MANUAL DE UTILIZADOR SIN 006 SAECO

Para outras informações ou no caso de problemas não tratados ou não suficientemente tratados no manual, dirija-se a um técnico qualificado.

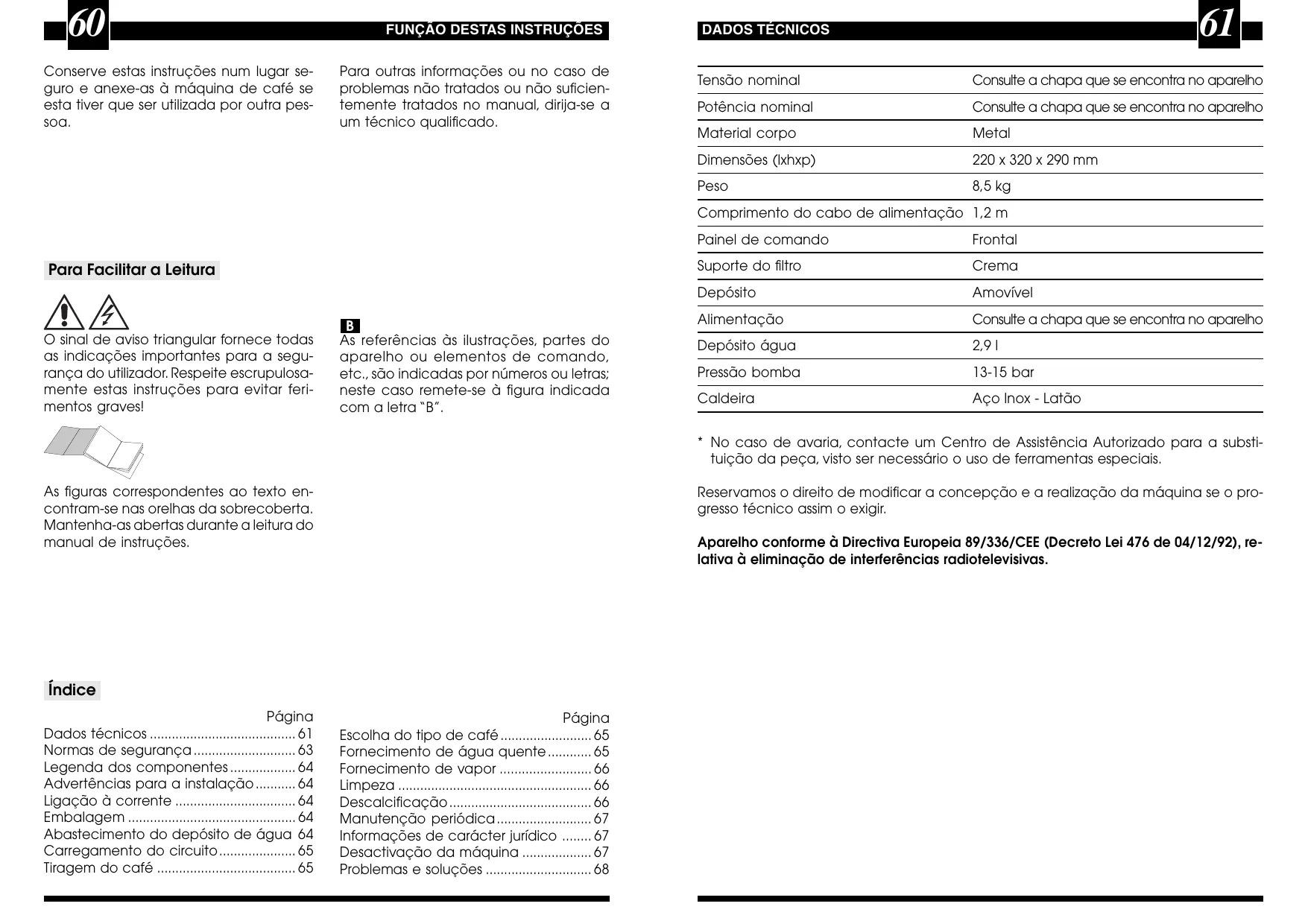

Tensão nominal Consulte a chapa que se encontra no aparelho Potência nominal Consulte a chapa que se encontra no aparelho Material corpo Metal Dimensões (lxhxp) 220 x 320 x 290 mm Peso 8,5 kg Comprimento do cabo de alimentação 1,2 m Para Facilitar a Leitura O sinal de aviso triangular fornece todas as indicações importantes para a segurança do utilizador. Respeite escrupulosamente estas instruções para evitar ferimentos graves!

As referências às ilustrações, partes do aparelho ou elementos de comando, etc., são indicadas por números ou letras; neste caso remete-se à figura indicada com a letra “B”. Painel de comando Frontal Suporte do filtro Crema Depósito Amovível Alimentação Consulte a chapa que se encontra no aparelho Depósito água 2,9 l Pressão bomba 13-15 bar Caldeira Aço Inox - Latão

• No caso de avaria, contacte um Centro de Assistência Autorizado para a substituição da peça, visto ser necessário o uso de ferramentas especiais. As figuras correspondentes ao texto encontram-se nas orelhas da sobrecoberta. Mantenha-as abertas durante a leitura do manual de instruções. Reservamos o direito de modificar a concepção e a realização da máquina se o progresso técnico assim o exigir. Aparelho conforme à Directiva Europeia 89/336/CEE (Decreto Lei 476 de 04/12/92), relativa à eliminação de interferências radiotelevisivas. Índice Página Dados técnicos ........................................ 61 Normas de segurança ............................ 63 Legenda dos componentes .................. 64 Advertências para a instalação ........... 64 Ligação à corrente ................................. 64 Embalagem .............................................. 64 Abastecimento do depósito de água 64 Carregamento do circuito ..................... 65 Tiragem do café ...................................... 65 Página Escolha do tipo de café ......................... 65 Fornecimento de água quente ............ 65 Fornecimento de vapor ......................... 66 Limpeza ..................................................... 66 Descalcificação ....................................... 66 Manutenção periódica .......................... 67 Informações de carácter jurídico ........ 67 Desactivação da máquina ................... 67 Problemas e soluções ............................. 68

Não mergulhe em água as partes com corrente eléctrica - perigo de curto-circuito! Não utilize o plano superior para aquecer as chávenas. Uso A máquina de café destina-se ao uso doméstico. É proibido fazer modificações técnicas ou uso ilícito, devido aos riscos que daí advêm!

A Alimentação da corrente Ligue a máquina de café à tomada adequada. A tensão deve corresponder à que está indicada na chapa que se encontra no aparelho. B Cabo de alimentação Não utilize a máquina de café se o cabo de alimentação estiver defeituoso. Proceda imediatamente à substituição do cabo e da ficha, trabalho que deve ser efectuado por especialistas. Não deixe o cabo de alimentação passar por ângulos ou cantos cortantes, sobre objectos muito quentes e não o suje de óleo. Não pegue ou puxe a máquina de café pelo cabo e não retire a ficha puxando-a pelo fio ou com as mãos molhadas. Evite que o cabo penda livremente das mesas ou das prateleiras.

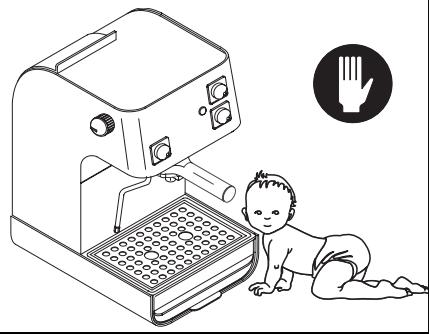

C Protecção de terceiros A máquina de café só deve ser usada por adultos. Mantenha-a fora do alcance das crianças.

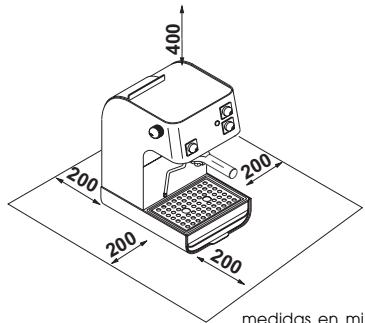

medidas en milímetros Localização Coloque a máquina de café num lugar seguro de modo a não poder ser derrubada nem ferir alguém. A água quente e o vapor poderão sair e provocar queimaduras. Não utilize a máquina ao ar livre. Não pouse a máquina em superfícies muito quentes e/ou perto do fogo, para evitar que o corpo da máquina funda ou se danifique. D Perigo de queimaduras Não dirija para si o jacto de vapor ou de

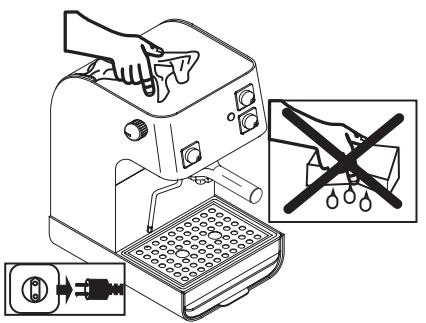

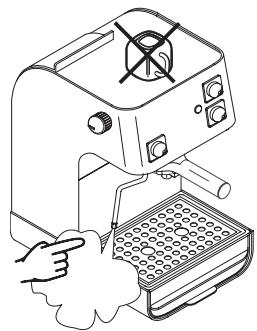

água quente. Use sempre as pegas apropriadas. Toque nos bicos exclusivamente nas partes protegidas, evitando assim queimaduras. Não utilize o plano superior para aquecer as chávenas. E Limpeza Antes de limpar a máquina, é indispensável desactivar todos os botões e retirar a ficha da corrente. Além disso, espere que a máquina arrefeça. Nunca imirja a máquina em água! É taxativamente proibido fazer modificações no interior da máquina. F Espaço para a utilização e manutenção Para um correcto funcionamento da máquina de café, aconselha-se o seguinte:

• Escolha um plano de apoio bem nivelado.
• Escolha um ambiente suficientemente iluminado, higiénico e com tomada facilmente acessível.
• Mantenha uma distância mínima da máquina, como indicado na figura. Protecção da máquina Quando a máquina não está a ser utilizada, desligue-a e retire a ficha da tomada. Guarde-a num lugar seco e fora do alcance das crianças. Reparações / Manutenção Em caso de avarias, defeitos ou suspeita de defeitos após uma queda, retire a ficha da tomada. Não ponha a funcionar o aparelho defeituoso. Não repare nem desmonte pessoalmente o aparelho: no caso de intervenções deste género, não assumimos qualquer responsabilidade por eventuais danos. Normas anti-incêndio Não utilize a máquina em ambientes com substâncias explosivas. Em caso de incêndio, utilize um extintor de dióxido de carbono (CO2). Nunca utilize água ou extintor de pó.

Legenda 1 Depósito de água 2 Lâmpada verde: aparelho pronto 10 Tampa 11 Cabo de alimentação 12 Tremonha de carregamento 3 Interruptor geral 4 Engate para o suporte do filtro 5 Interruptor café 13 Gaveta acessórios para o uso 6 Interruptor vapor 7 Tubo vapor Acessórios 8 Torneira água quente / vapor 9 Depósito apara gotas e relativa grelha G Suporte do filtro H Doseador de café Advertências para a instalação Antes de instalar a máquina, observe as seguintes indicações de segurança:

• coloque a máquina num lugar seguro;
• mantenha-a fora do alcance das crianças;
• não coloque a máquina perto de superfícies muito quentes ou perto de chamas. A máquina de café está pronta para ser utilizada. Atenção! Sempre que quiser adoptar uma extensão, certifique-se que tenha uma secção mínima de 1 mm² e uma ficha / tomada de três pólos. A tensão do aparelho é estabelecida pela fábrica. Verifique que a tensão de rede corresponda às indicações da chapa que se encontra debaixo do aparelho. Verifique se o interruptor geral (3) se encontra na posição “0” e depois ligue o aparelho à rede eléctrica inserindo a ficha na tomada de corrente. Ligação à corrente A corrente eléctrica pode ser perigosa. Observe sempre escrupulosamente as normas de segurança. A máquina de café deve ser ligada uma tomada adequada. A tensão deve corresponder à indicada na chapa de identificação do aparelho. Embalagem A embalagem destina-se a proteger o aparelho durante a sua expedição. Aconselhase a guardá-la para uma futura utilização. Para a sua segurança e a dos outros, siga escrupulosamente as “Normas de segurança” que se encontram nas páginas 62-63. Abastecimento do depósito de água Nunca utilize cabos defeituosos. Os cabos e as fichas defeituosos devem ser imediatamente substituídos por especialistas autorizados.

• Retire o depósito apara gotas (9) e a gaveta para acessórios (13).

Retire o depósito de água.

Enxagúe-o e encha-o com água, fresca tendo o cuidado de não enchê-lo demasiado. 13 Volte a colocar o depósito no seu lugar, tendo o cuidado de imergir na água o tubo de aspiração da água, evitando dobrá-lo.

• Coloque o depósito apara gotas (9) e a gaveta para acessórios (13). É possível acrescentar água sem retirar o depósito, através da tremonha de carregamento (12). Coloque sempre água fresca no depósito e nunca gaseificada: água quente ou outros líquidos podem danificar o depósito. Não ponha a máquina a funcionar sem água. Verifique sempre se o depósito tem água suficiente. Carregamento do circuito Depois de um longo período de inactividade, ou de ter acabado a água ou utilizado o vapor e antes de pôr a máquina novamente a funcionar deve recarregar o seu circuito.

Dirija o tubo de saída do vapor para o depósito apara gotas. Abra a torneira (8) “Água quente / vapor” até que saia um jacto regular de água. Feche a torneira. Coloque o suporte do filtro (G) no seu lugar (4) de modo a obter um bom préaquecimento. A máquina está pronta para tirar o café. Tiragem do café Prima o interruptor geral (3) e aguarde que a lâmpada verde de controlo (2) acenda indicando assim que a máquina alcançou a justa temperatura.

Deite 1 ou 2 medidas de café moído no filtro, sem prensá-lo, para obter um ou dois cafés. Com o especial suporte do filtro “Crema” (G) da máquina, não é necessário mudar de filtro para obter um ou dois cafés.

Encaixe o suporte do filtro debaixo da caldeira de aquecimento da água e fixeo rodando-o para a direita. Largue a pega do suporte do filtro. Um sistema automático vira ligeiramente a pega para a esquerda. Este movimento garante o perfeito funcionamento do suporte do filtro. 18 Coloque 1 ou 2 chávenas debaixo dos furos de saída do café do suporte do filtro. Espere que a lâmpada verde “Pronto para o uso” (2) se acenda e então ligue o interruptor (5) “Café”. Espere que as chávenas estejam suficientemente cheias e depois desligue o interruptor (5) “Café”. Depois de alguns segundos, a luz verde apaga-se e então desencaixe o suporte do filtro e esvazie-o dos fundos de café resíduos. Nota de limpeza: mantenha limpo o filtro retirando-o do suporte e lavando-o com água. Escolha do tipo de café Em geral pode-se utilizar qualquer tipo de café que se encontra à venda. O café é um produto natural e o seu gosto muda em função da origem e da mistura; é pois preferível experimentar vários tipos de café até encontrar o que mais lhe agrada. Para um melhor resultado, aconselhamos a utilizar as misturas preparadas especialmente para máquinas de café expresso. Fornecimento de água quente 19 Coloque um recipiente debaixo do tubo do vapor.

Abra a torneira (8) da “água quente / vapor” e volte a fechá-la depois de ter obtido a quantidade de água quente desejada (8). Perigo de queimar-se! No início da saída da água, podem-se verificar borrifos de água quente. O tubo de saída “água quente / vapor” pode alcançar temperaturas elevadas; evite tocá-lo directamente com as mãos. Fornecimento de vapor Prima o interruptor (6) “Vapor”, a luz verde (2) apaga-se. Aguarde até que a luz verde volte a acender, o que indica que a máquina alcançou a temperatura ideal. 16 Dirija o tubo do vapor para o depósito apara gotas, abra a torneira (8) de “Água quente / vapor” e deixe sair do tubo o resto da água. Depois de alguns instantes, começará a sair só vapor. Feche a torneira (8). 20 Coloque uma chávena ou um copo debaixo do tubo de vapor. Imirja o tubo orientável no líquido que deseja aquecer e abra a torneira (8); rode ligeiramente e lentamente o recipiente de modo a aquecer uniformemente o seu conteúdo. Depois de utilizar o vapor durante o tempo desejado, feche a torneira (8) e volte a pôr o interruptor (6) “Vapor” na posição inicial. Perigo de queimar-se! O tubo que fornece o vapor pode atingir temperaturas elevadas. Evite tocá-lo com as mãos.

FUNCIONAMENTO E USO - LIMPEZA

Não mergulhe o aparelho na água e nunca o meta na máquina de lavar a louça. Não utilize objectos aguçados ou produtos químicos agressivos na sua limpeza. 14 Aconselha-se a limpar todos os dias o depósito de água e a enchê-lo com água fresca. 19 Depois de ter aquecido o leite, podese tirar um pouco de água quente para limpar o tubo. 21 Para a limpeza do aparelho, utilize um pano macio e húmido. 24 Para a limpeza do suporte do filtro, proceda do seguinte modo:

• Retire o filtro (A), imirja-o em água quente e lave-o cuidadosamente.
• Limpe o interior do suporte do filtro tendo cuidado para não danificar a agulha e o anel de retenção. Descalcificação
• A formação de calcário acontece com o uso do aparelho; a descalcificação é necessária a cada 4 a 6 meses de utilização da máquina ou quando se observa uma redução do volume de água.

No caso em que se queira executála pessoalmente pode-se utilizar um produto para a descalcificação para máquinas de café, de tipo não tóxico e/ou nocivo, encontrados normalmente no comércio. Limpeza A manutenção e a limpeza do aparelho só podem ser feitas quando o aparelho estiver frio e desligado da tomada de corrente. Atenção! Não utilizar de nenhum modo vinagre para a descalcificação.

produto para MANUTENÇÃO - INFORMAÇÕES DE CARÁCTER JURÍDICO descalcificação com água, com especificado na embalagem e encher o reservatório de água; introduzir o reservatório na máquina.

• Ligar a máquina apertando o interruptor geral.
• Direcionar o tubo de vapor sobre o recipiente recolhe-gotas.
• 16 Retirar em intervalos (uma xícara por vez) o conteúdo total do reservatório de água, girando o botão do vapor em sentido anti-horário; para interromper o fornecimento girar o botão (8) em sentido horário.
• Durante cada intervalo deve-se deixar agir de 10 a 15 minutos.
• 14 Terminada a solução para descalcificação retirar o reservatório de água, enxaguá-lo e enchê-lo com água fresca potável.
• 13 Recolocar o reservatório na máquina; esvaziar 2/3 do conteúdo do reservatório de água girando o botão do vapor em sentido anti-horário; para interromper ao fornecimento girar o botão em sentido horário.
• 16 Deixar aquecer a máquina e esvaziar o conteúdo restante do reservatório de água, girando o botão do vapor em sentido anti-horário; para interromper o fornecimento girar o botão em sentido horário. No caso em seja utilizado um produto diverso daquele aconselhado, recomendase respeitar, de todo modo, as instruções do fabricante, indicadas na embalagem do produto para descalcificação.

Manutenção periódica A manutenção feita a intervalos regulares, junto de um Centro de Assistência Autorizado, prolonga a duração e a eficiência da máquina. Guarde a embalagem original que poderá servir como protecção durante o transporte. Informações de carácter jurídico

• Estas instruções contêm as informações necessárias para o uso correcto do aparelho, das suas funções operativas e da sua manutenção cuidadosa.
• Estas informações e o cumprimento das instruções permitem usar sem perigo e em segurança o aparelho.
• Se desejar mais informações ou no caso de se verificarem problemas que julgue não terem sido tratados com clareza, contacte o revendedor local ou directamente a Casa construtora.
• Note-se que estas instruções não são parte duma convenção precedente ou já existente, de um acordo ou contrato legal e que não alteram o seu conteúdo. Todas as obrigações da Saeco S.p.A. baseiam-se no relativo contrato de compra-venda, que contém também o regulamento completo e exclusivo da garantia. Estas instruções não limitam nem alargam as normas de garantia contratual.
• As instruções contêm informações protegidas pelos direitos de autor. É proibido fotocopiá-las ou traduzi-las numa outra língua sem o prévio acordo escrito por parte da Saeco S.p.A. Desactivação da máquina
• Inutilize os aparelhos fora de uso.
• Retire a ficha da tomada e retire o cabo eléctrico.
• Entregue os aparelhos assim inutilizados num centro de recolha autorizado.

Problemas PROBLEMAS Causas possíveis O café não sai ou sai às Falta de água gotas Moagem demasiado fina Soluções Encha com água (pág. 64) Substitua o tipo de café O café permanece no filtro Remova o café moído Demasiado café no suporte do filtro Reduza a quantidade de café, utilizando o doseador. Torneira água quente / vapor Feche a torneira. (8) aberta Aparelho com calcário Descalcifique o aparelho (pág. 66) Filtro da cabeça distribuidora Limpe o filtro obstruído Filtro do suporte do filtro obstruído Limpe o filtro (pág. 66) A pega do suporte do filtro não se encontra na posição de funcionamento Coloque a pega do suporte do filtro na posição adequada (pág. 65) O café sai muito rapida- Pouco café no suporte do filtro Acrescente café (pág. 65) mente, não se forma o Café velho ou não apropriado Use outra mistura de café creme (pág. 65) O café sai pelos bordos Suporte do filtro mal encaixado Encaixe correctamente o su do suporte do filtro porte do filtro (pág. 65) Borda superior do suporte do Limpe a borda do suporte do filtro suja filtro Junta da caldeira suja ou usada Limpe ou substitua a junta Demasiado café no suporte do filtro Não se forma espuma no Leite não apropriado leite O café está muito frio Reduza a quantidade de café, utilizando o doseador Controle a quantidade de gordura A luz (2) “Aparelho pronto Aguarde até que a luz se para o uso” não estava acesa acenda antes de premir o inquando o interruptor (5) terruptor (5) “Café”. “Café” foi premido O suporte do filtro não está inserido para o préaquecimento Aqueça previamente o su porte do filtro (pág. 65) Chávenas frias Aqueça previamente as chávenas A bomba faz muito ba- Falta água no depósito rulho Encha com água (pág. 64) NOTA
