BEDIENUNGSANLEITUNG SIN 006 SAECO

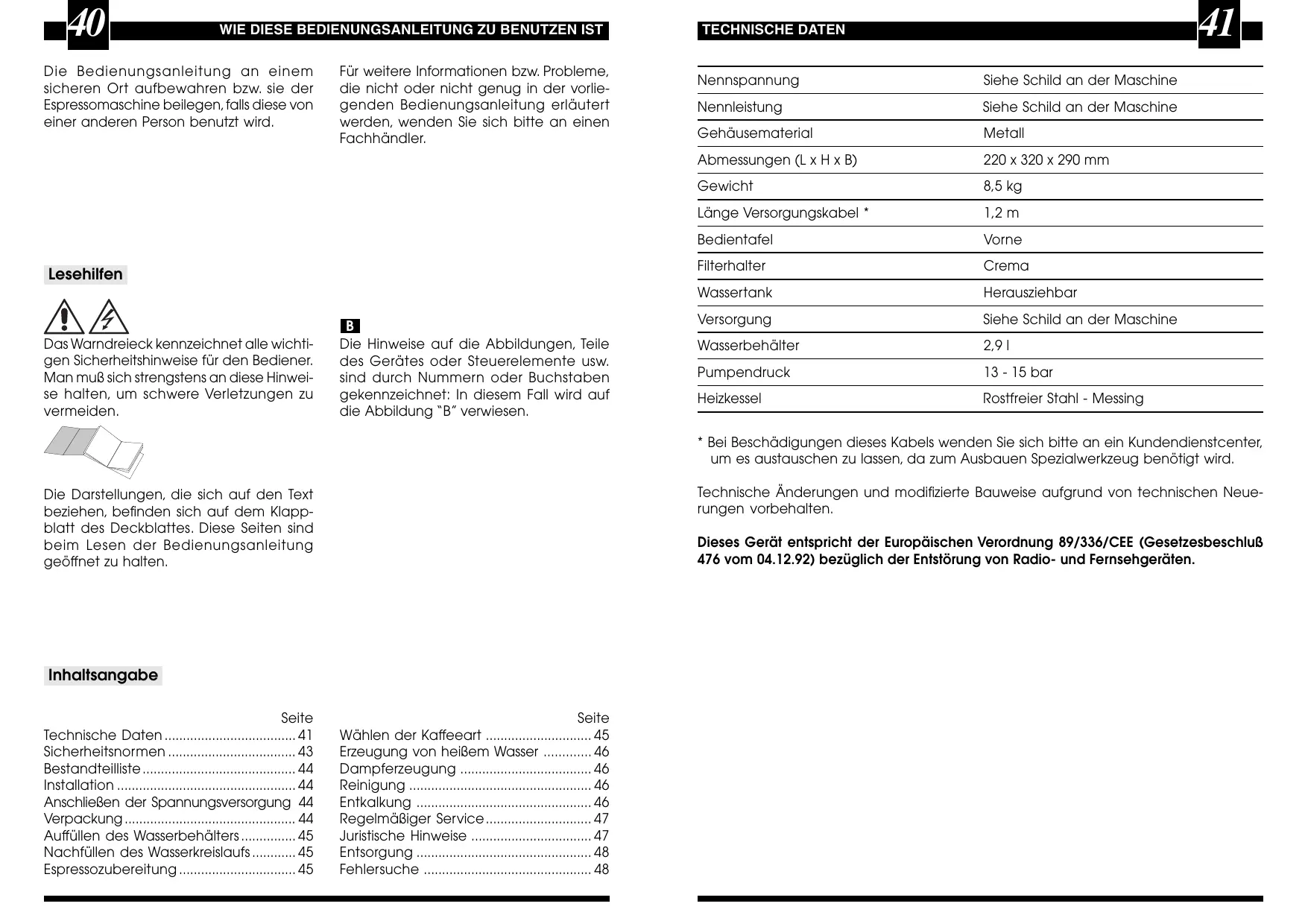

WIE DIESE BEDIENUNGSANLEITUNG ZU BENUTZEN IST

Die Bedienungsanleitung an einem sicheren Ort aufbewahren bzw. sie der Espressomaschine beilegen, falls diese von einer anderen Person benutzt wird. Für weitere Informationen bzw. Probleme, die nicht oder nicht genug in der vorliegenden Bedienungsanleitung erläutert werden, wenden Sie sich bitte an einen Fachhändler. Lesehilfen Das Warndreieck kennzeichnet alle wichtigen Sicherheitshinweise für den Bediener. Man muß sich strengstens an diese Hinweise halten, um schwere Verletzungen zu vermeiden.

Die Hinweise auf die Abbildungen, Teile des Gerätes oder Steuerelemente usw. sind durch Nummern oder Buchstaben gekennzeichnet: In diesem Fall wird auf die Abbildung “B” verwiesen.

TECHNISCHE DATEN Nennspannung Siehe Schild an der Maschine Nennleistung Siehe Schild an der Maschine Gehäusematerial Metall Abmessungen (L x H x B) 220 x 320 x 290 mm Gewicht 8,5 kg Länge Versorgungskabel * 1,2 m Bedientafel Vorne Filterhalter Crema Wassertank Herausziehbar Versorgung Siehe Schild an der Maschine Wasserbehälter 2,9 l Pumpendruck

Heizkessel Rostfreier Stahl - Messing

• Bei Beschädigungen dieses Kabels wenden Sie sich bitte an ein Kundendienstcenter, um es austauschen zu lassen, da zum Ausbauen Spezialwerkzeug benötigt wird. Technische Änderungen und modifizierte Bauweise aufgrund von technischen Neuerungen vorbehalten. Die Darstellungen, die sich auf den Text beziehen, befinden sich auf dem Klappblatt des Deckblattes. Diese Seiten sind beim Lesen der Bedienungsanleitung geöffnet zu halten. Dieses Gerät entspricht der Europäischen Verordnung 89/336/CEE (Gesetzesbeschluß 476 vom 04.12.92) bezüglich der Entstörung von Radio- und Fernsehgeräten. Inhaltsangabe Seite Technische Daten .................................... 41 Sicherheitsnormen ................................... 43 Bestandteilliste .......................................... 44 Installation ................................................. 44 Anschließen der Spannungsversorgung 44 Verpackung ............................................... 44 Auffüllen des Wasserbehälters ............... 45 Nachfüllen des Wasserkreislaufs ............ 45 Espressozubereitung ................................ 45 Seite Wählen der Kaffeeart ............................. 45 Erzeugung von heißem Wasser ............. 46 Dampferzeugung .................................... 46 Reinigung .................................................. 46 Entkalkung ................................................ 46 Regelmäßiger Service ............................. 47 Juristische Hinweise ................................. 47 Entsorgung ................................................ 48 Fehlersuche .............................................. 48

SICHERHEITSNORMEN SICHERHEITSNORMEN

Die unter Strom stehenden Teile dürfen nicht mit Wasser in Berühr ung kommen: Kurzschlußgefahr! Den oberen Deckel nicht zum Aufwärmen der Tassen benutzen. Einsatz der Maschine Die Espressomaschine darf nur für den Hausgebrauch verwendet werden. Technische Modifikationen und jedweder unsachgemäßer Gebrauch sind verboten, da dies zu Gefahrensituationen führen kann!

A Spannungsversorgung Die Espressomaschine nur an eine geeignete Steckdose anschließen. Die Spannung muß derjenigen entsprechen, die auf dem Schild an der Maschine angegeben ist. O IL

B Spannungsversorgungskabel Die Espressomaschine darf nicht verwendet werden, wenn das Spannungsversorgungskabel defekt ist. Das Kabel und der Stecker sind in diesem Fall sofort vom Fachhändler austauschen zu lassen. Das Kabel nicht um Ecken und scharfe Kanten oder heiße Gegenstände legen; es ist vor Öl zu schützen. Die Maschine nicht am Kabel transportieren oder anheben. Den Stecker nicht am Kabel aus der Dose ziehen; das Kabel nicht mit nassen Händen berühren. Ein Herabhängen des Spannungsversorgungskabels von Tischen oder Regalen ist zu vermeiden.

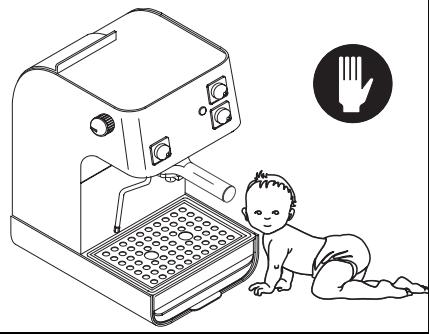

C Schutz anderer Personen Die Espressomaschine darf nur von Erwachsenen bedient werden: es ist darauf zu achten, daß keine Kinder mit der Maschine spielen. Aufstellung Die Espressomaschine an einem sicheren Ort aufstellen, an dem sie niemand umwerfen oder sich verletzen kann: heißes Wasser oder Dampf könnten austreten, daher Verbrennungsgefahr! Die Espressomaschine nicht im Freien benutzen. Die Maschine nicht auf sehr heiße Oberflächen bzw. in die Nähe von offenen Flammen stellen, um ein Schmelzen des Gehäuses bzw. dessen Beschädigung zu vermeiden.

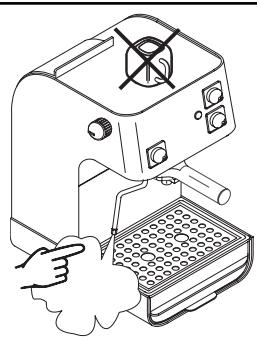

Maße in Milimeter D Verbrennungsgefahr Den Dampfstrahl bzw. die Heißwasserdüse nicht gegen den eigenen oder andere Körper

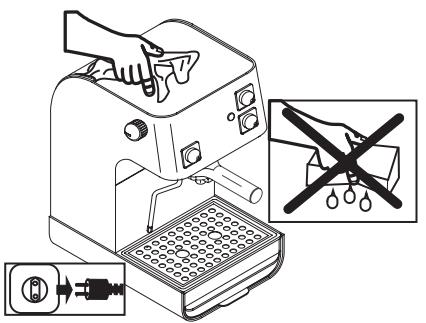

richten. Immer die entsprechenden Griffe bzw. Drehknöpfe benutzen. Die Düsen nur an den dafür vorgesehenen isolierten Schutzzonen berühren. Den oberen Deckel nicht zum Aufwärmen der Tassen benutzen. E Reinigung Vor dem Reinigen der Maschine müssen alle Tasten zurückgestellt werden, dann ist das Spannungsversorgungskabel abzuziehen. Darüberhinaus muß man warten, bis sich die Maschine abgekühlt hat. Die Maschine darf auf keinen Fall ins Wasser getaucht werden! Es ist strengstens verboten, Eingriffe im Innern der Maschine vorzunehmen. F Geeigneter Platz für Aufstellung und Wartung Für eine gute und ordnungsgemäße Funktion der Espressomaschine ist folgendes zu beachten:

• die Auflagefläche sollte eben sein;
• der Aufstellungsort muß genügend beleuchtet, hygienisch und mit leicht zugänglicher Spannungsversorgung ausgerüstet sein;

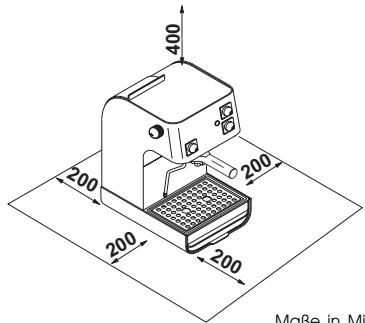

• auf der Seite der Maschine muß genügend Abstand zu den Wänden sein, wie in der enstprechenden Abbildung dargestellt. Aufbewahren der Maschine Wenn die Maschine nicht benutzt wird, ist sie abzuschalten und das Spannungsversorgungskabel abzuziehen. Die Maschine an einem trockenen Ort lagern, der vor dem Zugriff von Kindern geschützt ist. Reparaturen/Wartungsarbeiten Bei Defekten, Brüchen oder bei vermuteten Defekten nach einem Fall muß sofort das Spannungsversorgungskabel abgezogen werden. Eine defekte Maschine darf nicht in Betrieb genommen werden. Die Maschine darf nicht persönlich repariert oder auseinandergenommen werden: Bei unsachgemäßen Eingriffen erlischt jegliche Verantwortung des Herstellers. Brandschutznormen: Die Maschine darf nicht in Umgebungen verwendet werden, in denen Explosionsgefahr besteht. Bei einem Brand sind Feuerlöscher mit Kohlendioxyd (CO2) zu verwenden. Kein Wasser oder Trocken-Feuerlöscher benutzen.

Legende Auffüllen des Wasserbehälters 1 Wassertank 2 Grüne Kontrolleuchte “Betriebsbereit” 10 Deckel 11 Versorgungskabel 3 Hauptschalter 4 Filterhalterverriegelung 12 Einfülltrichter 13 Zubehörkästchen 5 Espresso-Taste 6 Dampf-Taste 7 Dampfhahn 8 Drehknopf heißes Wasser/Dampf 9 Tropfenfängerwanne und zugehöriges

• Die Tropfenfängerwanne (9) sowie das Zubehörkästchen (13) entfernen.

Diesen ausspülen und mit kaltem Wasser füllen, ohne dabei zuviel Wasser einzufüllen. G Filterhalter H Meßlöffel Gitter Installationshinweise Bevor die Maschine installiert wird, sind die folgenden Sicherheitshinweise zu beachten:

• Die Espressomaschine an einem sicheren Ort aufstellen;
• sicherstellen, daß keine Kinder mit der Maschine spielen können;
• die Maschine nicht auf sehr heiße Oberflächen bzw. in die Nähe von offenen Flammen stellen. Die Espressomaschine kann nun angeschlossen werden. Anschließen der Spannungsversorgung Elektrische Spannung ist gefährlich! Deshalb muß man sich immer streng an die entsprechenden Vorschriften halten. Die Espressomaschine muß an eine geeignete Steckdose angeschlossen werden. Die Spannung muß dabei mit derjenigen übereinstimmen, die auf dem Schild der Maschine angegeben ist. Niemals defekte Kabel verwenden; defekte Stecker müssen sofort vom ausgetauscht werden. Den Wassertank herausziehen.

Zubehör Fachhändler Achtung! Falls ein Verlängerungskabel benutzt wird, so ist sicherzustellen, daß es einen Durchmesser von mindestens 1mm2 aufweist und über dreipolige Stecker/ Buchse verfügt. Die Spannung des Gerätes ist werksseitig eingestellt. Sicherstellen, daß die Spannung des Netzes mit derjenigen übereinstimmt, die auf dem Identifikationsschild an der Seite der Maschine angegeben ist. Sicherstellen, daß der Hauptschalter (3) auf Position “0” steht, dann den Apparat an die Spannungsversorgung anschließen, indem man den Stecker in die Steckdose steckt. Verpackung

13 Den Wassertank wieder in seine Aufnahme einsetzen, wobei das entsprechende Ansaugrohr ins Wasser getaucht werden muß und nicht geknickt werden darf.

• Die Tropfenfängerwanne (9) sowie das Zubehörkästchen (13) wieder einsetzen. Man kann auch Wasser nachfüllen, ohne den Wassertank herauszunehmen. Dies geschieht mit Hilfe des Einfülltrichters (12). Der Wassertank darf nur mit kaltem, nicht kohlensäurehaltigem Wasser gefüllt werden: warmes Wasser oder andere Flüssigkeiten könnten den Tank beschädigen. Die Maschine nie ohne Wasser einschalten: immer erst sicherstellen, daß sich genügend Wasser im Tank befindet. Nachfüllen des Wasserkreislaufs Vor jeder Inbetriebnahme, d.h. wenn die Maschine längere Zeit stillgestanden hat, das Wasser ganz aufgebraucht wurde oder nachdem Dampf produziert wurde, muß man den Wasserkreislauf der Maschine nachfüllen. Die Originalverpackung ist für den Schutz der Maschine während des Transportes konzipiert worden. Wir empfehlen, die Verpackung für eventuelle weitere Transporte aufzubewahren. 16 Das Dampfrohr über die Tropfenfängerwanne bringen. Den Drehknopf (8) “Heißes Wasser/Dampf” soweit öffnen, bis ein gleichmäßiger Wasserstrahl austritt. Den Drehknopf wieder zudrehen. Für Ihre eigene Sicherheit und die anderer Personen ist es unbedingt notwendig, die “Sicherheitsnormen” auf den Seiten 42-43 strengstens einzuhalten. Den Filterhalter (G) in seine Aufnahme (4) einsetzen, um ein gutes Vorwärmen zu ermöglichen. Die Maschine ist nun für die Espressozubereitung bereit. Espressozubereitung Den Hauptschalter (3) drücken und warten, bis die grüne Kontrolleuchte (2) aufleuchtet, die anzeigt, daß die Maschine die Betriebstemperatur erreicht hat 15 Den Filter mit ein bis zwei gestrichenen Meßlöffeln von gemahlenem Kaffee füllen, ohne anzudrücken, um ein bzw. zwei Espresso zu haben. Mit dem speziellen Filterhalter “Crema” (G), mit dem der Apparat versehen ist, ist es nicht nötig, den Filter auszutauschen, um ein bzw. zwei Espresso zu haben. 17 Den Siebträger von unten in den Brühkopf einsetzen und von links nach rechts einspannen, bis er komplett eingerastet ist. Nun den Slebträgergriff loslassen. Die Automatic öffnet nun langsam-der Griff dreht sich nach links. 18 1 oder 2 Tassen unter den Filterhalter stellen; überprüfen, ob sie korrekt unten den Kaffeeaustrittsöffnungen positioniert ist. Warten bis die grüne Kontrolleuchte (2) aufleuchtet, dann die Espresso-Taste (5) betätigen. Wenn die Tassen die gewünschte Menge Espresso enthalten, die Taste (5) erneut betätigen. Nach einigen Sekunden den Filterhalter abnehmen und den Kaffeesatz klopfen. Reinigungshinweis: Den Filter des Filterhalters sauber halten. Dazu den Filter aus seiner Aufnahme herausziehen und mit Wasser spülen. Wählen der Kaffeeart Im allgemeinen kann man sämtliche Kaffeearten verwenden, die im Handel zu finden sind. Da Kaffee aber ein Naturprodukt ist, variiert sein Geschmack je nach Kaffeebohnensorte und -mischung; deshalb ist es ratsam, verschiedene Kaffeesorten au-

szuprobieren, um diejenige zu finden, die Ihrem persönlichen Geschmack am besten entspricht. Für beste Resultate empfehlen wir Ihnen allerdings Kaffeemischungen, die speziell für die Zubereitung von Espresso zusammengestellt wurden. Erzeugung von heißem Wasser

Eine Tasse oder ein Glas unter das Dampfrohr stellen. Den Drehknopf (8) “Heißes Wasser/Dampf” öffnen, wodurch die gewünschte Menge Wasser produziert wird, dann den Drehknopf (8) wieder zudrehen. Verbrennungsgefahr! Zu Beginn des Ablassens von heißem Wasser können kurzzeitig Spritzer von heißem Wasser austreten. Das Dampfrohr kann sehr heiß werden, es darf deshalb nicht direkt mit den Händen angefaßt werden. Dampferzeugung Die Taste “Dampf” (6) drücken: die grüne Kontrolleuchte (2) erlischt. Beim nächsten Einschalten hat die Maschine die erforderliche Temperatur erreicht. 16 Das Dampfrohr über die Tropfenfängerwanne stellen, dann den Drehknopf (8) “Heißes Wasser/Dampf” für einen Augenblick öffnen, damit das sich darin noch befindliche Wasser aus dem Rohr tritt; nach kurzer Zeit kommt nur noch Dampf aus dem Rohr. Danach den Drehknopf (8) wieder zudrehen.

Eine Tasse oder ein Glas unter das Dampfrohr stellen. Das Dampfrohr in die zu erwärmende Flüssigkeit tauchen und den Drehknopf (8) aufdrehen; das Gefäß langsam von unten nach oben drehen, um ein gleichmäßiges Erwärmen sicherzustellen. Nachdem genügend Dampf zugeführt

wurde, den Drehknopf (8) wieder zudrehen und den Schalter (6) “Dampf” in Ausgangsposition bringen. Verbrennungsgefahr! Das Dampfrohr kann sehr heiß werden, es darf deshalb nicht direkt mit den Händen angefaßt werden. 22 Wenn man das Entkalken selbst durchführen will, muß man ein nichttoxisches Entkalkungsmittel für Kaffeemaschinen verwenden, das im Handel erhältlich ist. Wassertanks ablassen, indem man den Dampfdrehknopf gegen den Uhrzeigersinn dreht; um das Ablassen zu stoppen, dreht man den Dampfdrehknopf im Uhrzeigersinn. Achtung! Auf keinen Fall Essig zum Entkalken verwenden. Falls ein anderes Entkalkungsmittel als das oben beschriebene verwendet wird, so müssen die Anweisungen des Herstellers auf der Packung des Entkalkungsmittels beachtet werden. Reinigung Die Wartung und Reinigung der Maschine dürfen erst durchgeführt werden, nachdem die Maschine abgekühlt ist und das Spannungsversorgungskabel abgezogen wurde. Die Maschine darf auf keinen Fall ins Wasser getaucht werden. Ihre Bestandteile dürfen nicht in eine Geschirrspülmaschine gegeben werden. Keine scharfe Objekte oder aggressive chemische Produkte zur Reinigung benutzen.

Es wird empfohlen, den Wassertank täglich zu reinigen und mit kaltem, frischem Wasser aufzufüllen. 19 Nach dem Erwärmen von Milch sollte eine kleine Menge heißes Wasser abgelassen werden, um das Rohr zu reinigen. 21 Die Reinigung des Gerätes sollte mit ei- nem weichen,angefeuchteten Tuch erfolgen. 24 Bei der Reinigung des Filterhalters geht man folgendermaßen vor:

• Den Filter (A) abziehen, in heißes Wasser tauchen und gründlich reinigen.
• Das Innere des Filterhalters reinigen, wobei die Nadel und der Haltering nicht beschädigt werden dürfen. Entkalkung
• Beim Benutzen der Maschine bildet sich Kalk; das Entkalken muß nach jeweils 46 Monaten der Benutzung der Maschine durchgeführt werden bzw. wenn ein Verringern der Wasserleistung festgestellt wird.

WARTUNG - JURISTISCHE HINWEISE

• 23 Das Entkalkungsmittel laut Packungsbeilage mit Wasser verdünnen und den Wassertank damit füllen; den Wassertank wieder in die Maschine einschieben.
• Die Maschine durch Drücken des Hauptschalters einschalten.
• Das Dampfrohr über die Tropfenauffangwanne schwenken.
• 16 In Intervallen (von jeweils einer Tasse) den gesamten Inhalt des Wassertanks durchlaufen lassen, indem man den Dampfdrehknopf gegen den Uhrzeigersinn dreht; das Wasserablaufen zu stoppen, den Drehknopf (12) im Uhrzeigersinn drehen.
• Während der einzelnen Intervalle das Mittel ca. 10-15 Minuten einwirken lassen.
• 14 Ist die Entkalkungslösung aufgebraucht, den Wassertank herausziehen, ausspülen und dann mit kaltem Trinkwasser füllen.
• 13 Den Wassertank wieder in die Maschine schieben; 2/3 des Inhalts des Wassertanks ablassen, indem man den Dampfdrehknopf gegen den Uhrzeigersinn dreht; um das Ablassen zu stoppen, dreht man den Dampfdrehknopf im Uhrzeigersinn.
• 16 Die Maschine aufwärmen lassen und den restlichen Inhalt des Regelmäßiger Service Der regelmäßige Service durch ein Kundendienstcenter verlängert die Lebensdauer und erhöht die Zuverlässigkeit der Maschine. Die Original-Verpackung aufheben, die zum Schutz der Maschine während des Transports dient. Juristische Hinweise
• Die vorliegende Bedienungsanleitung enthält alle Informationen für einen sachgemäßen Gebrauch, alle Betriebsarten und die ordnungsgemäße Wartung der Maschine.
• Die Kenntnis dieser Anleitung sowie das Befolgen der darin aufgeführten Hinweise sind die Vorraussetzung für ein gefahrloses Bedienen der Maschine unter Einbehaltung aller Sicherheitsvorschriften beim Einsatz und der Wartung des Geräts.
• Werden weitere Informationen gewünscht, oder sollten spezielle Probleme auftauchen, die in der vorliegenden Bedienungsanleitung nicht erläutert sind, so wenden Sie sich bitte an den örtlichen Fachhändler bzw. direkt an den Hersteller.
• Darüberhinaus weisen wir darauf hin, daß der Inhalt dieser Bedienungsanleitung kein Bestandteil einer vorher getroffenen Konvention, einer Übereinkunft oder eines rechtsgültigen Vertrags ist und diese in der Substanz unberührt läßt. Sämtliche Verpflichtungen des Herstellers basieren

ENTSORGUNG - FEHLERSUCHE

auf dem jeweiligen Kaufvertrag, der jeweils auch sämtliche kompletten und alleinig gültigen Vereinbarungen bezüglich der Garantie der Maschine enthält. Die Normen bezüglich der vertraglich festgelegten Garantie werden durch die vorliegenden Erläuterungen weder limitiert noch erweitert.

• Diese Bedienungsanleitung enthält Informationen, die dem Urheberrecht unterliegen. Fotokopieren oder Übersetzen dieser Informationen in eine andere Defekt Sprache ohne vorherige Genehmigung durch den Hersteller ist verboten. Entsorgung
• Die nicht mehr benutzten Geräte müssen funktionsunfähig gemacht werden.
• Das Spannungsversorgungskabel aus der Steckdose ziehen und das Kabel durchtrennen.
• Die nicht mehr benutzten Geräte bei einer entsprechenden Sammelstelle abgeben. Mögliche Ursache Der Espresso tritt nicht Kein Wasser im Tank aus oder tr itt nur Mahlstufe zu fein tröpfchenweise Kaffee im Filterhalter aus zu fest gepreßt Behebung Wasser nachfüllen (Seite 45) Anderen Kaffee verwenden Den gemahlenen Kaffee auflockern Zuviel Kaffee im Filterhalter Kaffee mit dem Meßlöffel abnehmen Drehknopf (8) “Heißes Wasser/Dampf” öffnen Den Drehknopf zudrehen Gerät verkalkt Gerät entkalken (Seite 46) Filterelement des Verteilerkopfes verstopft Filterelement reinigen Filter im Filterhalter verstopft Filter reinigen (Seite 46) Der Griff des Filterhalters ist nicht in Funktionsstellung Griff des Filterhalters in Funktionsstellung bringen (Seite 45) Der Espresso tritt zu sch- Zu wenig Kaffe im nell aus, es entsteht kein Filterhalter Schaum Alter oder ungeeigneter Kaffee Kaffee zufügen (Seite 45) Kaffee tritt am Rand des Filterhalter sitzt nicht Filterhalters aus richtig im Verteilerkopf Den Filterhalter richtig einsetzen (Seite 45) Anderen Kaffee verwenden (Seite 45) Oberer Rand des Filterhalters verschmutzt Den Rand des Filterhalters reinigen Dichtung des Heizkessels verschmutzt oder verschlissen Dichtung reinigen oder austauschen

FEHLERSUCHE Defekt Mögliche Ursache Behebung Die Milch wird nicht auf- Milch nicht geeignet geschäumt Den Fettgehalt der Milch überprüfen Der Espresso ist zu kalt Die Kontrolleuchte (2) “Maschine betriebsbereit war nicht an, als die”Espresso”-Taste (5) gedrückt wurde Abwarten, bis die die Kontrolleuchte aufleuchtet, dann die “Espresso”-Taste (5) drücken. Filterhalter beim Vorwärmen nicht eingesetzt Den Filterhalter vorwärmen (Seite 45) Tassen nicht vorgewärmt Tassen vorwärmen Nicht genügend Wasser im Tank Wasser nachfüllen (Seite 45) Die Pumpe ist sehr laut
