MILK ISLAND - Macchina da caffè con schiumalatte SAECO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Accessorio emulsionatore di latte per macchina da caffè
Marca	SAECO
Modello	MILK ISLAND
Dimensioni (L x A x P)	215 x 156 x 95 mm
Peso	0,450 kg
Alimentazione	Direttamente dalla macchina da caffè tramite connettore elettroidraulico
Capacità della caraffa (latte)	0,2 litro
Capacità della caraffa (acqua)	0,4 litro
Materiale del corpo	Termoplastica
Materiale della caraffa	Termoplastica e vetro
Funzioni principali	Emulsionare il latte e riscaldare l'acqua
Compatibilità	Macchine da caffè SAECO tipo SUP 032OR, SUP 032NR, SUP 032BR, SUP 032AR
Dispositivi di sicurezza	Blocco elettroidraulico di erogazione vapore in assenza di caraffa
Manutenzione e pulizia	Componenti removibili lavabili in lavastoviglie; base da pulire con un panno morbido
Ricambi	Gruppo di emulsione, valvola, tubo di aspirazione, maniglia
Riparabilità	Riparazioni esclusivamente presso un centro assistenza autorizzato SAECO
Garanzia	Annullata in caso di uso improprio o riparazioni non autorizzate
Uso previsto	Esclusivamente domestico, non professionale

Domande frequenti - MILK ISLAND SAECO

Come installare il Milk Island sulla mia macchina da caffè?

Prima dell'installazione, svuotare il serbatoio dell'acqua, la vaschetta di raccolta, il cassetto fondi e il serbatoio del caffè in grani. Spegnere e scollegare la macchina. Appoggiare la macchina su un lato, rimuovere il coperchio di protezione, sbloccarlo con una moneta, quindi premere il pulsante di montaggio e accoppiare il Milk Island alla macchina allineando i connettori. Rilasciare il pulsante quando la base è incastrata. Rimettere la macchina in posizione verticale e riposizionare tutti i componenti. Posizionare la caraffa sulla base; il LED verde indica che tutto è pronto.

Quale quantità di latte utilizzare nella caraffa?

Rispettare rigorosamente i livelli minimo (MIN) e massimo (MAX) indicati sulla caraffa. La capacità massima per il latte è di 0,2 litro. Utilizzare preferibilmente latte parzialmente scremato freddo (0-8°C) per ottenere il miglior risultato di schiuma.

Cosa fare se il latte non sale o non fa schiuma?

Controllare prima che il latte sia adatto (evitare latte troppo scremato). Pulire la valvola situata nel coperchio: potrebbe essere sporca. Assicurarsi che la caraffa sia ben inserita sulla base (se il LED è rosso, premere a fondo). Verificare anche che tutti i componenti del coperchio siano montati correttamente e che la macchina da caffè sia pronta a erogare vapore.

Come pulire il Milk Island dopo l'uso?

Scollegare la macchina e lasciare raffreddare. Rimuovere la caraffa dalla base. Smontare la maniglia, il gruppo di emulsione, la valvola e il tubo di aspirazione. Lavare questi pezzi con acqua calda o in lavastoviglie (uso domestico). Pulire la base con un panno morbido; non immergerla mai in acqua. Per una pulizia profonda, riempire la caraffa con acqua pulita e attivare l'erogazione di vapore.

Posso utilizzare il Milk Island con altri liquidi oltre al latte e all'acqua?

No, il Milk Island è progettato esclusivamente per latte e acqua. È vietato utilizzarlo con liquidi di altra natura o composizione chimica (tè, tisane, ecc.). Il riscaldamento di tè o tisane direttamente nella caraffa annulla la garanzia e può danneggiare l'apparecchio.

Cosa significa la spia rossa sulla base del Milk Island?

Il LED rosso indica che la caraffa non è posizionata correttamente o che il contatto è insufficiente. Premere saldamente sulla caraffa fino a quando si innesta bene. Se la spia rimane rossa, verificare che la caraffa e i suoi componenti siano montati correttamente.

Come smontare il Milk Island dalla macchina?

Spegnere e scollegare la macchina. Rimuovere la caraffa dalla base. Svuotare i serbatoi della macchina, poi appoggiare la macchina su un lato. Premere il pulsante di montaggio (senza rilasciarlo) ed estrarre la base dalla macchina. Riposizionare il coperchio di protezione nella sua sede e bloccarlo con una moneta. Rimettere la macchina in posizione verticale, rimontare tutti i componenti ed eseguire la procedura di messa in servizio.

Quali sono le principali norme di sicurezza da rispettare?

Non immergere mai la base nell'acqua né metterla a contatto con liquidi. Non dirigere il getto di vapore o acqua calda verso sé stessi o altri (rischio di ustioni). Utilizzare sempre la maniglia della caraffa. Tenere l'apparecchio fuori dalla portata dei bambini. In caso di guasto o caduta, scollegare immediatamente il Milk Island e farlo riparare da un centro autorizzato. Utilizzare solo ricambi originali.

Posso utilizzare il Milk Island con un'altra macchina da caffè diversa da SAECO?

Il Milk Island è progettato per essere accoppiato esclusivamente alle macchine da caffè SAECO dei tipi SUP 032OR, SUP 032NR, SUP 032BR e SUP 032AR. Non può essere utilizzato con altre macchine né collegato a una presa di corrente, poiché non ha una spina normale e dipende dal connettore elettroidraulico specifico.

Come riporre il Milk Island dopo un periodo di inattività?

Smontare il Milk Island dalla macchina come descritto nel manuale. Lavare e asciugare accuratamente tutti i componenti. Conservarli in un luogo asciutto, al riparo dalla polvere e fuori dalla portata dei bambini. Utilizzare preferibilmente l'imballaggio originale per la conservazione.

MANUALE UTENTE MILK ISLAND SAECO

Manuale uso e manutenzione

Prima di utilizzare la macchina consultare le presenti istruzioni. Leggere attentamente le norme di sicurezza.

Il Milk Island è un dispositivo studiato e creato appositamente per emulsionare il latte e per riscaldare l'acqua, in modo semplice e veloce. Il Milk Island può essere utilizzato solo per un uso domestico; non è indicato per un funzionamento continuo di tipo professionale.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

Impiego errato e non conforme agli scopi previsti; Riparazioni non eseguite presso centri d'assistenza autorizzati; Manomissione di qualsiasi componente della macchina; Impiego di pezzi di ricambio e accessori non originali; Stoccaggio in locali al di sotto di 15°C e mancata manutenzione; Riscaldamento di tè o tisane eseguito direttamente nella caraffa.

In questi casi viene a decadere la garanzia.

Il triangolo di avvertimento indica tutte le istruzioni importanti per la sicurezza dell'utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi!

Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un migliore utilizzo della macchina.

Conservare queste istruzioni per l'uso in un luogo sicuro e allegarle al dispositivo qualora un'altra persona dovesse utilizzarlo.

Per ulteriori informazioni o in caso di problemi rivolgetevi ai centri d'assistenza autorizzati.

Contenitore

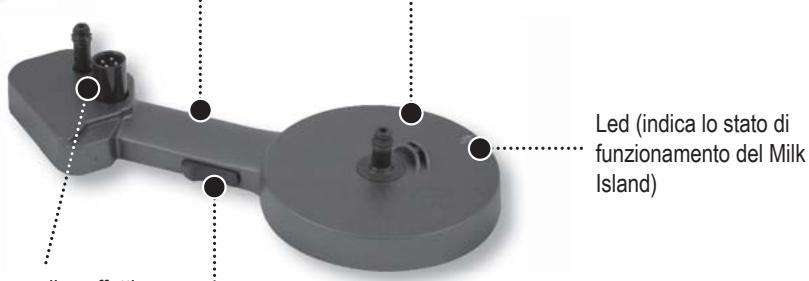

Base di supporto/collegamento Supporto caraffa Connessione alla caffettiera di tipo elettro-idraulico Pulsante di aggancio e sgancio

DATI TECNICI

Alimentazione	Il Milk Island viene alimentato direttamente alla macchina da caffe
Materialie corpo	Termoplastico
Materialie caraffa	Termoplastico - Vetro
Dimensioni (I x a x p) (mm)	215 x 156 x 95
Peso	0,450 kg
Capacità caraffa	0,2 lt di latte da emulsionare - 0,4lt di acqua da riscaldare
Dispositivi di sicurezza	Interblocco elettro-idraulico di erogazione vapore in assenza della caraffa sia in fase di lavoro sia in fase di stand-by.
Compatibility	Per l'utilizzo con macchie da caffe
	type SUP 032OR, SUP 032NR, SUP 032BR, SUP 032AR

Nota tecnica importante: il Milk Island deve essere collegato, tramite il connettore speciale, alla macchina da caffè predisposta. Il Milk Island non può essere inserito in una spina di corrente convenzionale.

Con riserva di modifiche di costruzione ed esecuzione dovute al progresso tecnologico.

Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all'eliminazione dei disturbi radiotelevisivi.

INSTALLAZIONE MILK ISLAND

Attenzione: per collegare il Milk Island si deve posizionare su di un lato la macchina da caffè; prima di eseguire questa operazione rimuovere il serbatoio dell'acqua, la vasca raccogligocce, il contenitore raccoglie fondi e vuotare il contenitore caffè in grani della macchina da caffè. Spegnere la macchina da caffè e staccare la spina alla presa di corrente.

Estrarre dalla confezione il Milk Island; assicurarsi che la caraffa sia integra. Vi consigliamo di conservare l'imballo.

Dopo aver vuotato i contenitori, adagiare delicatamente la macchina su di un lato. Rimuovere il coperchio di protezione. Con l'aiuto di una moneta, sbloccare il coperchio ruotandolo come indicato in figura.

Sfilare il coperchio e conservarlo con cura.

Premere nella direzione indicata il pulsante di aggancio;

Mantenendo premuto il pulsante, agganciare il Milk Island nella macchina da caffè facendo combaciare i relativi connettori.

Quando la base è stata inserita a fondo rilasciare il tasto. Verificare che la base sia collegata in modo stabile con la macchina.

A questo punto riposizionare correttamente la macchina da caffè e procedere al ripristino di tutti i contenitori.

Inserire la caraffa sulla base. Verificare il colore del led sulla base. Quando il led è di colore verde, il Milk Island è inserito correttamente ed è pronto per essere utilizzato.

USO MILK ISLAND

Attenzione: prima di utilizzare il Milk Island si deve procedere alla pulizia della caraffa e degli altri componenti. Verificare che tutti i componenti siano installati correttamente. Il vetro della caraffa può raggiungere temperature elevate: pericolo di scottature! Utilizzare il Milk Island solo con acqua e latte. È vietato utilizzarlo con altri liquidi di qualsiasi natura o composizione chimica. Nota importante: la quantità di latte nella caraffa non deve essere inferiore al livello minimo "MIN" e non deve mai superare il livello massimo "MAX". Dopo aver utilizzato il Milk Island procedere a un'accurata pulizia di tutti i componenti. Per garantire un miglior risultato nella preparazione del cappuccino, consigliamo di utilizzare latte parzialmente scremato e freddo (0 - 8°C).

Riempire la caraffa con la quantità di latte desiderata.

Attendere che il latte venga montato.

Dopo aver eseguito dei leggeri movimenti circolari, versare il latte nella tazza.

Premere e ruotare per posizionare la caraffa sulla base del Milk Island. Verificare che il led posto sulla base sia di colore verde.

Ruotare il pomello fino a portarlo nella posizione di riposo (●)

Posizionare la tazza con il latte montato sotto all'erogatore. Erogare il caffè nella tazza (vedi manuale istruzione della caffettiera).

Ruotare il pomello fino a portarlo nella posizione.

Dopo aver emulsionato il latte, prelevare la caraffa dall'impugnatura.

Nota: quando la caraffa del latte non viene utilizzata, sulla base si può inserire il contenitore dello zucchero.

PULIZIA MILK ISLAND

Attenzione: non immergere la base del Milk Island in alcun liquido. La manutenzione e la pulizia della base possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica. Tutti i componenti descritti in questo paragrafo possono essere lavati in una lavastoviglie per uso domestico.

Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia. Per la pulizia della base utilizzare un panno morbido. Non asciugare il Milk Island e/o i loro componenti utilizzando un forno a microonde e/o un forno convenzionale.

Togliere la caraffa dalla base. Estrarre l'impugnatura tenendo la caraffa per il beccuccio.

Togliere il gruppo emulsione dalla caraffa.

Estrarre la valvola dal gruppo emulsione.

Estrarre il tubo d'aspirazione dal gruppo emulsione.

Lavare la caraffa con acqua calda.

Lavare il gruppo emulsione con acqua calda.

Lavare accuratamente la valvola con acqua.

Verificare che la valvola sia pulita correttamente schiacciandola leggermente sui lati. Utilizzare solo con la valvola pulita e ben asciutta.

Lavare il tubo con acqua calda.

Rimontare il gruppo emulsione e inserirlo sulla caraffa.

Attenzione: il gruppo emulsione deve essere inserito correttamente nel tubo presente all'interno della caraffa.

Premere con decisione per unire le due parti.

Montare l'impugnatura. Appoggiare la parte superiore come mostrato in figura.

Ora la caraffa è montata ed è pronta per l'utilizzo.

Mantenendo ferma la parte superiore, inserire la parte inferiore dell'impugnatura.

Attenzione: la caraffa può essere utilizzata solo se è integra e se tutti i suoi componenti sono correttamente installati.

Pulire il raccordo con un panno umido. Per eseguire una pulizia più accurata, riempire la caraffa pulita di acqua ed erogare vapore (seguire le istruzioni dal punto 2 al punto 6 di pag.5). La caraffa ed i componenti presenti nel gruppo emulsionatore possono essere lavati con una lavastoviglie per uso domestico.

DISINSTALLAZIONE MILK ISLAND

Attenzione: per scollegare il Milk Island si deve posizionare su di un lato la macchina da caffè; prima di eseguire questa operazione rimuovere il serbatoio dell'acqua, la vasca raccogligocce, il contenitore raccogli fondi e vuotare il contenitore caffè in grani della macchina da caffè.

Spegnere la macchina da caffè e staccare la spina dalla presa di corrente.

Estrarre alla base la caraffa del latte.

Dopo aver svuotato i contenuti della macchina, adagiare delicatamente la macchina su di un lato.

Mantenendo premuto il pulsante, estrarre la base della macchina da caffè.

Inserire il coperchio di protezione nella sua sede.

Con l'aiuto di una moneta, bloccare il coperchio ruotandolo come mostrato in figura.

Per riposizionare correttamente la macchina da caffè e procedere a un ripristino di tutti i loro componenti.

7. Accendere la macchina da caffè ed eseguire la procedura di messa in funzione come descritto nel manuale di istruzioni della macchina stessa.

Successivamente lavare tutti i componenti del Milk Island e riporli in un luogo sicuro per una successiva installazione; si consiglia di utilizzare l'imballo originale.

Problemi	Cause	Rimedi
La macchina non monta il latte.	Latte con tenore di grasso non adatto.	Cambiare il tipo di latte utilizzato.
	La valvola posta nel coperchio è sporca	Lavare la valvola.
	La spia nella base del Milk Island è rossa.	Premere a fondo la caraffa del latte.
	Componenti del coperchio non installati correttamente.	Verificare il montaggio del coperchio.
	La macchina da caffe non pronta per erogare vapore.	Verificare il funzionamento della macchina.

Per i guasti non contemplati nella suddetta tabella o nel caso in cui i rimedi suggeriti non li risolvano, rivolgersi a un centro assistenza.

NORME DI SICUREZZA

Non mettere mai a contatto con l'acqua le parti sotto tensione: pericolo di cortocircuito! Il vapore surriscaldato e l'acqua calda possono provocare scottature!

DESTINAZIONE D'USO

Il Milk Island è previsto esclusivamente per l'impiego domestico. Il Milk Island non può essere utilizzato singolarmente ma deve essere collegato a una macchina da caffè predisposta. È vietato apportare modifiche tecniche o qualsiasi impiego illecito, a causa dei rischi che comportano! Il Milk Island e la macchina per caffè devono essere utilizzati solo da adulti.

ALIMENTAZIONE DI CORRENTE

Il Milk Island viene alimentato in bassa tensione alla macchina da caffè alla quale è collegato tramite lo speciale connettore elettro-idraulico.

CONNETTORE DI ALIMENTAZIONE (ELETTRO-IDRAULICO)

Non usare mai il Milk Island se il connettore elettro-idraulico di alimentazione è difettoso.

Se il connettore elettro-idraulico è danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza clienti.

Non mettere a contatto il connettore con liquidi, parti bagnate o altre sostanze che possano alterare l'efficacia dei contatti elettrici o provocare un corto circuito.

PROTEZIONE DI ALTRE PERSONE

Assicurarsi che nessun bambino abbia la possibilità di utilizzare il Milk Island.

I bambini non si rendono conto del pericolo connesso agli elettrodomestici.

Non lasciare alla portata dei bambini i materiali utilizzati per imballare il Milk Island.

PERICOLO DI USTIONI

Evitare di dirigere contro se stessi e/o altri il getto di vapore e/o d'acqua calda.

Usare sempre l'apposita impugnatura posta sulla caraffa.

UBICAZIONE

Sistemare il Milk Island e la macchina per caffè in un posto sicuro, dove nessuno possa rovesciarla o venirne ferito.

Acqua calda o vapore potrebbero fuoriuscire: pericolo di scottature!

Non usare il Milk Island e la macchina per caffè all'aperto.

Non tenere la macchina a temperatura inferiore a 0°C; c'è il pericolo che il gelo possa danneggiare la macchina.

Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme libere per evitare che la carcassa si danneggi.

PULIZIA

Mai immergere la base del Milk Island nell'acqua!

È severamente vietato cercare di intervenire all'interno della base del Milk Island.

Dopo aver utilizzato il Milk Island, procedere a un'accurata pulizia della caraffa del latte e del gruppo emulsione utilizzando acqua calda e mettendoli in lavastoviglie.

SPAZIO PER L'USO E LA MANUTENZIONE

Per il corretto e buon funzionamento del Milk Island e della macchina per caffè si consiglia quanto segue:

Scegliere un piano d'appoggio ben livellato;

Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile;

Prevedere una distanza minima dalle pareti della macchina come indicato nel relativo libretto.

Quando il Milk Island rimane inutilizzato per un periodo prolungato, disinserirlo dalla macchina. Custodirlo in luogo asciutto e non accessibile ai bambini. Proteggerlo dalla polvere e dallo sporco. Dopo un periodo di inutilizzo, provvedere alla pulizia del Milk Island prima di utilizzarlo.

RIPARAZIONI / MANUTENZIONE

Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito il Milk Island dalla macchina (vedi disinstallazione). Mai mettere in funzione un Milk Island difettoso. Le riparazioni vanno eseguite unicamente da un centro di assistenza autorizzato. Nel caso di interventi non eseguiti a regola d'arte, si declina ogni responsabilità per eventuali danni.

ANTINCENDIO

In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere.

SMALTIMENTO

Ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto, alla fine della propria vita utile, deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o il riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

INFORMAZIONI GENERALI. 12 SPECIFICHE TECNICHE 13 INSTALLAZIONE. 14 FUNZIONAMENTO. 15 PULIZIA 16 RIMOZIONE DELL'ISOLA DEL LATTE. 18 RISOLUZIONE DEI PROBLEMI. 19 NORME DI SICUREZZA. 19

INFORMAZIONI GENERALI

I-40041 Gaggio Montano, Bologna

Tel: [phone]

Fax: [phone]

www.saeco.com

Il produttore si riserva il diritto di apportare qualsiasi modifica senza preavviso.
