MILK ISLAND - Máquina de café com espumador de leite SAECO - Manual de utilização gratuito

Tipo de produto	Acessório emulsificador de leite para máquina de café
Marca	SAECO
Modelo	MILK ISLAND
Dimensões (L x A x P)	215 x 156 x 95 mm
Peso	0,450 kg
Alimentação	Diretamente pela máquina de café através de conector eletro-hidráulico
Capacidade da jarra (leite)	0,2 litro
Capacidade da jarra (água)	0,4 litro
Material do corpo	Termoplástico
Material da jarra	Termoplástico e vidro
Funções principais	Emulsificar o leite e aquecer a água
Compatibilidade	Máquinas de café SAECO tipo SUP 032OR, SUP 032NR, SUP 032BR, SUP 032AR
Dispositivos de segurança	Travamento eletro-hidráulico de distribuição de vapor na ausência de jarra
Manutenção e limpeza	Componentes removíveis laváveis em lava-louças; base a limpar com um pano macio
Peças de reposição	Conjunto de emulsão, válvula, tubo de aspiração, alça
Reparabilidade	Reparos exclusivamente por uma assistência técnica autorizada SAECO
Garantia	Anulada em caso de uso inadequado ou reparos não autorizados
Uso previsto	Doméstico apenas, não profissional

Perguntas frequentes - MILK ISLAND SAECO

Como instalar o Milk Island na minha máquina de café?

Antes da instalação, esvazie o reservatório de água, a bandeja de gotejamento, a gaveta de borra e o reservatório de café em grãos. Pare e desconecte a máquina. Deite a máquina de lado, remova a tampa de proteção, destrave-a com uma moeda, depois pressione o botão de montagem e acople o Milk Island à máquina alinhando os conectores. Solte o botão quando a base estiver encaixada. Coloque a máquina novamente na vertical e recoloque todos os componentes. Coloque a jarra sobre a base; o LED verde indica que está tudo pronto.

Qual a quantidade de leite a usar na jarra?

Respeite rigorosamente os níveis mínimo (MIN) e máximo (MAX) indicados na jarra. A capacidade máxima para o leite é de 0,2 litro. Use de preferência leite semidesnatado frio (0-8°C) para obter o melhor resultado de espuma.

O que fazer se o leite não subir ou espumar mal?

Verifique primeiro se o leite é adequado (evite leite muito desnatado). Limpe a válvula situada na tampa: ela pode estar suja. Certifique-se de que a jarra está bem encaixada na base (se o LED estiver vermelho, pressione até o fundo). Verifique também se todos os componentes da tampa estão montados corretamente e se a máquina de café está pronta para distribuir vapor.

Como limpar o Milk Island após o uso?

Desconecte a máquina e deixe esfriar. Remova a jarra da base. Desmonte a alça, o conjunto de emulsão, a válvula e o tubo de aspiração. Lave essas peças em água quente ou na lava-louças (uso doméstico). Limpe a base com um pano macio; nunca a mergulhe em água. Para uma limpeza profunda, encha a jarra com água limpa e acione a distribuição de vapor.

Posso usar o Milk Island com outros líquidos além de leite e água?

Não, o Milk Island foi concebido apenas para leite e água. É proibido usá-lo com líquidos de outra natureza ou composição química (chá, infusões, etc.). O aquecimento de chá ou infusões diretamente na jarra anula a garantia e pode danificar o aparelho.

O que significa o indicador vermelho na base do Milk Island?

O LED vermelho indica que a jarra não está posicionada corretamente ou que o contato é insuficiente. Pressione firmemente a jarra até que ela encaixe bem. Se o indicador permanecer vermelho, verifique se a jarra e seus componentes estão montados corretamente.

Como desmontar o Milk Island da máquina?

Pare e desconecte a máquina. Remova a jarra da base. Esvazie os reservatórios da máquina, depois deite a máquina de lado. Pressione o botão de montagem (sem soltá-lo) e extraia a base da máquina. Recoloque a tampa de proteção em seu alojamento e trave-a com uma moeda. Coloque a máquina novamente na vertical, remonte todos os componentes e execute o procedimento de inicialização.

Quais são as principais instruções de segurança a serem seguidas?

Nunca mergulhe a base em água nem a coloque em contato com líquidos. Não direcione o jato de vapor ou água quente para si ou para outros (risco de queimaduras). Use sempre a alça da jarra. Mantenha o aparelho fora do alcance de crianças. Em caso de avaria ou queda, desconecte imediatamente o Milk Island e mande reparar por um centro autorizado. Use apenas peças de reposição originais.

Posso usar o Milk Island com outra máquina de café que não seja SAECO?

O Milk Island foi concebido para ser acoplado exclusivamente às máquinas de café SAECO dos tipos SUP 032OR, SUP 032NR, SUP 032BR e SUP 032AR. Não pode ser usado com outras máquinas nem ligado a uma tomada elétrica, pois não tem plugue normal e depende do conector eletro-hidráulico específico.

Como guardar o Milk Island após um período de inatividade?

Desmonte o Milk Island da máquina conforme descrito no manual. Lave e seque cuidadosamente todos os componentes. Guarde-os em local seco, livre de poeira e fora do alcance de crianças. Use preferencialmente a embalagem original para armazenamento.

MANUAL DE UTILIZADOR MILK ISLAND SAECO

Manual de uso e manutenção

Antes de utilizar a máquina, consulte estas instruções. Leia atentamente as normas de segurança.

O Milk Island é um dispositivo estudado e criado de propósito para emulsionar o leite e aquecer a água, de uma forma simples e rápida. O Milk Island pode ser utilizado apenas para uso doméstico; não é indicado para funcionamento contínuo de tipo profissional.

Atenção. Não assumimos qualquer responsabilidade por danos eventuais em caso de:

• Utilização errada e não conforme com os fins previstos;
• Consertos não executados em centros de assistência autorizados;
• Alteração de qualquer componente da máquina;
• Utilização de peças sobresselentes e acessórios não originais;
• Armazenagem em locais abaixo de 15°C e falhas de manutenção;
• Aquecimento de chás realizado diretamente na jarra.

Esses casos invalidarão a garantia.

O sinal de aviso triangular fornece todas as instruções importantes para a segurança do utilizador. Siga escrupulosamente estas indicações para evitar ferimentos graves!

Este símbolo evidencia as informações a ter em vista, para uma melhor utilização da máquina.

Guarde estas instruções de uso em lugar seguro e anexe-as ao dispositivo se por acaso outras pessoas precisarem utilizá-lo.

Para mais informações ou no caso de problemas, contacte os centros de assistência autorizados.

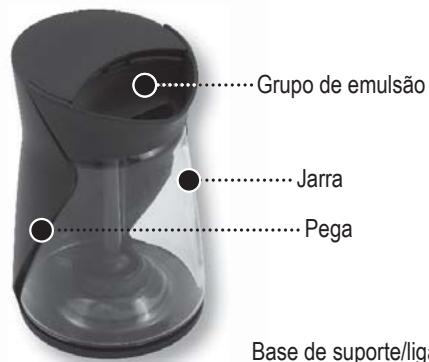

Recipiente de açúcar

Base de suporte/ligação. Ligação à máquina de café de tipo electro-hidráulico. Botão de engate e desengate. Indicador luminoso (indica o estado de funcionamento do Milk Island).

DADOS TÉCNICOS

Alimentação	O Milk Island é alimentado directamente pelaáriaquina de café
Material do corpo	Termoplástico
Material da jarra	Termoplástico - Vidro
Dimensões (I x a x p) (mm)	215 x 156 x 95
Peso	0,450 kg
Capacidade da jarra	0,2litros de leite para emulsionar - 0,4litros de água para aquecer
Dispositivos de segurança	Interbloqueio electro-hidráulico de distribuição do vapor pela ausência da jarra sera na fase de trabalho, sera na fase de stand-by.
Compatibility	Para autilização com�inañas de café type SUP 032OR, SUP 032NR, SUP 032BR, SUP 032AR

Nota técnica importante: o Milk Island deve ser ligado, através do conector especial, a uma boquilha de café predisposta. O Milk Island não está equipado com um conector apropriado para ser introduzido numa tomada de corrente convencional.

Sob reserva de alterações de construção e realização devidas ao progresso tecnológico.

Máquina conforme com a Diretiva Europeia 89/336/CEE (Decreto legislativo 476 de 04/12/92), relativa à eliminação das interferências.

INSTALAÇÃO DO MILK ISLAND

Atenção: para ligar o Milk Island é preciso colocar a boquilha de café de lado; antes de realizar esta operação remova o reservatório de água, a bandeja de limpeza, o recipiente de recolha das borras e esvazie o recipiente de café em grãos da boquilha de café. Desligue a boquilha de café e retire a ficha da tomada de corrente.

Retire o Milk Island da embalagem; certifique-se de que a jarra esteja íntegra. Aconselha-se a guardar a embalagem.

Depois de esvaziados os recipientes, deite delicadamente a boquilha de lado. Remova a tampa de proteção. Utilize uma moeda para desbloquear a tampa, virando-a como indica na figura.

Retire a tampa e guarde-a com cuidado.

Pressione o botão de engate na direção indicada;

Ao manter pressionado o botão, engate o Milk Island na máquina de café fazendo coincidir os respetivos conectores.

Depois de introduzida a base até ao fundo, solte a tecla. Certifique-se de que a base esteja ligada de uma forma estável à máquina.

Nesse ponto, volte a posicionar corretamente a boquilha de café e recoloque todos os seus recipientes.

Introduza a jarra na base. Verifique a cor do indicador luminoso na base. Se o indicador se tornar de cor verde, o Milk Island estará introduzido corretamente e estará pronto para ser utilizado.

USO DO MILK ISLAND

Atenção: antes de utilizar o Milk Island será preciso limpar a jarra e os demais componentes. Certifique-se de que todos os componentes estejam instalados corretamente. O vidro da jarra pode alcançar temperaturas elevadas: perigo de queimaduras! Utilize o Milk Island só com água e leite. É proibido utilizá-lo com outros líquidos de qualquer natureza ou composição química. Nota importante: a quantidade de leite na jarra não deve ser inferior ao nível mínimo MIN e nunca deve ultrapassar o nível máximo MAX. Depois de utilizado o Milk Island, limpe cuidadosamente todos os seus componentes. Para garantir um resultado melhor durante a preparação do cappuccino, aconselha-se a utilizar um leite parcialmente desnatado e frio (0 - 8°C).

Encha a jarra com a quantidade de leite desejado.

Pressione e rode para posicionar a jarra na base do Milk Island. Certifique-se de que o indicador luminoso LED posicionado na base esteja de cor verde.

Vire o botão até a posição.

Aguarde até o leite ser batido.

Vire o botão até a posição de repouso (●).

Retire a jarra utilizando a pega.

Depois de executados uns leves movimentos circulares, deite o leite na chávena.

Posicione a chávena com o leite batido por baixo do distribuidor. Distribua o café na chávena (veja manual de instruções da máquina de café).

Nota: quando não for utilizada a jarra de leite, é possível introduzir o recipiente de açúcar na base.

LIMPEZA DO MILK ISLAND

Atenção: não vale a base da Milk Island em nenhum líquido. A manutenção e a limpeza da base poderão ser realizadas só quando a máquina estiver fria e desligada da rede elétrica. Todos os componentes descritos neste parágrafo podem ser lavados numa máquina de lavar louça para uso doméstico.

Não utilize objetos pontiagudos ou produtos químicos agressivos (solventes) para a limpeza. Para limpar a base utilize um pano macio. Não seque a máquina e/ou seus componentes utilizando um forno microondas e/ou um forno convencional.

Tire a jarra da base. Retire a pega segurando a jarra pelo bico.

Tire o grupo de emulsão da jarra.

Retire a válvula do grupo de emulsão.

Retire o tubo de aspiração do grupo de emulsão.

Lave a jarra com água quente.

Lave o grupo de emulsão com água quente.

Lave cuidadosamente a válvula com água.

Certifique-se de que a válvula esteja bem limpa apertando-a levemente nos lados. Aconselha-se a utilização com a válvula limpa e bem seca.

Lave o tubo com água quente.

Volte a montar o grupo de emulsão e introduza-o na jarra.

Atenção: o grupo de emulsão deverá ser introduzido corretamente no tubo presente no interior da jarra.

Neste ponto, pressione firmemente para juntar as duas partes.

Monte a pega. Apoie a parte superior como mostrado na figura.

Agora a jarra está montada e pronta para ser utilizada.

Mantendo encostada a parte superior, introduza a parte inferior da pega.

Atenção: a jarra pode ser utilizada somente se estiver intacta e se todos os seus componentes estiverem instalados corretamente.

Limpe a junção com um pano húmido. Para realizar uma limpeza mais cuidadosa, encha a jarra limpa com água e distribua vapor (siga as instruções de 2 a 6 da pág. 55). A jarra e os componentes presentes no grupo de emulsão podem ser lavados numa máquina de lavar louça para uso doméstico.

DESINSTALAÇÃO DO MILK ISLAND

Atenção: para desligar o Milk Island é preciso colocar a boquilha de café de lado; antes de realizar esta operação remova o reservatório de água, a bandeja de limpeza, o recipiente de recolha das borras e esvazie o recipiente de café em grãos da boquilha de café.

Desligue a boquilha de café e retire a ficha da tomada de corrente.

Retire da base a jarra de leite.

Depois de esvaziados os recipientes, deite delicadamente a máquina de lado.

Ao manter pressionado o botão, retire a base da máquina de café.

Introduza a tampa de proteção na sua sede.

Nesse ponto, volte a posicionar corretamente a máquina de café e recoloque todos os seus componentes.

7 Ligue a máquina de café e ponha-a a funcionar como descrito no manual de instruções da própria máquina.

Em seguida, lave todos os componentes do Milk Island e guarde-os em lugar seguro para uma instalação seguinte; aconselha-se a utilizar a embalagem original.

Problemas	Causas	Soluções
Aáriania não bate o leite.	Leite com conteudo de gordura não adequado.	Mudar o tipo de leite.
	A válvula da tampa está suja.	Limar a válvula.
	O indicator luminoso da base do Milk Island está vermelho.	Pressionar até ao fundo a jarra do leite.
	Os componentes da tampa não está instalados corretoamente.	Verficar como está montada a tampa.
	Aáriania de café não está pronta para a distribuição de vapor.	Verficar o Functionamento daáriania.

Para as avarias não mencionadas na tabela ou em caso das soluções indicadas não resultarem, dirija-se a um centro de assistência.

NORMAS DE SEGURANÇA

Nunca ponha em contacto as partes sob tensão com a água: perigo de curto-circuito! O vapor sobreaquecido e a água quente podem provocar queimaduras!

DESTINO DE USO

O Milk Island é previsto exclusivamente para utilização doméstica. O Milk Island não pode ser utilizado isoladamente, mas deve ser ligado a uma máquina de café predisposta. É proibido efetuar modificações técnicas e qualquer utilização ilícita, por causa dos riscos que poderiam comportar! O Milk Island e a máquina de café devem ser operados apenas por adultos.

ALIMENTAÇÃO DE CORRENTE

O Milk Island é alimentado por baixa tensão pela máquina de café à qual está ligado através do conector especial eletro-hidráulico.

CONECTOR DE ALIMENTAÇÃO (ELETRO-HIDRÁULICO)

Nunca use o Milk Island se o conector eletro-hidráulico de alimentação estiver defeituoso.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente.

Não ponha em contacto o conector com líquidos, partes molhadas ou outras substâncias que possam alterar a eficácia dos contactos elétricos ou provocar um curto-circuito.

PROTEÇÃO DE OUTRAS PESSOAS

Certifique-se de que nenhuma criança tenha a possibilidade de utilizar o Milk Island.

As crianças não têm a noção do perigo ligado ao uso dos eletrodomésticos.

Não deixe ao alcance das crianças os materiais utilizados para embalar o Milk Island.

Evite dirigir contra si mesmo e/ou outros o jato de vapor sobreaquecido e/ou água quente.

Utilize sempre a pega apropriada posicionada na jarra.

COLOCAÇÃO

Coloque o Milk Island e a máquina de café em lugar seguro, onde ninguém possa virá-la ou ser ferido por ela.

Água quente ou vapor sobreaquecido poderiam sair: perigo de queimaduras!

Não use o Milk Island e a máquina de café ao ar livre.

Não mantenha a boia a uma temperatura inferior a 0°C; o gelo poderia danificar a boia.

Não coloque a boia acima de superfícies muito quentes e perto de chamas vivas para que a carcaça funda ou de qualquer maneira se danifique.

LIMPEZA

Nunca mergulhe a base do Milk Island na água!

É severamente proibido procurar intervir dentro da base do Milk Island.

Depois de usar o Milk Island, limpe cuidadosamente a jarra de leite e o grupo de emulsão utilizando água quente e a máquina de lavar louça.

Para um correto e bom funcionamento do Milk Island e da máquina de café aconselha-se a:

Escolher uma superfície de apoio bem nivelada;

Escolher um ambiente suficientemente iluminado, higiénico e com uma tomada de corrente facilmente acessível;

Quando o Milk Island ficar inutilizado por um período prolongado, desligue-o da máquina. Guarde-o em lugar seco e fora do alcance das crianças. Proteja-o contra o pó e a sujeira. Depois de um período de inutilização, providencie a lavagem do Milk Island antes de utilizá-lo de novo.

CONSERTOS / MANUTENÇÃO

No caso de avarias, defeitos ou suspeita de defeito após uma queda, desligue logo o Milk Island da máquina (veja desinstalação). Nunca ponha a funcionar um Milk Island defeituoso. Os consertos devem ser efetuados exclusivamente em um centro de assistência autorizado. Em caso de intervenções não realizadas corretamente, declina-se toda e qualquer responsabilidade por danos eventuais.

ANTI-INCÊNDIO

Em caso de incêndio utilize extintores de dióxido de carbono (CO2). Não utilize água ou extintores de pó.

DESMANTELAMENTO

O símbolo impresso no produto ou na sua embalagem indica que este produto não se pode tratar como lixo doméstico normal.

Este produto deve ser entregue num ponto de recolha de equipamentos elétricos e eletrónicos para reciclagem. Ao assegurar-se que este produto é eliminado corretamente, está a ajudar a prevenir possíveis consequências negativas para o ambiente e saúde pública que resultariam se este produto não fosse manuseado de forma adequada. Para obter informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o gabinete da câmara municipal da sua cidade ou a loja onde comprou o produto.

GERAL

O fabricante reserva-se o direito de efetuar qualquer alteração sem aviso prévio.
