MILK ISLAND - Cafetera con espumador de leche. SAECO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Accesorio emulsionador de leche para máquina de café
Marca	SAECO
Modelo	MILK ISLAND
Dimensiones (L x A x P)	215 x 156 x 95 mm
Peso	0,450 kg
Alimentación	Directamente por la máquina de café mediante conector electrohidráulico
Capacidad de la jarra (leche)	0,2 litro
Capacidad de la jarra (agua)	0,4 litro
Material del cuerpo	Termoplástico
Material de la jarra	Termoplástico y vidrio
Funciones principales	Emulsionar la leche y calentar el agua
Compatibilidad	Máquinas de café SAECO tipo SUP 032OR, SUP 032NR, SUP 032BR, SUP 032AR
Dispositivos de seguridad	Bloqueo electrohidráulico de distribución de vapor en ausencia de jarra
Mantenimiento y limpieza	Componentes extraíbles lavables en lavavajillas; base a limpiar con un paño suave
Piezas de repuesto	Grupo de emulsión, válvula, tubo de aspiración, asa
Reparabilidad	Reparaciones exclusivamente por un centro de asistencia autorizado SAECO
Garantía	Anulada en caso de uso inapropiado o reparaciones no autorizadas
Uso previsto	Doméstico únicamente, no profesional

Preguntas frecuentes - MILK ISLAND SAECO

¿Cómo instalar el Milk Island en mi máquina de café?

Antes de la instalación, vacíe el depósito de agua, la bandeja de goteo, el cajón de posos y el depósito de café en grano. Apague y desenchufe la máquina. Coloque la máquina de lado, retire la tapa de protección, destrábela con una moneda, luego presione el botón de montaje y acople el Milk Island a la máquina alineando los conectores. Suelte el botón cuando la base esté encajada. Vuelva a poner la máquina en posición vertical y reemplace todos los componentes. Coloque la jarra sobre la base; el LED verde indica que todo está listo.

¿Qué cantidad de leche usar en la jarra?

Respete imperativamente los niveles mínimo (MIN) y máximo (MAX) indicados en la jarra. La capacidad máxima para la leche es de 0,2 litro. Utilice preferiblemente leche semidesnatada fría (0-8°C) para obtener el mejor resultado de espuma.

¿Qué hacer si la leche no sube o hace poca espuma?

Verifique primero que la leche sea adecuada (evite la leche muy desnatada). Limpie la válvula situada en la tapa: puede estar obstruida. Asegúrese de que la jarra esté bien presionada sobre la base (si el LED está rojo, presione hasta el fondo). Verifique también que todos los componentes de la tapa estén correctamente montados y que la máquina de café esté lista para distribuir vapor.

¿Cómo limpiar el Milk Island después de su uso?

Desenchufe la máquina y deje enfriar. Retire la jarra de la base. Desmonte el asa, el grupo de emulsión, la válvula y el tubo de aspiración. Lave estas piezas con agua caliente o en el lavavajillas (uso doméstico). Limpie la base con un paño suave; no la sumerja nunca en agua. Para una limpieza profunda, llene la jarra con agua limpia y active la distribución de vapor.

¿Puedo usar el Milk Island con otros líquidos que no sean leche y agua?

No, el Milk Island está diseñado únicamente para leche y agua. Está prohibido usarlo con líquidos de otra naturaleza o composición química (té, infusiones, etc.). Calentar té o infusiones directamente en la jarra anula la garantía y puede dañar el aparato.

¿Qué significa el piloto rojo en la base del Milk Island?

El LED rojo indica que la jarra no está correctamente posicionada o que el contacto es insuficiente. Presione firmemente la jarra hasta que encaje bien. Si el piloto sigue rojo, verifique que la jarra y sus componentes estén montados correctamente.

¿Cómo desmontar el Milk Island de la máquina?

Apague y desenchufe la máquina. Retire la jarra de la base. Vacíe los depósitos de la máquina, luego coloque la máquina de lado. Presione el botón de montaje (sin soltarlo) y extraiga la base de la máquina. Vuelva a colocar la tapa de protección en su alojamiento y bloquéela con una moneda. Vuelva a poner la máquina en posición vertical, monte todos los componentes y ejecute el procedimiento de puesta en servicio.

¿Cuáles son las principales instrucciones de seguridad a seguir?

No sumerja nunca la base en agua ni la ponga en contacto con líquidos. No dirija el chorro de vapor o agua caliente hacia usted ni hacia otras personas (riesgo de quemaduras). Utilice siempre el asa de la jarra. Mantenga el aparato fuera del alcance de los niños. En caso de avería o caída, desconecte inmediatamente el Milk Island y haga que lo repare un centro autorizado. Utilice solo piezas de repuesto originales.

¿Puedo usar el Milk Island con otra máquina de café que no sea SAECO?

El Milk Island está diseñado para acoplarse exclusivamente a las máquinas de café SAECO de los tipos SUP 032OR, SUP 032NR, SUP 032BR y SUP 032AR. No puede utilizarse con otras máquinas ni enchufarse a una toma de corriente, ya que no tiene clavija normal y depende del conector electrohidráulico específico.

¿Cómo guardar el Milk Island tras un período de inactividad?

Desmonte el Milk Island de la máquina como se describe en el manual. Lave y seque cuidadosamente todos los componentes. Consérvelos en un lugar seco, protegido del polvo y fuera del alcance de los niños. Utilice preferiblemente el embalaje original para el almacenamiento.

MANUAL DE USUARIO MILK ISLAND SAECO

Manual de uso y mantenimiento

Consultar las siguientes instrucciones antes de utilizar la máquina. Leer con atención las normas de seguridad.

El Milk Island es un dispositivo que ha sido diseñado y creado exclusivamente para montar leche y para calentar agua de forma rápida y sencilla. El Milk Island ha sido especialmente creado para uso doméstico y no está indicado para uso continuo de tipo profesional.

¡Atención! Se declina toda responsabilidad por posibles averías en caso de:

• Uso indebido y no conforme a las instrucciones de uso;
• Reparaciones realizadas en centros de asistencia no autorizados;
• Alteración de cualquier pieza de la máquina;
• Utilización de repuestos y accesorios no originales;
• Almacenamiento en lugares a una temperatura inferior a 15 °C.
• Por falta de mantenimiento
• Calentar de tó tisanas directamente en la jarra.

En dichos casos la garantía pierde su validez.

El triángulo de advertencia señala todas las instrucciones importantes para la seguridad del usuario. Observar atentamente dichas indicaciones para evitar posibles daños.

Este símbolo señala las informaciones más importantes para asegurar un mejor uso de la máquina.

Conservar estas instrucciones de uso en un lugar seguro y adjuntarlas al dispositivo en caso de que otra persona vaya a utilizarlo.

Para información más detallada o en caso de algunos problemas, dirigirse a centros de asistencia autorizados.

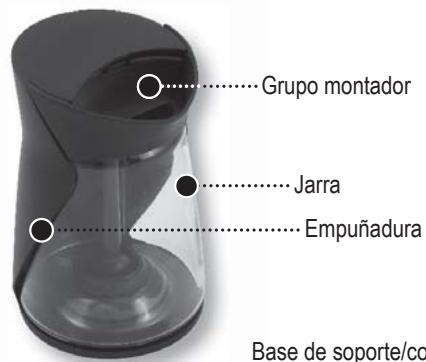

Contenedor de azúcar

Base de soporte/conexión Pulsador de enganche y desenganche Piloto luminoso (indica el estado de funcionamiento del Milk Island)

DATOS TÉCNICOS

Alimentación	El Milk Island se alimenta directamente de la这其中aquina de café
Estructura exterior	Termoplástico
Material jarra	Termoplástico - Cristal
Dimensiones (I x a x p) (mm)	215 x 156 x 95
Peso	0,450 kg
Capacidad jarra	0,2 litres de leite para emulsionar - 0,4 litres de agua para aquecer
Dispositivos de seguridad	Interbloqueo electrohidráulico de suministro vapor cuando no está introducida la jarra tanto en la fase de trabajo como en la fase de stand-by.
Compatibility	Para el uso con tíquinas de café type SUP 032OR, SUP 032NR, SUP 032BR, SUP 032AR

Nota técnica importante: El Milk Island se debe conectar, mediante el conector especial, a una máquina de café adecuada. El Milk Island no está dotado de un conector adecuado para introducirlo en una toma de corriente convencional.

Con reserva de modificaciones de fabricación y ejecución debido al progreso tecnológico.

Máquina conforme a la Directiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa a la eliminación de las interferencias radiotelevisivas.

INSTALACIÓN MILK ISLAND

ATENCIÓN: para conectar el Milk Island es requisito apoyar sobre un lateral la máquina de café. Antes de realizar esta operación extraer el depósito de agua, la bandeja de goteo y el cajón de recogida de posos y vaciar el contenedor de café en grano de la máquina de café. Apagar la máquina de café y desconectar el enchufe de la toma de corriente.

Extraer el Milk Island del envase y asegurar de que la jarra está intacta. Se aconseja conservar el embalaje.

Después de haber vaciado los contenedores, apoyar la máquina sobre un lateral con mucho cuidado. Retirar la tapa de protección. Usando una moneda, desbloquear la tapa girándola tal y como se muestra en la figura.

Retirar la tapa y guardarla con cuidado.

Presionar el pulsador de enganche en la dirección indicada;

Mientras se mantiene presionado el pulsador, enganchar el Milk Island a la máquina de café de forma que coincidan los conectores correspondientes.

Cuando se haya introducido la base hasta el fondo, soltar el pulsador. Comprobar que la base se haya conectado a la máquina de forma estable.

Volver a colocar correctamente la máquina de café y todos sus contenedores.

Cada vez que se enciende la máquina de café, el Milk Island se configura automáticamente.

Introducir la jarra en la base. Comprobar el color del piloto luminoso que se encuentra en la base. Cuando el piloto esté de color verde, significa que el Milk Island se ha colocado correctamente y que está listo para usar.

USO MILK ISLAND

¡ATENCIÓN! Antes de usar el Milk Island es necesario limpiar la jarra y los demás componentes. Comprobar que todos los componentes se hayan instalado correctamente. El cristal de la jarra puede alcanzar temperaturas elevadas: ¡Riesgo de quemaduras! Usar el Milk Island solo para agua y leche. Está prohibido usarlo con otros líquidos de naturaleza o composición química diferente. Nota importante: la cantidad de leche en la jarra no tiene que ser inferior al nivel mínimo "MIN" y nunca debe superar el nivel máximo "MAX". Después de haber utilizado el Milk Island, limpiar todos sus componentes con mucho cuidado. Para obtener un mejor resultado en la preparación del capuchino, se aconseja utilizar leche semidesnatada fría (0 - 8°C)

Llenar la jarra con la cantidad de leche deseada.

Presionar y girar para colocar la jarra sobre la base del Milk Island. Comprobar que el piloto luminoso de la base esté de color verde.

Girar el mando hasta la posición

Esperar hasta que se monte la leche.

Girar el mando hasta la posición de reposo (●)

Retirar la jarra agarrándola de la empuñadura.

Después de haber movido la leche con movimientos circulares, verterla en la taza.

Colocar la taza con la leche montada bajo el suministrador de la máquina. Suministrar el café en la taza (véase el manual de instrucciones de la máquina de café).

Nota: cuando no se use la jarra de la leche, se puede colocar el contenedor de azúcar sobre la base.

LIMPIEZA MILK ISLAND

¡Atención! No sumergir nunca la base del Milk Island en ningún líquido. El mantenimiento y la limpieza de la base se puede realizar solo cuando la máquina está fría y desconectada de la red eléctrica. Todos los componentes descritos en el presente apartado se pueden lavar en un lavavajillas de uso doméstico.

No usar objetos punzantes o productos químicos agresivos (disolventes) para limpiar. Para limpiar la base usar un paño humedecido. No secar la jarra ni sus componentes usando un horno microondas y/o un horno convencional.

Extraer la jarra de la base. Retirar la empuñadura sujetando la jarra por su pico.

Extraer el grupo montador de la jarra.

Extraer la válvula del grupo montador.

Extraer el tubo de aspiración del grupo montador.

Lavar la jarra con agua caliente.

Lavar el grupo montador con agua caliente.

Lavar la válvula con agua con mucho cuidado.

Comprobar que la válvula esté correctamente limpia apretándola ligeramente en los lados. Se recomienda el uso con la válvula limpia y bien seca.

Lavar el tubo con agua caliente.

Volver a montar el grupo montador y colocarlo sobre la jarra. ¡Atención! El grupo montador debe introducirse correctamente en el tubo que se encuentra debajo de la jarra.

Montar la empuñadura. Apoyar la parte superior tal y como se muestra en la figura.

Manteniendo la parte superior en contacto, introducir la parte inferior de la empuñadura.

A continuación, presionar con firmeza para juntar las dos partes.

Ahora la jarra está montada y lista para el uso.

¡Atención! Usar la jarra solo si está intacta y si todos sus componentes están instalados correctamente.

Limpiar la base con un paño humedecido. Para poder realizar una mejor limpieza, llenar la jarra limpia de agua y suministrar vapor (véanse las instrucciones del punto 2 al punto 6 de pág. 45). La jarra y los componentes presentes en el grupo montador se pueden lavar en un lavavajillas de uso doméstico.

DESINSTALACIÓN MILK ISLAND

¡Atención! Para desconectar Milk Island es requisito apoyar sobre un lateral la máquina de café. Antes de realizar esta operación extraer el depósito de agua, la bandeja de goteo y el cajón de recogida de posos y vaciar el contenedor de café en grano de la máquina de café.

Apagar la máquina de café y desconectar el enchufe de la toma de corriente.

Extraer la jarra de leche de la base.

Después de haber vaciado los contenedores de la máquina, apoyar la máquina sobre un lateral.

Extraer la base de la máquina de café cuando se mantiene presionado el pulsador.

Introducir la tapa de protección en su alojamiento.

Usando una moneda, bloquear la tapa girándola tal y como se muestra en la figura.

Encender la máquina de café y llevar a cabo el procedimiento para ponerla en marcha como se describe en el manual de instrucciones de la máquina.

Sucesivamente, lavar todos los componentes del Milk Island y ponerlos en un lugar seguro para instalarlos posteriormente; se aconseja usar el embalaje original.

Problemas	Causas	Solucciones
Laquina no monta la leche.	Leche con contenido de grasa no adecuado.	Cambiar el tipo de leche.
	La válvula de la taps está sucia.	Limpiar la válvula.
	El indicator luminoso de la base del Milk Island está rojo.	Presionar hasta el fondo la jarra de la leche.
	Los componentes de la taps no están instalados correctamente.	Controlar como está montada la taps.
	Laquina de café no está lista para el suministro de vapeor.	Comprobar el funcionaimiento de laquina.

Para las averías no mencionadas en la tabla o en caso de que las soluciones indicadas no funcionen, dirigirse a un centro de asistencia.

NORMAS DE SEGURIDAD

No dejar nunca que las partes bajo tensión entren en contacto con el agua: ¡Peligro de cortocircuito! El vapor sobrecalentado y el agua caliente pueden provocar quemaduras.

USO PREVISTO

Usar el Milk Island solo en ámbito doméstico.

El Milk Island no se puede usar de forma individual sino que se tiene que conectar a una máquina de café adecuada.

Se prohíbe toda modificación técnica y uso ilícito por los riesgos que estas conllevan.

El Milk Island y la máquina de café deben usarse solo por personas adultas.

ALIMENTACIÓN DE CORRIENTE ELÉCTRICA

El Milk Island se alimenta a baja tensión a través de la máquina de café a la que se conecta mediante el conector electrohidráulico especial.

CONECTOR DE ALIMENTACIÓN (ELECTROHIDRÁULICO)

No usar nunca el Milk Island si el conector electrohidráulico o la alimentación es defectuosa.

Si el conector electrohidráulico está dañado, solicitar al fabricante o al servicio de asistencia al cliente la sustitución del mismo.

El conector no puede entrar en contacto con líquidos, partes mojadas u otras sustancias que puedan alterar la eficacia de los contactos eléctricos o provocar un cortocircuito.

PROTECCIÓN DE OTRAS PERSONAS

Asegurarse de que el Milk Island esté fuera del alcance de los niños.

Los niños no se dan cuenta de los peligros relacionados con el uso indebido de un electrodoméstico.

No dejar al alcance de los niños los materiales usados para embalar el Milk Island.

RIESGO DE QUEMADURAS

No dirigir contra sí mismo ni contra los demás el chorro de vapor sobrecalentado o de agua caliente.

Usar siempre la empuñadura de la jarra.

COLOCACIÓN

Colocar el Milk Island y la máquina de café en un lugar seguro donde nadie los pueda volcar o quedar herido.

Agua caliente o vapor sobrecalentado podrían salir de los tubos: ¡Riesgo de quemaduras!

No usar el Milk Island y la máquina de café en lugares abiertos.

No colocar la máquina en un lugar con temperatura inferior a 0°C; se corre el riesgo de que las bajas temperaturas estropeen la máquina.

No apoyar la máquina sobre superficies muy calientes ni cerca de llamas abiertas a fin de evitar que su carrocería se derrita o que de alguna manera se dañe.

LIMPIEZA

¡No sumergir nunca la base del Milk Island en el agua!

Queda prohibido tratar de intervenir en la estructura interna de la base del Milk Island.

Después de usar el Milk Island, limpiar con cuidado la jarra de leche y el grupo montador con agua caliente o lavarlos en el lavavajillas.

ESPACIO PARA EL USO Y EL MANTENIMIENTO

Para un funcionamiento correcto del Milk Island y de la máquina de café se recomienda lo siguiente:

elegir una superficie de apoyo bien nivelada;

elegir un ambiente suficientemente iluminado e higiénico. La toma de corriente debe ser de fácil acceso.

Calcular una distancia mínima de la máquina con respecto a la pared como se indica en el manual relativo.

CONSERVACIÓN DE LA MÁQUINA

En caso de que no se vaya a usar el Milk Island durante largos periodos de tiempo, se debe desconectar de la máquina. Guardar la máquina en un lugar seco y fuera del alcance de los niños. Proteger la máquina del polvo y de la suciedad. Después de no haber usado el Milk Island durante un cierto periodo de tiempo, se debe limpiar antes de uso.

REPARACIONES / MANTENIMIENTO

En caso de averías, desperfectos o sospecha de desperfectos tras una caída, se recomienda desconectar en seguida el Milk Island de la máquina (véase el apartado relativo a la desinstalación). No poner nunca en funcionamiento un Milk Island que presente desperfectos. Las reparaciones se efectúan únicamente en centros de asistencia autorizados. En caso de intervenciones mal hechas, se rechaza toda responsabilidad por posibles daños.

ANTIINCENDIO

En caso de incendio, usar extintores de anhídrido carbónico (CO2). No usar agua ni extintores de polvo.

DESGUACE DEL APARATO

Este producto cumple con la Directiva EU 2002/96/EC.

El símbolo en el producto o en su empaque indica que este producto no se puede tratar como desechos normales del hogar.

Este producto se debe entregar en un punto de recogida de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

GENERALIDADES

Utilice una moneda para bloquear la tapa, girándola como se indica en la figura.

6

Prever una distancia mínima de las paredes de la máquina como se indica en el respectivo manual.

CUSTODIA DE LA MÁQUINA

Este producto está conforme a la directiva UE 2002/96/EC.

El fabricante se reserva el derecho de modificar el producto sin aviso previo.
