MILK ISLAND MKI001 - Macchina da caffè con schiumalatte SAECO - Manuale utente e istruzioni gratuiti

MANUALE UTENTE MILK ISLAND MKI001 SAECO

Leggere attentamente queste istruzioni d'uso prima di utilizzare la macchina

OPERATING INSTRUCTIONS

INSTALLAZIONE MILK ISLAND 4

USO MILK ISLAND 5

PULIZIA MILK ISLAND. 6

DISINSTALLAZIONE MILK ISLAND 7

NORME DI SICUREZZA 8

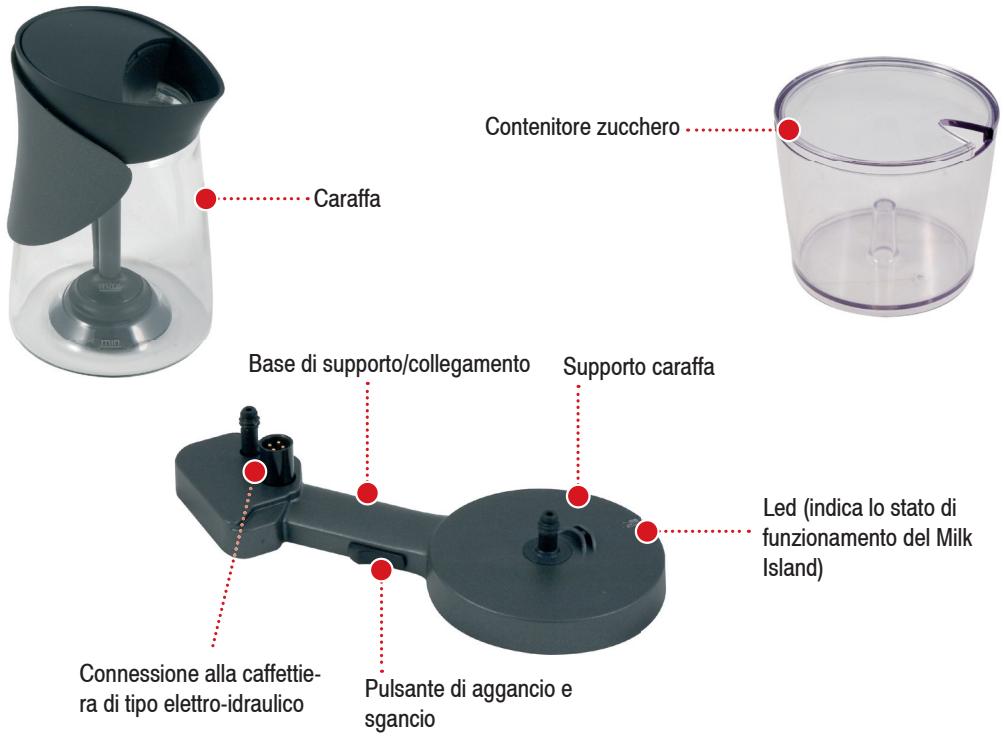

GENERALITÀ

Il Milk Island è un dispositivo studiato e creato appositamente per emulsionare il latte e per riscaldare l'acqua, nel modo più semplice e veloce. Il Milk Island può essere utilizzato solo per un uso domestico; non è indicato per un funzionamento continuo di tipo professionale e per riscaldare tè e tisane.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

• Impiego errato e non conforme agli scopi previsti;
• Riparazioni non eseguite presso centri d'assistenza autorizzati;
  • Manomissione di qualsiasi componente della macchina;
• Impiego di pezzi di ricambio e accessori non originali;
• Mancata manutenzione e stoccaggio in locali al di sotto di 15°C.

In questi casi viene a decadere la garanzia.

Il triangolo di avvertimento indica tutte le istruzioni importanti per la sicurezza dell'utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi!

Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un migliore utilizzo della macchina.

Conservare queste istruzioni per l'uso in un luogo sicuro e allegarle al dispositivo qualora un'altra persona dovesse utilizzarla.

Per ulteriori informazioni o nel caso di problemi, non trattati del tutto o soltanto insufficientemente nelle presenti istruzioni, rivolgetevi agli specialisti competenti.

DATI TECNICI

Alimentazione	Il Milk Island viene alimentato direttamente dalla macchina da caffè
Materiale corpo	Termoplastico
Materiale caraffa	Termoplastico - Vetro
Dimensioni (l x a x p) (mm)	215 x 156 x 95
Peso	0,450 kg
Caraffa	Portatile
Capacità caraffa	0,4 litri di latte - 0,8 litri di latte emulsionato o di acqua da riscaldare
Dispositivi di sicurezza	Interblocco elettro-idraulicodi erogazione vapore in assenza della caraffa sia in fase di lavoro sia in fase di stand-by.

Nota tecnica importante: il Milk Island deve essere collegato, tramite il connettore speciale, ad una macchina da caffè predisposta. Il Milk Island non è dotato di un connettore atto ad essere inserito una spina di corrente convenzionale.

Con riserva di modifiche di costruzione ed esecuzione dovute al progresso tecnologico.

Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all'eliminazione dei disturbi radiotelevisivi.

INSTALLAZIONE MILK ISLAND

Attenzione: per collegare il Milk Island si deve posizionare su di un lato la macchina da caffè; prima d'eseguire questa operazione rimuovere il serbatoio dell'acqua, la vasca raccogli gocce, il contenitore raccogli fondi e svuotare il contenitore caffè in grani della macchina da caffè. Spegnere la macchina da caffè e staccare la spina dalla presa di corrente.

Estrarre dalla confezione il Milk Island; assicurarsi che la caraffa sia integra. Vi consigliamo di conservare l'imballo.

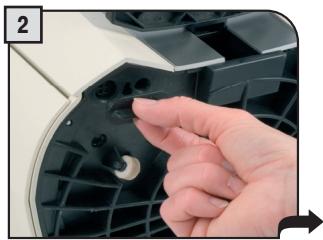

Dopo aver svuotato i contenitori adagiare delicatamente la macchina su di un lato. Togliere il tappo di protezione presente nella macchina.

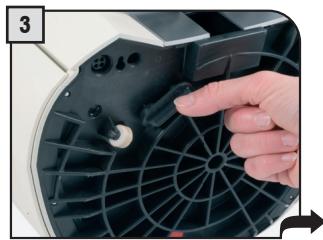

Posizionare il tappo nell'apposita sede.

Premere nella direzione indicata il pulsante di aggancio;

5 Sisiko

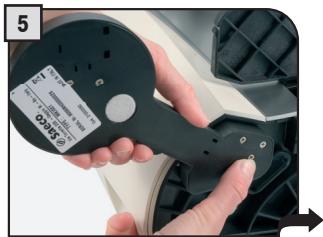

Mantenendo premuto il pulsante, agganciare il Milk Island nella macchina da caffè facendo combaciare i relativi connettori.

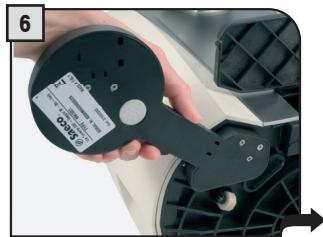

Quando la base è stata inserita a fondo rilasciare il tasto. Verificare che la base sia collegata in modo solidale con la macchina.

A questo punto riposizionare correttamente la macchina da caffè e procedere ad un ripristino di tutti i suoi contenitori.

8 Accendendo la caffettiera viene eseguita la configu- razione automatica del Milk Island.

Accendendo la caffettiera viene eseguita la configurazione automatica del Milk Island.

Inserire la caraffa applicando una leggera rotazione. Verificare il colore del led sulla base. Quando il led è di colore verde il Milk Island funziona correttamente.

USO MILK ISLAND

Attenzione: prima d'utilizzare il Milk Island si deve procedere alla pulizia della caraffa e degli altri componenti. Verificare che tutti i componenti siano installati correttamente. Il vetro della caraffa può raggiungere temperature elevate: pericolo di scottature! Utilizzare il Milk Island solo con acqua e latte. E' vietato utilizzarlo con altri liquidi di qualsiasi natura o composizione chimica.

Nota importante: la quantità di latte nella caraffa non deve essere inferiore al livello minimo "MIN" e non deve mai superare il livello massimo "MAX". Dopo aver utilizzato il Milk Island procedere ad un'accurata pulizia di tutti i suoi componenti.

Per garantire un miglior risultato nella preparazione del cappuccino, il latte utilizzato deve essere freddo (0-8°C). Si consiglia l'utilizzo di un latte parzialmente scremato.

Riempire la caraffa del latte con la quantità di latte desiderato.

Posizionare la caraffa del latte sulla base del Milk Island.

Posizionare il rubinetto per l'erogazione vapore sulla posizione "Milk Island".

Posizionare il rubinetto per l'erogazione vapore sulla posizione "Milk Island".

Prelevare la caraffa usando l'impugnatura.

Dopo aver eseguito dei leggeri movimenti circolari, versare il latte nella tazza.

Posizionare la tazza con il latte montato sotto all'erogatore. Erogare il caffè nella tazza (vedi manuale istruzione della caffettiera).

Nota: quando la caraffa del latte non viene utilizzato, sulla base inserire il contenitore dello zucchero. Questo permette di proteggere i tubi di connessione da sporco e urti accidentali.

PULIZIA MILK ISLAND

Attenzione: non immergere la base del Milk Island in alcun liquido. La manutenzione e la pulizia della base possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete a. Non smontare il coperchio dal gruppo emulsionatore.

Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia. Per la pulizia della base utilizzare un panno morbido non inumidito di acqua. Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale.

Togliere la caraffa dalla base. Togliere il gruppo emulsione dalla caraffa.

Estrarre la valvola dal gruppo emulsione.

Estrarre il tubo d'aspirazione dal gruppo emulsione.

Lavare la caraffa con acqua calda.

Lavare il gruppo emulsione con acqua calda.

Lavare accuratamente la valvola con acqua

Lavare il tubo con acqua calda.

MAX MRL

Successivamente montare tutti i componenti del coperchio. Riposizionare il gruppo emulsione sulla caraffa; fare attenzione che il coperchio sia correttamente inserito nel tubo presente all'interno della caraffa.

Pulire il raccordo con un panno umido.

Per eseguire una pulizia più accurata, riempire la caraffa pulita di acqua ed erogare vapore.

La caraffa ed i componenti presenti nel gruppo emulsionatore possono essere sterilizzati con una soluzione d'ipoclorito di sodio al 5%. La sterilizzazione è obbligatoria dopo un periodo prolungato d'inutilizzo.

DISINSTALLAZIONE MILK ISLAND

Attenzione: per scollegare il Milk Island si deve posizionare su di un lato la macchina da caffè; prima d'eseguire questa operazione rimuovere il serbatoio dell'acqua, la vasca raccogli gocce, il contenitore raccogli fondi e svuotare il contenitore caffè in grani della macchina da caffè.

Spegnere la macchina da caffè e staccare la spina dalla presa di corrente

Se possibile recuperare l'imballo.

Estrarre dalla base la caraffa del latte.

2 0500 0500

Dopo aver svuotato i contenitori della macchina adagiare delicatamente la macchina su di un lato.

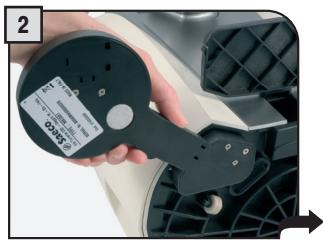

Mantenendo premuto il pulsante, estrarre la base dalla macchina da caffè.

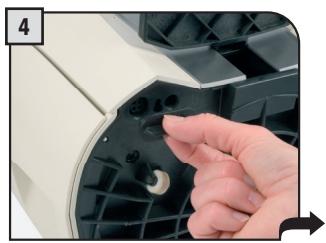

Riposizionare il tappo di protezione nella sede ove era installato il Milk Island.

5 A questo punto riposizionare correttamente la macchina da caffè e procedere ad un ripristino di tutti i suoi componenti.

6 Accendere la macchina da caffè ed eseguire la procedura messa in funzione come descritto nel manuale istruzioni della macchina stessa.

Successivamente lavare e sterilizzare tutti i componenti del Milk Island e riporli in un luogo sicuro per una successiva installazione; se presente, si consiglia d'utilizzare l'imballo originale.

Problemi	Cause	Rimedi
La macchina non monta il latte.	Latte con tenore di grasso non adatto.	Cambiare il tipo di latte utilizzato.
	La valvola posta nel coperchio è sporca	Lavare la valvola.
	La spia nella base del Milk Island è rossa.	Premere a fondo la caraffa del latte.
	Componenti del coperchio non installati correttamente.	Verificare il montaggio del coperchio.
	La macchina da caffè non pronta per erogare vapore.	Verificare il funzionamento della macchina.

Per i guasti non contemplati dalla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.

NORME DI SICUREZZA

Mai mettere a contatto dell'acqua le parti sotto tensione: pericolo di cortocircuito! Il vapore surriscaldato e l'acqua calda possono provocare scottature!

DESTINAZIONE D'USO

Il Milk Island è previsto esclusivamente per l'impiego domestico.
Il Milk Island non può essere utilizzato singolarmente ma deve essere collegato ad una macchina da caffè predisposta.
È vietato apportare modifiche tecniche e ogni impiego illecito, a causa dei rischi che essi comportano!
Il Milk Island e la macchina per caffè devono essere utilizzati solo da adulti.

ALIMENTAZIONE DI CORRENTE

Il Milk Island viene alimentato in bassa tensione dalla macchina per caffè alla quale è collegato tramite lo specia-le connettore elettro-idraulico.

CONNETTORE D'ALIMENTAZIONE (ELETTRO-IDRAULICO)

Mai usare il Milk Island se il connettore elettro-idraulico d'alimentazione è difettoso.

Se il connettore elettro-idraulico è danneggiato, deve essere sostituito dal produttore o dal suo servizio assistenza clienti.

Non mettere a contatto il connettore con liquidi, parti bagnate o altre sostanze che possano alterare l'efficacia dei contatti elettrici o provocare un corto circuito.

PROTEZIONE D'ALTRE PERSONE

Assicurarsi che nessun bambino abbia la possibilità d'utilizzare con il Milk Island.

I bambini non si rendono conto del pericolo connesso agli elettrodomestici.

Non lasciare alla portata dei bambini i materiali utilizzati per imballare il Milk Island.

PERICOLO D'USTIONI

Evitare di dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/o d'acqua calda.

Usare sempre l'apposita manopola.

UBICAZIONE

Sistemare il Milk Island e la macchina per caffè in un posto sicuro, dove nessuno può rovesciarla o venirne ferito.

Acqua calda o vapore surriscaldato potrebbero fuoriuscire: pericolo di scottature!

Non usare il Milk Island e la macchina per caffè all'aperto.

Non tenere la macchina a temperatura inferiore a 0°C; c'è il pericolo che il gelo possa danneggiare la macchina. Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme libere per evitare che la carcassa fonda o comunque si danneggi.

PULIZIA

Mai immergere la base del Milk Island nell'acqua!

È severamente vietato cercare d'intervenire all'interno della base del Milk Island.

Dopo aver utilizzato il Milk Island procedere ad un'accurata pulizia della caraffa del latte con l'utilizzo dell'acqua calda e della lavastoviglie.

SPAZIO PER L'USO E LA MANUTENZIONE

Per il corretto e buon funzionamento del Milk Island e della macchina per caffè si consiglia quanto segue: Scegliere un piano d'appoggio ben livellato;

Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile; Prevedere una distanza minima dalle pareti della macchina come indicato nel relativo libretto.

Quando il Milk Island rimane inutilizzato per un periodo prolungato, disinserirlo dalla macchina. Custodirlo in luogo asciutto e non accessibile ai bambini. Proteggerlo dalla polvere e dallo sporco. Dopo un periodo d'inutilizzo povvedere alla sterilizzazione del Milk Island prima d'utilizzarlo.

RIPARAZIONI / MANUTENZIONE

Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito il Milk Island dalla macchina (vedi disinstallazione). Mai mettere in funzione un Milk Island difettoso. Le riparazioni vanno eseguite unicamente da un centro di assistenza autorizzato. Nel caso di interventi non eseguiti a regola d'arte, si declina ogni responsabilità per eventuali danni.

ANTINCENDIO

In caso di incendio utilizzare estintori ad anidride carbonica (CO _2 ). Non utilizzare acqua o estintori a polvere.

SMALTIMENTO

Il simbolo apposto sull'apparecchiatura indica che l'apparecchiatura, alla fine della propria vita utile, deve essere raccolta separatamente dagli altri rifiuti.

L'utente deve pertanto conferire l'apparecchiatura giunta a fine vita, agli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici, ovvero riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno ad uno.

L'adeguata raccolta differenziata e l'invio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuiscono ad evitare possibili effetti negativi sull'ambiente e sulla salute umana e favoriscono il riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo dell'apparecchiatura da parte dell'utente, comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs. n. 22/1997 (articolo 50 e seguenti del D.Lgs. n. 22/1997).
