SCHXL 1037E D E (BK) Français Mode d’emploi FOUR Sommaire Mode d’emploi,1 Avertissements,2 Assistance,4 Description de l’appareil,6 Description de l’appareil,8 Installation,36 Structure du four,38 Mise en marche et utilisation,39 Programmes,40 Précautions et conseils,46 Nettoyage et entretien,46 Anomalies et remèdes,48 Italiano Español Istruzioni per l’uso FORNO Sommario Istruzioni per l’uso,1 Avvertenze,2 Assistenza,4 Descrizione dell’apparecchio,6 Descrizione dell’apparecchio,7 Installazione,10 Struttura del forno,12 Avvio e utilizzo,13 Programmi,14 Precauzioni e consigli,20 Manutenzione e cura,20 Anomalie e rimedi,22 Sumario Portuges Operating Instructions Operating Instructions,1 Warnings,2 Assistance,4 Description of the appliance,6 Description of the appliance,7 Installation,23 Oven structure,25 Start-up and use,26 Modes,27 Precautions and tips,33 Maintenance and care,33 Troubleshooting,35 HORNO Manual de instrucciones,1 Advertencias,3 Asistencia,5 Descripción del aparato,6 Descripción del aparato,8 Instalación,49 Estructura del horno,51 Puesta en funcionamiento y uso,52 Programas,53 Precauciones y consejos,59 Mantenimiento y cuidados,59 Anomalías y soluciones,61 English OVEN Manual de instrucciones Contents Instruções para a utilização FORNO Instruções para a utilização,1 Advertências,3 Assistência,5 Descrição do aparelho,6 Descrição do aparelho,9 Instalação,62 Estrutura do forno,64 Início e utilização,65 Programas,66 Precauções e conselhos,72 Manutenção e cuidados,72 Anomalias e soluções,74 Índice Avvertenze ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. Non utilizzare prodotti abrasivi né spatole di metallo taglienti per pulire lo sportello in vetro del forno in quanto potrebbero graffiare la superficie, provocando, così, la frantumazione del vetro. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. ATTENZIONE: Assicurarsi che l’apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche. ! Quando si inserisce la griglia assicurarsi che il fermo sia rivolto verso l’alto e nella parte posteriore della cavità. Warnings

Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www. indesit.com. Assistenza Attenzione: L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F--” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica. Prima di contattare l’Assistenza:

• verificare se l’anomalia può essere risolta autonomamente;
• riavviare il programma per controllare se l’inconveniente è stato ovviato;
• in caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:
• il tipo di anomalia;
• il messaggio visibile sul display TEMPERATURA
• il modello della macchina (Mod.)
• il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Estensione di garanzia Airbag Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

l’intervento entro 48 ore dalla chiamata; il contributo per spese di trasferta del Tecnico (diritto di chiamata); la manodopera; le parti di ricambio originali; il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.

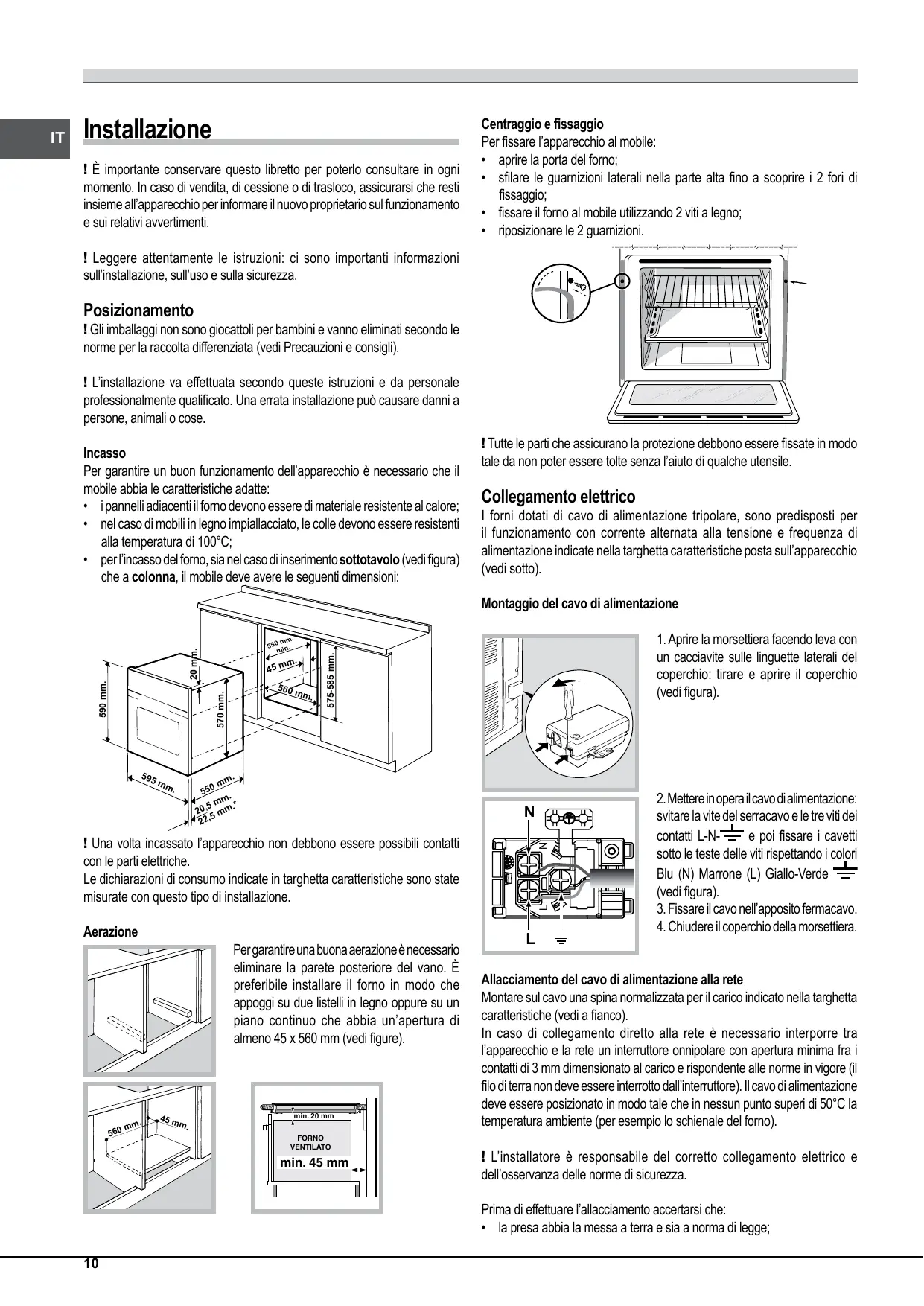

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Centraggio e fissaggio Per fissare l’apparecchio al mobile:

• aprire la porta del forno;
• sfilare le guarnizioni laterali nella parte alta fino a scoprire i 2 fori di fissaggio;
• fissare il forno al mobile utilizzando 2 viti a legno;
• riposizionare le 2 guarnizioni. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:
• i pannelli adiacenti il forno devono essere di materiale resistente al calore;
• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;
• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico I forni dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto). Montaggio del cavo di alimentazione

1. Aprire la morsettiera facendo leva con

un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura). 575-585 mm.

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure).

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.

2. Mettere in opera il cavo di alimentazione:

svitare la vite del serracavo e le tre viti dei e poi fissare i cavetti contatti L-Nsotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (vedi figura).

3. Fissare il cavo nell’apposito fermacavo.

4. Chiudere il coperchio della morsettiera.

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente (per esempio lo schienale del forno). ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. TARGHETTA CARATTERISTICHE Dimensioni* larghezza cm 43,5 altezza cm 41 profondità cm 41 Volume* lt. 74 Dimensioni** larghezza cm 45,6 altezza cm 41 profondità cm 41 Volume** lt. 77 Collegamenti elettrici tensione a 220-240V~ 50/60Hz o 50Hz potenza massima assorbita 2600W (vedi targhetta caratteristiche) ENERGY LABEL ECODESIGN Regolamento (EU) No 65/2014 che integra la Direttiva 2010/30/EU. Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Norma EN 60350-1 Norma EN 50564 Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: ECO. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CE del15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2012/19/UE e successive modificazioni. - 1275/2008 standby/off mode

Struttura del forno Il forno OPEN SPACE offre 70lt di capacità e la possibilità di cucinare pietanze su 4 livelli contemporaneamente o cucinare porzioni abbondanti, che non starebbero in un forno tradizionale. Grazie alla ExtraLarge Space, OPEN SPACE offre 10 funzioni di cottura, di cui 6 universali, utilizzabili per qualsiasi preparazione, e 4 programmi automatici, che assicurano risultati perfetti per qualsiasi ricetta. OPEN SPACE offre inoltre il massimo del comfort per qualsiasi esigenza e lo fa con 4 diverse possibilità d’uso: il forno è unico ma è divisibile in spazi di dimensioni differenti, ciascuna con regolazioni indipendenti di temperatura e tempi. Questo è possibile grazie al DIVIDER termoisolante, che permette di dividere l’intera ExtraLarge Space in due spazi di grandezze diverse: Main Space e Small Space. Le due Main e Small Space si possono usare contemporaneamente, per cucinare diverse preparazioni in meno tempo, oppure separatamente, per utilizzare solo lo spazio che serve. Quando le due cavità sono utilizzate insieme è possibile regolare le temperature di cottura tra 50° e 250°, ed avere una differenza di temperatura fino a 100° tra le due zone, per realizzare ricette anche molto diverse tra loro senza che sapori ed odori si mescolino. Main e Small Space: cottura contemporanea ExtraLarge Space: cottura su 4 livelli GRIGLIA GRIGLIA EXTRALARGE SPACE GRIGLIA LECCARDA SMALL SPACE MAIN SPACE Cottura solo nella Small Space SMALL SPACE Cottura solo nella Main Space: cottura su 3 livelli GRIGLIA o LECCARDA Divider "D" (posizione fissa) MAIN SPACE GRIGLIA o LECCARDA Divider "D" (posizione fissa) GRIGLIA (cottura su 3 livelli) GRIGLIA (cottura su 3 livelli) LECCARDA (cottura su 3 livelli) SMALL SPACE MAIN SPACE Divider "D" (posizione fissa) GRIGLIA (cottura su 3 livelli) GRIGLIA (cottura su 3 livelli) LECCARDA (cottura su 3 livelli) La tabella riportata di seguito descrive i possibili valori di temperatura impostabili. Il display intelligente ti guiderà nella corretta regolazione delle temperature delle due cavità. Temperatura nella prima cavità (Main o Small Space) Da 40°C a 150°C Temperatura nella seconda cavità (Small o Main Space) La differenza di temperatura rispetto alla prima cavità selezionata è massimo 50°C Esempio: imposti 90°C su una cavità; nell'altra puoi impostare un valore tra 40°C (90°C-50°C) e 140°C (90°C+50°C). Da 155°C a 200°C La differenza di temperatura rispetto alla prima cavità selezionata è massimo 70°C Esempio: imposti 180°C su una cavità; nell'altra puoi impostare un valore tra 110°C (180°C-70°C) e 250°C (180°C+70°C). Da 205°C a 300°C La differenza di temperatura rispetto alla prima cavità selezionata è massimo 100°C Esempio: imposti 210°C su una cavità; nell'altra puoi impostare un valore tra 110°C (210°C-100°C) e 300°C max temperatura impostabile.

Avvio e utilizzo Impostare il contaminuti ATTENZIONE! Il forno è dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno. (1) Per estrarre completamente le griglie è sufficiente, come indicato sul disegno, alzarle, prendendole dalla parte anteriore e tirarle. (2) ! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. ! Per facilitare le impostazioni, tenere premuti le icone “ ” e “ ”: i numeri sul display scorrono più velocemente. ! Ogni impostazione viene memorizzata automaticamente dopo 10 secondi. ! Durante l’uso si consiglia di rimuovere eventuali stoviglie o cibi delicati dalla cavità spente. ! A cottura avviata, prima di rimuovere il DIVIDER è necessario spegnere il forno con l’icona

! Ad ogni accensione il forno è impostato sulle cotture UNIVERSALI. ! Il contaminuti è sempre impostabile sia a forno spento che acceso. Non controlla l’accensione e lo spegnimento del forno. Il contaminuti a tempo scaduto emette un segnale acustico, che si arresta dopo 30 secondi o premendo un qualsiasi tasto attivo. Per regolare il contaminuti:

2. Regolare il tempo desiderato con le icone “ ” e “ ”.

3. Raggiunta l’impostazione desiderata, premere nuovamente l’icona

L’icona accesa segnala che il contaminuti è attivo. Per annullare il contaminuti, premere l’icona e con le icone “ ” e “ ” portare il tempo fino a 00:00. Premere nuovamente l’icona Lo spegnimento dell’icona

segnala che il contaminuti è disattivo. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo, porta del forno ed anche nella parte inferiore della porta forno. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. Luce del forno La luce si accende aprendo la porta del forno o al momento dell’avvio di un programma di cottura. L’icona ! Non è possibile attivare i tasti touch se si indossano dei guanti.

permette di accendere e spegnere la luce in qualsiasi momento. ! Per ottimizzare le performance di cottura, al momento dell’attivazione della funzione selezionata viene effettuato un settaggio dei parametri del prodotto, che potrebbe comportare il ritardo dell’accensione della ventola e degli elementi riscaldanti. Indicatori di calore residuo L’apparecchio è provvisto di un indicatore di calore residuo. A forno spento il display segnala tramite l’accensione della barra del “calore residuo” la presenza di temperatura all’interno della cavità. I singoli elementi della barra si spengono man mano che la temperatura all’interno del forno si raffredda. Blocco comandi Modalità Demo ! E’ possibile bloccare i comandi a forno spento, a cottura avviata o terminata e in programmazione. Per bloccare i comandi che regolano il forno, premere l’icona per almeno 2 secondi. Viene emesso un segnale acustico e il display TEMPERATURA visualizza il simbolo chiave “O--n”. L’icona accesa indica il blocco attivato. Per sbloccare, premere nuovamente per almeno 2 secondi l’icona

Impostare l’orologio ! L’orologio è impostabile solo a forno spento. Se il forno è in modalità standby la prima pressione dell’icona nuovamente per impostare l’ora. visualizza l’ora corrente. Premere Dopo l’allacciamento alla rete elettrica o dopo un black-out, l’icona cifre sul display TEMPI lampeggiano per 10 secondi. Per regolare l’orologio: e le

3. Raggiunta l’ora esatta, premere nuovamente l’icona

4. Ripetere l’operazione sopra descritta per i minuti.

Il forno ha la possibilità di funzionare in modalità DEMO: si disattivano tutti gli elementi riscaldanti, lasciando però operativi i comandi. Per attivare la modalità DEMO premere brevemente l’icona , poi le icone “ ” e “ ” contemporaneamente per 6 secondi e poi premere brevemente . Viene emesso un segnale acustico e il display TEMPERATURA l’icona visualizza “dEon” Per disattivare la modalità DEMO, da forno spento premere e l’icona “ ” per 3 secondi. Viene emesso contemporaneamente l’icona un segnale acustico e visualizzata la scritta “dEoF”. Ripristino delle impostazioni di fabbrica Il forno ha la possibilità di essere riportato ai valori di fabbrica, resettando tutte le impostazioni scelte dall’utente (orologio e durate personalizzate). Per eseguire il reset spegnere il forno, tenere premuti per 6 secondi contemporaneamente il tasto della prima cottura manuale in alto a sinistra e l’icona . Ad avvenuto ripristino viene emesso un segnale acustico. Alla prima pressione dell’icona

In caso di black-out l’orologio deve essere reimpostato. L’icona lampeggiante sul display segnala che l’orologio non è correttamente impostato. si è riportati alla prima accensione. Standby Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 30 minuti e non è stato impostato nessun blocco di tasti o

porta, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con “Tasto Orologio” in alta luminosità. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa. Programmi ! Per garantire la perfetta morbidezza e croccantezza dei cibi il forno rilascia sotto forma di vapore acqueo l’umidità che proviene naturalmente dal cibo. In questo modo si possono avere dei risultati di cottura ottimali su tutte le pietanze. ! Ad ogni accensione il forno propone il primo programma di cottura UNIVERSALE. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulla griglia in dotazione. ExtraLarge Space ! Non utilizzare la posizione “D” per i ripiani di cottura. Avviare il forno . L’apparecchio

1. Accendere il pannello di controllo premendo l’icona

emette un triplice suono ascendente e si illuminano in sequenza tutti i tasti.

2. Premere il tasto del programma di cottura desiderato. Il display

TEMPERATURA visualizza: - in caso di programma manuale, la temperatura associata al programma; - “Auto” in caso di programma automatico. il display TEMPI visualizza: - in caso di programma manuale, l’ora corrente; - la durata in caso di programma automatico. per avviare la cottura.

4. Il forno entra nella fase di preriscaldamento: la spia del preriscaldamento

5. Un segnale acustico e l’accensione della spia di preriscaldamento

segnalano che il preriscaldamento è completo. E’ possibile infornare gli alimenti da cuocere

6. Durante la cottura è sempre possibile:

- modificare la temperatura premendo l’icona poi le icone “ ” e “ ” (solo per programmi manuali); - programmare la durata di una cottura (vedi Programmi); . In questo caso l’apparecchio - interrompere la cottura premendo l’icona ricorda la temperatura eventualmente modificata in precedenza (solo per programmi manuali). per 3 secondi. - spegnere il forno tenendo premuto l’icona

7. In caso di black-out, se la temperatura del forno non si è abbassata troppo,

l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. ! Nel programma BARBECUE non è previsto il preriscaldamento.

Programmi di cottura UNIVERSALI ! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 250°C (300°C per il programma BARBECUE ). I programmi UNIVERSALI comprendono tutte le cotture manuali. Per ciascuna di esse, il forno gestisce unicamente i parametri essenziali per la riuscita di tutte le ricette, dalle più semplici alle più sofisticate: temperatura, fonte di calore, tasso d’umidità e circolazione forzata dell’aria sono valori che vengono controllati automaticamente. Questo capitolo è stato realizzato con la preziosa collaborazione del nostro esperto culinario. Invitiamo a seguire i suoi consigli al fine di sfruttare appieno la sua esperienza e ottenere una cottura sempre perfetta. Le funzioni di cottura, le temperature e i ripiani di posizionamento delle pietanze da selezionare sono esattamente gli stessi da lui usati abitualmente per ottenere i migliori risultati. Per ciascuna funzione UNIVERSALI, nella tabella seguente viene indicato se la pietanza va infornata a freddo o a caldo. Il rispetto di queste indicazioni garantisce un risultato di cottura ottimale. Se si desidera infornare a caldo, attendere la fine del preriscaldamento, segnalata da una sequenza di segnali acustici. La temperatura viene determinata automaticamente in base al tipo di cottura scelto; tuttavia è possibile modificarla per adattarla alla specifica ricetta da realizzare. È possibile anche impostare una durata di cottura con inizio immediato o ritardato. Programma MULTILIVELLO Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente. Programma BARBECUE Si attiva l’elemento riscaldante superiore e il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”). Programma GRATIN Si attiva l’elemento riscaldante superiore e durante una parte del ciclo anche l’elemento riscaldante circolare, entrano in funzione la ventola e il girarrosto (ove presente). Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”). Programmi BASSA TEMPERATURA Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C. Programma PIZZA Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura. Programma FAST COOKING Il programma non necessita di preriscaldamento. Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano. Programma ECO Si attiva l’elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato ed uniforme all’interno del forno. Questo programma è indicato per cotture lente di ogni tipo di pietanza con temperature regolabili fino a un massimo di 200°C, oltre che per il riscaldamento di vivande e per i completamenti di cottura.E’ particolarmente indicato per la cottura lenta di carni e pesci, consentendo di ottenere carni più tenere con un risparmio energetico.Per una migliore efficienza energetica, all’avvio del ciclo la luce rimane accesa per 30 sec. Per riaccendere la luce premere l’icona

Programmi di cottura AUTOMATICI ! La temperatura e la durata di cottura sono prestabilite tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata infornando a freddo o a caldo. E’ possibile personalizzare la durata di cottura in base ai propri gusti personali modificandola, prima dell’avvio, di ±5/20 minuti a seconda del programma scelto. A cottura avviata è comunque possibile modificarne la durata. Se la modifica viene effettuata prima dell’avvio del programma, questa viene memorizzata e riproposta al successivo utilizzo del programma. Se la temperatura interna nel forno è superiore a quella proposta per il programma scelto, il display TEMPERATURA visualizza la scritta “Hot” e non è possibile avviare la cottura; attendere che il forno si raffreddi. ! Al raggiungimento della fase di cottura il forno emette un segnale acustico. ! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture. Programma MANZO Utilizzare questa funzione per cuocere carni di vitello, maiale. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Programma POLLO Questa funzione è ideale per cuocere carne di pollo (intero o a pezzi). Infornare a forno freddo. È comunque possibile infornare anche a forno caldo. Programma PANE Utilizzare questa funzione per cuocere il pane. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;
• il peso massimo per leccarda;
• non dimenticare di mettere 100gr (1dl) di acqua fredda sulla leccarda alla posizione 7;
• la lievitazione del impasto va fatto a temperatura ambiante per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, fino al raddoppio del impasto. Ricetta per il PANE : 1 Leccarda di 1000g Max, Ripiano basso 2 Leccarde di 1000g Max, Ripiani basso e medio Ricetta per 1000g d’impasto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo:
• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell’acqua leggermente tiepida (circa 35 gradi).
• Aprite la farina a fontana.

• Versare il miscuglio di acqua e lievito
• Lavorare fino ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.
• Formare una palla, mettere l’impasto in un’insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell’impasto si secchi. Mettere l’insalatiera nel forno alla funzione manuale BASSA TEMPERATURA a 40°C e lasciar lievitare per circa 1 ora (il volume dell’impasto deve raddoppiare)
• Dividere la palla per ottenere i diversi pani.
• Disporli sulla leccarda su una carta forno.
• Cospargere i pani di farina.
• Fare dei tagli sui pani.
• Infornare a forno freddo. PANE
• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento. Programma DOLCI Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e senza lievito.Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Programma FILETTO DI PESCE Questa funzione è adatta per cuocere filetti di piccole-medie dimensioni. Infornare a forno freddo. Il DIVIDER Inserire il DIVIDER sul ripiano DIVIDER “D” con il perno e le frecce rivolte verso la parte posteriore del forno. A seguito del corretto inserimento il forno emette un segnale acustico e permette l’utilizzo delle due MAIN e SMALL Space speratamente o contemporaneamente. Vengono abilitati i tasti per la scelta della cavità SMALL Space selezionata di default è la cavità MAIN. e MAIN Space . La cavità Small Space Avviare il forno

1. Con DIVIDER inserito selezionare la cavità SMALL Space

2. Per le varie regolazioni e impostazioni seguire le indicazioni sopra descritte

per la cavità EXTRALARGE. Programmi di cottura Programma BARBECUE Si attiva l’elemento riscaldante superiore e il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”).. Programma FAST COOKING Il programma non necessita di preriscaldamento. Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano.

Main Space Avviare il forno

1. Con DIVIDER inserito selezionare la cavità MAIN Space

2. Per le varie regolazioni e impostazioni seguire le indicazioni sopra descritte

per la cavità EXTRALARGE. Programmi di cottura UNIVERSALI ! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 250°C (300°C per il programma BARBECUE ). I programmi UNIVERSALI comprendono tutte le cotture manuali. Per ciascuna di esse, il forno gestisce unicamente i parametri essenziali per la riuscita di tutte le ricette, dalle più semplici alle più sofisticate: temperatura, fonte di calore, tasso d’umidità e circolazione forzata dell’aria sono valori che vengono controllati automaticamente. Questo capitolo è stato realizzato con la preziosa collaborazione del nostro esperto culinario. Invitiamo a seguire i suoi consigli al fine di sfruttare appieno la sua esperienza e ottenere una cottura sempre perfetta. Le funzioni di cottura, le temperature e i ripiani di posizionamento delle pietanze da selezionare sono esattamente gli stessi da lui usati abitualmente per ottenere i migliori risultati. Per ciascuna funzione UNIVERSALI, nella tabella seguente viene indicato se la pietanza va infornata a freddo o a caldo. Il rispetto di queste indicazioni garantisce un risultato di cottura ottimale. Se si desidera infornare a caldo, attendere la fine del preriscaldamento, segnalata da una sequenza di segnali acustici. La temperatura viene determinata automaticamente in base al tipo di cottura scelto; tuttavia è possibile modificarla per adattarla alla specifica ricetta da realizzare. È possibile anche impostare una durata di cottura con inizio immediato o ritardato. Programma MULTILIVELLO Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente. Programmi BASSA TEMPERATURA Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C. Programma PIZZA Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura. Programmi di cottura AUTOMATICI ! La temperatura e la durata di cottura sono prestabilite tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata infornando a freddo o a caldo. E’ possibile personalizzare la durata di cottura in base ai propri gusti personali modificandola, prima dell’avvio, di ±5/20 minuti a seconda del programma scelto. A cottura avviata è comunque possibile modificarne la durata. Se la modifica viene effettuata prima dell’avvio del programma, questa viene memorizzata e riproposta al successivo utilizzo del programma. Se la temperatura interna nel forno è superiore a quella proposta

per il programma scelto, il display TEMPERATURA visualizza la scritta “Hot” e non è possibile avviare la cottura; attendere che il forno si raffreddi. ! Al raggiungimento della fase di cottura il forno emette un segnale acustico. ! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture. Programma MANZO Utilizzare questa funzione per cuocere carni di vitello, maiale. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Programma POLLO Questa funzione è ideale per cuocere carne di pollo (intero o a pezzi). Infornare a forno freddo. È comunque possibile infornare anche a forno caldo. Programma DOLCI Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e senza lievito.Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Utilizzo contemporaneo Small Space e Main Space ! Il funzionamento simultaneo è possibile solo utilizzando le funzioni UNIVERSALI. Avviare il forno Per utilizzo contemporaneo è sufficiente avviare in successione un programma di cottura in entrambe le cavità. Il display TEMPERATURA visualizza i parametri di cottura di entrambe le cavità. ! Grazie all’ alta efficienza energetica, il tempo di preriscaldamento della cavita’ SMALL SPACE e’ di circa 15 minuti. Programmare la cottura ! La programmazione è possibile solo dopo aver selezionato un programma di cottura. E’ possibile programmare la cottura anche per le diverse cavità. ed è quindi ! Selezionando un programma di cottura è attivo l’icona possibile programmare la durata. Solo dopo aver impostato la durata, l’icona si attiva ed è quindi possibile programmare una cottura ritardata. Programmare la durata ; l’icona e le cifre sul display TEMPI lampeggiano.

2. Per impostare la durata premere le icone “ ” e “ ”.

3. Raggiunta la durata desiderata, premere nuovamente l’icona

per avviare la cottura.

5. A cottura terminata, sul display TEMPERUTURA compare la scritta “END”

e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmare una cottura ritardata ! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura. ! Per utilizzare al meglio la programmazione ritardata è necessario che l’orologio sia correttamente impostato.

e seguire la procedura da 1 a 3 descritta per la durata.

2. Poi premere l’icona

e regolare l’ora di fine premendo le icone “ ” e “ ”.

3. Raggiunta l’ora di fine cottura desiderata, premere nuovamente l’icona

per attivare la programmazione.

lampeggiano alternativamente per segnalare che Le icone è stata effettuata una programmazione; durante il periodo di attesa della partenza della cottura, il display TEMPI visualizza alternativamente la durata e l’ora di fine cottura.

5. Una volta terminata la cottura, il display TEMPERATURA visualizza la

scritta “END” e viene emesso un segnale acustico.

• Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15. Per annullare una programmazione premere l’icona

Consigli pratici di cottura MULTILIVELLO

• Utilizzare le posizioni 1-3-5-6.
• Disporre la leccarda in basso e le griglie in alto.
• Nel caso di pizze o focacce utilizzare una teglia in alluminio leggero di un diametro massimo di 30cm, appoggiandola sulla griglia in dotazione. Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura. Durante la cottura è preferibile modificare l’ordine dei ripiani.
• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto. BARBECUE
• Preriscaldare il forno per 5 minuti.
• Inserire il DIVIDER sul ripiano DIVIDER “D”.
• Effettuare la cottura a porta chiusa.
• Inserire la griglia in posizione 7, disporre gli alimenti al centro della griglia. Disporre la leccarda alla posizione 6.
• Questa funzione è indicata per: rosolatura, gratin, colorazione meringhe, toast, piccole grigliate con carne magre e sottili.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.
• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.
• Si consiglia di impostare la temperatura al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. FAST COOKING
• Utilizzare la leccarda al ripiano 6.
• Per le cotture di cibi surgelati fare riferimento alle indicazioni sulla confezione.

Tabella cottura cavità ExtraLarge Space Funzioni Alimenti Peso (Kg) Universali Multilivello* Crostate Bignè Biscotti Pasticci Crème Caramel (bagno maria) Panettone Plumcake Pan di spagna Arrosto Cottura su n. ripiani

Posizione dei ripiani Leccarda

1*** Spiedini Filetti di pesce Patate congelate

Gratin* Barbecue* Bassa temperatura* Pane Manzo Pollo Dolci Filetto di pesce 2o3 1o2

Costata di manzo Salsicce Costata di maiale Bacon Lievitazione/ Scongelamento Meringhe bianche Carne/Pesce

Arrosto di carne Gratin Grosso arrosto Grosso volatile arrosto Automatici Temperatura consigliata (°C) Durata cottura (minuti)

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Come da ricetta, aggiungere 100 gr (1 dl) di acqua nella leccarda in posizione 7. *** Utilizzare la leccarda per raccogliere i grassi della cottura. ! Programma ECO : Questo programma può essere utilizzato per cotture lente di ogni tipo di pietanza con temperature regolabili fino a un massimo di 200°C, per il riscaldamento di vivande e per i completamenti di cottura. Tabella cottura Small Space Funzioni Fast cooking* Barbecue* Alimenti Filetti di pesce Filetti di carne Pizza surgelata Preparazione surgelati Toast Bacon Bistecca di maiale Peso (Kg) Cottura su n. ripiani

Posizione dei ripiani 6** 6** Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti)

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Utilizzare la leccarda per raccogliere i grassi della cottura.

Tabella cottura contemporanea Small Space e Main Space Main Space Funzioni Alimenti Peso (Kg) Cottura su n. ripiani

Posizione dei ripiani Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti)

15-25 20-30 Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti)

Griglia 1 Divider 3o5 Small Space Funzioni Alimenti Fast cooking* Barbecue* Peso (Kg) Filetti di pesce Filetti di carne Pizza surgelata Preparazione surgelati Bistecca di maiale Cottura su n. ripiani

Posizione dei ripiani Griglia 1 Divider 6**

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Utilizzare la leccarda per raccogliere i grassi della cottura. Tabella cottura Main Space Funzioni Alimenti Peso (Kg) Cottura su n. ripiani

Plumcake Pan di spagna Pizza/Focaccia Universali Multilivello* Biscotti Pizza* Bassa temperatura* Lievitazione/ Scongelamento Meringhe bianche Carne/Pesce Posizione dei ripiani Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti)

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Utilizzare la leccarda per raccogliere i grassi della cottura.

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.
• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.
• Non rivestire il fondo del forno con fogli di alluminio.
• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).
• Non appoggiare oggetti sulla porta del forno aperta.
• Evitare che i bambini giochino con l’apparecchio.
• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.
• L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

• Ove possibile, evitare di pre-riscaldare il forno e cercare sempre di riempirlo. Aprire la porta del forno quanto necessario, perché vi sono dispersioni di calore ogni volta che viene aperta. Per risparmiare molta energia sarà sufficiente spegnere il forno dai 5 ai 10 minuti prima della fine del tempo di cottura pianificato, e servirsi del calore che il forno continua a generare.
• I programmi automatici si basano su prodotti alimentari standard.
• Tenere le guarnizioni pulite e in ordine, per evitare eventuali dispersioni di energia.
• Se si dispone di un contratto di energia elettrica a tariffa oraria, il programma “cottura ritardata” renderà più semplice il risparmio spostando l’avvio del programma negli orari a tariffa ridotta. ! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio

• Lievi differenze di colore sul lato anteriore del forno sono dovute a diversi materiali quali vetro, plastica o metallo.
• Eventuali ombreggiature sul vetro della porta, simili a striature, sono dovute al riflesso della luce della lampada del forno.
• A temperature molto elevate lo smalto viene marcato a fuoco. Durante questo processo potrebbero generersi variazioni cromatiche. Questo è normale e non influisce in alcun modo sul funzionamento. I bordi delle lamiere sottili non possono essere smaltati integralmente e possono pertanto apparire grezzi. Questo non pregiudica la protezione anticorrosione.
• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli.
• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzare una spugnetta. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. Aprire completamente la porta (vedi figura);

2. Servendosi di un cacciavite, alzare e ruotare le levette F poste sulle due

cerniere (vedi figura);

3. Afferrare la porta ai due lati esterni,

richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Sostituire la lampadina cavità lampadina coperchio Per sostituire la lampadina di illuminazione del forno:

1. Togliere il coperchio in vetro del

2. Estrarre la lampadina e sostituirla

con una analoga: lampada alogena tensione 230V, potenza 25 W, attacco G 9.

3. Rimontare il coperchio (vedi figura).

! Non toccare direttamente con le mani la lampadina. ! Non utilizzare la lampada forno per e come illuminazione di ambienti. Montaggio del Kit Guide Scorrevoli Per montare le guide scorrevoli:

1. Togliere i due telai estraendoli dai

distanzieri A (vedi figura).

3. Fissare i due telai con le guide

montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i telai sui distanzieri

! Non inserire le guide scorrevoli alla posizione 5. Pulizia automatica con il ciclo Diamond Clean Il programma Diamond Clean è un ciclo di pulizia automatica che, attraverso il rilascio del vapore all’interno della cavità, e grazie all’esclusivo smalto Diamond Clean, facilita la rimozione dei residui di sporco dalla cavità e dagli accessori. Disponibile in tre livelli, Economico, Normale ed Intensivo, da utilizzare a seconda del tipo di sporco presente. Utilizza il ciclo di pulizia Diamond Clean per tenere il forno sempre pulito. Durante la pulizia, il vapore verrà rilasciato all’interno della cavità e, unitamente allo smalto a base di titanio Diamond Clean (posto sulle pareti interne del forno e sulle leccarde) facilita la pulizia del forno. E’ possibile scegliere tra tre livelli di pulizia: Economico, Normale ed Intensivo a seconda del livello di sporco. Le caratteristiche dei tre cicli sono elencate di seguito. Per attivare lil ciclo di pulizia Diamond Clean procedere come segue:

1. Aspettare che il forno si raffreddi

2. Posizionare la leccarda al livello 1 ed versare le seguenti quantità di acqua:

150 g per il ciclo Economico, 250 g per il ciclo Normale e 350 g per quello Intensivo. Una quantità minore o maggiore di acqua rispetto a quella indicata potrebbe compromettere i risultati del ciclo. Non usare detergenti.

3. Chiudere la porta del forno.

4. Accendere il pannello di controllo premendo l’icona

, il display TEMPI visualizza la durata di default di 15 minuti (ciclo normale) mentre il display TEMPERATURA visualizza alternativamente le scritte “dc” e “nor”;

6. E’ possibile scegliere il livello di pulizia desiderato premendo l’icona

e poi: - premere l’icona “ ” per passare al ciclo Intensivo: la durata è di 20 minuti e il display TEMPERATURA visualizza alternativamente le scritte “dc” e “int”; - premere l’icona “ ” per passare al ciclo Economico: la durata è di 10 minuti e il display TEMPERATURA visualizza alternativamente le scritte “dc” e “eco”. ! Per evitare fuoriuscite di vapore non aprire la porta durante il ciclo. Guida sinistra Guida destra

2. Scegliere il ripiano in cui inserire la

guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C. ! Durante gli ultimi minuti del ciclo intensivo, si ha parziale e momentaneo appannamento del frontalino (che scompare ogni volta che parte il ventilatore tangenziale di raffreddamento). Dispositivi di sicurezza permette di annullare in qualsiasi momento il

• la pressione dell’icona ciclo di pulizia;
• in caso di evento anomalo, l’alimentazione degli elementi riscaldanti viene interrotta;

Programmare la pulizia automatica ritardata ! La programmazione è possibile solo dopo aver selezionato il programma Dimaond Clean.

e regolare l’ora di fine premendo le icone “ ” e “ ”.

2. Raggiunta l’ora di fine desiderata, premere nuovamente l’icona

per attivare la programmazione.

4. A tempo scaduto, sul display TEMPERATURA la scritta “END” e viene

emesso un segnale acustico.

• Esempio: sono le ore 9:00, viene scelta una Diamond Clean con livello Economico e quindi con una durata preimpostata di 10 minuti. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore Dopo la programmazione, nel periodo di attesa della partenza della Diamond Clean, il display TEMPI visualizza alternativamente la durata e l’ora di fine di Diamond Clean. Per annullare una programmazione premere l’icona

Al termine della pulizia automatica Aspettare che il forno si raffreddi e rimuovere i residui d’acqua con una spugna non abrasiva. I risultati potrebbero essere compromessi se si attendono più di 10 minuti per eseguire questa operazione. Per uno sporco particolarmente ostinato, consigliamo di ripetere il ciclo Intensivo aggiungendo alcune gocce di detergente all’acqua. Anomalie e rimedi Problema Possibile causa Rimedio Il “Tasto Orologio” e le cifre sul display lampeggiano. L’apparecchio è stato appena allacciato alla rete elettrica o c’è stato un black-out. Impostare l’orologio. La programmazione di una cottura non si è avviata. C’è stato un black-out. Reimpostare le programmazioni. Solo il “Tasto Orologio” è acceso in alta L’apparecchio è in modalità standby. luminosità. Toccare un tasto qualsiasi per uscire dalla modalità standby. Ho scelto un programma automatico. Il display visualizza “Hot” e la cottura non si avvia. La temperatura interna nel forno è superiore a quella proposta per il programma scelto. Attendere che il forno si raffreddi. Ho scelto la cottura ventilata e il cibo presenta delle bruciature. Le posizioni 1 e 5 sono investite direttamente Si consiglia di ruotare le leccarde a metà dall’aria calda che potrebbe provocare cottura. bruciature sui cibi delicati.

30-35 35-40 40-45 90-240 Non Non Non

15-25 20-30 25-35 30-40 Non Non Non Non

20-30 10-20 15-25 3-6 Non Non

8-12 heures 90-180 Non Non Non Non

Petits choux Niveau enfournement Non Non Non
