MANUALE UTENTE XF 700 Trevi

Per informazioni integrative ed aggiornamenti su questo prodotto visita www.trevi.it

Questo apparecchio è uno strumento elettronico di alta precisione, evitate quindi di utilizzarlo nei seguenti casi:

• Vicino a forti fonti di calore come caloriferi e stufe.
  • In luoghi molto umidi come stanze da bagno, piscine, ecc.
  • In luoghi molto polverosi.
  • In luoghi soggetti a forti vibrazioni.

■ Posizionate l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

■ Non ostruite le feritoie di ventilazione.

Se dei liquidi penetrano all'interno dell'apparecchio scollegate immediatamente la spina dalla presa e portate l'apparecchio al più vicino centro assistenza autorizzato TREVI.

■ Controllate sempre prima di accendere l'apparecchio che i cavi di alimentazione e di collegamento siano installati correttamente.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

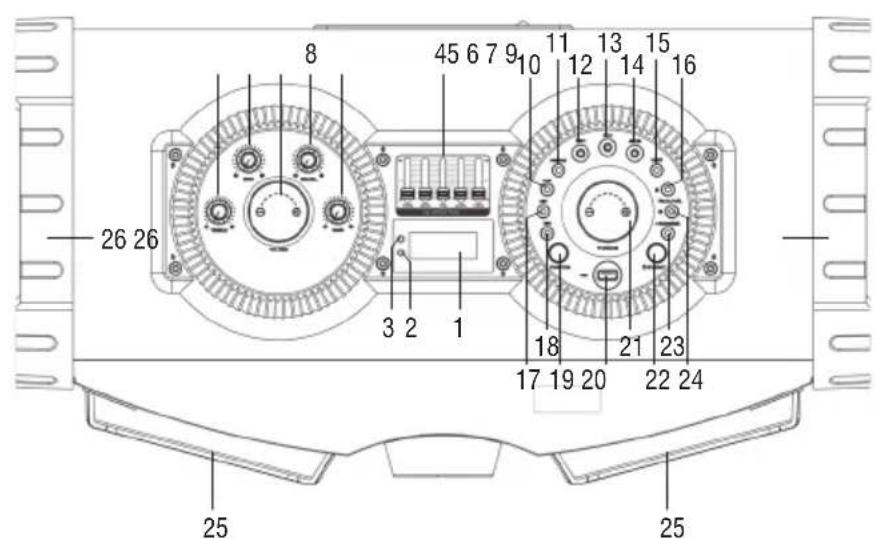

DESCRIZIONE CONNETTORI/COMANDI

Comandi e prese sul dispositivo

1. Display
2. Spia led PAIR (accoppiamento BT)
3. Spia Led Stand-by
4. Equalizzatore
5. TREBLE, regolazione toni alti
6. Regolazione ECHO
7. Regolazione VOLUME
8. Mic. VOL., regolazione Volume Mic1/2
9. BASS, regolazione toni bassi
10. Tasto PAIR, accoppiamento BT
11. Tasto ▶ II /SCAN, Play Pausa/ Scan.
12. Ingresso 3.5mm MIC 1
13. Ingresso 3.5mm MIC 2
14. Ingresso 3.5mm AUX IN
15. Tasto LIGHT, selezione/attivazione effetto luce
16. Tasto + FOLD/10/M.
17. Tasto ◀, selezione traccia precedente, ricerca indietro veloce
18. Tasto ▶, selezione traccia successiva, ricerca avanzamento veloce
19. Tasto FUNCTION, selezione funzioni
20. Ingresso USB
21. TUNING, manopola sintonia
22. Tasto STANDBY
23. Tasto P-MODE/MEM
24. Tasto -FOLD/10/M.
25. Altoparlanti
26. Maniglie
27. Presa di alimentazione AC
28. Microfono

ALIMENTAZIONE

Questa unità funziona con alimentazione di rete AC 100-240V 60/50Hz.

Per attivare l'unita' inserire il cavo di alimentazione nella presa sul dispositivo(27) e la spina in una presa di corrente.

Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

FUNZIONI DI BASE

ACCENSIONE/SPEGNIMENTO

Premere il tasto STANDBY (22) per accendere/spegnere l'apparecchio.

NOTE:

- In modalità USB, AUX-IN e BT dopo circa 15 minuti di inattività', l'unità passa automaticamente in modalità standby. Per accendere nuovamente l'unità, premere il pulsante STANDBY (22).

Si prega di notare che, tenendo molto basso il volume in qualsiasi sorgente audio, questo potrebbe essere riconosciuto come "nessun segnale audio" e potrebbe influenzare la capacità di rilevamento del segnale da parte del dispositivo portando automaticamente l'apparecchio in modalità Stand-by. In questo caso premere il pulsante STANDBY (22) e aumentare il volume.

- In caso di funzionamento anomalo dell'apparecchio scollegare il cavo di alimentazione ed attendere alcuni minuti prima di ricollegarlo.

IMPOSTAZIONE DEL MODO FUNZIONE

Per cambiare la modalità di funzionamento, premere piu' volte il tasto FUNCTION (19) per selezionare Radio (sul display compare la frequenza), USB, BLUETOOTH(sul display compare BT), AUX-IN (sul display compare AUX).

REGOLAZIONE DEL VOLUME

1. Ruotare la manopola del VOLUME (7) per aumentare o diminuire il volume generale di riproduzione.

2. Ruotare la manopola MIC. VOL. (8) per regolare il volume del segnale sugli ingressi MIC 1(12) e MIC 2(13). La regolazione agisce sui due ingressi contemporaneamente.

EQUALIZZATORE

Questa unità ha un sistema di equalizzazione audio integrato. Agire sulle barre di regolazione per le cinque frequenze (100Hz, 330Hz, 1KHz, 3.3KHz, 10KHz) presenti nel quadro EQ OPERATION(4) per selezionare un'impostazione che meglio si adatta alla riproduzione sonora in corso.

REGOLAZIONE TONI ALTI E BASSI

Ruotare la manopola TREBLE(5) per regolare i toni alti.

Ruotare la manopola BASS(9)per regolare i toni bassi.

EFFETTO ECHO

Ruotare la manopola ECHO(6) per aumentare o diminuire l'effetto eco sugli ingressi MIC1 e MIC2.

Nota: l'effetto eco agisce unicamente sugli ingressi microfonici.

EFFETTI DISCO-LIGHT

Per attivare gli effetti Disco-Light premere il tasto LIGHT(15). È possibile scegliere tra cinque diversi effetti.

Per disattivare l'effetto Disco-Light, premere il pulsante LIGHT(15) piu' volte fino a che il display mostra "OFF".

FUNZIONE RADIO

Per ascoltare le trasmissioni Radio FM. Premere il tasto FUNCTION (19) fino a quando sul display verrà visualizzata la scritta FM e la frequenza radio.

RICERCA DI UNA STAZIONE RADIO

Se si conosce la frequenza della stazione che si desidera sintonizzare direttamente:

- Ruotare la manopola della sintonia TUNING (21). La frequenza della stazione viene visualizzata sul display.

MEMORIZZAZIONE AUTOMATICA/SCANSIONE

Per eseguire una scansione delle stazioni sull'intera banda e salvarle automaticamente nella memoria dell'apparecchio, tenere premuto per qualche secondo il tasto ▶ II /SCAN (11). Dopo che l'unità avrà terminato la scansione, questa si sintonizzerà automaticamente al numero preimpostato 1 (P01).

Per sintonizzarsi su una stazione precedentemente memorizzata:

• Per sintonizzarsi sulla stazione successiva, premere il tasto +FOLD./10/M. (16).

• Per sintonizzare sulla stazione precedente, premere il tasto -FOLD./10/M. (24).

MEMORIZZAZIONE MANUALE DELLE STAZIONI

Se volete memorizzare le vostre stazioni radio preferite senza utilizzare la memorizzazione automatica:

1. Ruotare la manopola della sintonia TUNING (21) e sintonizzarsi sulla stazione che si desidera salvare nella memoria (ad esempio, 93,1MHz).
2. Premere il tasto P-MODE/MEM (23). La scritta "P01" sul display comincerà a lampeggiare per indicare che si sta salvando la stazione nella memoria di preselezione 01. (Per cambiare il numero di memoria di preselezione, premere il tasto +FOLD./10/M. (16) o il tasto -FOLD./10/M. (24)).
3. Premere il tasto P-MODE/MEM (23) per confermare e terminare il salvataggio della stazione (ad esempio, P01 ora è impostato su 93,1MHz).
4. Per salvare un'altra stazione, ripetere i passi da 1 a 3. È possibile memorizzare fino a 50 stazioni FM.

INGRESSO USB

Questo apparecchio integra una porta USB per la riproduzione musicale.

1. Premere il tasto FUNCTION (19) e selezionare la modalità "USB".
2. Collegare una chiavetta di memoria USB alla porta USB. La riproduzione inizierà automaticamente dalla traccia 1.
3. Per mettere in pausa la riproduzione, premere il tasto ▶ II /SCAN (11). Sul Dispaly apparirà la lettera "P".
4. Per riprendere la riproduzione, premere nuovamente il tasto ▶ II /SCAN (11).
5. Per selezionare un determinato brano, premere rispettivamente il tasto ▶(18) o il tasto ◀(17) durante la riproduzione fino a quando sul display apparirà il numero del brano desiderato. L'unità avvierà automaticamente la riproduzione.
6. Per cercare un particolare passaggio durante la riproduzione, tenere premuto il tasto ▶(18) o il tasto ◀(17) per eseguire la riproduzione del brano ad alta velocità fino al punto desiderato (passaggio), quindi rilasciare il tasto per tornare alla riproduzione normale.
7. Per selezionare un brano con numero di traccia superiore a 10, premere il tasto +FOLD/10/M. (16) o il tasto -FOLD/10/M. (24). Ad ogni pressione del tasto il numero delle tracce avanzerà/indietreggerà di 10 tracce, quindi premere il tasto ▶(18) o il tasto ◀(17) per selezionare il brano desiderato.
8. Per selezionare una determinata cartella (se la chiavetta di memoria USB contiene più di una cartella), premere e tenere premuto per qualche secondo il tasto +FOLD/10/M. (16) o il tasto -FOLD/10/M. (24) per avanzare o indietreggiare di una cartella, quindi premere il tasto ▶(18) o il tasto ◀(17) per selezionare la traccia desiderata.

RIPRODUZIONE RIPETUTA

È possibile ripetere la riproduzione di una traccia o di tutte le tracce presenti sulla chiavetta di memoria USB.

RIPETIZIONE DI UNA SINGOLA TRACCIA

1. Premere il tasto P-MODE/MEM (23) durante la riproduzione, il display visualizzerà il simbolo "→" e il brano in ascolto verrà riprodotto più volte.
2. Per annullare la riproduzione ripetuta, premere più volte il tasto P-MODE/MEM (23) fino a quando il simbolo non scomparirà dal display.

RIPETIZIONE DI TUTTE LE TRACCIE

1. Premere più volte il tasto P-MODE/MEM (23) durante la riproduzione, fino a quando sul display verrà visualizzato il simbolo "←→", tutte le tracce presenti sulla chiavetta di memoria USB verranno riprodotte più volte.
2. Per annullare la ripetizione di tutte le tracce, premere ripetutamente il tasto P-MODE/MEM (23) fino a quando il simbolo "non scomparirà dal display.

RIPETIZIONE DI UNA CARTELLA (SOLO PER MEMORIE USB CHE CONTENGONO CARTELLE)

1. Premere più volte il tasto P-MODE/MEM (23) durante la riproduzione, fino a quando sul display verrà visualizzato il simbolo "FOLDER", la cartella presente sulla chiavetta di memoria USB verrà riprodotta più volte.
2. Per annullare la riproduzione ripetuta, premere ripetutamente il tasto P-MODE/MEM (23) fino a quando il simbolo "FOLDER" non scomparirà dal display.

RIPRODUZIONE CASUALE

1. Premere più volte il tasto P-MODE/MEM (23) durante la riproduzione, fino a quando sul display verrà visualizzata la scritta "RAND". La riproduzione casuale inizierà automaticamente dalla traccia successiva e continuerà fino a quando tutti i brani contenuti nella memoria USB non verranno riprodotti, poi la riproduzione si fermerà.
2. Per annullare la riproduzione casuale, premere ripetutamente il tasto P-MODE/MEM (23) fino a quando la scritta "RAND" scomparirà dal display.

NOTE

• Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori.
• Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga.

1. Accendere l'apparecchio e premere più volte il tasto FUNCTION (19) per selezionare la funzione bluetooth, sul display comparirà la scritta "BT" e la spia led PAIR (2) di accoppiamento comincerà a lampeggerà ad alta velocità, il sistema entrerà automaticamente in ricerca.
2. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare.
3. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "XF700".
4. Inserire la password "0000" se richiesto.
5. Ad accoppiamento avvenuto la spia led PAIR (2) di accoppiamento rimarrà a luce fissa per indicare il corretto collegamento e il display visualizzerà la scritta "BT".
6. Premere il tasto ▶ II /SCAN (11), per avviare la riproduzione e i tasti ▶(18) o il tasto ◀(17) per selezionare i brani.
7. Ruotare la manopola VOLUME (7) o regolare il volume del dispositivo esterno per portare il volume della musica al livello desiderato.
8. Tenere premuto per qualche secondo il tasto PAIR (10) per eliminare l'accoppiamento ed effettuare una nuova operazione di pairing.

Nota: Il Bluetooth può funzionare fino ad un raggio massimo di 10 metri in condizioni ottimali e senza ostacoli.

AUX-IN

1. Accendere l'apparecchio e premere più volte il tasto FUNCTION (19) per selezionare la funzione AUX-IN, sul display comparirà la scritta "AUX".
2. Collegare una qualsiasi unità provvista di uscita audio tramite apposito cavo Jack da 3,5mm (non incluso) all'ingresso AUX IN (14).
3. Ruotare la manopola VOLUME (7) o regolare il volume del dispositivo esterno per portare il volume della musica al livello desiderato.
4. Regolare il dispositivo esterno dai propri comandi.

UTILIZZO DEL MICROFONO

1. Collegare il microfono in dotazione (28) nella presa MIC1(12) o MIC2 (13).
2. Accendere il microfono agendo sull'interruttore presente sul manico portandolo in posizione ON.
3. Regolare il volume di ingresso del microfono (8) e l'effetto eco (6) come desiderato tramite gli appositi comandi.

Nota: e' possibile utilizzare due microfoni contemporaneamente (secondo microfono non in dotazione).

CARATTERISTICHE TECNICHE

GENERALI

Alimentazione:	AC 100-240V 60/50Hz
Consumo:	Max 42W
Consumo in Stand-by:	<0.5W
Banda di Frequenza Radio:	FM: 87.5 - 108MHz
Peso:	8.2 Kg
Dimensioni:	627(L)x340(D)x323(H)mm
Temperature di lavoro:	+5°C ~ +35°C

SEZIONE AUDIO

Potenza massima in uscita: 18Wx2

NOTES ON USE

Avvertenze per il corretto smaltimento del prodotto.

Il simbolo riportato sull'apparecchiatura indica che il rifiuto deve essere oggetto di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifiutiurbani.

L'utente dovrù consegnare il prodotto presso gli appositi "centri di raccolta differenziata" predisposti dalle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto.

La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto.

Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.
