Tipo di prodotto	Cucina a gas
Marca	HOTPOINT
Modello	C 247 G
Dimensioni del forno (A x L x P)	34 x 39 x 38 cm
Volume del forno	50 litri
Dimensioni del cassetto scaldavivande	42 x 44 x 23 cm
Bruciatori	4 bruciatori: Rapido (R), Semi-rapido (S), Ausiliario (A), Forno
Potenza termica bruciatore Rapido	3,00 kW (gas naturale) / 218 g/h (butano)
Potenza termica bruciatore Semi-rapido	1,90 kW / 138 g/h
Potenza termica bruciatore Ausiliario	1,00 kW / 73 g/h
Potenza termica bruciatore Forno	3,10 kW / 225 g/h
Alimentazione	Gas (butano/propano/gas naturale) ed elettrico 230 V
Accensione	Accensione elettronica istantanea (su alcuni modelli)
Sicurezza	Dispositivo di sicurezza fiamma (termocoppia), arresto di sicurezza in caso di spegnimento
Funzioni del forno	Cottura tradizionale, grill, girarrosto
Illuminazione del forno	Lampada 230 V, 25 W, attacco E14
Timer	Timer meccanico fino a 60 minuti
Pulizia e manutenzione	Non usare apparecchi a vapore; parti smaltate lavabili con acqua tiepida; pulire regolarmente i bruciatori
Pezzi di ricambio	Pezzi originali disponibili presso i servizi di assistenza autorizzati
Norme	Conforme alle direttive CE (Bassa Tensione, CEM, Gas)

Domande frequenti - C 247 G HOTPOINT

Come accendere un bruciatore del piano cottura?

Avvicinare una fiamma o un accendigas all'orifizio del bruciatore. Premere a fondo la manopola corrispondente e ruotarla in senso antiorario fino alla posizione massima. Rilasciare dopo alcuni secondi se il bruciatore è dotato di termocoppia di sicurezza.

Cosa fare se il bruciatore non si accende con l'accensione elettronica?

Verificare che l'apparecchio sia collegato e che il pulsante di accensione sia premuto. Se il problema persiste, pulire gli elettrodi di accensione e gli orifizi di uscita del gas. Se necessario, contattare un tecnico autorizzato.

Come regolare la temperatura del forno?

Ruotare la manopola del forno sulla posizione desiderata (da Min a Max). Il termostato mantiene automaticamente la temperatura selezionata. Per il grill, posizionare la manopola sulla posizione grill.

Come pulire la cucina?

Non usare mai apparecchi a vapore. Le parti smaltate si puliscono con acqua tiepida e un po' di detersivo, senza polvere abrasiva. I bruciatori devono essere lavati frequentemente con acqua calda e asciugati. Le piastre elettriche, se presenti, si puliscono con un panno umido.

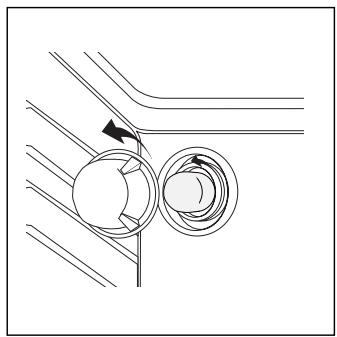

Come sostituire la lampada del forno?

Spegnere l'alimentazione elettrica. Svitare il coperchio in vetro del portalampada, sostituire la lampadina con una nuova (230 V, 25 W, attacco E14 resistente a 300 °C). Riavvitare il coperchio e ripristinare l'alimentazione.

Perché il forno emana un odore al primo utilizzo?

È normale che si sprigioni un odore al primo accensione a causa dell'evaporazione dei prodotti di protezione. Far funzionare il forno vuoto per 30 minuti alla temperatura massima, poi aerare la stanza.

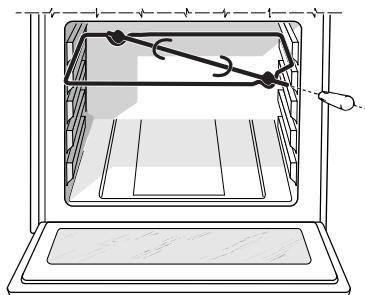

Come usare il girarrosto?

Posizionare la leccarda sul primo gradino e installare il supporto del girarrosto sul 4° gradino. Infilare la carne sullo spiedo e inserirlo nel foro previsto sul fondo del forno. Premere il pulsante di accensione del girarrosto per avviarlo.

Cosa fare in caso di spegnimento accidentale delle fiamme?

Chiudere immediatamente la manopola del bruciatore interessato e attendere almeno 1 minuto prima di tentare di riaccendere. Ciò evita un accumulo di gas.

Come adattare l'apparecchio a un altro tipo di gas?

L'adattamento deve essere effettuato da un tecnico qualificato. Comprende la sostituzione degli iniettori e la regolazione dei minimi. Fare riferimento alla tabella delle caratteristiche dei bruciatori e degli iniettori nel manuale.

Dove trovare i pezzi di ricambio?

Rivolgersi esclusivamente ai servizi di assistenza autorizzati HOTPOINT. Utilizzare sempre pezzi di ricambio originali per garantire la sicurezza e il corretto funzionamento dell'apparecchio.

MANUALE UTENTE C 247 G HOTPOINT

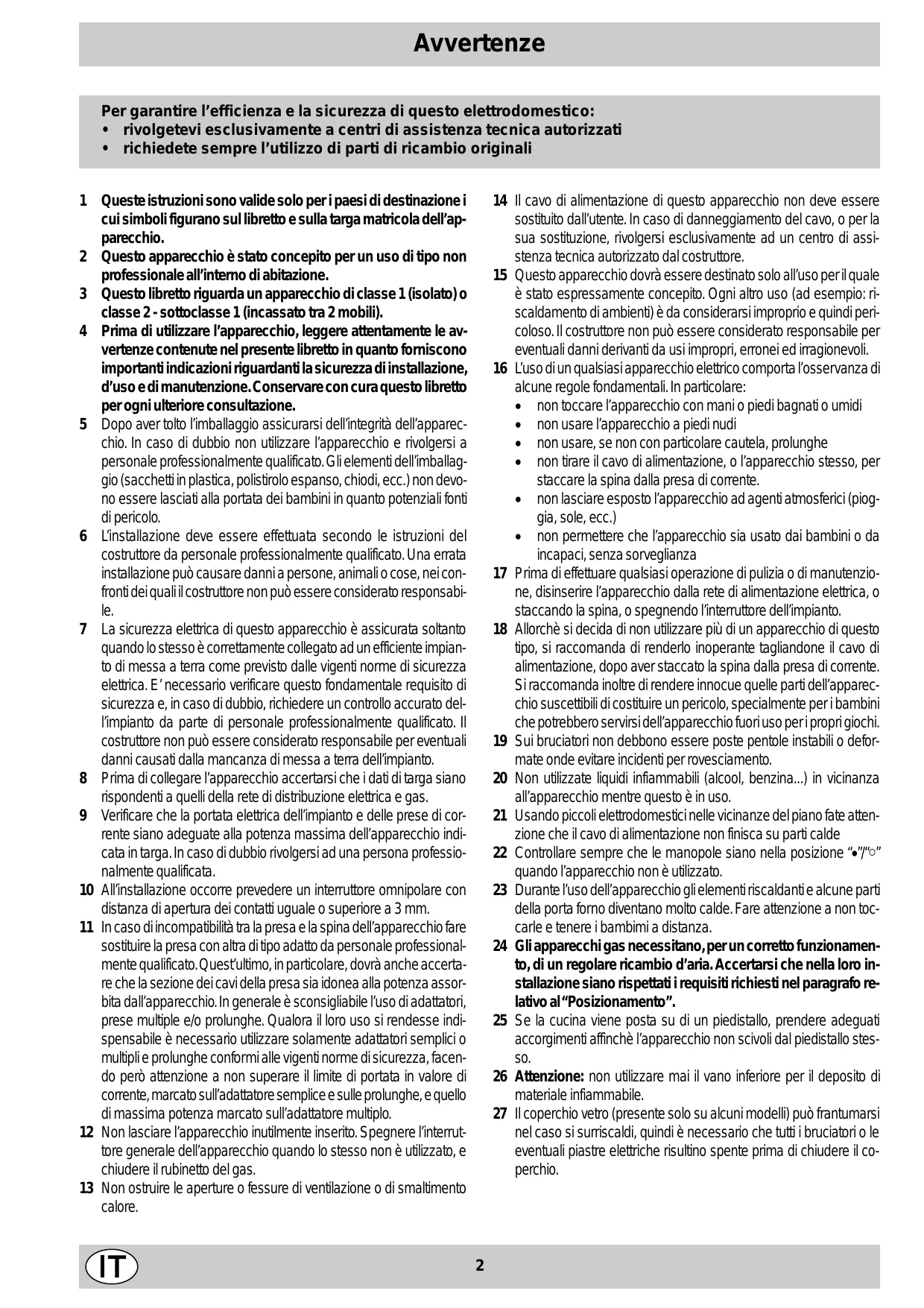

Per garantire l'efficienza e la sicurezza di quello elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati
• richiedete sempre l'utilizzo di parti di ricambio originali

1 Queste istruzioni sono valide solo per i paesi di destinazione i cui symboli figurano sul libretto e sulla targa matricola dell'apparecchio.
2 Questo appearecchio è stato concepito per un uso di tipo non professionale all'interno di abitazione.
3 Questo libretto riguarda un appearecchio di classe 1 (isolato) o classe 2 - sottoclasse 1 (incassato tra 2 mobili).
4 Prima di utilizzare l'apparecchio, leggere attendamente le avventenze contente nel presente libretto in quanto forniscono importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione. Conservare con cura questo libretto per agli ulterioriore consulazione.
5 Dop aer tolto l'imballaggio assicurarsi dell'integrita dell'apparecchio. In caso di dubbio non utilizzare l'apparecchio e rivolgersi a personale professionalmente qualificato. Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericol.
6 L'installazione deve essere effettuata secondo le istruzioni del costruttore da personale professionalmente qualificato. Una errata installazione cui可能导致 danni a persone, animali o cose, nei fronti dei quali il costruttore non può considerato responsabile.
7 La sicurezza elettrica di quello appearecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficente impianto di messa a terra come previsto delle vigenti norme di sicurezza elettrica. E' necessario verificare quello fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un controllo accurato del'impianto da parte di personale professionalmente qualificato. Il costruttore non può essere considerato responsable per eventuali danni causati alla mancanza di messa a terra dell'impianto.
8 Prima di collegare l'apparecchio accertarsi che i dati targa siano rispondenti a quelli della rete di distribuzione elettrica e gas.
9 Verificare che la portata elettrica dell'impianto e delle prese di corrente siano adeguate alla potenza massima dell'apparecchio indicata in targa. In caso di dubbio rivolgersi ad una persona professionale qualificata.
10 All'installazione occorre prevedere un interruptore omnipolare con distanza di aperture dei contatti uguali o superiore a 3 mm.
11 In caso di incompatibilità tra la presa e la spina dell'apparecchio fare sostituire la presa con altra di tipo adatto da personale professionlamente qualificato. Quest'stimo, in particolare, dovr'aanche accerta re che la sezione dei cavi della presa si idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolonghe. Qualora il loro uso si rendesse indisponsabile è necessario utilizzato solamente adattatori semplici o multipli e prolonghe conformi alle vigenti norme di sicurezza, facendo pero attenzione a non superare il limite di portata in valor di corrente, marcato sull'adattatore simplice e sulle prolonghe, e quello di massima potenza marcato sull'adattatore multiplo.
12 Non lasciare l'apparecchio inutilmente inserto. Spagnere l'interru-tore generale dell'apparecchio quando lo stesso non è utilizzato, e chiudere il rubinetto del gas.
13 Non ostruire le aperture o fessure di ventilazione o di smaltimento calore.

14 Il cavo di alimentazione di quello apparecchio non deve essere sostituito dall'utente. In caso di danneggiamento del cavo, o per la sua sostituzione, rivolgersi esclusivamente ad un centro di assistenza tecnica autorizzato dal costruttore.
15 Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamenteconcepto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quando pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
16 L'uso di un qualsiasti appearecchio elettrico comporta l'osservanza di alcune regole fondamentali. In particolare:

non toccare l'apparecchio con mani o piedi bagnati o umidi
non usare l'apparecchio a piedi nudi
non usare, se non con particolare cautela, prolonghe
- non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina alla presa di corrente.
non lasciare esesto l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.)
- non permettere che l'apparecchio sia usato dai bambini o da incapaci, alla sorveglianza

17 Prima di effettuare qualsi asi operazione di pulizia o di manutenzione, disinserire l'apparecchio alla rete di alimentazione elettrica, o staccando la spina, o spegnendo l'interruttore dell'impianto.
18 Allorché si decide di non utilizzato più di un appearecchio di quello tipo, si raccomanda di renderlo inoperante tagliandone il cavo di alimentazione, dopo aver staccato la spina alla presa di corrente. Si raccomanda inoltre di renderere innocue delle parti dell'apparecchio suscettibili di costituire un pericolo, specialmente per i bambini che potrebbero serviri dell'apparecchio fuori uso per i propri giochi.
19 Sui bruciatori non debbono essere poste pentole instabili o deformate onde evitare incidenti per rovesciamento.
20 Non'utilizzate liquidi infiammabili (alcool, benzina...) in vicinanza all'apparecchio quando è in uso.
21 Usando piccoli elettrodomestici nelle vicinanze del piano fate attenzione che il cavo di alimentazione non finisca su parti calde
22 Controllare sempre che le manopole siano nella posizione “ ”/“○” quando l'apparecchio non è utilizzato.
23 Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
24 Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installmentazione siano rispettati i requisiti richiesti nel paragrafo relativivo al "Posizionamento".
25 Se la cucina viene posta su di un piedistallo, prendere adeguati accordimenti affinchè l'apparecchio non scivoli dal piedistallo stesso.
26 Attenzione: non utilizzato mai il vano inferiore per il deposito di materiale infiammabile.
27 Il coperchio vetro (presente solo su alcuni modelli) più frantumarsi nel caso si surriscaldi, quando è necessario che tutti i brucitori o le eventuali piastre elettriche risultino spente prima di chiudere il coperchio.

Le istruzioni che seguono sono rivolte all'installatore qualificato affinché compia le operazioni di INSTALLazione regolazione e manutenzione technique nel modo più correttto e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, manutenzione etc. delve essere eseguito con la cucina elettricamente disinserita.

Posizionamento

Importante: quello apparecchio più essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Debbono essere osservati i seguenti requisiti:

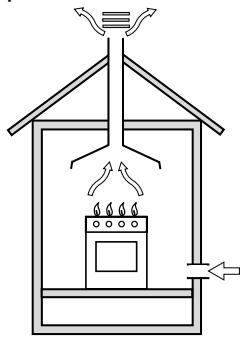

a) Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizazotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

In camino o in canna fumaria ramificata

(riservata agli appearecchi di cottura)

Direttamente all'esterno

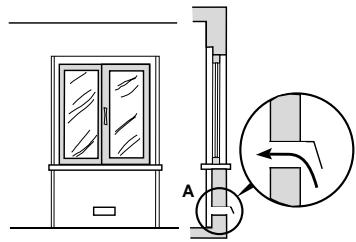

b) Il locale deve prevedere unsystema che consenta I'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3 /h per kW di potenza installata. Il systema cui siere assere realizzato prelevando direttamente I'aria dall'esterno dell'edificio tramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentallymente ostruito. Per gli appearecchi privi sul piano di lavoro, del dispositivo di sicurezza per assenza di fiamma, le aperture di ventilazione debbono essere maggiorate nella misura del 100% , con un minimo di 200cm^2 (Fig.A).Ovvero,in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con I'esterno come sopra descririto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da letto (Fig.B).

Particolare A
Esempi di aperture di ventilazione
per l'aria comburrente
Fig. A

Locale
Maggiorazione della fessura fra
porta e pavimento
Fig.B

c) Un utilizzo intensivo e prolongato dell'apparecchio può necessitar di una aerazione supplementare per esempio l'apertura di una finestra o una aerazione più efficace augmentando la potenza di spirazione meccanica se esta esiste.

d) I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture verso l'esternoosi da permettere l'evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

Livellamento

Per poter livellare la cucina vengono forniti dei piedini di regolazione. In caso di necessità questi piedini sono essere avvitati nelle apposite sedi poste negli angoli alla base della cucina.

Montaggio gambe (presente solo su alcuni modelli)

Vengono fornite delle gambe da montare ad incastro sotto la base della cucina.

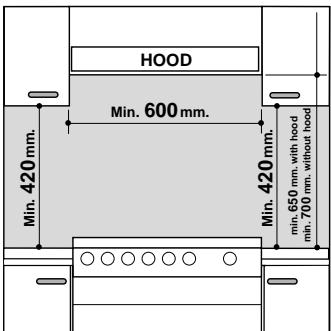

Installazione della cucina

E' possibile l'installazione a bianco di mobili la cui altezza non superi quella del piano di lavoro. La parete aicontutto con la parete posteriore della cucina deve essere in materia ininfiammabile. Durante il funzionamento la pare- te posteriore della cucina cui raggiungere una tempera- tura di 50^ superiore a quella ambiente. Per una corretta installatione della cucina vanno osservate le seguenti precauzioni:

a) L'apparecchio può essere posto in cucina, in sala da pranzo o in un monolocale, ma non in bagno.
b) I mobili attorno all'apparecchio devono essere posti ad almeno 200~mm dal top della cucina, nel caso in cui la superficie dell'apparecchio si trovi più in alto del loro piano di lavoro. Le tende non devono essere posizzone dietro la cucina o a meno di 200~mm dai lati dell'apparecchio.

c) Eventuali cappe devono essere installate secondo leindicazioni contenate nel libretto di istruzioni cappe.
d) Allorché la cucina venga installata sotto un pensile, quest'ultimo dovrà mantenere una distance minima dal piano di 420 mm (millimetri). La distance minima a cui possono essere posizionati mobili da cucina inflammabili direttamente sopra il piano di lavoro è di 700 mm.
e) La parete a fatto con la parete posteriore della cucina deve essere in materiale ininfiammabile.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrè essere effettuato come prescritto delle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas". Su alcuni modelli l'alimentazione del gas può essere differentemente da destra o da sinistra a seconda dei casi; per cambiare il collegamento è necessario invertire il portagomma con il tappo di chiusura e sostituire la guarnizione di tenuta (in dotazione con l'apparecchio). Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme Nazionali in vigore.

Importante: per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei brucatori ed ugelli".

Allaccio con tubo flessibile

Eseguire il collegamento per mezzo di un tubo flessibile per gas rispondente alle caratteristiche indicate nelle norme UNI-CIG 7140. Il diametro interno del tubo da utilizzazione deve essere:

• 8mm per alimentazione con gas liquido;
• 13mm per alimentazione con gas metano.

In particolare, per la messa in opera di tali tubi flessibili, debbono essere rispetto le seguenti prescrizioni:

• Non deve essere in nessun punto del suo percorso a fatto con parti che siano a temperature maggiori di 50^ ;
• Abbia una lunghezza inferiore a 1500 ~mm ;
• Non sia soggetti ad alcun sforzo di trazione e di torsione, inoltre non deve presentare curveccessamente strette o strozzature;
  Non venga a contatto con corpi taglienti, spigoli vivie con parti mobili o schiacciato;
• Deve essere facilemente ispezionabile lungo tutto il percorso allo scopo di poter controlling il suo stato di conservazione;

Assicurarsi che il tubo sia ben calzato alle sue due estremità e fissarlo per mezzo di fascette di serraggio conformi alla UNI-CIG 7141. Qualora una o più di queste condizioni non possa essere rispetto, bisognerà ricorrere ai tubi metallici flessibili, conformi alla norma UNI-CIG 9891. Allorchè la cucina venga installata secondo le condizioni della classe 2 sottoclasse 1 è opportuno collegarsi alla rete gas solamente tramite tubo metallico flessibile conforme alla UNI-CIG 9891.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Elimare il portagomma più presente sull'apparecchio. Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico. Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm.

Controllo tenuta

Importante: ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato sulla targhettaATTERISTiche, nel caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore omnipolare con aperture minima fra i contatti di 3 mm. dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazioneDeve essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50^ a quella ambiente. Prima di effettuare I'allacciamo accertarsi che:

• la valvola limitatrice e l'impianto domestico possano sostortare il carico dell'apparecchiatura (vedi targhetta caratteristica);
• l'impiano di alimentazione sia munito di efficace collegamento a terra secondo le norme e le disposizioni di legge;
• la presa o l'interrottore omnipolare siano fácilmente raggiungibili con il piano installato.

N.B: non utilizzato riduzioni, adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature. La spina e la presa devono essere lavoramente accesibili.

Adattamento del piano ai diversi tipi di gas

Per adattare la cucina ad un tipo di gas diverso da quello per il quale esta è predisposta (indicato sulla etichetta fissata al coperchio), occorre effettuare le seguenti operazioni:

a) Sostituire il portagomma già montato con quello tenuto nella confezione "accessori della cucina".

Attenzione: Il portagomma per gas liquido porta stampigliato il numero 8, quello per gas metano il numero 13). Avvalersi come unque di una guarnizione di tenuta nuo

va.

b) Sostituzione degli ugelli dei bruciatori del piano:

• togliere le griglie e sfilare i brucatori dalle loro sedi;

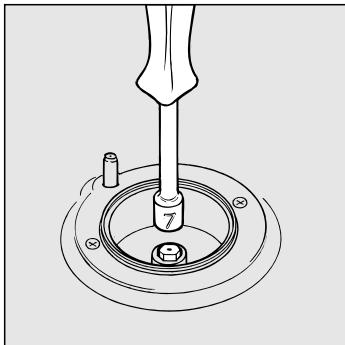

• svitare gli ugelli, servendosi di una chiave a tubo da 7 mm, e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei brucatori ed ugelli").
• rimettere in posizione tutti i componenti seguito le operazioni inverse rispetto alla sequenza di cui sopra.

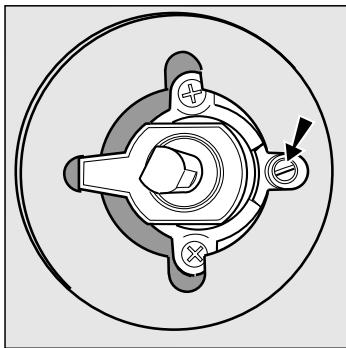

c) Regolazione minimi dei brucitori del piano:

• portare il rubinetto sulla posizione di minimo;
• togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.

N.B.: nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.

• verificare poi che ruotando rapidamente il rubinetto alla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.
  d) Regolazione aria primaria dei brucitori del piano:

I bruciatori non necessitano di alcuna regolazione dell'aria primaria.

Adattamento delorno gas ai diversi tipi di gas

a) Sostituzione dell'uglio del bruciatore delorno:

• togliere il cassetto scaldavivande;

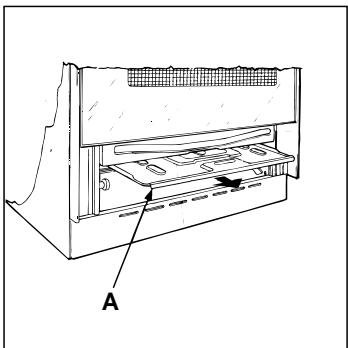

• sfilare la protezione scorrevole "A" (Fig.C);

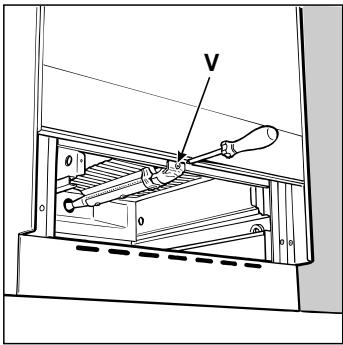

• rimuovere il bruciatore del forno dopo aver molto la vite "V" (vedi Fig. D); L'operazione viene facilitata togliendo la porta del forno.
• svitare l'ugello del bruciatore forno servendosi dell'apposita chiave a tubo per ugelli (vedi Fig. E), o migliorava una chiave a tubo di 7 mm e sostiturlo con quello adatto al nuovo tipo di gas (vedi tabella 1).

Fig. C

Fig. D

Fig.E

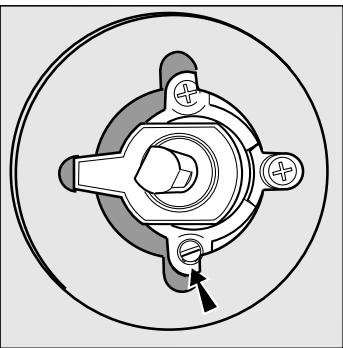

b) Regolazione del minimo del bruciatoreorno gas termostatato (vedi figura):

• accendere il bruciatore come descripto al paragrafo "la manopola del forno" del libretto d'uso;
• portare la manopola sulla posizione di Min dopo aver lasciato la stessa per 10 minuti circa in posizione Max.
• togliere la manopola;

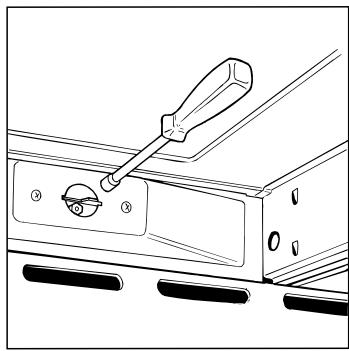

• agire sulla vite di regolazione posta all'esterno dell'astina del termostato fino ad ottener una piccola fiamma regolare;

N.B.: nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.

• verificare poi che ruotando rapidamente la manopola alla posizione Max a quella di Min o con rapide aperture e chiusure della porta del forno non si abbiano spegnimenti del bruciatore.

Porre particolare attenzione ai cavi delle candele ed ai tubi delle termocoppie.

Attenzione

Al termine dell'operazione sostuire la vecchia etichetta di taratura con quella correspondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.

Nota

Qualora la pressione del gas utilizzato via diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo UNI-CIG 7430 "regolatori per gas canalizzati").

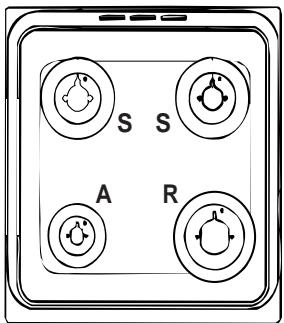

Caratteristiche dei bruciatori ed ugelli

Tabella 1				Gas Liquido				Gas Naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.*)		By-Pass 1/100 (mm)	ugello 1/100 (mm)	portata* g/h		ugello 1/100 (mm)	portata* l/h
		Nomin.	Ridot.			***	**
Rapido (Grande)(R)	100	3.00	0.7	41	87	218	214	128	286
Semi Rapido (Medio)(S)	75	1.90	0.4	30	70	138	136	104	181
Ausiliario (Piccolo)(A)	51	1.00	0.4	30	52	73	71	76	95
Forno	-	3.10	1.0	46	85	225	221	132	295
Pressioni di alimentazione	Nominate (mbar) Minima (mbar) Massima (mbar)					28-30	37	20
						20	25	17
						35	45	25

• A 15°C e 1013 mbar- gas secco
  Propano P.C.S. = 50,37 MJ/Kg
  * Butano P.C.S. = 49,47 MJ/Kg
  Naturale P.C.S. = 37,78 MJ/m³

C 247 G1

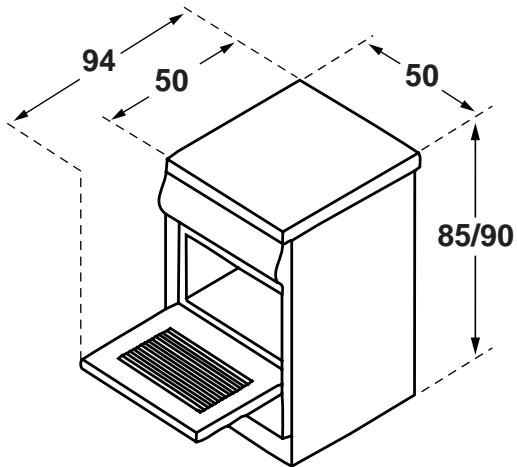

Caratteristiche tecniche

Forno:

Dimensioni (HxLxP): 34x39x38 cm

Volume: 50 litri

Dimensioni utili del cassetto scaldavivande:

larghezza cm. 42

profondita cm. 44

altezza cm. 23

Tensione e frequenza di alimentazione:

vedi targhetto caratteristiche

Bruciatori:

adattabili a tutti i tipi di gas indicati nella targhetto caratteristica situata all'interno della ribaltina oppure, una volta aperto il cassetto scaldavivande, sulla parete

internasinistra.

CE

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

73/23/CEE del 19/02/73 (Bassa Tensione) e successivi- ve modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnètica) e successive modificazioni;
- 90/396/CEE del 29/06/90 (Gas) e successive modificazioni;
- 93/68/CEE del 22/07/93 e successive modificazioni.

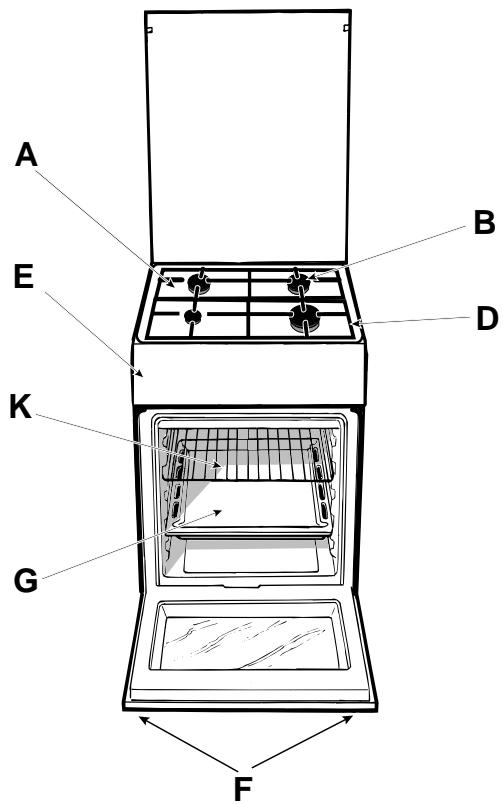

A. Piano di contentimento eventuali trabocchi

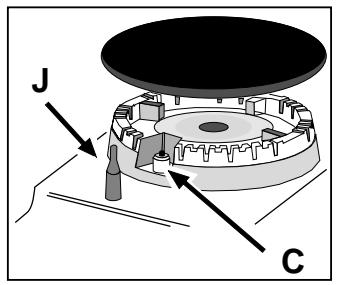

B. Bruciatore a gas
C. Dispositivo di accensione istantanea elettronica (presente solo su alcuni modelli)
D. Griglia del piano del lavoro
E. Crucotto
F. Piedini regolabili
G. Leccarda o piatto di cottura
J. Dispositivo di sicurezza dei bruciatori del piano (presente solo su alcuni modelli)

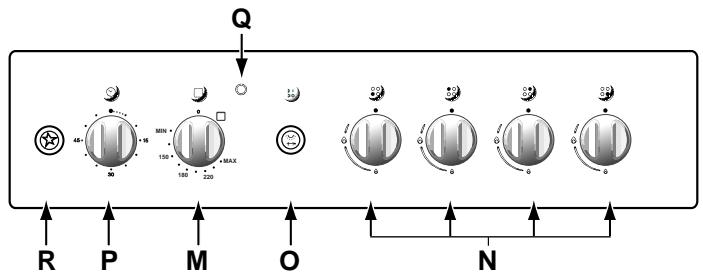

K. Griglia ripiano del forno
M. Manopola delorno e del grill
N. Manopole di lavoro dei bruciatori a gas del piano di cottura
O. Pulsante luce forno e girarrosto
P. La manopola del contaminuti (presente solo su alcuni modelli)
Q. La spia del grill
R. Accensione elettronica dei bruciatori del piano (presente solo su alcuni modelli)

Istruzioni per l'uso

La selezione delle varie funzioni presenti nella cucina avviene agenda sui dispositivi ed organi di lavoro posti sul cruscotto dello stesso.

Le manopole di lavoro dei bruciatori a gas del piano di cottura (N)

In corrispondenza di ciascuna delle manopole è indicata, con un cerchietto piano, la posizione del bruciatore a gas da esta comandato. Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massimo Ciascun bruciatore più funzionare al massimo della sua potenza, al minimo, o con potenze intermediie. In relazione a questo diverse prestazioni, sulla manopola,或者其他 alla posizione di spento, individuata dal significolo quando this is post to corrispondenza della tacco di riferimento, sono indicate le posizioni di massimo e di minimo.

Esse si ottengono facendo ruotare la manopola im senso antiorario alla posizione di spento. Per spegnere il brucia-

tore occorre invece ruotare la manopola in senso orario fino all'arresto (correspondente di nuovo al symbolo ).

Accensione elettronica dei brucitori del piano

Alcuni modelli sono dotati di accensione istantanea elettronica dei brucitori a gas del piano di cottura: anni sono riconoscibili per la presenza del dispositivo di accensione (vedi dettaglio C). Questo dispositivo entra in funzione esercitando una leggera pressione sul pulsante “R” identificato dal symbolo . Per accendere il bruciatore prescelto è percò sufficiente premere il pulsante “R” e contemporaneamente premere a fondo e ruotare in senso antiorario la manopola corrispondente fino all'avenu-ta accensione. Per un'accensione immediata è consigliabile prima premere il pulsante poi ruotare la manopola.

Avvertenza: nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di commando e non ritentare l'accensione se non dato almeno 1 minuto.

Modelli con dispositivo di sicurezza contro fughe di gas per i bruciatori del piano (presente solo su alcuni modelli)

Potete identificare quosti modelli per la presenza del dispositivo (Vedi dettaglio J).

Importante: dato che i brucitori del piano sono dotati di dispositivo di sicurezza, dopo l'accensione del bruciatore, è necessario mantenere premuta la manopola per circa 6 secondi in modo da consentire il passaggio del gas finché non si scalda la termocoppia di sicurezza.

Attenzione: Alla prima accensione consigliamo di far funzionare il forno a vuoto per circa mezz'ora con il termostato al massimo e a porta chiusa. Quindi trascorso tale tempo spegnerlo, aprite la porta ed areare il locale. L'odore che talvolta si avverte durante但这a operazione è dovuto all'evaporazione delle sostanze usate per proteggere il forno durante l'intervallo di tempo che intercorre tra la produzione e l'installazione del prodotto.

Attenzione: Utilizzato il primo ripiano dal basso solamente nel caso di cotture con girarporto (ove presente). Per le altre cotture non utilizzate mai il primo ripiano dal basso e non appoggiate mai oggetti sul fondo del forno quando state cuocendo perché potreste causare danni allo smalto. Ponete sempre i Vostri recipienti di cottura (pirofile, pellicole di alluminio, ecc. ecc.) sulla griglia in dotazione con l'apparecchio appositamente insertita nelle guide del forn.

La manopola del forno e del grill (M)

E' il disposativo che permette di selezionare le diverse funzioni del forno e di scegliere la temperature di cottura più idonea ai cibi da cuocere fra nelle indicate sulla manopola stessa (comprese fra Min e Max).

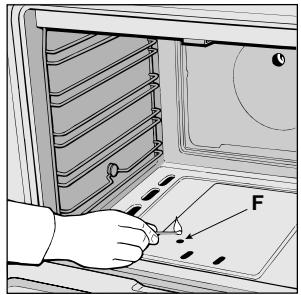

Per accendere il bruciatore forno, avvicinare al foro "F" una fiamma o un accenditore, contemporaneamente premere a fondo e ruotare la manopola forno in senso antiorario fino alla posizione Max.

Dato che la cucina è dotata di dispositivo di sicurezza è necessario Maintainere premuta la manopola per circa 6 secondi in modo da consentire il passaggio del gas.

La selezione della temperatura di cottura si ottiene facendo corrispondere l'indicazione del valore desiderato con il riferimentoippo sul cruscotto; la gamma completa delle temperature ottenibili è riportata qui sotto.

Min	•	150	•	180	•	220	Max
140	145		160		200		250

La temperatura impostata viene automaticamente raggiunta e mantenuta costante dall'organo di controllo (il termosta-

to) comandato alla manopola.

Premendo a fondo e ruotando la manopola "M" fino alla posizione si mette in funzione il grill a raggi infrarossi, che permette la doratura dei cibi及其他 ad essere consigliato per la cottura di arrosti (braciole, salsicce, roast-beef).

Avverenza importante: nel caso di una estinzione accidentale delle fiamme dei bruciatori delorno, chiudere la manopola di lavoro del bruciatore e non riaccendere il bruciatore prima di un minuto.

Il gitarrosto

Per azionare il girarrostoprocedere nel modo seguente:

a) posizionare la leccarda al 1^ ripiano;
b) insere l'apposto sostegno del girarrosto al 4^ ripiano e posizionare lo spiedo inserendolo,trasverso l'apposto foro,nel girarrosto positizonato nel retro del forno;
c) azionare il girarrostopremendo il pulsante "O".

Il pulsante per l'accensione della luce delorno (O)

E' quello individuato dal symbolo e consente con l'accensione della lampada all'interno del forno, di seguire l'andamento della cottura senza aprir la porta.

Il contaminuti

Perutilizzare il contaminuti occorre caricare la suoneria ruotando la manopola "P"di un giro quasi completo in senso orario;quindi, tornando indietro,impostare il tempo desiderato facendo coincidere con il riferimento fisso del frontalino il numero corrispondente ai minuti prefissati.

La spia di funzionamento del grill (Q)

Risulta accesa quando sia statoMESSO in funzione un qualsvoglia elemento elettrico riscaldante delorno.

Attenzione

Durante la cottura la porta del forno è calda, impedite che i bambini vi si avvicinino.

ATTENZIONE

Per rimuovere la protezione scorrevole "A" svitare la vite "S". Alla fine delle operazioni rimontare la protezione e bloccarla con la vite "S".

Prima di utilizzare ilorno accertarsi che la protezione scorrevole "A" sua fissata nella posizione corretta.

Consigli pratici per l'uso dei brucitori

Al fine di ottenerile il massimo rendimento è utile ricordare quando segue:

• utilizzato recipienti adeguati a ciascun bruciatore (vedere tabella) alfine di evitare che le fiamme fuoriescano dal fondo dei recipienti.
• utilizzato solamente recipienti a fondo piatto.
• al momento dell'ebollizione ruotare la manopola sino alla posizione di minimo.
• utilizes sometime recipients con coperchio.

Bruciatore	Ø Diametro recipienti (cm)
Rapido (R)	24 – 26
Semi Rapido (S)	16 – 20
Ausiliario (A)	10 – 14

Vano inferiore (presente solo su alcuni modelli)

Sotto il forno è presente un vano che più essere utilizzato per il deposito di accessori o casseruole. Per aprire lo sportello è necessario farlo ruotare verso il basso.

Attenzione: non utilizzato mai il vano per il deposito di materiale inflammabile.

Kit Porta Forno

Al fine di ottenere una temperatura più bassa della porta forno durante il funzionamento, ed un minor consumo di energia, è disponibile un kit supplementare di protezione. Questo kit dovrebbe essere montato in caso di presenza di bambini piccoli. Per fare quello è necessario acquista re il kit codice ricambio 076650 presso un rivenditore autorizzato o presso il Servizio Assistenza Tecnica riportato sulla lista fornita a corredo.

Consigli pratici per la cottura

Ilorno mette a vostra disposizione una vasta gamma di possibilità che consentono di cuocere agli cibo nella maniera migliorare. Con il tempo potrete sfruttare al meglio quello versatile apparentecchio di cottura, pertanto le note riportate di seguito sono solamente delleindicazioni di massima che potrete ampliare con la vostra esperienza personale.

Cottura dei dolci

Nella cottura dei dolci informate sempre aorno caldo, attendete la fine di preriscaldamento, (circa 10-15 minuti). Le temperature sono normalmente nell'intorno di 160^ . Non aprite la porta durante la cottura, per evitare un abbassamento del dolce. Gli impasti sbattuti non devono essere troppo fluidi, per non prolongare troppo i tempi di cottura. In generale:

Dolce troppo secco

La prossima volta impostate una temperatura di10°C superiore e riducete il tempo di cottura.

Dolce si abbassa

Usate meno liquido o abbassate la temperatura di 10°C.

Dolce scuro superiormente

Inseritelo ad altezza inferiore, impostate una temperatura più Bassa e prolongate la cottura.

Buona cottura esterna, ma interno colloso

Usate meno liquido, riducete la temperatura, aumento il tempo di cottura.

Dolce non si stacca dallo stampo

Ungete bene lo stampo e cospargeteloanche con un po di farina.

Cottura del pesce e della carne

La carne deve pesare almeno 1 Kg. per evitare che si asciughi troppo. Per le carni bianche, i volatili ed il pesce utilizzate temperature basse (150°C-175°C). Per le carni rosse che si vuole siano ben cotte all'esterno conservando all'interno il sugo, è bene iniziare con una temperatura iniziale alta (200-220°C) per breve tempo, per poi diminuirla successivamente. In generale, più grosso è l'arrosto, più bassa dovrà essere la temperatura e più lungo il tempo di cottura. Ponete la carne da cuocere al centro della griglia ed inserte sotto la griglia la leccarda per raccogliere i grassi. Inserite la griglia in modo che il cibo si trovi al centro delorno. Se volete più calore da quello, utilizzate i ripiani più bassi. Per ottenere arrosti saporiti bardate la carne con lardo o pancetta e posizionatela in modo che sia nella parte superiore.

Utilizzo del grill

Importante: effettuare la cottura al grill con porta del forno chiusa, ciò per ottenere unitamente ai migliorari risultati un sensibile risparmio di energia (10% circa).

Nell'utilizzato delle funzioni grill disponete la griglia sugli ultimi ripiani partendo dal basso (vedi tabella cottura) dopodiché, per raccogliere i grassi ed evitare la formazione di fumo, disponete una leccarda nel primo ripiano dal basso.

Prima di anni operazione disinserire elettricamente la cucina. Per una lunga durata della cucina è indispensable eseguire frequentlymente una accurata pulizia generale, tenendo presente che:

per la pulizia non utilizzato appearecchi a vapore
- le parti smaltate e i pannelli autopulenti, se presenti, vanno lavate con acqua tiepida perché usare polveri abrasive e sostanze corrosive che potrebbero rovinar-le;
- l'interno del forno va pulito, con una certa Frequenza, quando è ancora tiepido usingo acqua calda e deterrsivo, risciacquando ed asciugando poi accuramente;
- gli spartifiamma vanno lavati frequently con acqua calda e detersivo avendo cura di eliminare le incrostazioni;
- nelle cucine dotate di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istan-tanea elettronica e verificare che i fori di uscita del gas degli spartifiamma non siano ostruiti;
- l'acciaio inox può rimonere macchiato se rimane a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (continenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.
- nei modelli dotati di coperchio in cristallo la pulizia si effettua con acqua calda evitando l'impiego di panni ruvidi o sostanze abrasive.

N.B.: evitare di chiudere il coperchio fino a che i bruciatori gas sono ancora caldi. Eliminare eventuali li-liquidi presenti sul coperchio prima di aprirlo.

Importante: controllare periodicamente lo stato di conservazione del tubo flessibile di collegamento gas e sostuirlo non appena presente quale anomalia; è consigliabile la sostituzione annuale.

Sostituzione della lampada nel vano fornò

• Togliere l'alimentazione al forno tramite l'interruttore omnipolare utilizzato per il collegamento del forno al-l'impiano elettrico, o scollegare la spina, se accessibile;
• Svitare il coperchio in vetro del portalampada;
• Svitare la lampada e sostituirla con una resistente ad alta temperatura (300^) con questo caratteristiche:

Tensione 230V

• Potenza 25W

• Attacco E14

• Rimontare il coperchio in vetro e ridate alimentazione al forno.

Ingrassaggio dei rubinetti

Con il tempo più verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.

N.B.: Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

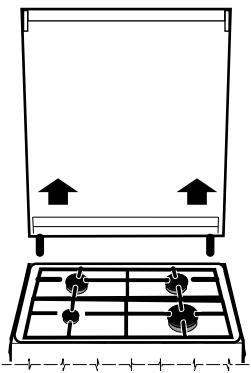

Estrazione del coperchio

Il coperchio della cucina può essere rimoso per facilitarne la pulizia. Per rimuovere il coperchio, è necessario partirlo completamente e tirare verso l'alto (vedi figura)

Consigli pratici per la cottura

Cibo da cucinare	Peso (Kg)	Posizione cottura ripiani dal basso	Temperatura (°C)	Tempo di preriscaldamento (minuti)	Tempo di cottura (minuti)
Pasta
Lasagne	2.5	3	210	10	60-75
Cannelloni	2.5	3	200	10	40-50
Paste gratinate	2.5	3	200	10	40-50
Carne
Vitello	1.7	3	200	10	85-90
Pollo	1.5	3	220	10	90-100
Anatra	1.8	3	200	10	100-110
Coniglio	2.0	3	200	10	70-80
Maiale	2.1	3	200	10	70-80
Agnello	1.8	3	200	10	90-95
Pesce
Sgombri	1.1	3	180-200	10	35-40
Dentice	1.5	3	180-200	10	40-50
Trota al cartoccio	1.0	3	180-200	10	40-45
Pizza
Napoletana	1.0	3	220	15	15-20
Torte
Biscotti	0.5	3	180	15	30-35
Crostata	1.1	3	180	15	30-35
Torte salute	1.0	3	180	15	45-50
Torte lievitate	1.0	3	165	15	35-40
Cottura al grill
Bistecche di vitello	1	4		5	15-20
Cotolette	1,5	4		5	20
Hamburger	1	3		5	7
Sgombri	1	4		5	15-20
Toast	n.° 4	4		5	5
Cottura al grill con girarporto
Vitello allo spiedo	1	-		5	70-80
Pollo allo spiedo	2	-		5	70-80
Cottura al grill con girarporto multispiedo (presente solo su alcuni modelli)
Spiedini di carne	1,0	-		5	40-45
Spiedini di verdura	0,8	-		5	25-30

NB: i tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al grill la leccarda va posta sempre al 1^ ripiano a partire dal basso.
