GNF 65 A Professional - Seghetto BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega circolare a tuffo
Marca	Bosch
Modello	GNF 65 A Professional
Diametro lama	65 mm
Profondità di taglio massima	20 mm
Velocità a vuoto	3500 - 5000 giri/min
Potenza assorbita	650 W
Tensione di alimentazione	230 V
Peso	2,5 kg
Dimensioni (L x l x h)	300 x 200 x 150 mm circa
Funzioni principali	Taglio a tuffo, taglio ad angolo, guida parallela
Manutenzione e pulizia	Pulire regolarmente le fessure di ventilazione e la lama. Usare un panno asciutto.
Sicurezza	Freno lama elettronico, cappuccio di protezione, interruttore di sicurezza
Ricambi e riparabilità	Lame, spazzole al carbonio, guide disponibili presso il servizio Bosch
Informazioni generali	Uso professionale per pannelli e materiali sottili

Domande frequenti - GNF 65 A Professional BOSCH

Qual è la profondità di taglio massima della sega Bosch GNF 65 A Professional?

La profondità di taglio massima è di 20 mm, ideale per pannelli sottili.

Quale diametro lama utilizza la GNF 65 A?

Utilizza una lama da 65 mm di diametro con un foro standard.

Come regolare la profondità di taglio?

Utilizzare la rotella di regolazione situata sul lato della sega. Allentare, regolare e serrare.

Posso usare questa sega per tagli ad angolo?

Sì, la base inclinabile consente tagli ad angolo fino a 45 gradi.

Che potenza ha il motore?

Il motore sviluppa 650 W, sufficiente per materiali morbidi e legno.

Come effettuare la manutenzione della sega Bosch GNF 65 A?

Pulire regolarmente le fessure di ventilazione con una spazzola e controllare l'usura delle spazzole.

Dove acquistare i ricambi?

I ricambi sono disponibili presso i rivenditori Bosch autorizzati o online sul sito ufficiale.

La sega viene fornita con una guida parallela?

Sì, una guida parallela è inclusa nella confezione per tagli precisi.

Che tipo di lama devo usare?

Utilizzare una lama per sega circolare da 65 mm adatta al materiale (legno, plastica, metalli non ferrosi).

Come cambiare la lama?

Scollegare la sega, bloccare la lama con il bloccalama, svitare la vite centrale, sostituire la lama e riavvitare.

MANUALE UTENTE GNF 65 A Professional BOSCH

it Istruzioni originali

el Össervankalika

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. - Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche. Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti. Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.

In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre. Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per troncatrici

La cuffia di protezione relativa all'elettroutensile deve essere applicata in modo sicuro e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza. Questo significa che la parte dell'utensile abrasivo che, senza protezione, è rivolta verso l'operatore, deve essere ridotta al minimo possibile. Avere cura di tenersi lontani e impedire ad altre persone nelle vicinanze di avvicinarsi al disco abrasivo rotante. La cuffia di protezione ha il compito di proteggere l'operatore da frammenti e da contatto accidentale con l'utensile abrasivo. Per l'elettroutensile utilizzare esclusivamente mole da taglio rinforzate oppure diamantate. Il semplice fatto che un accessorio possa essere fissato sull'elettroutensile non garantisce un impiego sicuro. Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. Gli utensili abrasivi possono essere impiegati esclusivamente per le possibilità applicative esplicitamente raccomandate. Per esempio: non effettuare mai lavori di levigatura con la superficie laterale di una mola da taglio. Le mole da taglio sono previste per l'asportazione di materiale con il bordo del disco. Esercitando carichi laterali su questi utensili abrasivi vi è il pericolo di romperli. Per il disco abrasivo selezionato utilizzare sempre flange di serraggio non danneggiate e che siano della corretta dimensione. Flange adatte hanno una funzione di corretto supporto del disco abrasivo, riducendo così il più possibile il pericolo di una rottura del disco abrasivo stesso. Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sufficienza. Dischi abrasivi e flange devono adattarsi perfettamente all'alberino dell'elettroutensile. Accessori che non si adattano perfettamente all'alberino dell'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo. Non utilizzare mai dischi abrasivi danneggiati. Prima di ogni utilizzo controllare i dischi abrasivi in merito a scheggiature e crepe. Se l'elettroutensile oppure il disco abrasivo dovesse cadere, controllare che lo stesso non abbia subito alcun danno oppure utilizzare un disco abrasivo intatto. Una volta controllato e montato il disco abrasivo, far funzionare l'apparecchio per la durata di un minuto con il numero massimo di giri, avendo cura di tenersi lontani e impedendo anche ad altre persone di avvicinarsi al disco abrasivo rotante. Nella maggior parte dei casi dischi abrasivi danneggiati si rompono nel corso di questo periodo di prova.

Indossare abbigliamento di protezione. A seconda dell'applicazione in corso, utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito. Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. - Tenere l'apparecchio esclusivamente per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica. Tenere il cavo di collegamento elettrico lontano dagli utensili rotanti. Perdendo il controllo sull'apparecchio, il cavo elettrico potrebbe essere tagliato oppure alferrato e la mano oppure il braccio potrebbe venire a contatto con l'utensile rotante. Non appoggiare mai l'elettroutensile prima che l'utensile si sia completamente arrestato. L'utensile rotante può venire a contatto con la superficie di appoggio causando l'eventuale perdita di controllo dell'elettroutensile. Mai trasportare l'elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore. Pulire regolarmente le feritoie di ventilazione dell'elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. ▶ Non utilizzare mai l'elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali. Non utilizzare mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica.

Contraccolpo e relative avvertenze di pericolo

▶ Un contraccolpo è la reazione improvvisa in seguito ad agganciamento oppure blocco di un disco abrasivo rotante. L'agganciamento oppure il blocco causano un arresto improvviso dell'utensile rotante. Di conseguenza l'elettroutensile non più controllabile viene accelerato al punto di

blocco in direzione opposta a quella della rotazione dell'utensile.

Se p. es. un disco abrasivo rimane agganciato oppure bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che è inserito nel pezzo in lavorazione può rimanere impigliato causando la rottura del disco abrasivo oppure un contraccolpo. Il disco abrasivo si avvicina oppure si allontana dall'operatore a seconda del senso di rotazione del disco che ha nel momento in cui si blocca. In questi casi i dischi abrasivi possono anche rompersi.

Un contraccolpo è la conseguenza di un uso non appropriato oppure non corretto dell'elettroutensile. Lo stesso può essere evitato prendendo misure precauzionali come descritto di seguito.

Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare per avere sempre il maggior controllo possibile su forze di contraccolpo o momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione, l'operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. Non avvicinare mai la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo, il portautensili o accessorio potrebbe passare sulla Vostra mano. Evitare di avvicinarsi al settore anteriore e posteriore della mola da taglio rotante. Il contraccolpo provoca uno spostamento improvviso dell'elettroutensile che si sviluppa nella direzione opposta a quella della rotazione del disco abrasivo al punto di blocco. ▶ Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. Non utilizzare seghe a catena oppure lame dentellate e mole diamantate segmentate con fessure larghe più di 10 mm. Questi accessori causano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile. Evitare un blocco della mola da taglio oppure di esercitare una pressione di contatto troppo elevata. Non effettuare tagli eccessivamente profondi. Un sovraccarico della mola da taglio aumenta la sua sollecitazione e la rende maggiormente soggetta ad angolature improprie o a blocchi, creando in questo modo il pericolo di un contraccolpo oppure della rottura dell'utensile abrasivo. Qualora la mola da taglio dovesse bloccarsi oppure dovesse essere interrotto il lavoro, spegnere l'apparecchio e tenerlo fermo fino a quando la mola non si sarà fermata completamente. Non tentare mai di estrarre la

mola da taglio in funzione dal taglio poiché potrebbe verificarsi un contraccolpo. Determinare ed eliminare la causa per il blocco.

Non rimettere mai in funzione l'elettroutensile finché si trova ancora nel pezzo in lavorazione. Prima di continuare il taglio, attendere che il disco abrasivo da taglio abbia raggiunto la massima velocità, procedendo con la dovuta attenzione. In caso contrario, il disco potrebbe restare agganciato, sbalzare dal pezzo o provocare un contraccolpo. Dotare di un supporto adatto pannelli o pezzi di grandi dimensioni per ridurre il rischio di contraccolpo dovuto a un disco bloccato. I pezzi di grandi dimensioni possono piegarsi sotto il proprio peso. Provvedere a munire il pezzo di supporti adatti sia vicino al taglio che al bordo. ▶ Operare con particolare attenzione nei "tagli dal centro" da eseguire in pareti esistenti o in altre parti non visibili. Il disco che inizia il taglio sul materiale può provocare un contraccolpo se dovesse troncare condutture del gas o dell'acqua, linee elettriche o altri oggetti.

Ulteriori avvertenze di pericolo

Indossare occhiali di protezione.

Fissare e assicurare il pezzo in lavorazione tramite morsetti o in altro modo a una base stabile. Tenendo il pezzo solo con la mano o contro il corpo, essendo malfermo, si può perdere il controllo della macchina. ▶ Portare protezione per l'udito, occhiali di protezione, mascherina antipolvere e guanti. Usare almeno una semimaschera filtrante di classe FFP 2. Per rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca o rivolgersi alla locale società erogatrice. Il contatto con linee elettriche può provocare incendi e scosse elettriche. Danneggiando linee del gas si può creare pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali o pericolo di scossa elettrica. Dopo il lavoro, non toccare la mola da taglio prima che si sia raffreddata: diventa bollente durante il lavoro. Durante le operazioni, tenere sempre l'elettroutensile con entrambe le mani e adottare una posizione di lavoro sicura.

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto, si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui è raffigurata schematicamente la macchina e di lasciarla aperta mentre si legge il manuale delle istruzioni per l'uso.

Uso conforme alle norme

L'elettroutensile è ideale, collegato ad un aspirapolvere per classe di polveri M, per tranciare oppure tagliare scanalature con il carrello di guida in rivestimenti stabili di materiali prevalentemente minerali come ad es. cemento armato, muratura e rivestimenti stradali senza l'impiego di acqua.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Interruttore di avvio/arresto

2 Scala della profondità di taglio

3 Rulli

4 Impugnatura supplementare

5 Supporto per impugnatura supplementare

6 Vite di fermo per supporto impugnatura supplementare

7 Tasto di bloccaggio dell'alberino

8 Cuffia di protezione con slitta di guida

9 Levetta di fissaggio per regolazione arresto profondità

10 Innesto per aspirazione

11 Curva di aspirazione

12 Tubo di aspirazione*

13 Vite

14 Leva di bloccaggio per cuffia di protezione

15 Filettatura alberino

16 Flangia di alloggiamento

17 Mola da taglio diamantata*

18 Spessori

19 Dado di serraggio

20 Chiave a doppio foro per dado di serraggio*

21 Scalpello*

L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici

Fresatrice per muratura GNF 65 A
Codice prodotto		0 601 368 7..
Potenza nominale assorbita	W	2
Potenza resa	W	1
Numero di giri a vuoto	min-1	5 200
max. diametro mole da taglio diamantate	mm 230
Lavori con una mola da taglio diamantata
- min. spessore della mola da taglio	mm	2,3
- max. spessore della molada taglio	mm	2,8
Lavori con due mole da taglio diamantate
- min. spessore della mola da taglio	mm	2 x 2,3
- max. spessore della molada taglio	mm	2 x 2,8
Foro di montaggio	mm 22,2
Profondità della scanalatura	mm 20 - 65
Larghezza della scanalatura	mm	8 - 40
Peso in funzione della EPTA-Procedure 01:2014	kg	8,4
Classe di sicurezza		☐ /II

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 60745 (pietra calcarea).

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 97 dB(A); livello di potenza acustica 108 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazione a (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745;

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente.

4	0	0
6	7	0

Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dichiarazione di conformità CE

Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745, EN 50581.

Fascicolo tecnico (2006/42/CE) presso: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Dispositivo di aspirazione polvere

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

- Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.

- Provvedere per una buona aerazione del posto di lavoro.

- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispettiva omologazione. Il programma Bosch comprende aspirapolvere adatti.

- Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente.

L'elettroutensile può essere collegato direttamente ad un aspiratore multiuso della Bosch munito di dispositivo automatico di teleinserimento. Questo entra automaticamente in azione al momento in cui si avvia l'elettroutensile. Inserire la curva di aspirazione 11 nell'innesto per aspirazione 10 e collegare un tubo di aspirazione 12 (accessorio). Collegare il tubo di aspirazione 12 ad un aspirapolvere (accessorio). Una vista generale relativa all'attacco ad aspirapolveri differenti è riportata alla fine delle presenti istruzioni d'uso.

Indicazioni per l'impiego di fresatrici per muratura

Osservare le seguenti indicazioni per ridurre durante il lavoro le emissioni di polvere che si produce.

• Utilizzare esclusivamente combinazioni di fresatrice per muratura e aspirapolvere per classe di polveri M consigliate da Bosch. Altre combinazioni possono causare un'aspirazione ed una separazione peggiore di polveri.
• Osservare le istruzioni per l'uso dell'aspirapolvere relativamente alla manutenzione ed alla pulizia dell'aspirapolvere stesso, compreso il filtro. Svuotare subito i serbatoi raccoglipolvere quando sono pieni. Pulire regolarmente il filtro dell'aspirapolvere ed inserire sempre completamente il filtro nell'aspirapolvere.
• Utilizzare esclusivamente i tubi flessibili di aspirazione previsti dalla Bosch. Non manipolare il tubo flessibile di aspirazione. Qualora dovessero penetrare frammenti di pietra nel tubo flessibile di aspirazione, interrompere il lavoro e pulire subito il tubo flessibile di aspirazione. Evitare che il tubo flessibile di aspirazione si pieghi.
• Impiegare la fresatrice per muratura esclusivamente secondo l'uso conforme alle norme.
• Utilizzare esclusivamente utensili in perfette condizioni ed affilati. L'avanzamento del lavoro che si riduce sensibilmente è un segno di accessori usurati.
• Osservare le prescrizioni generali sui posti di lavoro nei cantieri.
• Provvedere per una buona aerazione.
• Garantire un settore di lavoro libero. In caso di scanalature lunghe l'aspirapolvere deve potersi muovere liberamente oppure lo stesso deve poter essere condotto tempestivamente.
• Indossare protezione per l'udito, occhiali di protezione, mascherina antipolvere ed eventualmente guanti. Utilizzare almeno una semimaschera che filtri particelle della classe FFP2.
• Per la pulizia del posto di lavoro utilizzare un aspirapolvere adatto. Pulendo con la scopa, evitare di sollevare la polvere depositata.

Regolazione della cuffia di protezione

La cuffia di protezione 8 può essere regolata in modo limitato. Allentare la levetta di fissaggio 14 e ruotare la cuffia di protezione 8 in base alle condizioni di lavoro. Durante questa operazione, prestare attenzione a non spostare la vite 13.

Al termine, bloccare saldamente di nuovo la cuffia di protezione 8 con la levetta di fissaggio 14.

Montaggio dell'impugnatura supplementare

Avvitare saldamente l'impugnatura supplementare 4 a destra o a sinistra sul supporto per impugnatura supplementare, in base alla modalità operativa.

Dopo aver allentato la vite di fermo 6, il supporto per l'impugnatura supplementare può essere adattato in scatti di 30° alla posizione di lavoro desiderata.

Durante il serraggio della vite di fermo 6, prestare attenzione che le quattro spine di fissaggio sul supporto per l'impugnatura supplementare siano inserite nei fori della cuffia di protezione 8.

Montaggio delle mole da taglio diamantate

- Prima di qualsiasi intervento sull'elettroutensile, estrarre la spina di rete dalla presa.

Per eseguire operazioni di applicazione e sostituzione delle mole da taglio diamantate, si raccomanda di indossare guanti di protezione. Durante il lavoro, le mole da taglio diamantate diventano molto calde; non toccarle prima che si siano raffreddate. Utilizzare solo ed esclusivamente mole da taglio diamantate. Le mole diamantate segmentate devono avere solo angoli di taglio negativi e la distanza massima tra i segmenti è di 10 mm.

Spostare lateralmente l'elettroutensile in modo che la scala della profondità di taglio 2 sia visibile.

Allentare la levetta di fissaggio 9 e regolare la profondità di taglio minore.

Smontaggio dei dispositivi di serraggio (vedi figura A)

Premere il tasto di bloccaggio dell'alberino 7 in modo da bloccare l'alberino stesso.

- Azionare il tasto di bloccaggio dell'alberino solo ed esclusivamente quando l'alberino è fermo. In caso contrario l'elettroutensile potrebbe subire dei danni.

Allentare il dado di serraggio 19 con la chiave a doppio foro 20 e svitare il dado di serraggio 19. Togliere gli spessori 18 e la flangia di alloggiamento 16.

Pulire la filettatura alberino 15 e tutti i componenti da montare.

Determinazione della larghezza della scanalatura

La larghezza della scanalatura risulta dal numero degli spessori 18 tra le due mole da taglio diamantate 17 e dalla larghezza di taglio delle mole da taglio diamantate.

La larghezza della scanalatura si calcola come segue: larghezza della scanalatura = spessore degli spessori + larghezza delle mole da taglio diamantate.

La larghezza della scanalatura ammissibile è rilevabile nel paragrafo «Dati tecnici».

L'elettroutensile può essere utilizzato con una o due mole da taglio diamantate.

Montaggio dei dispositivi di serraggio (vedi figura A)

Applicare la flangia di alloggiamento 16 sulla filettatura alberino 15. La flangia di alloggiamento con il suo trascinamento

rotante deve appoggiare correttamente sulla filettatura alberino.

Applicare la mola da taglio diamantata 17 e gli spessori 18 sulla flangia di alloggiamento 16.

Indipendentemente dalla larghezza della scanalatura desiderata devono essere montati sempre tutti gli spessori 18 forniti in dotazione. In caso contrario la mola da taglio diamantata 17 potrebbe allentarsi durante il funzionamento e causare lesioni.

Quantità degli spessori necessari:

3 pezzi con ognuno 4 mm spessore e 4 pezzi con ognuno 6 mm spessore

Tra 2 mole da taglio diamantate 17 deve essere montato almeno uno spessore 18.

Durante il montaggio delle mole da taglio diamantate prestare attenzione affinché la freccia del senso di rotazione sulle mole da taglio diamantate ed il senso di rotazione dell'elettroutensile (vedi freccia del senso di rotazione sulla testa della trasmissione) coincidano.

Premere il tasto di bloccaggio dell'alberino 7 in modo da bloccare l'alberino stesso.

Avvitare il dado di serraggio 19 e serrarlo con la chiave a doppio foro 20.

Lavorando con 2 mole da taglio diamantate 17 sostituirle sempre in coppia.

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.

Nota bene: Le mole da taglio diamantate 17 montate sporgono dalla cuffia di protezione anche alla più piccola profondità di taglio preselezionata. Per questa ragione non appoggiare mai l'elettroutensile sui rulli 3, bensì sempre lateralmente.

Uso

Preselezione della profondità di taglio

▶ La preselezione della profondità di taglio deve avvenire esclusivamente con elettroutensile spento.

Allentare la levetta di fissaggio 9 e regolare la profondità di taglio desiderata secondo la scala della profondità di taglio 2. Al termine serrare di nuovo saldamente la levetta di fissaggio 9.

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Accendere/spegnere

Prima della messa in funzione posizionare l'elettroutensile su entrambi i rulli posteriori 3 in modo che le mole da taglio diamantate non tocchino il pezzo in lavorazione. In caso contrario le mole da taglio diamantate possono toccare il pezzo in lavorazione e durante l'accensione è possibile perdere il controllo dell'elettroutensile.

Per accendere l'elettroutensile, spingere in avanti l'interruttore di avvio/arresto 1 e poi premerlo.

Per fissare in posizione l'interruttore di avvio/arresto 1, continuare a spingere in avanti l'interruttore di avvio/arresto 1.

Per spegnere l'elettroutensile rilasciare l'interruttore di avvio/arresto 1 oppure, se è bloccato, premere brevemente l'interruttore di avvio/arresto 1 e rilasciarlo.

Per risparmiare energia accendere l'elettroutensile solo se lo stesso viene utilizzato.

Sistemi di inserimento/disinserimento senza bloccaggio (a seconda dei Paesi):

Per accendere l'elettroutensile, spingere in avanti l'interruttore di avvio/arresto 1 e poi premerlo.

Per spegnere l'elettroutensile rilasciare di nuovo l'interruttore di avvio/arresto 1.

Non appoggiare mai l'elettroutensile spento ma ancora rotante sui rulli 3 bensì lateralmente in modo che le mole da taglio diamantate possano ruotare liberamente e non siano rivolte verso il corpo. Prima dell'uso controllare la mola da taglio diamantata. La mola da taglio diamantata deve essere montata correttamente e deve potersi ruotare liberamente. Effettuare un funzionamento di prova di almeno 1 minuto senza carico. Non utilizzare mole da taglio diamantate danneggiate, non circolari oppure che vibrano. Mole da taglio diamantate danneggiate possono frantumarsi e causare lesioni.

Limitatore di spunto alla partenza

Il limitatore elettronico di spunto alla partenza ha la funzione di limitare la potenza durante la fase della messa in esercizio dell'elettroutensile e permette l'utilizzo di un fusibile da 16 A.

Protezione contro il sovraccarico

In caso di sovraccarico il motore si ferma. Far raffreddare l'elettroutensile senza carico al massimo numero di giri al minimo per ca. 30 secondi.

Protezione contro un riavviamento involontario

La protezione contro un riavviamento involontario ha la funzione di impedire che l'elettroutensile possa mettersi in movimento in maniera non controllata in seguito ad un'interruzione dell'alimentazione della corrente.

Per la ripresa dell'esercizio rimettere l'interruttore di avvio/arresto 1 sulla posizione di spento e riaccendere l'elettroutensile.

Nota bene: Controllare regolarmente il funzionamento della protezione contro un riavviamento involontario staccando durante il funzionamento la spina di corrente ed reinserendola successivamente.

Indicazioni operative

• Attenzione quando si eseguono intagli in pareti portanti, cfr. paragrafo «Indicazioni relative alla statica». ▶ Non sottoporre l'elettroutensile a carico tanto elevato da farlo fermare.

Bloccare il pezzo in lavorazione in modo adatto a meno che esso non abbia di per sé una stabilità sicura dovuta al proprio peso. L'elettroutensile può essere utilizzato esclusivamente per tagli a secco. ▶ Guidare l'elettroutensile sempre afferrandolo ad entrambi le impugnature. Non guidare oppure trasportare l'elettroutensile afferrandolo alla curva di aspirazione. - Regolare la profondità di taglio, vedi paragrafo «Preselezione della profondità di taglio». Per equilibrare imprecisioni che si formano al distacco del materiale tagliato, la profondità di taglio deve essere preselezionata ca. 3 mm più profonda della profondità della scanalatura desiderata.

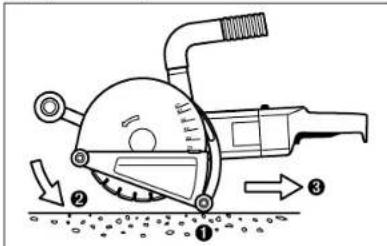

- Posizionare l'elettroutensile su entrambi i rulli posteriori 3 in modo che le mole da taglio diamantate non tocchino il pezzo in lavorazione.

• Accendere l'elettroutensile e penetrare lentamente nel materiale.
• Guidare l'elettroutensile con entrambe le impugnature e con avanzamento moderato, adatto al materiale da lavorare.
• Con l'elettroutensile si deve sempre operare con fresatura bidirezionale. In caso contrario vi è il pericolo che la macchina possa essere spinta in modo non controllato fuori della linea di taglio.
• L'elettroutensile può essere sia spinto che tirato in direzione di taglio. Intagli verticali possono essere realizzati facilmente tramite il modo operativo trainante dall'alto in basso.
• Al termine del lavoro allontanare le mole da taglio diamantate dalla scanalatura con il motore in funzione.
• Spegnere l'elettroutensile.

Non frenare le mole di taglio diamantate che si stanno arrestando tramite contropressione laterale.

▶ Non appoggiare mai l'elettroutensile spento ma ancora rotante sui rulli 3 bensì lateralmente in modo che le mole da taglio diamantate possano ruotare liberamente e non siano rivolte verso il corpo. Durante il lavoro le mole da taglio diamantate diventano molto bollenti, non toccarle prima che le stesse si siano raffreddate.

Rimuovere il materiale tagliato rimasto con lo scalpello 21. Non sono possibili tagli curvi in quanto le mole da taglio diamantate rimarrebbero bloccate nel pezzo in lavorazione.

In caso di tranciatura di materiali in pannelli, gli stessi devono appoggiare su una base solida oppure devono essere supportati.

In caso di realizzazione di aperture nel muro, p. es. con un martello perforatore, è possibile evitare ampliamente un distacco del materiale sulla superficie se è stata realizzata precedentemente con la fresatrice per muratura una scanalatura con la profondità di taglio massima.

Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contenuto di ciottoli, la mola da taglio diamantata può surriscaldarsi e subire danni. Un evidente indizio per una tale situazione è quando una mola abrasiva da taglio diritto di diamante produce una corona di scintille.

In questo caso, interrompere l'operazione di taglio e far girare brevemente la mola da taglio diamantata in funzionamento a vuoto ed al massimo della velocità in modo che possa raffreddarsi.

Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affilata. Essa può essere riaffilata eseguendo dei brevi tagli su materiale abrasivo come p. es. su arenaria calcare.

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispettivo Paese.

È obbligatorio attenersi a tali leggi e normative. Prima di iniziare a lavorare, consultare l'ingegnere calcolatore responsabile, l'architetto oppure la direzione responsabile dei lavori. La profondità e la larghezza della scanalatura dipende dalla lunghezza della scanalatura, dallo spessore della parete e dal materiale da costruzione impiegato.

Manutenzione ed assistenza

Manutenzione e pulizia

• Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa. Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.

Al termine del lavoro smontare i dispositivi di serraggio e pulire tutti i pezzi di serraggio e la cuffia di protezione.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata dalla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza.

Parti di ricambio

Flangia di alloggiamento 16 .... 3 609 202 039 Spessori 4 mm 18 3 609 202 041 Spessori 6 mm 18 3 609 202 042 Dado di serraggio 19 3 609 202 040 Scalpello 21 3 607 959 005

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed

essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.
