MANUALE UTENTE LU 101 THEBEN

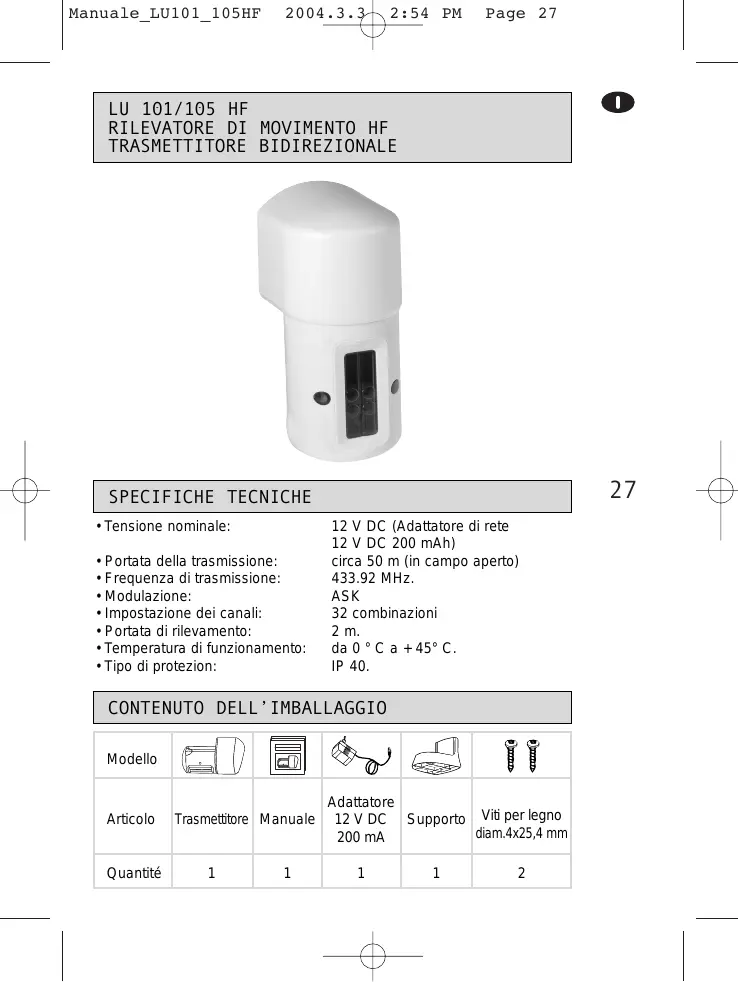

Tensione nominale: 12 V DC (Adattatore di rete
12 V DC 200 mAh)
- Portata della trasmissione: circa 50m (in Campo aperto)
- Freqenza di trasmissione: 433.92 MHz.
Modulazione: ASK
- Impostazione dei canali: 32 combinazioni
- Portata di rilevamento: 2 m.
- Temperatura di funzionamento: da 0^ C a + 45° C.
- Tipo di protezion: IP 40.

27

CONTENUTO DELL 'IMBALLAGGIO

Modello
Articolo	Trasmettitore	Manuale	Adattatore 12 V DC 200 mA	Supporto	Viti per legno diam.4x25,4 mm
Quantità	1	1	1	1	2

INTRODUZIONE

Il rilevatore di movimento LU 101/105 HF è un trasmettitore che associa un sensore infrarossi a due vie ad un dispositivo alla fili.

Installato sulla porta, perché trasmettere due segnali differenti al ricevitore abbinati alle diverse direzioni. Quindi il ricevitore invia due suoni diversi per segnalare l'arrivo di visitatori o l'uscita di persona. Annunciationanche l'arrivo di visitatori con lo scatto di un flash.

Oltre a tali caratteristiche summenzionate, il trasmettitore LU 101/105 HF ne presenta altre importanti da conoscere:

• Invio di segnali differenti a seconda degli oggetti rilevati nelle diverse direzioni.
• Installazione simplice a soffitto, a muro, su un ravolo... ecc., facile dautilizzare.
• Impostazione della portata di rilevamento con rotazione del corso del rilevatore a 90^ verso destra o verso sinistra.
• Pratico dispositivoswana fili
• Applicazioni possibili in luoghi differenti: uffici, negozi, abitazioni, ecc.

28

IMPOSTAZIONE DEI CANALI

Il trasmettitore e il ricevitore comunico sullo stesso canale. Ilsystema di codifica HF del trasmettitore LU 101/105 HF è preimpostato in fabbrica su "i" e il suo selettore di codifica su "7" o "9". Assicuratev che le impostazioni dei canali del ricevitore e del trasmettitore siano identiche. L'utilizzatore più impostare il canale del ricevitore su "7" o su "9" a sua scelta.

Fate riferimento al symbolo a freccia sulla finestra del trasmettitore LU 101/105 HF. Quando l'oggetti si muove verso il symbolo "7", il trasmettitore LU 101/105 HF si attiva in rapporto al segnale "7" del selettore di codifica. Quando l'oggetti si muove verso il symbolo "9", il trasmettitore LU 101/105 HF si attiva in rapporto al segnale "9" del selettore di codifica (Vedi Fig. 1 e 2).

Fig. 1
Selettore di codifica "9"
Selettore di codifica "7"

Fig. 2
Il selettor di codicfa appara nella finestra

Assicuratevi che ilsystema di codifica HF del ricevitore sua adattato alla preimpostazione del trasmettitore (Vedi Fig. 4). Tuttavia, se l'utilizzatore constata che il trasmettitore LU 101/105 HF e il ricevitore presentano la stessa impostazione di canali di unalto dispositivoswana fili che si trovane nelle vicinanzi, dovrà NECESSARIAMENTE commutarli su un nuovo canale.

Per modificare l'impostazione dei canali del trasmettitore LU 101/105 HF effettuate quando segue:

1. Togliete il coperchio inserendo un cacciavite a testa piatta nell'apposto incavo del coperchio (Vedi Fig. 3).
2. Regolate ilsystemadi codifica HF sulla posizione desiderata con un cacciavite a testa piatta (Vedi Fig. 4).
3. Rimettete aosto il coperchio.

Fig. 3

29

Fig. 4

Sistema di codifica HF (canale principale)

INSTALLAZIONE

A. Consigli utili per una trasmissione migliorare

1. Fissate il trasmettitore LU 101/105 HF sul muro, sulla porta o su un cavolo.
2. I movimento di apertura e di chiusura della porta possono attivare il rilevatore, il trasmettitore LU 101/105 HF quando è installato su una porta, o a bianco adessa, cui è passano regolato con una rotazione di 15^ verso destra o verso sinistra, la linea di regolazione è sui 75^ (Vedi Fig. 5 e 6).

Fig. 5
Montaggio sullo stipite della porta

Montaggio a lato della porta

30

Fig. 6

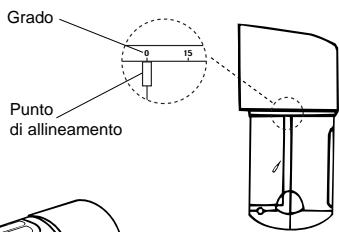

Rotazione di 15^ verso destra o verso sinistra

1. Quando l'apparecchio viene montato sullo stipite o al lato della porta assicuratevi che l'altezza in rapporto al suolo sa ia masimo di 2,5 m. o 1,5 m. (Vedi Fig. 7 e 8).

Fig. 7
Door gate mount

Door side mount
FIG.7
FIG.8
Fig. 8

1. In caso d'installazione a muro, la portata massima di rilevazione è di 2 m.
2. Vi facciamo notare che il movimento di aperture / chiusura della porta causa l'attivazione occidentale del rilevatore LU 101/105 HF, è quindi importante identificare un luogo adatto all'installazione del rilevatore al fine di evitare qualsiasi attivazione occidentale del dispositivo (Vedi Fig. 9 e 10).

Fig. 9

Installate il rilevatore in un luogo appropriato, non influenzato dal movimento di chiusura / aperture della porta.

Fig. 10

Evitate di installare il rilevatore in un luogo in cui sarebastamente attivato dal movimento di apertura / chiusura della porta.

1. Prima dell'installazione misurate la distanza fra il trasmettitore e il ricevi tore; assicuratevi che il trasmettitore LU 101/105 HF sa situato nel Campo di portata utile.
2. Evitate di installare il trasmettitore LU 101/105 HF vicino ad un metallo in lega di alluminio o ad un metallo spesso, in quanto esta condizione avrebbe l'effetto di diminuire la distanza di trasmissione. Allontanarlo almeno di un metro.

B. Scelta di un luogo appropriato

1. Portata di rilevamento

(1) Scegliete un luogo appropriato per istallare il trasmettitore LU 101/105 HF in cuiesso potrasturfunizare perfettamente in abbinamento con il ricevitori.

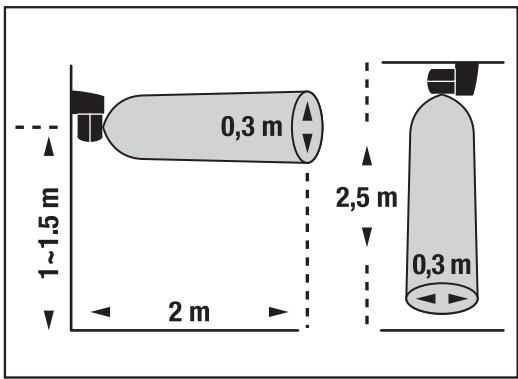

(2) Il trasmettitore LU 101/105 HF cui sere montato su una porta, un muro, un tavolo (da 1 a 1,5 m. di altezza dal suolo) e al soffitto (massimo 2,5 m. di altezza dal suolo) (Vedi Fig. 11).

Fig. 11

32

2. Come evitare le attivazioni accidentali

• Evitate di posizionare il sensore di fronte ad oggetti che so muovono in linea retta verso diesso, in quanto esta condizione diminuisce la sensibilità della rilevazione. Fate in modo che l'oggettato atraversi la zona di rilevamento, esta condizioneavrà l'effetto di aumento la sensibilità (Vedi Fig. 12).

Fig. 11
Piu sensibile

Meno sensibile

• Evitate di indirizzare qualsiasi tipo di sorgente luminosa direttamente verso la finestra del rilevatore (Vedi Fig. 13).

Fig. 13

• Evitate di montare il rilevatore di fronte alla sorgente luminosa oppure in angoli che possono riflettere la luce.
• Montate il rilevatore in orizzontale sullo stipite della porta (Vedi Fig. 14), oppure montate il rilevatore in verticale a lato della porta (Vedi Fig. 15 e 16), su un muro o su un ravolo (Vedi Fig. 17).

Fig. 14

Montaggio sullo stipite della porta

Fig. 15

Montaggio a lato della porta

33

Fig. 16

Montaggio a lato della porta

Fig. 17

Sul cavolo

• La portata di rilevamento effettiva è di 2 m. quando il trasmettitore LU 101-105 HF è installato a lato della porta (Vedi Fig.15).
• Quando il trasmettatore LU 101/105 HF è estallato in verticale a lato della porta, sul muro o sul ravolo, assicuratevi che l'altezza di rilevamento sa da 1 a 1,5 m. dal suolo.

C. Due metodi per l'installazione del rilevatore di movimento LU 101-105 HF:

1. Fissate il trasmettitore LU 101/105 HF sulla superficie d'installazione con delle viti.

(1) Svitate la base con il cacciavite (Vedi Fig. 18).
(2) Togliete la base (Vedi Fig. 19).

Fig. 18

Fig. 19

(3) Fissate la base sulla superficie d'installazione con delle viti (Vedi Fig. 20).

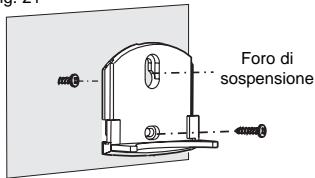

(4) Per un'installazione semplice, iniziata a fissare una vite sul muro, agganciate la base a quella vite poi posizionate in modo corretto la seconda vite (Vedi Fig. 21).

Fig. 20

Fig. 21

(5) Inserite saldamente il corpo principale del trasmettitore LU 101-105 HF nella base fissa (Vedi Fig. 22).
(6) Avvitate saldamente la base e il corpo principale con l'aiuto di un cacciavite (Vedi Fig. 23).

Fig. 22

Fig. 23

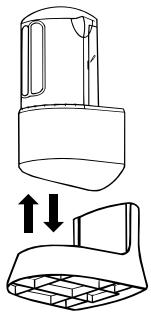

1. Per posizionare il trasmettitore LU 101/105 HF sul ravolo, inserite il corpo principale direttamente sul supporto, a quello punto l'apparecchio è pronto per funzionare (Vedi Fig. 24). Per togliere il corpo dal proprio supporto, fate girare il trasmettitore LU 101/105 HF poi premete la levetta sul fondo del supporto. Con l'altra mano togliete il corpo principale dell'apparecchio (Vedi Fig. 25).

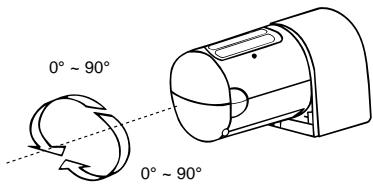

2. Per regolare la posizione di rilevamento, orientate il sensore del trasmettitore LU 101/105 HF, verso l'angolo desiderato, a sinistra o a destra, a 90^ (Vedi Fig. 26).

Fig. 24

Fig. 25

35

Fig. 26

INSTALLAZIONDELL'ADATTATORE

Affinché l'unità di lavoro funzioni normalmente è possibile collegare l'adattatore ad una presa elettrica.

1. Togliete il coperchio con l'aiuto di un cacciavite a testa piatta (Vedi Fig. 3).

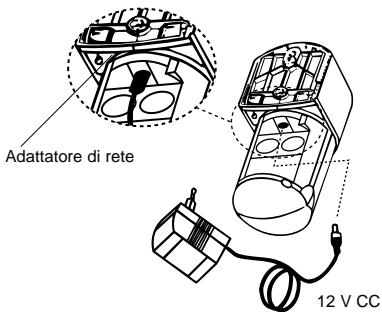

2. Collegate l'adattatore di rete nella presa elettrica situata sulla parte posteriore della cassetta e assicuratevi che il LED del trasmettitore LU 101/105 HF funzioni normalmente (Vedi Fig. 27).
3. Praticate un foro nella zona pre-perforata del coperchio con una pinza a punte lunghe (Vedi Fig. 28).
4. Riposizionate il coperchio ed assicuratevi che i fili passino correttamente dall'apposto foro praticato (Vedi Fig. 29).

Fig. 27

Fig. 28

Fig. 29

TEST REGOLAZIONE

A. Funzione LED

Il LED serve principamente ad indicare che il rilevatore funzioni normalmente. Quando un oggettoto mobile attervasca la zona di rilevamento, il trasmettitore LU 101/105 HF si attiva e il LED si accende per circa 2 secondi, poi si spegne (Vedi Fig. 30).

Fig. 30
B. Test del passaggio

Il trasmettitore LU 101/105 HF funziona automaticamente quando si trovaso molto tensione. Se necessario, per testare l'apparecchio potete utilizzare il test del passaggio. Camminando, regolate la zona di rilevamento, quello permetterà di farlo funziono correttamente.

Procedura test del passaggio:

1. Orientate il trasmettitore LU 101/105 HF versus la zona di rilevamento da voi desiderata.
2. Lasciate il trasmettitore molto tensione per circa 30 secondi.
3. Assicuratevi che il trasmettitore e il ricevitore siano impostati sullo stesso canale.
4. Verificate che il LED del trasmettitore LU 101/105 HF funzioni normalmente.
5. Fate attraversare la zona di rilevamento da qualcuno proveniente dal l'esterno della zona di copertura fino a quando il LED non si sare acceso.
6. Quando il trasmettitore LU 101/105 HF è attivato per la prima volta, il LED si accende per circa 2 secondi, poi si spegne. Il test successivo potrà iniziare dopo 4 secondi dallo spegnimento del LED.
7. Ripetete i punti dal 6 al 7 fino a quando avrete definito la zona di rilevamento.

EVENTUALI PROBLEMI

Quando il trasmettitore LU 101/105 HF non funzione correttamente, consultate le soluzioni suggerite nella tabella seguente:

Problema	Eventuale causa	Soluizione
Il LED del rilevatore LU 101/105 HF non si accende.	1. L'adattatore è inserito male. Non c'e alimentazione elettrica.	1. Assicuratvei che l'adattatore sia inserito corretta mente e che ci sa ia alimentazione elettrica.
	2. Il rilevatore LU 101-105 HF funzione in modo anormale.	2. Assicuratvei che il rilevatore funzioni normalmente (test prova).
Il ricevitore non riceve segnali.	1. Impostazione di cana-le diversa fra il tra-smettitore e il ricevitore.	1. Assicuratvei che il tra-smettitore e il ricevitore siano impostati sugli stessi canali.
	2. Superamento del Campo di portata utile.	2. Assicuratvei che il tra-smettitore e il ricevitore siano situati nel Campo di portata utile.

Vi facciamo notare che il trasmettitore LU 101/105 HF è meno sensibile al rilevamento di indumento o oggetti di colore scuro.

Il trasmettitore LU 101/105 HF è Completely compatible con altri prodotti HF Theben la cui frequenza è a 433.92 MHz, quello permette all'utilizzatore d'integrare più appearecchi HF Theben. Il trasmettitore LU 101/105 HF può create una rete specifica di trasmettitori e di ricevitori per la casa, l'ufficio, i negozi, ecc. Fate riferimento alla tabella che segue con quale illustrazione dei tipi di combinazione fra il trasmettitore LU 101/105 HF e un ricevitore Theben.

Trasmettitore

LU 101/105 HF
Rilevatore di movimento HF
Trasmettitore bidirezionale

Ricevitore

REC 100 HF
Ricevitore HF
Esterno / interno 10 A

OMOLOGAZIONE C

Nota:

1. Tutta la produzione HF è conforme alle direttive CE (DBT & CEM) e R & TTE in particolare alle normative di sicurezza e radiofrequency.
