| Tipo di prodotto | Saldatrice ad inverter |
| Marca | Güde |
| Modello | 20074 |
| Dimensioni (L x P x H) | 30 x 15 x 25 cm |
| Peso | 4,5 kg |
| Alimentazione elettrica | 230 V ~ 50 Hz |
| Potenza assorbita | 3,2 kVA |
| Corrente di saldatura (MMA) | 20 – 160 A |
| Tensione a vuoto | 72 V |
| Ciclo di servizio (a 40 °C) | 60 % a 160 A, 100 % a 100 A |
| Diametro degli elettrodi | 1,6 – 4,0 mm |
| Spessore di saldatura consigliato | 1 – 6 mm |
| Funzioni di saldatura | MMA (elettrodo rivestito), TIG (con torcia opzionale) |
| Funzionalità aggiuntive | Anti-stick, Hot Start, Arc Force |
| Protezione termica | Sì, spegnimento automatico in caso di surriscaldamento |
| Grado di protezione | IP21S |
| Classe di isolamento | F |
| Manutenzione e pulizia | Spolverare regolarmente le griglie di ventilazione; pulire la torcia e il portaelettrodo |
| Ricambi e riparabilità | Disponibili presso il produttore o rivenditore autorizzato; si consiglia la riparazione da parte di un professionista |
| Informazioni generali | Manuale d'uso in formato PDF scaricabile gratuitamente |
Domande frequenti - 20074 GUDE
Domande degli utenti su 20074 GUDE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Saldatrice in formato PDF gratuitamente! Trova il tuo manuale 20074 - GUDE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 20074 del marchio GUDE.
MANUALE UTENTE 20074 GUDE
ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.
Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREzza | MANUTENZIONE | GARANZIA | DICHIARAZIONE DI CONFORMITÀ CE ____ 24
Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEbRUIK VAN HET SYSTEEM | VEILIGHEIDSADVIEzEN | ONDERHOUD | GARANTIE | EG-CONFORMITEITVERKLARING ____ 28
Cesky TECHNICKé úDAjE | POUžITí V SOULADU S URČENÍM | bEzPEČNOSTNÍ POKYNY | úDRžbA | záRUKA | PROHLášENÍ O SHODĚ EU ____ 32
Slovensky TECHNICKÉ úDAJE | POUŽITIE PODL'A PREDPISOV | bEzPEČNOTNÉ POKYNY | úDRzbA | záRUKA | VYHLÁSENIE O zHODE Eú ____ 36
Magyar MÜSzAKI ADATOK | RENDELTETÉS SzERINTI HASzNÁLAT | blzTONSÁGI UTASiTÁSOK | KARbANTARTÁS | jóTáLLÁS | AzONOSSÁGI NYILATKOzAT EU ____ 40
Slovenija TEHNIČNI PODATKI | UPORAbA V SKLADU z NAMENOM | VARNOSTNI NAPOTKI | VzDRŽEVANjE | GARANCIJA | IzJAVA O USTREzNOSTI EU 44
Hrvatski TEHNIČKI PODACI | NAMJENSKA UPORAbA | SIGURNOSNE UPUTE | ODRŽAVANJE | jAMSTVO | IzJAVA O SUKLADNOSTI EU ____ 48
Български ТЕХНИЧЕСКИ ДАННИ | ИЗПОЛЗВАНЕ В СЪОТВЕТСТВИЕ С ПРЕДНАЗНАЧЕНИЕТО | ИНСТРУКЦИИ ПО БЕЗОПАСНОСТ | ПОДДРЪЖКА | СЕ - ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ ____ 52
România DATE TEHNICE | UTILIZARE CONFORM DESTINATIEI | INSTRUCTIUNI DE SECURITATE | INTRETINERE | GARANTIE | DECLARATIE DE CONFORMITATE UE ____ 56
Srpski TEHNIČKI PODACI 7 | NAMENSKA UPOTREBA | SIGURNOSNA UPUTSTVA | ODRŽAVANJE | GARANCija | IzJAVA O USKLAĐENOSTI SA PROPISIMA EU ____ 60

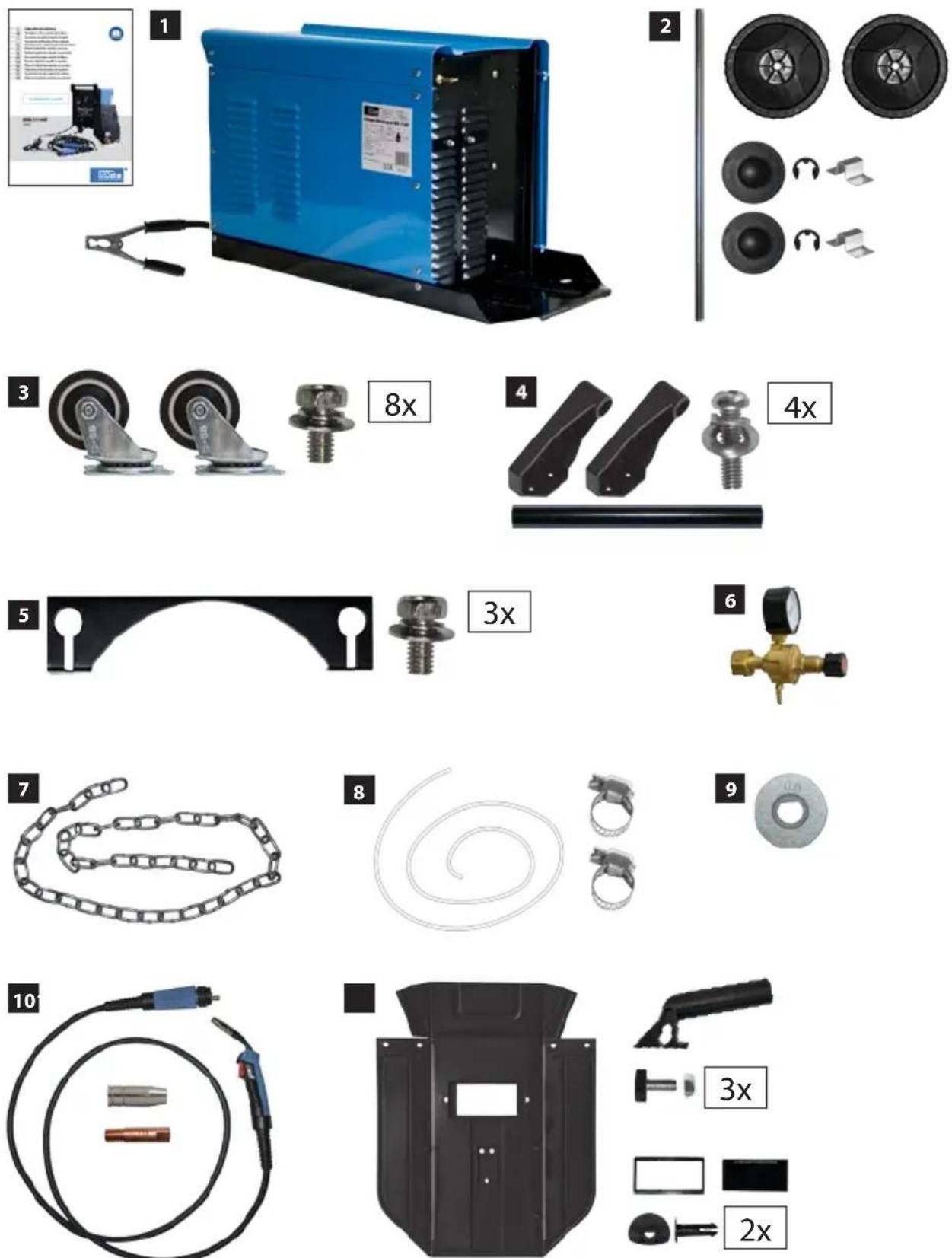

LIEFERUMFaNG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA | LEVERINGSOMVANG | ObjEM DODÁVKY | ROzSAH DODÁVKY | SzáLLiTáSI TERjEDELEM | ObSEG DObAVE | OPSEG ISPORUKE | ОБЕМ НА ДОСТАВКАТА | VOLUMUL LIVRĂRII | OPSEG ISPORUKE | TESLIMAT KAPSAMI | zAKRES DOSTAwY
| DE | Montage | SI | Montaža |
| GB | Assembly | HR | Montaža |
| FR | Montage | BG | Монтаж |
| IT | Montaggio | RO | Montaj |
| NL | Montage | BA | Montaža |
| CZ | Montáž | ||
| SK | Montáž | ||
| HU | Szerelés |
| DE | Inbetriebnahme | SI | Uvedba v pogon |
| GB | Starting-up the machine | HR | Puštanje u rad |
| FR | mise en service | BG | Пускане в действие |
| IT | Messa in funzione | RO | Punerea în funcțiune |
| NL | Inbedrijfstelling | BA | Puštanje u rad |
| CZ | Uvedení do provozu | ||
| SK | Uvedenie do prevádzky | ||
| HU | Üzembe helyezés |
| DE | Betrieb | SI | Delovanje |
| GB | Operation | HR | Rad |
| FR | Fonctionnement | BG | Pabota |
| IT | Esercizio | RO | Functionare |
| NL | Gebruik | BA | Rad |
| CZ | Provoz | ||
| SK | Prevádzka | ||
| HU | Üzemeltetés |
| DE | Reinigung / Wartung | SI | Čiščenje / Vzdrževanje |
| GB | Cleaning / Maintenance | HR | Čiščenje / Održavanje |
| FR | Nettoyage / Entretien | BG | Чистене / Поддръжка |
| IT | Pulizia / Manutenzione | RO | Curățare / Întreținere |
| NL | Schoonmaken / Onderhoud | BA | Čiščenje / Održavanje |
| CZ | Čištění / Údržba | ||
| SK | Čistenie / Údrzba | ||
| HU | Tisztítás / Karbantartás |
| 1 | DE Montage | SI Montaža |
| GB Assembly | HR Montaža | |
| FR Montage | BG Монтаж | |
| IT Montaggio | RO Montaj | |
| NL Montage | BA Montaža | |
| CZ Montáž | ||
| SK Montáž | ||
| HU Szerelés |
34 kg
IT Messa in funzione
IT Messa in funzione
IT Protezione contro i sovraccarichi
NL Overbelastingsbeveiliging
IT Pulizia / Manutenzione
Allacciamento....230 V \~ 50 Hz
Tensione d'ingresso nominale (Tensione alternata) U 230 V
Protezione.... 16 A
Corrente d'ingresso nominale massima I _max 27 A
Corrente d'ingresso effettiva massima I _eff 9,7 A
Tensione a vuoto U _0 ......40 V
Tratto regolato 25-135 A
Fattore di servizio X * 10%....20%....30%....60%....100%....100%
Corrente di saldatura I, 145 A....110 A....77 A....54 A....42 A....25 A
Tensione di lavoro U.....20,75 V.....19 V.....17,8 V.....16,7 V.....16,1 V.....15,25 V
Spessore del filo....0,6 - 1,0 mm
- Spessore del materiale....1 - 8 mm
Peso....34 kg
Dimensione 650 x 285 x 460 mm
Grado di protezione IP 21S
Classe di isolamento....H
* Rapporto tra l'orario di lavoro effettivo e l'orario di lavoro totale.
Il fattore di servizio è stato fissato a 40° C tramite simulazione.
Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Rispettare
tutte le istruzioni di sicurezza riportate nel Manuale.
Comportarsi con cura verso le altre persone.
In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesemente al CAT.
Uso in conformità alla destinazione
Saldatrice a filo continuo in atmosfera protettiva per connessione termica dei metalli ferrosi tramite fusione dei bordi e aggiunta di additivi.
Questo impianto può essere utilizzato solo per lo scopo indicato. All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.
Istruzioni di sicurezza
ATTENZIONE! La scossa elettrica! Esiste il rischio dell'infortunio dalla scossa elettrica!
⚠ L'esercizio è ammesso solo con l'interruttore di sicurezza alla corrente falsa (RCD max. corrente falsa 30 mA).
Saldatrice con grado di protezione IP21 non va esposta alla pioggia e all'umidità durante il funzionamento e immagazzinamento.
Controllare la tensione. Dati tecnici indicati sulla targhetta devono corrispondere alla tensione di rete.
Inserire la spina del cavo elettrico in una presa idonea per forma, tensione frequenza e conforme alle normative vigenti.
Utilizzare prolunghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1,5 mm². Si sconsiglia l'uso di prolunghe diverse per lunghezza e sezione nonché adattatori e prese multiple.
Prima di mettere in funzione l'apparecchio, controllare che non sia danneggiato il cavo elettrico e/o la presa
Cavo o spina danneggiati possono provocare scosse elettriche.
Non tirare il cavo di alimentazione se volete scollegare la spina dalla presa.
Non esporre se stesso o altre persone senza protezione all'azione dell'arco elettrico o metallo ardente. Le perle di saldatura buttate all'aria possono provocare ustioni.
Indossare sempre uno scudo di saldatura idoneo, indumenti di protezione e guanti di protezione.
Inalazione per lungo tempo dei gas di saldatura può provocare danni alla salute.
Lavorare con un impianto di aspirazione o nei locali ben ventilati. Evitare l'inalazione diretta dei gas.
Contatto con l'ugello della tubazione e il materiale lavorato può provocare ustioni. Indossare sempre i guanti di saldatura speciali.
Alla lavorazione ultimata lasciare prima raffreddare l'ugello della tubazione e il materiale lavorato.
Lavoro per lungo tempo con l'apparecchio può danneggiare l'udito. Indossare sempre una protezione per l'udito.
Saldatrice va usata solo su una superficie piana con bombola di gas debitamente bloccata.
Fare attenzione che il fumo di saldatura sia aspirato, risp. che il posto di saldatura sia ben ventilato.
Scorie ardenti e scintille possono provocare un incendio o un'esplosione. Mai utilizzare l'apparecchio in un ambiente infiammabile.
Legno, segatura, „vernici“, diluenti, benzina, cherosene, gas naturale, acetilene, propano e simili materiali infiammabili vanno rimossi dal posto di lavoro e dalle zone vicine, oppure protetti contro le scintille buttate all'aria.
In caso di un eventuale incendio occorre avere pronti i mezzi di estinzione idonei vicino al posto di lavoro.
Mai effettuare saldature o tagli dei contenitori e tubi chiusi.
Non effettuare saldature o tagli dei contenitori e tubi nemmeno se sono aperti, sempre se contengono o se contenevano materiali che possono, se esposti al calore o all'umidità, esplodere o provocare altre reazioni pericolose.
Mai usare la saldatrice per scongelare i tubi congelati.
Assicurare la bombola di gas contro la caduta. Saldatrice non va mai sollevata insieme alla bombola di gas. Il trasporto delle bombole di gas è regolamentato da particolari norme.
Manipolazione delle bombole di gas
Assicurare che le bombole di gas siano usate e depo- sitate nei locali con ventilazione sufficiente.
Bombola di gas che presenti perdite può ridurre la percentuale dell'ossigeno nell'aria respirata provocando il pericolo di soffocamento.
Assicurarsi prima dell'uso se la bombola di gas contiene il tipo di gas destinato al lavoro da effettuare.
Le bombole di gas vanno sempre fissate in modo sicuro nella posizione verticale su un cavalletto da muro o su un carrello specialmente prodotto per bombole di gas.
La bombola con gas di protezione e con il dispositivo di regolazione del flusso di gas non va movimentata. La valvola della bombola di gas ve sempre coperta durante il trasporto.
Chiudere la valvola della bombola di gas dopo l'uso.
Simboli
Attenzione! Prima dell'uso leggere il Manuale d'Uso!
Utilizzare i mezzi di protezione personale.
Utilizzare sempre una maschera di saldatura!
Indossare sempre guanti di saldatura speciali
Utilizzare la calzatura di sicurezza con la protezione al taglio, base antiscivolante e punta d'acciaio!
Utilizzare sempre un grembiule di saldatura!
Prima di eseguire i lavori di qualsiasi tipo sulla pompa sconnettere prima sempre la spina dalla presa di rete.
Assicurare la bombola di gas con catena.
Avviso alla pericolosa tensione elettrica
Pericolo d'esplosione
Pericolo di evaporazioni velenose!
Proteggere all'umidità Non esporre la macchina alla pioggia.
Distanza dalle persone Attendersi a che non stia nessuno nella zona pericolosa.
Trasformatore monofase con raddrizzatore
MIG (saldatura a filo metallo-gas inerte) MAG (saldatura metallo-gas attivo)
Idoneo per saldature a maggior rischio elettrico.
Corrente alternata monofase con frequenza nominale di 50 Hz
Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.
Proteggere all'umidità
L'imballo deve essere rivolto verso alto
Requisiti all'operatore
L'operatore è obbligato, prima di usare la macchina, leggere attentamente il Manuale d'Uso.
Qualifica: Oltre le istruzioni dettagliate del professionista, per uso della macchina non è necessaria alcuna qualifica speciale.
Età minima: Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 18 anni.
L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore. Istruzioni: L'uso dell'apparecchio richiede solo le adeguate istruzioni del professionista rispettivamente leggere il Manuale d'Uso. Non sono necessarie le istruzioni speciali.
Comportamento in caso d'emergenza
Applicare il pronto soccorso relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro deve essere sempre dotato della cassetta di pronto soccorso per eventuali incidenti. Il materiale utilizzato deve essere aggiunto immediatamente. In caso di richiesta del pronto soccorso comunicare le seguenti informazioni:
- Luogo dell'incidente
- Tipo dell'incidente
- Numero dei feriti
- Tipo della ferita
Manutenzione
⚠️ Prima di eseguire i lavori di qualsiasi tipo sulla pompa sconnettere prima sempre la spina dalla presa di rete.
Prima di ogni uso effettuare un controllo visivo ed accertarsi che la pompa, in particolare il cavo di rete e la spina, non siano danneggiati.
In caso dei danni sulla pompa oppure sui dispositivi di sicurezza della stessa, la pompa non deve essere utilizzata..
In caso di apparecchio difettoso, la riparazione deve essere eseguita dal CAT.
Utilizzare solo gli accessori e ricambi originali.
Non pulire la macchina e i suoi componenti con solventi, liquidi infiammabili o tossici. Impiegare solamente un panno umido.
Dopo ogni uso rimuovere, dall'apertura di ventilazione e dalle parti mobili, la polvere depositata con una spazzola morbida o pennello.
Lubrificare regolarmente tutte le parti metalliche mobili con olio, ad. es. ruote e coperchio laterale).
Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.
In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.
Garanzia
Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell'acquisto dell'apparecchio.
La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.
La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.
Servizio
Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Per avere questi dati sempre disponibili, indicarli qui sotto, per favore:
N° serie:
Cod. ord.:
Anno di produzione:
Rimozione del difetto
| Guasto Causa Rimozione | ||
| Il filo non avanza nonostante il rullino d'avanzamento filo gira | Ugello portacorrente sporco Pulire | |
| Frizione del portabobina è regolata troppo forte. | Allentare | |
| Pacco di tubazioni danneggiato Controllare la guaina del guidafilo | ||
| Tensione d'appoggio del rullino d'avanzamento filo troppo bassa | Aumentare la pressione d'appoggio | |
| La guida del filo intermittente o irregolare | Ugello portacorrente danneggiato Sostituire | |
| Ugello portacorrente incollato Sostituire | ||
| Sporco sul solco della ruota motrice Pulire | ||
| Scanalatura sulla ruota motrice consumata | Sostituire | |
| Arco spento Cattivo contatto tra la pinza di massa e il pezzo | Serrare la pinza e controllareEliminare il colore e la ruggine | |
| Cortocircuito tra l'ugello portacorrente e il tubo guidagas | Pulire o sostituire l'ugello portacorrente e quello gasUgello portacorrente privo di impuri-tà, residui di colore e ruggine | |
| Ugello portacorrente troppo libero Serrare bene l'ugello portacorrente | ||
| Cordatura di saldatura poroso Distanza o inclinazione della tubazio-ne sbagliata | Distanza tra il pacco di tubazioni e il pezzo deve essere da 5 a 10 mm.L'inclinazione non deve risultare inferiore a 60 rispetto al pezzo. | |
| Manca gas, troppo poco gas o gas scaduto | Provvedere alla regolazione del flusso di gas (quantità maggiore) o sostituire | |
| Saldatrice smette improvvisamente di funzionare dopo un uso pro-lungato | Saldatrice si è surriscaldata visto l'utilizzo troppo prolungato e la protezione termica è intervenuta | Lasciare raffreddare la saldatrice |
Technische Gegevens
Lasapparaat 172/6W
Artikel-Nr. 20074
Aansluiting....230 V \~ 50 Hz
Nominale ingangsspanning (Wisselstroom) U _1 230 V
