| Tip produs | Aparat de sudură invertor |
| Marcă | Güde |
| Model | 20074 |
| Dimensiuni (L x l x H) | 30 x 15 x 25 cm |
| Greutate | 4,5 kg |
| Alimentare electrică | 230 V ~ 50 Hz |
| Putere absorbită | 3,2 kVA |
| Curent de sudare (MMA) | 20 – 160 A |
| Tensiunea în gol | 72 V |
| Ciclu de funcționare (la 40 °C) | 60 % la 160 A, 100 % la 100 A |
| Diametrul electrozilor | 1,6 – 4,0 mm |
| Grosimea de sudare recomandată | 1 – 6 mm |
| Funcții de sudare | MMA (electrod învelit), TIG (cu torță opțională) |
| Funcționalități suplimentare | Anti-stick, Hot Start, Arc Force |
| Protecție termică | Da, oprire automată la supraîncălzire |
| Grad de protecție | IP21S |
| Clasă de izolație | F |
| Întreținere și curățare | Îndepărtați praful regulat de pe fantele de ventilație; curățați torța și port-electrodul |
| Piese de schimb și reparabilitate | Disponibile de la producător sau distribuitor autorizat; repararea de către un profesionist este recomandată |
| Informații generale | Manual de utilizare în format PDF, descărcabil gratuit |
Întrebări frecvente - 20074 GUDE
Întrebările utilizatorilor despre 20074 GUDE
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Aparat de sudură în format PDF gratuit! Găsiți manualul dvs. 20074 - GUDE și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. 20074 mărcii GUDE.
MANUAL DE UTILIZARE 20074 GUDE
ROMÂNIA Va rugăm să citiți cu atenție modul de utilizare înaintea punerii utilajului în funcțiune.
SRPSKI Pre puštanja u rad pažljivo pročitajte uputstvo za upotrebu.
STARTING-UP THE MACHINE MISE EN SERVICE MESSA IN FUNZIONE | INbEDRIjFSTELLING |UVEDENÍ DO PROVOzU UVEDENIE DO PREVáDzKY ÜzEMbE HELYEzés | UVEDbA V POGON | PUŠTANJE U RAD |ПУСКАНЕ В ДЕЙСТВИЕ HUNEREA IN FUNCTIUNE | PUŠTANJE U RAD 2

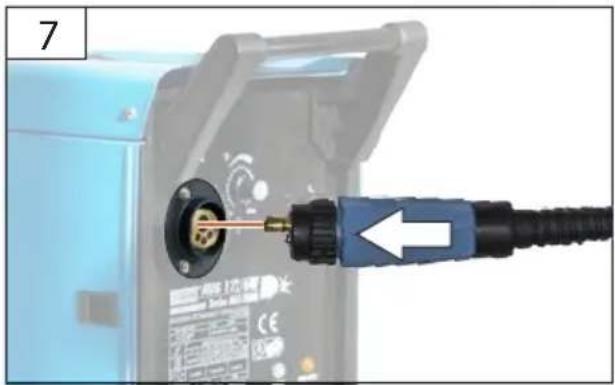

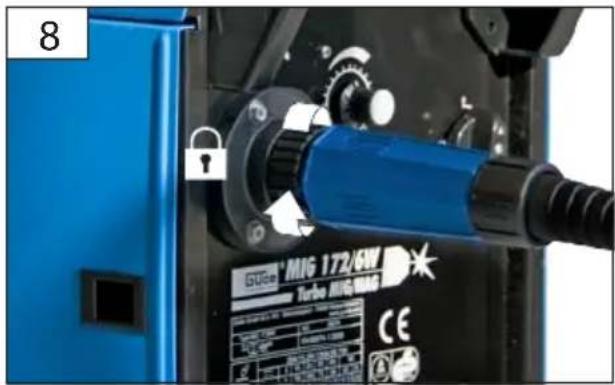

RO Punerea în funcțiune
BA Puštanje u rad
RO Punerea în funcțiune
BA Puštanje u rad
2
 | DE | Betrieb | SI | Delovanje |
| GB | Operation | HR | Rad | |
| FR | Fonctionnement | BG | Pábota | |
| IT | Esercizio | RO | Functionare | |
| NL | Gebruik | Ba | Rad | |
| CZ | Provoz | |||
| SK | Prevádzka | |||
| HU | Üzemeltetés |
RO Protectie împotriva suprasolicitării
BA Zaštita od preopterećenja
RO Curățare / Întreținere
Aparat de sudură 172/6W
Comandă nr....20074
Racord 230 V \~ 50 Hz
Tensiune nominală de intrare (Tensiune alternativă) U 230 V
Siguranță 16 A
Current nominal maxim de intrare I_max 27 A
Current eficient maxim de intrare I_eff 9,7 A
Tensiune la ralanti U _0 ....40 V
Segment reglementat.... 25-135 A
Perioadă de conectare X * ....10%....20%....30%....60%....100%....100%
Curent de sudură I, 145 A....110 A....77 A....54 A....42 A....25 A
Tensiune de lucru U....20,75 V....19 V....17,8 V....16,7 V....16,1 V....15,25 V
Grosime sârmă....0,6 - 1,0 mm
Grosime material....1 - 8 mm
Greutate....34 kg
Dimensiune 650 x 285 x 460 mm
Clasă de izolatie ......H
* Raportul dintre perioada de lucru reală și perioada de lucru totală
Perioada de conectare a fost stabilită la 40° C cu ajutorul simulării
Utilizați pompa abia după ce ați citit cu atenție și ați înțeles modul de operare Respectați toate
instrucțiunile de securitate cuprinse în manual.
Comportați-vă cu responsabilitate față de terțe persoane.
Dacă aveți dubii referitor la conectarea și operarea utilajului, apelați la servisul pentru clienti.
Utilizare conform destinației
Aparat de sudură în atmosferă protectoare pentru cuplarea termică a metalelor feroase prin topirea muchiilor și adăugarea materialelor aditive.
Această instalație se poate utiliza numai în scopul prezentat. Nerespectând prevederile din prescripțiile și instrucțiunile general valabile cuprinse în prezentul manual, producătorul nu poate fi răspunzător de daunele survenite.
Instrucțiuni de securitate
⚠️ ATENTIE! Electrocutare! Există riscul de accidentare cu curent electric!
⚠️ Funcționarea este permisă numai cu întrerupător cu protecție împotriva curentului eronat (RCD curent eronat max. 30mA).
Aparatul de sudură deține gradul de protecție IP21 și este interzis a se expune la ploaie și umezeală în timpul operării și depozitării.
Controlați tensiunea. Datele tehnice de pe plăcuța de tip trebuie să corespundă cu tensiunea rețelei electrice.
Folosiți prize corespunzătoare ca formă, tensiune și frecvență, conform normelor în vigoare.
Utilizați prelungitoare de maxim 5 metri lungime și secțiune mai mare de 1.5 mm². -Nu se recomandă folosirea prelungitoarelor de lungime diferită, a unui triplu stecăr sau a prizelor multiple.
Înaintea punerii utilajului în funcțiune, verificați ca priza și/sau cablul să nu fie deteriorate.
Un cablu sau stecher defect pot porvoca soc electric.
Nu trageți de cablul de alimentare atunci când doriți să scoateți ștecherul din priză.
Nu vă expuneți niciodată pe dumneavoastră sau alte persoane, fără a fi protejați, acțiunii arcului electric sau metalului incandescent. Mărgelele de sudură pot provoca arsuri.
Purtați întotdeauna un scut de sudare adecvat, îmbrăcăminte și mănuși de protecție.
O inhalare îndelungată a gazelor de sudură poate fi dăunătoare sănătății.
Lucrați cu instalatie de aspirare sau în încăperi bine aerisite. Evitați inhalarea directă a gazelor.
Contactul cu duza pachetului de furtunuri și materialul prelucrat poate provoca arsuri. Purtați întotdeauna mănuși speciale de sudură.
După operare, lăsați mai întâi duza din pachetul de furtunuri și materialul prelucrat să se răcească.
O muncă îndelungată cu aparatul poate deteriora auzul. Purtați întotdeauna protecții pentru urechi.
Aparatul de sudură poate fi utilizată numai pe o bază plană și cu butelia de gaze asigurată reglementar.
Acordați atenție fumului de sudură care trebuie să fie bine aspirat, respectiv locul de sudură să fie bine aerisit.
Zgura incandescentă și scânteile pot provoca incendii sau explozii. Nu utilizați niciodată aparatul în mediu inflamabil.
Lemnul, rumegușul, "lacurile", diluanții, benzina, kerosenul, gazul metan, acetilena, propanul și materiale inflamabile asemănătoare trebuie înlăturate de la locul de muncă și din apropierea acestuia, respectiv trebuie protejate de scântei.
Pentru stingerea unui eventual incendiu, trebuie avut pregătit în apropiere materiale de stingere adecvate.
Nu efectuați nici un fel de lucrări de sudură sau tăiere pe recipiente sau pe țevi închise.
Nu efectuați nici un fel de lucrări de sudură sau tăiere nici pe recipiente sau țevi care sunt deschise, atâta timp cât acestea conțin sau au conținut materiale care, sub influența căldurii sau umezelii, explodează sau pot provoca alte reacții periculoase.
Nu utilizați niciodată aparatul de sudură pentru a dezgheța țevi înghețate.
Asigurați neapărat butelia de gaz împotriva căderii. Este interzis a se ridicat aparatul de sudură în același timp cu butelia de gaz. Pentru transportul buteliilor cu gaz se aplică prescripții speciale.
Manipularea buteliilor cu gaz.
Asigurați ca buteliile cu gaz să fie utilizate și depozitate în încăperi cu circulație suficientă a aerului.
O butelie cu gaz neetanşă poate reduce cantitatea de oxigen în aerul inspirat, putând să provoace asfixierea.
Înainte de utilizare, convingeti-vă că butelia conține gazul necesar pentru lucrarea efectuată.
Buteliile cu gaz trebuie să fie întotdeauna fixate sigur în poziție verticală pe un suport pe perete sau pe un cărucior produs special pentru buteliile cu gaz.
Este interzis a se mișca buteliile cu gaz protector și instalația de reglare a fluxului gazului fixată pe acestea. Robinetul buteliei cu gaz trebuie să fie acoperit în timpul transportului.
După utilizare, închideți robinetul buteliei cu gaz.
Simboluri
Atenție! Citiți modul de utilizare.!
Purtați echipament personal de securitate.
Utilizați masca pentru sudură!
Purtați întotdeauna mănuși speciale de sudură.
Purtați încăltăminte de securitate cu protectie împotriva tăierii, cu talpă aspră și vârf de oțel!
Purtați șorț de protectie
Înaintea efectuării oricărei intervenții pe pompă, întotdeauna scoateți mai întâi ștecherul cablului de alimentare din priza de la rețea.
Asigurați butelia sub presiune cu un lanț.
Avertisment împotriva pericolului tensiunii electrice
Pericol de explozie
Avertizare asupra vaporilor toxicii!
Ocrotiți de umezeală Nu expuneți utilajul ploii.
La distanță de persoane Aveți grijă ca nimeni să nu se găsească în zona periculoasă
Transformator monofazat cu redresor
MIG (sudare metal - gaz - inert) MIG (sudare metal - gaz - activ)
Se pretează pentru sudură cu periclitare electrică ridicată.
Curent electric alternativ monofazat cu frecventa nominală de 50 Hz
Aparate electrice sau electronice defecte și /sau lichidate trebuie să fie predate la punctele de colectare corespunzătoare.
Ocrotiți de umezeală
Directia de amplasare a ambalajului - în sus
Exigente la adresa operatorului
Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenție modul de operare.
Calificare: În afară de o instruire amănunțită din partea unui specialist, nu este necesară nici o altă calificare specială pentru deservirea prezentului utilaj.
Vârsta minimă: Utilajul poate fi operat numai de persoane care au împlinit vârsta de 18 ani. Exceptie o fac minorii în cadrul pregătirii lor profesionale pentru a obține deprinderi, aceasta doar sub supravegherea instructorului.
Instructaj: Utilizarea aparatului necesită numai o instruire adecvată din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este necesar.
Comportament în cazuri extreme
Acordati rănitului primul ajutor și chemați într-un timp cât mai scurt ajutorul calificat al medicului. Păziți rănitul de alte accidente, și calmați-l. În cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veți consuma din trusa medicală trebuie completat imediat.
- Locul accidentului
- Tipul accidentului
- Numărul răniților
- Tipul rănirii
Întreținere
Înaintea efectuării oricărei intervenții pe pompă, întotdeauna scoateți mai întâi ștecherul cablului de alimentare din priza de la rețea.
Înaintea oricărei utilizări a pompei, efectuați proba vizuală și convingeți-vă că pompa, mai ales cablul de rețea și ștecherul, nu sunt deteriorate.
Pompa nu poate fi utilizată în cazul în care este
defectă pompa sau instalațiile de protecție de pe ea. În cazul în care aparatul este defect, reparația poate fi executată în exclusivitate de servisul pentru clienți.
Utilizați numai accesorii și piese de schimb originale.
Nu folosiți solventi, lichide inflamabile sau toxice pentru curățarea pistolului. Utilizați în acest scop o cârpă umedă; verificați mai întâi ca ștecărul să fie scos din priză.
După fiecare utilizare, înlăturați de pe orificiul de aerisire și componentii mobili praful depus cu o perie moale sau cu o pensulă.
Ungeti cu regularitate toți componentii metalici mobili cu ulei, de ex. roțile și capacul lateral.
Numai un utilaj întreținut și îngrijit cu regularitate poate fi de un ajutor real. Întreținerea și grija insuficientă de utilaj poate duce la accidente neprevăzute.
În caz de necesitate, veți găsi lista pieselor de schimb pe pagina www.guede.com.
Garantie
Perioada de garanție de 12 luni la o utilizare industrială, 24 de luni pentru consumatori, începând cu data achiziției aparatului.
Garantia se referă în exclusivitate la defectiunile provocate de defectele de material sau de producție. La reclamația în perioada de garanție trebuie prezentat documentul de achiziție original, cu data vânzării.
Garanția nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forțată, defectarea prin intervenție străină sau cu obiecte străine. Nerespectarea modului de utilizare și de montaj ca și uzura normală de asemeni nu intră în garanție.
Service
Aveți întrebări de ordin tehnic? Reclamații? Aveți nevoie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la secția de Servis vă vom ajuta în mod rapid și nebirocratic. Vă rugăm să ne ajutați să vă ajutăm. Pentru ca utilajul dvs. să poată fi identificat în caz de reclamație, avem nevoie de numărul seriei, numărul comenzii și de anul de producție. Toate aceste date le veți găsi pe plăcuța de tip. Pentru ca toate aceste date să fie mereu la îndemână, vă rugăm să le notați mai jos.
Nr. serie:
Nr. comandă:
An de productie:
Înlăturare defectiune
| Defecțiune Cauză Remediere | ||
| Deșa rola deplasării sârmei se rotește, sârma nu se deplasează. | Duza cu jet este murdară Curățați | |
| Cuplajul bobinei de transport este reglat prea puternic | Degajați | |
| Pachetul cu furtunuri este deteriorat Verificați carcasa liniei de alimentare cu sărmă | ||
| Presiunea de împingere a rolei de de- plasare a sărmei este prea joasă | Ridicați presiunea de contact | |
| Alimentare cu sărmă intermitentă sau sacadată | Duză cu jet deteriorată înlocuiți | |
| Duza cu jet este arsă înlocuiți | ||
| Canelura roții de tracțiune este murdară | Curățați | |
| Zgârietură pe roata de tracțiune uzată | Înlocuiți | |
| Arc electric stins Contact prost între cleștele de punere la masă și piesă | Strângeți cleștele și verificațiÎnlăturați vopseaua și rugina | |
| Scurt circuit între duza cu jet și țeava de aducție a gazului | ||
| Duza cu jet are joc prea mare Strângeți temeinic duza cu jet | ||
| Sudură poroasă Distanță sau înclinare | prea mare lapachetul cu furtunuri | Distanța dintre pachetul cu furtunuri și piesă trebuie să fie de 5-10 mm.Înclinația față de piesă nu trebuie să fie inferioară valorii de 60. |
| Fără gaz, gaz prea puțin sau gaz de proastă calitate | Asigurați aducția (unei cantități mai mari) de gaz sau înlocuiți | |
| Aparatul de sudură încetează subit să funcționeze după o operare îndelungată | Ca urmare a unei utilizări înde- lungate aparatul de sudură s-a supraîncălzit și s-a conectat protecția termică | Lăsați aparatul de sudură să se răcească |
Tehnički podaci
Marcă : GUDE
Model : 20074
Categorie : Aparat de sudură
