| Produkttyp | Inverter-Schweißgerät |
| Marke | Güde |
| Modell | 20074 |
| Abmessungen (L x B x H) | 30 x 15 x 25 cm |
| Gewicht | 4,5 kg |
| Stromversorgung | 230 V ~ 50 Hz |
| Leistungsaufnahme | 3,2 kVA |
| Schweißstrom (MMA) | 20 – 160 A |
| Leerlaufspannung | 72 V |
| Einschaltdauer (bei 40 °C) | 60 % bei 160 A, 100 % bei 100 A |
| Elektrodendurchmesser | 1,6 – 4,0 mm |
| Empfohlene Schweißdicke | 1 – 6 mm |
| Schweißfunktionen | MMA (Stabelektrode), WIG (mit optionalem Brenner) |
| Zusatzfunktionen | Anti-Stick, Hot Start, Arc Force |
| Thermoschutz | Ja, automatische Abschaltung bei Überhitzung |
| Schutzart | IP21S |
| Isolationsklasse | F |
| Wartung und Reinigung | Regelmäßig die Lüftungsschlitze entstauben; Brenner und Elektrodenhalter reinigen |
| Ersatzteile und Reparaturfähigkeit | Verfügbar beim Hersteller oder autorisierten Händler; Reparatur durch Fachmann empfohlen |
| Allgemeine Informationen | Bedienungsanleitung als PDF kostenlos herunterladbar |
Häufig gestellte Fragen - 20074 GUDE
Benutzerfragen zu 20074 GUDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schweißgerät kostenlos im PDF-Format! Finden Sie Ihr Handbuch 20074 - GUDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 20074 von der Marke GUDE.
BEDIENUNGSANLEITUNG 20074 GUDE
Originalbetriebsanleitung
MIG 172 6W
20074
DEUTSCH Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.
Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG | SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG | EG-KONFORMITÄTSERKLÄRUNG | ____ 12
DE Inbetriebnahme

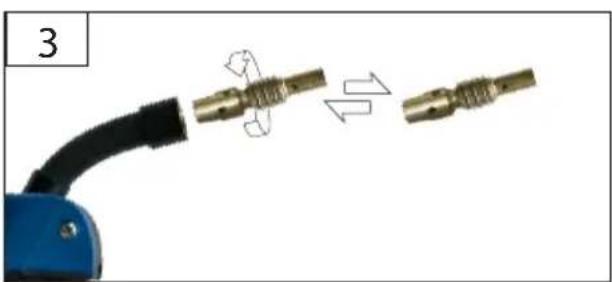

DE Überlastungsschutz
GB Engine protection
FR Protection contre la surcharge

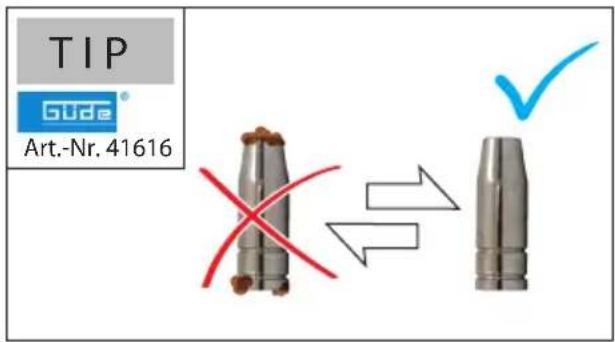

DE Reinigung / Wartung
Anschluss 230 V \~ 50 Hz
Nenneingangsspannung (Wechselstrom) U _1 230 V
Absicherung....16 A
Maximaler Nenneingangsstrom I_1max 27 A
Maximaler effektiver Eingangsstrom I_eff 9,7 A
Leerlaufspannung U_0 40 V
Regelbereich....25-135 A
Einschaltdauer X * ..... 10% ..... 20% ..... 30% ..... 60% ..... 100% ..... 100%
Schweißstrom I, 145 A. 110 A. 77 A. 54 A. 42 A. 25 A
Arbeitsspannung U _2 ......20,75 V......19 V......17,8 V......16,7 V......16,1 V......15,25 V
Drahtstärke....0,6 - 1,0 mm
Materialstärke....1 - 8 mm
Gewicht 34 kg
Abmessung.... 650 x 285 x 460 mm
Schutzart IP 21S
Isolationsklasse ...... H
* Verhältnis von tatsächlicher Arbeitszeit zur Gesamtarbeitszeit.
Die Einschaltdauer wurde bei 40°C durch Simulation bestimmt.
Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen und
verstanden haben. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.
Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst.
Bestimmungsgemäße Verwendung
Schutzgasschweißgerät zur thermischen Verbindung von Eisen – Metallen durch Schmelzen der Kanten und Zuführung eines Zusatzstoffes.
Dieses Gerät darf nur wie angegeben bestimmungs- gemäß verwendet werden. Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.
Sicherheitshinweise
⚠️ GEFAHR! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom!
⚠ Der Betrieb ist nur mit Fehlerstrom-Schutzschalter (RCD max. Fehlerstrom 30mA) zulässig.
Die Schweißmaschine hat den Schutzgrad IP21 und darf nie Regen und Feuchtigkeit während des Btriebs oder der Lagerung ausgesetzt werden.
Spannung überprüfen. Die auf dem Typenschild angegebenen technischen Daten müssen mit der Spannung des Stromnetzes übereinstimmen.
Den Stecker des Stromkabels an einer Steckdose mit passender Form, Spannung und Frequenz anschließen, die den geltenden Vorschriften entspricht.
Verlängerungskabel dürfen nicht länger als 5 Meter sein und müssen einen Kabelquerschnitt von mindestens 1,5 mm ^2 haben. Von der Verwendung von Verlängerungskabeln mit unterschiedlicher Länge und Querschnitt, sowie von Adaptern und Mehrfachsteckern wird abgeraten.
Vor Inbetriebnahme des Geräts überprüfen, dass das Elektrokabel und/oder die Steckdose nicht beschädigt sind.
Ein defektes Kabel oder eine Stecker kann zum Stromschlag führen.
Nicht am Netzkabel ziehen, um den Stecker aus der Steckdose zu ziehen.
Setzen Sie sich und andere niemals ohne Schutz den Auswirkungen des Lichtbogens oder des glühenden Metalls aus. Spritzende Schweißperlen können zu Verbrennungen führen.
Immer ein geeignetes Schweißschutzschild, Schutzkleidung und Schutzhandschuhe tragen.
Längeres Einatmen der Schweißgase kann gesundheitsschädlich sein.
Arbeiten Sie mit einer Absauganlage oder in gut be- lüfteten Räumen. Vermeiden Sie das direkte Einatmen der Gase.
Das Berühren der Schlauchpaketdüse und des Werkstücks kann zu Verbrennungen führen. Tragen Sie immer spezielle Schweißhandschuhe.
Schlauchpaketdüse und Werkstück nach dem Betrieb erst abkühlen lassen.
Längeres Arbeiten mit dem Gerät, kann zu Gehörschädigungen führen. Tragen Sie stets einen Gehörschutz.
Das Schweißgerät darf nur auf einem ebenen Untergrund und mit entsprechend gesicherter Gasflasche betrieben werden.
Achten Sie darauf, dass der Schweißrauch abgesaugt wird bzw. der Schweißplatz gut belüftet ist.
Glühende Schlacke und Funken können Brände und Explosionen verursachen. Das Gerät niemals in feuergefährlicher Umgebung verwenden.
Holz, Sägespäne, „Lacke“, Lösungsmittel, Benzin, Kerosin, Erdgas, Acetylen, Propan und ähnliche entzündliche Materialien sind von Arbeitsplatz und der Umgebung zu entfernen bzw. vor Funkenflug zu schützen.
Als Brandbekämpfungsmaßnahme ist in der Nähe ein geeignetes Löschmittel bereit zu stellen.
Keine Schweiß- oder Schneidarbeiten an geschlossenen Behältern oder Rohren vornehmen.
Keine Schweiß- oder Schneidarbeiten an Behältern oder Rohren vornehmen, auch wenn sie offen sind, sofern sie Materialien enthalten oder enthalten haben, die unter Einwirkung von Wärme oder Feuchtigkeit explodieren oder andere gefährliche Reaktionen hervorrufen können.
Verwenden Sie das Schweißgerät niemals um eingefrorene Rohre aufzutauen.
Sichern Sie unbedingt die Gasflasche gegen Umfallen. Die Schweißmaschine darf nie zugleich mit einer Gasflasche gehoben werden. Für den Transport von Gasflaschen gelten besondere Vorschriften.
Umgang mit Gasflaschen
Sorgen Sie dafür, dass die Benutzung und Aufbewahrung von Gasflaschen in Räumen erfolgt, die ausreichend be- und entlüftet werden.
Eine undichte Gasflasche kann eine Verringerung des Sauerstoffgehalts in der Atemluft und somit Erstickungsgefahr verursachen.
Vergewissern Sie sich vor dem Gebrauch, dass die Gasflasche Gas enthält, das für die durchzuführende Arbeit vorgesehen ist.
Gasflaschen müssen immer in aufrechter Position sicher an ein Wandgestell oder in einem spezialgefertigten Gasflaschenwagen festgemacht werden.
Eine Schutzgasflasche mit angebrachter Einstellvorrichtung für den Gasstrom darf nicht bewegt werden. Das Gasflaschenventil muss während des Transports abgedeckt sein.
Schließen Sie das Gasflaschenventil nach dem Gebrauch.
Symbole
Achtung! Bedienungsanleitung lesen!
Tragen Sie persönliche Schutzausrüstung.
Schweißmaske benutzen!
Tragen Sie immer spezielle Schweißhandschuhe
Sicherheitsschuhe mit Schnittschutz, griffiger Sohle und Stahlkappe tragen!
Schutzschürze benutzen
Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steck-dose ziehen.
Druckflasche durch Kette sichern
Warnung vor gefährlicher elektrischer Spannung
Explosionsgefahr
Warnung vor giftigen Dämpfen!
Vor Nässe schützen Die Maschine nicht dem Regen aussetzen.
Abstand von Personen Achten Sie darauf, dass sich keine Personen im Gefahrenbereich aufhalten.
Einphasen Transformator mit Gleichrichter
MIG (Metall-Inertgas-Schweißen) MAG (Metall-Aktivgas-Schweißen)
Geeignet zum Schweißen unter erhöhter elektrischer Gefährdung.
Einphasen Wechselstrom mit Nennfrequenz 50 Hz
Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.
Vor Nässe schützen
Packungsorientierung Oben
Anforderungen an den Bediener
Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben.
Qualifikation: Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.
Mindestalter: Das Gerät darf nur von Personen betrieben werden, die das 18. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.
Schulung: Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine Sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig.
Verhalten im Notfall
Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen.
Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:
- Ort des Unfalls
- Art des Unfalls
- Zahl der Verletzten
- Art der Verletzungen
Wartung
⚠ Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen.
Führen Sie vor Benutzung stets eine Sichtprüfung durch, um festzustellen, ob das Gerät, insbesondere Netzkabel und Stecker, beschädigt ist.
Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind.
Falls das Gerät defekt ist, hat die Reparatur ausschließlich durch den Kundendienst zu erfolgen.
Nur Originalzubehör und Originalersatzteile verwenden.
Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichen oder giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuch benutzen.
Befreien Sie die Belüftungsöffnung und bewegliche Teile nach jedem Gebrauch von festsitzendem Staub mit einer weichen Bürste oder einem Pinsel.
Ölen Sie alle beweglichen Metallteile regelmäßig, z.B. Räder und Seitenklappe).
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.
Bei Bedarf finden Sie die Ersatzteilliste im Internet unter www.guede.com.
Gewährleistung
Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.
Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen.
Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.
Service
Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.
Seriennummer:
Artikelnummer:
Baujahr:
Fehlerbehebung
| Störung UrsacheBehebung | ||
| Der Draht wird trotz drehender Drahtvorschubrolle nicht transportiert. | Schmutz auf der Stromdüse Reinigen | |
| Die Kupplung des Spulenträgers ist zu stark eingestellt. | Lockern | |
| Beschädigtes Schlauchpaket Mantel der Drahtführung kontrollieren | ||
| Anpressdruck der Drahtführungsrolle zu nieder | Anpressdruck erhöhen | |
| Drahtzuführung intermittierend oder auslösend | Stromdüse beschädigt Auswechseln | |
| Verbrennungen in der Stromdüse Auswechseln | ||
| Schmutz auf der Rille des Treibrades Reinigen | ||
| Riefe auf dem abgenutzen Treibrad Auswechseln | ||
| Lichtbogen gelöscht Schlechter Kontakt zwischen Masse-zange und Teil | Die Zange anziehen und kontrollieren Farbe und Korrosion entfernen | |
