SWS98820G0 - Cantina vini AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cantinetta vino da incasso
Marca	AEG
Modello	SWS98820G0
Tensione di alimentazione	230 V ~ 50 Hz
Fusibile consigliato	10 A / 16 A
Refrigerante	R600a (isobutano)
Classe climatica	SN (+10 a +32 °C), N, ST (+18 a +38 °C), T
Intervallo di temperatura	5 °C a 18 °C (ogni zona)
Numero di zone di temperatura	2 zone indipendenti
Funzione extra-freddo	Sì (raffredda la zona superiore a +5 °C in 24 ore)
Illuminazione interna	LED, accensione permanente o all'apertura della porta
Segnale acustico porta aperta	Sì (dopo 5 minuti)
Ripiani	Regolabili in altezza
Fondo intermedio	Regolabile (una posizione verso l'alto o il basso)
Sbrinamento	Automatico
Pulizia	Scollegare prima della pulizia; non utilizzare pulitore a vapore né solventi organici
Sicurezza	Non utilizzare apparecchi elettrici all'interno; non danneggiare il circuito frigorifero
Riparazioni	Solo da un centro assistenza autorizzato; utilizzare ricambi originali
Garanzia	Sì, secondo le condizioni (vedere il manuale)

Domande frequenti - SWS98820G0 AEG

Qual è l'intervallo di temperatura della cantinetta vino AEG SWS98820G0 ?

Ogni zona può essere regolata da 5 °C a 18 °C. La temperatura della zona inferiore deve essere identica o superiore a quella della zona superiore.

Come regolare la temperatura delle due zone ?

Utilizzare i pulsanti 2 (zona superiore) e 2a (zona inferiore). Tenere premuto per 3 secondi finché l'indicatore lampeggia, quindi regolare passo dopo passo.

Come utilizzare la funzione extra-freddo ?

Premere il pulsante 3 per 3 secondi. La spia gialla si accende e l'apparecchio raffredda la zona superiore a +5 °C in 24 ore, poi torna automaticamente alla temperatura impostata.

Come regolare i ripiani ?

Tirare il ripiano in avanti, sollevarlo dal lato della porta ed estrarlo. Per riposizionarlo a un'altezza diversa, procedere in senso inverso.

Come regolare il fondo intermedio ?

Tirare il fondo intermedio dalla parete posteriore e sollevarlo lato porta. Inserire la parte posteriore nell'incavo previsto all'altezza desiderata.

Cosa fare se l'illuminazione interna non funziona ?

L'illuminazione è a LED. Sganciarla, allentare il ponticello e sostituirla con un LED originale. Se il problema persiste, contattare l'assistenza.

Cosa fare se l'apparecchio non raffredda a sufficienza ?

Verificare che la temperatura sia impostata correttamente, che la porta non sia rimasta aperta troppo a lungo e che l'apparecchio non sia vicino a una fonte di calore. Fare riferimento alla tabella di aiuto in caso di guasto.

Come pulire l'interno della cantinetta vino ?

Scollegare l'apparecchio. Pulire con un panno morbido e acqua saponata. Non utilizzare pulitore a vapore, solventi organici o prodotti abrasivi. Asciugare prima di rimettere in funzione.

Cosa fare in caso di messaggio di errore F1 o F2 ?

I messaggi F1 (sonda superiore) e F2 (sonda inferiore) indicano una sonda difettosa. Contattare l'assistenza.

Quali sono i rumori normali di funzionamento ?

I rumori normali includono: ronzio del compressore, vibrazione del ventilatore, gorgoglio e fischio del refrigerante, e scricchiolio della cassa (dilatazione).

MANUALE UTENTE SWS98820G0 AEG

Armadio climatizzato da incasso per vini

Avvertenze di sicurezza / Norme 32

Smaltimento dell'imballaggio e degli apparecchi dismessi 33

Posizionamento / Luogo d'installazione 34

Il vostro frigorifero ha bisogno di aria 35

Installazione 35

Collegamento elettrico 36

Descrizione dell'apparecchio 37

Allestimento interno 37

Pannello di controllo 37

Messa in funzione – regolare la temperatura, spegnere il frigorifero 37

Spostare i ripiani 38

Spostare la mensola 39

Sostituire la lampada dell'illuminazione 39

Corretta disposizione del carico 40

Le temperature ideali per il vino 40

Sbrinamento 40

Pulizia 40

Consigli per il risparmio energetico 41

Se qualcosa non va... Soluzione di guasti 41

Garanzia 43

Rumori di funzionamento 43

Gentile Cliente!

Prima di mettere in funzione il vostro nuovo frigorifero, vi preghiamo di leggere attentamente le presenti istruzioni per l'uso. Esse contengono importanti informazioni per l'uso sicuro nonché per un'installazione e manutenzione corrette del vostro apparecchio. Il presente libretto deve essere conservato per successive consultazioni e conse -gnato agli eventuali futuri proprietari dell'apparecchio.

Questo apparecchio è adatto esclusivamente al deposito di vino.

Avvertenze di sicurezza

Questo frigorifero è stato costruito nel rispetto delle norme tecniche riconosciute ed è conforme alla Direttiva Comunitaria 73/23/CEE (Bassa Tensione). Inoltre è stato collaudato SEV secondo la Direttiva sulla Compatibilità Elettromagnetica 89/ 336/ CEE e secondo EN 55014.1993.

. La protezione contro le scariche elettriche deve essere assicurata dall'installatore.

. Tensione di rete: 230 V/50 Hz

. Non è previsto l'uso del presente apparecchio da parte di persone con ridotte capacità fisiche, sensoriali e intellettuali oppure con insufficienti conoscenze e/o scarsa esperienza, a meno che queste persone non vengano sorvegliate o istruite da un responsabile per la loro sicurezza per quanto riguarda l'utilizzo dell'apparecchio.

Prestare attenzione ai bambini per assicurare che non possano giocare con l'apparecchio.

. Il frigorifero è previsto esclusivamente per un uso domestico, conforme a quanto indicato nelle istruzioni per l'uso.

. Qualora l'apparecchiatura al ricevimento risultasse danneggiata, vi preghiamo di rivolgervi immediatamente al vostro fornitore.

. Eventuali riparazioni e altri tipi di interventi devono essere effettuati esclusivamente da un installatore dell'Assistenza Tecnica.

. Per pulire il frigorifero, scollegare l'alimentazione elettrica: togliere la spina dalla presa di corrente, oppure spegnere l'interruttore di sicurezza. Non togliere mai la spina dalla presa con le mani bagnate oppure tirando il cavo dell'alimentazione. Afferrare sempre la spina ed estrarla dalla presa tirando in senso orizzontale.

. Questo apparecchio è esente da FCKW e FKW e contiene il refrigerante ecologico isobutano (R600a) in quantità ridotta.

. Maneggiando l'apparecchio bisogna prestare attenzione affinché non venga danneggiato il circuito refrigerante. Se nonostante tutta la cautela il circuito refrigerante dovesse essere danneggiato, bisogna evitare fiamme aperte e scintille di qualunque tipo nel luogo d'installazione. Aerare l'ambiente, nel quale è installato l'apparecchio, per alcuni minuti.

. È vietato mettere in funzione l'apparecchio con il circuito refrigerante danneggiato.
. Assicurare che le aperture di ventilazione e aerazione non siano coperte oppure ostruite, quando l'apparecchiatura è incassato. Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso non previsto ed errato dell'apparecchio, nonché per riparazioni non eseguite a regola d'arte. In questi casi decadono tutti i diritti di garanzia e altre pretese di responsabilità.
. Se il cavo d'allacciamento dell'apparecchio risultasse danneggiato, è necessario rivolgersi al produttore, al Servizio di Assistenza Tecnica oppure ad altro personale qualificato per la sostituzione, per non incorrere in rischi.
. Attenzione! Non far funzionare apparecchi elettrici all'interno del frigorifero!

Smaltimento

Informazioni riguardanti l'imballaggio

Smaltire i materiali d'imballaggio in modo appropriato. Tutti i materiali utilizzati per d'imballaggio sono ecologici e quindi riciclabili.

Informazioni riguardanti i materiali

Anche i materiali sintetici possono essere riciclati e sono perciò identificati dalle seguenti sigle:

PE< per polietilene, p. es. l'involucro esterno e i sacchetti all'interno

PS< per polistirolo espanso, p. es. per le parti di imbottitura. In linea di massima il polistirolo è esente da FCKW.

Le parti in cartone vengono prodotte con carta riciclata e dovrebbero essere smaltite di nuovo con la carta straccia.

Smaltimento delle apparecchiature dimesse

Per salvaguardare l'ambiente è necessario che i frigoriferi vengano smaltiti corretta- mente. Questo vale sia per il vostro apparecchio vecchio sia, un giorno quando avrà finito il suo ciclo vitale, per quello nuovo.

Attenzione! Rendere gli apparecchi dismessi inutilizzabili prima di smaltirli: togliere la spina, tagliare il cavo e rimuovere o distruggere eventuali serrature a catenaccio o a scatto. In questo modo si evita che i bambini, giocando, possano accidentalmente chiudersi nell'apparecchiatura (pericolo di soffocamento!) o rischiare in qualche altra maniera la loro vita.

Avvertenze per lo smaltimento:

. L'apparecchiatura non può essere smaltita come rifiuto domestico o rifiuto ingombrante.

. Non danneggiare il circuito refrigerante, in modo particolare lo scambiatore di calore sul retro dell'apparecchiatura.
. Il simbolo sull prodotto o sull'imballo indica che la presente apparecchiatura non può essere trattata come normale rifiuto domestico, ma deve essere consegnata ad un centro di raccolta specializzato per il riciclaggio di apparecchiature elettriche ed elettroniche. Grazie al corretto smaltimento del prodotto date il vostro contributo per salvaguardare l'ambiente e la salute dei vostri concittadini, che altrimenti potrebbero essere compromessi. Ulteriori informazioni sul riciclaggio del frigorifero vengono fornite dalle autorità comunali, dal servizio locale di smaltimento dei rifiuti oppure dal negozio, presso il quale avete acquistato il prodotto.

Posizionamento

Luogo d'installazione

L'apparecchiatura deve essere installata in un luogo asciutto e ben aerato. La tempe - ratura dell'ambiente influisce sul consumo energetico e sul buon funzionamento del frigorifero.

Per questo motivo l'apparecchiatura

. non deve essere esposta direttamente ai raggi solari;
. non deve essere installata vicino a termosifoni, stufe da riscaldamento o altre fonti di calore;
. deve essere collocata in un luogo con una temperatura d'ambiente conforme alla classe di appartenenza, per la quale è stata concepita.

La classe di appartenenza è riportata sulla targa matricola, che si trova all'interno del frigorifero, in alto a destra.

La tabella sottostante indica quale temperatura dell'ambiente corrisponde a quale classe di appartenenza:

Classe di appartenenza per temperature dell'ambiente

SN da +10 a + 32°C

N da +16 a + 32°C

ST da +18 a + 38°C

T da +18 a +43°C

Per assicurare una corretta ventilazione e prevenire il surriscaldamento dell'apparec-chiatura, bisogna prevedere uno spazio sufficiente per l'aerazione o applicare una piastra d'isolamento termico.

Il vostro frigorifero ha bisogno di aria

La porta del frigorifero copre in gran parte la nicchia di incasso. Per questo motivo l'aerazione deve essere assicurata dall'apertura nello zoccolo del mobile. L'aria riscaldata deve poter defluire attraverso la fessura d'aria sul retro del mobile verso l'alto. Le sezioni d'aerazione devono essere di almeno 200 cm ^2 .

Attenzione! Per assicurare una corretta ventilazione, tali aperture di ventilazione non devono essere coperte e devono essere tenute libere da ogni ostruzione.

Incasso

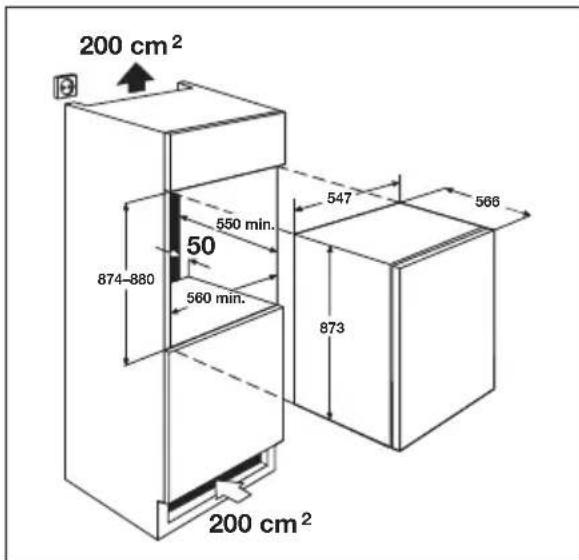

Disegno quotato

Assicuratevi dopo l'incasso dell'apparecchiatura, soprattutto se fosse stata invertita la posizione della porta, che la guarnizione sia stagna. Una tenuta non appropriata della porta può comportare un aumento della condensa e quindi un maggiore consumo di energia (vedi anche capitolo "Soluzione di guasti").

Collegamento elettrico

Per l'allacciamento elettrico deve essere disponibile una presa con messa a terra installata secondo le norme vigenti. Dovrebbe essere posizionata in modo tale che sia possibile estrarre la spina.

La presa con messa a terra necessaria per l'allacciamento dell'apparecchiatura dovrebbe essere collocata a sinistra o a destra della nicchia d'incasso.

La protezione elettrica deve essere di almeno 10/16 Ampere. Qualora la presa, ad apparecchiatura incassata, non fosse accessibile, bisogna prevedere un dispositivo adeguato nell'installazione elettrica che consenta di scollegare l'apparecchio dalla rete (interruttore di sicurezza, distanza di apertura dei contatti: almeno 3 mm).

Prima della messa in funzione verificare sulla targa matricola dell'apparecchiatura che la tensione e il tipo di corrente corrispondano ai valori della rete presente sul luogo d'installazione.

p.es. AC 220 ... 240 V 50 Hz oppure

220 ... 240V\~ 50 Hz

(vale a dire da 220 a 240 Volt di corrente alternata, 50 Hertz)

La targa matricola si trova all'interno dell'apparecchiatura, in alto a destra.

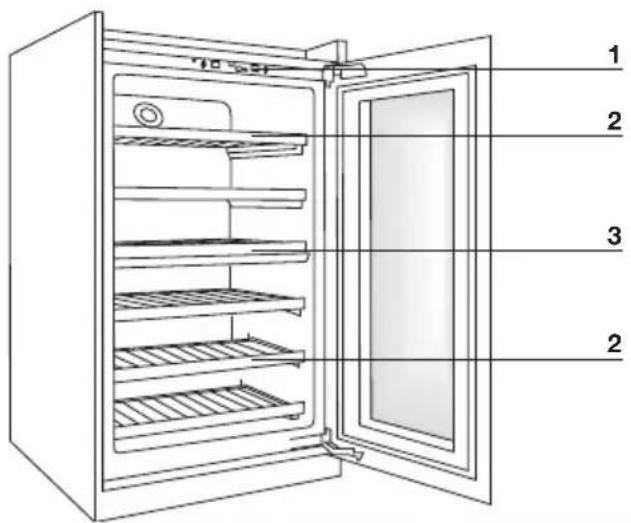

Descrizione dell'apparecchiatura

1 Pannello di controllo
2 Ripiani (regolabili)
3 Mensola (regolabile)

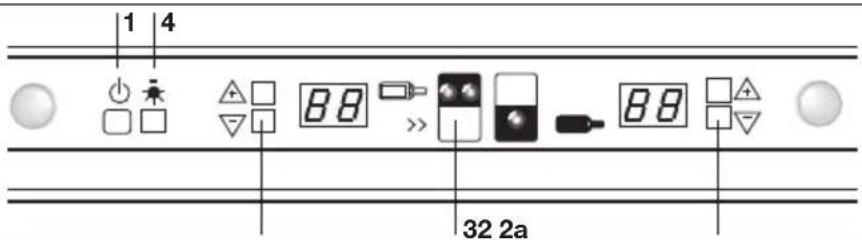

Pannello di controllo

1 Accensione / spegnimento dell'apparecchio Premere il tasto per 3 secondi

2 Selezione delle temperatura reparto superiore (regolabile da 5 a 18°C) Consigliato: 5–12° C(ideale per vino bianco, vedi pag. 11) Premere il tasto per 3 secondi l'indicazione lampeggia La temperatura può essere regolata gradualmente.

2a Selezione delle temperatura reparto inferiore (regolabile da 5 a 18° C) Consigliato: 12–18° C (ideale per vino rosso, vedi pag. 11) La temperatura impostata nel reparto inferiore deve essere uguale o più alta di quella del reparto superiore.

3 Supercool

Premere il tasto per 3 secondi la spia gialla si accende.

Il reparto superiore viene raffreddato nel giro di 24 ore a +5° C e in seguito automaticamente in base alla temperatura impostata.

4 Illuminazione interna sempre accesa:

premere per 3 secondi ON

Illuminazione interna accesa solo all'apertura della porta:

premere per 3 secondi OFF

Se la porta rimane aperta per più di 5 minuti, si attiva un allarme acustico. Per disattivarlo basta premere brevemente un qualsiasi tasto.

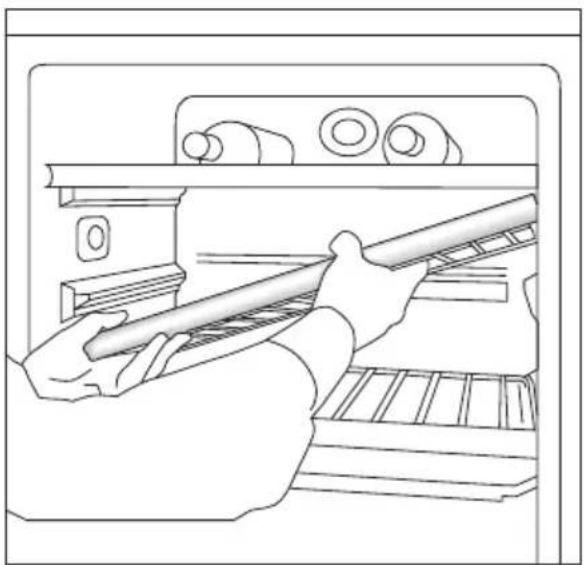

Spostare i ripiani

I ripiani possono essere regolati in altezza.

Per fare ciò, tirare il ripiano verso di voi, alzarlo dal lato della porta ed estrarlo.

Per riposizionarlo ad un'altezza diversa, procedere nell'ordine inverso.

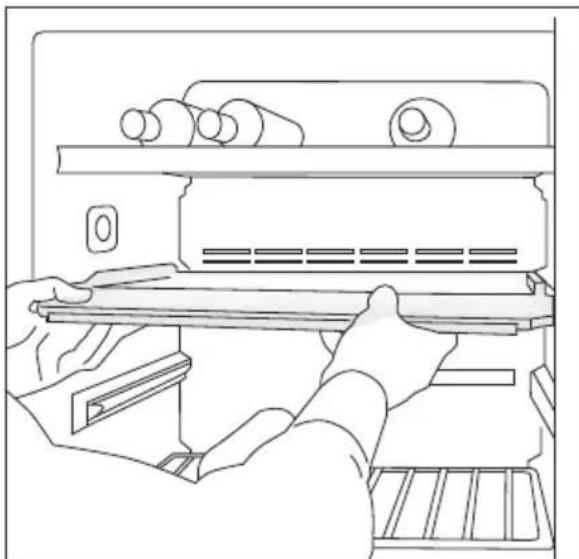

Spostare la mensola

La mensola può essere spostata di una posizione più in alto o in basso.

Per fare ciò, estrarla dalla parete posteriore, tirarla verso di voi e sollevarla dal lato della porta.

Per riposizionarla all'altezza desiderata, procedere in ordine inverso.

Controllare che la parte posteriore della mensola sia stata inserita bene nella fessura predisposta sulla parete posteriore.

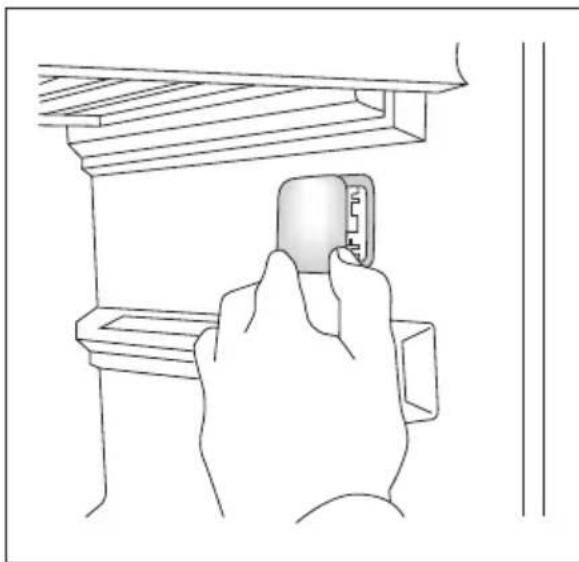

Sostituire la lampada dell'illuminazione

Sganciare la copertura della lampadina. Allentare il collegamento a spina con la lam- padina dell'illuminazione. Inserire la nuova lampadina procedendo in ordine inverso.

Avvertenza! Utilizzate solo lampadine originali del produttore!

Corretta disposizione del carico

L'apparecchiatura dispone di due zone di temperatura regolabili separatamente (impostabili ambedue da 5° C a 18° C):

reparto superiore vino bianco, champagne, spumante, vino rosato reparto inferiore vino rosso

Tenete conto che la temperatura impostata nel reparto inferiore deve essere almeno uguale o più alta di quella del reparto superiore.

Temperature ideali per i vini\*

6-8° Champagne, spumanti, Chasselas, Riesling, Sauvignon Blanc, Chardonnay giovane e vini dolci, tutti i vini rosati

8-10° Chardonnay maturi e Sauternes

13-15° Gamay, Merlot giovani, Pinot Noir giovani

15-17° Bordeaux giovane, Cabernet leggero, Barbera, Merlot

16-18° Burgunder maturo, Bordeaux, vini italiani, spagnoli e californiani, ecc.

17-18° Barolo, Reciotto, Amarone

(La temperatura più bassa vale per i vini più semplici, quella più alta per i vini più raffinati e di qualità superiore delle singole categorie)

* Fonte: Mövenpick

Sbrinamento

Lo sbrinamento del vano frigorifero avviene automaticamente

Lo sbrinamento dell'evaporatore sulla parete posteriore del vano frigorifero avviene in modo automatico. L'acqua derivante dallo sbrinamento viene raccolta in una canale di scarico sul retro del vano frigorifero e condotta attraverso il foro di scarico nella bacinella di raccolta sul compressore, dove evapora.

Pulizia e manutenzione

Per motivi igienici bisogna provvedere periodicamente ad una pulizia dell'intero del frigorifero, compresi i ripiani e gli accessori.

Avvertenza! Prima di iniziare la pulizia, scollegare l'apparecchiatura dalla rete elettrica – pericolo di scosse elettriche! Prima degli interventi di manutenzione spegnere l'apparecchiatura e scollegare il cavo d'alimentazione oppure spegnere o svitare l'interruttore di sicurezza.

Non utilizzare mai dispositivi a vapore per pulire l'apparecchiatura. L'umidità potrebbe penetrare nelle parti elettriche -> rischio di scosse elettriche! Il vapore caldo potrebbe inoltre danneggiare le parti in plastica. L'apparecchiatura deve essere ben asciutta prima di metterla di nuovo in funzione.

Attenzione! Oli essenziali e solventi organici, quali per esempio succhi e acidi di frutta, burro e detergenti contenenti acido acetico, possono attaccare le parti in plastica. Evitare il contatto di tali sostanze con le componenti dell'apparecchiatura! Non utilizzare detergenti abrasivi!

Consigli per il risparmio energetico

. Assicurare una corretta ventilazione attorno all'apparecchiatura. Non coprire mai le aperture d'aerazione!
. Non collocare l'apparecchio vicino a fonti di calore, tubi del riscaldamento o fuoriuscite di fumi e tenere al riparo dai raggi diretti del sole.
. Aprire le porte dell'apparecchio solo per il tempo strettamente necessario. Più rapidamente vengono chiuse le porte, meno si disperde il fresco dell'interno.
. Accertarsi che le porte siano completamente chiuse. La porta deve aderire perfettamente al telaio del frigorifero.

Se qualcosa non va...

Soluzione di guasti

Può capitare che un guasto sia in realtà dovuto ad un piccolo inconveniente che siete in grado di rimuovere voi stessi, seguendo le indicazioni di seguito riportate.

Astenetevi tuttavia da ogni altro intervento, qualora le informazioni qui fornite non servissero nel caso concreto a risolvere il problema.

Avvertenza! Gli interventi di riparazione del frigorifero per vini devono essere eseguiti da personale qualificato. Riparazioni non eseguite a regola d'arte aumentano notevolmente il rischio per l'utente. Per le riparazioni rivolgetevi al vostro negoziante oppure al nostro Centro di Assistenza Tecnica.

Inconveniente Possibile causa Soluzione
L'apparecchiatura non funziona.	L'apparecchiatura non è accesa.La spina non è inserita bene nella presa.È intervenuto l'interruttore di sicurezza oppure è difettoso.La presa è difettosa.	Accendere l'apparecchiatura.Inserire la spina.Controllare ed eventualmente sostituire l'interrut-tore di sicurezza.I guasti alla rete elettrica devono essere riparati dal vostro elettricista di fiducia.
La temperatura nel frigorifero è troppo alta.	La temperatura non è stata impostata corretta-mente.La porta è rimasta aperta per un tempo prolungato.L'apparecchiatura è stata collocata vicino a una fonte di calore.	Controllare nel capitolo "Messa in funzione".Aprire la porta solo lo stret-to necessario.Controllare nel capitolo "Luogo di installazione".
L'illuminazione interna non funziona.	Il LED è difettoso.	Controllare nel capitolo "Illuminazione".
Dopo aver modificato la temperatura, il compres-sore non parte subito.	È normale; non c'è nes-sun inconveniente.	Dopo un po' di tempo il compressore si avvia automaticamente.
Messaggio d'errore F1 sul display	Il sensore superiore è difettoso.	Chiamare l'Assistenza.
Messaggio d'errore F2 sul display	Il sensore inferiore è difet-toso.	Chiamare l'Assistenza.
Messaggio d'errore F3 sul display	La ventola è difettosa.	Chiamare l'Assistenza.

Garanzia

La garanzia inizia con la data di consegna dell'apparecchio all'utente finale. Eventuali difetti che dovessero manifestarsi durante il periodo di garanzia nonostante l'uso previsto e corretto dell'apparecchio e che siano imputabili ad un difetto di fabbricazione o del materiale, saranno rimossi nell'ambito delle presente garanzia dal Centro di Assistenza Tecnica.

Sono esclusi dalla garanzia:

. eventuali difetti dovuti alla non osservanza delle presenti istruzioni per l'uso o ad un uso improprio
. richieste di risarcimento per danni non inclusi nella garanzia
. apparecchi che sono stati riparati da terzi

Rumori di funzionamento

Rumori del tutto normali

Il raffreddamento nel frigorifero è assicurato da un compressore (generatore del freddo). Il compressore pompa il refrigerante attraverso il sistema di refrigerazione.

Questo processo è inevitabilmente accompagnato da rumori, che continuano anche dopo lo spegnimento del compressore a causa delle variazioni di pressione e temperatura.

Il presente impianto frigorifero è stato concepito secondo lo stato attuale della tecnica ed è stato dotato di un compressore molto silenzioso e di un circuito refrigerante ottimizzato dal punto di vista della rumorosità.

Ciononostante non è possibile evitare completamente alcuni rumori, la cui intensità dipende dalla dimensione del frigorifero.

Tali rumori di funzionamento sono udibili maggiormente subito dopo l'accensione del compressore e perdono d'intensità nel corso del funzionamento.

Rumori anomali

Rumori anomali sono da imputare normalmente ad un'installazione non adeguata. Il frigorifero deve essere installato o incassato orizzontalmente e deve risultare ben stabile.

Le tubazioni non devono essere assolutamente a contatto con pareti o con altri mobili, e non devono toccarsi tra di loro.

In cucine aperte oppure in presenza di frigoriferi inseriti in pareti divisorie dell'ambiente, i normali rumori di funzionamento vengono avvertiti più intensamente. Questo non costituisce un difetto del frigorifero, ma è semplice-mente dovuto alle circostanze architettoniche.

Anomalia Causa Annotazione

“Borbottio” Generatore del freddo Normale rumore di funzionamento del generatore del freddo; l'intensità dipende dalla dimensione del frigorifero

Ronzio Ventilatore Normale rumore di funzionamento dovuto alla ventilazione

Gorgoglio Circuito refrigerante Normale rumore di funzionamento Fruscio dovuto al passaggio del refrigerante nel circuito refrigerante

Fischio Circuito refrigerante Normale rumore di funzionamento dovuto all’iniezione del refrigerante nell’evaporatore

Scricchiolio Cassa del frigorifero Dilatazioni normali dei materiali dovute alla temperatura, p. es. del materiale sintetico e di quello isolante

Contents
