SWD81800L0 - Cantina vini AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cantinetta vino da incasso
Marca	AEG
Modello	SWD81800L0
Altezza (mm)	1780
Larghezza (mm)	560
Profondità (mm)	550
Peso (stima)	Circa 70 kg
Tensione (V)	230-240
Frequenza (Hz)	50
Numero di zone di temperatura	2 zone indipendenti
Intervallo di temperatura zona superiore	da +6 a +11 °C
Intervallo di temperatura zona inferiore	da +12 a +18 °C
Capacità massima dei ripiani (kg)	30
Illuminazione interna	Sì, con temporizzazione 10 min
Porta anti-UV	Sì, doppio vetro colorato
Sistema di umidificazione	Vaschetta per acqua con pietre laviche
Ventilazione	Ventilatore AIRLIGHT automatico
Sbrinamento	Automatico
Allarme porta aperta	Sì, acustico
Classe climatica	SN, N, ST, T
Refrigerante	R600a (isobutano)
Pulizia del condensatore	Consigliata regolarmente
Sostituzione della lampadina	Modello specifico, da SAV

Domande frequenti - SWD81800L0 AEG

Quale tipo di vino conservare nel compartimento superiore?

Il compartimento superiore (regolabile da +6 a +11 °C) è ideale per i vini da consumare rapidamente, come i vini giovani bianchi o rossi.

Quale temperatura per il compartimento inferiore?

Il compartimento inferiore si regola tra +12 e +18 °C, perfetto per la conservazione a lungo termine dei vini rossi o bianchi d'invecchiamento.

Come regolare la temperatura?

Utilizzare i tasti '+' e '-' sul pannello di controllo per ciascuna zona. La temperatura impostata viene visualizzata e sarà raggiunta in 24 ore.

Cosa fare se lo schermo mostra 'dEMo'?

L'apparecchio è in modalità dimostrazione. Tenere premuto il tasto Allarme per circa 10 secondi fino a un segnale acustico, poi lo schermo si spegne e l'apparecchio funziona normalmente.

Come pulire l'interno della cantinetta vino?

Usare acqua tiepida con sapone inodore. Non utilizzare mai prodotti abrasivi o caustici, né spugne abrasive. Sciacquare e asciugare accuratamente.

L'illuminazione rimane accesa dopo la chiusura della porta?

Sì, se si apre e chiude la porta, l'illuminazione rimane accesa automaticamente per 10 minuti. È possibile spegnerla prima con il tasto dell'illuminazione.

Come mantenere l'umidità nella cantinetta?

Posizionare le pietre laviche fornite nella vaschetta, riempirla d'acqua a metà. Controllare regolarmente il livello dell'acqua. Se l'umidità ambiente è elevata, ridurre la quantità d'acqua.

Cosa fare in caso di rumore anomalo?

I rumori del compressore e della circolazione del refrigerante sono normali. Verificare che l'apparecchio sia in piano e che nulla tocchi le pareti.

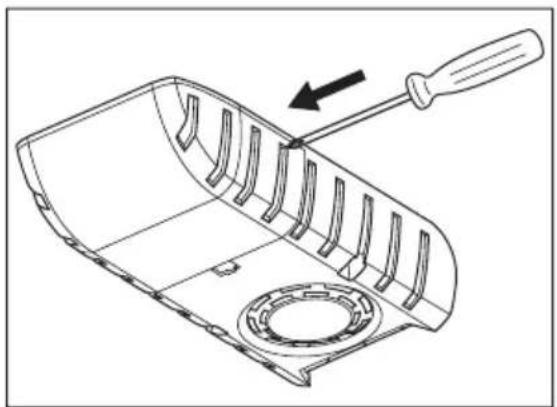

Come sostituire la lampadina interna?

Scollegare l'apparecchio, rimuovere il diffusore premendo con un utensile per rilasciare i ganci. Sostituire con una lampadina identica specifica per elettrodomestici, quindi ricollegare.

Qual è la classe climatica di questo apparecchio?

La cantinetta vino è compatibile con le classi SN (10-32°C), N (16-32°C), ST (16-38°C) e T (16-43°C). Verificare la targhetta dei dati per i valori esatti.

MANUALE UTENTE SWD81800L0 AEG

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

ACCESSORI E PRODOTTI DI CONSUMO

All'interno del webshop AEG troverete tutto ciò che vi serve per fare in modo che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non mancano inoltre una vasta gamma di accessori studiati e realizzati conformemente agli elevati standard qualitativi che vi aspettate: pentole, scolaposate, portabottiglie e sacchi biancheria delicati...

Visitate il webshop su www.aeg.com/shop

INDICE

45 Informazioni per la sicurezza
47 Pannello dei comandi
49 Primo utilizzo
50 Utilizzo quotidiano
52 Pulizia e cura
54 Cosa fare se...
56 Dati tecnici
57 Installazione
60 Rumori
62 Considerazioni ambientali

In questo manuale sono riportati i seguenti simboli:

Informazioni importanti relative alla prevenzione dei rischi per la salute personale e dei danni alle apparecchiature.

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avver- tenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizza- no l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o tra- sloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

- Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

- Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Norme di sicurezza generali

AVVERTENZA!

Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

- Questo apparecchiatura è destinato esclusivamente alla conservazione del vino.

- Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.

- Non utilizzare altri apparecchi elettrici (per esempio gelatiere) all'interno del frigorifero, salvo quelli approvati per tale scopo dal produttore.

• Non danneggiare il circuito refrigerante.

- Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

• evitare fiamme libere e scintille
• aerare bene il locale in cui si trova l'apparecchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

AVVERTENZA!

Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4. Non tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfettamente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

6. Non accendere l'apparecchiatura se non è installato il coprilampada ⁹⁾ della luce interna.

7. Quest'apparecchiatura è pesante. Prestare attenzione quando occorre spostarla.

8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.
9. Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.
10. Lampadine ¹⁰⁾ utilizzate in questa apparecchiatura solo lampadine speciali, selezionate per essere usate unicamente negli elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

Uso normale

• Non appoggiare pentole calde sulle parti in plastica dell'apparecchiatura.
• Non riporre gas o liquidi infiammabili nell'apparecchio: i contenitori potrebbero esplodere.
• Osservare rigorosamente le raccomandazioni del produttore riguardo alla conservazione degli alimenti. Leggere attentamente le relative istruzioni.

Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.
  • Non pulire l'apparecchio con oggetti metallici.
• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.
• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

Installazione

Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.
• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Per il collegamento idrico, usare solo sorgenti d'acqua potabile. 11)

Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.
• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo 🚙 sono riciclabili.

PANNELLO DEI COMANDI

1 Display

11) Per gli apparecchi che prevedono un collegamento alla rete idrica.

2 Tasto temperatura più calda del vano inferiore
3 Tasto temperatura più fresca del vano inferiore
4asto di allarme
5 asto spia
6 Tasto temperatura più calda del vano superiore
7 Tasto temperatura più fresca del vano superiore
8 Tasto ON/OFF dell'apparecchiatura

È possibile modificare le impostazioni audio predefinite dei tasti e impostarle con un volu- me più alto, premendo contemporaneamente il tasto spia ed il tasto temperatura più fredda per alcuni secondi. La modifica è reversibile.

Display

1 indicatore del vano superiore
2 indicatore della temperatura e timer del vano superiore
3 indicatore della temperatura del vano posteriore
4 indicatore vano inferiore
5 indicatore allarme

Accensione

Per accendere l'apparecchiatura procedere come segue:

1. Inserire la spina nella presa di alimentazione.
2. Premere il tasto ON/OFF se il display è spento.
3. Se sul display appare la scritta "dEMO", l'apparecchiatura si trova in modalità dimostrazione. Fare riferimento al capitolo "Cosa fare se...".
4. Gli indicatori di temperatura visualizzano la temperatura impostata predefinita.

Per selezionare una temperatura diversa, consultare la sezione "Regolazione della temperatura".

Spegnimento

Per spegnere l'apparecchiatura, procedere come segue:

1. Premere il tasto ON/OFF per 5 secondi.
2. Il display si spegne.
3. Per scollegare l'apparecchiatura dalla corrente elettrica, staccare la spina dalla presa di alimentazione.

Regolazione della temperatura

È possibile regolare la temperatura impostata del vano cantina, premendo il tasto temperatura.

Gli indicatori della temperatura visualizzano la temperatura impostata.

La temperatura impostata verrà raggiunta entro 24 ore.

Consultare la sezione "Utilizzo quotidiano - Disposizione del vino".

Dopo un'interruzione di corrente la temperatura impostata rimane in memoria.

Tasto spia

Se si desidera che la spia rimanga accesa con la porta chiusa, è sufficiente aprire e chiudere quest'ultima: la spia rimane automaticamente accesa per 10 minuti.

Se si desidera spegnere la spia prima dello spegnimento automatico, aprire la porta e pre- mere il tasto spia.

La luce della spia non ha effetti negativi sulla qualità del vino.

Allarme porta aperta

Se la porta è lasciata aperta per alcuni minuti, viene emesso un segnale acustico. Le condizioni di allarme della porta aperta sono indicate da:

• indicatore allarme lampeggiante

- segnale acustico

Al ripristino delle condizioni normali (porta chiusa), l'allarme si interrompe.

Durante l'allarme, il segnale acustico può essere disattivato premendo qualsiasi tasto.

PRIMO UTILIZZO

Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Non usare detergenti corrosivi o polveri abrasive che possano danneggiare la finitura.

Se "dEMo" appare sul display, l'apparecchiatura si trova in modalità dimostrazione: fare riferimento al paragrafo "COSA FARE SE...".

UTILIZZO QUOTIDIANO

Disposizione del vino

La temperatura è regolabile tra +6 e +11 °C. Questo vano è ideale per i vini da bere subito, soprattutto bianchi o rossi giovani. Il vano è diviso in comparti a temperature differenziate.

Vano Inferiore:

La temperatura è regolabile tra +12 e +18 °C. Questo vano è ideale per la conservazione e l'affinamento dei vini rossi o bianchi per periodi lunghi.

Le temperature di questo comparto sono idonee per la conservazione di vini invecchiati e corposi.

Coricare le bottiglie in modo che i tappi non si secchino.

Conservare il vino al buio. La porta è in doppio vetro offuscato ed anti UV per proteggere il vino dalla luce, nel caso in cui il frigorifero si trovi in un luogo molto illuminato.

Evitare di accendere troppo spesso o per troppo tempo la luce dell'apparecchiatura. Il vino si conserva meglio al buio.

Maneggiare le bottiglie con cura per evitare di agitare il vino.

Fare attenzione alle raccomandazioni ed ai consigli ricevuti al momento dell'acquisto o riportati nella documentazione tecnica relativa alla qualità, alla durata e alla temperatura ottimale di conservazione del vino.

Suggerimenti di conservazione

Il tempo di conservazione del vino dipende dall'invecchiamento, dal tipo d'uva, dal contenu- to alcolico e dal livello di fruttosio e tannino in esso contenuti. Al momento dell'acquisto, controllare se il vino è già invecchiato o se migliorerà col passare del tempo.

Temperature di conservazione consigliate:

• per champagne e vini frizzanti dai 6 agli 8°C
• per vini bianchi dai 10 ai 12°C
• per vini rosé e rossi leggeri dai 12 ai 16°C
• vini rossi stagionati 14 -16°C

Se si impilano diverse bottiglie una sull'altra, assicurarsi che queste non tocchino la piastra di raffreddamento del frigorifero.

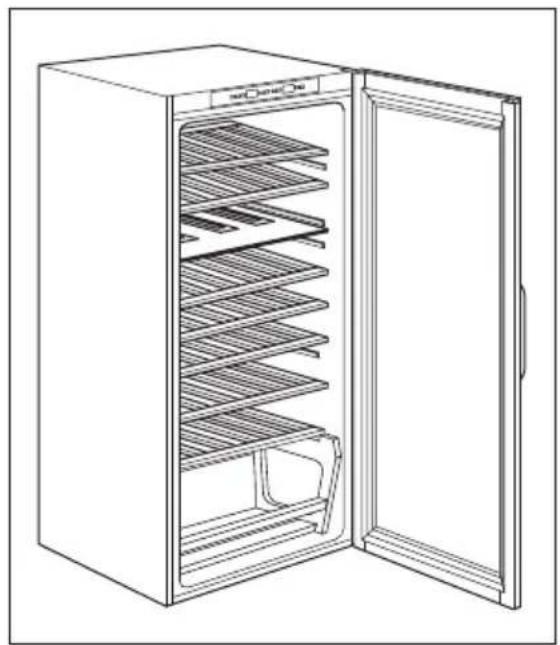

Ripiani della cantinetta frigo

I ripiani possono essere rimossi per la pulizia.

Portabottiglie per cantinetta frigo

Estrarre il ripiano ed inserirlo tra le due guide. Sulle mensole portabottiglie il peso massimo possibile è di 30 Kg.

Il comparto inferiore è predisposto con un cestello utilizzabile per disporre le bottiglie inclinate e in verticale.

Un'umidità corretta è di vitale importanza per una corretta conservazione del vino.

Il vostro Vano Cantina è dotato di uno speciale dispositivo umidificante che aumenta l'umidità all'interno dell'apparecchiatura.

Spargere le pietre laviche in dotazione sul piccolo vassoio attenendosi all'immagine. Quindi, riempire il piccolo vassoio di acqua fino a metà della sua capacità.

Durante il normale funzionamento le pietre lavi- che vengono regolarmente umidificate dall'acqua.

Si prega di verificare periodicamente il livello dell'acqua e di procedere al riempimento se necessario.

Si prega di notare che nel caso in cui l'umidità della zona in cui si trova l'apparecchiatura è particolarmente elevata, anche la parte interna del Va-no Cantina sarà relativamente umida.

Il risultato potrebbe essere un inumidimento delle bottiglie nonché uno scollamento delle etichette

all'apertura dello sportello. In questo caso, ridurre il quantitativo di acqua all'interno del piccolo vassoio.

Circolazione dell'aria

Il vano frigorifero è dotato di una speciale ventola AIRLIGHT che si attiva automaticamente in base alla regolazione del termostato e alle condizioni ambientali.

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

- Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.

• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• Risciacquare e asciugare accuratamente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Sbrinamento del vano frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti. Usare l'apposito utensile già inserito nel foro di scarico.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio dalla rete elettrica
• rimuovere tutto il cibo
• sbrinare ¹² e pulire l'apparecchio e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

COSA FARE SE...

AVVERTENZA!

Prima di eseguire la ricerca guasti, estrarre la spina dalla presa di alimentazione.

Le operazioni di ricerca guasti, non descritte nel presente manuale, devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Problema Possibile dausa Soluzione
L'apparecchio non funziona. La lampadina non si accende.	L'apparecchio è spento. Accendere	l'apparecchiatura.
La spina non è inserita corretta-mente nella presa di alimentazione.		Inserire correttamente la spina nella presa di alimentazione.
L'apparecchio non riceve corren-te. Assenza di tensione nella presa di alimentazione.		Collegare alla presa di alimentazione un altro apparecchio elet-trico.Rivolgersi ad un elettricista quali-ficato.
La lampadina non si ac-cende.	La lampadina è in modalità stand-by.	Chiudere e riaprire la porta.
	La lampada è difettosa.	Fare riferimento alla sezione "So-stituzione della lampadina".
Il compressore rimane sempre in funzione.	La temperatura non è impostata correttamente.	Impostare una temperatura supe-riore.
La porta non è chiusa corretta-mente.		Consultare la sezione "Chiusura della porta".
La porta viene aperta troppo frequentemente.		Limitare il più possibile il tempo di apertura della porta.
La temperatura degli alimenti è troppo alta.		Prima di mettere a conservare gli alimenti, lasciarli raffreddare a temperatura ambiente.
La temperatura ambiente è troppo alta.		Abbassare la temperatura am-biente.
Sul pannello posteriore dell'apparecchiatura scorre acqua.	Durante lo sbrinamento auto-matico, la brina che si forma sul pannello posteriore si scioglie.	Non si tratta di un'anomalia.
Scorre acqua all'interno dell'apparecchiatura.	Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.
Gli alimenti impediscono all'ac-qua di fluire nell'apposito collet-tore.		Evitare di disporre gli alimenti a diretto contatto con il pannello posteriore.
Scorre acqua sul pavimento.	L'acqua di sbrinamento non viene scaricata nella bacinella di evaporazione posta sopra il compressore.	Collegare lo scarico dell'acqua di sbrinamento alla bacinella di evaporazione.
La temperatura all'interno dell'apparecchiatura è troppo bassa.	Il regolatore della temperatura non è impostato correttamente.	Impostare una temperatura superiore.
La temperatura all'interno dell'apparecchiatura è troppo alta.	Il regolatore della temperatura non è impostato correttamente.	Impostare una temperatura inferiore.
La porta non è chiusa corretta-mente.		Consultare la sezione "Chiusura della porta".
Sono state introdotte troppe	bottiglie contemporaneamente.	Introdurre meno bottiglie contemporaneamente.
L'aria fredda non circola correttamente all'interno dell'apparecchio.		Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.
dEMo appare sul display. L'apparecchiatura è in modalità dimostrazione (dEMo).		Tenere il tasto Alarm premuto per circa 10 sec., finché non si sente un segnale acustico prolungato ed il display si spegne per un tempo brevissimo: l'apparecchiatura inizia a funzionare regolarmente.
Sul display della temperatura è visualizzato un quadrato superiore o inferiore.	Si è verificato un errore durante la misurazione della temperatura.	Contattare il servizio assistenza (il sistema refrigerante continuerà a tenere gli alimenti freddì, ma non sarà possibile regolare la temperatura).

Sostituzione della lampadina nel vano cantina

1. Scollegare la spina dalla presa di corrente.
2. Togliere il coprilampada premendolo verso l'interno, servendosi di un utensile (ad esempio un cacciavite) fino a libera-re gli agganci posteriori.

Contemporaneamente liberare il gancio centrale e sfilare il coperchietto nel senso delle frecce.

1. Sostituire la lampadina con una nuova dello stesso tipo, specificatamente progettata per gli elettrodomestici e avente le stesse caratteristiche.
2. Installare il coprilampada.
3. Inserire la spina nella presa.
4. Aprire la porta. Controllare che la lam- padina si accenda.

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".
3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

DATI TECNICI

Nicchia di incasso
Altezza 1780 mm
Larghezza 560 mm
Profondità 550 mm
Tensione 230-240 V
Frequenza 50 Hz

Le informazioni tecniche sono riportate sulla targhetta sul lato sinistro interno dell'apparecchio e sull'etichetta dei valori energetici.

INSTALLAZIONE

Luogo d'installazione

AVVERTENZA!

Qualora occorra ritirare dall'uso un apparecchio con serratura, si raccomanda di rendere quest'ultima inservibile per evitare che i bambini possano chiudersi all'interno.

La spina dell'apparecchio deve essere accessibile dopo l'installazione.

Installare l'apparecchio in un luogo la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta del modello:

Classe climatica Temperatura ambiente
SN da +10°C a +32°C
N da +16°C a +32°C
ST da +16°C a +38°C
T da +16°C a +43°C

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchio deve essere sufficiente.

Installazione dell'apparecchiatura

ATTENZIONE

Accertarsi che il cavo di rete sia libero da ostacoli.

Eseguire le seguenti operazioni:

1. Applicare la striscia sigillante adesiva al-l'apparecchiatura come mostrato nella figura.

1. Installare l'apparecchiatura nella nic- chia.

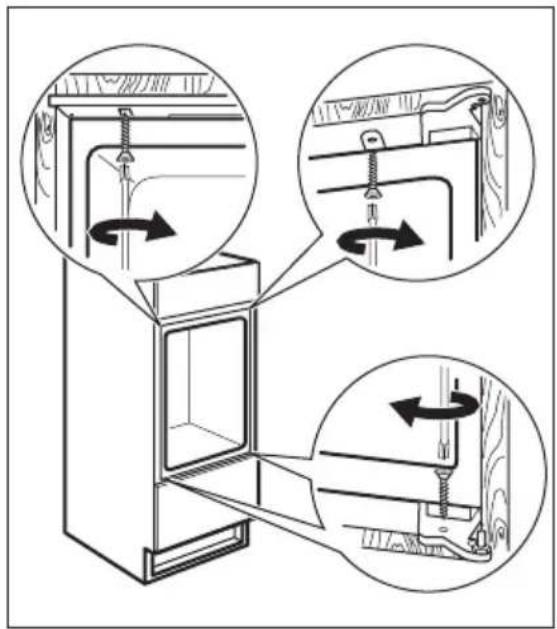

1. Fissare l'apparecchiatura nella nicchia con 4 viti.

1. Fissare i coprivite.

Effettuare un controllo finale per verificare che:

• Tutte le viti siano serrate.
• La striscia sigillante sia fissata saldamente all'unità.
• Lo sportello si apra e si chiuda correttamente.

Istruzioni per l'assemblaggio della parte inferiore della porta del compensatore

1. Con lo sportello aperto, allentare le due viti situate nella parte inferiore senza svitarle completamente.

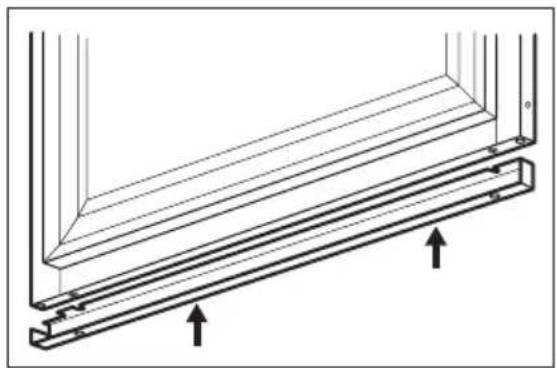

1. Posizionare il compensatore in acciaio come indicato nella figura e inserire la parte superiore sotto la testa delle viti.

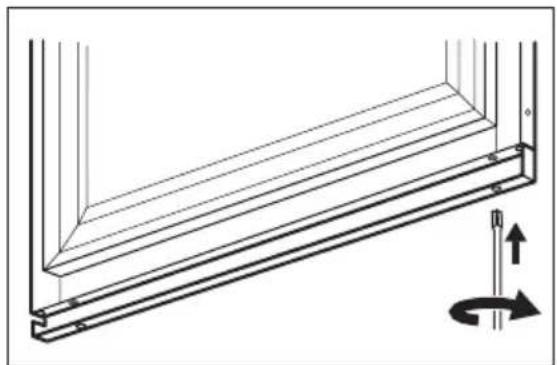

1. Allineare il compensatore al pannello in acciaio dello sportello e serrare le viti.

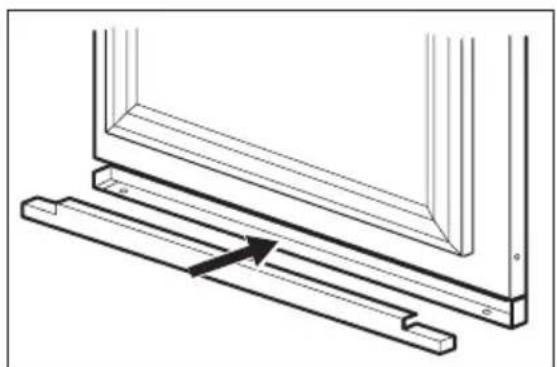

1. Inserire il carter in acciaio all'interno del compensatore come indicato nella figura.

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
