Producttype	Inbouw wijnkast
Merk	AEG
Model	SWS98820G0
Voedingsspanning	230 V ~ 50 Hz
Aanbevolen zekering	10 A / 16 A
Koelmiddel	R600a (isobutaan)
Klimaatklasse	SN (+10 tot +32 °C), N, ST (+18 tot +38 °C), T
Temperatuurbereik	5 °C tot 18 °C (elke zone)
Aantal temperatuurzones	2 onafhankelijke zones
Extra koude functie	Ja (koelt de bovenste zone in 24 uur naar +5 °C)
Binnenverlichting	LED, permanent aan of bij openen van de deur
Geluidssignaal deur open	Ja (na 5 minuten)
Legplanken	In hoogte verstelbaar
Tussenbodem	Verstelbaar (één stand naar boven of beneden)
Ontdooiing	Automatisch
Reiniging	Stroom uitschakelen vóór reiniging; geen stoomreiniger of organische oplosmiddelen gebruiken
Veiligheid	Geen elektrische apparaten binnenin gebruiken; het koelcircuit niet beschadigen
Reparaties	Alleen door erkende service; originele onderdelen gebruiken
Garantie	Ja, volgens voorwaarden (zie handleiding)

Veelgestelde vragen - SWS98820G0 AEG

Wat is het temperatuurbereik van de AEG SWS98820G0 wijnkast?

Elke zone kan worden ingesteld van 5 °C tot 18 °C. De temperatuur van de onderste zone moet gelijk of hoger zijn dan die van de bovenste zone.

Hoe stel ik de temperatuur van de twee zones in?

Gebruik de knoppen 2 (bovenste zone) en 2a (onderste zone). Druk 3 seconden tot het lampje knippert, stel daarna stap voor stap in.

Hoe gebruik ik de extra koude functie?

Druk op knop 3 gedurende 3 seconden. Het gele lampje gaat branden en het apparaat koelt de bovenste zone in 24 uur naar +5 °C, waarna het automatisch terugkeert naar de ingestelde temperatuur.

Hoe pas ik de legplanken aan?

Trek de plank naar voren, til deze aan de deurzijde op en verwijder hem. Om hem op een andere hoogte te plaatsen, doe het omgekeerde.

Hoe pas ik de tussenbodem aan?

Trek de tussenbodem van de achterwand en til deze aan de deurzijde op. Plaats het achterste gedeelte in de uitsparing op de gewenste hoogte.

Wat te doen als de binnenverlichting niet werkt?

De verlichting is een LED. Klik hem los, draai de connector los en vervang deze door een originele LED. Als het probleem aanhoudt, neem contact op met de service.

Wat te doen als het apparaat niet voldoende koelt?

Controleer of de temperatuur correct is ingesteld, of de deur niet te lang open heeft gestaan en of het apparaat niet in de buurt van een warmtebron staat. Raadpleeg de storingshulptabel.

Hoe maak ik de binnenkant van de wijnkast schoon?

Koppel het apparaat los. Reinig met een zachte doek en zeepwater. Gebruik geen stoomreiniger, organische oplosmiddelen of schurende producten. Droog voordat u het weer inschakelt.

Wat te doen bij foutmelding F1 of F2?

De meldingen F1 (bovenste sensor) en F2 (onderste sensor) duiden op een defecte sensor. Neem contact op met de service.

Wat zijn normale bedrijfsgeluiden?

Normale geluiden zijn: zoemen van de compressor, zoemen van de ventilator, borrelen en fluiten van het koelmiddel, en kraken van de kast (uitzetting).

GEBRUIKSAANWIJZING SWS98820G0 AEG

Inbouw Wijnklimaatkast

AEG

SWS98820

Aanwijzingen m.b.t. de veiligheid 90

Afvalverwerking 91

Opstellen / Plaats van opstelling 92

Het apparaat heeft lucht nodig 93

Inbouw 93

Elektrische aansluiting 94

Beschrijving van het apparaat 95

Accessoires 95

Bedieningspaneel 95

In gebruik nemen – temperatuur instellen, uitschakelen 95

Legvlakken verstellen 96

Tussenbodem verstellen 97

Lamp vervangen 97

Op de juiste wijze bewaren 98

De ideale drinktemperaturen 98

Ontdooien 98

Reiniging en onderhoud 98

Tips voor het besparen van energie 99

Wat te doen als... Hulp bij storingen 99

Garantie 101

Bedrijfsgeluiden 101

Geachte klant,

Voordat u dit apparaat in gebruik neemt, gelieve u deze gebruiksaanwijzing aan-dachtig door te lezen. U vindt hierin belangrijke informatie omtrent veilig gebruik, opstellen en onderhoud van het apparaat.

Bewaar de gebruiksaanwijzing goed, u kunt dan nog eens iets nalezen. Geef de gebruiksaanwijzing ook aan een eventuele volgende eigenaar van het apparaat.

Dit apparaat is uitsluitend bestemd voor de opslag van wijn.

Aanwijzingen m.b.t. de veiligheid

Dit apparaat voldoet aan de Europese en Nederlandse normen en aan de Europese laagspanningsrichtlijn. Het is getest door de Schweizer Elektrotechnischer Verein (SEV) volgens EMC-richtlijn 89/336/EEG en EN 55014.1993.

. De elektrische veiligheid (contactbescherming) moet door de inbouw gegarandeerd zijn.
. De netspanning is 230 V/50 Hz.
. Dit apparaat is niet bestemd voor gebruik door personen met beperkingen in hun lichamelijke, sensorische of geestelijke vermogens of met gebrek aan ervaring en kennis, met uitzondering van gevallen waarin een voor deze gebruikers verantwoordelijke persoon toezicht houdt op het gebruik van het apparaat en instructies geeft. Laat kinderen nooit alleen en zonder toezicht bij het apparaat om te voorkomen dat zij het apparaat als speelgoed gebruï ken.
. Gebruik dit apparaat alleen voor huishoudelijke doeleinden en volgens de gebruiks aanwijzing.
. Als het apparaat beschadigd is, sluit het dan niet aan en neem contact op met de leverancier.
. Reparaties aan elektrische apparaten mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden. Wend u daarom altijd tot onze service-afdeling of uw vakhandelaar. Alleen originele onderdelen voldoen aan alle eisen!
. Voordat u het apparaat gaat ontdooien moet u het spanningsloos maken: stekker uit het stopcontact trekken of zekering in de huisinstallatie uitschakelen.
. Trek de stekker nooit aan het snoer of met natte handen uit het stopcontact. Trek altijd aan de stekker en trek deze recht uit het stopcontact.
. Dit apparaat is cfk- en hfk-vrij en bevat het milieuvriendelijke koelmiddel isobutaan (R600a) in geringe hoeveelheden.
. Bij het gebruik van het apparaat dient u erop te letten dat de koudekringloop niet beschadigd wordt. Mocht de koudekringloop toch beschadigd worden, dan moeten open vuur en alle soorten ontstekingsbronnen worden vermeden. De ruimte waarin het apparaat staat moet enkele minuten geventileerd worden.

. Een apparaat met beschadigde koudekringloop mag niet in gebruik worden genomen.
. Als het apparaat is ingebouwd moet erop gelet worden, dat de ventilatie-openingen niet afgedekt of geblokkeerd zijn.
. Als het apparaat voor verkeerde doeleinden wordt gebruikt of foutief wordt bediend, kan de fabrikant niet aansprakelijk worden gesteld voor eventuele schade.
. Als het aansluitsnoer van dit apparaat beschadigd is, moet het door onze serviceafdeling worden vervangen. Dit om gevaar te voorkomen.
. Waarschuwing: geen elektrische apparaten in de koelkast gebruiken.

Afvalverwerking

Informatie over de verpakking

Gooi het verpakkingsmateriaal van uw apparaat op de juiste wijze weg. Alle gebruikte materialen zijn niet schadelijk voor het milieu en kunnen hergebruikt worden.

Over de materialen: De kunststoffen kunnen ook hergebruikt worden en hebben de volgende aanduidingen:

PE< voor polyethyleen, bijv. de doorzichtige folieverpakking en de plastic zakjes

PS< voor geschuimd polystyreen, bijv. de hoekbeschermers (volkomen cfk-vrij)

Het karton is van oud papier gemaakt en wij adviseren u dit ook weer in een container voor oud papier te deponeren.

Afvalverwerking van oude apparaten

Uit het oogpunt van milieubescherming moeten afgedankte koel- en vriesapparaten op deskundige wijze verwerkt worden. Dat geldt voor uw oude apparaat en – als het aan vervanging toe is – ook voor uw nieuwe apparaat.

Waarschuwing! Afgedankte apparaten onbruikbaar maken voordat u ze wegdoet.

Stekker uit het stopcontact trekken, aansluitsnoer afsnijden, eventuele snap- of grendelsloten verwijderen of onbruikbaar maken. U voorkomt daardoor, dat spelende kinderen elkaar of zichzelf in het apparaat opsluiten (verstikkingsgevaar!) en daardoor in levensgevaar komen.

Afvalverwerkingsinstructies

. Het apparaat mag niet met het huisvuil of grofvuil worden meegegeven.
. De koelmiddelkringloop, vooral de warmtewisselaar op de achterzijde van het apparaat, mag niet beschadigd worden.

. Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Opstellen

Plaats van opstelling

Het apparaat moet in een goed geventileerde, droge ruimte staan. De omgevings-temperatuur heeft invloed op het stroomverbruik en op het functioneren van het apparaat.

Daarom moet het apparaat

. niet direct in de zon staan;

. niet naast een verwarming, naast een fornuis of naast andere warmtebronnen staan;

. op een plaats staan waarvan de omgevingstemperatuur overeenkomt met de klimaatklasse waarvoor het apparaat uitgevoerd is.

De klimaatklasse vindt u op het typeplaatje dat zich rechts boven in de koelruimte bevindt.

De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatklasse behoort:

Klimaatklasse Omgevingstemperatuur
SN +10 tot + 32°C
N	+	1
ST +18 tot + 38°C
T	+	1

Door voldoende afstand en/of het aanbrengen van een geschikte warmte-isolerende plaat moet worden voorkomen dat het apparaat warm wordt. Ventilatie van het apparaat volgens de voorschriften moet gegarandeerd zijn.

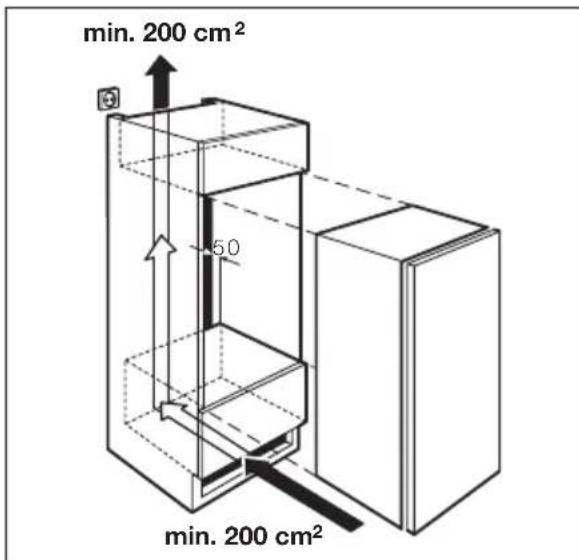

Het apparaat heeft lucht nodig

De deur van het apparaat dicht de inbouwnis voor het grootste deel af. Daarom moet de ventilatie door de opening in de meubelsokkel plaatsvinden. De verwarmde lucht moet door de luchtschacht aan de achterwand van het meubel naar boven kunnen wegtrekken. De ventilatie-openingen moeten minimaal 200 cm2 bedragen.

Waarschuwing! Om het functioneren van het apparaat niet nadelig te beïnvloeden mogen deze ventilatie-openingen niet worden afgedekt of geblokkeerd.

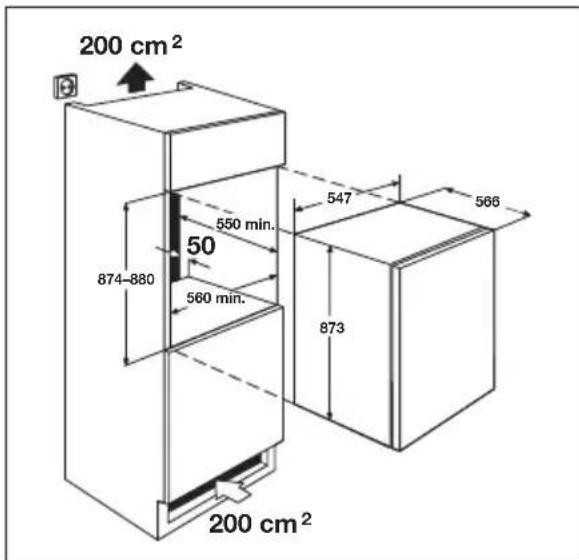

Inbouw

Maatschets

Controleer na inbouw van het apparaat, vooral na overzetten van het deurscharnier, of de deurafdichting rondom goed afsluit. Een ondichte deurafdichting kan tot sterkere condensatie en daardoor tot hoger energieverbruik leiden (zie ook hoofdstuk "Hulp bij storingen").

Elektrische aansluiting

Voor de elektrische aansluiting is een volgens de voorschriften geïnstalleerd stopcontact met randaarde nodig. Dit moet zodanig aangebracht zijn, dat de stekker makkelijk ingestoken en uitgetrokken kan worden.

Het voor de aansluiting van het apparaat noodzakelijke stopcontact met randaarde moet zich links of rechts naast de inbouwnis bevinden.

De zekering moet minstens 10/16 A zijn. Als het stopcontact bij ingebouwd apparaat niet meer toegankelijk is, moet een geschikte maatregel in de elektrische installatie ervoor zorgen dat het apparaat van het net kan worden gescheiden (zekering, automatische zekering, aardlekschakelaar met een contactopening van minstens 3 mm).

Controleert u vóór het in gebruik nemen op het typeplaatje van het apparaat, of aansluitspanning en stroomsoort overeenkomen met de plaatselijke spanning en stroomsoort.

Bijv. AC 220 ... 240 V 50 Hz of

220 ... 240 V\~ 50 Hz

(d.w.z. 220 tot 240 volt wisselspanning, 50 Hertz).

U vindt het typeplaatje rechts boven in de koelruimte.

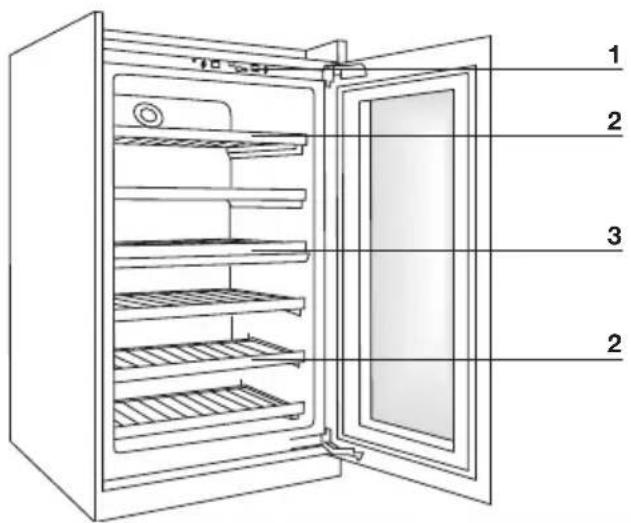

Beschrijving van het apparaat

1 bedieningspaneel
2 legvlakken (verstelbaar)
3 tussenbodem (verstelbaar)

Bedieningspaneel

1 Apparaat in- en uitschakelen

Toets min. 3 seconden indrukken

2 Temperatuurkeuze boven (5 tot 18° C instelbaar)

Advies: 5–12° C (ideaal voor witte wijn, zie ook pag. 95)

Toets 3 seconden indrukken indicatie knippert

De temperatuur kan stapsgewijs worden ingesteld

2a Temperatuurkeuze onder (5 tot 18° C instelbaar)

Advies: 12–18° C (ideaal voor rode wijn, zie ook pag. 95)

De ingestelde temperatuur in de onderste zone moet altijd gelijk aan of hoger dan de temperatuur in de bovenste zone zijn.

3 Supercool

Toets 3 seconden indrukken het gele controlelampje brandt.

Het apparaat koelt de bovenste zone 24 uur lang op +5°C en daarna automatisch op de ingestelde temperatuur.

4 Binnenverlichting permanent ingeschakeld:

3 seconden indrukken AAN

Binnenverlichting alleen bij open deur ingeschakeld:

3 seconden indrukken UIT

Als de deur langer dan 5 minuten open blijft staan, klinkt een akoestisch waarschuwingssignaal. Dit kan worden uitgeschakeld door even op een willekeurige toets te drukken.

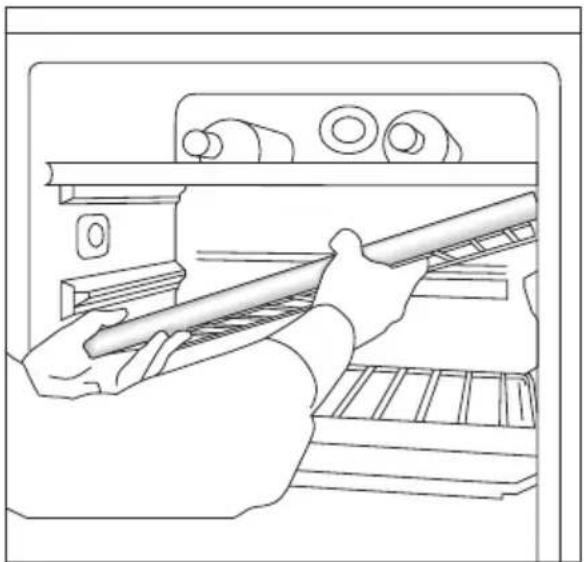

Legvlakken verstellen

De legvlakken zijn in hoogte verstelbaar.

Het legvlak naar voren trekken, aan de kant van de deur iets optillen en uitnemen. Inzetten op een andere hoogte geschiedt in omgekeerde volgorde.

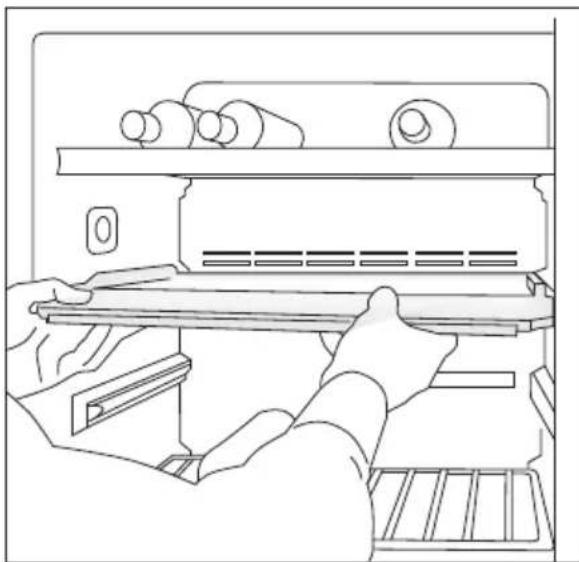

Tussenbodem verstellen

De tussenbodem kan 1 stand naar boven of naar onder worden versteld.

Tussenbodem uit de achterwand naar voren trekken en aan de kant van de deur iets optillen.

Inzetten op een andere hoogte geschiedt in omgekeerde volgorde.

Let erop dat het achterste deel van de tussenbodem in de daarvoor bedoelde uit- sparing in de achterwand wordt geschoven.

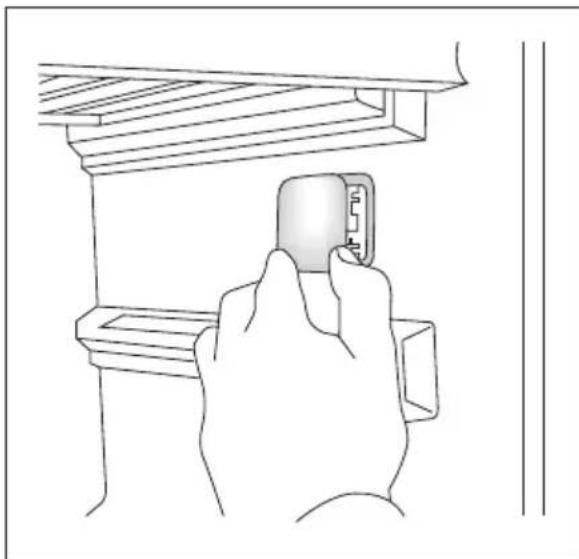

LED-verlichting vervangen

Klik het lampje los. Maak de steekverbinding naar het lampje los. Breng het nieuwe lampje in omgekeerde volgorde aan.

Attentie: alleen originele LED-verlichting van AEG gebruiken.

Op de juiste wijze bewaren

Het apparaat beschikt over 2 apart instelbare temperatuurzones (beide instelbaar van 5 tot 18° C):

Bovenste vak witte wijn, champagne, sekt, rosé

Onderste vak rode wijn

Denk erom dat de ingestelde temperatuur in het onderste vak altijd gelijk aan of hoger dan de temperatuur in het bovenste vak moet zijn.

(De lage temperatuur geldt voor de eenvoudige, de hogere voor de complexere, kwalitatief betere wijnen van elke soort.)

* Bron: Mövenpick

Ontdooien

De koelruimte wordt automatisch ontdooid.

Het ontdooien van de verdamper achter de achterwand van de koelruimte geschiedt automatisch. Het dooiwater wordt in het afvoergootje achter de achterwand van de koelruimte opgevangen, door het afvoergat in de opvangbak aan de compressor gevoerd en daar verdampt.

Reiniging en onderhoud

Uit het oogpunt van hygiène moeten de binnenzijde van het apparaat en de accessoires regelmatig gereinigd worden.

Waarschuwing! Het apparaat moet vóór het reinigen spanningloos gemaakt worden – kans op elektrische schokken! Stekker uit het stopcontact trekken of zekering in de huisinstallatie uitschakelen.

Het apparaat nooit met stoomreinigingsapparaten schoonmaken. Er zou vocht in de elektrische onderdelen terecht kunnen komen – kans op elektrische schokken! Hete stoom kan tot beschadigingen aan de kunststof onderdelen leiden. Het apparaat moet goed droog zijn, voordat u het weer in gebruik neemt.

Attentie! Etherische oliën en organische oplosmiddelen kunnen kunststof onderdelen aantasten. Zulke stoffen kunnen in levensmiddelen voorkomen (bijv. sap van citroen- of sinaasappelschillen, boterzuur) of in reinigingsmiddelen (bijv. azijnzuur). Let u erop dat de kunststof onderdelen van het apparaat niet met zulke stoffen in aanraking komen. Gebruik geen schurende reinigingsmiddelen.

Tips voor het besparen van energie

. Zorg voor een goede ventilatie van het apparaat. Ventilatie-openingen nooit afdekken.
. Installeer het apparaat niet in de buurt van verwarmingselementen, verwarmingsbuizen of dampkappen en bescherm het zo mogelijk tegen directe zonnestraling.
. Houd de deuren van het apparaat zo kort mogelijk open. Hoe sneller u de deuren weer sluit, hoe minder koude verloren gaat.
. Let op het volledige, juiste sluiten van de deuren. De deurafdichting moet goed aanliggen aan het raam van de koelkast.

Wat te doen als...

Hulp bij storingen

Misschien gaat het bij een storing om een kleine fout, die u aan de hand van de volgende aanwijzingen zelf kunt opheffen. Als deze informatie u niet verder helpt, voer dan zelf geen verdere werkzaamheden uit.

Waarschuwing! Reparaties aan elektrische apparaten mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden. Wend u daarom altijd tot onze service-afdeling of uw vakhandelaar. Voor reparaties uitgevoerd door anderen, kan de fabrikant geen productaansprakelijkheid aanvaarden. Alleen originele onderdelen voldoen aan alle eisen!

Storing Mogelijke oorzaak Oplossing
Apparaat werkt niet.	Apparaat is niet ingeschakeld.	Apparaat inschakelen.
	Stekker zit niet in het stopcontact.	Stekker in het stopcontact steken.
	Zekering in de huis-installatie is defect.	Zekering vervangen.
	Stopcontact is defect.	Storingen aan het stroom-net kunnen door de elektro-installateur verholpen worden.
De temperatuur in de koelruimte is niet voldoende.	Temperatuur is niet correct ingesteld.	Zie hoofdstuk "In gebruik nemen".
	Deur heeft lange tijd open gestaan.	Deur niet langer open laten dan beslist noodzakelijk.
	Het apparaat staat naast een warmtebron.	Zie hoofdstuk "Plaats van opstelling".
Binnenverlichting functioneert niet.	LED is defect.	Zie hoofdstuk "LED-verlichting vervangen".
Na wijzigen van de tem - peratuurinstelling begint de compressor niet direct.	Dat is normaal, er is geen sprake van een storing.	De compressor begint na enige tijd automatisch.
Foutmelding F1 verschijnt op het bedieningspaneel	Bovenste voeler defect.	Contact opnemen met de service-afdeling.
Foutmelding F2 verschijnt op het bedieningspaneel	Onderste voeler defect.	Contact opnemen met de service-afdeling.
Foutmelding F3 verschijnt op het bedieningspaneel	Ventilator defect.	Contact opnemen met de service-afdeling.

Garantie

De garantie gaat in op de datum dat het apparaat is afgeleverd bij de eindgebruiker. Onder de garantievoorwaarden, zal de service afdeling alle gebreken die zich voordoen ondanks correct gebruik in de garantieperiode en welke terug te leiden zijn naar foutieve onderdelen of fabricage, vergoeden.

Buiten de garantie vallen:

. Gebreken dankzij foutief gebruik of het niet lezen van de ge bruiksaanwijzing
. Schadeclaims welke buiten de garantievoorwaarden vallen
Apparaten welke door derden zijn gerepareerd

Bedrijfsgeluiden

Heel normale geluiden

Het koelen in de koelkast wordt mogelijk gemaakt door een compressor (koude-aggregaat). De compressor pompt het koelmiddel door het koelsysteem. Daarbij ontstaan bedrijfsgeluiden. Ook na het uitschakelen van de compressor zijn geluiden door druk- en temperatuurverschillen niet te voorkomen.

Dit koelapparaat is volgens de nieuwste technieken uitgerust met een stille compressor en een geluidsarme koudekringloop.

Toch zijn bepaalde geluiden niet helemaal te voorkomen. Qua volume zijn ze afhankelijk van de grootte van het apparaat.

Direct na het inschakelen van de compressor zijn de bedrijfsgeluiden het best hoorbaar. Daarna worden ze minder.

Abnormale geluiden

Meestal ontstaan ongewone geluiden doordat het apparaat niet op de juiste manier is ingebouwd. Het apparaat moet waterpas staan en stabiel opgesteld resp. ingebouwd zijn. Buisleidingen mogen in geen geval tegen een wand of andere meubelen aankomen. Ook mogen de buisleidingen elkaar niet raken.

In open keukens of bij in scheidingswanden ingebouwde koelapparaten worden de normale bedrijfsgeluiden intensiever waargenomen. Het gaat hier echter niet om een defect aan het apparaat maar om een gevolg van de wijze van inbouwen.

Geluid Oorzaak Opmerkingen

brommen compressor normaal bedrijfsgeluid van decompressor, volume afhankelijk van degrootte van de compressor

zoemen ventilator normaal bedrijfsgeluid t.g.v. ventilatie

borrelen koudekringloop normaal bedrijfsgeluid,kabbelen door koelmiddel dat in de buizenstroomt

sissen koudekringloop normaal bedrijfsgeluid, door inspuitenvan het koelmiddel in de verdamper

kraken ommanteling van de normale, temperatuurafhankelijkekoelkast spanningsveranderingen van dematerialen, bijv. kunststoffen, isolatie
