MANUALE UTENTE Inventa 100 TERMOZETA

▶ PRESCRIZIONI DI SICUREZZA

- Il presente libretto è parte integrante dell'apparecchio e deve essere letto attentamente prima dell'utilizzo poiché fornisce importanti indicazioni riguardanti la sicurezza d'installazione, d'uso e di manutenzione. Conservare con cura.

• Dopo aver tolto l'imballaggio assicuratevi dell'integrità dell'apparecchio. In caso di dubbio non utilizzatelo e rivolgetevi presso un centro assistenza autorizzato da Termozeta.
• Non lasciate gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) alla portata di bambini o incapaci in quanto potenziali fonti di pericolo.
• La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficace Impianto di messa a terra come previsto dalle vigenti norme di sicurezza elettrica. Termozeta non può essere considerata responsabile per eventuali danni causati dalla mancanza di messa a terra dell'impianto elettrico.
• Prima di collegare la spina alla presa di corrente verificate che la tensione di funzionamento dell'apparecchio corrisponda a quella della vostra abitazione. In caso di dubbio, rivolgetevi a personale professionalmente qualificato.
• Si sconsiglia l'uso di adattatori, prese multiple e prolunghe. In caso di necessità utilizzate esclusivamente dispositivi omologati e conformi alle vigenti norme di sicurezza accertandovi che siano compatibili la potenza dell'apparecchio. In caso di dubbio, rivolgetevi a personale professionalmente qualificato.
• Qualsiasi installazione non conforme a quanto specificato può compromettere la vostra sicurezza e fa decadere la garanzia.
  • L'apparecchio è destinato esclusivamente ad uso domestico per cucire tessuti.

• Per motivi di sicurezza fate attenzione a:

- non usare l'apparecchio a piedi nudi e con mani o piedi bagnati

- non usare l'apparecchio al di fuori dell'ambiente domestico

- non lasciare l'apparecchio esposto ad agenti atmosferici (sole, pioggia ...)

- non permettere che l'apparecchio venga utilizzato da bambini o da persone con capacità fisiche o mentali ridotte oppure con mancanza di esperienza, a meno che non beneficino di sorveglianza o istruzioni riguardanti l'uso.

- non tirare mai il cavo di alimentazione o l'apparecchio stesso per scollegare la spina dalla presa di corrente

- non lasciare l'apparecchio collegato alla rete elettrica senza sorveglianza - non immergere mai l'apparecchio in acqua o in altri liquidi.

• Il cavo di alimentazione dell'apparecchio non deve essere sostituito dall'utente. In caso di necessità rivolgetevi a un centro assistenza autorizzato da Termozeta o a persone professionalmente qualificate.
• In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnetelo e non manomettetelo. Per l'eventuale riparazione rivolgetevi ad un centro assistenza autorizzato da Termozeta e richiedete l'utilizzo di ricambi originali.
• Al termine del ciclo di vita rendete inoperante l'apparecchio tagliandone il cavo di alimentazione dopo avere staccato la spina dalla presa di corrente. Per lo smaltimento attenetevi alle norme in vigore nel vostro luogo di residenza.
• Termozeta non può essere considerata responsabile di eventuali danni a persone, animali o cose causati da un'errata installazione o derivanti da un uso improprio, erroneo o irragionevole.
• Non avvicinare le dita alle parti in movimento. Prestare particolare attenzione all'area attorno all'ago della macchina da cucire.
• Utilizzare sempre la placca ad ago appropriata. In caso contrario, l'ago potrebbe rompersi.
• Non utilizzare aghi piegati.
• Non tirare né spingere il tessuto durante la cucitura. L'ago potrebbe piegarsi e rompersi.
• Spegnere la macchina da cucire ("0") qualora si debbano effettuare delle regolazioni nell'area dell'ago, ad es. infilare l'ago, sostituire l'ago, infilare il rocchetto o sostituire il piedino, ecc.

▶ INDICE

▶ PARAGRAFO 1. DENOMINAZIONE DEI COMPONENTI

Denominazione dei componenti pag. 3

Accessori standard pag. 3

▶ PARAGRAFO 2. PREPARAZIONE AL CUCITO

Collegamento della macchina all'alimentazione di rete	pag. 3
Interruttore di comando punti indietro	pag. 3
Alzapiedino	pag. 3
Sostituzione piedino	pag. 4
Piano estraibile	pag. 4
Selettore punti	pag. 4
Sostituzione ago	pag. 4
Selezione ago e filo	pag. 4
Avvolgimento bobine	pag. 5
. Rimozione portabobine	pag. 5
. Avvolgimento bobine	pag. 5
. Inserimento della bobina	pag. 6
Inserimento del filo in macchina	pag. 6
. Inserimento del filo in macchina	pag. 6
. Estrazione del filo dalla bobina inferiore	pag. 7
Regolazione della tensione del filo nell'ago	pag. 7
. Tensione bilanciata	pag. 7
. Tensione eccessiva	pag. 7
. Tensione insufficiente	pag. 7

▶ PARAGRAFO 3. CUCITURA DI BASE

Punto diritto	pag. 8
Cucitura ad angolo quadro	pag. 8
Zigzag base	pag. 8
Sopragglito	pag. 8
Punto a zigzag multiplo	pag. 8
Punto per orii invisibili	pag. 9

▶ PARAGRAFO 4. PUNTI DECORATIVI

Orlo a conchiglia	pag. 9
▸ PARAGRAFO 5. OCCHIELLI
Occhiello	pag. 9
Occhiello a coste	pag. 10
▸ PARAGRAFO 6. MANUTENZIONE DELLA MACCHINA

Pulizia della griffa	pag. 10
Pulizia dell'area del crochet	pag. 10
Sostituzione lampadina	pag. 11
Localizzazione guasti	pag. 11

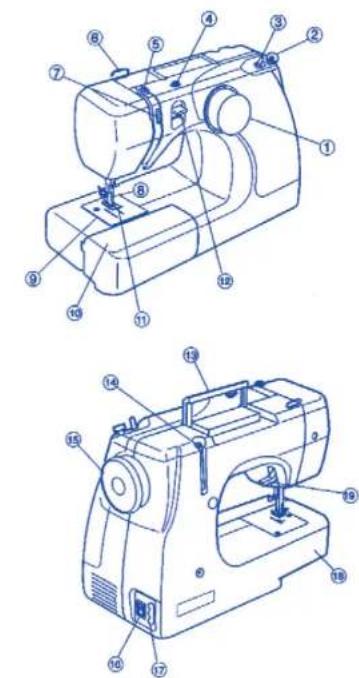

▶ PARAGRAFO 1. DENOMINAZIONE DEI COMPONENTI

- Denominazione dei componenti

① Selettore punti
② Dispositivo di fermo avvolgitore bobine
③ Fuso avvolgitore bobine
④ Guidafilo per avvolgimento bobine
⑤ Leva tendifilo
⑥ Guidafilo superiore
⑦ Manopola tensionamento filo
⑧ Ago
⑨ Placca ago
⑩ Piano estraibile (scatola accessori)
⑪ Piedino
⑫ Interruttore di comando punti indietro
⑬ Impugnatura per trasporto
⑭ Portarocchetto
⑮ Volantino
⑯ Interruttore d'alimentazione
⑰ Presa macchina
⑯ Braccio libero
⑲ Alzapiedino

- Accessori standard

① Bobina
② Apri occhielli
③ Feltro
④ Piedino per occhielli
⑤ Set di aghi

▶ PARAGRAFO 2. PREPARAZIONE AL CUCITO

Collegamento della macchina all'alimentazione elettrica

① Spina elettrica
② Interruttore d'alimentazione (1/0)
① Presa di rete
④ Presa macchina
⑤ Spina macchina

Prima di collegare il cavo d'alimentazione, verificare che la tensione e la frequenza riportate sulla macchina siano conformi all'alimentazione elettrica del luogo d'utilizzo dell'apparecchio.

1. Disattivare l'interruttore d'alimentazione.
2. Inserire la spina della macchina nella presa della macchina.
3. Inserire la spina elettrica nella presa di rete.
4. Attivare l'interruttore d'alimentazione per accendere l'apparecchio e la luce per cucire.

Attenzione:

Questo apparecchio include una spina polarizzata (con un lato più spesso rispetto all'altro). Per ridurre il rischio di scossa elettrica, la spina potrà essere inserita in una presa polarizzata solo da un lato. Se la spina non entra nella presa cambiare il lato di inserimento. Qualora la spina non entri nuovamente nella presa, contattare un elettricista qualificato affinché installi una presa adeguata. Non modificare in alcun modo la spina.

- Interruttore di comando punti indietro

Premere l'interruttore di comando punti indietro per invertire il senso di cucitura.

Alzapiedino

① Alzapiedino
② Posizione normale verso l'alto
③ Posizione massima

L'alzapledino solleva e abbassa il piedino.

È possibile sollevarlo di circa 0,6 cm sopra la nomale posizione verticale in modo tale da semplificare la rimozione del piedino o inserire dei tessuti più pesanti sotto il piedino.

ITALIANO

Sostituzione piedino
① Leva
② Scanalatura
③ Pemo

Rimozione

Ruotare il volantino verso di sè per sollevare l'ago nella posizione massima. Sollevare il piedino. Far fuoriuscire il piedino premendo la leva sul retro del supporto del piedino.

Reinserimento

Posizionare il piedino in modo tale che il perno sul piedino si allinei direttamente sotto la scanalatura del supporto del piedino. Abbassare il supporto del piedino per bloccare il piedino in posizione.

Estrazione del piano estraibile

Allontanare il piano estraibile dalla macchina, come mostrato in figura, per cucire polsini e maniche a "braccio libero". Il piano estraibile può essere usata come porta-accessori.

Reinserimento del piano estraibile

Spingere il piano estraibile finché scatti in posizione nella macchina.

① Piano estraibile
2 Linguetta
② Foro

Selettori punti
① Riferimento selezione punti
② Selettore punti

Sollevare l'ago sul tessuto.

Ruotare la manopola per selezionare il modello di punto desiderato

NOTA:

per evilare che l'ago o il tessuto si danneggi, verificare che, durante la selezione del punto, l'ago sia sollevato e lontano dal tessuto.

Sostituzione dell'ago
① Vite del dispositivo di fissaggio dell'ago
① Dispositivo di fissaggio dell'ago
③ Parte piana

Disattivare l'interruttore d'alimentazione.

Sollevare l'ago nella posizione massima ruotando il volantino in senso antiorario, verso di sè, e abbassando il piedino. Alto da una cità di fiume in all'analato di la

Allentare la vite di fissaggio dell'ago ruotandola in senso antiorario. Rimuovere l'ago dal relativo fissaggio.

Inserire un nuovo ago nel relativo dispositivo di fissaggio, tenendo la parte piana verso il lato posteriore. Durante l'inserimento dell'ago, spingerlo verso l'alto fino al punto massimo ammesso. Serrare saldamente la vite del dispositivo di fissaggio dell'ago ruotandola in senso orario.

Per verificare se l'ago è piegato, posizionare la parte piana dell'ago su una superficie piana (ad es. placca ago o vetro). La distanza intercorrente tra l'ago e la superficie piana dovrà essere equa. Non utilizzare mai aghi piegati o spuntati.

Aghi danneggiati possono essere causa di lili tirati o smagliature nelle maglie diritte, nei tessuti di seta fine e nei tessuti serici.

Selezione dell'ago e del filoTessuto Filo Ago
Leggero Crepe de Chine Seta fine da 80 a 100 9 (65)Voile, Batista, Cotone fine da 80 a 100 oOrganza, Poliestere fine da 80 a 100 11 (75)Georgette, Tricot Seta 50
Di peso medio	Lino, Cotone	Cotone da 60 a 80	11 (65)
	Piqué, Serge,	Sintelico da 50 a 80	o
	Maglia a due diritti	Poliestere rivestito cotone	14 (90)
	Percalle	Cotone 50	14 (90)
Pesante	Denim, Tweed,Gabardine,	Seta 50
		Cotone da 40 a 50	14 (90)
	Stoffa per abiti,Tendaggi e Tappezzerla	Sintelico da 40 a 50	o
		Poliestere rivestito cotone	16 (100)
	Tessuto, Tela di canapa	Seta 30

Per cuciture generiche, utilizzare agli 11 o 14. Per cucire tessuti leggeri utilizzare un filo e un ago sottili, in modo tale che il tessuto non si increspi. Per cucire i tessuti pesanti utilizzare un ago sufficientemente largo da forare il tessuto, senza rovinare l'ago.

Rimozione del portabobina

Rimuovere il piano estraibile dalla macchina, spingendolo verso sinistra. Aprire il coperchio del crochet abbassando la linguetta a sinistra del coperchio.

Sollevare l'ago nella posizione massima ruotando il volantino verso di sé.

① Coperchio crochet

Per rimuovere il portabobina dal crochet, tirare il fermo del portabobine. Estrarre orizzontalmente il portabobine dal crochet.

② Portabobine

②Femo

Rimozione della bobina

Per rimuovere la bobina, rilasclare il fermo: la bobina fuoriuscirà dal portabobina, come mostrato in figura.

④ Bobina

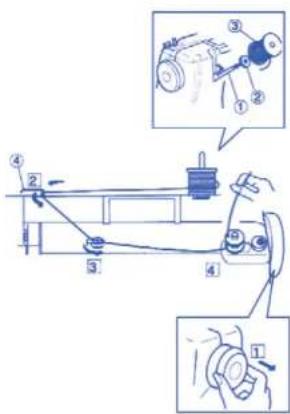

Avvolgimento della bobina

Il portarocchetto è ubicato nella parte posteriore della macchina da cucire. Estrarre il portarocchetto. Posizionare il feltro e il rocchetto in sequenza. L'estremità del filo dovrà fuoriuscire dal rocchetto, come mostrato in figura.

① Portarocchetto
② Feltro
③ Rocchetto di filo
①Rilasciare la frizione estraendo il volantino. Questa operazione arresta l'ago durante l'avvolgimento della bobina.
② Tendere il filo dal rocchetto e guidarlo attorno al guidafilo. ④ Guidafilo
3 Far passare il filo tra i dischi di tensionamento. Inserire il filo nel foro della bobina, dall'interno verso l'esterno
4 Posizionare la bobina sul fuso del dispositivo d'avvolgimento della bobina.
5 Spingere la bobina verso destra
6 Tenendo tra le mani l'estremità libera del filo, premere l'interruttore di comando a pedale. Dopo alcuni giri, interrompere il funzionamento della macchina e tagliare il filo in prossimità del foro nella bobina.
7 Premere nuovamente l'interruttore di comando a pedale. La macchina si arresterà automaticamente non appena avvolta completamente la bobina. Riposizionare il dispositivo d'avvolgimento della bobina nel punto originale spostando il fuso verso sinistra, quindi tagliare il filo.
8 Premere il volantino verso sinistra per innestare la frizione. Finché non verrà attivata la frizione, la macchina da cucire non potrà funzionare.

ITALIANO

1

Inserimento della bobina

[1]Posizionare una bobina nel portabobina, verificare che il filo avanzi in senso orario.

2

[2] Far passare il filo attraverso lo slot del porta bobina

3

③Continuare a far passare il filo sotto la molla di tensionamento e attraverso l'apertura. Estrarre circa 10 cm di filo. ① Molla di pensionamento

4

④Mantenendo il fermo aperto, posizionare il portabobina nel crochet, quindi rilasciare il fermo. Il portabobina si bloccherà in posizione.

Inserimento del filo nella macchina

Inserimento del filo nella macchina

• Posizionare un rochetto sul relativo perno, facendo in modo che il filo fuoriesca, come mostrato in figura.
• Sollevare la leva d'aggancio del filo nella posizione massima, ruotando il volantino in senso antiorario
• Sollevare il piedino.

① Tirare l'estremità del filo attorno al guidafilo ① Guidafilo
② Afferrando il filo vicino al rocchetto, abbassare l'estremità del filo lungo il canale destro e attorno alla parte inferiore della piastra di guida.
③ Sollevare saldamente il filo lungo il canale inferiore. Far scorrere il filo nella scanalatura della leva d'aggancio del filo, da destra a sinistra e verso il basso nell'occhiello della leva d'aggancio.
④ Far scorrere il filo dietro il guidafilo della barra ad aghi a sinistra. ② Guida filo barra ad aghi
⑤Infilare l'ago dalla parte anteriore alla parte posteriore

ITALIANO

1

Estrazione del filo dalla bobina inferiore

[1] Sollevare il piedino. Afferrare delicatamente il filo nell'ago con la mano sinistra e ruotare il volantino in senso antiorario, verso di sé, per un giro completo. ① Filo nell'ago

Regolazione della tensione del filo nell'ago

Tensione bilanciata

Il punto diritto ideale prevede che i fili siano bloccati tra due strati di tessuto, come mostrato in figura. ① Filo nell'ago (filo superiore) ② Filo nella bobina (filo inferiore) ③ Lato diritto (parte superiore) del tessuto ④ Lato rovescio (parte inferiore) del tessuto

Ruotare la manopola di regolazione del tensionamento © Allentare

Serrare

La regolazione del tensionamento dipende: - dalla grossezza e dallo spessore del tessuto - dal numero di strati di tessuto - dal tipo di punto

2

② Sollevare il filo sulla bobina premendo il filo nell'ago © Filo sulla bobina

① Filo nell'ago (filo superiore) ② Filo sulla spoletta (filo inferiore) ③ Lato diritto (lato superiore) del tessuto ④ Lato rovescio (lato inferiore) del tessuto ⑤ Allentare

Qualora il filo sulla bobina si veda sul lato diritto (lato superiore) del tessuto, ruotare la manopola per ridurre il tensionamento e allentare quindi il tensionamento del filo nell'ago.

3

3 Tirare i fili da da 10 a 15 cm sotto e dietro il piedino.

Tensione insufficiente

① Filo nell'ago (filo superiore) ② Filo sulla spoletta (filo inferiore) ③ Lato diritto (lato superiore) del tessuto ④ Lato rovescio (lato inferiore) del tessuto ⑤ Serrare

Qualora il filo nell'ago si veda sul lato rovescio (lato inferiore) del tessuto, ruotare la manopola per aumentare il tensionamento e aumentare quindi il tensionamento del filo nell'ago.

ITALIANO

▶ PARAGRAFO 3. CUCITURA DI BASE

Punto diritto

① Selettore punti: 1-3

② Tensionamento del filo nell'ago: da 2 a 6

Pledino: pledino zigzag

Sollevare il piedino e posizionare il tessuto vicino a una linea di guida cucitura sulla placca ago.

Abbassare l'ago nel punto da cui iniziare la cucitura. Abbassare il piedino e tirare il filo verso la parle posteriore.

Premere l'interruttore di comando piedino. Guidare delicatamente il tessuto lungo la linea di guida della cucitura lasciando che il tessuto avanzi naturalmente. NOTA: distanza cucitura più comune: 1,6 cm.

Fissaggio della cucitura

Per fissare l'inizio di una cucitura, premere l'interruttore di comando punti indietro e cucire diversi punti indietro. Iniziare quindi a cucire in avanti.

Cucitura ad angolo quadro

La guida angolare è utile per mantenere una distanza di cucitura di 1,6 cm durante una cucitura ad angolo quadro.

1. Interrompere la cucitura quando il bordo anteriore del tessuto raggiunge le linee di guida angolari.

2. Abbassare l'ago ruolando il volantino in senso antiorario.

3. Sollevare il piedino e ruotare il tessuto di 90° in senso antiorario

4. Abbassare il piedino e iniziare la cucitura nella nuova direzione.

Termine della cucitura

Per fissare le estremità di una cucitura, premere l'interruttore di comando punti indietro e cucire diversi punti indietro.

Sollevare il piedino e rimuovere il tessuto.

Zigzag di base

① Selettore punti: 4-6

① Tensionamento del filo nell'ago: da 2 a 5

③ Piedino: piedino zigzag

Il punto a zigzag è uno dei punti più comuni e versatili. Può essere utile per cucire bottoni, formare occhielli, cucire ori, eseguire sopraggitti e rammendi. Può anche essere utilizzato per decorare con finiture, applique e ritagli, o come punto decorativo.

Sopraggitto

① Selettore punti: 6

© Tensionamento del filo nell'ago: da 1 a 4

① Piedino: piedino zigzag

Questo punto si utilizza nella preparazione di indumenti e nella finitura di bordi grezzi di qualsiasi tipo di cucitura.

Iniziare il sopraggitto a circa 1/8" (0,3 cm) all'interno dell'angolo grezzo di una cucitura. L'estremità destra del punto dovrà superare il bordo di cucitura.

Punto a zigzag multiplo

① Selettore punti: 7

② Tensionamento del filo nell'ago: da 1 a 4

③ Piedino: piedino zigzag

Questo punto si utilizza per finire la parte di cucitura su tessuti sintetici e altri tessuti che tendano a pleghettarsi. Posizionare il tessuto in modo tale da poter effettuare una cucitura da 1,6 cm.

Terminata la cucitura, spuntare la parte di giunzione.

prestare attenzione a non tagliare i punti.

Pratico anche per rammendare e riparare gli strappi.

Punto per orli invisibili
① Selettore punti: 809
② Tensionamento del filo nell'ago: da 1 a 4
③ Piedino: piedino zigzag

Su tessuti pesanti che si sfilacciano, il bordo grezzo dovrà essere innanzitutto rammendato con punti invisibili, quindi si dovrà piegare l'orlo, come mostrato in figura, lasciando 0,7 cm del bordo dell'orlo a vista.

Posizionare il tessuto in modo tale che l'ago nella propria posizione massima sinistra fori il bordo della piega.

Terminato l'orlo, premere contemporaneamente i lati del bordo finito. Sulla parte superiore del tessuto si dovranno notare solamente i punti invisibili.

Orlo a conchiglia

① Selettore punti: 10
Tensionamento del filo nell'ago: da 6 a 8
⑤ Piedino: piedino zigzag

Utilizzare un tessuto leggero, ad es. un tricot. Piegare e cucire in diagonale.

Posizionare il bordo piegato lungo lo slot del piedino. L'ago dovrà fuoriuscire dal bordo del tessuto, a destra, formando una piega.

▶ PARAGRAFO 5. OCCHIELLI

▶ Occhiello
① Selettore punti:
② Tensionamento del filo nell'ago: da 1 a 5
③ Piedino: piedino a

scorrimento per

occhielli

Inizio della cucitura

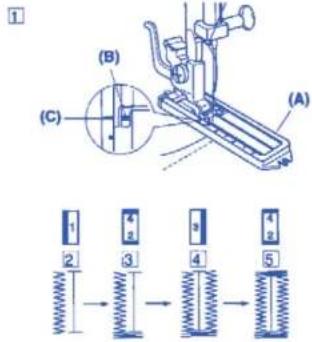

Collegare il piedino per occhielli. Identificare accuratamente la lunghezza dell'occhiello sul tessuto. Posizionare il tessuto sotto il piedino, tenendo l'identificazione del foro del botone verso di sé. Sposlare il corsoio (A) verso di sé in modo tale che l'identificazione superiore (C) sul corsoio si allineai all'identificazione iniziale (B). Abbassare il piedino.
2Impostare il selettore punti su Cucire in avanti fino a raggiungere l'identificazione anteriore dell'occhiello. Interrompere la cucitura in un punto a sinistra.
3Impostare il selettore punti su Cucire da quattro (4) a sei (6) punti. Interrompere la cucitura in un punto a destra.
4Impostare il selettore punti su Cucire fino a ritornare all'identificazione iniziale dell'occhiello. Interrompere la cucitura in un punto a destra.
5Impostare il selettore punti su Cucire da quattro (4) a sei (6) punti. Interrompere la cucitura in un punto a sinistra.
6 Rimuovere il tessuto e posizionare uno spillo prima dell'imbastitura su ogni estremità, in modo tale da evitare di tagliare l'imbastitura. Tagliare l'apertura con il dispositivo d'apertura dell'occhiello.

NOTA:

per cucire un occhiello sul bordo di un tessuto, impostare il piedino scorrevole per occhielli, come illustrato in figura, e cucire al rovescio

ITALIANO

1 2

1 Dopo aver sollevato il piedino per occhielli, agganciare il filo sullo sperone ubicata sulla parte posteriore del piedino per occhielli. Portare le estremita verso di sè, passando sotto il piedino per occhielli, in modo da non ingombrane l'estremita anteriore. Agganciare il nelle forcelle sulla parte anteriore de piedino per occhielli in modo da teneri ben serrati Sperone Forcelle

② Cucire l'occhiello sopra il filo, procedendo come sopra riportato. Rimuovere il tessuto dalla macchina e tagliare solo i fili di cucitura. ③ Tirare l'estremità sinistra del filo per serrario. Infilare l'estremità in un ago per rammendo, tirando verso il lato opposto del tessuto, quindi tagliarlo.

▶ PARAGRAFO 6. MANUTENZIONE DELLA MACCHINA

1

2

1

2

3

ATTENZIONE: Prima di procedere con qualsiasi operazione di manutenzione o regolazione spegnere la macchina e rimuovere la spina dalla presa di corrente.

NOTA:

prima di procedere alla pulizia della macchina, disattivare l'interruttore d'alimentazione e scollegare l'alimentazione della macchina. Non smontare la macchina in modo diverso da come spiegato nel presente paragrafo.

Pulizia della griffa

1 Rimuovere l'ago e il piedino. Rimuovere la vite di fissaggio della placca ago. 2 Con una spazzola, eliminare la polvere e la filaccia che ostruiscono i denti della griffa. Ripristinare la placca ago.

▶ Pulizia del crochet

Per smontare II crochet:

1 Sollevare l'ago nella massima posizione e aprire il coperchio del crochet.

2) Aprire il termo incernierato del porta bobine ed estrarlo dalla macchina. Aprire i supporti dell'anello del crochet e rimuovere l'anello. Rimuovere il crochet. Pulire la guida del crochet con una spazzola e un panno asclutto morbido. ① Scatola bobina ② Supporti anello guida del crochet ③ Anello guida del crochet ④ Crochet ⑤ Scorrimento crochet

Montaggio del gruppo crochet

3) Afferrare il crochet dal perno centrale e reinserirlo con cautela nella guida di scorrimento del crochet, in modo tale da formare un cerchio perfetto con la guida del crochet. Collegare l'anello della guida di scorrimento del crochet, verificando che il perno inferiore s'inserisca nella scanalatura. Bloccare l'anello della guida di scorrimento del crochet ruotando i supporti nuovamente in posizione, inserire il portabobine. ① Pemo ② Scanalatura

Sostituzione della lampadina

ATTENZIONE:

Attendere che la lampadina si sia raffreddata completamente prima di toccarla con le mani.

Disattivare l'alimentazione della macchina, togliendo la spina dalla presa di corrente.

Rimuovere la vite di fissaggio e il coperchio anteriore.

- Ruotare la lampadina in senso antiorario per rimuoverla

- Sostituirla con una nuova lampadina e ruotarla in senso orario

ATTENZIONE: utilizzare unicamente lampadine con potenza massima di 15W.

NOTA:

non deporre la macchina in aree con elevato tasso d'umidità, né in prossimità di radiatori o alla luce solare diretta.

Pulire l'esterno della macchina con un panno morbido e umido.

Non immergere la macchina in liquidi.

ITALIANO

Localizzazione guasti

Condizione Causa Riferimento

Il filo nell'ago 1. Il filo nell'ago non è ben teso Pagina 6si rompe 2. La tensione del filo nell'ago è eccessiva Pagina 73. L'ago è plegato o spuntato Pagina 44. L'ago non è inserito correttamente Pagina 45. Il filo nell'ago e il filo sulla spoletta Pagina 8non sono impostati correttamentesotto il piedino, all'inizio della cucitura6. Al termine della cucitura, i fili non sono Pagina 8tesi verso la parte posteriore7. Il filo è troppo grosso o troppo sottile Pagina 4per l'ago.
Il filo sulla bobinasi rompe correttamente	1. Il filo sulla bobina non è infiltratnel portabobinae nella navetta2. Nell'area della navetta vi è accumulodi filacce3. La bobina è danneggiata e nonruota correttamente	Pagina 6
		Pagina 5
		Sostituire la spoletta
L'ago si rompe	1. L'ago è inserito in modo errato2. L'ago è piegato o spuntato Pagina 43. La vite del fissaggio dell'ago è allentata4. La tensione del filo nell'ago è eccessiva Pagina 75. Al termine della cucitura, i fili non sonotesi verso la parte posteriore6. L'ago è troppo sottile per il tessuto da cucire	Pagina 4
		Pagina 4
		Pagina 8
		Pagina 4
Punti saltati	1. L'ago non è correttamente inserito2. L'ago è piegato o spuntato Pagina 43. L'ago e/o i fili non sono idonei al tessutoda cucire4. Il filo non è stato correttamente inflatonell'ago5. Si sta utilizzando un ago non adeguato	Pagina 4
		Pagina 4
		Pagina 6
		Sostituire l'ago
Arricciamentodella cucitura	1. La tensione del filo nell'ago è eccessiva2. Il filo non è stato correttamente inflatonell'ago3. L'ago è troppo grosso per il tessutoda cucire	Pagina 7
		Pagina 6
		Pagina 4

ITALIANO

Condizione Causa Riferimento

Mancato avanzamento del tessuto

1. La griffa è ostruita da filacce Pagina 10

Mancato 1. La macchina non è accesa Pagina 3

funzionamento 2. Intrappolamento di un filo nella corsa Pagina 10 della macchina del crochet

1. Frizione disinnestata Pagina 4

La macchina è rumorosa

1. Presenza di filato intrappolato nella corsa Pagina 10 del crochet

1. Accumulo di filacce nel crochet o nella relativa corsa

Pagina 10

INVENTA 100

Type 803001

220-240 V - 50 Hz - 85 W

Made in P.R.C

Termozeta S.p.A. si riserva il diritto di apportare modifiche estetiche e/o tecniche senza preavviso al fine di migliorare i propri prodotti. Termozeta is an international trademark. Copyright © 1995. All rights reserved.

Termozeta S.p.A. - Via Magenta, 41/43 - 20010 Bareggio (MI) Italy

ITALY

INFORMAZIONE AGLI UTENTI

Ai sensi dell'art. 13 del decreto legislativo 25 luglio 2005, n.15 "Attitudine delle Direttive 2002/95/CE,

2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchia-

ture elettriche ed elettroniche, nonche allo smaltimento dei rifiuti

• Il simbolo del cassonetto barrato sull'apparecchiatura indica che il prodotto alla fine della propria vita deve essere raccolto separatamente dagli altri rifiuti.
• L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed eletrotecnici, oppure riconsegnarla al rivendilore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
• L'adeguita raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'appereconiatura.
• Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Standard Accessories pag. 14

▶ SECTION 2. GETTING READY TO SEW

. Bobbin winding pag. 16

. Inserting bobbin

Accessoires standard pag. 25

PARTIE 2. PRÉPAREZ-VOUS À COUDRE

Branchez la machine pag. 25

① Soporte del carrete

② Fieltro

Carrete de hilo

▶ Cambiando la bombilla

CUIDADO:
