MANUALE UTENTE Inventa 200 TERMOZETA

▶ PRESCRIZIONI DI SICUREZZA

- Il presente libretto è parte integrante dell'apparecchio e deve essere letto attentamente prima dell'utilizzo polché fornisce importanti indicazioni riguardanti la sicurezza d'installazione, d'uso e di manutenzione. Conservare con cura.

• Dopo aver tolto l'imballaggio assicuratevi dell'integrità dell'apparecchio. In caso di dubbio non utilizzatele o rivolgetevi presso un centro assistenza autorizzato da Termozeta.
• Non lasciate gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) alla portata di bambini o incapaci in quanto potenziali fonti di pericolo.
• La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficace impianto di messa a terra come previsto dalle vigenti norme di sicurezza elettrica. Termozeta non può essere considerata responsabile per eventuali danni causati dalla mancanza di messa a terra dell'Impianto elettrico.
• Prima di collegare la spina alla presa di corrente verificate che la tensione di funzionamento dell'apparecchio corrisponda a quella della vostra abitazione. In caso di dubbio, rivolgetevi a personale professionalmente qualificato.
• Si sconsiglia l'uso di adattatori, prese multiple e prolunghe. In caso di necessità utilizzate esclusivamente dispositivi omologati e conformi alle vigenti norme di sicurezza accertandovi che siano compatibili la potenza dell'apparecchio. In caso di dubbio, rivolgetevi a personale professionalmente qualificato.
• Qualsiasi installazione non conforme a quanto specificato può compromettere la vostra sicurezza e fa decadere la garanzia.
• L'apparecchio è destinato esclusivamente ad uso domestico per cucire tessuti.
• Per motivi di sicurezza fate attenzione a:

- non usare l'apparecchio a piedi nudi e con mani o piedi bagnati

- non usare l'apparecchio al di fuori dell'ambiente domestico

- non lasciare l'apparecchio esposto ad agenti atmosferici (sole, pioggia ...)

- non permettere che l'apparecchio venga utilizzato da bambini o da persone con capacità fisiche o mentali ridotte oppure con mancanza di esperienza, a meno che non beneficino di sorveglianza o istruzioni riguardanti l'uso.

- non tirare mai il cavo di alimentazione o l'apparecchio stesso per scollegare la spina dalla presa di corrente

- non lasciare l'apparecchio collegato alla rote elettrica senza sorveglianza - non immergere mai l'apparecchio in acqua o in altri liquidi.

• Il cavo di alimentazione dell'apparecchio non deve essere sostituito dall'utente. In caso di necessità rivolgetevi a un centro assistenza autorizzato da Termozeta o a persone professionalmente qualificate.
• In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnetelo e non manomettetelo. Per l'eventuale riparazione rivolgetevi ad un centro assistenza autorizzato da Termozeta e richiedete l'utilizzo di ricambi originali.
• Al termine del ciclo di vita rendete inoperante l'apparecchio tagliandone il cavo di alimentazione dopo avere staccato la spina dalla presa di corrente. Per lo smaltimento attenetevi alle norme in vigore nel vostro luogo di residenza.
• Termozeta non può essere considerata responsabile di eventuali danni a persone, animali o cose causati da un'errata installazione o derivanti da un uso improprio, erroneo o irragionevole.
• Non avvicinare le dita alle parti in movimento. Prestare particolare attenzione all'area attorno all'ago della macchina da cucire.
• Utilizzare sempre la placca ad ago appropriata. In caso contrario, l'ago potrebbe rompersi.
• Non utilizzare aghi piegati.
  • Non tirare né spingere il tessuto durante la cucitura. L'ago potrebbe piegarsi e rompersi.
• Spegnere la macchina da cucire ("0") qualora si debbano effettuare delle regolazioni nell'area dell'ago, ad es. infilare l'ago, sostituire l'ago, infilare il rocchetto o sostituire il piedino, ecc.

INDICE

▶ PARAGRAFO 1. COMPONENTI ESSENZIALI

Denominazione dei componenti pag. 3

▶ PARAGRAFO 2. PREPARAZIONE AL CUCITO

Collegamento della macchina all'alimentazione di rete pag. 4
Piano estraibile (cassetta accessori)	pag. 4
Comando a pedale	pag. 4
Luce per cucire	pag. 4
Innesto e disinnesto del piedino	pag. 5
Sostituzione dell'ago	pag. 5
Tabella fili e agli	pag. 6
Regolazione spoline	pag. 7
Rimozione e inserimento del crochet	pag. 7
Avvolgimento della bobina	pag. 8
Inserimento del filo sul portabobina	pag. 8
Inserimento del filo nella macchina	pag. 8
Accostamento del filo sulla bobina	pag. 9
Regolazione della tensione del filo nell'ago	pag. 10
Quadrante di selezione punti	pag. 11
Manopola di regolazione della lunghezza dei punti	pag. 11
Pulsante punti indietro	pag. 12
Linea guida cucitura	pag. 12
Abbassamento della griffa	pag. 12

▶ PARAGRAFO 3. CUCITURA DI BASE

Cucitura con punti diritti	pag. 12
Variazione della direzione di cucitura	pag. 13
Cucitura a zigzag	pag. 13

▶ PARAGRAFO 4. CUCITURE GENERICHE

Sopraggitto	pag. 13
Punto a sopraggitto	pag. 13
Punto tricol	pag. 14
Punto a tripla resistenza	pag. 14
Cucitura bottoni	pag. 15
Occhiello	pag. 16
Occhiello a coste	pag. 16
Applicazione cerniere	pag. 17
Orlo con punto invisibile	pag. 17

▶ PARAGRAFO 5. CUCITURA DECORATIVA

Orlo a conchiglia	pag. 18
Modelli di punti stretch	pag. 19
Modelli di punti pieni decorativi	pag. 19
Nido d'ape	pag. 20
Cuciture pieghe baciate	pag. 20

▶ PARAGRAFO 6. MANUTENZIONE DELLA MACCHINA

Montaggio e smontaggio del crochet	pag. 21
Pulizia della griffa	pag. 21

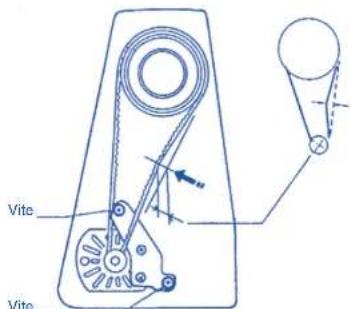

Tensionamento della cinghia d'azionamento	pag. 21
Lubrificazione della macchina	pag. 22
Localizzazione guasti	pag. 23

▶ PARAGRAFO 1. COMPONENTI ESSENZIALI

▶ Denominazione dei componenti

① Interruttore di comando punti indietro
② Manopola selettore punti
③ Manopola regolazione lunghezza punto
④ Dispositivo di fermo volantino
⑤ Fuso avvolgitore bobine
⑥ Spoline
⑦ Guidafilo per avvolgimento bobine

⑧ Guidafilo

⑨ Leva di aggancio filo

⑩ Manopola tensionamento filo

⑪ Piastra anteriore

⑫ Tagliafilo

⑬ Supporto piedino

⑭ Placca ago

⑮ Coperchio crochet

⑯ Coperchio anteriore

⑰ Impugnatura per trasporto
⑱ Volantino
⑲ Manopola innesto automatico frizione
⑳ Coperchio cinghia
②1 Presa macchina
② Alzapiedino
⑳ Vite di fissaggio ago
24 Braccio libero
⑲ Piano estraibile (cassetta accessori)
26 Interruttore d'alimentazione

▶ Collegamento della macchina all'alimentazione elettrica Prima di collegare il cavo d'alimentazione, verificare che la tensione e la frequenza riportate sulla macchina siano conformi all'alimentazione elettrica del luogo d'utilizzo dell'apparecchio. Verificare che l'interruttore d'alimentazione sia disattivato (posizione "OFF"). Inserire la spina polarizzata nella presa elettrica e attivare l'alimentazione della macchina.

Piano estraibile (cassetta accessori) Il piano estraibile offre un'ulteriore superficie per la cucitura e può essere facilmente rimossa per cucre a braccio libero.

Comando a pedale La velocità di cucitura può essere modificata agendo sul comando del piedino. Maggiore è la pressione, più veloce sarà la cucitura.

- Luce per cucire La luce per cucire è ubicata dietro la piastra anteriore. Per sostituire la lampadina, rimuovere la vite di fissaggio ed estrarre la piastra anteriore dalla macchina da cucire. Prima di sostituire la lampadina, disattivare l'alimentazione elettrica. - Per rimuovere la lampadina tirare verso il basso e ruotare verso sinistra - Per montare la lampadina premere verso l'alto e ruotare verso destra ATTENZIONE: utilizzare lampadine con potenza massima p a 15W.

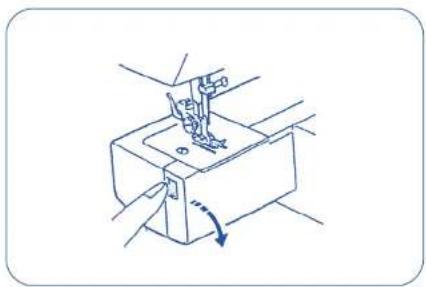

▶ Cucitura a braccio libero Sganciare il piano estraibile dalla macchina, come mostrato in figura.

- Collegamento del piano estraibile Spingere il piano estraibile fino a inserirlo nella macchina.

- Cassetta accessori Gli accessori di cucitura sono conservati in modo pratico sotto dentro il piano estraibile.

ITALIANO

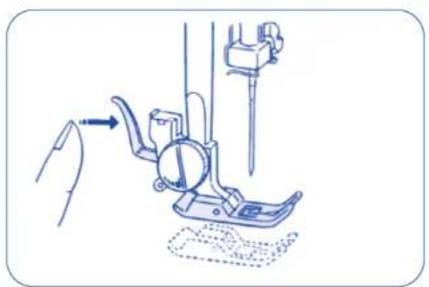

▶ Innesto e disinnesto del piedino
Disinnesto
Ruotare il volantino verso di sé per sollevare l'ago nella posizione massima.
Sollevare il piedino.

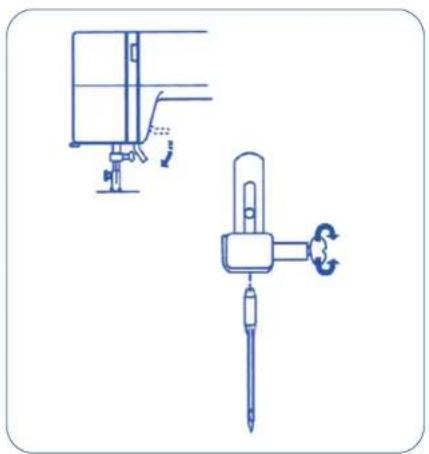

Sostituzione dell'ago
Sollevare l'ago ruotando il volantino verso di sé, abbassare il piodino.

Premere la leva ubicata sul retro del supporto del piedino per estrarlo.

Innesto
Posizionare il piedino in modo tale che il perno del piedino sia ubicato proprio sotto la scanalatura del supporto del piedino. Abbassare il supporto per bloccare il piedino in posizione.
Rimuovere l'ago.
Inserire il nuovo ago nel dispositivo di fissaggio, tenendo la parte piana sul lato opposto rispetto a voi.
Per inserire l'ago, premerlo verso l'alto fino al punto massimo e serrare la vite di fissaggio utilizzando un cacciavite.

Allentare la vite di fissaggio dell'ago ruotandola in senso antiorario.

Controllare frequentemente gli aghi per accertarsi che non siano spuntati. Aghi danneggiati potrobbero causare la presenza di smagliature o punti saltati permanenti nei tessuti a maglia, nei tessuti di seta fine e nei tessuti serici.

ITALIANO

TABELLA FILI E AGHI

Tessuti Fili Dimensione ago

Leggeri Crepe de Chine, Voile, Seta fine 9 o 11Batista, Organza, Georgette, Cotone fineTricot Sintetico finePoliestere ricoperto cotone fine

Di peso intermedio Lino, Cotone, Piqué, Serge, Seta 50 11 o 14Maglia a doppio punto diritto, Ccotone da 50 a 80Percalle Da 50 a 60Sintetico Poliestere ricoperto cotone

Pesanti Denim, Tweed, Gabardine, Seta 50 14 o 16Stoffa per abiti, Tessuto per Cotone da 40 a 50tendaggi e tappezzerie Da 40 a 50Sintetico Poliestere rivestito cotone

• In linea generale, i fili e gli aghi sottili si utilizzano per cucire tessuti leggeri, mentre fili e aghi più grossi, per cucire tessuti pesanti. Provare sempre il tipo di filo e di ago su una piccolo pozzo della stoffa che sarà cucita.

- Utilizzare lo stesso filo per ago e bobina,

- In caso di tessuti molto leggeri, cucire su un pezzo di carta per evitare la deformazione del filato

ITALIANO

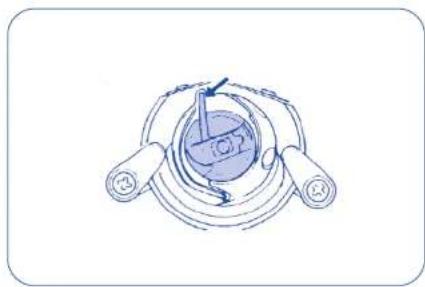

Regolazione delle spoline
Le spoline si utilizzano per mantenere in posizione il rocchetto di filo e far quindi avanzare il filo verso la macchina. Per utilizzarla, sollevare la spolina. Premerla verso il basso per deporla.

① Filo superiore
② Foro
① Groviglio
NOTA: qualora si utilizzi un filato che tenda ad aggrovigliarsi attorno alla spolina, infilarlo nel foro della spolina, come mostrato in figura. Il foro dovrà essere ubicato di fronte al rocchetto di filo.

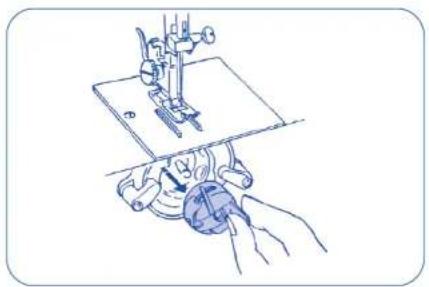

Rimozione e inserimento del crochet Aprire il coperchio del crochet.

Sollevare l'ago ruotando il volantino verso di sé. Estrarre il portabobine afferrando il fermo.

Per inserire il portabobine, posizionare il perno nella scanalatura di scorrimento del crochet.

ITALIANO

Avvolgimento della bobina

Tendere il filo dalla spoletta e guidarlo alltomo al guidafilo per avvolgimento bobina. Inserire il filo in uno dei fori della bobina, dall'interno verso l'esterno.

Posizionare la bobina sul fuso e spingerlo verso destra. Tenendo il volantino con la mano sinistra, con la mano destra ruotare la manopola della frizione in senso antiorario.

Afferrando l'estremità libera del filo, premere il comando del piedino. Dopo alcuni giri, interrompere il funzionamento della macchina e tagliare il filo in prossimità del foro della spoletta.

Premere nuovamente il comando del piedino. Al termine dell'avvolgimento della bobina, questa si fermerà automaticamente.

Riposizionare il volantino nel punto originale spostando il fuso a sinistra; tagliare il filo.

Inserimento del filo nel porta bobina

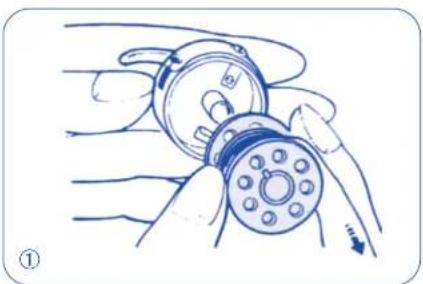

① Posizionare la bobina nel portabobina. Verificare che il filo si svolga nella direzione della freccia.

② Tendere il filo nello slot del portabobine

Tirare il filo sotto la molla di tensionamento e nell'occhiello,

- Lasciare circa 10 cm di filo libero.

ITALIANO

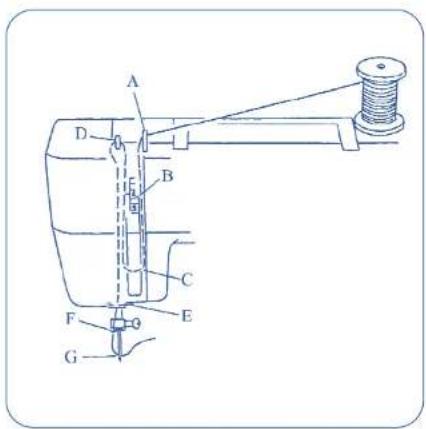

▶ Inserimento del filo nella macchina

Sollevare la leva d'aggancio nella posizione massima ruotando il volantino verso di sé. Sollevare il piedino.

Posizionare il rocchetto sul volantino, come mostrato in figura, con il filo prelevato da I retro del rocchetto.

A. Inserire il filo nel guidafilo con entrambe le mani

B. Tenere il filo vicino alla manopola pensionamento filo.

C. Abbassare il filo nell'area di tensionamento, quindi attomo al supporto della molla del tendifilo

D. Sollevare con cautela il filo e inserirlo nella leva d'aggancio, da destra verso sinistra

E. Abbassare il filo e farlo scorrere nel guidafilo inferiore

F. Portare il filo nel guidafilo della barra degli aghi

G. Inserire il filo nell'occhiello, dalla parte anteriore alla parte posteriore

NOTA: tagliare l'estremità del filo con delle forbici affiliate per semplificare l'inserimento del filo nell'ago.

1. Con la mano destra, ruotare lentamente il volantino verso di sé fino ad abbassamento dell'ago, quindi continuare a ruotare il volantino finché la leva d'aggancio si sollevi nella posizione massima. Sollevare leggermente il filo nell'ago a formare un occhiello con il filo nella bobina.

2. Tirare indietro di 15 cm entrambi i fili passando al di sotto del piede

▶ Allineamento del filo sulla bobina

1. Sollevare il piedino e afferrare delicatamente con la mano sinistra il filo nell'ago.

ITALIANO

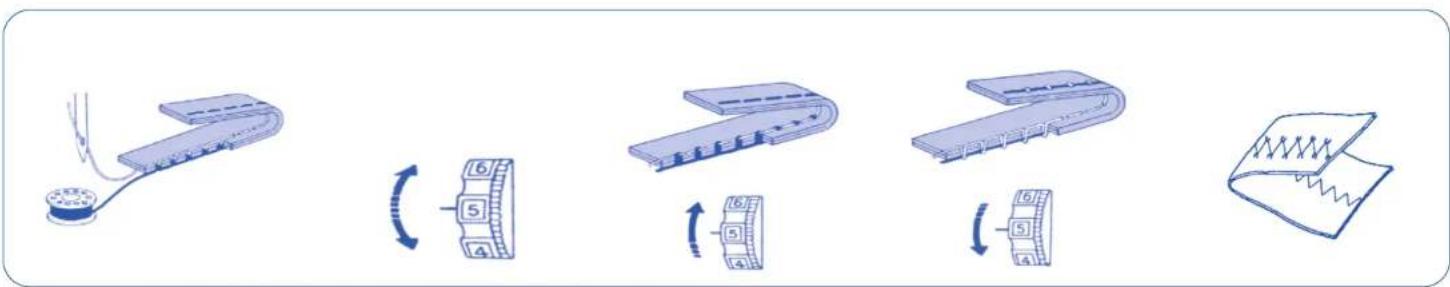

Regolazione della tensione del fillo nell'ago

Nelle cuciture a punto diritto, il filo nell'ago e il filo sulla bobina dovranno essere interbloccati al centro di due strati di tessuto.

Impostare il valore desiderato sulla manopola di regolazione della tensione del filo.

Per allentare la tensione del filo nell'ago, spostare la manopola verso un valore inferiore.

Per aumentare la tensione del filo nell'ago, spostare la manopola verso un valore superiore.

▶ Tensione del fillo per cuciture a zigzag

Per ottenere dei punti a zigzag migliori, la tensione superiore dovrà essere leggermente inferiore alla tensione impostata per la cucitura a punti diritti. Il filo superiore dovrà vedersi leggermente sul rovescio del tessuto.

ITALIANO

0 1 2 3 4 + S.S. - - S.S. -

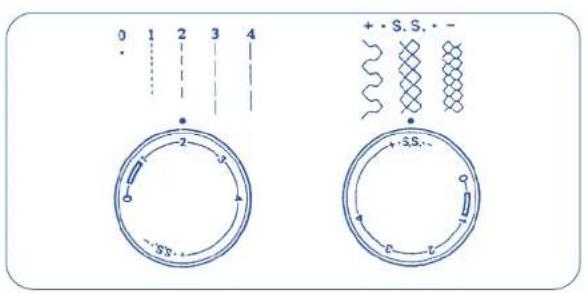

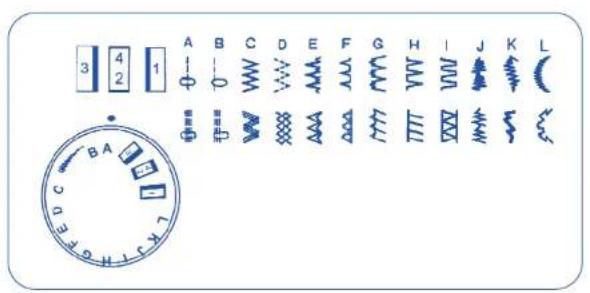

▶ Manopola selettore punti

Sollevare l'ago sul tessulo e selezionare il modello di punto desiderato in corrispondenza del relativo segno identificativo, ruolando il quadrante di selezione modello.

▶ Selezione dei punti stretch

Per la cuciture con punti stretch, impostare il quadrante di regolazione della lunghezza dei punti su "S.S". Qualora l'avanzamento del filo in avanti e indietro fosse sbilancialo a causa del tipo filato, rettificare come segue:

in caso di punti compressi, modificare ruotando il quadrante verso "+" in caso di punti troppo ampi, modificare ruotando il quadrante verso "-

▶ Manopola di regolazione della lunghezza dei punti

Maggiore è il valore, più lungo sarà il punto. È possibile selezionare la lunghezza di punto adeguata per la maggior parte di tipi di tessuto.

ITALIANO

Pulsante punti indietro

Tenendo premuto questo pulsante, la macchina cucirá in senso inverso.

▶ Linea guida cucitura

I numeri riportati sulla placca ago indicano la distanza intercorrente tra la posizione centrale dell'ago e la linea. I numeri riportati sulla parte anteriore sono espressi in millimetri.

I numeri riportati sulla parte posteriore sono espressi in pollici.

▶ Abbassamento della griffa

Impostazione della macchina

1. Per abbassare le griffe, premere la leva e spostarla nella direzione della freccia, come indicato in figura.

2. Per sollevare le griffe, premere la leva e spostarla nella direzione della freccia, come indicato in figura.

Per garantire una cucitura normale, le griffe devono sempre essere sollevate.

▶ PARAGRAFO 3. CUCITURA DI BASE

A B 2 ~ 6 5 4 3 1.5 ~ 4 25

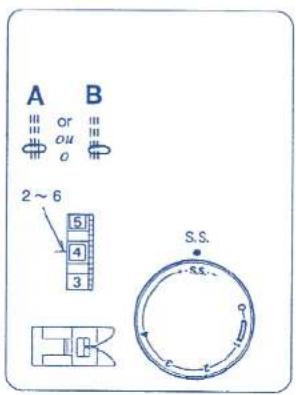

▶ Cucitura con punti diritti

Sollevare il piedino e posizionare il tessuto vicino alla linea guida sulla placca ago. Abbassare l'ago sul tessuto. Abbassare il piedino e appianare i fili verso il retro. Premere il comando a pedale. Guidare delicatamente il tessuto lungo la linea guida, lasciandolo avanzare naturalmente.

Per fissare le estremità delle cuciture, premere il pulsante punti indietro e cucire diversi punti indietro. Sollevare il piedino e rimuovere il tessuto, tendendo i fili verso la parte posteriore.

I fili vengono tagliati alla lunghezza appropriata per l'avvio della successiva cucitura.

ITALIANO

- Variazione delle direzioni di cucitura

Interrompere il funzionamento della macchina e ruotare il volantino verso di sè per abbassare l'ago sul tessuto. Sollevare il piedino.

Girare il tessulo attorno all'ago per cambiare la direzione di cucitura, a propria discrezione. Abbassare il piedino e proseguire con la cucitura.

2 ~ 5 4 3 2 ~ 4 35

Impostazione della macchina

La semplice cucitura a zigzag è ampiamente utilizzata per il sopraggitto, la cucitura di bottoni, ecc.

▶ PARAGRAFO 4. CUCITURE GENERICHE

1 ~ 4 3 2 1 1 ~ 2

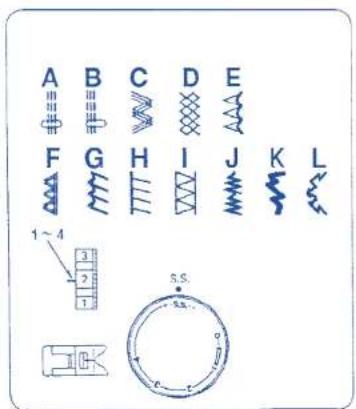

Impostazione della macchina

Questo tipo di punto si utilizza sulla ripiega per evitare che i tessuti si logorino sul bordi grezzi.

1 ~ 4 3 2 1 S.S. - - - - - - -

Impostazione della macchina

Il punto a sopraggitto è appropriato quando i punti a destra dello zigzag fuoriescono leggermente dal bordo del tessuto.

ITALIANO

D 1 ~ 4 3 2 1 0.5 ~ 1.5

Punto tricot
Impostazione della macchina

Posizionare il tessuto sotto il piedino in modo tale che il bordo si posizioni leggermente all'Interno del lato destro del piedino.

Guidare il tessuto in modo tale che i punti a destra si trovino sul bordo del tessuto.

Punto a tripla resistenza
Impostazione della macchina

Il modello di punto prevede due punti in avanti e un punto indietro, a formare una cucitura che non si strappi facilmente.

Prima di procedere alla cucitura degli indumenti, è necessario imbastirli.

ITALIANO

B~C 1 ~ 3 Abbassamento della griffa Non è necessario regolare la lunghezza del punto dal relativo quadrante

Sulla parte superiore del piedino è possibile posizionare un perno in modo tale da formare un gambo. Impostare il selettore del punti su "B". Allineare entrambi i fori del bottone alla fessura del piedino e posizionare il loro sinistro del bottone subito sotto la punta dell'ago. Abbassare il piedino e ruotare il volantino finché la punta dell'ago fuoriesca dal foro destro del bottone. Cucire circa cinque punti, quindi sollevare l'ago. Reimpostare il selettore del modello su "B" e cucire alcuni punti per bloccare filo.

Per serrare il gambo, tagliare i fili lasciando una coda di circa 20 cm. Inserire il filo nell'ago nel foro del bottone e avvolgerlo attorno al gambo.

Tendere il filo verso il rovescio e annodare.

Fare riferimento al paragrafo "Abbassamento della griffa" dove è indicato come procedere per sollevare o abbassare la griffa. Al termine della cucitura, riposizionare la leva d'avanzamento della griffa nel punto originale.

ITALIANO

3 2 1 4 1 ~ 5 3 2

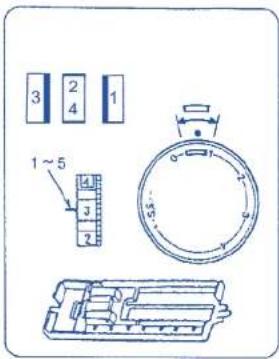

▶ Occhiello
Impostazione della macchina
Prima di cucire gli occhielli effettivi sull'indumento reale, eseguire diversi occhielli di prova su un campione di tessuto.
Utilizzare l'interfacciamento sui tessuti stretch

A 1

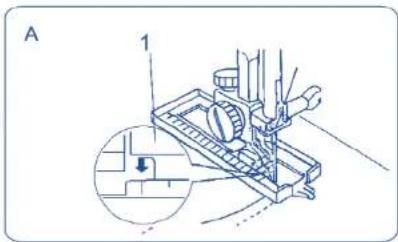

A. Selezionare Bh.1. Spostare entrambe i fili a sinistra, sotto il piedino.
Posizionare l'indumento sotto il piedino.
1. Iniziare a segnare

▶ Occhielli a coste
(1) Dopo aver sollevato il piedino per occhielli, agganciare il cappio del filo sul gancio posterlore del piedino per occhielli. Portare le estremità verso di sé, sotto il piedino per occhielli, finché si sgancino dall'estremità.
Agganciare il cappio del filo alle forcelle ubicate sulla parte anteriore del piedino, in modo tale da mantenerle chiuse.
Abbassare l'ago sull'indumento nel punto in cui si inizierà la cucitura dell'occhiello, quindi premere il comando a pedale.
(2) Cucire l'occhiello attenendosi alle relative istruzioni.
Premere delicatamente il comando a pedale e cucire l'occhiello procedendo come per la cuclitura di un occhiello normale.
(3) Tirare l'estremità sinistra del cappio del filo per chiuderlo. Infilare l'estremità del filo in un ago per rammendo, tirarlo verso il lato inferiore del tessuto e tagliarlo
3. Gancio
4. Supporto elastico (a molla)

1 2 3 4 B C D E

B. Abbassare l'ago sul punto d'inizio, quindi abbassare il piedino per occhielli. Cucire la lunghezza necessaria della parte sinistra dell'occhiello e interrompere il funzionamento della macchina.
C. Sollevare l'ago nella sua massima posizione ruotando il volantino, quindi selezionare BH2.4. Cucire i primi cinque punti di rinforzio e interrompere il funzionamento della macchina.
D. Sollevare l'ago nella sua massima posizione e selezionare BH3. Cucire il lato destro dell'occhiello per una lunghezza identico al lato sinistro, quindi interrompere il funzionamento della macchina.
E. Sollevare l'ago e selezionare BH2.4, cucire cinque punti di rinforzo.

F. Sollevare il piedino ed estrarre il tessuto. Tagliare i fili nell'ago e sulla bobina, lasciando circa 10 cm di estremità del filo allentato.
Premendo il filo sulla bobina, tirare il filo nell'ago verso il lato diritto del tessuto. Annodare i fili.
G. Posizionare un ago all'inizio e alla fine della cucitura dell'occhiello per evitare un perno sul retro della posizione della travetta in modo tale che non sussista il rischio di taglio dell'apertura con il taglia asole.
2. Taglia asole

A 3 ~ 6 5 4 3 2 1 0 -35°

▶ Applicazione della cerniera

Impostazione della macchina

Appuntare o imbastire il nastro della cerniera lampo e posizionarlo sotto il piedino.

Appianare i fili verso la parte posteriore e abbassare il piedino.

Per cucire il lato sinistro della cerniera, guidare il bordo della cerniera lungo i denti della cerniera e cucire l'indumento e il nastro della cerniera lampo.

Capovolgere il tessuto e cucire l'altro lato della cemiera lampo procedendo come per il lato sinistro.

E F or ou o 1 ~ 4 3 2 1 1 ~ 3 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 ~ 4

0.4 - 0.7 cm

Orlo con punto invisibile

Impostazione della macchina

Piegare il tessuto, come mostrato in figura. Abbassare il piedino, quindi allentare la vite di supporto del piedino per posizionare la guida dell'orlo tra la vite e il gambo del supporto del piedino. Serrare la vite, verificando che la superficie della guida dell'orlo sia posizionata al centro delle punte del piedino.

Sollevare il piedino, posizionare il tessuto sotto il piedino in modo tale che la piega si posizioni di fronte alla superficie della guida dell'orlo.

Abbassare il piedino, cucire lentamente in modo tale da controllare meglio che i punti a zigzag si trovino sulla ripiega dell'orlo e forino la piega. Durante la cucitura, verificare che la piega scorra lungo la superficie della guida dell'orlo.

Stendere il tessuto in orizzontale tenendo il lato destro rivolto verso l'alto.

ITALIANO

▶ PARAGRAFO 5. CUCITURA DECORATIVA

G MM 3 ~ 9 6 5 4 2 ~ 3

Orlo a conchiglia
Impostazione della macchina
Posizionare il bordo ripiegato lungo lo slot
del piedino. L'ago dovrà posizionarsi
all'esterno del bordo del tessuto, sulla
destra, a formare una ripiega.

▶ Modelli di punti stretch

Impostazione della macchina

Qualora l'avanzamento avanti-indietro diventi sbilanciato a causa del tipo di tessuto, rettificare il bilanciamento ruotando il quadrante di regolazione della lunghezza dei punti, procedendo come segue:

in caso di modello compresso, rettificarlo ruotando il quadrante verso il "+"

In caso di modello esteso, rettificarlo ruotando il quadrante verso il “-”

▶ Modelli punti pieni decorativi

Impostazione della macchina

Cucire una riga di punti e regolare la tensione del filo in modo tale che il filo superiore si veda sul rovescio del tessuto.

A garanzia di migliori risultati, provare il punto sul tessuto effettivo.

ITALIANO

Rovescio del tessuto

Impostazione della macchina

Dopo aver impostato la lunghezza del punto su "4", cucire dei punti orizzontali a una distanza di 8/9 cm sull'area da cucire a nido d'ape.

Annodare i fill lungo un bordo. Tirare il filo sulla spoletta e distribuire equamente le pieghe, Fissare i fill sull'altra estremità. Cucire il punto decorativo tra i punti per increspatura.

Togliere i punti per increspatura.

NOTA: allentare il filo superiore per semplificare l'operazione d'increspatura.

▶ Cucitura pieghe baciate

Utilizzare questo punto per rinforzare le cuciture su tessuti pesanti.

▶ PARAGRAFO 6. MANUTENZIONE DELLA MACCHINA

ATTENZIONE: Prima di procedere con qualsiasi operazione di manutenzione o regolazione spegnere la macchina e rimuovere la spina dalla presa di corrente.

Montaggio e smontaggio del crochet Smontaggio: Sollevare l'ago fino alla massima posizione e aprire il coperchio del crochet. Aprire il fermo incernierato del portabobine ed estrarlo dalla macchina.

Aprire i supporti dell'anello della guida di scorrimento del crochet e rimuovere l'anello.

Rimuovere il crochet. Pulire la guida di scorrimento del crochet con una spazzola e un panno morbido asciutto.

Montaggio della guida di scorrimento del gancio Afferrare il crochet dal perno centrale e inserirlo con cautela nella guida di scorrimento del crochet, in modo tale da formare un cerchio perfetto con la guida del crochet. Collegare l'anello della guida di scorrimento del crochet, verificando che il perno inferiore s'inserisca nella scannelatura. Bloccare l'anello della guida di scorrimento del crochet spostando i supporti nella posizione originale. Inserire il portabobine.

Pulizia delle griffe Rimuovere l'ago e il piedino. Rimuovere le viti di fissaggio della placca ago e togliere la placca ago.

Con una spazzola, eliminare la polvere e le filacce accumulatesi sui denti della griffa. Ripristinare la placca ago.

Durante la sostituzione della cinghia del motore, lasciare un gioco di 10 mm.
Tensionamento della cinghia d'azionamento Per regolare il tensionamento della cinghia, estrarre il coperchio della cinghia e, con un cacciavite, allentare le viti di fissaggio di un giro. Il motore si sposterà verso il basso o verso l'alto. Serrare saldamente la vite, verificando che la cinghia sia correttamente tesa.
ATTENZIONE: non serrare eccessivamente la cinghla.

ITALIANO

▶ Lubrificazione della macchina

① Piastra anteriore
② Coperchio del crochet

Applicare alcune gocce di olio per macchine da cucire di buona qualità nei punti indicati dalle frecce nelle figure.

In caso di macchine usate continuamente, lubrificare due-tre volte l'anno.

Nel caso in cui la macchina non funzioni quotidianamente a causa di un temporaneo inutilizzo, applicare alcune gocce di paraffina sui punti da lubrificare e far girare la macchina rapidamente per un minuto.

Prima della lubrificazione, pulire i punti da lubrificare.

Localizzazione guasti

Condizione Causa Riferimento
La macchina non funziona scorrevolmente ed è rumorosa 2. La griffa è ostruita da filacce Pagina 23	1. I fili sono intrappolati nel meccanismo	Pagina 23
Il filo sull'ago si rompe	1. Il filo nell'ago è inflato in modo errato2. La tensione del filo nell'ago è eccessiva Pagina 103. L'ago è piegato o spuntato Pagina 54. L'ago è inserito in modo errato Pagina 55. Al termine della cucitura, il tessuto non si trova nella parte posteriore6. Il filo è troppo grosso o troppo sottile per il tipo di ago	Pagina 9Pagina 12Pagina 6
Il filo sulla bobina si rompe	1. Il filo sulla bobina non è inflato correttamente nel portabobine2. Sul portabobine vi è accumulo di filacce3. La bobina è danneggiata e non ruota correttamente	Pagina 9Pulire il portaspoletteSostituire la spoletta
L'ago si rompe	1. L'ago non è correttamente inserito2. L'ago è piegato o spuntato Pagina 53. La vite di fissaggio dell'ago è alientata4. La tensione del filo nell'ago è eccessiva5. Al termine della cucitura, il tessuto non è teso verso la parte posteriore6. L'ago è troppo sottile per il tessuto da cucire7. Il quadrante del seletto del modello è stato ruotato mentre l'ago era sul tessuto	Pagina 5Pagina 5Pagina 9Pagina 12Pagina 6Pagina 11
Punti saltati	1. L'ago non è correttamente inserito2. L'ago è piegato o spuntato Pagina 53. L'ago e/o i fili non sono idonei al tessuto da cucire4. Non è stato utilizzato un ago BLUE TIPPED per la cucitura di tessuti stretch, tessuti molto sottili e sintetici5. Il filo non è inserito correttamente nell'ago	Pagina 5Pagina 6Pagina 6Pagina 9
Arricciamento della cucitura	1. La tensione del filo nell'ago è eccessiva2. Il filo non è stato correttamente inflato nell'ago3. L'ago è troppo grosso per il tessuto da cucire4. I punti sono troppo grossi per il tessuto da cucirePer cucire tessuti estremamente leggeri, posizionare un foglio di carta sotto il tessuto	Pagina 10Pagina 9Pagina 6Eseguire dei punti più ravvicinati

ITALIANO

Condizione Causa Riferimento
Mancato avanzamento del tessuto	1. La griffa è ostruita da filacce2. I punti sono troppo sottili Eseguire dei punti	Pagina 23più grossi
Mancato funzionamento della macchina	1. La macchina non è accesa2. Intrappolamento di un filo nella guida di scorrimento del crochet3. Disinnesto della manopola frizione per l'avvolgimento della bobina	Pagina 4Pagina 23Pagina 8
I punti degli occhielli non sono bilanciati	1. La lunghezza del filo non è idonea al tessuto da cucire2. Il tessuto è teso o tenuto verso la parte posteriore	Pagina 10Non forzare il tessuto

INVENTA 200

Type 803002

220-240 V - 50 Hz - 85 W

Made in P.R.C

Termozeta S.p.A. si riserva il diritto di apportare modifiche estetiche e/o tecniche senza preavviso al fine di migliorare i propri prodotti. Termozeta is an international trademark. Copyright © 1995. All rights reserved. Termozeta S.p.A. - Via Magenta, 41/43 - 20010 Bareggio (MI) Italy

Foot control pag. 27

Sewing light pag. 27

To snap on and snap off the presser foot pag. 28

Changing needles

ATTENZIONE: utilizzare lampadine con potenza massima pari a 15W.

INFORMAZIONE AGLI UTENTI

Ai sensi dell'art. 13 del decreto legislativo 25 luglio 2005, n.15 "Attitudine delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

• Il simbolo del casscnetto barrato sull'apparecchiatura Indica che il prodotto alla fine della propria vita deve essere raccolito separatamente cagli altri rifiuti.
• L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolla differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
• L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smallimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura.
- Lo smallimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previsto dalla normativa vigente.

UNITED KINGDOM

INFORMATION FOR USERS
