MANUALE UTENTE Medicus PC2 BOSO

Manuale di istruzioni

107

Manual del Usuario

142

Inhaltverzeichnis

Geräteübersicht 4

Lieferumfang 5

Kurzanleitung....6

Einführung....7

Blutdruckwerte 9

Descrizione dell'apparecchio 109

Dotazione di fornitura 110

Guida rapida....111

Introduzione....112

Valori pressori....114

Valori di pressione sistolica e diastolica....114

Valori limite OMS per la valutazione dei valori pressori....114

Messa in funzione dell'apparecchio....116

Inserimento delle batterie 116

Indicatore di carica delle batterie....117

Sostituzione delle batterie....117

Importazione della data et dell'ora 117

Avvertenze generali per l'automisurazione della pressione arteriosa....119

Preparazione alla misurazione della pressione arteriosa 121

Avvertenza sulla misura del bracciale....121

Come indossare il bracciale 123

Indice

Misurazione della pressione arteriosa....129

Interruzione della misurazione 126

Visualizzazione dei valori pressori....127

Avvertenza per la modalità ospite....128

Medio e la scala di valutazione 128

Installazione del software boso profile-manager / Transmissione dei dati....130

Transmissione dei dati....132

Utilizzo con la rete elettrica 133

Codici di errore....134

Pulizia e disinfezione....135

Garanzia 135

Servizio clienti / Smaltimento 136

Specifiche tecniche 137

Istruzioni per il controllo metrologico

(solo per il personale specializzato addestrato)....140

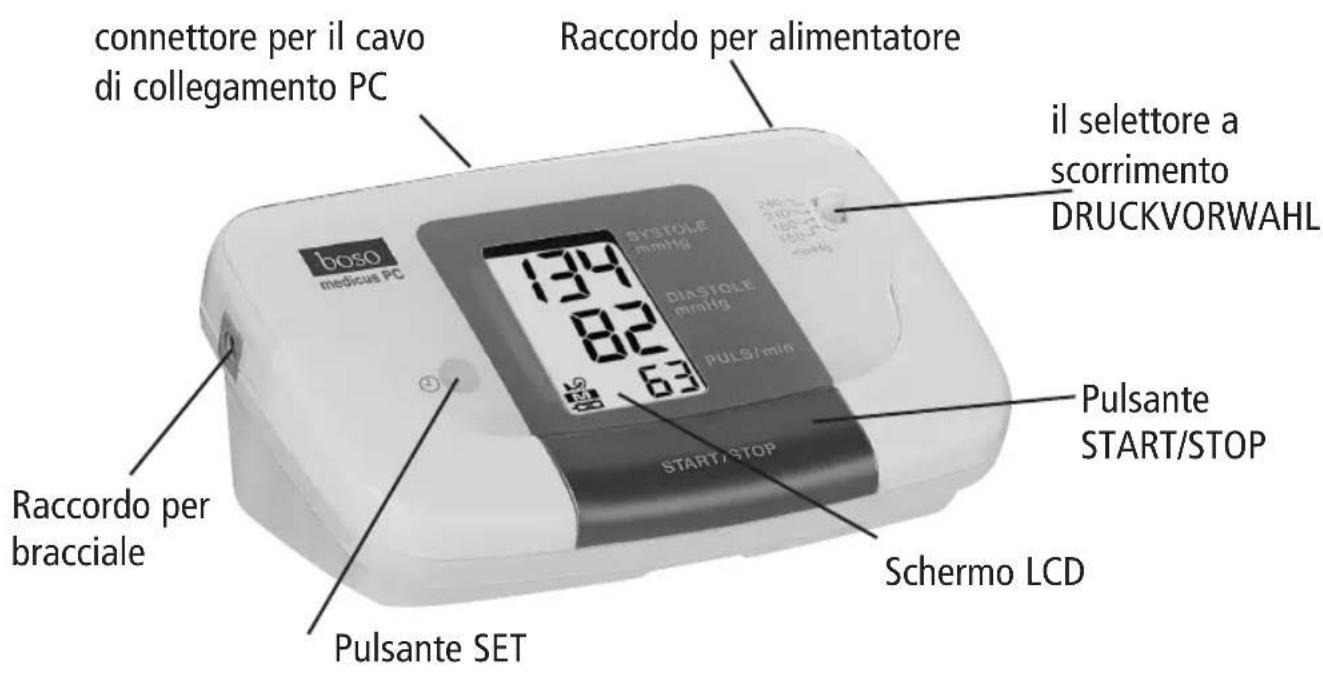

Descrizione dell'apparecchio

connettore per il cavo di collegamento PC Raccordo per alimentatore il selettore a scorrimento DRUCKVORWAHL boso medicus PC DIASTOLE mmHg PULS/min START/STOP Pulsante START/STOP Schermo LCD Raccordo per bracciale Pulsante SET

Visualizzazione carica batterie vedere pag. 117
Misurazione in corso vedere pag. 127
M Valore in memoria vedere pag. 130

Dotazione di fornitura

1 sfigmomanometro boso medicus PC2
1 bracciale CA 01
1 custodia
1 CD software boso profile-manager
1 cavo di donnessione a personal computer

1 diario per la pressione arteriosa
1 certificato di garanzia
4 batterie tipo LR 6 (AA)
1 manuale di istruzioni

bosomedicus PC2 Labreachte lumichang User Instructions Mode d'empire Manual of Inoument Manual and Dispersio

Guida rapida

→ Inserire le batterie, facendo attenzione alla polarità corretta (pag. 116)
→ Collegare il bracciale allo sfigmomanometro (pag. 121)
→ Applicare il bracciale sul braccio (pag. 123)
→ Per avviare (e terminare) la misurazione, premere il pulsante Start (pag. 126)

L'apparecchio visualizza i valori di pressione sistolica, pressione diastolica e polso al termine della misurazione (pag. 128)

→ Per richiamare i dati in memoria (pag. 130): con l'apparecchio spento, preme-re il rispettivo pulsante „START/STOP“

fino a visualizzare "M". Quindi vengono visualizzate per 3 secondi una dopo l'altra tutte le misurazioni della memoria

⚠️ La presente guida rapida non sostituisce le informazioni dettagliate contenute nel Manuale di istruzioni per l'uso sicuro dello sfigmomanometro.

Legga quindi in ogni caso il manuale di istruzioni!

Introduzione

Gentile cliente,

la ringraziamo cordialmente per aver acquistato uno sfigmomanometro boso. Boso è simbolo di alta qualità e precisione ed è la marca di prima scelta anche tra i professionisti: attualmente, il 77% dei medici tedeschi utilizza sfigmomanometri boso. Dall'esperienza decennale maturata nel settore professionista traggono vantaggio anche gli apparecchi destinati ai pazienti per l'automisurazione a domicilio.

Questo apparecchio ha superato i nostri rigidi controlli di qualità ed è un partner affidabile per il controllo dei valori pressori.

⚠️ Legga con attenzione il presente manuale di istruzioni prima del primo impiego, perché l'uso corretto dell'apparecchio è indispensabile per una misura-

zione corretta della pressione arteriosa. In questo manuale di istruzioni il simbolo "→" indica un'azione effettuata dall'utente.

Per assistenza nella messa in funzione, nell'utilizzo e nella manutenzione dell'apparecchio, rivolgersi al proprio rivenditore o al produttore (i dati di contatto sono sul retro della copertina delle presenti istruzioni per l'uso).

Eventuali anomalie nel funzionamento o un evento che ha peggiorato o avrebbe potuto peggiorare lo stato di salute devono essere segnalati tempestivamente al produttore.

Introduzione

In caso di cessione, all'apparecchio deve essere allegato il presente manuale di istruzioni.

Per l'utilizzo dell'apparecchio in medicina (in conformità alle norme sull'utilizzo dei prodotti medicali) devono essere effettuati controlli metrologici a intervalli regolari (vedere pag. 141).

Lo sfigmomanometro boso medicus PC2 è indicato per pazienti di ogni età, che abbiano una circonferenza del braccio compresa tra 22 e 48 cm. L'apparecchio non è indicato per i neonati.

Valori pressori

Per determinare la pressione arteriosa si devono misurare due valori:

- Pressione sistolica (massima)

Dovuta alla contrazione del cuore che pompa il sangue nei vasi sanguigni.

- Pressione diastolica (minima)

Si presenta quando il cuore è disteso e si riempie nuovamente di sangue.

I valori di pressione arteriosa vengono espressi in mmHg (mm di mercurio).

L’Organizzazione Mondiale della Sanità (OMS) ha elaborato i seguenti valori limite per la valutazione della pressione arteriosa:
	Sistolica Diastolica
Pressione arteriosa elevata (ipertensione) da 140 mmHg da 90 mmHg
Pressione arteriosa ancora nell’ambito della norma da 130 a 139 mmHg da 85 a 89 mmHg
Pressione arteriosa normale da 120 a 129 mmHg da 80 a 84 mmHg
Pressione arteriosa ottimale fino a 119 mmHg fino a 79 mmHg

Valori pressori

La necessità di una terapia farmacologica viene stabilita non solo in base ai valori pressori, ma anche in base al profilo di rischio di ogni paziente. Consulti il medico se uno solo dei due valori (pressione sistolica, pressione diastolica) supera costantemente i valori limite che indicano una pressione arteriosa elevata.

I valori pressori determinati a domicilio sono spesso leggermente inferiori ai valori determinati dal medico. Per questo, la Lega tedesca contro l'ipertensione (Deutsche Hochdruckliga) ha stabilito valori limite inferiori per l'automisurazione a domicilio:

misurazione a domicilio: 135/85 mmHg misurazione nello studio medico: 140/90 mmHg

Messa in funzione dell'apparecchio

→ Utilizzare esclusivamente batterie di qualità anti-perdita del tipo indicato (vedere “Specifiche tecniche” a pag. 137).

⚠️ Non utilizzare mai contemporaneamente batterie vecchie e nuove o batterie di marche diverse.

⚠ In caso di polarità errata l'apparecchio non funziona ed esiste il rischio di sviluppo di calore, perdite dalle batterie e danni permanenti all'apparecchio.

→ Inserimento delle batterie

Il vano batterie è situato sulla parte inferiore dell'apparecchio. Inserire le batterie nel vano apposito, come indicato nella Fig. 1.

Rimuovere le batterie nel caso l'apparecchio non venga utilizzato per periodi prolungati.

Messa in funzione dell'apparecchio

L'apparecchio visualizza la carica delle batterie (vedere pag. 109)

Lampeggiante! Non è possibile effettuare misurazioni. Sostituire le batterie.

⚠️ Sostituire le batterie solo quando l'apparecchio è spento!

L'impostazione della data e dell'ora viene salvata se la sostituzione delle batterie non dura più di 30 secondi. Per evitare dei problemi nella trasmissione dei valori, dopo ogni sostituzione delle batterie verificare queste impostazioni.

⚠️ Come contribuire alla protezione dell'ambiente

Le batterie utilizzate e le batterie ricaricabili non devono essere gettate nei rifiuti domestici e possono essere consegnate ai centri di raccolta per batterie usate e rifiuti speciali.

Per ulteriori informazioni si prega di rivolgersi al proprio comune di residenza.

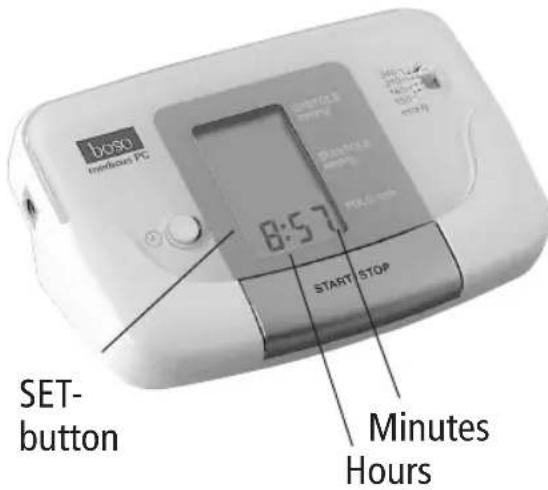

Imposta'zione della data e dell'ora nel boso medicus PC2

L'apparecchio boso medicus PC2 è dotato di una funzione orologio. Per impostare data e ora premere il tasto SET come segue:

Messa in funzione dell'apparecchio

boso minutes PC 8:57 START STOP SET- button Minutes Hours

Quando il tasto SET non viene azionato per 30 secondi, il display passa automaticamente alla modalità orologio.

Modalità orologio

↓ Premere brevemente il tasto e rilasciarlo Modalità impostazione data (l'anno lampeggia)...
→ impostare con i tasti
↓ Premere brevemente il tasto e rilasciarlo Modalità impostazione data (il mese lampeggia)...
→ impostare con i tasti
↓ Premere brevemente il tasto e rilasciarlo Modalità impostazione data (il giorno lampeggia)...
→ impostare con i tasti
↓ Premere brevemente il tasto e rilasciarlo Modalità impostazione orologio (l'ora lampeggia)...
→ impostare con i tasti
↓ Premere brevemente il tasto e rilasciarlo Modalità impostazione orologio (i minuti lampeggiano)...
→ impostare con i tasti Premere brevemente il tasto e rilasciarlo Modalità orologio

Avvertenze generali per l'automisurazione della pressione arteriosa

1. Le oscillazioni dei valori pressori sono normali. Anche in caso di misurazione ripetuta possono verificarsi oscillazioni notevoli. Le misurazioni isolate o effettuate a intervalli irregolari non forniscono dati affidabili sui valori pressori reali.

Una valutazione affidabile è possibile solo effettuando misurazioni a intervalli regolari e nelle stesse condizioni e riportando i valori nell'apposito diario della pressione arteriosa.

1. ⚠️ L'automisurazione della pressione arteriosa non costituisce una terapia. Non modifici per nessuna ragione la posologia dei medicinali prescritta dal medico.

2. Le alterazioni del ritmo cardiaco possono compromettere la precisione dell'apparecchio e dare luogo a misurazioni errate.

3. Nei pazienti con polso debole (ad es.nei portatori di pace-maker) possono verificarsi misurazioni errate. Lo sfigmoma-nometro non influisce in alcun modo sui pace-maker.
4. Consultare il medico prima di utilizzare lo sfigmomanometro in gravidanza.
5. La misurazione deve sempre essere effettuata in condizioni di riposo. Si consiglia di misurare la pressione arteriosa due volte al giorno: al mattino al risveglio e alla sera, dopo essersi rilassati dopo la giornata di lavoro.

Avvertenze generali per l'automisurazione della pressione arteriosa

1. Salvo controindicazioni (vedere pag. 124), la pressione arteriosa deve sempre essere misurata sul braccio che presenta i valori pressori più elevati.

Occorre quindi determinare una volta la pressione su entrambe le braccia e, in seguito, sempre sul braccio che presenta i valori pressori più elevati.

1. Nel raggio d'azione di campi elettromagnetici intensi (ad es. apparecchi irradianti, telefoni cellulari) può verificarsi un malfunzionamento dell'apparecchio.

Gli apparecchi elettromedicali devono essere conformi a precauzioni particolari in merito alla tolleranza elettromagnetica (EMV). Per ulteriori informazioni si prega di rivolgersi al produttore (i dati di contatto sono sul retro della co-

pertina delle presenti istruzioni per l'uso).

Preparazione alla misurazione della pressione arteriosa

Avvertenza sulla misura del bracciale

⚠️ L'apparecchio deve essere utilizzato esclusivamente con i seguenti bracciali scelti in base alla circonferenza del proprio braccio, che è riportata anche sul bracciale stesso.

Tipo Circonferenza Numero del braccio d'ordine

CA01 22 – 32 cm 143-4-750*

CA02 32 – 48 cm 143-4-757

* Bracciale compreso nella fornitura standard.

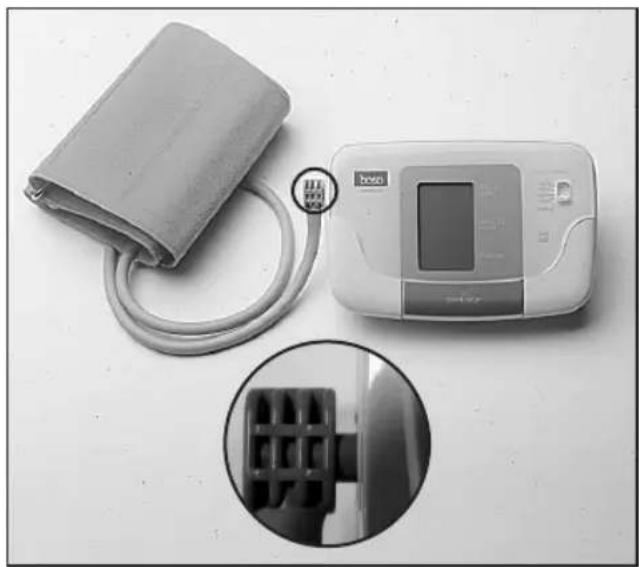

Collegare il bracciale all'apparecchio inserendo la spina (fino allo scatto) nella presa situata sul lato sinistro dell'apparecchio. (vedere Fig. 2).

Preparazione alla misurazione della pressione arteriosa

→ Spostare il selettore a scorrimento DRUCKVORWAHL (sezione della pressione) sulla pressione del bracciale desiderata, che dovrebbe essere almeno 30 ... 40 mmHg più alta della pressione sistolica. Se non conoscete questo valore, la prima volta impostate l'interruttore a 150 mmHg.

Nel caso che questa pressione non fosse sufficiente, l'apparecchio pompa automaticamente con la pressione del successivo livello.

DRUCKVORWAHL 240 210 180 150 mmHg

Fig. 3

Aspetti da ricordare durante la misurazione della pressione arteriosa

Evitare il consumo di nicotina e caffè un'ora prima della misurazione.

Sedersi in posizione comoda, con schiena e braccia appoggiate. Non accavallare le gambe. Appoggiare la pianta dei piedi sul pavimento. Rilassarsi per 5 minuti prima di misurare la pressione. Evitare di muoversi durante la misurazione.

Come indossare il bracciale

Effettuare la misurazione sul braccio nudo.

Se si indossano abiti aderenti, fare attenzione a ribaltare le maniche senza stringere il braccio (se necessario, togliere l'indumento prima della misurazione).

→ Spingere il bracciale aperto ad anello sul braccio, fino a che il margine inferiore del bracciale venga a trovarsi circa 2-3 cm sopra la piega del gomito. Il bracciale deve essere posizionato in modo tale che la linea di marcatura venga a trovarsi sopra l'arteria (vedere Fig.4).

Avvertenza sulla misura del bracciale

Linea di marcatura Arteria 2-3 cm

Fig. 4

⚠️ Per evitare ulteriori lesioni, il bracciale non deve essere posizionato in corrispondenza di ferite.
⚠️ Non posizionare il bracciale su un braccio nel quale le arterie o le vene sono o sono state oggetto di trattamento (ad es. fistola).
⚠️ Per le donne che hanno subito l’amputazione di un seno: non applicare il bracciale sul lato dell’amputazione.

⚠️ Durante la misurazione possono verificarsi disfunzioni degli apparecchi medicali utilizzati contemporaneamente sullo stesso braccio.
⚠ Il bracciale non deve essere stretto in modo eccessivo: tra il braccio e il bracciale devono ancora poter passare circa due dita.
⚠️ Non posizionare mai l'anello metallico sopra l'arteria (vedere Fig. 4); in caso contrario, i valori pressori possono risulta-re falsati.
→ Inserire la parte terminale del braccia-le nell'anello metallico e farla passare verso l'esterno, avvolgendo il braccio. Chiudere bene la chiusura a velcro pre-mendo leggermente.

Avvertenza sulla misura del bracciale

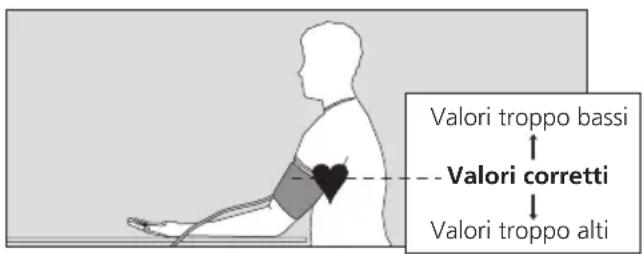

→ Dopo aver applicato il bracciale, appoggiare il braccio sul tavolo, tenendolo rilassato e leggermente piegato, in modo che il bracciale si trovi all'altezza del cuore.

Valori troppo bassi Valori corretti Valori troppo alti

Fig. 5

Non parlare durante la misurazione.

⚠️ Fare attenzione a non piegare il tubo dell'aria durante la misurazione. Il ristagno di sangue che ne deriva può causare lesioni.
⚠️ La misurazione non deve interrompere il flusso sanguigno per tempi eccessivamente lunghi (oltre 2 minuti). In caso di funzionamento difettoso dell'apparecchio, togliere il bracciale dal braccio.
⚠️ Le misurazioni troppo frequenti possono ostacolare il flusso sanguigno e quindi provocare lesioni.

Misurazione della pressione arteriosa

Lo sfigmomanometro è dotato di una memoria per 325 misurazioni.

→ Avviare la misurazione premendo il pulsante START/STOP

⚠ Tenere il braccio immobile e non parlare.

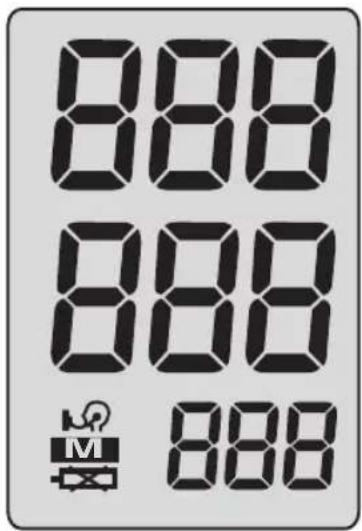

Per il controllo funzionale dell'apparecchio verranno visualizzati brevemente tutti gli elementi dello schermo LCD (vedere Fig. 6).

Misurazione della pressione arteriosa

Ora l'apparecchio pompa il bracciale con la pressione selezionata. Sul display si può seguire l'aumento della pressione applicata.

Un segnale acustico avvisa che la pressione selezionata è stata raggiunta. La pompa si ferma e l'aria esce automaticamente dal bracciale.

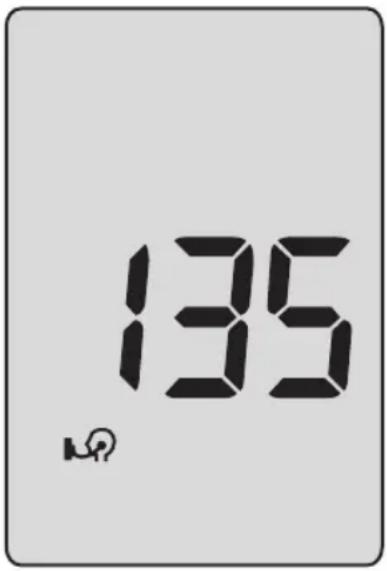

⚠️ Interruzione della misurazione

La misurazione può essere interrotta in qualsiasi momento premendo il pulsante Start, che permette di sgonfiare automaticamente il bracciale.

Durante la fase di misurazione, sul display vengono visualizzati la caduta di pressione e il simbolo 📋 (vedere fig. 7).

135

Fig. 7

Visualizzazione dei valori pressori

Non appena l'apparecchio rileva le prime pulsazioni, il simbolo 📋 lampeggia allo stesso ritmo accompagnato da un segnale acustico.

I Il termine della misurazione viene segnalato da un lungo segnale. Contemporaneamente si apre la valvola magnetica integrata per lo sfiato rapido dell'aria dal bracciale.

129 84 78

P. sistolica mmHg

P. diastolica mmHg

Polso/min.

Fig. 8

L'apparecchio visualizza i valori pressori misurati (pressione sistolica, pressione diastolica, polso) (vedere Fig. 8).

La misurazione viene memorizzata automaticamente (eccezione: modalità ospite). Quando la memoria è satura (325 misurazioni), la prima misurazione viene cancellatae l'ultima misurazione viene memorizzata.

Avvertenza per la modalità ospite

Nel caso non si desideri memorizzare la misura, premere il pulsante mentre la stessa è ancora visualizzata sul display.

Le misurazioni errate, contrassegnate dal simbolo "Err" (vedere pag. 134), non vengono memorizzate.

Visualizzazione dei valori pressori

La pressione arteriosa è una grandezza dinamica che può variare a seconda della posizione del paziente (posizione seduta, eretta o coricata), di movimenti effettuati prima o durante la misurazione e delle condizioni di salute generali (stress, malattia ecc.).
→ In caso di valori pressori chiaramente errati, ripetere la misurazione.

Dopo circa 1 minuto l'apparecchio si spegne modalità orologio automaticamente. Per ripetere la misurazione premere di nuovo brevemente il pulsante START/STOP.

Rispettare un intervallo di almeno due minuti tra due misurazioni successive.

→ Se non si effettuano ulteriori misurazioni, rimuovere il bracciale dal braccio.
→ Annotare tutti i valori singoli nel diario della pressione arteriosa.

Visualizzazione dei singoli valori memorizzati

Per richiamare i valori memorizzati, basta tener premuto il tasto START/STOP finché il display visualizza l'ultima misurazione memorizzata (simbolo M).

→ Quindi vengono visualizzate per 3 secondi una dopo l'altra tutte le misurazioni della memoria (se la memoria è vuota, nelle caselle sistole, diastole e pulsazioni appare uno "0" per circa 3 secondi).
→ Premendo nuovamente il tasto START/STOP si interrompe la visualizzazione dei valori memorizzati e si dà il via ad una nuova misurazione.

Cancellare la memoria dei valori misurati

→ Premere il tasto SET per 5 secondi fin- ché il simbolo M lampeggia. Ora la memoria dei valori è cancellata.

⚠️ La sostituzione delle batterie con l'apparecchio acceso può causare la perdita di dati (vedere pag. 117, Sostituire le batterie solo quando l'apparecchio è spento).

Installazione del software boso profile-manager

Transmissione dei dati

Per una corretta e completa valutazione dei valori, il contenuto della memoria dello strumento, deve essere trasferita mediante il software boso-profile-manager e il cavo di collegamento a PC, inclusi nella confezione. Il computer deve essere conforme alla Normativa Europea EN 60601-1.

→ Collegare lo strumento boso-medilife PC, mediante il cavo di connessione, alla porta USB del personal computer.

La modalità di trasmissione dati viene attivata inserendo il cavo dell'interfaccia nel connettore femmina sulla parte posteriore dell'apparecchio. Sul display vengono visualizzate 9 striscette (vedere fig. 9).

Transmissione dei dati

→ Al termine del trasferimento dati effettuato con successo cancellare la memoria premendo il pulsante SET fino a che il simbolo IM lampeggia sul display.

Attenzione:

Non è possibile effettuare nessuna misura della pressione durante il trasferimento dei dati a personal computer.

Utilizzo con la rete elettrica

Sulla parte posteriore dell'apparecchio si trova la presa per l'alimentatore di rete. Nel caso, utilizzare esclusivamente l'alimentatore boso (N. d'ordine 410-7-150). Questo alimentatore fornisce la tensione corretta, è stabilizzato ed è dotato della giusta polarità. Gli alimentatori di altre marche possono danneggiare le componenti elettroniche dell'apparecchio, con conseguente perdita della garanzia. Inoltre, gli alimentatori di altre marche possono comportare un rischio di incendio.

Se non vi sono batterie nell'apparecchio, l'impostazione della data e dell'ora vengono cancellati non appena l'alimentazione elettrica viene disconnessa.

Se vi sono batterie cariche nell'apparecchio, l'impostazione della data e dell'ora non vengono cancellati quando l'alimentazione elettrica viene disconnessa.

→ Disconnessione dalla rete elettrica Con l'apparecchio spento, staccare innanzitutto la spina dallo sfigmomanometro, poi staccare l'alimentatore dalla presa di corrente.

Codici di errore

Qualora si verifichino problemi durante la misurazione, l'apparecchio visualizza un codice di errore anziché i valori pressori.

Significato dei codici di errore

Causa del codice di errore		Risoluzione del problema
	Livello di pressione non sufficiente anche dopo aver pompato per due volte	selezionare la pressione più alta
	Non si è potuta rilevare nessuna controllare la posizione del bracciale pulsazione valutabile
	Errore di tenuta nel sistema controllare il collegamento dell'aria, eventualmente bracciale è difettoso

Pulizia e disinfezione Garanzia

Pulizia Apparecchio

Pulire l'apparecchio con un panno asciutto morbido.

Pulizia Bracciale

Piccole macchie sul bracciale possono essere rimosse con attenzione con un normale detersivo per stoviglie.

Disinfezione

Per la disinfezione (tempo di azione di circa 5 minuti) dell'apparecchio e dell'anello di tenuta si raccomanda di utilizzare il disinfettante Mikrozid Liquid Sensitiv (Schülke & Mayr). Per disinfettare il velcro del bracciale, si consiglia la disinfezione a spruzzo. Assicurarsi che l'anello di tenuta sia regolarmente pulito e disinfettato, specialmente se l'apparecchio viene utilizzato da più utenti.

Garanzia

Per le condizioni di garanzia fare riferimento al certificato di garanzia.

La garanzia è valida solo se il certificato di garanzia, compilato e timbrato dal rivenditore, viene inviato unitamente all'apparecchio.

Servizio clienti

Servizio clienti

Le prestazioni coperte da garanzia e le riparazioni devono essere effettuate dal personale appositamente addestrato e autorizzato. Non modificare questa apparecchiatura senza l'autorizzazione del costruttore. Inviare l'apparecchio, accuratamente imballato e correttamente affrancato, al proprio rivenditore autorizzato o direttamente a:

L'apparecchio e le batterie non devono essere smaltiti nei rifiuti domestici.

Al termine della sua durata d'impiego, l'apparecchio deve essere smaltito presso un centro di raccolta del materiale elettronico usato.

Ricordare che le batterie e le batterie rica- ricabili devono essere smaltite a parte (centro di raccolta del proprio comune).

Durata dell'apparecchio stimata: 10 anni.

Durata dell'anello di tenuta: 10.000 cicli di misurazione.

Specifiche tecniche

Metodo di misurazione: oscillometrico

Ambito di misurazione: 40 - 280 mmHg, 40 - 200 pulsazioni/min.

Pressione del bracciale: 0 - 320 mmHg

Capacità di memoria: 325 misurazioni

Schermo: a cristalli liquidi (LCD)

Condizioni operative: temperatura ambientale: +10°C - +40°C

umidità relativa: 15 - 85%

Condizioni di temperatura ambientale: -10°C - +60°C

immagazzinamento: umidità relativa: 15 - 85%

Alimentazione: DC 6 V (4 batterie mignon 1,5 V, tipo IEC LR 6, alcaline,

al manganese), in alternativa come alimentazione

opzionale: alimentatore DC 6 V, n. d'ordine 410-7-150

Specifiche tecniche

Durata tipica delle batterie: 1.000 cicli di misurazione

(a seconda della pressione di gonfiaggio e della frequenza d'uso)

Controllo carica batterie: simbolo sullo schermo

Classificazione: classe II ( )

Protezione contro oggetti IP21 solidi e acqua:

Test clinico la precisione di misurazione è conforme (DIN 58130): ai requisiti della norma EN 1060 Parte 3

Specifiche tecniche

Deviazione massima della ± 3 mmHg misurazione della pressione del bracciale:

Deviazione massima della ± 5 % misurazione delle pulsazioni:

Norme di riferimento: EN 1060, Parte 1: "Sfigmomanometri non invasivi – Requisiti generali" e Parte 3: "Requisiti supplementari per sfigmomanometri elettromeccanici".

Istruzioni per il controllo metrologico

(solo per il personale specializzato addestrato)

Il controllo metrologico deve essere effettuato almeno ogni 2 anni da parte delle seguenti istituzioni o persone:

• produttore
• competente autorità di metrologia
• persone che soddisfano i requisiti delle norme di utilizzo dei prodotti medicali.

A) Prova di funzionalità

La prova di funzionalità dell'apparecchio può essere effettuata unicamente su persone o con un simulatore idoneo.

B) Controllo di tenuta del circuito di pressione e deviazioni dell'indicatore di pressione

Avvertenze

a) Se durante il controllo la pressione viene portata inavvertitamente oltre i 320 mmHg, viene emesso un segnale acustico e il valore di misura lampeggia ad intervalli di un secondo in nero. Anche in caso di pressione più alta il valore di misura visualizzato non va mai oltre i 320 mmHg.
b) Per effettuare la verifica, la spina del tubo del bracciale deve essere staccata. Il perno corto della spina, finora collegato all'apparecchio con la presa, deve quindi essere collegato al tubo del bracciale e il perno lungo della spina deve essere collegato all'apparecchio. Nel circuito di pressione deve essere inoltre inserita una pompa a palloncino.

Istruzioni per il controllo metrologico

(solo per il personale specializzato addestrato)

Prova

1.) Spegnere l'apparecchio.
2.) Impostare il selettore della pressione DRUCKVORWAHL su 150 mmHg.
3.) Premere brevemente il pulsante START/STOP.
4.) Quanto si accente lo „0" il selettore DRUCKVORWAHL a 240 mmHg e riportarlo a 150 mmHg.
L'apparecchio si trova nella modalità di prova quando nelle caselle SISTOLE, DIASTOLE e PULSAZIONI viene visualizzato 0 mmHg.

5.) Controllo col metodo comune
– delle differenze dell'indicatore di pressione
– della tenuta del circuito di pressione (rispettare il tempo di assestamento del bracciale di almeno 30 secondi)

6.) Spegnere l'apparecchio e ripristinare la disposizione dei connettori.

C) Sicurezza

Per sicurezza le due metà del corpo dell'apparecchio si possono riunire con un marchio di controllo; in alternativa è possibile assicurare un foro per la vite che unisce le due metà del corpo, sulla parte posteriore dell'apparecchio.

Índice de contenido
