MANUAL DE USUARIO Medicus PC2 BOSO

Visión global del aparato....144

Volumen de suministro 145

Guía rápida 146

Introducción....147

Valores de la tensión arterial....149

Valor sistólico y diastólico de la tensión arterial....149

Valores límite de la OMS para la clasificación de la tensión arterial....149

Puesta en marcha del tensiómetro....151

Colocar las baterías....151

Indicador de estado de la batería 152

Cambio de las baterías....152

Ajustar la hora y la fecha 152

Consejos que debe seguir cuando se tome la tensión 154

Preparativos para tomarse la tensión 156

Nota sobre el tamaño del brazalete....156

Ajuste del brazalete....158

Índice de contenido

Medición de la tensión arterial....161

Interrupción de la medición....162

Pantalla de valores de medición....163

Notas sobre el modo de invitados....163

Cómo mostrar los valores almacenados....165

Instalación del gestor de datos de usuarios boso / Transferencia de datos utilizado166

Transferencia y valoración de datos....167

Conexión a la red eléctrica....168

Pantalla de error....169

Limpieza y desinfección 170

Garantía....170

Servicio de atención al cliente / Eliminación....171

Datos técnicos 172

Instrucciones de comprobación para el control de la técnica de medición (sólo para personal cualificado)....175

Visión global del aparato

conector para conectar el cable PC conexión de red conmutador "presión deseada" boso medicus PC SYSTOLE min/1p DIASTOLE min/1p PULS/min START/STOP botón START/STOP botón SET Pantalla LCD

Indicador de estado de las baterías consulte la pág. 152

Medición en curso consulte la pág. 162

Valor grabado en la memoria consulte la pág. 165

Volumen de suministro

1 tensiómetro de la serie boso medicus PC2

1 ficha de control de la tensión arterial

1 brazalete CA 01

1 tarjeta de garantía

1 estuche

4 pilas LR 6 (AA)

1 CD gestor de datos de usuarios

1 instrucciones de uso

bosomedicus PC2 Gebruado amortierung User Instructions Mode d'emploi Manuals at intrumers Manual at Umsunis

1 cable de conexión al ordenador

Guía rápida

→ Inserte las baterías asegurándose de que la polarización es la correcta (pág. 151).
→ Conecte el brazalete con el tensiómetro (pág. 156).
→ Coloque el brazalete (pág. 158).
Para iniciar (o interrumpir) una medición pulse el botón de inicio que corresponda (pág. 161).

Los valores de medición correspondientes a la sístole, diástole y el pulso se muestran una vez realizada la medición (pág. 1637).

→ Activación de los valores de memoria (pág. 165): Con el tensiómetro apaga-

do, pulse el botón START/STOP que corresponda hasta que aparezca el indicador "M". Aparecerán todas las lecturas almacenadas sucesivamente durante tres segundos

⚠️ Esta guía rápida no puede sustituir los datos detallados que se incluyen en las instrucciones de uso y que se refieren al manejo y la seguridad de su tensiómetro.

Lea atentamente dichas instrucciones en su totalidad.

Introducción

Estimado cliente: nos alegramos de que haya decidido adquirir un tensiómetro boso. La marca boso representa un máximo nivel de calidad y precisión y es también el número 1 entre los profesionales. En la actualidad, el 77% de los médicos alemanes utilizan tensiómetros boso. La larga experiencia en el campo profesional se encuentra también en todos los equipos de paciente que se utilizan para tomarse la tensión en casa.

Este aparato se ha sometido a nuestros estrictos controles de calidad y, por lo tanto, es una herramienta segura para controlar sus valores de tensión arterial.

⚠️ Lea estas instrucciones de uso antes de utilizar el tensiómetro por primera vez, pues la tensión arterial sólo podrá medirse correctamente si el aparato se utiliza

correctamente.

En estas instrucciones de uso el símbolo „→” precede a una acción que debe realizar el usuario.

Para obtener ayuda con la puesta en funcionamiento, el uso o el mantenimiento, póngase en contacto con su distribuidor o con el fabricante (datos de contacto en la contraportada de este manual).

El fabricante debe ser informado inmediatamente de cualquier estado de funcionamiento inesperado o incidente que haya empeorado o que haya podido empeorar el estado de salud.

Si vende el aparato, no se olvide de incluir también estas instrucciones de uso.

Introducción

Si utiliza este aparato en el campo de la terapéutica (según el reglamento alemán sobre el uso de productos sanitarios), realice los controles propios de la técnica de medición a los intervalos que correspondan (véase página 176).

El tensiómetro boso medicus PC2 puede utilizarse con pacientes de cualquier edad que tengan un contorno del antebrazo comprendido entre 22 y 48 cm. Así pues, no resulta adecuado para neonatos.

Valores de la tensión arterial

Para determinar correctamente el valor de la tensión arterial, deben medirse dos valores:

- Valor sistólico (superior) de la presión arterial:

Se produce cuando el músculo del corazón se contrae e impulsa la sangre hacia los vasos sanguíneos.

- Valor diastólico (inferior) de la tensión arterial:

Se produce durante la dilatación del músculo del corazón, lo que permite que éste vuelva a llenarse de sangre.

Los valores de la presión sanguínea se expresan en mmHg (mm de columna de mercurio).

La Organización Mundial de la Salud (OMS) ha establecido los siguientes parámetros como guía para clasificar la tensión arterial.
	sistólica diastólica
Alta (hipertensión) a partir de 140 mmHg a partir de 90 mmHgNormal-Alta 130 a 139 mmHg85 a 89 mmHgNormal 120 a 129 mmHg 80 a 84 mmHgÓptima hasta 119 mmHg hasta 79 mmHg

Valores de la tensión arterial

La necesidad de un tratamiento médico no sólo depende de los indicadores de la tensión, sino también del perfil de riesgo de cada paciente. Consulte a su médico si cualquiera de los valores (sistólico diastólico) de su tensión arterial se encuentra siempre claramente por encima del límite.

Cuando uno se toma la tensión en casa, los valores suelen ser más reducidos que

en la consulta del médico. Por esta razón, la Asociación Alemana contra la Hipertensión ha establecido límites más bajos para la medición en casa:

Medición en casa: 135/85 mmHg Medición en la consulta: 140/90 mmHg

Puesta en marcha del tensiómetro

→ Utilice exclusivamente las pilas recomendadas, de alta calidad y a prueba de pérdidas (véase apartado "Datos Técnicos", en la página 172).

⚠️ Nunca utilice pilas usadas con pilas nuevas o de diferentes fabricantes.

⚠ Si coloca mal las pilas, el aparato no funcionará, lo que puede provocar la generación de calor, hacer que se derramen las baterías u ocasionar daños en el tensiómetro.

→ Colocación de las pilas

El compartimiento de las pilas está situado en la parte inferior del aparato. Coloque las pilas en su compartimento tal y como se muestra en la figura 1.

→ Si no piensa utilizar el aparato durante un largo período de tiempo, retire las pilas.

Puesta en marcha del tensiómetro

El tensiómetro posee una pantalla de estado que muestra el nivel de carga de la batería (véase página 144).

Símbolo intermitente. No es posible efectuar ninguna medición más. Cambie las pilas de inmediato.

Cambie las pilas únicamente do el aparato esté apagado.

Tanto la hora como la fecha permanecerán almacenados en la memoria durante el cambio de pilas si el tiempo no excede de 30 segundos. Para evitar posibles problemas en la transmisión de las lecturas, por favor compruebe que la fecha y la hora son las correctas cada vez que cambie las pilas.

⚠️ Cuide el medio ambiente.

Las pilas usadas y los aparatos de recarga no se pueden eliminar con la basura doméstica.

Hay que depositarlos en contenedores especiales y centros de recogida de pilas usadas o residuos especiales. Consulte con su ayuntamiento para conocer las normas de su localidad.

Ajustar la hora y la fecha

Su aparato boso medicus PC2 está equipado con una función interna de fecha y hora. Para ajustar la hora y la fecha, presione el botón SET tal y como se describe más abajo:

Puesta en marcha del tensiómetro

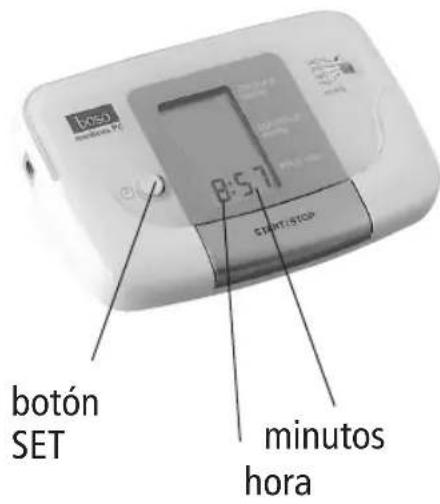

boso BOSO 8:5.71 C:\ST\STOP botón SET minutos hora

Si el botón SET no se man- tiene presionado durante 30 segundos aproximadamente, la pantalla vuelve automáticamente a su modo habitual de hora.

Pantalla en modo de hora:

↓Presione el botón una vez y suéltelo de inmediato. Está en modo de fecha (el año parpadea) ...
→Ajuste el año con el botón
↓Presione de nuevo el botón y suéltelo de inmediato. Está en modo de fecha (el mes parpadea)...
→Ajuste el mes con el botón
↓ Presione el botón pantalla en mode de fecha (la dia parpadea) ...
→Ajuste el dia con el botón
↓Presione el botón una sola vez y suelte inmediatamente. Está en modo de hora (la hora parpadea) ...
→Ajuste la hora con el botón
↓ Presione una vez el botón y suelte de inmediato. Está en modo de hora (los minutos parpadean) ...
→Ajuste los minutos con el botón
↓Presione el botón una vez y suelte inmediatamente. La pantalla está en modo de hora . . .

Consejos que debe seguir cuando se tome la tensión

1. Las diferencias en los valores de la tensión arterial son normales. Los resultados pueden ser muy diferentes incluso cuando se realiza más de una medición consecutiva. Una medición aislada, o la realización de mediciones a intervalos irregulares, no ofrecen ninguna conclusión fiable sobre el valor real de la tensión arterial. Para tener una idea exacta y fiable del estado de la tensión, es necesario tomársela a intervalos de tiempo periódicos y en condiciones similares; los resultados se anotarán después en la ficha de control de la tensión arterial.

2. Tomarse la tensión personalmente no significa que uno pueda automedicarse. No cambie nunca las dosis de la

medicación que le ha recetado su médico sin consultarle.

1. Las alteraciones en el ritmo cardíaco pueden afectar a la precisión de medición del tensiómetro o incluso provocar valores de medición incorrectas.

2. En los pacientes con un pulso débil (lo que puede suceder, por ejemplo, en los pacientes que llevan un marcapasos) también pueden producirse mediciones incorrectas. El tensiómetro no afecta en modo alguno al buen funcionamiento del marcapasos.

3. Si usted está embarazada, consulte a su médico antes de utilizar el tensiómetro.

Consejos que debe seguir cuando se tome la tensión

1. Tómese la tensión siempre cuando esté tranquilo y relajado.

Se recomienda hacerlo dos veces al día, a saber, por la mañana y por la noche, antes de acostarse, cuando ya se haya olvidado del estrés del trabajo.

1. La tensión arterial (cuando no existen limitaciones, véase pág. 159) debe tomarse siempre en el brazo con los valores de tensión más altos.

Así pues, mida primero la tensión arterial en los dos brazos y, a partir de ese momento, hágalo siempre en el brazo en el que haya obtenido la medición más alta.

1. No utilice el tensiómetro cerca de un campo electromagnético fuerte (como

puede ser el de un equipo de radiación o el de un teléfono móvil), pues puede producirse un error de funcionamiento en el mismo. Los aparatos de electromedicina se encuentran sujetos a diversas medidas preventivas en lo que respecta a la compatibilidad electromagnética (CEM). Póngase en contacto con el fabricante para obtener más información al respecto (datos de contacto en la contraportada de este manual).

Preparativos para tomarse la tensión

Nota sobre el tamaño del brazalete:

Este aparato puede utilizarse exclusivamente con los tipos de brazalete que se indican a continuación, y que deben seleccionarse en función del contorno del ante-brazo del paciente.

Tipo	Contorno del Número de antebrazo	referencia
CA01	22 a 32 cm 143-4	-750*
CA02	32 a 48 cm 143-4	-757*

* Éste es el tamaño que se incluye en el volumen de suministro estándar.

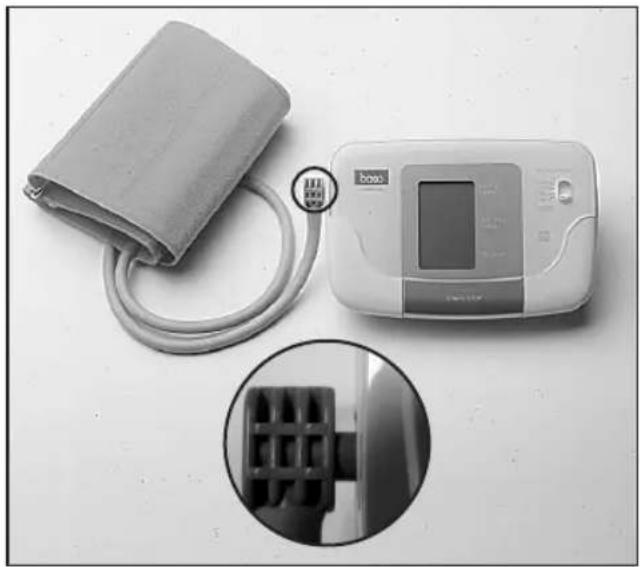

Conecte el brazalete al tensiómetro introduciendo con el conector (hasta oír un clic) en la entrada situada en el lado izquierdo del tensiómetro (véase figura 2).

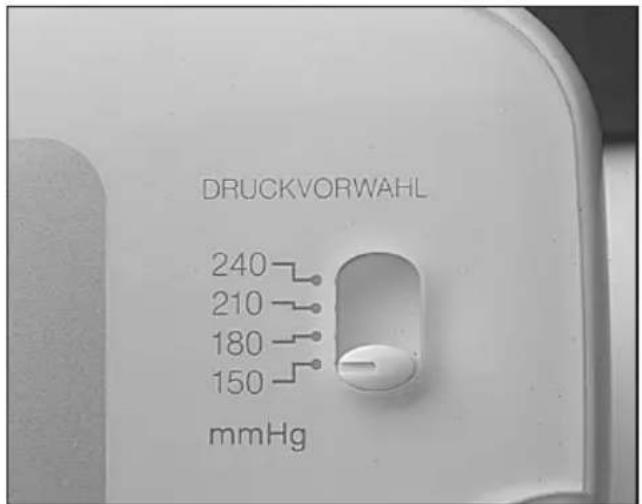

→ Seleccione la "presión deseada", teniendo en cuenta que esta debe superar entre 30 y 40 mmHg a su presión maxima habitual. Si ud desconoce dicho valor, ponga el conmutador en la posición de 150 mmHg para la primera medición.

En el supuesto de que esta presión no fuese suficiente, el aparato bombeará automáticamente hasta la posición inmediatamente superior.

DRUCKVORWAHL 240 210 180 150 mmHg

Figura 3

Preparativos para tomarse la tensión

Factores que deben tenerse en cuenta al tomarse la tensión

Evite tomar café o fumar una hora antes de tomarse la tensión.

Siéntese cómodamente para proceder a la medición, manteniendo apoyados la espalda y los brazos. No cruce las piernas y apoye los pies directamente en el suelo.

Relájese durante 5 minutos y, después, tómese la tensión.

No se mueva mientras el tensió- metro esté tomando los valores.

Ajuste del brazalete

La medición debe realizarse sobre el ante-brazo desnudo.

Asegúrese de que no se impida la libre circulación de la sangre en el brazo como consecuencia de haber levantado la manga para descubrir el antebrazo y, en caso necesario, retire por completo la prenda de vestir antes de realizar la medición.

Mueva el brazalete abierto en forma de anillos por el antebrazo hasta que el borde inferior se encuentre aprox. a 2o 3 cm por encima de la parte interior de la articulación del codo. Además, el brazalete debe colocarse de tal modo que la marca se encuentre sobre la arteria (véase figura 4).

Preparativos para tomarse la tensión

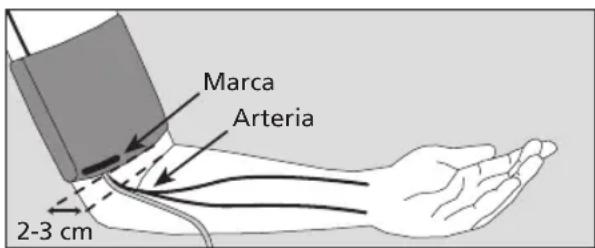

Marca Arteria 2-3 cm

Figura 4

No coloque el brazalete sobre una herida, pues esto puede empeorar aún más la lesión.
No coloque el brazalete en un brazo cuyas arterias o venas se encuentren bajo tratamiento médico (por ejemplo, shunt o derivación).
En el caso de las mujeres a las que se les haya amputado una mama, no coloque el brazalete en el brazo correspondiente al lado amputado.

⚠️ Durante la medición pueden producirse errores en otros aparatos médicos que se utilicen al mismo tiempo en el mismo brazo.
El brazalete no debe estar muy ajustado; tiene que quedar espacio suficiente para introducir dos dedos entre brazalete y brazo.
El anillo metálico no debe quedar nunca sobre la arteria (véase figura 4), puesto que esto falsearía el resultado de los valores de medición.

→ Tire del extremo del brazalete que se ha introducido por el anillo metálico y rodee el antebrazo enrollando hacia afuera. Cierre con el velcro ejerciendo una ligera presión.

Preparativos para tomarse la tensión

→ Apoye el brazo ligeramente doblado y con el brazalete ya colocado sobre una mesa, de manera que el brazalete quede a la altura del corazón y el brazo esté relajado.

Valores demasiado bajos Valores correctos Valores demasiado altos

Figura 5

Asegúrese de que el tubo de aire no se doble mientras de infla durante la medición, pues esto podría provocar la formación de coágulos de sangre y, en consecuencia, ocasionarle una lesión.

No interrumpa la circulación de la sangre durante un tiempo innecesariamente largo (más de dos minutos) para efectuar una medición. Si el tensiómetro presenta un error de funcionamiento, retire el brazalete del brazo.

⚠️ Si se toma la tensión con demasiada frecuencia, la circulación sanguínea puede verse afectada, lo que puede provocar lesiones.

No hable mientras el tensiómetro esté tomando los valores.

Medición de la tensión arterial

El aparato tiene 1 memoria para 325 mediciones.

→ Inicie la medición con el botón START/STOP

Ahora permanezca totalmente inmóvil y en silencio.

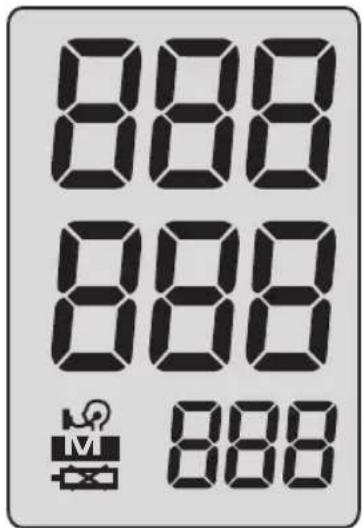

A efectos de prueba de funcionamiento aparecen brevemente todos los elementos indicadores de la pantalla LCD (véase figura 6).

Medición de la tensión arterial

El aparato infla seguidamente el brazalete hasta la presión preseleccionada. El aumento de la presión en el brazalete es visualizado en forma digital.

Una vez alcanzado el valor preseleccionado se escucha una señal acústica. La bomba se detiene y el aire escapa automáticamente del brazalete.

Interrupción de la medición:

Si desea interrumpir la toma de la tensión, puede hacerlo en cualquier momento pulsando el botón de inicio mientras la medición esté en curso. En este caso, el brazalete se desinflará de forma automática.

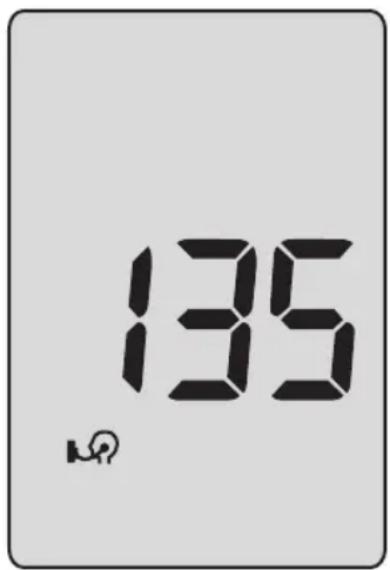

Durante la fase de medición aparecen visualizados la presión descendente en el brazalete así como el símbolo 📋 (véase fig. 7).

135

Figura 7

Pantalla de valores de medición

Tan pronto como el aparato registre las primeras pulsaciones empieza a destellar el símbolo 📋, de acuerdo con el ritmo del pulso, escuchándose una señal acústica. El fin de la medición es indicado por una señal acústica más larga. Al mismo tiempo, se abre automáticamente la válvula magnética integrada para dejar escapar rápidamente el aire del brazalete.

129 84 78

Sístole mmHg

Diástole mmHg Pulsaciones/ minuto

Figura 8

Los valores de tensión arterial medidos (sístole, diástole, pulso) aparecen en la pantalla (véase figura 8).

La medición se almacena de forma automática (a excepción de los valores correspondientes al modo de invitados). Cuando la memoria de valores de medición está llena (325 valores), se borra siempre la medición más antigua y se guarda la última.

Nota para el modo de invitados:

Los valores de las tomas son almacenados automáticamente. Si no desea guardar alguno de los datos, presione mientras los valores de la toma aparecen en la pantalla.

Pantalla de valores de medición

Los fallos de medición identificados con el indicador "Err" (véase página 169) no se almacenan en la memoria.

La tensión arterial es una magnitud dinámica que puede verse afectada por diversos factores, como la posición del paciente (no es lo mismo si está sentado, de pie, tumbado o en movimiento), o por las condiciones físicas o anímicas presentes en el momento de realizar la medición (estrés, presencia de una enfermedad, etc.).

→ So observa que el resultado es claramente incorrecto, repita el proceso.

El tensiómetro se desconecta automáticamente después de aprox. 1 minuto modo de hora. Para repetir la medición vuelva a

pulsar brevemente el botón de inicio que corresponda.

Espere al menos dos minutos entre cada medición.

→ Si no desea volver a tomar la tensión, retire el brazalete del brazo.
→ Introduzca todos y cada uno de los valores de medición en la ficha de control de la tensión arterial.

Cómo mostrar los valores almacenados

Puede recuperar las lecturas almacenadas presionando y manteniendo presionado el botón START-STOP hasta que aparezca en la pantalla la última medida almacenada (símbolo M).

Aparecerán todas las lecturas almacenadas sucesivamente durante tres segundos (si no hubiese nada almacenado en la memoria, tanto la presión sistólica como la diastólica y el pulso mostrarán el valor „0“ durante 3 segundos)

→ Presionando el botón START-STOP de nuevo, la pantalla de memoria queda interrumpida y empieza una nueva toma.

Vaciar la memoria

→ Presione el botón SET durante aproximadamente cinco segundos hasta que el símbolo M empiece a parpadear. La memoria está vacía.

⚠ Si cambia las pilas con el tensiómetro encendido, puede producirse una pérdida de datos (véase advertencia de la página 152, donde se indica que las pilas sólo pueden cambiarse si el tensiómetro está apagado).

Instalación del gestor de datos

de usuarios boso

Encontrará en el CD que se adjunta un manual de instrucciones sencillo del gestor de datos de usuarios Boso.

Transferencia de datos utilizando

Para una valoración de conjunto, el contenido de la memoria se va a transferir a través del gestor de datos de usuarios Boso (CD adjunto) y del cable de conexión, que se incluye, a un ordenador. El ordenador debe cumplir la norma europea EN 60601-1.

→ Conecte el boso-medilife PC mediante el cable de conexión al puerto USB.

El modo de transferencia de datos se activa al insertar el interfaz en la entrada de la parte posterior del aparato. En la pantalla aparecen nueve líneas horizontales (fig. 9).

Transferencia de datos utilizando

→ Presione el botón SET durante aproximadamente cinco segundos hasta que el símbolo M empiece a parpadear. La memoria está vacía.

Atención

No podrán efectuarse tomas de la tensión durante la transferencia de datos.

Conexión a la red eléctrica

En la parte posterior del aparato se encuentra el conector hembra para el adaptador de alimentación. En caso necesario, utilice únicamente el adaptador de alimentación boso (n° ref. 410-7-150). Este adaptador de alimentación se ha ajustado, estabilizado y polarizado de forma precisa para la tensión del aparato. Esto significa que los adaptadores de otros fabricantes pueden provocar un daño en el sistema electrónico, lo que a su vez anulará la garantía. Además, los adaptadores de alimentación de otros fabricantes pueden desencadenar un incendio.

⚠️ Si no hay pilas en la unidad, ajustes de la fecha y la hora se borrarán tan pronto como la fuente de alimentación se desconecta.

⚠️ Si el tensiómetro tiene pilas totalmente cargadas, la fecha y la hora no se borra al desconectar el aparato de la alimentación.

→ Desconexión de la red eléctrica:

Con el tensiómetro desconectado desconecte en primer lugar la clavija de conexión del tensiómetro;

a continuación, retire el adaptador de alimentación de la toma de corriente de la pared.

Pantalla de error

Si durante la toma de la tensión se produce algún problema que impida el correcto funcionamiento del aparato, en la pantalla aparece un error en lugar de los resultados de la medición.

Significado de los mensajes de error:

Causa del error del indicador Err:		Solución del error:
	Presión de inflado insuficiente, Poner la presión seleccionada incluso después de dos inflados en un valor más alto repetido
	No se pudo registrar ninguna Controlar la posición del brazalete pulsación evaluable
	Fuga de aire en el sistema Revisar el acoplamiento de aire del brazalete, posiblemente brazalete defectuoso.

Limpieza y desinfección

Limpieza Tensiómetro:

Utilice exclusivamente un paño suave y seco para limpiar este aparato.

Limpieza Brazalete:

Las manchas no muy intensas pueden eliminarse con un detergente para lavavajillas estándar.

Desinfección:

Para la desinfección por fregado (tiempo de aplicación de al menos 5 minutos) del dispositivo y el manguito, recomendamos el producto desinfectante Mikrozid Liquid Sensitiv (Schülke & Mayr). Para desinfectar el velcro del manguito, se recomienda desinfección por pulverización. Especialmente si el dispositivo se usa en varios usuarios, el manguito deberá limpiarse y desinfectarse regularmente.

Garantía

Garantía:

Las condiciones de la garantía figuran en la tarjeta de garantía. Sólo se aceptarán reclamaciones de la garantía si el tensiómetro se devuelve junto con la tarjeta de garantía debidamente cumplimentada, firmada y sellada por el vendedor autorizado.

Servicio de atención al cliente

Eliminación

Servicio de atención al cliente:

Los trabajos de reparación y los que se realicen dentro del período de garantía deben correr a cargo de personal debidamente formado y autorizado. No modifique este equipo sin la autorización del fabricante. Envíe el tensiómetro bien embalado y correctamente franqueado a su distribuidor, o bien directamente a:

Ni el tensiómetro ni las pilas pueden eliminarse con la basura doméstica.

Al final de la vida útil del tensiómetro, éste debe llevarse a un punto de recogida destinado a equipos electrónicos usados.

Recuerde que las pilas y las baterías recargables deben eliminarse por separado (en el centro de recogida de su localidad).

Vida útil estimada del dispositivo: 10 años

Vida útil esperada del manguito:10000 ciclos de medición

Datos técnicos

Principio de medición: Oscilométrico

Intervalo de medición: 40 a 280 mmHg, 40 a 200 pulsaciones/minuto

Presión del brazalete: 0 a 320 mmHg

Número de memorias: 325 mediciones cada una

Pantalla: LCD

Condiciones de Temperatura ambiente: +10°C a +40°C

funcionamiento: Humedad relativa del aire 15 – 85 %

Condiciones de Temperatura ambiente entre -10°C y +60°C

almacenamiento: Humedad relativa del aire 15 – 85 %

Tensión de alimentación: 6V CC (4 pilas x 1,5 MI IEC LR6, manganeso alcalino)

alternativamente como equipamiento especial:

adaptador de alimentación 6 V CC;n° ref. 410-7-150

Datos técnicos

Duración habitual 1000 ciclos de medición (dependiendo del nivel de la batería: de inflado y la frecuencia de uso)

Indicador de estado de las pilas: Indicador en la pantalla LCD.

Peso: 400 g sin las pilas

Dimensiones (an x al x pr): 145 mm x 70 mm x 110 mm

Clasificación: Clase de protección II ( ) tipo BF (

Protección contra objetos IP21 sólidos y el agua

Ensayo clínico la precisión de medición corresponde a los requisitos (DIN 58130): de la norma EN 1060 Parte 3.

Datos técnicos

Desviación máxima de ± 3 mmHg medición del brazalete:

Desviación máxima de la medición del pulso: ± 5 %

Normas aplicables:

EN 1060, Parte 1: "Esfigmomanómetros no invasivos. Requisitos generales" y Parte 3: "Requisitos suplementarios para los tensiómetros electromecánicos".

Instrucciones de comprobación para el control de la técnica de medición (sólo para personal cualificado)

El control de la técnica de medición debe realizarse como muy tarde cada dos años y correr a cargo de las siguientes personas:

• fabricante
• autoridades responsables de la metrología
• Personas que cumplan los requisitos del reglamento alemán sobre uso de productos sanitarios.

A) Verificación del funcionamiento

La prueba de funcionamiento sólo se puede realizar en una persona o con un simulador adecuado.

B) Verificación de la estanqueidad del circuito de presión y divergencia del indicador de presión

Notas:

a) Cuando, durante la prueba, la presión aumenta accidentalmente por encima de 320 mmHg, hay una señal acústica y la medida expuesta parpadea a un ritmo de 1 por segundo. Con presión más alta, la medida expuesta no pasará de 320 mmHg.
b) Antes de comenzar la comprobación, hay que quitar la clavija del tubo del brazalete. A continuación una el empalme corto de la clavija (hasta ahora unido al enchufe hembra del tensiómetro) con el tubo del brazalete, y el empalme largo, con el tensiómetro. Por último, ajuste la pera de acuerdo con el circuito de presión.

Instrucciones de comprobación para el control de la técnica de medición (sólo para personal cualificado)

Test

1.) Apagar la unidad.
2.) Poner el botón de „pre-selección“ („pre-select“ a 150 mmHg).
3.) Pulsar START/STOP durante unos instantes.
4.) Poner el botón de pre-selección a 240 mmHg e inmediatamente a 150 mmHg otra vez. La unidad está en estado de calibracion cuando en la pantalla sale expuesto SYSTOLE, DIA-STOLE y PULSE 0 mmHg (sístole, diá-stole y pulsación).

5.) Prueba para

– Divergencia de indicación de presión.
- Densidad del circuito de presión (Tiempo mínimo que ha de mantenerse el brazalete: 30 segundos).

Hecho en la manera habitual.

6.) Apagar la unidad y volver a poner todos los enchufes en su secuencia original.

Instrucciones de comprobación para el control de la técnica de medición (sólo para personal cualificado)

C) Sello de seguridad

Como medida de seguridad de la calibración correcta de la unidad BP, las partes superior e inferior de la cubierta pueden unirse por un sello de seguridad. Por otra parte, se puede sellar el agujero del tornillo conector.

CE0124
