UX-TB3 - Sistema audio JVC - Manuale utente e istruzioni gratuiti

Marca	JVC
Modello	UX-TB3
Tipo di prodotto	Sistema audio (catena hi-fi) con lettore CD, sintonizzatore FM/AM, porta USB
Potenza di uscita	20 W per canale RMS su 6 Ω (IEC268-3)
Alimentazione	Rete 230 V~ 50 Hz
Consumo elettrico	Funzionamento: 50 W; Standby (display acceso): 10 W; Standby (modalità ECO): 0,9 W
Peso (amplificatore)	2,92 kg
Peso (lettore/sintonizzatore)	1,14 kg
Peso (cassa)	1,5 kg ciascuna
Dimensioni delle casse (L × A × P)	170 × 250 × 160 mm
Impedenza delle casse	6 Ω
Tipo di cassa	2 vie, condotto acustico accordato
Funzioni principali	Lettura CD Audio, MP3/WMA; lettura USB; radio FM/AM con RDS; programmazione della riproduzione; timer giornaliero; timer di spegnimento; modalità ECO; cuffia
Manutenzione e pulizia	Utilizzare un panno morbido asciutto o leggermente inumidito con una soluzione detergente neutra. Non utilizzare solventi né oggetti duri.
Sicurezza	Non aprire l'apparecchio; non esporre a pioggia o umidità; garantire una ventilazione sufficiente; scollegare prima della pulizia o di lunghi periodi di inutilizzo.
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Affidare qualsiasi riparazione a personale qualificato.
Informazioni generali	Conforme alle direttive europee. Rappresentante: JVC Technical Services Europe GmbH, Germania.

Domande frequenti - UX-TB3 JVC

Come regolare l'orologio?

Spegnere l'impianto (standby). Premere CLOCK/SLEEP per 2 secondi, quindi regolare ore e minuti con i tasti numerici o i tasti /. Confermare con CLOCK/SLEEP.

Come preimpostare le stazioni radio?

Sintonizzare la stazione desiderata, quindi premere DISPLAY/PROGRAM per entrare nella modalità di selezione del numero di preselezione. Scegliere un numero (1-20 FM o 1-10 AM) con i tasti numerici, quindi premere nuovamente DISPLAY/PROGRAM per memorizzare.

Come utilizzare il timer giornaliero?

Assicurarsi che l'orologio sia impostato. Premere TIMER per 2 secondi. Impostare l'ora di accensione, l'ora di spegnimento, quindi scegliere la sorgente (DISC, USB o TUNER). Infine, premere TIMER per attivare il timer.

Perché il suono si interrompe durante la riproduzione di un CD?

Può essere dovuto a un disco graffiato o sporco. Pulire il disco con un panno morbido in linea retta dal centro verso l'esterno. Se il problema persiste, provare un altro disco.

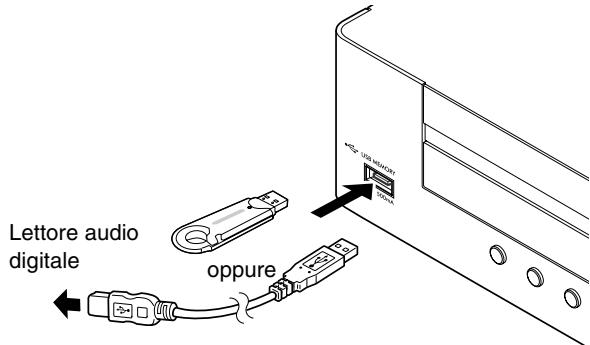

Come collegare un dispositivo USB?

Collegare il dispositivo USB direttamente alla presa USB MEMORY anteriore. Utilizzare un cavo USB 2.0 di lunghezza inferiore a 1 m se necessario. Assicurarsi che la riproduzione sia ferma prima di scollegare. L'impianto riconosce supporti FAT16/FAT32.

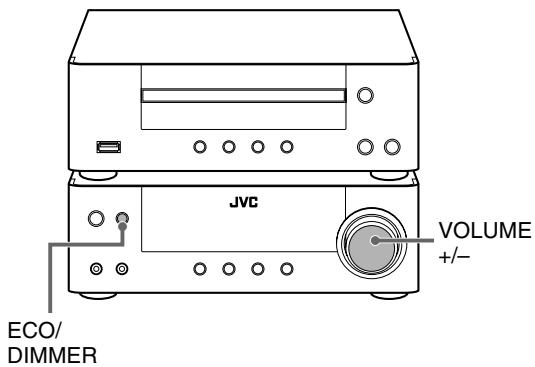

Come attivare la modalità ECO?

Quando l'impianto è in standby, premere ECO/DIMMER per spegnere il display e ridurre il consumo a 0,9 W. Premere di nuovo per riattivare il display.

Cosa fare se il telecomando non funziona?

Verificare che non vi siano ostacoli tra il telecomando e il sensore sull'amplificatore. Avvicinarsi all'apparecchio. Se necessario, sostituire la batteria al litio CR2025 rispettando le polarità.

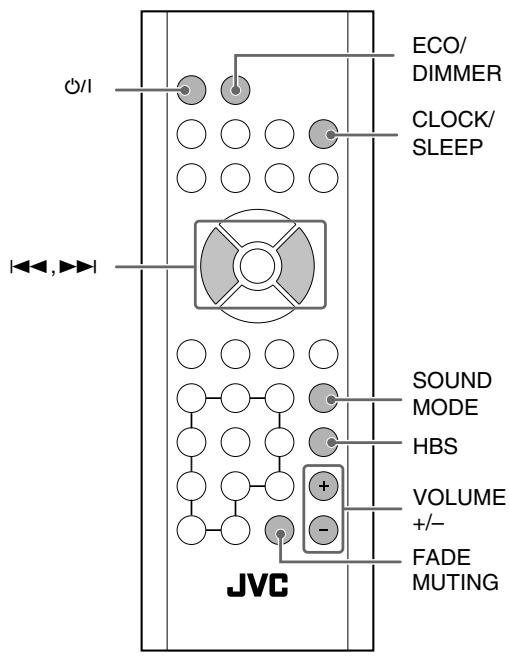

Come regolare il volume e disattivare l'audio?

Utilizzare i tasti VOLUME + / - sull'amplificatore o sul telecomando. Il volume va da 0 (VOL MIN) a 31 (VOL MAX). Per disattivare l'audio momentaneamente, premere MUTING; premere di nuovo per ripristinare.

Posso utilizzare una cuffia?

Sì, collegare una cuffia con jack da 3,5 mm alla presa PHONES dell'amplificatore. L'audio delle casse viene quindi disattivato. Ridurre il volume prima di collegare la cuffia.

Come effettuare la manutenzione dell'apparecchio?

Pulire l'esterno con un panno morbido e asciutto. Per le macchie ostinate, inumidire leggermente il panno con una soluzione detergente neutra, quindi asciugare con un panno asciutto. Non utilizzare mai diluente, alcol o insetticida.

MANUALE UTENTE UX-TB3 JVC

Per ridurre il rischio di shock elettrici, incendi, ecc.

1. Non togliete viti, coperchi o la scatola.
2. Non esponete l'apparecchio alla pioggia e all'umidità.

Per l'Italia:

Si dichiara che questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.

ATTENZIONE

Il tasto 念 / non scollega in nessun caso la linea principale. Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione alla presa a muro (la spia STANDBY si spegne).

Se per disconnettere l'apparecchio alla rete si sfila la spina del cavo di alimentazione o dall'accoppiatore elettrico cui è collegata, l'apparecchio stesso rimarrà disponibile per l'uso.

• Quando l'unità è in standby, la spia STANDBY si accende in rosso.
• Quando l'unità è accesa, la spia STANDBY si spegne. L'accensione può essere controllata anche dal telecomando.

ATTENZIONE

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s'impedirebbe al calore di fuoriuscire.
• Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi etc.).

ATTENZIONE:

La pressione acustica eccessiva degli auricolari e delle cuffie può causare la perdita dell'udito.

ATTENZIONE

Non esporre la batteria a eccessivo calore, ad esempio alla luce diretta del sole, fuoco o simili.

L'etichetta delle caratteristiche nominali si trova nella parte inferiore esterna dell'unità.

IMPORTANTE PER I PRODOTTI LASER

1. PRODOTTO LASER DI CLASSE 1 2. ATTENZIONE: Non aprire il coperchio superiore o la scatola. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi a personale qualificato. 3. ATTENZIONE: Radiazione laser di classe 1M visibile e/o invisibile quando aperto. Non osservare direttamente con strumenti ottici. 4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

CAUTION VISIBLE AND/OR INvisible CLASS 1M LASER RADIATION WHEN OPEN. DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS. IEC60825-1:2001 (ENG)

ATTENTION RAYONNEMENT LASER VISIBLE ET/OU INVISIBLE DE CLASSE 1M UNE FOS OUVERT. NE PAS RAGGER DIRECTEMENT AVEC DES INSTRUMENTS OPTIQUES. (FRA)

AVISO RADIACION LASER DE CLASE 1M VISIBLE YO INVISIBLE CUANDO THIS ABIERTO. NO MIRAR DIRECTAMENTE CON INSTRUMENTAL OPTIOC. (ESP)

VARNING SYNLIG OCH/ELLER OSYNLIG LASERSTRALING, KCLASS 1M, NAR, DENNA DEL AR OPNAD. BETRAKTA EJ STRALEN MED OPTISKA INSTRUMENT. (SWE)

注意 ご二次提示に可视 及]/たは状に不可視 のウレフ1M レーOne放射出 出産者。 光學装置直接受 見識ないだけ。 (JPN)

CAUTION VISIBLE AND/OR INvisible CLASS Ⅱ LASER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM. FDA 21 CFR (ENG) LV446003-003A

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo di Victor Company of Japan, Limited è:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Germania

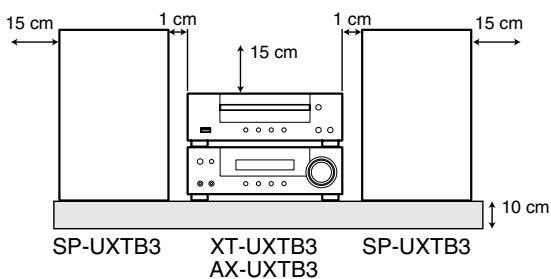

Attenzione: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocate le apparecchiature nel modo seguente:

1. Parte anteriore: Nessun ostacolo e spazio libero.
2. Lati/Parte superiore/Retro: Lasciare libere le zone indicate delle dimensioni di seguito.
3. Base: Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un tavolinetto alto almeno 10 cm.

Informazioni per gli utenti sullo smaltimento delle apparecchiature e batterie obsolete

Prodotti

Batteria

[Unione Europea]

Questi simboli indicano che l'apparecchiatura elettrica ed elettronica e la batteria a cui fanno riferimento non devono essere smaltite tra i rifiuti domestici generici alla fine della loro vita utile. I prodotti, invece, vanno consegnati a punti di raccolta appropriati per il riciclaggio di apparecchiature elettriche ed elettroniche e delle batterie, per il trattamento corretto in conformità alle proprie normative nazionali e alle direttive 2002/96/CE e 2006/66/CE.

Mediante lo smaltimento corretto di questi prodotti, si contribuisce a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato dei prodotti.

Per ulteriori informazioni sui punti di raccolta e il riciclaggio di questi prodotti, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

Lo smaltimento errato di questi rifiuti potrebbe essere soggetto a sanzioni, a seconda di quanto previsto dalla legislazione nazionale vigente.

[Per gli utenti aziendali]

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web www.jvc-europe.com per ottenere informazioni sul ritiro del prodotto.

Nota:

il simbolo Pb sul simbolo delle batterie indica che questa batteria contiene piombo.

[Per altre nazioni al di fuori dell'Unione Europea]

Questi simboli sono validi solo nell'Unione Europea.

Qualora si desideri smaltire questi oggetti, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche e batterie obsolete.

Vi ringraziamo innanzitutto per aver acquistato questo prodotto JVC.

Per comprendere a fondo il funzionamento del sistema e ottenerne le massime prestazioni si raccomanda di leggere tutte le istruzioni qui fornite.

Precauzioni

Installazione

• Installare l'unità in una posizione piana, asciutta e né troppo calda né troppo fredda, con una temperatura compresa tra 5°C e 35°C.
• Per evitare il surriscaldamento interno del sistema, installarlo in una posizione adeguatamente ventilata.

NON installare il sistema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.

• Lasciare spazio sufficiente tra il sistema e il televisore.
• Per evitare interferenze con il televisore, lasciare spazio sufficiente tra i diffusori e il televisore.

Sorgenti di alimentazione

• Per scollegare il sistema dalla presa di corrente, scollegare la spina senza tirare il cavo di alimentazione.

NON toccare il cavo di alimentazione con le mani bagnate.

Formazione di umidità

L'umidità può condensarsi sulle lenti all'interno del sistema nei seguenti casi:

• Dopo l'accensione dell'impianto di riscaldamento nel locale di ascolto
• In un locale umido
• Quando il sistema viene spostato rapidamente da un luogo freddo a un luogo caldo

Di conseguenza, il sistema può funzionare in modo non corretto. In tal caso, lasciare il sistema acceso per alcune ore fino alla completa evaporazione dell'umidità, quindi scollegare il cavo di alimentazione e ricollegarlo.

Per motivi di sicurezza, osservare scrupolosamente le seguenti norme:

• Accertarsi che tutto attorno all'unità centrale l'aria circoli bene. Una scarsa ventilazione può provocare il surriscaldamento con conseguenti danni al sistema.
• NON ostruire le aperture o i fori di ventilazione. Se fossero bloccati da giornali, stoffa, ecc., il calore potrebbe non venire disperso.

Varie

• Qualora un oggetto metallico oppure del liquido penetrino nel sistema, scollegare il cavo di alimentazione e consultare il rivenditore prima di effettuare una operazione.

NON smontare il sistema, in quanto non sono presenti componenti interni per i quali la manutenzione può essere effettuata dall'utente.

• Qualora si preveda un lungo periodo di inattività del sistema, scollegare il cavo di alimentazione dalla presa di corrente.

Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

Come leggere il presente manuale

Per rendere il presente manuale più semplice e facile da comprendere, abbiamo adottato i metodi seguenti:

• Le operazioni di tasti e comandi vengono illustrate come elencato nella tabella seguente. Nel presente manuale vengono illustrate principalmente le operazioni di utilizzo del telecomando. Tuttavia, è possibile utilizzare i pulsanti e i comandi direttamente nell'unità centrale se i nomi e i contrassegni sono uguali o simili.
• Alcuni suggerimenti e note correlate vengono illustrati di seguito nelle sezioni "Ulteriori informazioni su quello sistema" e "Localizzazione dei guasti", ma non nella stessa sezione in cui vengono illustrate le operazioni. Per ulteriori informazioni o in caso di dubbi sulle funzioni, visitare le sezioni relative per ottenere le risposte.

	Indica una pressione leggera del tasting.
→	Indica una pressione leggera e ripetuta del tasting, finché viene selezionata l'opzione desiderata.
	Indica la pressione di un tasting.
2 seg.	Indica di mantenere premuto il tasting per un numero di secondi specificato. • Il numero all'interno della freccia indica il periodo di pressione (in quello esempio, 2 secondi). • Se non è presente alcun numero all'interno della freccia,mantenerem Premuto finché l'intera procedura viene completata o si ottiene il risultato desiderato.
	• Indica di ruotare il commando verso le direzioni specificate.

Remote ONLY

Indica che esta operazione è possibile solotramite il telecomando.

Operazioni preliminari 3

Punto 1: Apertura della confezione 3 Punto 2: Preparare il telecomando 3 Punto 3: Collegamenti 4

Prima di utilizzare il sistema. 6

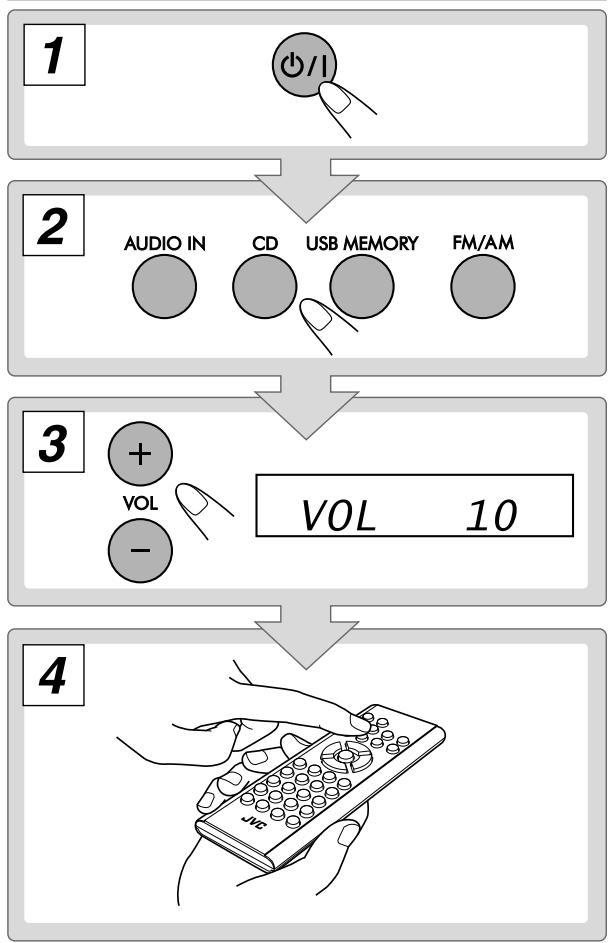

Operazioni giornaliere—Riproduzione 7

Ascolto della radio 8 Supporti e file riproducibili 9 Riproduzione di un disco 9 Riproduzione di un'unità USB di memoria di massa 9 Riproduzione di dischi/file 10 Riproduzione da altri apparecchi 10

Operazioni giornaliere—Regolazioni audio e generali 11

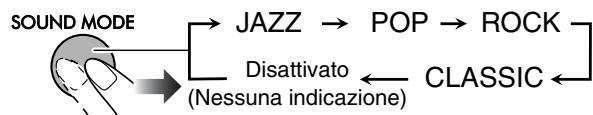

Regolazione del volume 11 Regolazione del suono 11 Regolazione dell'orologio 12

Spegnimento automatico dell'unità—Timer di autospegnimento 12 Regolazione della luminosità del display 12 Impostazione della modalità ECO (risparmio energetico) 12

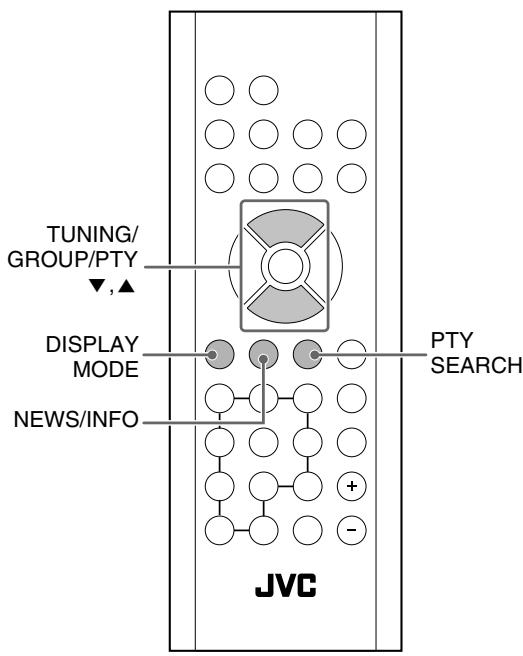

Operazioni avanzate con la radio 13

Ricezione di stazioni FM con il Radio Data System...... 13 Ricerca di un programma tramite i codici PTY 13 Passaggio temporaneo ad un programma di propria scelta in modo automatico 14

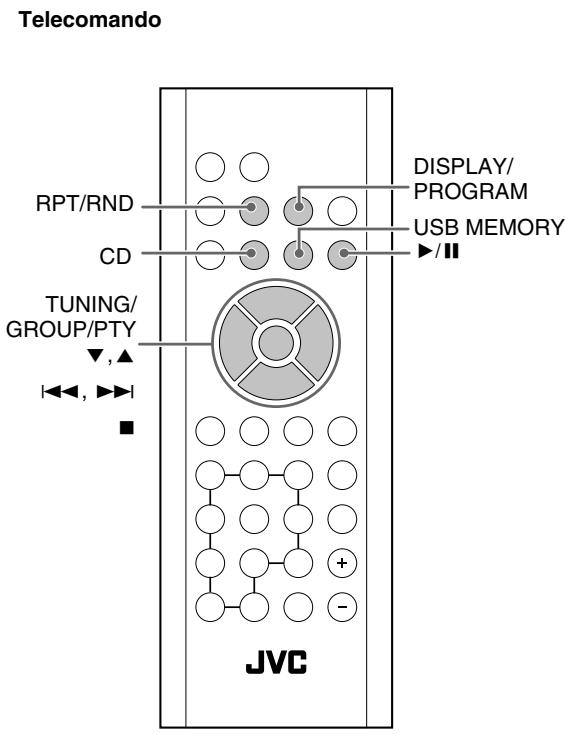

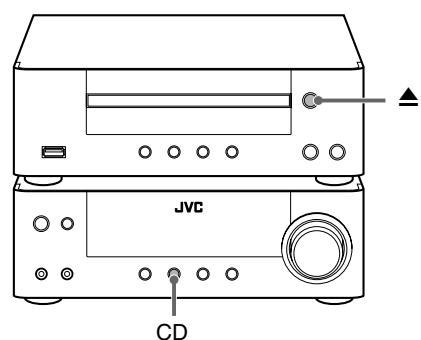

Operazioni avanzate con i dischi e le unità USB di memoria di massa 15

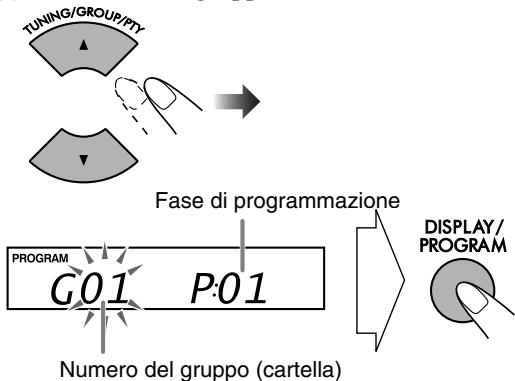

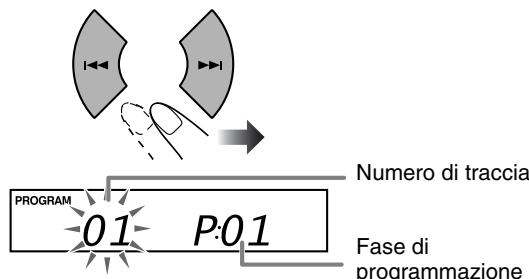

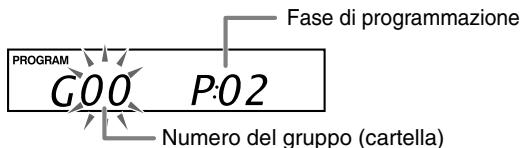

Programmazione dell'ordine di riproduzione—Riproduzione programmata 15 Riproduzione in modalità casuale—Riproduzione casuale 17 Ripetizione dell'esecuzione—Riproduzione ripetuta .... 17 Per impedire l'espulsione del disco—Blocco bambini … 17

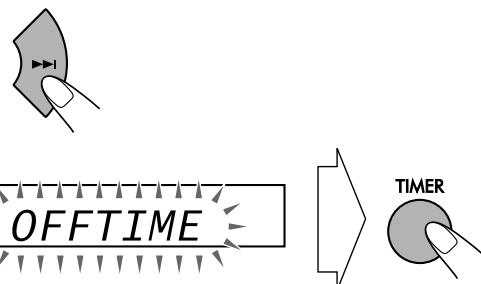

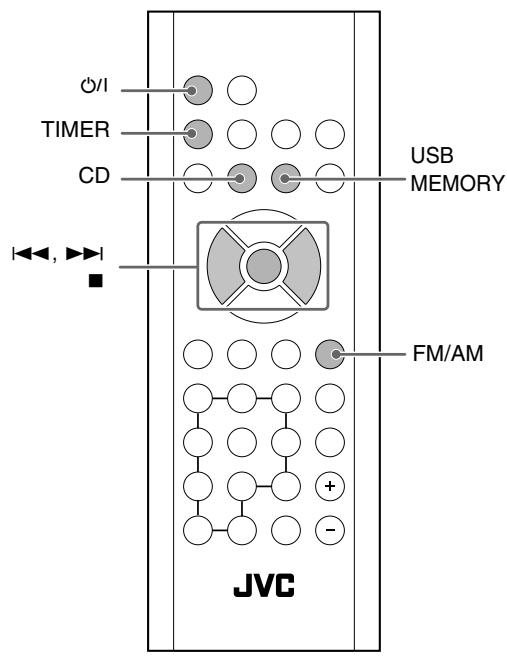

Operazioni con il timer giornaliero 18

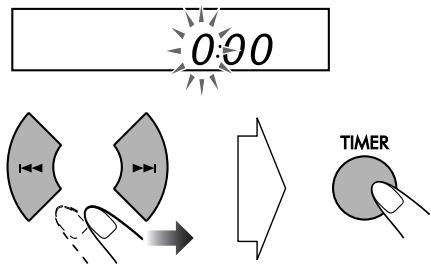

Impostazione del timer giornaliero 18

Ulteriori informazioni 20

Ulteriori informazioni su questo sistema 20 Localizzazione dei guasti 21 Manutenzione 22 Specifiche 23 Indice delle parti 24

Operazioni preliminari

Punto 1: Aprire la confezione e controllare gli accessori.

Punto 2: Preparare il telecomando.

Passo 3: Collegare il cavo di controllo. Collegare quando le antenne e i diffusori. (Vedere le pagine 4 e 5.)

Infine, collegare il cavo di alimentazione.

Ora è possibile utilizzare il sistema.

Punto 1: Apertura della confezione

Dopo l'apertura della confezione si raccomanda di verificare che siano presenti le seguenti parti. Il numero tra parentesi indica la quantità di pezzi in dotazione.

Antenna FM (1) - Antenna a telaio AM (1) Telecomando (1)

(Alla spedizione dalla fabbrica contiene una batteria al litio CR2025.)

Qualora manchino pezzi, contattare immediatamente il rivenditore.

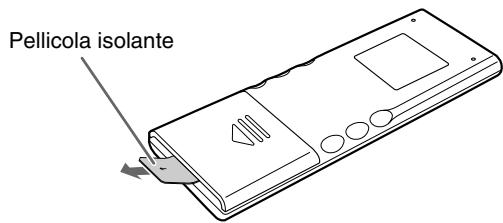

Punto 2: Preparare il telecomando

Al primo utilizzo del telecomando è necessario estrarre innanzitutto la pellicola isolante.

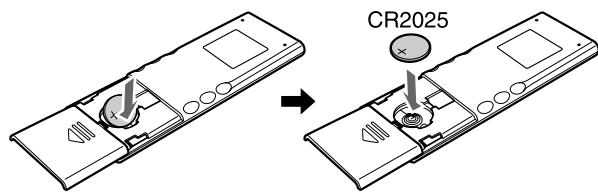

Sostituzione della batteria del telecomando

Se il raggio d'azione del telecomando diminuisce, sostituire la batteria.

Inserire la batteria sul telecomando abbinando la polarità (+ e -) in modo corretto.

• Prima di eliminarla o di conservarla si suggerisce di avvolgerla bene con del nastro isolante.

ATTENZIONE

Pericolo di esplosione in caso di sostituzione con una batteria di tipo non corretto.

Utilizzare esclusivamente batterie dello stesso tipo o di tipo equivalente.

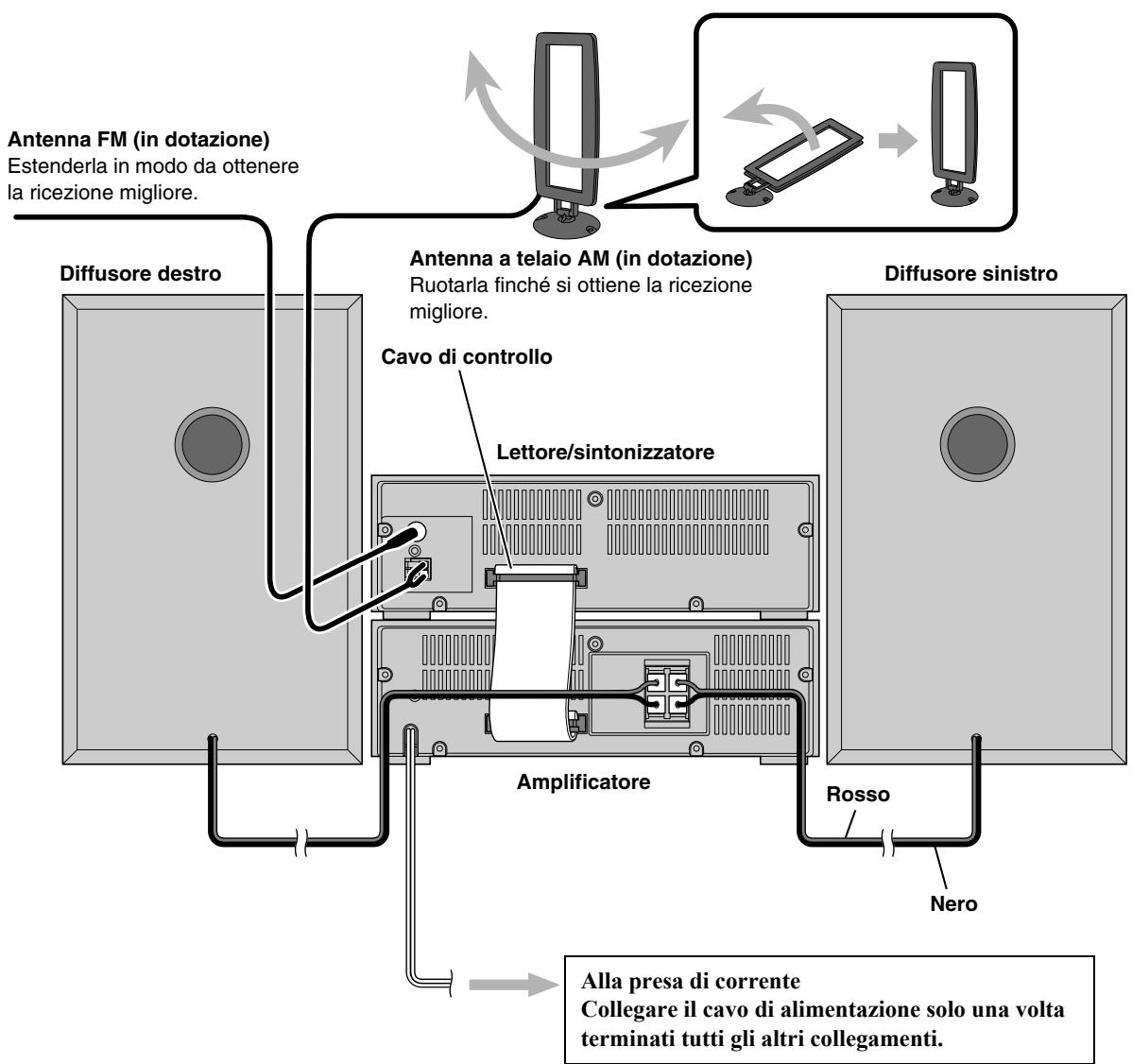

Punto 3: Collegamenti

Per informazioni più dettagliate, vedere la categoria 5.

Prima di effettuare i collegamenti, spegnere tutti i componenti.

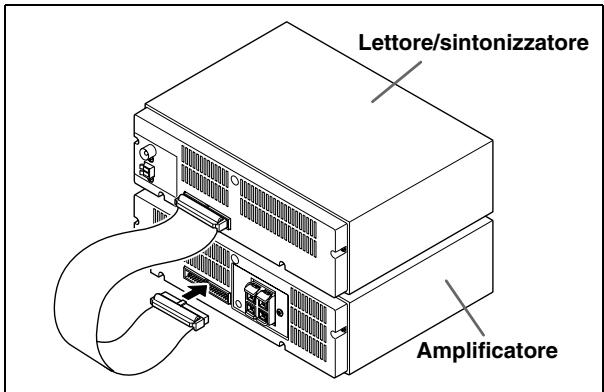

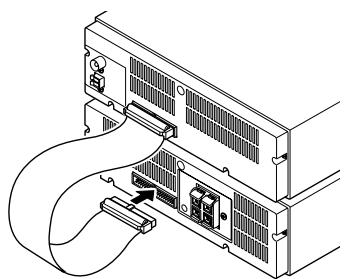

Per collegare il cavo di controllo

Al momento della spedizione, il cavo di controllo è collegato al lettore/sintonizzatore. Esso dovrà essere collegato all'amplificatore.

• Non è possibile gestire il sistema finché l'amplificatore e il lettore/sintonizzatore non sono collegati tra loro mediante il cavo di controllo.
• Il lettore/sintonizzatore può essere installato a fianco dell'amplificatore.

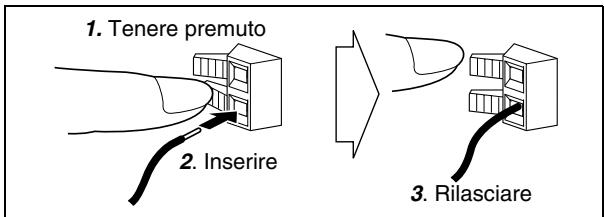

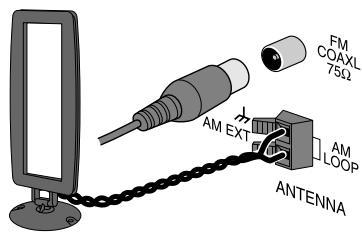

Per collegare l'antenna a telaio AM

Avere cura di collegare correttamente il cavo.

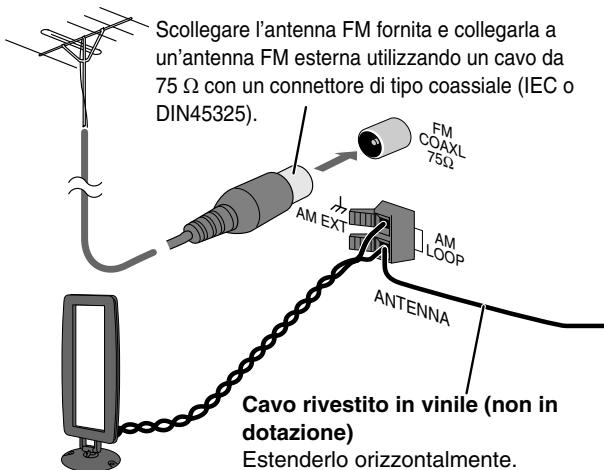

Per una migliore ricezione FM/AM

Antenna FM per esterni (non in dotazione)

Antenna a telaio AM: mantenerla collegata.

• Accertarsi che i conduttori dell'antenna non tocchino altri terminali, i cavi di collegamento o il cavo di alimentazione. Tenere l'antenna lontana dalle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione. Ciò potrebbe provocare una cattiva ricezione.

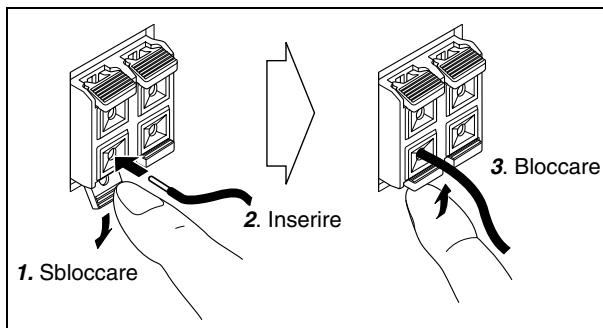

Per collegare i cavi per i diffusori

Accertarsi che entrambi i diffusori siano collegati correttamente e saldamente.

Quando vengono collegati i cavi dei diffusori, abbinare la polarità dei terminali dei diffusori come segue: collegare il cavo nero a (-) e il cavo rosso a (+).

• Non collegare più di un diffusore a ciascun terminale.
• Il conduttore dei cavi dei diffusori non deve venire a contatto con parti metalliche del sistema.

• Se i cavi dell'antenna a telaio AM o dei diffusori sono ricoperti di vinile, togliere la copertura per esporre l'estremità dei cavi stessi.

Le indicazioni sul display offrono numerose significazioni durante l'utilizzo del sistema.

Prima di utilizzare il sistema, è necessario comprendere le modalità di funzionamento degli indicatori sul display.

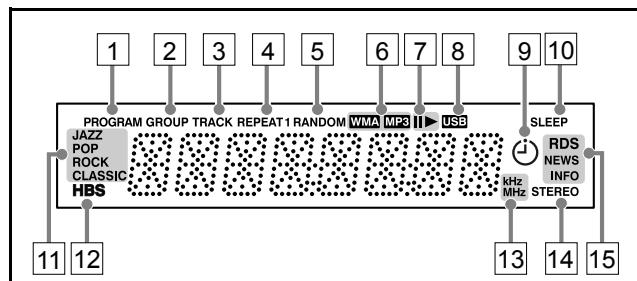

Indicazioni sul display principale

Sintonizzatore:

AUDIO IN:

DISC:

• Durante la riproduzione di un CD:
• In modalità di arresto:

Numero di traccia

Tempo di riproduzione trascorso

Numero totale di tracce

Tempo di riproduzione totale

• Durante la riproduzione di un file MP3:
• In modalità di arresto:

Numero di traccia del gruppo attuale

Tempo di riproduzione trascorso

Numero totale di gruppi

Numero totale di tracce

USB MEMORY:

• Durante la riproduzione:
• In modalità di arresto:

Numero di traccia del gruppo attuale

Tempo di riproduzione trascorso

Numero totale di gruppi

Numero totale di tracce

1 Indicatore PROGRAM

• Si illumina quando è selezionata una stazione predefinita.
• Si illumina quando è attiva la riproduzione programmata.

2 Indicatore GROUP

• Si illumina quando la riproduzione dei file MP3/WMA contenuti nel disco o nell'unità USB di memoria di massa si arresta.

3 Indicatore TRACK

• Si illumina durante la riproduzione di un disco o di un'unità USB di memoria di massa.

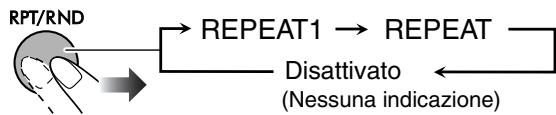

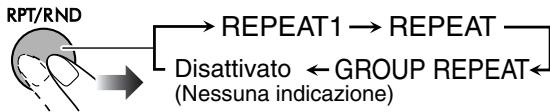

4 Indicatori della modalità REPEAT

• Si illumina quando è attiva la riproduzione ripetuta.

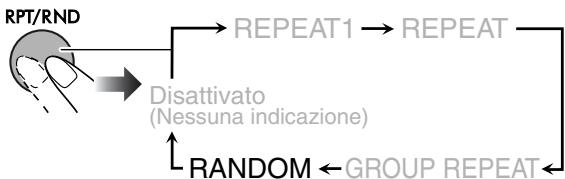

5 Indicatore RANDOM

Si illumina quando è attiva la riproduzione casuale.

6 Indicatori MP3/WMA

Si illuminano quando si riproducono i file MP3 e WMA.

7 Indicatori di riproduzione e pausa

• ▶: Si illumina durante la riproduzione di un disco o di un'unità USB di memoria di massa.
• II: Si illumina quando si mette in pausa la riproduzione di un disco o di un'unità USB di memoria di massa.

8 Indicatore USB

• Si illumina quando il sistema rileva l'unità USB di memoria di massa collegata.

9 Indicatore ⊕ (Timer)

Si illumina quando il timer giornaliero è in standby e lampeggia quando è in funzione.

10 Indicatore SLEEP

Si illumina quando è attivo il timer di autospegnimento.

11 Indicatore della modalità audio

Si illumina perché è attivata una delle modalità audio.

Indicatore HBS

Si illumina quando viene attivata la funzione HBS (Hyper Bass Sound).

Indicatori di frequenza

• kHz: Si illumina per indicare la frequenza AM.
• MHz: Si illumina per indicare la frequenza FM.

14 Indicatore STEREO

Si illumina quando avviene la sintonizzazione a una stazione stereo FM con una forza di segnale sufficiente.

Indicatori Radio Data System

• RDS: Si illumina quando avviene la sintonizzazione a una stazione FM che invia segnali Radio Data System.
• NEWS/INFO:

- Si illumina per indicare il tipo di programma selezionato al momento per la ricezione in PTY Standby.

- Lampeggia quando avviene la sintonizzazione automatica su un programma con la ricezione in PTY Standby.

Operazioni giornaliere — Riproduzione

1 Accendere l'unità.

La spia STANDBY dell'amplificatore si spegne. - Il sistema può anche essere acceso premendo il tasto corrispondente alla sorgente desiderata.

2 Selezionare la sorgente.

• Quando si seleziona CD o USB MEMORY la riproduzione si avvia automaticamente. (Quando si seleziona come sorgente il disco o l'unità USB di memoria di massa per avviare la riproduzione occorre premere ▶/II.)
• Se si è selezionato AUDIO IN occorre avviare la riproduzione dal componente esterno.

3 Regolare il volume.

4 Utilizzare la sorgente di destinazione come illustrato di seguito.

Per spegnere (mettere in standby) il sistema

La spia STANDBY dell'amplificatore si accende.

• Un consumo minimo di energia si verifica anche in modalità standby.

Ascolto in cuffia

Collegare le cuffie alla presa PHONES dell'amplificatore. Il suono cesserà di uscire dagli altoparlanti. Accertarsi di abbassare il volume prima di collegare o indossare le cuffie. - Quando vengono scollegate le cuffie, i diffusori vengono riattivati.

NON spegnere il sistema (modalità standby) quando il volume è molto alto. In caso contrario, l'improvvisa emissione di energia sonora alla successiva accensione dell'unità o al successivo avvio della riproduzione può danneggiare l'udito, i diffusori e/o le cuffie.

Selezione dei numeri

Esempi:

Per selezionare il numero 5, premere 5.

Per selezionare il numero 20, occorre premere ≥10→2→0 (quando appare "一 - 一"), oppure ≥10→0→2→0 (quando appare "一 - 一 - 一").

Per selezionare il numero 125, premere ≥ 10→ 1→ 2→ 5

Ascolto della radio

Per selezionare la banda (FM o AM)

Per sintonizzarsi su una stazione

Mentre viene selezionato FM o AM...

Si avvia la ricerca delle stazioni e la frequenza visualizzata sul display inizia a variare.

La ricerca si arresta quando l'apparecchio si sintonizza su una stazione (frequenza) di sufficiente potenza.

Per terminare la ricerca manualmente, premere uno dei due tasti.

• Premendo ripetutamente il tasto, la frequenza cambia un passo alla volta.

Se l'ascolto della stazione FM risulta difficile

La ricezione risulta migliorata anche se viene perduto l'effetto stereo.

Per ripristinare l'effetto stereo si deve premere ripetutamente il tasto per selezionare FM.

Per memorizzare le stazioni

È possibile predefinire fino a 20 stazioni FM e 10 stazioni AM.

1 Sintonizzare l'unità sulla stazione che si desidera memorizzare. 2 Attivare la modalità di immissione del numero predefinito.

• Completare il processo seguente quando l'indicazione sul display lampeggia.

3 Selezionare un numero predefinito per la stazione da memorizzare.

Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 7.

• È anche possibile usare i< o

4 Memorizzare la stazione.

DISPLAY/PROGRAM

Sul display s'illumina l'indicatore PROGRAM.

Per sintonizzare una stazione preselezionata

1 Selezionare una banda (FM od AM).

2 Selezionare il numero di una delle stazioni predefinite.

Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 7.

• È anche possibile usare i< o

Sul display s'illumina l'indicatore PROGRAM.

Supporti e file riproducibili

Audio CD - File MP3 e WMA registrati su CD-R o CD-RW o in un'unità USB di memoria di massa

Audio CD	CD-R	CD-RW
COMPACT DISC DIGITAL AUDIO	COMPACT DISC DIGITAL AUDIO FSSSDBE	COMPACT DISC DIGITAL AUDIO FSSSDBE

• Questo sistema potrebbe non riprodurre determinati file anche qualora si trovino in un formato tra quelli elencati sopra.
• In questo manuale, nel caso di operazioni su file MP3/WMA, i termini "file" e "traccia" sono equivalenti.
• Avvertenza per la riproduzione di DualDisc: Il dato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Pertanto, non è consigliato l'utilizzo di un dato non DVD di un DualDisc con questo prodotto.
• Microsoft e Windows Media sono marchi o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Riproduzione di un disco

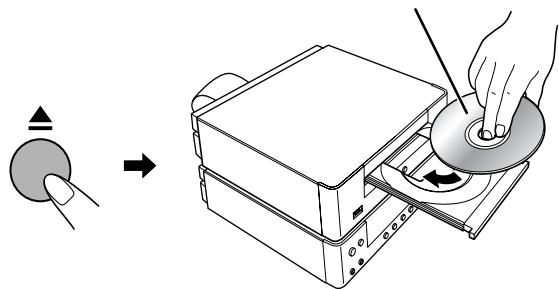

Per inserire un disco

• È possibile inserire un disco anche durante l'ascolto di un'altra sorgente.

Dall'lettore/sintonizzatore: Lato dell'etichetta

Per avviare:	Per la pausa:	Per interrompere:
CD Quando quale sorgente si selezione il disco occorre premere ▲/□.	Per rilasciare, premere nuovamente.

Riproduzione di un'unità USB di memoria di

massa

È possibile collegare al sistema un'unità USB di memoria di massa (ad esempio una memoria flash USB), un lettore audio digitale (DAP).

IMPORTANTE

• Non è possibile collegare un computer al terminale USB MEMORY del sistema.
• Per la connessione USB si raccomanda di usare un cavo USB 2.0 di lunghezza inferiore a 1 metro.
• Prima di collegare o scollegare le unità USB di memoria di massa si raccomanda di regolare il volume al minimo livello.

Collegamento dell'unità USB di memoria di massa

Prima di collegare l'unità USB di memoria di massa si raccomanda di consultarne il manuale.

• Prima di scollegare l'unità USB di memoria di massa se ne deve arrestare la riproduzione.

Per riprodurre i file contenuti nell'unità USB di memoria di massa.

Per avviare:	Per la pausa:	Per interrompere:
USB MEMORY Quando quale sorgente si selezione l'unità USB di memoria di massa occorre premere ➔/Π.	Per rilasciare, premere nuovamente.

• Quando si seleziona USB MEMORY sul display appare l'indicatore USB.

Riproduzione di dischi/file

Per selezionare una traccia/gruppo

Per selezionare una traccia:

Seleziona le tracce successive.

Seleziona le tracce precedenti.

Per selezionare un gruppo (solo MP3/WMA):

Seleziona i gruppi successivi.

Selezione dei gruppi precedenti.

Per individuare una parte particolare

Durante la riproduzione di un disco, tenere premuto finché viene raggiunta la parte desiderata.

Per la riproduzione accelerata in avanti delle tracce.

Per la riproduzione accelerata all'indietro delle tracce.

Per individuare una traccia direttamente e avviare la riproduzione

Per istruzioni sulla selezione dei numeri si prega di vedere la sezione "Selezione dei numeri" a pagina 7.

• Durante la riproduzione di un file MP3 o WMA si possono selezionare esclusivamente le tracce appartenenti al gruppo attuale.

Per visualizzare le informazioni dei tag ID3/WMA

Durante la riproduzione dei file MP3 o WMA...

Sul display appaiono le informazioni di tag ID3/WMA.

Riproduzione da altri apparecchi

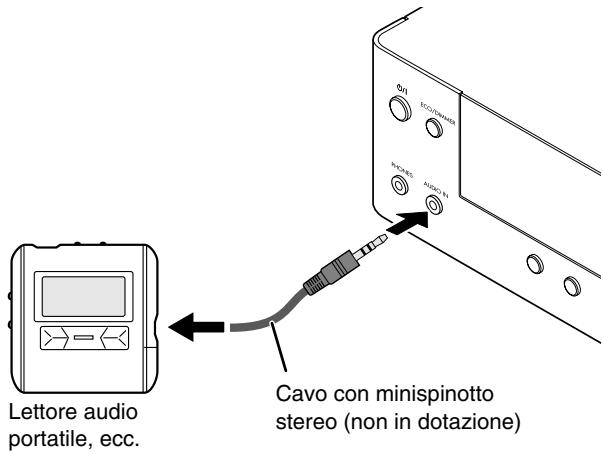

Collegamento di altri apparecchi

Usando un cavo con minispinotto stereo (non in dotazione) è possibile collegare altri apparecchi provvisti di prese di uscita audio analogiche, ad esempio un lettore audio portatile.

IMPORTANTE

• Prima di collegare o scollegare apparecchi, portare sempre il volume su "VOL MIN".

Per selezionare AUDIO IN

AUDIO IN

Avviare la riproduzione dall'apparecchio connesso.

Telecomando

Lettore/sintonizzatore Amplificatore

Regolazione del volume

È possibile regolare il livello del volume da 0 ("VOL MIN") a 31 ("VOL MAX").

Telecomando:	Amplificatore:
+ VOL -	VOLUME +

Per silenziare il volume immediatamente

FADE MUTING

Per ripristinare il volume, premere nuovamente o regolare il livello del volume.

Regolazione del suono

Per rinforzare i suoni bassi—HBS

Con l'effetto Hyper-Bass Sound i bassi subiscono un potenziamento.

Per selezionare la modalità audio

È possibile selezionare una delle 4 modalità SEA (Sound Effect Amplifier).

JAZZ	Frequenze più marcatamente basse per la musica jazz.
POP	Buono per canzoni.
ROCK	Enfatizzza gli alto e i bassi. (impostazione iniziale)
CLASSIC	Buono per musica classica.
Nessuna indicazione	Nessun effetto audio.

Regolazione dell'orologio

Prima di usare il timer giornaliero è necessario regolare l'orologio (vedere a pagina 18). - L'orologio può essere regolato esclusivamente quando il sistema è spento (in standby). 1 Spegnere (in standby) il sistema.

2 Attivare la modalità di regolazione dell'orologio.

2 seg.

CLOCK/ SLEEP

3 Regolare l'ora.

CLOCK/ SLEEP

4 Regolare i minuti.

CLOCK/ SLEEP

L'orologio incorporato inizia a funzionare.

Per controllare l'ora attuale mentre il sistema è acceso

CLOCK/ SLEEP

CT 10:17

Appare per alcuni secondi l'ora.

Se si verifica una perdita di corrente

L'orologio perde l'impostazione e l'indicazione "0:00" inizia a lampeggiare. È necessario impostare nuovamente l'orario.

Spegnimento automatico dell'unità—

Timer di autospegnimento

1 Attivare la modalità sleep timer.

2 seg.

CLOCK/ SLEEP

2 Specificare il tempo di spegnimento (in minuti).

CLOCK/ SLEEP

10→20→30→40→50 OEE←90←80←70←60

(Disattivato)

Per controllare il tempo rimanente prima dello spegnimento

2 seg.

CLOCK/ SLEEP

SLEEP 09

SLEEP

• Se viene premuto il tasto ripetutamente, è possibile modificare il tempo di spegnimento.

Regolazione della luminosità del display

È possibile ridurre la luminosità del display secondo due livelli. Mentre il sistema è acceso...

• L'impostazione di riduzione della luminosità del display opera anche quando il sistema è spento (in standby).

Impostazione della modalità ECO (risparmio energetico)

La selezione della modalità ECO consente di ridurre il consumo energetico spegnendo il display quando il sistema accede alla condizione di standby.

Mentre il sistema è in standby...

Operazioni avanzate con la radio

Telecomando

Ricezione di stazioni FM con il Radio Data System

Il sistema Radio Data System consente alle stazioni FM di trasmettere un segnale supplementare oltre ai normali segnali del programma.

• Quando si sintonizza il sistema su una stazione FM che offre il servizio Radio Data System, l'indicatore RDS si illumina.

Con questo sistema è possibile ricevere i seguenti tipi di segnale Radio Data System.

PS (Program Service)	Mostra i nomi delle stazioni conosciute.
PTY (Program Type)	Mostra il tipo di programma trasmesso.
RT (Radio Text)	Mostra i messaggi di testo trasmessi alla stazione.
Enhanced Other Networks	Fornisce informazioni relative ai tipi di programmi trasmessi da stazioni Radio Data System di reti diverse.

Per visualizzare le informazioni Radio Data System

Mentre si ascolta una stazione FM...

PS	Vengono visualizzati i nomi delle stazioni. Se la stazione non trasmette alcun segnale, sul display viene visualizzato “NO PS”.
PTY	Viene visualizzato il tipo di programma trasmesso. Se la stazione non trasmette alcun segnale, sul display viene visualizzato “NO PTY”.
RT	Vengono visualizzati i messaggi di testo inviati alla stazione. Se la stazione non trasmette alcun segnale, sul display viene visualizzato “NO RT”.

Ricerca di un programma tramite

i codici PTY

È possibile individuare un tipo di programma particolare nelle stazioni predefinite (vedere a pagina 8) specificando i codici PTY.

Per cercare un programma utilizzando i codici PTY

1 Mentre si ascolta una stazione FM...

2 Selezionare un codice PTY.

Vedere Ulteriori informazioni sui codici PTY (vedere a pagina 21).

3 Iniziare la ricerca.

PTY SEARCH

SEARCH

MHz

Il sistema ricerca 20 stazioni FM preimpostate, fermandosi quando trova la stazione richiesta sulla quale si sintonizza.

• Se non viene individuato alcun programma, sul display viene visualizzato "NO FOUND".
• Per terminare la ricerca, premere PTY SEARCH.

Per continuare la ricerca se viene trovata una stazione non desiderata

Mentre le indicazioni sul display stanno lampeggiando, premere nuovamente PTY SEARCH.

Passaggio temporaneo ad un programma di propria scelta in modo automatico

La funzione Enhanced Other Networks (segnalazione altre reti) consente al sistema di passare temporaneamente a una stazione FM predefinita che trasmette un programma di propria scelta (NEWS o INFO).

• Questa funzione opera durante l'ascolto di una stazione FM che fornisce i necessari segnali.

Mentre si ascolta una stazione FM...

NEWS	Notiziari.
INFO	programmi informativi, nel senso più ampio del termine.

Come opera la funzione Enhanced Other Networks:

CASO 1

Se una stazione non sta trasmettendo il programma scelto

Il sistema rimane sintonizzato sulla stazione attuale.

Se una stazione trasmette il programma di propria scelta, il sistema passa automaticamente alla stazione desiderata.

L'indicatore NEWS/INFO inizia a lampeggiare.

Al termine del programma, il sistema ritorna sulla stazione precedentemente sintonizzata, ma la funzione rimane attiva (l'indicatore termina di lampeggiare e rimane acceso).

CASO 2

Se la stazione sintonizzata inizia la trasmissione del programma scelto,

l'indicatore NEWS/INFO inizia a lampeggiare.

Al termine del programma, l'indicatore termina di lampeggiare (la funzione rimane ancora attiva).

Operazioni avanzate con i dischi e le unità USB di memoria di massa

Lettore/sintonizzatore Amplificatore

Programmazione dell'ordine di riproduzione — Riproduzione programmata

È possibile impostare l'ordine di esecuzione delle tracce (fino a 32) prima di iniziare la riproduzione. - Premendo REPEAT si ripete la riproduzione delle tracce programmate.

1. Selezionare una sorgente e arrestare la riproduzione.

2. Prima di avviare la riproduzione, attivare la Riproduzione programmata.

Con i CD audio:

DISPLAY/PROGRAM

Per file MP3/WMA:

3. Selezionare le tracce desiderate per la Riproduzione programmata.

Con i CD audio:

Selezionare una traccia.

Per file MP3/WMA:

(1) Selezionare un gruppo.

(2) Selezionare una traccia.

4 Confermare la selezione.

DISPLAY/PROGRAM

Appare il passo successivo della programmazione.

5 Ripetere i punti 3 e 4 per programmare le altre tracce.

6 Iniziare la riproduzione.

Le tracce selezionate vengono riprodotte nell'ordine programmato.

Per saltare una traccia:	Per la puna:	Per interrompere:
	Per rilasciare, premere nuovamente.

• Durante la riproduzione programmata non è possibile selezionare le tracce con i tasti numerici.

Per visualizzare i contenuti programmati

Mentre sul display appare l'indicatore PROGRAM e la riproduzione è ferma...

Per modificare il programma

Mentre sul display appare l'indicatore PROGRAM e la riproduzione è ferma...

Modifica:

1 Premere ripetutamente DISPLAY/PROGRAM fino a quando appare il passo della programmazione che si desidera modificare. 2 Eseguire i passi 3 e 4 illustrati nelle pagine 15 e 16.

Per aggiungere passaggi al programma:

1 Premere ripetutamente DISPLAY/PROGRAM fino a quando appare "00". 2 Eseguire i passi 3 e 4 illustrati nelle pagine 15 e 16.

Per cancellare l'intero programma:

L'indicatore PROGRAM scompare.

Il contenuto della programmazione si cancella altresì nei seguenti casi:

• Quando si apre il cassetto del disco quando la sorgente selezionata è il disco.
• Quando si scollega l'unità USB di memoria di massa quando è selezionata come sorgente.
• Quando si avvia la riproduzione in ordine casuale.
• Quando si cambia sorgente.
• Quando si spegne il sistema.

Riproduzione in modalità casuale—

Riproduzione casuale

È possibile riprodurre tutte le tracce in ordine casuale.

1 Selezionare una sorgente e arrestare la riproduzione.

2 Avviare la riproduzione casuale. Con i CD audio:

Per file MP3/WMA:

Viene avviata la riproduzione in ordine casuale.

La riproduzione casuale termina quando tutte le tracce sono state riprodotte.

Per saltare una traccia:	Per la punsa:	Per interrompere:
	Per rilasciare, premere nuovamente.

• Durante la riproduzione casuale non è possibile selezionare le tracce con i tasti numerici.

Per uscire dalla riproduzione casuale

• Dalla modalità di riproduzione casuale si può anche uscire premendo.

Ripetizione dell'esecuzione

Riproduzione ripetuta

Il sistema può riprodurre ripetutamente le tracce.

Durante la riproduzione...

Con i CD audio: Per file MP3/WMA:

REPEAT1	Ripete la traccia attuale.
REPEAT	Ripete tutte le trace (oppure il programma se è in corso la riproduzione programmata).
GROUP REPEAT	Ripete tutte le trace del gruppo attuale.

Per impedire l'espulsione del disco—

Blocco bambini

È possibile bloccare il cassetto del disco affinché il disco non possa essere espulso. - Questa funzione è disponibile esclusivamente quando il sistema è acceso.

Mentre il cassetto del disco è chiuso...

Dall'lettore/sintonizzatore e dall'amplificatore

"DISC LOCKED" appare sul display.

Per annullare il blocco, ripetere la stessa procedura.

"DISC UNLOCKED" appare sul display.

Operazioni con il timer giornaliero

Telecomando

Impostazione del timer giornaliero

Utilizzando il timer giornaliero, è possibile svegliarsi ascoltando la musica, ecc.

• Prima d'impostare il timer giornaliero è necessario regolare l'ora. (Vedere a pagina 12.)
• Completare la procedura quando l'indicazione sul display lampeggia.
• Per uscire dall'impostazione del timer, premere secondo necessità.

1 Avviare la modalità d'impostazione del timer giornaliero.

2 seg.

TIMER

2 Impostare l'istante di attivazione.

(1) Regolare le ore.

(2) Impostare quindi i minuti allo stesso modo delle ore.

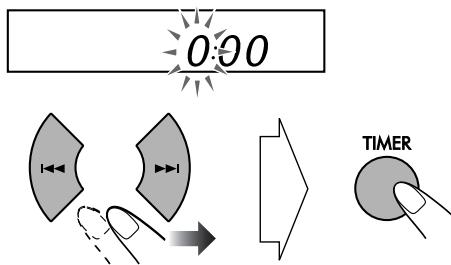

3 Impostare l'istante di disattivazione.

(1) Procedere con l'impostazione dell'istante di disattivazione.

(2) Regolare le ore.

(3) Impostare quindi i minuti allo stesso modo delle ore.

L'istante di attivazione e quello di spegnimento non possono essere regolati alla stessa ora.

4 Selezionare la sorgente di riproduzione.

(1) Procedere con la selezione della sorgente da riprodurre.

(2) Selezionare la sorgente di riproduzione: "DISC", "USB" o "TUNER".

USB MEMORY

FM/AM

TIMER

Se si seleziona "TUNER"

-1 Premere | < | > | per selezionare "AM PRE" o "FM PRE", quindi premere TIMER. -2 Premere ◀ / ▶ fino a selezionare il numero di predefinizione desiderato e quindi premere TIMER.

5 Attivare il timer giornaliero.

TIMER

FM

87.50 MHz

Sul display appare l'indicatore ⊕ (timer) e sull'amplificatore s'illumina la spia TIMER.

6 Spegnere il sistema.

Disattivazione del timer giornaliero

Quando si accende il sistema...

TIMER

L'indicatore ⊙ (timer) del display e la spia TIMER dell'amplificatore si spengono.

m

• Quando si attivano sia il timer giornaliero sia quello di autospegnimento, il sistema si spegne al sopraggiungere dell'istante di disattivazione più vicino.

Come funziona il timer giornaliero

Quando si seleziona il timer giornaliero, sul display appare l'indicatore ⑦ (timer) e la spia TIMER dell'amplificatore s'illumina di rosso. Il timer giornaliero si attiva ogni giorno alla stessa ora fino a quando non lo si disattiva manualmente.

All'istante dell'attivazione

Il sistema si accende, si sintonizza sulla stazione specificata oppure inizia la riproduzione della sorgente indicata.

• Il volume audio aumenta gradualmente sino al livello regolato durante l'ultimo ascolto. (Massimo livello di volume: Vol. 16)
• Mentre il timer giornaliero è in funzione, sul display lampeggia l'indicatore di timer .
• Per non annullare il timer giornaliero, è possibile modificare la sorgente o regolare il volume dopo l'avvio della riproduzione in modalità del timer giornaliero.

All'istante della disattivazione

Il sistema ferma la riproduzione e si spegne (in standby).

L'impostazione del timer giornaliero rimane memorizzata fino a quando viene modificata.

Ulteriori informazioni su questo sistema: Operazioni giornaliere — Riproduzione (vedere le pagine da 7 a 10)

Ascolto della radio:

• Se viene memorizzata una stazione in un numero predefinito già occupato, la stazione memorizzata in precedenza verrà cancellata.
• Se viene scollegato il cavo di alimentazione oppure se manca la corrente, le stazioni predefinite verranno cancellate in pochi giorni. In tal caso sarà necessario memorizzare nuovamente le stazioni.

Supporti e file riproducibili:

• Questo sistema non consente la riproduzione di dischi "packet write".
• Per la riproduzione di file MP3/WMA...
• Per i dischi MP3/WMA è necessario un tempo di lettura maggiore rispetto ai CD regolari. (Esso dipende dalla complessità della configurazione dei file e dei gruppi.)
• Alcuni file MP3/WMA di cui non è possibile la riproduzione verranno ignorati. Ciò è dovuto al loro processo di registrazione e alle condizioni di registrazione.
• Al momento della creazione di dischi MP3/WMA, utilizzare il formato disco ISO 9660 Level 1 o 2.
• Questo sistema consente la riproduzione di file MP3/WMA con estensione .mp3/.wma (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• Alcuni caratteri o simboli non appariranno correttamente sul display. Per i nomi di file il numero massimo di caratteri visualizzati sul display è 32 (esclusa l'estensione), perché per i tag ID3 è 30.
• Per la creazione di file MP3/WMA, si consigliano una frequenza di campionamento da 44,1 kHz e una velocità di conversione di 128 kbps.
• Questo sistema riconosce un totale di 999 tracce e 500 gruppi. Una volta superato il numero massimo, le tracce e i gruppi eccedenti non verranno riconosciuti.
• Il sistema ignora le cartelle che non contengono tracce MP3/WMA.
• L'ordine di riproduzione delle tracce MP3/WMA può differire da quello desiderato per la registrazione. Il sistema ignora le cartelle che non contengono tracce MP3/WMA.
• Per la riproduzione dei file contenuti nell'unità USB di memoria di massa...
• Da questo sistema non è possibile inviare alcun dato all'unità USB di memoria di massa.
• Si deve collegare direttamente al sistema un'unità USB di memoria di massa alla volta. Non fare uso di centraline hub USB.
• Questo sistema non consente la riproduzione delle tracce codificate o crittografate con metodi particolari.
• La batteria dell'unità USB di memoria di massa viene ricaricata quando il sistema è acceso.
• Questo sistema non è in grado di riconoscere le unità USB di memoria di massa con caratteristiche di alimentazione elettrica superiori a 5V / 500mA .
• Questo sistema è compatibile con lo standard di comunicazione USB 2.0 Full-Speed.
• Non è possibile riprodurre file di dimensione superiore a 2 GB.
• Durante la riproduzione di file caratterizzati da un'elevata velocità di trasferimento si potrebbe verificare la perdita di alcune porzioni d'audio.
• Il sistema potrebbe non riuscire a riconoscere determinate unità USB di memoria di massa, oppure esse potrebbero non funzionare correttamente.
• I formati compatibili sono FAT16 e FAT32.
• JVC non accetta alcuna responsabilità per l'eventuale perdita di dati che potrebbe verificarsi nell'unità USB di memoria di massa durante l'utilizzo del sistema.

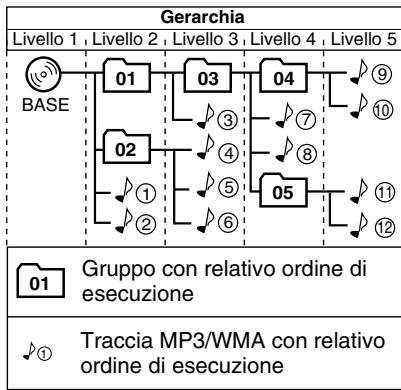

Configurazione di gruppi/tracce MP3/WMA

Il sistema riproduce le tracce MP3/WMA nel modo seguente. L'ordine di riproduzione indicato in figura è valido per le tracce MP3 e WMA registrate su disco.

• Le tracce MP3 o WMA contenute in una unità USB di memoria di massa potrebbero essere riprodotte in modo diverso.

Riproduzione da altri apparecchi

• Se l'uscita audio dell'altra unità non ha un minispinotto stereo a spillo, usare un adattatore per convertire il vostro minispinotto a spillo nella spina posseduta dall'uscita audio. Fare riferimento ai manuali forniti con l'apparecchiatura.

Operazioni giornaliere—Regolazioni audio e generali (vedere le pagine da 11 e 12)

Regolazione del volume:

• Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

Regolazione del suono:

• Questa funzione influisce anche sul suono in uscita delle cuffie.

Regolazione dell'orologio:

• I numeri "0:00" lampeggeranno sul display finché l'impostazione dell'orologio non sarà terminata. L'orologio può perdere o guadagnare 1 o 2 minuti al mese. In tal caso è necessario regolare nuovamente l'orologio.

Operazioni avanzate con la radio (vedere le pagine da 13 a 14)

Descrizione dei codici PTY

NEWS: Notiziario

AFFAIRS: Programmi di approfondimento su notizie o fatti di attualità

INFO: Programmi su servizi sanitari, previsioni del tempo, ecc.

SPORT: Eventi sportivi

DRAMA: Sceneggiati radiofonici

CULTURE: Programmi di cultura nazionale o regionale

SCIENCE: Programmi di scienze naturali e tecnologia

VARIED: Altri programmi, come commedie o cerimonie

POP M: Musica pop

ROCK M: Musica rock

EASY M: Musica medlica (detta in genere "di facile ascolto")

LIGHT M: Musica leggera

CLASSICS: Musica classica

OTHER M: Altra musica

WEATHER: Informazioni meteorologiche

FINANCE: Notiziari commerciali, economici, di borsa, ecc.

CHILDREN: Programmi di intrattenimento per bambini

SOCIAL: Programmi su attività sociali

RELIGION: Programmi basati su vari aspetti della fede religiosa, sull'etica o sulla natura dell'esistenza

PHONE IN: Programmi in cui gli ascoltatori possono esprimere la propria opinione telefonicamente o in pubblico

TRAVEL: Programmi su destinazioni di viaggio, pacchetti turistici, idee e opportunità per le vacanze

LEISURE: Programmi incentrati su attività ricreative, ad esempio giardinaggio, cucina, pesca, ecc.

JAZZ: Musica jazz

COUNTRY: Musica country

NATION M: Musica popolare contemporanea di altre nazioni o aree geografiche, nella lingua delle aree di provenienza

OLDIES: I classici della musica pop

FOLK M: Musica folk

DOCUMENT: Programmi documentari presentati in uno stile investigativo

TEST: Segnale di prova per verificare l'idoneità delle apparecchiature per la ricezione degli annunci di emergenza

ALARM: Annunci di emergenza

NONE: Nessun tipo di programma disponibile, programma non definito oppure programma difficile da assegnare ad un tipo specifico

Operazioni avanzate con i dischi e le unità USB di memoria di massa (vedere le pagine da 15 a 17)

Programmazione dell'ordine di esecuzione — Riproduzione programmata:

• Se si tenta di programmare la traccia numero 33, viene visualizzata sul display la dicitura "PROGFULL".

Operazioni con il timer giornaliero (vedere le pagine da 18 e 19)

• Se viene scollegato il cavo di alimentazione o nel caso in cui manchi la corrente, l'impostazione del timer verrà annullata. Sarà necessario impostare nuovamente prima l'orologio, quando il timer.

Localizzazione dei guasti

In caso di problemi con il sistema, prima di rivolgersi all'assistenza tecnica controllare se l'elenco presente contiene la soluzione al problema.

Generali:

Il sistema non si accende.

⇒ Il collegamento del cavo di controllo è allentato (vedere a pagina 5).

Le regolazioni o le impostazioni vengono cancellate improvvisamente prima di completare l'operazione.

⇒ Esiste un limite di tempo. Quindi è necessario ripetere la procedura.

È impossibile eseguire alcune operazioni.

⇒ Il microprocessore incorporato non funziona correttamente a causa di interferenze elettriche esterne. Scollegare il cavo di alimentazione dalla presa e collegarlo nuovamente.

È impossibile utilizzare il telecomando per gestire il sistema.

⇒ Il segnale del telecomando incontra un ostacolo prima di raggiungere il sensore sul sistema. ⇒ Puntare il telecomando al sensore remoto sul pannello anteriore. ⇒ Avvicinarsi al sistema. ⇒ Le batterie sono scariche.

Non si sente alcun suono dai diffusori.

⇒ I collegamenti dei diffusori non sono corretti o sono allentati (vedere a pagina 5). ⇒ Le cuffie sono collegate (vedere a pagina 7).

Operazioni con la radio:

L'ascolto di trasmissioni è disturbato da interferenze.

⇒ I collegamenti dell'antenna non sono corretti o sono allentati (vedere a pagina 5). ⇒ L'antenna a telaio AM è troppo vicina al sistema. ⇒ L'antenna FM non è stata estesa o posizionata correttamente.

Riproduzione di dischi e di unità USB di memoria di massa:

⇒ Il disco è capovolto. Reinserire il disco nel lettore con l'etichetta rivolta verso l'alto.

Non viene visualizzato il tag ID3 di un file MP3.

⇒ I tag ID3 sono disponibili nella versione 1 e 2. Questo sistema può migliorare solo i tag ID3 versione 1.

I gruppi e le tracce non vengono eseguiti nel modo previsto.

⇒ L'ordine di riproduzione viene determinato al momento della registrazione dei gruppi e delle tracce. Esso dipende infatti dal programma applicativo impiegato per la scrittura dei file.

L'audio del disco non viene riprodotto in modo omogeneo.

⇒ Il disco è graffiato o sporco.

Non è possibile aprire il cassetto del disco.

⇒ Il blocco bambini è attivo. "DISC LOCKED" appare sul display (vedere a pagina 17).

Operazioni con il timer giornaliero:

Il timer giornaliero non funziona.

⇒ Il sistema è stato acceso all'istante dell'attivazione del timer. Il timer giornaliero funziona solo quando viene spento il sistema. ⇒ Potrebbe essersi verificata una caduta di tensione. Impostare nuovamente l'orologio, quando il timer.

"INVALID" appare sul display.

⇒ L'istante di attivazione e quello di spegnimento sono regolati alla stessa ora. Li si deve regolare a ore diverse.

Manutenzione

Per ottenere le migliori prestazioni dal sistema, mantenere i dischi ed i meccanismi puliti.

Manipolazione dei dischi

• Per rimuovere il disco dalla custodia, tenerlo per il bordo e premere leggermente nel foro centrale.
• Non toccare la superficie lucida del disco; non piegarlo.
• Dopo l'uso, riporre il disco nella custodia per evitare di danneggiarlo.
• Fare attenzione a non graffiare la superficie del disco.
• Evitare l'esposizione alla luce solare diretta, a temperature estreme e all'umidità.

Per pulire il disco:

Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Maneggio delle unità USB di memoria di massa

• Non si deve toccare il connettore USB.
• Si deve fare attenzione a non danneggiare il connettore USB.
• Dopo l'uso, per impedire che il connettore USB si danneggi si suggerisce di riapplicarvi il coperchio o di farlo rientrare nell'unità.

Pulizia del sistema

• Eliminare le macchie con un panno morbido. Se il sistema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; poi asciugare con un panno asciutto.
• Per evitare di deteriorare, danneggiare o rimuovere la vernice dal sistema, fare attenzione a quanto segue:
• NON usare panni ruvidi.
• Pulire sempre delicatamente.
• NON usare solvente benzina.
• NON utilizzare sostanze volatili, per esempio insetticidi.
• NON lasciare plastica o gomma a contatto con le superfici dell'unità per lungo tempo.

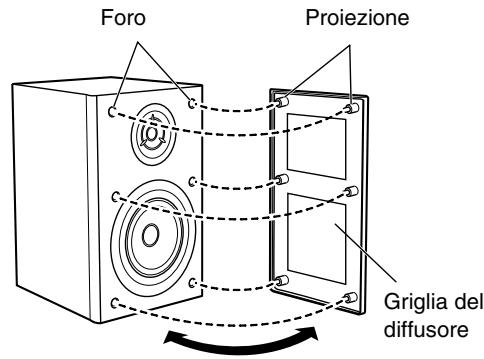

Per rimuovere le schermature dei diffusori

Specifiche

Amplificatore (AX-UXTB3)

Potenza uscita:

20 W per canale, min. RMS,

pilotato a 6Ω a 1kHz con non

oltre il 10% di distorsione

armonica complessiva. (IEC268-3)

Diffusori/impedenza:

6 Ω - 8 Ω

Lettore/sintonizzatore (XT-UXTB3)

Sezione sintonizzatore

Gamma di sintonizzazione FM:

da 87,50 MHz a 108,00 MHz

Gamma di sintonizzazione AM (MW):

da 522 kHz a 1629 kHz

Sezione lettore CD

Condizioni di misura:

2 W secondo le IEC-A

Gamma dinamica:

75 dB

Rapporto segnale/interferenza:

75 dB

Fluttuazione e wow:

non misurabile

Terminali

AUDIO IN:

Sensibilità d'ingresso/impedenza:

250 mV/50 kΩ

USB MEMORY:

Specifiche USB

compatibile con l'interfaccia USB

2.0 Full Speed

Apparecchi compatibili:

di tipo per memorizzazione di massa

sistema di file compatibile:

FAT16, FAT32

Potenza uscita:

5 VCC = 500 mA

Generali

Alimentazione: 230 V c.a. ~ 50 Hz

Consumo di energia: 50 W (in funzionamento)

0,9 W (in standby/nella modalità ECO)

Peso (approssimativo):

Lettore/sintonizzatore: 1,14 kg

Amplificatore: 2,92 kg

Diffusori (SP-UXTB3)

Bass-reflex a 2 vie

Unità diffusore:

Tweeter: cono da 4 cm × 1

Woofer: cono da 10 cm × 1

Impedenza: 6 Ω

Peso (approssimativo): 1,5kg ciascuno

Accessori in dotazione

Vedere a pagina 3.

Design e specifiche soggetti a modifiche senza preavviso.

Indice delle parti

Vedere le pagine relative per l'uso dei tasti e dei comandi.

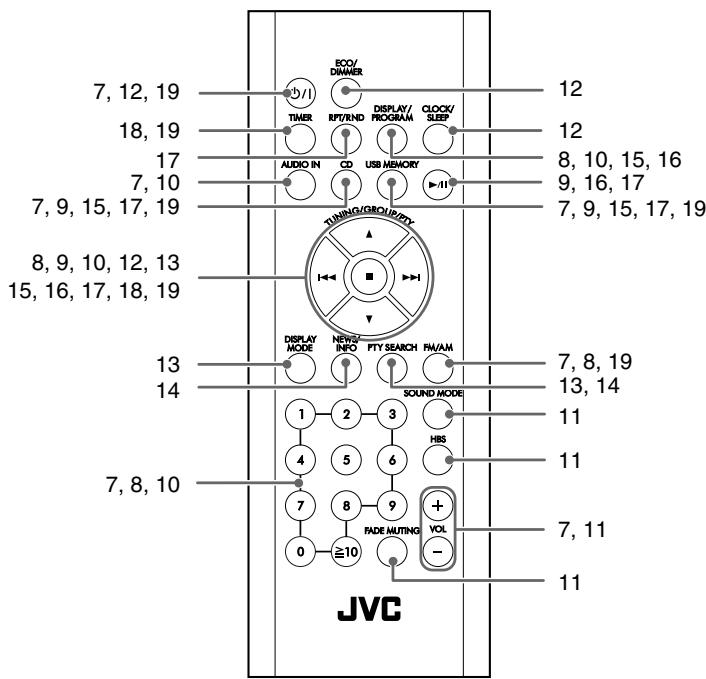

Telecomando

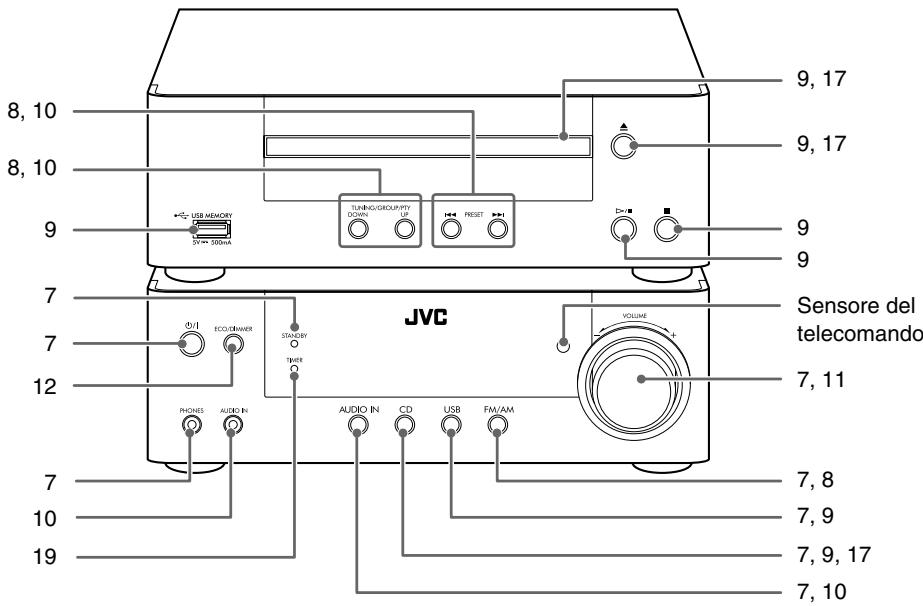

Lettore/sintonizzatore Amplificatore

JVC
