Marke	JVC
Modell	UX-TB3
Produkttyp	Audiosystem (Hi-Fi-Anlage) mit CD-Player, FM/AM-Tuner, USB-Anschluss
Ausgangsleistung	20 W pro Kanal RMS unter 6 Ω (IEC268-3)
Stromversorgung	Netzstrom 230 V~ 50 Hz
Stromverbrauch	Betrieb: 50 W; Standby (Display an): 10 W; Standby (ECO-Modus): 0,9 W
Gewicht (Verstärker)	2,92 kg
Gewicht (Player/Tuner)	1,14 kg
Gewicht (Lautsprecher)	jeweils 1,5 kg
Lautsprecherabmessungen (B × H × T)	170 × 250 × 160 mm
Lautsprecherimpedanz	6 Ω
Lautsprechertyp	2-Wege, Bassreflex
Hauptfunktionen	CD-Audio-, MP3/WMA-Wiedergabe; USB-Wiedergabe; FM/AM-Radio mit RDS; Programmierung der Wiedergabe; täglicher Timer; Sleep-Timer; ECO-Modus; Kopfhörer
Pflege und Reinigung	Ein weiches, trockenes oder leicht mit einer milden Reinigungslösung angefeuchtetes Tuch verwenden. Keine Lösungsmittel oder harte Gegenstände verwenden.
Sicherheit	Gerät nicht öffnen; nicht Regen oder Feuchtigkeit aussetzen; ausreichende Belüftung sicherstellen; vor Reinigung oder längerem Nichtgebrauch vom Netz trennen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen qualifiziertem Personal.
Allgemeine Informationen	Entspricht den europäischen Richtlinien. Vertreter: JVC Technical Services Europe GmbH, Deutschland.

Häufig gestellte Fragen - UX-TB3 JVC

Wie stelle ich die Uhr ein?

Schalten Sie die Anlage aus (Standby). Drücken Sie CLOCK/SLEEP für 2 Sekunden, dann stellen Sie die Stunden und Minuten mit den Zifferntasten oder den Tasten / ein. Bestätigen Sie mit CLOCK/SLEEP.

Wie speichere ich Radiosender?

Stimmen Sie den gewünschten Sender ein, drücken Sie dann DISPLAY/PROGRAM, um in den Auswahlmodus der Speicherplatznummer zu gelangen. Wählen Sie eine Nummer (1-20 FM oder 1-10 AM) mit den Zifferntasten und drücken Sie erneut DISPLAY/PROGRAM zum Speichern.

Wie verwende ich den täglichen Timer?

Stellen Sie sicher, dass die Uhr eingestellt ist. Drücken Sie TIMER für 2 Sekunden. Stellen Sie die Einschaltzeit, die Ausschaltzeit und dann die Quelle (DISC, USB oder TUNER) ein. Drücken Sie abschließend TIMER, um den Timer zu aktivieren.

Warum wird der Ton bei der CD-Wiedergabe unterbrochen?

Dies kann an einem zerkratzten oder schmutzigen Datenträger liegen. Reinigen Sie die Disc mit einem weichen Tuch in geraden Linien von der Mitte nach außen. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Disc.

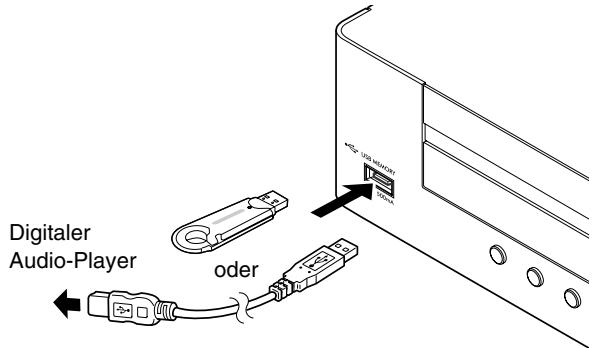

Wie schließe ich ein USB-Gerät an?

Schließen Sie das USB-Gerät direkt an die vordere USB MEMORY-Buchse an. Verwenden Sie bei Bedarf ein USB 2.0-Kabel von weniger als 1 m Länge. Stellen Sie sicher, dass die Wiedergabe gestoppt ist, bevor Sie das Gerät trennen. Die Anlage erkennt FAT16/FAT32-Datenträger.

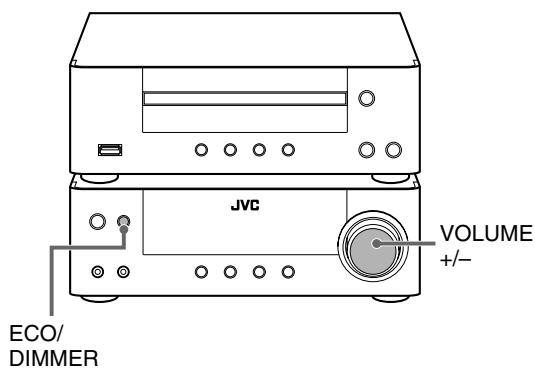

Wie aktiviere ich den ECO-Modus?

Wenn sich die Anlage im Standby befindet, drücken Sie ECO/DIMMER, um das Display auszuschalten und den Stromverbrauch auf 0,9 W zu reduzieren. Drücken Sie erneut, um das Display wieder zu aktivieren.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie, ob sich kein Hindernis zwischen der Fernbedienung und dem Sensor am Verstärker befindet. Nähern Sie sich dem Gerät. Ersetzen Sie ggf. die CR2025-Lithiumbatterie unter Beachtung der Polarität.

Wie stelle ich die Lautstärke ein und schalte den Ton stumm?

Verwenden Sie die Tasten VOLUME + / - am Verstärker oder der Fernbedienung. Die Lautstärke reicht von 0 (VOL MIN) bis 31 (VOL MAX). Um den Ton vorübergehend stummzuschalten, drücken Sie MUTING; erneutes Drücken stellt den Ton wieder her.

Kann ich einen Kopfhörer verwenden?

Ja, schließen Sie einen Kopfhörer mit 3,5-mm-Klinkenstecker an die PHONES-Buchse des Verstärkers an. Der Ton der Lautsprecher wird dann ausgeschaltet. Reduzieren Sie die Lautstärke, bevor Sie den Kopfhörer anschließen.

Wie pflege ich das Gerät?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit einer milden Reinigungslösung und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Verdünner, Alkohol oder Insektizide.

BEDIENUNGSANLEITUNG UX-TB3 JVC

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Die / Taste kann in keiner Stellung zur Unterbrechung der Stromversorgung verwendet werden.

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab).

Der Netzstecker oder ein Gerätestecker wird zum Abtrennen des Geräts verwendet, das abgetrennte Gerät bleibt ständig betriebsbereit.

• Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY rot.
• Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte.

Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ACHTUNG

Ein übermäßiger Schalleistungspegel der Kopfhörer kann zu Gehörschäden führen.

ACHTUNG:

Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer o. Ä. ausgesetzt werden.

ACHTUNG

Das Typenschild befindet sich außen auf der Geräteunterseite.

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen und nicht das Gehäuse öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und/oder unsichtbare Laserstrahlung der Klasse 1M bei offenen Abdeckungen. Nicht direkt mit optischen Instrumenten betrachten.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

Sehr geehrter Kunde, sehr geehrte Kundin,

Dieses Gerät stimmt mit den gültigen europäischen

Richtlinien und Normen bezüglich elektromagnetischer

Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Deutschland

Sehr geehrte Kundin, sehr geehrter Kunde,

Vorsicht: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden soll das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite: Hindernisfrei und gut zugänglich.
2. Seitenwände/Oberseite/Rückwand: Hindernisfrei in allen gegebenen Abständen (siehe Abbildung).
3. Unterseite: Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie Blei enthält.

[Europäische Union]

Diese Symbole zeigen an, dass elektrische bzw. elektronische Altgeräte und Batterien mit diesem Symbol nicht als normaler Haushaltsabfall entsorgt werden dürfen. Stattdessen müssen die Produkte zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung sowie den Richtlinien 2002/96/EG und 2006/66/EG einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte und Batterien zugeführt werden.

Die korrekte Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die Gesundheit, welche durch unsachgemäße Behandlung der Produkte auftreten können.

Weitere Informationen zu Sammelstellen und dem Recycling dieser Produkte erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

[Geschäftskunden]

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, auf der Sie Informationen zur Rücknahme des Produkts finden.

[Andere Länder außerhalb der Europäischen Union]

Diese Symbole sind nur in der Europäischen Union gültig. Wenn Sie diese Produkte entsorgen möchten, halten Sie sich bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung von alten elektrischen bzw. elektronischen Geräten und Batterien.

Herzlichen Glückwunsch zum Kauf eines JVC-Produkts. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte alle Anweisungen sorgfältig durch, um sicherzustellen, dass Sie alle Einzelheiten verstanden haben und die bestmögliche Leistung des Geräts erhalten.

Vorsichtsmaßregeln

Aufstellung

• An einem Ort aufstellen, der eben, trocken und nicht zu warm oder zu kalt ist—zwischen 5°C und 35°C.
• Stellen Sie die Anlage an einem Ort mit ausreichender Lüftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Lautsprecher vom Fernsehgerät fern, um Störungen mit dem Fernsehgerät zu vermeiden.

Betriebsstromquellen

• Beim Abtrennen der Anlage von der Wandsteckdose ziehen Sie immer am Stecker und nicht am Netzkabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf den Linsen in der Anlage kann sich in den folgenden Fällen bilden:

• Beim starken Aufheizen eines Raums in einem feuchten Raum
• Wenn die Anlage direkt von einem kalten an einen warmen Ort gebracht wird

In diesem Fall kann eine Fehlfunktion in der Anlage auftreten. In diesem Fall lassen Sie die Anlage einige Stunden lang stehen, bis die Feuchtigkeit verdampft, ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Zur Sicherheit müssen Sie folgende Gegenstände beachten:

• Stellen Sie sicher, dass für gute Lüftung um das Hauptgerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung der Anlage verursacht werden.
• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. Wenn diese durch z.B. eine Zeitung oder ein Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstiges

• Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker ab und wenden sich an ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen Sie die Anlage NICHT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

• Wenn Sie diese Anlage über längere Zeit nicht verwenden, ziehen Sie den Netzstecker von der Wandsteckdose ab.

Falls etwas schiefgeht, ziehen Sie den Netzstecker ab und wenden sich an ihren Fachhändler.

Wie Sie diese Anleitung lesen

Um diese Anleitung so einfach und leicht verständlich wie möglich zu halten, haben wir folgendes Format verwendet:

• Tasten und Bedienungsvorgänge werden erklärt, wie in der Tabelle unten gezeigt. In dieser Anleitung wird in erster Linie die Bedienung mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen tragen.
• Einige zugehörige Tipps und Hinweise werden später in den Abschnitten "Weitere Informationen zu dieser Anlage" und "Störungssuche" gegeben, aber nicht im gleichen Abschnitt, wo die Bedienungsschritte erklärt werden. Wenn Sie mehr über die Funktionen wissen möchten oder wenn Zweifel an den Funktionen bestehen, gehen Sie zu den betreffenden Abschnitten und schlagen Sie dort die Antworten nach.

	Zeigt an, dass Sie die Taste kurz drücken.
→	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie eine der Tasten drücken.
2 s.	Zeigt an, dass Sie die Taste für eine gegebene Sekundenzahl gedrückt halten. ·Die Zahl im Pfeil zeigt die Länge des Drückens an (in thisem Beispiel 2 Sekunden). ·Wenn sich keine Zahl im Pfeil befindet, halten Sie die Taste gedrückt bis der gesamte Vorgang beendet ist oder das gewünschte Ergebnis erhalten wurde.
	·Zeigt an, dass Sie den Regler in die angegebeneichtigung(en) drehen.

Zeigt an, dass dieser Vorgang nur über die Fernbedienung möglich ist.

Erste Schritte. 3

Schritt 1: Auspacken 3 Schritt 2: Vorbereitung der Fernbedienung 3 Schritt 3: Herstellen von Anschlüssen 4

Vor dem Betrieb der Anlage. 6

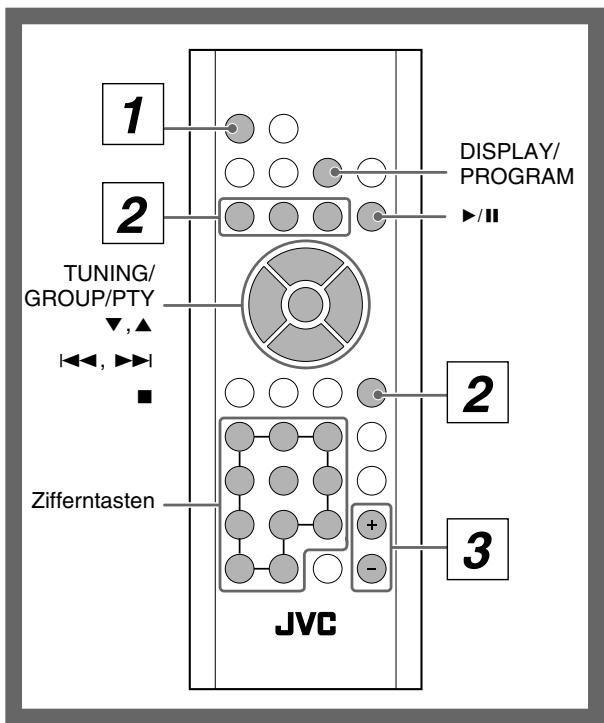

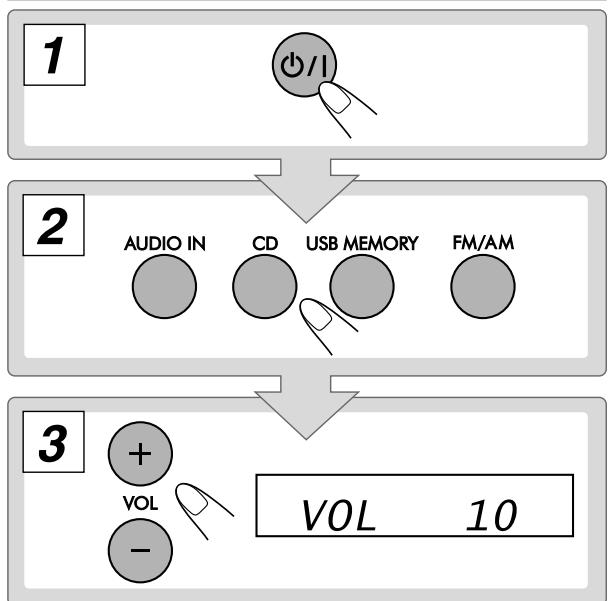

Tägliche Bedienung—Wiedergabe 7

Rundfunkempfang 8 Abspielbare Medien und Dateien 9 Wiedergabe einer Disc. 9 Wiedergabe eines USB-Massenspeichergeräts 9 Wiedergabe von Discs/Dateien 10 Wiedergabe von anderen Geräten 10

Tägliche Bedienung—Klang u. andere

Einstellungen 11

Einstellen der Lautstärke 11 Einstellen des Klangs. 11 Einstellung der Uhr. 12 Automatisches Ausschalten-Einschlaf-Timer 12 Anpassen der Displayhelligkeit 12 Einstellen auf ECO-Modus (Sparbetrieb) 12

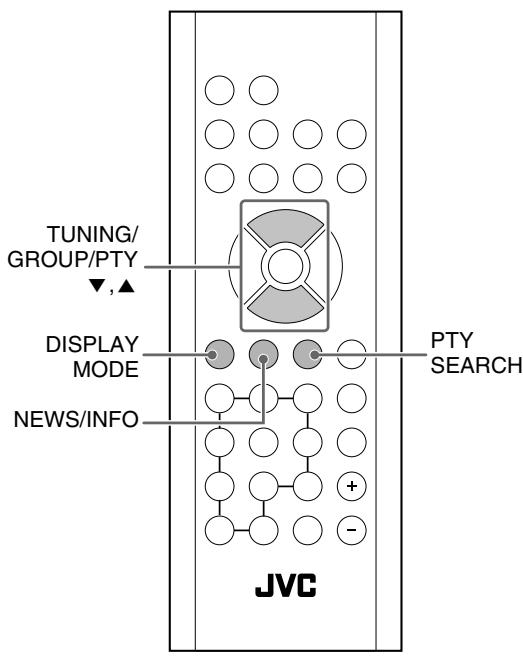

Erweiterte Radiofunktionen 13

Empfang von UKW-Sendern mit Radio Data System ...13

Suchen eines Programms mit PTY-Codes 13

Kurzfristig automatisch zu einem Programm ihrer Wahl umschalten. 14

Erweiterte Disc/USB-Massenspeichergerät

Bedienverfahren 15

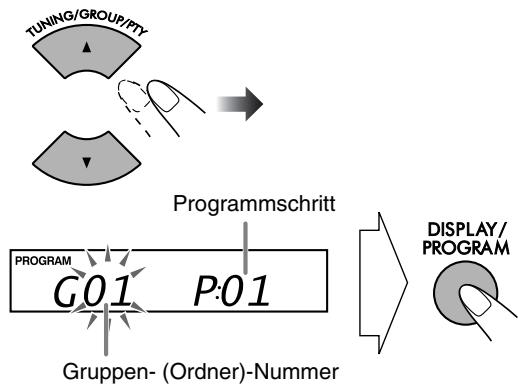

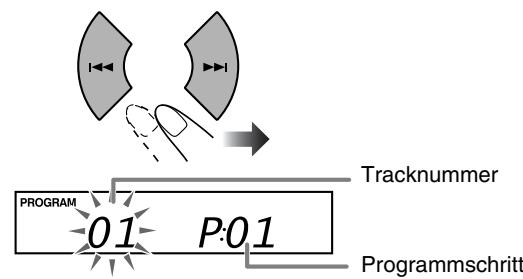

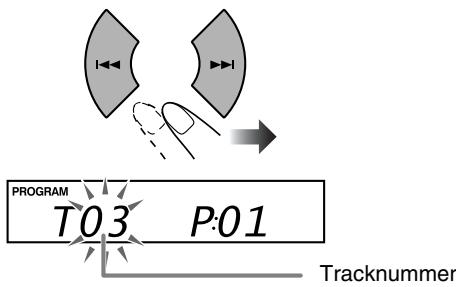

Programmierung der Wiedergabereihenfolge Programmwiedergabe 15 Zufällige Wiedergabe—Zufallswiedergabe. 17 Wiederholt abspielen—Wiederholwiedergabe 17 Sperre der Disc-Ausgabe—Kindersperre 17

Programmierung der Wiedergabereihenfolge Programmwiedergabe 15 Zufällige Wiedergabe – Zufallswiedergabe 17 Wiederholt abspielen – Wiederholwiedergabe 17 Sperre der Disc-Ausgabe – Kindersperre 17

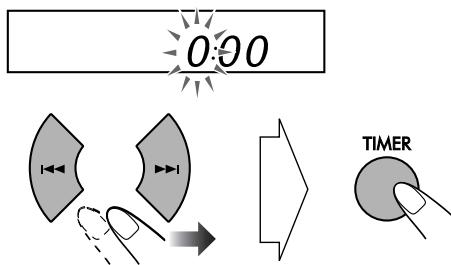

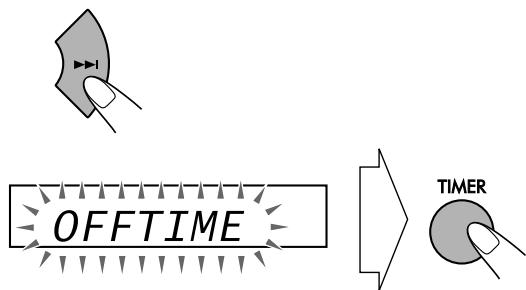

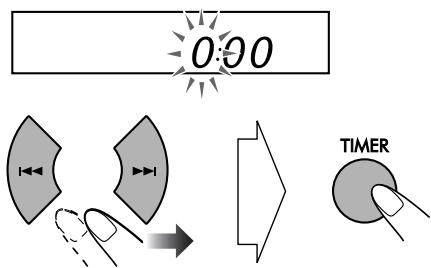

Einstellung des Täglich-Timers 18

Zusätzliche Information 20

Weitere Informationen zu dieser Anlage 20 Störungssuche 21 Wartung 22 Technische Daten 23 Teile-Index 24

Weitere Informationen zu dieser Anlage 20 Störungssuche 21 Wartung 22 Technische Daten 23 Teile-Index 24

Schritt 2: Die Fernbedienung vorbereiten.

Schritt 3: Das Steuerkabel anschließen. Dann die Antennen und Lautsprecher anschließen. (Siehe Seite 4 und 5.)

Schritt 3: Das Steuerkabel anschließen. Dann die Antennen und Lautsprecher anschließen. (Siehe Seite 4 und 5.)

Schließlich den Netzstecker einstecken. Jetzt können Sie die Anlage bedienen.

Nach dem Auspacken prüfen Sie, ob die folgenden Artikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jedes mitgelieferten Stücks an.

Nach dem Auspacken prüfen Sie, ob die folgenden Artikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jedes mitgelieferten Stücks an.

UKW-Antenne (1) - MW-Rahmenantenne (1) Fernbedienung (1)

(Eine Lithiumknopfbatterie Typ CR2025 wurde ab Werk eingesetzt.)

Falls ein Artikel fehlt, wenden Sie sich sofort an Ihren Fachhändler.

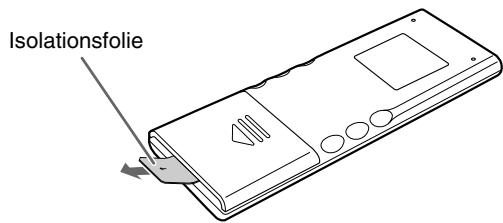

Schritt 2: Vorbereitung der Fernbedienung

Bei der ersten Verwendung der Fernbedienung ziehen Sie die Isolationsfolie heraus.

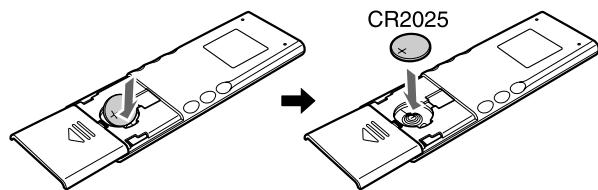

Ersetzen der Batterie in der Fernbedienung

Wenn die Reichweite oder Wirksamkeit der Fernbedienung abnimmt, muss die Batterie ausgewechselt werden.

Legen Sie Batterien in die Fernbedienung unter Beachtung der richtigen Polung (+ und -) ein.

• Umwickeln Sie die Batterie beim Entsorgen oder Lagern mit Klebeband und Isolierstoff.

ACHTUNG

Explosionsgefahr, wenn Batterie falsch eingesetzt wird. Nur durch denselben oder entsprechenden Typ ersetzen.

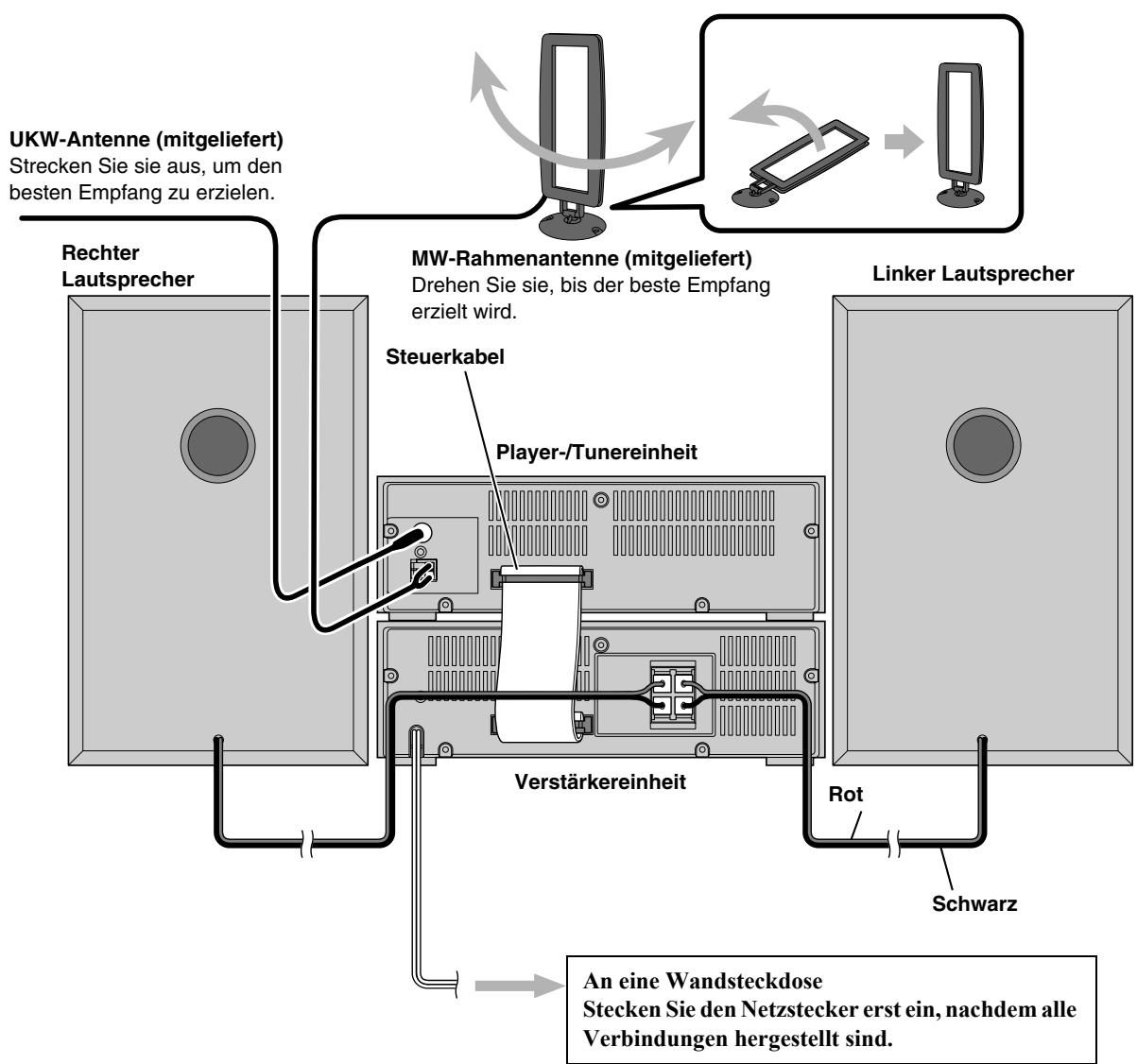

Schritt 3: Herstellen von Anschlüssen

Wenn Sie detailliertere Informationen benötigen, siehe Seite 5.

Schalten Sie alle Komponenten vor dem Herstellen von Verbindungen aus.

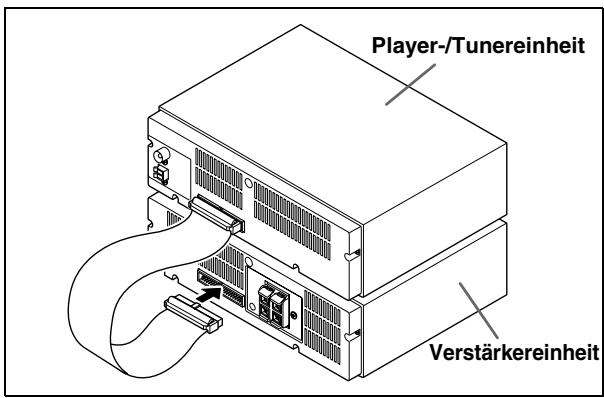

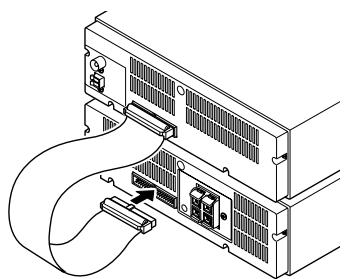

Zum Anschließen des Steuerkabels

Das Steuerkabel ist ab Werk an der Player-/Tunereinheit angeschlossen. Schließen Sie es an die Verstärkereinheit an.

• Wenn der Veränderer und die Player-/Tunereinheit nicht mit dem Steuerkabel verbunden sind, können Sie die Anlage nicht bedienen.
• Sie können die Player-/Tunereinheit an der Seite der Verstärkereinheit aufstellen.

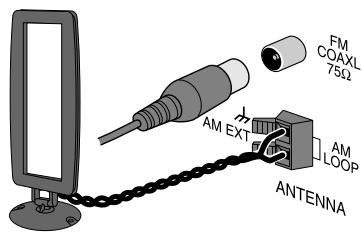

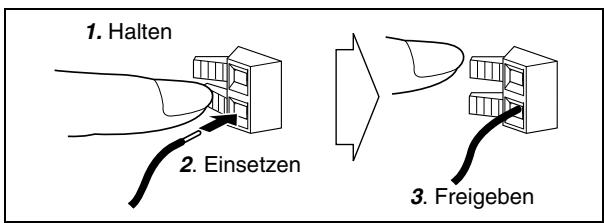

Zum Anschließen der MW-Rahmenantenne

Achten Sie darauf, den Draht richtig anzuschließen.

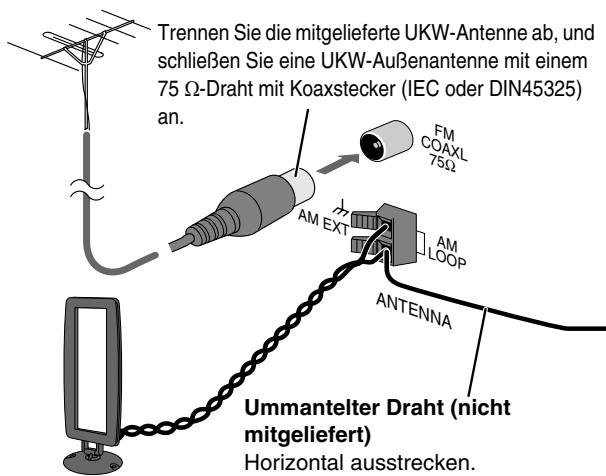

Für besseren UKW/MW-Empfang UKW-Außenantenne (nicht mitgeliefert)

MW-Rahmenantenne angeschlossen lassen.

• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außerdem die Antenne von Metallteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

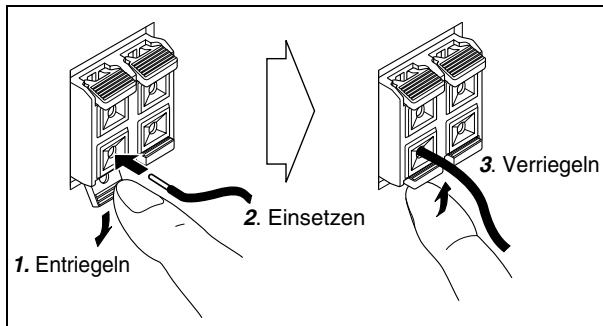

Zum Anschließen der Lautsprecherkabel

Stellen Sie sicher, dass beide Lautsprecher richtig und fest angeschlossen sind.

Beim Anschließen der Lautsprecherkabel achten Sie auf richtige Polung der Lautsprecherklemmen: Das schwarze Kabel an (-) , das rote Kabel an (+) .

• NICHT mehr als einen Lautsprecher an jeder Klemme anschließen.
• NICHT zulassen, dass der Leiter der Lautsprecherkabel metallische Teile der Anlage berührt.

• Wenn der MW-Rahmenantennendraht oder die Lautsprecherkabel mit Vinyl isoliert sind, isolieren Sie die Spitze des Antennendrahts oder Lautsprecherkabels durch Drehen des Vinyls ab.

Vor dem Betrieb der Anlage

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit.

Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

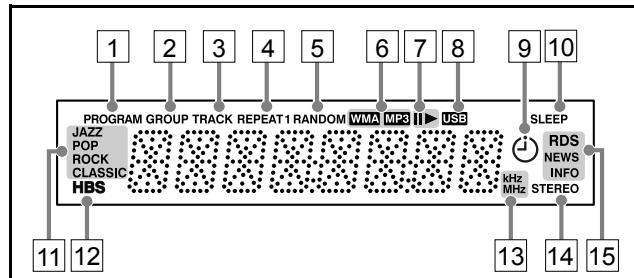

Anzeigen im Hauptdisplay

Tuner: Frequenzband

AUDIO IN: Quellname

DISC:

• Während der Wiedergabe einer CD:
• Im Stoppzustand:

Tracknummer Verstrichene Spielzeit

GesamtTrackzahl Gesamte Spielzeit

• Während der Wiedergabe einer MP3:
• Im Stoppzustand:

Tracknummer in der aktuellen Gruppe

GesamtTitelzahl GesamtTrackzahl

USB MEMORY:

• Wahlend der Wiedergabe:
• Im Stoppzustand:

Tracknummer in der aktuellen Gruppe

GesamtTitelzahl GesamtTrackzahl

1 PROGRAM-Anzeige

• Leuchtet auf, wenn ein Festsender gewählt ist.
• Leuchtet auf, wenn Programm wiedergabe aktiviert ist.

GROUP-Anzeige

• Leuchtet, wenn die Wiedergabe von MP3/WMA auf einer Disc oder einem USB-Massenspeichergerät stoppt.

3 TRACK-Anzeige

Leuchtet, wenn eine Disc oder ein USB-Massenspeichergerät abgespielt wird.

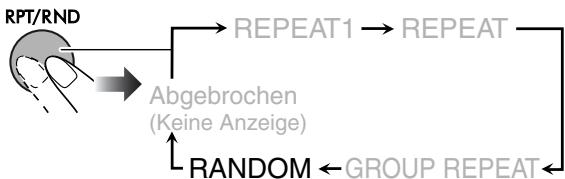

4 REPEAT-Modus-Anzeigen

• Leuchtet auf, wenn Wiederholwiedergabe aktiviert ist.

5 RANDOM-Anzeige

• Leuchtet auf, wenn Zufallswiedergabe aktiviert ist.

6 MP3/WMA-Anzeigen

• Leuchtet, wenn MP3/WMA-Datei abgespielt wird.

Wiedergabe-/Pause-Anzeigen

Leuchtet, wenn eine Disc/ein USB-Massenspeichergerät abgespielt wird. - II: Leuchtet, wenn eine Disc/ein USB-Massenspeichergerät auf Pause geschaltet ist.

USB-Anzeige

• Leuchtet, wenn ein USB-Massenspeichergerät erkannt wird.

9 (Timer)-Anzeige

Leuchtet auf, wenn ein Täglich-Timer im Standby-Betrieb ist; blinkt, wenn er arbeitet.

SLEEP-Anzeige

Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist.

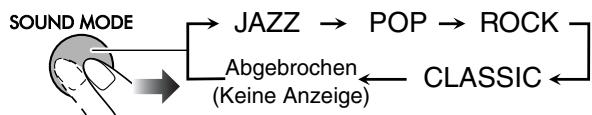

Klangmodus-Anzeige

Leuchtet auf, wenn einer der Klangmodi aktiviert ist.

HBS-Anzeige

Leuchtet auf, wenn der HBS (Hyper Bass Sound)-Modus aktiviert ist.

3 Frequenzanzeigen

• kHz: Leuchtet auf zur Anzeige der MW-Frequenz
• MHz: Leuchtet auf zur Anzeige der UKW-Frequenz

STEREO-Anzeige

Leuchtet, während ein UKW-Sender mit ausreichender Signalstärke abgestimmt ist.

15 Radio Data System-Anzeigen

• RDS: Leuchtet auf, während ein UKW-Sender, der Radio Data System-Signale ausstrahlt, abgestimmt ist.
• NEWS/INFO:

-Leuchtet, um den momentan ausgewählten Programmtyp für den PTY-Standby-Empfang anzuzeigen.

- Blinkt, wenn eine Sendung automatisch im PTY-Standby-Empfang ausgewählt wurde.

Tägliche Bedienung – Wiedergabe

1 Schalten Sie das Gerät ein.

Das STANDBY-Lämpchen am Hauptgerät erlischt.

Die Anlage schaltet auch durch Drücken einer der Quellenwahltasten ein.

2 Wählen Sie die Quelle.

• Wenn Sie CD oder USB MEMORY wählen, startet die Wiedergabe automatisch. (Wenn die Disc oder das USB-Massenspeichergerät als Quelle gewählt ist, drücken Sie /■ zum Starten der Wiedergabe.)
• Wenn Sie AUDIO IN wählen, startet die Wiedergabequelle an der externen Komponente.

3 Stellen Sie die Lautstärke ein.

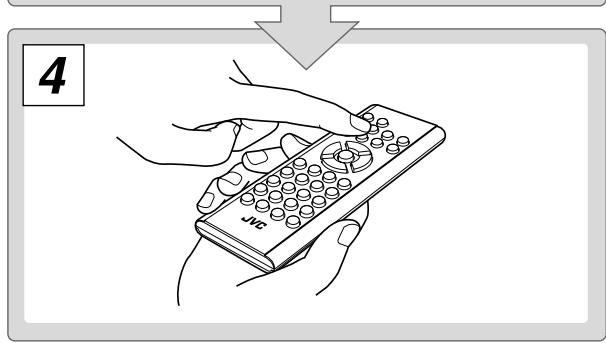

4 Regeln Sie die Ziellautstärke wie später erklärt.

Zum Ausschalten der Anlage (Standby)

Das STANDBY-Lämpchen am Hauptgerät leuchtet auf.

• Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Für ungestörtes Hören

Schließen Sie ein Paar Kopfhörer an die Buchse PHONES an der Verstärkereinheit an. Jetzt kommt kein Ton mehr von den Lautsprechern. Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

• Durch Abtrennen der Kopfhörer werden die Lautsprecher erneut aktiviert.

Schalten Sie die Anlage NICHT bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen, wenn die Anlage ein- oder erneut auf Wiedergabe geschaltet wird.

Eingabe von Zahlen

Beispiele:

Zum Wählen von Nummer 5 drücken Sie 5. Zum Wählen von Nummer 20 drücken Sie ≥ 10 → 2 → 0 (wenn "--" erscheint), oder drücken Sie ≥ 10 → 0 → 2 → 0 (wenn "----" erscheint). Zum Wählen von Nummer 125 drücken Sie ≥ 10 → 1 → 2 → 5

Rundfunkempfang

Zum Wählen des Frequenzbands (UKW oder MW)

So stellen Sie Sender ein

Während UKW oder MW gewählt ist...

Der Sendersuchlauf beginnt, und die Frequenzanzeige beginnt im Display umzuschalten.

Wenn ein Sender (eine Frequenz) mit ausreichender Signalstärke abgestimmt ist, bleibt der Suchlauf stehen.

Zum Stoppen des manuellen Suchlaufs drücken Sie eine der Tasten.

• Wenn Sie die Taste wiederholt drücken, schaltet die Frequenz in Einzelschritten um.

Wenn der empfangene UKW-Sender schwer zu hören ist

Der Empfang wird verbessert, obwohl der Stereoeffekt verloren geht.

Zum Zurückschalten auf Stereo-Effekt drücken Sie die Taste wiederholt, um FM zu wählen.

Zum Eingeben von Festsendern

Sie können die 20 UKW- und 10 MW-Festsender eingeben.

1 Stimmen Sie einen als Festsender einzugebenden gewünschten Sender ab. 2 Aktivieren Sie den Festsendernummer-Eingabemodus.

• Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt.

3 Wählen Sie eine Festsendernummer für den Sender.

Zum Wählen einer Nummer siehe "Eingabe von Zahlen" auf Seite 7.

• Sie können auch die Tasten | oder verwenden.

4 Speichern Sie den Sender.

DISPLAY/PROGRAM

Die Anzeige PROGRAM leuchtet im Display auf.

So stellen Sie einen Festsender ein

1 Wählen Sie ein Frequenzband (UKW oder MW).

2 Wählen Sie eine Nummer für den Festsender.

Zum Wählen einer Nummer siehe "Eingabe von Zahlen" auf Seite 7.

• Sie können auch die Tasten | oder verwenden.

Die Anzeige PROGRAM leuchtet im Display auf.

Abspielbare Medien und Dateien

Diese Anlage kann die folgenden Disc- und Dateitypen abspielen.

Audio-CD - MP3/WMA-Dateien auf eine CD-R oder CD-RW, oder auf einem USB-Massenspeichergerät

Audio-CD	CD-R	CD-RW
COMPACT DISC DIGITAL AUDIO	COMPACT DISC DIGITAL AUDIO FCC&CAT 5	COMPACT DISC DIGITAL AUDIO FeWritable

• Diese Anlage kann möglicherweise bestimmte Dateien nicht abspielen, obwohl ihre Formate oben aufgeführt sind.
• In dieser Anleitung werden die Ausdrücke "Datei" und "Track" mit gleicher Bedeutung für MP3/WMA-Vorgänge verwendet.
• Achtung bei DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer "DualDisc" entspricht nicht dem "Compact Disc Digital Audio"-Standard. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.
• Microsoft und Windows Media sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Wiedergabe einer Disc

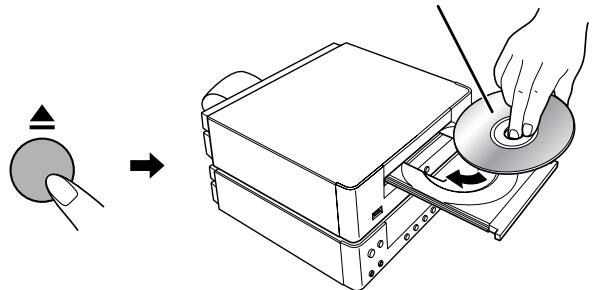

Zum Einsetzen einer Disc

• Sie können eine Disc einsetzen, während eine andere Quelle wiedergegeben wird.

An der Player-/Tunereinheit:

Zur Wiedergabe einer Disc

Zum Start:	Zum Pausieren:	Zum Stoppen:
CD Wenn die Disc als Quelle gewählt ist, drücken Sie ➔/II.	Zum Freigegeben erneut drücken.

Wiedergabe eines USB-Massenspeichergeräts

Sie können ein USB-Massenspeichergerät wie ein USB-Flash-Speichergerät, digitaler Audio-Player (DAP) und andere an diese Anlage anschließen.

WICHTIG

• Sie können nicht einen Computer an die USB MEMORY-Klemme der Anlage anschließen.
• Beim Anschließen über ein USB-Kabel verwenden Sie ein USB 2.0-Kabel mit einer Länge von weniger als 1 m.
• Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie das USB-Massenspeichergerät anschließen oder entfernen.

Zum Anschließen des USB-Massenspeichergeräts

Beim Anschließen eines USB-Massenspeichergeräts müssen Sie auch dessen betreffende Bedienungsanleitung beachten.

• Beim Entfernen der Verbindung zu einem USB-Massenspeichergerät stellen Sie sicher, dass bei der Anlage die Wiedergabe gestoppt ist.

Zur Wiedergabe von Dateien auf dem USB-Massenspeichergerät

Zum Start:	Zum Pausieren:	Zum Stoppen:
USB MEMORY Wenn das USB-Massenspeichererät als Quelle gewählt ist, drücken Sie ▷/■.	Zum Freigeben erneut drücken.

Die Anzeige USB leuchtet im Display auf, während USB MEMORY gewählt ist.

Wiedergabe von Discs/Dateien

Wählen eines Tracks/einer Gruppe

Zum Wählen eines Tracks:

Wählt die nächsten Tracks.

Wählt die vorherigen Tracks.

Zum Wählen einer Gruppe (nur MP3/WMA):

Wählt die nächsten Gruppen.

Wählt die vorherigen Gruppen.

Zum Aufsuchen eines bestimmten Abschnitts

Während der Wiedergabe einer Disc drücken und halten Sie diese Taste, bis der gewünschte Abschnitt erreicht ist.

Spult schnell im Titel vor.

Spult schnell im Titel zurück.

Zum direkten Aufsuchen eines Tracks und Starten der Wiedergabe

Zum Wählen einer Nummer siehe "Eingabe von Zahlen" auf Seite 7.

• Wenn Sie eine MP3/WMA-Datei abspielen, können Sie nur die Tracks der aktuellen Gruppe wählen.

Zur Anzeige der ID3/WMA-Tag-Information

Während der Wiedergabe von MP3/WMA...

ID3/WMA-Tag-Information wird im Display gezeigt.

Wiedergabe von anderen Geräten

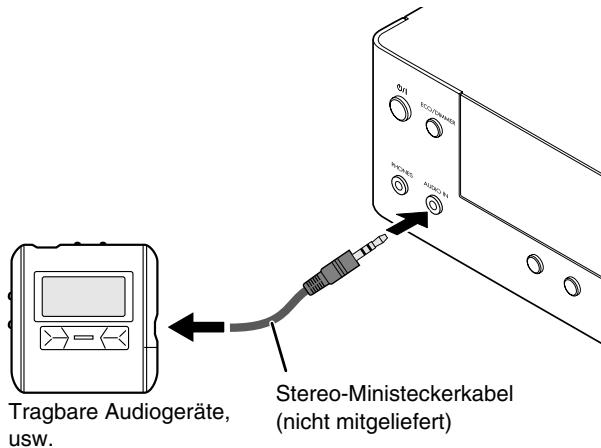

Zum Anschließen von anderen Geräten

Durch Verwendung eines Stereo-Ministeckerkabels (nicht mitgeliefert) können Sie Geräte mit analogen Ausgangsbuchsen, z. B. tragbarer Audio-Player, anschließen.

WICHTIG

• Stellen Sie die Lautstärke immer auf "VOL MIN", wenn Sie andere Geräte anschließen oder entfernen.

Zum Wählen von AUDIO IN

Starten Sie die Wiedergabe auf dem angeschlossenen Gerät.

Tägliche Bedienung – Klang und andere Einstellungen

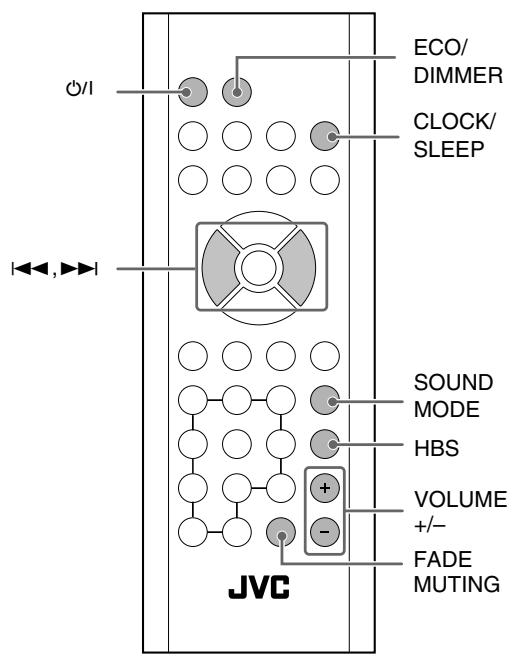

Fernbedienung

Player-/Tunereinheit Verstärkereinheit

Einstellen der Lautstärke

Sie können den Lautstärkepegel im Bereich von 0 ("VOL MIN") bis 31 ("VOL MAX") einstellen.

Fernbedienung:	Verständkereinheit:
+ VOL -	VOLUME +

Zum kurzzeitigen Senken der Lautstärke

FADE MUTING

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut oder stellen den Lautstärkepegel ein.

Einstellen des Klangs

Zur Verstärkung des Tiefenklangs – HBS

Sie können einen kräftigen Bassklang mit dem Hyper-Bass-Soundeffekt erhalten.

Zur Auswahl des Klangmodus

Sie können einen der 4 SEA-Modi (Sound Effect Amplifier) wählen.

JAZZ	Betonte niedrigere Frenzen für jazzartige Musik.
POP	Gut für Vokalmusik.
ROCK	Verständrt die niedrigen und hohen Frenzen. (Anfangseinstellung)
CLASSIC	Gut für klassische Musik.
Keine Anzeige	Es wird kein Klangeffekt angewendet.

Einstellung der Uhr

Stellen Sie die Uhrzeit vor der Verwendung des Täglich-Timers ein (siehe Seite 18). – Sie können die Uhr nur einstellen, wenn die Anlage ausgeschaltet ist (oder auf Standby). 1 Schalten Sie die Anlage aus (auf Standby).

2 Aktivieren Sie den Uhreinstellungsmodus.

3 Stellen Sie die Stunde ein.

4 Stellen Sie die Minuten ein.

Die eingebaute Uhr beginnt zu laufen.

Zum Prüfen der aktuellen Zeit bei eingeschalteter Anlage

CT 10:17

Die Zeit wird nur einige Sekunden lang angezeigt.

Bei einem Stromausfall

Die Uhrzeiteinstellungen gehen verloren, und "0:00" blinkt. Sie müssen die Uhr neu einstellen.

Automatisches Ausschalten

Einschalt-Timer

1 Aktivieren Sie den Einsatz-/Timer-Modus.

2s.

CLOCK/

SLEEP

SLEEP 10

SLEEP

2 Geben Sie die Ausschaltzeit ein (in Minuten).

CLOCK/

10→20→30→40→50 AUS←90←80←70←60 (Abgebrochen)

Zum Prüfen der Zeit bis zum Ausschalten

2s.

CLOCK/

SLEEP

SLEEP 09

SLEEP

• Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

Anpassen der Displayhelligkeit

Sie können das Display in zwei Stufen abblenden. Bei eingeschalteter Anlage...

ECO/DIMMER

Abblendung 1 → Abblendung 2

Abblendung AUS

(Abgebrochen)

←

Die Abblendeinstellungen arbeiten auch bei ausgeschalteter Anlage (Standby).

Einstellen auf ECO-Modus (Sparbetrieb)

Die Einstellung auf ECO-Modus erlaubt es Ihnen, den Stromverbrauch zu verringern, indem Sie das Display im Standby-Betrieb ausschalten.

Während die Anlage im Standby-Betrieb ist...

ECO/

DIMMER

Display AUS

Display EIN

Abgebrochen)

Erweiterte Radiofunktionen

Fernbedienung

Empfang von UKW-Sendern mit Radio Data System

Das Radio Data System ermöglicht es UKW-Sendern, gemeinsam mit ihrem regulären Programmsignal zusammen die Signale auszustrahlen.

• Wenn die Anlage auf den UKW-Sender abstimmt, der den Radio Data System-Dienst bietet, leuchtet die RDS-Anzeige im Display auf.

Bei dieser Anlage können Sie die folgenden Typen von Radio Data System-Signalen empfangen.

PS (Sendername)	Zeigt gekannte Sendernamen an.
PTY (Programtyp)	Zeigt die Art der ausgestrahlen Programms an.
RT (Radiotext)	Zeigt die vom Sender übertragenen Textmeldungen an.
Enhanced Other Networks	Bietet Information über die Typen von Programmen, die von Radio Data System- Sendern auf verschiedene Netzwerken ausgestrahlt werden.

Zur Anzeige der Radio Data System-Information

Während des Empfangs eines UKW-Senders...

PS	Der Sendername wird gezeigt. “NO PS” erscheint, wenn kein Signal gesendet wird.
PTY	Der Sendeprogrammtyp wird angezeigt. “NO PTY” erscheint, wenn kein Signal gesendet wird.
RT	Vom Sender ausgestrahnte Textmeldungen werden angezeigt. “NO RT” erscheint, wenn kein Signal gesendet wird.

Suchen eines Programms mit

PTY-Codes

Sie können ein bestimmtes Programm unter den Festsendern (siehe Seite 8) durch Angabe der PTY-Codes aufsuchen.

So suchen Sie eine Sendung mit Hilfe von PTY-Codes

1 Während des Empfangs eines UKW-Senders...

PTY SEARCH

2 Wählen Sie einen PTY-Code.

Siehe Zusätzliche Informationen über die PTY-Codes (siehe Seite 21).

3 Starten Sie den Suchlauf.

PTY SEARCH

SEARCH

MHz

Die Anlage sucht 20 UKW-Festsender ab, stoppt, wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

• Wenn kein Programm gefunden wird, erscheint "NO FOUND" im Display.
• Zum Stoppen des Suchlaufs, drücken Sie PTY SEARCH.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde

Während die Anzeigen im Display blinken, drücken Sie PTY SEARCH erneut.

Kurzfristig automatisch zu einem Programm Ihrer Wahl umschalten

Die Enhanced Other Networks-Funktion erlaubt es der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (NEWS oder INFO).

• Diese Funktion arbeitet beim Hören eines UKW-Senders, der die gewünschten Signale ausstrahlt.

Während des Empfangs eines UKW-Senders...

NEWS	Nachrichten.
INFO	Programm, das Ratschläge jeder Art vermittelt.

Wie die Enhanced Other Networks-Funktion praktisch arbeitet:

FALL 1

Wenn ein Sender nicht das Programm Ihrer Wahl ausstrahlt

Der momentan abgestimmte Sender wird weiter empfangen.

Wenn ein Sender das Programm Ihrer Wahl ausstrahlt, schaltet die Anlage automatisch auf diesen Sender um. Die NEWS/INFO-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf den vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört auf zu blinken und leuchtet ständig).

FALL 2

Wenn der aktuell abgestimmte Sender das Programm Ihrer Wahl ausstrahlt

Die NEWS/INFO-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, hört die Anzeige auf zu blinken (die Funktion bleibt aktiv).

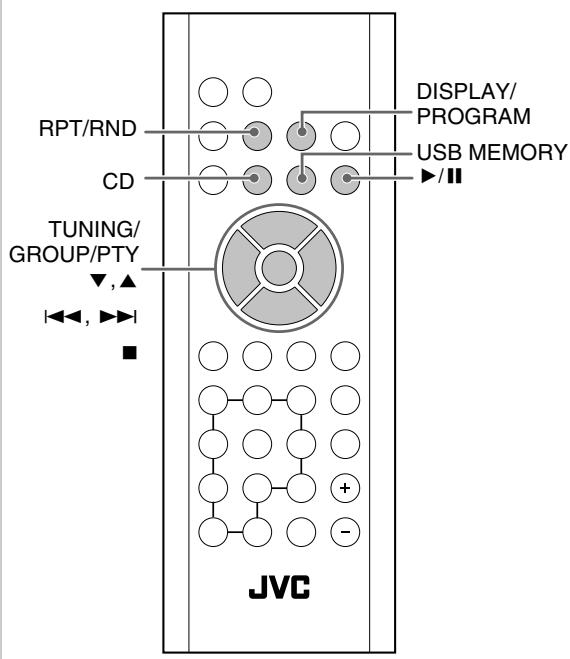

Fernbedienung

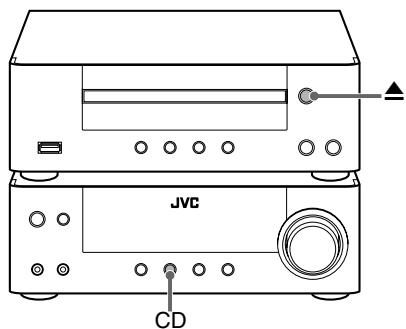

Player-/Tunereinheit Verstärkereinheit

Programmierung der Wiedergabereihenfolge

—Programmwiedergabe

Sie können die Wiedergabereihenfolge der Tracks (bis zu 32) vor dem Wiedergabebeginn bestimmen.

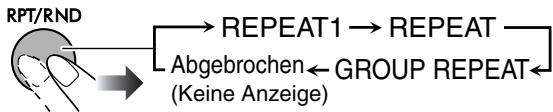

• Sie können mit der Taste REPEAT die programmierten Tracks wiederholen.

1 Wählen Sie eine Quelle, und stoppen Sie dann die Wiedergabe.

2 Vor dem Wiedergabebeginn aktivieren Sie die Programmwiedergabe.

Für Audio-CD:

3 Wählen Sie die Tracks für die Programmwiedergabe. Für Audio-CD: Wählen Sie einen Track.

Für MP3/WMA:

(1) Wählen Sie eine Gruppe.

(2) Wählen Sie einen Track.

4 Bestätigen Sie die Auswahl.

DISPLAY/PROGRAM

Der nächste Programmschritt wird angezeigt.

5 Wiederholen Sie Schritt 3 und 4, um weitere gewünschte Tracks zu programmieren.

6 Starten Sie die Wiedergabe.

Die gewählten Titel werden in der programmierten Reihenfolge abgespielt.

Zum Überspringen eines Tracks:	Zum Pausieren:	Zum Stoppen:
	Zum Freigegeben erneut drücken.

• Sie können während der Programmwiedergabe den Track nicht mit den Zifferntasten auswählen.

Zum Prüfen der Programminhalte

Während die PROGRAM-Anzeige im Display leuchtet und die Wiedergabe gestoppt ist...

Zum Modifizieren des Programms

Während die PROGRAM-Anzeige im Display leuchtet und die Wiedergabe gestoppt ist...

Bearbeiten:

1 Drücken Sie mehrfach DISPLAY/PROGRAM, bis der zu bearbeitende gewünschte Programmschritt erscheint. 2 Führen Sie Schritte 3 und 4 auf Seite 15 und 16 aus.

Zum Hinzufügen von Schritten im Programm:

1 Drücken Sie DISPLAY/PROGRAM wiederholt, bis "00" angezeigt wird. 2 Führen Sie Schritte 3 und 4 auf Seite 15 und 16 aus.

Zum Löschen des gesamten Programms:

Die PROGRAM-Anzeige erlischt.

Programminhalte werden auch in den folgenden Fällen gelöscht:

• Wenn Sie das CD-Fach öffnen, während die Signalquelle eine Disc ist.
• Wenn Sie das USB-Massenspeichergerät abtrennen, während die Signalquelle ein USB-Massenspeichergerät ist.
• Wenn Sie die Zufallswiedergabe starten.
• Wenn Sie die Signalquelle wechseln.
• Beim Ausschalten der Anlage.

Zufällige Wiedergabe— Zufallswiedergabe

Sie können alle Tracks in zufälliger Reihenfolge abspielen.

1 Wählen Sie eine Quelle, und stoppen Sie dann die Wiedergabe.

2 Starten Sie die Zufallswiedergabe. Für Audio-CD:

Für MP3/WMA:

Die Wiedergabe beginnt in zufälliger Reihenfolge.

Die Zufallswiedergabe endet, wenn alle Titel abgespielt sind.

Zum Überspringen eines Tracks:	Zum Pausieren:	Zum Stoppen:
	Zum Freigeben erneut drücken.

• Sie können nicht den Track während der Zufallswiedergabe mit den Zifferntasten auswählen.

Zum Verlassen der Zufallswiedergabe

RPT/RND

• Sie können auch zur Zufallswiedergabe wechseln, indem Sie ■ drücken.

Wiederholte Wiedergabe – Wiederholung

Sie können die Titel wiederholt abspielen.

Während der Wiedergabe...

Für Audio-CD: Für MP3/WMA:

REPEAT1	Wiederholt den aktuellen Track.
REPEAT	Wiederholt alle Tracks (oder das Programm bei Programmwiedergabe).
GROUP REPEAT	Wiederholt alle Tracks der aktuellen Gruppe.

Sperre der Disc-Ausgabe – Kindersicherung

Sie können das Disc-Fach sperren, sodass die eingelegte Disc nicht entnommen werden kann.

• Diese Funktion steht zur Verfügung, wenn die Anlage eingeschaltet ist.

Bei geschlossenem Disc-Fach...

An der Player-/Tunereinheit und Verstärkereinheit

"DISC LOCKED" erscheint im Display.

Zum Aufheben der Sperre das gleiche Verfahren wiederholen.

"DISC UNLOCKED" erscheint im Display.

Tägliche Timer-Bedienung

Fernbedienung

Einstellung des Täglich-Timers

Bei Verwendung des Täglich-Timers können Sie zu Musik usw. aufwachen.

• Stellen Sie die Uhrzeit vor dem Einstellen des Täglich-Timers ein. (Siehe Seite 12.)
• Beenden Sie den Vorgang, während die Anzeige im Display blinkt.
• Um die Timer-Einstellungen zu beenden, drücken Sie zu beliebiger Zeit.

1 Aktivieren Sie die Täglich-Timer-Einstellung.

2 Stellen Sie die Einsatz-Zeit ein.

(1) Stellen Sie die Uhrzeit ein.

(2) Stellen Sie die Minuten der Stundeneinstellung oben ein.

3 Stellen Sie die Ausschalt-Zeit ein.

(1) Gehen Sie zur Ausschaltzeit-Einstellung weiter.

(2) Stellen Sie die Uhrzeit ein.

(3) Stellen Sie die Minuten der Stundeneinstellung oben ein.

Ein- und Ausschaltzeit können nicht die gleiche Zeiteinstellung haben.

4 Quelle für die Wiedergabe einstellen.

(1) Gehen Sie zur Wiedergabequelle-Einstellung weiter.

(2) Wählen Sie die Wiedergabequelle: "DISC", "USB" oder "TUNER".

Wenn Sie "TUNER" auswählen

-1 Drücken Sie die Taste / , um "AM PRE" oder "FM PRE" zu wählen, und drücken Sie dann TIMER. -2 Drücken Sie zum Wählen der Preset-Nummer, und drücken Sie dann TIMER.

5 Aktivieren Sie den Täglich-Timer.

TIMER

FM 87.50MHz

Die (Timer)-Anzeige am Display und das TIMER-Lämpchen an der Verstärkereinheit leuchten auf.

6 Schalten Sie die Anlage aus.

Deaktivieren des Täglich-Timers

Bei eingeschalteter Anlage...

Die (Timer)-Anzeige am Display und das TIMER-Lämpchen an der Verstärkereinheit erlöschen.

memo

• Wenn sowohl der Täglich-Timer als auch der Einschlaf-Timer aktiviert sind, wird die Anlage zur früheren Ausschaltzeit ausgeschaltet.

Wie der Täglich-Timer arbeitet

Wenn der Täglich-Timer eingestellt ist, leuchtet die (Timer)-Anzeige am Display auf, und das TIMER-Lämpchen an der Verstärkereinheit leuchtet rot auf. Der Täglich-Timer wird zur gleichen Zeit an jedem Tag aktiviert, bis der Timer manuell ausgeschaltet wird.

Wenn die Einschaltzeit erreicht ist

Die Anlage schaltet ein, stimmt den festgelegten Sender ab oder startet die Wiedergabe der festgelegten Quelle.

Die Lautstärke steigt von Null allmählich auf den Pegel, der zuletzt eingestellt war. (Maximale Lautstärke ist 16) - Während der Täglich-Timer arbeitet, blinkt die Timer-Anzeige (⊙) im Display. - Ohne Aufheben des Täglich-Timers können Sie die Quelle ändern oder die Lautstärke einstellen, nachdem der Täglich-Timer mit der Wiedergabe beginnt.

Wenn die Ausschaltzeit erreicht ist

Die Anlage stoppt die Wiedergabe und schaltet aus (auf Standby). Die Täglich-Timer-Einstellung bleibt gespeichert, bis Sie sie ändern.

Weitere Informationen zu dieser Anlage

Tägliche Bedienung—Wiedergabe (siehe Seite 7 bis 10)

Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.
• Die Festsender bleiben, wenn das Netzkabel aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch einen Tag lang gespeichert. In diesem Fall speichern Sie die Sender erneut ab.

Abspielbare Medien und Dateien:

• Diese Anlage lässt keine sogenannten "packet write" Discs zu.
• Für MP3/WMA-Wiedergabe...
• MP3/WMA-Discs erfordern eine längere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppen-/Datei-Konfiguration.)
• Manche MP3/WMA-Dateien können nicht wiedergegeben werden und werden übersprungen. Das ist ein Resultat ihrer Aufnahmeverfahren und -bedingungen.
• Bei der Herstellung von MP3/WMA-Discs verwenden Sie ISO 9660 mit Level 1 oder Level 2 als Disc-Format.
• Diese Anlage kann MP3/WMA-Dateien mit der Dateierweiterung .mp3/.wma abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
• Manche Zeichen oder Symbole werden nicht richtig im Display angezeigt. Die maximal angezeigte Zeichenzahl beträgt 32 für Dateinamen (ohne Dateierweiterung) und 30 für ID3-Tags.
• Wir empfehlen, jede MP3/WMA-Datei mit einer Samplingrate von 44,1 kHz und einer Bitrate von 128 kbps zu erstellen.
• Diese Anlage kann insgesamt 999 Titel und 500 Gruppen erkennen. Solche, die die Maximalzahl überschreiten, können nicht erkannt werden.
• Wenn ein Ordner keine MP3/WMA-Tracks enthält, werden sie ignoriert.
• Die Wiedergabereihenfolge von MP3/WMA-Tracks kann sich von der beabsichtigten unterscheiden. Wenn ein Ordner keine MP3/WMA-Tracks enthält, werden sie ignoriert.
• Zur Wiedergabe von Dateien im USB-Massenspeichergerät...
• Sie können mit dieser Anlage keine Daten auf das USB-Massenspeichergerät übertragen.
• Schließen Sie jeweils ein USB-Massenspeichergerät zur Zeit direkt an die Anlage an. Verwenden Sie keinen USB-Hub.
• Auf besondere Weise können kodierte oder verschlüsselte Tracks von der Anlage nicht abgespielt werden.
• Die Batterie des USB-Massenspeichergeräts wird bei eingeschalteter Anlage geladen. Die Anlage kann kein USB-Massenspeichergerät mit einer Bewertung von über 5V / 500mA erkennen.
• Diese Anlage ist mit USB 2.0 Full-Speed kompatibel.
• Sie können keine großen Dateien als 2 GB abspielen.
• Bei der Wiedergabe von Daten mit einer hohen Übertragungsrate können Aussetzer im Ton bei der Wiedergabe auftreten.
• Manche USB-Massenspeichergeräte werden möglicherweise nicht erkannt oder arbeiten nicht richtig.
• Das kompatible Format ist FAT16/FAT32.
• JVC übernimmt keine Verantwortung für jeglichen Datenverlust in einem USB-Massenspeichergerät bei der Verwendung dieser Anlage.

MP3/WMA-Gruppen-/Tracks-Konfiguration

Diese Anlage spielt MP3/WMA-Tracks wie folgt ab. Die Wiedergabereihenfolge in der Abbildung gilt für MP3/WMA-Tracks auf einer Disc.

• MP3/WMA-Tracks in einem USB-Massenspeichergerät können anders abgespielt werden.

Wiedergabe von anderen Geräten

• Wenn der Audioausgang am anderen Gerät nicht auf Stereo-Ministecker ausgelegt ist, verwenden Sie einen Steckeradapter, um den Stereo-Ministecker in die entsprechende Buchse stecken zu können. Lesen Sie die Bedienungsanleitungen der anderen Geräte.

Tägliche Bedienung – Klang und andere Einstellungen (siehe Seite 11 und 12)

Einstellen der Lautstärke:

• Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

Einstellen des Klangs:

• Diese Funktion beeinflusst auch den Klang über die Kopfhörer.

Einstellung der Uhr:

• "0:00" blinkt im Display, bis Sie die Uhr einstellen.
• Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgehen. In diesem Fall stellen Sie die Uhrzeit erneut ein.

Erweiterte Radiofunktionen (siehe Seite 13 und 14)

Beschreibung der PTY-Codes

NEWS: Nachrichten

AFFAIRS: Erweiterte, regionale Nachrichten oder Berichte

INFO: Programme über medizinische Hilfe, Wettervorhersagen, usw.

SPORT: Sportereignisse

EDUCATE: Bildungsprogramme

DRAMA: Hörspiele

CULTURE: Nationale oder regionale Kulturprogramme

SCIENCE: Programme über Wissenschaft und Technologie

VARIED: Andere Programme wie Komödien oder Karneval

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Middle-of-the-Road (gewöhnlich "easy listening" genannt)

LIGHT M: Leichte Musik

CLASSICS: Klassische Musik

OTHER M: Sonstige Musik

WEATHER: Wettervorhersage

FINANCE: Berichte aus Handel und Wirtschaft, Aktienmarkt usw.

CHILDREN: Unterhaltungssendungen für Kinder

SOCIAL: Programme über soziale Aktivitäten

RELIGION: Programme, die sich im weitesten Sinne mit Glaubens- und Existenzfragen oder ethischen Fragen beschäftigen

PHONE IN: Programme, in denen Menschen ihre Ansichten per Telefon oder in anderer Form öffentlich äußern können

TRAVEL: Programme über Reiseziele, Abenteuerreisen, Reiseideen und Gelegenheiten

LEISURE: Programme über Freizeitaktivitäten wie Gartenarbeit, Kochen, Angeln usw.

JAZZ: Jazz-Musik

COUNTRY: Country-Musik

NATION M: Aktuelle Musik aus Regionen anderer Länder in deren Landessprache

OLDIES: Pop-Hits aus früherer Zeit

FOLK M: Volksmusik

DOCUMENT: Programme, die sich in dokumentarischem Stil mit Tatsachen beschäftigen

TEST: Sendungen, die ausgestrahlt werden, um Notsendeausrüstungen oder Geräte zu testen

ALARM: Notdurchsagen

NONE: Kein Programmtyp, undefiniertes Programm oder schwer zu kategorisierendes Programm

Erweiterte Disc-/USB-Massenspeichergerät-Bedienverfahren (siehe Seiten 15 bis 17)

Programmierung der Wiedergabereihenfolge – Programmwiedergabe:

• Wenn Sie versuchen, einen 33. Track zu programmieren, erscheint "PROGFULL" im Display.

Täglich-Timer-Bedienungen (siehe Seite 18 und 19)

• Die Timer-Eingaben werden, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, sofort gelöscht. Sie müssen zuerst die Uhr einstellen, und danach erneut den Timer.

Störungssuche

Wenn Sie ein Problem mit Ihrem System haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

Allgemein:

Anlage kann nicht eingeschaltet werden.

⇒ Die Steuerkabelverbindung ist locker (siehe Seite 5).

Einstellungen oder Eingaben werden plötzlich aufgehoben, bevor Sie fertig sind.

⇒ Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

⇒ Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken ihn erneut ein.

Unfähig, die Anlage von der Fernbedienung zu steuern.

⇒ Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor an der Anlage. ⇒ Richten Sie die Fernbedienung auf den Fernbedienungssensor auf der Vorderseite. ⇒ Gehen Sie näher an die Anlage heran. ⇒ Die Batterien sind erschöpft.

Es kommt kein Laut aus den Lautsprechern.

⇒ Lautsprecherverbindungen sind falsch oder locker (siehe Seite 5). ⇒ Kopfhörer sind angeschlossen (siehe Seite 7).

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen

⇒ Antennenverbindungen sind falsch oder locker (siehe Seite 5). ⇒ Die MW-Rahmenantenne ist zu nahe am System. ⇒ Die UKW-Antenne ist nicht richtig ausgestreckt oder platziert.

Disc/USB-Massenspeichergerät-Wiedergabe-Verfahren:

Die Disc wird nicht abgespielt.

⇒ Die Disc ist umgekehrt eingesetzt. Setzen Sie die Disc mit der Beschriftung nach oben weisend ein.

ID3-Tag an einer MP3-Datei kann nicht gezeigt werden.

⇒ Es gibt zwei Typen von ID3-Tag – Version 1 und Version 2. Diese Anlage kann nur die ID3-Tag Version 1 zeigen.

Gruppen und Tracks werden nicht erwartungsgemäß abgespielt.

⇒ Die Wiedergabe-Reihenfolge wird bestimmt, wenn Gruppen und Tracks aufgenommen werden. Dies hängt von der Schreibanwendung ab.

Der Disc-Klang ist unterbrochen.

⇒ Die Disc ist zerkratzt oder schmutzig.

Das Disc-Fach öffnet sich nicht.

⇒ Kindersicherung ist aktiv. "DISC LOCKED" erscheint im Display (siehe Seite 17).

Täglich-Timer-Bedienungen:

Der Täglich-Timer arbeitet nicht.

⇒ Die Anlage war bei Erreichen der Einsatzzeit bereits eingeschaltet. Der Täglich-Timer arbeitet nur bei ausgeschalteter Anlage.

⇒ Es könnte ein Stromausfall aufgetreten sein. Stellen Sie erst die Uhr, dann den Timer ein.

"INVALID" erscheint im Display.

⇒ Ein- und Ausschaltzeit werden auf die gleiche Zeit eingestellt. Stellen Sie unterschiedliche Zeiten für Einsatzzeit und Ausschaltzeit ein.

Wartung

Um beste Leistung mit der Anlage zu erzielen, halten Sie ihre Discs und Mechanismen immer sauber.

Umgang mit Discs

• Beim Entnehmen einer Disc aus ihrer Hülle immer den Mittenhalter der Hülle leicht eindrücken und die Disc an den Rändern haltend herausheben.
• Berühren Sie nicht die glänzende Seite der Disc, und biegen Sie die Disc nicht.
• Um ein Verwellen zu vermeiden, bringen Sie die Disc unmittelbar nach dem Gebrauch wieder in ihrem Behälter unter.
• Achten Sie darauf, nicht die Oberfläche der Disc zu zerkratzen.
• Schützen Sie die Disc vor direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disc:

Wischen Sie die Disc mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

Umgang mit den USB-Massenspeichergeräten

• Vermeiden Sie jede Berührung des USB-Anschlusses.
• Achten Sie darauf, den USB-Anschluss nicht zu beschädigen.
• Stecken Sie nach der Verwendung den USB-Anschluss in die Abdeckung oder Einschub im USB-Gerät, um Beschädigung zu vermeiden.

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wassriger, neutraler Spülmittelösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung, oder Abpellen der Lackierung zu vermeiden, auf folgendes achten:
• NICHT mit einem harten Lappen abwischen.
• NICHT gewaltsam abwischen.
• NICHT mit Lösungsmitteln wie Verdünner oder Benzol abwischen.
• NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.
• NICHT Gummi- oder Plastikteile längere Zeit in Berührung halten.

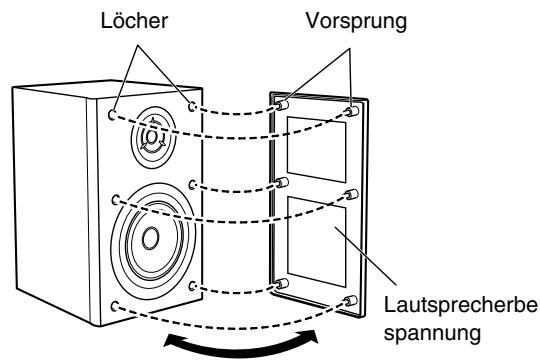

Zum Abnehmen der Lautsprecherbespannungen

Technische Daten

Verstärkereinheit (AX-UXTB3)

Ausgangsleistung: 20 W pro Kanal, min. eff. an 6 Ω bei 1 kHz mit weniger als 10 % Klirrfaktor. (IEC268-3)

Lautsprecher/Impedanz: 6 Ω - 8 Ω

Player-/Tunereinheit (XT-UXTB3)

Tuner-Sektion

UKW-Abstimmbereich: 87,50 MHz - 108,00 MHz

MW-Abstimmbereich: 522 kHz - 1629 kHz

CD-Player-Sektion

Messbedingung: 2 W, IEC-A gewichtet

Dynamikumfang: 75 dB

Signal-Rauschabstand: 75 dB

Gleichlaufschwankungen: Unmessbar

Anschlüsse

AUDIO IN:

Eingangsempfindlichkeit/Impedanz: 250 mV / 50 kΩ

USB-SPEICHER:

USB-Spezifikation: Kompatibel mit USB 2.0 Full Speed

Kompatibles Gerät: Massenspeicherklasse

Kompatibles Dateisystem: FAT16, FAT32

Ausgang: 5 V Gleichstrom, 500 mA

Allgemein

Betriebsstromanforderungen:

Wechselstrom 230 V ~, 50 Hz

Leistungsaufnahme: 50 W (im Betrieb)

10 W (bei Standby/Display ein)

0,9 W (bei Standby/ECO-Modus)

Abmessungen (ca.):

Player-/Tunereinheit: 231 mm × 79 mm × 230,5 mm

(B × H × T)

Verstärkereinheit: 231mm × 79mm × 245mm

(B× H× T)

Gewicht (ca.):

Player-/Tunereinheit: 1,14kg

Verstärkereinheit: 2,92 kg

Lautsprecher (SP-UXTB3)

Typ: 2-Wege-Bassreflex

Lautsprechereinheiten:

Hochtöner: 4 cm-Konus × 1

Tieftöner: 10cm -Konus × 1

Impedanz: 6 Ω

Abmessungen (ca.): 170mm× 250mm× 160mm

(B× H× T)

Gewicht (ca.): je 1,5kg

Mitgeliefertes Zubehör

siehe Seite 3.

Änderungen bei Design und technischen Daten bleiben vorbehalten.

Teile-Index

Zur Verwendung der Tasten und Regler siehe betreffende Seiten.

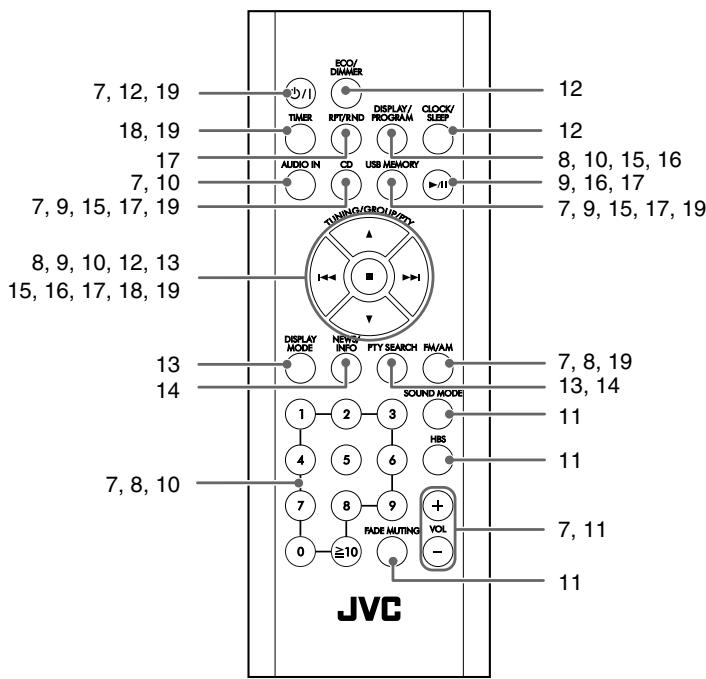

Fernbedienung

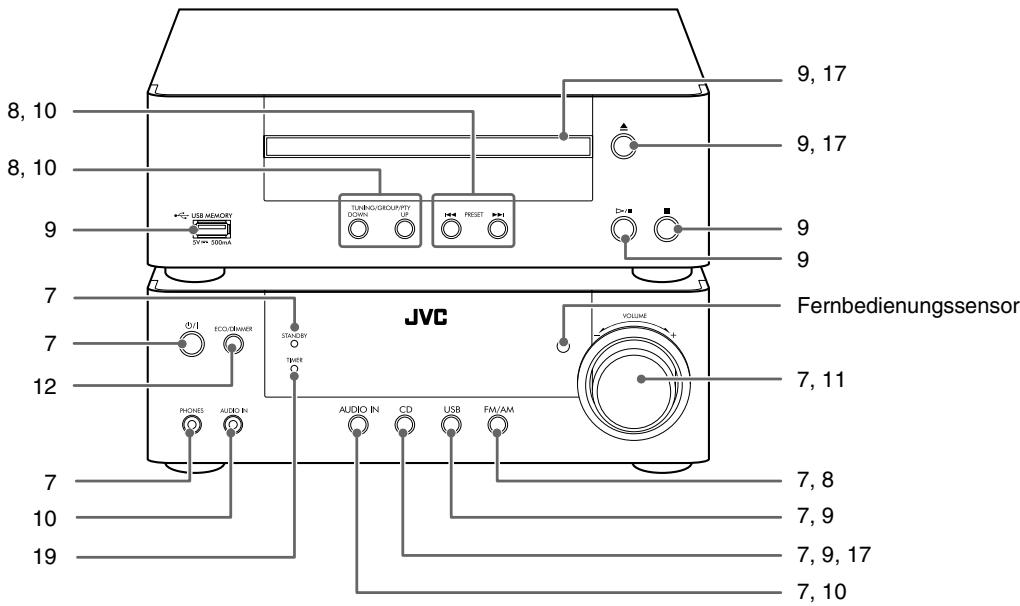

Player-/Tunereinheit Verstärkereinheit

Dynamikbereich: 75 dB

Stromversorgung: 230 V~, 50 Hz Wechselstrom
