Produkttyp	Mini-Stereoanlage mit CD-Player, Kassettenrekorder und FM-Tuner
Marke	JVC
Modell	UXG110
Stromversorgung	Netz 230 V~ 50 Hz
Stromverbrauch	18 W im Betrieb, 1 W im Standby
Ausgangsleistung	3 W pro Kanal (RMS, 4 Ω, 1 kHz, ≤10% THD)
Lautsprecherimpedanz	4 Ω bis 8 Ω
FM-Tuner	Bereich 87,50 – 108,00 MHz, 20 Senderspeicher, RDS-Empfang (PS, PTY, RT, Enhanced Other Networks)
CD-Player	CD Audio, CD-R/RW; Dynamikbereich 60 dB, Signal-Rausch-Verhältnis 60 dB
Kassettenrekorder	Kassetten Typ I; Frequenzgang 125 Hz – 8 kHz; Gleichlaufschwankungen 0,35% (WRMS)
Audio-Eingang (AUX)	AUDIO-IN-Buchse (Stereo-Klinkenstecker); Empfindlichkeit 500 mV, Impedanz 50 kΩ
Klangfunktionen	Hyper Bass Sound (HBS); SEA-Modi: ROCK, POP, CLASSIC, JAZZ
Timer	Einstellbarer Sleep-Timer
Uhr	Integriert, im Standby einstellbar
Aufnahme	Auf Kassette von FM, CD oder externer Quelle (AUDIO IN)
Fernbedienung	Inklusive, Batterien beigelegt
Mitgeliefertes Zubehör	FM-Antenne, Fernbedienung, Batterien (×2)
Reinigung und Wartung	Reinigen Sie die Köpfe mit einem Wattestäbchen und Alkohol; entmagnetisieren Sie die Köpfe; reinigen Sie das Gehäuse mit einem weichen Tuch und mildem Reinigungsmittel
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, Belüftung beachten, Batterien korrekt verwenden

Häufig gestellte Fragen - UXG110 JVC

Wie stelle ich die Uhr der JVC UXG110 Anlage ein?

Stellen Sie sicher, dass die Anlage im Standby ist. Drücken Sie die DISPLAY/MODE-Taste auf der Fernbedienung oder die CLOCK-Taste am Hauptgerät für 2 Sekunden. Die Stunden blinken. Drehen Sie den VOLUME-Regler oder verwenden Sie die +/--Tasten, um die Stunden einzustellen, und drücken Sie dann SET. Stellen Sie dann die Minuten auf die gleiche Weise ein. Die Uhr startet automatisch.

Wie kann ich FM-Sender voreinstellen?

Wählen Sie die FM-Quelle. Stimmen Sie den gewünschten Sender mit den TUNING-Tasten oder durch automatischen Suchlauf ab. Drücken Sie PROGRAM (die PROG-Anzeige blinkt). Wählen Sie mit den PRESET-Tasten eine Voreinstellungsnummer von 1 bis 20. Drücken Sie erneut PROGRAM zum Speichern. Wiederholen Sie den Vorgang für bis zu 20 Sender.

Wie programmiere ich die Wiedergabereihenfolge von CD-Titeln?

Legen Sie eine CD ein und wählen Sie die CD-Quelle. Stoppen Sie die Wiedergabe. Drücken Sie PROGRAM (die PROG-Anzeige leuchtet auf). Wählen Sie einen Titel mit den +- oder --Tasten und drücken Sie SET. Wiederholen Sie dies für bis zu 32 Titel. Drücken Sie PLAY, um die programmierte Wiedergabe zu starten.

Wie nehme ich eine FM-Sendung auf Kassette auf?

Legen Sie eine leere Kassette Typ I in das Laufwerk ein. Wählen Sie die FM-Quelle. Drücken Sie gleichzeitig REC und PLAY (oder ● und ▶ je nach Modell). Die Aufnahme startet. Zum Stoppen drücken Sie STOP (CD) oder ■ (Kassette). Das Band kann umgedreht werden, um die andere Seite zu bespielen.

Was tun bei Kondensation am Gerät?

Kondensation kann bei Temperaturwechsel (von kalt zu warm, Einschalten der Heizung) auftreten. Wenn das Gerät nicht ordnungsgemäß funktioniert, lassen Sie es für einige Stunden eingeschaltet, damit die Feuchtigkeit verdunstet. Ziehen Sie anschließend das Netzkabel ab und wieder an.

Wie reinige ich die Köpfe des Kassettenrekorders?

Verwenden Sie ein mit Reinigungsalkohol befeuchtetes Wattestäbchen. Reinigen Sie vorsichtig die Köpfe (Wiedergabe/Löschkopf), die Capstan-Welle und die Andruckrolle. Zum Entmagnetisieren der Köpfe verwenden Sie einen Kopf-Entmagnetisierer (im Handel erhältlich) bei ausgeschalteter Anlage.

Wie aktiviere ich den Hyper Bass Sound (HBS) Modus?

Drücken Sie auf der Fernbedienung oder am Hauptgerät die Taste HBS (oder HYPER BASS). Die HBS-Anzeige leuchtet auf dem Display. Drücken Sie erneut, um zu deaktivieren. Sie können auch mit der Taste SOUND MODE einen Klangmodus (ROCK, POP, CLASSIC, JAZZ) auswählen.

Wie verwende ich den Sleep-Timer?

Drücken Sie während der Wiedergabe mehrmals die SLEEP-Taste auf der Fernbedienung, um die Dauer auszuwählen (z.B. 10, 20, 30, 60, 90, 120 Minuten). Die SLEEP-Anzeige leuchtet. Das Gerät schaltet sich nach der eingestellten Zeit automatisch aus. Um die verbleibende Zeit anzuzeigen, drücken Sie SLEEP; zum Abbrechen halten Sie SLEEP gedrückt oder schalten Sie das Gerät aus.

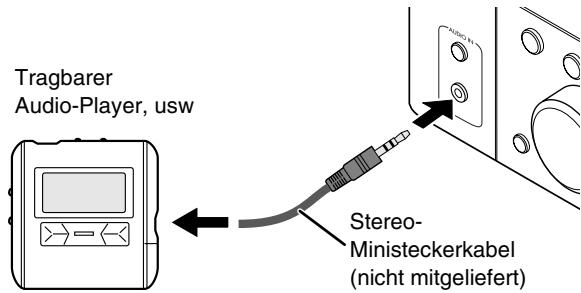

Wie schließe ich ein externes Gerät (MP3-Player usw.) an?

Verwenden Sie ein Stereo-Klinkenkabel (nicht im Lieferumfang). Schließen Sie es an die AUDIO IN-Buchse auf der Rückseite der Anlage und den Audioausgang des externen Geräts an. Wählen Sie die Quelle AUDIO IN an der Anlage. Stellen Sie die Lautstärke der Anlage vor dem Anschließen auf Minimum. Starten Sie die Wiedergabe auf dem externen Gerät.

Was tun, wenn die Fernbedienung nicht funktioniert?

Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem Sensor der Anlage befindet. Gehen Sie näher an das Gerät heran. Ersetzen Sie die Batterien (zwei R03/AAA) unter Beachtung der Polarität. Wenn das Problem weiterhin besteht, ist möglicherweise der Mikroprozessor gestört: Ziehen Sie das Netzkabel ab, stecken Sie es wieder ein und setzen Sie die Anlage zurück, indem Sie die Tasten STANDBY und AUDIO IN gedrückt halten, bis RESET angezeigt wird.

BEDIENUNGSANLEITUNG UXG110 JVC

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Die Taste kann in keiner Stellung zur Unterbrechung der Stromversorgung verwendet werden. Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab). Der Netzstecker oder ein Gerätestecker wird zum Abtrennen des Geräts verwendet, das abgetrennte Gerät bleibt ständig betriebsbereit. - Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY rot. - Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte. Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION

Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer o. Ä. ausgesetzt werden.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen und nicht das Gehäuse öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und/oder unsichtbare Laserstrahlung der Klasse 1M bei offenen Abdeckungen. Nicht direkt mit optischen Instrumenten betrachten.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

Vorsicht: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden soll das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite: Hindernisfrei und gut zugänglich.
2. Seiten- und Rückwände: Hindernisfrei in allen gegebenen Abständen (siehe Abbildung).
3. Unterseite: Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Diese Symbole zeigen an, dass elektrische bzw. elektronische Altgeräte und Batterien mit diesem Symbol nicht als normaler Haushaltsabfall entsorgt werden dürfen. Stattdessen müssen die Produkte zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung sowie den Richtlinien 2002/96/EG und 2006/66/EG einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte und Batterien zugeführt werden.

Produkte

Die korrekte Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die Gesundheit, welche durch unsachgemäße Behandlung der Produkte auftreten können.

Batterie

Weitere Informationen zu Sammelstellen und dem Recycling dieser Produkte erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

Hinweis:

Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie Blei enthält.

[Geschäftskunden]

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite http://www.jvc.eu/, auf der Sie Informationen zur Rücknahme des Produkts finden.

[Andere Länder außerhalb der Europäischen Union]

Diese Symbole sind nur in der Europäischen Union gültig.

Wenn Sie diese Produkte entsorgen möchten, halten Sie sich bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung von alten elektrischen bzw. elektronischen Geräten und Batterien.

Sehr geehrter Kunde, sehr geehrte Kundin,

Dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Deutschland

Cher(e) client(e),

Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, dass Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

Vorsichtsmaßregeln

Aufstellung

• Stellen Sie das Gerät an einem Ort auf, der eben, trocken und weder zu heiß noch zu kalt ist – zwischen 5 °C und 35 °C.
• Stellen Sie das Gerät an einem gut belüfteten Ort auf, um Hitzestau im Gerät zu vermeiden.

Stellen Sie das Gerät NICHT in der Nähe von Wärmequellen oder an Orten auf, die direktem Sonnenlicht, starkem Staub oder Vibrationen ausgesetzt sind.

• Halten Sie ausreichend Abstand zwischen dem Gerät und dem Fernsehgerät.
• Halten Sie die Lautsprecher vom Fernsehgerät fern, um Störungen mit dem Fernsehgerät zu vermeiden.

Betriebsstromquellen

• Ziehen Sie beim Trennen des Geräts von der Wandsteckdose immer am Stecker und nicht am Netzkabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf den Linsen im Gerät kann in den folgenden Fällen auftreten:

• Bei starker Erwärmung eines Raums. In einem feuchten Raum.
• Wenn das Gerät direkt von einem kalten an einen warmen Ort gebracht wird.

In diesem Fall kann eine Fehlfunktion im Gerät auftreten. Lassen Sie das Gerät in diesem Fall einige Stunden stehen, bis die Feuchtigkeit verdampft ist, ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Zur Sicherheit müssen Sie folgende Punkte beachten:

• Stellen Sie sicher, dass für gute Lüftung um das Hauptgerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung der Anlage verursacht werden.
• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. Wenn diese z.B. durch eine Zeitung oder ein Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstiges

• Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker ab und wenden Sie sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen Sie die Anlage NICHT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

• Wenn Sie diese Anlage über längere Zeit nicht verwenden, ziehen Sie den Netzstecker von der Wandsteckdose ab.

Falls etwas schiefgeht, ziehen Sie den Netzstecker ab und wenden Sie sich an Ihren Fachhändler.

Wie Sie diese Anleitung lesen

Um diese Anleitung so einfach und leicht verständlich wie möglich zu halten, haben wir folgendes Format verwendet:

• Tasten und Bedienungsvorgänge werden erklärt, wie in der Tabelle unten gezeigt. In dieser Anleitung wird in erster Linie die Bedienung mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen tragen.
• Einige zugehörige Tipps und Hinweise werden später in den Abschnitten "Weitere Informationen zu dieser Anlage" und "Störungssuche" gegeben, aber nicht im gleichen Abschnitt, wo die Bedienungsschritte erklärt werden. Wenn Sie mehr über die Funktionen wissen wollen oder wenn Zweifel an den Funktionen bestehen, gehen Sie zu den betreffenden Abschnitten und schlagen Sie dort die Antworten nach.

	Zeigt an, dass Sie die Taste kurz drücken.
→	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie eine der Tasten drücken.
2s.	Zeigt an, dass Sie die Taste für eine gegebene Sekundenzahl gedrückt halten. ·Die Zahl im Pfeil zeigt die Länge des Drückens an (in thisem Beispiel 2 Sekunden). ·Wenn sich keine Zahl im Pfeil befindet, halten Sie die Taste gedrückt bis der gesamte Vorgang beendet ist oder das gewünschte Ergebnis erhalten wurde.
	Zeigt an, dass Sie den Regler in die angegebene Richtung(en) drehen.

Remote ONLY	Zeigt an, dass dieser Vorgang nur über die Fernbedienung möglich ist.
Main Unit ONLY	Zeigt an, dass dieser Vorgang nur über die Tasten und Regler am Hauptgerät möglich ist.

Erste Schritte 3

Schritt 1: Auspacken. 3

Schritt 2: Vorbereitung der Fernbedienung. 3

Schritt 3: Herstellen von Anschlüssen 4

Displayanzeigen 5

Tägliche Bedienung – Wiedergabe 6

Hören von UKW-Rundfunk 7

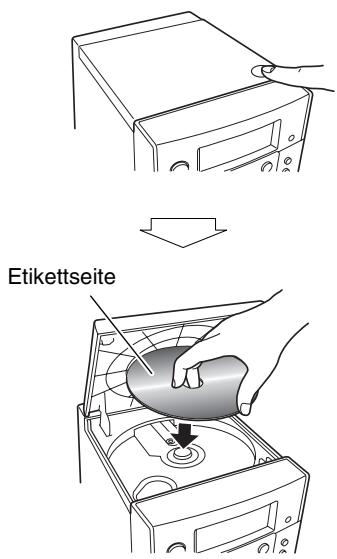

Wiedergabe von Discs 8

Wiedergabe eines Bandes 9

Wiedergabe eines externen Geräts 9

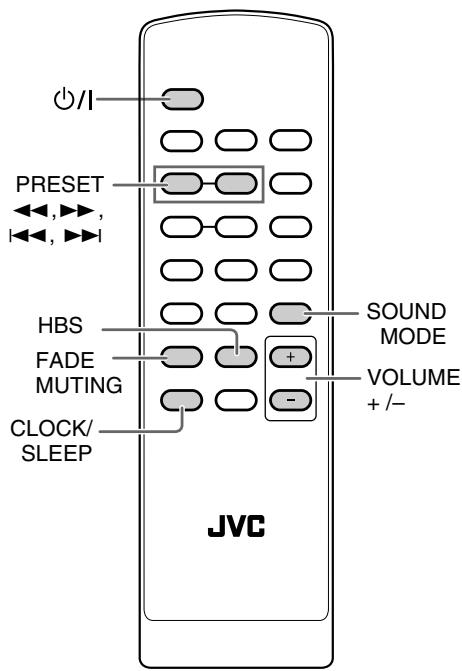

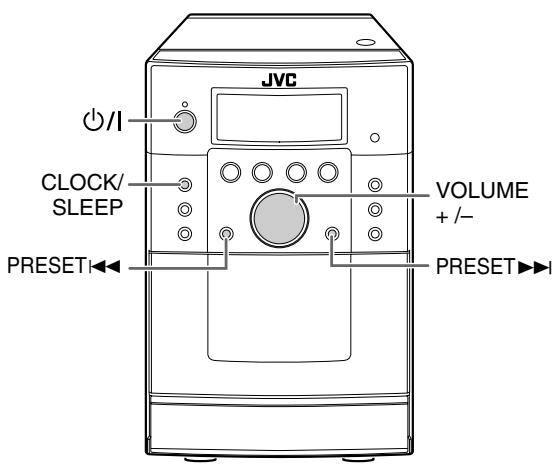

Tägliche Bedienung – Klang und andere Einstellungen 10

Einstellen der Lautstärke 10

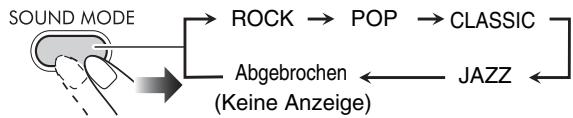

Einstellen des Klangs 10

Einstellen der Uhr 11

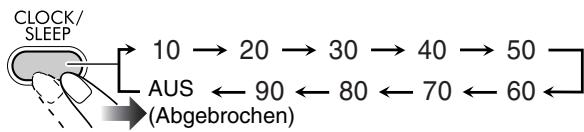

Automatisches Ausschalten – Einschlaf-Timer 11

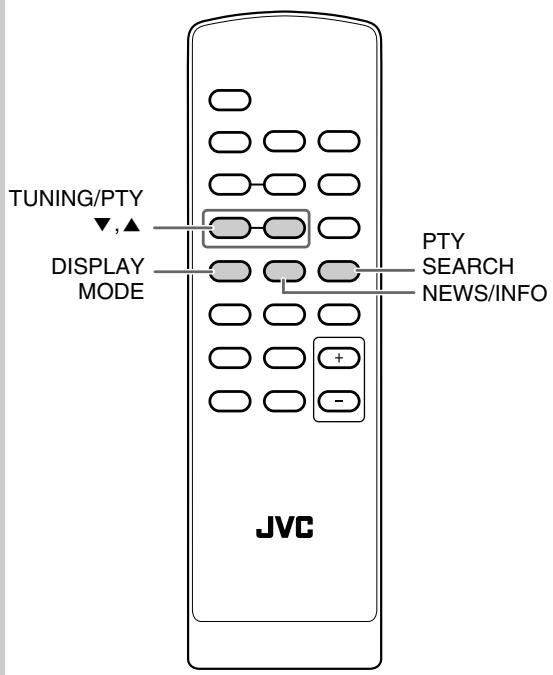

Erweiterte Radiofunktionen 12

Empfang von UKW-Sendern mit Radio Data System ... 12

Suchen eines Programms mit PTY-Codes 13

Kurzfristig automatisch zu einem Programm ihrer Wahl umschalten 13

Erweiterte Disc-Funktionen 14

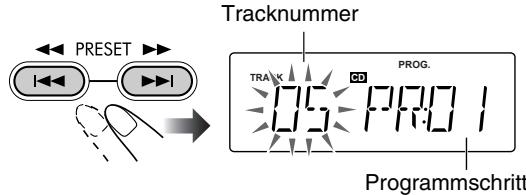

Programmierung der Wiedergabereihenfolge—Programmwiedergabe 14

Zufällige Wiedergabe—Zufallswiedergabe 15

Wiederholt abspielen—Wiederholwiedergabe 15

Aufnahme-Bedienvorgänge 16

Aufnahme einer UKW-Sendung 16

Aufnahme von einer Disc 17

Aufnahme von einem externen Gerät 17

Löschen eines Bandes 17

Zusätzliche Information 18

Weitere Informationen zu dieser Anlage 18

Störungssuche 18

Wartung 19

Technische Daten 19

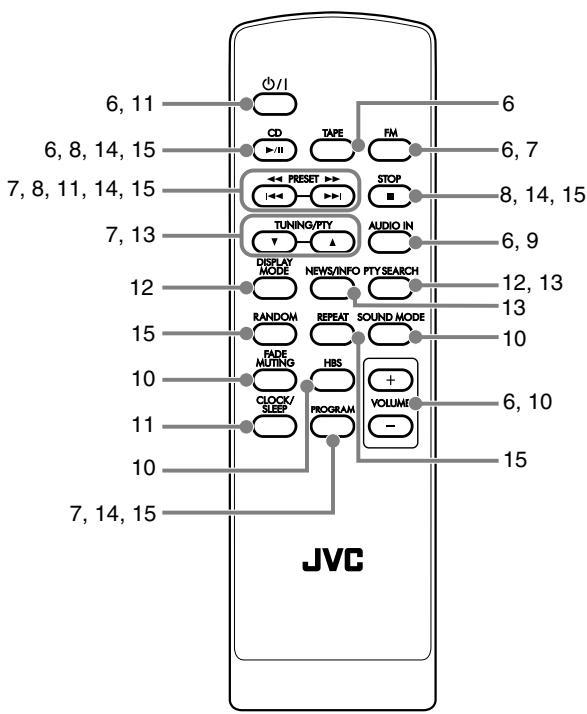

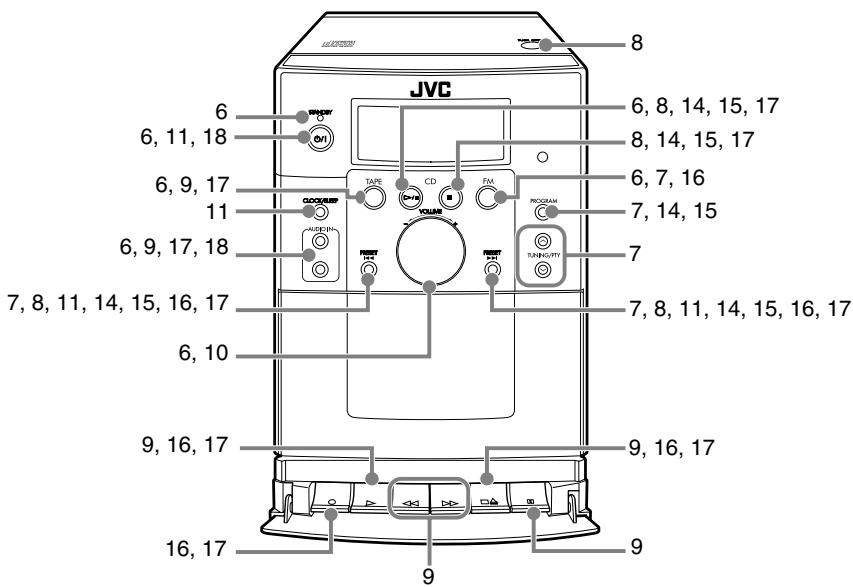

Teile-Index 20

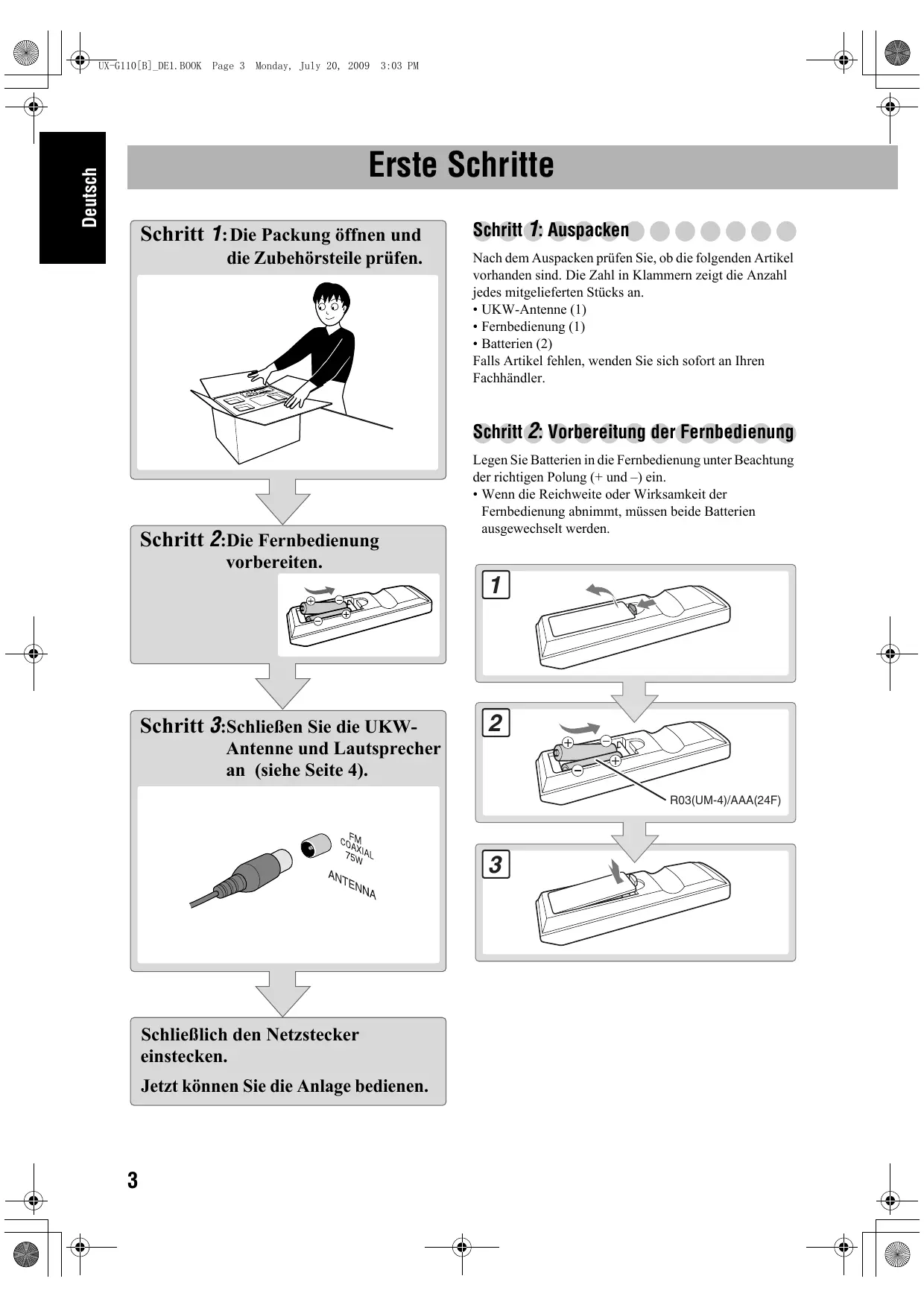

Erste Schritte

Schritt 1: Die Packung öffnen und die Zubehörteile prüfen.

Schritt 2: Die Fernbedienung vorbereiten. Schritt 3: Schließen Sie die UKW-Antenne und Lautsprecher an (siehe Seite 4).

Schließlich den Netzstecker einstecken.

Jetzt können Sie die Anlage bedienen.

Schritt 1: Auspacken

Nach dem Auspacken prüfen Sie, ob die folgenden Artikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jedes mitgelieferten Stücks an.

UKW-Antenne (1) Fernbedienung (1) - Batterien (2)

Falls Artikel fehlen, wenden Sie sich sofort an Ihren Fachhändler.

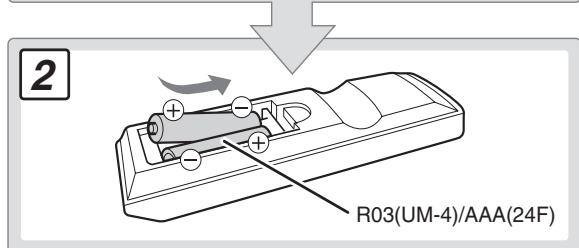

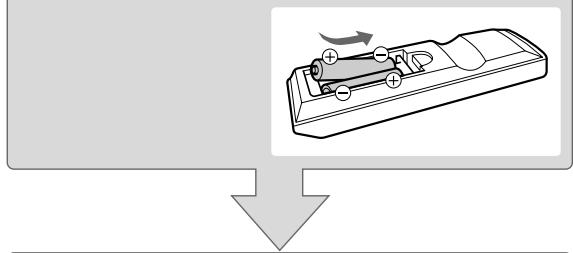

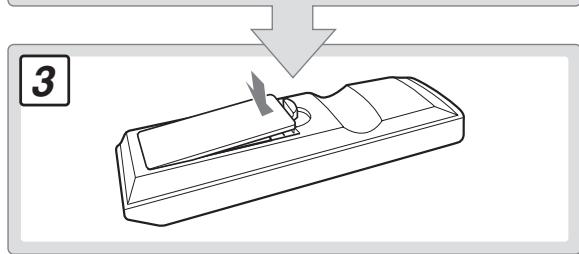

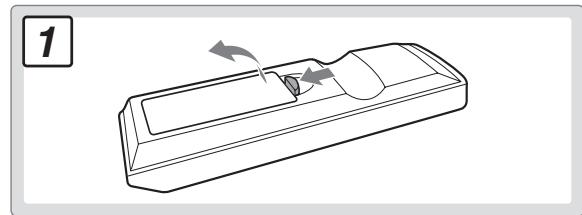

Schritt 2: Vorbereitung der Fernbedienung

Legen Sie Batterien in die Fernbedienung unter Beachtung der richtigen Polung (+ und -) ein.

• Wenn die Reichweite oder Wirksamkeit der Fernbedienung abnimmt, müssen beide Batterien ausgewechselt werden.

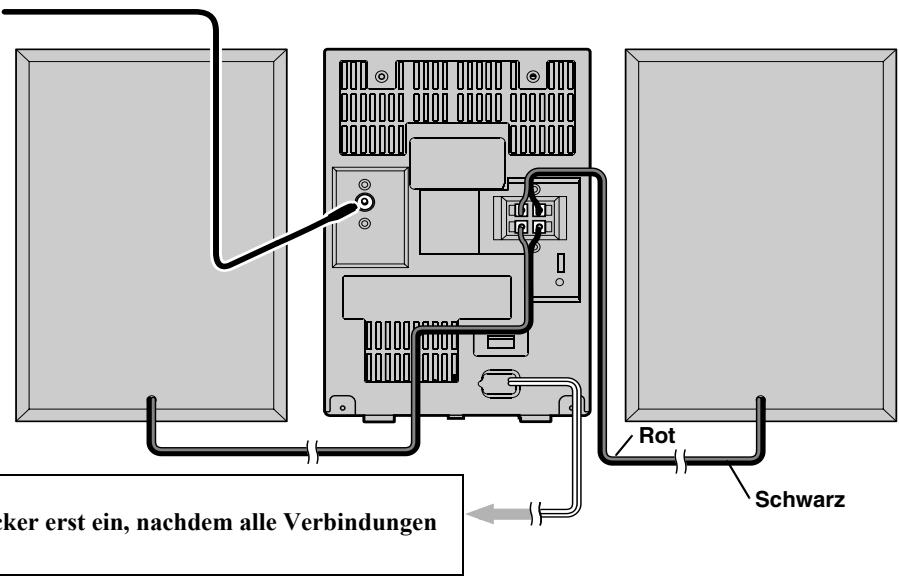

Schritt 3: Herstellen von Anschlüssen

Schalten Sie alle Komponenten vor dem Herstellen von Verbindungen aus.

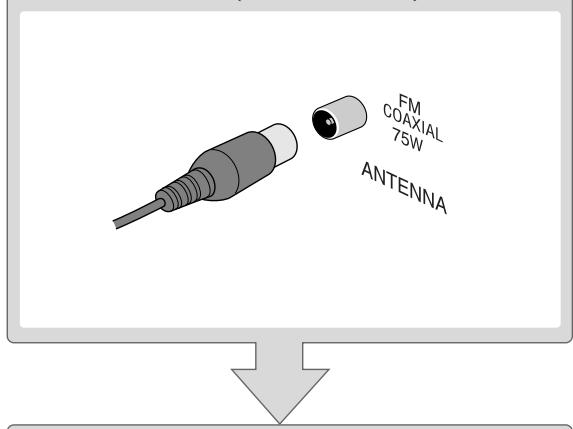

UKW-Antenne (mitgeliefert)

Strecken Sie sie aus, um den besten Empfang zu erzielen.

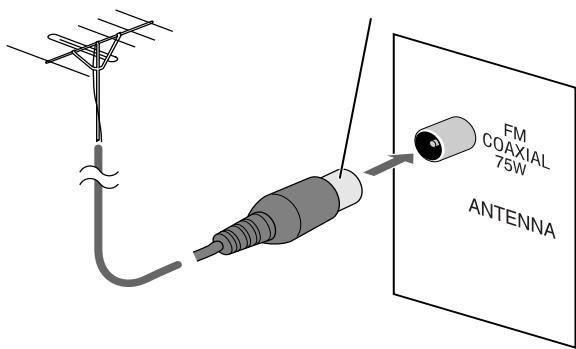

Für besseren UKW-Empfang

Trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenantenne mit einem 75-Ω-Draht mit Koaxstecker (nicht mitgeliefert) an.

UKW-Außenantenne

• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außerdem die Antenne von Metallteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

Diese Anlage kann keine AM-Sendungen empfangen.

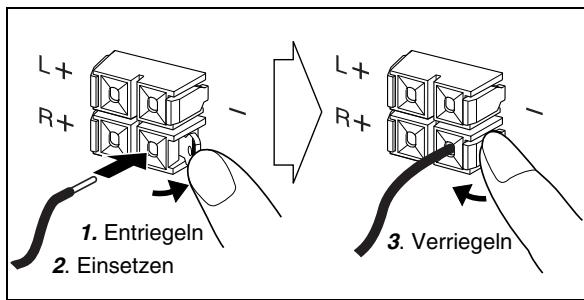

Zum Anschließen der Lautsprecherkabel

Stellen Sie sicher, dass beide Lautsprecher richtig und fest angeschlossen sind.

Beim Anschließen der Lautsprecherkabel achten Sie auf richtige Polung der Lautsprecherklemmen: Das schwarze Kabel an (-) , das rote Kabel an (+) .

• Schließen Sie NICHT mehr als einen Lautsprecher an jeder Klemme an.
• Lassen Sie NICHT zu, dass der Leiter der Lautsprecherkabel metallische Teile der Anlage berührt.

• Wenn die Lautsprecherkabel mit Vinyl isoliert sind, isolieren Sie die Spitze der Lautsprecherkabel, indem Sie das Vinyl abziehen.

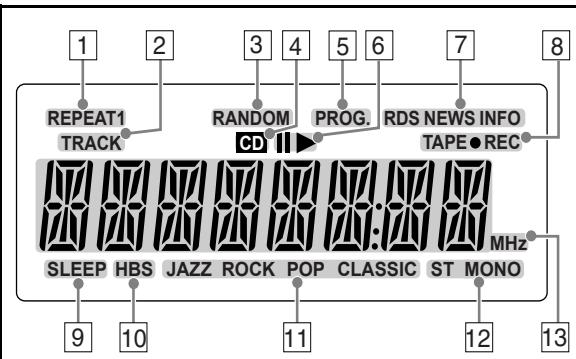

Displayanzeigen

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit.

Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

Anzeigen im Hauptdisplay UKW-Tuner: Audio-CD:

• Während der Wiedergabe:

• Bei gestoppter Wiedergabe:

Band:

• Während der Wiedergabe eines Bandes:

1 REPEAT-Modus-Anzeigen (REPEAT1/REPEAT)

• Leuchten auf, wenn Wiederholwiedergabe-Modus aktiviert ist.

2 TRACK-Anzeige

• Leuchtet, wenn CD ausgewählt ist.

3 RANDOM-Anzeige

Leuchtet auf, wenn Zufallswiedergabe-Modus aktiviert ist.

4 CD-Anzeige

• Leuchtet, wenn eine Audio-CD erkannt wird.

PROG (Programm)-Anzeige

• Leuchtet auf, wenn ein Festsender gewählt ist.
• Leuchtet auf, wenn die Programm-Wiedergabe aktiviert ist.

Wiedergabe-/Pause-Anzeigen

• ▷: Leuchtet auf, wenn eine Disc wiedergegeben wird.
• II: Leuchtet auf, wenn eine Disc auf Pause geschaltet ist.

7 Radio Data System-Anzeigen

• RDS: Leuchtet auf, während ein UKW-Sender, der Radio Data System-Signale ausstrahlt, abgestimmt ist.
• NEWS/INFO:

- Leuchtet, um den momentan ausgewählten Programmtyp für den PTY-Standby-Empfang anzuzeigen.

- Blinkt, wenn eine Sendung automatisch im PTY-Standby-Empfang ausgewählt wurde.

8 Bandbetriebsanzeige

• TAPE: Leuchtet auf, während ein Band gelöscht wird.
• REC: Leuchtet bei der Aufnahme auf.

9 SLEEP-Anzeige

• Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist.

HBS-Anzeige

• Leuchtet auf, wenn HBS (Hyper Bass Sound)-Modus aktiviert ist.

11 SOUND MODE-Anzeige

• Leuchtet auf, wenn einer der Klangmodi aktiviert ist.

UKW-Empfangsanzeige

• MONO: Leuchtet, wenn der UKW-Mono-Modus aktiviert ist.
• ST: Leuchtet, während ein UKW-Sender mit ausreichender Signalstärke abgestimmt ist.

3 Frequenzanzeige Leuchtet auf zur Anzeige der UKW-Frequenz

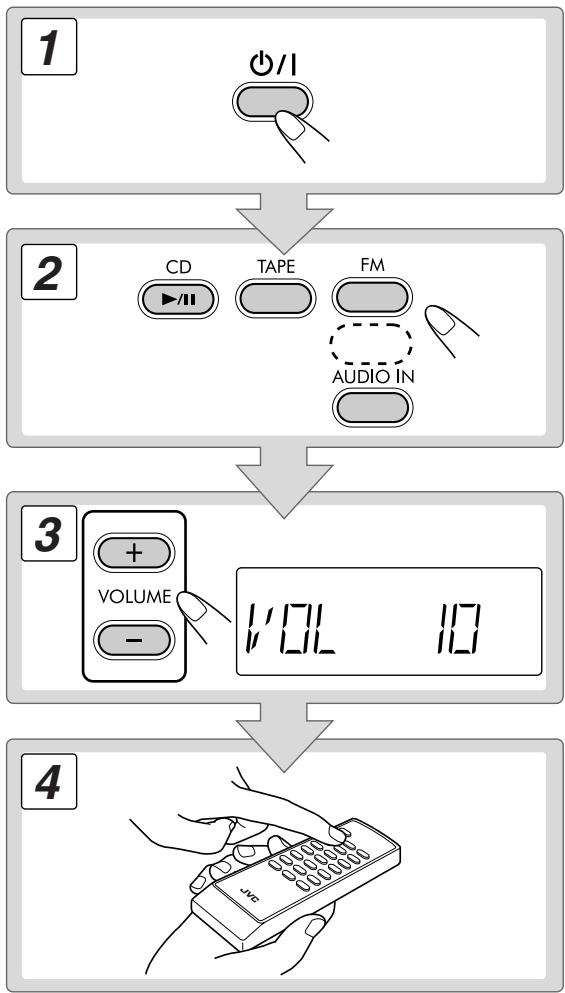

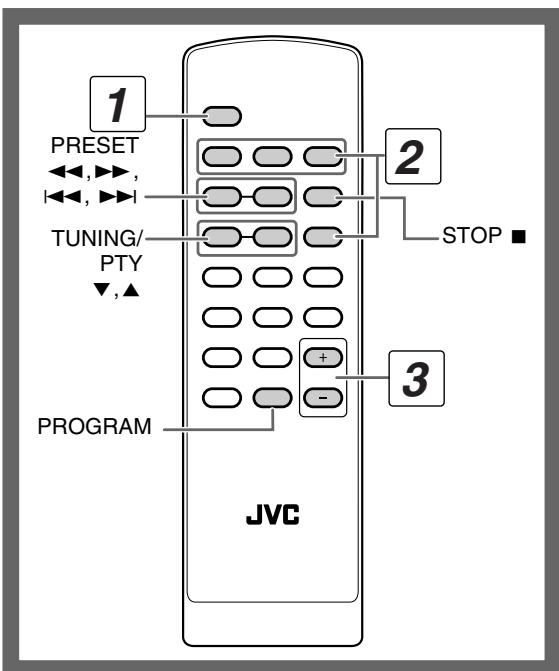

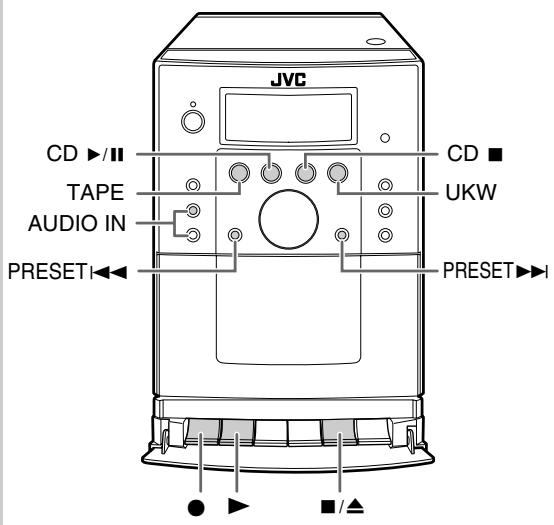

Tägliche Bedienung — Wiedergabe

1 Schalten Sie das Gerät ein.

Das STANDBY-Lämpchen am Hauptgerät erlischt.

2 Wählen Sie die Quelle.

Die Wiedergabe startet automatisch, wenn die gewählte Quelle startbereit ist.

• Wenn Sie TAPE als Quelle wählen, drücken Sie am Hauptgerät zum Starten der Wiedergabe. (Siehe Seite 9.)
• Wenn Sie AUDIO IN wählen, startet die Wiedergabe am externen Gerät.

3 Stellen Sie die Lautstärke ein. 4 Regeln Sie die Ziellautstärke wie später erklärt.

Zum Ausschalten der Anlage (Standby)

Das STANDBY-Lämpchen am Hauptgerät leuchtet auf.

• Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Schalten Sie die Anlage NICHT bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör und/oder die Lautsprecher beschädigen, wenn die Anlage ein- oder erneut auf Wiedergabe geschaltet wird.

Hören von UKW-Rundfunk

Diese Anlage kann keine AM-Sendungen empfangen.

Zum Wählen von FM (UKW)

So stellen Sie Sender ein

Während UKW gewählt ist...

Der Sendersuchlauf beginnt, und die Frequenzanzeige beginnt im Display umzuschalten.

Wenn ein Sender (eine Frequenz) mit ausreichender Signalstärke abgestimmt ist, bleibt der Suchlauf stehen.

Zum Stoppen des manuellen Suchlaufs drücken Sie eine der Tasten.

• Wenn Sie die Taste wiederholt drücken, schaltet die Frequenz in Einzelschritten um.

Wenn der empfangene UKW-Sender schwer zu hören ist

Der Empfang wird verbessert, obwohl der Stereoeffekt verloren geht.

Die Anzeige MONO leuchtet auf.

Zum Zurückschalten auf den Stereo-Effekt drücken Sie FM erneut.

Zum Eingeben von Festsendern

Sie können die 20 UKW-Festsender eingeben.

1. Stimmen Sie den Sender ab, dessen Frequenz eingespeichert werden soll. 2. Aktivieren Sie den Festsendernummer-Eingabemodus.

• Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt. 3. Wählen Sie eine Festsendernummer für den zu speichernden Sender.

4. Speichern Sie den Sender.

So stellen Sie einen Festsender ein

1. Wählen Sie FM (UKW).

2. Wählen Sie die Nummer für den gespeicherten Festsender.

Die Anzeige PROG leuchtet im Display auf.

Wiedergabe von Discs

Diese Anlage kann die folgenden Disctypen abspielen.

Audio-CD - CD-R/CD-RW (aufgenommen im Audio-CD-Format)

Audio-CD	CD-R	CD-RW
COMPACT DISC DIGITAL AUDIO	COMPACT DISC DIGITAL AUDIO RECORDS	COMPACT DISC DIGITAL AUDIO BeWritab

• Diese Anlage kann möglicherweise bestimmte Dateien nicht abspielen, obwohl ihre Formate oben aufgeführt sind.

Achtung bei DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer "DualDisc" entspricht nicht dem "Compact Disc Digital Audio"-Standard. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.

Zum Einsetzen einer Disc

• Sie können eine Disc einsetzen, während eine andere Quelle wiedergegeben wird.

Zur Wiedergabe einer Disc

Zum Start:	Zum Pausieren:	Zum Stoppen:
CD	CD Zum Freigegeben erneut drücken.	STOP

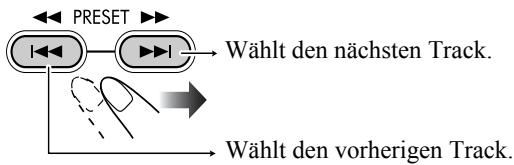

Zum Wählen eines Tracks

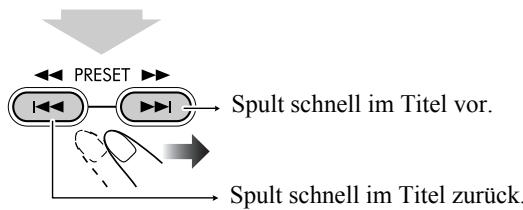

Zum Aufsuchen eines bestimmten Abschnitts

Während der Wiedergabe einer Disc drücken und halten Sie diese Taste, bis der gewünschte Abschnitt erreicht ist.

Wiedergabe eines Bandes

Zum Einsetzen eines Bandes

Sie können Bänder des Typs I abspielen.

1 Die Abdeckung öffnen.

2 Drücken Sie /

3 Einsetzen.

Mit der Bandseite nach unten weisend

4 Schließen.

• Drücken Sie \(\blacksquare/\triangle\), um das Deck zu öffnen.

Zur Bandwiedergabe

1 Wählen Sie "TAPE" als Quelle.

2 Starten Sie die Wiedergabe.

Zum Start:	Zum Pausieren:	Zum Stoppen:
	Zum Freigegeben erneut drücken.

Zum Aufsuchen eines bestimmten Abschnitts

Während der Wiedergabe eines Bandes...

Zum Freigeben drücken Sie \(\triangleright\)

Wiedergabe eines externen Geräts

Zum Anschließen eines externen Geräts

Durch Verwendung eines Stereo-Ministeckerkabels (nicht mitgeliefert) können Sie ein Gerät mit analogen Ausgangsbuchsen, z. B. tragbarer Audio-Player, anschließen.

WICHTIG

• Stellen Sie die Lautstärke immer auf "VOL MIN", wenn Sie das externe Gerät anschließen oder entfernen.

Zum Wählen von AUDIO IN

Tägliche Bedienung — Klang u. andere Einstellungen

Fernbedienung Hauptgerät

Einstellen der Lautstärke

Sie können den Lautstärkepegel im Bereich von 0 ("VOL MIN") bis 31 ("VOL MAX") einstellen.

Fernbedienung:	Hauptgerät:
+ VOLUME -	VOLUME

Zum kurzzeitigen Senken der Lautstärke

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut oder stellen den Lautstärkepegel ein.

Einstellen des Klangs

Zur Verstärkung des Tiefenklangs – HBS

Sie können einen kräftigen Bassklang mit Hyper-Bass-Soundeffekt erhalten.

Zur Auswahl eines Klangmodus

Sie können einen der 4 SEA (Sound Effect Amplifier)-Modi wählen.

ROCK	Verständt die niedrigen und hohen Frenzen.
POP	Gut für Vokalmusik.
CLASSIC	Gut für klassische Musik.
JAZZ	Betonte niedrigere Frenzen für jazzartige Musik.
Keine Anzeige	Es wird kein Klangeffekt angewendet.

Einstellen der Uhr

• Sie können die Uhr nur einstellen, wenn die Anlage ausgeschaltet ist (auf Standby). 1. Schalten Sie die Anlage aus (auf Standby).

2. Aktivieren Sie den Uhreinstellungs-Modus.

3. Stellen Sie die Stunde ein.

4. Stellen Sie die Minuten ein.

Die eingebaute Uhr beginnt zu laufen.

Zum Prüfen der aktuellen Zeitanzeige bei der Wiedergabe

Die Zeit wird nur eine kurze Zeit lang angezeigt.

Bei einem Stromausfall

Die Uhrzeiteinstellungen gehen verloren, und "0:00" blinkt. Sie müssen die Uhr neu einstellen.

Automatisches Ausschalten

Einschlaf-Timer

1 Aktivieren Sie den Einschlaf-Timer-Modus.

2 Geben Sie die Zeit ein (in Minuten).

Zum Prüfen der Zeit bis zum Ausschalten

• Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

Erweiterte Radiofunktionen

Fernbedienung

Empfang von UKW-Sendern mit

Radio Data System

Das Radio Data System ermöglicht es UKW-Sendern, zusammen mit ihrem regulären Programmsignal zusätzliche Signale auszustrahlen.

• Wenn die Anlage auf den UKW-Sender abgestimmt ist, der den Radio Data System-Dienst bietet, leuchtet die RDS-Anzeige im Display auf.

Bei dieser Anlage können Sie die folgenden Typen von Radio Data System-Signalen empfangen.

PS (Sendername)	Zeigt gekannte Sendernamen an.
PTY (Programmtyp)	Zeigt die Art der ausgestrahlen Programms an.
RT (Radiotext)	Zeigt die vom Sender übertragenen Textmeldungen an.
Enhanced Other Networks	Bietet Information über die Typen von Programmen, die von Radio Data System- Sendern auf verschiedene Netzwerken ausgestrahl werden.

Zur Anzeige der Radio Data System-Information

Während des Empfangs eines UKW-Senders...

PS	Sendername erscheint. “NO PS” erscheint, wenn kein Signal gesendet wird.
PTY	Der Sendeprogrammtyp wird angezeigt. “NO PTY” erscheint, wenn kein Signal gesendet wird.
RT	Vom Sender ausgestrahnte Textmeldungen werden angezeigt. “NO RT” erscheint, wenn kein Signal gesendet wird.

Suchen eines Programms mit

PTY-Codes

Sie können ein bestimmtes Programm unter den

Festsendern (siehe Seite 7) durch Angabe der PTY-Codes aufsuchen.

Suchen Sie eine Sendung mit Hilfe von PTY-Codes

1 Während des Empfangs eines UKW-Senders...

2 Wählen Sie einen PTY-Code.

3 Starten Sie den Suchlauf.

PTY SEARCH

Die Anlage sucht 20 UKW-Festsender ab, stoppt, wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

• Wenn kein Programm gefunden wird, erscheint "NO FOUND" im Display.
• Der Suchlauf kann jederzeit durch Drücken von PTY SEARCH abgebrochen werden.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde

Während die Anzeigen im Display blinken, drücken Sie PTY SEARCH erneut.

Kurzfristig automatisch zu einem Programm

Ihrer Wahl umschalten

Die Enhanced Other Networks-Funktion erlaubt es der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (NEWS oder INFO).

• Diese Funktion arbeitet beim Hören eines UKW-Senders, der die gewünschten Signale ausstrahlt.

Während des Empfangs eines UKW-Senders...

NEWS	Nachrichten.
INFO	Programm, das Ratschläge jeder Art vermittelt.

Wie die Enhanced Other Networks-Funktion praktisch arbeitet:

FALL 1

Wenn ein Sender nicht das Programm Ihrer Wahl ausstrahlt

Der momentan abgestimmte Sender wird weiter empfangen.

Wenn ein Sender das Programm Ihrer Wahl ausstrahlt, schaltet die Anlage automatisch auf diesen Sender um. Die NEWS/INFO-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf den vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört auf zu blinken und leuchtet ständig).

FALL 2

Wenn der aktuell abgestimmte Sender das Programm Ihrer Wahl ausstrahlt

Die NEWS/INFO-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, hört die Anzeige auf zu blinken (die Funktion bleibt aktiv).

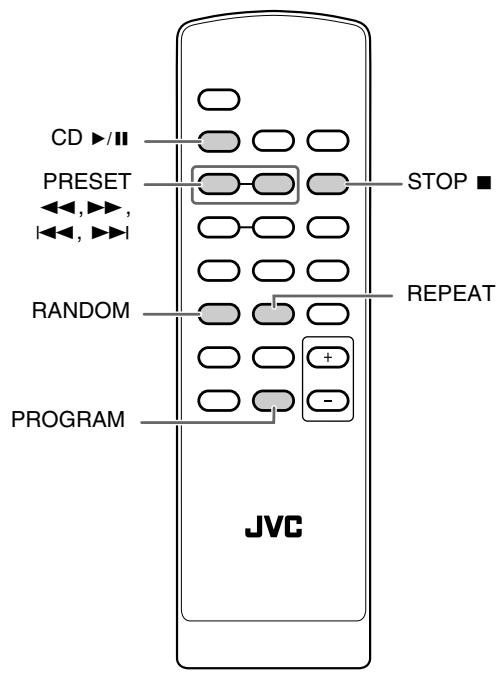

Fernbedienung

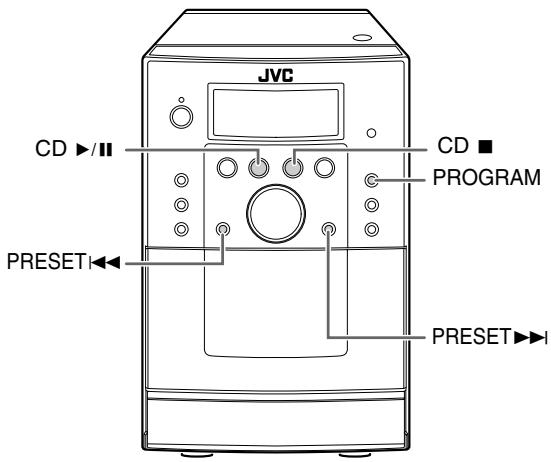

Hauptgerät

Programmierung der Wiedergabereihenfolge—

Programmwiedergabe

Sie können die Wiedergabereihenfolge der Tracks (bis zu 32) vor dem Wiedergabebeginn bestimmen.

• Sie können mit der Taste REPEAT die programmierten Tracks wiederholen.

1 Wählen Sie "CD" als Quelle, und stoppen Sie dann die Wiedergabe.

2 Aktivieren Sie die Programmwiedergabe.

3 Wählen Sie die Tracks für die Programmwiedergabe.

4 Bestätigen Sie die Auswahl.

Der nächste Programmschnitt wird angezeigt

5 Wiederholen Sie Schritt 3 und 4, um weitere gewünschte Tracks zu programmieren.

6 Starten Sie die Wiedergabe.

Die gewählten Titel werden in der programmierten Reihenfolge abgespielt.

Zum Überspringen eines Tracks:	Zum Pausieren:	Zum Stoppen:
PRESET	CD	STOP

Zum Prüfen der Programminhalte

Während die PROG-Anzeige im Display leuchtet und die Wiedergabe gestoppt ist...

Zum Modifizieren des Programms

Während die PROG-Anzeige im Display leuchtet und die Wiedergabe gestoppt ist...

Bearbeiten:

1 Drücken Sie PROGRAM wiederholt, bis der zu bearbeiten gewünschte Programmschrift erscheint.2 Führren Sie die Schritte 3 und 4 auf Seite 14 aus.

Zum Hinzufügen von Schritten im Programm:

1 Drücken Sie PROGRAM wiederholt bis “--” angezeigt wird.2 Führren Sie die Schritte 3 und 4 auf Seite 14 aus.

Zum Löschen des gesamten Programms:

STOPDie PROG-Anzeige erlischt.Die Programminhalte werden durch die folgenden Bedienverfahren gelöscht:Öffnen des CD-Deckels.Andern der Quelle.Ausschalten der Anlage.

Zufällige Wiedergabe – Zufallswiedergabe

Sie können alle Tracks auf der Disc in zufälliger Reihenfolge abspielen.

Die Wiedergabe beginnt in zufälliger Reihenfolge. Die Zufallswiedergabe endet, wenn alle Titel abgespielt sind.

Zum Überspringen eines Tracks:	Zum Pausieren:
	CD Zum Freigegeben erneut drücken.

Zum Verlassen der Zufallswiedergabe

• Sie können die Zufallswiedergabe auch durch Drücken von STOP ■ beenden.

Wiederholt abspielen – Wiederholwiedergabe

Sie können die Tracks wiederholt abspielen.

REPEAT1	Wiederholt den aktuellen Track.
REPEAT	Wiederholt alle Tracks (oder das Programm bei Programmwiedergabe).

Aufnahme-Bedienvorgänge

Hauptgerät

Sie können Bänder des Typs I zur Aufnahme verwenden.

Aufnahme einer UKW-Sendung

1 Setzen Sie eine bespielbare Kassette ein.

1. Die Abdeckung öffnen

2. Drücken Sie ■

4. Schließen

3. Einsetzen, mit der Aufnahmeseite nach außen weisend

2 Stimmen Sie den UKW-Sender ab, der aufgenommen werden soll.

3 Starten Sie die Aufnahme.

(Zur gleichen Zeit)

Die ● REC-Anzeige leuchtet im Display auf.

Zum Stoppen der Aufnahme

Aufnahme von einer Disc

1 Legen Sie eine Disc und eine bespielbare Kassette ein.

• Wenn die aktuelle Quelle nicht die CD ist, drücken Sie CD / , dann CD.

Zur Aufnahme mit Programm- oder Zufallswiedergabe

Wählen Sie Programmwiedergabe (und programmieren Sie eine Reihenfolge: siehe Seite 14) oder Zufallswiedergabe (siehe Seite 15), dann drücken Sie CD um die Wiedergabe anzuhalten.

Zum Starten der Wiedergabe mit einem festgelegten Track

Drücken Sie / zum Wählen eines Tracks, bei dem die Aufnahme beginnen soll.

2 Starten Sie die Aufnahme.

Wiedergabe und Aufnahme beginnt mit dem ersten Track.

• Wenn Sie und während der Wiedergabe eines Tracks drücken, startet die Wiedergabe neu vom Anfang des aktuellen Tracks, und die Aufnahme beginnt.

Zum Stoppen der Aufnahme

Die Aufnahme stoppt, und die Wiedergabe pausiert.

• Zum Neustarten der Aufnahme drücken Sie und .
• Zum Fertigstellen der Aufnahme drücken Sie CD

Sobald das Bandende erreicht ist und bevor die

Wiedergabe der Disc beendet ist, wird die Aufnahme und Wiedergabe auf Pause gestellt. In diesem Fall wenden Sie die Bandkassette und starten die Aufnahme auf eine der folgenden Weisen neu.

• Zum Neustarten der Aufnahme von der Stelle, wo die Wiedergabe auf Pause geschaltet wurde, drücken Sie und.
• Zum Neustarten der Aufnahme vom Anfang des aktuellen Tracks drücken Sie und anschließend und.

Aufnahme von einem externen Gerät

1 Schließen Sie ein Gerät an und setzen Sie eine bespielbare Kassette ein. Zum Anschließen eines externen Geräts, siehe Seite 9. 2 Stellen Sie die Quelle auf AUDIO IN und schalten das externe Gerät ein.

3 Starten Sie die Wiedergabe auf dem externen Gerät.

• Lesen Sie die Bedienungsanleitungen des externen Geräts.

4 Starten Sie die Aufnahme.

(Zur gleichen Zeit)

Die ● REC-Anzeige leuchtet im Display auf.

Zum Stoppen der Aufnahme

Löschen eines Bandes

Sie können ein leeres Band durch Löschen der Inhalte erhalten.

1 Setzen Sie ein zu löschendes Band ein. 2 Wählen Sie "TAPE" als Quelle.

3 Starten Sie den Löschvorgang.

(Zur gleichen Zeit)

Zum Stoppen des Löschvorgangs

Zusätzliche Information

Weitere Informationen zu dieser Anlage

Tägliche Bedienung—Wiedergabe (siehe Seite 6 bis 9)

Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.
• Die Festsender bleiben, wenn das Netzkabel aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch einen Tag lang gespeichert. In diesem Fall speichern Sie die Sender erneut ab.

Wiedergabe von Discs:

• Diese Anlage lässt keine sogenannten "packet write" Discs zu.

Wiedergabe eines Bandes:

• Es wird nicht empfohlen, Bandcassetten des Typs C-120 oder noch längere Bänder zu verwenden. Diese Bänder verfangen sich zu leicht in der Andruckrolle und dem Capstan und verursachen typische Mängel in der Wiedergabe.

Wiedergabe eines externen Geräts:

• Wenn der Audioausgang am Gerät nicht auf Stereo-Ministecker ausgelegt ist, verwenden Sie einen Steckeradapter, um den Stereo-Ministecker in die entsprechende Buchse stecken zu können. Lesen Sie die Bedienungsanleitungen des Geräts.

Tägliche Bedienung—Klang und andere Einstellungen (siehe Seite 10 und 11)

Einstellung der Uhr:

• "0:00" blinkt im Display, bis Sie die Uhr einstellen. Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgehen. In diesem Fall stellen Sie die Uhrzeit erneut ein.

Erweiterte Disc-Funktionen (siehe Seite 14 und 15)

Programmierung der Wiedergabereihenfolge – Programmwiedergabe:

• Wenn Sie versuchen, einen 33. Track zu programmieren, erscheint "FULL" im Display.
• Ihr Eintrag wird ignoriert, wenn Sie versucht haben, eine Titelnummer zu programmieren, die auf der Disc nicht vorhanden ist (z.B. Wahl von Track 14 auf einer Disc, die nur 12 Tracks enthält).

Aufnahme-Bedienvorgänge (siehe Seite 16 und 17)

• Der Aufnahmepegel wird automatisch richtig eingestellt. Auf diese Weise können Sie den Klang einstellen, ohne den Aufnahmepegel zu beeinflussen.
• Es gibt ein Vorspannband am Anfang und Ende von Kassettenbändern, auf dem keine Aufnahme möglich ist. Beim Aufnehmen spulen Sie deshalb über das Vorspannband hinaus, um sicherzustellen, dass bei der Aufnahme kein Musikmaterial verloren geht.

Störungssuche

Wenn Sie ein Problem mit Ihrem System haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

Allgemein:

Einstellungen oder Eingaben werden plötzlich aufgehoben, bevor Sie fertig sind.

⇒ Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

⇒ Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein. Wenn das Problem auf die oben beschriebene Weise nicht behoben werden kann, schalten Sie die Anlage aus (auf Bereitschaftsmodus), und halten Sie dann die Taste AUDIO IN am Hauptgerät gedrückt, bis "RESET" im Display erscheint. Wenn Sie die Anlage zurücksetzen, werden die Einstellungen für Uhrzeit und Festsender gelöscht und müssen neu eingestellt werden.

Unfähig, die Anlage von der Fernbedienung zu steuern.

⇒ Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor an der Anlage. ⇒ Richten Sie die Fernbedienung auf den Fernbedienungssensor auf der Vorderseite. ⇒ Gehen Sie näher an die Anlage heran. ⇒ Die Batterien sind erschöpft.

Es kommt kein Laut aus den Lautsprechern.

⇒ Lautsprecherverbindungen sind falsch oder locker (siehe Seite 4).

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen

⇒ Antennenverbindungen sind falsch oder locker. ⇒ Die UKW-Antenne ist nicht richtig ausgestreckt oder platziert.

Disc-Vorgänge:

Die Disc wird nicht abgespielt.

⇒ Die Disc ist umgekehrt eingesetzt. Setzen Sie die Disc mit der Beschriftungsseite nach oben weisend ein.

Der Disc-Klang ist unterbrochen.

⇒ Die Disc ist zerkratzt oder schmutzig.

Aufnahme-Bedienvorgänge:

Aufnehmen unwilling.

⇒ Die kleinen Zapfen der Kassette sind herausgebrochen. Decken Sie die Aussparungen mit Klebeband ab.

Wartung

Um beste Leistung mit der Anlage zu erzielen, halten Sie ihre Discs und Mechanismen immer sauber.

Umgang mit Discs

• Beim Entnehmen einer Disc aus ihrer Hülle immer den Mittenhalter der Hülle leicht eindrücken und die Disc an den Rändern haltend herausheben.
• Berühren Sie nicht die glänzende Seite der Disc, und biegen Sie die Disc nicht.
• Um ein Verwellen zu vermeiden, bringen Sie die Disc unmittelbar nach dem Gebrauch wieder in ihrem Behälter unter.
• Achten Sie darauf, nicht die Oberfläche der Disc zu zerkratzen.
• Schützen Sie die Disc vor direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disc:

Wischen Sie die Disc mit einem weichen Lappen von der Mitte nach außen hin ab.

Umgang mit Kassettenbändern

• Wenn ein Band locker in seiner Kassette sitzt, ziehen Sie das Band straff, indem Sie einen Bleistift in eine der Spulen setzen und diese drehen.
• Bei lockerem Band kann dieses gezerrt werden oder sich in der Kassette verfangen.
• Achten Sie darauf, nicht die Bandoberfläche zu berühren.
• Lagern Sie das Band nicht an den folgenden Orten: staubige Orte, Orte im direkten Sonnenlicht, hohe Orte, feuchte Bereiche, auf einem Fernsehgerät oder Lautsprecher, in der Nähe von Magneten.

Für beste Klangqualität bei Aufnahme und Wiedergabe

• Verwenden Sie einen mit Alkohol befeuchteten Wattestäbchen zur Reinigung von Tonköpfen, Kapstanwelle und Andruckwalzen.
• Verwenden Sie einen Tonkopf-Entmagnetisierer (in Elektronik- und Audiogeschäften erhältlich) zum Entmagnetisieren der Tonköpfe (bei ausgeschalteter Anlage).

Zum Schützen Ihrer Aufnahme

Zwei kleine Löschschutzungen befinden sich auf der Kassette, um zu verhindern, dass Aufnahmen unabsichtlich gelöscht oder überspielt werden.

Zum Schützen Ihrer Aufnahme entfernen Sie diese Zapfen.

Wenn Sie eine Kassette erneut bespielen wollen, deren

Löschschutzzungen herausgebrochen wurden, müssen Sie diese Löcher mit Klebeband überkleben.

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wässriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung oder Abplatzen der Lackierung zu vermeiden, auf Folgendes achten:
• NICHT mit einem harten Lappen abwischen.
• NICHT gewaltsam abwischen.
• NICHT mit Lösungsmitteln wie Verdünner oder Benzol abwischen.
• NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.
• NICHT Gummi- oder Plastikteile längere Zeit in Berührung setzen.

Technische Daten

Verstärkersektion

Ausgangsleistung:

3 W pro Kanal, min. eff. an 4Ω bei 1kHz mit weniger als 10% Klirrfaktor. (IEC268-3)

Lautsprecher/Impedanz: 4Ω -8Ω

Klemme

AUDIO IN:

Eingangsempfindlichkeit/ Impedanz

500mV / 50kΩ

UKW-Tunersektion

Abstimmbereich:

87,50 MHz - 108,00 MHz

CD-Player-Sektion

Dynamikumfang:

60 dB

Signal-Rauschabstand:

60 dB

Gleichlaufschwankungen: Unmessbar

Kassettendeck-Sektion

Frequenzgang

Normal (Typ I):

125 Hz - 8 kHz

Gleichlaufschwankungen: 0,35 % (eff.)

Allgemein

Betriebsstromanforderungen: Wechselstrom 230 V ~, 50 Hz

Leistungsaufnahme:

18 W (im Betrieb)

1 W (bei Standby)

Abmessungen (ca.):

140 mm × 209 mm × 208 mm

(B × H × T)

Gewicht (ca.):

2,2 kg

Lautsprecher

Typ:

1-Weg Bassreflex

Lautsprechereinheiten:

8 cm Konus × 1

Impedanz:

4 Ω

Abmessungen (ca.):

135mm× 209mm× 175mm

(B× H× T)

Gewicht (ca.):

je 1,2kg

Mitgeliefertes Zubehör

Siehe Seite 3.

Änderungen bei Design und technischen Daten bleiben vorbehalten.

Teile-Index

Zur Verwendung der Tasten und Regler siehe betreffende Seiten.

Fernbedienung

Hauptgerät

Kassetten haben zwei kleine Laschen, damit Aufnahmen nicht versehentlich gelöscht oder überschrieben werden können.

Dynamikbereich: 60 dB

Signal-Rausch-Verhältnis:

60 dB

Wow- und Flatter:

Unmessbar

Kassettendeck

Frequenzgang

Normal (Typ I): 125Hz - 8kHz

Wow- und Flatter: 0,35% (WRMS)

Allgemein

Stromversorgung: 230V ,50Hz Wechselstrom
