MANUALE UTENTE KC-860E SHARP

Prima di mettere in funzione il nuovo purificatore d’aria, leggere attentamente il presente manuale Dopo aver aspirato l’aria presente nella stanza tramite la bocchetta di entrata, il purificatore la fa passare attraverso un pre-filtro, un filtro deodorante lavabile e un filtro HEPA che si trovano al suo interno, per poi scaricarla attraverso la bocchetta di uscita. Il filtro HEPA trattiene il 99,97% delle particelle di polvere che lo attraversano (fino a una dimensione di 0,3 micron) e contribuisce anche all’assorbimento degli odori. Il filtro deodorante lavabile assorbe gradualmente gli odori che lo attraversano. Alcuni odori assorbiti dai filtri potrebbero col tempo decomporsi, trasformandosi in nuovi odori. A seconda dell’ambiente d’uso, soprattutto quando l’apparecchio viene utilizzato in condizioni estreme (molto più impegnative delle normali condizioni d’uso domestiche), questi odori potrebbero diventare particolarmente intensi in un lasso di tempo inferiore a quello previsto. Nel caso in cui gli odori persistano, occorre sostituire i filtri.

NOTA • Il purificatore d’aria è stato progettato per rimuovere la polvere e gli odori presenti nell’aria, ma non i gas nocivi (ad esempio, il monossido di carbonio contenuto nel fumo di sigaretta). Nel caso in cui la fonte dell’odore continui ad essere presente, è possibile che il purificatore d’aria non riesca ad eliminare completamente l’odore in questione.

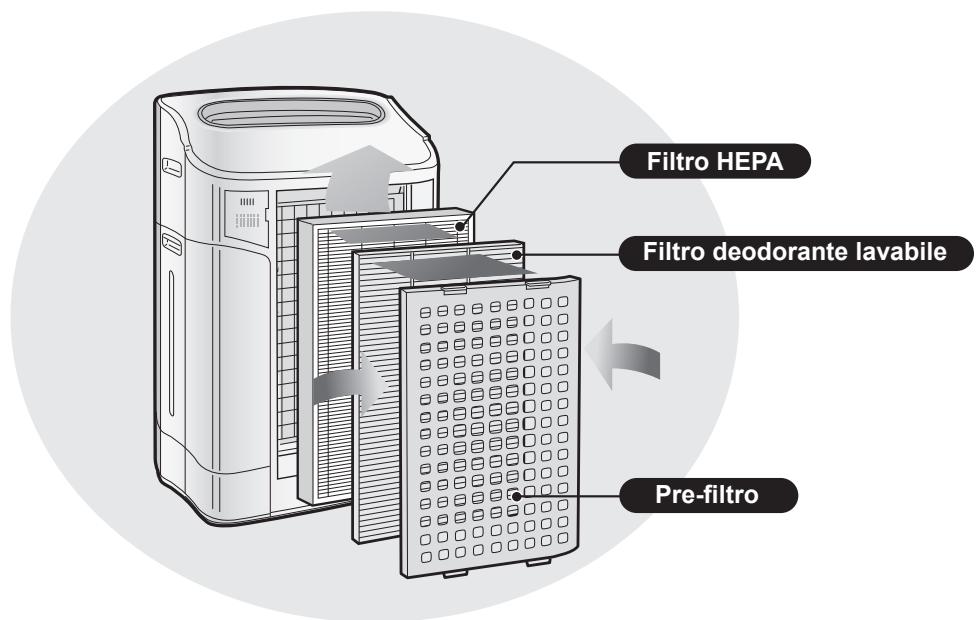

Filtro HEPA Filtro deodorante lavabile

(L’illustrazione comune fa riferimento al modello “KC-850E”.)

Una combinazione unica di tecnologie per il trattamento dell’aria Sistema a triplo filtraggio + Plasmacluster + Umidificazione

Il pre-filtro lavabile cattura la polvere e altre grandi particelle sospese nell’aria.

RIDUCE GLI ODORI Il filtro deodorante lavabile assorbe gran parte dei più comuni odori domestici.

RIDUCE POLLINE E MUFFA*

Il filtro HEPA cattura il 99,97% delle particelle (fino a una dimensione di 0,3 micron).

RINFRESCA Grazie al Plasmacluster, l’apparecchio tratta l’aria in un modo simile a quello in cui la natura purifica l’ambiente mediante l’emissione di una quantità equilibrata di ioni positivi e ioni negativi.

UMIDIFICA Ogni riempimento consente fino a 10 ore di umidificazione.** * Quando l’aria viene aspirata attraverso il sistema di filtri. ** Dimensioni della stanza: fino a 48m2 (KC-860E) fino a 38m2 (KC-850E) fino a 26m2 (KC-840E) Dei sensori monitorizzano continuamente la qualità dell’aria, regolando automaticamente il funzionamento dell’apparecchio in base alla purezza e all’umidità dell’aria.

INDICE IMPORTANTI ISTRUZIONI DI SICUREZZAIT-2 • • • •

Grazie per aver acquistato il purificatore d’aria SHARP. Prima di utilizzare l’apparecchio, leggere attentamente il presente manuale. Dopo aver letto il manuale, conservarlo in un luogo adatto per riferimento futuro.

IT-1 KC-840E_Eng2.indd 1

IMPORTANTI ISTRUZIONI DI SICUREZZA Quando si utilizza un apparecchio elettrico, occorre adottare le seguenti precauzioni di sicurezza fondamentali:

AVVERTENZA - Per ridurre il rischio di scosse elettriche, incendi o lesioni personali: • Leggere tutte le istruzioni prima di utilizzare l’apparecchio. • Utilizzare esclusivamente prese elettriche da 220~240 volt. • Non utilizzare l’apparecchio in caso di danneggiamento della spina o del cavo di alimentazione o in caso di instabilità del collegamento alla rete elettrica. • Spolverare regolarmente la spina. • Non introdurre le dita od oggetti estranei nelle bocchette di entrata e di uscita dell’aria. • Per scollegare l’apparecchio dalla rete elettrica, disinserire sempre la spina tenendola con la mano e non tirarla mai per il cavo. In caso contrario, si correrebbe il rischio di scosse elettriche o si potrebbe causare un incendio da corto circuito. • Non staccare mai la spina con le mani bagnate. • Non utilizzare l’apparecchio in prossimità di apparecchi a gas o camini. • Quando si riempie la tanica dell’acqua, quando si pulisce l’apparecchio o quando non lo si utilizza, accertarsi di aver scollegato il purificatore d’aria dalla rete elettrica. In caso contrario, si correrebbe il rischio di scosse elettriche o si potrebbe causare un incendio da corto circuito. • Per evitare pericoli, nel caso in cui il cavo di alimentazione sia danneggiato deve essere sostituito dal produttore, da un suo concessionario, da un centro autorizzato di assistenza Sharp o da altro personale qualificato. • Non utilizzare l’apparecchio in ambienti in cui potrebbe bagnarsi (ad esempio, il bagno) o in presenza di insetticidi spray, residui oleosi, incenso, scintille di sigarette accese o esalazioni chimiche. • Per la pulizia dell’apparecchio, non utilizzare mai detergenti forti e corrosivi, poiché potrebbero danneggiare le parti esterne del purificatore. • La manutenzione del purificatore d’aria deve essere eseguita esclusivamente da un centro autorizzato di assistenza Sharp. Per qualsiasi problema, regolazione o riparazione, rivolgersi al centro assistenza più vicino. • Quando si trasporta il purificatore d’aria, smontare, innanzitutto, la tanica dell’acqua e la vaschetta di umidificazione e tenere sempre l’apparecchio per le maniglie presenti su entrambi i lati. • Non bere l’acqua che si trova nella vaschetta di umidificazione o nella tanica. • Sostituire ogni giorno l’acqua della tanica con acqua di rubinetto fresca e pulire regolarmente sia la tanica che la vaschetta di umidificazione (vedi pp. IT-12 e IT-13). Quando non si utilizza l’apparecchio, rimuovere l’acqua presente nella tanica e nella vaschetta di umidificazione. Lasciando l’acqua nella tanica e/o nella vaschetta di umidificazione, potrebbero formarsi muffe, batteri e cattivi odori. In rari casi, questi batteri potrebbero anche provocare danni alla salute. • L’apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o prive dell’esperienza e delle conoscenze necessarie, a meno che non siano sorvegliate o abbiano ricevuto istruzioni in merito all’uso dell’apparecchio da una persona che sia responsabile della loro sicurezza. I bambini vanno sorvegliati, per essere sicuri che non giochino con l’apparecchio.

- Interferenze radiofoniche o televisive

Qualora il purificatore provochi interferenze alla ricezione radiotelevisiva, provare ad ovviarvi in uno o più dei seguenti modi: • Riorientare o riposizionare l’antenna ricevente. • Aumentare la distanza tra l’apparecchio e il ricevitore radiofonico o televisivo. • Collegare l’apparecchio alla presa di un circuito diverso da quello a cui è collegato il ricevitore. • Rivolgersi, per assistenza, al rivenditore o a un tecnico radiotelevisivo esperto.

IT-2 KC-840E_Eng2.indd 2

PRECAUZIONI RELATIVE ALL’USO • Non ostruire le bocchette di entrata e di uscita dell’aria. • Non utilizzare l’apparecchio su oggetti caldi, quali stufe o termosifoni, vicino ad essi o in luoghi in cui potrebbe venire a contatto con del vapore. • Utilizzare sempre l’apparecchio in posizione verticale. • Durante gli spostamenti, tenere sempre l’apparecchio per le maniglie presenti su entrambi i lati. Non spostarlo mentre è in funzione. • Non utilizzare l’apparecchio senza i filtri, la tanica dell’acqua e la vaschetta di umidificazione correttamente installati. • Non lavare e riutilizzare il filtro HEPA. Il lavaggio non solo non migliora le prestazioni del filtro, ma può anche dar luogo a scosse elettriche o malfunzionamenti. • Pulire le parti esterne esclusivamente con un panno morbido. Non utilizzare detersivi o liquidi volatili, poiché potrebbero danneggiare o far incrinare la superficie dell’apparecchio. Il loro uso potrebbe anche provocare il malfunzionamento dei sensori. • La frequenza della necessaria manutenzione (disincrostazione) dipende dalla durezza e dall’impurità dell’acqua utilizzata. Quanto più è dura l’acqua, tanto più frequente dovrà essere la disincrostazione.

• Tenere l’apparecchio lontano dall’acqua.

ISTRUZIONI PER L’INSTALLAZIONE • Quando si utilizza l’apparecchio, posizionarlo ad almeno 2 metri da qualsiasi dispositivo (quali televisori o radio) che utilizzi onde elettriche, per evitare interferenze. • Evitare di collocare l’apparecchio in luoghi in cui i sensori siano esposti direttamente al vento. L’apparecchio potrebbe non funzionare correttamente. • Evitare l’uso dell’apparecchio in luoghi in cui mobili, tessuti o altri oggetti potrebbero venire a contatto con le bocchette di entrata e di uscita dell’aria ed ostruirle. • Evitare l’uso dell’apparecchio in luoghi in cui sia esposto a condensa o a forti sbalzi termici. La temperatura ambiente appropriata deve essere compresa tra i 5 e i 35ºC. • Collocare l’apparecchio su una superficie stabile e in un luogo ben aerato. Se collocato su un tappeto spesso, l’apparecchio potrebbe vibrare leggermente. Posizionare l’apparecchio su una superficie piana, per evitare perdite d’acqua dalla tanica o dalla vaschetta di umidificazione. • Evitare di collocare l’apparecchio in luoghi caratterizzati dalla produzione di grassi o fumi oleosi. La superficie dell’apparecchio potrebbe incrinarsi e i sensori potrebbero funzionare male. • Posizionare l’apparecchio a circa 30~60 cm dalle pareti, per garantire un adeguato flusso d’aria. Col tempo, la parete situata dietro alla bocchetta di uscita dell’aria potrebbe sporcarsi. Quando si utilizza l’apparecchio nello stesso posto per un lungo periodo di tempo, pulire regolarmente la parete e proteggerla con un foglio di vinile od oggetti simili, per evitare che si sporchi.

ISTRUZIONI RELATIVE AI FILTRI • Per una corretta manutenzione dei filtri, attenersi alle istruzioni riportate nel presente manuale.

IT-3 KC-840E_Eng2.indd 3

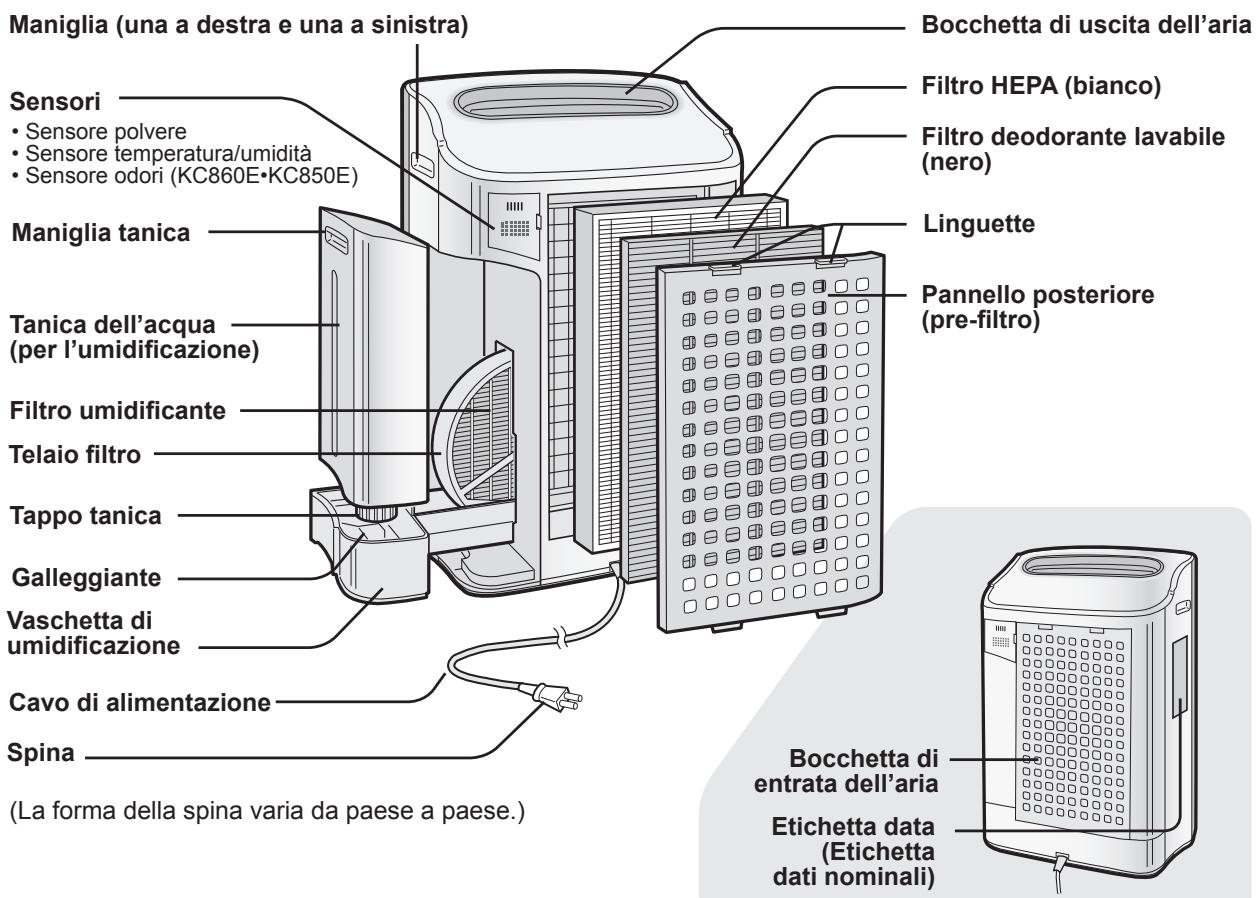

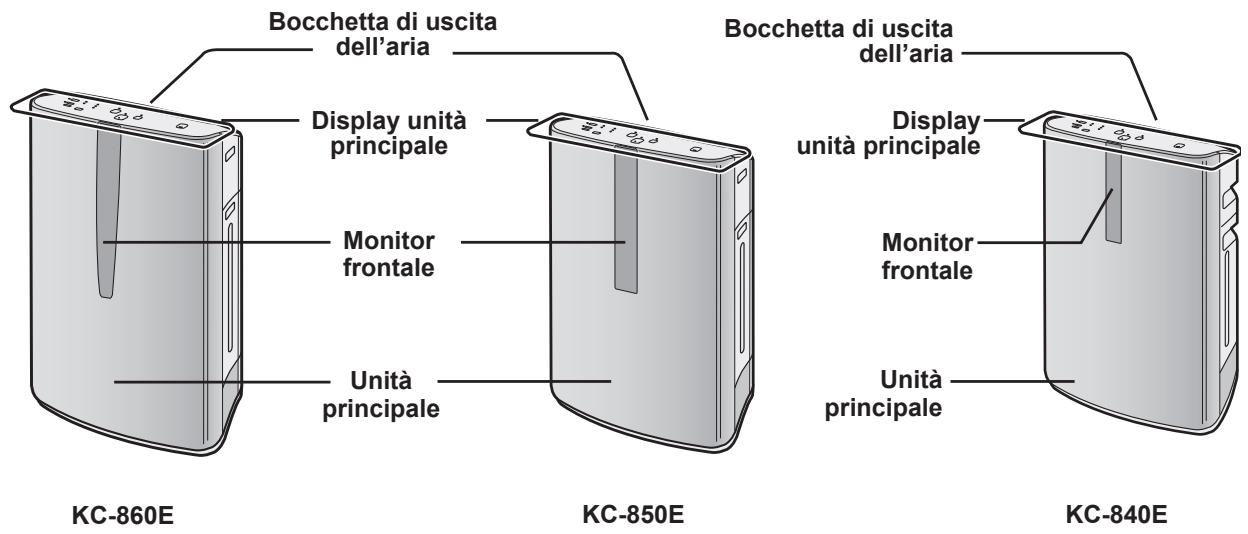

Bocchetta di uscita dell’aria

Display unità principale

Display unità principale

• Sensore polvere • Sensore temperatura/umidità • Sensore odori (KC860E•KC850E)

Tanica dell’acqua (per l’umidificazione) Filtro umidificante Telaio filtro Tappo tanica Galleggiante Vaschetta di umidificazione Cavo di alimentazione Spina

Bocchetta di entrata dell’aria

(La forma della spina varia da paese a paese.)

Etichetta data (Etichetta dati nominali)

IT-4 KC-840E_Eng2.indd 4

MONITOR FRONTALE Indica le condizioni e l’umidità dell’aria nella stanza.

KC-850E KC-860E Indica le condizioni relative agli odori, alla polvere e all’umidità presenti nella stanza.

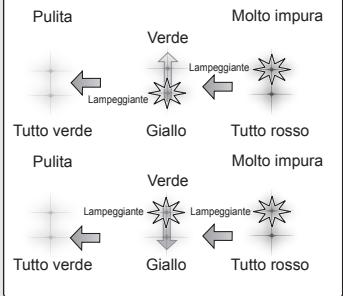

MONITOR DELLA POLVERE MONITOR DEGLI ODORI Il sensore della polvere monitorizza continuamente l’aria e cambia colore a seconda della sua purezza. Il KC-860E è dotato di un monitor della polvere a 5 livelli.

Il sensore degli odori monitorizza continuamente l’aria e cambia colore a seconda dell’intensità degli odori. Intensità degli odori nella stanza

La polvere e gli odori sono rilevati da sensori diversi e, di conseguenza, i colori potrebbero non cambiare simultaneamente.

Spia dell’acqua (rossa)

Questa spia si illumina quando è necessario riempire la tanica dell’acqua.

Visualizza il livello approssimativo dell’umidità presente nella stanza. L’impostazione dell’umidità non può essere regolata.

Quando il sensore della polvere rileva la presenza di polvere, la luce lampeggiante si sposta a seconda del livello di polverosità.

Esempio di visualizzazione con un’umidità del 60%:

Spia Plasmacluster (blu)

KC-840E Spia dell’umidità (verde)

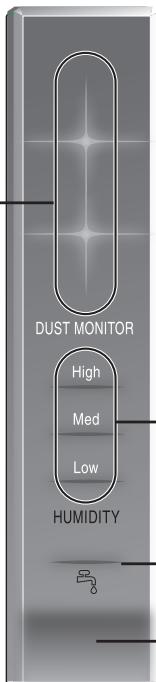

MONITOR DELLA POLVERE Visualizza il livello approssimativo dell’umidità presente nella stanza. L’impostazione dell’umidità non può essere regolata.

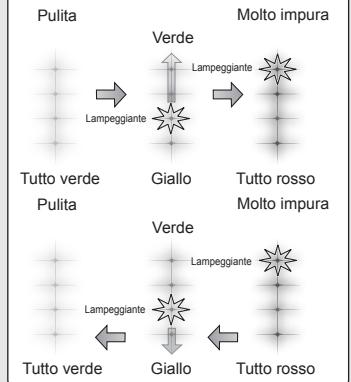

Il sensore della polvere monitorizza continuamente l’aria e cambia colore a seconda della sua purezza.

High (Alta): 65% o più Med (Media): tra 40% e 65% Low (Bassa): 40% o meno

Lettura del sensore Molto impura

Questa spia si illumina quando occorre riempire la tanica dell’acqua.

Quando il sensore della polvere rileva la presenza di polvere, la luce lampeggiante si sposta a seconda del livello di polverosità.

Blu: Plasmacluster ACCESO Luce spenta: Plasmacluster SPENTO IT-5 KC-840E_Eng2.indd 5

PREPARAZIONE PER L’USO INSTALLAZIONE DEI FILTRI Per preservarne la qualità, i filtri sono imballati in sacchetti di plastica e collocati all’interno dell’apparecchio. Prima del loro uso iniziale, ricordarsi di estrarli dai sacchetti di plastica e di reinstallarli nell’apparecchio.

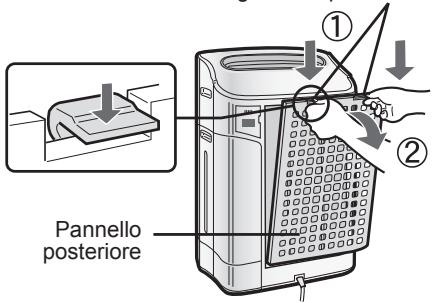

Rimozione dei filtri Rimuovere il pannello posteriore. Premere delicatamente le linguette, quindi inclinare e rimuovere il pannello posteriore.

Installazione dei filtri Installare il filtro HEPA. Accertarsi che il filtro HEPA venga posizionato nel senso giusto.

L’installazione del filtro al contrario riduce le prestazioni dell’apparecchio.

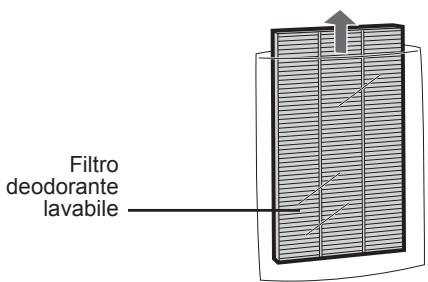

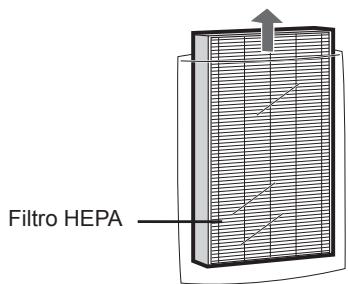

Estrarre il filtro deodorante lavabile (nero) e il filtro HEPA (bianco) dai rispettivi sacchetti di plastica.

Inserire le due linguette inferiori (destra e sinistra) del pannello posteriore nelle piccole fessure presenti sull’apparecchio e far scorrere il filtro deodorante lavabile tra il filtro HEPA e il pannello posteriore. Filtro deodorante lavabile Pannello posteriore Linguette inferiori

Filtro HEPA Spingere delicatamente le linguette superiori (destra e sinistra) per bloccare in posizione il pannello posteriore. Linguette superiori

4 Filtro deodorante lavabile

Annotare la data di inizio d’uso sull’etichetta della data. Utilizzare la data d’inizio d’uso come promemoria, per ricordarsi quando bisogna procedere alla sostituzione dei filtri. Etichetta data

IT-6 KC-840E_Eng2.indd 6

Prima di installare o regolare i filtri, scollegare l’apparecchio dalla rete elettrica.

RIEMPIMENTO DELLA TANICA DELL’ACQUA L’apparecchio può essere utilizzato in modalità “Clean Air” (Purificazione dell’aria) senza versare acqua nella tanica. Quando si utilizza invece la modalità “Clean Air & Humidify” (Purificazione e umidificazione dell’aria) o la modalità “Clean Ion Shower” (Purificazione mediante doccia di ioni), la tanica dell’acqua va riempita.

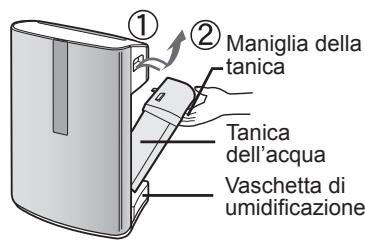

Rimuovere la tanica dell’acqua sganciandone la parte superiore.

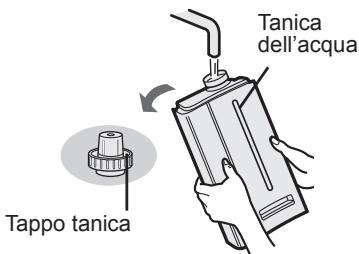

Togliere il tappo della tanica e riempire attentamente quest’ultima con acqua di rubinetto.

Maniglia della tanica Tanica dell’acqua Vaschetta di umidificazione Tanica dell’acqua

• Sostituire ogni giorno l’acqua nella tanica con acqua di rubinetto fresca.

Dopo aver riempito la tanica, rimettere il tappo avvitandolo a fondo.

• Accertarsi che non vi siano perdite d’acqua. • Asciugare l’acqua in eccesso sull’esterno della tanica. • Nel trasportare la tanica, tenerla con entrambe le mani, facendo in modo che l’apertura sia rivolta verso l’alto.

Riposizionare la tanica dell’acqua nell’apparecchio. • Quando la tanica è installata correttamente, il fermo superiore scatta in posizione con un clic.

ATTENZIONE • Non esporre l’apparecchio all’acqua. Ciò potrebbe causare un corto circuito e/o scosse elettriche. • Non usare acqua calda (40°C), agenti chimici, sostanze aromatiche, acqua sporca o altre sostanze dannose, che potrebbero provocare deformazioni e malfunzionamenti. • Utilizzare esclusivamente acqua fresca di rubinetto. L’uso di altri tipi d’acqua potrebbe favorire la formazione di muffe, funghi e batteri.

IT-7 KC-840E_Eng2.indd 7

FUNZIONAMENTO DISPLAY DELL’UNITÀ PRINCIPALE Tasto/Spia (rossa)

Tasto/Spia (verde) attivazione/

disattivazione Plasmacluster Tasto di spegnimento

Premere un tasto qualsiasi per selezionare la modalità e avviare l’apparecchio.

Tasto regolazione spie

Tasto/Spia (verde) modalità

Tasto/Spia (blu) modalità

CLEAN AIR & HUMIDIFY CLEAN ION SHOWER Tasto/Spia (verde) modalità

CLEAN AIR MODALITÀ “CLEAN AIR & HUMIDIFY” Utilizzare la modalità “Clean Air & Humidify” (Purificazione e umidificazione dell’aria) per pulire rapidamente l’aria, ridurre gli odori e umidificare.

1 Riempire la tanica (vedi pag. 7). 2

Premere il tasto CLEAN AIR & HUMIDIFY. • Se, tra un uso e l’altro, il cavo di alimentazione non è stato scollegato, l’apparecchio si riavvia automaticamente con le impostazioni selezionate in precedenza.

Premere il tasto FAN SPEED per selezionare la velocità della ventola desiderata. • Le spie indicano la velocità della ventola selezionata.

Premere il tasto OFF per spegnere l’apparecchio.

A proposito dell’umificazione automatica I sensori di temperatura e umidità rilevano e regolano automaticamente l’umidità in base alle variazioni della temperatura ambiente. A seconda delle dimensioni e dell’umidità della stanza, è possibile che l’umidità non raggiunga il 55~65%. In questi casi, si consiglia l’uso della modalità CLEAN AIR & HUMIDIFY, impostando la ventola sulla velocità massima.

Temperatura Temperature ~18ºC ~18 ºC 18 ºC~24 ºC 18ºC~24ºC 24 ºC~ 24ºC~

MODALITÀ “CLEAN AIR” Utilizzare la modalità “Clean Air” (Purificazione dell’aria) quando non serve una maggiore umidità.

Premere il tasto CLEAN AIR sul display. • Se, tra un uso e l’altro, il cavo di alimentazione non è stato scollegato, l’apparecchio si riavvia automaticamente con le impostazioni selezionate in precedenza.

Premere il tasto FAN SPEED per selezionare la velocità della ventola desiderata. • Le spie indicano la velocità della ventola selezionata.

ITA Premere il tasto OFF per spegnere l’apparecchio.

MODALITÀ “CLEAN ION SHOWER” La modalità “Clean Ion Shower” (Purificazione mediante doccia di ioni) con umidificazione prevede un’emissione ad alta densità di ioni Plasmacluster. Grazie ad un potente getto d’aria continuo della durata di 15 minuti, l’apparecchio rimuove efficacemente la polvere, il polline, la muffa e gli allergeni presenti nell’aria aspirata attraverso il sistema di filtri. In questa modalità, la tanica deve contenere acqua. L’apparecchio umidifica, quando nella tanica c’è dell’acqua, e funziona senza umidificare, quando la tanica è vuota.

Premere il tasto CLEAN ION SHOWER sul display per selezionare questa modalità. • Una volta terminata l’operazione, l’apparecchio torna alla modalità di funzionamento precedente.

Premere il tasto OFF per spegnere l’apparecchio.

Velocità della ventola

Notare che, in modalità “Clean Ion Shower”, la velocità della ventola non può essere regolata. Velocità automatica

La ventola alterna automaticamente velocità alta e velocità bassa a seconda della quantità di impurità presenti nell’aria. I sensori rilevano le impurità per consentire un’efficiente purificazione dell’aria.

La ventola gira ad alta velocità per 10 minuti, per poi alternare velocità alta e velocità media.

La ventola gira a velocità massima.

La ventola gira a velocità media.

L’apparecchio funziona in modo silenzioso aspirando il minimo d’aria.

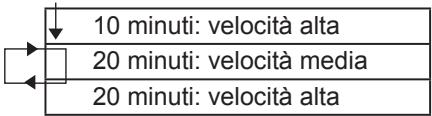

10 minuti: velocità alta 20 minuti: velocità media 20 minuti: velocità alta

* La velocità “alta” è una velocità intermedia tra la velocità media e la velocità massima.

IT-9 KC-840E_Eng2.indd 9

FUNZIONAMENTO TASTO DI ATTIVAZIONE/DISATTIVAZIONE DEL PLASMACLUSTER Per attivare e disattivare la modalità Plasmacluster, premere l’apposito tasto ON/OFF. Quando il Plasmacluster è attivo, si accendono sia la spia Plasmacluster che il relativo simbolo.

TASTO DI REGOLAZIONE DELLE SPIE Utilizzare questo tasto quando le spie del monitor frontale sono troppo luminose

ATTENZIONE Fare riferimento al seguente schema per selezionare la luminosità che si desidera impostare per le spie del monitor frontale. ｢

Le spie delonmonitor frontale più luminose. The lights the front panel sono are brighter.

Le spie delonmonitor frontale si spengono. The lights the front monitor turn off

All’accensione, le spie del monitor frontale sono sempre più luminose.

SPIA DELL’ACQUA Quando la tanica è vuota, la spia dell’acqua lampeggia per indicare che la tanica va riempita. Notare che, anche se la tanica è vuota, la spia non lampeggia, quando l’apparecchio funziona in modalità “Clean Air” o in modalità “Clean Ion Shower”

Impostazione dell’indicatore acustico dell’acqua

Oltre a fornire un’indicazione luminosa, l’apparecchio può essere impostato in modo tale da emettere un segnale acustico quando la tanica dell’acqua è vuota. Per attivare il segnale acustico, ad apparecchio spento, tenere premuto il tasto di regolazione delle spie per 3 secondi.

Per disattivare il segnale acustico, ad apparecchio spento, premere nuovamente il tasto di regolazione delle spie per più di 3 secondi.

REGOLAZIONE DELLA SENSIBILITÀ DEI SENSORI Per ridurre la sensibilità, impostarla su “Low” (Bassa), se il MONITOR DELLA POLVERE e il MONITOR DEGLI ODORI sono costantemente rossi, e, per aumentarla, impostarla su “High” (Alta), se il MONITOR DELLA POLVERE e il MONITOR DEGLI ODORI sono costantemente verdi.

Ad apparecchio spento, tenere premuto il tasto FAN SPEED per 3 secondi.

Premere il tasto FAN SPEED per regolare la sensibilità dei sensori.

Premere il tasto di spegnimento.

Le spie relative alla velocità della ventola indicano il corrente livello di sensibilità dei sensori. Il livello predefinito è quello “standard”, indicato dalla spia intermedia (Med).

Fare riferimento allo schema riportato a destra per selezionare il livello di sensibilità desiderato.

Notare che, se il tasto di spegnimento non viene premuto entro 8 secondi dalla regolazione della sensibilità dei sensori, l’impostazione viene salvata automaticamente. L’impostazione relativa alla sensibilità dei sensori viene salvata anche se l’apparecchio è scollegato dalla rete elettrica.

Spia velocità Sensibilità ventola sensori Alta Standard Bassa

IT-10 KC-840E_Eng2.indd 10

CURA E MANUTENZIONE Per far sì che il purificatore d’aria funzioni in modo ottimale, pulire regolarmente l’apparecchio, compresi i sensori e i filtri. Nel pulire l’apparecchio, accertarsi di aver scollegato prima il cavo di alimentazione dalla presa di corrente e non maneggiare mai la spina con le mani bagnate per non correre il rischio di scosse elettriche e/o di lesioni fisiche.

SPIA DEL FILTRO Ciclo di manutenzione

Dopo 720 ore di utilizzo (30 giorni x 24 ore = 720)

La spia del filtro si illumina per ricordare che occorre effettuare la manutenzione del pannello posteriore, dei sensori e del filtro umidificante. La spia si accende dopo circa 720 ore di utilizzo. Dopo aver eseguito la manutenzione, ripristinare al suo stato iniziale la spia del filtro, collegando l’apparecchio alla rete elettrica, accendendolo e tenendo premuto il tasto RESET per 3 secondi. La spia del filtro si spegne. Il tasto RESET va premuto anche nel caso in cui la spia del filtro sia già spenta, al fine di azzerare il timer di manutenzione.

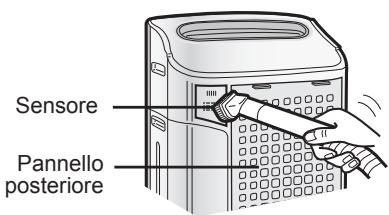

PANNELLO POSTERIORE E SENSORI Quando si accumula la polvere sull’apparecchio oppure ogni 2 mesi

Spolverare delicatamente l’apertura dei sensori e il pannello posteriore mediante aspirapolvere scegliendo l’accessorio idoneo o un attrezzo simile.

In caso di sporco ostinato sul pannello posteriore

In presenza di macchie oleose, mettere a mollo il pannello posteriore in una soluzione di acqua e detersivo da cucina. Nel lavare il pannello, evitare di strofinarlo troppo vigorosamente.

ITA Ciclo di manutenzione

Sensore Pannello posteriore Pannello posteriore

Risciacquare più volte il pannello con acqua pulita per rimuovere i residui di soluzione. Far sgocciolare il filtro per rimuovere l’acqua in eccesso.

MANUTENZIONE DEL FILTRO DEL SENSORE Rimuovere il filtro del sensore e batterlo leggermente su un lavandino o una pattumiera per eliminare la polvere. Nel caso in cui sia molto sporco, lavarlo delicatamente con acqua tiepida. Per la pulizia del filtro, non utilizzare nessun detersivo o prodotto chimico di alcun tipo. Prima di rimontare il filtro nell’apparecchio, assicurarsi che sia completamente asciutto. Non utilizzare l’apparecchio, nel caso in cui filtri non siano stati installati tutti correttamente.

UNITÀ PRINCIPALE Ciclo di manutenzione

Quando si accumula la polvere sull’apparecchio oppure ogni 2 mesi

Per evitare l’accumulo di sporco o di macchie sull’unità principale, pulirla regolarmente. Se non si eliminano le macchie immediatamente, potrebbe essere poi difficile rimuoverle. Pulire con un panno asciutto e morbido In caso di sporco o macchie resistenti, utilizzare un panno morbido inumidito con acqua calda. Non utilizzare liquidi volatili Il benzene, il diluente per vernici e la polvere lucidante possono danneggiare la superficie. Non utilizzare detersivi I detersivi possono danneggiare l’unità principale.

IT-11 KC-840E_Eng2.indd 11

CURA E MANUTENZIONE TANICA DELL’ACQUA Ciclo di manutenzione

Ogni giorno, in caso di umidificazione

Per pulire l’interno della tanica, versarvi una piccola quantità di acqua tiepida, stringere bene il tappo e agitare la tanica. Per questa pulizia, è possibile utilizzare dei detersivi domestici delicati, ma il detersivo va diluito e la tanica va risciacquata bene per eliminare ogni residuo di detersivo. Nota: La tanica dell’acqua non può essere lavata in lavastoviglie.

MANUTENZIONE DEL TAPPO DELLA TANICA Ciclo di manutenzione: una volta al mese La parte interna del tappo della tanica è rimovibile. Quando il tappo della tanica e la sua parte interna sono sporchi e limacciosi, vanno puliti. Servirsi, a tale scopo, di un cotton fioc o di uno spazzolino.

Spazzolino Tappo della tanica

FILTRO DEODORANTE LAVABILE LAVARE ESCLUSIVAMENTE A MANO! NON ASCIUGARE NELL’ASCIUGATRICE!

Quando dalla bocchetta d’uscita dell’aria Ciclo di manutenzione proviene un odore sgradevole. Quando le prestazioni del filtro sembrano ridotte e quando gli odori persistono.

Rimuovere lo sporco dal FILTRO DEODORANTE LAVABILE sciacquandolo con acqua tiepida. Prima di lavare il filtro deodorante lavabile, spolverarlo.

ATTENZIONE • Quando si lava il filtro per la prima volta, l’acqua di risciacquo potrebbe essere marrone. Ciò non incide sulla capacità di deodorazione. • Nel lavare il filtro, evitare di piegarlo o di torcerlo.

Far sgocciolare il filtro per rimuovere l’acqua in eccesso.

Far asciugare completamente il filtro in un luogo ben aerato. Se possibile, farlo asciugare all’aperto. Per evitare che il filtro si deformi, farlo asciugare in posizione laterale. L’asciugatura del filtro richiede circa 6 ore.

ATTENZIONE • Evitare di far asciugare il filtro all’aperto in caso di tempo inclemente (ad esempio, quando piove o fa freddo). Evitare il congelamento del filtro. • Nel caso in cui il filtro venga fatto asciugare all’interno, prendere delle precauzioni (collocando, per esempio, degli asciugamani sotto il filtro per evitare che l’acqua danneggi il pavimento).

Reinserire il filtro nell’apparecchio (vedi p. IT-6). Prima di rimontare il filtro, farlo asciugare completamente, per evitare cattivi odori. Non mettere in funzione l’apparecchio senza aver installato correttamente tutti i filtri.

IT-12 KC-840E_Eng2.indd 12

VASCHETTA DI UMIDIFICAZIONE

La frequenza della manutenzione dipende dalla durezza dell’acqua. Nel rimuovere o pulire la vaschetta, fare attenzione a non versare acqua.

Rimuovere la tanica dell’acqua e la vaschetta di umidificazione. Sganciare innanzitutto la tanica e quindi rimuovere la vaschetta. Per evitare di versare acqua, estrarre la vaschetta con entrambe le mani.

Maniglia della tanica Tanica dell’acqua

Nel caso in cui sia difficile eliminare gli accumuli d’acqua

Diluire il detersivo secondo le istruzioni riportate sul contenitore. Pulire le parti difficili da raggiungere con un cotton fioc o uno spazzolino da denti.

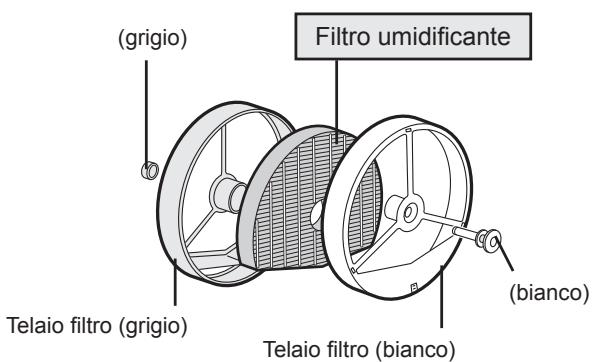

Rimuovere il filtro umidificante dalla vaschetta di umidificazione. Togliere l’acqua accumulata, inclinando lentamente la vaschetta di umidificazione. Non tenere questa parte Vaschetta di umidificazione

Sciacquare l’interno della vaschetta con acqua tiepida per eliminare le impurità. • Non rimuovere il galleggiante di polistirolo. • Pulire le parti difficili da raggiungere con un cotton fioc o uno spazzolino da denti.

Reinstallare il filtro umidificante e rimontare la vaschetta di umidificazione nell’apparecchio. Il filtro umidificante non entra bene in sede, se viene installato al contrario. Assicurarsi che non vi sia spazio tra la vaschetta di umidificazione e l’unità principale, quando si rimonta la vaschetta di umidificazione nell’apparecchio. L’apparecchio potrebbe funzionare male, se la vaschetta non viene reinserita correttamente.

Nel caso in cui il galleggiante di polistirolo si stacchi, rimetterlo a posto inserendone le linguette nelle relative fessure della vaschetta di umidificazione, così come indicato in figura.

Riempire la vaschetta di umidificazione a metà con acqua tiepida, aggiungere una piccola quantità di detersivo da cucina delicato e lasciare in ammollo per circa 30 minuti.

ITA Ciclo di manutenzione 1 mese

Sciacquare la vaschetta di umidificazione con acqua tiepida. • Sciacquare fino a quando non sia stato eliminato ogni residuo di detersivo. • Un cattivo risciacquo potrebbe dar luogo a un odore di detersivo o a un cambiamento di forma o colore dell’unità principale.

ATTENZIONE • Per la pulizia della vaschetta di umidificazione, utilizzare esclusivamente detersivi da cucina delicati. L’uso di detergenti o prodotti chimici inadeguati potrebbe provocare una deformazione, un’opacizzazione o delle incrinature, con conseguenti perdite d’acqua.

Inserire il galleggiante sotto questa linguetta.

Inserire la linguetta del galleggiante nella fessura.

Inserire la linguetta presente sull’altro lato del galleggiante nella relativa fessura.

IT-13 KC-840E_Eng2.indd 13

CARE AND CURA E MANUTENZIONE MAINTENANCE FILTRO UMIDIFICANTE Ciclo di manutenzione

Una volta al mese o quando si accende la spia del filtro

La frequenza della manutenzione dipende dalla durezza dell’acqua che si utilizza o dalle impurità in essa presenti. Quanto maggiore è la durezza dell’acqua, tanto più frequentemente occorrerà procedere alla disincrostazione. Fare attenzione a non versare acqua, quando si pulisce il filtro.

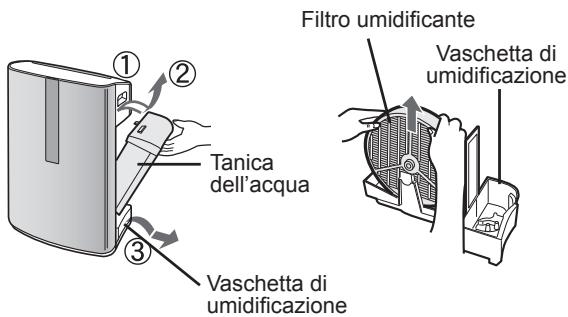

Rimuovere la tanica dell’acqua e la vaschetta di umidificazione. Filtro umidificante

Un cattivo risciacquo può dar luogo a odori e può avere effetti negativi sulle prestazioni e/o sull’aspetto dell’apparecchio.

Vaschetta di umidificazione

* Non strofinare il filtro umidificante, ma limitarsi a risciacquarlo delicatamente sotto l’acqua tiepida.

Vaschetta di umidificazione

Estrarre il filtro umidificante dalla vaschetta di umidificazione.

Preparare la soluzione disincrostante.

Risciacquare più volte il filtro umidificante con acqua tiepida per eliminare ogni residuo di soluzione.

• Il filtro umidificante non entra bene in sede, se viene installato al contrario. Assicurarsi che non vi sia spazio tra la vaschetta di umidificazione e l’unità principale, quando si rimonta la vaschetta di umidificazione nell’apparecchio. L’apparecchio potrebbe funzionare male, se la vaschetta non viene reinserita correttamente.

Fare attenzione a non versare acqua dalla vaschetta di umidificazione.

Per la disincrostazione, utilizzare dell’acido citrico, in vendita presso alcune farmacie, o del succo di limone in bottiglia puro al 100%. Scegliere l’uno o l’altro e preparare la soluzione disincrostante. <Uso dell’acido citrico> Versare 3 cucchiaini di acido citrico e 2 tazze e mezza di acqua tiepida in un recipiente idoneo e mescolare bene. <Uso del succo di limone> Per la disincrostazione, è possibile utilizzare anche del succo di limone in bottiglia puro al 100%. Utilizzare esclusivamente succo di limone puro al 100% senza polpa (se necessario, passarlo). Versare 1/4 di tazza di succo di limone e 3 tazze di acqua tiepida in un recipiente abbastanza capiente da contenere il filtro umidificante e mescolare bene.

Fissare il filtro umidificante alla vaschetta umidificante e reinserire quindi quest’ultima nell’apparecchio.

• Quando si prevede di non utilizzare l’apparecchio per un lungo periodo di tempo, far asciugare completamente il filtro umidificante, prima di rimetterlo a posto.

Prima di procedere alla pulizia, lasciare in ammollo il filtro umidificante nella soluzione per 30 minuti. Quando si utilizza il succo di limone, si consiglia di lasciare in ammollo il filtro più a lungo, rispetto alla disincrostazione con acido citrico.

Collegare l’apparecchio alla rete elettrica, accenderlo e premere il tasto RESET sul display per più di 3 secondi per ripristinare il filtro al suo stato iniziale. Si potrebbero notare dei depositi bianchi o bruno-rossastri sulla superficie del filtro umidificante. Si tratta di impurità (calcio, ecc.) contenute nell’acqua di rubinetto e non di un difetto. Sostituire il filtro umidificante quando è completamente ricoperto di depositi bianchi.

IT-14 KC-840E_Eng2.indd 14

ISTRUZIONI PER LA SOSTITUZIONE DEI FILTRI La durata dei filtri varia a seconda delle condizioni ambientali, dell’uso e della collocazione dell’apparecchio. Nel caso in cui la polvere o gli odori persistano, sostituire i filtri (vedi il paragrafo “Prima di mettere in funzione il nuovo purificatore d’aria, leggere attentamente il presente manuale”).

Indicazioni sulla durata dei filtri

Filtro HEPA Fino a 5 anni dall’apertura

A causa delle condizioni ambientali, la durata dei filtri può diminuire notevolmente. La presenza, nell’aria, di fumo di sigarette, peli di animali e altre particelle può ridurre la durata dei filtri. Controllare i filtri regolarmente e sostituirli secondo necessità. Filtro deodorante lavabile Il filtro può essere riutilizzato più volte dopo il lavaggio oppure può essere sostituito. Fino a 2 anni dall’apertura

ITA Filtro umidificante

A causa delle condizioni ambientali, la durata dei filtri può diminuire notevolmente. Anche se non sono passati ancora 2 anni, sostituire il filtro umidificante se si nota quanto segue: • Il filtro umidificante è ancora sporco o vi sono dei depositi minerali (masse bianche, nere o rosse) che non sono stati eliminati con la pulizia. • Il filtro è gravemente danneggiato o deformato.

Filtri di ricambio • Filtro HEPA originale: 1 unità Modello FZ-C150HFE(per KC-860E) FZ-C100HFE(per KC-850E) FZ-C70HFE (per KC-840E) • Filtro deodorante lavabile: 1 unità Modello FZ-C150DFE(per KC-860E) FZ-C100DFE(per KC-850E)

FZ-C70DFE (per KC-840E) • Filtro umidificante: 1unità Modello FZ-C100MFE

Sostituzione dei filtri

Telaio filtro (grigio)

Telaio filtro (bianco)

1. Sostituire i filtri seguendo le istruzioni fornite con i filtri di ricambio. 2. Utilizzare l’etichetta della data come promemoria, per ricordarsi quando bisogna procedere alla sostituzione dei filtri.

Smaltimento dei filtri Smaltire i filtri usati nel rispetto delle leggi e dei regolamenti locali. Materiali del filtro HEPA: • Filtro: polipropilene • Telaio: poliestere Materiali del filtro deodorante lavabile: • Poliestere, rayon, carbone attivo Materiali del filtro umidificante: • Rayon, poliestere

IT-15 KC-840E_Eng2.indd 15

RISOLUZIONE DEI PROBLEMI Prima di richiedere assistenza, consultare la seguente tabella, poiché il problema potrebbe non essere un malfunzionamento dell’apparecchio.

SINTOMO SOLUZIONE (quando non si tratta di un malfunzionamento)

Gli odori e il fumo non vengono eliminati.

• Pulire o sostituire i filtri, se sembrano molto sporchi (vedi pp. IT-11, IT-12 e IT-14).

Il monitor frontale diventa verde anche quando l’aria è impura.

• L’aria potrebbe essere impura nel momento in cui l’apparecchio viene collegato alla rete elettrica. Scollegare l’apparecchio, attendere un minuto e ricollegarlo alla presa di corrente.

Il monitor frontale diventa arancione o rosso anche quando l’aria è pulita.

• Il sensore della polvere funziona male se le sue aperture sono sporche od ostruite. Pulire delicatamente il sensore (vedi p. IT-11).

L’apparecchio emette un ticchettio.

• Il ticchettio si sente quando l’apparecchio genera ioni.

L’aria scaricata ha un certo odore.

• Verificare se i filtri sono molto sporchi. • Pulire o sostituire i filtri. • I purificatori d’aria Plasmacluster emettono piccole quantità di ozono che potrebbero produrre un certo odore.

L’apparecchio non funziona quando nell’aria c’è fumo di sigaretta.

• L’apparecchio è installato in un posto in cui è difficile, per il sensore, rilevare il fumo di sigaretta? • Le aperture del sensore della polvere sono ostruite o bloccate? In tal caso, pulirle (vedi p. IT-11).

La spia del filtro è accesa.

• Dopo aver sostituito i filtri, collegare il cavo di alimentazione a una presa di corrente e premere il tasto RESET per ripristinare la spia al suo stato iniziale (vedi p. IT-11).

Le spie del monitor frontale sono spente.

• Verificare se è stata selezionata la modalità “Spie spente”. Se è così, premere il tasto di regolazione delle spie per attivarle (vedi p. IT-10).

La spia dell’acqua non si accende quando la tanica è vuota.

• Verificare se ci sono delle impurità sul galleggiante di polistirolo. Pulire la vaschetta di umidificazione. Accertarsi che l’apparecchio sia collocato su una superficie piana.

Il livello dell’acqua nella tanica non scende o scende lentamente.

• Verificare se la vaschetta di umidificazione e la tanica dell’acqua sono installate correttamente. Controllare il filtro umidificante. • Pulire o sostituire il filtro quando è molto sporco (vedi pp. IT14 e IT-15).

Le spie del monitor frontale cambiano spesso colore.

• Le spie del monitor frontale cambiano automaticamente colore quando i sensori della polvere e degli odori rilevano delle impurità.

IT-16 KC-840E_Eng2.indd 16

VISUALIZZAZIONE DELLE ANOMALIE Nel caso in cui un’anomalia continui a presentarsi, contattare il centro assistenza Sharp.

KC-850E•KC-860E INDICAZIONE LUMINOSA ANOMALIA Lampeggiamento della spia CLEAN AIR & HUMIDIFY.

Lampeggiamento della spia della velocità della ventola ' '.

Lampeggiamento della spia CLEAN ION SHOWER.

Funzionamento anomalo del filtro umidificante.

Verificare se il filtro umidificante, la vaschetta di umidificazione e la tanica dell’acqua sono installati correttamente e riaccendere l’apparecchio.

Funzionamento anomalo del motorino della ventola.

Spegnere l’apparecchio, per eliminare la visualizzazione dell’anomalia, attendere un minuto e riaccendere l’apparecchio.

Funzionamento anomalo del sensore della temperatura/ umidità.

Scollegare l’apparecchio dalla rete elettrica, attendere un minuto e collegarlo nuovamente.

Funzionamento anomalo della scheda elettronica.

Lampeggiamento della spia CLEAN AIR. Lampeggiamento della spia della velocità della ventola '

SOLUZIONE ITA INDICAZIONE DIGITALE

Lampeggiamento della spia della velocità della ventola ' '.

KC-840E INDICAZIONE LUMINOSA Lampeggiamento della spia CLEAN AIR & HUMIDIFY. Lampeggiamento della spia della velocità della ventola ' '. Lampeggiamento della spia dell’umidità “High” (Alta) o “Low” (Bassa). Lampeggiamento della spia CLEAN ION SHOWER.

ANOMALIA SOLUZIONE Funzionamento anomalo del filtro umidificante.

Verificare se il filtro umidificante, la vaschetta di umidificazione e la tanica dell’acqua sono installati correttamente e riaccendere l’apparecchio.

Funzionamento anomalo del motorino della ventola.

Spegnere l’apparecchio, per eliminare la visualizzazione dell’anomalia, attendere un minuto e riaccendere l’apparecchio.

Funzionamento anomalo del sensore della temperatura/umidità.

Scollegare l’apparecchio dalla rete elettrica, attendere un minuto e collegarlo nuovamente.

Funzionamento anomalo della scheda elettronica.

Lampeggiamento della spia CLEAN AIR. Lampeggiamento della spia della velocità della ventola '

Lampeggiamento della spia della velocità della ventola ' '.

Consumo elettrico in modalità Standby Per far funzionare i circuiti elettrici mentre il cavo di alimentazione è collegato alla presa di corrente, l’apparecchio consuma circa 0,7 W in modalità Standby. Per risparmiare energia, scollegare il cavo di alimentazione dalla presa di corrente, quando non si utilizza l’apparecchio.

360 (L) × 233 (P) × 550 (A)

Polvere, temperatura e umidità

Filtro HEPA con controllo microbico *3

• Le dimensioni raccomandate della stanza sono adeguate per il funzionamento della ventola a velocità massima. • Le dimensioni raccomandate della stanza indicano lo spazio in cui una determinata quantità di particelle di polvere può essere eliminata in 30 minuti. *2 • La quantità di umidificazione cambia a seconda della temperatura e dell’umidità interne ed esterne. La quantità di umidificazione aumenta con l’aumento della temperatura o la diminuzione dell’umidità La quantità di umidificazione diminuisce con la diminuzione della temperatura o l’aumento dell’umidità. • Condizioni di misurazione: 20°C, 30% di umidità (JEM1426) *3 • La classe del filtro HEPA secondo la norma EN1822 è H10.

Polvere, odori, temperatura e umidità

Capacità della tanica dell’acqua (l)

Capacità di umidificazione (ml/ora)*2

Dimensioni raccomandate della stanza (m2)*1

Velocità della ventola

Alimentazione elettrica

A. Informazioni sullo smaltimento per gli utenti privati 1. All’interno dell’Unione europea Attenzione: Per smaltire quest’apparecchio, non utilizzare il normale bidone della spazzatura!

Attenzione: Il prodotto è contrassegnato da questo simbolo, che indica il divieto di smaltire le apparecchiature elettriche ed elettroniche usate insieme ai normali rifiuti domestici. Per tali prodotti è previsto un sistema di raccolta differenziato.

Le apparecchiature elettriche ed elettroniche usate vanno trattate separatamente e in conformità alla legislazione in materia di trattamento, recupero e riciclaggio di tali apparecchiature. In seguito all’attuazione di questa legislazione negli stati membri, i privati residenti nei paesi dell’Unione europea possono conferire gratuitamente le loro apparecchiature elettriche ed elettroniche usate ad appositi centri di raccolta*. In alcuni paesi*, le apparecchiature usate possono essere ritirate gratuitamente anche dal rivenditore, se l’utente acquista un prodotto nuovo simile. *) Per ulteriori informazioni, rivolgersi all’amministrazione pubblica locale.

Nel caso in cui le apparecchiature elettriche ed elettroniche usate siano dotate di batterie o accumulatori, tali batterie o accumulatori vanno smaltiti a parte e anticipatamente, in conformità alla normativa locale.

ITA Il corretto smaltimento del presente prodotto contribuirà a garantire che i rifiuti vengano sottoposti al trattamento, al recupero e al riciclaggio necessari, prevenendone il potenziale impatto negativo sull’ambiente e sulla salute umana che, altrimenti, potrebbe derivare da un’inadeguata gestione dei rifiuti. 2. Al di fuori dell’Unione europea Nel caso in cui si desideri smaltire il prodotto, rivolgersi all’amministrazione pubblica locale e informarsi sul metodo di smaltimento corretto. Per la Svizzera: Le apparecchiature elettriche ed elettroniche usate possono essere restituite gratuitamente al rivenditore anche nel caso in cui non si acquisti un nuovo prodotto. Per l’elenco degli altri centri di raccolta, si consulti il sito Internet www.swico.ch o www.sens.ch.

B. Informazioni sullo smaltimento per gli utenti commerciali 1. All’interno dell’Unione europea Nel caso in cui il prodotto venga utilizzato per scopi commerciali e si desideri smaltirlo: Rivolgersi al proprio rivenditore SHARP per indicazioni sul ritiro del prodotto. Le spese di ritiro e riciclaggio potrebbero essere addebitate al cliente. I prodotti di piccole dimensioni (e i quantitativi ridotti) possono essere ritirati anche dagli enti di raccolta locali. Per la Spagna: Per il ritiro dei prodotti usati, rivolgersi all’amministrazione pubblica locale o all’ente preposto alla raccolta dei rifiuti. 2. Al di fuori dell’Unione europea Nel caso in cui si desideri smaltire il prodotto, rivolgersi all’amministrazione pubblica locale e informarsi sul metodo di smaltimento corretto.

IT-19 KC-840E_Eng2.indd 19
