DHD345WP1 - Cappa da cucina DE DIETRICH - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo DHD345WP1 DE DIETRICH in formato PDF.
| Marca | DE DIETRICH |
| Modello | DHD345WP1 |
| Tipo di prodotto | Cappa aspirante |
| Montaggio | Soffitto, struttura telescopica |
| Alimentazione elettrica | Collegamento alla rete, messa a terra obbligatoria |
| Distanza minima dal piano di cottura | 650 mm |
| Altezza della cappa | 130 mm |
| Velocità motore | 4 velocità (da 1 a 4) |
| Illuminazione | Lampadine alogene |
| Funzioni | Timer (arresto ritardato 5 min), allarme filtro, tasto R di ripristino |
| Filtri antigrasso | Lavabili (a mano o in lavastoviglie), pulizia ogni 30 ore |
| Filtri al carbone (versione ricircolo) | Sostituzione ogni 120 ore |
| Versioni disponibili | Aspirante, ricircolo, con motore esterno |
| Diametro condotto di scarico | 150 mm (consigliato) |
| Pulizia esterna | Panno umido con detergente neutro (verniciato), prodotti specifici (acciaio, rame, ottone) |
| Pulizia interna | Panno o pennello imbevuto di alcool denaturato |
| Sicurezza | Distanza min. 65 cm, non utilizzare con apparecchi a combustione non elettrici senza ventilazione, messa a terra obbligatoria |
| Installazione | Richiede almeno due persone, fissaggio a soffitto tramite staffa |
| Peso | Non comunicato |
Domande frequenti - DHD345WP1 DE DIETRICH
Domande degli utenti su DHD345WP1 DE DIETRICH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale DHD345WP1 - DE DIETRICH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DHD345WP1 del marchio DE DIETRICH.

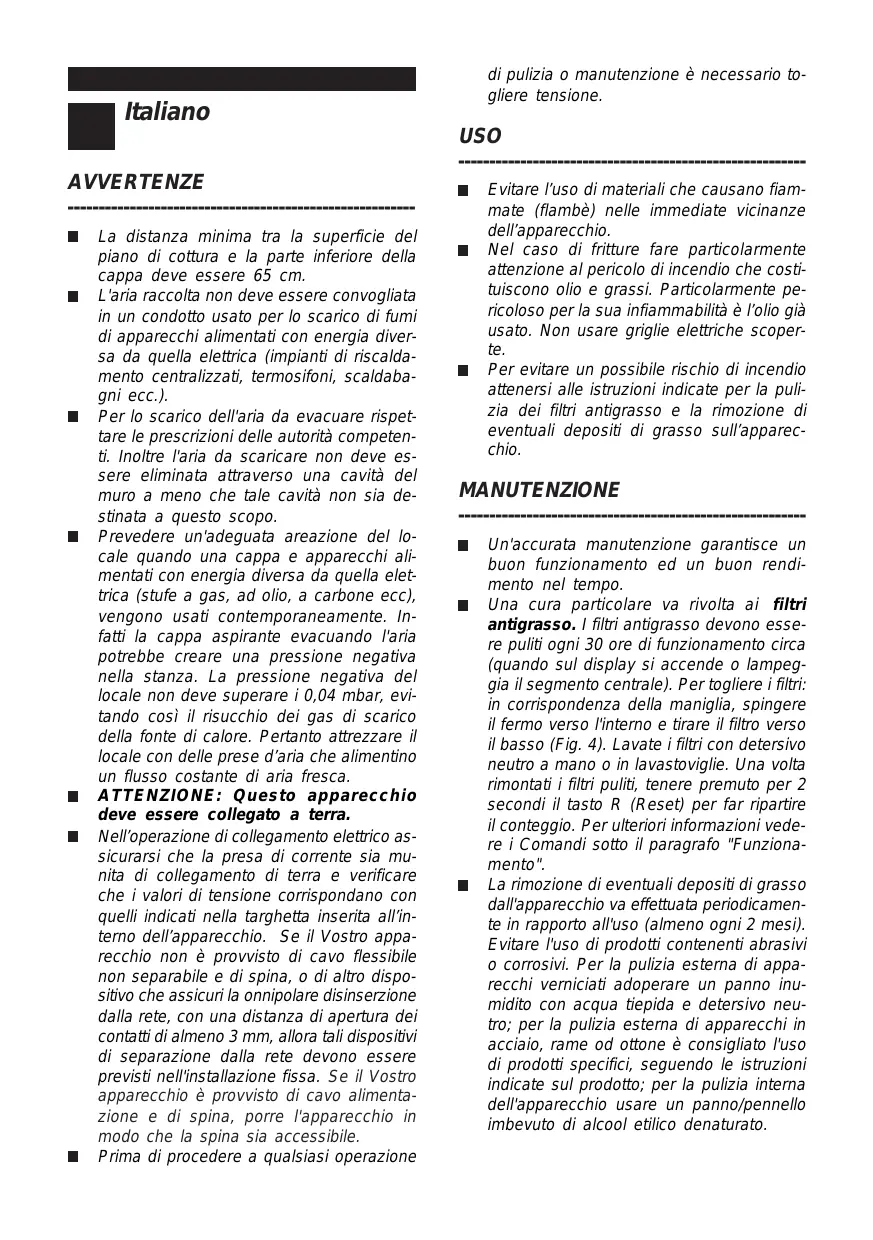

MANUALE UTENTE DHD345WP1 DE DIETRICH
La distanza minima tra la superficie del piano di cottura e la parte inferiore della cappa deve essere 65 cm.
L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impianti di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).
Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno che tale cavità non sia destinata a questo scopo.
Prevedere un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe creare una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitando così il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzare il locale con delle prese d'aria che alimentino un flusso costante di aria fresca.
■ ATTENZIONE: Questo apparecchio deve essere collegato a terra.
Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra e verificare che i valori di tensione corrispondano con quelli indicati nella targhetta inserita all'interno dell'apparecchio. Se il Vostro apparecchio non è provvisto di cavo flessibile non separabile e di spina, o di altro dispositivo che assicuri la onnipolare disinserzione dalla rete, con una distanza di apertura dei contatti di almeno 3 mm, allora tali dispositivi di separazione dalla rete devono essere previsti nell'installazione fissa. Se il Vostro apparecchio è provvisto di cavo alimentazione e di spina, porre l'apparecchio in modo che la spina sia accessibile.
■ Prima di procedere a qualsiasi operazione
di pulizia o manutenzione è necessario togliere tensione.
USO
■ Evitare l'uso di materiali che causano fiammate (flambè) nelle immediate vicinanze dell'apparecchio.
Nel caso di fritture fare particolarmente attenzione al pericolo di incendio che costituiscono olio e grassi. Particolarmente pericoloso per la sua infiammabilità è l'olio già usato. Non usare griglie elettriche scoperte.
Per evitare un possibile rischio di incendio attenersi alle istruzioni indicate per la pulizia dei filtri antigrasso e la rimozione di eventuali depositi di grasso sull'apparecchio.
MANUTENZIONE
■ Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.
Una cura particolare va rivolta ai filtri antigrasso. I filtri antigrasso devono essere puliti ogni 30 ore di funzionamento circa (quando sul display si accende o lampeggia il segmento centrale). Per togliere i filtri: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso (Fig. 4). Lavate i filtri con detersivo neutro a mano o in lavastoviglie. Una volta rimontati i filtri puliti, tenere premuto per 2 secondi il tasto R (Reset) per far ripartire il conteggio. Per ulteriori informazioni vedere i Comandi sotto il paragrafo "Funzionamento".
La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno ogni 2 mesi). Evitare l'uso di prodotti contenenti abrasivi o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e detersivo neutro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifici, seguendo le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcool etilico denaturato.
DESCRIZIONE
Il presente apparecchio è composto da una cappa, da una struttura telescopica e da un tubo telescopico che deve essere applicato sulla parte superiore della cappa quale rivestimento del tubo per evacuazione aria.
L'apparecchio può essere in versione filtrante, in versione aspirante o in versione con motore esterno.
Nella versione Filtrante l'aria e i vapori convogliati dall'apparecchio, vengono depurati dal filtro al carbone e rimessi in circolazione nell'ambiente attraverso le grigliette di areazione del tubo (Fig. 1). ATTENZIONE: Nell'uso in versione filtrante è necessario utilizzare un filtro al carbone ed un deflettore aria (Fig. 1A) che, posto nella parte superiore della struttura, permetta il riciclo dell'aria nell'ambiente.
Nella versione Aspirante i vapori e gli odori di cucina, vengono convogliati direttamente verso l'esterno, tramite un condotto di evacuazione attraverso il soffitto (Fig. 2).
Nella versione con Motore esterno (Fig. 3), all'apparecchio deve essere collegata una centralina aspirante, che opererà in sede separata, utilizzando l'apparecchio come base di raccordo dell'aria da evacuare. Usare solo centraline proposte nel catalogo originale.
Per ottenere condizioni ottimali, nelle versioni aspiranti e con motore esterno, utilizzare un tubo evacuazione aria che abbia:
– lunghezza minima indispensabile
- minor numero possibile di curve (angolo massimo della curva:90°).
- materiale approvato normativamente (a seconda dello Stato).
– lato interno più liscio possibile.
Si consiglia inoltre di evitare cambiamenti drastici di sezione del tubo (diametro consigliato: 150 mm).
INSTALLAZIONE
ATTENZIONE: per montare questo apparecchio sono necessarie almeno due persone; si consiglia comunque di affidare le operazione di installazione a personale specializzato.
Si raccomanda di seguire accuratamente tutte le fasi di montaggio e di assicurarsi, ad
installazione avvenuta, che l'apparecchio sia fissato ben stabilmente.
Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtri antigrasso: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso (Fig. 4).
Requisiti essenziali per il montaggio:
- predisporre l'alimentazione elettrica all'interno della struttura telescopica.
- se il vostro apparecchio deve essere installato in versione Aspirante o in versione con motore esterno, predisporre il foro evacuazione aria.
MONTAGGIO
Usando l'apposita maschera di foratura praticate i fori per il fissaggio al soffitto sulla verticale del vostro piano di cottura; fare attenzione a tutte le indicazioni per il posizionamento finale dell'apparecchio. Tenete presente che uno degli assi della maschera deve corrispondere con l'asse dei comandi della cappa.
Fissate la staffa al soffitto mediante i viti e tasselli in dotazione (Fig. 5); fate attenzione perché il posizionamento della staffa determina la posizione finale dell'apparecchio: il lato con l'asola B corrisponde al lato comandi.
Versione aspirante e con motore esterno:
Fissate la struttura telescopica alla staffa mediante 4 viti (in dotazione), facendo passare il tubo evacuazione aria e l'alimentazione elettrica all'interno della struttura (Fig. 6).
Regolate l'altezza della struttura telescopica tramite le quattro viti di fissaggio C (Fig. 7) tenendo conto che l'altezza della cappa è di 130 mm e che la distanza della cappa dal piano cottura deve essere minimo 650 mm. (Fig. 8).
Prendete il tubo telescopico e con del nastro adesivo bloccate il tubo inferiore a quello superiore; verificate che le asole del tubo superiore siano nella parte bassa (Fig. 9); in caso contrario capovolgere il tubo superiore. A questo punto infilate il tubo telescopico sulla struttura telescopica, e fissatelo alla staffa con 2 viti (in dotazione) - Fig. 10.
Fissate la cappa alla struttura telescopica mediante 6 viti (in dotazione) - Fig. 11.
Tramite le aperture D (Fig. 11) fissate il tubo evacuazione aria alla bocca uscita aria della cappa.
Solo per la versione con motore esterno (Fig. 12): collegare elettricamente la cappa alla centralina esterna utilizzando le apposite morsettiere: togliere il fissacavo A ed il coperchio B della scatola
di connessione; fissare il cavo di collegamento della centralina alla morsettiera C; rimontare il fissacavo A ed il coperchio B della scatola di connessione; l'altra estremità del cavo va fissata alla morsettiera della centralina esterna.
Effettuate il collegamento elettrico mediante il cavo di alimentazione.
Togliete il nastro adesivo e fate scendere il tubo inferiore verso il basso, appoggiandolo delicatamente sull'apparecchio.
A questo punto l'installazione è ultimata; potete rimontare i filtri antigrasso.
Versione filtrante:
Fissate la struttura telescopica alla staffa mediante 4 viti (in dotazione), facendo passare l'alimentazione elettrica all'interno della struttura (Fig. 6).
Regolate l'altezza della struttura telescopica tramite le quattro viti di fissaggio C (Fig. 7) tenendo conto che l'altezza della cappa è di 130 mm e che la distanza della cappa dal piano cottura deve essere minimo 650 mm. (Fig. 8).
Infilare il deflettore aria nella struttura (Fig. 13).
Attraverso le aperture E (Fig. 13), montare la flangia al deflettore bloccandola con movimento rotatorio. Fissare alla flangia un tubo flessibile per l'evacuazione dell'aria (Fig. 14).
Prendete il tubo telescopico e con del nastro adesivo bloccate il tubo inferiore a quello superiore; verificate che le asole del tubo superiore siano nella parte alta (Fig. 15); in caso contrario capovolgere il tubo superiore. A questo punto infilate il tubo telescopico sulla struttura telescopica, e fissatelo alla staffa con 2 viti (in dotazione) - Fig. 10.
Fissate la cappa alla struttura telescopica mediante 6 viti (in dotazione) - Fig. 11.
Attraverso le aperture D, montare la riduzione (in dotazione) sulla bocca uscita aria della cappa (Fig. 16); poi fissate alla riduzione il tubo evacuazione aria.
Effettuate il collegamento elettrico mediante il cavo di alimentazione.
Togliete il nastro adesivo e fate scendere il tubo inferiore verso il basso, appoggiandolo delicatamente sull'apparecchio.
Installare i filtri al carbone infilando le 2 linguette del filtro nell'apposita sede (Fig. 17) e facendolo ruotare verso l'alto.
A questo punto l'installazione è ultimata; potete rimontare i filtri antigrasso.
FUNZIONAMENTO
Comandi (Fig. 18):
Tasto A = accende/spegne le luci
Tasto B = inserisce/disinserisce il TIMER: premendolo 1 volta si attiva il timer, per cui dopo 5 minuti il motore si arresta (contemporaneamente sul display lampeggia il numero della velocità selezionata); il timer rimane attivo se si cambia la velocità del motore.
Display C = - indica la velocità del motore selezionata (da 1 a 4).
- indica l'attivazione del Timer quando il numero lampeggia.
- indica l'allarme filtri quando il segmento centrale si accende o lampeggia.
Tasto D = aziona il motore (all'ultima velocità usata). Premendo ancora il tasto, si selezionano le velocità del motore da 1 a 4 in modo sequenziale. Tenendo premuto il tasto per 2 secondi circa, il motore si arresta.
Tasto R = reset filtri antigrasso e filtri carbone. Quando compare l'allarme filtri (cioè sul display si accende il segmento centrale), occorre pulire i filtri antigrasso (sono trascorse 30 ore di funzionamento). Se invece il segmento centrale lampeggia, occorre pulire i filtri antigrasso e sostituire i filtri carbone (sono trascorse 120 ore di funzionamento). Chiaramente se la vostra cappa non è in versione filtrante e quindi non ha i filtri carbone, dovrete solo pulire i filtri antigrasso, sia che il segmento centrale rimanga acceso, sia che lampeggi. L'allarme filtri appare a motore spento ed è visibile per circa 30".
Per far ripartire il conteggio delle ore, tenere premuto il tasto per 2 secondi durante la visualizzazione dell'allarme.
Sostituzione filtri carbone
Nel caso d'uso dell'apparecchio in versione filtrante, sarà necessario sostituire i filtri al carbone: per disinserirli spingere il fermo verso l'interno (Fig. 17) e ruotare il filtro verso il basso fino a togliere le 2 linguette dalle loro sedi.
Sostituite i filtri carbone ogni qualvolta che nel display lampeggia il segmento centrale (cioè ogni 120 ore di funzionamento).
Illuminazione: Per smontare le lampade alogene, svitare la ghiera in senso anti-orario (Fig. 19). Sostituire con lampade dello stesso tipo.
