MANUALE UTENTE MC-36 NIKON

Per la vostra sicurezza (1/2) Per prevenire rischi di danneggiamento del prodotto o di lesioni a voi o a terze persone, prima di utilizzare la fotocamera leggete con la massima attenzione e in ogni loro parte le avvertenze che seguono, relative alla sicurezza. Conservatele in modo che chiunque utilizzi l’apparecchio possa preventivamente consultarle. Le conseguenze che possono derivare dalla mancata osservanza delle precauzioni elencate in questo capitolo, sono indicate dal seguente simbolo: Questo simbolo segnala avvertenze che vanno lette prima di utilizzare il prodotto, per prevenire possibili danni fisici all’utente. Non disassemblare o modificare Il mancato rispetto di tale precauzione può causare scosse elettriche o un guasto del prodotto. Se il prodotto dovesse rompersi a causa di una caduta o di un altro evento accidentale, rimuovete le batterie e fate esaminare il prodotto presso un centro di assistenza autorizzato Nikon. Non bagnare Non maneggiate il prodotto con le mani bagnate, non immergetelo in acqua e non esponetelo alla pioggia. Il mancato rispetto di tale precauzione può causare un incendio o esporre al rischio di scosse elettriche. Tenere lontano dalla portata dei bambini Questo dispositivo è costituito da componenti di piccole dimensioni che, se ingerite, possono essere causa di soffocamento. Nel caso in cui un bambino ingerisca uno di questi componenti, rivolgetevi immediatamente a un medico. Spegnere immediatamente in caso di guasto In caso di emissione di fumo o di odore insolito dal dispositivo, rimuovete immediatamente la batteria e fate esaminare il prodotto presso un centro di assistenza autorizzato Nikon, prestando attenzione a evitare scottature. Il mancato rispetto di questa precauzione può causare lesioni. Non utilizzare in presenza di gas infiammabili Il mancato rispetto di tale precauzione può causare un’esplosione o un incendio.

Per la vostra sicurezza (2/2) Non esporre a temperature elevate Non lasciate il dispositivo in un veicolo chiuso esposto al sole o in aree soggette a temperature estremamente elevate. Il mancato rispetto di questa precauzione può causare un incendio o danni al prodotto o ai suoi componenti interni. Maneggiare le batterie con precauzione Se maneggiate in modo improprio, le batterie possono perdere liquidi o esplodere. Per l’utilizzo di batterie con questo prodotto, osservate le seguenti precauzioni:

• Utilizzate solo le batterie citate nel presente manuale. Non utilizzate contemporaneamente It batterie nuove e usate o batterie di tipo diverso.
• Leggete e applicate tutte le avvertenze e le istruzioni fornite dal produttore.
• Non accorciate o disassemblate il prodotto.

• Non esponete il prodotto a fiamme libere o a calore eccessivo.
• Non inserite le batterie in un senso diverso da quello indicato.
• Le batterie possono perdere del liquido quando sono completamente scariche. Onde evitare di danneggiare il prodotto, rimuovete le batterie in vista di un lungo periodo di inattività, o se completamente scariche.
• Se del liquido fuoriuscito dalle batterie viene a contatto con la pelle o con gli abiti, risciacquate immediatamente con acqua corrente. Avviso per gli utenti europei Questo simbolo indica che il presente prodotto deve essere smaltito negli appositi contenitori di rifiuti. Le seguenti istruzioni sono rivolte esclusivamente agli utenti di paesi europei:
• Il presente prodotto deve essere smaltito nell’apposito contenitore di rifiuti. Non smaltire insieme ai rifiuti domestici.
• Per ulteriori informazioni, vi preghiamo di contattare le autorità locali responsabili dello smaltimento dei rifiuti. Introduzione Componenti del telecomando MC-36 (1/3) Grazie per aver acquistato il telecomando a filo MC-36. Il telecomando MC-36 è dotato di un intervallometro adatto a un’ampia gamma di attività, compresa la fotografia astronomica. Per l’elenco delle fotocamere compatibili vedere a pagina 17. Fare riferimento alla figura situata in seconda di copertina. Corpo Connettore a 10 poli .......................................................7 Cavo Spia di scatto ............................................................ 12–13 Pannello di controllo ............................ 6, 7, 8–13, 15 Pulsante TIMER START/STOP ............................... 12–13 Pulsante SET (Imposta)....................................8, 10, 12 Pulsante Illuminatore/Blocco ....................................7 Pulsante Freccia...................................................... 10–11 Pulsante di scatto ...........................................................15 Coperchio vano batteria ...............................................6 Occhiello per tracolla. Disponibile separatamente. It Utilizzate una tracolla per cellulare o simile.

• La figura in seconda di copertina mostra il pannello di controllo con tutti gli elementi illuminati. Nelle altre figure contenute in questo manuale, gli elementi trattati nel testo sono visualizzati in nero. Gli indicatori non citati dal testo sono visualizzati in grigio.

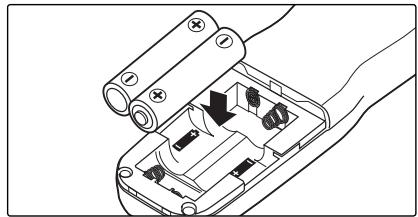

Inserimento delle batterie Sostituzione delle batterie Fate scorrere il coperchio del vano batteria () sulla parte posteriore del telecomando MC-36 e inserite due batterie alcaline AAA 1,5 V LR03 (disponibili separatamente) come mostrato. Durante la sostituzione delle batterie: 1 Controllate che gli indicatori TIMER ACTIVE (Timer attivo; ) e RELEASE (Scatto; ) non siano visualizzati (vedere figura a destra). 2 Spegnete la fotocamera e scollegate il telecomando MC-36. 3 Rimuovete le batterie. 4 Attendete lo spegnimento del pannello di controllo e inserite le nuove batterie. Quando il telecomando MC-36 non viene utilizzato Indicatore di batterie deboli (

L’indicatore di batterie deboli () lampeggia quando le batterie stanno per esaurirsi. Preparate una coppia di batterie di ricambio. Il telecomando MC-36 non dispone di un interruttore di spegnimento. Per ridurre il consumo delle batterie quando non viene utilizzato, al termine delle riprese accertatevi che gli indicatori TIMER ACTIVE (Timer attivo; ), SET (Imposta; ) e RELEASE (Scatto; ) non siano visualizzati (vedere figura a destra). Il consumo delle batterie aumenta quando questi indicatori lampeggiano. Componenti del telecomando MC-36 (3/3) Indicatori TIMER ACTIVE, SET e RELEASE Se lampeggia Significato e operazione da eseguire Il timer è attivo (pagina 13). Premete il pulsante TIMER START/STOP (). È possibile modificare le imSET (Imposta) postazioni (pagina 8). Premete il pulsante SET (Imposta) (). Lo scatto manuale è attivo RELEASE (Scatto) (pagina 15). Rilasciate il pul(TIMER ACTIVE non sante di scatto (). Se il pullampeggiante) sante è in posizione HOLD, rilasciate il fermo del pulsante. TIMER ACTIVE (Timer attivo) Collegamento del telecomando MC-36 Pulsante Illuminatore/Blocco Premete brevemente il pulsante Illuminatore/ Blocco () per attivare la retroilluminazione del pannello di controllo. La retroilluminazione rimane accesa per circa sei secondi. Se si preme il pulsante Freccia () quando la retroilluminazione è accesa, la sua durata viene estesa di altri sei secondi. Per bloccare tutti i controlli ad eccezione dei pulsanti di scatto () e Illuminatore/Blocco, premete quest’ultimo fino a visualizzare l’icona di blocco ( ) nel pannello di controllo. Per eliminare il blocco, premete il pulsante Illuminatore/Blocco finché l’icona di blocco non è più visualizzata. 1 Spegnete la fotocamera. 2 Controllate che gli indicatori TIMER ACTIVE (Timer attivo; ) e RELEASE (Scatto; ) non siano visualizzati. 3 Rimuovete il coperchio del terminale Remote a 10 poli dalla fotocamera. Tenendo il segno sul connettore a 10 poli ( ) allineato al segno sul corpo della fotocamera, inserite il connettore come illustrato e quindi stringete il dado di fissaggio. Scollegamento del telecomando MC-36 Assicuratevi che gli indicatori TIMER ACTIVE (Timer attivo; ) e RELEASE (Scatto; ) non siano visualizzati, quindi spegnete la fotocamera e scollegate il telecomando MC-36. Riposizionate il coperchio del terminale a 10 poli.

Uso del telecomando MC-36 Fotografia con timer (1/7) Il telecomando MC-36 può funzionare nei modi seguenti:

• Timer automatico (pagine 8-14). Scegliete il ritardo (il periodo di tempo prima dell’inizio della ripresa), il tempo di esposizione, l’intervallo e il numero di scatti per la ripresa di fotografie con timer. Se si desidera, è possibile selezionare il tempo di posa con la fotocamera (pagina 14).
• Scatto manuale (pagina 15). Per scattare fotografie manualmente utilizzate il pulsante di scatto sull’MC-36. È possibile scattare foto manualmente anche quando il timer è attivo.

1. Regolazione delle impostazioni della fotocamera

1.1 Collegate il telecomando MC-36 (pagina 7) e

accendete la fotocamera.

1.2 Regolate le seguenti impostazioni della fotocamera. Per ulteriori dettagli, vedere il manuale della fotocamera.

Modo di M (manuale) esposizione Tempo di posa Posa B Intervallometro Disattivato Modo di AF-C (autofocus continuo) * o messa a fuoco M (manuale) Modo continuo S (fotogramma singolo)

2. Impostazione del timer

2.1 Premete il pulsante SET (Imposta; ). L’indicatore SET (Imposta) lampeggerà sul pannello di

• Selezionate la priorità allo scatto, se disponibile.

Dopo l’impostazione del timer è possibile collegare l’MC-36 alla fotocamera.

Fotografia con timer (2/7)

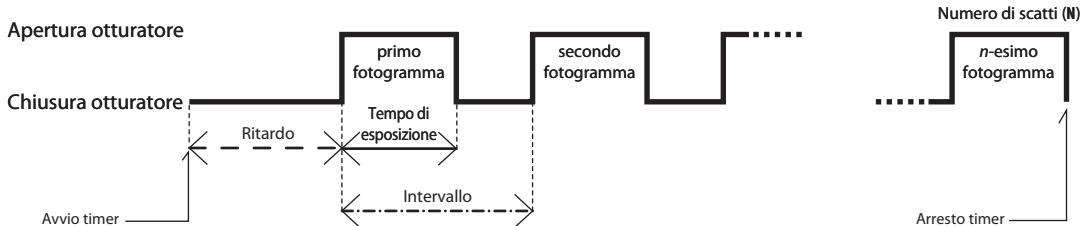

2.2 Regolate le seguenti impostazioni:

Opzione Descrizione DELAY (Ritardo) Ritardo prima dello scatto LONG Tempo di esposizione INTVL Intervallo Numero di scatti Diffusore acustico attivo/inattivo Impostazioni supportate Da 0 secondi a 99 ore 59 minuti 59 secondi (a incrementi di un secondo) Da 1 secondo a 99 ore 59 minuti 59 secondi (a incrementi di un secondo) Da 1 a 399, (illimitati) (attivo), (inattivo) Impostazioni di ritardo, esposizione e intervallo Numero di scatti (N) Apertura otturatore primo fotogramma Chiusura otturatore Ritardo secondo fotogramma n-esimo fotogramma Tempo di esposizione

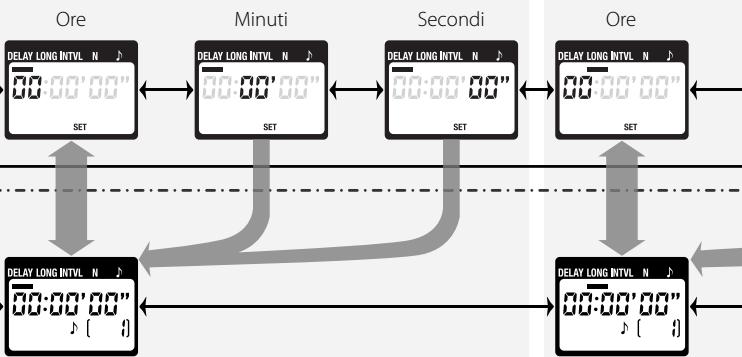

Fotografia con timer (3/7) Impostazione del timer Utilizzate il pulsante Freccia per impostare il timer. Premete a sinistra o a destra per selezionare, in alto o in basso per modificare. La selezione corrente è indicata dal cursore di selezione ().

È possibile premere SET (Imposta; ) per completare l’operazione e visualizzare le nuove impostazioni per la voce selezionata. Per visualizzare altre impostazioni, premete il pulsante Freccia a sinistra o a destra. La selezione corrente è indicata dal cursore di selezione (). Premete il pulsante SET (Imposta) per modificare le impostazioni correnti come sopra descritto.

Ritardo (periodo di tempo prima dell’inizio della ripresa) Ore Regolazione delle impostazioni Impostazione completata Minuti Secondi Ore Fotografia con timer (4/7) Tempo di esposizione Minuti Intervallo Secondi Ore Minuti Numero di scatti Diffusore acustico Secondi

Fotografia con timer (5/7) Impostazione del timer

Per garantire un funzionamento corretto, scegliete un intervallo di almeno due secondi più lungo del tempo di esposizione. Quando utilizzate l’autofocus, impostate un ritardo minimo di due secondi e scegliete un intervallo di almeno due secondi più lungo del tempo di esposizione, per consentire alla fotocamera di effettuare la messa a fuoco. Se si utilizza la funzione di riduzione disturbo con tempi di esposizione lunghi(disponibile su alcune fotocamere digitali), l’intervallo deve essere pari ad almeno il doppio del tempo di esposizione. Gli intervalli uguali a 00:00:00 vengono reimpostati su 00:00:01 quando si preme il pulsante SET (Imposta; ) per rendere effettive le impostazioni. (illimitaPer impostare il numero di scatti su ti), selezionate 1 e premete il pulsante Freccia () in basso oppure selezionate 399 e premete il pulsante Freccia in alto.

2.3 Dopo aver regolato le impostazioni come desiderato, premete il pulsante SET (Imposta; )

per rendere effettive le nuove impostazioni. Se il diffusore acustico è attivo, verrà emesso un bip e l’indicatore SET (Imposta) non sarà più visibile. Le nuove impostazioni saranno effettive finché non verranno modificate o fino alla rimozione o all’esaurimento delle batterie.

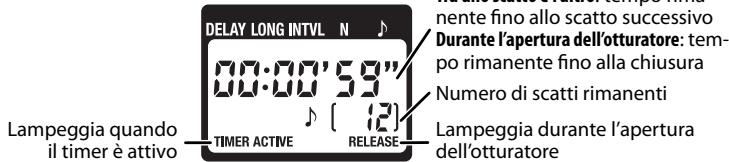

Premete il pulsante TIMER START/STOP (). Il timer si avvierà e l’indicatore TIMER ACTIVE (Timer attivo; ) lampeggerà nel pannello di controllo. Tra uno scatto e l’altro, il pannello di controllo mostra il tempo rimanente prima della foto successiva. Se il diffusore acustico è attivo, verranno emessi tre bip a intervalli di un secondo prima dell’apertura dell’otturatore. Durante l’apertura dell’otturatore, il pannello di controllo mostra il tempo rimanente fino alla chiusura dell’otturatore. Inoltre, la spia di scatto e l’indicatore RELEASE (Scatto; ) lampeggiano a intervalli di un secondo. Il numero di scatti rimanenti viene aggiornato a ogni ripresa. Fotografia con timer (6/7) Visualizzazione del pannello di controllo (timer attivo) Tra uno scatto e l’altro: tempo rimanente fino allo scatto successivo Durante l’apertura dell’otturatore: tempo rimanente fino alla chiusura Numero di scatti rimanenti Lampeggia quando il timer è attivo

4. Fine della ripresa

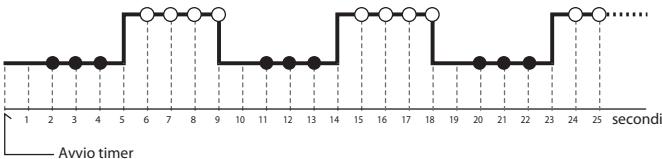

La ripresa termina automaticamente quando è stato raggiunto il numero di scatti selezionato. Per terminare la ripresa prima di scattare tutte le fotografie, premete il pulsante TIMER START/STOP (). Lampeggia durante l’apertura dell’otturatore Diffusore acustico e spia di scatto La figura seguente mostra i casi in cui viene emesso un bip (●) e la spia di scatto lampeggia (●) con un ritardo di 5 secondi, un tempo di esposizione di 4 secondi e un intervallo di 9 secondi. Apertura otturatore Chiusura otturatore

Fotografia con timer (7/7) Selezione del tempo di posa mediante la fotocamera Per scattare fotografie selezionando il tempo di posa con la fotocamera, regolate le impostazioni come segue: Modo di esposizione M (manuale) o S (auto a priorità dei tempi) Tempo di posa Qualsiasi Disattivato Fotocamera Intervallometro Modo di messa a fuoco AF-C (autofocus continuo) * o M (manuale) Modo di ripresa S (fotogramma singolo) Tempo di esposizione 0 secondi Intervallo Più lungo del tempo di posa della fotocamera†

• Selezionate la priorità allo scatto, se disponibile. † Quando utilizzate l’autofocus, scegliete un intervallo di almeno due secondi più lungo rispetto al tempo di posa impostato, per consentire alla fotocamera di effettuare la messa a fuoco. Se si utilizza la funzione di riduzione disturbo con tempi di esposizione lunghi(disponibile su alcune fotocamere digitali), l’intervallo deve essere pari ad almeno il doppio del tempo di posa impostato. MC-36

Uso del timer Prima di utilizzare il timer per un lungo periodo, assicuratevi che le batterie siano sufficientemente cariche. Quando l’indicatore di batterie deboli ( nel pannello di controllo () lampeggia, sostituite le batterie. Scatto manuale Il pulsante di scatto () dell’MC-36 funziona in modo molto simile al pulsante di scatto della fotocamera.

1. Regolazione delle impostazioni della fotocamera

Collegate il telecomando MC-36 (pagina 7) e accendete la fotocamera. Scegliete il modo di esposizione, di messa a fuoco e di ripresa, nonché il tempo di posa, desiderati. lo indica il tempo rimanente alla chiusura dell’otturatore. Per mantenere completamente premuto il pulsante di scatto per la posa B, fate scorrere il pulsante in posizione HOLD. Per sbloccare, fate scorrere il pulsante nella direzione opposta.

2. Ripresa di fotografie

2.1 Premete il pulsante di scatto () dell’MC-36

fino a metà corsa, controllate la messa a fuoco e l’esposizione, quindi completate la pressione del pulsante per scattare la foto. Durante l’apertura dell’otturatore viene emesso un bip a intervalli di un secondo, l’indicatore RELEASE (Scatto; ) lampeggia e il pannello di control-

2.2 Rilasciate il pulsante per terminare la ripresa.

Il pulsante di scatto dell’MC-36 è utilizzabile anche quando le batterie non sono inserite. In questo caso il pannello di controllo rimane spento e non viene emesso alcun segnale sonoro. È possibile utilizzare il pulsante di scatto per scattare manualmente quando il timer è attivo. Il funzionamento del timer (visualizzazione nel pannello di controllo, spia di scatto e bip compresi) continua durante lo scatto manuale. Se uno scatto manuale si sovrappone a uno scatto automatico, l’otturatore rimarrà aperto fino al termine di entrambi i tempi di esposizione.

Precauzioni per l’uso Controllate il livello della batteria della fotocamera e il numero di esposizioni rimanenti prima di utilizzare l’MC-36. Per ulteriori dettagli, vedere il manuale della fotocamera. Il timer funziona anche se non è più possibile scattare altre foto in seguito all’esaurimento della batteria della fotocamera, se non vi è sufficiente pellicola o memoria, oppure in caso di esaurimento dello spazio nel buffer di memoria (solo fotocamere digitali). Per sessioni lunghe è consigliabile utilizzare un adattatore a rete (disponibile separatamente). Alcune fotocamere dispongono di un’opzione di attivazione AF che consente di attivare la messa a fuoco quando il pulsante di scatto viene It premuto fino a metà corsa. Per ulteriori dettagli, vedere il manuale della fotocamera. Attivate questa opzione quando utilizzate l’MC-36. Tenete presente che il timer è meno preciso della maggior parte degli orologi.

Cura del telecomando MC-36 Non lasciatela cadere: forti colpi contro superfici rigide e vibrazioni possono danneggiare apparecchio e obiettivo. Non bagnare: questo prodotto non è impermeabile e può guastarsi se immerso in acqua o esposto a elevati livelli di umidità. La formazione di ruggine nel meccanismo interno può causare danni irreparabili. Evitate i bruschi sbalzi di temperatura: variazioni improvvise di temperatura (quali si manifestano ad esempio entrando o uscendo da un ambiente riscaldato in inverno) possono provocare la formazione di condensa all’interno del corpo camera. Prima di esporre l’apparecchio ad uno sbalzo di temperatura, riponetelo in borsa o avvolgetelo in un sacchetto di plastica in modo che il cambio termico avvenga più gradualmente. Tenere lontano da campi magnetici intensi: forti cariche elettrostatiche o campi magnetici intensi provocati da apparecchiature quali trasmettitori radio possono interferire con il dispositivo. Nota sui dispositivi controllati elettronicamente: in casi estremamente rari, il pannello di controllo può visualizzare caratteri insoliti e il funzionamento del dispositivo può interrompersi. Nella maggior parte dei casi, questo fenomeno è dovuto a una carica elettrostatica esterna molto forte. Spegnete la fotocamera, scollegate l’MC-36, rimuovete le batterie e ricollocatele dopo che il pannello di controllo si sia spento. Maneggiate con attenzione le batterie, che potrebbero essere calde per l’uso. Se il problema si verifica di frequente, contattate il rivenditore o un centro di assistenza Nikon. Pannello di controllo: I monitor LCD tendono a perdere luminosità con le alte temperature e ad avere tempi di risposta più lunghi con le basse temperature. Questo non è sintomo di un guasto. Caratteristiche tecniche Fotocamere supportate* Ritardo autoscatto Tempo di esposizione Intervallo Numero di scatti Alimentazione Durata delle batterie Temperatura operativa Dimensioni Peso Lunghezza del cavo Accessori per terminale Remote compatibili Fotocamere digitali Nikon D3, serie D2, serie D1, D700, D300, D200 e D100 (quest’ultima richiede il pacco batteria MB-D100); fotocamere Nikon F6, F5, F100, F90X, F90 Da 0 secondi a 99 ore 59 minuti 59 secondi a incrementi di un secondo Da 0 secondi a 99 ore 59 minuti 59 secondi a incrementi di un secondo Da 1 secondo a 99 ore 59 minuti 59 secondi a incrementi di un secondo Da 1 a 399, (illimitati) Due batterie alcaline AAA 1,5 V LR03 Circa due mesi di riprese continue con un ritardo di 5 min,un tempo di esposizione di 4 min 56 s e un intervallo di 5 min. L’uso dell’illuminatore determina una diminuzione della durata della batteria. Da –20 a +50 °C Circa 155 × 40 × 18 mm, escluse le sporgenze Circa 105 g, escluso il nucleo in ferrite Circa 850 mm Prolunga MC-21 (non è garantito il funzionamento con due o più prolunghe MC-21); cavo adattatore GPS MC-35 (collegabile all’MC-35 mediante terminale a 10 poli)

• È possibile utilizzare un cavo adattatore MC-26 per collegare l’MC-36 a qualsiasi fotocamera o accessorio mediante un terminale, inclusi i motori (escluso motore MD-12).
