BEDIENUNGSANLEITUNG MC-36 NIKON

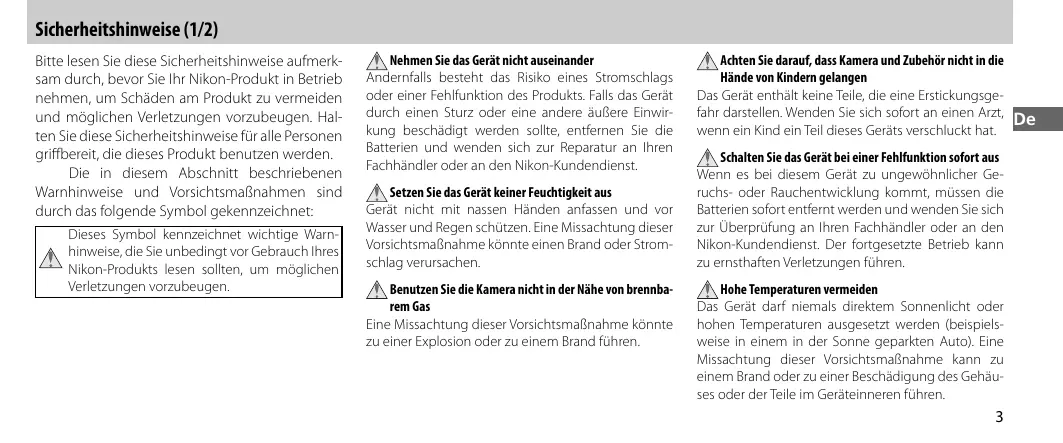

Sicherheitshinweise (1/2) Bitte lesen Sie diese Sicherheitshinweise aufmerksam durch, bevor Sie Ihr Nikon-Produkt in Betrieb nehmen, um Schäden am Produkt zu vermeiden und möglichen Verletzungen vorzubeugen. Halten Sie diese Sicherheitshinweise für alle Personen griffbereit, die dieses Produkt benutzen werden. Die in diesem Abschnitt beschriebenen Warnhinweise und Vorsichtsmaßnahmen sind durch das folgende Symbol gekennzeichnet: Dieses Symbol kennzeichnet wichtige Warnhinweise, die Sie unbedingt vor Gebrauch Ihres Nikon-Produkts lesen sollten, um möglichen Verletzungen vorzubeugen. Nehmen Sie das Gerät nicht auseinander Andernfalls besteht das Risiko eines Stromschlags oder einer Fehlfunktion des Produkts. Falls das Gerät durch einen Sturz oder eine andere äußere Einwirkung beschädigt werden sollte, entfernen Sie die Batterien und wenden sich zur Reparatur an Ihren Fachhändler oder an den Nikon-Kundendienst. Setzen Sie das Gerät keiner Feuchtigkeit aus Gerät nicht mit nassen Händen anfassen und vor Wasser und Regen schützen. Eine Missachtung dieser Vorsichtsmaßnahme könnte einen Brand oder Stromschlag verursachen. Benutzen Sie die Kamera nicht in der Nähe von brennbarem Gas Eine Missachtung dieser Vorsichtsmaßnahme könnte zu einer Explosion oder zu einem Brand führen. Achten Sie darauf, dass Kamera und Zubehör nicht in die Hände von Kindern gelangen Das Gerät enthält keine Teile, die eine Erstickungsgefahr darstellen. Wenden Sie sich sofort an einen Arzt, wenn ein Kind ein Teil dieses Geräts verschluckt hat. Schalten Sie das Gerät bei einer Fehlfunktion sofort aus Wenn es bei diesem Gerät zu ungewöhnlicher Geruchs- oder Rauchentwicklung kommt, müssen die Batterien sofort entfernt werden und wenden Sie sich zur Überprüfung an Ihren Fachhändler oder an den Nikon-Kundendienst. Der fortgesetzte Betrieb kann zu ernsthaften Verletzungen führen. Hohe Temperaturen vermeiden Das Gerät darf niemals direktem Sonnenlicht oder hohen Temperaturen ausgesetzt werden (beispielsweise in einem in der Sonne geparkten Auto). Eine Missachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder zu einer Beschädigung des Gehäuses oder der Teile im Geräteinneren führen.

Sicherheitshinweise (2/2)

Vorsicht beim Umgang mit Batterien Batterien können bei unsachgemäßer Handhabung auslaufen oder explodieren. Bitte beachten Sie die nachfolgenden Warnhinweise:

• Verwenden Sie nur Batterien, die in dieser Bedienungsanleitung aufgelistet sind. Verwenden Sie nicht gleichzeitig alte und neue Batterien oder verschiedene Typen.
• Lesen und beachten Sie die vom Hersteller angegebenen Warnhinweise und Anweisungen.
• Schließen Sie Batterien nicht kurz und versuchen Sie niemals, sie zu öffnen.
• Setzen Sie Batterien keinem offenen Feuer oder übermäßiger Hitze aus.
• Batterien richtig herum einsetzen.
• Die Gefahr des Auslaufens ist vor allem bei leeren Batterien gegeben. Um Beschädigungen des Geräts zu vermeiden, sollten Sie die Batterien entnehmen, wenn Sie den Fernauslöser über einen längeren

Zeitraum nicht benutzen oder wenn die Batterien völlig entladen sind.

• Wenn Batterieflüssigkeit mit Haut oder Kleidung in Kontakt kommt, spülen Sie die betroffenen Stellen sofort mit frischem Wasser aus. Hinweis für Kunden in Europa Durch dieses Symbol wird angezeigt, dass dieses Produkt getrennt entsorgt werden muss. Folgendes gilt für Verbraucher in europäischen Ländern:
• Dieses Produkt muss an einer geeigneten Sammelstelle separat entsorgt werden. Eine Entsorgung über den Hausmüll ist unzulässig.
• Weitere Informationen erhalten Sie bei Ihrem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen. Einführung Komponenten des MC-36 (1/3) Vielen Dank für Ihr Vertrauen in Nikon-Produkte. Der Kabelfernauslöser MC-36 ist mit einer Intervallfunktion ausgerüstet, die für eine Vielzahl von Aufgaben, einschließlich Astrofotografie, geeignet ist. Eine Liste kompatibler Kameras finden Sie auf Seite 17. Siehe Abbildungen auf dem Deckblatt. Gehäuse 10-poliger Stecker.............................................................7 Kabel Auslöser-Kontrollleuchte .................................. 12–13 Display........................................................... 6, 7, 8–13, 15 Taste TIMER START/STOP ....................................... 12–13 SET-Taste ..................................................................8, 10, 12 Beleuchtung/Arretierung ............................................7 Pfeiltaste...................................................................... 10–11 Auslöser ................................................................................15 Batteriefach (hinter Abdeckung) .............................6 Öse für Trageriemen (separat erhältlich; Mobiltelefon-Trageriemen, o.ä. verwenden)

• Die Abbildung auf dem Deckblatt zeigt das Display mit beleuchteten Anzeigen. In den anderen Abbildungen dieses Handbuchs werden die Anzeigen, die im Text erläutert werden, schwarz dargestellt. Anzeigen, die im Text nicht erwähnt werden, werden grau abgebildet.

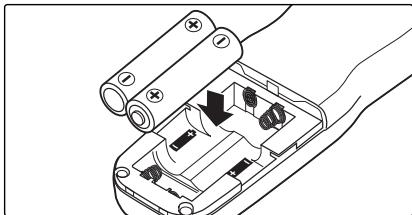

Einsetzen der Batterien Austauschen de Batterien Öffnen Sie die Abdeckung des Batteriefachs () auf der Rückseite des MC-36 und setzen Sie zwei Alkaline-Microbatterien 1,5 V LR03 (separat erhältlich) in der gezeigten Ausrichtung ein. Achten Sie beim Austauschen der Batterien auf folgendes: 1 Stellen Sie sicher, dass die Anzeigen »TIMER ACTIVE (Timer aktiv)« () und »RELEASE (Auslöser)« ( ) nicht angezeigt werden (siehe Abbildung rechts). 2 Schalten Sie die Kamera und den MC-36 aus. 3 Nehmen Sie die Batterien heraus. 4 Warten Sie, bis das Display erloschen ist und setzen Sie neue Batterien ein. Nichtgebrauch des MC-36 Anzeige für niedrigen Batteriestand (

Die Anzeige für niedrigen Batteriestand () blinkt, wenn die Batterieladung niedrig ist. Halten Sie Ersatzbatterien bereit. Der MC-36 besitzt keinen Ein-/Ausschalter. Um den Stromverbrauch bei Nichtgebrauch des MC36 zu reduzieren und die Batterien zu schonen, beenden Sie die Aufnahmen und stellen Sie sicher, dass die Anzeigen »TIMER ACTIVE (Timer aktiv)« (), »SET« () und »RELEASE (Auslöser)« ( ) nicht angezeigt werden. Wenn diese Anzeigen blinken, erhöht sich der Stromverbrauch. Komponenten des MC-36 (3/3) Die Anzeigen »TIMER ACTIVE«, »SET« und »RELEASE« Blinkende Anzeige Bedeutung / Maßnahme zum Ausschalten TIMER ACTIVE Timer ist aktiviert (Seite 13). / Drücken (Timer aktiv) Sie die Taste TIMER START/STOP (). Einstellungen können geändert werSET den (Seite 8.) / Drücken Sie die SETTaste (). Manuelle Auslösung ist aktiviert RELEASE (Seite 15). / Drücken Sie den Auslö(Auslöser) ser (; wenn der Auslöser in der Po(TIMER ACTIVE sition HOLD (Halten) steht, entsperblinkt nicht) ren Sie die Auslöserarretierung). Anschluss des MC-36 Beleuchtung/Arretierung Drücken Sie kurz die Taste Beleuchtung/Arretierung (), um die Display-Beleuchtung einzuschalten. Die Beleuchtung bleibt ca. sechs Sekunden lang an; durch Drücken der Pfeiltaste () bei eingeschalteter Beleuchtung verlängert sich der Timer um weitere sechs Sekunden. Um alle Bedienelemente außer dem Auslöser () und der Taste Beleuchtung/Arretierung zu sperren, drücken Sie die Taste Beleuchtung/ Arretierung, bis das Symbol ( ) auf dem Display angezeigt wird. Um die Sperre aufzuheben, drücken Sie die Taste Beleuchtung/Arretierung, bis das Symbol verschwindet. 1 Schalten Sie die Kamera aus. 2 Stellen Sie sicher, dass die Anzeigen »TIMER ACTIVE (Timer aktiv)« () und »RELEASE (Auslöser)« ( ) nicht angezeigt werden. 3 Entfernen Sie die Schutzkappe für den 10-poligen Stecker von der Kamera. Die Markierung auf dem 10-poligen Stecker ( ) muss mit der Markierung auf dem Kameragehäuse fluchten. Führen Sie dann den Stecker wie gezeigt ein und drehen Sie die Sicherungsmutter fest. Abklemmen des MC-36 Nachdem Sie sich vergewissert haben, dass die Anzeigen »TIMER ACTIVE (Timer aktiv)« () und »RELEASE (Auslöser)« ( ) nicht angezeigt werden, schalten Sie die Kamera aus und trennen Sie den MC-36. Bringen Sie die Schutzkappe für den 10-poligen Stecker wieder an.

Verwendung des MC-36 Funktionen des MC-36:

• Automatischer Timer (S. 8–14). Wählen Sie Vorlaufzeit (Zeit bis Beginn der Aufnahme), BelichDe tungszeit, Intervall und Anzahl Aufnahmen für die Intervallaufnahmen aus. Die Belichtungszeit kann ggf. auch mit der Kamera eingestellt werden (S. 14).
• Manuelles Auslösen (S. 15). Machen Sie mit Hilfe des Auslösers auf dem MC-36 manuelle Aufnahmen. Sobald der Timer aktiviert ist, können Sie manuelle Aufnahmen machen. Aufnahmen mit Timer (1/7)

1. Kameraeinstellungen

1.1 Schließen Sie den MC-36 (S. 7) an und schalten

1.2 Nehmen Sie die Kameraeinstellungen wie

folgt vor (Nähere Einzelheiten finden Sie in der Bedienungsanleitung der Kamera):

2.1 Drücken Sie SET-Taste (). »SET« blinkt auf dem

Display. Belichtungssteuerung Belichtungszeit Intervallaufnahme Autofokussteuerung M (manuelle Steuerung) Bulb Aus AF-C (kontinuierlicher Autofokus)* oder M (manuell) Serienaufnahme S (Einzelbild)

• Wählen Sie »Auslösepriorität«, falls vorhanden Der MC-36 kann nach dem Einstellen des Timers an die Kamera angeschlossen werden.

Aufnahmen mit Timer (2/7)

2.2 Nehmen Sie folgende Einstellungen vor:

Option Beschreibung DELAY (Vorlaufzeit) LONG (Lang) INTVL

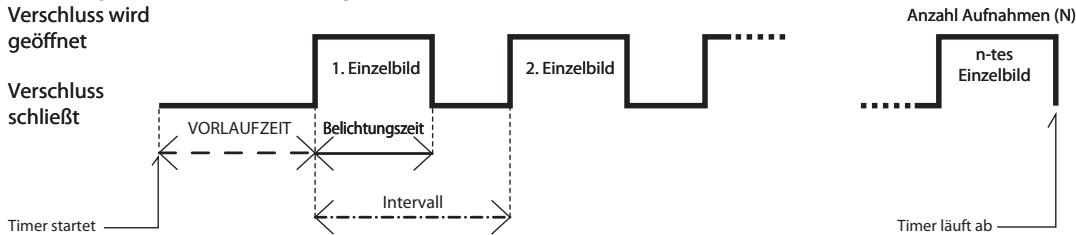

Unterstützte Einstellungen: Vorlaufzeit vor Freigabe des Auslösers Belichtungszeit Intervall Anzahl Aufnahmen Lautsprecher ein/aus 0 s bis 99 h 59 min 59 s (Schrittweite 1 Sekunde)

1 s bis 99 h 59 min 59 s (Schrittweite 1 Sekunde) (unbegrenzt) 1 bis 399, (ein), (aus) Vorlaufzeit-, Belichtungszeit- und Intervalleinstellung Verschluss wird geöffnet Anzahl Aufnahmen (N)

Verschluss schließt VORLAUFZEIT

n-tes Einzelbild Belichtungszeit Intervall Timer startet Timer läuft ab

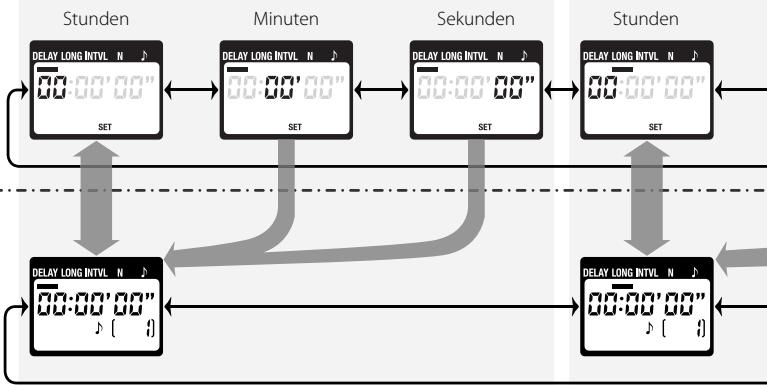

Aufnahmen mit Timer (3/7) Einstellen des Timers

Stellen Sie den Timer mit der Pfeiltaste ein. Drücken Sie links oder rechts, um eine Einstellung zu markieren, und anschließend oben oder unten, um den gewünschten Wert einzustellen. Die aktuelle Einstellung wird durch den Auswahl-Cursor () angezeigt. Drücken Sie SET (), um den Vorgang abzuschließen und um die neuen Einstellungen für das ausgewählte Element anzuzeigen. Um andere Einstellungen anzuzeigen, drücken Sie die Taste nach links oder rechts. Die aktuelle Einstellung wird durch den Auswahl-Cursor () angezeigt. Drücken Sie die Taste SET, um die aktuelle Einstellung wie oben beschrieben zu bearbeiten.

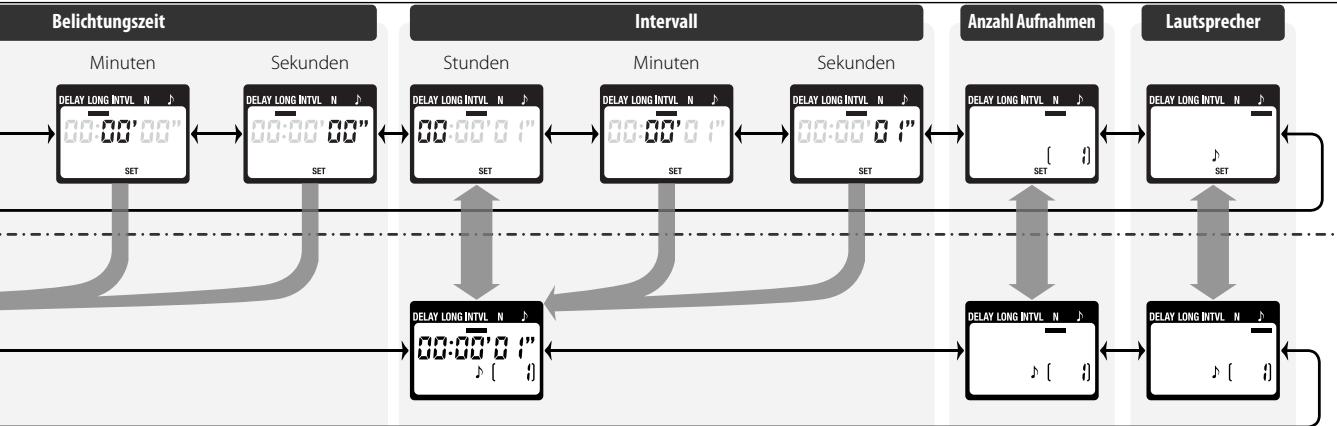

Vorlaufzeit (Zeit bis Beginn der Aufnahme) Stunden Nehmen Sie die nötigen Einstellungen vor Einstellung abgeschlossen Minuten Sekunden Stunden Aufnahmen mit Timer (4/7) Belichtungszeit Minuten Intervall Sekunden Stunden Minuten Anzahl Aufnahmen Lautsprecher Sekunden

Aufnahmen mit Timer (5/7) Einstellen des Timers

Damit ein fehlerfreier Betrieb gewährleistet ist, sollte das Intervall mindestens eine Sekunde länger als die Belichtungszeit sein. Bei Verwendung des Autofokus müssen Sie die Vorlaufzeit auf zwei Sekunden oder länger einstellen und ein Intervall wählen, das mindestens zwei Sekunden länger als die Belichtungszeit ist. Somit stellen Sie sicher, dass die Kamera genug Zeit zum Scharfstellen hat. Bei Verwendung der Rauschunterdrückung bei Langzeitbelichtungen (bei einigen Digitalkameras verfügbar) sollte das Intervall mindestens doppelt so lang sein wie die Belichtungszeit. Intervalle von 00:00:00 werden automatisch auf 00:00:01 zurückgesetzt, wenn die Taste SET () zum Übernehmen der Einstellungen gedrückt wird. (unStellen Sie die Aufnahmeanzahl auf begrenzt) ein, wählen Sie 1 aus und drücken Sie die Pfeiltaste () nach unten oder wählen Sie 399 aus und drücken Sie die Pfeiltaste nach oben.

2.3 Nachdem alle Einstellungen wie gewünscht

vorgenommen wurden, drücken Sie zwecks Übernahme der neuen Einstellungen die Taste SET (). Es ertönt ein akustisches Signal (falls der Lautsprecher eingeschaltet ist) und die »SET«-Anzeige geht aus. Die neuen Einstellung bleiben wirksam, bis sie geändert werden oder die Batterien ersetzt werden oder leer sind.

Drücken Sie Taste TIMER START/STOP (). Der Timer wird gestartet und »TIMER ACTIVE (Timer aktiv)« () blinkt auf dem Display. Zwischen den Aufnahmen zeigt das Display die verbleibende Zeit bis zur nächsten Aufnahme an. Wenn der Lautsprecher eingeschaltet ist, ertönt vor dem Öffnen des Verschlusses dreimal im Abstand von jeweils einer Sekunde ein akustisches Signal. Wenn der Verschluss geöffnet ist, zeigt das Display die verbleibende Zeit bis zum Schließen des Verschlusses an und die Auslöser-Kontrollleuchte sowie die »RELEASE (Auslöser)«-Anzeige ( ) blinken im Abstand von einer Sekunde. Die Anzahl der verbleibenden Aufnahmen wird bei jeder neuen Aufnahme aktualisiert. Aufnahmen mit Timer (6/7) Display-Anzeige (Timer aktiv) Zwischen Aufnahnmen: Verbleibende Zeit bis zur nächsten Aufnahme Während der Verschluss offen ist: Verbleibende Zeit bis zum Schließen des Verschlusses Anzahl verbleibender Aufnahmen Blinkt, während der Timer aktiv ist

4. Aufnahmen beenden

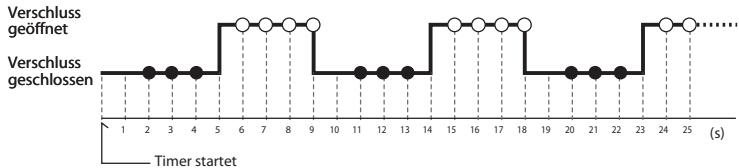

Die Aufnahmen werden automatisch beendet, wenn die ausgewählte Anzahl Aufnahmen gemacht wurde. Um die Aufnahmen vorzeitig zu De beenden, müssen Sie die Taste TIMER START/STOP () drücken. Blinkt bei offenem Verschluss Lautsprecher und Auslöser-Kontrollleuchte Die folgende Abbildung zeigt, wann ein akustisches Signal ertönt (●) und die Auslöser-Blinkleuchte (●) bei einer Vorlaufzeit von 5s, einer Belichtungszeit von 4s und einem Intervall von 9s blinkt. Verschluss geöffnet Verschluss geschlossen

Aufnahmen mit Timer (7/7) Belichtungszeit mit der Kamera bestimmen

Wenn Sie Bilder mit der an der Kamera ausgewählten Belichtungszeit aufnehmen möchten, richten Sie folgende Einstellungen ein: Belichtungssteuerung M (manuelle Einstellung) oder S (Blendenautomatik) Belichtungszeit Beliebig Aus Kamera Intervallaufnahme Autofokussteuerung AF-C (kontinuierlicher Autofokus)* oder M (manuell) Aufnahmebereitschaft S (Einzelbild) Belichtungszeit Intervall Länger als die Belichtungszeit der Kamera†

• Wählen Sie »Auslösepriorität«, falls vorfügbar. † Wählen Sie bei Verwendung des Autofokus ein Intervall, das mindestens zwei Sekunden länger als die Belichtungszeit der Kamera ist, damit die Kamera genug Zeit zum Scharfstellen hat. Wählen Sie bei Verwendung der Rauschunterdrückung bei Langzeitbelichtungen (bei einigen Digitalkameras verfügbar) ein Intervall, das mindestens doppelt so lang wie die Belichtungszeit ist. MC-36

Fotografieren mit Timer Prüfen Sie vor Einsatz des Timers über einen längeren Zeitraum, ob die Batterien genug Ladung haben. Wenn die Anzeige für niedrigen Batteriestand ) auf dem Display () blinkt, müssen die Batterien ersetzt werden. Manuelles Auslösen Der Auslöser des MC-36 () funktioniert sehr ähnlich wie der Auslöser der Kamera.

1. Kameraeinstellungen

Schließen Sie den MC-36 an (S. 7) und schalten Sie die Kamera ein. Wählen Sie die gewünschte Belichtungssteuerung, Belichtungszeit, Fokuseinstellung und Aufnahmebetriebsart aus. und im Display wird angezeigt, wie lange der Verschluss noch geöffnet ist. Um den Auslöser bei Langzeitbelichtungen vollständig gedrückt zu halten, schieben Sie die Arretierung in die Position HOLD (Halten). Der Auslöser ist nicht mehr arretiert, wenn die Arretierung in die entgegengesetzte Richtung geschoben wird.

2.1 Drücken Sie den Auslöser des MC-36 () bis

zum ersten Druckpunkt und überprüfen Sie, ob das Motiv scharf gestellt und korrekt belichtet ist. Drücken Sie den Auslöser anschließend bis zum zweiten Druckpunkt, um das Bild aufzunehmen. Bei geöffnetem Verschluss ertönt einmal pro Sekunde ein Signalton. Außerdem blinkt die Anzeige »RELEASE (Auslöser)« ( ) Der Auslöser des MC-36 kann auch verwendet werden, wenn keine Batterien im Gerät sind. Das Display bleibt dann aus und es ertönt kein akustisches Signal. Bei aktiviertem Timer kann der Verschluss manuell durch Drücken des Auslösers geschlossen werden. Der Countdown des Timers (einschließlich Anzeige im Display, Auslöser-Kontrollleuchte und Signalton) wird während der manuellen Auslösung fortgesetzt. Bei einer Überschneidung von manueller und automatischer Auslösung bleibt der Verschluss geöffnet, bis beide Belichtungszeiten abgelaufen sind.

2.2 Zum Beenden der Aufnahmen Auslöser loslassen.

Gebrauchshinweise Prüfen Sie vor der Verwendung des MC-36 die Akkubzw. Batteriekapazität der Kamera und die Zahl der noch verbleibenden Aufnahmen. Der SelbstauslöDe ser bleibt auch dann aktiv, wenn aufgrund zu geringer Akku-/Batteriekapazität, dem Erreichen des Filmendes bzw. unzureichendem Speicher oder Speicherpuffer keine Aufnahmen gemacht werden können. Wenn sich die Aufnahmen über einen längeren Zeitraum erstrecken, sollte ein Netzadapter (separat erhältlich) verwendet werden. Einige Kameras besitzen eine AF-Aktivierung, die bestimmt, ob die Kamera beim Drücken des Auslösers bis zum ersten Druckpunkt scharf stellt (Nähere Einzelheiten finden Sie in der Bedienungsanleitung der Kamera). Aktivieren Sie bei Verwendung des MC-36 die AF-Aktivierung des Auslösers. Bitte beachten Sie, dass der Timer nicht so genau ist wie herkömmliche Armband- oder Wanduhren.

Pflege des MC-36 Setzen Sie die Kamera keinen Erschütterungen aus: Wenn die Kamera Schlägen oder starken Vibrationen ausgesetzt ist, kann es zu Fehlfunktionen kommen. Setzen Sie das Gerät keiner Feuchtigkeit aus: Dieses NikonProdukt ist nicht wasserdicht. Bei hoher Luftfeuchtigkeit oder wenn Wasser ins Gehäuse eindringt, kann es zu Fehlfunktionen kommen. Die Korrosion der internen Mechanik und Elektronik kann zu irreparablen Schäden führen. Setzen Sie die Kamera keinen starken Temperaturschwankungen aus: Durch plötzliche Temperaturänderungen (beispielsweise beim Verlassen eines gut beheizten Gebäudes an einem kalten Wintertag) kann Feuchtigkeit im Inneren des Gehäuses kondensieren. Um eine Kondenswasserbildung zu vermeiden, sollten Sie die Kamera in der Weichtasche oder in einer Plastiktüte aufbewahren, bevor Sie an einen Ort mit deutlich höherer oder niedriger Temperatur wechseln. Halten Sie die Kamera von starken Magnetfeldern fern: Starke statische Aufladungen oder elektromagnetische Felder, wie sie z.B. von Radiosendern erzeugt werden, können die Funktion des Geräts stören. Ein Hinweis zu elektronisch gesteuerten Geräten: In sehr seltenen Fällen kann es aufgrund einer äußeren statischen Aufladung zu einer Störung der Elektronik kommen. Als Folge erscheinen seltsame Zeichen auf dem Display oder das Gerät funktioniert nicht mehr richtig. Schalten Sie die Kamera aus, klemmen Sie das MC-36 ab, entfernen Sie die Batterien und ersetzen Sie diese, nachdem das Display abgeschaltet hat. Vorsicht beim Umgang mit den Batterien. Sie können durch die Verwendung heiß sein. Bei einer andauernden Störung wenden Sie sich bitte an Ihren Händler oder den Nikon-Kundendienst. Das Display: LCD-Displays werden bei hohen Temperaturen häufig dunkler; bei niedrigen Temperaturen reagieren sie langsamer. Dies ist völlig normal. Technische Daten Unterstützte Kameras* Timer-Vorlaufzeit Belichtungszeit Intervall Anzahl Aufnahmen Stromversorgung Batterie-/Akkukapazität Nikon-Digitalkameras der D3, D2-Serie, D1-Serie, D700, D300, D200 und D100 (erfordert Akku MB-D100); Nikon F6, F5, F100, F90X, F90 0 s bis 99 h 59 min 59 s (Schrittweite 1 Sekunde) 0 s bis 99 h 59 min 59 s (Schrittweite 1 Sekunde) 1 s bis 99 h 59 min 59 s (Schrittweite 1 Sekunde) (unbegrenzt) 1 bis 399, Zwei Alkaline-Mignonbatterien 1,5 V LR03 Ungefähr zwei Monate im Dauerbetrieb bei einer Vorlaufzeit von 5 Minuten, einer Belichtungszeit von 4 Minuten 56 Sekunden und einem Intervall von 5 Minuten. Die Verwendung der Displaybeleuchtung senkt die Lebensdauer der Batterien. Betriebstemperatur –20 bis +50 °C Abmessungen Ca. 155 × 40 × 18 mm (ohne überstehende Komponenten) Gewicht Ca. 105 g (ohne Ferritkern) Kabellänge Ca. 850 mm Kompatibles Fernsteuerungszubehör Verlängerungskabel MC-21 (Funktion wird nicht garantiert, wenn zwei oder mehr Verlängerungskabel MC-21 verwendet werden), Adapterkabel MC-35 GPS (Verbindung mit der 10-poligen Klemme am MC-35)

• Mit dem Adapterkabel MC-26 kann der MC-36 an Kameras und Zubehör mit Zubehörschnittstelle angeschlossen werden, zum Beispiel auch an Motorantriebe (ausgenommen MD-12).
