MANUALE UTENTE IXO BOSCH

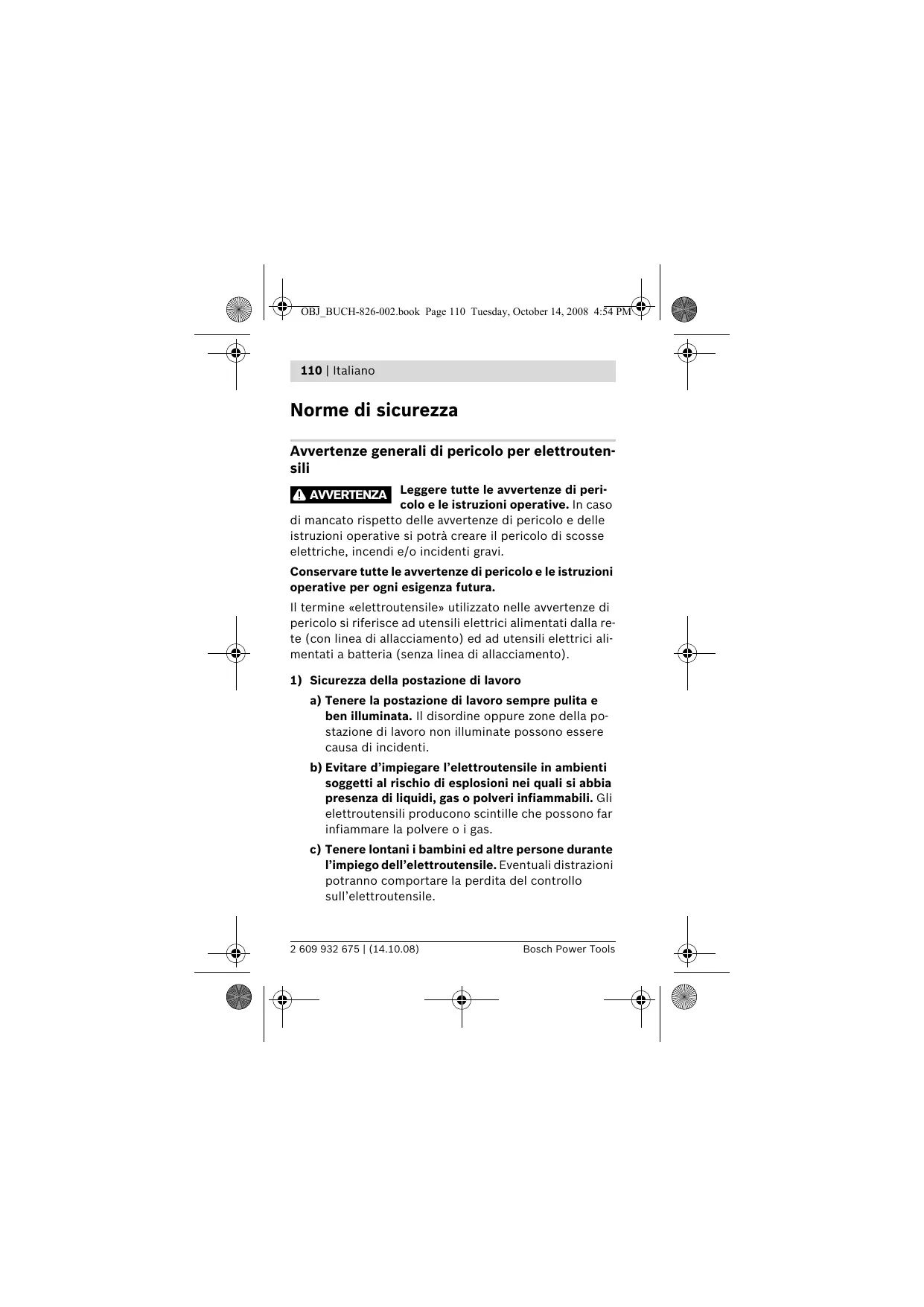

Avvertenze generali di pericolo per elettROUTensili

AVERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso

di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolo e le istruzioni operative per anni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate sono essere causa di incidenti.
b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che sono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altri persone durante l'impiego dell'eletttroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'eletttroutensile.

Italiano | 111

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'eletttroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettROUTENSili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èesso a massa.
c) Custodire l'elettroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non uso per trasportare o per appendere l'elettROUTensile oppure per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

Bosch Power Tools

2609932675|(14.10.08)

112 | Italiano

f) Qualora non fosse possibile evitare di utilizzato l'elettroutensile in ambiente umido, utilizzato un interrottatore di sicurezza. L'uso di un interrottatore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) É importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'eeltroutensile durante le operazioni di lavoro. Nonutilizzato mai l'eeltroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevan de alcoliche e medicinali. Un attimo di distrazione durante I'uso dell'eeltroutensile cui ossere causa di gravi incidenti.
b) Indossare sempre equipaggiamo protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettrotensile sia spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'elettrotensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserto, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

Italiano | 113

d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione. In quello modo è possibile controllare meglio l'elettROUTensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezioni in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezioni in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli eletttroutensili
a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato esclusivamente l'elettroutensile espotmente previsto per il caso. Con un elettrottensile adatto si lavora in modo giigliere e più sicuro nell'ambito della sua potenza di prestazione.

114 | Italiano

b) Non utilizzato mai elettroutensili con interruptoridi dettagosi. Un elettroutensile con l'interruttore rotto è pericoloso e delve essere aggustato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essereMESSO in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettroutensi sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente espierenza.
e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano peszzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.

Italiano | 115

g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi faccendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quali consentiti potra dar luogo a situazioni di pericolo.
5) Trattamento ed utilizzato appropriato di utensili dotati di batterie ricaricabili
a) Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
b) Avere cura d'impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili escludimente previste. L'uso di batterie ricaricabili di tipo diverso potra dare insorgenza a lesioni e comportare il rischio d'incendi.
c) Non avvincare batterie non utilizzato a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà da re origine a bruciature o ad incendi.

116 | Italiano

d) In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido alla batteria ricaricabile. Evitarne assolutamente il dato. In caso di fatto accidentale, sciacquare accuramente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in dato con gli occhi. Il liquido fuoriuscito alla batteria ricaricabile potra causare irritazioni cutanee o usioni.

6) Assistenza

a) Fare riparare l'eeltroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezioni di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eeltroutensile.

Norme di sicurezza per avvitatore

• Tenere l'apparecchio per le superfici isolate dell'im-pugnatura qualora venissero effettuati lavori durante i quali la vite potrebbeVenire a contatto con cavi elettrici nascosti. Il contatto della vite con un cavo sotto tensione più mettere nelle tensioneanche parti metalliche dell'apparecchio, causando una scossa elettrica.
• Tenere sempre ben saldo l'elettroutensile. Serrando a fondo ed allentando le viti è possibile che si verifichi no temporaneamente alti momenti di reazione.

Italiano | 117

Prima di effettuare lavori all'elettroutensile (ad es. lavori di manutenzione,chio d^ utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell'interruttore di avvio/di arresto.

Proteggere l'eeltroutensile dal calorie, p.es.
anche dall'irradiamento solare continuo e dal fuoco. Esiste pericolo di esplosione.

In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori sono irritare le vie respiratoriie.
In caso di batterie difettose vi può essere una fuoriuscita di liquidi che possono umettare oggetti vicini. Controllare le relative parti. Pulire queste parti, se il caso, sostuirle.

Indicazioni di sicurezza per caricabatteria

Custodire il caricabatteria al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un caricabatteria va ad augmentare il rischio d'insorgenza di scosse elettriche.

Non caricare batterie di另一a fabbricazione. Il carica-batteria è idoneo esclusivamente per operazioni di ricarica di batterie Boschagli ioni di litio con tensioni indicate nelle tecnici. In caso contrario si viene a creare il pericolodi incendio e di esplosione.
Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolodi una scossa elettrica.

Bosch Power Tools

2609932675|(14.10.08)

118 | Italiano

• Prima di agli impiego controllare il caricabatteria, il cavo e la spina. Non utilizzato il caricabatteria in caso dovesto riscontrare dei dati. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricerca. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumento il pericolo di una scossa elettrica.
  Non utilizzato il caricabatteria su basi disponibile in-fiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolò di incendio.

Descrizione del funzionamento

Leggere tutte le avventenze di pericolò e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolò e delle istruzioni operative si potrà create il pericolò di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

La macchina è adatta per avvitare e svitare viti.

Utilizzato l'elettroutensile esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure sono state mantenute le relative istruzioni.

Avvitatore a batteria		IXO
Codice prodotto		3 603 J59 3..
Tensione nominale	V=	3,6
Numero di giri a vuoto	min-1	180
Mass. momento di coppiia avvita-mento di giunti rigidi/elasticiconformate alla norma ISO 5393	Nm	3/2
Diam. max. delle viti	mm	5
Peso in funzione dellaEPTA-Procedure 01/2003	kg	0,3
Batteria ricaricabile		Li-lonen
Autonomia	Ah	1,3
Numero degli elementi dellabattery ricaricabile		1
Stazione di ricarica
Codice prodotto		2 607 225 507
Tempo di ricarica	h	5
Si prega di tenerere presente il codice prodotto applicato sulla tar-ghetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.

2609932675|(14.10.08)

Bosch Power Tools

Italiano | 123

Montaggio

Caricare la batteria (vedi figura A)

Non utilizzato mai un altre tipo di caricabatteria. Il caricabatteria fornito in dotazione è adattato alla batteria ricaricabileagli ioni di litio di cui è dotato l'elettroutensile.
Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla stazione di ricarica. Stazioni di ricarica previste per l'uso con 230V possono essere azionate ancche a 220V .

Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completeness la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabile aioni di litio cui sono essere ricaricata in qualsiasi momento perché ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabileagliioni di litio èprotetta contro lo scaricamento completo. In caso di batteria scarica l'elettROUTensile si spegneattraverso un interruptore automatico: l'utensile ad innesto non si muove più e sente un leggero fischio.

ATTENZIONE

Dopo la disattivazione automatica dell'elettroutensile non continuare a

premere l'interruttore di avvio/arresto. La batteria rica- ricabile potrebbe subire dei danni.
