MANUALE UTENTE B-Home Round 25 SIME

• Utilizzare l'apparecchio in ambienti ad atmosfera potenzialmente esplosiva.
• Apportare modifiche al prodotto senza l'autorizzazione scritta del produttore.
• Aprire lo sportello della caldaia durante il funzionamento del bruciatore.
• Immagazzinare materiali infiammabili in prossimità del bruciatore, per minimizzare il rischio di incendi.
• Lasciare l'apparecchio esposto agli agenti atmosferici.
• Installare l'apparecchio su generatori di calore (caldaia, bollitore) che si trovano in locali poco aerati o molto umidi. Le aperture d'aerazione della locale caldaia devono essere dimensionate in modo da garantire una combustione completa.
• Toccare l'apparecchio con parti del corpo bagnate, umide e/o a piedi nudi.
• L'uso dell'apparecchio da parte di bambini o da persone inesperte.

1.2 Conformità

I bruciatori B-Home Round 25 (cod. 8075980) e B-Essential Round 50 (cod. 8075981) sono conformi alle Direttive Europee:

- Direttiva Macchine 2006/42/CE

- Direttiva Compatibilità Elettromagnetica 2014/35/UE

- Direttiva Bassa Tensione 2014/30/UE

come riportato nel certificato di conformità fornito con l'apparecchio.

1.3 Struttura

1 Panello comandi
2 Carter copertura
3 Tronchetto collegamento tubo flessibile
4 Flangia Attacco Caldaia
5 Guarnizione
6 Camera di combustione
7 Predisposizione per TA
8 Connessione spina 7 poli (Termostato sicurezza/Pressostato aria/Micro porta)

9 Connessione sonda acqua caldaia

10 Connessione motore coclea esterna

11 Pulsante di caricamento manuale del pellet

12 Fusibile (3,15A ritardato)

13 Interruttore principale

14 Fusibile (4A)

15 Presa alimentazione elettrica (230 Volts)

16 Presa alimentazione ventilatore coclea esterna
17 Connessione per comunicazioni con PC
18 Fotocellula rilevazione fiamma
19 Termostato di sicurezza bruciatore
20 Motoriduttore coclea interna
21 Apertura per aria comburente
22 Connessione kit aria compressa (OPTIONAL)
23 Coclea interna
24 Scheda display
25 Scheda elettronica
26 Trasformatore 230V/24V
27 Ventilatore bruciatore
28 Resistenza accenditore
29 Griglia combustibile
30 OR protezione polvere
31 Cavo connessione TA

1.4 Descrizione del bruciatore

I bruciatori B-Home Round 25 (cod. 8075980) e B-Essential Round 50 (cod. 8075981) sono apparecchi estremamente versatili e in grado di coprire una vasta gamma di impieghi, dall'installazione su caldaie di nuova generazione, forni da pane, generatori d'aria calda, fino alla trasformazione di vecchie caldaie

Sono costituiti da una testa di combustione rotonda, un ventilatore principale a velocità variabile, un sistema di accensione affidabile, grazie all'accenditore e alla fotocellula di rilevamento della fiamma, una coclea interna per l'alimentazione del combustibile e sono predisposti per l'installazione di un kit di auto-pulizia ad aria compressa.

Devono essere completati con un sistema di alimentazione del combustibile costituito da una coclea, con tubo flessibile di collegamento al bruciatore e da un contenitore del pellet, fornito separatamente come accessorio.

I bruciatori e l'intero impianto sono gestiti da un pannello comandi a microprocessore montato a bordo apparecchio che, oltre a gestire tutte le funzioni, permette anche la programmazione di fasce orarie; possibilità utile all'Utente per fare funzionare l'apparecchio

1.5 Dispositivi di sicurezza

I bruciatori B-Home Round 25 (cod. 8075980) e B-Essential Round 50 (cod. 8075981) sono dotati dei seguenti dispositivi di sicurezza:

• Termostato di sicurezza bruciatore
• Valvola tagliafuoco (cod. 6326916 - opzionale)

1.6 Dimensioni

Modello A

B

CDEFGHIL

M

N

Round 25

47,5 mm

∅ 140 mm

101 mm

263 mm

22 mm

∅ 60 mm

232 mm

272,5 mm

249 mm

30 mm

21 mm

543 mm

Round 50 3

3,5 mm ∅

168,5 mm 77 mm

263 mm

17,5 mm

∅ 60 mm

232 mm

272,5 mm

249 mm

30 mm

21 mm

543 mm

1.7 Dati tecnici

Descrizione	U/M	B-Home Round 25 (cod. 8075980)	B-Essential Round 50 (cod. 8075981)
Potenza bruciatore	kW	12 ÷ 30	12 ÷ 50
Alimentazione elettrica	V - Hz	230 - 50	230 - 50
Consumo energetico medio	W	60	60
Accensione	W	230	230
Fusibile (ritardato)	A	3.15	3.15
Livello di rumore	dBA	35	40
Lunghezza fiamma	mm	200	300
Tiraggio canna fumaria	Pa	20	20

1.8 Coclea di alimentazione

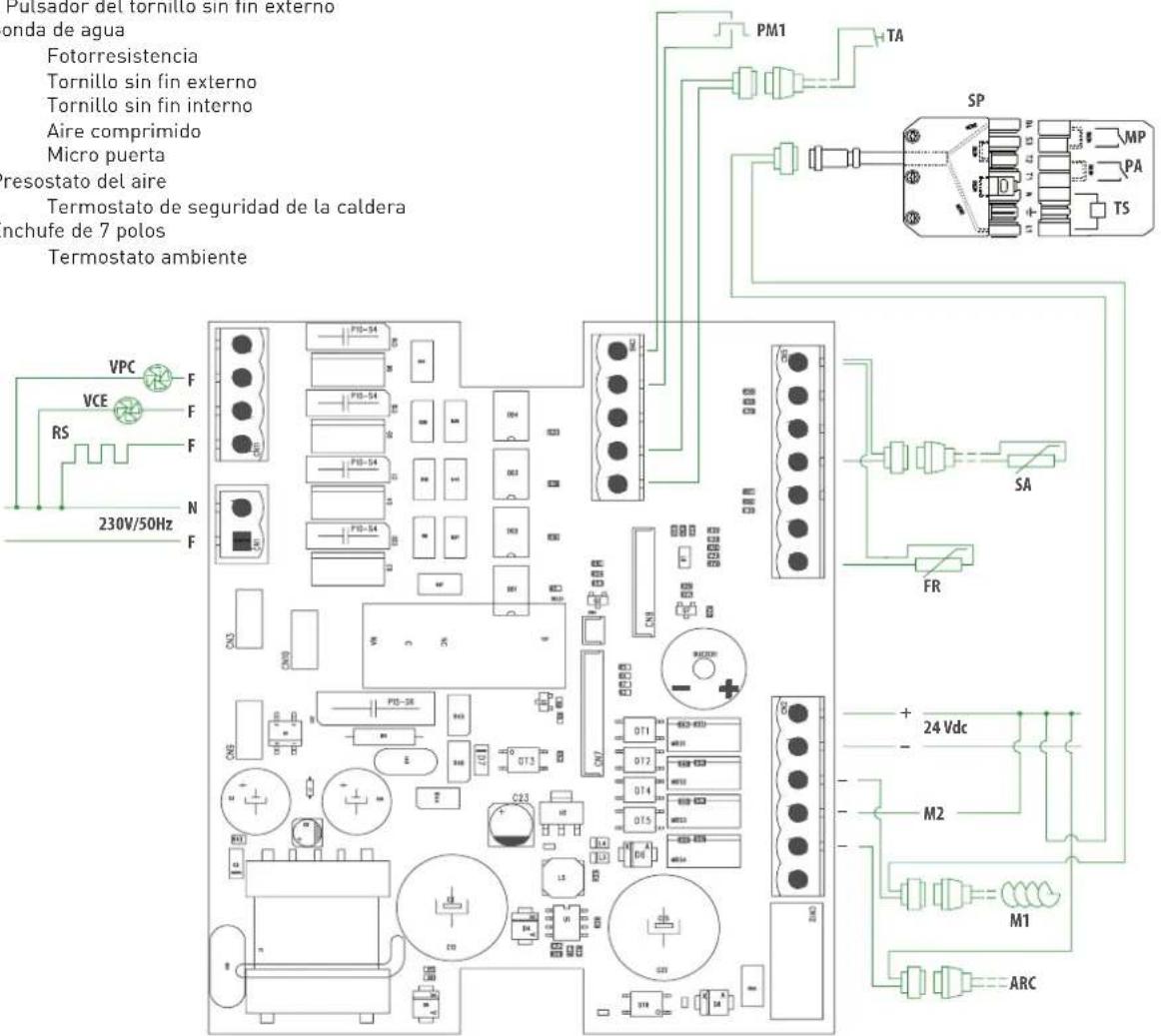

VPC Ventola principale combustione

VCE Ventola coclea esterna

RS Resistenza

PM1 Pulsante coclea esterna

SA Sonda acqua

FR Fotoresistenza

M1 Coclea esterna

M2 Coclea interna

ARC Aria compressa

MP Micro porta

PA Pressostato aria

TS Termostato sicurezza caldaia

SP Spina a 7 poli

TA Termostato ambiente

1.9 Funzionamento

Il funzionamento è gestito dal pannello comandi a microprocessore che programma le seguenti fasi:

• alla richiesta di calore vengono avviati: il ventilatore principale, al regime di accensione, la coclea di carico esterna e la coclea di carico interna, per fornire la quantità di pellet per l'accensione. La coclea interna ha un tempo di funzionamento di 8 secondi più lungo rispetto a quello della coclea esterna;
• terminato il carico di pellet per l'accensione, viene alimentata elettricamente la resistenza di accensione, che accende la fiamma la cui luminosità è rilevata dalla fotocellula entro 20 minuti massimo (tempo di sicurezza). In caso di mancata accensione il bruciatore effettua un ARRESTO DI BLOCCO. Nel caso di ARRESTO DI BLOCCO per ripristinare le condizioni di normale funzionamento è necessario togliere tensione all'apparecchio, rimuovere la causa che ha causato il malfunzionamento e dare nuovamente tensione;
• dopo la rilevazione corretta della fiamma, inizia il funzionamento normale dell'apparecchio con un graduale aumento della potenza erogata fino a raggiungere il valore massimo regolato e continua a funzionare in modulazione, fino al raggiungimento della temperatura impostata per l'acqua di caldaia o quella dell'eventuale bolitore ad accumulo installato. Le coclee esterna ed interna, durante il funzionamento del bruciatore, funzioneranno anch'esse secondo i tempi di ON e OFF impostati;
• una volta raggiunta la temperatura impostata le coclee, interna ed esterna, vengono fermate dal pannello comandi e il pellet residuo, presente nella camera di combustione, continua a bruciare;
• quando l'illuminamento della fotocellula scende sotto i 20Lux, il ventilatore aumenta la sua velocità per pulire la camera di combustione dagli ultimi residui e poi si ferma.
  Il bruciatore è ora predisposto per l'avviamento successivo.

PRESTARE CAUTELA

• Le regolazioni dei parametri DEVONO essere effettuate SOLO DAL PERSONALE TECNICO AUTORIZZATO previo rilascio della Password.
• Per i periodi di funzionamento e arresto del bruciatore, deve essere considerata anche l'attivazione o meno della funzione "fasce orarie".
• Nel caso di presenza del KIT ARIA COMPRESSA la pulizia della camera di combustione avviene all'inizio e alla fine di ogni ciclo di funzionamento del bruciatore.

È VIETATO

All'Utente effettuare l'impostazione di parametri tecnici.

1.10 Pellet

Gli apparecchi sono progettati e costruiti per bruciare pellet di qualità e che abbia le seguenti caratteristiche:

Descrizione U/M		Pellet
Diametro mm 6 DIN PLUS
Lunghezza mm 25 (max)
Densità Kg/m	3	650
Potere calorifico inferiore kWh/kg 5
Percentuale umidità %	max 8 (del peso)
Percentuale ceneri	%	max 1 (del peso)

1.11 Pannello comandi

Pressione BREVE (1 secondo): accesso al Menù Utente

Pressione LUNGA (> 2 secondi): verifica dei dati impostati

Pressione LUNGA (> 12 secondi): reset di tutti i parametri. ATTENZIONE!!! con questa operazione tutte le impostazioni effettuate saranno perse (*).

Nota: per uscire dalla verifica dei dati impostati premere il tasto

◀◀ per più di 2 secondi.

Pressione BREVE (1 secondo):modifica della potenza

Pressione LUNGA (> 2 secondi): accensione/spegnimento del bruciatore

Pressione BREVE (1 secondo):modifica della temperatura

Pressione LUNGA (> 2 secondi): accesso al Menù Installatore. Per l'accesso è richiesta la password (*).

Nota: per uscire dal "Menù Installatore" premere il tasto

3 DISPLAY

A Data
B Stato del bruciatore
c Ora
D Parametri
E Potenza bruciata
F Temperatura acqua in caldaia

(*) Azioni riservate agli INSTALLATORI AUTORIZZATI.

Visualizzazioni sul Display

Pow Potenza del bruciatore
Tk1 Tempo di carico della coclea esterna (SI)
Tk2 (NON UTILIZZATO)
Lux Intensità di illuminamento
Ext Velocità del ventilatore della coclea di alimentazione esterna

AVVERTENZA

Alla base di molte videate sono riportate le "indicazioni guida" molto utili per l'operatore.

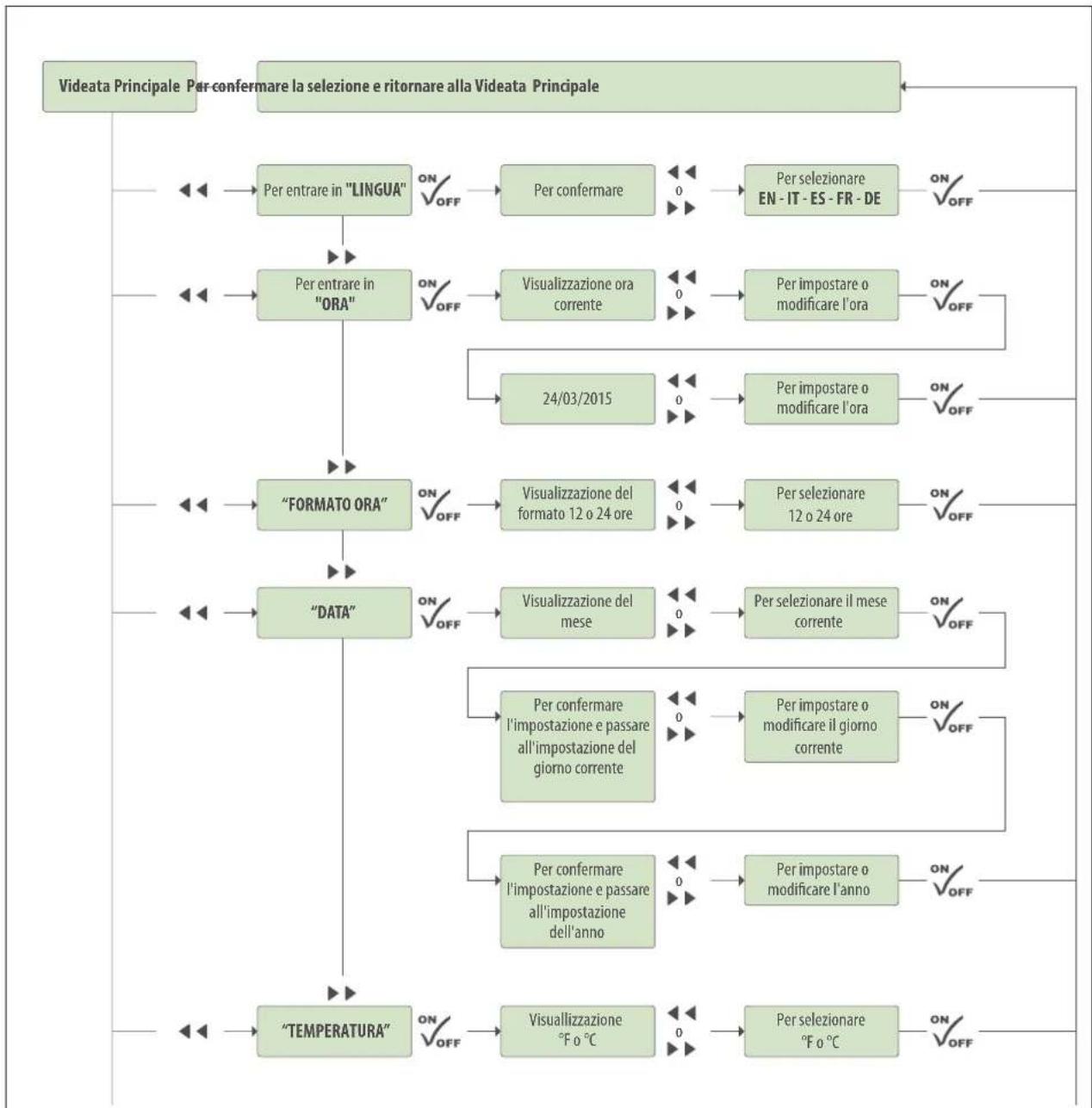

1.12 Parametri utente

    B --> G["ON/OFF → (*)"]
    C --> H["ON/OFF → (*)"]
    D --> I["ON/OFF → (*)"]
    E --> J["ON/OFF → (*)"]

    G --> K["TEMPERATURA"]
    H --> L["LUMINOSITÀ"]
    I --> M["ABILITA TIMER"]
    J --> N["TIMER SETTIMANALE"]
    K --> O[""ON/OFF → (#)"]
    L --> P[""ON/OFF → (#)"]
    M --> Q[""ON/OFF → (#)"]

    N --> R["TIPO DI COMBUSTIBILE"]
    O --> S[""ON/OFF → (#)"]
    P --> T[""ON/OFF → (#)"]

    R --> U["INFORMAZIONI"]
    S --> V[""ON/OFF → (#)"]

    style A fill:#d4edda,stroke:#333
    style B fill:#d4edda,stroke:#333
    style C fill:#d4edda,stroke:#333
    style D fill:#d4edda,stroke:#333
    style E fill:#d4edda,stroke:#333
    style F fill:#d4edda,stroke:#333
    style G fill:#d4edda,stroke:#333
    style H fill:#d4edda,stroke:#333
    style I fill:#d4edda,stroke:#333
    style J fill:#d4edda,stroke:#333
    style K fill:#d4edda,stroke:#333
    style L fill:#d4edda,stroke:#333
    style M fill:#d4edda,stroke:#333
    style N fill:#d4edda,stroke:#333
    style O fill:#d4edda,stroke:#333
    style P fill:#d4edda,stroke:#333
    style Q fill:#d4edda,stroke:#333

(*) Per entrare nelle Impostazioni Parametri Utente (vedere paragrafo "Impostazione dei parametri utente".

2 MESSA IN SERVIZIO

2.1 Prima di accendere il bruciatore

Prima di accendere l'apparecchio verificare che:

• il bruciatore sia fissato correttamente alla portina della caldaia e che quest'ultima sia ben chiusa
• la coclea e il tubo flessibile di collegamento al bruciatore siano posizionati correttamente
• il contenitore del pellet sia stato riempito
• la sonda temperatura acqua sia stata posizionata correttamente
• la caldaia e l'impianto siano stati riempiti d'acqua
• le valvole del circuito idraulico siano aperte
• il condotto di evacuazione fumi sia realizzato correttamente.

2.2 Prima accensione

Alimentare elettricamente il bruciatore, posizionando su "ON" l'interruttore generale dell'impianto e quello principale del bruciatore, e verificare che il display si accenda.

Il bruciatore lascia la fabbrica tarato per la potenza di circa 20 kW. Prima di effettuare la prima accensione bisogna modificare i parametri come riportato al punto 2.7.1.

Per la prima accensione premere il tasto ON-OFF per circa 2 secondi e attendere che avvenga l'accensione della fiamma.

Lasciare il bruciatore in funzionamento costante, alla potenza massima per circa 15 minuti, quindi controllare, con un'analizzatore fumi, che i valori rilevati siano prossimi a quelli di tabella:

Descrizione U/M		Valore corretto
O2 % 10
CO (medio) mg/cm	3	< 500
Temperatura fumi °C 120 ÷ 200

Premere il tasto per spegnere il bruciatore e lasciarlo raffreddare.

AVVERTENZA: Questa operazione deve essere effettuata SOLO da personale qualificato e autorizzato.

2.3 Controlli dopo la prima accensione

Dopo la prima accensione, a bruciatore freddo:

- scollegare dal bruciatore il tubo di alimentazione del pellet

- aprire la portina della caldaia e controllare che sulla griglia della camera di combustione NON CI SIANO materiali incombusti. In caso contrario è necessario modificare le regolazioni in base alle esigenze (aria comburente e quantitativo del combustibile) e ripetere la fase di "PRIMA ACCENSIONE" descritta in precedenza.

2.4 Spegnimento automatico e accensioni successive

Una volta soddisfatta la richiesta di calore viene interrotta l'alimentazione del pellet, il bruciatore adegua la sua velocità per la combustione del pellet residuo, presente nella camera di combustione, fino all'illuminamento minimo (20 Lux) rilevato dalla fotocellula. Al raggiungimento dei 20 Lux il ventilatore si porta alla sua massima velocità (per 4 minuti) per pulire la camera di combustione dai residui e poi si ferma.

Ad ogni richiesta di calore vengono ripetute tutte le fasi descritte in precedenza.

2.5 Calibrazione del pellet

La calibrazione delle quantità di pellet necessarie per l'accensione e per il funzionamento del bruciatore si effettua come segue:

• riempire il contenitore del pellet
• sfilare il tubo flessibile dal tronchetto del bruciatore e appoggiarlo in un recipiente (bacinella)
• accertarsi che non ci siano richieste di calore
• alimentare elettricamente il bruciatore, posizionando su ON l'interruttore generale dell'impianto e quello principale del bruciatore e verificare che il display si accenda
• premere il pulsante (carico manuale) fino a quando il pellet cade con continuità nel recipiente (la coclea è piena di pellet)
• svuotare il recipiente e premere nuovamente il pulsante (carico manuale) per circa 6 secondi (tempo di carico per potenza 5 max) controllati con un cronometro, e pesare il pellet (Y) caduto nel recipiente.

Calcolare la potenza del bruciatore utilizzando la formula seguente: [Y/X * 3,6] *Z = kW

dove:

Y Quantità di pellet (in grammi) pesato in 6 secondi (tempo di carico per la potenza max)

X Intervalli carichi (tempo tra un caricamento di pellet e il successivo)

3,6 valore fisso

Z p.c.i del pellet

La potenza calcolata servirà come riferimento per impostare i secondi di carico effettuati dalla coclea esterna a potenza 5.

PRESTARE CAUTELA: Se viene cambiato il tipo di pellet utilizzato (cosa sconsigliata) DEVE essere rifatta la calibrazione del pellet in quanto cambieranno le caratteristiche della combustione.

2.6 Impostazione dei parametri utente

L'impostazione dei parametri utente, dopo aver alimentato elettricamente il bruciatore, si effettua secondo il diagramma di flusso riportato sotto.

(*)

1 Terminate le impostazioni degli orari del Sabato premere il tasto √ON OFF per salvarle e predisporsi per l'impostazione degli orari della Fascia 2

2 Premere il tasto ▶ per selezionare la Fascia 2. Confermare con il Tasto √ed entrare nell'impostazione degli orari di inizio e di fine del funzionamento

3 Per impostare gli orari procedere come descritto sopra

4 Ripetre la stessa procedura per impostare gli orari di tutte le fasce disponibili (fino a 7)

Per non fare funzionare il bruciatore in una fascia oraria impostare sia l'orario d'inizio, sia quello di fine a 00.00.

2.7 Lista parametri (Parametri Tecnici)

Visualizzazione sul display	Descrizione	U/M	Campo	Impostazione di fabbrica
				Round 25	Round 50
TECNICO - Accensione
Δ temp. -	Isteresi per la regolazione della temperatura dell'acqua. Quando viene raggiunta la temperatura di set il bruciatore si ferma. Se la temperatura scende, del valore d'isteresi impostato, sotto il valore di set, il bruciatore riparte.	°C	2 ÷ 30	2
Δ temp. +	Massimo valore raggiungibile della temperatura dell'acqua oltre il valore di set. Se il valore di temperatura supera il valore di set dell'entità selezionata (5°C) il bruciatore si ferma e riparte quando viene raggiunta la temperatura impostata per il parametro "Δ controllo temperatura".	°C	1 ÷ 5	5
Termost. esterno	Abilita l'uso di un termostato esterno (es. TA o TB).		On / Off	Off
Visualizzazione h2o	Abilita la visualizzazione, sul display, della temperatura impostata per l'acqua in caldaia.		On / Off	On
110V / 60Hz	Da attivare nei paesi con questa tensione di rete.		SI / NO	NO
ACCENSIONE - Potenze
Precar. Pellet (s)	Questo parametro stabilisce il tempo del primo caricamento del pellet.	sec	0,0 ÷ 60,0	10
Aria compres. (s)	Durata del processo di pulizia con aria compressa.	sec	0,0 ÷ 20,0	6,00
Ventilaz.iniz.	Intensità del ventilatore in fase di accensione dopo il "precarico pellet".	rpm	0 ÷ 300	160
Lux minimi avvio	Illuminamento minimo per stabilire un'accensione regolare.	Lux	0 ÷ 1000	60
Lux spegnim.	Se l'illuminamento, rilevato durante il tempo regolato al parametro "Banda morta", scende sotto questo valore il bruciatore si arresta. Se questo succede durante il funzionamento normale viene segnalato ERRORE sul display.	Lux	0 ÷ 100	20
Banda morta (s)	È il tempo durante il quale il sensore ottico deve rilevare, continuativamente, un valore maggiore del parametro "Lux minimo avvio". Ogni volta che il valore di rilevazione scende sotto il parametro "Lux minimo avvio" ricomincia il conteggio.	sec	0 ÷ 600	60
Stabilizz. Fiamma (m)	Tempo ritenuto necessario per la stabilizzazione della fiamma, dopo il quale il bruciatore viene abilitato al funzionamento.	min	0 ÷ 20	1
POTENZE - Pulizia
Tipo	Tipo di combustibile in utilizzo.		A-B-C-D	A
Inter. Caric.	Tempo tra un caricamento di pellet e il successivo.	Sec.	1,0 ÷ 90,0	45.0
Avvio	Tempo di carico effettuato dalla coclea ext. all'avviamento.	Sec	0,0 ÷ 30,0	3,0
Vent	Velocità ventilatore all'avviamento.	rpm	0 ÷ 300	220
Pot 1	Tempo di carico effettuato dalla coclea ext. alla Potenza 1.	Sec	0,0 ÷ 60,0	2,0
Vent	Velocità ventilatore alla Potenza 1.	rpm	0 ÷ 300	150
Pot 2	Tempo di carico effettuato dalla coclea ext. alla Potenza 2.	Sec	0,0 ÷ 60,0	3,5
Vent	Velocità ventilatore alla Potenza 2.	rpm	0 ÷ 300	160
Pot 3	Tempo di carico effettuato dalla coclea ext. alla Potenza 3.	Sec	0,0 ÷ 60,0	4,5
Vent	Velocità ventilatore alla Potenza 3.	rpm	0 ÷ 300	170
Pot 4	Tempo di carico effettuato dalla coclea ext. alla Potenza 4.	Sec	0,0 ÷ 60,0	5,5
Vent	Velocità ventilatore alla Potenza 4.	rpm	0 ÷ 300	180
Pot 5	Tempo di carico effettuato dalla coclea ext. alla Potenza 5.	Sec	0,0 ÷ 60,0	6,5
Vent	Velocità ventilatore alla Potenza 5.	rpm	0 ÷ 300	200
NOTA- Il tempo di carico dipende dalla potenza regolata e dal combustibile utilizzato- La velocità del ventilatore dipende dal combustibile (tipo e quantità) e dal tiraggio del camino
PULIZIA - Spegnimento
Interv. pulizie (m)	Intervallo tra le pulizie della griglia di combustione effettuate dal ventilatore del bruciatore e quelle con l'aria compressa.	min	0 ÷ 300	60
Pulizia griglia (s)	Durata del ciclo di pulizia con il ventilatore del bruciatore funzionale alla potenza massima.	sec	1 ÷ 180	30
Vent. pulizia	Velocità del ventilatore durante la fase di pulizia.	rpm	0 ÷ 300	300
Aria compressa	Presenza del kit aria compressa (opzionale).		SI/NO	NO
Ventilat. Esterno	Velocità del ventilatore della coclea.	rpm	0 ÷ 300	300
SPEGNIMENTO - Pagina Test
Durata	Tempo durante il quale il ventilatore continua a funziona alla massima potenza quando il bruciatore è spento a causa di un allarme. Il fine è di bruciare completamente i residui di combustibile rimasti sulla griglia. Questo ciclo viene attivato quando il bruciatore è spento.	min	0 ÷ 20	2
Ventilazione	Velocità del ventilatore in fase di spegnimento.	rpm	0 ÷ 300	300
Termostat. ext.	Determina la modalità di funzionamento del bruciatore una volta raggiunto il valore di set ambiente impostato.	min	0 ÷ 90	0
PAGINA TEST
Resis. Sp/Acc.	Resistenza accenditore		ON/OFF	OFF
Coclea SP.	Coclea interna		ON/OFF	OFF
Serbat. Sp	Coclea ext.		ON/OFF	OFF
V. Int.	Ventilatore del bruciatore	rpm	0 ÷ 300	0
V. Ext.	Ventilatore della coclea	rpm	0 ÷ 300	0
Aria Sp/Acc	Attiva l'alimentazione dell'elettrovalvola 24V per il kit aria compressa		ON/OFF	OFF
Allar. SP/Acc	Attiva l'uscita a 230V		ON/OFF	OFF
NOTAServe per controllare il corretto funzionamento dei componenti principali del bruciatore
TELECONTROLLO
Modulo	Da attivare per collegare il modulo GSM al connettore 6 del brucia- tore		SI/NO	NO

2.7.1 Tarature di omologa

Visualizzazione sul display	Descrizione	U/M	Campo	Tarature di omologa
				Round 25	Round 50
Pot 1	Tempo di carico elettuato dalla coclea ext. alla Potenza 1.	Sec	0,0 ÷ 60,0	2,0	2,5
Vent	Velocità ventilatore alla Potenza 1.	rpm	0 ÷ 300	110	160
Pot 2	Tempo di carico elettuato dalla coclea ext. alla Potenza 2.	Sec	0,0 ÷ 60,0	2,8	4,3
Vent	Velocità ventilatore alla Potenza 2.	rpm	0 ÷ 300	120	185
Pot 3	Tempo di carico elettuato dalla coclea ext. alla Potenza 3.	Sec	0,0 ÷ 60,0	3,7	6,2
Vent	Velocità ventilatore alla Potenza 3.	rpm	0 ÷ 300	130	210
Pot 4	Tempo di carico elettuato dalla coclea ext. alla Potenza 4.	Sec	0,0 ÷ 60,0	4,6	7,3
Vent	Velocità ventilatore alla Potenza 4.	rpm	0 ÷ 300	140	225
Pot 5	Tempo di carico elettuato dalla coclea ext. alla Potenza 5.	Sec	0,0 ÷ 60,0	5,5	8,5
Vent	Velocità ventilatore alla Potenza 5.	rpm	0 ÷ 300	150	240
NOTA- Il tempo di carico dipende dalla potenza regolata e dal combustibile utilizzato- La velocità del ventilatore dipende dal combustibile (tipo e quantità) e dal tiraggio del camino

2.7.2 Messaggi di allarme

In caso di guasto o malfunzionamento sul display vengono visualizzate le segnalazioni seguenti:

Descrizione

Accensione fallita

Allarme blackout

Allarme sonda acqua guasta

Allarme fine combustibile

Surriscaldamento TS

Fine del combustibile

2.7.3 Anomalie - Possibili cause - Rimedi

Nella tabella sotto riportata sono riportate le anomalie più comuni con i possibili rimedi.

Anomalia	Possibile causa	Rimedio
Accensione fallita	Contenitore del pellet vuoto	Riempire il contenitore
	Cavo coclea esterna scollegato o interrotto	Ripristinare il collegamento o cercare l'interruzione
	Resistenza di accensione guasta	Verificare la resistenza e/o sostituirla
	Griglia di combustione intasata	Estrarre la griglia e pulirla
	Coclea interna occlusa	Verificare la coclea interna ed eliminare l'eventuale occlusione
Mancanza di alimentazione elettrica	Mancanza di tensione al bruciatore	Verificare l'alimentazione di rete
		Verificare la corretta connessione dei cavi elettrici
		Verificare il corretto posizionamento degli interruttori generale e del bruciatore
Sonda acqua	Sonda mal collegata o posizionata	Verificare la connessione ed il posizionamento
	Sonda guasta	Sostituire la sonda
Fine combustibile	Contenitore pellet vuoto	Riempire il contenitore
	Cavo coclea scollegato o interrotto	Ripristinare il collegamento
	Motore della coclea non funzionante	Verificare il motore

3 MANUTENZIONE

3.1 Manutenzione periodica

La manutenzione periodica, oltre ad essere necessaria per il buon funzionamento del bruciatore e dell'impianto, è un'attività imposta dalla Legge che se non osservata può comportare inconvenienti e possibili sanzioni.

La manutenzione deve essere affidata ed effettuata SOLO da personale tecnico abilitato.

I bruciatori di pellet B-Home Round 25 (cod. 8075980) e B-Essential Round 50 (cod. 8075981) sono stati progettati in modo da richiedere una manutenzione minima la cui frequenza dipende direttamente dalla qualità e dalla dimensione del pellet utilizzato (certificato o meno) e dalle regolazioni effettuate.

ATTENZIONE PERICOLO ELETTRICO

Prima di effettuare qualunque attività di manutenzione scollegare l'apparecchio dall'alimentazione elettrica posizionando su OFF gli interruttori generale dell'impianto e quelli principali del bruciatore e della caldaia (se presente).

PRESTARE CAUTELA

• Per effettuare la manutenzione utilizzare tutti i Dispositivi di Protezione Individuale previsti dalla Normativa vigente.
• La manutenzione periodica riguarda l'intero impianto dove è installato il bruciatore.
• In caso di utilizzo di pellet non certificato le indicazioni sotto riportate non sono valide non conoscendo le caratteristiche del combustibile.
• In caso di utilizzo di pellet non certificato, Fonderie Sime S.p.A. NON SI RITIENE RESPONSABILE per eventuali guasti o avarie all'apparecchio ed eventuali danni a persone, animali, cose e ambiente.
• Il programma di tabella è puramente indicativo.
• Per la pulizia esterna del bruciatore utilizzare un panno inumidito con acqua e sapone o acqua e alcool denaturato o con prodotti specifici, ma non abrasivi.

Periodicità All'occorrenza		Settimanale Semestrale Annuale
PULIZIA BRUCIATORE
Camera di combustione- cenere e scorie		x	x
Ventilatore bruciatore x x
Coclea internaFotocellulaResistenza di accensione			x
Contenitore pellet Riempimento x x
Griglia aspirazionearia comburente		x	x
Cuscinetti coclea esternaEventuale ingrassaggio			x
Ventilatore coclea esterna			x
Controllo parti deteriorabili			x x
Controllo dei cavi e connettori elettrici			x
PULIZIA IMPIANTO
Canale da fumoe canna fumaria			x
Interno e parte posteriore caldaia			x
Controllo parti deteriorabili			x x
Controllo dello scarico fumi			x x

1 QUEMADOR DE PELLET

1.1 Prohibiciones

SE PROHÍBE:

TA Termostato ambiente

1.9 Funcionamiento

Visualizzazione sul Displantalla

2 INSTALLAZIONE.... 67

3 GARANZIA CONVENZIONALE....76

SOLIDA 5 PL cod. 8058541

Kit pellet Sime 5 PL cod. 8075980 (optional)

SOLIDA 8 PL + cod. 8075743

Kit pellet Sime 8 PL + cod. 8075981 (optional)

AVVERTENZE

• In caso di guasto o malfunzionamento dell'apparecchio contattare il personale tecnico autorizzato
• Evitare che i cavi elettrici esterni vengano a contatto con le parti calde della caldaia
• Installare nella rete di alimentazione elettrica un opportuno dispositivo che assicuri la disconnessione onnipolare completa (categoria di sovratensione III)
• Durante il funzionamento della caldaia, il tubo di scarico fumi e le porte in ghisa raggiungono alte temperature (non toccare senza le opportune protezioni)
• Se il cavo di alimentazione elettrica è danneggiato, esso deve essere sostituito dal costruttore o da personale tecnico qualificato
• Per evitare il riflusso dell'acqua dell'impianto, installare delle valvole di non ritorno o rubinetti che vanno aperti solo nel caso di reintegro d'acqua nell'impianto.

NOTE GENERALI

• L'installazione dell'apparecchio deve essere effettuata da personale professionalmente qualificato che operi in conformità alle norme nazionali vigenti ed alle indicazioni riportate nel manuale a corredo.
• L'apparecchio non è destinato a essere usato da persone, bambini compresi, le cui capacità fisiche, sensoriali o mentali, siano ridotte. I bambini devono essere sorvegliati per sincerarsi che non giochi con l'apparecchio.
• La presenza di un puffer (accumulo inerziale) è consigliabile ma non obbligatoria. La sua presenza ha il vantaggio di svincolare la caldaia dalle richieste "repentine" dell'impianto e di permettere l'integrazione con altre fonti di calore. Riduce i consumi e aumenta l'efficienza del sistema.
• Non utilizzare o depositare materiali esplosivi o facilmente infiammabili (ad es. benzina, vernici, carta) nel locale dove è installato l'apparecchio.
• L'utente deve essere istruito sull'utilizzo e sul funzionamento dell'apparecchio.

Le caldaie SOLIDA PL per il funzionamento a pellet sono fornite con un sacchello accessori fornito a parte completo di:

Per ottimizzare la fruizione del prodotto si consiglia l'utilizzo di pellet la cui qualità sia certificata da un ente autorizzato (le caratteristiche qualitative del pellet

utilizzato nella SOLIDA PL sono definite dalla norma DIN plus).

La caldaia è conforme alla Classe 3 secondo EN 303-5/2012.

1.1.1 DIMENSIONI D'INGOMBRO (con kit pellet cod. 8075980 per SOLIDA 5 PL e cod. 8075981 per SOLIDA 8 PL +)

	SOLIDA 5 PL	SOLIDA 8 PL+
L 1202 mm 1502 mm
P 535 mm	835 mm

Fig. 1

1.1.2 CARATTERISTICHE TECNICHE (con kit pellet)

Modello		SOLIDA 5 PL	SOLIDA 8 PL +
Potenza termica nominale	kW	26,0	40,0
Potenza termica minima	kW	7,4	12,0
Portata termica nominale	kW	34,7	50,0
Portata termica minima	kW	10,4	15,0
Rendimento utile massimo	%	75,96	80,00
Rendimento utile minimo	%	72,81	80,00
CO mg/Nm 3 al 10% di O 2 a potenza termica nominale		837,8	28,0
CO mg/Nm 3 al 10% di O 2 a potenza termica minima		467,3	1451,0
OGC mg/Nm 3 al 10% di O 2 a potenza termica nominale		10,0	7,2
OGC mg/Nm 3 al 10% di O 2 a potenza termica minima		90,7	25,5
DUST mg/Nm 3 al 10% di O 2 a potenza termica nominale		42,0	13,4
DUST mg/Nm 3 al 10% di O 2 a potenza termica minima		-	22,2
Attacchi mandata/ritorno impianto	ø	2"	2"
Portata fumi alla potenza nominale/minima	Kg/s	0,0171/0,0104	0,0188/0,0111
Pressione di funzionamento max/min	Mpa	0,15/0,05	0,15/0,05
Contenuto acqua	L	31	43
Peso	Kg	270	375
Dimensioni contenitore pellet di capacità 200 dm 3	H	1081	1081
	L	440	440
Dimensioni contenitore pellet di capacità 300 dm 3	H	1381	1381
	L	440	440
Dimensioni contenitore di capacità 500 dm 3	H	1481	1481
	L	640	640

2 INSTALLAZIONE

2.1 MONTAGGIO ACCESSORI FORNITI A PARTE

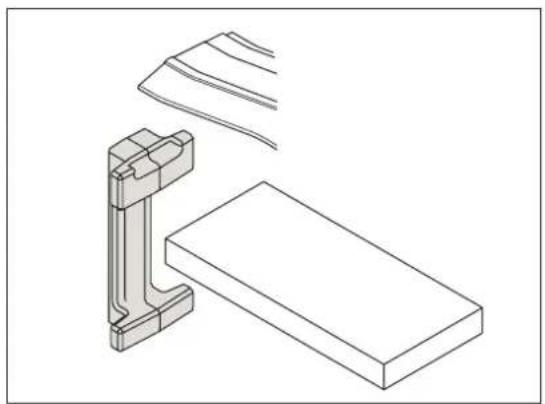

A) Collocare il 1° deflettore in ghisa con i due distanziali posteriori

Fig. 2 Distanziale posteriore

Fig. 3 1° deflettore e distanziale posteriore

B) Collocare il 2° deflettore in ghisa con i due distanziali anteriori

Fig. 4 Distanziale anteriore

Fig. 5 2° deflettore e distanziale anteriore

C) Collocare i rimanenti distanziali anteriori ed appoggiare le tavelle di cemento

Fig. 6 Rimanente distanziale anteriore

Fig. 7 Montaggio delle tavelle di cemento

ATTENZIONE!

LE TAVELLE DI CEMENTO DEVONO ESSERE ADIACENTI ALLA PARTE ANTERIORE DELLA CALDAIA

D) Dopo il montaggio delle tavelle, collocare l'ultimo deflettore in ghisa

Fig. 8 Ultimo deflettore

E) Avvitare il regolatore termostatico (se previsto) ed avvitare la riduzione in ottone interponendo sigillante per la tenuta idraulica

F) Avvitare il termostato di sicurezza alla riduzione

Fig. 9 Termostato sicurezza

ATTENZIONE:

Avvitare il termostato a mano o con una chiave fissa: coppia di serraggio 1,5 Nm

Fig. 10 Serranda fumi

AVVERTENZA:

In caso di installazione di caldaia con funzionamento a pellet, la serranda fumi deve essere tassativamente aperta.

Per evitare chiusure anomale si consiglia di bloccare la serranda stringendo il dado "A", o applicando un tirante tra il punto "B" e "C".

G) Montaggio contenitore pellet (da 200 a 500 dm²) posizionato a destra della caldaia, in appoggio al fianco ed allineato allo stesso.

H) Spingere la coclea dell'alimentatore con motore nell'apposita sede contenitore pellet.

I) Montaggio del bruciatore (B-Home Round 25 per SOLIDA 5 PL e B-Essential Round 50 per SOLIDA 8 PL+).

Posizionare la guarnizione (4), fornita con il bruciatore, tra la flangia (5) e la portina (2) della caldaia Applicare le 4 viti (6) (M8) e serrare SOLO le due viti che bloccano la semiflangia inferiore. Le due viti della semiflangia superiore devono essere SOLO ACCOSTATE e non serrate Inserire la camera di combustione del bruciatore fino a farla penetrare quanto richiesto/previsto dalla caldaia (vedere dettaglio A) Serrare le due semiflange con le viti (7) e le viti (6) precedentemente solo accostate

ATTENZIONE PERICOLO

Il bruciatore DEVE essere montato SOLO nella posizione rappresentata in figura. Ogni altra posizione È VIETATA. La fiamma si propaga in modo rettilineo, all'uscita dalla camera di combustione del bruciatore.

2.2 ALLACCIAMENTI ELETTRICI

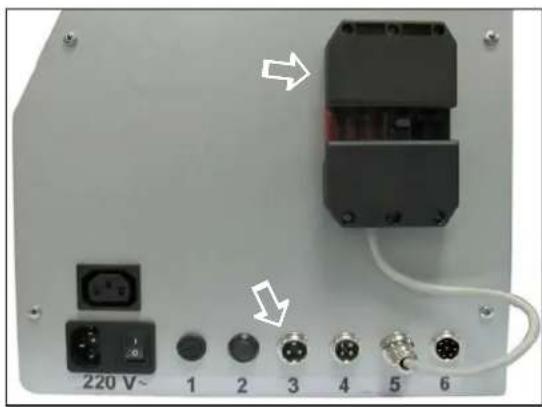

A) Collegare il cavo proveniente dal motore della coclea al bruciatore nella posizione indicata (3 fig. 12)
B) Collegare il cavo del termostato sicurezza (7 fig. 13) alla spina a sette poli (vedi SCHEMA ELETTRICO)

Fig. 12 Cavo motore coclea

Fig. 13 Connettore termostato sicurezza

C) Posizionare la sonda di mandata (8 fig. 14) inserendola nella guaina del corpo caldaia in ghisa (9 fig. 15)

D) Collegare l'alimentazione della rete elettrica alla presa del bruciatore (1 fig. 16).

Fig. 16 Collegamenti elettrici

BLU = NEUTRO

MARRONE = FASE

GIALLO-VERDE = TERRA

1 Presa di alimentazione elettrica (230V - 50 Hz)
2 Presa alimentazione ventilatore coclea esterna
3 Motore coclea esterna
4 Sonda temperatura acqua caldaia
5 Connessione spina a sette poli (Termostato sicurezza/Pressostato aria/Micro porta)
6 Connessione per comunicazioni con PC
7 Connessione TA

2.3 SCHEMA ELETTRICO

VPC Valvola principale combustione

VCE Ventola coclea esterna

RS Resistenza

PM1 Pulsante coclea esterna

SA Sonda acqua

FR Fotoresistenza

M1 Coclea esterna

M2 Coclea interna

ARC Aria compressa

MP Micro porta

PA Pressostato aria

TS Termostato sicurezza caldaia

SP Spina a 7 poli

TA Termostato ambiente

Fig. 17

2.4 SCHEMA IDRAULICO

Il circuito idraulico deve essere realizzato da impresa abilitata o da personale professionalmente qualificato nel rispetto delle indicazioni progettuali, delle Norme tecniche e della Legislazione vigente. La temperatura dell'acqua di ritorno della caldaia deve essere sempre maggiore di 55°C. DEVE quindi essere installato un gruppo anticondensa, in caso contrario decadrà la garanzia.

AVVERTENZA:

• I componenti dell'impianto sono di competenza e a carico dell'esecutore dell'installazione che dovrà rispettare la legislazione vigente e a fine lavori deve rilasciare una dichiarazione di conformità.
• SIME non si ritiene responsabile per eventuali danni a persone, animali o cose causati da errori nella scelta dei componenti o nella realizzazione dell'impianto.

Schema idraulico di principio che può essere utilizzato come una valida indicazione.

LEGENDA

A Caldaia a pellet
B Puffer
C Gruppo anticondensa
D Riempimento e svuotamento caldaia/impianto
E Impianto riscaldamento/ACS
EAF Entrata acqua fredda

1 Termostato anticondensa a contatto inverso (50°C)
2 Termostato di regolazione da collegare alla morsettiera TE
4 Valvola di sfiato automatico
5 Valvola a sfera
6 Regolatore di pressione
7 Valvola miscelatrice anticondensa
8 Filtro
9 Pompa di circolazione
10 Valvola di riempimento e scarico
11 Valvola di sicurezza (2,5 bar minimo)
12 Manometro
13 Vaso espansione

NOTA: Si consiglia l'uso di un impianto a vaso aperto

Fig. 18

2.5 PULIZIA (fig. 19)

Le operazioni di pulizia devono essere eseguite con una certa frequenza e solo con caldaia completamente fredda.

Per la pulizia dei residui della combustione la caldaia è fornita di un cassetto estraibile che deve essere svuolato prima di ogni accensione.

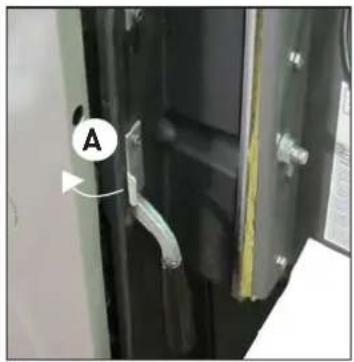

ATTENZIONE: Per sbloccare ed aprire la porta inferiore sollevare la staffa di bloccaggio (A).

Per la rimozione di tutti i residui della combustione utilizzare un normale aspiratore ed aspirare con cura tutte le ceneri presenti all'interno della camera di combustione. Inoltre, utilizzando sempre un normale aspiratore, effettuare la pulizia della griglia combustibile.

Per la pulizia dei passaggi fumo del corpo caldaia utilizzare invece un apposito scovolo.

ATTENZIONE: Se si tiene spento il generatore per lunghi periodi di tempo (superiori ai 15 giorni) si deve provvedere allo svuotamento del contenitore pellet per evitare che un eccesivo inumidimento del pellet possa portare a malfunzionamenti dell'apparecchio.

Un elevato contenuto di umidità del pellet può portare alla sua frantumazione in polvere che genera un maggiore accumulo di residui nella zona del braciere ed al bloccaggio del sistema di alimentazione pellet.

2.6 TERMOSTATO DI SICUREZZA (fig. 20)

Il termostato di sicurezza a riarmo manuale interviene automaticamente, provocando lo spegnimento del bruciatore, quando la temperatura in caldaia supera i 95°C. Per riavviare la caldaia agire sul pulsante come indicato in figura. Nell'operazine di riarmo si raccomanda di non togliere la staffa di protezione del termostato.

Se il fenomeno si ripresenta con una certa frequenza far controllare l'apparecchio da personale qualificato.

2.7 MANUTENZIONE ANNUALE

Per mantenere una elevata efficienza

dell'apparecchio si consiglia di procedere ad una manutenzione più approfondita e accurata con cadenza stagionale da parte di personale qualificato.

La manutenzione deve sempre essere effettuata con caldaia fredda e dopo averla scollegata dalla rete elettrica.

2.7.1 Avvertenze

In caso di guasto e/o cattivo funzionamento del prodotto, disattivarlo, astenendosi da ogni tentativo di riparazione o intervento.

L'eventuale riparazione dovrà essere effettuata solamente da peronale autorizzato utilizzando esclusivamente ricambi originali.

2.8 SMALTIMENTO DELL'APPARECCHIO

Le caldaie e le apparecchiature elettriche ed elettroniche, a fine vita non dovranno essere conferite con i normali rifiuti urbani misti ma conferite, a norma di legge, in base alle direttive 2012/19/UE e D.Legs. 49/2014. Informatevi presso il vostro distributore per un loro eventuale ritiro o sostituzione, nel caso in cui il prodotto venga sostituito con uno analogo. Nonostante il vostro prodotto sia progettato e realizzato per ridurre al minimo il suo impatto sull'ambiente e sulla salute, esso contiene componenti che, se mal gestiti, possono ri-

sultare dannosi.

Il vostro ruolo come acquirente, nella gestione dell'apparecchiatura a fine vita, è fondamentale per ridurre l'impatto dei rifiuti sull'ambiente, sulla salute delle persone e favorire la filiera del riciclo.

Il simbolo [bidoncino barrato], qui riprodotto e riportato anche sul vostro apparecchio, sta a significare che quest'ultimo, a fine vita, non va conferito come un normale rifiuto urbano misto, ma bensì gestito, a norma di legge, come rifiuto di

apparecchiatura elettrica ed elettronica. Ciascun paese può anche determinare specifiche regole di trattamento del rifiuto elettrico ed elettronico.

Prima di conferire l'apparecchio consultare le disposizioni vigenti nel vostro stato.

2.9 ACCESSORI

Sono disponibili i seguenti accessori da

ordinare separatamente:

- cod. 5197500

SERBATOIO PELLET DA 200 L [1081 x 440]

- cod. 5197510

SERBATOIO PELLET DA 300 L [1381 x 440]

- cod. 5197520

SERBATOIO PELLET DA 500 L [1481 x 640]

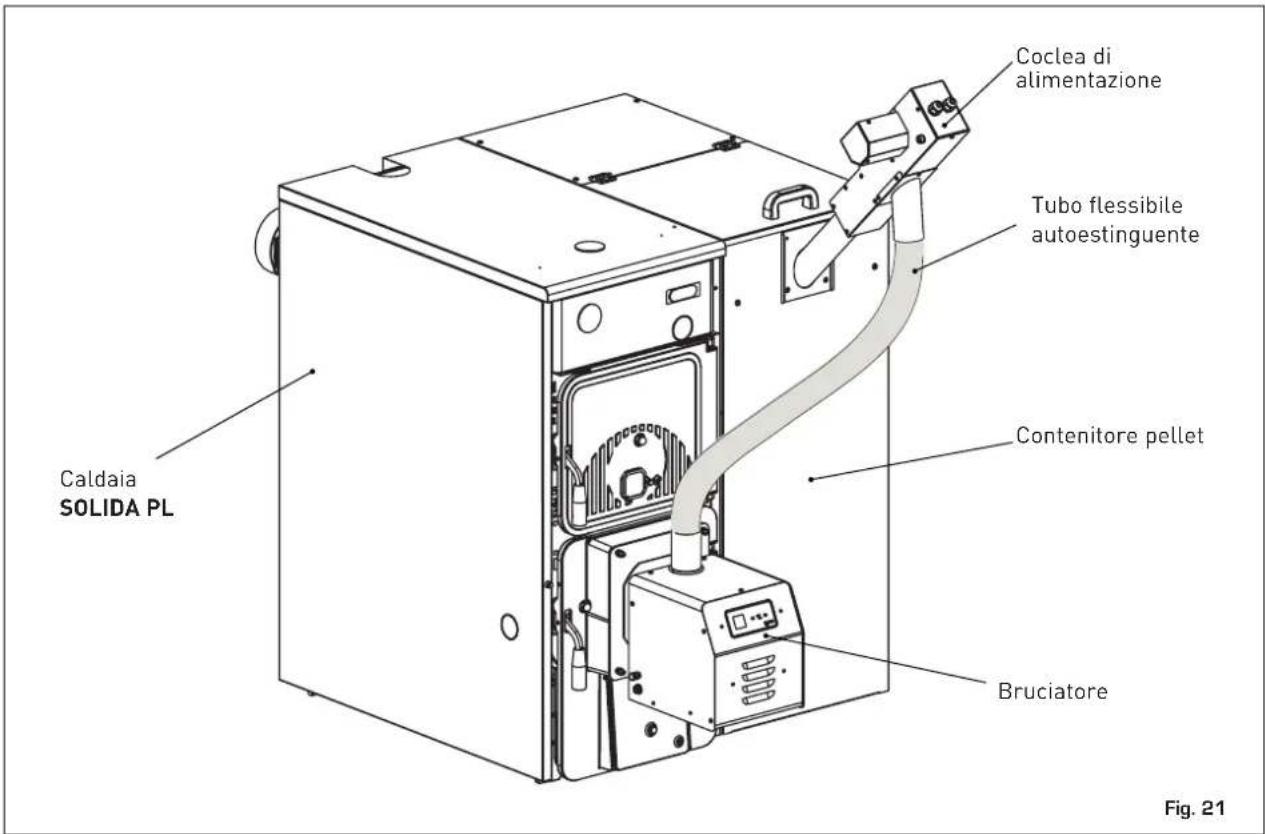

2.10 ASSIEME COMPONENTI DI FORNITURA

3 GARANZIA CONVENZIONALE

1. CONDIZIONI DI GARANZIA

- La presente garanzia convenzionale non sostituisce la garanzia legale che regola i rapporti tra venditore e consumatore, ai sensi del D.Lgs. n° 206/2005 e viene fornita da SIME, con sede legale in Legnago (VR), Via Garbo 27 per gli apparecchi dalla stessa fabbricati. I titolari della garanzia per avvalersi della stessa possono rivolgersi ai Centri Assistenza Tecnica Autorizzati. La Verifica iniziale dell'apparecchio rientra nella garanzia convenzionale, viene fornita gratuitamente sugli apparecchi che siano già stati installati e non prevede interventi di alcun tipo sugli impianti di adduzione di gas, acqua o energia.

2. OGGETTO DELLA GARANZIA CONVENZIONALE

- La presente garanzia ha una validità di 24 mesi dalla data di compilazione del presente certificato di garanzia, a cura del centro di Assistenza Tecnica Autorizzato e copre tutti i difetti originali di fabbricazione o di conformità dell'apparecchio, prevedendo la sostituzione o la riparazione, a titolo gratuito, delle parti difettose o, se necessario, anche la sostituzione dell'apparecchio stesso, ai sensi dell'Art. 130 del D.Lgs. n° 206/2005.

- La validità di tale garanzia convenzionale viene prolungata di ulteriori 12 mesi, nei limiti descritti dal precedente capoverso, per gli elementi in ghisa degli apparecchi e per gli scambiatori acqua/gas, rimanendo a carico del consumatore le sole spese necessarie all'intervento.

- Le parti e i componenti sostituiti in garanzia sono di esclusiva proprietà di SIME, alla quale devono essere restituiti dal Centro Assistenza Autorizzato, senza ulteriori danni. Le parti danneggiate o manomesse, malgrado difettose, non saranno riconosciute in garanzia.

- La sostituzione o riparazione di parti, incluso il cambio dell'apparecchio, non modificano in alcun modo la data di decorrenza e la durata della garanzia convenzionale.

3. VALIDITÀ DELLA GARANZIA

- Il Consumatore dovrà richiedere al Centro Assistenza Autorizzato, a pena di decadenza, la Verifica Iniziale dell'apparecchio, entro e non oltre 30 giorni dalla sua installazione, che potrà essere desunta anche dalla data riportata sul Certificato di Conformità, rilasciato dall'installatore. La Verifica Iniziale non potrà comunque essere richiesta e la presente garanzia convenzionale sarà decaduta qualora la verifica venga richiesta su apparecchi messi in commercio da più di 5 anni. La rimozione della matricola dell'apparecchio o la sua manomissione fanno decadere la presente garanzia convenzionale.

- Nel caso in cui non sia prevista la verifica iniziale o qualora il consumatore non la abbia richiesta entro i termini sopra richiamati, la presente garanzia convenzionale decorrerà dalla data di acquisto dell'apparecchio, documentata da fattura, scontrino od altro idoneo documento fiscale, che ne dimostri la data certa di acquisto.

- La presente garanzia decade qualora non vengano osservate le istruzioni di uso e manutenzione a corredo di ogni apparecchio o qualora l'installazione dello stesso non sia stata eseguita nel rispetto delle norme tecniche e delle leggi vigenti.

- La presente garanzia è valida solamente nel territorio della Repubblica Italiana, della Repubblica di San Marino e Città del Vaticano.

4. MODALITA' PER RENDERE OPERANTE LA GARANZIA

- La presente garanzia sarà validamente perfezionata qualora vengano seguite le seguenti indicazioni per le caldaie a gas:

- richiedere, al Centro Assistenza Autorizzato SIME più vicino, la verifica iniziale dell'apparecchio.

- il certificato dovrà essere compilato in modo chiaro e leggi-bile, e l'Utente vi dovrà apporre la propria firma, per accet-tazione delle presenti condizioni di Garanzia. La mancata sottoscrizione delle condizioni di garanzia ne determina la nullità.

• l'Utente dovrà conservare la propria copia, da esibire al

Centro Assistenza Autorizzato, in caso di necessità. Nel caso in cui non sia stata effettuata la verifica iniziale, dovrà esibire la documentazione fiscale rilasciata all'acquisto dell'apparecchio.

- Per le caldaie a gasolio (esclusi i gruppi termici), le caldaie a legna/carbone (escluse le caldaie a pellet) e gli scaldabagni gas, non è prevista la verifica iniziale gratuita. L'Utilizzatore di tali apparecchi, per rendere operante la garanzia convenzionale, dovrà compilare il certificato di garanzia e conservare con esso il documento di acquisto (fattura, scontrino od altro idoneo documento fiscale, che ne dimostri la data certa di acquisto).

- La garanzia decade qualora il presente certificato di Garanzia Convenzionale non risulti validato dal Timbro e dalla firma di un Centro Assistenza Autorizzato SIME ed in sua assenza, il consumatore non sia in grado di produrre idonea documentazione fiscale o equipollente, attestante la data certa di acquisto dell'apparecchio.

5. ESCLUSIONE DALLA GARANZIA

- Sono esclusi dalla garanzia i difetti e i danni all'apparecchio causati da:

- mancata manutenzione periodica prevista per Legge, manomissioni o interventi effettuati da personale non abilitato.

- formazioni di depositi calcarei o altre incrostazioni per mancato o non corretto trattamento dell'acqua di alimentazione (gli obblighi relativi al trattamento dell'acqua negli impianti termici sono contenuti nella norma UNI 8065:1989: Trattamento dell'acqua negli impianti termici ad uso civile).

- mancato rispetto delle norme nella realizzazione degli impianti elettrico, idraulico e di erogazione del combustibile, e delle istruzioni riportate nella documentazione a corredo dell'apparecchio.

- qualità del pellet (le caratteristiche qualitative del pellet sono definite dalla norma UNI/TS 11263:2007).

- operazioni di trasporto, mancanza acqua, gelo, incendio, furto, fulmini, atti vandalici, corrosioni, condense, aggressività dell'acqua, trattamenti disincrostanti condotti male, fanghi, inefficienza di camini e scarichi, forzata sospensione del funzionamento dell'apparecchio, uso improprio dell'apparecchio, installazioni in locali non idonei e usura anodi di magnesio.

6. PRESTAZIONI FUORI GARANZIA

- Decorsi i termini della presente garanzia eventuali interventi a cura dei Centri Assistenza Tecnica Autorizzati SIME, verranno forniti al Consumatore addebitando all'Utente le eventuali parti sostituite e tutte le spese di manodopera, viaggio, trasferta del personale e trasporto dei materiali sulla base delle tariffe in vigore.

La manutenzione dell'apparecchio, effettuata in osservanza alle disposizioni legislative vigenti, non rientra nella presente garanzia convenzionale.

SIME consiglia comunque di fare effettuare un intervento di manutenzione ordinaria annuale.

7. ESCLUSIONI DI RESPONSABILITA'

- La Verifica Iniziale effettuata dal Centro Assistenza Autorizzato SIME è effettuata sul solo apparecchio e non si estende all'impianto (elettrico e/o idraulico), né può essere assimilata a collaudi, verifiche tecniche ed interventi sullo stesso, che sono di esclusiva competenza dell'installatore.

- Nessuna responsabilità è da attribuirsi al Centro Assistenza Autorizzato per inconvenienti derivanti da un'installazione non conforme alle norme e leggi vigenti, e alle prescrizioni riportate nel manuale d'uso dell'apparecchio.

- Foro Competente: per qualsiasi controversia relativa alla presente garanzia convenzionale si intende competente il foro di Verona.

- Termine di decadenza: la presente garanzia convenzionale decade trascorsi 5 anni dalla data di messa in commercio dell'apparecchio.

INDEX
