MANUALE UTENTE PAWDHWM300AE PANASONIC

Les instructions d'utilisation sont également disponibles sur notre site internet www.aircon.panasonic.eu. AVVERTENZE! ’apparecchio può essere usato da bambini di almeno 8 anni di età, da persone le cui capacità fisiche, sensoriali o mentali siano ridotte o da persone con mancanza di esperienza o di conoscenza, solo nei casi in cui essi vengano sottoposti a sorveglianza o istruiti riguardo all’uso dell’apparecchio in sicurezza e dimostrino di capirne i potenziali pericoli. I bambini non devono giocare con l’apparecchio. Lavori di pulitura e manutenzione dell’apparecchio non possono essere eseguiti da bambini non sorvegliati. a pompa di calore dev’essere trasportata in posizione verticale, eccezionalmente può essere inclinata fino a 35° in tutte le direzioni. Assicurarsi di non danneggiare involucro e parti vitali dell’apparecchio durante il trasporto. La pompa di calore non è destinata all'uso in aree dove sono presenti sostanze corrosive ed esplosive. Il collegamento della pompa di calore alla rete elettrica deve essere effettuato nel rispetto degli standard degli impianti elettrici. Tra la pompa di calore e l'installazione permanente si deve installare un dispositivo per la separazione di tutti i poli dalla rete elettrica in conformità con le normative d’installazione nazionali. La pompa di calore, a causa del rischio di danni all’aggregato, non può funzionare senz’acqua nello scaldacqua! 'installazione deve essere eseguita in conformità alle norme vigenti secondo le istruzioni del produttore. Dev’essere eseguita da un installatore professionalmente qualificato. er il sistema di pressione chiuso della connessione, sul tubo d’ingresso della pompa di calore si deve installare una valvola di sicurezza con una pressione nominale di 1 MPa (10 bar), che impedisce un aumento della pressione nel serbatoio di oltre 0,1 MPa (1 bar) sopra la nominale. 'acqua può gocciolare dallo sbocco di uscita della valvola di sicurezza, perciò lo sbocco di uscita deve essere aperto a pressione atmosferica. Lo scarico della valvola di sicurezza deve essere posizionato verso il basso e in un’area non a rischio di congelamento. er un corretto funzionamento della valvola di sicurezza si devono effettuare controlli regolari da soli e, se necessario, si deve rimuovere il calcare e controllare che la valvola di sicurezza non sia bloccata.

ra la pompa di calore e la valvola di sicurezza non si deve installare una valvola di intercettazione che impedisce il funzionamento della valvola di sicurezza! li elementi nell’unità di comando elettronico rimangono sotto tensione anche dopo aver premuto il campo dello spegnimento (9) della pompa di calore. a pompa di calore è protetta in caso di cessato funzionamento del termostato con valvola termica aggiuntiva,in questo caso, secondo le norme di sicurezza, l'acqua nella pompa di calore può raggiungere una temperatura anche fino a 130° C. Durante l'esecuzione delle installazioni delle condotte idriche è obbligatorio prendere in considerazione la possibilità che si possano verificare tali sovraccarichi termici. e la pompa di calore viene scollegata dalla rete, è necessario svuotarla dell'acqua a causa del pericolo di congelamento. 'acqua viene scaricata dalla pompa tramite il tubo di afflusso dello scaldacqua. A tal fine, si raccomanda di posizionare un elemento speciale o una valvola di scarico tra la valvola di sicurezza e il tubo di afflusso. i prega di non aggiustare i potenziali malfunzionamenti della pompa di calore da soli e di informare il servizio di assistenza autorizzato più vicino. Il collegamento della pompa di calore nella stessa conduttura con cappa da cucina e l’espulsione dell’aria da più monolocali o appartamenti non è consentito. urante la caduta della temperatura di una fonte di riscaldamento supplementare e quando la circolazione dell'acqua è possibile attraverso lo scambiatore di calore, può verificarsi una rimozione incontrollata del calore dallo scaldacqua. Durante il collegamento ad altre fonti di riscaldamento, è necessario provvedere a una corretta esecuzione della regolazione termica della risorsa supplementare. In caso di collegamento di accumulatori di energia solare come fonte di calore esterna, il funzionamento dell’aggregato della pompa di calore deve essere scollegato. In caso contrario, la combinazione delle due fonti può portare al surriscaldamento dell’acqua sanitaria e, di conseguenza, a pressioni troppo alte. Le condotte di circolazione possono portare a perdite di calore aggiuntive nello scaldacqua. I nostri prodotti sono dotati di componenti non dannosi per l’ambiente e la salute e realizzati in modo da essere smontati e riciclati facilmente durante l’ultima fase della loro vita. Grazie al riciclo dei materiali, la quantità di rifiuti viene ridotta e diminuisce la necessità di produrre materiali di base (ad. es. metalli), che richiede molta energia e provoca l’emissione di sostanze nocive. Con i processi di riciclo diminuisce il consumo delle risorse naturali, poiché i rifiuti delle parti di plastica e metallo vengono rintrodotti in una varietà di processi di produzione.

Per ulteriori informazioni sullo smaltimento dei rifiuti, si prega di visitare il proprio centro smaltimento di rifiuti o il rivenditore presso il quale il prodotto è stato acquistato.

Caro cliente, La ringraziamo per aver acquistato il nostro prodotto. LA PREGHIAMO DI LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DELL'INSTALLAZIONE E IL PRIMO USO DELLO SCALDACQUA CON POMPA DI CALORE. Lo scaldacqua con pompa di calore è realizzato in conformità con le normative vigenti, che permettono al produttore l’utilizzo del marchio CE. Le sue caratteristiche tecniche di base sono elencate sull'apposita targhetta affissa sulla parte posteriore superiore dello scaldacacqua. Tutte le operazioni di collegamento alla rete idrica ed elettrica dello scaldacqua con pompa di calore devono essere effettuate solo da personale qualificato. Tutti gli interventi effettuati al suo interno dovuti a riparazioni, rimozione di calcare, controlli o sostituzione degli anodi di protezione anticorrosione devono essere eseguiti solo da un servizio di assistenza tecnica autorizzato. Seguire con molta attenzione le istruzioni su come comportarsi in caso di possibili guasti e su come utilizzare la pompa di calore in sicurezza. Conservare questo libretto in modo da poterlo consultare quando si è in dubbio per quanto riguarda il funzionamento o la manutenzione. Le istruzioni per l'installazione e l'uso sono disponibili anche sul nostro sito web www.aircon.panasonic.eu o sulle pagine nazionali nella sezione Assistenza o supporto. È sempre possibile chiamare i servizi assistenza autorizzati per lavori occasionali di manutenzione. Sono a disposizione dei clienti con la loro esperienza.

Lo scaldacqua con pompa di calore è stato realizzato in modo tale da essere utilizzato anche tramite altre fonti di riscaldamento, vale a dire:

• caldaia del riscaldamento centrale,
• riscaldamento elettrico. USUTILIZZO Le versioni di questi tipi di pompe di calore sono destinate principalmente a riscaldare l'acqua di consumo di famiglie e altre utenze dove il consumo giornaliero di acqua calda (50° C), non deve essere superiore a 400-700 l. L’impostazione della temperatura sull’apparecchio deve soddisfare le reali esigenze; le impostazioni consigliate sono comprese tra i 45° e i 55° C. Valori più alti non vengono raccomandati, in quanto riducono l'efficienza (COP) e allungano i tempi di riscaldamento ovvero fanno aumentare le ore di funzionamento. Poiché durante il suo funzionamento la pompa di calore fa raffreddare lo spazio, il vantaggio dell’uso della pompa di calore raddoppia (riscaldamento dell'acqua - raffreddamento dello spazio). La pompa di calore è completamente automatica. L'apparecchio deve essere collegato all’installazione dell’acqua sanitaria della casa, per il suo funzionamento richiede corrente elettrica. La presa e l’espulsione del flusso d'aria possono essere eseguite con la presa o l’espulsione del flusso d’aria di un'altra area. Al fine di agevolare i controlli e il cambio dell’anodo di magnesio, si consiglia di lasciare abbastanza spazio sopra all’apparecchio (Figura 4). Non è permesso qualsiasi utilizzo diverso da quello descritto nelle istruzioni relative a quest’apparecchio. L’apparecchio non è destinato ad essere utilizzato in aree dove sono presenti sostanze corrosive ed esplosive. Il produttore non è responsabile dei danni causati da un'installazione non corretta o un uso improprio non in conformità con le istruzioni per l'installazione e l'uso. Le istruzioni per l’uso sono parte integrante e importante del prodotto e devono essere consegnate all’acquirente. Leggere attentamente le avvertenze presenti nelle istruzioni, in quanto contengono informazioni importanti riguardanti la sicurezza durante l’installazione, l’uso e la manutenzione. Conservare queste istruzioni per un possibile utilizzo futuro. La marcatura della pompa di calore è indicata sull’apposita targhetta, che si trova sulla parte superiore posteriore dell’apparecchio. Dopo la rimozione dell’imballaggio, controllare il contenuto. In caso di dubbio, rivolgersi al fornitore. Gli elementi dell’imballaggio (morsetti, sacchetti di plastica, polistirolo espanso, ecc.) non devono essere alla portata dei bambini in quanto potenziali fonti di pericolo e non devono essere abbandonati nell’'ambiente, in nessun luogo. a pompa pompa di calore non è destinata a essere utillizzata in aree dove sono presenti sostanze corrosive ed esplosive. a pompa di calore dev’essere trasportata in posizione verticale, eccezionalmente può essere inclinata fino a 35° in tutte le direzioni. Assicurarsi di non danneggiare l’involucro e le parti vitali dell’apparecchio durante il trasporto.

Classe di efficienza energetica

135,6 134,4 Efficienza energetica di riscaldamento acqua ηwh 1)

Consumo annuale di energia elettrica 1) kWh

Consumo giornaliero di energia elettrica 1) kWh 3,891 5,722 5,785 Impostazione temperatura del termostato

Livello di potenza sonora in luoghi chiusi 3) dB (A) 59/58 59/58 59/58

Valore smart Eventuali misure di sicurezza (edificio, install., manutenzione) Uso obbligatorio di valvola di sicurezza per collegamento pressione Caratteristiche tecniche Tempo di riscaldamento A15 / W10-55 2 4) h:min 5:17 8:05 8:00 Tempo di riscaldamento A7 / W10-55 5) Consumo di energia per il ciclo di espulsioni scelto A15 / W10-55 4) Consumo di energia per il ciclo di espulsioni scelto A7 / W10-55 5) COPDHW A15/W10-55 4) h:min 6:10 9:40 9:39 kWh 3,95 5,65 5,75 kWh 4,05 5,77 5,96 3,07 3,39 3,38 3,00 3,33 3,30 COPDHW A7/W10-55 5) Potenza in stand-by 5)

R134a R134a R134a Quantità di refrigerante

Area di funzionamento

Area di flussi d’aria Caduta di pressione a 330 m3/h (60%) Caratteristiche elettriche Potenza elettrica nominale del compressore

Potenza di collegamento max. con/senza resistenze Tensione Protezione elettrica

IP24 IP24 IP24 Grado di protezione contro l’umidità Scaldacqua Protezione anticorrosione del serbatoio Pressione nominale Smaltato / Anodo Mg MPa 1,0 1,0 1,0 Temperatura max acqua pompa di calore

Temperatura max acqua resistenza elettrica

Dimensioni d’collegamento Altezza complessiva

Ø160 Ø160 Ø160 Superficie di riscaldamento PT – in basso

2,7 Superficie di riscaldamento PT – in alto

Connettori alla rete idrica Dimensione connettori d’aria Connettori scambiatore Netto/Lordo/Massa con acqua

800x800x1765 800x800x2155 800x800x2155 Dati per il trasporto Dimensioni d’imballaggio direttiva 812/2013, 814/2013, EN16147:2011 in conformità con EN16147:2011 in conformità con EN12102:2013 (60% velocità del ventilatore- sistema canale/ 40% velocità del ventilatore – aria ambiente) temperatura dell'aria in ingresso di 15 °C, 74% di umidità, l'acqua riscaldata da 10 a 55 °C, in conformità con EN16147: 2011 temperatura dell'aria in ingresso di 7 °C, 89% di umidità, acqua riscaldata da 10 a 55 °C in conformità con EN16147: 2011

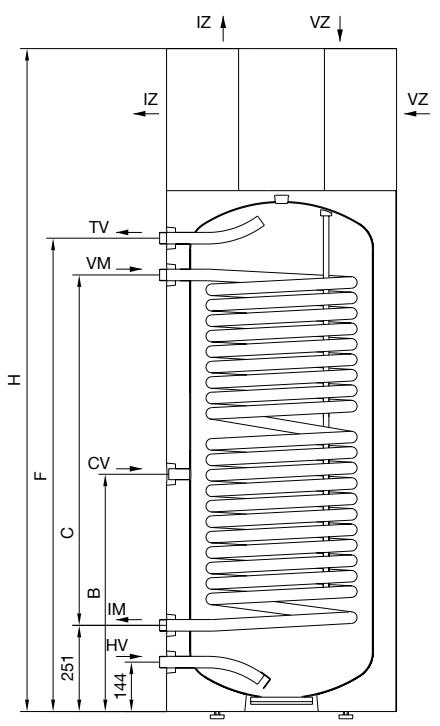

Scambiatore di calore HV Afflusso acqua fredda (rosetta blu)

CV Condotto di circolazione (rosetta nera)

Deflusso di acqua calda (rosetta rossa)

Figura 1: Misure di collegamento e installazione dello scaldacqua [mm]

INSTALLAZIONE SENSORI DELLA

Sul lato sinistro dello scaldacqua ci sono due aperture (J1, J2), dove vanno inseriti i sensori per la regolazione del sistema di collegamento dello scaldacqua con altre fonti di calore. Il diametro massimo del sensore è di 8 mm. La lunghezza del tubo sensore è di 180 mm. Il sensore deve essere introdotto nel tubo e fissato:

• Se il sensore viene collocato in una posizione più elevata, il termostato reagisce più velocemente, i periodi di funzionamento della pompa di circolazione diventano più brevi, la differenza tra la temperatura dell'acqua nello scaldacqua e il mezzo riscaldante dopo lo spegnimento del termostato è maggiore e, di conseguenza, la quantità e la temperatura dell'acqua calda nello scaldacqua è minore.
• Se il sensore viene collocato in una posizione più bassa, i periodi di funzionamento della pompa di circolazione sono più lunghi, la differenza tra la temperatura del mezzo riscaldante e la temperatura raggiunta dall'acqua nello scaldabagno risulta minore, la temperatura e quindi la quantità di acqua nell’elemento riscaldante è maggiore.

POSIZIONAMENTO DELLO SCALDACQUA

È possibile utlizzare lo scaldacqua con pompa di calore tramite funzionamento ad aria ambiente o guidata. Per evitare una depressione nella struttura, deve essere introdotta, in maniera controllata, aria fresca nei locali. ll tasso di ricambio d'aria desiderato per un edificio condominiale è di 0,5. Ciò significa che la quantità totale di aria nella struttura viene cambiata ogni 2 ore.

FUNZIONAMENTO AD ARIA AMBIENTE

Durante il funzionamento ad aria ambiente, per il riscaldamento dell’acqua sanitaria viene utilizzata solo la quantità di energia di aria generata nel locale di installazione dell’apparecchio. Lo scaldacqua con la pompa di calore può essere installato in un luogo asciutto non a rischio di congelamento, preferibilmente in prossimità di altre fonti di calore, con una temperatura dai 7 ° ai 35 °C e una grandezza minima di 20 m3. In generale, si consiglia uno spazio sufficientemente ampio e luminoso con una temperatura compresa tra i 15° e i 25 °C, che rappresenta le condizioni ottimali per il funzionamento della pompa di calore. Nella scelta del luogo di installazione dello scaldacqua con pompa di calore, oltre alle istruzioni sopra riportate, si deve prestare particolare attenzione che il posto scelto non sia polveroso perché la polvere influisce negativamente sull'efficacia della pompa di calore. Poiché durante il funzionamento ad aria ambiente non si verificano cadute di pressione, è ragionevole, per far diminuire il rumore, ridurre la velocità del ventilatore dal 60% della preimpostazione di fabbrica al 40% (vedere il capitolo successivo). Per lo scaldacqua con pompa di calore ci sono diversi modi di utilizzo delle aperture di aspirazione ed espulsione (vedi figura). 0,5 m 0,5 m 0,4 m 0,4 m 0,4 m

0,5 m 0,5 m 0,4 m Per l'aria ambiente è più adatto l’utilizzo delle connessioni laterali per l’aspirazione e l’espulsione. Con questo metodo si avrà una miscelazione dell'aria minima. Figura 2: Metodi di utilizzo delle aperture di aspirazione ed espulsione.

FUNZIONAMENTO AD ARIA GUIDATA

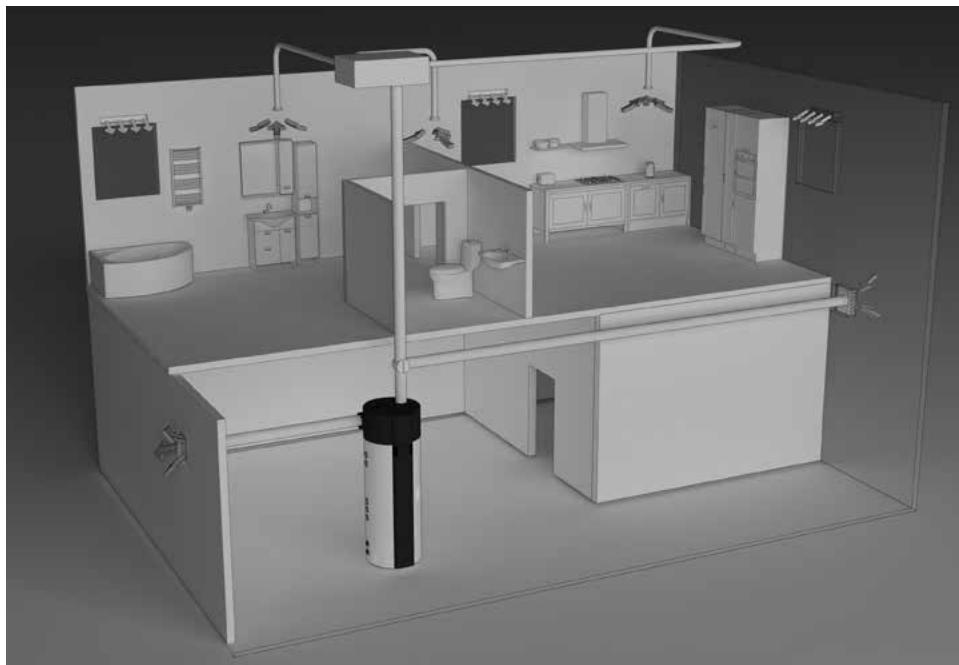

Durante il funzionamento ad aria guidata, la pompa di calore fa affluire o espelle anche l’aria di altri luoghi attraverso un sistema di condotti. È consigliabile isolare termicamente il sistema di condotti per evitare che all'interno del tubo si formi una condensa. Durante la presa d’aria dall'esterno, è necessario coprire con una griglia la parte esterna in modo da impedire l'ingresso nell’apparecchio di corpuscoli di polvere e neve più grandi. Affinché l’azione della pompa di calore sia sempre efficace, grazie all’installazione di alette di direzione, l’aria può essere presa dal locale o dall’esterno per poi reintrodurla nei locali o all’esterno. La temperatura dell'aria introdotta deve essere conforme alle specifiche del prodotto (vedere tabella delle caratteristiche tecniche).

Figura 3: Funzionamento ad aria guidata

DETERMINAZIONE DELLE PERDITE DI PRESSIONE NEL SISTEMA DI TUBAZIONI DI

AFFLUSSO ED ESPULSIONE DI ARIA

La pompa di calore permette diverse installazioni di raccordi per l'aria di aspirazione ed espulsione. Si raccomanda di utilizzare quelle connessioni che rendono più facile il collegamento dell’apparecchio al sistema dei condotti. Per la progettazione del sistema di tubazioni per l’afflusso e l’espulsione dell’aria ovvero dalla pompa di calore, è essenziale tener conto della caratteristica aerodinamica del ventilatore della pompa di calore da cui deriva anche la perdita della pressione statica disponibile. La caratteristica aerodinamica della pompa è mostrata nel grafico, presentata come caduta di pressione in base al flusso d'aria. Il punto di operatività del ventilatore della pompa di calore si trova a 100 Pa di pressione statica o a un flusso d'aria di 330 m3/h. Per le nostre pompe di calore, il valore Δp= 100 Pa viene considerato come caduta di pressione statica di funzionamento nel tubo dell'aria. Se i calcoli mostrano una maggiore caduta di pressione, la velocità del ventilatore può aumentare. L’aumento della velocità è efficace fino all’ 80%, sopra a questo valore, tuttavia, il flusso non aumenta più ed è per questo motivo che tale aumento è sconsigliato perché provoca maggior rumore. Il diagramma mostra le seguenti aree:

• Area di elevata efficienza - zona di elevati flussi d'aria (oltre 300 m3/h) che richiede cadute di pressioni minori ( installazione senza o con canali corti) e impostazione di ventilatore del 60% o 80%.
• Area di funzionamento - zona di flussi d'aria medi (tra 200 m3 e 300 m3/h), quest'area rappresenta il 40% dell’impostazione del ventilatore e perdite di pressione minime o il 60% o l’80% dell’impostazione e cali di pressione tra 50 Pa e 300 Pa.
• L’area espansa rappresenta una gamma maggiore di impostazioni e cadute di pressione elevate. Si può utilizzare l’area espansa solo se la temperatura dell'aria è superiore a 20 °C. Se questa condizione non sussiste, l’efficacia inizierà a diminuire.

80 % Area di elevata efficienza

Area di funzionamento Area espansa per temperature ambiente più alte Differenza di pressione [Pa]

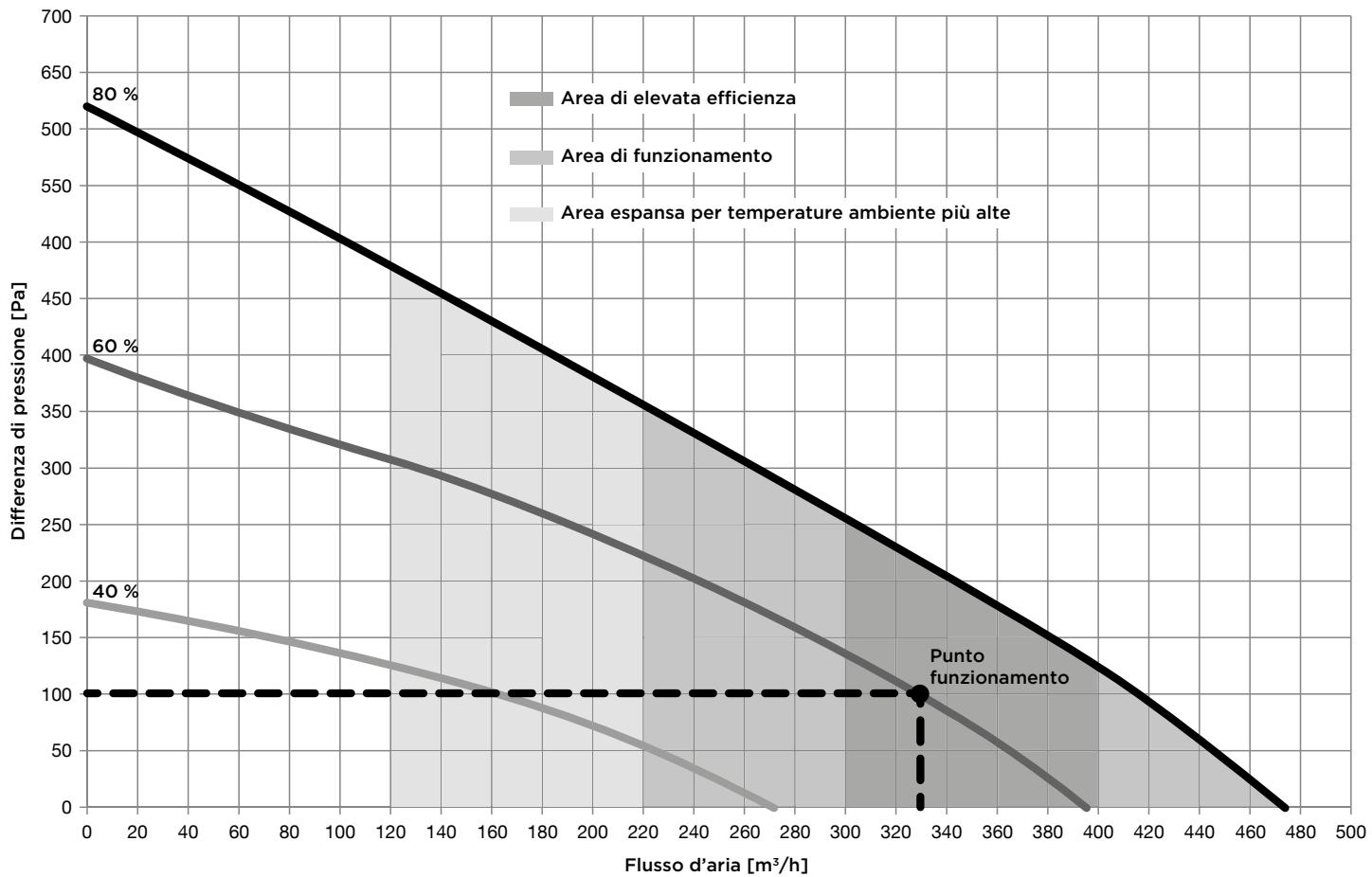

Figura 4: Caratteristica aerodinamica del ventilatore della pompa di calore Il valore della caduta complessiva della pressione statica è calcolato sommando le perdite di ciascun elemento integrato nel sistema di condotti dell'aria. I valori delle cadute della pressione statica in ciascun singolo elemento (cadute di pressione statica di elementi relativi al diametro interno di 150 mm) sono riportati nella tabella. øDN

Tipi di elementi e relativi valori delle cadute di pressione Valore di caduta della pressione statica Tipo di elemento

a) Arco 90° 5 Pa b) Arco 45° 3 Pa c) Tubo flessibile 5 Pa/m d) Tubo spiro 3 Pa/m e) Griglia di aspirazione 25 Pa f) Condotto sommità espulsione aria 10 Pa Figura 5: Rappresentazione schematica degli elementi di base del sistema di tubazioni per l'afflusso o l’uscita di aria I calcoli del valore delle perdite di pressione sono informativi. Per calcoli più accurati dei flussi è necessario ottenere una caratteristica dettagliata degli elementi utilizzati ed è necessario contattare il progettista. Dopo l'esecuzione, è consigliabile effettuare misurazioni dei flussi nel sistema di condotte. Ad esempio, la perdita totale di pressione statica è calcolata sommando la perdita di pressione statica di ogni singolo elemento installato nel sistema di condotte. Il funzionamento nominale consigliato è di ca 100pa per la caduta complessiva. In caso di diminuzione dei flussi, COP comincia a cadere.

Esempio di calcolo Numero di elementi Δp (Pa) ΣΔp (Pa) Arco 90°

Griglia di aspirazione

Condotto sommità espulsione aria

Il collegamento della pompa di calore nella stessa conduttura con cappa da cucina e l’espulsione dell’aria da più monolocali o appartamenti non è consentito. Durante il funzionamento della pompa di calore, all’interno dell’aggregato si forma una condensa. È necessario scaricarla nel sistema fognario attraverso un tubo flessibile di Ø16mm da condensa sulla parte posteriore della pompa di calore. La quantità di condensa dipende dalla temperatura e dall'umidità dell’aria.

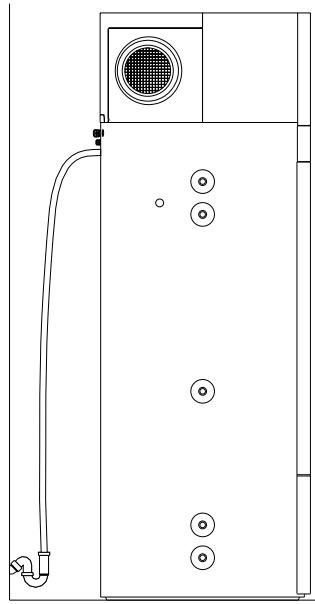

Figura 6: Collegamento alla rete idrica – uscita della condensa

Per ridurre la trasmissione del rumore e delle vibrazioni del ventilatore incorporato, adottare le seguenti misure per garantire che il rumore di funzionamento e le vibrazioni non vengano trasmesse attraverso le pareti nei locali dove possono provocare fastidio (camere da letto, locali adibiti al riposo):

• Installare giunti flessibili per connettori idraulici
• Installare un tubo flessibile per condutture di afflusso e uscita dell'aria
• Prendere in considerazione l'isolamento delle vibrazioni per i conduttori delle pareti
• Prendere in considerazione smorzatori del rumore prodotto dall’aria di afflusso e uscita
• Fissare le condotte dell’aria di afflusso/uscita con gli smorzatori di vibrazioni
• Prendere in considerazione l’isolamento antivibrazioni controterra
• Utilizzare piedi di posizionamento.

ALLACCIAMENTO ALLA RETE IDRICA

Eseguire l’allacciamento alla rete idrica secondo le marcature per i connettori riportati nel paragrafo precedente. Nel caso in cui, a causa di un’esecuzione impropria dell’installazione, non sia possibile incanalare l’acqua gocciolante dalla valvola di sicurezza dentro lo scarico, si può installare un serbatoio di espansione sul tubo d’ingresso dell’elemento riscaldante. Il volume del serbatoio di espansione deve essere almeno il 5% del volume dello scaldacqua.

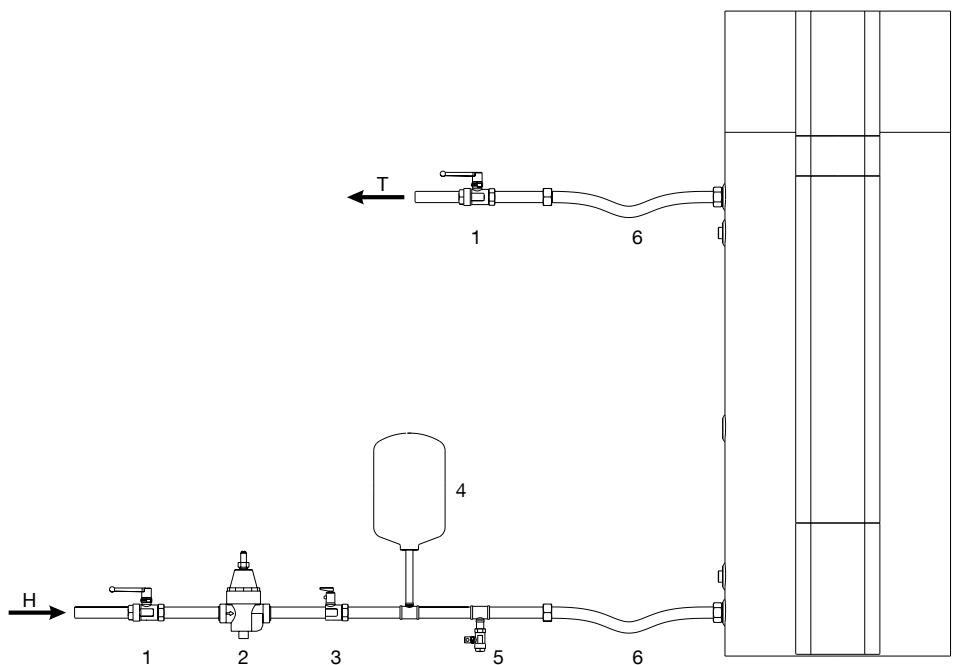

Per la sicurezza del funzionamento dello scaldacqua è necessario installare obbligatoriamente sul tubo di afflusso dell’acqua una valvola di sicurezza per impedire che la pressione nel serbatoio superi quella nominale di oltre 0,1 MPa (1 bar) . L'ugello di scarico sulla valvola di sicurezza deve essere obbligatoriamente dotato di uscita a pressione atmosferica. Per un corretto funzionamento della valvola di sicurezza è necessario effettuare da soli dei controlli periodici, rimuovere, se necessario, il calcare e controllare che la valvola di sicurezza non sia bloccata. Durante il controllo si deve aprire lo scarico della valvola di sicurezza muovendo la levetta o svitando il dado della stessa (dipende dal tipo di valvola). Se nel fare ciò l'acqua scorre attraverso l'ugello della valvola di sicurezza, quest'ultima funziona in maniera ineccepibile. Durante il riscaldamento dell’acqua nello scaldacqua, la pressione dell'acqua nel serbatoio aumenta fino al limite impostato sulla valvola di sicurezza. Poiché viene impedito il ritorno dell'acqua nella rete idrica, si possono verificare degli sgocciolamenti dall'ugello di scarico della valvola di sicurezza. L'acqua gocciolante può essere incanalata nello scarico attraverso un raccogligocce che dev’essere collocato sotto la valvola di sicurezza. Il tubo di scarico collocato sotto il rilascio della valvola di sicurezza deve essere posizionato diritto, verticalmente, in direzione verso il basso e in un ambiente dove non esistono rischi di congelamento. Lo scaldacqua può essere collegato alla rete idrica della casa senza valvola di riduzione se la pressione nella rete è inferiore a quella prescritta sull’apposita targhetta. In caso contrario, è necessario installare una valvola di riduzione della pressione per assicurare che la pressione all'ingresso nello scaldacqua non superi il valore nominale.

Valvola di riduzione della pressione

Valvola di sicurezza di ritegno 4 Serbatoio di espansione

5 Valvola di scarico 6 Tubo flessibile

H Acqua fredda T Acqua calda

Figura 7: Sistema chiuso (a pressione)

A causa del rischio di danni all’aggregato, la pompa di calore non può funzionare senz’acqua nello scaldacqua!

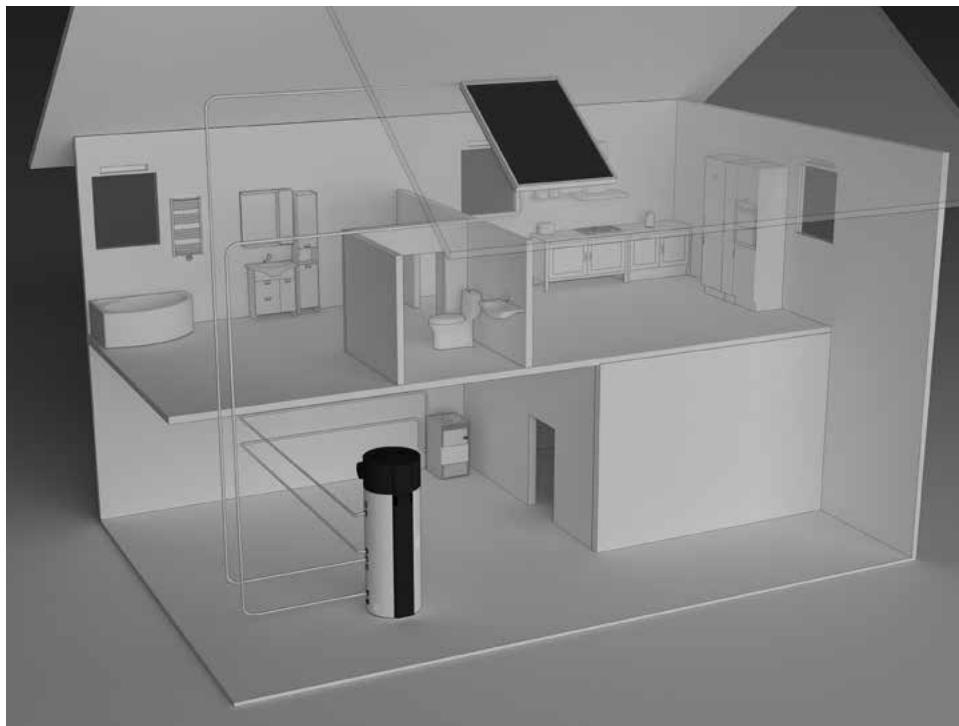

COLLEGAMENTO AD ALTRE FONTI DI CALORE

Lo scaldacqua con pompa di calore permette la preparazione dell’acqua sanitaria calda attraverso uno o due scambiatori di calore con diverse fonti di energia (ad es. riscaldamento centrale, energia solare, ...).

Le possibilità di collegamento dello scaldacqua con diverse fonti di riscaldamento sono riportate nelle figure. Figura 8: Collegamento ad altre fonti di calore urante la caduta della temperatura di una fonte di riscaldamento supplementare e quando la circolazione dell'acqua è possibile attraverso lo scambiatore di calore, può verificarsi una rimozione incontrollata del calore dallo scaldacqua. Durante il collegamento ad altre fonti di riscaldamento, è necessario provvedere a una corretta esecuzione della regolazione termica della risorsa supplementare. In caso di collegamento di accumulatori di energia solare come fonte di calore esterna, il funzionamento dell’aggregato della pompa di calore deve essere scollegato. In caso contrario, la combinazione delle due fonti può portare al surriscaldamento dell’acqua calda sanitaria e, di conseguenza, a pressioni troppo alte. Le tubature di circolazione possono portare a perdite di calore aggiuntive nello scaldacqua.

COLLEGAMENTO ALLA RETE ELETTRICA

Per il collegamento dello scaldacqua con pompa di calore è necessario assicurare una presa adatta a un carico di corrente di 16A. Il collegamento della pompa di calore alla rete elettrica deve essere effettuato nel rispetto delle norme degli impianti elettrici. Tra la pompa di calore e l'installazione permanente deve venir installato il dispositivo per la separazione di tutti i poli dalla rete elettrica in conformità con le normative d’installazione nazionali. QUART LEGGENDA T1 Barra sensori

T2 Sensore della temp.dell’evaporatore T3 Sensore della temp. dell’aria

Funzione PV 4 Ventilatore 1000W

5 Rsistenza (2 x 1000W) 6 Valvola di protezione termica

9 Messa a terra dell’involucro (nel caso di involucro di metallo)

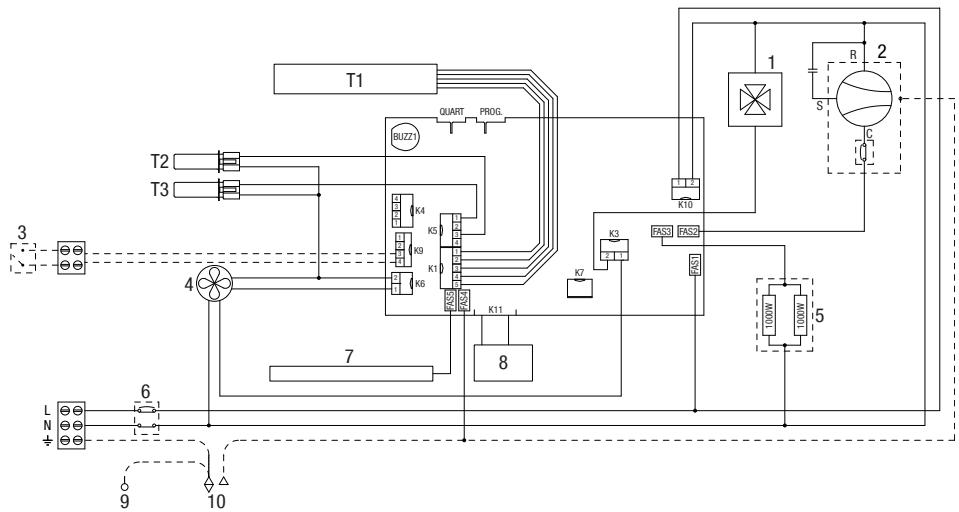

Figura 9: Schema di collegamento elettrico

10 Messa a terra scaldacqua

GESTIONE DELLA POMPA DI CALORE

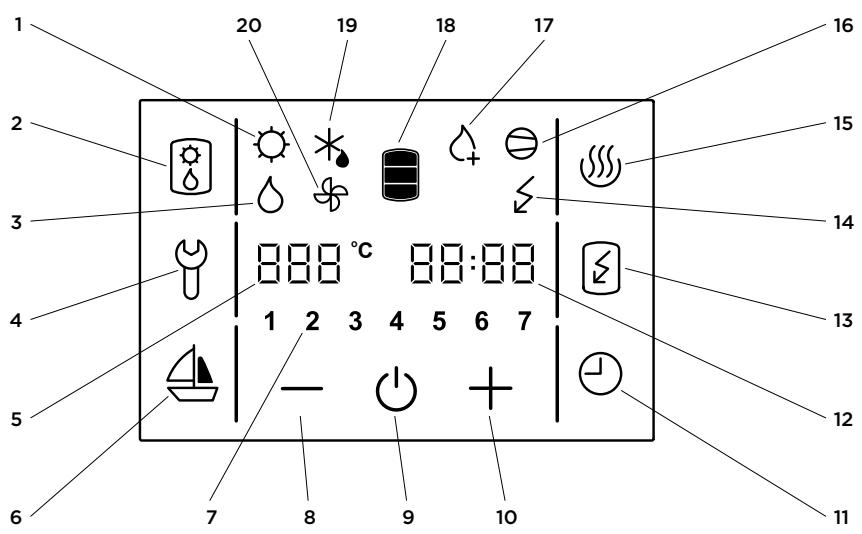

La pompa di calore viene azionata tramite il touch screen LCD (Figura 10). Premere un qualsiasi punto dello schermo per accenderlo. Quando lo schermo è acceso, i campi di visualizzazione dei comandi sono attivi.

LEGGENDA 1 Indicazione funzionamento della funzione PV 2 Accensione ventilazione / Accensione sistema di riserva 3 Indicazione funzionamento sistema di riserva 4 Indicazione, visione errori funzionamento, accesso al menu di servizio 5 Visualizzazione e impostazione di temperatura in °C 6 Accensione e configurazione del programma Vacanza 7 Giorno della settimana (1.. lunedì, …, 7.. domenica) 8 Riduzione del valore 9 Accensione/spegnimento della pompa di calore 10 Aumento del valore 11 Accensione e impostazione del TIMER di funzionamento 12 Visualizzazione e impostazione dei tempi 13 Attivazione del riscaldamento veloce "TURBO" 14 Indicazione del funzionamento resistenza 15 Accensione del riscaldamento al massimo livello di temperatura 16 Indicazione del funzionamento del compressore 17 Indicazione funzionamento del programma antilegionella 18 Visualizzazione quantità di acqua calda 19 Indicazione sbrinamento 20 Indicazione funzionamento ventilatore

Dopo il collegamento della pompa di calore alle rete idrica e a quella elettrica e con il serbatoio pieno d'acqua, la pompa è pronta per il funzionamento. La pompa di calore riscalda l'acqua dai 10 °C ai 65 °C. Dai 65°C ai 75 °C, l'acqua viene riscaldata dalla resistenza elettrica. Figura 10: Schermo dei comandi Accensione/spegnimento della pompa di calore

• Per attivare la pompa di calore premere il campo 9.
• Quando si avvia l'apparecchio si accende il ventilatore che funziona per 1 minuto (appare il simbolo 20). Se la temperatura dell'aria di afflusso è idonea, l’unità di comando attiva anche il compressore e la pompa di calore funziona in modalità normale (simboli 16 e 20 visibili). La pompa di calore è accesa, lo schermo non illuminato. Entro 60 secondi dall'ultima pressione in un qualsiasi punto dello schermo, l’illuminazione di questo si spegne, il che non pregiudica il funzionamento della pompa di calore. La prima pressione in qualsiasi punto dello schermo, riattiva la sua illuminazione. In caso di tentativo di attivazione a temperature più basse, visualizzare il capitolo “Funzionamento a temperature più basse”.
• Premendo a lungo il campo 9, la pompa di calore viene spenta.
• L’apparecchio non funziona, sullo schermo è visibile il campo 9. (In caso la pompa di calore venga spenta per un periodo più lungo, bisogna svuotarla dell’acqua nei casi di rischio di congelamento). Protezione in caso di interruzione di corrente elettrica In caso di mancanza di corrente elettrica, i dati delle impostazioni rimangono memorizzati per alcune ore. Dopo la riattivazione, la pompa di calore funziona nella stessa modalità di prima dell'interruzione dell'alimentazione elettrica. Funzionamento a temperature più basse

Quando si avvia l'apparecchio, prima si accende il ventilatore (simbolo 20 visualizzato). Se la temperatura dell'aria di afflusso è inferiore a -7°C, il ventilatore si spegne. Per il riscaldamento dell'acqua sanitaria si attiva la resistenza elettrica. La pompa di calore è in modalità di riserva (simbolo 14 visualizzato). La possibilità di passare alla modalità normale di funzionamento è controllata ciclicamente. Se la temperatura dell'aria di afflusso è superiore a -7°C la pompa di calore entra nella modalità di funzionamento normale (visualizzato con i simboli 16 e 20). La resistenza si spegne. La pompa di calore si accende, lo schermo non è illuminato. A temperature di aria più basse, se necessario, si attiva il ciclo di sbrinamento dell'evaporatore. Il simbolo 19 si illumina sullo schermo. I campi 2, 4, 6, 11, 13 e 15 non sono attivi. Lo sbrinamento dura fino a quando non vengono raggiunte le condizioni per il normale funzionamento della pompa di calore. Se lo sbrinamento riesce, la pompa di calore torna al normale funzionamento. (visualizzazione dei simboli 16 e 20). Se lo sbrinamento non riesce, l’unità di comando segnalerà un errore. Il campo 4 sullo schermo inizia a lampeggiare accompagnato da segnali acustici di avvertimento. Il campo 12 riporterà il codice di errore E247, viene effettuato il passaggio automatico al riscaldamento con resistenza. Sullo schermo appare il simbolo 14. Il codice dell’errore può essere cancellato in ogni momento premendo il campo 4. Il campo 12 visualizza nuovamente l’ora. Impostazione del giorno e dell’ora della settimana

Premere a lungo il campo 12 fino a quando nel campo 7 non appare il numero lampeggiante del giorno della settimana. Premendo sul campo + o – impostare il n. del giorno della settimana (1 .. lunedi, ..., 7 .. domenica). Premere nuovamente il campo 12 (appare l’ora lampeggiante impostata). Premendo sul campo + o – impostare l’ora (premendo più a lungo sul campo + o – l’impostazione è più veloce). Premere nuovamente il campo 12. Appaiono i minuti impostati lampeggianti. Premendo sul campo + o – impostare i minuti (premendo più a lungo sul campo + o – l’impostazione è più veloce). L’impostazione viene salvata premendo nuovamente il campo 12 o quando il campo 12 smette di lampeggiare.

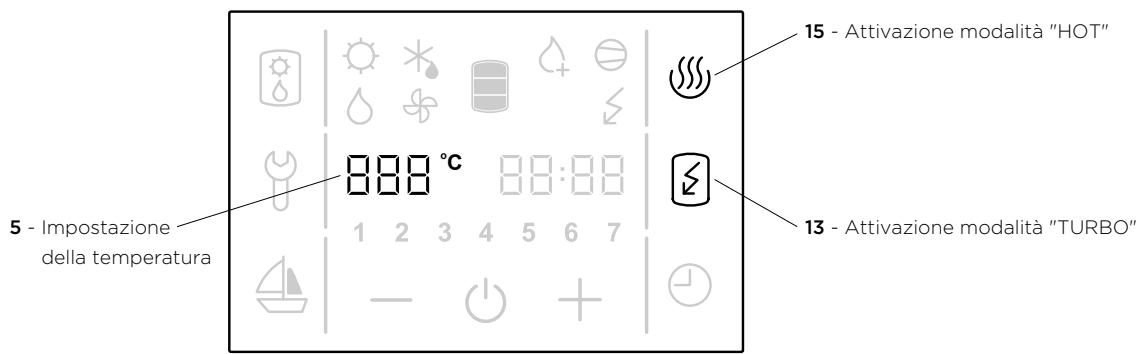

15 - Attivazione modalità "HOT"

13 - Attivazione modalità "TURBO"

della temperatura Figura 11: Impostazione della temperatura, accensione modalità "TURBO" e "HOT" Impostazione della temperatura

• Premere il campo 5 (appare la temperatura impostata lampeggiante).
• Premendo il campo + o – , cambiare l’impostazione della temperatura da 10° a 75°C, l’impostazione preimpostata di fabbrica è la temperatura economica di 55°C.
• L’impostazione viene salvata premendo nuovamente il campo 5, ovvero quando il campo 5 smette di lampeggiare. Dopo qualche secondo appare la temperatura effettiva. L’impostazione della temperatura sull’apparecchio dev’essere sufficiente a soddisfare le necessità effettive, le impostazioni consigliate sono comprese tra i 45°C e i 55°C. Impostazioni superiori non sono consigliabili perché possono ridurre l’efficacia (COP) e allungare i tempi di riscaldamento ovvero aumentare le ore di funzionamento.
• Quando si verifica un’interruzione di corrente elettrica rimane memorizzato l’ultimo valore salvato. Avvio della modalità di funzionamento "TURBO"

• Se in breve tempo si necessita di più acqua calda di quella riscaldata dalla pompa di calore , premere sullo schermo il campo 13 (avvio funzionamento "TURBO"). La pompa di calore e la resistenza elettrica funzionano allo stesso tempo. Sullo schermo appaiono i simboli 14, 16 e 20. Quando la temperatura raggiunge i 55°C, la pompa ritorna al funzionamento precedente all’avvio della modalità "TURBO". Avvio della modalità di funzionamento "HOT"

• Se si desidera riscaldare l’acqua alla temperatura massima di 75°C, premere sullo schermo il campo 15. La pompa di calore riscalda l'acqua fino a 55°C. Sullo schermo appaiono i simboli 16 e 20. Quando la temperatura del serbatoio raggiunge i 55°C si accende la resistenza elettrica che riscalda l'acqua fino a 75°C. Sullo schermo appare il simbolo 14. Quando la temperatura raggiunge i 75°C, la pompa ritorna al funzionamento precedente all’avvio della modalità "HOT". Visualizzazione del contenuto di acqua calda nella pompa di calore

• Sul campo 18 appare il simbolo:

- niente acqua calda

- piccola quantità di acqua calda

- grande quantità di acqua calda

Impostazione modalità Vacanza Per la modalità Vacanza impostare il numero di giorni (massimo 100) quando la pompa di calore deve mantenere la temperatura minima dell’acqua (ca 10°C). Premere a lungo il campo 6 (i campi 5 e 6 iniziano a lampeggiare). Premendo il campo + o –, impostare il numero di giorni mostrati dal campo 5. Premendo nuovamente il campo 6 o quando il campo 6 smette di lampeggiare, il numero impostato di giorni viene salvato. Se viene impostato il valore 0, dopo la conferma dell’impostazione, la pompa di calore torna alla modalità di funzionamento normale e il campo 6 smette di essere illuminato.

• Passato il numero di giorni impostato, la pompa di calore torna alla modalità di funzionamento precedente e il campo 6 si spegne.

Impostazione della modalità Timer Per la modalità di funzionamento Timer, impostare i periodi di tempo delle accensioni e degli spegnimenti del riscaldamento dell’acqua. Per ogni combinazione di periodi di tempo è possibile impostare tre periodi durante i quali la pompa di calore non riscalda l’acqua.

• Premere a lungo il campo 11 (i campi 7 e 11 iniziano a lampeggiare).
• Premendo il campo + o – , selezionare fra tre combinazioni di modalità di tempi di funzionamento: - modalità dei tempi di funzionamento della pompa di calore per tutta la settimana (nel campo 7 lampeggiano i numeri da 1 a 7), - modalità dei tempi di funzionamento da lunedì a venerdì e da sabato a domenica (nel campo 7 lampeggiano i numeri da 1 a 5 e da 6 a 7), - modalità dei tempi di funzionamento per ogni singolo giorno (nel campo 7 lampeggiano i numeri singoli da 1 a 7).
• Per impostare le ore premere il campo 12.
• Nel campo 5 appare la scritta 1OF, il campo 12 lampeggia.
• Premendo il campo + o –, impostare le ore di spegnimento della pompa di calore.
• Premere nuovamente il campo 12.
• Nel campo 5 appare la scritta 1ON, il campo 12 lampeggia.
• Premendo il campo + o –, impostare le ore di accensione della pompa di calore.
• Premendo nuovamente il campo 12, impostare anche il secondo e il terzo periodo seguendo il procedimento descritto sopra
• Premendo nuovamente il campo 12 ovvero quando il campo 6 smette di lampeggiare il numero di giorni impostato viene salvato. Premere nuovamente il campo 12.

a) Impostazione dei periodi di tempo b) Attivazione/disattivazione del timer

• Premendo il campo 11 avviare la modalità di funzionamento dei tempi impostata.
• La pompa di calore riscalda l’acqua nei periodi ON (secondo la temperatura impostata), nei periodi OFF l’acqua non viene riscaldata.
• Premendo nuovamente il campo 11 spegnere la modalità di funzionamento dei tempi impostati.

30N Figura 12: Periodi di tempo Impostazioni del ventilatore Quando la caduta della pressione è definita, scegliere la modalità di funzionamento del ventilatore. Ciò determina la velocità di funzionamento del ventilatore. La modalità viene selezionata con l’ausilio del grafico (fig. 12) che mostra le caratteristiche aerodinamiche del ventilatore in funzione del flusso d’aria e della caduta di pressione nelle condotte. Rumore

Con l’aumento progressivo delle caratteristiche aerodinamiche, dalla più bassa alla più elevata, si intensifica il rumore del sistema. Tra le caratteristiche aerodinamiche, un aumento del rumore viene percepito nell’intervallo tra l’80% e il 100% Struttura del livello di servizio Nella figura 13 è configurata la struttura della distribuzione dei livelli di servizio.

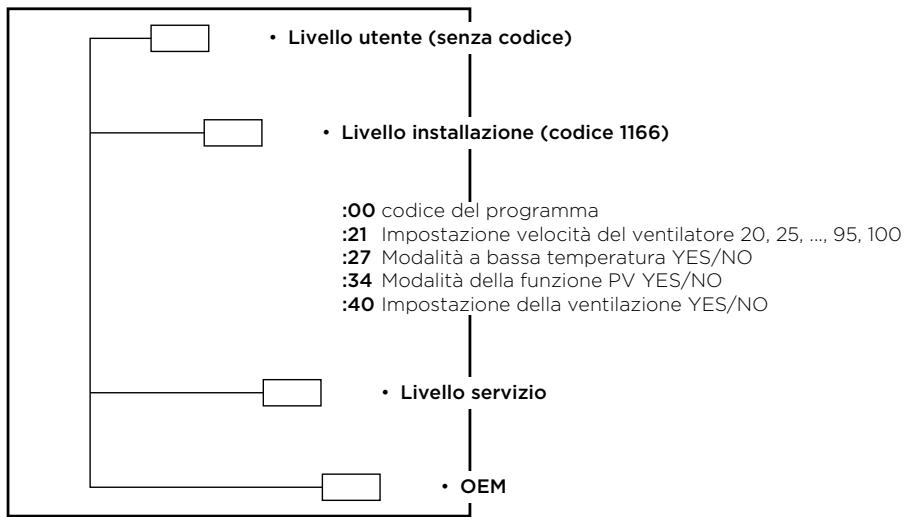

• Livello utente (senza codice)

• Livello installazione (codice 1166) :00 codice del programma :21 Impostazione velocità del ventilatore 20, 25, ..., 95, 100 :27 Modalità a bassa temperatura YES/NO :34 Modalità della funzione PV YES/NO :40 Impostazione della ventilazione YES/NO

• OEM Figura 13: struttura della distribuzione dei livelli di servizio. Accesso al livello servizio

• Premendo a lungo il campo 4 dello schermo (Figura 14) si accende la funzione “modalità di servizio”.
• Appare il menu di accesso con la scritta “code” nel campo CLOCK per inserire i codici di servizio (campi FN1, FN2, FN3, FN4, FN5 e FN6), sono presenti i numeri 1, 2, 3, 4, 5, 6 per inserire i codici.

• Se per 10 s non viene premuto nessun campo si passa automaticamente dal menu al funzionamento precedente.
• Se il codice non è inserito correttamente, ne consegue l’uscita automatica dal menu di accesso.
• Se il codice è inserito correttamente, appare il primo parametro dove il numero di destra rappresenta il numero di serie del parametro, quello di sinistra il suo valore.
• Il primo parametro :00 è la versione del codice del programma ed è di natura puramente informativa.
• Premendo il numero di destra (campo CLOCK nella figura 14) si passa al parametro successivo. Livello installazione (codice 1166) Dopo
• :40 l’inserimento corretto del codice del menu di installazione si può accedere ai seguenti parametri: codice del programma impostazione velocità del ventilatore 20, 25, ..., 95, 100 modalità a bassa temperatura YES/NO avvio modalità della funzione PV YES/NO avvio ventilazione YES/NO Impostazione della velocità del ventilatore (parametro :21)

Quando il parametro è selezionato (:21), premendo (+) o (-) impostare la velocità del ventilatore desiderata (20-100%). Sul lato sinistro (campo 5), appaiono i valori numerici delle impostazioni. Quando la velocità del ventilatore è impostata, questa viene salvata automaticamente con un leggero ritardo o viene salvata dopo aver premuto il campo 4.

Impostazione della modalità di funzionamento a bassa temperatura della pompa di calore (parametro :27) Quando il parametro è selezionato (:27), premendo (+) o (-) impostare la modalità termica di funzionamento della pompa di calore, che dipende dalla versione della stessa. La modalità di funzionamento a bassa temperatura è possibile solo se la versione della pompa di calore la consente!**** Sulla parte sinistra (campo TEMP) appare la scritta dello stato impostato: Yes – versione della pompa di calore, modalità di funzionamento della pompa di calore (fino a -7°C), il sistema contiene una valvola a 4 vie No – versione della pompa di calore, modalità di funzionamento (fino a 7°C), il sistema non contiene una valvola a 4 vie Avvio funzione PV (fotovoltaica) (parametro :34) Yes – la funzione è attivata No – la funzione è disattivata Avvio ventilazione (parametro :40) Yes – la funzione è attivata No – la funzione è disattivata Programma antilegionella

• Funziona solo quando è accesa la pompa di calore. Se attivato appare il simbolo 17.
• Accensione automatica: se necessario 24:00h, ogni 14 giorni di funzionamento della pompa di calore.
• Il programma antilegionella può essere attivato manualmente premendo il campo 15.

• L’attivazione avviene premendo brevemente il campo 2. La funzione è disattivata automaticamente dopo 30 minuti di funzionamento.
• Se si preme brevemente di nuovo il campo 2, la funzione della ventilazione viene disattivata.
• Se si spegne la pompa di calore con il pulsante on/off, la funzione viene disattivata.
• In caso di interruzione della corrente elettrica durante la ventilazione, questa, al ritorno dell’alimentazione elettrica, continua per 30 minuti di funzionamento della funzione.
• Se si verifica un qualsiasi malfunzionamento, la funzione viene disattivata.
• La funzione non può essere attivata: - nel caso di segnalazione di un qualsiasi errore - nel caso in cui è attivo il programma antilegionella - durante lo sbrinamento
• Il simbolo 2 è attivo e visibile. Modalità di riserva

• La funzione viene attivata premendo a lungo il campo 2.
• La modalità di riserva rappresenta il funzionamento con resistenze e si utilizza quando si verifica un qualche malfunzionamento nell’aggregato. L’acqua viene riscaldata con le resistenze fino alla temperatura impostata.
• La disattivazione della funzione avviene premendo a lungo il campo 2.
• Il simbolo 3 è visibile.
• In caso di utilizzo della modalità di riserva, bisogna contattare subito il servizio di assistenza tecnica. Segnalazione di funzionamento Programma antilegionella:
• programma attivato – il campo di controllo 17 è visibile
• programma disattivato – il campo di controllo 17 non è visibile Resistenza elettrica:
• resistenza attivata – il campo di controllo 14 è visibile
• resistenza disattivata – il campo di controllo 14 non è visibile Pompa di calore:
• La pompa di calore riscalda l’acqua – il campo di controllo 16 è visibile
• La pompa di calore non riscalda l’acqua – il campo di controllo 16 non è visibile Accensione/spegnimento:
• Pompa di calore attivata – oltre al campo 9 sono visibili sullo schermo anche gli altri campi.
• Pompa di calore disattivata – sullo schermo è visibile solo il campo 9.

• La pompa di calore è nella modalità sbrinamento – il campo di controllo 19 è visibile
• La pompa di calore non è nella modalità sbrinamento – il campo di controllo 19 non è visibile Accensione/spegnimento del ventilatore
• Il ventilatore è in funzione – il campo di controllo 20 è visibile
• Il ventilatore non è in funzione – il campo di controllo 20 non è visibile
• Accensione della ventilazione (premere brevemente il campo 2):
• Accensione della ventilazione – il campo di controllo 2 è visibile
• Attivazione della modalità di riserva (premere a lungo il campo 2)
• Modalità di riserva attivata – il campo di controllo 3 è visibile
• Modalità di riserva non attivata – il campo di controllo 3 non è visibile FUNZIONE PV (FOTOVOLTAICA)

In caso di contatto stabilito senza tensione fra i morsetti 1 e 2, la funzione PV è attivata (figura 17). In caso di contatto stabilito senza tensione fra i morsetti 1 e 2, sullo schermo appare il simbolo 1. Per un contatto senza tensione è necessario fornire 800W di potenza elettrica con la fotovoltaica. La funzione non è attiva nelle impostazioni predefinite di fabbrica. La funzione viene attivata nel menu d’installazione con l’impostazione del parametro 34. La funzione ha la priorità sull’impostazione dei tempi di funzionamento! La funzione non influisce sull’interruttore di sicurezza. Nel caso sia in funzione la modalità antilegionella, viene eseguito il ciclo antilegionella indipendentemente dallo stato del contatto.

Funzionamento della funzione (nel caso in cui la funzione sia attivata):

• Il contatto è stabilito e il funzionamento della pompa di calore è consentito. La pompa di calore riscalda l’acqua fino alla temperatura massima di riscaldamento (vedere la tabella dei dati tecnici). La resistenza elettrica non viene attivata.
• Il contatto è disattivato e il funzionamento della pompa di calore è consentito. La pompa di calore mantiene una temperatura dell’acqua di 40°C. Rimozione del coperchio di servizio EPP Modelli PAW- DHWM300A /AE

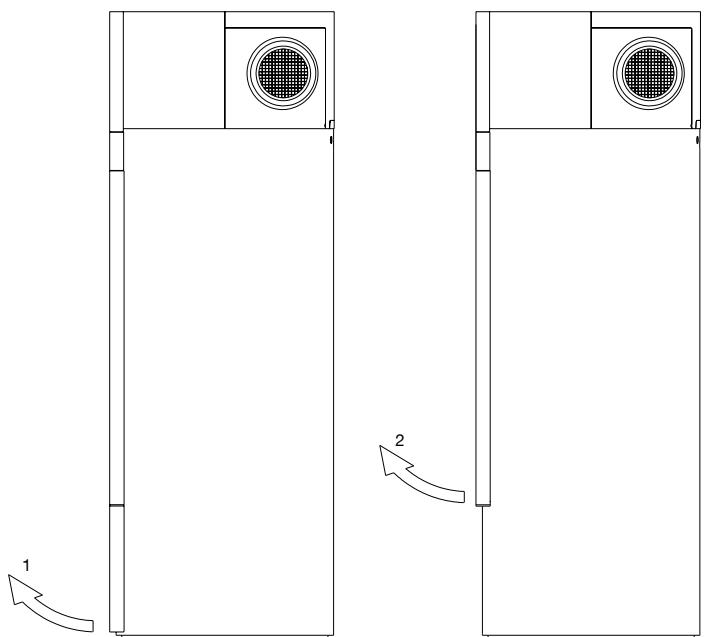

1. Rimuovere la parte più corta del coperchio tirando il lato inferiore.

2. Rimuovere la parte più lunga del coperchio tirando il lato inferiore.

Per rimettere il coperchio, eseguire lo stesso procedimento alla rovescia. Modelli PAW-DHWM200A Vedere il punto 2 dei modelli PAW-DHWM300.

Figura 15: Rimozione del coperchio di servizio EPP

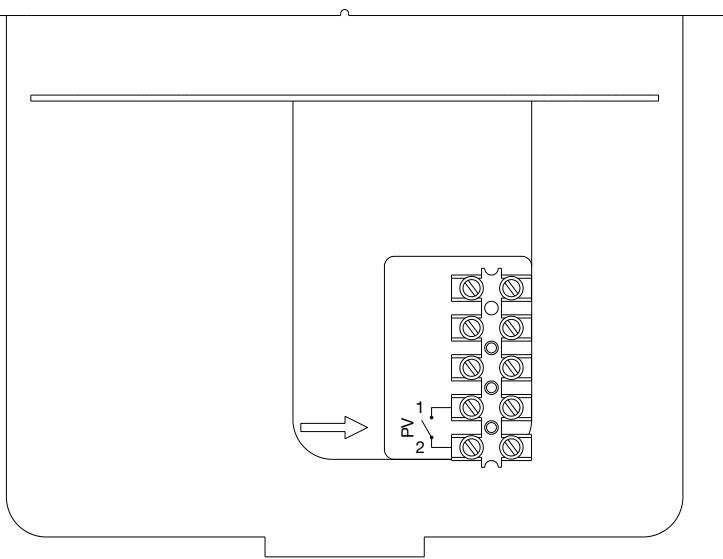

Collegamento del modulo PV (fotovoltaica) Il collegamento del modulo PV sulla pompa di calore può essere eseguito solo da un tecnico qualificato. Sul retro della pompa di calore, sotto il cavetto di collegamento, vi è una porta di connessione per la funzione PV. Il punto dove si trova la porta è visibile nella Figura 16. Per il collegamento utilizzare un cavetto di collegamento per conduttori di sezione minima di almeno 0,5 mm2 (H05VV-F 2G 0,5 mm2) e sezione esterna massima di 10 mm. È necessario rimuovere il coperchio di servizio EPP. Il metodo di rimozione è descritto nel capitolo precedente.

Figura 16: Punto dove si trova la porta per il collegamento del modulo PV (fotovoltaica) Collegare il cavetto di collegamento al morsetto situato sotto l’unità di comando. Il punto del collegamento è indicato dal contrassegno PV. Utilizzare i punti 1 e 2.

Dopo l’allacciamento alla rete idrica e alle altre fonti di riscaldamento lo scaldacqua con pompa di calore è pronto per l’uso. Lo scaldacqua deve essere svuotato dell'acqua se vi è il rischio che l'acqua al suo interno congeli. Per far ciò, aprire la levetta dell’acqua calda su una delle batterie di miscelaggio che è collegata allo scaldacqua con pompa di calore. Fare uscire l’acqua dallo scaldacqua attraverso l’apposita valvola di scarico sul tubo si afflusso. La parte esterna dello scaldacqua dev’essere pulita con una soluzione delicata di detersivo. Non usare solventi o agenti detersivi abrasivi. Nel caso in cui la pompa di calore sia esposta alla polvere le lamelle dell'evaporatore si possono intasare piuttosto rapidamente influenzando negativamente le sue prestazioni. Controlli di manutenzione regolari garantiranno il funzionamento ineccepibile e la lunga vita dello scaldacqua con pompa di calore. La garanzia relativa alla corrosione del serbatoio è valida solo se vengono eseguiti i controlli regolari, prescritti, dell'anodo di protezione anticorrosione. Il periodo di tempo che intercorre tra i singoli controlli regolari non può essere superiore a 36 mesi. I controlli devono essere effettuati da un tecnico qualificato autorizzato che deve registrare il controllo sul certificato di garanzia del prodotto. Durante il controllo viene accertata l'usura della protezione anticorrosione dell'anodo e, se necessario, viene rimosso il calcare che si accumula all'interno dello scaldacqua a causa della qualità, la quantità e la temperatura dell'acqua utilizzata. Dopo aver esaminato lo scaldacqua con pompa di calore, il servizio di assistenza tecnica, in base alla situazione accertata, raccomanderà anche la data del controllo successivo. Nonostante l’accurata produzione e i minuziosi controlli, durante il funzionamento della pompa di calore si possono verificare alcuni errori e problemi che devono, di regola, essere risolti da un servizio di assistenza tecnica autorizzato. Prima di notificare i possibili malfunzionamenti controllare quanto segue:

• È tutto a posto con la corrente elettrica?
• Ci sono ostacoli all’uscita dell’aria (l’evaporatore può congelare)?
• La temperatura dell’ambiente circostante è troppo bassa (l’evaporatore può congelare)?
• Non si sente il funzionamento del compressore e del ventilatore?

i prega di non aggiustare i potenziali malfunzionamenti della resistenza elettrica e della pompa di calore da soli e di informare il servizio di assistenza tecnica autorizzato più vicino.

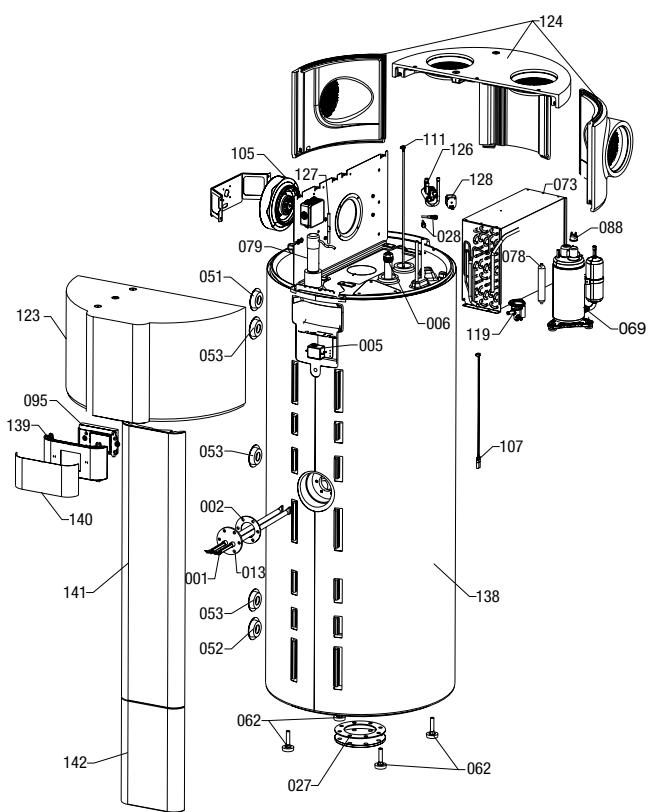

Fig. 18: Disegno di esplosione

Descrizione dell'elemento Elemento riscaldatore 1000W Qualità

Guarnizione 100/60X3

Valvola di protezione termica

Flangia di riscaldamento

Guarnizione 180/114x3

Valvola di riempimento

Piede regolabile M12x71

Compressore Valvola di protezione del motore Evaporatore

Filtro disidratatore 30 g

Sensore di temperatura

Valvola di espansione termostatica TUB-R134 Tappo di protezione - parte anteriore Tappo di protezione - parte posteriore Valvola a 4 vie PAW-DHWM200A PAW-DHWM300A PAW-DHWM300AE

Bobina di valvola a 4 vie

Copertura elettronica

Pellicola schermo Copertura del canale di servizio 200 Copertura del canale di servizio 300

Nonostante l’accurata produzione e i minuziosi controlli, durante il funzionamento della pompa di calore si possono verificare alcuni errori e problemi che devono essere risolti da un servizio di assistenza tecnica autorizzato. Indicatore degli errori di funzionamento

• In caso di un malfunzionamento dell’apparecchio comincia a suonare un segnale acustico e il campo 4 inizia a lampeggiare. Quando si preme il campo 4, nel campo 12 appare il codice dell’errore. Descrizione errore Soluzione E004

• Congelamento. L’errore appare se la temperatura nella pompa di calore è inferiore ai 5 °C

• Chiamare il servizio. E005

• Surriscaldamento (temperatura > 75 °C, regolatore elettronico non funziona).

• Scollegare la pompa di calore dalla rete el. e chiamare il servizio. E006

• Errore funzionamento dell’anodo MG

• Chiamare il servizio (la pompa di calore funziona normalmente). E007

• Errore dei sensori di volume e/o di temperatura.

• Chiamare il servizio. E042

• Errore della funzione antilegionella.

• Premere il campo 4 per cancellare l’errore. E247

• Errore di sbrinamento.

• Avvio automatico del riscaldamento con resistenza el. Cancellato l’errore l’aggregato riprende a funzionare. E361

• Errore del sensore dell'aria esterna

• Chiamare il servizio (passaggio automatico al riscaldamento con resistenza elettrica). E363

• Errore del sensore di sbrinamento.

• Chiamare il servizio (passaggio automatico al riscaldamento con resistenza elettrica).

Le istruzioni per l'uso sono disponibili anche sul nostro sito web www.aircon.panasonic.eu. PAW-DHWM200A PAW-DHWM300A PAW-DHWM300AE 10/2015
