MANUALE UTENTE PAWDHWM300A PANASONIC

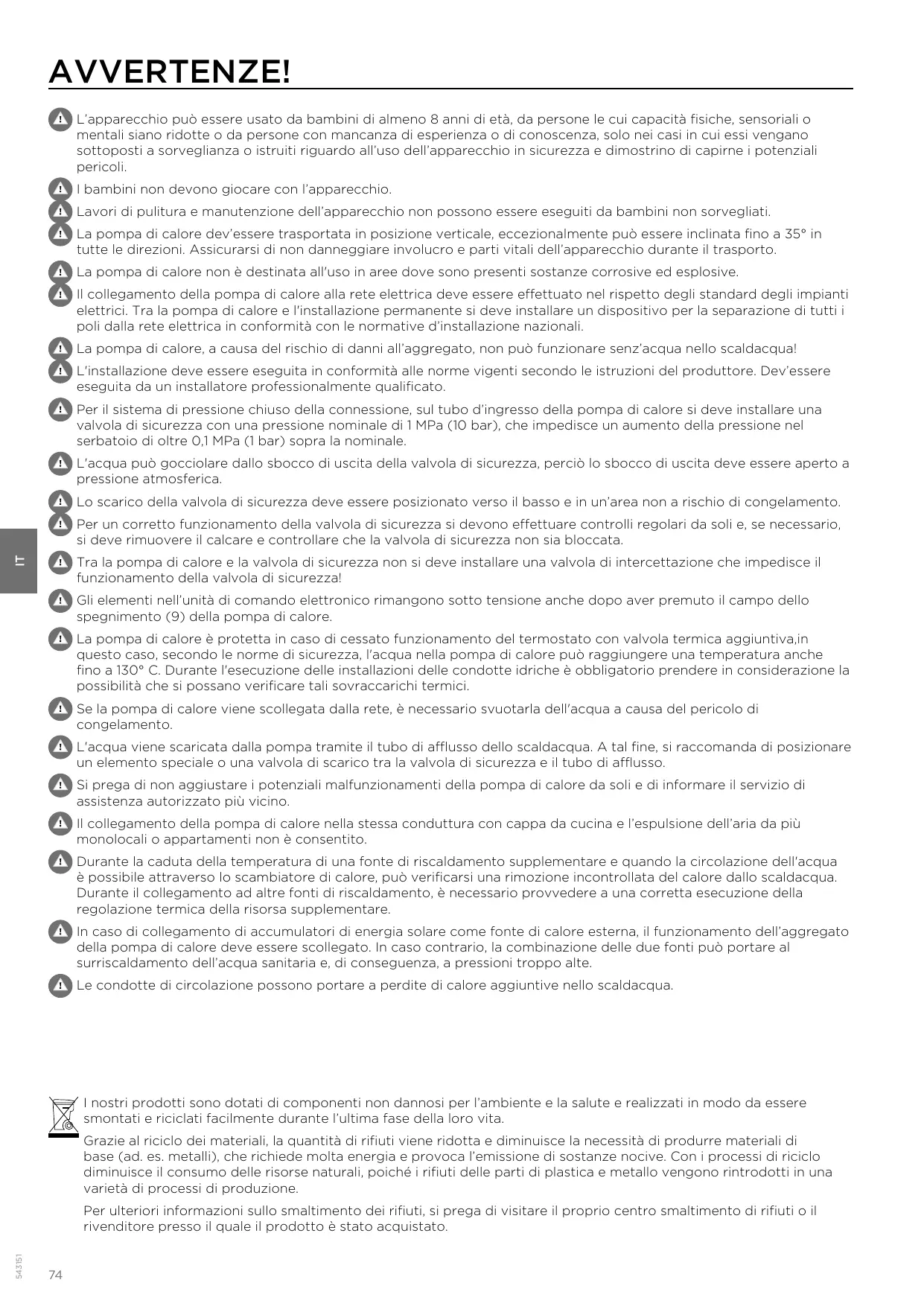

L'apparecchio più essere usato da bambini di almeno 8 anni di età, da persone le cui capità fisiche, sensoriali o mentali siano ridotte o da persona con mancanza di esperienza o di conoscenza, solo nei casi in cuiassi vengano sottoposti a sorveglianza o istruiti riguardo all'uso dell'apparecchio in sicurezza e dimostrino di capirne i potenziali pericoli.

I bambini non devono giocare con l'apparecchio.

Lavori di pulitura e manutenzione dell'apparecchio non sono quesser eseguita da bambini non sorvegliati.

La pompa di calorie dev'essere trasportata in posizione verticale, eccezionamente più essere inclinata fine a 35^ in tutte le direzioni. Assicurarsi di non danneggiare involucro e parti vitali dell'apparecchio durante il trasporto.

La pompa di calorie non è destinata all'uso in aree dove sono presenti sostanze corrosive ed esplosive.

Il collegamento della pompa di calore alla rete elettrica deve essere effettuato nel rispetto degli standard degli impianti elettrici. Tra la pompa di calore e l'installazione permanente si deve installare un dispositivo per la separazione di tutti i poli alla rete elettrica in conformità con le normative d'installazione nazionali.

La pompa di calore, a causa del rischio di danni all'aggregato, non più funzionare sensz'acqua nello scaldacqua!

L'installazione deve essere eseguita in conformità alle norme vigenti secondo le istruzioni del produttore. Dev'essere eseguita da un installatore professionalmente qualificato.

Per il sistema di pressione chiuso della connessione, sul tubo d'ingresso della pompa di calore si deve installare una valvola di sicurezza con una pressione nominale di 1 MPa (10 bar), che impedisce un aumento della pressione nel serbatoio di altri 0,1 MPa (1 bar) sulla nominale.

L'acqua può gocciare dallo sbocco di uscita della valvola di sicurezza, perché lo sbocco di uscita deve essere aperto a pressione atmssferica.

Lo scarico della valvola di sicurezza deve essere posizionato verso il basso e in un'area non a rischio di congelamento.

Per un correto funzionamento della valvola di sicurezza si devono effettuare controli regolari da soli e, se necessario, si deve rimuovere il calcare e controllare che la valvola di sicurezza non sua bloccata.

Tra la pompa di calore e la valvola di sicurezza non si deve installare una valvola di intercettazione che impedisce il funzionamento della valvola di sicurezza!

Gli elementi nell'unità di lavoro elettronico rimangono sotto tensione although aper premuto il Campo dello spegnimento (9) della pompa di calore.

La pompa di calorie è protetta in caso di cessato funzionamento del termostato con valvola termica aggiantiva, in quello calo, secondo le norme di sicurezza, l'acqua nella pompa di calorie più raggiungere una temperatura anche fino a 130^ C. Durante l'esecuzione delle installazioni delle condotte idriche è obbligatorio prendere in considerazione la possibilità che si possano verificare tali sovraccarichi termici.

Se la pompa di calore viene scollegata dalla rete, è necessario svuotarla dell'acqua a causa del pericolo di congelamento.

L'acqua viene scaricata dalla pompatramite il tubo di afflusso dello scaldacqua. A tal fine, si raccomanda di posizionale un elemento speciale o una valvola di scarico tra la valvola di sicurezza e il tubo di afflusso.

Si prega di non aggistiare i potenziali malfunzionamenti della pompa di calore da soli e di informare il servizio di assistenza autorizzato più vicino.

Il collegamento della pompa di calore nella stessa conduttura con cappa da cucina e l'espulsione dell'aria da più monolocali o appartamenti non è consentito.

Durante la caduta della temperatura di una fonte di riscaldamento supplementare e quando la circolazione dell'acqua è possibile atraverso lo scambiatore di calore, cui verificarsi una rimozione incontrolata del calore dallo scaldacqua. Durante il collegamento ad altre fonti di riscaldamento, è necessario provedere a una corretta esecuzione della regolazione termica della risorsa supplementare.

In caso di collegamento di accumulatorati di energia solare come fonte di calore esterna, il funzionamento dell'aggregato della pompa di calore deve essere scollegato. In caso contrario, la combinazione delle due fonti cui può portare al surriscaldamento dell'acqua sanitaria e, di conseguenza, a pressioni troppo alto.

Le condotte di circolazione possono portare a perdite di calore aggintive dello scaldacqua.

I nostri prodotti sono dotati di componenti non dannosi per l'ambiente e la salute e realizzati in modo da essere smontati e riciclati facilemente durante l'ultima fase della loro vita.

Grazie al riciclo dei materiali, la quantità di rifiuti viene ridotta e diminuisce la necessità di produrre materiali di base (ad. es. metalli), che richiede molto energia e provoca l'emissione di sostanze nocive. Con i processi di riciclo diminuisce il consumo delle risorse naturali, poiché i rifiuti delle parti di plastica e metallo vengono rintrodotti in una varietà di processi di produzione.

Per ulteriori informazioni sullo smaltimento dei rifiuti, si prega di visitare il proprio centro smaltimento di rifiuti o il rivenditore presso il quale il prodotto è stato acquistato.

Caro cliente, La ringraziamo per aver acquistato il nostro prodotto. LA PREGHIAMO DI LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DELL'INSTALLAZIONE E IL PRIMO USO DELLO SCALDACQUA CON POMPDA DI CALORE.

Lo scaldacqua con pompa di calorie è realizazo in conformità con le normative vigenti, che permettono al produttore l'utilizzo del marchio CE. Le sue caratteristiche tecniche di base sono elencate sull'apposita targhetta affissa sulla parte posteriori superiore dello scaldacacqua.

Tutte le operazioni di collegamento alla rete idrica ed elettrica dello scaldacqua con pompa di calore devono essere effettuate solo da personale qualificato. Tutti gli interventi effettuali al suo interno dovuti a riparazioni, rimozione di calcare, controlli o sostituzione degli anodi di protezione anticorrosione devono essere eseguiti solo da un servizio di assistenza tecnica autorizzato. Seguire con molta attenzione le istruzioni su come comportarsi in caso di possibili guasti e su come utilizzare la pompa di calore in sicurezza.

Conservare quello libretto in modo da poterlo consultare quando si è in dubbio per quanto riguarda il funzionamento o la manutenzione.

Le istruzioni per l'installazione e l'uso sono disponibili ancHsul nostro site web www.aircon.panasonic.eu o sulle pagine nazionali nella sezione Assistenza o supporto.

È sempre possibile chiamare i servizi assistenza autorizzati per lavori occasionali di manutenzione. Sono a disposizione dei clienti con la loro esperienza.

Lo scaldacqua con pompa di calore è stato realizzato in modo tale da essere utilizzatoanche tramite altre fonti di riscaldamento, vale a dire:

• caldaia del riscaldamento centrale,
  energia solare,
• riscaldamento elettrico.

USUTILIZZO

Le versioni di questi tipi di pompe di calore sono destinate principalmente a riscaldare l'acqua di consumo di famiglie e altre utenze dove il consumo giornaiero di acqua calda (50^) , non deve essere superiore a 400-700 I. L'impostazione della temperatura sull'apparecchio deve soddisfare le reali esigenze; le impostazioni consigliate sono comprese tra i 45^ e i 55^ C. Valori più alto non vengono raccomandi, in quanto riducono l'efficienza (COP) e allungano i tempi di riscaldamento ovvero fanno augmentare le ore di funzionamento. Poiché durante il suo funzionamento la pompa di calore fa raffreddare lo spazio, il vantageg dell'uso della pompa di calore raddoppia (riscaldamento dell'acqua - raffreddamento dello spazio). La pompa di calore è completamente automatica.

L'apparecchio deve essere collegato all'installazione dell'acqua sanitaria della casa, per il suo funzionamento richiede corrente elettrica. La presa e l'espulzione del flusso d'aria possono essere eseguite con la presa o l'espulzione del flusso d'aria di un'altra area. Al fine di agevolare i controllingi e ilchio dell'anodo di magnesio, si consiglia di lasciare abbastanza spazio sopra all'apparecchio (Figura 4). Non è permesso qualsiasi utilizzo diverso da quello descritto nelle istruzioni relative a quest'apparecchio. L'apparecchio non è destinato ad essere utilizzato in aree dove sono presenti sostanze corrosive ed esplosive.

Il produttore non è responsabile dei danni causati da un'installazione non corretta o un uso improprio non in conformità con le istruzioni per l'installazione e l'uso.

Le istruzioni per l'uso sono parte integrante e importante del prodotto e devono essere consignate all'acquirente. Leggere attendentamente le avventenze presenti nelle istruzioni, in quanto contengono informazioni importanti riguardanti la sicurezza durante l'installazione, l'uso e la manutenzione. Conservare queste istruzioni per un possibile utilizzo futuro.

La marcatura della pompa di calorie è indicata sull'apposita targhetto, che si trovava sulla parte superiore posteriore dell'apparecchio.

Dopo la rimozione dell'imballaggio, controllare il contentuto. In caso di dubbio, rivolgersi al fornitore. Gli elementi dell'imballaggio (morsetti, sacchetti di plastica, polistirolo espanso, ecc.) non devono essere alla portata dei bambini in quanto potenziali fonti di pericolo e non devono essere abbandonati nelle"ambiente, in nessun luogo.

La pompa pompa di calore non è destinata a essere utilizzata in aree dove sono presenti sostanze corrosive ed esplosee.

La pompa di calorie dev'essere trasportata in posizione verticale, eccezionamente più essere inclinata fino a 35^ in tutte le direzioni. Assicurarsi di non danneggiare l'involucro e le parti vitali dell'apparecchio durante il trasporto.

STOCCAGGIO E TRASPORTO

La pompa di calore dev'essere conservata in posizione verticale e in un luogo asciutto e pulito.

CARATTERISTICHE TECNICHE DELL'APPARECCHIO

Tipi		PAW-DHWM200A	PAW-DHWM300A	PAW-DHWM300AE
Profilod'uso		L	XL	XL
Classe di efficienza energetica		A	A	A
Efficienza energetica di riscaldamento acqua ηwh1)	%	124	135,6	134,4
Consumo annuale di energia elettrica1)	kWh	821	1235	1247
Consumo giornaliero di energia elettrica1)	kWh	3,891	5,722	5,785
Impostazione temperatura del termostato	°C	55	55	55
Livello di potenza sonora in luoghi chiusi3)	dB (A)	59/58	59/58	59/58
Valore smart		0	0	0
Volume	I	208,0	295,0	276,0
Acqua miscelata a 40°C V402)	I	265	395	368
Eventuali misure di sicurezza (edificio, install., manutenzione)		Uso obbligatorio di valvola di sicurezza per collegamento pressione
Caratteristiche tecniche
Tempo di riscaldamento A15 / W10-55 24)	h:min	5:17	8:05	8:00
Tempo di riscaldamento A7 / W10-555)	h:min	6:10	9:40	9:39
Consumo di energia per il ciclo di espulsioni scelto A15 / W10-554)	kWh	3,95	5,65	5,75
Consumo di energia per il ciclo di espulsioni scelto A7 / W10-555)	kWh	4,05	5,77	5,96
\( COP_{DHW} \)A15/W10-554)		3,07	3,39	3,38
\( COP_{DHW} \)A7/W10-555)		3,00	3,33	3,30
Potenza in stand-by5)	W	28	18	20
Mezzo refrigerante		R134a	R134a	R134a
Quantità di refrigerante	g	1100	1100	1100
Area di funzionamento	°C	-7 ÷ 35	-7 ÷ 35	-7 ÷ 35
Area di flussi d'aria	m3/h	220-450	220-450	220-450
Caduta di pressione a 330 m3/h (60%)	Pa	100	100	100
Caratteristiche elettriche
Potenza elettrica nominale del compressore	W	490	490	490
Potenza resistenze	W	2000	2000	2000
Potenza di collegamento max. con/senza resistenze	W	490/2490	490/2490	490/2490
Tensione	V/Hz	230/50	230/50	230/50
Protezione elettrica	A	16	16	16
Grado di protezione contro l'umidità		IP24	IP24	IP24
Scaldacqua
Protezione anticorrosione del serbatoio		Smaltato / Anodo Mg
Pressione nominale	MPa	1,0	1,0	1,0
Temperatura max acqua pompa di calorie	°C	65	65	65
Temperatura max acqua resistenza elettrica	°C	75	75	75
Dimensioni d'collegamento
Altezza complessiva	mm	1540	1960	1960
Largezza	mm	670	670	670
Profondità	mm	690	690	690
Connettori alla rete idrica		G1	G1	G1
Dimensione connettori d'aria	mm	Ø160	Ø160	Ø160
Superficie di riscaldamento PT - in basso	m2	/	/	2,7
Superficie di riscaldamento PT - in alto	m2	/	/	/
Connettori scambiatore		-	-	G1
Netto/Lordo/Massa con acqua	kg	149/157/365	164/172/459	207/215/480
Temperatura del mezzo riscaldante in PT	°C	/	/	5 ÷ 95
Dati per il trasporto
Dimensioni d'imballaggio	mm	800x800x1765	800x800x2155	800x800x2155

^1) direttiva 812/2013, 814/2013, EN16147:2011
2) in conformità con EN16147:2011
3) in conformità con EN12102:2013 (60% velocità del ventilatore- sistema canale/ 40% velocità del ventilatore - aria ambiente)
4) temperatura dell'aria in ingresso di 15^ , 74% di umidità, l'acqua riscaldata da 10 a 55 °C, in conformità con EN16147: 2011
5) temperatura dell'aria in ingresso di 7^ 89% di umidità, acqua riscaldata da 10 a 55^ in conformità con EN16147: 2011

LEGGENDA

PT Scambiatore di calore
HV Afflusso acqua fredda (rosetta blu)
IM Uscita mezzo PT (rosetta nera)
CV Condotto di circolazione (rosetta nera)
VM Ingresso mezzo PT (rosetta nera)
TV Deflusso di acqua calda (rosetta rossa)
J1 Tubo sensore
J2 Tubo sensore
VZ Afflusso aria
1Z Uscita aria

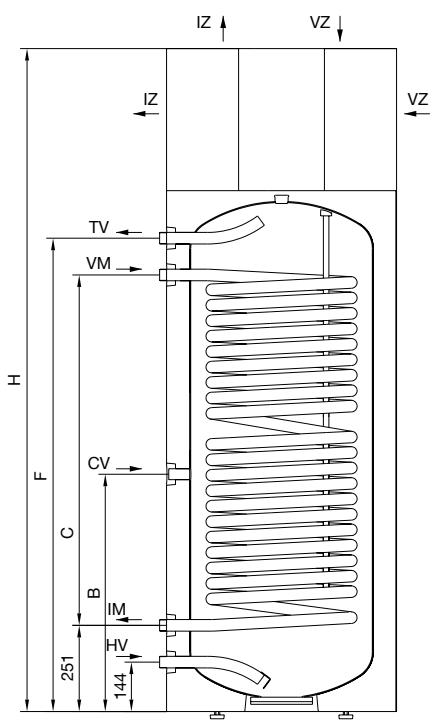

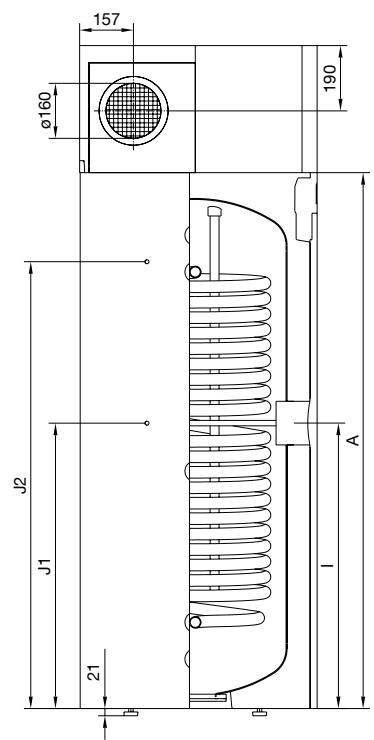

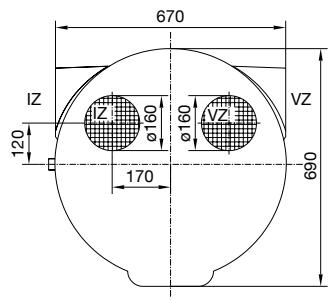

Figura 1: Misure di collegamento e INSTALLazione dello scaldacqua [mm]

	PAW-DHWM200A	PAW-DHWM300A	PAW-DHWM300AE
A (mm)	1170	1560	1560
B (mm)	580	690	690
C (mm)	/	/	1020
F (mm)	975	1375	1375
H (mm)	1540	1930	1930
I (mm)	615	840	840
J1 (mm)	/	/	790
J2 (mm)	/	/	1300
HV	G1	G1	G 1
IM	/	/	G 1
CV	G3/4	G3/4	G3/4
VM	/	/	G 1
TV	G 1	G 1	G 1

INSTALLAZIONE SENSORI DELLA FONTE DI RISCALDAMENTO ESTERNIA

Sul lato sinistro dello scaldacqua ci sono due aperture (J1, J2), dove vanno inserti i sensori per la regolazione delsystema di collegamento dello scaldacqua con altre fonti di calore. Il diametro massimo del sensore è di 8 mm. La lunghezza del tubo sensore è di 180 mm.

Il sensore delve essere introdotto nel tubo e fissato:

• Se il sensore viene collocato in una posizione più elevata, il termostato reagisce più velocamente, i periodi di funzionamento della pompa di circolazione divertano più brevi, la differenza tra la temperatura dell'acqua nelle scaldacqua e il mezzo riscaldante dopo lo spegnimento del termostato è maggiore e, di conseguenza, la quantità e la temperatura dell'acqua calda nelle scaldacqua è minore.
• Se il sensore viene collocato in una posizione più bassa, i periodi di funzionamento della pompa di circolazione sono più lunghi, la differenza tra la temperature del mezzo riscaldante e la temperature raggiunta dall'acqua dello scaldabagno risulta minore, la temperatura e quindi la quantità di acqua nell'elemento riscaldante è maggiore.

POSIZIONAMENTO DELLO SCALDACQUA CON POMPDA DI CALORE

E possibie utilise scaldacqua con pompa di calore tramite funzionamento ad aria ambiente o guidata. Per evitare una depressione nella struttura, deve essere introdotta, in maniera controllata, aria fresca nei locali. Il tasso di ricambio d'aria desiderato per un edificio condominiale è di 0,5. Ciò significa che la quantità totale di aria nella struttura vieneambiata ogni 2 ore.

Durante il funzionamento ad aria ambiente, per il riscaldamento dell'acqua sanitaria viene utilizzata solo la quantità di energia di aria generata nel locale di installmente dell'apparecchio. Lo scaldacqua con la pompa di calore più essere installato in un luogo asciutto non a rischio di congenamento, preferibilmente in prossimità di altre fonti di calore, con una temperatura dai 7^ ai 35^ e una grandezza minima di 20~m^3 . In generale, si consiglia uno spazio sufficientemente ampio e luminoso con una temperatura compresa tra i 15^ e i 25^ , che rappresenta le condizioni ottimali per il funzionamento della pompa di calore. Nella scelta del luogo di installatione dello scaldacqua con pompa di calore,或者其他 istruzioni sopra riportate, si deve prestare particolare attenzione che ilosto scelto non sua polveroso perché la polvere influisce negativamente sull'efficacia della pompa di calore. Poiché durante il funzionamento ad aria ambiente non si verificano cadute di pressione, è ragionevole, per far diminuire il rumore, ridurre la velocità del ventilatore dal 60% della preimpostazione di fabbrica al 40% (vedere il capitolo successivo).

Per lo scaldacqua con pompa di calorie ci sono diversi modi di utilizzo delle aperture di aspirazione ed espulsione (vedi figura).

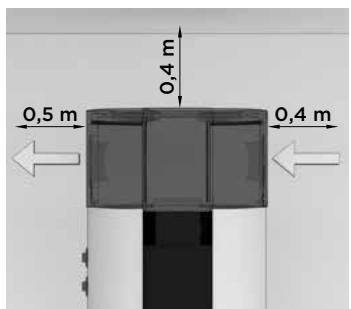

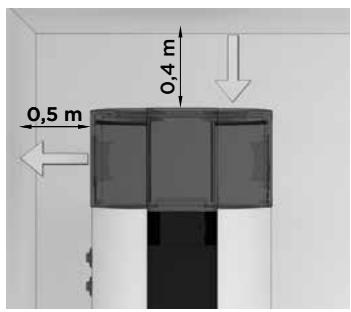

Per l'aria ambiente è più adatto l'utilizzo delle connessioni laterali per l'aspirazione e l'espulsione. Con questo modo si avrà una miscelazione dell'aria minima.

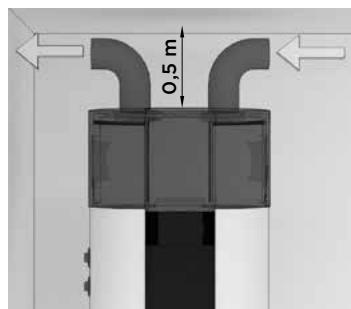

Figura 2: Metodi di utilizzo delle aperture di aspirazione ed espulSIONe.

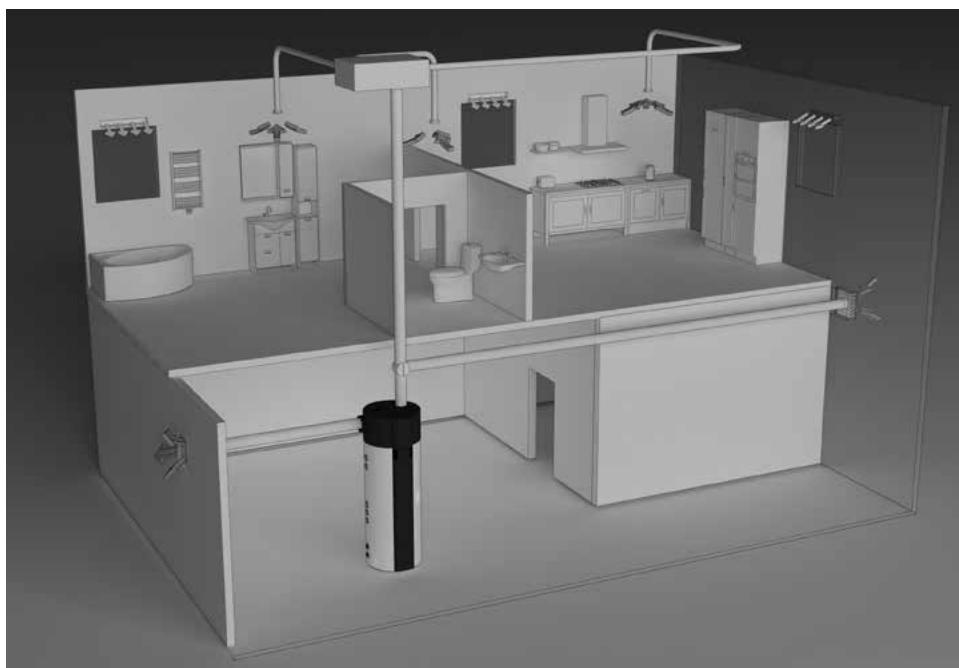

Durante il funzionamento ad aria guidata, la pompa di calore fa affluire o espelleanche l'aria di altri luoghiattraverso un systema di condotti. E consigliabile isolare termicamente il systema di condotti per evitare che all'interno del tubo si formi una condensa. Durante la presa d'aria dall'esterno, e necessario coprire con una griglia la parte esterna in modo da impedire l'ingresso nell'apparecchio di corpuscoli di polvere e neve più grandi.

Affinché l'azione della pompa di calore sia sempre efficace, grazie all'installazione di alette di direzione, l'ariacouldessere presa dal locale o dall'esterno per poi reintrodurla nei locali o all'esterno. La temperatura dell'aria introdotta devese essere conforme alle specifiche del prodotto (vedere tabella delle caratteristiche tecniche).

Figura 3: Funzionamento ad aria guidata

DETERMINAZIONE DELLE PERDITE DI PRESSIONE NEL SISTEMA DI TUBAZIONI DI AFFLUSSO ED ESPULSIONE DI ARIA

La pompa di calorie permette diverse installazioni di raccordi per l'aria di aspirazione ed espulsione. Si raccomanda di utilizzare quelle connessioni che rendono più facile il collegamento dell'apparecchio alsystema dei condotti. Per la progettazione del systema di tubazioni per l'afflusso e l'espulsione dell'aria ovvero alla pompa di calorie, è esseniale tener conto della caratteristica aerodinamica del ventilatore della pompa di calorie da cui derives una perdita della pressione statica disponibile. La caratteristica aerodinamica della pompa è molto negata nel grafico, presentata come caduta di pressione in base al flusso d'aria. Il punto di operatività del ventilatore della pompa di calorie si trova a 100 Pa di pressione statica o a un flusso d'aria di 330m^3 /h Per le nostre pompe di calorie, il valore p = 100 Pa viene considerato come caduta di pressione statica di funzionamento nel tubo dell'aria. Se i calcoli migliorano una maggiore caduta di pressione, la velocità del ventilatore può essereumentare. L'augimento della velocità è efficace fino all' 80% , sopra a quello valore, tuttavia, il flusso non aumenta più ed è per quello motivo che tale aumento è sconsigliato perché provoca maggior rumore.

Il diagramma alla le seguenti aree:

• Area di elevata efficienza - zona di elevati flussi d'aria (oltre 300m^3/h ) che richiede cadute di pressioni minori (installazione alla o con canali corti) e impostazione di ventilatore del 60% o 80% .
• Area di funzionamento - zona di flussi d'aria medi (tra 200m^3 e 300m^3/h ), quest'rea rappresenta il 40% dell'impostazione del ventilatore e perdite di pressione minime o il 60% o l' 80% dell'impostazione e cali di pressione tra 50 Pa e 300 Pa.
• L'area espansa rappresenta una gamma maggiore di impostazioni e cadute di pressione elevate. Si può utilizzare l'area espansa solo se la temperatura dell'aria è superiore a 20^ . Se esta condizione non sussiste, l'efficacia inizIERA a diminuire.

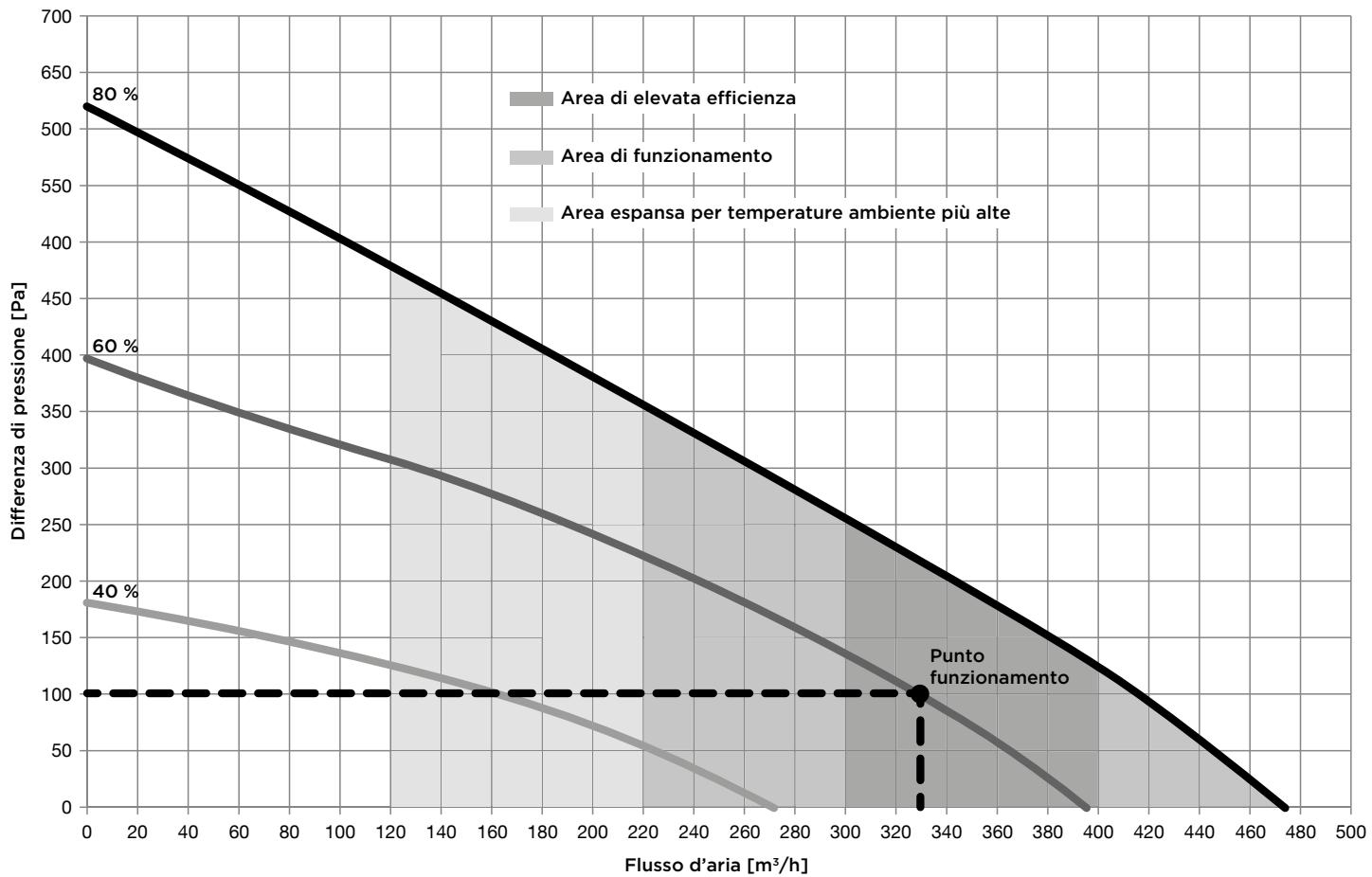

Figura 4: Caratteristica aerodinamica del ventilatore della pompa di calore

Il valore della caduta complessiva della pressione statica è calculato sommando le perdite di ciascun elemento integrato nelsystema di condotti dell'aria. I valori delle cadute della pressione statica in ciascun singolo elemento (cadute di pressione statica di elementi relativi al diametro interno di 150 mm) sono riportati nella tabella.

a)

e)

Figura 5: Rappresentazione schematica degli elementi di base del systemà di tubazioni per l'afflusso o l'uscita di aria

Tipi di elementi e relativi valori delle cadute di pressione

Tipodi elemento	Valore di caduta della pressione statica
a) Arco 90°	5 Pa
b) Arco 45°	3 Pa
c) Tubo flessibile	5 Pa/m
d) Tubo spiro	3 Pa/m
e) Griglia di aspirazione	25 Pa
f) Condotto sommità espulsione aria	10 Pa

I calcoli del valore delle perdite di pressione sono informativi. Per calcoli più accurati dei flussi è necessario ottenere una caratteristica dettagliata degli elementi utilizzati ed è necessario contattare il progettista. Dop o l'esecuzione, è consigliabile effettuare misurazioni dei flussi nelsystema di condotte. Ad esempio, la perdita totale di pressione statica è calculata sommando la perdita di pressione statica di ogni singolo elemento installato nel systema di condotte. Il funzionamento nominale consigliato è di ca 100pa per la caduta complessiva. In caso di diminuzione dei flussi, COP comincia a cadere.

Esempio di calcolo

	Numero di elementi	Δp (Pa)	ΣΔp (Pa)
Arco 90°	4	5	20
Tubo flessibile	8	5 Pa/m	35
Griglia di aspirazione	1	25	25
Condotto sommità espulsione aria	1	10	10
Totale			100

Il collegamento della pompa di calore nella stessa conduttura con cappa da cucina e l'espulsione dell'aria da più monolocali o appartamenti non è consentito.

Durante il funzionamento della pompa di calore, all'interno dell'aggregato si forma una condensa. É necessario scaricarla nelsystema fognario atraverso un tubo flessibile di Ø16mm da condensa sulla parte posteriore della pompa di calore. La quantità di condensa dipende alla temperatura e dall'umidità dell'aria.

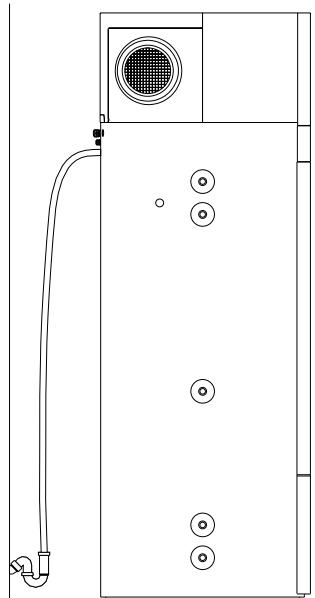

Figura 6: Collegamento alla rete idrica - uscita della condensa

Per ridurre la trasmissione del rumore e delle vibrazioni del ventilatore incorpore, adottare le seguenti misure per garantire che il rumore di funzionamento e le vibrazioni non vengano trasmesseattraverso le pareti nei locali dove possono provocare fastidio (camere da letto, locali adibiti al riposo):

• Installare giunti flessibili per connettori idraulici
• Installare un tubo flessibile per condutture di afflusso e uscita dell'aria
• Prerende in considerazione l'isolamento delle vibrazioni per i conduttori delle pareti
• Prerendere in considerazione smorzatori del rumore prodotto dall'aria di afflusso e uscita
• Fissare le condotte dell'aria di afflusso/uscita con gli smorzatori di vibrazioni
• Prerende in considerazione l'isolamento antivibrazioni controterra
• Utilizzato piedi di posizionamento.

Esegui rallacciamto alla rete idrica secondo le marcature per i connettori riportati nel paragrafo precedente.

Per la sicurezza del funzionamento dello scaldacqua è necessario installare obg odoramente sul tubo di afflusso dell'acqua una valvola di sicurezza per impedire che la pressione nel serbatoio superi quella nominale di altre 0,1 MPa (1 bar). L'ugello di scarico sulla valvola di sicurezza deve essere obg odoramente dotato di uscita a pressione atmssferica. Per un corretto funzionamento della valvola di sicurezza è necessario effettuare da soli dei controlli periodici, rimuovere, se necessario, il calcare e controllare che la valvola di sicurezza non sua bloccata. Durante il controlo si deve aprie lo scarico della valvola di sicurezza muovendo la levetta o svitando il dato della stessa (dipende dal tipo di valvola). Se nel fare ciò l'acqua scorreattraverso I'ugello della valvola di sicurezza, quest'ultima funzione in maniera ineccepibile. Durante il riscaldamento dell'acqua nella scaldacqua, la pressione dell'acqua nel serbatoio aumento fino al limite impostato sulla valvola di sicurezza. Poiché viene impedito il ritorno dell'acqua nella rete idrica, si possono verificare degli sgociolamenti dall'ugello di scarico della valvola di sicurezza. L'acqua gocciolante cuiere assere incanalata nello scarico attaverso un raccogligocce che devEssere collocato在整个 valvola di sicurezza. Il tubo di scarico collocato在整个 cilascio della valvola di sicurezza deve essere posizionato diritto, verticalmente, in direzione verso il basso e in un ambiente dove non esistono rischi di congelamento.

Nel caso in cui, a causa di un'ecuzione impropria dell'installazione, non sia possibile incanalare l'acqua gocciolante alla valvola di sicurezza dentro lo scarico, si può installare un serbatoio di espansione sul tubo d'ingresso dell'elemento riscaldante. Il volume del serbatoio di espansione deve essere almeno il 5% del volume dello scaldacqua.

Lo scaldacqua poto essere collegato alla rete idrica della casa senza valvola di riduzione se la pressione nella rete è inferiore a quella prescritta sull'apposita targhetto. In caso contrario, è necessario installare una valvola di riduzione della pressione per assicurare che la pressione all'ingresso dello scaldacqua non superi il valore nominale.

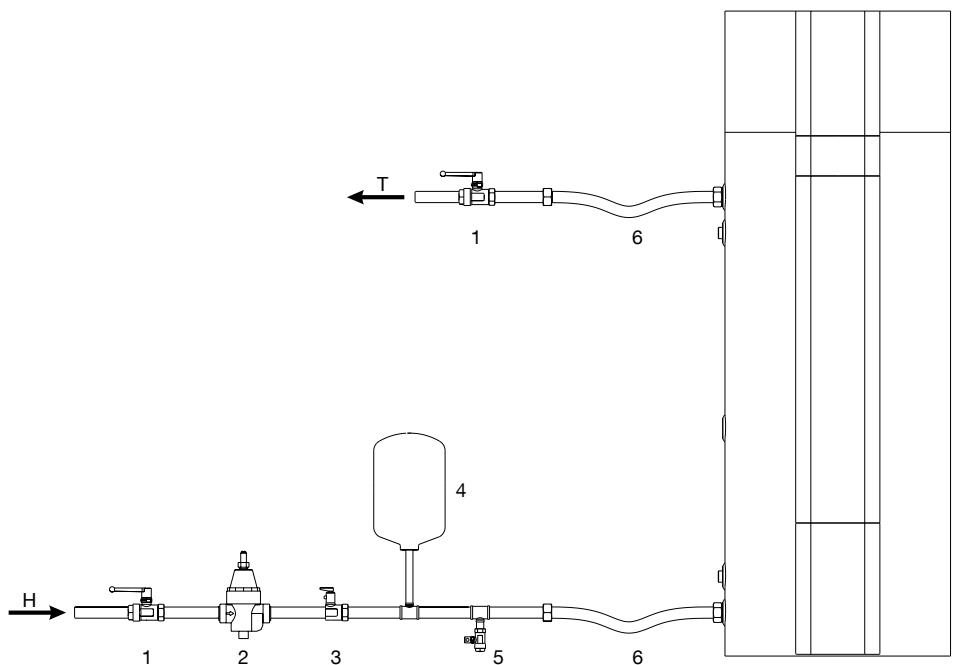

Figura 7: Sistema chiuso (a pressione)

LEGGENDA

1 Valvola di chiusura
2 Valvola di riduzione della pressione
3 Valvola di sicurezza di ritegno
4 Serbatoio di espansione
5 Valvola di scarico
6 Tubo flessibile

H Acqua fredda
T Acqua calda

A causa del rischio di danni all'aggregato, la pompa di calore non può funzionare sensz'acqua dello scaldacqua!

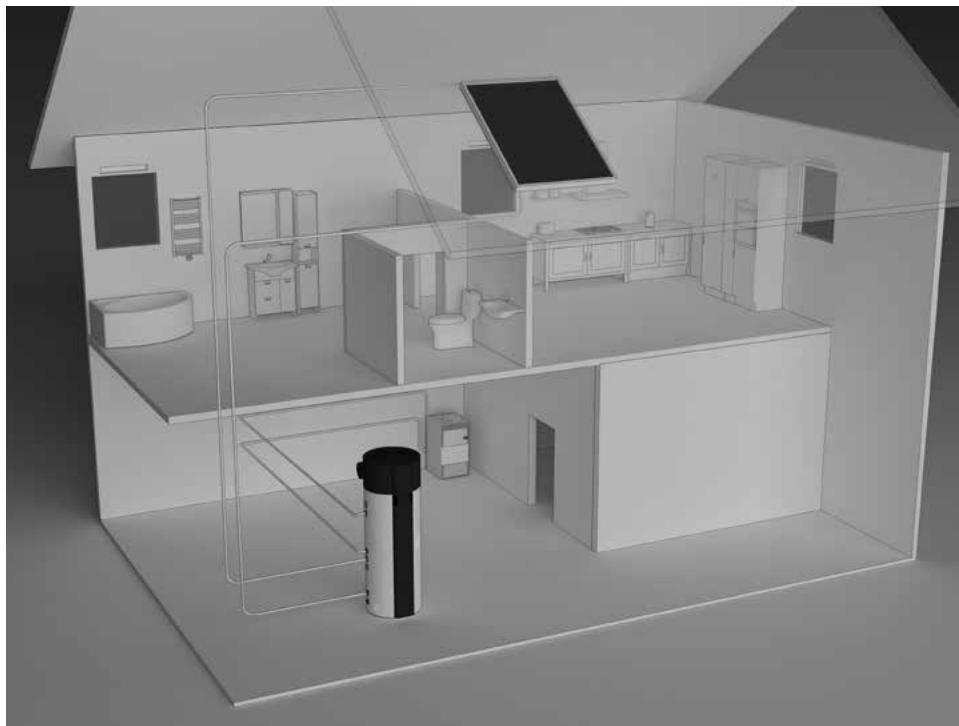

COLLEGAMENTO AD ALTRE FONTI DI CALORE

Lo scaldacqua con pompa di calore permette la preparazione dell'acqua sanitaria calda atraverso uno o due scambiatori di calore con diverse fonti di energia (ad es. riscaldamento centrale, energia solare, ...).

Le possibilità di collegamento dello scaldacqua con diverse fonti di riscaldamento sono riportate nelle figure.

Figura 8: Collegamento ad altre fonti di calore

Durante la caduta della temperatura di una fonte di riscaldamento supplementare e quando la circolazione dell'acqua è possibile atraverso lo scambiatore di calore, cui verificarsi una rimozione incontrolata del calore dallo scaldacqua. Durante il collegamento ad altre fonti di riscaldamento, è necessario provvedere a una corretta esecuzione della regolazione termica della risorsa supplementare.

In caso di collegamento di accumulatorati di energia solare come fonte di calorie esterna, il funzionamento dell'aggregato della pompa di calorie deve essere scollegato. In caso contrario, la combinazione delle due fonti cui portare al surriscaldamento dell'acqua calda sanitaria e, di conseguenza, a pressioni troppo alte.

Le tubature di circolazione possono portare a perdite di calore aggintive dello scaldacqua.

Per il collegamento dello scaldacqua con pompa di calorie è necessario assicurare una presa adatta a un carico di corrente di 16A. Il collegamento della pompa di calorie alla rete elettrica deve essere effettuato nel rispetto delle norme degli impianti elettrici. Tra la pompa di calorie e l'installazione permanente deve venir installato il dispositivo per la separazione di tutti i poli alla rete elettrica in conformità con le normative d'installazione nazionali.

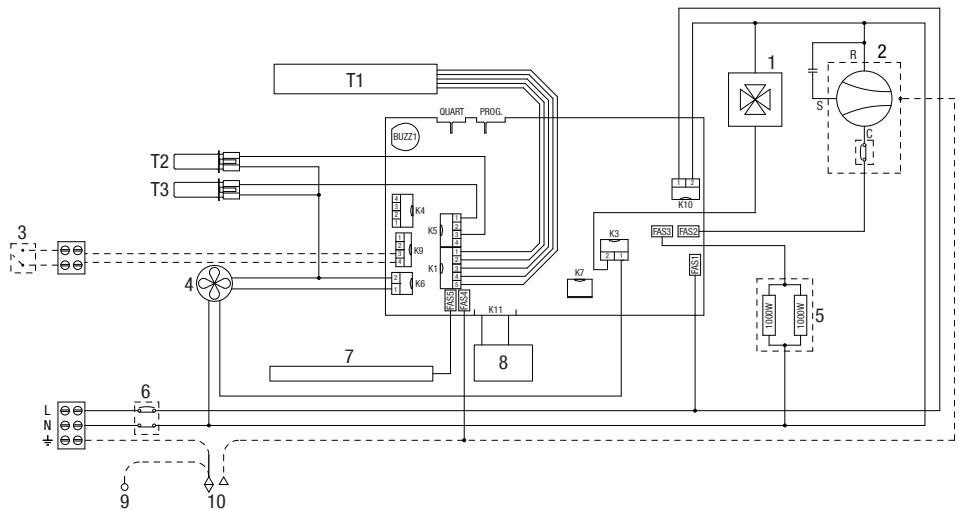

Figura 9: Schemadi collegamento elettrico

LEGGENDA

T1 Barra sensori
T2 Sensore della temp.dell'evaporatore
T3 Sensore della temp. dell'aria
1 Valvola a 4 vie
2 Compressore
3 Funzione PV
4 Ventilatore
5 Rsistenza (2× 1000W)
6 Valvola di protezione termica
7 Anodo Mg
8 Schermo LCD
9 Messa a terra dell'involucro (nel caso di involucro di metallo)
10 Messa a terra scaldacqua

La pompa di calorie viene azionata tramite il touch screen LCD (Figura 10). Premere un qualsiasi punto dello schermo per accenderlo. Quando lo schermo è accesso, i campi di visualizzazione dei comandi sono attivi.

Dopo il collegamento della pompa di calore alle rete idrica e a quella elettrica e con il serbatoio piano d'acqua, la pompa è pronta per il funzionamento. La pompa di calore riscalda l'acqua dai 10^ ai 65^ . Dai 65^ ai 75^ , l'acqua viene riscaldata alla resistenza elettrica.

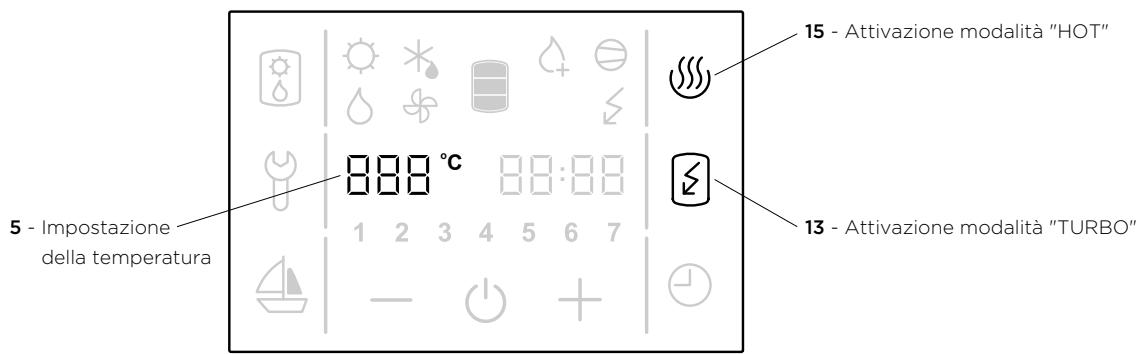

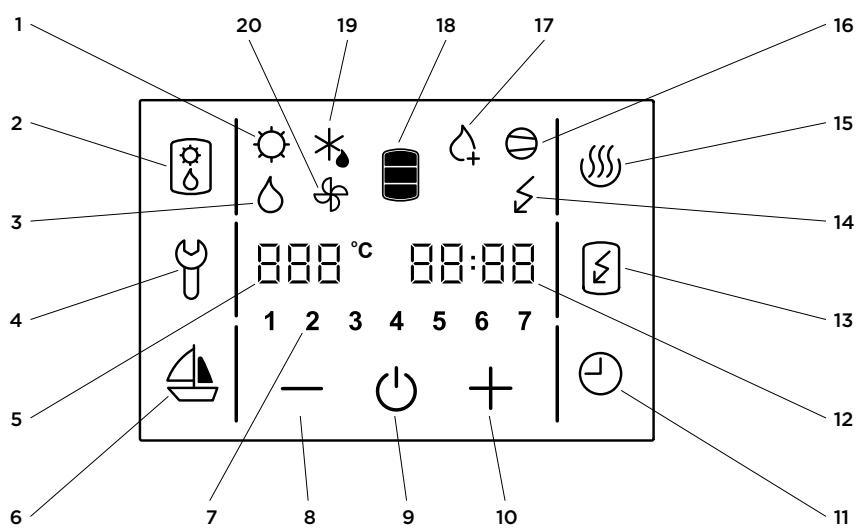

Figura 10: Schermo dei comandi

LEGGENDA

1 Indicazione funzionamento della funzione PV
2 Accensione ventilazione / Accensione sistema di riserva
3 Indicazione funzionamento sistema di riserva
4 Indicazione, visione errorsi funzionamento, accesso al menu di servizio
5 Visualizzazione e impostazione di temperatura in ^ C
6 Accensione e configurazione del programma Vacanza
7 Giorno della settimana

(1. lunedi, ..., 7. domenica)

8 Riduzione del valore
9 Accensione/spegnimento della pompa di calore
10 Aumento del valor
11 Accensione e impostazione del TIMER di funzionamento
12 Visualizzazione e impostazione dei tempi
13 Attivazione del riscaldamento veloce "TURBO"
14 Indicazione del funzionamento resistenza
15 Accensione del riscaldamento al massimo livello di temperatura
16 Indicazione del funzionamento del compressore
17 Indicazione funzionamento del programma antilegionella
18 Visualizzazione quantità di acqua calda
19 Indicazione sbramento
20 Indicazione funzionamento ventilatore

Accensione/spegnimento della pompa di calore

• Per attivare la pompa di calore premere il Campo 9.
• Quando si avvia l'apparecchio si accende il ventilatore che funzione per 1 minuto (appare il symbolo 20). Se la temperatura dell'aria di afflusso è idonea, l'unità di lavoro attivaanche il compressore e la pompa di calorie funzione in modalitànormale (simpoli 16 e 20 visibili). La pompa di calorie è accesa, lo schermo non illuminato.

Entro 60 secondi dall'ultima pressione in un qualsiasi punto dello schermo, l'illuminazione di quello si spegne, il che non pregiudica il funzionamento della pompa di calore. La prima pressione in qualsiasi punto dello schermo, riattiva la sua illuminazione.

In caso di tentativo di attivazione a temperature più basse, visualizzare il capitolo "Funzionamento a temperature più basse".

• Premendo a lungo il Campo 9, la pompa di calore viene spenta.
  L'apparecchio non funzione, sullo schermo è visible il Campo 9. (In caso la pompa di calore venga spenta per un periodo più lungo, bisogna svuotarla dell'acqua nei casi di rischio di congelamento).

Protezione in caso di interruzione di corrente elettrica

In caso di mancanza di corrente elettrica, i dati delle impostazioni rimangono memorizzati per alcune ore.

Dopo la riattivazione, la pompa di calore funzione nella stessa modalità di prima dell'interruzione dell'alimentazione elettrica.

Funzionamento a temperature più basse

Quando si avvia l'apparecchio, prima si accende il ventilatore (simpilo 20 visualizzato). Se la temperatura dell'aria di afflusso è inferiore a -7^ , il ventilatore si spegne. Per il riscaldamento dell'acqua sanitaria si attiva la resistenza elettrica. La pompa di calorie è in modalità di riserva (simpilo 14 visualizzato). La possibilità di passare alla modalità normale di funzionamento è controllata ciclicamente. Se la temperatura dell'aria di afflusso è superiore a -7^ la pompa di calorie entra nella modalità di funzionamento normale (visualizzato con i simboli 16 e 20). La resistenza si spegne. La pompa di calorie si accende, lo schermo non è illuminato.

A temperature di aria più basse, se necessario, si attiva il ciclo di sbrinamento dell'evaporatore. Il symbolo 19 si illumina sullo schermo. I campi 2, 4, 6, 11, 13 e 15 non sono attivi. Lo sbrinamento dura fino a quando non vengono raggiunte le condizioni per il normale funzionamento della pompa di calore.

Se lo sbrinamento riesce, la pompa di calore torna al normale funzionamento. (visualizzazione dei simboli 16 e 20).

Se lo sbrinamento non riesce, l'unità di dato segnalera un errone. Il Campo 4 sullo schermo inizia a lampeggiare arrivato da segnali acustici di avvertimento. Il Campo 12 riportere il codice di errone E247, viene effettuato il passaggio automatico al riscaldamento con resistenza. Sullo schermo appeare il symbolo 14. Il codice dell'errore più essere cancellato in agli momento premendo il Campo 4. Il Campo 12 visualizza nuovamente l'ora.

Impostazione del giorno e dell'ora della settimana

• Premere a lungo il campo 12 fino a quando nelcampo 7 non appeare il numero lampeggiante del giorno della settimana.
• Premendo sul campo + o - impostare il n. del giorno della settimana (1.. lunedi, ..., 7.. domenica).
• Premere nuovamente il Campo 12 (appare l'ora lampeggiante impostata).
• Premendo sul camino + o - impostare l'ora (premendo più a lungo sul camino + o - l'impostazione è più veloce).
• Premere nuovamente il Campo 12.
• Appaioni i minuti impostati lampeggianti.
• Premendo sul camino + o - impostare i minuti (premendo più a lungo sul camino + o - l'impostazione è più veloce).
  L'impostazioneiene salvata premendo nuovamente il campo 12 o quando il campo 12 smette di lampeggiare.

Figura 11: Impostazione della temperatura, accensione modalità "TURBO" e "HOT"

Impostazione della temperatura

• Premere il campo 5 (appare la temperatura impostata lampeggiante).
• Premendo il Campo + o -,ambiare l'impostazione della temperatura da 10^ a 75^ ,l'impostazione preimpostata di fabbrica è la temperatura economica di 55^
• L'impostazione viene salvata premendo nuovamente il Campo 5, ovvero quando il Campo 5 smette di lampeggiare. Dopo quale secondo appara la temperature effettiva. L'impostazione della temperature sull'apparecchio dev'essere sufficiente a soddisfare le necessità effettive, le impostazioni consigliate sono comprese tra i 45^ e i 55^ . Impostazioni superiori non sono consigliabili perché possono ridurre l'efficacia (COP) e allungare i tempi di riscaldamento ovvero augmentare le ore di funzionamento.
• Quando si verifies un'interruzione di corrente elettrica rimane memorizzato l'ultimo valore salvato.

Avvio della modalità di funzionamento "TURBO"

• Se in breve tempo si necessita di più acqua calda di quella riscaldata alla pompa di calorie, premere sullo schermo il Campo 13 (avvio funzionamento "TURBO"). La pompa di calorie e la resistenza elettrica funzionano allo stesso tempo. Sullo schermo appaiano i symboli 14, 16 e 20. quando la temperatura raggiunge i 55^ , la pompa ritorna al funzionamento precedente all'avvio della modalità "TURBO".

Avvio della modalità di funzionamento "HOT"

• Se si desidera riscaldare l'acqua alla temperatura massima di 75^ , premere sullo schermo il Campo 15. La pompa di calore riscalda l'acqua fino a 55^ . Sullo schermo appaiano i symboli 16 e 20. Quando la temperatura del serbatoio raggiunge i 55^ si accende la resistenza elettrica che riscalda l'acqua fino a 75^ . Sullo schermo appeare il symbolo 14. Quando la temperatura raggiunge i 75^ , la pompa ritorna al funzionamento precedente all'avvio della modalità "HOT".

Visualizzazione del contentuto di acqua calda nella pompa di calore

• Sul Campo 18 appeare il symbolo:
• niente acqua calda
• piccola quantità di acqua calda
• grande quantità di acqua calda

Impostazione modalità Vacanza

Per la modalità Vacanza impostare il numero di giorni (massimo 100) quando la pompa di calorie deve Maintainere la temperatura minima dell'acqua (ca 10^ ).

• Premere a lungo il campo 6 (i campi 5 e 6 iniziano a lampeggiare).
• Premendo il campo + o -, impostare il numero di giorni mostrati dal Campo 5.
• Premendo nuovamente il Campo 6 o quando il Campo 6 smette di lampeggiare, il numero impostato di giorni viene salvato.
• Se viene impostato il valore 0, dopo la conferma dell'impostazione, la pompa di calore torna alla modalità di funzionamento normale e il Campo 6 smette di essere illuminato.
  Passato il numero di giorni impostato, la pompa di calore torna alla modalità di funzionamento precedente e il Campo 6 si spegne.

Impostazione della modalità Timer

Per la modalità di funzionamento Timer, impostare i periodi di tempo delle accensioni e degli spegnimenti del riscaldamento dell'acqua. Per agli combinazione di periodi di tempo è possibile impostare tre periodi durante i quali la pompa di calore non riscalda l'acqua.

a) Impostazione dei periodi di tempo

• Premere a lungo il Campo 11 (i campi 7 e 11 iniziano a lampeggiare).

• Premendo il Campo + o -, selezionare fra tre combinazioni di modalità di tempi di funzionamento:

• modalità dei tempi di funzionamento della pompa di calore per tutte la settimana (nel Campo 7 lampeggiano i numero da 1 a 7),

• modalità dei tempi di funzionamento da lunedi a vendere e da sabato a domenica

(nel Campo 7 lampeggiano i numeroi da 1 a 5 e da 6 a 7),

• modalità dei tempi di funzionamento per agli singolo giorno (nel Campo 7 lampeggiano i numeroi singoli da 1 a 7).

Per impostare le ore premere il Campo 12.
- Nel campo 5 appeare la scritta 1OF, ilcampo 12 lampeggia.
- Premendo il Campo + o -, impostare le ore di spegnimento della pompa di calore.
- Premere nuovamente il Campo 12.
- Nel campo 5 appare la scritta 1ON, ilcampo 12 lampeggia.
- Premendo il Campo + o -, impostare le ore di accensione della pompa di calore.
- Premendo nuovamente il Campo 12, impostare anche il secondo e il terzo periodo seguito il procedimento descritto sopra
- Premendo nuovamente il campo 12 ovvero quando il campo 6 smette di lampeggiare il numero di giorni impostato viene salvato.

Premere nuovamente il Campo 12.

b) Attivazione/disattivazione del timer

• Premendo il Campo 11 avviare la modalità di funzionamento dei tempi impostata.
• La pompa di calore riscalda l'acqua nei periodi ON (secondo la temperatura impostata), nei periodi OFF l'acqua non viene riscaldata.
• Premendo nuovamente il Campo 11 spagnere la modalità di funzionamento dei tempi impostati.

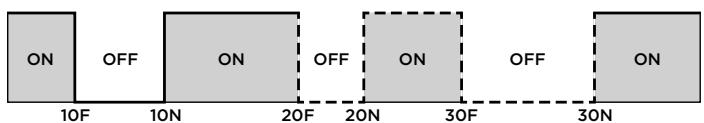

Figura 12: Periodi di tempo

Impostazioni del ventilatore

Quando la caduta della pressione è definita, scegliere la modalità di funzionamento del ventilatore. Ciò determina la velocità di funzionamento del ventilatore. La modalità viene selezionata con l'ausilio del grafico (fig. 12) che在哪 tra le caratteristiche aerodinamiche del ventilatore in funzione del flusso d'aria e della caduta di pressione nelle condotte.

Rumore

Con l'augimento progressivo delle caratteristiche aerodinamiche, alla più Bassa alla più elevata, si intensifica il rumore delsystema. Tra le caratteristiche aerodinamiche, un aumento del rumore viene percepito nell'intervallo tra l'80% e il 100%

Struttura del livello di servizio

Nella figura 13 è configurata la struttura della distribuzione dei livelli di servizio.

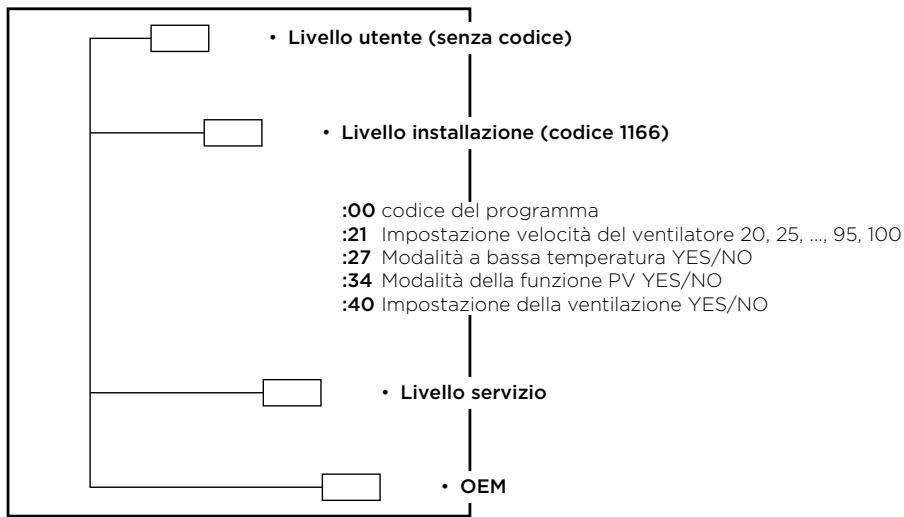

Figura 13: struttura della distribuzione dei livelli di servizio.

Accesso al livello servizio

• Premendo a lungo il campo 4 dello schermo (Figura 14) si accende la funzione "modalità di servizio".
• Appare il menu di accesso con la scrittta "code" nel campo CLOCK per inserire i codici di servizio (campi FN1, FN2, FN3, FN4, FN5 e FN6), sono presenti i numeri 1, 2, 3, 4, 5, 6 per inserire i codici.

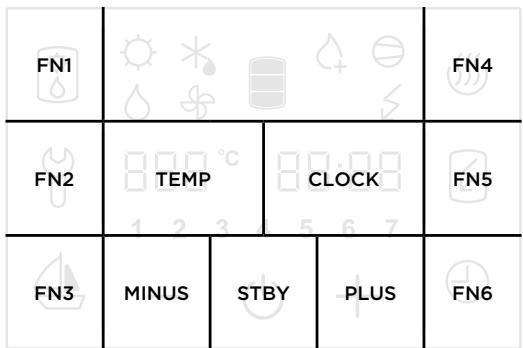

Figura 14: Schermata dei campi

• Se per 10 s non viene premuto nessun campo si passa automaticamente dal menu al funzionamento precedente.
• Se il codice non è inserito correttamente, ne consegue l'uscita automatica dal menu di accesso.
• Se il codice è inserito correttamente, appare il primo parametro dove il numero di destra rappresenta il numero di serie del parametro, quello di sinistra il suo valore.
• Il primo parametro :00 è la versione del codice del programma ed è di natura puramente informativa.
• Premendo il numero di destra (campo CLOCK nella figura 14) si passa al parametro successivo.

Livello installment (codice 1166)

Dopo l'insertimento corretto del codice del menu di installatione si pouo accedere ai seguenti parametri:

:00 codice del programma
:21 impostazione velocità del ventilatore 20, 25, ..., 95, 100
:27 modalità a bassa temperatura YES/NO
:34 avvio modalità della funzione PV YES/NO
:40 avvio ventilazione YES/NO

Impostazione della velocità del ventilatore (parametro :21)

Quando il parametro è selezionato (:21), premendo (+) o (-) impostare la velocità del ventilatore desiderata (20-100%). Sul lato sinistro (campo 5), appaiano i valori numerici delle impostazioni. Quando la velocità del ventilatore è impostata,但这a viene salvata automaticamente con un leggero ritardo o viene salvata durante aver premuto il campo 4.

Impostazione della modalità di funzionamento a bassa temperatura della pompa di calore (parametro :27)

Quando il parametro è selezionato (:27), premendo (+) o (-) impostare la modalità termica di funzionamento della pompa di calore, che dipende alla versione della stessa.

La modalità di funzionamento a bassa temperatura è possibile solo se la versione della pompa di calore la consente!****

Sulla parte sinistra (campo TEMP) appeare la scritta dello stato impostato:

Yes - versione della pompa di calore, modalità di funzionamento della pompa di calore (fino a -7^ ), ilsystema contiene una valvola a 4 vie

No - versione della pompa di calore, modalità di funzionamento (fino a 7^ ), il systema non contiene una valvola a 4 vie

Avvio funzione PV (fotovoltaica) (parametro :34)

Yes - la funzione è attivata

No - la funzione è disattivata

Avvio ventilazione (parametro :40)

Yes - la funzione è attivata

No - la funzione è disattivata

Programma antilegionella

• Funzione solo quando è accesa la pompa di calore. Se attivato appeare il symbolo 17.
• Accensione automatica: se necessario 24:00h, agli 14 giorni di funzionamento della pompa di calore.
• Il programma antilegionella può essere attivato manually premendo il Campo 15.

Ventilazione

• L'attivazione avviene premendo brevamente il Campo 2. La funzione è disattivata automaticamente dopo 30 minuti di funzionamento.
• Se si preme brevemente di nuovo il Campo 2, la funzione della ventilazione viene disattivata.
• Se si spegne la pompa di calore con il pulsante on/off, la funzione viene disattivata.
• In caso di interruzione della corrente elettrica durante la ventilazione, questa, al ritorno dell'alimentazione elettrica, continua per 30 minuti di funzionamento della funzione.
• Se si verifies un qualsiasi malfunzionamento, la funzione viene disattivata.

• La funzione non può essere attivata:

• nel caso di segnalazione di un qualiasi erre

• nel caso in cui è attivo il programma antilegionella
• durante lo sbrinamento
• Il simbolo 2 è attivo e visibile.

Modalità di riserva

• La funzione viene attivata premendo a lungo il Campo 2.
• La modalità di riserva rappresents il funzionamento con resistenze e si utilizza quando si verifica un quale malfunzionamento nell'aggregato. L'acqua viene riscaldata con le resistenze fino alla temperatura impostata.
• La disattivazione della funzione avviene premendo a lungo il Campo 2.
• Il simbolo 3 èvisible.
• In caso di utilizzo della modalità di riserva, bisogna contattare subito il servizio di assistenza tecnica.

Segnalazione di funzionamento

Programma antilegionella:

• programmatavivato - il campodi controlo 17 è visibile
• programm disattivato - il Campo di controllo 17 non è visible

Resistenza elettrica:

• resistenza attenuata - il Campo di controllo 14 è visible
• resistenza disattivata - il Campo di controllo 14 non è visible

Pompadi calore:

• La pompa di calore riscalda l'acqua - il Campo di controlledlo 16 è visible
• La pompa di calore non riscalda l'acqua - il Campo di controllo 16 non è visible

Accensione/spegnimento:

• Pompa di calore attivata - altre al Campo 9 sono visibili sullo schermoanche gli altri campi.
• Pompa di calore disattivata - sullo schermo è visible solo il Campo 9.

Sbrinamento:

• La pompa di calore è nella modalità sbrinamento - il Campo di controllo 19 è visible
• La pompa di calorie non è nella modalità sbrinamento - il Campo di controllo 19 non è visible

Accensione/spegnimento del ventilatore

• Il ventilatore è in funzione - il Campo di controllo 20 è visible
• Il ventilatore non è in funzione - il Campo di controllo 20 non è visible
• Accensione della ventilazione (premere brevamente il Campo 2):
• Accensione della ventilazione - il Campo di controllo 2 è visible
• Attivazione della modalità di riserva (premere a lungo il Campo 2)
• Modalità di riserva attivata - il Campo di controllo 3 è visible
• Modalità di riserva non attivata - il Campo di controllo 3 non è visible

FUNZIONE PV (FOTOVOLTAICA)

• In caso di contatto stabilito alla tensione fra i morsetti 1 e 2, la funzione PV è attivata (figura 17).
• In caso di contatto stabilito alla tensione fra i morsetti 1 e 2, sullo schermo appeare il symbolo 1.
• Per un contatto alla tensione è necessario fornire 800W di potenza elettrica con la fotovoltaica.
• La funzione non è attiva nelle impostazioni predefinite di fabbrica.
• La funzione viene attivata nel menu d'installazione con l'impostazione del parametro 34.
• La funzione ha la priorità sull'impostazione dei tempi di funzionamento!
• La funzione non influisce sull'interruttore di sicurezza.
• Nel caso soit in funzione la modalità antilegionella, viene eseguito il ciclo antilegionella independentemente dallo stato del contatto.

Funzionamento della funzione (nel caso in cui la funzione sia attivata):

• Il contatto è stabilito e il funzionamento della pompa di calore è consentito. La pompa di calore riscalda l'acqua fino alla temperatura massima di riscaldamento (vedere la tabella dei dati tecnici). La resistenza elettrica non viene attivata.
• Il contatto è disattivato e il funzionamento della pompa di calore è consentito. La pompa di calore mantiene una temperatura dell'acqua di 40^ .

Rimozione del coperchio di servizio EPP

1. Rimuovere la parte più corta del coperchio tirando il lato inferiore.
2. Rimuovere la parte più lunga del coperchio tirando il lato inferiore.

Per rimettere il coperchio, eseguire lo stesso procedimento alla rovescia.

Modelli PAW-DHWM200A

Vedere il punto 2 dei modelli PAW-DHWM300.

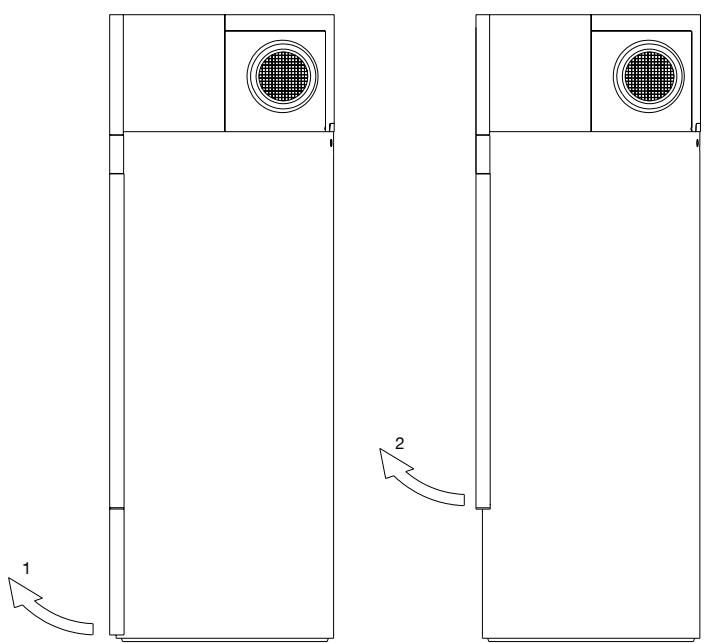

Figura 15: Rimozione del coperchio di servizio EPP

Collegamento del modulo PV (fotovoltaica)

Il collegamento del modulo PV sulla pompa di calorie più essere seeguito solo da un technician qualificato. Sul retro della pompa di calorie, quello il cavetto di collegamento, vi è una porta di connessione per la funzione PV. Il punto dove si trovava la porta è visibile nella Figura 16. Per il collegamento utilizzato un cavetto di collegamento per conduttori dizsche minima di almeno 0,5mm^2 (H05VV-F 2G 0,5 mm²) e sezione esterna massima di 10 mm. É necessario rimuovere il coperchio di servizio EPP. Il metodo di rimozione è descritto nel capitolo precedente.

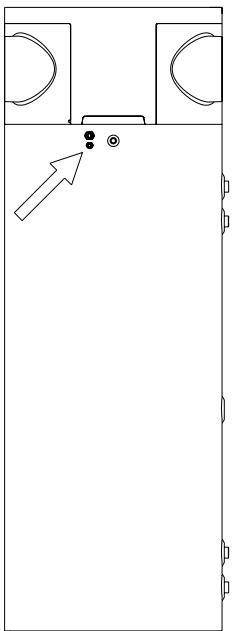

Figura 16: Punto dove si trovava la porta per il collegamento del modulo PV (fotovoltaica)

Collegare il cavetto di collegamento al morsetto situato tutto l'unità di lavoro. Il punto del collegamento èindicato dal contrassegno PV.

Utilizzare i punti 1 e 2.

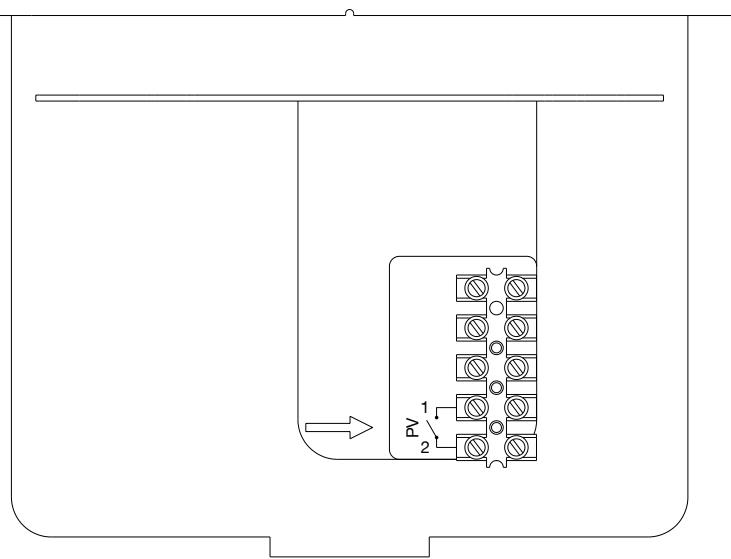

Figura 17: Collegamento del modulo PV (fotovoltaica)

Dopo l'allacciamento alla rete idrica e alle altre fonti di riscaldamento lo scaldacqua con pompa di calore è pronto per l'uso. Lo scaldacqua deve essere svuotato dell'acqua se vi è il rischio che l'acqua al suo interno congeli. Per far ciò, après la levetta dell'acqua calda su una delle batterie di miscelaggio che è collegata allo scaldacqua con pompa di calore. Fare uscire l'acqua dallo scaldacquaattraverso I'apposita valvola di scarico sul tubo si afflusso.

La parte esterna dello scaldacqua dev'essere pulita con una soluzione delicata di detersivo. Non usare solventi o agenti detersivi abrasivi. Nel caso in cui la pompa di calore sua esposta alla polvere le lamelle dell'evaporatore si possono intasare piuttosto rapidamente influenzando negativamente le sue prestazioni.

Controlli di manutenzione regolari garantiranno il funzionamento ineccepibile e la lunga vita dello scaldacqua con pompa di calorie. La garanzia relativa alla corrosione del serbatoio è valida solo se vengono eseguiti i controlli regolari, prescritti, dell'anodo di protezione anticorrosione. Il periodo di tempo che intercorre tra i singoli controlli regolari non più essere superiore a 36 mesi. I controlli devono essere effettuali da un technician qualificato autorizzato che deve registrar il controlo sul certificato di garanzia del prodotto. Durante il controllo viene accertata l'usura della protezione anticorrosione dell'anodo e, se necessario, viene rimioso il calcare che si accumulava all'interno dello scaldacqua a causa della qualità, la quantità e la temperature dell'acqua utilizzata. Dop o aver esaminato lo scaldacqua con pompa di calorie, il servizio di assistenza tecnica, in base alla situazione accertata, raccomanderàanche la data del controllo successivo.

Nonostante l'accurata produzione e i minuziosi controli, durante il funzionamento della pompa di calore si possono verificare alcuni errori e problemi che devono, di regola, essere risolti da un servizio di assistenza tecnica autorizzato.

Prima di notificare i possibili malfunzionamenti controllare quando segue:

• Éeverything aosto con la corrente elettrica?
• Ci sono ostacoli all'uscita dell'aria (l'evaporatore può congelare)?
• La temperatura dell'ambiente circostante è troppo bassa (l'evaporatore può congetare)?
• Non si sente il funzionamento del compressore e del ventilatore?

Si prega di non aggiustare i potenziali malfunzionamenti della resistenza elettrica e della pompa di calore da soli e di informare il servizio di assistenza tecnica autorizzato più vicino.

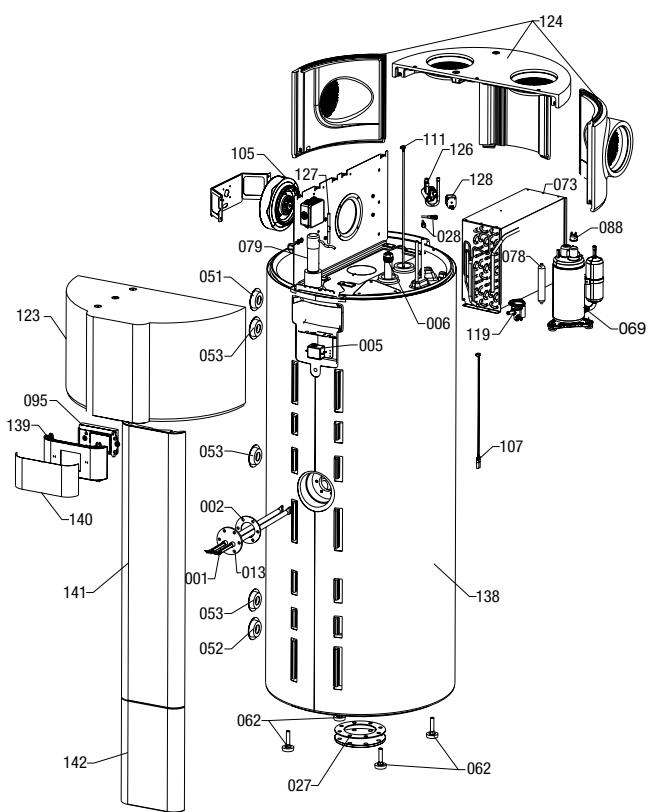

Fig. 18: Disegno di esplsoione

Posizione	Ident	Descrizione dell'elemento	Qualità	Validità
1	458697	Elemento riscaldatore 1000W	2
2	496134	Guarnizione 100/60X3	1
5	506660	Valvola di protezione termica	1
6	543154	Mg Anodo D26	1
13	524462	Flangia di riscaldamento	1
27	765011	Guarnizione 180/114x3	1
28	321732	Valvola di riempimento	2
51	512464	Rosetta D80/D31X20 RD	1
52	512465	Rosetta D80/D31X20 BU	1
53	512463	Rosetta D80/D31X20 BK	1	PAW-DHWM200A PAW-DHWM300A
53	512463	Rosetta D80/D31X20 BK	3	PAW-DHWM300AE
62	765083	Piede regolabile M12x71	4
69	407206	Compressore	1
69	519943	Compressore	1
88	419383	Valvola di protezione del motore	1
73	496119	Evaporatore	1
73	496131	Evaporatore	1
78	364934	Filtro disidratatore 30 g	1
79	409396	Condensatore 15mF	1
95	405088	Elettronica	1
105	496009	Ventilatore	1
107	506710	Sensore di temperatura	1
111	531227	Barra sensore 200L	1	PAW-DHWM200A
111	506529	Barra sensore 300L	1	PAW-DHWM300A PAW-DHWM300AE
119	440608	Valvola di espansione termostatica TUB-R134	1
123	496006	Tappo di protezione - parte anteriore	1
124	496007	Tappo di protezione - parte posteriore	1
126	392462	Valvola a 4 vie	1
127	451725	Valvola di ritegno	1
128	443882	Bobina di valvola a 4 vie	1
138	535754	Involucro 200	1	PAW-DHWM200A
138	517236	Involucro 300	1	PAW-DHWM300A
138	517237	Involucro 300-1	1	PAW-DHWM300AE
139	518197	Copertura elettronica	1
140	517324	Pellicola schermo	1
141	523139	Copertura del canale di servizio 200	1
142	496135	Copertura del canale di servizio 300	1	PAW-DHWM300A PAW-DHWM300AE

Nonostante l'accurata produzione e i minuziosi controlling, durante il funzionamento della pompa di calore si possono verificare alcuni errors e problemi che devono essere risolti da un servizio di assistenza tecnica autorizzato.

Indicatore degli errorsi di funzionamento

In cas di un malfunzionamento dell'apparecchio comincia a suonare un segnale acustico e il campo 4 inizia a lampeggiare.

Quando si preme il campo 4, nelcampo12appare il codice dell'errore.

Errore	Descrizione erreore	Soluizione
E004	• Congelamento. L'erreore appara se la temperature nella pompa di calore è inferiore ai 5 °C	• Chiamare il servizio.
E005	• Surriscaldamento (temperatura > 75 °C, regolatore elettronico non funziona).	• Scollegare la pompa di calorie alla rete el. e chiaremare il servizio.
E006	• Errore funzionamento dell'anodo MG	• Chiamare il servizio (la pompa di calorie funzione normalmente).
E007	• Errore dei sensori di volume e/o di temperatura.	• Chiamare il servizio.
E042	• Errore della funzione antilegionella.	• Premere il Campo 4 per cancellare l'erreore.
E247	• Errore di sbrinamento.	• Avvio automatico del riscaldamento con resistenza el. Cancellato l'erreore l'aggregato riprende a funzionare.
E361	• Errore del sensore dell'aria esterna	• Chiamare il servizio (passaggio automatico al riscaldamento con resistenza elettrica).
E363	• Errore del sensore di sbrinamento.	• Chiamare il servizio (passaggio automatico al riscaldamento con resistenza elettrica).

CI RISERVIAMO IL DIRITTO DI APPORTARE MODIFICHE CHE NON PREGUIDICANO IL FUNZIONAMENTO DELL'APPARECCHIO.

Le istruzioni per l'uso sono disponibili ancch sul loro site web www.aircon.panasonic.eu.

PAW-DHWM200A PAW-DHWM300A PAW-DHWM300A
