Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser Produkt erworben haben. VOR DER INSTALLATION UND DEM GEBRAUCH DES WARMWASSERSPEICHERS MIT WÄRMEPUMPE LESEN SIE BITTE DIESE GEBRAUCHSANWEISUNG AUFMERKSAM DURCH. Der Warmwasserspeicher mit Wärmepumpe ist nach gültigen Standards, die dem Hersteller die Anwendung des CE Zeichens erlauben, hergestellt. Die wesentlichen technischen Eigenschaften sind auf dem Produktschild an dem hinteren oberen Teil des Gehäuses des Gerätes angegeben. Bewahren Sie diese Gebrauchsanweisung auf einer leicht zugänglichen Stelle auf, sodass Sie sie im Zweifelfall bei dem Betrieb oder Wartung schnell finden können. Installation- und Gebrauchsanweisungen sind auch auf unserer Internetseite www.aircon.panasonic.eu auf einzelnen Seiten der Rubriken Service oder Kundendienst erhältlich. Für gelegentliche Wartungsarbeiten können Sie jederzeit den befugten Kundendienst anrufen. Wir stehen Ihnen mit allen unseren Erfahrungen zur Verfügung.

Der Warmwasserspeicher mit Wärmepumpe darf nur von einem Fachmann angeschlossen werden. Eingriffe in das Gerät wegen Reparaturen, Wassersteinbeseitigung, Überprüfung oder Austausch der Korrosionsschutzanode dürfen nur von einem zuständigen Installateur durchgeführt werden. Die Anleitungen für die Handhabung im Fall eines Fehlers und für den sicheren Gebrauch ihrer Wärmepumpe sind streng zu beachten. Der Wärmwasserspeicher mit Wärmepumpe ermöglicht auch die Anwendung von anderen Wärmequellen, wie:

• Zentralheizungskessel,
• Elektroheizkörper. BETRIEBSBEREICH Diese Wärmepumpen werden hauptsächlich zur Erwärmung von Nutzwasser im Haushalt und für andere Verbraucher geeignet, wo der Tagesverbrauch von Warmwasser (50 °C) nicht über 400 bis 700 l beträgt. Die Temperatur des Gerätes sollte so eingestellt sein, dass sie dem tatsächlichen Bedarf entspricht – empfohlen werden Temperaturen zwischen 45 und 55°C. Höhere Temperaturen sind nicht empfohlen, weil damit die Wirksamkeit schlechter und die Heizzeiten länger bzw. die Anzahl von Betriebsstunden größer wird. Da die Wärmepumpe beim Betrieb den Raum abkühlt, ist die Nutzbarkeit der Wärmepumpe zweifach (Wassererwärmung und Raumkühlung). Der Betrieb der Wärmepumpe ist völlig automatisch. Das Gerät muss an das Sanitärwasserleitungsnetz angeschlossen werden. Für den Betrieb braucht das Gerät elektrische Energie. Die Luftabnahme und die Luftzufuhr kann auch aus einem bzw. in einen Nebenraum ausgeführt werden. Für eine einfachere Kontrolle und für die Wechslung der Magnesiumanode empfehlen wir Ihnen genug Raum über dem Gerät frei zu lassen (Bild 4). Eine andere Anwendungsweise, die nicht in der Gebrauchsanweisung steht, ist nicht erlaubt. Das Gerät ist nicht für Räume geeignet, in denen sich korrosive oder explosive Stoffe befinden. Der Hersteller übernimmt keine Haftung für Schaden wegen einer ungeeigneten Montage oder Anwendung, die nicht im Einklang mit den Anweisungen des Herstellers für die Montage oder Anwendung ist. Die Gebrauchsanweisung ist ein Bestandteil des Gerätes und muss den Kunden übergeben werden. Anwendungshinweise bitte sorgfältig lesen, weil darin wichtige Informationen für eine sichere Montage, Anwendung und Wartung enthalten sind. Bewahren Sie diese Bedienungsanleitungen für später auf. Die Bezeichnung der Wärmepumpe befindet sich auf dem Produktschild am hinteren oberen Teil des Gehäuses des Gerätes. Nachdem Sie die Verpackung öffnen, überprüfen Sie den Inhalt. Im Zweifelfall kontaktieren Sie Ihren Lieferanten. Einzelne Teile der Verpackung (Zwingen, Plastikfolien, expandierter Polystyrol usw.), die eine potenzielle Gefahrquelle darstellen, nicht in Reichweite von Kindern oder in die Umwelt ablegen. Die Wärmepumpe ist nicht für Räume geeignet, in denen sich korrosive oder explosive Stoffe befinden. ie Wärmepumpe darf nur in senkrechter Lage transportiert werden, ausnahmsweise darf sie um 35° in jede Richtung geneigt werden. Passen Sie auf, dass beim Transport das Gehäuse und einzelne vitale Teile nicht beschädigt werden.

LAGERUNG UND TRANSPORT

Die Wärmepumpe darf nur in senkrechter Lage in einem trockenen und sauberen Raum gelagert werden. TECHNISCHE EIGENSCHAFTEN PAW-DHWM200A PAW-DHWM300A PAW-DHWM300AE Anwendungsprofil Typ

Energieeffizienzklasse

135,6 134,4 Energieeffizienz bei Erwärmung von Wasser in ηwh 1)

Jährlicher Energieverbrauch 1) kWh

Täglicher Energieverbrauch 1) kWh 3,891 5,722 5,785 Einstellung der Temperatur des Thermostats

208,0 295,0 276,0 Mischwasser bei 40°C und V40 2)

Lautstärke in Innenräumen 3)

Smart-Wert Mögliche Sicherheitsmaßnahmen (Montage, Installation, Wartung) Nach dem Druckanschluss ist die Anwendung von Sicherheitsventil notwendig. Technische Eigenschaften Erwärmungszeit A15 / W10-55 2 4) h:min 5:17 8:05 8:00 Erwärmungszeit A7 / W10-55 5) h:min 6:10 9:40 9:39 Energieverbrauch bei dem Emissionszyklus A15 / W10-55 4) kWh 3,95 5,65 5,75 Energieverbrauch bei dem Emissionszyklus A7 / W10-55 5) kWh 4,05 5,77 5,96 COPDHW A15/W10-55 4) 3,07 3,39 3,38 COPDHW A7/W10-55 5) 3,00 3,33 3,30 Leistung in Ruhezustand 5)

Luftstrombereich Druckabfall bei 330 m3/h (60%) Elektrische Eigenschaften Nennleistung des Kompressors

Leistung der Heizkörper

Maximalle Anschlussleistung ohne/mit Heizkörper Spannung Elektrische Sicherung

IP24 IP24 IP24 Feuchtigkeitsschutzgrad Wasserbehälter Korrosionsschutz des Kessels Nenndruck Emailliert / Magnesiumschutzanode MPa 1,0 1,0 1,0 Höchste Wassertemperatur der Wärmepumpe

Höchste Wassertemperatur des el. Heizkörpers

Anschlussgröße Höhe (gesamt)

2,7 Beheizte Fläche WÜ-oben

Anschlüsse an die Wasserleitung Dimension der Luftanschlüsse Anschlüsse des WÜ Netto/Brutto/Masse mit Wasser

149/157/365 164/172/459 207/215/480 Temperatur des Heizmediums im WÜ

800x800x1765 800x800x2155 800x800x2155 Transportgröße Größe des Pakets Direktive 812/2013, 814/2013, EN16147:2011 nach EN16147:2011 nach EN12102:2013 (60% Geschwindigkeit des Ventilators - Kanalsystem / 40% Geschwindigkeit des Ventilators - Raumluft) Temperatur der Eingangsluft 15°C, 74% Luftfeuchtigkeit, Wassertemperatur von 10 bis 55 °C nach EN16147:2011 Temperatur der Eingangsluft 7°C, 89% Luftfeuchtigkeit, Wassertemperatur von 10 bis 55 °C nach EN16147:2011

Wärmeübertrager HV Kaltwasserzufuhr (blaue Rosette)

Medienausgang PT (schwarze Rosette)

CV Umlaufleitung (schwarze Rosette)

Warmwasserablauf (rote Rosette)

Fühlerkanal VZ Lufteingang

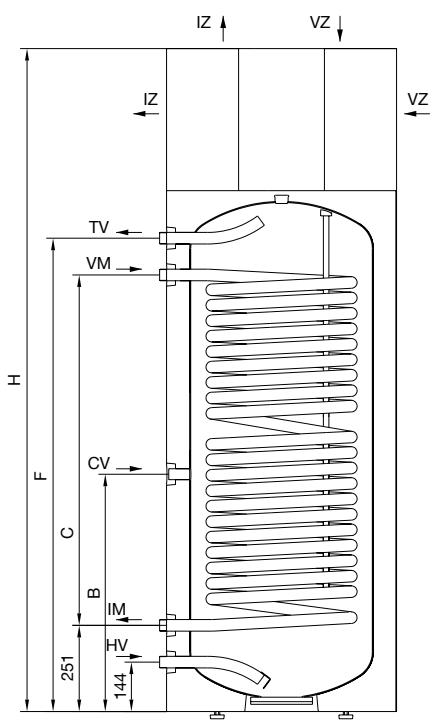

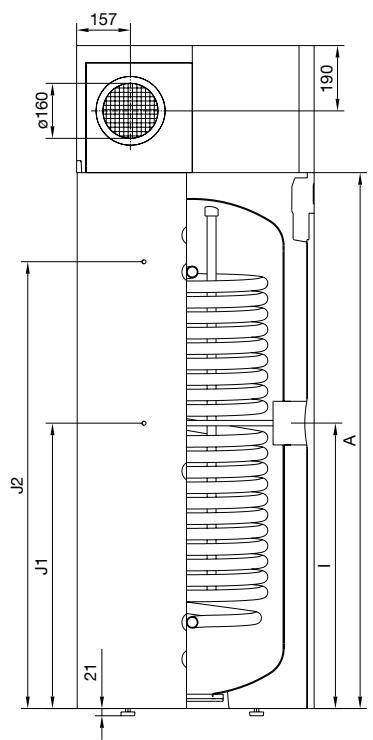

Bild 1: Anschluss- und Montagegröße des Behälters [mm]

INSTALLATION DER TEMPERATURFÜHLER

FÜR EXTERNE WÄRMEQUELLEN

Auf der linken Seite des Warmwasserspeichers wurden Kanäle angelegt (J1, J2), in die Temperaturfühler zur Regelung der Systemverbindung des Speichers mit externen Wärmequellen eingesetzt werden können. Maximaler Durchmesser des Fühlers beträgt 8 mm. Länge des Fühlerkanals beträgt 180 mm. Der Temperaturfühler wird in den Kanal eingesetzt und fixiert:

• Wenn Sie den Temperaturfühler höher anbringen als empfohlen, reagiert der Wärmeregler schneller, die Betriebszeiten der Umlaufpumpe werden kürzer und der Unterschied zwischen der Wassertemperatur im Speicher und dem Wärmekörper nach Abschalten des Wärmereglers wird größer, weswegen die Menge kleiner und die Temperatur des Wassers im Speicher niedriger wird.
• Wenn Sie den Temperaturfühler niedriger einsetzen als empfohlen, werden die Betriebszeiten der Umlaufpumpe länger und der Unterschied zwischen Heizkörpertemperatur und der im Speicher vorherrschenden Temperatur niedriger, weswegen die Menge größer und die Temperatur des Wassers im Heizkörper höher wird.

INSTALLATION DES WARMWASSERSPEICHERS

Der Warmwasserspeicher mit Wärmepumpe kann mit Raumluft oder gesteuerter Luft eingesetzt werden. Um einen Unterdruck im Gebäude zu vermeiden muss in die Räume genug frische Luft zugeführt werden. Die gewünschte Stufe des Luftflusses für ein Wohngebäude beträgt 0,5. Das bedeutet, dass die ganze Luftmenge im Gebäude alle 2 Stunden gewechselt wird.

Beim Betrieb mit Raumluft wird zum Erwärmen des Nutzwassers nur die Energie der Luft aus dem Raum eingesetzt. Der Warmwasserspeicher mit der Wärmepumpe kann in einem trockenen Raum, wo keine Frostgefahr besteht, falls möglich in der Nähe von anderen Wärmequellen, mit Temperaturen von 7 bis 35 °C und minimaler Größe von 20 m3 aufgestellt werden. Im Allgemeinen empfehlen wir einen ausreichend großen und luftigen Raum mit einer Temperatur zwischen 15 °C in 25 °C, was die optimalen Betriebsbedingungen für die Wärmepumpe ermöglicht. Bei der Auswahl des Raumes zur Aufstellung des Warmwasserspeichers mit Wärmepumpe ist neben den oben genannten Hinweisen auch besonders darauf zu achten, dass der ausgewählte Raum staubfrei ist, weil der Staub besonders schädigend auf die Funktion der Wärmepumpe wirkt. Weil es beim Betrieb mit Raumluft zu keinen Druckabfall kommt, kann es durchaus sinnvoll sein, die Geschwindigkeit des Ventilators von den eingestellten 60% auf 40% umzustellen (sehen Sie auch folgende Kapitel), um den Lärm zu mindern. Der Warmwasserspeicher mit Wärmepumpe ermöglicht verschiedene Variationen der Ein- und Ausgangsöffnungen (Bild 2). 0,5 m 0,4 m 0,5 m 0,5 m 0,4 m 0,5 m 0,4 m Für die Raumluft ist die beste Variante mit seitlichen Anschlüssen für die Zu- und Abfuhr der Luft, damit die Luft so wenig wie möglich vermischt wird. 0,4 m Bild 2: Verschiedene Variationen der Ein- und Ausgangsöffnung

BETRIEB MIT GESTEUERTER LUFT

Beim Betrieb mit gesteuerter Luft führt die Wärmepumpe die Luft aus anderen Räumen über das Rohrsystem ein und aus. Die Rohrleitung soll ausreichend wärmeisoliert werden, sodass es zu keiner Kondensatbildung kommt. Bei der Luftaufnahme von außen ist der Außenteil entsprechend mit einem Gitter zu decken, sodass keine größeren Staubteilchen oder Schnee in das Gerät eindringen. Um eine konstante und wirkungsvolle Leistung der Wärmepumpe zu gewährleisten, können Sie Richtungsklappen installieren. Sie nehmen die Luft aus dem Raum oder von außen auf und führen sie dann wieder zurück in den Raum oder nach außen. Die Mindesttemperatur der aufgenommenen Luft soll immer der Produktspezifikation entsprechen (sehen Sie die Tabelle mit technischen Eigenschaften).

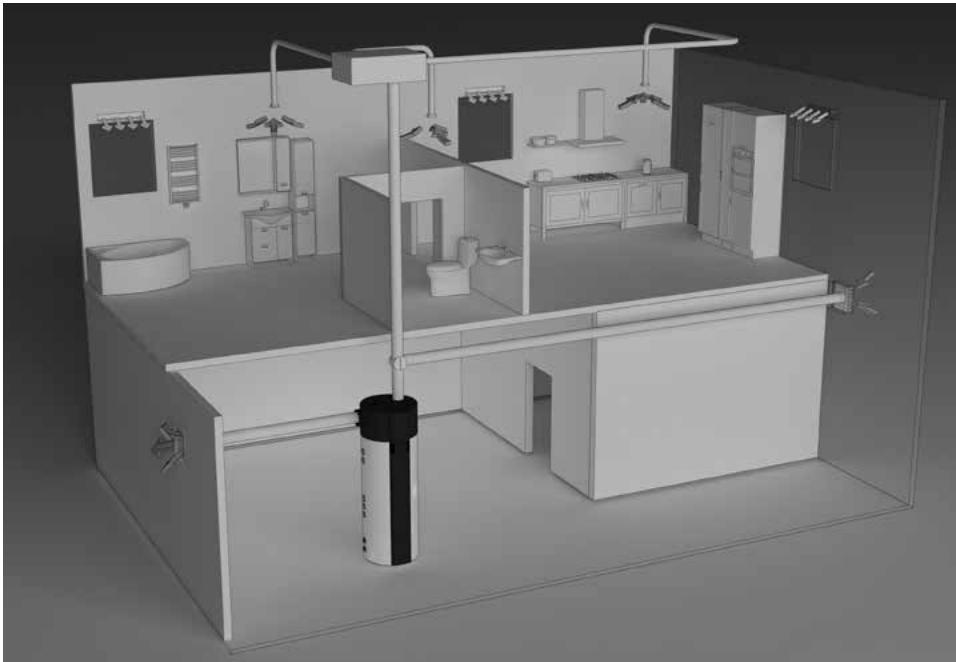

Bild 3: Betrieb mit gesteuerter Luft

BESTIMMUNG VON DRUCKABFALL BEIM ROHRLEITUNGSSYSTEM DER

LUFTZUFUHR BZW. -ABFUHR

Das Diagramm zeigt die folgenden Bereiche an:

• Hocheffektiver Bereich – großer Luftdurchfluss (über 300 m3/h) mit kleineren Druckabfällen (Montage ohne oder mit kurzen Kanälen) und der Einstellung des Ventilators bei 60 oder 80%.
• Arbeitsgebiet – mittelgroßer Luftdurchfluss (zwischen 200 und 300 m3/h) mit der Einstellung des Ventilators bei 40% minimalen Druckabfällen oder bei der Einstellung 60 bis 80% und Druckabfällen zwischen 50 und 300 Pa.
• Erweiterter Bereich erfasst eine breitere Vielfalt von Einstellungen und hohen Druckabfällen. Dieser Bereich darf nur benutzt werden, wenn die Lufttemperatur über 20°C beträgt. Wenn das nicht der Fall ist, wird die Effektivität schlechter.

Die Wärmepumpe ermöglicht verschiedene Variationen der Rohranschlüsse für die Ein- und Ausgangsluft. Es empfiehlt sich solche Anschlüsse zu verwenden, die die einfachste Verbindung des Gerätes mit dem Kanalsystem ermöglichen. Beim Planen des Rohrkanalsystems für die Luftzufuhr bzw. -abfuhr in die oder aus der Wärmepumpe ist die aerodynamische Charakteristik des Ventilators der Wärmepumpe von entscheidender Bedeutung, denn diese zeigt den verfügbaren Verlust des statischen Drucks. Die im Diagramm gezeigte aerodynamische Charakteristik ist als Druckabfall in Abhängigkeit vom Luftdurchfluss dargestellt. Der Arbeitspunkt des Ventilators der Wärmepumpe befindet sich bei 100 Pa des statischen Drucks bzw. beim Luftdurchfluss von 330 m3/h. Der noch annehmbare Abfall des statischen Drucks in der Luftrohrleitung ist bei unseren Wärmepumpen Δp= 100 Pa. Falls die Ausrechnungen höhere Druckabfälle anzeigen, kann die Geschwindigkeit des Ventilators erhöht werden. Die erhöhte Geschwindigkeit ist effektiv bis 80%, nach diesem Wert wird der Luftdurchfluss nicht größer, nur der Lärm, deswegen empfehlen wir diese Werte nicht.

80 % Hocheffektiver Bereich

Arbeitsbereich Erweiterter Bereich für höhere Umgebungstemperaturen

Luftdurchfluss [m3/h]

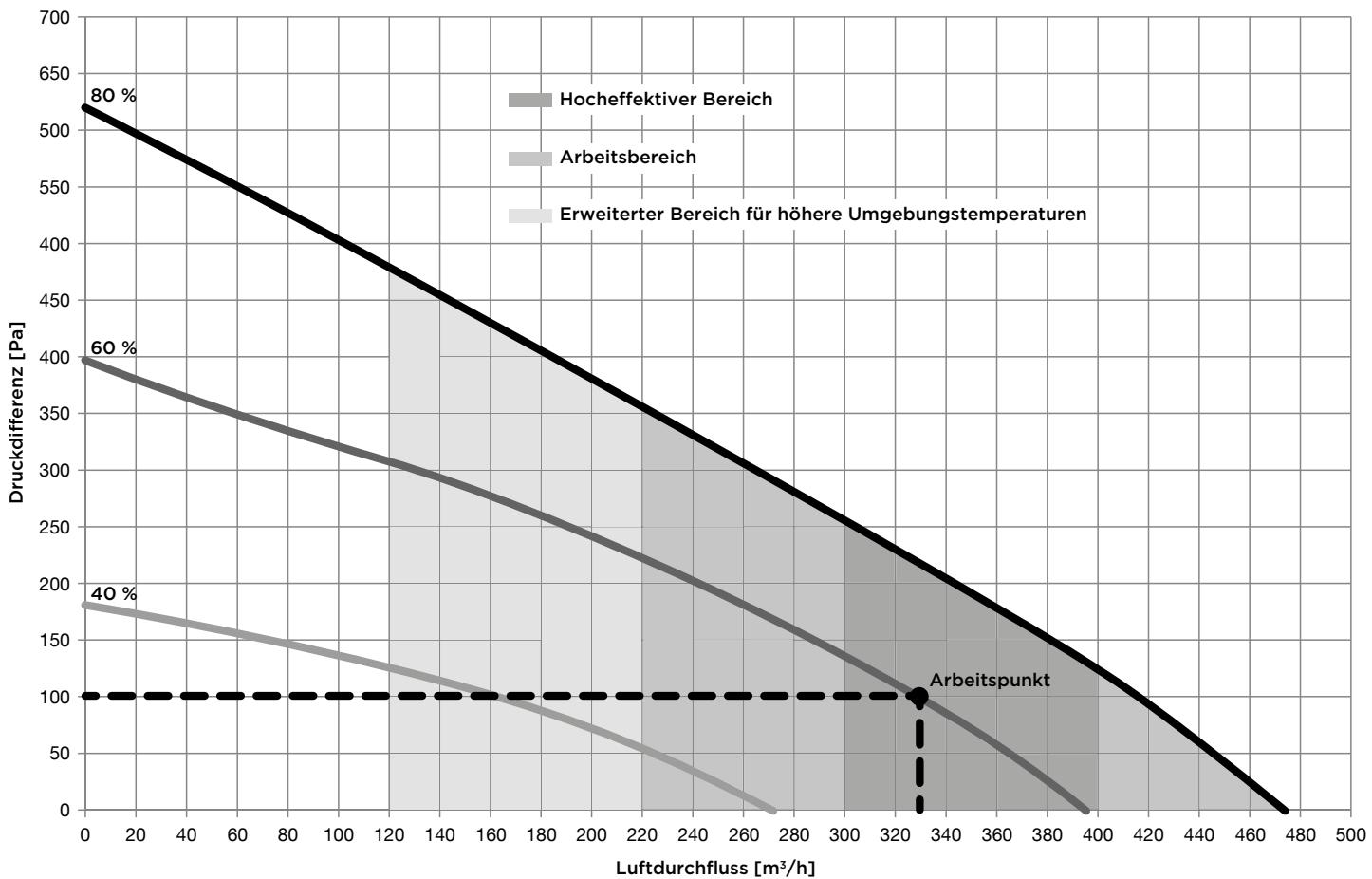

Bild. 4: Aerodynamische Charakteristik des Ventilators der Wärmepumpe Die Werte des gesamten Abfalls des statischen Drucks werden durch das Addieren von Verlusten einzelner im Luftrohrleitungssystem eingebauten Elemente berechnet. Die Werte des Abfalls des statischen Drucks einzelner Elemente (Abfall des statischen Drucks der Elemente beziehen sich auf einen Innendurchmesser von 150 mm) sind in der Tabelle angezeigt. øDN

Einzelne Elemente und deren Druckabfall Element Statistischer Druckabfall a) Bogen 90° 5 Pa b) Bogen 45° 3 Pa c) Flexibles Rohr 5 Pa/m d) Spirorohr 3 Pa/m e) Sauggitter 25 Pa f) Dachöffnung für die Abluft 10 Pa Bild 5: Darstellung der Grundelemente für die Luftzufuhr bzw. -abfuhr Die Berechnungen der Druckabfälle sind nur informativ. Für eine genaue Berechnung des Luftflusses muss eine detaillierte Charakteristik der eingebauten Elemente vorgelegt werden oder Sie wenden sich an Ihren Projektanten. Nach der Ausführung soll der Durchfluss auch gemessen werden. Die Gesamtverluste des statischen Drucks werden durch das Addieren von Verlusten einzelner im Luftrohrleitungssystem eingebauten Elemente berechnet. Der empfohlene Nominalbetrieb ist bei einem gesamten Druckabfall von ca. 100 Pa. Bei einem kleineren Durchfluss fallen die COP-Werte. Beispiel einer Berechnung Zahl der Elemente Δp (Pa) ΣΔp (Pa) Bogen 90°

Dachöffnung für die Abluft

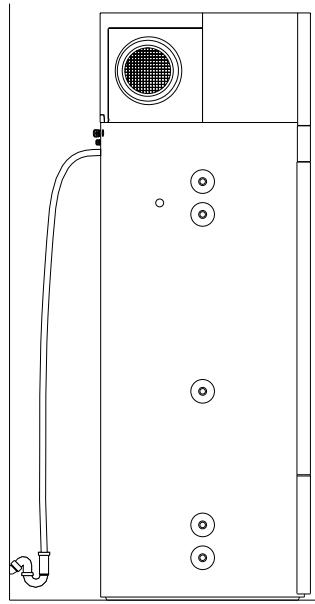

nschluss der Wärmepumpe an die Rohrleitung der Dunstabzugshaube oder der Luftabfuhr aus mehreren kleineren Wohneinheiten oder Apartments ist nicht erlaubt. Beim Betrieb der Wärmepumpe kommt es im Aggregat zur Kondensatbildung. Das anfallende Kondensat ist durch das flexible Abflussrohr Ø16 mm an der Rückenseite der Wärmepumpe abzuleiten. Die Menge des Kondensats hängt von der Lufttemperatur und der Luftfeuchtigkeit ab.

Bild 6: Anschluss an die Wasserleitung – Ableitung des Kondensats

Zur Lärm- und Vibrationsminderung des eingebauten Ventilators sind die folgenden Masnahmen zu berücksichtigen, damit die Nachbarräume (Schlafräume, Wohnräume) nicht durch die Betriebsgeräusche und Vibrationen, die durch die Wände übertragen werden, gestört werden:

• Einbau von flexiblen Verbindungen für die hydraulischen Anschlüsse
• Einbau des flexiblen Rohrs für die Rohrleitung der Ab-/Zuluft
• Schwingungsisolierung für die Wandöffnungen
• Schalldämpfer für Ab-/Zuluft
• Rohrleitungen für Ab-/Zuluft mit Schwingungsisolatoren befestigen
• Schwingungsisolierung des Bodens
• Anwendung von Stellfüßen.

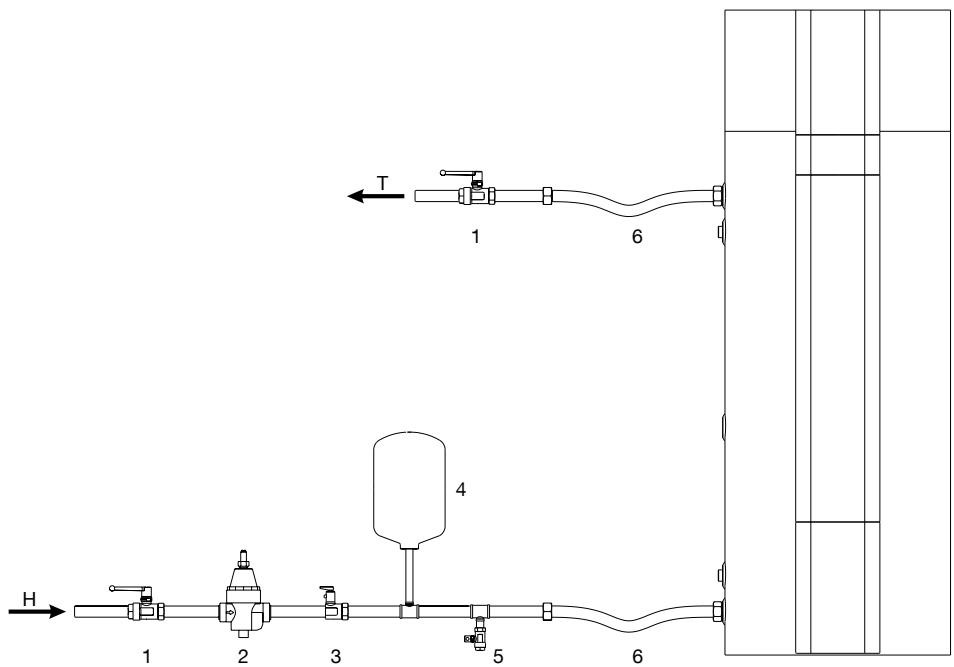

ANSCHLUSS AN DIE WASSERLEITUNG

Der Anschluss an die Wasserleitung erfolgt durch die markierten Anschlüsse aus dem vorherigen Kapitel. Aus Sicherheitsgründen ist am Zulaufrohr unbedingt ein Sicherheitsventil anzubringen, das den Druckanstieg im Kessel um mehr als 0,1 MPa (1 bar) über Nominaldruck verhindert. Der Ablauf aus dem Sicherheitsventil muss zum atmosphärischen Druck geöffnet sein. Die einwandfreie Funktion des Sicherheitsventils müssen Sie regelmäßig kontrollieren und nach Bedarf Kalk entfernen und eine eventuelle Blockade des Ventils beseitigen. Bei der Kontrolle müssen Sie den Ablauf aus dem Sicherheitsventil öffnen (mit einem Hebel oder einer Schraubenmutter – abhängig von dem Typ) und dabei muss aus der Ausgangsdüse des Ventils Wasser rausfließen, was bedeutet, dass das Ventil einwandfrei ist. Beim Erwärmen des Wassers steigt der Wasserdruck im Kessel bis zu der am Sicherheitsventil eingestellten Grenze. Da das Wasser nicht zurück ins Leitungssystem kann, können Wassertröpfchen aus der Ablauföffnung des Sicherheitsventils austreten. Das Tropfwasser wird über einen Auffang, der unter dem Sicherheitsventil anzubringen ist, in das Abflusssystem geleitet. Das Abflussrohr, das sich unterhalb des Ventilablaufs befindet, ist geradlinig nach unten und in frostfreier Umgebung anzubringen. Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Sicherheitsventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem ein Expansionsbehälter am Zulaufrohr des Warmwasserbereiters eingebaut wird. Das Volumen des Expansionsbehälters beträgt mindestens 5% des Speichervolumens. Der Warmwasserspeicher kann ohne Reduktionsventil an das Hauswasserleitungssystem angeschlossen werden, wenn der Druck im System niedriger als der vorgeschriebene Druck auf dem Produktschild ist. Sollte dies nicht der Fall sein, muss ein Druckreduktionsventil eingebaut werden, damit der Druck beim Wasserzulauf in den Warmwasserbehälter den Nennwert nicht übersteigt.

Druckreduktionsventil

Sicherheits-Sperrventil 4 Expansionsbehälter

H Kaltwasser T Warmwasser

Bild 7: Geschlossener (Druck-)System

ie Wärmepumpe darf nicht im Betrieb sein, wenn im Warmwasserspeicher kein Wasser ist. Der Aggregat kann dabei beschädigt werden!

ANSCHLUSS AN ANDERE WÄRMEQUELLEN

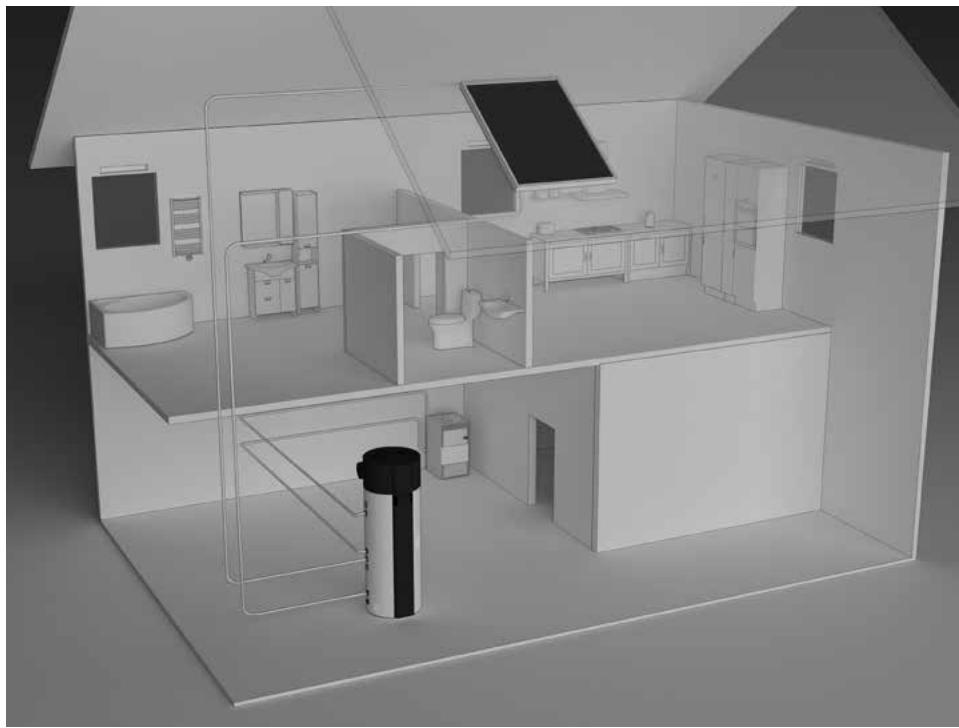

Der Warmwasserspeicher mit Wärmepumpe ermöglicht die Aufbereitung von Sanitärwasser über ein oder zwei Wärmetauscher mit unterschiedlichen Energiequellen (z. B. Zentralheizung, Sonnenenergie usw.).

Verbindungsmöglichkeiten mit unterschiedlichen Wärmequellen zeigen die unteren Skizzen an. Bild 8: Anschluss an andere Wärmequellen alls die Temperatur der zusätzlichen Wärmequelle bei der Wasserzirkulation durch den Wärmeübertrager absinkt, kann es zu einer unkontrollierten Wärmeentnahme aus dem Warmwasserspeicher kommen. Beim Anschluss an die anderen Wärmequellen ist die richtige Ausführung der Temperaturregulierung der zusätzlichen Wärmequelle notwendig. eim Anschluss an die Solarempfänger als die äußere Wärmequelle muss das Aggregat der Wärmepumpe ausgeschaltet werden, sonst kann die Kombination von beiden Quellen das Sanitärwasser überhitzen, was einen zu hohen Druck verursachen kann. Zirkulationsleitung verursacht zusätzliche Wärmeverluste im Warmwasserspeicher.

ANSCHLUSS AN DAS STROMVERSORGUNGSNETZ

Für den Anschluss des Warmwasserspeichers mit Wärmepumpe brauchen Sie eine Steckdose, die für eine Belastung von 16 A geeignet ist. Der Anschluss der Wärmepumpe an das Stromversorgungsnetz ist im Einklang mit den Standards für die Stromversorgung durchzuführen. Zwischen der Wärmepumpe und dem Netzwerk muss eine Anlage für die Trennung von Polen des Stromversorgungsnetzes im Einklang mit den nationalen Installationsvorschriften eingebaut werden. QUART ZEICHENERKLÄRUNG T1 Schaltleiste

PV-Funktion 4 Ventilator 1000W

5 Heizkörper (2 x 1000W) 6 Wärmesicherung

Mg-Anode 8 LCD-Bildschirm

9 Erdung des Gehäuses (Beim Metallgehäuse)

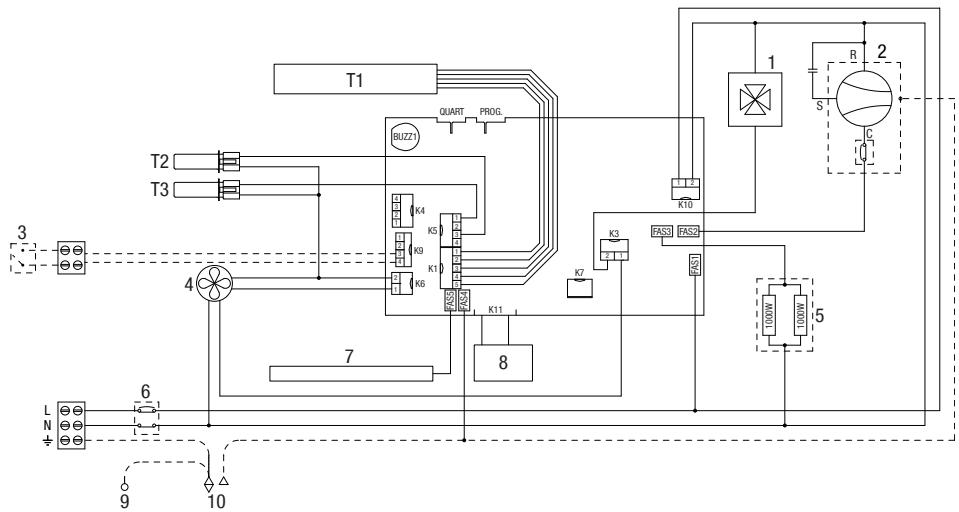

Bild 9: Elektroschaltbild

10 Erdung des Kessels

BEDIENUNG DER WÄRMEPUMPE

Die Wärmepumpe wird mit dem LCD-Bildschirm mit einer berührungsempfindlichen Oberfläche (Bild 10) gesteuert. Wenn Sie den Bildschirm berühren, erleuchtet er. Danach werden die Steuerungsfelder am Bildschirm aktiv. Nach dem Anschluss der Wärmepumpe an das elektrische Spannungsnetz und die Wasserleitung und nachdem es mit Wasser befüllt wurde, ist das Gerät funktionsbereit. Die Wärmepumpe erwärmt das Wasser von 10°C–65°C. Von 65°C–75°C wird das Wasser mit dem elektrischen Heizkörper erwärmt.

Anzeige der PV-Funktion

Einschaltung der Belüftung / des Ersatzregimes

Anzeige des Ersatzregimes

ZEICHENERKLÄRUNG 4 Anzeige von Funktionsstörungen, Eingang zum Service-Menü

5 Anzeige und Einstellung von Temperatur in °C 6 Einschaltung und Einstellung des UrlaubProgramms

Anzeige des Wochentages (1.. Montag, …, 7.. SO) 8 Reduzierung des Wertes 9 Ein-/Ausschaltung der Wärmepumpe

10 Erhöhung des Wertes 11 Einschaltung und Einstellung der Zeit-Programme 12 Anzeige und Einstellung der Zeit

13 Einschaltung der TURBO-Erwärmung 14 Anzeige der Operation des Heizkörpers 15 Einschaltung des höchsten Temperaturniveaus

16 Anzeige der Operation des Kompressors 17 Anzeige der Operation der Antilegionellenfunktion 18 Anzeige der Menge von Warmwasser 19 Anzeige für Enteisung

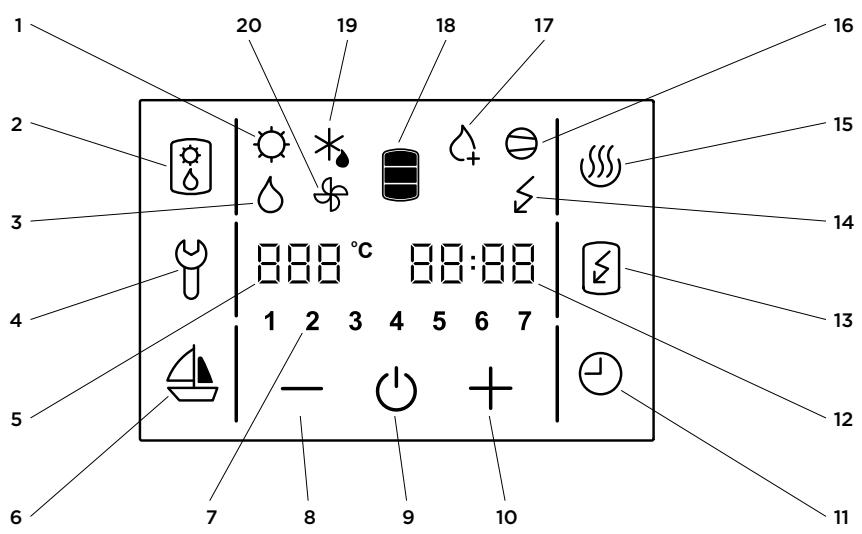

20 Anzeige der Operation des Ventilators Bild 10: Steuerungsbildschirm Ein-/Ausschaltung der Wärmepumpe

• Für die Einschaltung der Wärmepumpe drücken Sie das Symbol in Feld 9. Zuerst wird der Ventilator eingeschaltet, der 1 Minute lang läuft (Symbol 20 wird angezeigt). Wenn die Temperatur der Eingangsluft geeignet ist, wird noch der Kompressor eingeschaltet und die Wärmepumpe funktioniert im Normalregime (Symbole 16 und 20 werden angezeigt). Die Wärmepumpe ist eingeschaltet, Bildschirm ist nicht erleuchtet. Nach 60 Sekunden nach der letzten Betätigung des Bildschirms wird die Beleuchtung ausgeschaltet, was auf die Funktion der Wärmepumpe keinen Einfluss hat. Wenn Sie den Bildschirm berühren, erleuchtet er wieder. Für die Einschaltung bei niedrigeren Temperaturen sehen Sie "Operation bei niedrigen Temperaturen".
• Mit einem längeren Druck auf das Feld 9 wird die Wärmepumpe ausgeschaltet.
• Das Gerät ist ausgeschaltet, am Bildschirm wird nur Feld 9 angezeigt. (Wenn Sie die Wärmepumpe für eine längere Zeit ausschalten, lassen Sie das Wasser ausfliesen, damit es nicht erfrieren kann). Schutz beim Stromausfall Im Fall eines Stromausfalls bleiben die Einstellungen ein paar Stunden gespeichert. Nach der Wiedereinschaltung funktioniert die Wärmepumpe in demselben Regime als vor dem Stromausfall. Operation bei niedrigen Temperaturen

Zuerst wird der Ventilator eingeschaltet, der 1 Minute lang läuft (Symbol 20 wird angezeigt). Wenn die Temperatur der Eingangsluft unter -7°C liegt, wird der Ventilator ausgeschaltet. Für die Erwärmung des Sanitärwassers wird der Heizkörper eingeschaltet. Die Wärmepumpe funktioniert in dem Reserveregime (Symbol 14 wird angezeigt). Die Möglichkeit einer Umschaltung zum Normalregime wird zyklisch überprüft. Wenn die Temperatur der Eingangsluft über -7°C liegt, schaltet die Wärmepumpe zum Normalregime um (Symbole 16 und 20 werden angezeigt). Der Heizkörper wird ausgeschaltet. Wärmepumpe ist eingeschaltet, Bildschirm ist nicht erleuchtet. Bei niedrigen Temperaturen wird bei Bedarf der Entfrostung-Zyklus des Verdampfers gestartet. Am Bildschirm wird Symbol 19 angezeigt. Felder 2, 4, 6, 11, 13 und 15 sind nicht aktiv. Entfrostung dauert so lange, bis die Bedingungen für eine normale Operation der Wärmepumpe erreicht sind. Nach einer erfolgreichen Entfrostung schaltet die Wärmepumpe zum Normalregime um (Symbole 16 und 20 werden angezeigt). Wenn die Entfrostung nicht erfolgreich ist, meldet der Kontroller einen Fehler. Feld 4 am Bildschirm fängt an zu blinken und Warnsignale werden ausgelöst. Im Feld 12 wird das Fehler E247 angezeigt und die Wärmepumpe schaltet automatisch auf die Erwärmung mit dem Heizkörper um. Auf dem Bildschirm wird Symbol 14 angezeigt. Die Anzeige des Fehlercodes kann jederzeit gelöscht werden mit einem Druck auf Feld 4. Im Feld 12 wird wieder die Zeit angezeigt.

Einstellung der Zeit und des Wochentages

Drücken und halten Sie Feld 12 bis im Feld 7 die blinkende Nummer des Wochentages angezeigt wird. Mit Feldern + und – stellen Sie den Wochentag ein (1.. Montag, …, 7.. Sonntag). Drücken Sie noch mal auf Feld 12 (eine blinkende Anzeige von Stunden wird angezeigt). Mit Feldern + und – stellen Sie die Stunden ein (mit einem längeren Druck auf + oder – geht die Auswahl schneller). Drücken Sie noch mal auf Feld 12. Eine blinkende Anzeige von Minuten wird angezeigt. Mit Feldern + und – stellen Sie die Minuten ein (mit einem längeren Druck auf + oder – geht die Auswahl schneller). Drücken Sie noch mal auf Feld 12, um die Einstellungen zu speichern, oder warten Sie bis Feld 12 aufhört zu blinken.

15 - Einschaltung der HOT-Funktion

13 - Einschaltung der TURBO-Funktion

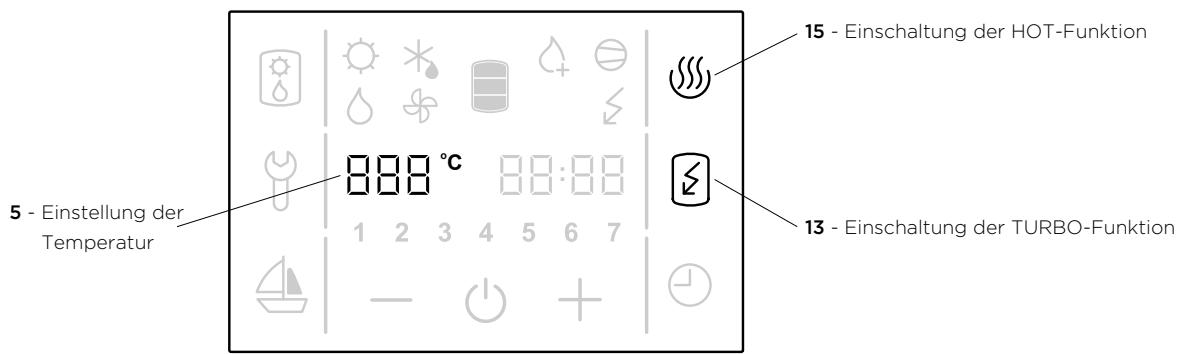

Bild 11: Einstellung der Temperatur, Einschaltung der TURBO- und HOT-Funktion Einstellung der Temperatur

• Drücken Sie auf Feld 5 (die blinkende Temperaturanzeige erscheint).
• Mit Feldern + und – stellen Sie die Temperatur zwischen 10 und 75 °C˝an – die voreingestellte Temperatur ist 55 °C.
• Drücken Sie noch mal auf Feld 5, um die Einstellungen zu speichern, oder warten Sie bis Feld 5 aufhört zu blinken. Nach ein paar Sekunden wird die aktuelle Temperatur angezeigt. Die empfohlene Temperatureinstellung für einen normalen Betrieb bei minimalen Anforderungen ist zwischen 45 und 55°C. Höhere Temperaturen sind nicht empfohlen, weil dabei die Effektivität (COP) schlechter und die Erwärmungszeiten länger werden bzw. die Gesamtnummer der Betriebsstunden wird höher.
• Bei einem Stromausfall bleibt die letzte Einstellung gespeichert. Einschaltung der TURBO-Funktion

• Falls Sie in einer kurzen Zeit mehr warmes Wasser brauchen, als es die Wärmepumpe normallerweise erwärmen kann, drücken Sie auf Feld 13 um die TURBO-Funktion einzuschalten. So werden gleichzeitig die Wärmepumpe und der elektrische Heizkörper aktiviert. Am Bildschirm werden Symbole 14, 16 und 20 angezeigt. Wenn die Temperatur 55°C erreich wird, schaltet die Wärmepumpe die TURBO-Funktion aus und geht zurück zu den vorherigen Einstellungen. Einschaltung der HOT-Funktion

• Falls Sie das Wasser auf die maximale Temperatur von 75°C erwärmen wollen, drücken Sie auf Feld 15. Die Wärmepumpe erwärmt das Wasser bis 55°C. Am Bildschirm werden Symbole 16 und 20 angezeigt. Wenn die Temperatur im Kessel 55°C erreicht, wird der Heizkörper eingeschaltet, der das Wasser dann bis 75°C erwärmt. AM Bildschirm wird Symbol 14 angezeigt. Wenn die Temperatur 75°C erreicht wird, schaltet die Wärmepumpe die HOT-Funktion aus und geht zurück zu den vorherigen Einstellungen. Anzeige der Menge von Warmwasser in der Wärmepumpe

Feld 18 zeigt die folgenden Symbole an:

- kein warmes Wasser

- kleinere Menge von Warmwasser

- größere Menge von Warmwasser

Einstellung des Urlaub-Programms Im Urlaub-Programm stellen Sie die Anzahl von Tagen an (maximal 100), in denen die Wärmepumpe nur die Mindesttemperatur des Wassers aufrechterhält (ungefähr 10 °C). Drücken und halten Sie Feld 6 (Felder 5 und 6 fangen an zu blinken). Mit Feldern + und – stellen Sie die Urlaubstage ein, die im Feld 5 angezeigt werden. Drücken Sie noch mal auf Feld 6, um die Einstellungen zu speichern, oder warten Sie bis Feld 6 aufhört zu blinken. Falls Sie die Einstellung 0 eintragen, dann übergeht die Wärmepumpe nach der Bestätigung in die Normalfunktion, Feld 6 wird nicht mehr erleuchtet.

• Nachdem die eingestellten Urlaubstage vergehen, geht die Wärmepumpe zurück zu den vorherigen Einstellungen, Feld 6 wird nicht mehr erleuchtet.

Einstellung des Zeitprogramms Bei dem Zeitprogramm stellen Sie die Zeiten der Ein- und Ausschaltungen der Wärmepumpe ein. Bei jeder Kombination von Zeitintervallen können bis drei Zeitperioden eingestellt werden, in denen die Wärmepumpe das Wasser nicht erwärmt. a) Einstellung der Zeitperioden

• Drücken und halten Sie Feld 11 (Felder 7 und 11 fangen an zu blinken).
• Mit Feldern + und – wählen Sie eine von drei möglichen Kombinationen des Zeitprogramms: - Zeitprogramm für die ganze Woche (im Feld 7 blinken die Nummern von 1 bis 7), - Zeitprogramm für die Perioden von Montag bis Freitag und von Samstag bis Sonntag (im Feld 7 blinken die Nummern 1 bis 5 und dann die Nummern 6 und 7), - Zeitprogramm für einzelne Tage (im Feld 7 blinken einzelne Nummern von 1 bis 7).
• Für die Einstellung der Zeit drücken Sie Feld 12.
• Im Feld 5 wird „1OF“ angezeigt, Feld 12 blinkt.
• Mit Feldern + und – stellen Sie die Zeit der Ausschaltung der Wärmepumpe ein.
• Drücken Sie noch mal auf Feld 12.
• Im Feld 5 wird „1ON“ angezeigt, Feld 12 blinkt.
• Mit Feldern + und – stellen Sie die Zeit der Einschaltung der Wärmepumpe ein.
• Wenn Sie dann noch mal auf Feld 12 drücken, können Sie nach dem oben beschriebenen Vorgang auch die zweite und die dritte Periode einstellen.
• Drücken Sie noch mal auf Feld 12, um die Einstellungen zu speichern, oder warten Sie bis Feld 6 aufhört zu blinken. Drücken Sie noch mal auf Feld 12. b) Ein- und Ausschalten des Timers

• Drücken Sie auf Feld 11, um das eingestellte Zeitprogramm zu aktivieren.
• Die Wärmepumpe erwärmt das Wasser in den ON-Perioden (bis zu der eingestellten Temperatur) und wird in den OFF-Perioden ausgeschaltet.
• Drücken Sie noch mal auf Feld 11 um das Zeitprogramm zu deaktivieren.

30N Bild 12: Zeitperioden Einstellungen des Ventilators Wenn der Druckabfall eingestellt ist, wählen Sie die Funktion des Ventilators. Damit stellen Sie die Geschwindigkeit des Ventilators ein. Die entsprechende Funktion wählen Sie mithilfe des Diagramms (Bild 12), das die aerodynamischen Eigenschaften des Ventilators in Abhängigkeit von dem Luftfluss und dem Druckabfall in der Rohrleitung anzeigt. Lärm

Mit höheren aerodynamischen Eigenschaften wird auch der Lärm größer. Bei aerodynamischen Eigenschaften zwischen 80% und 100% ist ein erhöhtes Lärmniveau wahrzunehmen. Struktur der Serviceniveaus Bild 13 zeigt die Struktur der Einteilung der Serviceniveaus.

• Benutzerniveau (ohne Code)

:00 Version des Programmcodes :21 Einstellung der Geschwindigkeit des Ventilators 20, 25, ..., 95, 100 :27 Einstellung für niedrige Temperaturen YES/NO :34 Einstellung der PV-Funktion YES/NO :40 Einstellung der Lüftung YES/NO

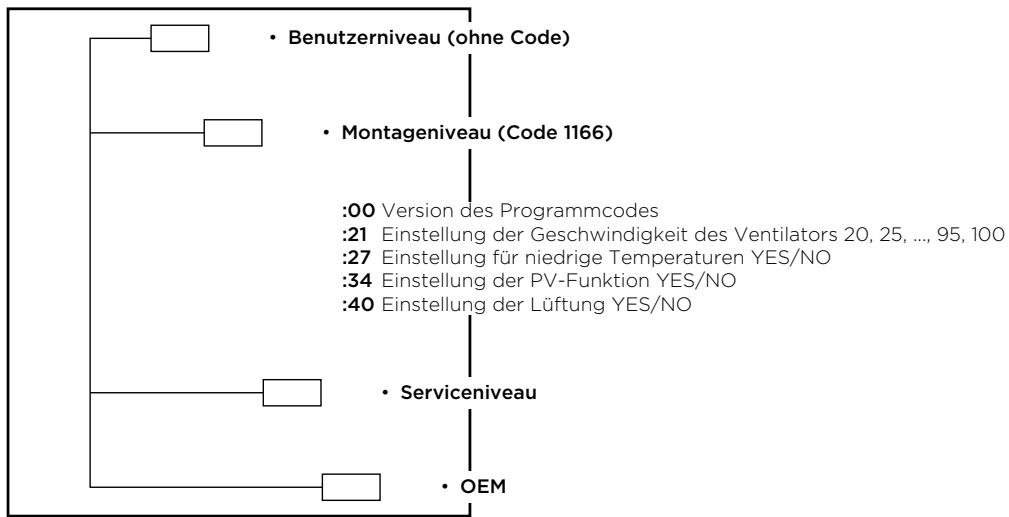

• OEM Bild 13: Struktur der Einteilung der Serviceniveaus Zugang zum Serviceniveau

• Drücken und halten Sie Feld 4 am Bildschirm (Bild 14), um die Serviceregime-Funktion einzuschalten.
• Der Zugangsmenü mit der Innschrift „Code“ erscheint im Feld CLOCK, für die Eintragung des Codes (Felder FN1, FN2, FN3, FN4, FN5 und FN6 dienen Nummern 1, 2, 3, 4, 5, 6 für die Eintragung des Codes). FN1 FN4

CLOCK STBY PLUS FN5 FN6 Bild 14: Felder auf dem Bildschirm

• Wenn 10 s kein Feld gedrückt wird, wechselt die Wärmepumpe automatisch zurück zum vorherigen Modus.
• Wenn ein falscher Code eingetragen wird, wird das Eingangsmenü automatisch geschlossen.
• Nachdem der richtige Code eingetragen wird, zeigt sich der erste Parameter an, wobei die rechte Nummer die Nummer des Parameters und die linke Nummer der Wert des Parameters ist.
• Der erste Parameter :00 ist die Version des Programmcodes und ist nur informativ.
• Wenn Sie auf die rechte Nummer drücken (das Feld CLOCK auf dem Bild 14), kommen Sie zum nächsten Parameter. Montageniveau (Code 1166)

Nachdem der richtige Code eingetragen wird, werden die folgenden Parameter zugänglich: :00 Version des Programmcodes :21 Einstellung der Geschwindigkeit des Ventilators 20, 25, ..., 95, 100 :27 Einstellung für niedrige Temperatur YES/NO :34 Einstellung der PV-Funktion YES/NO :40 Einstellung der Lüftung YES/NO Einstellung der Geschwindigkeit des Ventilators (Parameter :21)

Wählen Sie Parameter :21, mit Feldern (+) und (-) und stellen Sie die Geschwindigkeit des Ventilators ein (20-100%). Auf der linken Seite (Feld 5) wird der Wert der Einstellung angezeigt. Nachdem die Geschwindigkeit eingestellt ist, warten Sie, bis die Einstellung automatisch gespeichert wird, oder drücken Sie auf Feld 4.

Einstellung des Regimes für niedrige Temperaturen (Parameter :27) Wählen Sie Parameter :27, mit Feldern (+) und (-) und wählen Sie das Temperaturregime der Wärmepumpe, abhängig von der Ausführung der Wärmepumpe. Das Regime für niedrige Temperaturen kann nur gewählt werden, wenn die Wärmepumpe das ermöglicht!**** Auf der linken Seite (Feld TEMP) wird die Einstellung angezeigt: Yes – Ausführung der Wärmepumpe, Temperaturregime bis -7°C, System mit 4-Wege-Ventil No – Ausführung der Wärmepumpe, Temperaturregime bis 7°C, System ohne 4-Wege-Ventil Einstellung der PV-Funktion (Fotovoltaik) (Parameter :34) Yes – Funktion ist aktiviert No – Funktion ist deaktiviert

Einstellung der Lüftung (Parameter :40) Yes – Funktion ist aktiviert No – Funktion ist deaktiviert Antilegionellenfunktion

• Nur aktiv, wenn die Wärmepumpe läuft. Wenn aktiv, wird Symbol 17 angezeigt.
• Automatische Einschaltung: nach Bedarf um 24:00h, alle 14 Tage der Aktivität der Wärmepumpe.
• Die Antilegionellenfunktion kann auch manuell mit einem Druck auf Feld 15 eingeschaltet werden. Lüftung Einschaltung der Funktion mit einem kurzen Druck auf Feld 2. Die Funktion wird nach 30 Minuten automatisch ausgeschaltet. Wenn Sie das Feld noch mal kurz drücken, wird die Funktion ausgeschaltet. Wenn Sie die Wärmepumpe mit dem Knopf on/off ausschalten, wird auch die Funktion ausgeschaltet. Falls es zu einem Stromausfall kommt, wird die Lüftungsfunktion danach wieder fortgesetzt, bis der ganze Zyklus von 30 Minuten abläuft.
• Bei einem Fehler wird die Funktion ausgeschaltet.
• Die Lüftungsfunktion kann nicht eingeschaltet werden: - Wenn es zu einem Fehler kommt; - Wenn die Antilegionellenfunktion aktiv ist; - Während der Entfrostung.
• Symbol 2 ist aktiv und wird angezeigt.

• Einschaltung der Funktion mit einem längeren Druck auf Feld 2.
• Beim Reserveregime werden Heizkörper eingesetzt. Das Reserveregime wird eingeschaltet, wenn es zu einem Fehler des Aggregates kommt. Die Heizkörper erwärmen das Wasser bis zu der eingestellten Temperatur.
• Die Funktion wird mit einem erneuten längeren Druck auf Feld 2 ausgeschaltet.
• Symbol 3 wird angezeigt.
• Falls das Reserveregime eingeschaltet wird, muss sofort der Kundendienst kontaktiert werden. Standanzeige Antilegionellenfunktion:
• Funktion eingeschaltet – Kontrollfeld 17 wird angezeigt
• Funktion ausgeschaltet – Kontrollfeld 17 wird nicht angezeigt Elektrischer Heizkörper:
• Heizkörper eingeschaltet – Kontrollfeld 14 wird angezeigt
• Heizkörper ausgeschaltet – Kontrollfeld 14 wird nicht angezeigt Wärmepumpe:
• Wärmepumpe erwärmt das Wasser – Kontrollfeld 16 wird angezeigt
• Wärmepumpe erwärmt nicht das Wasser – Kontrollfeld 16 wird nicht angezeigt Ein-/Ausschaltung:
• Wärmepumpe ist eingeschaltet – Neben Kontrollfeld 9 werden auch andere Felder angezeigt
• Wärmepumpe ist ausgeschaltet – Nur Feld 9 wird angezeigt

• Funktion ist eingeschaltet – Kontrollfeld 19 wird angezeigt
• Funktion ist ausgeschaltet – Kontrollfeld 19 wird nicht angezeigt Ein-/Ausschaltung des Ventilators:
• Ventiltor ist aktiv – Kontrollfeld 20 wird angezeigt
• Ventilator ist nicht aktiv – Kontrollfeld 20 wird nicht angezeigt Einschaltung der Lüftung (kurzer Druck auf Feld 2):
• Lüftung ist eingeschaltet – Kontrollfeld 2 wird angezeigt

Einschaltung des Reserveregimes (längerer Druck auf Feld 2):

• Reserveregime ist eingeschaltet – Kontrollfeld 3 wird angezeigt
• Reserveregime ist ausgeschaltet – Kontrollfeld 3 wird nicht angezeigt PV-FUNKTION (PHOTOVOLTAIC)

Im Fall eines spannungsfreien Kontakts zwischen Klammer 1 und 2 ist die PV-Funktion aktiv (Bild 17). Im Fall eines spannungsfreien Kontakts zwischen Klammer 1 und 2 wird auf dem Bildschirm Feld 1 angezeigt. Für die Schließung des spannungsfreien Kontakts muss mit der Fotovoltaik 800W elektrischer Leistung gewährleistet werden. Standardmäßig ist die Funktion nicht aktiv. Die Funktion kann in dem Montagemenü mit der Einstellung von Parameter 34 aktiviert werden. Diese Funktion hat Priorität vor dem Zeitprogramm! Die Funktion hat keinen Einfluss auf die Sicherheitseinschaltung. Bei der aktiven Antilegionellenfunktion wird die Antilegionellenfunktion ausgeführt unbeachtet des Zustands des Kontakts. Wirkung der Funktion (wenn die Funktion aktiv ist):

• Der Kontakt ist hergestellt und der Betrieb der Wärmepumpe wird erlaubt. Die Wärmepumpe erwärmt das Wasser bis zu der Maximaltemperatur der Wärmepumpe (sehen Sie die technische Tabelle). Der Heizkörper wird nicht aktiviert.
• Der Kontakt ist nicht hergestellt und der Betrieb der Wärmepumpe wird erlaubt. Die Wärmepumpe erwärmt das Wasser bis 40°C. Öffnung des EPP-Servicedeckels Modele PAW- DHWM300A /AE

1. An der unteren Seite ziehen und entfernen wir den kürzeren Teil des EPP-Servicedeckels.

2. An der unteren Seite ziehen und entfernen wir den längeren Teil des EPP-Servicedeckels.

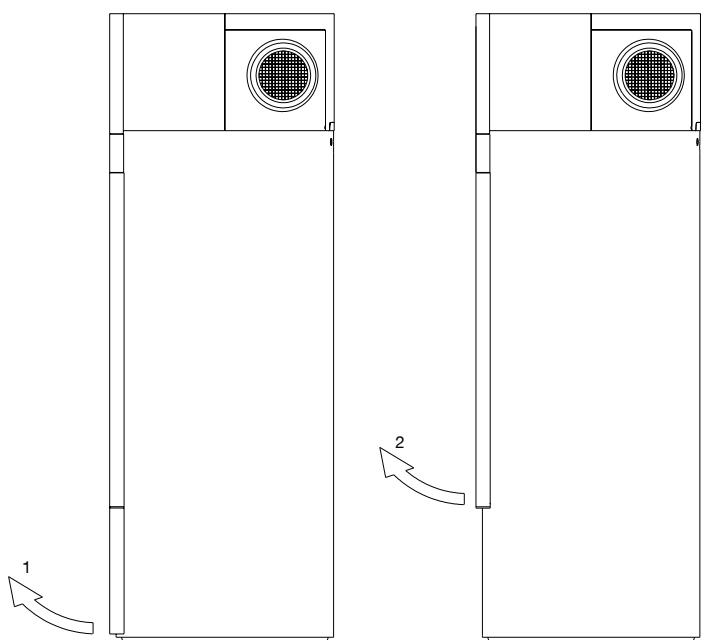

Anbringung in umgekehrter Reihenfolge. Modelle PAW-DHWM200A Sehen Sie Punkt 2, die bei Modellen PAW-DHWM300 angeführt ist.

Bild 15: Öffnung des EPP-Servicedeckels

Anschluss des PV-Moduls (Fotovoltaik)

Die Verbindung zwischen dem PV-Modul und der Wärmepumpe kann nur von einem dazu spezialisierten Experten durchgeführt werden. Auf der Rückseite der Wärmepumpe, unter der Seilverbindung, befindet sich der Anschluss für die PV-Funktion. Die Position des Anschlusses wird im Bild 16 dargestellt. Für den Anschluss benutzen Sie eine Seilverbindung mit Leitern von mindestens 0,5 mm2 Querschnitt (H05VV-F 2G 0,5 mm2) und mit einem maximalen Außendurchmesser von 10 mm. Der EPPServicedeckel muss dafür entfernt werden (sehen Sie das vorherige Kapitel). Bild 16: Position des Anschlusses für die PV-Funktion (Fotovoltaik) Verbinden Sie die Seilverbindung mit der Reihenklemme unter der Steuereinheit. Der Anschluss ist mit „PV“ markiert. Benutzen Sie Positionen 1 und 2.

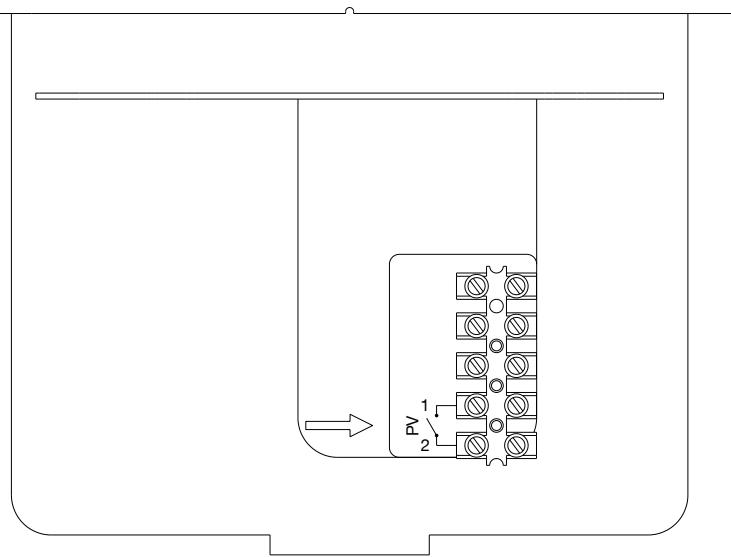

Bild 17: Anschluss des PV-Moduls (Fotovoltaik)

GEBRAUCH UND WARTUNG

Nachdem der Warmwasserspeicher mit Wärmepumpe an das Wassersystem sowie auch an die anderen Heizungsquellen angeschlossen wurde, ist er funktionsbereit. Falls die Gefahr besteht, dass das Wasser im Warmwasserspeicher erfrieren könnte, ist das Wasser aus dem Speicher zu entleeren. Dafür öffnen Sie den Heißwasser-Hahn an einer der Mischbatterien des Warmwasserspeichers. Das Wasser ist durch das dazu vorgesehene Auslassventil am Eingangsrohr zu entleeren.

Das Gehäuse des Warmwasserspeichers reinigen Sie mit einer milden Waschmittellösung. Verwenden Sie keine Verdünnungs- und grobe Reinigungsmittel. Wenn die Wärmepumpe Staub ausgesetzt ist, können die Lamellen des Verdampfers ziemlich schnell verstopft werden, was sich nachteilig auf den Betrieb der Wärmepumpe auswirkt. Durch regelmäßige Kontrollen werden eine einwandfreie Funktion und eine lange Lebensdauer Ihres Warmwasserspeichers mit Wärmepumpe gewährleistet. Die Garantie gegen Durchrostung des Kessels ist nur gültig, wenn die vorgeschriebenen Kontrollen von gebrauchten Schutzanoden durchgeführt wurden. Der Zeitraum zwischen einzelnen Kontrollen darf nicht länger als 36 Monate sein. Die Kontrollen müssen von einem bevollmächtigten Kundendienst durchgeführt und auf dem Garantieschein des Gerätes markiert werden. Bei der Prüfung sind die Abnutzungsveränderungen der Antikorrosionsschutzanode zu kontrollieren und bei Bedarf der Wasserstein zu entfernen, der sich je nach der Qualität, Menge und Temperatur des gebrauchten Wassers im Warmwasserspeicherinneren ansammelt. Der Kundendienst wird Ihnen nach der Kontrolle und hinsichtlich des festgestellten Zustands auch den Termin für die nächste Kontrolle empfehlen. Trotz der sorgfältigen Herstellung und Kontrolle kann es beim Betrieb der Wärmepumpe zu Störungen kommen, die von einem Kundendienst-Fachmann beseitigt werden müssen. Bevor Sie aber den Kundendienst anrufen, überprüfen Sie Folgendes:

• Ist die Stromversorgung in Ordnung?
• Gibt es Hindernisse für die austretende Luft (Eis am Verdampfer)?
• Ist die Umgebungstemperatur zu niedrig (Eis am Verdampfer)?
• Hört man den Betrieb des Kompressors und des Ventilators? itte, versuchen Sie niemals einen Schaden des Warmwasserspeichers oder der Wärmepumpe selbst zu beseitigen, sondern rufen Sie den nächsten Kundendienst an.

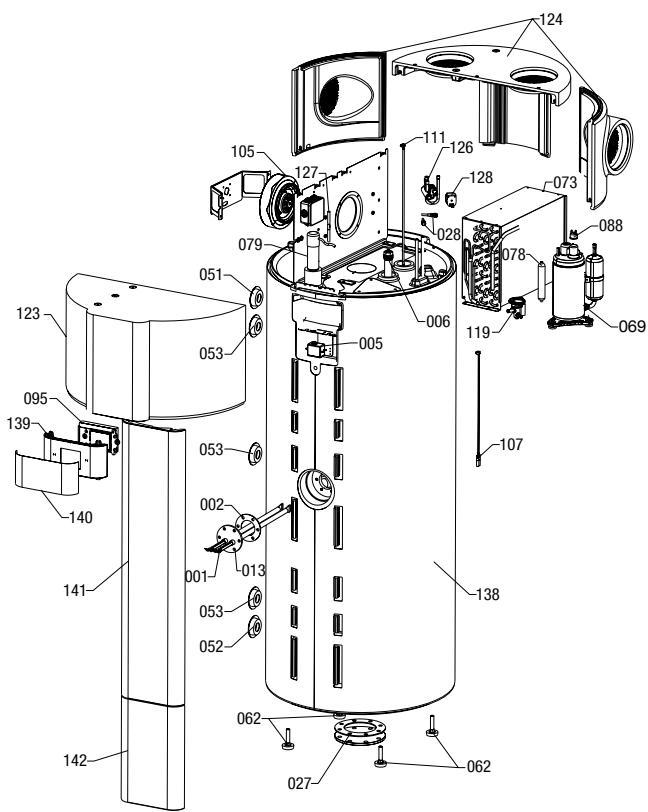

Abbildung 18: Explosionszeichnung

Bezeichnung Heizgerät 1000W Menge

Flansch des Heizgerätes

Sicherung für das Motor

4-Wege-Umschaltventil

Einwegventil Spule des 4-WegeUmschaltventils Mantel 200

Deckel für die Elektronik

Folie für das Bildschirm Deckel für den Servicekanal 200 Deckel für den Servicekanal 300

PAW-DHWM300A PAW-DHWM300AE BETRIEBSFEHLER Trotz der sorgfältigen Herstellung und Kontrolle kann es beim Betrieb der Wärmepumpe zu Störungen kommen, die von einem Kundendienst-Fachmann beseitigt werden müssen. Fehleranzeige

• Bei einem Fehler des Gerätes werden akustische Signale ausgelöst und Feld 4 fängt an zu blinken. Wenn Sie auf Feld 4 drücken, wird im Feld 12 die Nummer des Fehlers angezeigt. Beschreibung E004

• Einfrierung. Das Wasser in der Wärmepumpe ist kälter als 5°C Lösung
• Kundendienst anrufen. E005

• Überhitzung (Temperatur > 75°C, Ausfall des elektronischen Regulators).

• Die Wärmepumpe aus der Steckdose ausstecken, Kundendienst anrufen. E006

• Fehler der Mg-Anode.

• Kundendienst anrufen (Wärmepumpe funktioniert normal). E007

• Fehler der Volumen-/Temperaturfühler.

• Kundendienst anrufen. E042

• Fehler der Antilegionellenfunktion.

• Drücken Sie auf Feld 4 um den Fehler zu löschen. E247

• Fehler bei der Entfrostung.

• Automatische Einschaltung des elektrischen Heizkörpers. Nach dem Löschen des Fehlers funktioniert das Aggregat wieder normal. E361

• Fehler des Außenluftfühlers

• Kundendienst anrufen (automatische Einschaltung des elektrischen Heizkörpers). E363

• Fehler des Entfrostungsfühlers.

• Kundendienst anrufen (automatische Einschaltung des elektrischen Heizkörpers).

Fehler WIR BEHALTEN UNS DAS RECHT VOR, ÄNDERUNGEN DURCHZUFÜHREN, DIE AUF DIE FUNKTIONALITÄT DES GERÄTES KEINEN EINFLUSS HABEN.
