Type de produit	Chauffe-eau thermodynamique avec pompe à chaleur
Marque	PANASONIC
Modèle	PAW-DHWM300AE
Classe d'efficacité énergétique	A
Volume de stockage	276 litres
Eau mélangée à 40°C	368 litres
Dimensions (H x L x P)	1960 x 670 x 690 mm
Poids net	207 kg
Alimentation électrique	230 V / 50 Hz, 16 A
Puissance max. avec chauffage électrique	2490 W
Température max. eau (pompe à chaleur)	65 °C
Température max. eau (chauffage électrique)	75 °C
COP (A15/W10-55)	3,38
Réfrigérant	R134a, 1100 g
Plage de température de fonctionnement	-7 °C à 35 °C
Débit d'air	220 - 450 m³/h
Niveau de puissance acoustique	59 / 58 dB(A)
Protection contre l'humidité	IP24
Pression nominale du réservoir	1,0 MPa (10 bar)
Protection anticorrosion	Émaillé + Anode magnésium
Entretien recommandé	Vérification de l'anode tous les 36 mois, nettoyage extérieur avec détergent doux
Fonctions principales	Écran tactile LCD, modes Vacances, Minuterie, TURBO, HOT, anti-légionellose, PV (photovoltaïque), dégivrage automatique
Connexions	Eau : G1, Air : ∅160 mm, Échangeur de chaleur : G1
Échangeur de chaleur PT (bas)	2,7 m²
Garantie	Consulter la documentation produit

FOIRE AUX QUESTIONS - PAWDHWM300AE PANASONIC

Quelle est la température maximale de l'eau produite par ce chauffe-eau ?

La pompe à chaleur peut chauffer l'eau jusqu'à 65 °C. En mode HOT ou en utilisant le chauffage électrique, la température peut atteindre 75 °C.

Comment activer le mode TURBO pour obtenir de l'eau chaude plus rapidement ?

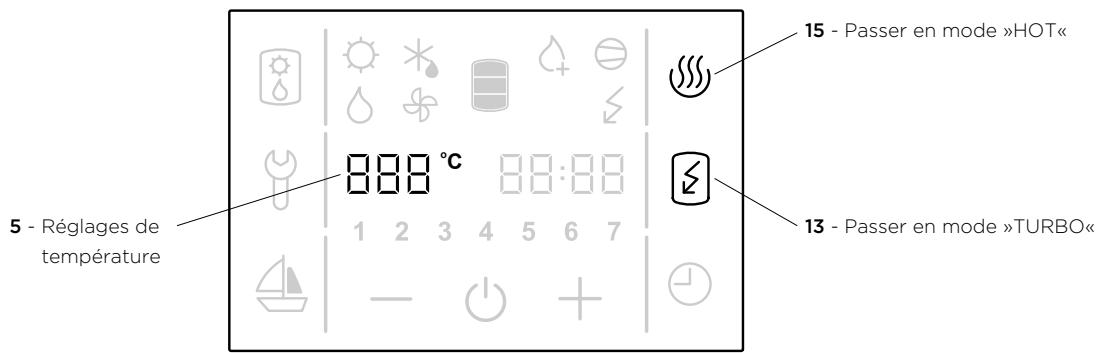

Appuyez sur le champ n° 13 de l'écran tactile. La pompe à chaleur et le chauffage électrique fonctionnent simultanément jusqu'à ce que la température atteigne 55 °C, puis le mode TURBO se désactive automatiquement.

Que faire en cas d'erreur E247 affichée à l'écran ?

Le code E247 indique une erreur de dégivrage. L'appareil bascule automatiquement sur le chauffage électrique. Pour réinitialiser, appuyez sur le champ n° 4. Si l'erreur persiste, contactez le service après-vente.

Comment régler la température de l'eau ?

Appuyez sur le champ n° 5 à l'écran. La température clignote, utilisez les touches + et - pour la modifier entre 10 °C et 75 °C. La température recommandée est entre 45 °C et 55 °C.

Puis-je connecter ce chauffe-eau à des panneaux solaires ?

Oui, le modèle PAWDHWM300AE dispose d'une fonction PV (photovoltaïque). Un contact sans tension active le mode PV pour utiliser l'énergie solaire. La connexion doit être réalisée par un professionnel.

Comment entretenir l'anode de protection contre la corrosion ?

L'anode en magnésium doit être inspectée tous les 36 mois par un technicien agréé. Si elle est usée, elle doit être remplacée pour garantir la protection anticorrosion de la cuve.

Quelle est la puissance électrique requise pour l'installation ?

L'appareil nécessite une alimentation 230 V / 50 Hz avec un disjoncteur de 16 A. La puissance maximale avec les résistances électriques est de 2490 W.

Le chauffe-eau peut-il fonctionner en dessous de 0 °C ?

Oui, la pompe à chaleur fonctionne de -7 °C à 35 °C. En dessous de -7 °C, le chauffage électrique prend automatiquement le relais. Un cycle de dégivrage est également prévu.

Comment vidanger l'eau en cas de risque de gel ?

Ouvrez un robinet d'eau chaude relié au chauffe-eau, puis utilisez la soupape de vidange située sur le tuyau d'arrivée d'eau pour évacuer l'eau du réservoir. Assurez-vous que la soupape de sécurité n'est pas bloquée.

Que faire si l'écran tactile ne répond plus ?

Vérifiez l'alimentation électrique. Si l'écran reste inactif, appuyez n'importe où pour le réveiller. En cas de dysfonctionnement persistant, contactez le service après-vente agréé.

MODE D'EMPLOI PAWDHWM300AE PANASONIC

0,5 m 0,4 m 0,4 m

0,5 m

Modele PAW- DHWM300A /AE

0,4 m 0,5 m 0,4 m

0,5 m

0,5 m 0,4 m 0,4 m

0,5 m

Models PAW- DHWM300A /AE

L'appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant un handicap physique, sensoriel ou mental ou bien un manque d'expérience ou de connaissances, si elles sont sous surveillance ou ont été formées sur l'utilisation sûre de l'appareil et si elles sont conscientes des dangers potentiels.
Les enfants ne doivent pas jouer avec l'appareil.
Les enfants ne doivent pas nettoyer ou entretenir l'appareil sans surveillance.
Lors du transport, la pompe à chaleur doit être placée en position verticale et peut être exceptionnellement inclinée jusqu'à 35° dans toutes les directions.
La pompe à chaleur ne doit pas être placée dans un espace fermé, contenant des matériaux corrosifs et explosifs.
Le raccordement de la pompe à chaleur à l'alimentation doit être effectué conformément aux normes des installations électriques. Un appareil pour la déconnexion du réseau électrique doit être installé entre la pompe à chaleur et le réseau électrique en conformité avec les règles d'installation nationales.
Afin de ne pas endommager l'unité de la pompe à chaleur, celle-ci ne doit pas fonctionner sans eau dans le réservoir.
L'installation doit être effectuée conformément à la réglementation en vigueur et aux instructions du fabricant. Elle doit être effectuée par un spécialiste de l'installation, formé professionnellement.
Il est obligatoire d'installer une soupape de sûreté avec une pression nominale de 1 MPa (10 bar) sur le tuyau d'entrée de la pompe à chaleur du système de pression fermée pour empêcher l'élévation de pression dans le réservoir de plus de 0,1 MPa (1 bar) au-dessus de la pression nominale.
De l'eau peut s'égoutter depuis l'ouverture de sortie de la soupape de sécurité, de sorte que l'ouverture de sortie doit être réglée à la pression atmosphérique.
La sortie de la soupape de sûreté doit être installée vers le bas et dans une zone qui ne gèle pas.
Pour assurer le bon fonctionnement de la soupape de sécurité, l'utilisateur doit effectuer des contrôles réguliers pour enlever le calcaire et s'assurer que la soupape de sécurité n'est pas bloquée.
Ne pas installer une vanne d'arrêt entre la pompe à chaleur et la soupape de sécurité, car cela va nuire à la protection de la pression de la cuve de stockage !
Les éléments de l'unité de commande électronique sont sous tension même après que la pompe à chaleur a été éteinte (9).
La cuve de stockage est protégée en cas de défaillance du thermostat de fonctionnement avec un fusible thermique supplémentaire. En cas de défaillance du thermostat, de l'eau dans la cuve de stockage peut atteindre une température allant jusqu'à 130 °C selon les normes de sécurité. La possibilité d'une telle surcharge de température doit être prise en considération dans la mise en œuvre des travaux de plomberie.
Si vous choisissez de couper l'alimentation, la cuve de stockage doit être vidée soigneusement avant l'apparition des conditions de gel.
L'eau provenant de la cuve de stockage est évacuée par le tuyau d'entrée du réservoir. À cet effet, un raccord spécial (raccord en T) avec une soupape de sortie doit être monté entre la vanne de sécurité et le tuyau d'entrée.
N'essayez pas de corriger les défauts de la pompe à chaleur vous-même. Appelez le service après-vente agréé le plus proche.
La connexion de la pompe à chaleur sur la même conduite que la hotte d'aspiration de la cuisine, ou sur le système de ventilation de petites habitations ou d'appartements n'est pas permise.
La baisse de la température d'une source de chaleur supplémentaire et la circulation de l'eau activée via l'échangeur de chaleur peuvent entraîner une élimination incontrôlée de la chaleur du réservoir d'eau. Lors de la connexion à d'autres sources de chaleur, il est nécessaire d'assurer une régulation appropriée de la température de la source de chaleur supplémentaire.
Lors de la connexion à des sources d'énergie solaire comme source de chauffage externe, l'unité de la pompe à chaleur doit être débranchée. La combinaison des deux systèmes de chauffage peut entraîner une surchauffe de l'eau et par conséquent une pression excessive.
La circulation conduit à une perte de chaleur supplémentaire dans le réservoir d'eau.

Nos produits intègrent des composants qui sont à la fois respectueux de l'environnement et sans danger pour la santé, de sorte qu'ils peuvent être démontés très facilement et recyclés une fois qu'ils ont atteint leur fin de vie.

Le recyclage des matériaux permet de réduire la quantité de déchets et la production de matières premières (par exemple les métaux) qui nécessitent une quantité importante d'énergie et provoquent la libération de substances nocives. Les procédures de recyclage réduisent la consommation de ressources naturelles, comme les pièces de déchets en plastique et métal peuvent être retournés vers différents processus de production.

Pour plus d'informations sur l'élimination des déchets, veuillez visiter votre centre de collecte des déchets ou le magasin où le produit a été acheté.

Cher client, nous vous remercions d'avoir acheté notre produit.

AVANT L'INSTALLATION ET PREMIÈRE UTILISATION DE LA CUVE DE STOCKAGE D'EAU CHAUDE AVEC POMPE À CHALEUR, VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS.

Cette cuve de stockage a été fabriquée en conformité avec les normes concernées, qui autorisent le fabricant l'apposition du sigle CE. Les caractéristiques techniques du produit sont inscrites sur l'étiquette apposée sur le couvercle de protection.

Le raccordement de la cuve de stockage avec la pompe à chaleur aux réseaux de plomberie et d'électricité doit être effectué uniquement par un personnel qualifié. Toutes réparations et les travaux d'entretien à l'intérieur de la cuve de stockage, ainsi que la suppression de calcaire ou des tests ou remplacement de l'anode de protection contre la corrosion, ne peuvent être effectués que par un prestataire de services d'entretien agréé. Soyez particulièrement prudent lorsque vous suivez les instructions pour des erreurs potentielles et une utilisation sûre de la pompe à chaleur.

Conservez ce livret pour en cas de doute sur le fonctionnement ou l'entretien.

Le manuel d'installation est disponible sur notre site internet www.aircon.panasonic.eu ou les pages internet par pays dans la section service et assistance.

Le personnel d'entretien agréé est disponible pour un entretien occasionnel. Il vous aidera avec sa grande expérience.

La cuve de stockage d'eau chaude est conçue d'une manière qui permet l'utilisation des sources de chaleur suivantes :

• Chaudière de chauffage central,
• Énergie solaire,
• Chauffage électrique.

UTILISATION

Cet appareil est conçu pour la production d'eau chaude sanitaire dans les ménages et dans les locaux où la consommation quotidienne d'eau chaude (50 °C) ne dépasse pas 400 à 700 L. La température réglée sur l'appareil devrait suffire aux besoins réels. Les réglages de température recommandés sont entre 45 et 55 °C. Des températures plus élevées ne sont pas recommandées car elles réduisent le coefficient de performance (COP) et prolongent la durée de chauffage ou augmentent le nombre d'heures de fonctionnement. Parce que pendant son fonctionnement, la pompe à chaleur refroidit ses environs, l'utilité de la pompe à chaleur est doublée (chauffage de l'eau - refroidissement de l'air). Le fonctionnement de la pompe à chaleur est entièrement automatique.

L'appareil doit être raccordé au réseau de distribution d'eau et au réseau d'alimentation. L'entrée d'air et la sortie d'air peuvent également être adaptées en concevant la vidange d'entrée et de sortie depuis et vers la pièce adjacente. Nous recommandons de laisser suffisamment d'espace entre le sol et l'unité pour fournir un accès facile à l'anode Mg (à des fins d'entretien ou de remplacement - Fig. 4). La pompe à chaleur ne peut être utilisée à des fins autres que celles définies dans ces instructions. L'unité n'est pas conçue pour un usage industriel ou un usage dans des pièces où des substances corrosives ou explosives sont présentes. Le fabricant décline toute responsabilité pour les dommages causés par une installation ou une utilisation incorrecte qui ne sont pas en conformité avec les instructions d'installation et d'utilisation.

Les instructions d'utilisation sont une composante et une partie importante de ce produit et doivent être remises au client. Lisez attentivement les avertissements, car ils contiennent des indications importantes concernant la sécurité pendant le fonctionnement, l'utilisation et l'entretien.

Conservez ces instructions pour une utilisation ultérieure.

L'identification de la pompe à chaleur est indiquée sur la plaque signalétique située sur le dessous de l'appareil, entre les deux tuyaux d'entrée pour l'eau sanitaire.

Une fois l'emballage retiré, vérifiez le contenu. En cas de doute, contactez votre revendeur. Ne laissez jamais les enfants jouer avec les pièces d'emballage (fixations, sacs en plastique, polystyrène expansé, etc.) - risque potentiel. Assurez-vous d'enlever et d'éliminer l'emballage en toute sécurité et de manière respectueuse pour l'environnement.

L'appareil n'a pas été conçu pour être utilisé dans un espace fermé, contenant des matériaux corrosifs et explosifs.
Lors du transport, la pompe à chaleur doit être placée en position verticale et peut être exceptionnellement inclinée jusqu'à 35° dans toutes les directions. Veuillez vous assurer de ne pas endommager le caisson et d'autres parties vitales de l'appareil pendant le transport.

Rangez la pompe à chaleur dans une position verticale, dans un endroit propre et sec.

Type		PAW-DHWM200A	PAW-DHWM300A	PAW-DHWM300AE
Profil d'utilisation		L	XL	XL
Classe d'efficacité énergétique		A	A	A
Efficacité énergétique du chauffage de l'eau wh^1)	%	124	135,6	134,4
Consommation annuelle d'énergie électrique1)	kWh	821	1235	1247
Consommation quotidienne d'énergie électrique1)	kWh	3,891	5,722	5,785
Température réglée du thermostat	°C	55	55	55
Niveau de puissance acoustique intérieure3)	dB (A)	59/58	59/58	59/58
Valeur Smart		0	0	0
Volume de stockage	l	208,0	295,0	276,0
Eau mélangée à 40 °C V402)	l	265	395	368
Mesures de sécurité possibles(montage, installation, entretien)		Utilisation obligatoire d'une soupape de sûretéavec le raccord de pression.
Caractéristiques techniques
Temps de chauffage A15 / W10-55 24)	h:min	5:17	8:05	8:00
Temps de chauffage A7 / W10-555)	h:min	6:10	9:40	9:39
Consommation d'énergie dans le cycle sélectionné des émissions A15 / W10-554)	kWh	3,95	5,65	5,75
Consommation d'énergie dans le cycle sélectionné des émissions A7 / W10-555)	kWh	4,05	5,77	5,96
COP_DHW A15/W10-554)		3,07	3,39	3,38
COP_DHW A7/W10-555)		3,00	3,33	3,30
Puissance en mode veille5)	W	28	18	20
Agent réfrigérant		R134a	R134a	R134a
Quantité de réfrigérant	g	1100	1100	1100
Plage de performances	°C	-7 ÷ 35	-7 ÷ 35	-7 ÷ 35
Zone du débit d'air	m3/h	220-450	220-450	220-450
Chute de pression acceptable maximale dans la conduite (débit volumétrique de 330 m3/h) (60 %)	Pa	100	100	100
Caractéristiques électriques
Alimentation spécifiée du compresseur	W	490	490	490
Puissance de chauffage	W	2000	2000	2000
Puissance max. de connexion avec/sans chauffage	W	490/2490	490/2490	490/2490
Tension	V/Hz	230/50	230/50	230/50
Protection électrique	A	16	16	16
Protection contre l'humidité		IP24	IP24	IP24
Réservoir d'eau
Protection anticorrosion de la cuve		Émaillé/Anode Mg
Pression nominale	MPa	1,0	1,0	1,0
Temp. de l'eau la plus élevée de la pompe à chaleur	°C	65	65	65
Temp. de l'eau la plus élevée du chauffage électrique	°C	75	75	75
Mesures de connexion
Hauteur totale	mm	1540	1960	1960
Largeur	mm	670	670	670
Profondeur	mm	690	690	690
Connexions de sortie et d'entrée d'eau		G1	G1	G1
Dimensions de connexions d'entrée/de sortie d'air	mm	∅160	∅160	∅160
Zone de chauffage PT - bas	m2	/	/	2,7
Zone de chauffage PT - haut	m2	/	/	/
Connecteurs d'échangeur		-	-	G1
Poids/rempli d'eau	kg	149/157/365	164/172/459	207/215/480
Temp. de l'agent chauffant dans l'échangeur de chaleur	°C	/	/	5 ÷ 95
Données de transport
Conditionnement	mm	800x800x1765	800x800x2155	800x800x2155

^1) directive 812/2013, 814/2013, EN16147:2011
2) conformément à EN16147:2011
3) conformément à EN12102:2013 (60 % vitesse du ventilateur - air extérieur/40 % vitesse du ventilateur - air ambiant)
4) température de l'air d'entrée 15 °C, 74 % d'humidité, température de l'eau entre 10 et 55 °C conformément à EN16147:2011
5) température d'air d'entrée 7 °C, 89 % d'humidité, température de l'eau entre 10 et 55 °C conformément à EN16147:2011

IZ VZ IZ TV VM H F CV C B IM HV 251 144 VZ

PT Échangeur de chaleur
HV Entrée d'eau froide (H - rosette bleue)
IM Sortie PT (rosette noire)
CV Conduite de circulation (rosette noire)
VM Entrée PT (rosette noire)
TV Sortie d'eau chaude (rosette rouge)
J1 Tuyau du capteur
J2 Tuyau du capteur
VZ Entrée d'air
IZ Sortie d'air

	PAW-DHWM200A	PAW-DHWM300A	PAW-DHWM300AE
A (mm)	1170	1560	1560
B (mm)	580	690	690
C (mm)	/	/	1020
F (mm)	975	1375	1375
H (mm)	1540	1930	1930
I (mm)	615	840	840
J1 (mm)	/	/	790
J2 (mm)	/	/	1300
HV	G1	G1	G 1
IM	/	/	G 1
CV	G3/4	G3/4	G3/4
VM	/	/	G 1
TV	G 1	G 1	G 1

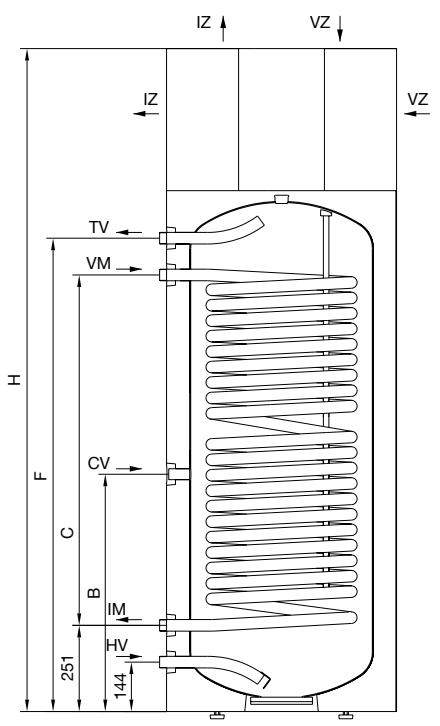

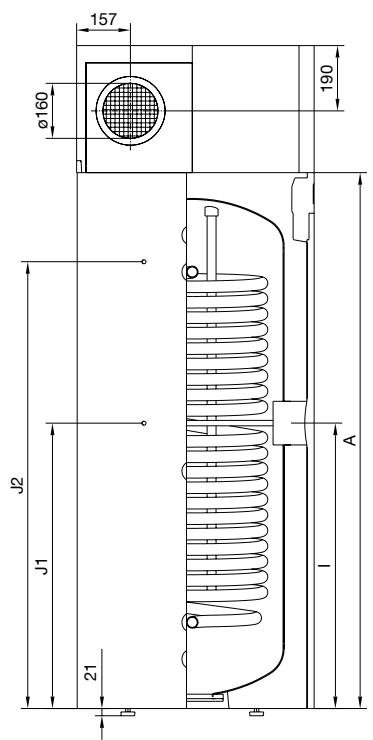

Figure 1 : Connexion et dimensions de l'installation de la cuve [mm]

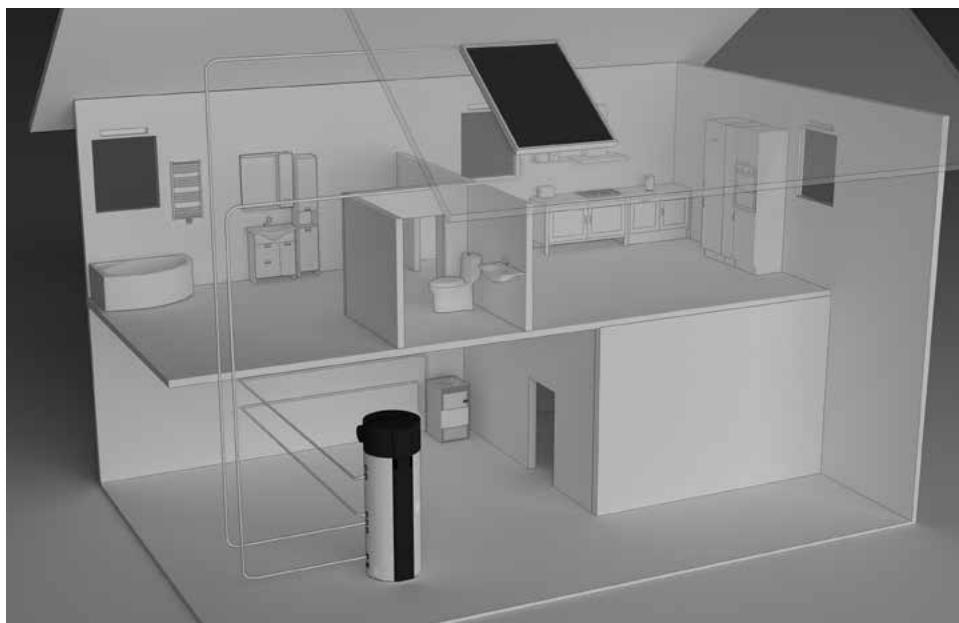

AUTRES SOURCES DE CHAUFFAGE - INSTALLATION DU CAPTEUR

Sur le côté gauche de la cuve de stockage d'eau chaude se trouvent deux ouvertures (J1, J2), où peuvent être insérés les capteurs du système de commande de la connexion de la cuve d'eau chaude vers d'autres sources de chauffage. Le diamètre maximum de la sonde est de 8 mm. La longueur du tube du capteur est de 180 mm. Insérez le capteur dans le tube et attachez-le :

• si vous installez le capteur dans une position plus haute, le thermostat réagit plus rapidement, la durée de fonctionnement de la pompe de circulation est plus courte, la différence entre la température de l'eau dans la cuve de stockage et la température de la source de chaleur après l'arrêt du thermostat sera plus élevée. En conséquence, la quantité et la température de l'eau chaude dans la cuve de stockage seront plus basses.
• si vous installez le capteur dans une position plus basse, la période de fonctionnement de la pompe de circulation sera plus longue, la différence entre la température de l'eau dans la cuve de stockage et la température de la source de chaleur après l'arrêt du thermostat sera plus élevée. En conséquence, la quantité et la température de l'eau chaude dans la cuve de stockage seront plus élevées.

INSTALLATION DE LA CUVE DE STOCKAGE D'EAU CHAUDE AVEC LA POMPE À CHALEUR

La pompe à chaleur peut être utilisée en utilisant l'air ambiant ou l'air provenant d'autres locaux.

Pour prévenir la dépression de la pression dans le bâtiment, de l'air frais doit être régulièrement fourni aux locaux. Le taux souhaité d'échange d'air pour un immeuble d'habitation est de 0,5. Cela signifie que la totalité de la quantité d'air dans le bâtiment est renouvelée toutes les deux heures.

FONCTIONNEMENT EN UTILISANT L'AIR AMBIANT

Dans ce type de fonctionnement, l'appareil chauffe l'eau domestique en utilisant uniquement la quantité d'énergie générée par l'air de la pièce où l'appareil est installé. La pompe à chaleur doit être installée dans une pièce sèche et à l'abri du gel, si possible près d'autres sources de chauffage avec une température comprise entre 7 et 35 °C et un volume minimal de 20 m³. Pour une performance optimale de la pompe à chaleur, nous recommandons une pièce suffisamment grande et bien ventilée avec une température comprise entre 15 °C et 25 °C.

Lorsque vous choisissez un emplacement pour l'installation, une attention particulière devrait être accordée sur l'emplacement de l'admission d'air choisi qui doit être sans poussière, parce que celle-ci a des effets négatifs sur la performance de la pompe à chaleur. Parce que la chute de pression ne se produit pas avec le fonctionnement de l'air ambiant, il est raisonnable de réduire la vitesse du ventilateur des réglages d'usine de 60 % à 40 % pour réduire le bruit (Voir les chapitres suivants).

Il y a plusieurs ouvertures possibles d'entrée et de sortie avec ce modèle (voir la figure).

Les coudes sont plus appropriés pour le fonctionnement de l'air ambiant et doivent être installés sur la pompe à chaleur et orientés de façon à empêcher le mélange d'air.

0,5 m 0,4 m

0,5 m 0,4 m

0,5 m 0,4 m 0,4 m

0,5 m

Figure 2 : Options d'ouvertures d'entrée et de sortie

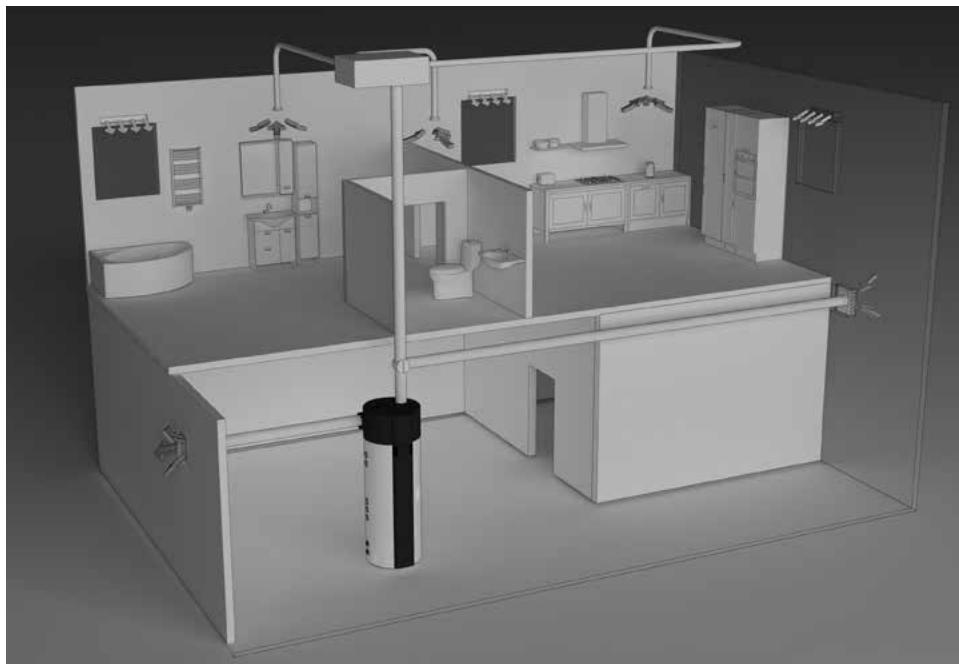

FONCTIONNEMENT EN UTILISANT L'AIR D'AUTRES LOCAUX

Dans ce type de fonctionnement, la pompe à chaleur utilise de l'air à partir d'autres locaux par l'intermédiaire d'un système de canalisation. Il est recommandé d'isoler le système de canalisation pour empêcher la formation de condensat. En cas d'utilisation d'air de l'extérieur, la partie externe doit être recouverte de manière à empêcher l'intrusion de poussières ou de neige dans l'appareil.

Pour vous assurer que le fonctionnement de la pompe est efficace à tout moment, vous pouvez installer des clapets pour prendre l'air dans les locaux et le retourner soit dans les locaux soit à l'extérieur. La température de l'air aspiré doit correspondre aux normes de spécification du produit (voir le tableau des caractéristiques techniques).

Figure 3 : Fonctionnement en utilisant de l'air provenant d'autres locaux

DÉTERMINER LA PERTE DE PRESSION DANS L'ENTRÉE D'AIR ET DANS LE SYSTÈME DE CANALISATION DE SORTIE

La pompe à chaleur offre diverses options d'installation de connexion de l'entrée d'air et de tuyauteries de sortie. Nous vous recommandons les options de connexion qui permettent l'installation la plus simple de l'appareil au système de canalisation. Lors de la conception du système de canalisation pour l'entrée et la sortie d'air vers et à partir de la pompe à chaleur, il est essentiel de considérer les caractéristiques aérodynamiques du ventilateur de la pompe à chaleur, où la perte de pression statique se produit. Les caractéristiques aérodynamiques sont affichées sur un graphique comme une chute de pression par rapport au débit d'air. Le point de fonctionnement du ventilateur de la pompe à chaleur est de 100 Pa de pression statique ou d'un débit d'air de 330 m ^3 . La chute en marche de pression statique dans une conduite d'air pour les pompes à chaleur est considérée p = 100 Pa. Si les calculs montrent des chutes de pression plus élevées, la vitesse du ventilateur peut être augmentée. L'augmentation de la vitesse du ventilateur est efficace jusqu'à 80 %. Le débit d'air n'augmente pas au-dessus de ce niveau, donc nous déconseillons toute nouvelle augmentation car cela ne fera que provoquer une augmentation du bruit.

Le diagramme montre les zones suivantes :

• Zone à haut rendement - zone de débits d'air élevés (plus de 300 m ^3 ) exige des chutes de pression inférieures (sans tuyauterie ou tuyauteries courtes) et les réglages du ventilateur sur 60 % ou 80 %.
• Zone à rendement moyen - zone de débits d'air moyens (entre 200 et 300 m ^3 /h), réglages du ventilateur à 40 %, chute de pression minimale, réglages sur 60 % ou 80 % et chutes de pression entre 50 et 300 Pa.
• Zone étendue pour des températures ambiantes élevées - une plus large plage de réglages et des chutes de pression élevées. Ces paramètres peuvent être utilisés seulement lorsque la température de l'air dépasse 20 °C, sinon une baisse de l'efficacité se produit.

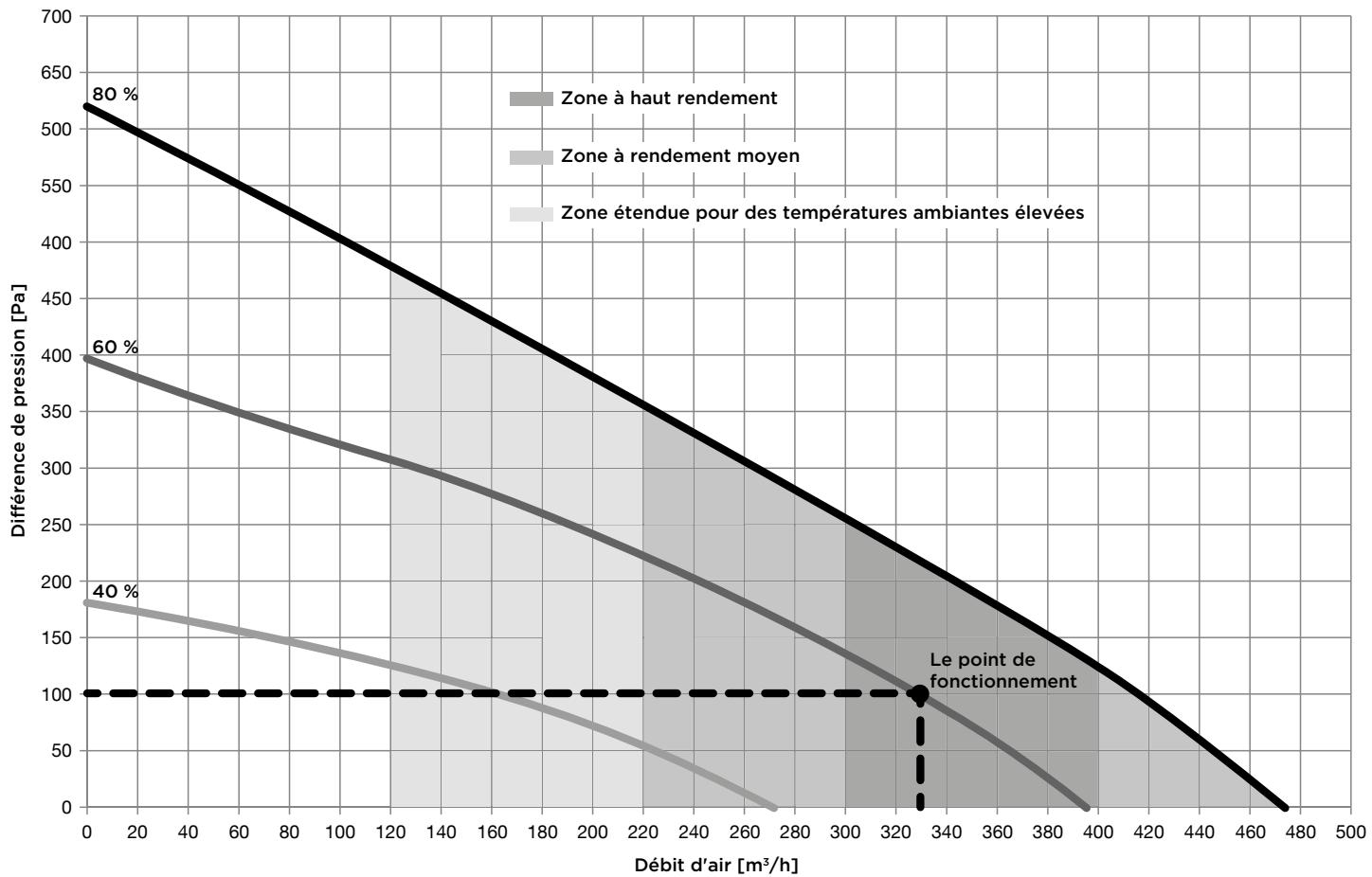

Figure 4 : Caractéristiques aérodynamiques du ventilateur de la pompe à chaleur

Les valeurs de chute de pression statique totale sont calculées en additionnant les chutes de pression de chaque élément individuel, installés dans le système de canalisation d'air. Les valeurs des chutes de pression de chaque élément individuel (150 mm de diamètre) sont présentées dans le tableau suivant.

ØDN =DN D a)

5000 DN c)

Types d'éléments et leurs chutes de pression.

Type d'élément	Valeurs des chutes de pression de chaque
a) Courbe à 90°	5 Pa
b) Courbe à 45°	3 Pa
c) Tube flexible	5 Pa/m
d) Tube spiro	3 Pa/m
e) Grille d'aspiration	25 Pa
f) Sortie d'air d'échappement haut	10 Pa

Figure 5 : Diagramme des éléments de base de l'entrée d'air et du système de canalisation de sortie

Les calculs des valeurs de pression sont informatifs. Des calculs plus précis des débits d'air exigent des caractéristiques plus détaillées des éléments individuels ou des informations par le développeur. Après l'installation, nous recommandons des mesures de débit d'air dans le système de canalisation. Les valeurs de chute de pression statique totale sont calculées en additionnant les chutes de pression de chaque élément individuel, installés dans le système de canalisation d'air. Le fonctionnement nominal recommandé correspond à la somme totale d'environ. 100 Pa. En cas de diminution du débit, d'air le COP chute.

Exemple de calculs

	Nombre d'éléments	Δp (Pa)	ΣΔp (Pa)
Courbe à 90°	4	5	20
Tube flexible	8	5 Pa/m	35
Grille d'aspiration	1	25	25
Sortie d'air d'échappement haut	1	10	10
Somme totale			100

La connexion de la pompe à chaleur sur la même conduite que la hotte d'aspiration de la cuisine, ou sur le système de ventilation de petites habitations ou d'appartements n'est pas permise.

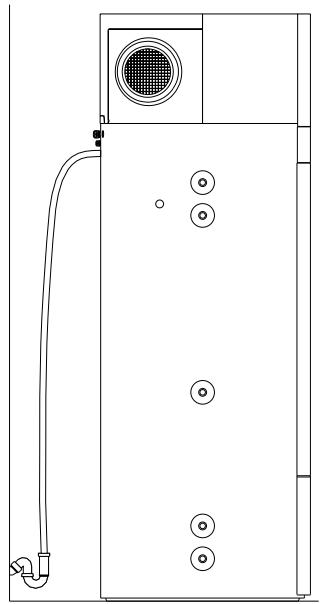

Pendant le fonctionnement de la pompe à chaleur, un condensat se forme dans l'unité. Le condensat doit être vidangé dans le système des eaux usées via un tube flexible ∅16 mm sur le côté arrière de la pompe à chaleur. La quantité de condensat dépend de la température et de l'humidité de l'air.

Figure 6 : Raccordement au réseau de distribution d'eau - sortie du condensat

Pour réduire le bruit et les vibrations du ventilateur installé, prenez les mesures suivantes afin d'éviter le bruit et les vibrations transmises à travers les murs dans les pièces, où cela dérangerait (chambres, toilettes) :

• installez des connecteurs flexibles pour vérins hydrauliques
• installez des tuyaux flexibles pour l'entrée et la sortie d'air
• isolez les vibrations pour les émetteurs muraux
• fournissez des silencieux pour les entrée et sortie d'air
• attachez aux tuyaux d'entrée et de sortie d'air des silencieux de vibration
• prévoyez l'isolation des vibrations par le sol
• utilisez des éléments de support.

RACCORDEMENT AU RÉSEAU DE DISTRIBUTION D'EAU

Connectez le système de canalisation d'eau selon les signes de fixation du chapitre précédent.

L'installation d'une soupape de sécurité est obligatoire afin d'assurer un fonctionnement sûr. La soupape empêche une augmentation de la pression dans la chaudière de plus de 0,1 MPa (1 bar) au-dessus de la pression nominale. La buse de sortie de la soupape de sécurité doit être équipée d'une sortie dans l'atmosphère. Pour assurer le bon fonctionnement de la soupape de sécurité, vous devez effectuer des contrôles réguliers et si nécessaire, enlever le calcaire et vous assurer que la soupape de sécurité n'est pas bloquée. Lors du contrôle de la soupape, poussez le levier ou dévissez l'écrou de la soupape (en fonction du type de soupape) et ouvrez la vidange de la soupape de sécurité. L'eau doit couler depuis la buse de la soupape, ce qui montre que le fonctionnement de la soupape est parfait. Pendant le chauffage de l'eau, la pression de l'eau dans le réservoir d'eau chaude est augmentée jusqu'à son niveau actuel dans la soupape de sécurité. Étant donné que le système empêche le reflux de l'eau dans le réseau d'alimentation en eau, de l'eau peut goutter de l'ouverture de sortie de la soupape de sécurité. Les gouttes d'eau peuvent être évacuées par un siphon vers les égouts ; le siphon est monté sous la soupape de sécurité. Le tuyau de sortie, qui est monté sous la soupape de sécurité, doit être dirigé vers le bas, dans un endroit à une température hors gel.

Si l'installation ne permet pas le drainage de l'eau de la soupape de sécurité dans les égouts, le goutte à goutte peut être évité en installant un vase d'expansion sur le tuyau d'entrée de la pompe à chaleur. Le volume du vase d'expansion doit être d'environ 5 % du volume du réservoir d'eau chaude.

La pompe à chaleur est conçue pour le raccordement au réseau de distribution d'eau en intérieur sans utiliser de soupape de décharge, si la pression dans le réseau de distribution est inférieure à celle prescrite sur l'appareil. Si la pression est plus élevée, une soupape de décharge doit être installée de façon à assurer que la pression à l'entrée du réservoir d'eau chaude ne dépasse pas la pression nominale.

T 1 6 4 H 1 2 3 5 6

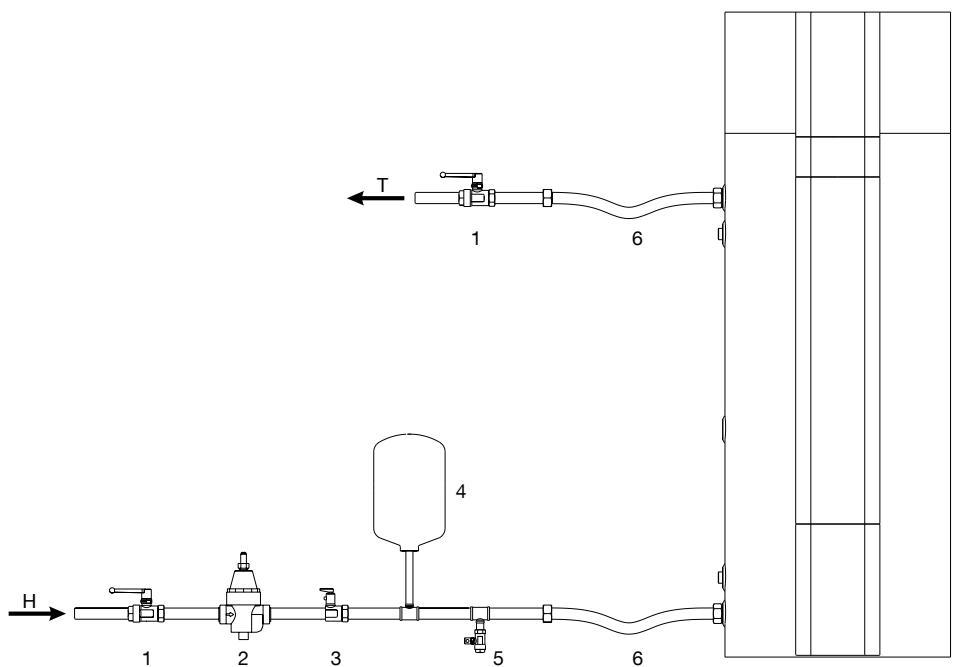

Figure 7 : Système de pression fermé

LÉGENDE

1 Vanne d'arrêt
2 Soupape de décharge
3 Clapet de sécurité anti-retour
4 Vase d'expansion
5 Soupape de vidange
6 Tube flexible
H Eau froide
T Eau chaude

Afin de ne pas endommager l'unité de la pompe à chaleur, celle-ci ne doit pas fonctionner sans eau dans le réservoir.

RACCORDEMENT À D'AUTRES SOURCES DE CHAUFFAGE

La cuve de stockage d'eau chaude avec la pompe à chaleur permet de chauffer l'eau par l'intermédiaire d'un ou deux échangeurs de chaleur avec différentes sources d'énergie (par exemple, le chauffage central, l'énergie solaire ...).

Les options de connexion aux différentes sources de chauffage sont affichées ci-dessous.

Figure 8 : Raccordement à d'autres sources de chauffage

Avec une baisse de la température d'une source de chauffage supplémentaire et avec une circulation d'eau activée à travers l'échangeur de chaleur, le contrôle d'une température correcte de la source supplémentaire doit être assuré.
Si la source d'énergie supplémentaire est de l'énergie solaire, le fonctionnement de l'unité de la pompe à chaleur doit être coupé. La combinaison des deux systèmes de chauffage peut entraîner une surchauffe de l'eau et par conséquent une pression excessive.
La canalisation de la circulation provoque une baisse de température supplémentaire dans la cuve de stockage d'eau chaude.

RACCORDEMENT AU RÉSEAU D'ALIMENTATION ÉLECTRIQUE

Pour connecter la cuve de stockage d'eau chaude avec la pompe à chaleur au réseau d'alimentation électrique, il faut d'abord installer une prise électrique adaptée à la charge de courant de 16 A.

Le raccordement de la pompe à chaleur au réseau d'alimentation électrique doit avoir lieu en conformité avec les normes pour les appareils électriques. Pour se conformer aux règles d'installation nationales, un commutateur omnipolaire de déconnexion doit être installé entre la pompe à chaleur et le réseau d'alimentation électrique.


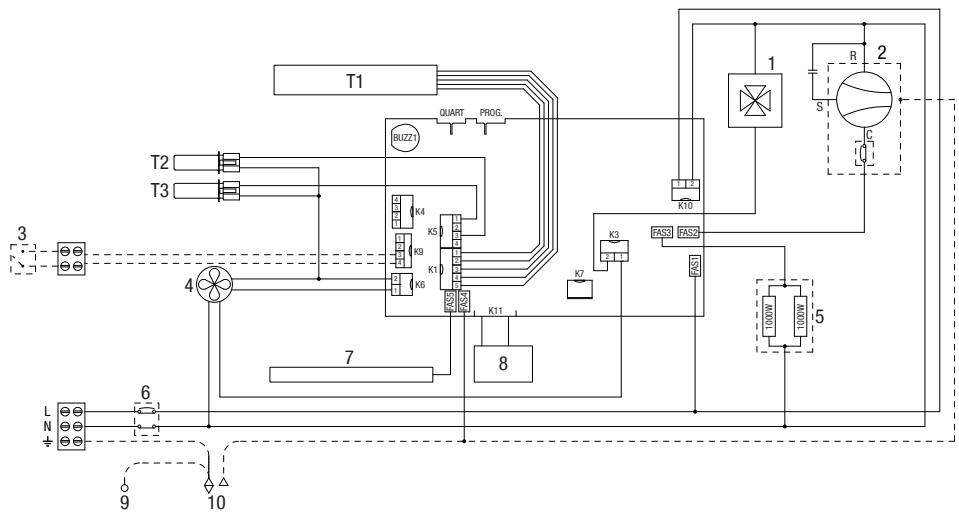

Figure 9 : Raccordement au réseau d'alimentation électrique

LÉGENDE

T1 Barre avec capteurs
T2 Évaporateur - capteur de temp.
T3 Capteur de température d'air
1 Soupape à 4 voies
2 Compresseur
3 Fonction PV
4 Ventilateur
5 Élément de chauffage électrique (2 x 1000 W)
6 Fusible thermique
7 Anode en magnésium
8 Écran tactile LCD
9 Boîtier - terre (si caisson métallique)
10 Chaudière - terre

FONCTIONNEMENT DE LA POMPE À CHALEUR

La pompe à chaleur peut être utilisée avec un écran tactile LCD (Fig. 10). Si vous appuyez n'importe où sur l'écran, l'écran s'allume. Lorsque l'écran est allumé, les champs de fonctionnement sont actifs.

Lorsque la pompe à chaleur est raccordée aux réseaux d'eau et d'alimentation et que la chaudière est remplie d'eau, la pompe à chaleur est prête à être utilisée. La pompe à chaleur chauffe l'eau dans une plage de 10 °C à 65 °C. À partir de 65 °C - 75 °C, l'eau est chauffée par des radiateurs électriques.

1 20 19 18 17 16 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70

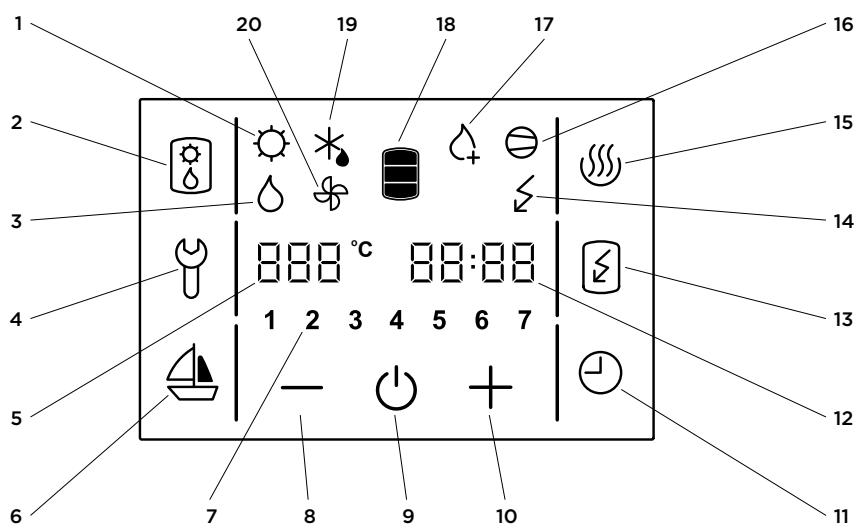

Figure 10 : Affichage du fonctionnement

LÉGENDE

1 Signalisation du fonctionnement des capteurs solaires
2 Source alternative de chauffage/allumée
3 Signalisation de l'opération de sauvegarde
4 Indication, aperçu des erreurs de fonctionnement, entrée dans le menu de service
5 Affichage et configuration de la température en °C
6 Démarrage et configuration du programme vacances
7 Jour de la semaine (1 .. lundi, ..., 7 .. dimanche)
8 Réduire la valeur
9 Interrupteur marche/arrêt de la pompe à chaleur
10 Augmenter la valeur
11 Démarrage et configuration de la minuterie
12 Réglage et affichage de l'heure
13 Démarrage du chauffage rapide « TURBO »
14 Indicateur du fonctionnement de l'élément chauffant
15 Démarrage du chauffage jusqu'au niveau de température maximale
16 Signalisation de fonctionnement du compresseur
17 Signalisation de fonctionnement du programme anti-légionellose
18 Affichage de quantité d'eau chaude
19 Signalisation de dégivrage
20 Signalisation de fonctionnement du ventilateur

Démarrage/arrêt de la pompe à chaleur

• Pour le démarrage/l'arrêt de la pompe à chaleur, appuyez sur le champ 9
  Lorsque l'appareil est allumé, le ventilateur démarre en premier et fonctionne pendant une minute (le symbole n° 20 est affiché). Si la température de l'air d'admission est appropriée, l'unité de commande met en marche le compresseur et la pompe à chaleur fonctionne en mode normal (les symboles 16 et 20 sont affichés). La pompe à chaleur est en marche, l'écran reste éteint et inactif.
• 60 secondes après la dernière touche de l'écran, l'éclairage et l'activité de l'écran sont éteints, mais cela ne modifie pas le fonctionnement de la pompe à chaleur. En appuyant n'importe où sur l'écran, l'écran et l'éclairage sont réactivés.
• Si vous essayez de démarrer à une température inférieure, consultez le chapitre « Fonctionnement à des températures inférieures ».
• En appuyant sur 9, la pompe à chaleur est arrêtée.

L'appareil cesse de fonctionner et le seul champ visible à l'écran est le champ n° 9. (Si vous éteignez la pompe à chaleur pour une plus longue période de temps, l'eau doit être évacuée de la pompe en cas de risque de gel).

Protection contre les coupures de courant

En cas de coupure de courant, les réglages sont conservés pendant 23 heures.

Après le redémarrage, la pompe à chaleur fonctionne au même mode qu'avant la coupure de courant.

Fonctionnement à des températures plus basses

Lorsque l'appareil est allumé, le ventilateur démarre en premier et fonctionne pendant une minute (le symbole n° 20 est affiché). Si la température de l'air d'admission est inférieure à -7 °C, le ventilateur est arrêté. L'eau chaude sanitaire est chauffée avec des radiateurs. La pompe à chaleur fonctionne en mode de réserve (le symbole n° 14 est affiché). La possibilité de passer en mode normal est vérifié toutes les 2 heures en allumant le ventilateur pendant une minute. Si la température de l'air d'admission est supérieure à -7 °C, la pompe à chaleur passe au mode normal de fonctionnement (les symboles 16 et 20 sont affichés). Les appareils de chauffage s'éteignent. La pompe à chaleur est en marche, l'écran reste éteint et inactif.

À des températures d'air inférieures, le cycle de dégivrage de l'évaporateur est démarré si nécessaire. Le symbole n° 19 est affiché à l'écran. Les champs 2, 4, 6, 11, 13 et 15 restent inactifs. Le dégivrage a lieu jusqu'à ce que les conditions de fonctionnement normal de la pompe à chaleur soient atteintes.

Après un dégivrage réussi, la pompe à chaleur revient à un fonctionnement normal (les symboles 16 et 20 sont affichés). Si le dégivrage est un échec, l'unité de contrôle affiche un message d'erreur. Le champ n° 4 commence à clignoter, accompagné par des bips d'avertissement sonores. En appuyant sur le champ n° 4 les bips d'avertissement sonores peuvent être désactivés. Le code d'erreur E247 apparaît dans le champ n° 12 et la pompe passe automatiquement à un chauffage via les radiateurs électriques. L'écran affiche le symbole n° 14. Le code d'erreur peut être supprimé à tout moment en appuyant sur le champ n° 4. Le champ n° 12 reprend l'affichage de l'heure.

Réglage de l'horloge et du jour de la semaine

• Maintenez appuyé le champ n° 12, jusqu'à ce que le champ n° 7 montre un numéro clignotant du jour de la semaine.
• En appuyant sur + ou -, vous pouvez définir le numéro du jour de la semaine (1 - lundi, ..., 7 - dimanche).
• Appuyez de nouveau sur le champ n° 12 (le réglage clignotant de l'heure est affiché).
• En appuyant sur + ou -, réglez l'heure (en maintenant appuyé + ou -, vous pouvez accélérer le défilement).
• Appuyez de nouveau sur le champ n° 12.
• Le réglage clignotant des minutes est affiché.
• En appuyant sur + ou -, réglez les minutes (en maintenant appuyé + ou -, vous pouvez accélérer le défilement).
• Le réglage est mémorisé lorsque vous appuyez sur le champ n° 12, ou lorsque le champ arrête de clignoter.

15 - Passer en mode »HOT« 8:00 °C 88:00 1 2 3 4 5 6 7 5 - Réglages de température 13 - Passer en mode »TURBO«

Figure 11 : Réglages de température, passer en mode « TURBO » et « HOT »

Réglage de la température

• Appuyez de nouveau sur le champ n° 5 (la température définie commence à clignoter).
• En appuyant sur + ou -, vous pouvez modifier le réglage de la température de 10 °C à 75 °C (température préréglée sur économie à 55 °C).
• Le réglage est mémorisé en appuyant de nouveau sur le champ n° 5, ou lorsque le champ n° 5 cesse de clignoter. Après quelques secondes, l'écran affiche la température actuelle. La température réglée sur l'appareil devrait suffire aux besoins réels. Les réglages de température recommandés sont entre 45 et 55 °C. Des températures plus élevées ne sont pas recommandés car elles réduisent le coefficient de performance (COP) et prolongent la durée de chauffage ou augmentent le nombre d'heures de fonctionnement.
• En cas de coupure de courant, la dernière valeur mémorisée est restaurée.

Passer en mode « TURBO »

- Si vous avez besoin de plus d'eau chaude que la pompe à chaleur ne peut chauffer en un court laps de temps, appuyez sur le champ n° 13 (passe en mode « TURBO »). La pompe à chaleur et le chauffage fonctionnent simultanément. L'écran affiche les symboles n° 14, 16 et 20. Lorsque la température atteint 55 °C, la pompe à chaleur revient au mode utilisé avant le mode « TURBO ».

Passer en mode « HOT »

- Si vous souhaitez chauffer l'eau à une température maximale de 75 °C, appuyez sur le champ n° 15. La pompe à chaleur va chauffer l'eau à 55 °C. L'écran affiche les symboles n° 16 et 20. Lorsque la température dans la chaudière atteint 55 °C, le chauffage électrique se met en marche pour chauffer jusqu'à une température de 75 °C. L'écran affiche le symbole n° 14. Lorsque la température atteint 75 °C, la pompe à chaleur revient au mode utilisé avant le mode « HOT ».

Affichage de la quantité d'eau dans la pompe à chaleur

L'écran affiche le symbole 18 :

• pas d'eau chaude
• faible quantité d'eau chaude
• grande quantité d'eau chaude

Réglage du mode Vacances

En mode Vacances, vous pouvez définir le nombre de jours (au maximum 100), lorsque la pompe à chaleur doit maintenir une température minimale de l'eau (environ 10 °C).

• Maintenez appuyé le champ n° 6 pendant un certain temps (les champs 5 et 6 se mettent à clignoter).
• En appuyant sur les champs + ou -, vous pouvez définir le nombre de jours de vacances indiqués dans le champ n° 5.
• En appuyant sur le champ n° 6, ou lorsque le champ n° 6 cesse de clignoter, le nombre de jours est mémorisé.
• Si vous définissez la valeur à 0, alors la pompe à chaleur reprendra son mode de fonctionnement normal après avoir confirmé le réglage, et le champ n° 6 sera éteint.
• Une fois le nombre de jours écoulé, la pompe à chaleur revient au mode normal et l'éclairage du champ n° 6 s'éteint.

Réglage du mode MINUTERIE

En mode de fonctionnement de la MINUTERIE, vous pouvez définir les périodes où la pompe à chaleur va démarrer et s'arrêter. Pour chaque combinaison de la minuterie, vous pouvez définir jusqu'à trois périodes de temps pendant lesquelles la pompe à chaleur ne chauffera pas l'eau.

a) Réglage des combinaisons de la minuterie

• Maintenez appuyé le champ n° 11 pendant un certain temps (les champs 7 et 11 se mettent à clignoter).

• En appuyant sur les champs + ou -, choisissez parmi trois modes de fonctionnement de la minuterie :

• Mode de fonctionnement de la minuterie de la pompe à chaleur pour toute la semaine (les numéros 1-7 clignotent dans le champ n° 7),

• Mode de fonctionnement de la minuterie de la pompe à chaleur de lundi à vendredi et de samedi à dimanche (les numéros 1-5 et 6 et 7 clignotent dans le champ n° 7),
• Mode de fonctionnement de la minuterie de la pompe à chaleur pour chaque jour de la semaine (les numéros individuels 1-7 clignotent dans le champ n° 7).
• Pour régler l'heure, appuyez sur le champ n° 12.
• Sur le champ n° 5, le texte 1OF apparaît et le champ n° 12 se met à clignoter.
• En appuyant sur les champs + ou -, réglez l'heure d'arrêt.
• Appuyez de nouveau sur le champ n° 12.
• Sur le champ n° 5, le texte 1ON apparaît et le champ n° 12 se met à clignoter.
• En appuyant sur les champs + ou -, réglez l'heure de démarrage.
• En appuyant sur le champ n° 12, vous pouvez utiliser la procédure ci-dessus pour régler les deuxième et troisième périodes.
• En appuyant sur le champ n° 12, ou lorsque le champ n° 6 cesse de clignoter, le nombre de jours défini est mémorisé. Appuyez de nouveau sur le champ n° 12.

b) Activation, désactivation de la minuterie

• En appuyant sur le champ n° 11, vous pouvez activer le mode de réglage de la minuterie.
• La pompe à chaleur chauffe l'eau pendant les périodes de MARCHE (ON) (à la température définie) et pendant les périodes d'ARRÊT (OFF), elle ne chauffe pas l'eau.
• En appuyant sur le champ n° 11, vous pouvez désactiver les périodes définies du mode de fonctionnement.

ON OFF ON OFF ON OFF ON 10F 10N 20F 20N 30F 30N

Figure 12 : Période de temps

Réglages du ventilateur

Lorsque la chute de pression est définie, vous sélectionnez le mode ventilateur. Il détermine la vitesse du ventilateur.

Choisissez le mode du ventilateur à l'aide du graphique (Figure 12), présentant les caractéristiques aérodynamiques du ventilateur par rapport au débit d'air et à la chute de pression dans la canalisation d'air.

Bruit

Avec l'augmentation des niveaux des caractéristiques aérodynamiques des plus faibles aux plus élevées, le bruit augmente également. Entre 80 % et 100 %, une augmentation du niveau de bruit peut être détectée.

Niveaux d'entretien

La figure 13 montre la structure des niveaux d'entretien.


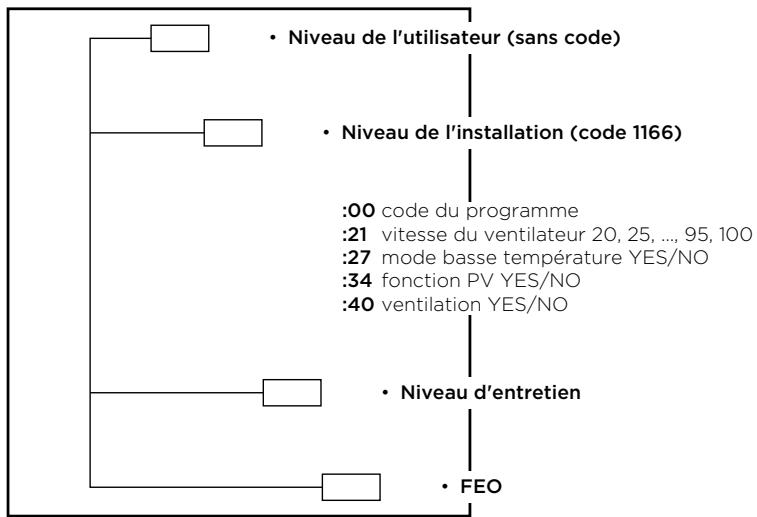

Figure 13 : Structure des niveaux d'entretien

Accès au niveau d'entretien

• En appuyant sur le champ n° 4, vous pouvez activer le mode d'entretien (Figure 14).
• Un menu d'affichage avec une inscription « code » dans le champ CLOCK apparaît. Entrez le code d'entretien (champs FN1, FN2, FN3, FN4, FN5 et FN6 pour les numéros 1, 2, 3, 4, 5, 6).

FN1					FN4
FN2	TEMP		CLOCK		FN5
FN3	MINUS	STBY		PLUS	FN6

Figure 14 : Affichage des champs

• Si vous n'appuyez sur aucun champ pendant 10 secondes, le programme retourne au menu de démarrage.
• Si le code est erroné, le programme retourne à l'opération précédente.
• Si le code est correct, le premier paramètre apparaît sur l'écran. Le nombre sur la droite est le numéro de série du paramètre et le champ sur la gauche est destiné à sa valeur.
• Le premier paramètre :00 est une version d'un code logiciel et sert uniquement à des fins d'information.
• En appuyant sur le bon numéro (champ CLOCK dans la Figure 14), vous passez au paramètre suivant.

Niveau d'installation (code 1166)

Après avoir entré le premier code pour le niveau d'installation, le programme permet d'accéder aux paramètres suivants :

• :00 code du programme
• :21 vitesse du ventilateur 20, 25, ..., 95, 100
• :27 mode basse température YES/NO
• :34 fonction PV YES/NO
• :40 ventilation YES/NO

Réglages de vitesse du ventilateur (paramètre :21)

Sélectionnez le paramètre :21 et réglez la vitesse du ventilateur en appuyant sur (+) ou (-) (20 % - 100 %). Voir les paramètres de valeurs numériques sur le côté gauche dans le champ 5. Lorsque la vitesse du ventilateur est réglée, vous pouvez enregistrer les modifications en attendant quelques instants ou en appuyant sur le n° 4.

Réglage du mode basse température (paramètre :27)

Sélectionnez le paramètre :27 et modifiez la température en appuyant sur (+) ou (-). Les températures dépendent du modèle de pompe à chaleur.

Le mode basse température est possible seulement si le modèle de pompe à chaleur permet cette fonction ! \*\*\*\*

Les réglages sont affichés sur le côté gauche (dans le champ TEMP) :

Yes - modèle de pompe à chaleur, mode de fonctionnement de la pompe à chaleur (supérieure à -7 °C), le système contient une soupape à 4 voies.

No - modèle de pompe à chaleur, mode de fonctionnement de la pompe à chaleur (supérieure à 7 °C), le système ne contient pas de soupape à 4 voies.

Activation de la fonction PV (photovoltaïque) (paramètre :34)

Yes - activée

No - désactivée

Activation du ventilateur (paramètre :40)

Yes - activée

No - désactivée

Fonction anti-légionellose

• Ne fonctionne que lorsque la pompe à chaleur est en marche. Lorsqu'elle est activée, le symbole n° 17 est affiché.
• Activation automatique : toutes les 2 semaines de fonctionnement de la pompe à chaleur.
• Le programme anti-légionellose peut être activé manuellement en appuyant sur le champ n° 15.

Ventilation

• Activer la ventilation en appuyant sur le champ n° 2. La fonction est automatiquement éteinte après 30 minutes.
• En appuyant brièvement de nouveau sur le champ 2, la ventilation est désactivée.
• En arrêtant la pompe à chaleur avec les options de on/off, la ventilation est désactivée.
• En cas de coupure de courant alors que la ventilation est activée, la ventilation reprendra après la reconnexion de l'alimentation électrique pour le temps restant, mais pas plus de 30 minutes.
• Dans le cas de toute autre défaillance, la ventilation est désactivée.
• La ventilation ne peut être activée :
• Ventilation cannot be activated:

- dans le cas d'une défaillance quelconque

- pendant le fonctionnement de la fonction anti-légionellose

- pendant le dégivrage.

• Le symbole 2 est actif et visible.

Mode de sauvegarde

• Activer le mode de sauvegarde en appuyant sur le champ n° 2.
• Le mode de sauvegarde utilise des radiateurs et est activé quand une erreur se produit sur l'unité. L'eau est chauffée avec des radiateurs.
• En appuyant sur le champ n° 2, le mode de sauvegarde est désactivé.
  • Le symbole 3 est affiché.
• Si le mode de sauvegarde est actif, veuillez contacter les services d'entretien.

Signalisation de fonctionnement

Programme anti-légionellose :

• activé - le champ de contrôle 17 est affiché
• désactivé - le champ de contrôle 17 n'est pas affiché

Chauffage électrique :

• activé - le champ de contrôle 14 est affiché
• désactivé - le champ de contrôle 14 n'est pas affiché

Pompe à chaleur :

• activé - le champ de contrôle 16 est affiché
• désactivé - le champ de contrôle 16 n'est pas affiché

Marche/arrêt :

• activé - le champ de contrôle 9 et les autres champs sont affichés
• désactivé - le champ de contrôle 9 est affiché

Dégivrage :

• activé - le champ de contrôle 19 est affiché
• désactivé - le champ de contrôle 19 n'est pas affiché

Ventilateur marche/arrêt :

• activé - le champ de contrôle 20 est affiché
• désactivé - le champ de contrôle 20 n'est pas affiché

Ventilation marche/arrêt (en appuyant sur le champ n° 2):

- activé - le champ de contrôle 2 est affiché

Mode de sauvegarde marche/arrêt (en appuyant sur le champ n° 2) :

• activé - le champ de contrôle 3 est affiché
• désactivé - le champ de contrôle 3 n'est pas affiché

PV (PHOTOVOLTAÏQUE)

• En cas de contact sans tension entre les fixations 1 et 2, PV est activé (Figure 17).
• En cas de contact sans tension entre les fixations 1 et 2, le champ 1 est activé.
• Le contact sans tension nécessite 800 W de puissance électrique.
• PV est désactivé dans les paramètres par défaut.
• PV est activé dans le menu d'installation avec l'activation du paramètre 34.
• Réglez les fonctions PV avant les réglages de l'heure.
• Le mode PV n'a aucune incidence sur le mode de sauvegarde.
• Le cycle anti-légionellose est effectué indépendamment de l'état du mode PV.

Opération PV (activée) :

• PV est activé et le fonctionnement de la pompe à chaleur est autorisé. La pompe à chaleur chauffe l'eau à la température maximale (voir tableau des caractéristiques techniques). Le chauffage est activé.
• Aucun contact entre les fixations photovoltaïques et le fonctionnement de la pompe à chaleur n'est autorisé. La pompe à chaleur chauffe l'eau a une température jusqu'à 40 °C.

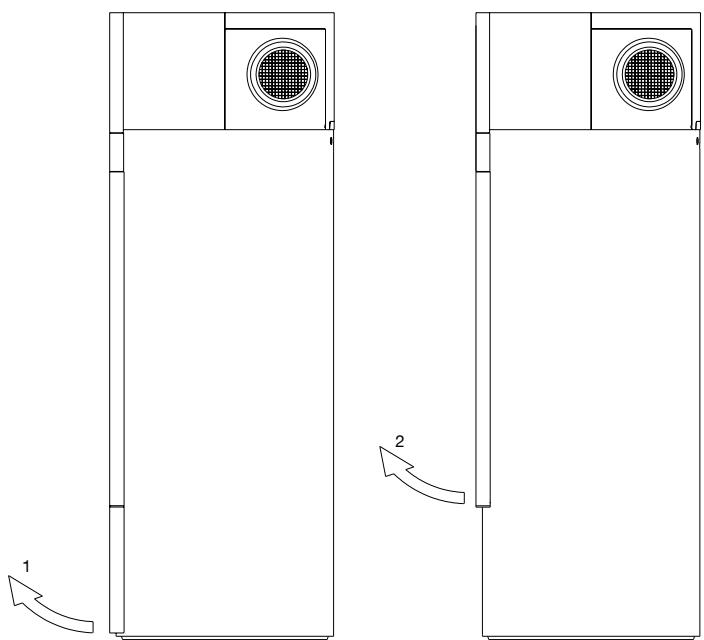

Ouverture du couvercle d'entretien PPE

Modèles PAW- DHWM300A /AE

1. Pour retirer une petite partie du couvercle d'entretien, tirez sur le côté bas.
2. Pour supprimer la plus grande partie du couvercle d'entretien, tirez sur le côté bas.
   Faites les étapes inverses pour fermer le couvercle.

Modèles PAW-DHWM200A

Faites l'étape 2 des modèles PAW-DHWM300.

Figure 15 : Ouverture du couvercle d'entretien PPE

Détection PV

La connexion du module PV sur la pompe à chaleur doit être effectué par un spécialiste qualifié. Sur la face arrière de la pompe à chaleur, sous le cordon de connexion, il y a un port de connexion PV. Le port PV est montré sur la figure 16. Utilisez un cordon de connexion (section transversale intérieure de 0,5 mm² minimum, H05VV-F 2G 0,5 mm² et section transversale extérieure de 10 mm maximum). Le retrait du couvercle est décrit dans le chapitre ci-dessus.

Figure 16 : emplacement de connexion PV (photovoltaïque)

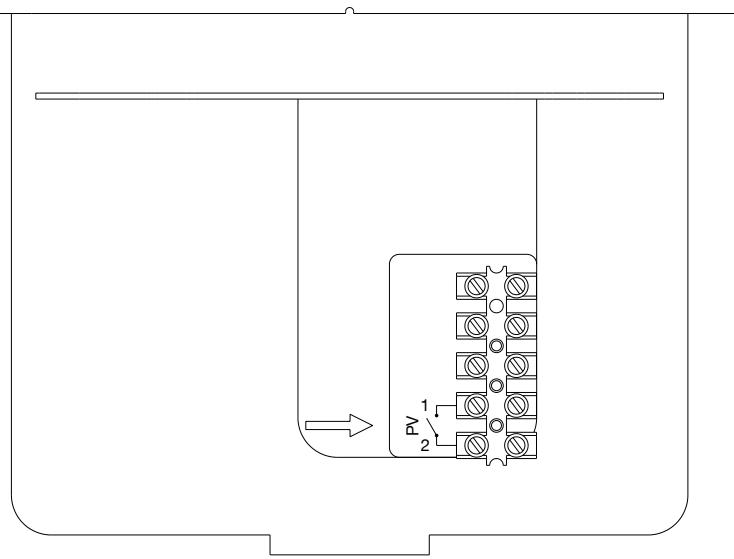

Branchez le cordon à la fixation, située sous l'unité de contrôle. L'emplacement de connexion est marquée par PV. Utilisez les ports 1 et 2.

1 2

Figure 17 : Port de connexion PV (photovoltaïque)

Après la connexion au réseau de distribution en eau et à d'autres sources de chauffage, le réservoir d'eau chaude avec la pompe à chaleur sont prêts à l'emploi. Dans l'éventualité où l'eau gèle dans le réservoir, vous devez vidanger l'eau du réservoir. Pour ce faire, ouvrez le levier d'eau chaude d'un des mélangeurs reliés au réservoir d'eau chaude. L'eau est évacuée par l'intermédiaire d'une soupape de vidange du tuyau d'arrivée d'eau.

L'extérieur de la pompe à chaleur doit être nettoyé avec une solution détergente douce. N'utilisez pas de solvants ou de nettoyants abrasifs. Si la pompe à chaleur a été exposée à la poussière, les lamelles de l'évaporateur peuvent être bloquées, ce qui peut avoir un effet néfaste sur le fonctionnement de la pompe à chaleur.

En fournissant un entretien régulier, vous assurerez un fonctionnement sans faille et une longue durée de vie de la pompe à chaleur. La garantie de la corrosion de la cuve s'applique uniquement si vous effectuez des inspections régulières de l'anode de protection. La période entre les inspections ne doit pas dépasser 36 mois. L'inspection doit être effectuée par un spécialiste agréé. L'inspection doit être inscrite sur le document de garantie du produit. L'inspection va vérifier l'anode de protection anticorrosion et si nécessaire nettoyer le calcaire, qui s'accumule dans la cuve en fonction de la qualité, de la quantité et de la température de l'eau. Le spécialiste de l'entretien recommandera la date de la prochaine inspection.

Malgré une production et un contrôle minutieux, la pompe à chaleur peut produire des erreurs qui doivent être résolues par un service après-vente agréé.

Avant d'appeler votre fournisseur d'entretien, vérifiez les points suivants :

• Le réseau d'alimentation électrique est-il normal ?
• La sortie d'air est-elle obstruée (l'évaporateur peut geler) ?
• La température ambiante est-elle trop basse (l'évaporateur peut geler) ?
• Pouvez-vous entendre le compresseur et le ventilateur fonctionner ?

N'essayez pas d'éliminer les dysfonctionnements vous-même, appelez le service après-vente agréé le plus proche !

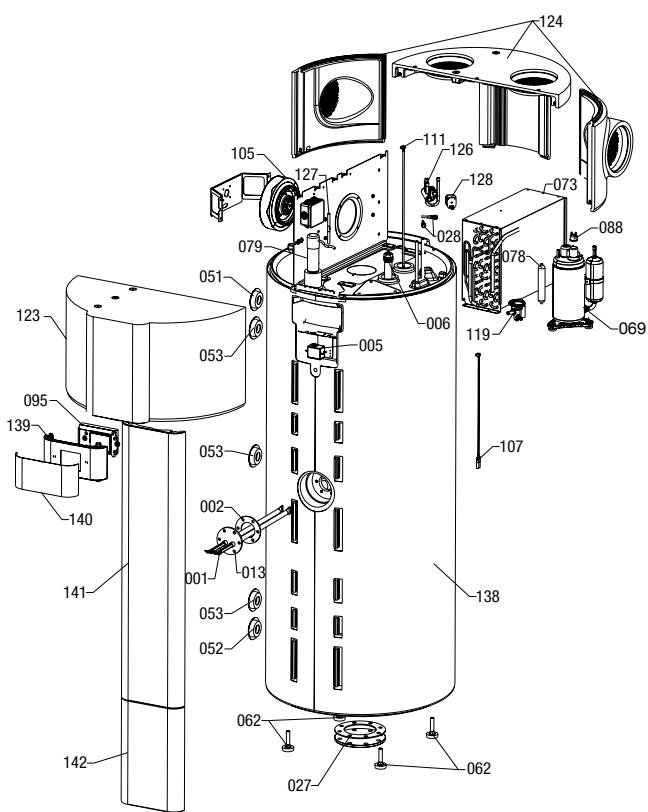

Figure 18 : Dessin en vue éclatée

Position	Ident	Description de la pièce détachée	Quantité	Validité
1	458697	Élément de chauffage 1000 W	2
2	496134	Joint 100/60x3	1
5	506660	Fusible thermique	1
6	543154	Mg Anode D26 - Chaîne	1
13	524462	Cartouche chauffante	1
27	765011	Joint 180/114x3	1
28	321732	Vanne de remplissage	2
51	512464	Rosette D80/D31X20 RD	1
52	512465	Rosette D80/D31X20 BU	1
53	512463	Rosette D80/D31X20 BK	1	PAW-DHWM200A PAW-DHWM300A
53	512463	Rosette D80/D31X20 BK	3	PAW-DHWM300AE
62	765083	Pied réglable M12x71	4
69	407206	Compresseur	1
69	519943	Compresseur	1
88	419383	Fusible du moteur	1
73	496119	Évaporateur	1
73	496131	Évaporateur	1
78	364934	Filtre déshydrateur 30 g	1
79	409396	Condensateur 15mF	1
95	405088	Électronique	1
105	496009	Ventilateur	1
107	506710	Capteurs de température	1
111	531227	Capteur en bande 200L	1	PAW-DHWM200A
111	506529	Capteur en bande 300L	1	PAW-DHWM300A PAW-DHWM300AE
119	440608	Vase d'expansion thermique TUB-R134	1
123	496006	Bouchon de protection avant	1
124	496007	Bouchon de protection arrière	1
126	392462	Soupape d'inversion à 4 voies	1
127	451725	Clapet anti-retour	1
128	443882	Bobine de soupape d'inversion à 4 voies	1
138	535754	Boîtier 200	1	PAW-DHWM200A
138	517236	Boîtier 300	1	PAW-DHWM300A
138	517237	Boîtier 300-1	1	PAW-DHWM300AE
139	518197	Support électronique	1
140	517324	Protection d'écran	1
141	523139	Couvercle de canal de service 200	1
142	496135	Couvercle de canal de service 300	1	PAW-DHWM300A PAW-DHWM300AE

Malgré une production et un contrôle minutieux, la pompe à chaleur peut produire des erreurs qui doivent être résolues par un service après-vente agréé.

Indicateur d'erreurs

- En cas d'une erreur sur l'appareil, le signal sonore émet des bips et le champ n° 4 se met à clignoter. Lorsque vous appuyez sur le champ n° 4, le code d'erreur est affiché dans le champ n° 12.

Erreur	Description de l'erreur	Solution
E004	• Gel. L'erreur apparaît si la température dans la pompe à chaleur est en dessous de 5 °C.	• Appelez le service après-vente.
E005	• Surchauffe (température > 75 °C, échec du régulateur électronique).	• Débranchez la pompe à chaleur de l'alimentation électrique. Appelez le service après-vente.
E006	• Erreur d'anode Mg.	• Appelez le service après-vente (la pompe à chaleur fonctionne normalement).
E007	• Erreur de capteurs de volume et/ou de température.	• Appelez le service après-vente.
E042	• Erreur de fonction anti-légionellose.	• Appuyez sur le champ n° 4 pour redémarrer.
E247	• Erreur de dégivrage.	• Allume automatiquement le chauffage avec le radiateur électrique. Lorsque l'erreur est supprimée, l'unité reprend son fonctionnement normal.
E361	• Erreur du capteur de l'air externe.	• Appelez le service après-vente (passe automatiquement au chauffage électrique).
E363	• Erreur de capteur de dégivrage.	• Appelez le service après-vente (passe automatiquement au chauffage électrique).

NOUS NOUS RÉSERVONS LE DROIT D'ÉVENTUELLES MODIFICATIONS TOUCHANT LA FONCTIONNALITÉ DE L'APPAREIL.

Les instructions d'utilisation sont également disponibles sur notre site internet www.aircon.panasonic.eu.

0,5 m 0,4 m 0,4 m

0,5 m

Modelli PAW- DHWM300A /AE
