SC-ALL5CDEG - Cassa bluetooth PANASONIC - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo SC-ALL5CDEG PANASONIC in formato PDF.
| Tipo di prodotto | Cassa Bluetooth con lettore CD, radio DAB+/FM, streaming di rete |
| Marca | Panasonic |
| Modello | SC-ALL5CDEG |
| Dimensioni (L × A × P) | 533 × 203 × 98 mm |
| Peso | Circa 2,7 kg |
| Alimentazione | CA 220-240 V, 50 Hz |
| Consumo elettrico | 25 W (in funzionamento); standby: 0,3 W (BT standby disabilitato), 3,5 W (standby rete attivo) |
| Potenza di uscita | 2 × 20 W (8 Ω, 1 kHz, 10% THD) |
| Connettività senza fili | Bluetooth 2.1+EDR, Wi-Fi 2,4/5 GHz, NFC |
| Formati audio supportati | CD-DA, MP3, FLAC, ALAC, WAV (tramite USB/rete) |
| Ingressi audio | AUX (jack 3,5 mm), USB (per riproduzione e ricarica 5V/1,5A), Ethernet (LAN) |
| Radio | DAB+ (banda III) e FM (87,5-108 MHz) con preimpostazioni |
| Funzioni di rete | AllPlay, DLNA, Spotify Connect, aggiornamento software via Internet |
| Montaggio a parete | Possibile con supporti forniti (capacità di carico ≥ 33 kg) |
| Accessori forniti | Telecomando, batteria, cavo di alimentazione, antenna DAB, supporti a parete e viti di sicurezza |
| Manutenzione e pulizia | Panno morbido e asciutto; non utilizzare alcol o solventi |
| Sicurezza | Spegnimento automatico dopo 20 minuti di inattività (regolabile) |
| Ricambi e riparabilità | Affidare la manutenzione a personale qualificato; non smontare da soli |
Domande frequenti - SC-ALL5CDEG PANASONIC
Domande degli utenti su SC-ALL5CDEG PANASONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cassa bluetooth in formato PDF gratuitamente! Trova il tuo manuale SC-ALL5CDEG - PANASONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SC-ALL5CDEG del marchio PANASONIC.
MANUALE UTENTE SC-ALL5CDEG PANASONIC
Istruzioni per l'uso
Gebruiksaanwijzing
Impianto stereo compatto
Compact stereosysteem
Model No. SC-ALL5CD
La ringraziamo dell'acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.
Istruzioni per l'installazione incluse (→ 58 e 82, 83)
Per l'installazione occorre rivolgersi a uno specialista qualificato.
Per una installazione corretta, prima di iniziare il lavoro leggere attentamente queste istruzioni e le istruzioni per l'uso.
(Conservare queste istruzioni. Possono essere necessarie quando si eseguono operazioni di manutenzione o si sposta l'unità.)
Precauzioni di sicurezza
ATTENZIONE
Unità
- Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
- Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
- Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
- Utilizzare solo gli accessori consigliati.
- Non rimuovere le coperture.
- Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.
- Non introdurre oggetti metallici all'interno di questa unità.
- Non appoggiare oggetti pesanti su questa unità.
Cavo di alimentazione CA
- Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
- Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
- Inserire fino in fondo la spina del cavo di alimentazione nella presa.
- Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
- Non maneggiare la spina con le mani bagnate.
- Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
- Non utilizzare una spina o una presa di rete danneggiate.
- La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.
AVVERTENZA
Unità
- Questa unità utilizza un laser. L'uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l'esposizione a radiazioni pericolose.
- Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
- Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
- Questa unità è progettata per l'uso nei paesi con clima mite.
Collocazione
- Collocare questa unità su una superficie piana.
- Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
- Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto.
- Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
- Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.
Batteria
- Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
- L'uso scorretto delle batterie può causare perdite di elettrolito e causare incendi.
- Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce.
- Non riscaldare o esporre a fiamme le batterie.
- Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
- Non aprire o mettere in corto le batteria.
- Non ricaricare batterie alcaline o al manganese.
- Non usare batterie la cui guaina non è intatta.
- Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
Il contrassegno di identificazione prodotto è situato sul lato inferiore dell'unità.
C€0700 Ⓖ
Dichiarazione di conformità (DdC)
"Panasonic Corporation" dichiara qui che questo prodotto è conforme ai requisiti essenziali e altre relative norme della Direttiva 1999/5/EC.
I clienti possono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal nostro server per le DdC: http://www.doc.panasonic.de
Contatti del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH,
Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germania
Questo prodotto è destinato ai seguenti paesi.
GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI, TR
Questo prodotto è progettato per la clientela generale. (Categoria 3)
La funzionalità WLAN di questo prodotto dovrà essere utilizzata esclusivamente all'interno di edifici.
Questo prodotto è realizzato per connettersi a un Access Point di reti WLAN da 2,4 GHz o 5 GHz.
Indice
Precauzioni di sicurezza 58
Accessori....59
Guida di riferimento di controllo 60
Connessioni 61
Inserimento supporto....62
Impostazioni di rete 63
Streaming di musica attraverso la rete...... 65
Utilizzo della funzione Bluetooth ^® 67
Comandi per la riproduzione dei supporti ... 69
Ascolto DAB+....70
Ascolto della radio FM 72
Regolazione dell'audio....73
Orologio e timer 73
Altre operazioni....74
Risoluzione dei problemi 76
Utilizzo dell'unità e dei supporti.... 79
Informazioni su Bluetooth ^® 79
Supporti riproducibili 80
Licenze....80

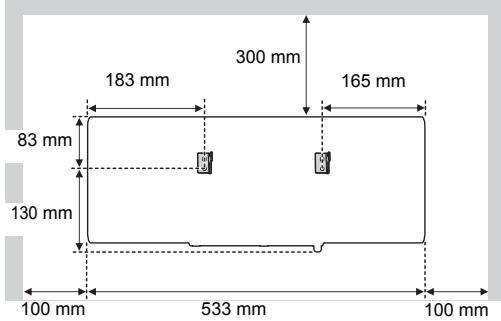

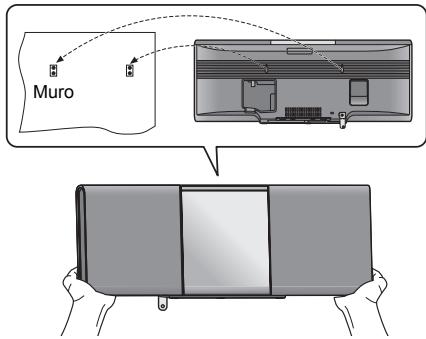

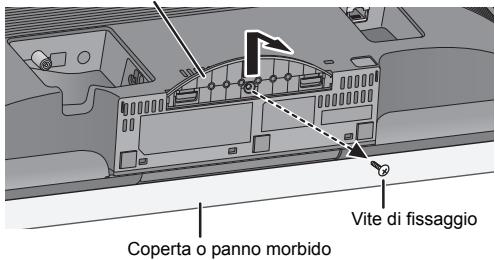

Fissaggio dell'unità al muro (opzionale) ..... 82
Specifiche 84
Descrizioni contenute in queste istruzioni per l'uso
- I riferimenti alle pagine sono indicati con “→ ○○”.
- A meno di indicazioni diverse, le operazioni descritte prevedono l'utilizzo del telecomando.
Accessori
Prima di utilizzare l'unità controllare che siano presenti gli accessori in dotazione.
□ 1 Telecomando
(N2QAYB001050)
□ 1 Batteria per il telecomando
□ 1 Cavo di alimentazione CA
□ 1 Antenna DAB interna
Accessori per montaggio a muro

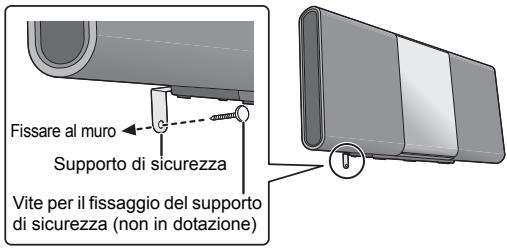

□ 1 Supporto di sicurezza

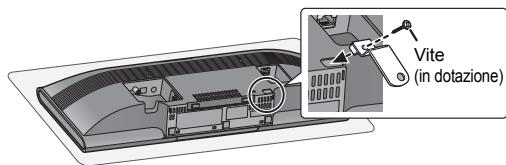

□ 1 Vite

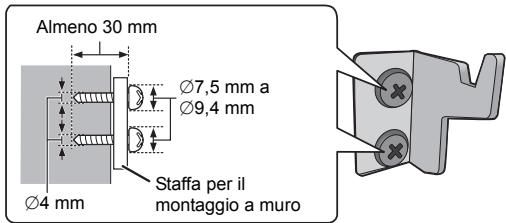

☐ 2 Staffe per montaggio a muro
- Non utilizzare il cavo di alimentazione CA per altri apparecchi.
- I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a marzo 2015. Possono essere soggetti a modifiche.
Smaltimento di vecchie apparecchiature e batterie usate
Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento
Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.
Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.
Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.
Note per il simbolo batterie (simbolo sotto):
Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.
Guida di riferimento di controllo

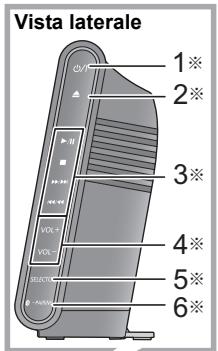

1 Interruttore di standby/accensione (⏻/l)
Sfiorare per commutare l'unità dalla modalità di accensione a quella di standby o viceversa. In modalità standby l'unità consuma comunque una piccola quantità di corrente.
2 Apre o chiude lo sportello scorrevole
3 Tasti per il controllo di base della riproduzione
4 Regola il volume (da 0 (min) a 50 (max))
5 Seleziona la sorgente audio
Su questa unità:
$$ \begin{array}{c} \text {"CD"} \longrightarrow \text {"BLUETOOTH"} \longrightarrow \text {"DAB+"} \ \uparrow \ \text {"NETWORK"} \leftarrow \text {"USB"} \leftarrow \text {"AUX"} \leftarrow \text {"FM"} \end{array} $$
Sul telecomando:
6 Pulsante di accoppiamento Bluetooth®
- Sfiorare per selezionare "BLUETOOTH" come sorgente audio.
- Sfiorare e tenere premuto per entrare in modalità accoppiamento (→ 67) o scollegare un dispositivo Bluetooth® (→ 68).

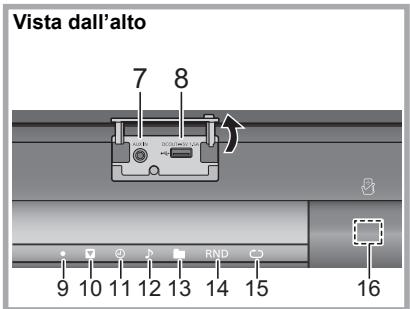

7 Spinotto AUX IN ( 61)
8 Porta per dispositivi USB/Terminale DC OUT (→ 62)
9 “●”: Indicatore rete
10 “▼”: Indicatore servizio secondario
11 “☐”: Indicatore timer riproduzione

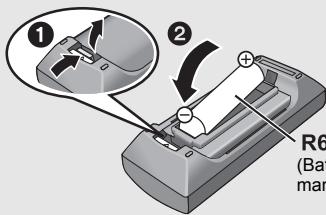

■ Uso del comando a distanza
Inserire la batteria in modo che i poli (+ e −) coincidano con quelli indicati sul telecomando.
Puntarlo verso il sensore del segnale del telecomando di quest'unità.
- Per evitare interferenze, no collocare oggetti di fronte al sensore del segnale.
- Quando lo sportello scorrevole è aperto, utilizzare il telecomando a circa la stessa altezza del sensore del segnale del telecomando.
12 “♪”: indicatore 1-TRACK
13 “☐”: indicatore 1-ALBUM
14 "RND": indicatore RANDOM
15 “ ➕ ”: indicatore ON REPEAT
16 Sensore NFC ( 67)
17 Sensore del segnale del telecomando
Distanza: Fino a 7 m circa, direttamente di fronte
Angolo: Circa 30° a sinistra e a destra
18 Sportello scorrevole
19 Display

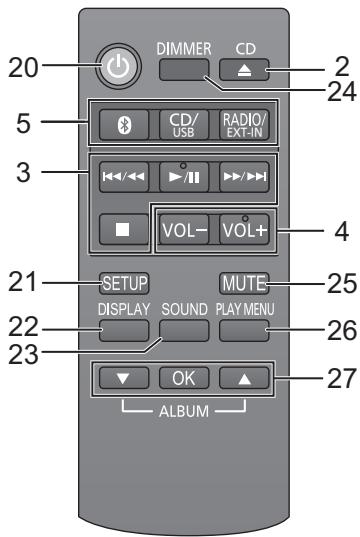

20 Accende o spegne l'unità principale
21 Consente di accedere al menu Setup
22 Cambia le informazioni visualizzate
23 Consente di accedere al menu audio
24 Riduce la luminosità del display e degli indicatori Premere nuovamente per annullare.
25 Silenzia il volume
Premere nuovamente per annullare. "MUTE" viene annullato anche quando si regola il volume o si spegne l'unità.
26 Consente di accedere al menu di riproduzione
27 Selezione/OK
※ Per impostare questi selettori è sufficiente sfiorare i simboli. Ogni volta che si sfiora il selettore, verrà emesso un segnale sonoro, che può essere disattivato. (→ 74)
R6/LR6, AA
(Batteria alcalina o al manganese)
Connessioni

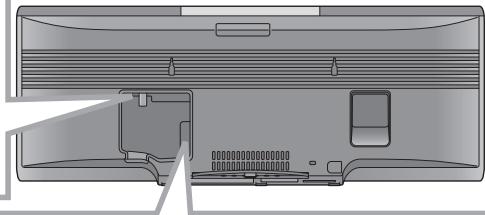

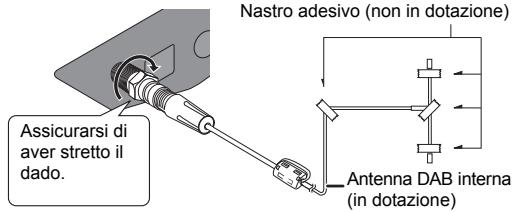

1 Collegare l'antenna.
Questa unità è in grado di ricevere stazioni DAB+ e stazioni FM con l'antenna DAB.
2 Collegare il cavo di alimentazione CA dopo aver completato tutti gli altri collegamenti.
Questa unità consuma una piccola quantità di corrente CA ( 84) anche da spenta.
- Per risparmiare energia, se si prevede di non utilizzare questa unità per lungo tempo, scollegarla dalla presa di rete.
Ad una presa di rete
Cavo di alimentazione CA (in dotazione)
- Questi altoparlanti non hanno schermatura magnetica. Non posizionarli vicino a un televisore, a un personal computer o ad altri dispositivi magnetici.
- Fissare l'antenna con del nastro a una parete o a un pilastro, in una posizione che riduca al minimo le interferenze.
- Se la qualità di ricezione della radio è scarsa, usare un'antenna DAB esterna (non in dotazione).

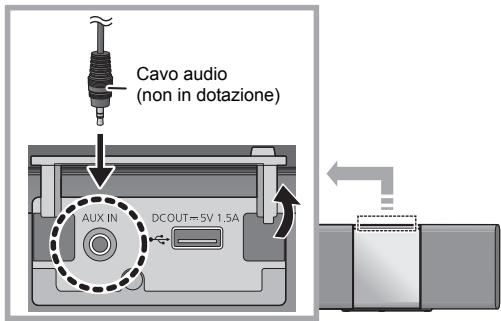

Collegare un riproduttore di musica esterno
1 Collegare un dispositivo musicale esterno utilizzando un cavo audio (non in dotazione).
- Tipo di spina: ∅3,5 mm stereo
2 Premere ripetutamente RADIO/EXT-IN per selezionare “AUX” e avviare la riproduzione sul dispositivo collegato.
■ Selezionare il livello dell'audio in ingresso per il dispositivo esterno
1 Mentre è in modalità AUX, premere ripetutamente [SOUND] per selezionare "INPUT LEVEL".
2 Premere [▲, ▼] per selezionare “NORMAL” o “HIGH”, quindi premere [OK].
- L'impostazione predefinita è "NORMAL".
- Per ridurre la distorsione del suono quando è selezionato "HIGH", selezionare "NORMAL".
- Spegnere l'equalizzatore o abbassare il volume del dispositivo esterno per abbassare il livello del segnale in ingresso. Se il livello del segnale in ingresso è elevato, il suono risulterà distorto.
- Per ulteriori informazioni, vedere le istruzioni per l'uso del dispositivo.
Inserimento supporto
■ Connessione di un dispositivo USB
- Inserire il dispositivo USB direttamente senza utilizzare prolunghe USB.
- Disconnettere il dispositivo USB dopo il suo utilizzo.
- Prima di rimuovere il dispositivo USB, selezionare una sorgente diversa da "USB".

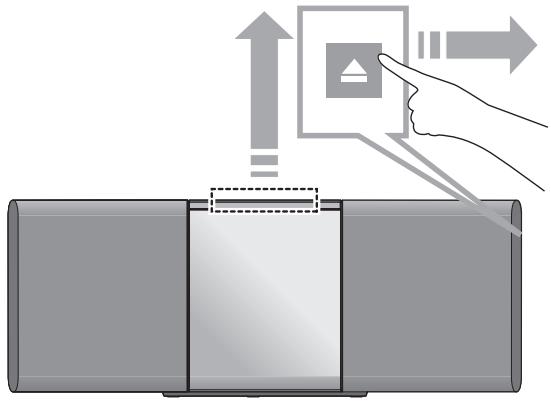

Inserimento di un CD
- Ricordarsi di inclinare il disco in modo che non tocchi lo sportello scorrevole.
- Non aprire manualmente lo sportello scorrevole.

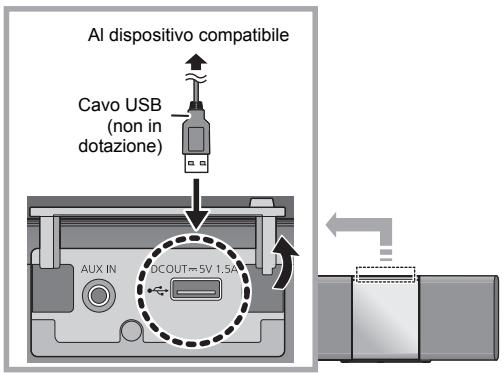

■ Ricarica di un dispositivo.
La ricarica ha inizio quando un dispositivo (valore nominale: 5 V/1,5 A) viene collegato al terminale DC OUT di questa unità.
1 Accendere l'unità.
2 Connessione di un dispositivo.
→ Verificare che la ricarica abbia avuto inizio, ad esempio controllando lo schermo del dispositivo collegato.
- È necessario un cavo compatibile con il proprio dispositivo. Utilizzare il cavo in dotazione al dispositivo.
- Anche se si collega un cavo compatibile con il terminale DC OUT di questa unità, è possibile che il dispositivo non venga caricato. In questo caso, utilizzare il caricabatterie che viene fornito con il dispositivo.
- Con alcuni tipi di dispositivi, è possibile che altri caricatori non funzionino. Controllare le istruzioni per l'uso del dispositivo prima di procedere.
- Non collegare a questa unità un dispositivo con un valore nominale superiore a 5 V/1,5 A.
- Per verificare se la carica è completa, guardare lo schermo del dispositivo collegato, ecc.
- Una volta che il dispositivo è completamente carico, rimuovere il cavo USB dal terminale DC OUT.
- Per continuare la ricarica quando l'unità è in standby, accertarsi che la ricarica sia iniziata prima di mettere questa unità in modalità standby.
- Quando si ricarica un dispositivo la cui batteria si è esaurita, non mettere l'unità in standby fino a quando non è stata ripristinata l'operatività del dispositivo.
- Accertarsi che l'unità non cada mentre si inserisce o si rimuove il supporto.
- Quando si sposta questa unità, ricordarsi di rimuovere tutti i supporti e di attivare la modalità Standby.

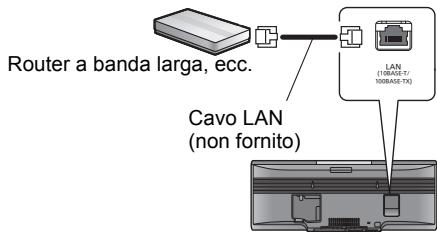

Impostazioni di rete
È possibile effettuare lo streaming di musica da un dispositivo iOS (iPhone/iPad/iPod), da un dispositivo Android™ o da un PC (Windows) ai diffusori si questo sistema usando la piattaforma smart media Qualcomm® AllPlay™ o la funzione DLNA. Per utilizzare queste funzioni, questo sistema deve essere collegato alla stessa rete a cui è collegato il dispositivo compatibile.
- Aggiornare il software del sistema dopo che le impostazioni di rete sono state completate. (→ 74)
Scegliere uno dei seguenti metodi di impostazione della rete.
Connessione LAN Wireless
Metodo 1: "Utilizzo di un browser Internet"
- È possibile accedere alle impostazioni di rete di questa unità dal browser Internet sul proprio smartphone o PC, ecc.
Metodo 2: “Utilizzo di WPS (Wi-Fi Protected Setup™)” (→ 64)
- Se il router wireless supporta WPS, è possibile impostare una connessione premendo il pulsante WPS o immettendo il codice PIN WPS.
Connessione LAN via cavo
Metodo 3: "Uso di un cavo LAN" (→ 64)
- È possibile stabilire una connessione stabile alla rete con il cavo LAN.
- L'impostazione verrà annullata dopo il limite di tempo impostato. In quel caso, tentare nuovamente l'impostazione. Per annullare questa impostazione prima del termine, premere [■].
Connessione LAN Wireless
Questo sistema è dotato di Wi-Fi® incorporato e può essere connesso a un router wireless.
Preparazione
- Posizionare questo sistema il più vicino possibile al router wireless.
- Non collegare un cavo LAN, perché in questo modo verrebbe disabilitata la funzione Wi-Fi®.
1 Accendere questo sistema.
2 Procedere a "Metodo 1" o "Metodo 2".
Metodo 1: Utilizzo di un browser Internet
- Le spiegazioni che seguono si riferiscono ad uno smartphone.
1 Premere ripetutamente RADIO/EXT-IN sul telecomando per selezionare "NETWORK".
2 Premere ripetutamente [SETUP] sul telecomando per selezionare "NET SETUP", quindi premere [OK].
3 Premere [▲, ▼] sul telecomando per selezionare "MANUAL" e quindi premere [OK].
4 Premere [▲, ▼] sul telecomando per selezionare "OK? YES" e quindi premere [OK].
- Dopo aver premuto [OK] per confermare “OK? YES”, la connessione di rete precedentemente impostata con questa unità verrà annullata.
"SETTING" lampeggia sul display.
5 Andare alle impostazioni Wi-Fi sul dispositivo compatibile.
6 Selezionare "ALL5CD □□□□□□__AJ" per il collegamento a questo sistema.
- “□” sta per un carattere specifico per ciascun set.
- Può essere necessario sino a 1 minuto perché appaia nel proprio elenco Wi-Fi.
- Accertarsi che sia abilitato DHCP come impostazione di rete sul dispositivo compatibile.
- Dispositivo iOS: la pagina delle impostazioni verrà visualizzata automaticamente all'interno del browser Internet.
- Eccetto dispositivo iOS: aprire il browser Internet ed aggiornare la pagina per visualizzare la pagina delle impostazioni.
- Se non viene visualizzata la pagina delle impostazioni, immettere “http://172.19.42.1/” nel campo indirizzo URL.
7 Immettere "http://172.19.42.1/ nel campo indinz selezionare "Next".
- Il nome del dispositivo visualizzato sarà il nome di questo sistema sulla rete.
- Numero massimo di caratteri che possono essere mostrati: 32
- Il nome del dispositivo viene impostato quando viene selezionato "Next"
- È possibile modificare il nome del dispositivo anche dopo aver impostato la connessione di rete. (→ 65, “Effettuare impostazioni relative alla rete”)
8 Selezionare il nome della propria rete (SSID), quindi immettere la password.
- Verificare il nome della rete (SSID) e la password impostate sul router wireless.
- Un elenco di nomi di reti (SSIDs) apparirà quando si seleziona la casella “Network Name”.
- Per visualizzare i caratteri immessi nella casella "Password", selezionare "Show Password".
- Se la propria rete richiede impostazioni specifiche, deselezionare "DHCP" per disabilitare DHCP.
- È possibile utilizzare indirizzo IP, subnet mask, gateway predefinito, DNS primario, ecc. specifici.
9 Selezionare "Connect" per applicare le impostazioni.
- Quando viene stabilita la connessione, sul display dell'unità appare "SUCCESS". (L'indicatore di rete "●" si accende.)
- Se viene visualizzato "FAIL", premere [OK], verificare il nome della rete (SSID) e la password, e quindi effettuare nuovamente l'impostazione.
- A seconda del dispositivo, potrebbe non essere visualizzata la schermata di completamento della connessione.
10 Assicurarsi di connettere il proprio dispositivo compatibile alla rete wireless domestica.
- Abilitare Java e i Cookie nelle impostazioni del browser.
Metodo 2:
Utilizzo di WPS (Wi-Fi Protected Setup™)
I router wireless compatibili con WPS possono riportarne il marchio identificativo.
1 Premere ripetutamente RADIO/EXT-IN sul telecomando per selezionare "NETWORK".
2 Per entrare nella modalità "WPS PUSH"
1 Premere ripetutamente [SETUP] sul telecomando per selezionare "NET SETUP", quindi premere [OK].
Sul display appare "WPS PUSH".
2 Premere [OK].
- In alternativa, sfiorare e tenere premuto [▶▶/▶▶] sull'unità per almeno 4 secondi.
"WPS" lampeggia sul display.
3 Attivare il tasto WPS sul router wireless.
- Quando viene stabilita la connessione, sul display dell'unità appare "SUCCESS". (L'indicatore di rete "●" si accende.)
- Può essere visualizzato “FAIL” se la connessione non è stata stabilita entro il periodo di tempo impostato. Provare a ripetere l'impostazione. Se viene nuovamente visualizzato “FAIL”, provare altri metodi.
4 Premere [OK] sul telecomando per uscire dalle impostazioni.
■ Utilizzo del codice PIN WPS
1 Premere ripetutamente RADIO/EXT-IN sul telecomando per selezionare "NETWORK".
2 Per entrare nella modalità "WPS PIN"
1 Premere ripetutamente [SETUP] sul telecomando per selezionare "NET SETUP", quindi premere [OK].
2 Premere [▲, ▼] sul telecomando per selezionare "WPS PIN" e quindi premere [OK].
- In alternativa, sfiorare e tenere premuto [|◀◀/◀◀] sull'unità per almeno 4 secondi.
Il codice PIN è indicato sul display.
3 Immettere il codice PIN nel router di rete wireless.
- Una volta che il sistema entra in modalità codice PIN WPS, non è possibile effettuare l'impostazione usando il pulsante WPS. Per usare il pulsante WPS, spegnere e riaccendere il sistema, ed effettuare nuovamente le impostazioni di rete.
- A seconda del router, altri dispositivi connessi potrebbero perdere temporaneamente la loro connessione.
- Per ulteriori informazioni, vedere le istruzioni per l'uso del router wireless.
Connessione LAN via cavo
Metodo 3: Uso di un cavo LAN
ad es.,
1 Staccare il cavo di alimentazione CA.
2 Collegare l'unità ad un router a banda larga utilizzando un cavo LAN.
3 Collegare il cavo di alimentazione CA all'unità e accendere questo sistema.
- Quando viene stabilita la connessione, si accende l'indicatore di rete “ ● ”.
- Utilizzare soltanto cavi LAN diretti di categoria 5 o superiore (STP) per collegarsi alle periferiche.
- É possibile collegare o scollegare il cavo LAN solo quando il cavo di alimentazione CA è scollegato.
- L'inserimento di un cavo che non sia il cavo della LAN nel terminale della LAN può danneggiare l'unità.
- Se il cavo LAN è scollegato, le impostazioni relative alla rete (→ 65) verranno annullate. In quel caso, effettuare nuovamente le impostazioni.
- Quando si collega un cavo LAN, la funzione Wi-Fi verrà disabilitata.
Effettuare impostazioni relative alla rete
È possibile modificare il nome di questo sistema sulla rete, ed usare indirizzo IP, subnet mask, gateway predefinito, DNS primario specifici.
È possibile modificare il nome di questo sistema anche cambiando un'impostazione nella app "Panasonic Music Streaming" (versione 2.0.8 o successiva) (→ destra). Per informazioni sulla app, consultare il sito seguente. http://panasonic.jp/support/global/cs/audio/app/ (Il sito è solo in inglese.)
Preparazione
- Completare le impostazioni di rete. (→ 63)
- Collegare il proprio dispositivo alla stessa rete a cui è collegato questo sistema.
- Controllare l'indirizzo IP di questo sistema (→ 76), e prenderne nota.
1 Lanciare un browser Internet sul proprio dispositivo e quindi immettere l'indirizzo IP di questo sistema nel campo indirizzo per visualizzare la pagina delle impostazioni.
- Possono essere necessari alcuni minuti perché sia visualizzata la pagina delle impostazioni a seconda dell'ambiente. In tal caso, ricaricare il browser.
- Se l'unità è connessa tramite Wi-Fi, è possibile modificare solo il nome del dispositivo. Chiudere la pagina delle impostazioni dopo aver modificato il nome del dispositivo.
- Per modificare il nome del dispositivo, selezionare "Change", ed immettere un nuovo nome per il dispositivo, quindi selezionare "Apply".
2 Immettere il nome di un dispositivo e quindi selezionare "Next".
- Consultare il passaggio 7 di “Utilizzo di un browser Internet” (→ 63) per informazioni sul nome di un dispositivo.
3 Selezionare e immettere le informazioni.
- Se la propria rete richiede impostazioni specifiche, deselezionare “DHCP” per disabilitare DHCP.
- È possibile utilizzare indirizzo IP, subnet mask, gateway predefinito, DNS primario, ecc. specifici.
4 Selezionare "Connect" per applicare le impostazioni.
- Quando è stata stabilita la connessione, sul display dell'unità appare "SUCCESS".
Streaming di musica attraverso la rete
È possibile effettuare lo streaming di musica dai propri dispositivi o da servizi musicali online ai diffusori di questo sistema e ad altri diffusori AllPlay.
È anche possibile inviare in streaming la sorgente musicale di questo sistema verso altri diffusori AllPlay.
Streaming di musica su dispositivi di rete
È possibile usare la funzione AllPlay o DLNA per effettuare lo streaming di musica dal dispositivo presente sulla rete ai diffusori di questo sistema usando la app gratuita “Panasonic Music Streaming”.
- iOS: App Store
- Android: Google Play™
Preparazione
- Completare le impostazioni di rete. (→ 63)
- Collegare i seguenti dispositivi alla stessa rete a cui è collegato questo sistema.
- Dispositivo con installato "Panasonic Music Streaming", ecc.
- Dispositivo contenente musica
I passaggi seguenti si basano su “Panasonic Music Streaming”.
1 Accendere questo sistema.
- Controllare che l'indicatore di rete “ ● ” si accenda.
- Se non si accende, verificare le impostazioni della rete. (→ 63)
2 Avviare l'applicazione "Panasonic Music Streaming".
- Utilizzare sempre l'ultima versione della app.
3 Selezionare una sorgente musicale.
- Per aggiungere una sorgente musicale, selezionare "My Music Network" e quindi selezionare il dispositivo che contiene la musica.
- La sorgente musicale aggiunta viene numerata in ordine da 1.
4 Selezionare un brano.
5 Da "Select Speaker", selezionare questo sistema come diffusori di output.
ad es.,
- Se si ha più di un diffusore AllPlay, è possibile ascoltare audio sincronizzato da essi. Selezionare “GROUP” e quindi selezionare i diffusori da raggruppare.
- È possibile anche riprodurre contemporaneamente brani diversi su altri diffusori AllPlay.
- Il numero di diffusori AllPlay che possono effettuare la riproduzione varia a seconda della situazione di utilizzo.
- Quando si disattiva uno dei diffusori AllPlay, altri diffusori AllPlay nello stesso gruppo potrebbero terminare la riproduzione.
- Questo sistema verrà visualizzato come “Panasonic ALL5CD” se il nome del dispositivo non è impostato.
- Quando si riproduce musica dal server DLNA (PC con installato Windows 7 o più recente, smartphone, dispositivo Network Attached Storage (NAS), ecc.), aggiungere i contenuti e la cartella alle librerie di Windows Media® Player, dello smartphone, o del dispositivo NAS, ecc.
- La playlist di Windows Media® Player è in grado di riprodurre solo i contenuti presenti nelle librerie.
- Quando questo sistema è selezionato come diffusori DLNA ( )
- Il volume sull'unità potrebbe non essere controllabile tramite la app.
- Il controllo della riproduzione tramite l'uso di una barra di progresso sulla schermata di riproduzione potrebbe non funzionare.
- Non rifletterà il livello di volume applicato ai diffusori AllPlay.
- Se il sistema è selezionato come diffusori di output da un altro dispositivo, il nuovo dispositivo diventa la sorgente audio. Tuttavia, la visualizzazione del dispositivo precedente potrebbe rimanere immutata.
- Riguardo al formato supportato, fare riferimento a “Specifiche” (→ 85).
- Non è possibile riprodurre i formati file che non sono supportati dal proprio server DLNA.
- A seconda dei contenuti e dell'apparecchio collegato, potrebbe non essere possibile una corretta riproduzione.
- Accertarsi di arrestare la riproduzione sul proprio dispositivo prima di spegnerlo.
Il funzionamento e le voci visualizzate sullo schermo, ecc. della app “Panasonic Music Streaming” sono soggette a modifica. Per le informazioni più recenti, visitare
http://panasonic.jp/support/global/cs/audio/app/Sono disponibili ulteriori app. Per informazioni, visitare www.panasonic.com/global/consumer/homeav/allseries/service
(I siti sono solo in inglese.)
Streaming di musica online
Questo sistema è compatibile con diversi servizi musicali online. Visitare il sito seguente per informazioni sulla compatibilità. www.panasonic.com/global/consumer/homeav/allseries/service
Preparazione
- Accertarsi che la rete sia collegata a Internet.
- Collegare un dispositivo con installata una app compatibile alla stessa rete a cui è collegato questo sistema.
1 Accendere questo sistema.
- Controllare che l'indicatore di rete “ ● ” si accenda.
- Se non si accende, verificare le impostazioni della rete. (→ 63)
2 Lanciare la app, e selezionare una canzone da riprodurre.
■ Uso di Spotify
Sarà necessario Spotify Premium. Per informazioni, visitare il seguente sito web. www.spotify.com/connect/
Dopo il passaggio 2
3 Selezionare il riquadro della copertina del brano in basso a sinistra sulla schermata di riproduzione.
4 Da “”, selezionare questo sistema come diffusori di output.
- Per ascoltare audio sincronizzato da più diffusori AllPlay, è necessario raggrupparli usando la app "Panasonic Music Streaming". (→ 65)
Utilizzo di servizi musicali online diversi da Spotify Dopo il passaggio 2
3 Da “((▶))”, selezionare questo sistema come diffusori di output.
- A seconda del servizio, potrebbe essere necessario aprire il lettore a tutto schermo per visualizzare “((▶))”.
- Se si ha più di un diffusore AllPlay, è possibile ascoltare audio sincronizzato da essi. Selezionare “Group” e quindi selezionare i diffusori da raggruppare.
- Questo sistema verrà visualizzato come "Panasonic ALL5CD" se il nome del dispositivo non è impostato.
- È necessaria una registrazione/abbonamento.
- Questo può comportare dei costi.
- Servizi, icone, e specifiche sono soggetti a modifiche.
- Per maggiori informazioni, visitare i siti web dei singoli servizi musicali.
Streaming di musica su questo sistema
È possibile utilizzare la app “Panasonic Music Streaming” (→ 65) per effettuare lo streaming della sorgente musicale di questo sistema (radio/CD/Bluetooth®/AUX/USB) verso altri diffusori AllPlay.
Preparativi
- Completare le impostazioni di rete. (→ 63)
- Preparare la sorgente audio desiderata su questo sistema (ad esempio, inserire un CD, ecc.)
- Installare sul dispositivo l'app "Panasonic Music Streaming".
- Collegare il dispositivo ed i diffusori AllPlay alla stessa rete a cui è collegato questo sistema.
1 Accendere questo sistema.
- Controllare che l'indicatore di rete “ ● ” si accenda.
- Se non si accende, verificare le impostazioni della rete. (→ 63)
2 Avviare l'applicazione "Panasonic Music Streaming".
- Utilizzare sempre l'ultima versione della app.
3 Andare a "Music Source".
- Le sorgenti musicali disponibili da questo sistema saranno elencate sul proprio dispositivo, sotto il nome del dispositivo per questo sistema.
4 Selezionare dall'elenco la sorgente musicale desiderata.
5 Il dispositivo inizierà a leggere le informazioni della sorgente musicale desiderata da questo sistema.
- Questo sistema passerà alla modalità selettore per la sorgente musicale selezionata.
- A seconda della sorgente musicale selezionata, la riproduzione può iniziare. Se sul proprio dispositivo appare un elenco di contenuti, selezionare il contenuto desiderato per avviare la riproduzione.
6 Per effettuare lo streaming dell'audio di questo sistema verso gli altri diffusori AllPlay
1 Da "Select Speaker", selezionare "GROUP" accanto al nome del dispositivo per questo sistema.
2 Selezionare i diffusori da raggruppare.
- Il numero di diffusori AllPlay che possono effettuare la riproduzione varia a seconda della situazione di utilizzo.
- Quando si disattiva uno dei diffusori AllPlay, altri diffusori AllPlay nello stesso gruppo potrebbero terminare la riproduzione.
- Questo sistema verrà visualizzato come "Panasonic ALL5CD" se il nome del dispositivo non è impostato.
- Quando si accede a contenuti video con questa funzione, il video e l'audio potrebbero non essere sincronizzati.
- Se viene effettuato lo streaming di musica verso altri diffusori AllPlay per più di 8 ore, gli altri diffusori AllPlay arresteranno automaticamente la riproduzione della musica (le specifiche sono soggette a modifiche senza preavviso).
Utilizzo della funzione Bluetooth®
Su questa unità è possibile ascoltare l'audio dal dispositivo audio Bluetooth® in modalità wireless.
- Per informazioni consultare le istruzioni per l'uso del dispositivo Bluetooth®.
- Se si intende utilizzare un dispositivo Bluetooth® compatibile con NFC (Near Field Communication), passare a “Connessione One-Touch (Connessione tramite NFC)”.
Connessione tramite il menu Bluetooth®
Preparazione
- Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino a questa unità.
■ Accoppiamento con dispositivi Bluetooth®
1 Premere [®] per selezionare “BLUETOOTH”. → Se il display indica “PAIRING”, andare al passaggio 4.
Per attivare la modalità Associazione\*
2 Premere [PLAY MENU] per selezionare "PAIRING".
3 Premere [▲, ▼] per selezionare "OK? YES" e quindi premere [OK].
Per associare l'unità a un dispositivo
4 Selezionare "SC-ALL5CD" dal menu Bluetooth® del dispositivo Bluetooth®.
→ Il nome del dispositivo connesso viene indicato sul display per pochi secondi.
5 Avviare la riproduzione sul dispositivo Bluetooth®.
* Per passare alla modalità accoppiamento è anche possibile sfiorare e tenere premuto [✿ -PAIRING] sull'unità.
■ Connessione di un dispositivo Bluetooth® accoppiato
1 Premere [✗] per selezionare "BLUETOOTH".
→ "READY" è indicato sul display.
2 Selezionare "SC-ALL5CD" dal menu Bluetooth® del dispositivo Bluetooth®.
→ Il nome del dispositivo connesso viene indicato sul display per pochi secondi.
3 Avviare la riproduzione sul dispositivo Bluetooth®.
- Se viene richiesta la passkey, immettere "0000".
- È possibile registrare sino a 8 dispositivi a questa unità. Se viene registrato un 9° dispositivo, il dispositivo non utilizzato da più tempo viene sostituito.
- Questa unità può essere collegata con un solo dispositivo alla volta.
- Quando “BLUETOOTH” viene selezionato come sorgente, questa unità tenterà di connettersi automaticamente all'ultimo dispositivo Bluetooth® connesso. (durante questo processo, sul display appare “LINKING”.)
Connessione One-Touch (Connessione tramite NFC)
Solo per dispositivi Bluetooth® compatibili con NFC (dispositivi Android)
Semplicemente appoggiando un dispositivo compatibile con NFC (Near Field Communication) Bluetooth® su questa unità è possibile completare tutte le attività preparatorie, dalla registrazione di un dispositivo Bluetooth® alla creazione di una connessione.
Preparazione
- Attivare la funzione NFC del dispositivo.
- Dispositivi Android versione inferiore a 4.1 richiedono l'installazione della app "Panasonic Music Streaming" (gratuita).
1 Digitare “Panasonic Music Streaming” nella casella di ricerca di Google Play per eseguire la ricerca, quindi selezionare “Panasonic Music Streaming”.
2 Avviare l'app "Panasonic Music Streaming" sul dispositivo. - Seguire le istruzioni sullo schermo del proprio dispositivo. - Utilizzare sempre l'ultima versione dell'app.
1 Premere [✗] per selezionare "BLUETOOTH".
2 Avvicinare il dispositivo al sensore NFC dell'unità come illustrato di seguito.
Vista laterale
Non spostare il dispositivo Bluetooth® sino a che non emette un segnale sonoro, visualizza un messaggio o reagisce in qualche modo. Una volta che il dispositivo Bluetooth® ha reagito, allontanarlo da questa unità.
- Una volta completate la registrazione e la connessione del dispositivo Bluetooth®, il nome del dispositivo collegato viene visualizzato sul display per alcuni secondi.
- La posizione dell'area di sfioramento NFC varia a seconda del dispositivo. Quando non è possibile stabilire una connessione anche se il proprio dispositivo Bluetooth® ha sfiorato l'area di sfioramento NFC di questa unità, spostare il dispositivo. La condizione può migliorare anche scaricando e lanciando l'app dedicata "Panasonic Music Streaming".
3 Avviare la riproduzione sul dispositivo Bluetooth®.
- Se si avvicina un altro dispositivo a questa unità, è possibile aggiornare la connessione Bluetooth®. Il dispositivo precedentemente connesso viene automaticamente disconnesso.
- Una volta stabilita la connessione, con alcuni tipi di dispositivi è possibile che la riproduzione si avvii automaticamente.
- È possibile che la connessione One-Touch non funzioni correttamente a seconda del tipo di dispositivo che si sta utilizzando.
Modalità di trasmissione Bluetooth®
È possibile modificare la modalità di trasmissione in modo da dare priorità alla qualità della trasmissione o alla qualità dell'audio.
Preparazione
- Premere [✗] per selezionare "BLUETOOTH".
- Se è già connesso un dispositivo Bluetooth®, disconnetterlo.
1 Premere ripetutamente [PLAY MENU] per selezionare "LINK MODE".
2 Premere [▲, ▼] per selezionare la modalità e quindi premere [OK].
MODE 1: Priorità alla qualità della connessione
MODE 2: Priorità alla qualità audio
- Selezionare “MODE 1” se il suono si interrompe.
- L'impostazione predefinita è "MODE 2".
Livello input Bluetooth®
Se il livello dell'audio proveniente dal dispositivo Bluetooth® è troppo basso, modificare le impostazioni del livello di input.
Preparazione
- Connessione di un dispositivo Bluetooth®
1 Premere ripetutamente [PLAY MENU] per selezionare "INPUT LEVEL".
2 Premere [▲, ▼] per selezionare il livello e quindi premere [OK].
$$ \begin{array}{c} \text { "LEVEL 0" } \Leftrightarrow \text { "LEVEL +1" } \Leftrightarrow \text { "LEVEL +2" } \ \uparrow \end{array} $$
- Selezionare “LEVEL 0” se il suono risulta distorto.
- L'impostazione predefinita è "LEVEL 0".
Disconnessione di un dispositivo Bluetooth®
1 Mentre è connesso un dispositivo Bluetooth®: Premere ripetutamente [PLAY MENU] per selezionare “DISCONNECT?”.
2 Premere [▲, ▼] per selezionare "OK? YES" e quindi premere [OK].
- Per scollegare il dispositivo Bluetooth® è anche possibile sfiorare e tenere premuto [✗ -PAIRING] sull'unità.
- Il dispositivo Bluetooth® verrà disconnesso se viene selezionata una sorgente audio diversa (es. "CD").
Comandi per la riproduzione dei supporti
I seguenti segni indicano che la funzione è disponibile.
CD: CD audio in formato CD-DA e un CD contenente file MP3 ( 80)
USB: Dispositivi USB contenenti file MP3 ( 80)
Bluetooth: Dispositivo Bluetooth® connesso (→ 67)
Network: In caso di collegamento ad un dispositivo compatibile con AllPlay/DLNA (→ 65)
Preparazione
- Accendere l'unità.
- Inserire il supporto o connettere il dispositivo compatibile Bluetooth®/AllPlay/DLNA. (→ 62, 65, 67)
- Premere CD/USB o [❄] per selezionare la sorgente audio.
- Network: Quando questo sistema è selezionato come diffusori di output, la sorgente audio diventerà la sorgente di rete.
Comandi di base
| (CD, USB, Bluetooth, Network) |
| Riproduzione | Premere [►/■]. |
| Stop | Premere [■].USB: La posizione viene memorizzata, e viene visualizzata l'indicazione "RESUME".USB: Premere due volte [■] per interrompere completamente la riproduzione. |
| Pausa | Premere [►/■].Premere nuovamente per riavviare la riproduzione. |
| Salto | Premere [◄◄/◄◄] o [►►/►►] persaltare un brano. |
| CD, USB Premere [▲] o [▼] persaltare l'album MP3. | |
| Ricerca (Eccetto Network) | Durante la riproduzione o la pausa, tenere premuto [◄◄/◄◄] o [►►/►►]. |
■ Visualizzazione informazioni
(CD, USB, Bluetooth)
Premere ripetutamente [DISPLAY].
es.: MP3
"A ____": Numero dell'album MP3.
"T ____": Numero del brano MP3.
- “ _ ” indica il numero dell’album o del brano.
- Per usare il telecomando di questa unità con un dispositivo Bluetooth®, il dispositivo Bluetooth® deve supportare AVRCP (Audio Video Remote Control Profile). A seconda del dispositivo o dello stato del dispositivo, alcuni comandi potrebbero non essere disponibili.
- Network: Alcuni controlli potrebbero non funzionare a seconda della app in uso, o quando si usa la funzione DLNA, ecc.
- Numero massimo di caratteri visualizzabili: circa 32
- Questa unità supporta i tag ID3 ver. 1.0, 1.1 e 2.3. I dati di testo non supportati non verranno visualizzati o verranno mostrati diversamente.
- Bluetooth: Quando si accede a contenuti video con questa funzione, il video e l'audio potrebbero non essere sincronizzati.
Modalità di riproduzione (CD, USB)
Selezionare la modalità di riproduzione.
1 Premere [PLAY MENU] per selezionare "PLAYMODE" o "REPEAT".
2 Premere [▲, ▼] per selezionare l'impostazione, quindi premere [OK].
PLAYMODE
| OFF PLAYMODE | Annulla l'impostazione della modalità di riproduzione. |
| 1-TRACK | Riproduce solo il brano selezionato.L'indicatore 1-TRACK “▶” si accende.(Saltare al brano desiderato.) |
| 1-ALBUM | Riproduce solo l'album MP3 selezionato.L'indicatore 1-ALBUM “■” si accende. |
| RANDOM | Riproduce i contenuti in ordine casuale.L'indicatore RANDOM “RND” si accende. |
| 1-ALBUM RANDOM | Riproduce i brani dell'album MP3 selezionato in ordine casuale.Premere [▲] o [▼] per selezionare l'album MP3.L'indicatore 1-ALBUM “■” e l'indicatore RANDOM “RND” si accendono. |
REPEAT
| ON REPEAT | Attiva la modalità ripetizione.● L'indicatore ON REPEAT “ ➕ ” si accende. |
| OFF REPEAT | Disattiva la modalità ripetizione. |
- Durante la riproduzione casuale non è possibile saltare al brano precedente.
- La modalità viene annullata quando si apre lo sportello scorrevole o si rimuove il dispositivo USB.
Ascolto DAB+
Preparazione
- Accertarsi che l'antenna DAB sia collegata. (→ 61)
- Accendere l'unità.
- Premere ripetutamente RADIO/EXT-IN per selezionare “DAB+”.
Memorizzazione delle stazioni
Per ascoltare le trasmissioni DAB+ è necessario memorizzare sull'unità le stazioni disponibili.
- L'unità avvierà automaticamente "DAB AUTO SCAN" e memorizzerà le stazioni disponibili nella propria area se la memoria è vuota.
- Quando la scansione automatica non riesce viene visualizzato “SCAN FAILED”. Individuare la posizione che consente la ricezione migliore (→ 71, “Per verificare o migliorare la qualità di ricezione del segnale”) e quindi scandire nuovamente le stazioni DAB+.
■ Per scandire nuovamente le stazioni DAB+
Quando vengono aggiunte nuove stazioni o quando l'antenna è stata spostata, effettuare nuovamente la scansione automatica.
1 Premere [PLAY MENU] per selezionare "AUTOSCAN" e quindi premere [OK].
2 Mentre lampeggia "START?", premere [OK].
- Quando si aggiorna la memoria con la scansione automatica, le stazioni memorizzate in precedenza verranno cancellate. memorizzarle nuovamente (→ destra).
Ascolto delle stazioni memorizzate
Preparazione\*
① Premere ripetutamente [PLAY MENU] per selezionare “TUNEMODE”.
② Premere [▲, ▼] per selezionare “STATION” e quindi premere [OK].
1 Premere ripetutamente RADIO/EXT-IN per selezionare "DAB+".
2 Premere [|◀◀/◀◀] o [▶▶/▶▶] per selezionare la stazione.
Memorizzazione delle stazioni DAB+
È possibile memorizzare fino a 20 stazioni DAB+.
1 Mentre si sta ascoltando la trasmissione DAB Premere [OK].
2 Premere [▲, ▼] per selezionare il numero associato alla stazione desiderata e quindi premere [OK].
- Non è possibile memorizzare una stazione che non sta trasmettendo o quando è selezionato il servizio secondario.
- La stazione che occupa un canale viene cancellata se si memorizza un'altra stazione nello stesso canale.
■ Ascolto delle stazioni DAB+ memorizzate
Preparazione\*
① Premere ripetutamente [PLAY MENU] per selezionare “TUNEMODE”.
② Premere [▲, ▼] per selezionare “PRESET” e quindi premere [OK].
1 Premere ripetutamente RADIO/EXT-IN per selezionare "DAB+".
2 Premere [|◀◀/◀◀] o [▶▶/▶▶] per selezionare la stazione.
- Per selezionare per numero della stazione, accertarsi che le stazioni siano già state memorizzate manualmente.
- Per memorizzare ulteriori stazioni, selezionare la stazione usando il metodo indicato in “Ascolto delle stazioni memorizzate” ( a sinistra).
Ascolto del servizio secondario
Alcune stazioni DAB+ forniscono un servizio secondario oltre ad un servizio principale. Se la stazione che si sta ascoltando trasmette servizi accessori, sul display si illuminerà l'indicatore del servizio accessorio “▼”.
1 Mentre l'indicatore del servizio accessorio "▼" si accende. Premere ripetutamente [PLAY MENU] per selezionare "DAB SECONDARY".
2 Premere [▲, ▼] per selezionare il servizio secondario e premere [OK].
- L'impostazione ritornerà al servizio principale quando vengono effettuate modifiche (ad esempio viene modificata la stazione).
* L'impostazione di "TUNEMODE" rimane memorizzata sino a quando viene modificata.
Visualizzazione
Premere [DISPLAY] per modificare la visualizzazione.
Le informazioni scorreranno sul display.
L'informazione visualizzata varia ogni volta che si preme il pulsante:
| Etichetta dinamica: | Informazioni sulla trasmissione |
| Visualizzazione PTY: | Tipo di programma |
| Etichetta assieme: | Il nome dell'insieme |
| Visualizzazione della frequenza: | Viene visualizzato il blocco di frequenze e la frequenza. |
| Visualizzazione ora: | Ora attuale |
Regolazione automatica dell'orologio
Se la trasmissione DAB contiene informazioni relative all'orario, l'orologio di questa unità verrà aggiornato automaticamente.
1 Premere ripetutamente [PLAY MENU] per selezionare "AUTO CLOCK ADJ".
2 Premere [▲, ▼] per selezionare “ON ADJUST” e quindi premere [OK].
- Selezionare "OFF ADJUST" per disattivare la regolazione dell'orologio.
Per verificare o migliorare la qualità di ricezione del segnale
Per verificare la qualità di ricezione del segnale, è necessario effettuare la memorizzazione di almeno 1 blocco di frequenze.
- Se viene visualizzato “SCAN FAILED” dopo la selezione di “DAB+” o dopo una scansione automatica, procedere a “Sintonizzazione manuale di 1 blocco di frequenze” (→ sotto)
- Se sull'unità sono state già memorizzate le stazioni, procedere a "Verifica della qualità di ricezione del segnale DAB+" (→ destra)
■ Sintonizzazione manuale di 1 blocco di frequenze
Usare questa funzione per scandire 1 blocco di frequenze dopo aver regolato la posizione dell'antenna DAB.
Preparazione
Annotare un blocco di frequenze che è possibile ricevere nella propria area (es. 12B 225,648 MHz).
1 Mentre viene visualizzato "SCAN FAILED". Regolare la posizione dell'antenna DAB.
2 Premere ripetutamente [PLAY MENU] per selezionare "MANUAL SCAN".
3 Premere [▲, ▼] per selezionare il blocco di frequenze ricevibile nella propria area e quindi premere [OK].
- Se le stazioni sono state memorizzate, procedere a "Per scandire nuovamente le stazioni DAB+" per memorizzare stazioni su altri blocchi di frequenze. (→ 70)
- Se viene ancora visualizzato “SCAN FAILED”, ripetere i passaggi da 1 a 3 sino a che viene memorizzata una stazione. Se la situazione non migliora, provare ad usare un'antenna DAB esterna o consultare il proprio rivenditore.
■ Verifica della qualità di ricezione del segnale DAB+
1 Mentre si ascolta la trasmissione DAB: Premere ripetutamente [PLAY MENU] per selezionare “SIGNAL QUALITY” e quindi premere [OK]. - Viene visualizzato il blocco di frequenze e quindi viene indicata la qualità di ricezione.
Qualità di ricezione 0 (scarsa) – 8 (eccellente)
2 Se la qualità di ricezione del segnale è scarsa, spostare l'antenna in una posizione dove la qualità di ricezione è migliore.
3 Per continuare a verificare la qualità di altri blocchi di frequenze:
Premere nuovamente [▲, ▼] e selezionare la frequenza desiderata.
4 Premere [OK] per uscire.
- Se l'antenna è stata regolata, effettuare la scansione automatica ed aggiornare la memorizzazione delle stazioni. (→ 70)
Ascolto della radio FM
È possibile preimpostare fino a 30 canali.
Preparazione
- Accertarsi che l'antenna sia collegata. (→ 61)
- Accendere l'unità.
- Premere ripetutamente RADIO/EXT-IN per selezionare “FM”.
- Se si memorizza una stazione su un canale che già ne conteneva una, quest'ultima verrà sovrascritta.
Preselezione automatica delle stazioni
1 Premere [PLAY MENU] per selezionare "A.PRESET".
2 Premere [▲, ▼] per selezionare “LOWEST” o “CURRENT”, quindi premere [OK].
LOWEST:
Per iniziare la preselezione automatica con le frequenza più bassa (FM 87.50).
CURRENT:
Per iniziare la preselezione automatica con le frequenza corrente.*
→ La radio inizia a preselezionare tutte le stazioni che è in grado di ricevere nei canali, in ordine ascendente.
* Per cambiare la frequenza, vedere “Sintonizzazione manuale e preimpostazione”.
Ascolto di un canale preimpostato
1 Premere ripetutamente [PLAY MENU] per selezionare "TUNEMODE".
2 Premere [▲, ▼] per selezionare "PRESET", quindi premere [OK].
3 Premere [|◀◀/◀◀] o [▶▶/▶▶] per selezionare il canale.
■ Sintonizzazione manuale e preimpostazione
Selezionare una trasmissione radio.
1 Premere ripetutamente [PLAY MENU] per selezionare "TUNEMODE".
2 Premere [▲, ▼] per selezionare "MANUAL", quindi premere [OK].
3 Premere [◀◀/◀◀] o [▶▶/▶▶] per sintonizzare la stazione desiderata.
- Per avviare la sintonizzazione automatica, tenere premuto [|◀◀/◀◀] o [▶▶/▶▶] finché la frequenza non inizia a scorrere. La sintonizzazione si arresta quando viene trovata una stazione.
Per preimpostare il canale
4 Mentre si sta ascoltando la trasmissione radio, premere [OK].
5 Premere [▲, ▼] per selezionare il canale, quindi premere [OK].
■ Per migliorare la qualità dell'audio FM
1 Mentre si ricevono trasmissioni FM, premere ripetutamente [PLAY MENU] per selezionare “FM MODE”.
2 Premere [▲, ▼] per selezionare "MONO", quindi premere [OK].
- Questa voce può essere preimpostata e memorizzata. Per farlo, continuare con il passaggio 4 descritto in "Sintonizzazione manuale e preimpostazione".
- Selezionare "STEREO" al passaggio 2 per tornare alle trasmissioni stereo.
- “MONO” viene disattivato se si cambia la frequenza.
■ Per visualizzare lo stato corrente del segnale FM
Premere [DISPLAY] ripetutamente per selezionare "FM STATUS".
"FM ST": Il segnale FM è correttamente sintonizzato e in formato stereo.
"FM - - - -": Il segnale non è correttamente sintonizzato o il segnale FM è in formato mono.
"FM MONO": "MONO" è selezionato al passaggio 2 della procedura "Per migliorare la qualità dell'audio FM" (→ sopra indicata).
- "STEREO" viene visualizzato quando questa unità è sintonizzata su una trasmissione stereofonica.
■ Per visualizzare i dati RDS
Questo sistema può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree. Premere ripetutamente [DISPLAY].
"PS": Servizio programma
"PTY": Tipo di programma
"FREQ": Frequenza
- RDS è disponibile solo quando si riceve un segnale stereo.
- RDS potrebbe non essere disponibile se la ricezione è debole.
Regolazione dell'audio
È possibile aggiungere all'audio in uscita i seguenti effetti sonori.
1 Premere ripetutamente [SOUND] per selezionare l'effetto.
2 Premere [▲, ▼] per selezionare l'impostazione, quindi premere [OK].
| “PRESET EQ”(Equalizzatore preimpostato) | “HEAVY” (pesante), “SOFT”(morbida), “CLEAR” (chiara),“VOCAL” (vocale) o “FLAT”(piatta/off).L’impostazione predefinita è “HEAVY”. |
| “BASS” (Bassi) o “TREBLE” (Acuti) | Regola il livello (su una scala compresa tra -4 e +4 ). |
| “D.BASS”(Bassi dinamici) | “ON D.BASS” o “OFF D.BASS”.L’impostazione predefinita è “ON D.BASS”. |
| “SURROUND”(Surround) | “ON SURROUND” o “OFF SURROUND”.L’impostazione predefinita è “OFF SURROUND”. |
- Con alcuni tipi di sorgenti, è possibile che la qualità del suono diminuisca quando si utilizzano questi effetti. In tal caso disattivare gli effetti sonori.
- Quando è selezionato “AUX” come sorgente, è possibile selezionare “INPUT LEVEL” per regolare il livello dell'audio in ingresso per il dispositivo esterno. (→ 61)
Orologio e timer
Impostazione dell'orologio
Si tratta di un orologio con visualizzazione delle 24 ore.
1 Premere ripetutamente [SETUP] per selezionare "CLOCK".
2 Premere [▲, ▼] per impostare l'ora, quindi premere [OK].
- Per visualizzare l'orologio, premere ripetutamente [SETUP] per selezionare "CLOCK", quindi premere una volta [OK]. L'ora viene visualizzata per 10 secondi. (Mentre l'unità è in standby, premere una volta [DISPLAY]. L'ora viene visualizzata per circa 10 secondi e quindi scompare.)
- L'orologio viene azzerato in caso di interruzione di corrente o quando si rimuove il cavo di alimentazione CA.
- Regolare spesso l'orologio per assicurarne la precisione.
Timer di riproduzione
È possibile impostare il timer in modo che l'unità si accenda a una data ora ogni giorno.
Preparazione
Regolare l'orologio.
1 Premere ripetutamente [SETUP] per selezionare "TIMER ADJ".
2 Premere [▲, ▼] per impostare l'ora di inizio, ("ON TIME") quindi premere [OK].
3 Premere [▲, ▼] per impostare l'ora finale, ("OFF TIME") quindi premere [OK].
4 Premere [▲, ▼] per selezionare la sorgente musicale*, quindi premere [OK].
Accensione del timer
1 Preparare il dispositivo di origine della musica selezionato e impostare il volume desiderato.
2 Premere ripetutamente [SETUP] per selezionare "TIMER SET".
3 Premere [▲, ▼] per selezionare “SET”, quindi premere [OK].
- L'indicatore del timer di riproduzione “💡” si accende.
- Per disattivare il timer, selezionare "OFF".
4 Premere [⏻] per passare l'unità in modalità standby.
- Per visualizzare le impostazioni relative al timer, premere ripetutamente [SETUP] per selezionare “TIMER ADJ”, quindi premere una volta [OK].
Se il timer è attivato verranno visualizzati il dispositivo di origine della musica e il volume. - Mentre è in standby, se si attiva il timer, premere due volte [DISPLAY] per visualizzare le impostazioni.
- Una volta impostato il timer, sarà possibile utilizzare normalmente questa unità, ma:
- Mettere l'unità in standby prima dell'ora di inizio impostata sul timer.
- Anche se si cambia la sorgente audio o il volume, il timer utilizzerà comunque la sorgente audio e il volume impostati al momento della sua attivazione.
* “CD”, “USB”, “DAB+” e “FM” possono essere impostati come sorgente musicale.
Timer di spegnimento automatico
Il timer di spegnimento automatico consente di spegnere l'unità dopo un tempo impostato.
1 Premere [SETUP] per selezionare "SLEEP".
2 Premere [▲, ▼] per impostare l'ora (in minuti), quindi premere [OK].
$$ \begin{array}{c} \text {SLEEP 30}" \leftrightarrow " S L E E P 6 0" \leftrightarrow " S L E E P 9 0" \leftrightarrow " S L E E P 1 2 0" \ \uparrow \longrightarrow " O F F" (A n n u l l a) \leftarrow \end{array} $$
- Il tempo rimanente viene indicato sul display dell'unità, tranne quando si eseguono altre operazioni.
- Il timer di riproduzione e il timer della modalità Sleep possono essere utilizzati insieme. Il timer della modalità Sleep è sempre il timer principale sull'unità.
Altre operazioni
Funzione di spegnimento automatico
Per impostazione predefinita, questa unità passerà automaticamente alla modalità standby se non vengono emessi segnali audio e se non vengono eseguite operazioni per circa 20 minuti.
Per annullare questa funzione
1 Premere ripetutamente [SETUP] per selezionare "AUTO OFF".
2 Premere [▲, ▼] per selezionare “OFF”, quindi premere [OK].
- Per attivare la funzione, selezionare "ON" al passaggio 2.
- Questa impostazione non può essere selezionata quando la sorgente è radio.
- Quando è connesso a un dispositivo Bluetooth®, la funzione non è attiva.
- Quando si riproduce AllPlay/DLNA, la funzione non è disponibile.
- Se “NET STANDBY” è impostato su “ON”, anche questa funzione verrà impostata su “ON”. Per cambiare l'impostazione, impostare “NET STANDBY” su “OFF”. (→ 75)
Bluetooth® standby
Quando viene selezionato “SC-ALL5CD” dal menu Bluetooth® di un dispositivo Bluetooth® collegato, questa unità si accenderà automaticamente, uscendo dalla modalità Standby, e verrà stabilita una Bluetooth® connessione.
1 Premere ripetutamente [SETUP] per selezionare "BLUETOOTH STANDBY".
2 Premere [▲, ▼] per selezionare “ON” e quindi premere [OK].
- Per disattivare la funzione, selezionare "OFF" al passaggio 2.
Modifica del codice dell'unità e del telecomando
Quando altri apparecchi Panasonic rispondono al telecomando in dotazione, cambiare il codice del telecomando.
1 Premere CD/USB per selezionare "CD".
2 Mentre si sfiora e si tiene premuto [SELECTOR] sull'unità, tenere premuto CD/USB sul telecomando fino a che il display dell'unità mostra "REMOTE 2".
3 Tenere premuto [OK] e CD/USB sul telecomando per almeno 4 secondi.
- Per tornare alla modalità “REMOTE 1”, premere CD/USB per selezionare “CD” quindi ripetere i passaggi 2 e 3, ma sostituire CD/USB con [✗].
Impostazione segnale acustico
Come impostazione predefinita di fabbrica, quando si sfiora il selettore sull'unità viene emesso un segnale acustico.
Per annullare questa funzione
1 Premere ripetutamente [SETUP] per selezionare "BUZZER".
2 Premere [▲, ▼] per selezionare "OFF" e quindi premere [OK].
- Per attivare la funzione, selezionare "ON" al passaggio 2.
- La funzione è attiva anche se è attivo il muting.
Aggiornamento del software
È possibile che occasionalmente Panasonic rilasci degli aggiornamenti del software per questo sistema, che possono offrire funzioni aggiuntive o migliorare il modo in cui una funzione opera. Tali aggiornamenti sono disponibili gratuitamente.
È possibile aggiornare il software anche tramite un pop-up che appare all'interno della app "Panasonic Music Streaming" (versione 2.0.8 o successiva) (→ 65). Per informazioni sulla app, consultare il sito seguente. http://panasonic.jp/support/global/cs/audio/app/ (Il sito è solo in inglese.)
NON SCOLLEGARE il cavo dell'alimentazione CA mentre è visualizzato uno dei seguenti messaggi.
- “LINKING”, “UPDATING” o “□□□%” (“□” sta a indicare un numero.)
- Mentre è in corso il processo di aggiornamento non è possibile effettuare nessun'altra operazione.
Preparazione
- Accendere questo sistema.
- Collegare questo sistema alla rete domestica. (→ 63)
- Accertarsi che la rete sia collegata a Internet.
1 Premere ripetutamente RADIO/EXT-IN per selezionare "NETWORK".
2 Premere [SETUP] ripetutamente per selezionare "SW UPDATE", quindi premere [OK].
3 Premere [▲, ▼] per selezionare "OK? YES", quindi premere [OK] per iniziare l'aggiornamento.
- Selezionare "OK? NO" per cancellare l'aggiornamento. Al termine dell'aggiornamento verrà visualizzata l'indicazione "SUCCESS".
4 Scollegare il cavo di alimentazione CA e ricollegarlo dopo 3 minuti.
- Se non vi sono aggiornamenti, verrà visualizzata l'indicazione "NO NEED".
- Lo scaricamento richiederà diversi minuti. Con alcuni tipi di connessione è possibile che la durata sia maggiore, o che l'operazione non venga eseguita correttamente.
Controllo della versione del software
Premere ripetutamente [SETUP] per selezionare "SW VER." e quindi premere [OK].
Verrà visualizzata la versione del software installato.
- Premere [OK] per uscire.
Standby di rete
Questo sistema può accendersi automaticamente quando si trova in standby e viene selezionato come diffusori di output del dispositivo di rete.
Come impostazione predefinita di fabbrica, lo standby di rete è inattivo prima di collegare questo sistema alla rete domestica.
Quando lo si collega alla rete domestica per la prima volta, questa funzione si attiverà automaticamente.
È anche possibile attivare lo standby di rete con i seguenti passaggi:
1 Premere [SETUP] ripetutamente per selezionare "NET STANDBY", quindi premere [OK].
2 Premere [▲, ▼] per selezionare “ON”, quindi premere [OK].
- Quando "NET STANDBY" è "ON"
- La rete (LAN cablata/Wi-Fi) sarà attiva anche in modalità standby.
- In modalità standby il consumo di corrente aumenta. Per ridurre il consumo di corrente in modalità standby, disattivare network standby.
Per disattivare network standby
Selezionare "OFF" al passaggio 2.
- Quando “NET STANDBY” è stato impostato su “OFF”
- La rete (LAN cablata/Wi-Fi) verrà disabilitata in modalità standby se il sistema è messo in modalità standby presso una sorgente diversa da "NETWORK". La rete (LAN cablata/Wi-Fi) verrà abilitata quando viene accesa l'unità.
- Network standby sarà attivo se il sistema viene messo in modalità standby presso la modalità selettore “NETWORK” e questo sistema è collegato alla rete.
- Per mantenere disattivato network standby, selezionare una sorgente diversa da “NETWORK” prima di mettere l'unità in modalità standby.
[Non-Text]
- Questa funzione tornerà all'impostazione predefinita se è stata effettuata l'operazione di reimpostazione della rete. (→ 76)
- Quando il sistema viene acceso da questa funzione, la parte iniziale della musica potrebbe non essere riprodotta.
- A seconda della app, le condizioni per attivare questa funzione possono variare.
- Il sistema potrebbe non attivarsi anche quando è selezionato come diffusore di output. In tal caso, avviare la riproduzione.
Impostazione LAN Wireless
È possibile abilitare o disabilitare la funzione LAN wireless.
1 Premere ripetutamente RADIO/EXT-IN per selezionare "NETWORK".
2 Premere [SETUP] ripetutamente per selezionare "WIRELESS LAN", quindi premere [OK].
3 Premere [▲, ▼] per selezionare "ON" o "OFF" e quindi premere [OK].
- L'impostazione predefinita è "ON".
Potenza del segnale Wi-Fi
Per controllare la potenza del segnale Wi-Fi nel punto in cui si trova questo sistema.
Preparazione
Collegare questo sistema alla rete wireless. (→ 63)
1 Premere ripetutamente RADIO/EXT-IN per selezionare "NETWORK".
2 Premere ripetutamente [SETUP] per selezionare "SIGNAL LEVEL" e quindi premere [OK].
Sul display appare "LEVEL □". ("□" sta per un numero.)
- Premere [OK] per uscire da questa modalità di visualizzazione.
[Non-Text]
- La potenza del segnale consigliata è “3”. Se l'indicazione è “2” o “1” provare a cambiare la posizione o l'inclinazione del router wireless o di questo sistema e vedere se la connessione migliora.
- Se viene visualizzato “LEVEL 0”, questo sistema non è in grado di stabilire una connessione con il router wireless. (→ 78)
Nome della rete wireless (SSID)
Visualizzare il nome della rete wireless connessa (SSID).
1 Premere ripetutamente RADIO/EXT-IN per selezionare "NETWORK".
2 Premere [SETUP] ripetutamente per selezionare "NET INFO", quindi premere [OK].
3 Premere [▲, ▼] per selezionare “SSID” e quindi premere [OK].
- Premere [OK] per uscire.
- Se viene visualizzato “NO CONNECT”, questo sistema non è connesso ad una rete wireless.
- I caratteri che non possono essere visualizzati vengono sostituiti da “*”.
IP/MAC Indirizzo
Per controllare l'indirizzo IP o l'indirizzo del MAC Wi-Fi di questo sistema.
1 Premere ripetutamente RADIO/EXT-IN per selezionare "NETWORK".
2 Premere [SETUP] ripetutamente per selezionare "NET INFO", quindi premere [OK].
3 Premere [▲, ▼] per selezionare "IP ADDR." o "MAC ADDR." e quindi premere [OK].
L'indirizzo IP o l'indirizzo del MAC verrà visualizzato parzialmente.
4 Premere [▲, ▼] sul telecomando per visualizzare il resto dell'indirizzo IP o dell'indirizzo del MAC.
- Premere [OK] per uscire.
- Il “ – ” visualizzato nella parte superiore o inferiore sinistra del display indica rispettivamente le prime e le ultime unità.
Reset rete
Per resettare le impostazioni di rete.
1 Premere ripetutamente RADIO/EXT-IN per selezionare "NETWORK".
2 Premere ripetutamente [SETUP] per selezionare "NET RESET" e quindi premere [OK].
3 Premere [▲, ▼] per selezionare "OK? YES" e quindi premere [OK].
- Sul display appare “NETWORK INITIALIZING”. Quando il display ritorna a “NETWORK”, le impostazioni di rete sono resettate.
- Questa funzione non modifica le impostazioni di "WIRELESS LAN".
Risoluzione dei problemi
Prima di rivolgersi all'assistenza, eseguire i seguenti controlli. In caso di dubbi su alcuni controlli o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni.
Per ripristinare tutte le impostazioni predefinite in fabbrica
Quando si verificano le seguenti circostanze, reimpostare la memoria:
- Si desidera cancellare e reimpostare il contenuto della memoria.
① Sfiorare e tenere premuto [⏻/l] sull'unità finché sul display non viene visualizzato "RESET?".
② Mentre si sfiora e si tiene premuto [⏻/l] sull'unità, sfiorare [SELECTOR] sull'unità. Sul display appare "RESET" e tutti gli indicatori lampeggiano. Dopo che viene visualizzato "----", l'unità si spegne.
- Le impostazioni vengono riportate ai valori predefiniti in fabbrica. È necessario reimpostare il contenuto della memoria.
- Per reimpostare le impostazioni di rete, effettuare l'operazione di reimpostazione della rete. (→ a sinistra)
Generale
Si avverte un ronzio durante la riproduzione.
- Se vicino ai cavi vi sono un cavo di alimentazione CA o una lampada a fluorescenza, tenere le altre apparecchiature e i relativi cavi lontani dai cavi di questo sistema.
Questa unità non funziona.
- Uno dei dispositivi di sicurezza di quest'unità si è attivato. Reinizializzare l'unità nel modo che segue:
① Sfiorare [☐/I] sull'unità per mettere l'unità in standby.
- Se l'unità non entra in standby, sfiorare [■] sull'unità per circa 10 secondi per forzare il passaggio in standby. In alternativa, scollegare il cavo di alimentazione CA, attendere almeno 3 minuti, quindi ricollegarlo.
② Sfiorare [⏻/l] sull'unità per accenderla. Se ancora non funziona, consultare il proprio negoziante di fiducia.
Non è possibile leggere file MP3.
- In caso di copia di un disco multisessione che non contiene dati tra le sessioni, è possibile che non si riesca a riprodurre i file MP3.
- Quando si crea un disco multisessione, è necessario chiudere la sessione.
- La quantità di dati sul disco è troppo piccola. Impostare la quantità di dati su un valore superiore a 5 MB.
La ricarica non si avvia quando l'unità è in standby.
- Accendere questa unità. Accertarsi che la ricarica sia iniziata, quindi mettere questa unità in modalità standby. (→ 62)
Si sentono dei disturbi.
- Quando un dispositivo è collegato sia al jack AUX IN sia al terminale DC OUT, a seconda del dispositivo possono essere generati dei disturbi. In questo caso, rimuovere il cavo USB dal terminale DC OUT.
I selettori dell'unità non funzionano.
- I selettori sull'unità sono tasti a sfioramento. Sfiorare i selettori con il dito. Se si sfiorano con le unghie o con un quanto è possibile che l'operazione non abbia successo.
Telecomando
Il telecomando non funziona correttamente.
- La batteria è esaurita o inserita in modo non corretto. (→ 60)
Disco
La visualizzazione è scorretta o la riproduzione non si avvia.
- Accertarsi che il disco sia compatibile con questa unità. (→ 80)
- Sulla lente è presente dell'umidità. Attendere per circa un'ora, quindi riprovare.
USB
Nessuna risposta quando si preme [▶/■].
- Scollegare e ricollegare il dispositivo USB. In alternativa, spegnere e riaccendere l'unità.
Impossibile leggere l'unità USB o il suo contenuto.
- Il formato o il contenuto dell'unità USB non sono compatibili con l'unità (→ 80).
- La funzione host USB di questo prodotto potrebbe non funzionare con alcuni dispositivi USB.
Rallentamento nel funzionamento dell'unità flash USB.
- File di grandi dimensioni o unità flash USB di grandi capacità richiedono un tempo di lettura maggiore.
Il tempo trascorso visualizzato è diverso dalla durata effettiva della riproduzione.
- Copiare i dati su un altro dispositivo USB o eseguire un backup dei dati, quindi riformattare il dispositivo USB.
Radio
La qualità della ricezione DAB+ è scarsa.
- Allontanare l'antenna da computer, televisioni ed altri cavi.
- Usare un'antenna esterna (→ 61).
La ricezione è disturbata quando si ascolta una trasmissione radio.
- Controllare che l'antenna sia collegata correttamente. (→ 61)
- Regolare la posizione dell'antenna.
- Tentare di mantenere una certa distanza tra l'antenna e il cavo di alimentazione CA.
- Provare ad utilizzare un'antenna esterna se vi sono edifici o monti nelle vicinanze. (→ 61)
- Spegnere il televisore o altri lettori audio oppure allontanarli dall'unità.
- Tenere l'unità lontana dai cellulari se ci sono interferenze.
Bluetooth®
Non è possibile effettuare l'accoppiamento del dispositivo.
- Verificare la stato del dispositivo Bluetooth®.
Non si riesce ad ottenere il collegamento con il dispositivo.
- L'accoppiamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ritetare l'accoppiamento del dispositivo. (→ 67)
- Questa unità potrebbe essere connessa ad un dispositivo diverso. Scollegare l'altro dispositivo e provare nuovamente ad accoppiare il dispositivo. (→ 67)
- Se il problema persiste, spegnere e riaccendere l'unità, quindi riprovare.
Il dispositivo è collegato ma non è possibile ascoltare l'audio attraverso l'unità.
- Per alcuni dispositivi con Bluetooth® incorporato, è necessario impostare l'output audio manualmente su "SC-ALL5CD". Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.
L'audio si interrompe.
- Il dispositivo è fuori dal range di comunicazione di 10 m. Mettere il dispositivo Bluetooth® più vicino all'unità.
- Eliminare eventuali interferenze tra questa unità e il dispositivo.
- Altri dispositivi che usano la banda di frequenza di 2,4 GHz, come router wireless, microonde, telefoni cordless, ecc. stanno interferendo Portare il dispositivo Bluetooth® più vicino a questa unità e allontanarlo dagli altri dispositivi.
- Selezionare "MODE 1" per una comunicazione stabile. (→ 68)
La connessione One-Touch (funzione NFC) non funziona.
- Accertarsi che l'unità e la funzione NFC del dispositivo siano attive. (→ 67)
Rete
Non è possibile collegarsi alla rete.
- Effettuare il collegamento alla rete e le impostazioni. (→ 63)
- Se la rete è impostata come invisibile, renderla visibile quando si imposta la rete per questa unità o effettuare una connessione con cavo LAN. (→ 64)
- La sicurezza Wi-Fi di questo sistema supporta solo WPA2™. Il router wireless deve essere quindi compatibile con WPA2™. Per informazioni sulla sicurezza supportata dal router e su come modificare le impostazioni, consultare le istruzioni per l'uso o contattare il proprio provider Internet.
- Accertarsi che la funzione multicast sul router wireless sia abilitata.
- A seconda del router, il pulsante WPS potrebbe non funzionare. Provare altri metodi. (→ 63)
- Controllare l'impostazione "WIRELESS LAN". (→ 75)
Impossibile selezionare questo sistema come diffusori di output.
- Accertarsi che i dispositivi siano collegati alla stessa rete a cui è collegato questo sistema.
- Riconnettere i dispositivi alla rete.
- Spegnere e riaccendere il router wireless.
- Spegnere e riaccendere questo sistema, e quindi selezionare nuovamente questo sistema come diffusori di output.
La riproduzione non si avvia.
Il suono si interrompe.
- Se si utilizza la banda 2,4 GHz sul router wireless, contemporaneamente ad altri dispositivi che operano a 2,4 GHz, come microonde, telefoni, ecc., è possibile che la connessione si interrompa. Aumentare la distanza tra questa unità e i dispositivi in questione.
- Se il proprio router wireless supporta la banda 5 GHz, tentare di usare la banda 5 GHz. Per passare alla banda 5 GHz, effettuare nuovamente le impostazioni di rete usando un browser Internet (→ 63). Al passaggio 8, accertarsi di selezionare il nome (SSID) della propria rete per la banda 5 GHz.
- Non posizionare questo sistema all'interno di un armadietto in metallo perché potrebbe bloccare il segnale Wi-Fi.
- Posizionare questo sistema più vicino al router wireless.
- Se diversi dispositivi wireless usano la stessa rete wireless contemporaneamente a questo sistema, provare a spegnere gli altri dispositivi o a ridurre il loro utilizzo della rete wireless.
- Se la riproduzione si arresta, verificare lo stato della riproduzione sul dispositivo.
- Riconnettere i dispositivi alla rete.
- Spegnere e riaccendere il router wireless.
- Provare una connessione LAN via cavo. (→ 64)
Messaggi
I seguenti messaggi o numeri di servizio possono venire visualizzati sul display dell'unità.
“--:--”
- Il cavo di alimentazione CA è stato collegato per la prima volta o recentemente si è verificata un'interruzione di corrente. Impostare l'ora ( 73).
"ADJUST CLOCK"
- Orologio non impostato. Regolare correttamente l'orologio.
"ADJUST TIMER"
- Timer di riproduzione non impostato. Regolare correttamente il timer di riproduzione.
"AUTO OFF"
- L'unità è rimasta inutilizzata per circa 20 minuti e si spegnerà entro un minuto. Per evitare questo premere un tasto qualsiasi.
“DL ERROR”
- Il download del software non è riuscito. Premere un tasto qualsiasi per uscire. Riprovare in un secondo momento.
- Non è possibile trovare il server. Premere un tasto qualsiasi per uscire. Accertarsi che la rete wireless sia collegata a Internet.
"ERROR"
- È stata eseguita un'operazione scorretta. Leggere le istruzioni e riprovare.
“F□□” / “F□□□” (“□” indica un numero.)
- Questa unità ha un problema. Annotare il numero visualizzato, scollegare il cavo di alimentazione CA e contattare il proprio rivenditore.
"FAIL"
- Aggiornamento o impostazione non riusciti. Leggere le istruzioni e riprovare.
"ILLEGAL OPEN"
- Lo sportello scorrevole non è nella posizione corretta. Spegnere e riaccendere l'unità. Se questa indicazione viene visualizzata nuovamente, consultare il rivenditore.
"LEVEL 0"
- Nessun collegamento tra questo sistema e il router wireless. Tentare le seguenti operazioni:
- Controllare che il router wireless sia acceso.
- Spegnere e riaccendere questo sistema.
- Effettuare il reset delle impostazioni di rete. (→ 63)
Se il problema persiste, consultare il rivenditore.
"LINKING"
- Questo sistema sta cercando di collegarsi all'ultimo dispositivo Bluetooth® collegato quando viene selezionato "BLUETOOTH".
- Questo sistema sta comunicando con il router wireless per completare le impostazioni di rete.
A seconda del router wireless questo processo potrebbe impiegare alcuni minuti. Provare ad avvicinare questo sistema al router wireless.
"NETWORK INITIALIZING"
- Il sistema sta eseguendo un processo interno.
- Attendere circa 3 minuti.
- Non scollegare il cavo di alimentazione CA, perché si potrebbero causare malfunzionamenti.
"NO CONNECT"
- Questo sistema non è in grado di collegarsi alla rete. Controllare la connessione di rete. (→ 63)
"NODEVICE"
- Il dispositivo USB non è inserito correttamente. Leggere le istruzioni e riprovare ( 62).
"NO DISC"
- Inserire il disco da riprodurre (→ 62).
"NO MEMORY"
- Non ci sono stazioni DAB+ memorizzate da selezionare. Memorizzare alcuni canali. (→ 70)
"NO PLAY"
- È stato inserito un CD in un formato diverso da CD-DA o MP3. Non è possibile riprodurlo.
- Esaminare il contenuto. È possibile riprodurre solo formati supportati. (→ 80)
- I file nel dispositivo USB possono essere corrotti. Formattare il dispositivo USB e riprovare.
- L'unità può avere un problema. Spegnere e riaccendere l'unità.
"NO SIGNAL"
- Non è possibile ricevere la stazione. Controllare la propria antenna ( 61).
"PLAYEROR"
- Si è tentato di riprodurre un file MP3 non supportato. Il sistema salterà quella traccia e riprodurrà quella successiva.
"READING"
- L'unità sta controllando le informazioni relative al CD/USB. Una volta che questa indicazione sarà scomparsa, avviare il funzionamento.
"REMOTE □" (" □ " sta a indicare un numero.)
- Il telecomando e questa unità usano codici differenti. Cambiare il codice del telecomando.
- Quando è visualizzata l'indicazione "REMOTE 1", tenere premuto [OK] e [✗] per almeno 4 secondi.
- Quando è visualizzata l'indicazione "REMOTE 2", tenere premuto [OK] e CD/USB per almeno 4 secondi.
"SCAN FAILED"
- Non è possibile ricevere le stazioni. Verificare la propria antenna e provare l'Auto scanning ( 70).
Se viene ancora visualizzato “SCAN FAILED”, trovare la ricezione del segnale migliore con la funzione di sintonizzazione “MANUAL SCAN”. (→ 71)
"USB OVER CURRENT ERROR"
- Il dispositivo USB sta assorbendo troppa corrente. Selezionare una sorgente diversa da “USB”, rimuovere il dispositivo USB e spegnere l'unità.
"VBR"
- Il sistema non è in grado di visualizzare il tempo di riproduzione residuo per tracce VBR (a bitrate variabile).
"WAIT"
- Viene visualizzato, ad esempio, quando questa unità si sta spegnendo.
- Lampeggia quando il sistema sta cercando di entrare in una modalità impostazione rete.
L'indicatore di rete " ● " lampeggia
- Questo può verificarsi ad esempio quando si interrompe la connessione di rete.
Utilizzo dell'unità e dei supporti
Estrarre la spina dell'alimentazione CA dalla presa di eseguire qualsiasi operazione di manutenzione.
■ Pulire questa unità con un panno asciutto e morbido
- Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto.
- Quando si puliscono le coperture degli altoparlanti, utilizzare un panno fine.
Non utilizzare tessuti o altri materiali che possano lasciare residui. Piccoli residui potrebbero rimanere incastrati all'interno della copertura dell'altoparlante. - Non utilizzare mai alcol, solventi per vernici o benzina per pulire questa unità.
- Prima di utilizzare panni chimici, leggere con attenzione le relative istruzioni.
■ Manutenzione della lente
- Pulire regolarmente la lente per evitare malfunzionamenti. Utilizzare un soffietto per eliminare la polvere, e un batuffolo di cotone se la lente è molto sporca.
- Non è possibile utilizzare un pulitore per lenti di tipo CD.
- Non lasciare aperto lo sportello scorrevole per periodi prolungati. In caso contrario la lente si sporcherà.
- Fare attenzione a non toccare la lente con le dita.
■ Pulizia dei dischi
SI
NO
Strofinare con un panno umido, quindi asciugare.
■ Precauzioni quando si maneggiano i dischi
- Tenere i dischi per i bordi, per evitare di graffiarli o di sporcarli con delle ditate.
- Non attaccare etichette o adesivi ai dischi.
- Non utilizzare spray per la pulizia dei dischi fonografici, benzina, solventi, liquidi antistatici o sostanze analoghe.
• Non utilizzare i seguenti dischi: - Dischi con tracce di adesivo lasciate dalla rimozione di etichette (dischi noleggiati, ecc.).
- Dischi deformati o fessurati.
- Dischi di forma irregolare, come quelli a forma di cuore.
■ Quando si smaltisce o si cede l'unità
L'unità può mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede questa unità, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente.
(→ 76, “Per ripristinare tutte le impostazioni predefinite in fabbrica”)
- Nella memoria di questa unità può essere registrato lo storico delle operazioni effettuate.
Informazioni su Bluetooth®
Panasonic non è responsabile per la compromissione di dati e/o informazioni durante una trasmissione wireless.
■ Banda di frequenza utilizzata
- Questo sistema usa la banda di frequenza 2,4 GHz.
■ Certificazione del dispositivo
- Questo sistema rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
- In alcuni paesi la legge punisce le seguenti azioni:
– Disassemblaggio o modifica del sistema. - Rimozione delle indicazioni delle specifiche.
■ Restrizioni d'uso
- Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di tecnologia Bluetooth®.
- Tutti i dispositivi devono rispettare gli standard di Bluetooth SIG, Inc.
- A seconda delle specifiche e delle impostazioni di un dispositivo, questo potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
- Questo sistema supporta le caratteristiche di sicurezza di Bluetooth ^ , ma a seconda dell'ambiente operativo e/o delle impostazioni, questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
- L'unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®.
■ Range di utilizzo
- Usare questo dispositivo in un range massimo di 10 m. Il range può diminuire a seconda dell'ambiente, di ostacoli o di interferenze.
■ Interferenza da altri dispositivi
- Questo sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se questo sistema è posizionato troppo vicino ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
- Questo sistema potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.
■ Uso previsto
- Questo sistema è predisposto per un normale impiego di tipo generale.
- Non usare questo sistema vicino ad un impianto o in un ambiente soggetto a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc).
Supporti riproducibili
CD compatibile
- Un disco con il logo CD.
- Questa unità è in grado di riprodurre dischi che siano conformi al formato CD-DA.
- L'unità potrebbe non essere in grado di riprodurre alcuni dischi a causa delle condizioni di registrazione.
- Prima della riproduzione, finalizzare il disco sul dispositivo su cui è stato registrato.
- Questo sistema è in grado di accedere a un massimo di: 99 brani.
Dispositivi USB compatibili
- Non è garantito che questa unità possa essere collegata a tutti i dispositivi USB.
- I file system FAT12, FAT16 e FAT32 sono tutti supportati.
- Questa unità supporta lo standard USB 2.0 Full Speed.
- I dispositivi USB con capacità di memorizzazione superiore a 32 GB in alcuni casi non possono funzionare.
File MP3 compatibili
- Formato supportato: File con estensione “.mp3” o “.MP3”.
- È possibile che alcuni file MP3 non vengano riprodotti nell'ordine in cui sono stati numerati, o che non vengano riprodotti affatto, a seconda della modalità di creazione.
CD-R/RW
- Questo sistema è in grado di accedere a un massimo di: 999 brani e 255 album (compresa la cartella radice)
- Formati dei dischi: ISO9660 livello 1 e livello 2 (eccettuati i formati estesi).
- Se il disco contiene dati in formato MP3 e dati audio normali (CD-DA), l'unità riproduce solo il formato registrato nella prima parte del disco.
- L'unità non è in grado di riprodurre file registrati utilizzando la scrittura a pacchetti.
Dispositivo USB
- Questo sistema è in grado di accedere a un massimo di: 8000 brani, 800 album (compresa la cartella radice) e 999 brani in un album
- Quando si collega l'unità a un lettore di schede USB multiporta, verrà selezionata una sola scheda di memoria, normalmente quella inserita per prima.
Licenze
Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi registrati e nomi di marchi sono di proprietà dei rispettivi proprietari.
Il Logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi Alliance®. Il marchio identificativo Wi-Fi Protected Setup™ è un marchio di certificazione di Wi-Fi Alliance®. "Wi-Fi®" è un marchio registrato di Wi-Fi Alliance®. "Wi-Fi Protected Setup™", "WPA™", e "WPA2™" sono marchi di Wi-Fi Alliance®.
Qualcomm® AllPlay™ la piattaforma smart media è un prodotto di Qualcomm Connected Experiences, Inc. Qualcomm è un marchio di Qualcomm Incorporated, registrato negli Stati Uniti ed in altri paesi ed usato con autorizzazione. AllPlay e l'icona AllPlay sono marchi di Qualcomm Connected Experiences, Inc., e sono usati con autorizzazione.
Questo prodotto contiene software Spotify, che è soggetto a licenze di terzi che si trovano qui: www.spotify.com/connect/third-party-licenses
Windows è un marchio o un marchio registrato della Microsoft Corporation negli Stati Uniti e in altri paesi.
Google Play e Android sono marchi di Google Inc.
MPEG Layer-3, tecnologia di codifica audio con licenza della Fraunhofer IIS e Thomson.
iPad, iPhone, iPod e iPod touch sono marchi di Apple Inc., registrati negli Stati Uniti e in altri paesi.
App Store è un marchio di servizio di Apple Inc.
FLAC Decoder
Copyright (C)
2000,2001,2002,2003,2004,2005,2006,2007,
Questo prodotto incorpora il seguente software:
(1) software sviluppato indipendentemente da o per Panasonic Corporation,
(2) software di proprietà di terzi e concesso in licenza a Panasonic Corporation,
(3) software concesso su licenza GNU General Public License, Version 2.0 (GPL V2.0),
(4) software concesso su licenza GNU LESSER General Public License, Version 2.1 (LGPL V2.1) e/o,
(5) software open source diverso dal software concesso su licenza GPL V2.0 e/o LGPL V2.1.
Il software inserito nelle categorie (3) - (5) viene distribuito con l'auspicio che possa essere utile, ma SENZA ALCUNA GARANZIA, compresa qualsiasi garanzia implicita di COMMERCIABILITÀ o di IDONEITÀ PER UNO SCOPO PARTICOLARE.
Fare riferimento ai relativi termini e condizioni riportati nel nostro sito web indicato sotto.
http://panasonic.jp/support/global/cs/audio/oss/all8_3_1c.html
Almeno tre (3) anni dopo la consegna di questo prodotto, Panasonic darà a qualsiasi parte terza che ci contatti come sotto indicato una copia completa in linguaggio macchina del corrispondente codice sorgente coperto dalla licenza GPL V2.0, dalla licenza LGPL V2.1 o da altre licenze che prevedono tale obbligo, ad un prezzo non superiore al costo della distribuzione fisica del codice sorgente, oltre all'avviso sui diritti d'autore.
Informazioni di contatto: oss-cd-request@gg.jp.panasonic.com
Il codice sorgente e l'avviso sui diritti d'autore sono anche disponibili gratuitamente sul sito Web indicato sotto.
http://panasonic.net/avc/oss/
Fissaggio dell'unità al muro (opzionale)
Questa unità può essere fissata a una parete utilizzando le apposite staffe in dotazione, ecc.
Accertarsi che la vite utilizzata e la parete siano in grado di sostenere un peso di almeno 33 kg. Le viti e altre parti non sono incluse nella confezione poiché il tipo e le dimensioni variano a seconda dell'installazione.
- Per ulteriori informazioni sulle viti necessarie vedere il passaggio 5 delle “Istruzioni per il montaggio a muro”.
- Come ulteriore misura di sicurezza, utilizzare il cordoncino anticaduta quando si installa l'unità a parete.
Accessori per l'installazione
Accessori in dotazione
• 1 Supporto di sicurezza
• 1 Vite
• 2 Staffe per montaggio a muro
Accessori aggiuntivi richiesti (disponibili in commercio)
• 4 Viti di fissaggio al muro
- 1 Vite per il fissaggio del supporto di sicurezza
• 1 Cordoncino anticaduta*
• 1 Occhiello
* Utilizzare un cordoncino che sia in grado di reggere un peso superiore a 33 kg (con un diametro di circa 1,5 mm).
- Tenere il supporto di sicurezza fuori della portata dei bambini, per evitare che lo possano ingerire.
- Tenere le viti fuori della portata dei bambini, per evitare che le possano ingerire.
- Tenere le staffe per il montaggio a muro fuori della portata dei bambini, per evitare che le possano ingerire.
Precauzioni di sicurezza
È necessaria un'installazione professionale. L'installazione deve essere eseguita esclusivamente da un tecnico specializzato. PANASONIC NON ACCETTA ALCUNA RESPONSABILITÀ PER DANNI O LESIONI, ANCHE MORTALI, DERIVANTI DA UNA INSTALLAZIONE SBAGLIATA O DA UN UTILIZZO NON CORRETTO.
ATTENZIONE:
Per evitare incidenti, fissare saldamente l'apparato al muro attenendosi alle istruzioni di installazione.
Istruzioni per il montaggio a muro
Prima dell'installazione spegnere l'unità e scollegare il cavo di alimentazione dalla presa CA.
1 Rimuovere il supporto dall'unità.
- Svitare le viti di fissaggio nella parte inferiore dell'unità.
- Rimuovere delicatamente il supporto dall'unità come illustrato.
- Conservare le viti rimosse in un luogo sicuro.
Supporto
2 Fissare il supporto di sicurezza all'unità tramite l'apposita vite (in dotazione).
- Coppia di serraggio delle viti: 50 N•cm a 70 N•cm.
3 Installare il cordoncino anticaduta (non in dotazione) su questa unità.
A Cordoncino anticaduta (non in dotazione)
- Piegare due volte il cavo dalla punta, separando ciascuna estremita di 45° e 5 mm e inserire nei fori.
B 5 mm
4 Misurare e segnare la posizione di entrambi i lati delle staffe per l'installazione a parete.
- Per la posizione delle viti aiutarsi con le figure seguenti.
Posizione in cui installare le staffe per il montaggio a muro
Spazio necessario
5 Installare la staffa su entrambi i lati del muro utilizzando le due viti (non in dotazione).
- Utilizzare una livella a bolla per assicurarsi che le viti siano allineate.
6 Agganciare saldamente con entrambe le mani l'unità alle staffe per il montaggio a muro.
- Collegare l'antenna e il cavo di alimentazione CA all'unità prima di agganciarla al muro. (→ 61)
- Dopo aver agganciato l'unità, togliere con cautela le mani per controllare che l'unità sia fissata saldamente sulle staffe per l'installazione a parete.
7 Avvitare la vite del supporto di sicurezza (non in dotazione) per fissare il supporto di sicurezza al muro.
- Prima di avvitare, fare riferimento al passo 5 per i requisiti necessari.
8 Installare il cordoncino anticaduta (non in dotazione) sulla parete.
- Accertarsi che il gioco del cordoncino sia minimo.
Specifiche
GENERALI
| Consumo di corrente | 25 W |
| Consumo di corrente in standby | |
| (Quando “BLUETOOTH STANDBY” è “OFF”)*1,2 | Circa 0,3 W |
| (Quando “BLUETOOTH STANDBY” è “ON”)*1,2 | Circa 0,4 W |
| (Quando “NET STANDBY” è “ON”)*1 | Circa 3,5 W |
| Alimentazione AC 220 V a 240 V, 50 Hz | |
Dimensioni (L×A×P)
533 mm×203 mm×98 mm
Massa Circa 2,7 kg
Temperatura di esercizio 0 °C a +40 °C
Umidità di esercizio 35 % a 80 % RH (senza condensa)
■ SEZIONE AMPLIFICATORE
Potenza in uscita
Potenza di uscita RMS
Canale anteriore (entrambi i canali pilotati)
20 W per canale (8 Ω), 1 kHz, 10 % THD
Potenza RMS totale
40 W
■ SEZIONE SINTONIZZATORE
Preselezione di memoria 30 stazioni FM
Modulazione di frequenza (FM)
Gamma di frequenza
87,50 MHz a 108,00 MHz (Intervallo di 50 kHz)
Terminali antenna 75 Ω (non bilanciato)
■ SEZIONE DAB
Memorie DAB 20 canali
Banda di frequenza (lunghezza d'onda)
Banda III
da 5A a 13F
Sensibilità *BER 4x10 ^-4
Requisito minimo -98 dBm
Antenna DAB esterna
Terminale Connettore F (75 Ω)
■ SEZIONE DISCO
Dischi riproducibili (8 cm o 12 cm)
CD, CD-R/RW (CD-DA, MP3*3)
Eccitazione
Lunghezza d'onda 790 nm (CD)
■ SEZIONE ALTOPARLANTI
Unità diffusori
Full Range 6,5 cm A cono×1 per canale
Radiatore passivo 8 cm×2 per canale
Impedenza 8 Ω
■ SEZIONE TERMINALI
Porta USB DC OUT 5 V 1,5 A
Formati di file supportati MP3 (*.mp3)
File system per
dispositivi USB FAT12, FAT16, FAT32
Interfaccia Ethernet LAN (10BASE-T/100BASE-TX)
AUX IN Stereo, spinotto da 3,5 mm
■ SEZIONE BLUETOOTH®
Versione Bluetooth® Ver.2.1+EDR
Classe Classe 2
Profili supportati A2DP, AVRCP
Banda di frequenza Banda FH-SS 2,4 GHz
Distanza operativa 10 m Senza ostacoli
Codec supportato SBC
■ SEZIONE Wi-Fi
Wi-Fi
Versione WPS Versione 2.0
Formato supporto audio (AllPlay)
MP3/AAC
Frequenza di
Numero canali 2 canali
FLAC\*4/ALAC/WAV
Frequenza di campionamento
32/44,1/48/88,2/96/176,4/192 kHz
Dimensione parola
audio 16 bit/24 bit
Numero canali 2 canali
Formato supporto audio (DLNA)
MP3
Frequenza di
Numero canali 2 canali
FLAC\*4/WAV
Frequenza di campionamento
32/44,1/48/88,2/96/176,4/192 kHz
Dimensione parola
audio 16 bit/24 bit
Numero canali 2 canali
- Le specifiche possono essere modificate senza preavviso.
- La massa e le dimensioni sono approssimate.
- La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.
*1: Non vi sono dispositivi collegati alla porta USB prima che venga attivata la modalità standby.
*2: Network standby non è attivo.
*3: MPEG-1 Layer 3, MPEG-2 Layer 3
*4: I file FLAC non compressi potrebbero non funzionare correttamente.
