MANUALE UTENTE SC-PMX5 PANASONIC

La ringraziamo per aver acquistato questo prodotto.

Per ottenere le prestazioni migliori e per la sicurezza, leggere attentamente queste istruzioni.

Conservare questo manuale per future consultazioni.

Istruzioni per l'uso

Mode d'emploi

Eseguire le procedure con il telecomando. È inoltre possibile utilizzare i pulsanti dell'unità principale, qualora siano uguali.

Il sistema e le illustrazioni possono apparire differenti.

Queste istruzioni per l'uso sono applicabili al seguente sistema.

Sistema	SC-PMX5
Unità principale	SA-PMX5
Diffusori	SB-PMX5

Parte posteriore del prodotto

All'interno del prodotto

Precauzioni per la sicurezza

AVVERTENZA!

Unità

• Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,
• Non esporlo alla pioggia, umidità, gocciolamenti o spruzzi.
• Evitare di mettervi sopra oggetti pieni di liquidi, come vasi.
• Usare soltanto gli accessori consigliati.
  – Non aprire i coperchi.
• Non tentare di riparare questa unità da soli. Per le riparazioni, rivolgersi al personale di assistenza qualificato.

ATTENZIONE!

Unità

• Per ridurre il rischio d'incendio, scosse elettriche o danni al prodotto,
• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato od altro spazio ristretto.
• Non ostruire le aperture di ventilazione dell'unità con giornali, tovaglie, tende ed altri oggetti simili.
• Non mettere sull'unità sorgenti di fiamme libere, come candele accese.
• Questa unità è progettata per l'uso nei paesi con clima temperato.
• Installare questa unità in modo che il cavo di alimentazione CA possa essere scollegato immediatamente dalla presa di corrente in caso di problemi.
• Durante l'uso, questa unità potrebbe essere soggetta alle interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità utilizza un laser. L'uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l'esposizione a radiazioni pericolose.

Batteria

• Non smontare o cortocircuitare la batteria.
• Non caricare la batteria alcalina o al manganese.
- Non usare la batteria se il coperchio è stato rimosso.
• Non riscaldare o esporre alle fiamme.
- Non lasciare la (le) batteria(e) in un'automobile esposta alla luce diretta del sole e con sportelli e finestrini chiusi per un periodo di tempo prolungato.
- Rimuovere la batteria se non si intende utilizzare il telecomando per un periodo di tempo prolungato. Conservare in un luogo fresco e al buio.
- Se la batteria non è sostituita correttamente, potrebbe verificarsi un'esplosione. Per la sostituzione utilizzare solo batterie di tipo consigliato dal produttore.
- Durante lo smaltimento delle batterie, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Indice

Precauzioni per la sicurezza.... 2
Accessori in dotazione .... 3
Preparazione del telecomando...... 3
Disposizione dei diffusori....4
Collegamenti 4
Panoramica dei comandi .... 5
Disco....6
Uso di un iPod/iPhone 7
Radio....7
Orologio e timer....8
Effetti sonori 9

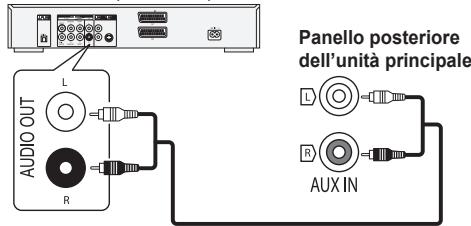

Apparecchi esterni 9
Manutenzione....9
Risoluzione dei problemi.... 10
Dati tecnici ....11

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriate dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Tecnologia di codifica audio MPEG Layer-3 concessa in licenza da Fraunhofer IIS e Thomson.

Made for

iPod

iPhone

“Made for iPod” e “Made for iPhone” significano che un accessorio elettronico è stato progettato per essere specificamente collegato all’iPod o all’iPhone, rispettivamente; inoltre, lo sviluppatore ne ha certificato la conformità agli standard di funzionamento Apple.

Apple non è responsabile per il funzionamento del presente dispositivo o per la sua conformità ai principi di sicurezza e normativi.

L'utilizzo di questo accessorio con iPod o iPhone potrebbe influire negativamente sulle prestazioni wireless.

iPhone, iPod, iPod classic, iPod nano, e iPod touch sono marchi di Apple Inc., registrati negli U.S.A. e negli altri stati.

Solo per l'Italia

Il produttore “Panasonic Corporation, 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone” di questo modello numero SC-PMX5, dichiara che esso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

Accessori in dotazione

Controllare e identificare gli accessori in dotazione.

1 x Cavo di alimentazione CA

1 x Telecomando (N2QAYB000640)

1 x Antenna FM interna

1 x Batteria per il telecomando

1 x Antenna AM a telaio

2 x Cavi dei diffusori

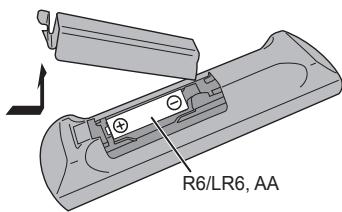

Preparazione del telecomando

Usare batteria alcalina o al manganese.

Installare la batteria in modo che le polarità (+ e –) siano allineate con quelle del telecomando.

Puntare direttamente il telecomando verso il sensore del telecomando, senza alcun ostacolo, ad una distanza massima di 7 m nella parte anteriore dell'unità principale.

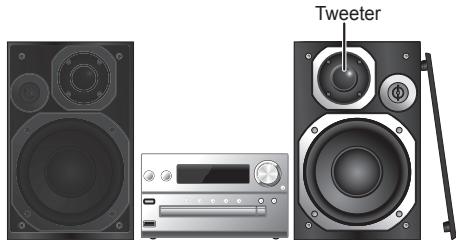

Disposizione dei diffusori

Sistemare i diffusori in modo tale che l'altoparlante si trovi sul lato interno.

Per evitare di danneggiare i diffusori, non toccare i loro coni qualora siano state rimosse le griglie.

Usare soltanto i diffusori in dotazione.

L'unità principale combinata ai diffusori produce il suono migliore. Se si usano altri diffusori, si possono causare danni al sistema e ridurre la qualità dell'audio.

Nota:

• Tenere i diffusori ad una distanza di oltre 10 mm dall'unità principale per la ventilazione.
• Posizionare i diffusori su una superficie piana sicura.
• Questi diffusori non hanno la schermatura magnetica. Non posizionarli accanto a televisori, PC o altri apparecchi facilmente influenzati dal magnetismo.
• Se si effettua la riproduzione a livelli di volume alti per un periodo prolungato, si possono causare danni al sistema e ridurne la vita utile.
• Abbassare il volume in queste condizioni per evitare danni:
• Quando si riproduce suono distorto.
  – Quando si regola la qualità del suono.

ATTENZIONE!

• Utilizzare i diffusori solo con il sistema consigliato. In caso contrario, si possono causare danni all'amplificatore e ai diffusori e provocare incendi. In caso di danni o di evidenti mutamenti improvvisi nelle prestazioni, rivolgersi a personale di assistenza autorizzato.
• Effettuare le procedure incluse in queste istruzioni per il collegamento dei diffusori.

Collegamenti

Collegare il cavo di alimentazione CA soltanto dopo aver completato tutte le altre connessioni.

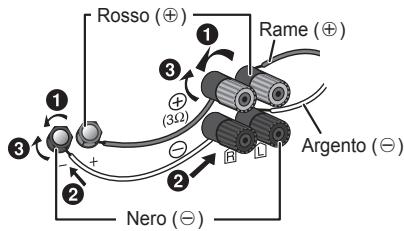

1 Collegare i diffusori.

Fare attenzione a non incrociare (cortocircuitare) né invertire la polarità dei cavi dei diffusori per evitare di danneggiare questi ultimi.

Alla presa di corrente domestica

2 Collegare l'antenna AM a telaio. Posizionare l'antenna sulla relativa base finché non scatta in posizione.

3 Collegare l'antenna FM interna. Sistemare l'antenna dove la ricezione è migliore.

FM ANT (75Ω) Nastro adesivo

4 Collegare il cavo di alimentazione CA.

Non usare un cavo di alimentazione CA di altri apparecchi.

Risparmio di energia

Il sistema consuma circa 0,4 W in modalità di attesa. Scollegare l'alimentazione se non si utilizza il sistema. Alcune impostazioni potrebbero perdersi quando si scollega il sistema, per cui sarà necessario riconfigurarle.

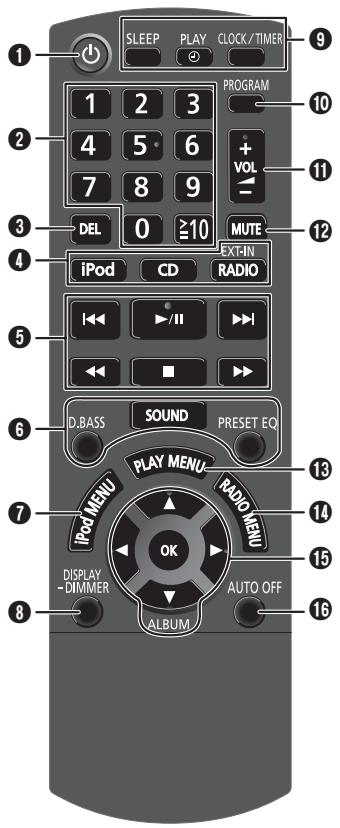

SLEEP PLAY CLOCK/TIMER 1 2 3 PROGRAM 4 5 6 + VOL 7 8 9 DEL 0 ≧10 MUTE iPod CD EXT-IN RADIO I◄►/II ►►► D.BASS SOUND PRESET EQ PLAY MENU RADIO MENU iPod MENU OK DISPLAY - DIMMER AUTO OFF ALBUM

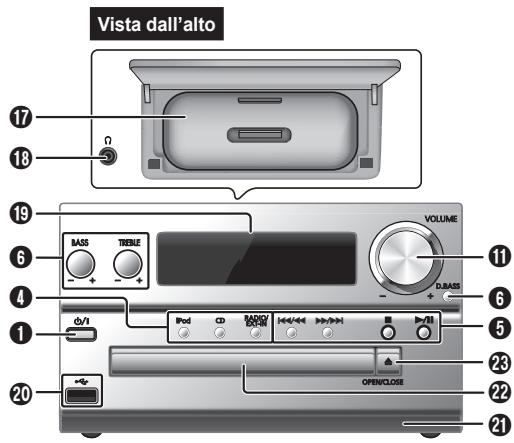

Vista dall'alto 17 18 19 BASS TRENE VOLUME D.BASS 6 4 1 Ø/1 20 iPod CD RADIO EX-DOM R+/R R+/R R+/R OPEN/CLOSE 11 6 5 23 22 21

1 Interruttore di attesa/accensione [☐], [☐/☐] Premerlo per disporre l'apparecchio nella modalità di attesa o per accenderlo. Durante la modalità di attesa, l'apparecchio continua a consumare una piccola quantità di corrente.
2 Pulsanti numerici [1 a 9, 0, ≧10] Per selezionare un numero a 2 cifre Esempio: 16: [≥10] → [1] → [6]
③ Eliminare un brano programmato
4 Selezione sorgente audio
⑤ Comando di riproduzione principale
6 Selezione degli effetti sonori
⑦ Visualizzazione del menu iPod
8 Visualizzazione le informazioni di contenuto Diminuzione della luminosità del pannello del display

Tenere premuto il pulsante per utilizzare questa funzione.

Per annullare, tenere premuto di nuovo il pulsante.

9 Funzionamento dell'orologio e del timer
⑩ Imposta la funzione di programmazione
11 Regolazione del volume del sistema
⑫ Disattivazione dell'audio del sistema

Premere di nuovo il pulsante per annullare. "MUTE" viene annullato quando si regola il volume o quando si spegne il sistema.

13 Seleziona la voce del menu di riproduzione
14 Seleziona la voce del menu radio
15 Selezione dell'opzione
16 Spegne automaticamente il sistema

Questa funzione spegne il sistema (ad eccezione della sorgente radio) se non lo si utilizza per circa 30 minuti. Per annullare, premere di nuovo il pulsante.

17 Dock per iPod/iPhone
18 Presa cuffie (Ω)

• Tipo di spina: ∅ 3,5 mm stereo (non fornita)
• Per prevenire danni all'udito, evitare l'ascolto per periodi prolungati.
• Una pressione sonora eccessiva negli auricolari e nelle cuffie potrebbe causare perdite dell'udito.
• L'ascolto a pieno volume per lunghi periodi può danneggiare l'udito dell'utente.

19 Pannello del display
20 Porta USB (→)
21 Sensore del telecomando
22 Alloggiamento disco
23 Aprire o chiudere l'alloggiamento disco

Disco

Riproduzione disco

1 Premere [▲, OPEN/CLOSE] sull'unità principale per aprire l'alloggiamento disco. Inserire un disco con l'etichetta rivolta verso l'alto. Premere di nuovo [▲, OPEN/CLOSE] per chiudere l'alloggiamento disco.

2 Premere [CD], quindi premere [▶/III] per avviare la riproduzione.

Arresto della riproduzione	Premere [■].
Pausa riproduzione	Premere [►/■].Premere di nuovo per continuare la riproduzione.
Salto albumMP3	Premere [▲, ▼].
Salto brano	Premere [◄◄◄] o [►►l] (unità principale: [◄◄◄/◄◄◄] o [►►/►►l]).
Ricerca all'interno del brano	Tenere premuto [◄◄◄] o [►►](unità principale: [◄◄◄/◄◄◄] o [►►/►►l]).

Visualizzazione delle informazioni disponibili

È possibile visualizzare le informazioni disponibili sul pannello del display.

Premere [DISPLAY].

MP3

: Brano : Album

TAG: ID3 tag

Nota:

• Caratteri massimi visualizzabili: circa 32
• Questo sistema supporta ID3 tag versione 1.0, 1.1 e 2.3.
• I dati di testo non supportati dal sistema possono apparire in modo differente.

Menu di riproduzione

1 Premere [PLAY MENU] per selezionare "PLAYMODE" o "REPEAT".
2 Premere [◀, ▶], quindi premere [OK] per selezionare la modalità desiderata.

PLAYMODE
OFFPLAYMODE	Riprodurre tutti i brani.
1-TRACK1TR	Riprodurre un brano selezionato del disco.Premere i pulsanti numerici per selezionare il brano.
1-ALBUM1ALBUMMP3	Riprodurre un album selezionato del disco.Premere [▲, ▼] per selezionare l'album.
RANDOMRND	Riprodurre un disco in ordine casuale.
1-ALBUMRANDOM1ALBUM RNDMP3	Riprodurre in ordine casuale tutti i brani di un album selezionato.Premere [▲, ▼] per selezionare l'album.

REPEAT

ON REPEAT	Ripetizione della riproduzione.
OFF REPEAT	Annullare la riproduzione ripetuta.

Nota:

• Durante la riproduzione casuale, non si può saltare ai brani già riprodotti o premere i pulsanti numerici.
• Funzione modalità di riproduzione non funziona con "Riproduzione programmata".
• Quando si apre l'alloggiamento disco, si ritorna all'impostazione predefinita "OFF PLAYMODE".

Riproduzione programmata

Questa funzione permette di programmare fino a 24 brani.

CD

1 Premere [PROGRAM] nella modalità di arresto. Viene visualizzato "PGM".
2 Premere i pulsanti numerici per selezionare il brano desiderato.
Ripetere questo punto per programmare altri brani.
3 Premere [▶/III] per avviare la riproduzione.

MP3

1 Premere [PROGRAM] nella modalità di arresto. Viene visualizzato "PGM".
2 Premere [▲, ▼] per selezionare l'album desiderato.
3 Premere [▶▶], quindi premere i pulsanti numerici per selezionare il brano desiderato.
4 Premere [OK].
Ripetere i punti dal 2 al 4 per programmare altri brani.

5 Premere [▶/II] per avviare la riproduzione.

Cancellare la modalità di programmazione	Premere [PROGRAM] nella modalità di arresto.
Controllare il contenuto della programmazione	Premere [◀◀] o [▶▶] quando viene visualizzato “PGM” nella modalità di arresto.
Cancellare l’ultimo brano	Premere [DEL] nella modalità di arresto.
Cancellare tutti i brani programmati	Premere [■] nella modalità di arresto. Viene visualizzato “CLR ALL”. Entro 5 secondi, premere di nuovo [■].

Nota:

La memoria di programmazione si cancella quando si apre l'alloggiamento disco.

Nota sui disco

• Questo sistema è in grado di riprodurre CD-R/RW con contenuto in formato CD-DA o MP3.
• Alcuni CD-R/RW potrebbero non essere riprodotti a causa delle condizioni della registrazione.
• I file MP3 sono definiti come brani e le cartelle sono definite come album.
• Il sistema può eseguire l'accesso ad un massimo di: – CD-DA: 99 brani
• MP3: 999 brani, 255 album (compresa la cartella principale) e 20 sessioni
• I dischi devono essere conformi al livello 1 o 2 ISO9660 (eccetto per i formati lunghi).
• Le registrazioni non saranno riprodotte necessariamente nell'ordine in cui sono state registrate.

Uso di un iPod/iPhone

Connettore

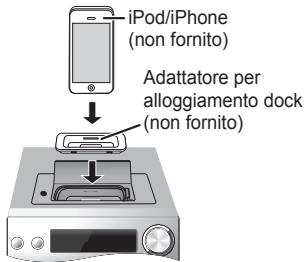

1 Premere per aprire il coperchio e inserire un adattatore per alloggiamento dock compatibile.

iPod/iPhone (non fornito) Adattatore per alloggiamento dock (non fornito)

2 Collegare saldamente l'iPod/iPhone.

Assicurarsi di rimuovere l'iPod/iPhone dalla custodia. Quando si procede all'inserimento, assicurarsi di allineare l'iPod/iPhone con il connettore. Usare un adattatore per alloggiamento dock compatibile. Se non vi sono adattatori dock disponibili, inserire e rimuovere con attenzione l'iPod/iPhone.

3 Premere [iPod], quindi premere [▶/II] per avviare la riproduzione.

Pausa riproduzione	Premere [▶/III] o [■].
Salto brano	Premere [I◀◀] o [▶▶I] (unità principale: [I◀◀/◀◀] o [▶▶/▶▶I]).
Ricerca del brano corrente	Tenere premuto [◀◀] o [▶▶] (unità principale: [I◀◀/◀◀] o [▶▶/▶▶I]).
Visualizzazione del menu iPod	Premere [iPod MENU].
Selezione voce	Premere [▲, ▼] quindi premere [OK].

Nota:

• In base al modello, potrebbe essere necessario rimuovere l'iPod/iPhone e selezionare l'album, l'artista, ecc. sull'iPod/iPhone.
• I risultati del funzionamento potrebbero variare in base al modello di iPod/iPhone.
• Per le istruzioni per l'uso, leggere il Manuale Utente dell'iPod/iPhone.

iPod/iPhone compatibili

Da gennaio 2012

Aggiornare il proprio iPod/iPhone con il software più recente prima di utilizzare questo sistema.

iPod touch

1a, 2a, 3a e 4a generazione

iPod nano

2a, 3a, 4a, 5a e 6a generazione

iPod classic

iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone

Caricamento di un iPod/iPhone

L'iPod/iPhone si carica automaticamente una volta collegato al sistema (anche quando il sistema è in modalità di attesa).

• Guardare il display dell'iPod/iPhone per controllare lo stato di caricamento della batteria.
• Scollegare l'iPod/iPhone se non si intende utilizzarlo per un periodo di tempo prolungato al termine del caricamento.
• Il caricamento si arresta quando la batteria è completamente carica. La batteria si esaurisce naturalmente.

Radio

È possibile preimpostare fino a 30 stazioni FM e 15 stazioni AM.

Preparativi

Premere [RADIO] per selezionare "FM" o "AM".

Preselezione automatica

1 Premere [RADIO MENU] per selezionare "A.PRESET".
2 Premere [◀, ▶] per selezionare la frequenza "LOWEST" (più bassa) o "CURRENT" (corrente).
3 Premere [OK] per cominciare la preselezione. Per annullare, premere [■].

Sintonizzazione e preselezione manuale

1 Premere [◀◀] o [▶▶] per sintonizzarsi sulla stazione.
Per la sintonizzazione automatica, tenere premuto il pulsante finché la frequenza non inizia a cambiare rapidamente.
2 Premere [PROGRAM].
3 Premere i pulsanti numerici per selezionare un numero preselezionato.
Ripetere i punti da 1 a 3 per preselezionare altre stazioni.
La nuova stazione sostituisce la stazione che occupa lo stesso numero preselezionato.

Selezione di una stazione di preselezione

Premere i pulsanti numerici, [i◀◀] o [▶▶] (unità principale: [◀◀/◀◀] o [▶▶/▶▶]) per selezionare la stazione preselezionata.

Migliorare la qualità dell'audio

Quando si seleziona "FM"

1 Premere [RADIO MENU] per selezionare "FM MODE".
2 Premere [◀, ▶] per selezionare “MONO”, quindi premere [OK]. Per annullare, selezionare “STEREO”. Anche “MONO” viene cancellato quando si cambia la frequenza.

Per memorizzare l'impostazione

Continuare con i punti dal 2 e 3 di “Sintonizzazione e preselezione manuale”.

Trasmissioni RDS

Questo sistema può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.

Premere [DISPLAY].

PS	Nome della stazione
PTY	Tipo di programma
FREQ	Frequenza

Nota:

RDS potrebbe non essere disponibile se la ricezione è debole.

Impostazione di attribuzione AM

Solo con l'unità principale

Questo sistema è inoltre in grado di ricevere trasmissioni in AM a cui sono stati attribuiti intervalli da 10 kHz.

1 Premere [RADIO] per selezionare "FM" o "AM".
2 Tenere premuto [RADIO].

Dopo qualche secondo, il pannello del display visualizza la frequenza radio minima corrente. Rilasciare il pulsante quando la frequenza minima cambia.

• Per tornare all'impostazione iniziale, ripetere i punti precedenti.
• Una volta modificata l'impostazione, le frequenze preselezionate vengono cancellate.

Orologio e timer

Impostazione dell'orologio

Questo è un orologio con formato a 24 ore.

1 Premere [CLOCK/TIMER] per selezionare "CLOCK".
2 Entro 10 secondi, premere [▲, ▼] per impostare l'ora.
3 Premere [OK].

Premere [CLOCK/TIMER] per mostrare l'ora per alcuni secondi.

Nota:

Ripristinare l'orologio regolarmente per mantenerne la precisione.

Timer di sospensione

Il timer di sospensione spegne il sistema una volta trascorso il tempo impostato.

Premere [SLEEP] per selezionare l'impostazione (in minuti).

Per annullare, selezionare "OFF".

$$ \begin{array}{c}3 0 \text {MIN} \rightarrow 6 0 \text {MIN} \rightarrow 9 0 \text {MIN} \rightarrow 1 2 0 \text {MIN} \rightarrow \text {OFF}\\uparrow\end{array} $$

Per mostrare il tempo rimanente Premere [SLEEP].

Nota:

• Il timer di sospensione può essere utilizzato insieme al timer di riproduzione.
• Il timer di sospensione ha sempre la precedenza.
  Accertarsi che le impostazioni dei timer non si sovrappongano.

Timer di riproduzione

È possibile impostare il timer in maniera che l'unità si accenda a una data ora per funzionare come sveglia.

Preparativi

Impostare l'orologio.

1 Premere [CLOCK/TIMER] per selezionare “⊕PLAY”.
2 Entro 8 secondi, premere [▲, ▼] per impostare l'ora di inizio.
3 Premere [OK].
4 Ripetere i punti 2 e 3 per impostare l'ora della fine.

Per avviare il timer

1 Preparare la sorgente audio che si desidera ascoltare e impostare il volume.
2 Premere [💡, PLAY].
Viene visualizzato “PLAY”.
Per annullare, premere di nuovo [∅, PLAY].
Il sistema deve essere spento per permettere al timer di funzionare.

Controllare le impostazioni

Premere [CLOCK/TIMER] per selezionare “ play”.

Nota:

• Il timer si avvia a basso volume e aumenta gradualmente fino al livello preimpostato.
• Il timer si accende ogni giorno all'ora impostata se è attivato.
• Se si spegne e riaccende il sistema mentre il timer è in funzione, il timer non si arresta all'ora della fine.

Effetti sonori

Cambiamento della qualità del suono

1 Premere [SOUND] per selezionare un effetto sonoro.
2 Premere [◀, ▶] per selezionare l'impostazione desiderata.

Solo con l'unità principale

Ruotare [BASS] o [TREBLE] per regolare il livello.

EQ Preselezionato (Preset EQ)

Premere [PRESET EQ] per selezionare un'impostazione.

HEAVY	Aggiunge punch al rock
SOFT	Per la musica di sottofondo
CLEAR	Rende più chiare le frequenze più alte
VOCAL	Aggiunge brillantezza alla voce
FLAT	Annulla l'effetto sonoro

D.BASS

Questa funzione consente l'ascolto con gli effetti dei suoni bassi più pronunciati.

Premere [D.BASS] per selezionare "ON D.BASS" o "OFF D.BASS".

Apparecchi esterni

USB

È possibile collegare e riprodurre brani MP3 dal dispositivo USB.

Non usare un cavo di estensione USB. Il sistema potrebbe non riconoscere il dispositivo USB collegato con un cavo.

1 Collegare il dispositivo USB alla porta USB.

2 Premere [EXT-IN] per selezionare "USB", quindi premere [▶/III] per avviare la riproduzione.

Arresto della riproduzione

Premere [■].Viene visualizzato “RESUME”.Premere [▶/■] per continuare la riproduzione dall’inizio del brano.OPremere due volte [■] per arrestare completamente la riproduzione.

Per altre operazioni, fare riferimento a "Disco".

I dispositivi USB compatibili considerati unità di memoria di massa sono:

• Dispositivi USB che supportando il trasferimento Bulk.
• Dispositivi USB che supportano USB 2.0 ad alta velocità.

Nota:

• I file sono definiti come brani e le cartelle sono definite come album.
• I brani devono avere l'estensione “.mp3” o “.MP3”.
• Il sistema può eseguire l'accesso ad un massimo di:
• 255 album (compresa la cartella principale)
• 2500 brani
  – 999 brani in un album
  • CBI (in inglese, Control/Bulk/Interrupt) non supportato.
• Il file system NTFS non è supportato (è supportato solo il file system FAT 12/16/32).
• Alcuni file potrebbero non funzionare a causa delle dimensioni del settore.

Uso dell'ingresso ausiliario

È possibile eseguire il collegamento di un videoregistratore, lettore DVD, ecc. e ascoltare l'audio da questo sistema.

Preparativi

• Staccare il cavo di alimentazione CA.
- Spegnere tutte le apparecchiature e leggere le relative istruzioni per l'uso.

Lettore DVD (non fornito)

AUDIO OUT L R Panello posteriore dell'unità principale D R AUX IN

Cavo audio (non fornito)

1 Collegare le apparecchiature esterne.
2 Premere [EXT-IN] per selezionare "AUX".
3 Riprodurre le apparecchiature esterne.

Nota:

• I componenti e i cavi sono venduti separatamente.
• Per collegare apparecchiature diverse da quelle descritte, rivolgersi al rivenditore di prodotti audio.
• Si può verificare una distorsione del suono quando si usa un adattatore.

Manutenzione

Per pulire il sistema, strofinarlo con un panno morbido e asciutto.

• Per pulire il sistema non si devono mai usare alcol, diluenti per vernici o benzina.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano.

Risoluzione dei problemi

Prima di chiamare il tecnico per la riparazione, procedere con la seguente verifica. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati non risolvono il problema, rivolgersi al rivenditore per ulteriori istruzioni.

Problemi comuni

Non è possibile effettuare alcuna operazione con il telecomando.

- Verificare che la batteria sia installata correttamente.

Suono distorto o nessun suono.

• Regolare il volume del sistema.
• Spegnere il sistema, individuare e correggere la causa, quindi accendere nuovamente il sistema. Tale situazione può derivare dal sovraccarico dei diffusori a causa di eccessivo volume o potenza e dall'uso del sistema in un ambiente molto caldo.

Si sente un ronzio durante la riproduzione.

- Cavo di alimentazione CA o lampada a fluorescenza vicini ai cavi. Tenere gli altri apparecchi e cavi lontano dai cavi di questo sistema.

Disco

Display visualizzato non correttamente.

La riproduzione non si avvia.

• Il disco non è stato inserito correttamente. Inserirlo correttamente.
• Il disco è sporco. Pulire il disco.
• Sostituire il disco se è graffiato, ondulato o non conforme agli standard.
• Vi è condensa. Far asciugare il sistema per 1/2 ore.

Radio

Si sentono dei rumori tipo battiti.

- Spegnere il televisore o allontanarlo dal sistema.

Si sente un ronzio durante le trasmissioni AM.

- Allontanare l'antenna dagli altri cavi.

iPod/iPhone

Non è possibile accendere l'iPod/iPhone.

• Verificare che la batteria dell'iPod/iPhone non sia esaurita.
• Spegnere l'iPod/iPhone e il sistema prima di collegare l'iPod/iPhone. Collegare l'iPod/iPhone e riprovare.

Assenza di audio.

• Spegnere l'iPod/iPhone e rimuoverlo dal sistema. Collegare l'iPod/iPhone al sistema e accenderlo, quindi eseguire di nuovo la riproduzione.

L'iPod/iPhone non si carica.

- Verificare il collegamento.

USB

Impossibile leggere il dispositivo USB o i contenuti.

• Il formato del dispositivo USB o i suoi contenuti non sono compatibili con il sistema.
• I dispositivi USB con capacità di archiviazione di oltre 32 GB potrebbero non funzionare in alcune condizioni.

Il dispositivo USB funziona lentamente.

- La lettura del dispositivo USB di grandi dimensioni o dotato di una capacità di archiviazione elevata richiede più tempo.

Il tempo trascorso visualizzato è differente dal tempo di riproduzione effettivo.

- Trasferire i dati ad un altro dispositivo USB o effettuare il backup dei dati e riformattare il dispositivo USB.

Display dell'unità principale

“--;--”

- Il cavo di alimentazione CA è stato collegato per la prima volta o recentemente si è verificata una interruzione di corrente. Impostare l'orologio.

"ADJUST CLOCK"

- L'orologio non è impostato. Regolare l'orologio di conseguenza.

"ADJUST TIMER"

- Il timer di riproduzione non è impostato. Regolare il timer di riproduzione di conseguenza.

"AUTO OFF"

- L'unità è rimasta inutilizzata per circa 30 minuti e si spegnerà trascorso un altro minuto. Premere qualsiasi tasto per evitarlo.

- L'unità sta effettuando il controllo dell'iPod/iPhone collegato. Se continua a comparire questo display, assicurarsi che l'iPod/iPhone sia inserito correttamente e riprovare.

"ERROR"

- È stata effettuata un'operazione errata. Leggere le istruzioni e riprovare.

“F61” o “F76”

• C'è un problema di alimentazione.

- L'iPod/iPhone o il dispositivo USB sta utilizzando troppa corrente. Rimuovere l'iPod/iPhone o il dispositivo USB. Spegnere e riaccendere il sistema.

"NODEVICE"

- L'iPod/iPhone o il dispositivo USB non si connette. Verificare il collegamento.

"NO DISC"

- Non si è inserito un disco oppure si è inserito un disco non riproducibile dal sistema.

"NO PLAY"

• Verificare il contenuto. È possibile riprodurre solo il formato supportato.
• Se sono presenti più di 255 album o cartelle (audio e non audio), alcuni dei file MP3 di questi album possono non essere letti e riprodotti. Trasferire questi album musicali su un altro dispositivo USB. In alternativa, riformattare il dispositivo USB e salvare questi album musicali prima di salvare le altre cartelle senza contenuti audio.

"NOT MP3/ERROR"

- Formato MP3 non supportato. Il sistema salterà quel brano e riprodurrà quello successivo.

"NOT SUPPORTED"

• Si è inserito un iPod/iPhone non riproducibile.
• Spegnere l'iPod/iPhone e il sistema prima di collegare l'iPod/iPhone. Collegare l'iPod/iPhone e riprovare.

"PGM FULL"

- Il numero dei brani programmati è superiore a 24.

"READING"

- L'unità sta controllando le informazioni relative al disco e al dispositivo USB. Una volta che questa indicazione sarà scomparsa, avviare il funzionamento.

"-VBR-"

- Il sistema non può visualizzare il tempo di lettura restante per i brani a velocità bit variabile (VBR).

Ripristino della memoria (inizializzazione)

Se si verifica quanto segue, ripristinare la memoria:

• Non c'è risposta alla pressione dei pulsanti.
• Si desidera cancellare e ripristinare il contenuto della memoria.

1 Staccare il cavo di alimentazione CA.

Attendere 3 minuti prima di continuare con il punto 2.

2 Tenendo premuto [☐/I] sull'unità principale, collegare di nuovo il cavo di alimentazione CA.

Continuare a tenere premuto il tasto (circa 10 second) finché non viene visualizzato “----”.

3 Rilasciare [⏻/ı].

Tutte le regolazioni tornano a quelle predefinite di fabbrica.

È necessario reimpostare il contenuto della memoria.

Codice del telecomando

Se un altro apparecchio Panasonic risponde al telecomando di questo sistema, cambiare il codice del telecomando di questo sistema.

Per impostare il codice su "REMOTE 2"

1 Tenere premuto [CD] sull'unità principale e [2] sul telecomando finché non viene visualizzato "REMOTE 2".
2 Tenere premuti [OK] e [2] per un minimo di 4 secondi.

Per impostare il codice su "REMOTE 1"

1 Tenere premuto [CD] sull'unità principale e [1] sul telecomando finché non viene visualizzato "REMOTE 1".
2 Tenere premuti [OK] e [1] per un minimo di 4 secondi.

Dati tecnici

Sezione amplificatore

Modalità stereo con potenza di uscita RMS

Canale anteriore (con entrambi i canali pilotati)

60 W per canale (3 Ω), 1 kHz,

distorsione armonica totale 10%

Potenza modalità stereo RMS totale 120 W

Sezione sintonizzatore

Preselezione stazioni 30 stazioni FM

15 stazioni AM

Modulazione di frequenza (FM)

Gamma di frequenza

Da 87,50 MHz a 108,00 MHz (intervalli di 50 kHz)

Terminali antenna 75 Ω (sbilanciati)

Modulazione d'ampiezza (AM)

Gamma di frequenza

Da 522 kHz a 1629 kHz (intervalli di 9 kHz)

Da 520 kHz a 1630 kHz (intervalli di 10 kHz)

Sezione terminali

Porta USB

USB standard USB 2.0 a velocità massima

Supporto formato file multimediale MP3 (*.mp3)

File system del dispositivo USB

FAT12, FAT16, FAT32

Alimentazione porta USB 500 mA (max)

Connettore dell'iPod USCITA CC 5 V, 1,0 A MAX

Presa cuffie

Terminale Presa da 3,5 mm, stereo

Ingresso AUX (posteriore) Presa pin

Sezione disco

Dischi utilizzabili (da 8 cm o 12 cm)

CD, CD-R/RW (CD-DA, MP3*)

Scelta

Lunghezza onda 790 nm (CD)

Potenza laser CLASS 1

Uscita audio (Disco)

Numero di canali 2 canali (FL, FR)

FL = Canale anteriore sinistro

FR = Canale anteriore destro

* MPEG-1 Layer 3, MPEG-2 Layer 3

Sezione diffusori

Tipo Sistema di 3 diffusore a 3 via (bass reflex)

Diffusore(i)

Woofer 14 cm tipo a cono

Tweeter 1,9 cm tipo soft dome

Super tweeter 1,5 cm tipo piezoelettrico

Impedenza 3 Ω

Pressione suono uscita 81 dB/W (1 m)

Gamma di frequenza Da 41 Hz a 43 kHz (-16 dB)

Da 48 Hz a 36 kHz (-10 dB)

Dimensioni (L x A x P) 161 mm x 238 mm x 262 mm

Peso 2,6 kg

Dati generali

Alimentazione CA da 220 a 240 V, 50 Hz

Consumo di corrente 40 W

Dimensioni (L x A x P) 210 mm x 120 mm x 266 mm

Peso 3 kg

Intervallo di temperatura durante il funzionamento

Da 0°C a +40°C

Intervallo di umidità durante il funzionamento

Dal 35% all'80% di umidità relativa (senza condensa)

Consumo di corrente nella modalità di attesa

0,4 W (circa)

Nota:

• I dati tecnici sono soggetti a modifiche senza preavviso. Il peso e le dimensioni indicati sono approssimativi.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.
