GEBRUIKSAANWIJZING SC-PMX5 PANASONIC

Dank u voor de aankoop van dit product.

Gelieve deze gebruiksaanwijzing aandachtig door te lezen voor een optimale prestatie en een veilig gebruik van het systeem.

Bewaar deze gebruiksaanwijzing.

Voer de procedures met de afstandsbediening uit. U kunt ook de knoppen of de hoofdeenheid gebruiken, als deze hetzelfde zijn.

Uw systeem en de illustraties kunnen er anders uit zien.

Deze bedieningsaanwijzingen zijn bestemd voor het volgende systeem.

Systeem	SC-PMX5
Hoofdapparaat	SA-PMX5
Luidsprekers	SB-PMX5

Achterzijde van het apparaat

Binnenin het apparaat

Veiligheidsmaatregelen

WAARSCHUWING!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product.
• Stel dit apparaat niet bloot aan regen, vocht, druppels of spetters.
• Plaats geen voorwerpen waarin een vloeistof zit bovenop het apparaat plaatsen.
• Gebruik uitsluitend de aanbevolen accessoires.
• Verwijder niet de afdekking.
• Probeer nooit zelf reparaties aan het apparaat uit te voeren. Laat onderhoud over aan erkend onderhoudspersoneel.

VOORZICHTIG!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product.
• Zorg voor een goede ventilatie: plaats en gebruik dit apparaat niet in een boekenkast, een ingebouwde kast of een andere gesloten ruimte.
  – Zorg dat de ventilatie-openingen van het apparaat niet geblokkeerd worden door kranten, tafelkleedjes, gordijnen, of iets dergelijks.
• Zet geen open vuur, zoals brandende kaarsen, op het apparaat.

- Dit apparaat is bestemd voor gebruik in een gematigd klimaat.

- Installeer dit apparaat zo dat u onmiddellijk de stekker van het netsnoer uit het stopcontact kunt trekken als er zich een probleem voordoet.

- Tijdens het gebruik is dit apparaat vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit apparaat en de mobiele telefoon verder van elkaar vandaan gebruiken.

- In dit apparaat wordt een laser gebruikt. Het gebruik van regelaars en het maken van afstellingen of bedieningen die niet in deze gebruiksaanwijzing beschreven zijn, kan resulteren in blootstelling aan gevaarlijke straling.

Batterij

• Haal de batterij niet uit elkaar en veroorzaak geen kortsluiting tussen de polen.
• Laad de alkaline of mangaan-batterij niet.
• Gebruik niet een batterij waarvan de mantel is losgeraakt.
• Niet verhitten of blootstellen aan vuur.
• Laat de batterij(en) niet gedurende lange tijd achter in een auto die in de zon staat en waarvan de portieren en ramen gesloten zijn.
• Verwijder de batterij, als u de afstandsbediening lange tijd niet gebruikt. Bewaar de batterijen op een koele, donkere plaats.
• Explosiegevaar wanneer de batterij op onjuiste wijze vervangen wordt. Vervang alleen door een batterij van het type dat door de fabrikant wordt aanbevolen.
• Informeer bij de lokale autoriteiten of bij uw leverancier naar de juiste manier voor de afvalverwerking van de batterijen.

Inhoud

Veiligheidsmaatregelen.... 2

Meegeleverde accessoires .... 3

Voorbereiden van de afstandsbediening.... 3

Plaatsing van de luidsprekers...... 4

Alles aansluiten 4

Overzicht van de bedieningsfuncties ..... 5

Disc....6

Een iPod/iPhone gebruiken 7

Radio....7

Klok en timers....8

Geluidseffecten....9

Externe apparatuur....9

Onderhoud 9

Verhelpen van storingen.... 10

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zijn naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

MPEG Layer-3 audio coderingstechnologie wordt gebruikt onder licentie van Fraunhofer IIS en Thomson.

Made for

iPod

iPhone

"Made for iPod" en "Made for iPhone" betekent dat een electronische accessoire ontworpen is om specifiek aangesloten te worden op de iPod of iPhone respectievelijk en dat de ontwikkelaar garandeert dat wordt voldaan aan de eisen die Apple stelt aan het functioneren ervan.

Apple is niet verantwoordelijk voor de werking van dit apparaat en is er niet verantwoordelijk voor dat wordt voldaan aan de standaarden van veiligheid en wetgeving.

N.B. het gebruik van dit accessoire bij een iPod of iPhone de draadloze prestaties kan beïnvloeden.

iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen.

Meegeleverde accessoires

Gelieve te controleren of de volgende accessoires zijn meegeleverd.

1 x Netsnoer

1 x Afstandsbediening (N2QAYB000640)

1 x FM-binnenantenne

1 x Batterij voor de afstandsbediening

1 x AM-raamantenne

2 x Luidsprekerkabels

Voorbereiden van de afstandsbediening

Installeer de batterij zo, dat de polen (+ en −) op één lijn staan met de polen op de afstandsbediening.

Richt de afstandbediening in een rechte lijn zonder obstakels, vanaf maximaal 7 meter, direct op de sensor.

Opmerking:

Draag bij tot het behoud van het milieu.

- Lege en oplaadbare batterijen mogen niet bij het huisvuil worden geplaatst.

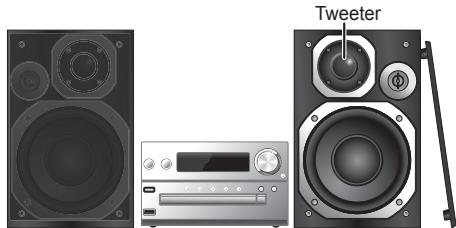

Plaatsing van de luidsprekers

Installeer de luidsprekers zo dat de tweeter zich aan de binnenzijde bevindt.

Voorkom beschadiging van de luidsprekers, raak de conussen niet aan wanneer u de netten verwijdert.

Gebruik alleen de meegeleverde luidsprekers.

Het gebruik van het hoofdapparaat in combinatie met de meegeleverde luidsprekers geeft de beste geluidskwaliteit.

U kunt schade aan het systeem veroorzaken en de geluidskwaliteit verminderen, als u andere luidsprekers gebruikt.

Opmerking:

• Houd voor de ventilatie meer dan 10 mm afstand aan tussen het hoofdapparaat en de luidsprekers.
• Zet de luidsprekers op een plat veilig oppervlak.
• Deze luidsprekers zijn niet voorzien van een magnetische afscherming. Zet de luidsprekers niet vlakbij TV-toestellen, PC's of andere apparatuur die makkelijk beïnvloed wordt door magnetisme.
• Wanneer u gedurende een lange periode op hoge niveaus afspeelt, kan dit het systeem beschadigen en de levensduur van het systeem bekorten.
• Voorkom beschadiging door het volume te verminderen:
  – Wanneer het geluid vervormd is.
  – Wanneer u de geluidskwaliteit afstelt.

VOORZICHTIG!

• Gebruik de luidsprekers enkel met het aanbevolen systeem. Doet u dat niet, dan kan beschadiging van de versterker en de luidsprekers ontstaan en dat kan leiden tot brand. Ga bij een erkende vakman te rade, als er schade optreedt of als u plots een wijziging in de werking van het toestel bemerkt.
• Volg de procedures die u in deze instructies bijgevoegd vindt, wanneer u de luidsprekers aansluit.

Alles aansluiten

Sluit het netsnoer pas aan nadat alle andere aansluitingen zijn uitgevoerd.

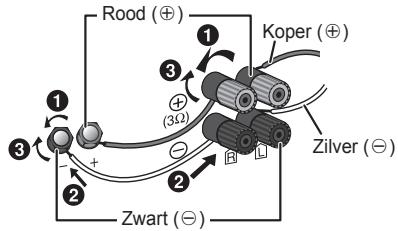

1 De luidsprekers aansluiten.

Let erop dat u de polariteit van de luidsprekerdraden niet kruist (kortsluiting) of omkeert. Als u dit doet kunnen de luidsprekers worden beschadigd.

In het stopcontact

4 Sluit het netsnoer aan.

Gebruik niet een netsnoer van een ander apparaat.

Stroom besparen

Het systeem verbruikt in Stand-by ongeveer 0,4 W. Haal de stekker uit het stopcontact, als u het systeem niet gebruikt. Sommige instellingen zullen verloren gaan, als u het systeem afsluit. U moet deze opnieuw instellen.

2 Sluit de AM-raamantenne aan. Klik de antenne rechtop vast in het voetstuk.

3 Sluit de FM-binnenantenne aan. Plaats de antenne waar de ontvangst optimaal is.

FM ANT (75Ω) Plakbandje

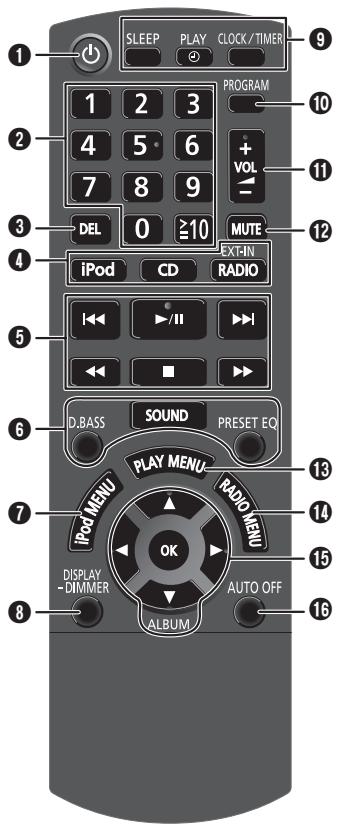

SLEEP PLAY CLOCK/TIMER 1 2 3 PROGRAM 4 5 6 + VOL 7 8 9 DEL 0 ≧10 MUTE iPod CD EXT-IN RADIO I◄►/II ►►► D.BASS SOUND PRESET EQ PLAY MENU RADIO MENU iPod MENU OK DISPLAY - DIMMER AUTO OFF ALBUM

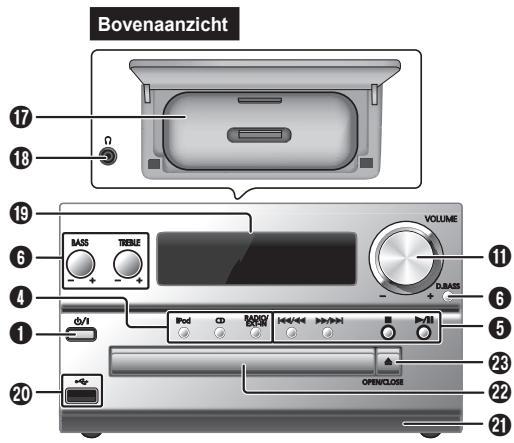

Bovenaanzicht 17 18 19 6 4 1 20 VOLUME D.BASS iPod CD RADIO EXERC OPENCLOSE 21 22 23 5 6 11 23

1 Stand-by/Aan-schakelaar [∅], [∅/l] Indrukken om het apparaat aan of uit te schakelen. In de modus Stand-by verbruikt het apparaat nog een geringe hoeveelheid stroom.
② Cijfertoetsen [1 tot 9, 0, ≧10] Voor een 2-cijferig nummer Voorbeeld: 16: [≥10] → [1] → [6]
3 Een geprogrammeerde track verwijderen
4 Een audiobron kiezen
5 Basis weergaveregeling
6 Geluidseffecten kiezen
⑦ Het iPod-menu bekijken
8 Informatie over het af te spelen materiaal bekijken De helderheid van het display-paneel verminderen Activeer de functie door de toets ingedrukt te houden. Annuleer de functie door de toets opnieuw ingedrukt te houden.

9 Bediening van de klok en de timer 10 De programmeerfunctie instellen 11 Het volume van het systeem aanpassen 12 Het geluid van het systeem dempen Annuleer de functie door de toets opnieuw in te drukken. "MUTE" wordt ook geannuleerd wanneer u het volume aanpast of wanneer u het systeem uitschakelt.

13 Het menu-item voor afspelen instellen 14 Het menu-item voor de radio instellen 15 De optie selecteren 16 Het systeem automatisch uitschakelen Deze functie schakelt het systeem uit (behalve met de radio als bron), als u het systeem ongeveer 30 minuten niet gebruikt. Druk opnieuw op de knop als u wilt annuleren.

17 Dock voor iPod/iPhone

18 Hoofdtelefoonbus (Ω)
- Stekkertype: ∅ 3,5 mm stereo (niet bijgeleverd)
- Luister niet lang achtereen, aangezien dit uw gehoor kan beschadigen.
- Overmatig geluidsvolume via oor- en hoofdtelefoon kan gehoorverlies veroorzaken.
- Lange tijd luisteren op vol volume kan de gebruiker gehoorschade geven.

19 Displaypaneel
20 USB-poort (→)
21 Sensor afstandsbediening
22 Disclade
23 De disclade openen of sluiten

Disc

Disc afspelen

1 Druk op [▲, OPEN/CLOSE] op het hoofdapparaat als u de disclade wilt openen.
Plaats een disc met het label naar boven. Druk op [▲, OPEN/CLOSE] als u de disclade wilt sluiten.

2 Druk op [CD] en druk vervolgens op [▶/II] als u het afspelen wilt starten.

Weergavestop	Druk op [■].
Pauze afspelen	Druk op [►/■].Indrukken als u met afspelen door wilt gaan.
Album overslaanMP3	Druk op [▲, ▼].
Track overslaan	Druk op [■◀◀] of [►▶■] (hoofdapparaat: [■◀◀/◀◀] of [►▶/►▶■]).
Track zoeken	Houd [◀◀] of [►▶] ingedrukt(hoofdapparaat: [■◀◀/◀◀] of [►▶/►▶■]).

Beschikbare informatie bekijken

U kunt de beschikbare informatie op het display-paneel bekijken.

Druk op [DISPLAY].

MP3

♪ : Track

: Album

TAG : ID3 tags

Opmerking:

- Maximaal aantal tekens dat kan worden weergegeven: ongeveer 32

- Dit systeem ondersteunt versie 1.0, 1.1 en 2.3 ID3 tags.

- Tekstgegevens die het systeem niet ondersteunt, kunnen er anders uit zien.

- Maximaal aantal tekens dat kan worden weergegeven: ongeveer 32 - Dit systeem ondersteunt versie 1.0, 1.1 en 2.3 ID3 tags. - Tekstgegevens die het systeem niet ondersteunt, kunnen er anders uit zien.

Menu voor afspelen

1 Kies "PLAYMODE" of "REPEAT" door op [PLAY MENU] te drukken.

2 Kies de functie van uw keuze door op [◀, ▶] en vervolgens op [OK] te drukken.

1 Kies "PLAYMODE" of "REPEAT" door op [PLAY MENU] te drukken. 2 Kies de functie van uw keuze door op [◀, ▶] en vervolgens op [OK] te drukken.

PLAYMODE
OFFPLAYMODE	Alle tracks afspelen.
1-TRACK1TR	Speelt op de disc één gekozen track af.Kies de track door op de cijfertoetsen te drukken.
1-ALBUM1ALBUMMP3	Speelt op de disc één gekozen album af.Kies het album door op [▲, ▼] te drukken.
RANDOMRND	Een disc wordt in willekeurige volgorde afgespeeld.
1-ALBUM RANDOM1ALBUM RNDMP3	Alle tracks op één gekozen album worden in willekeurige volgorde afgespeeld.Kies het album door op [▲, ▼] te drukken.

REPEAT

ON REPEAT	Herhaald afspelen.
OFF REPEAT	Herhaald afspelen annuleren.

Opmerking:

• Tijdens het afspelen in willekeurige volgorde kunt u niet overslaan naar tracks die al zijn afgespeeld of op de cijfertoetsen drukken.
• Functie Afspeelstand werkt niet met "Programma afspelen".
• De instelling keert terug naar "OFF PLAYMODE", wanneer u het disclade opent.

Programma afspelen

Met deze functie kunt u maximaal 24 muzieknummers programmeren.

CD

1 Druk op [PROGRAM] in de stand Stop. "PGM" wordt weergegeven.

2 Kies de track van uw keuze door op de cijfertoetsen te drukken.

Herhaal deze stap als u andere tracks wilt programmeren.

3 Druk op [▶/III] als u het afspelen wilt starten.

MP3

1 Druk op [PROGRAM] in de stand Stop. "PGM" wordt weergegeven.
2 Kies het album van uw keuze door op [▲, ▼] te drukken.
3 Kies de track van uw keuze door op [▶▶] en vervolgens op de cijfertoetsen te drukken.
4 Druk op [OK].

Herhaal stappen 2 tot 4 als u andere tracks wilt programmeren.

5 Druk op [▶/II] als u het afspelen wilt starten.

Programmafunctie annuleren	Druk op [PROGRAM] in de stand Stop.
Inhoud programma regelen	Druk op [I◄◄] of [►►I], wanneer "PGM" in de stand Stop wordt weergegeven.
De laatste track wissen	Druk op [DEL] in de stand Stop.
Alle geprogrammeerde tracks wissen	Druk op [■] in de stand Stop. "CLR ALL" wordt weergegeven. Druk binnen 5 seconden nogmaals op [■].

Opmerking:

Het programmageheugen wordt gewist, wanneer u de disclade opent.

Opmerking over disc

• U kunt op dit systeem CD-R/RW's met materiaal in CD-DA- of MP3-formaat afspelen.
• Er zijn CD-R/RW's die door de conditie van de opname niet kunnen worden afgespeeld.
• MP3-bestanden zijn gedefinieerd als tracks en mappen zijn gedefinieerd als albums.
• Dit systeem geeft toegang tot maximaal: – CD-DA: 99 tracks
• MP3: 999 tracks, 255 albums (inbegrepen bovenste map) en 20 sessies
• Discs moeten voldoen aan ISO9660 niveau 1 of 2 (behalve voor uitgebreide formaten).
• Opnames worden niet noodzakelijk afgespeeld in de volgorde waarin u ze hebt opgenomen.

Een iPod/iPhone gebruiken

1 Open de deksel door erop te drukken en plaats een geschikte dock-adapter.

iPod/iPhone (niet bijgeleverd) Dock-adapter (niet bijgeleverd)

2 De iPod/iPhone stevig aansluiten.

Neem de iPod/iPhone uit de verpakking Houd uw iPod/iPhone recht tegenover de connector wanneer u het toestel plaatst. Gebruik een geschikte dock-adapter. Indien geen dock-adapter beschikbaar is, plaats en verwijder de iPod/iPhone dan voorzichtig.

3 Druk op [iPod] en druk vervolgens op [▶/III] als u het afspelen wilt starten.

Pauze afspelen	Druk op [▶/II] of [■].
Track overslaan	Druk op [I◀◀] of [▶▶I] (hoofdapparaat: [I◀◀/◀◀] of [▶▶/▶▶I]).
De huidige track zoeken	Houd [◀◀] of [▶▶] ingedrukt (hoofdapparaat: [I◀◀/◀◀] of [▶▶/▶▶I]).
Het iPod-menu bekijken	Druk op [iPod MENU].
Een item selecteren	Druk op [▲, ▼] en vervolgens op [OK].

Opmerking:

• Afhankelijk van het model kan het noodzakelijk zijn de iPod/iPhone te verwijderen en het album, de artiest enz. op de iPod/iPhone te kiezen.
• Werking kan verschillen afhankelijk van de modellen iPod/iPhone.
• Lees de gebruikershandleiding van de iPod/iPhone voor bedieningsinstructies.

Geschikte iPod/iPhone

Vanaf januari 2012

Werk uw iPod/iPhone bij met de meest recente nieuwe software, voordat u dit systeem gebruikt.

iPod touch

1ste, 2de, 3de en 4de generatie

iPod nano

2de, 3de, 4de, 5de en 6de generatie

iPod classic

iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone

De iPod/iPhone opladen

Een iPod/iPhone wordt automatisch opgeladen, wanneer u deze op het systeem aansluit (zelfs wanneer het systeem in Stand-by is).

• Controleer de status van het opladen in de iPod-/iPhone-display.
• Verbreek de aansluiting van de iPod/iPhone als deze lang niet gebruikt wordt, nadat het opladen voltooid is.
• Het laden stopt wanneer de batterij volledig geladen is. De batterij zal vanzelf leegraken.

Radio

30 FM- en 15 AM-zenders kunnen voorgeprogrammeerd worden.

Voorbereiding

Kies "FM" of "AM" door op [RADIO] te drukken.

Automatische voorinstelling

1 Kies "A.PRESET" door op [RADIO MENU] te drukken.
2 Kies frequentie "LOWEST" (laagste) of "CURRENT" (actuele) door op [◀, ▶] te drukken.
3 Start de procedure van het instellen van voorkeuzestations door op [OK] te drukken. Druk op [■] als u wilt annuleren.

Handmatige afstemming en instelling van voorkeuzestations

1 Stel het radiostation van uw keuze in door op [◀◀] of [▶▶] te drukken.
Houd, als u automatisch wilt afstemmen, de knop ingedrukt, totdat de frequentie snel verandert.

2 Druk op [PROGRAM].

3 Kies een vooraf ingesteld nummer door op de cijfertoetsen te drukken.

Voer de stappen 1 tot 3 opnieuw uit als u meer stations vooraf wilt instellen.

Het nieuwe station vervangt elke station dat hetzelfde vooraf ingestelde nummer heeft.

Een voorkeuzestation kiezen

Kies het vooraf ingestelde station door op de cijfertoetsen, [◀◀] of [▶▶] (hoofdapparaat: [◀◀/◀◀] of [▶▶/▶▶]) te drukken.

De geluidskwaliteit veranderen

Wanneer "FM" is geselecteerd

1 Kies "FM MODE" door op [RADIO MENU] te drukken.
2 Kies "MONO" door op [◀, ▶] te drukken en druk vervolgens op [OK].

Kies "STEREO" als u wilt annuleren.

"MONO" wordt ook geannuleerd wanneer u de frequentie wijzigt.

De instelling in het geheugen opslaan

Ga verder met stappen 2 en 3 van "Handmatige afstemming en instelling van voorkeuzestations".

RDS-uitzendingen

Dit systeem kan de tekstgegevens weergeven die worden uitgezonden door het Radio Data Systeem (RDS) dat in sommige gebieden beschikbaar is.

Druk op [DISPLAY].

PS	Zendernaam
PTY	Programmatype
FREQ	Frequentie

Opmerking:

RDS-gegevens zullen soms niet verschijnen als de ontvangst slecht is.

Insteling AM-toewijzing

Alleen met het hoofdapparaat

Dit systeem kan ook AM-uitzendingen ontvangen die u in stappen van 10 kHz kunt toewijzen.

1 Kies "FM" of "AM" door op [RADIO] te drukken.
2 Houd [RADIO] ingedrukt.

Na een paar seconden toont het display-paneel de huidige minimale radio-frequentie. Laat de toets los wanneer de minimumfrequentie verandert.

• Voer bovenstaande stappen opnieuw uit als u wilt teruggaan naar de begininstelling.
• De vooraf ingestelde frequenties worden gewist, wanneer u de instelling verandert.

Klok en timers

De klok instellen

De klok werkt volgens het 24-uursysteem.

1 Kies "CLOCK" door op [CLOCK/TIMER] te drukken.
2 Stel de tijd in door binnen 10 seconden op [▲, ▼] te drukken.
3 Druk op [OK].

U kunt de klok enkele seconden weergeven door op [CLOCK/TIMER] te drukken.

Opmerking:

Als u wilt dat de klok gelijk blijft lopen, moet u de klok regelmatig gelijk zetten.

Slaaptimer

De slaaptimer schakelt het systeem uit na de ingestelde tijd.

Kies de instelling (in minuten) door op [SLEEP] te drukken.

Kies "OFF" als u wilt annuleren.

$$ \begin{array}{c}3 0 \text {MIN} \rightarrow 6 0 \text {MIN} \rightarrow 9 0 \text {MIN} \rightarrow 1 2 0 \text {MIN} \rightarrow \text {OFF}\\uparrow\end{array} $$

De resterende tijd weergeven Druk op [SLEEP].

Opmerking:

• De slaaptimer kan samen met de afspeeltimer gebruikt worden.
• De slaaptimer heeft altijd voorrang. Zorg ervoor dat de timers elkaar niet overlappen.

Afspeeltimer

U kunt de timer zo instellen dat u op een bepaalde tijd wordt gewekt.

Voorbereiding

Zet de klok gelijk.

1 Kies "⊕PLAY" door op [CLOCK/TIMER] te drukken.
2 Stel de begintijd in door binnen 8 seconden op [▲, ▼] te drukken.
3 Druk op [OK].
4 Stel de eindtijd in door de stappen 2 en 3 te herhalen.

De timer inschakelen

1 Breng de audiobron die u wilt beluisteren in gereedheid en regel het volume.
2 Druk op [∅, PLAY].

" play" wordt weergegeven.

Druk op [∅, PLAY] als u wilt annuleren.

Het systeem werkt alleen als het apparaat is uitgeschakeld.

De instellingen controleren

Kies "∅PLAY" door op [CLOCK/TIMER] te drukken.

Opmerking:

• De timer start op een laag volume en neemt geleidelijk toe tot het vooraf ingestelde niveau.
• Wanneer de timer aan staat, schakelt het apparaat iedere dag in, op het ingestelde tijdstip.
• Als u het systeem uitschakelt en opnieuw inschakelt als de timer werkt, zal de timer stoppen op de eindtijd.

Geluidseffecten

De geluidskwaliteit veranderen

1 Kies een geluidseffect door op [SOUND] te drukken.
2 Kies de instelling van uw keuze door op [◀, ▶] te drukken.

BASS	-4 tot +4
TREBLE
SURROUND	"ON SURROUND" of "OFF SURROUND"

Alleen met het hoofdapparaat Pas het niveau aan door [BASS] of [TREBLE] te draaien.

Voorinstelling EQ (Preset EQ)

Kies een instelling door op [PRESET EQ] te drukken.

HEAVY	Rock wordt krachtiger weergegeven
SOFT	Voor achtergrondmuziek
CLEAR	Hogere frequenties klinken helderder
VOCAL	Zang klinkt levendiger
FLAT	Annuleert het geluidseffect

D.BASS

Deze functie maakt dat u kunt genieten van een krachtig bas-effect.

Kies "ON D.BASS" of "OFF D.BASS" door op [D. BASS] te drukken.

Externe apparatuur

USB

U kunt een USB-apparaat aansluiten en MP3-tracks afspelen. Gebruik geen USB-verlengkabel. Het systeem kan geen USB-apparaten herkennen die via een kabel aangesloten zijn.

1 Sluit het USB-apparaat aan op de USB-poort.
2 Kies "USB" door op [EXT IN] te drukken en start vervolgens het afspelen door op [▶/III] te drukken.

Weergavestop

Druk op [■]."RESUME" wordt weergegeven.Druk op [▶/■] als u het afspelen wilt voortzetten vanaf het begin van de track.OFDruk tweemaal op [■] als u het afspelen geheel wilt stoppen.

Voor andere handelingen verwijzen wij u naar "Disc".

Geschikte USB-apparaten die worden gedefinieerd als apparaten met massageheugen:

• USB-apparaten die alleen maar gegevensuitwisseling ondersteunen.
• USB-apparaten die USB 2.0 full speed ondersteunen.

Opmerking:

• Bestanden zijn gedefinieerd als tracks en mappen zijn gedefinieerd als albums.
• Een track moet de extensie ".mp3" of ".MP3" hebben.
• Dit systeem geeft toegang tot maximaal:
• 255 albums (inbegrepen bovenste map)
• 2500 tracks

• 999 tracks per album

• CBI (in het Engels, Control/Bulk/Interrupt) wordt niet ondersteund.

• NTFS-bestandssysteem wordt niet ondersteund (alleen bestandssysteem FAT 12/16/32 wordt ondersteund).
• Sommige bestanden kunnen niet werken door de grootte van de sector.

Met behulp van de hulp-input

U kunt een VCR-, DVD-speler enz. aansluiten en het geluid via dit systeem weergeven.

Voorbereiding

• Haal de stekker van het netsnoer uit het stopcontact.
• Schakel alle apparatuur uit en lees de relevante werkinstructies.

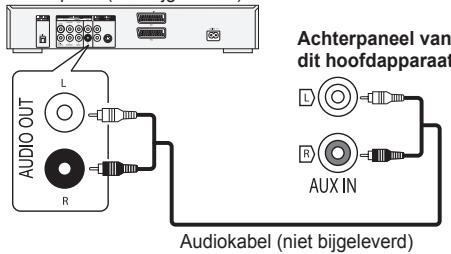

DVD-speler (niet bijgeleverd)

AUX OUT L R AUX IN Achterpanel van dit hoofdapparaat L R Audiokabel (niet bijgeleverd)

1 Sluit de externe apparatuur aan.
2 Kies "AUX" door op [EXT IN] te drukken.
3 Speel de externe apparatuur af.

Opmerking:

• Componenten en snoeren wordt afzonderlijk verkocht.
• Als u andere apparatuur wilt aansluiten dan de apparatuur die wordt beschreven, bespreek dat dan met uw audioleverancier.
• Wanneer u een adapter gebruikt, zal het geluid misschien vervormd worden weergegeven.

Onderhoud

Reinig het systeem met een zachte, droge doek.

• Maak de buitenpanelen nooit schoon met alcohol, verfverdunner of wasbenzine.
• Lees voordat u een chemisch behandelde doek gebruikt, de gebruiksaanwijzing ervan zorgvuldig door.

Verhelpen van storingen

Raadpleeg de onderstaande tips voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, als u twijfels hebt enkele van de aanwijzingen voor controle of als u het probleem niet kunt verhelpen aan de hand van de gegeven oplossingen.

Algemene storingen

U kunt geen bedieningshandelingen uitvoeren met de afstandsbediening.

- Controleer dat de batterij op de juiste manier is ingezet.

Geluid wordt vervormd of er is geen geluid.

• Pas het volume van het systeem aan.
- Schakel het systeem uit, stel de oorzaak vast en corrigeer deze en schakel dan het systeem weer in. Het kan eventueel veroorzaakt worden door overbelasting van de luidsprekers door excessief volume of vermogen, en als het systeem wordt gebruikt in een warme omgeving.

Het is mogelijk, dat tijdens de weergave een "zoemgeluid" te horen is.

- Er bevindt zich een netsnoer of een fluorescerend licht in de buurt van de kabels. Houd andere apparaten en snoeren uit de buurt van de kabels van dit systeem.

Disc

Display wordt niet goed weergegeven.

Afspelen start niet.

• U hebt de disc niet goed geplaatst. Plaats de disc goed.
  • Disc is vuil. Reinig de disc.
• Vervang de disc als deze bekrast of kromgetrokken is, of een afwijkende vorm heeft.
• Er is condens. Laat het systeem 1 tot 2 uur drogen.

Radio

Zwevend geluid.

• Zet het TV-toestel uit en zet het weg bij het systeem.
• Houd de antenne uit de buurt van andere kabels en snoeren.

Lage bromtoon tijdens AM-ontvangst.

iPod/iPhone

U kunt de iPod/iPhone niet inschakelen.

• Controleer dat de batterij van de iPod/iPhone niet leeg is.
• Schakel de iPod/iPhone en het systeem uit, voordat u de iPod/iPhone aansluit. Sluit de iPod/iPhone aan en probeer het opnieuw.

Geen geluid.

- Zet de iPod/iPhone uit en houd deze op afstand van het systeem. Sluit de iPod/iPhone op het systeem aan en schakel het toestel in en speel het opnieuw af.

De iPod/iPhone wordt niet opgeladen.

- Controleer de aansluiting.

USB

Het USB-apparaat of de inhoud daarvan kan niet gelezen worden.

• Het formaat van het USB-apparaat of de inhoud daarvan is niet geschikt voor het systeem.
• USB-apparaat met een opslagcapaciteit van meer dan 32 GB zullen onder bepaalde omstandigheden niet werken.

Langzame werking van het USB-apparaat.

- Het duurt langer om een USB-apparaat met een grote inhoud of een groot geheugen te lezen.

De verstreken tijd die getoond wordt, is anders dan de werkelijke afspeeltijd.

- Breng de gegevens over naar een ander USB-apparaat of backup de gegevens en formatteer het USB-apparaat opnieuw.

Op de display van het hoofdapparaat verschijnt

"--;--"

- U hebt het netsnoer voor de eerste keer op een stopcontact aangesloten of er is onlangs een stroomonderbreking opgetreden. Zet de klok gelijk.

"ADJUST CLOCK"

- De klok is niet gelijk gezet. Zet de klok gelijk.

"ADJUST TIMER"

- Afspeeltimer is niet ingesteld. Stel de afspeeltimer in.

"AUTO OFF"

- Het apparaat werd ongeveer 30 minuten lang niet gebruikt en wordt over een minuut uitgeschakeld. Druk op ongeacht welke knop om dit te annuleren.

- Het apparaat is bezig de aangesloten iPod/iPhone te controleren. Als dit scherm steeds weer verschijnt, controleer dan dat de iPod/iPhone goed is geplaatst en probeer het opnieuw.

"ERROR"

- Een onjuiste handeling werd uitgevoerd. Lees de gebruiksaanwijzing en probeer het opnieuw.

"F61" of "F76"

- Er is een probleem in de stroomvoorziening.

- De iPod/iPhone of het USB-apparaat onttrekt teveel vermogen. Verwijder de iPod/iPhone of het USB-apparaat. Zet het systeem uit en aan opnieuw.

"NODEVICE"

- De iPod/iPhone of het USB-apparaat is niet aangesloten. Controleer de aansluiting.

"NO DISC"

- U hebt geen disc geplaatst of in ieder geval geen disc die het systeem kan afspelen.

"NO PLAY"

• Controleer de inhoud. U kunt alleen ondersteunde formaten afspelen.
• Als er meer dan 255 albums of mappen zijn (audio en niet-audio), zullen sommige van de MP3-bestanden in deze albums misschien niet worden gelezen en afgespeeld. Zet deze muziekalbums over op een ander USB-apparaat. U kunt ook het USB-apparaat opnieuw formatteren en deze muziekalbums opslaan voordat u de andere niet-audiomappen opslaat.

"NOT MP3/ERROR"

- Een niet-ondersteund MP3-formaat. Het systeem zal in dit geval de betreffende track overslaan en de volgende track afspelen.

"NOT SUPPORTED"

• U hebt een iPod/iPhone geplaatst die niet kan worden afgespeeld.
• Schakel de iPod/iPhone en het systeem uit, voordat u de iPod/iPhone aansluit. Sluit de iPod/iPhone aan en probeer het opnieuw.

"PGM FULL"

- Het aantal geprogrammeerde tracks is meer dan 24.

"READING"

- Het apparaat controleert de informatie van de disc en het USB-apparaat. Nadat deze weergave verdwenen is kunt u de bediening starten.

"-VBR-"

- Het systeem kan de resterende afspeeltijd van tracks met variabele bitsnelheid (VBR) niet tonen.

Het geheugen resetten (initialiseren)

Reset het geheugen wanneer de volgende situaties zich voordoen:

• Het apparaat reageert niet wanneer u de toetsen indrukt.
• U wilt de geheugeninhoud wissen en de oorspronkelijke instellingen herstellen.

1 Haal de stekker van het netsnoer uit het stopcontact.

Wacht 3 minuten voordat u met stap 2 doorgaat.

2 Terwijl u [∅/l] op het apparaat ingedrukt houdt, sluit u het netsnoer weer aan.

Blijf de knop ingedrukt houden (ongeveer 10 seconden) totdat "----" wordt weergegeven.

3 Laat [⏻/ı] los.

Alle instellingen worden nu gereset naar de oorspronkelijke fabrieksinstellingen. Het is noodzakelijk de geheugenitems opnieuw in te stellen.

Code voor de afstandsbediening

Verander de code van de afstandsbediening van dit systeem wanneer andere apparatuur van Panasonic op de afstandsbediening van dit systeem reageert.

De code instellen op "REMOTE 2"

1 Houd [CD] op het hoofdapparaat en [2] op de afstandsbediening ingedrukt tot "REMOTE 2" verschijnt.
2 Houd [OK] en [2] minstens 4 seconden ingedrukt.

De code instellen op "REMOTE 1"

1 Houd [CD] op het hoofdapparaat en [1] op de afstandsbediening ingedrukt tot "REMOTE 1" verschijnt.
2 Houd [OK] en [1] minstens 4 seconden ingedrukt.

Technische gegevens

Versterker

RMS-uitgangsvermogen stereo

Kanaal voor (beide kanalen aangestuurd) 60 W per kanaal (3 Ω), 1 kHz, THD 10%

Totaal RMS-vermogen stereo 120 W

Tunergedeelte

Voorkeuzestation 30 FM-zenders 15 AM-zenders

Frequentiemodulatie (FM)

Frequentiebereik 87,50 MHz t/m 108,00 MHz (stap van 50 kHz) Antenne-aansluitingen 75 Ω (asymmetrisch)

Amplitudemodulatie (AM)

Frequentiebereik 522 kHz t/m 1629 kHz (stap van 9 kHz) 520 kHz t/m 1630 kHz (stap van 10 kHz)

Aansluitingen

USB-poort

USB-standaard USB 2.0 volle snelheid

Ondersteund mediabestandsformaat MP3 (*.mp3)

Bestandssysteem USB-apparaat

FAT12, FAT16, FAT32

Voedingsspoort USB 500 mA (max)

Aansluiting Stereo, 3,5 mm bus

Disc geschikt voor weergave (8 cm of 12 cm)

CD, CD-R/RW (CD-DA, MP3*)

Optische lens

Golflengte 790 nm (CD)

Laser-vermogen CLASS 1

FL = Kanaal linksvoor

FR = Kanaal rechtsvoor

* MPEG-1 Layer 3, MPEG-2 Layer 3

Luidspreker

Type 3-weg, 3 luidsprekersysteem (basreflex)

Luidspreker(s)

Woofer 14 cm conus

Tweeter 1,9 cm soft dome

Super tweeter 1,5 cm piëzo

Impedantie 3 Ω

Geproduceerde geluidsdruk 81 dB/W (1 m)

Frequentiebereik 41 Hz t/m 43 kHz (-16 dB)

48 Hz t/m 36 kHz (-10 dB)

Afmetingen (B x H x D) 161 mm x 238 mm x 262 mm

Gewicht 2,6 kg

Algemeen

Voeding AC 220 t/m 240 V, 50 Hz

Opgenomen vermogen 40 W

Afmetingen (B x H x D) 210 mm x 120 mm x 266 mm

Gewicht 3 kg

Gebruikstemperatuurbereik 0°C t/m +40°C

Vochtigheidsbereik

35% t/m 80% RV (geen condensatie)

Stroomverbuik in Stand-by stand

0,4 W (ongeveer)

Opmerking:

- Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Gewicht en afmetingen zijn bij benadering.

- De totale harmonische vervorming is gemeten met de digitale spectrumanalyser.
