MANUALE UTENTE SC-BTT400EGK PANASONIC

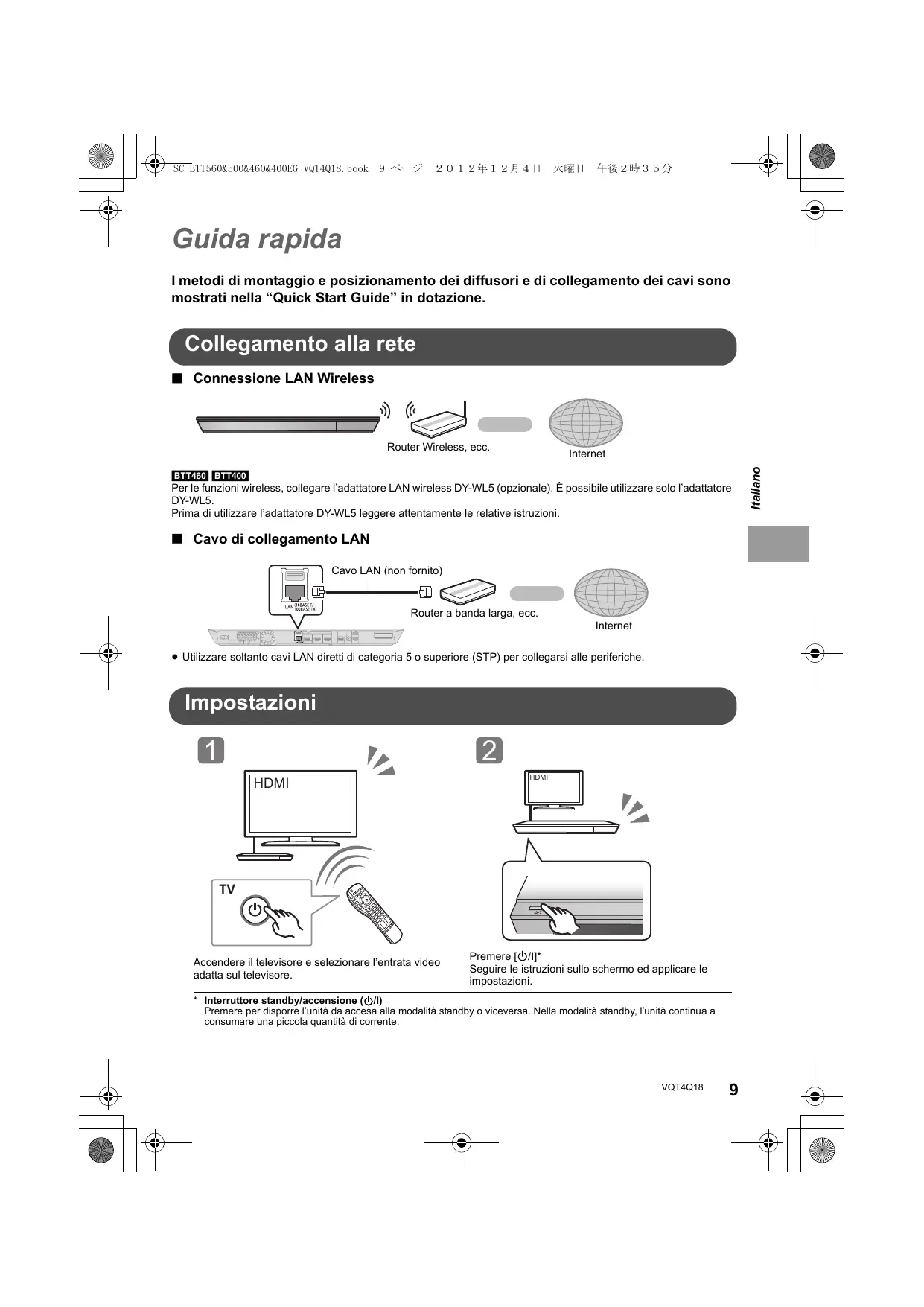

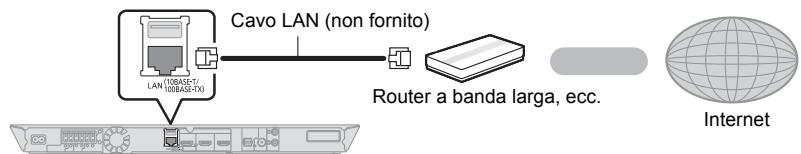

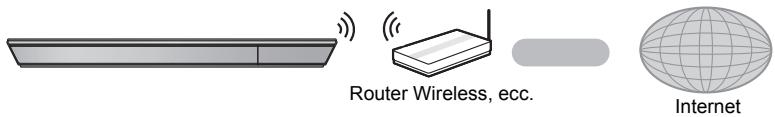

Guida rapida I metodi di montaggio e posizionamento dei diffusori e di collegamento dei cavi sono mostrati nella “Quick Start Guide” in dotazione. Collegamento alla rete ∫ Connessione LAN Wireless Router Wireless, ecc. [BTT460] [BTT400] Per le funzioni wireless, collegare l’adattatore LAN wireless DY-WL5 (opzionale). È possibile utilizzare solo l’adattatore DY-WL5. Prima di utilizzare l’adattatore DY-WL5 leggere attentamente le relative istruzioni. ∫ Cavo di collegamento LAN Cavo LAN (non fornito) Router a banda larga, ecc. Internet ≥ Utilizzare soltanto cavi LAN diretti di categoria 5 o superiore (STP) per collegarsi alle periferiche. Impostazioni

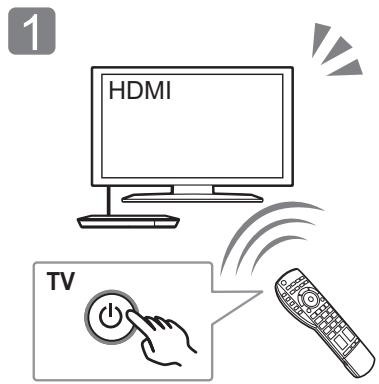

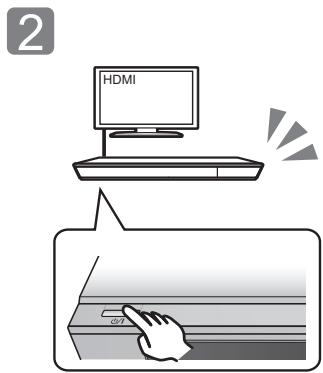

Accendere il televisore e selezionare l’entrata video adatta sul televisore. Premere [Í/I]* Seguire le istruzioni sullo schermo ed applicare le impostazioni.

• Interruttore standby/accensione (Í/I) Premere per disporre l’unità da accesa alla modalità standby o viceversa. Nella modalità standby, l’unità continua a consumare una piccola quantità di corrente. VQT4Q18

Riproduzione di un disco

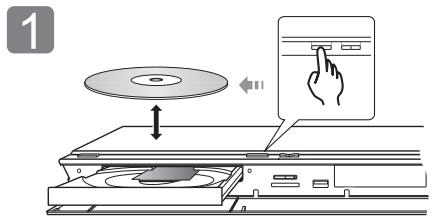

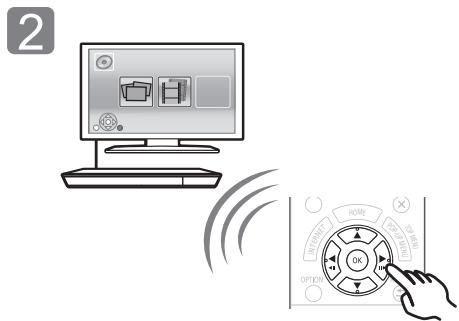

Selezionare la voce da riprodurre, quindi premere [OK]. Inserire il disco. Ascolto dell’audio proveniente dal televisore attraverso gli altoparlanti dell’unità XXX Premere [EXT-IN] alcune volte per selezionare la modalità di ingresso esterno adeguata. ≥ Abbassare al minimo il volume del televisore e regolare il volume dell’unità principale.

Aggiornamento del firmware Panasonic migliora costantemente il firmware dell’unità per garantire ai propri clienti le tecnologie più recenti. Panasonic consiglia di aggiornare il firmware appena si riceve la notifica. Per ulteriori dettagli, consultare le istruzioni d’uso (formato PDF).

La ringraziamo per l’acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri. Lettura delle istruzioni per l’uso Per ulteriori informazioni sul funzionamento di questa unità consultare le “Istruzioni per l’uso (in formato PDF)” presenti sul CD-ROM in dotazione. Per leggerle installarle sul proprio PC.

Contenuto della confezione e accessori Prima di utilizzare l’unità controllare il contenuto della confezione e verificare che siano presenti gli accessori in dotazione. Accessori

Accendere il PC e inserire il CD-ROM contenente le istruzioni per l’uso (in dotazione). Selezionare la lingua desiderata, quindi fare clic su [Istruzioni d’uso] per installare. Fare doppio clic sull’icona del collegamento “BTT560_500_460_400EG Istruzioni d’uso” sul desktop. Quando le istruzioni per l’uso (in formato PDF) non si aprono Per consultare o stampare le istruzioni per l’uso è necessario Adobe Reader (formato PDF). Inserire il CD-ROM contenente le istruzioni per l’uso (in dotazione), fare clic su [Adobe(R) Reader(R)], quindi seguire i messaggi su schermo per l’installazione. (Sistemi operativi compatibili: Windows XP SP3/ Windows 7/Windows 8) ≥ È possibile scaricare ed installare una versione di Adobe Reader compatibile con il proprio sistema operativo dal seguente sito web. http://get.adobe.com/reader/otherversions Per disinstallare le istruzioni per l’uso (in formato PDF) Eliminare il file PDF dalla cartella “Program Files\Panasonic\SC\”. ≥ Quando non è possibile visualizzare il contenuto della cartella Program Files, fare clic su [Show the contents of this folder] per visualizzarli. ∫ Per Macintosh

Accendere il PC e inserire il CD-ROM contenente le istruzioni per l’uso (in dotazione). Aprire la cartella “Manual” in “VFF1116”, quindi copiare il file PDF con la lingua desiderata all’interno della cartella. Fare doppio clic sul file PDF per aprirlo.

2 Batterie per il telecomando

1 Cavo di alimentazione c.a.

1 Foglio di etichette per i cavi dei diffusori

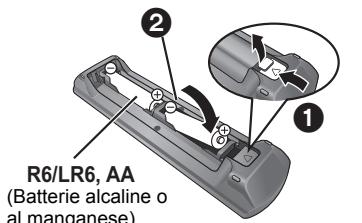

≥ Codici prodotto forniti in queste istruzioni per l’uso aggiornati a dicembre 2012. Possono essere soggetti a modifiche. ≥ Non utilizzare il cavo di alimentazione CA con altri apparecchi. ∫ Uso del comando a distanza Inserire in modo che i poli (i e j) corrispondano a quelli indicati nel telecomando.

Le istruzioni per l’uso (in formato PDF) non possono essere riprodotte con questo lettore. R6/LR6, AA Se non diversamente indicato, le illustrazioni qui presenti si riferiscono al modello SC-BTT560. (Batterie alcaline o al manganese) Puntarlo verso il sensore del segnale del telecomando di quest’unità. VQT4Q18

Contenuto della confezione Unità principale (SA-BTT560) FRONT (SB-HF5600) SURROUND (SB-HS5600) Unità principale (SA-BTT500) FRONT (SB-HF5000) (Diffusori) (Supporti) Unità principale (SA-BTT460) FRONT (SB-HF4800) SURROUND (SB-HS4000) Unità principale (SA-BTT400) FRONT (SB-HF4000) (Diffusori) (Supporti) (Cavi dei diffusori) (Cavi dei diffusori) (Cavi dei diffusori) (Cavi dei diffusori) SURROUND (SB-HS5000) (Basi) (Basi) (Viti) (Viti) CENTER SUBWOOFER (SB-HC5600) (SB-HW490)

Precauzioni ATTENZIONE Unità Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, ≥ Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi. ≥ Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità. ≥ Utilizzare solo gli accessori consigliati. ≥ Non rimuovere le coperture. ≥ Non riparare quest’unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato. ≥ Non introdurre oggetti metallici all’interno di questa unità. ≥ Non appoggiare oggetti pesanti su questa unità. Cavo di alimentazione CA Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, ≥ Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità. ≥ Inserire fino in fondo la spina del cavo di alimentazione nella presa. ≥ Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione. ≥ Non maneggiare la spina con le mani bagnate. ≥ Tenere la spina del cavo di alimentazione tra le dita quando la si scollega. ≥ Non utilizzare una spina o una presa di rete danneggiate. La presa di rete è il dispositivo per scollegare. Installare l’unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente. Piccolo oggetto ≥ Tenere la scheda di memoria fuori della portata dei bambini per impedire che la inghiottano. ≥ Tenere le viti lontane dalla portata dei bambini per evitare rischi di ingerimento. AVVERTENZA Unità ≥ Questa unità utilizza un laser. L’uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l’esposizione a radiazioni pericolose. ≥ Non mettere sull’unità sorgenti di fiamme nude, come candele accese. ≥ Durante l’uso, questa unità potrebbe essere soggetta all’interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare. ≥ Questa unità è progettata per l’uso nei paesi con clima mite.

≥ Tenere saldamente il diffusore per evitare lesioni causate dalla caduta del diffusore stesso durante il trasporto. ≥ Si possono danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono agli alti livelli del volume per lunghi periodi di tempo. ≥ Non toccare la parte anteriore dei diffusori. Tenere dai lati. ≥ Collocare i diffusori su una superficie piana e solida. ≥ Per evitare lesioni dovute alla caduta dell’altoparlante, fare attenzione a non inciampare o a non restare impigliati nei cavi degli altoparlanti quando li si posa. ≥ Non appoggiarsi ai diffusori. Fare attenzione quando vi sono bambini nelle vicinanze. Batterie L’uso scorretto delle batterie può causare perdite di elettrolito e causare incendi. ≥ Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore. ≥ Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento. ≥ Non utilizzare batterie nuove e vecchie o batterie di tipi diversi insieme. ≥ Non riscaldare o esporre a fiamme le batterie. ≥ Non lasciare la batteria/le batterie per lungo tempo all’interno dell’auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi. ≥ Non aprire o mettere in corto le batteria. ≥ Non ricaricare batterie alcaline o al manganese. ≥ Non usare batterie la cui guaina non è intatta. Rimuovere le batterie se si prevede di non utilizzare il telecomando per lungo tempo. Conservarle in un luogo fresco ed asciutto. Connessione LAN Wireless I limiti seguenti riguardano l’utilizzo di questa unità o dell’adattatore LAN Wireless. È necessario conoscere tali limiti prima di utilizzare questi dispositivi. La Panasonic non è in alcun modo responsabile per eventuali danni che possano derivare dal mancato rispetto di questi limiti, o delle condizioni di utilizzo o mancato utilizzo di questi dispositivi. ≥ I dati trasmessi e ricevuti attraverso onde radio possono essere intercettati e monitorati. ≥ Questa unità e l’adattatore LAN wireless contengono componenti elettronici fragili. Utilizzare questi dispositivi per gli usi per cui sono stati progettati e seguire le istruzioni seguenti: – Non esporre questi dispositivi ad alte temperature o alla luce solare diretta. – Non piegare, e non far subire forti urti a questi dispositivi. – Tenere questi dispositivi al riparo dall’umidità. – Non smontare o alterare questi dispositivi in alcun modo. Collocazione Collocare questa unità su una superficie piana. Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, ≥ Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto. ≥ Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili. ≥ Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni. Diffusore ≥ Utilizzare solo i diffusori in dotazione L’unità principale e i diffusori in dotazione devono essere utilizzati esclusivamente come indicato in queste istruzioni per l’uso. In caso contrario si rischia di danneggiare l’amplificatore e/o i diffusori, e di provocare un incendio. Se si è verificato un danno, o se si nota un cambiamento improvviso nelle prestazioni, consultare un tecnico qualificato. ≥ Fare attenzione a non incrociare (cortocircuitare) o invertire la polarità dei fili dei diffusori; diversamente, é possibile che i diffusori vengano danneggiati. Dichiarazione di conformità (DoC) Con il presente atto, “Panasonic Corporation” dichiara che questo prodotto è conforme ai requisiti base e altre disposizioni applicabili della direttiva 1999/5/EC. I clienti possono scaricare una copia della DoC originale per i nostri prodotti R&TTE dal nostro server DoC: http://www.doc.panasonic.de Contatto del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany Questo prodotto è stato realizzato per il mercato General Consumer. (Categoria 3) Questo prodotto è realizzato per connettersi a un Access Point di reti WLAN da 2,4 GHz. VQT4Q18

Per lo smaltimento o trasferimento di questa unità Questa unità può mantenere le informazioni delle impostazioni dell’utente. In caso di smaltimento o trasferimento di questa unità, è consigliabile seguire la procedura per ripristinare tutte le impostazioni di fabbrica cancellando le impostazioni dell’utente. ≥ Nella memoria di questa unità può essere registrata la storia delle operazioni. Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. Per utenti commerciali nell’Unione Europea Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni. [Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall’Unione Europea] Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento. Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale): Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Diritti d’autore e marchi registrati Questo prodotto utilizza la tecnologia Cinavia per limitare l’uso di copie non autorizzate di video e film in commercio e relative colonne sonore. Per ulteriori dettagli, consultare le istruzioni d’uso (formato PDF). “AVCHD”, “AVCHD 3D”, “AVCHD Progressive” e “AVCHD 3D/ Progressive” sono marchi commerciali di Panasonic Corporation e Sony Corporation. Java è un marchio registrato di Oracle e/o di sue affiliate. Prodotto su licenza di Dolby Laboratories. Dolby, Pro Logic, e il simbolo della doppia D sono marchi di Dolby Laboratories. Prodotto su licenza e coperto dai brevetti U.S.A. numero: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872, e da altri brevetti rilasciati e in attesa di rilascio negli Stati Uniti e in altri paesi. La dicitura DTS-HD, il relativo simbolo, e la dicitura DTS-HD/il simbolo insieme sono marchi registrati e DTS-HD Master Audio | Essential è un marchio di DTS, Inc. Il prodotto include del software. © DTS, Inc. Tutti i diritti riservati. HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi. Il presente prodotto è concesso in licenza mediante la licenza per il portfolio di brevetti AVC e per il portfolio di brevetti VC-1 ed è destinato ai clienti per uso personale e non commerciale, al fine di (i) codificare video in conformità con lo standard AVC e con lo standard VC-1 (“AVC/VC-1 Video”) e/o (ii) decodificare video AVC/ VC-1 codificati da un cliente nell’ambito di un’attività personale e non commerciale e/o ottenuti da un fornitore di video che disponga della licenza necessaria per fornire video AVC/VC-1. Non viene concessa, né può essere considerata implicita, alcuna garanzia per usi diversi da quelli sopra indicati. È possibile ottenere ulteriori informazioni da MPEG LA, LLC, consultando il sito http://www.mpegla.com. HDAVI ControlTM è un marchio di fabbrica della Panasonic Corporation. VIERA Connect è un marchio di Panasonic Corporation. MPEG Layer-3, tecnologia di codifica audio con licenza della Fraunhofer IIS e Thomson. Il logo SDXC è un marchio di SD-3C, LLC. “DVD Logo” è un marchio di DVD Format/Logo Licensing Corporation. “Wi-Fi”, “Wi-Fi Protected Setup”, “Wi-Fi Direct”, “WPA” e “WPA2” sono marchi o marchi registrati di Wi-Fi Alliance. Il logo Wi-Fi CERTIFIED è un marchio di certificazione rilasciato da Wi-Fi Alliance. Il marchio Wi-Fi Protected Setup è un marchio di Wi-Fi Alliance. DLNA, the DLNA Logo and DLNA CERTIFIED are trademarks, service marks, or certification marks of the Digital Living Network Alliance. Windows è un marchio o un marchio registrato della Microsoft Corporation negli Stati Uniti e in altri paesi.

“Made for iPod” e “Made for iPhone” significa che un accessorio elettronico è stato progettato per essere collegato specificamente all’iPod, o all’iPhone e lo sviluppatore ha certificato che esso è conforme agli standard prestazionali di Apple. Apple non è responsabile del funzionamento di questo dispositivo o della sua conformità con gli standard di sicurezza e normativi. Si noti che l’utilizzo di questo accessorio con l’iPod o l’iPhone può influenzare negativamente il funzionamento wireless. iPhone, iPod, iPod classic, iPod nano e iPod touch sono marchi di Apple Inc., registrati negli Stati Uniti e in altri paesi. Il nome Skype, i relativi marchi e loghi e il logo “S” sono marchi di Skype. Copyright 2004-2010 Verance Corporation. CinaviaTM è un marchio commerciale di Verance Corporation. Protetto dal brevetto statunitense 7.369.677 e da brevetti mondiali rilasciati e in corso di registrazione su licenza di Verance Corporation. Tutti i diritti riservati. Questo prodotto incorpora il seguente software: (1) software sviluppato indipendentemente da o per Panasonic Corporation, (2) software di proprietà di terzi e concesso in licenza a Panasonic Corporation, (3) software concesso su licenza GNU General Public License, Version 2 (GPL v2), (4) software concesso su licenza GNU LESSER General Public License, Version 2.1 (LGPL v2.1) e/o, (5) software open source diverso dal software concesso su licenza GPL v2 e/o LGPL v2.1 Per il software inserito nelle categorie (3) e (4), vedere i termini e le condizioni previste rispettivamente dalla licenza GPL v2 e LGPL v2.1 http://www.gnu.org/licenses/old-licenses/gpl-2.0.html e http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html. Si noti inoltre che il software inserito nella categoria (3) e (4) è protetto da diritti d’autore di cui sono titolari diversi individui. Vedere la nota sui diritti d’autore di tali individui all’indirizzo http://panasonic.net/avc/oss/bdplayer/AWBPP12.html Il software GPL/LGPL è distribuito ritenendo che possa essere utile, ma SENZA ALCUNA GARANZIA, compresa la garanzia implicita di COMMERCIABILITÀ o di IDONEITÀ PER UNO SCOPO PARTICOLARE. Almeno tre (3) anni dopo la consegna dei prodotti, Panasonic darà a qualsiasi parte terza che ci contatti come sotto indicato una copia completa in linguaggio macchina del corrispondente codice sorgente coperto dalla licenza GPL v2/LGPL v2.1, ad un prezzo non superiore al costo della distribuzione fisica del codice sorgente. Informazioni di contatto cdrequest.bdplayer@gg.jp.panasonic.com Il codice sorgente è inoltre disponibile gratuitamente per gli utenti e per il pubblico in generale sul seguente sito Web. http://panasonic.net/avc/oss/bdplayer/AWBPP12.html Per il software inserito nella categoria (5) comprende quanto segue.

1. Questo prodotto comprende software sviluppato OpenSSL

Project per essere utilizzato nell’OpenSSL Toolkit. (http://www.openssl.org/)

2. Questo prodotto comprende software sviluppato dalla

University of California, Berkeley e da suoi contributori.

4. Il software JPEG di Independent JPEG Group.

(1) MS/WMA Questo prodotto è protetto da certi diritti di proprietà intellettuali della Microsoft Corporation e di terze parti. L’uso o la distribuzione di tale tecnologia fuori di questo prodotto sono proibiti senza una licenza dalla Microsoft o da una consociata Microsoft autorizzata e terze parti. (2) MS/PlayReady/Etichettatura del prodotto finale Questo prodotto è protetto da determinati diritti di proprietà intellettuale di cui è titolare Microsoft. L’utilizzo o la distribuzione di questa tecnologia al di fuori del presente prodotto sono vietati a meno che non si disponga di una licenza concessa da Microsoft. (3) MS/PlayReady/Note per l’utilizzatore finale I proprietari dei contenuti utilizzano la tecnologia di accesso ai contenuti Microsoft PlayReady™ per tutelare i propri diritti di proprietà intellettuale, inclusi i contenuti oggetto di copyright. Questo dispositivo utilizza la tecnologia PlayReady per accedere a contenuti protetti con PlayReady o WMDRM. Se il dispositivo non applica le restrizioni sull’utilizzo del contenuto, i proprietari dei contenuti possono richiedere a Microsoft di revocare la possibilità del dispositivo di utilizzare contenuti protetti da PlayReady. La revoca non dovrà riguardare contenuti non protetti o protetti con altre tecnologie di accesso ai contenuti. I proprietari dei contenuti possono richiedere un upgrade di PlayReady per rendere accessibili i loro contenuti. Se si rifiuta un upgrade, non sarà possibile accedere ai contenuti che richiedono tale upgrade. (4) Vorbis, FLAC, WPA Supplicant È possibile visualizzare la licenze del software selezionando “Licenza software” nel menu Setup.*

• [HOME] > “Altri” > “Impostazioni” > “Sistema” > “Informazioni Sistema”
