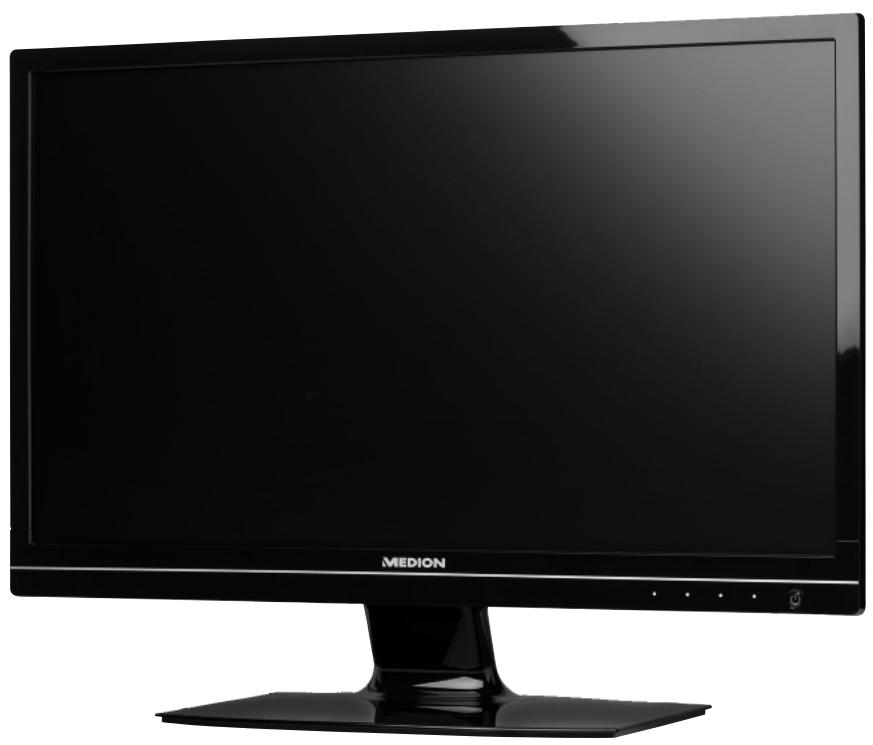

Gentile cliente

Complimenti per l'acquisto di quello prodotto, che è stato sviluppato sulla base delle ultime novità technologiche e realizzato con l'impiego dei più moderni e affidabili componenti elettrici/elettronici.

Si prenda alcuni minuto prima diMETTERe I'apparecchio in funzione,osi da poter leggere attendamente le seguenti istruzioni per l'uso.

Grazie mille!

Indicazioni sulla conformità

Il monitor soddisfa i requisiti di compatibilità elettromagnetica e di sicurezza elettrica.

L'apparecchio è conforme ai requisiti fondamentali e alle disposizioni della Direttiva EMC 2004/108/CE e della Direttiva Bassa tensione 2006/95/CE.

L'apparecchio è conforme allo standard europeo ISO 9241-307 classe II ( classe di pixel difettosi).

L'apparecchio è conforme ai requisiti fondamentali e alle disposizioni della Direttiva sulla progettazione ecocompatible 2009/125/CE.

Copyright © 2012, Versione 1 - 04.07.2012

Tutt i diritti riservati.

Il presente manuale è protetto dai diritti d'autore. Tutti i diritti sono riservati. É vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma月以来 l'autorizzazione scritta del produttore.

Il copyright è di proprietà dell'azienda MEDION®.

Con riserva di modifiche tecniche, illustrative e salvo erre di stampa.

Il presente prodotto utilizza technologie protette dai diritti d'autore, tutelate da brevetti e da altri diritti di proprieta intellettuale negli Stati Uniti. L'uso di queste technologie protette dai diritti d'autore devese essere autorizzato da Macrovision e più essere destinato esclusivamente ai tipi di riproduzione previsti e consentiti e ad altri limitati, tranne nei casi espessamente autorizzati da Macrovision. Sono vietate la decomilazione e la decodifica.

Contenu

Informazioni relative al presente manuale di istruzioni 52

Destinatari del prodotto 52
L'assistenza 52
Simboli e parole chiave utilizzati nel presente manuale di istruzioni 52

Utilizzo conforme alle norme 52

Contenuto della confezione 52

Indicazioni di sicurezza 53

Attenzione! Verificare la sicurezza di funzionamento! 53
Attenzione! Verificare il luogo di installatione! 53
Riparazione 54
Attenzione! Verificare la temperature ambiente! 54
Avvertenza! Verificare la sicurezza durante il collegamento! 54
Alimentazione 54
Indicazioni sulla conformità 55

Messa in funzione 56

Montaggio. 56
Fasi preliminari per il collegamento al PC 56
Impostazioni del monitor supportate 57
Impostazioni supportate in modalità video DVI e HDMI 57
Impostazioni del monitor in Windows XP 58
Impostazioni del monitor in Windows Vista 58
Impostazioni del monitor in Windows 7 59
Innesti sul lato posteriore 60
Collegamento del monitor 60

Elementi di commando 62

Impostazione del monitor 63

Utilizzo del menu OSD. 63

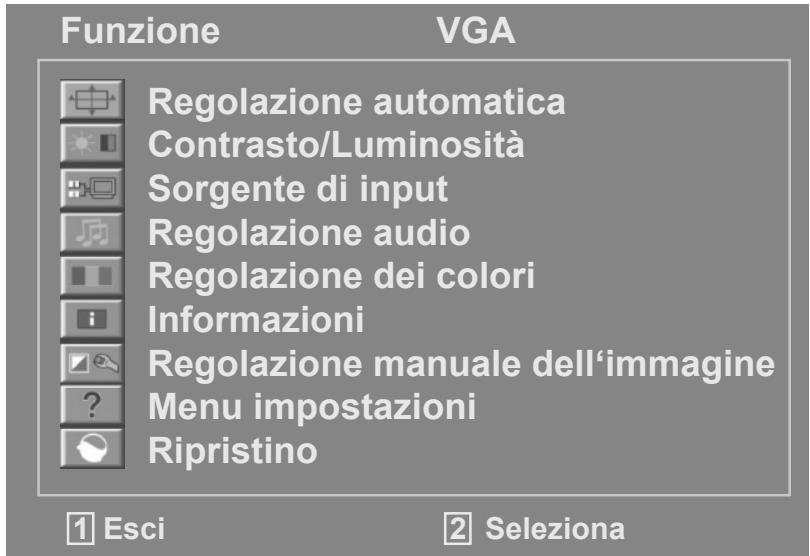

II menu OSD 63

Dispositivi per il risparmio energetico 66

Assistenza clienti 67

Risoluzione dei problemi 67
Informazioni sui driver 68
Avete bisogno di ulteriore supporto? 68

Pulizia 69

Smaltimento 69

Riproduzione del presente manuale 69

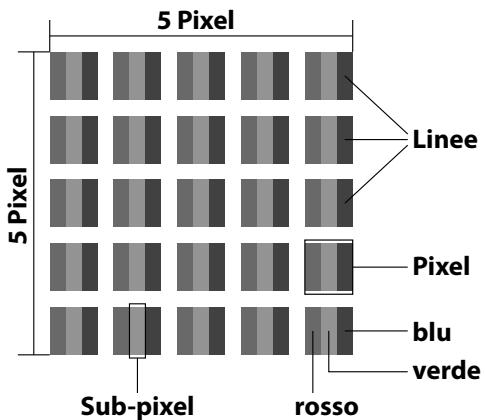

Pixel non conformi nei monitor 70

Specifiche tecniche 71

Contatti 72

Informazioni relative al presente manuale di istruzioni

Leggere attendamente le presenti istruzioni e atteneri a tutte leindicazioni riportate. In tal modo si potrā garantire il perfetto funzionamento e una lunga durata del monitor. Tenere le presenti istruzioni sempre a portata di mano in prossimità del monitor. Custodire bene le istruzioni per l'uso, per poterle consegnare al nuovo proprietario in caso di ulteriore cessione del monitor.

Destinatari del prodotto

Il presente manuale è rivolto ai nuovi utilizzatori,或者其他 che gli utilizzatori più esperti.

L'assistenza

Attraverso il servizio di assistenza individuale forniamo un supporto per il lavoro quotidiano. Vi invitiamo a contattarci e saremo lieti di potervi aiutare. Nelle presenti istruzioni per l'uso è disponibile un capitolo a parte relativivo al servizio di assistenza a pagina 67 e seguenti.

Simboli e parole chiave utilizzati nel presente manuale di istruzioni

4	Pericolo! Osservare rigorosamente per evitare scosse elettriche. Pericolo di vita!
1	AVVERTENZA! Osservare rigorosamente per evitare danni alle persone e leSIONi.
1	Attenzione! Osservare rigorosamente per evitare danni alle cose o all'apparecchio.
	Importante! Ulteriori informazioni per l'uso dell'apparecchio.

Utilizzo conforme alle norme

• Il monitor TFT serve esclusivamente per la riproduzione di segnali video e audio di apparecchi esterni, ad es. PC con collegamenti e risoluzioni immagini corrispondenti ai dati tecnici del monitor TFT qui riportati. Qualsiasi altri impiego è considerato non conforme.
  Il presente appearecchio è adatto soltanto per l'impiego in ambienti chiusi e asciutti.
• Il presente apparetcchio è destinato soltanto all'uso privato e non all'utilizzo in un'azienda dell'industria pesante. L'utilizzo in condizioni ambientali estreme più danneggiare l'apparetcchio.
  L'apparecchio non è predisporto per l'utilizzo in postazioni di lavoro al videoterminale.

Contenuto della confezione

Verificare l'integrità della confezione ed entro 14 giorni dall'acquisto comunicare l'eventuale incompletezza della confezione. Nella confezione del monitor acquistato è presente quando segue:

Monitor
Cavo VGA
Cavo DVI
Cavo audio
- Alimentatore esterno FSP 036-RHC
- Cavo di alimentazione
Supporto per il monitor
- Documentazione

Indicazioni di sicurezza

Attenzione! Verificare la sicurezza di funzionamento!

• L'apparecchio non è concepito per essere utilizzato da persona (compresi i bambini) con disponà fisiche, sensoriali o intellettive limitate o con carenza di esperienza e/o di cognizione, che pertanto devono essere controllate da una persona responsabile della loro sicurezza oppure devono riceveire da quest'ultima le istruzioni relative al corretto utilizzato dell'apparecchio. I bambini non dovrebbero mai essere lasciati incustoditi in modo da assicurarsi che non giochino con l'apparecchio.
• Tenere fuori alla portata dei bambini il materiale d'imballaggio, come ad es. le pellicole. In caso di manomissione siouldorrereil rischio di soffocamento.
• Non après mai l'involucro del monitor (pericolo di scossa elettrica, di corto circuito e di incen-dio)! Non modificare arbitramente il dispositivo.
• Non introdurre alcun oggetto atraverso le fissure e le aperture nella parte interna del monitor (pericolo di scossa elettrica, di corto circuito e di incendio)!
• Le fissure e le aperture del monitor servono per l'asperazione. Non copire queste aperture (pericolò di surriscaldamento e di incendio)!
• Non esercitare alcuna pressione sul display. Pericolo di rottura del monitor!
• Attenzione! In caso di rottura del display sussiste il pericolo di lesioni. Raccogliere i peszi rotti con dei guanti di protezione e inviarli al centro di assistenza per l'opportuno smaltimento. Lavarsi poi le mani con del sapone, poiché non è possibile escludere la fuoriuscita di sostanze chimiche.
• Non toccare il display con le dita o con degli oggetti spigolosi per evitare di provocare dei danni. Rivolgersi al servizio di assistenza, se:
• il cavo di rete è bruciato o danneggiato
• il liquido è penetrato nel monitor
• il monitor non funziona regolarmente
• il monitor è caduto o l'involucro risultà danneggiato

Attenzione! Verificare il luogo di installmente!

• Gli apparecchi nuovi possono emettere nelle prime ore di funzionamento un odore inevitabile, sebbene completamente innocuo, che si riduce sempre di più nel corso del tempo.
  Per affrontare l'emanazione di quello odore si consiglia di aerare regolarmente il locale. Nello sviluppo di quello prodotto ci siamo impregnati affinché non vengano superati chiaramente i valori limite vigenti.
• Tenere il monitor e tutti gli appearecchi collegati lontani dall'umidità e al riparo da polvere, fonti di calore e irradiazione solare diretta. La mancata osservanza delle presentiindicazioni cui provocare dei disturbi o il danneggiamento del monitor.
• Non azionare l'apparecchio all'aperto, poiché agenti esterni, quali pioggia, neve, ecc. possono danneggiare l'apparecchio.
• Non esporre l'apparecchio a gocce o schizzi d'acqua e non collocare alcun recipientte conte- nente liquido (vasi o simili) su o accanto all'apparecchio e all'alimentatore. Il liquido che penetrà più danneggiare la protezione elettrica.
  Non collocare fonti di calore dirette (candele o simili) sull'apparecchio o nelle sue immediata vicinanze.
• Mantenere una distance sufficiente alla parete in caso di armadio componibile. Mantenere una distance minima di circa 10 cm intorno all'apparecchio per una sufficiente aerazione.
• Sistemare e azionare tutti i componenti su una base stabile, piana e priva di vibrazioni per evitare una caduta del monitor.

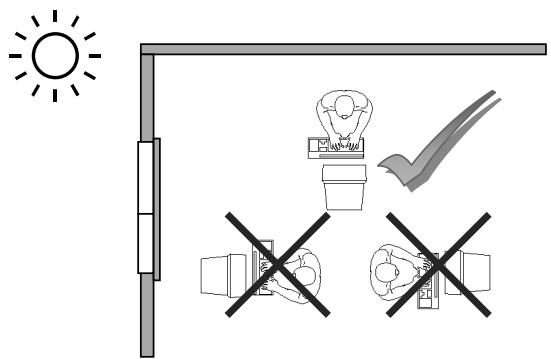

• Evitare gli abbagliamenti, i riflessi e contrasti di chiaro-scuro eccessamente intensi, per proteggere gli occhi e per garantire un'ergonomia confortevole della postazione di lavoro.
• Fare regolarmente delle pause quando si lavora davanti al monitor, per prevenir tensioni e affaticamenti.

Riparazione

• Fare eseguire la riparazione del monitor esclusivamente a personale specializzato.
• Nel caso sia necessaria una riparazione, rivolgersi escludivamente ai nostri partner di assistenza autorizzati.

Attenzione! Verificare la temperature ambiente!

• Il monitor più funzionare a una temperatura ambiente compresa tra 0^ C e +35^ C e con un'umidiità relativà di < 80% (senza condensazione).
• In caso di spegnimento il monitor più essere conservato a una temperature compresa tra -20 °C e +60 °C.

Pericolo! Tenere presente quando segue:

Dopo il trasporto del monitor, prima di effettuare la messa in funzione, attendere finché la temperature dell'apparecchio venga ripristinata alla temperatura ambiente. In caso di variazioni elevate di temperatura o di umidità, la presenza di condensa può determinare la formazione di umidità all'interno del monitor con seguente pericolo di cortocircuito.

Avertenza! Verificare la sicurezza durante il collegamento!

Alimentazione

Attenzione:

Anche con l'interruttore di rete spento alcune parti dell'apparecchio rimangono sotto tensione. Per interrompere l'alimentazione del monitor o perMETTE l'apparecchio complemente fuori tensione, staccare la spina alla presa.

• Far funzionare il monitor soltanto a una presa a terra a 100-240V\~, 50 / 60Hz . Se non si è sicuri dell'alimentazione del luogo di installatione, rivolgersi al fornitore di energia.
• Per un'ulteriore protezione del monitor da possibili danni provocati da picchi di tensione o da folgorazione della rete elettrica, si consiglia di utilizzare una protezione contro le sovratensioni.
• Per interrompere l'alimentazione del monitor, staccare la spina alla presa.
  Non coprre l'alimentatore per evitare che si danneggi a causa del surriscaldamento.
• Non utilizzato l'alimentatore se il suo involucro o il cavo di alimentazione dell'apparecchio sono danneggiati. Sostituirlo con un alimentatore dello stesso tipo.
• Utilizzare esclusivamente l'alimentatore fornito in dotazione (modello: FSP, FSP 036-RHC).
• La presa deve trovarsi in prossimità del monitor ed essere lavoramente accesibile.
• Posizione are il cavo in modo tale che nessuno possa calpestarlo o inciamparvi.
  Non appoggiare alcun oggetto sui cavi, in quanto potrebbero danneggiarsi.
• Attenzione: l'interruttore di stand-by non scollega Completely l'apparecchio alla rete elettrica. Anche in modalità stand-by l'apparecchio riceve corrente. Per scollegarlo completely alla rete elettrica, estrarre la spina alla presa di corrente.
• Rispetto almeno un metro di distance delle fonti di disturbo ad alta frequenza e magnetiche (televisori, casse di altoparlanti, Telefoni cellulari, ecc.), per evitare malfunzionamenti e perdite di dati.
• Nonostante i più moderni processi produttivi, in rari casi possono verificarsi guasti di singoli o più punti luminosi a causa di tecniche molto complesse.

Indicazioni sulla conformità

Il monitor soddisfa i requisiti della compatibilità elettromagnetica e della sicurezza elettrica.

L'apparecchio è conforme alla norma europea ISO 9241-307 classe II ( classe di erreore dei pixel) (vedi pagina 70).

L'apparecchio è conforme ai requisiti basilari e alle altre norme principali delle Direttive EMC 2004/108/CE nonché alla Direttiva Bassa tensione 2006/95/CE.

Il presente apparecchio è conforme ai requisiti basilari e alle norme principali della Direttiva sulla progettazione ecocompatibile 2009/125/CE (regolamento 1275/2008 e 278/2009).

Il monitor è conforme a ENERGY STAR®.

In qualità di partner ENERGY STAR®, MEDION assicura che l'apparecchio soddisfa i requisiti ENERGY STAR® per l'ottimizzazione del consumo energetico.

Messa in funzione

Important!

Prima della messa in funzione leggere necessariamente il capitolo "Indicazioni di sicurezza" a pagina 53 e seguenti.

Montaggio

Fissare il supporto del monitor, come indicate nella figura. Eseguire esta operazione prima di collegare il monitor.

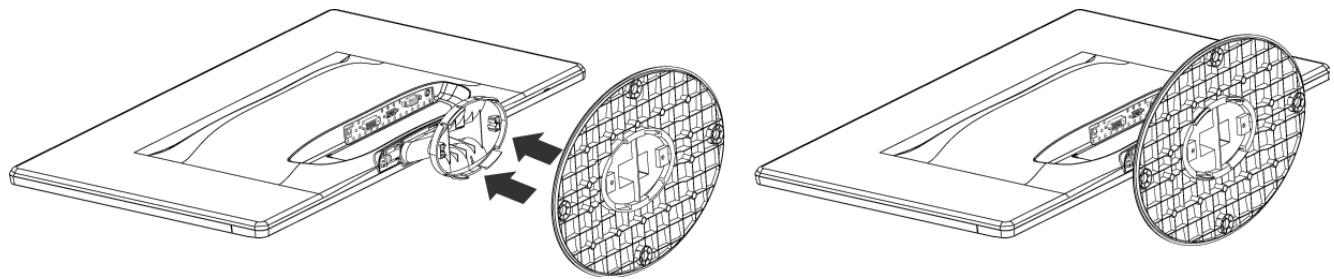

(Fig.: Montaggio del supporto del monitor, figura simile)

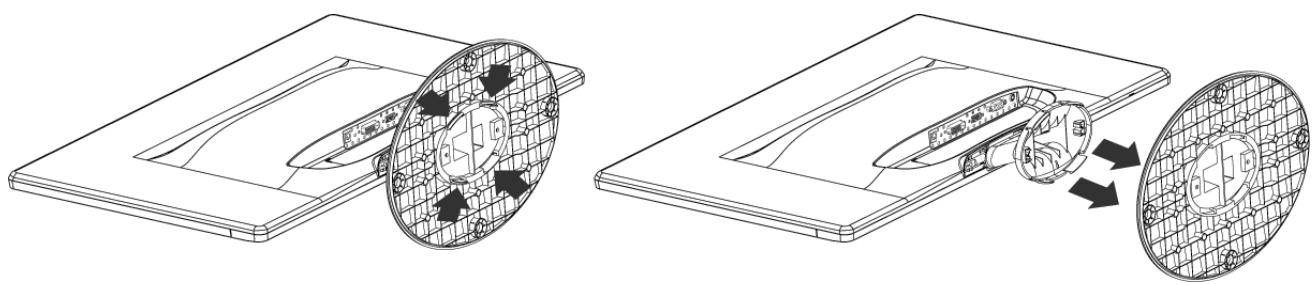

Rimuovere il supporto del monitor, come indicate nella figura. (Fig.: Rimozione del supporto del monitor, figura simile)

Fasi preliminari per il collegamento al PC

Se fino ad aggi al computer è stato collegato un monitor tubolare, è necessario eventualmente eseguire alcune operazioni preliminari, soprattutto se le impostazioni di tale monitor non sono supportate dal nuovo monitor.

Il monitor visualizza fino a 1920 × 1080 pixel. Questa risoluzione corrisponde alla risoluzione fisica. I monitor raggiungono la massima qualità delle immagini con la risoluzione fisica. Se in una rappresentazione si passa a delle impostazioni diverse, l'indicazione potrebbe non comparire sull'intera superficie del monitor.

Allo stesso modo, soprattutto nelle scritte, potrebbe verificarsi una distorsione di quanto visualizzato. Prima di collegare il nuovo monitor, impostare sul PC mediante il vecchio monitor una risoluzione e una frequenza d'immagine che siano supportate da entrambi i monitor.

Spagnere il PC e collegare il nuovo monitor.

Dopo aver avviato nuovamente il PC è possibile adattare le impostazioni al modello X55088

(MD 20888) secondo quando descripto.

Impostazioni del monitor supportate

Questo monitor supporta le seguenti modalità.

Risoluzione	Frequenza orizzon-tale	Frequenza verticale
720 x 400	31,47 kHz	70 Hz
640 x 480	31,47 kHz	60 Hz
640 x 480	31,47 kHz	67 Hz
640 x 480	37,8 kHz	72 Hz
640 x 480	37,5 kHz	75 Hz
800 x 600	37,7 kHz	56 Hz
800 x 600	37,8 kHz	60 Hz
800 x 600	48,0 kHz	72 Hz
800 x 600	46,87 kHz	75 Hz
832 x 624	48,67 kHz	75 Hz
1024 x 768	48,36 kHz	60 Hz
1024 x 768	56,48 kHz	70 Hz
1024 x 768	60,0 kHz	75 Hz
1152 x 864	67,0 kHz	75 Hz
1152 x 870	45,0 kHz	75 Hz
1280 x 768	47,0 kHz	60 Hz
1280 x 960	60,0 kHz	60 Hz
1280 x 1024	63,98 kHz	60 Hz
1280 x 1024	80,0 kHz	75 Hz
1440 x 900	56,0 kHz	60 Hz
1440 x 900	71,0 kHz	75 Hz
1400 x 1050	65,1 kHz	60 Hz
1600x 1200	75,0 kHz	60 Hz
1680 x 1050	65,0 kHz	60 Hz
1920 x 1080*	67,0 kHz	60 Hz

• risoluzione consigliata (fisica)

Impostazioni supportate in modalità video DVI e HDMI

480i/480p

576i/576p

720p

1080i/1080p

Impostazioni del monitor in Windows® XP

In Windows XP eseguire le impostazioni del monitor nel programma di Windows „Proprietà di visualizzazione". Il programma cui èssere avviato come indicato qui di seguito:

• Fare cig con il tasto destro del mouse sul piano di lavoro di Windows (desktop) e con il tasto siniestro del mouse scegliere "Proprietà".

oppure

• Nel "Pannello di controllo" avviare il programma "Visualizzazione"

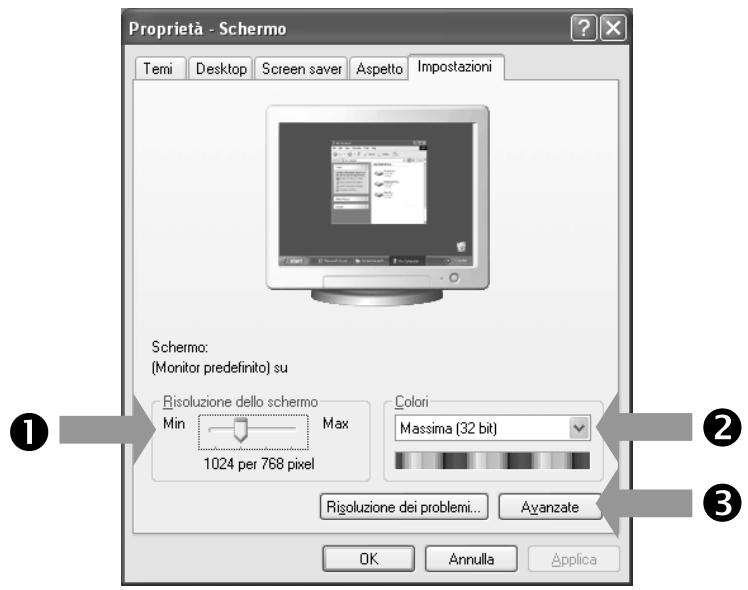

(Fig.: Proprietà di visualizzazione)

Impostare la risoluzione in "Risoluzione del monitor" (0).

In "Qualità del colore" (2) è possible impostare l'intensità del colore (Numero dei colori visualizzati). Il monitor supporta un'intensità di colore di massimo 16 milioni di colori, correspondente a 32 bit, o "Real color".

La frequenza di aggiornamento dell'imagine cui si sono impostata in "Avanzate" (3).

In base alla configurazione del computer viene visualizzata una finestra con le proprieta della scheda grafica.

In "Scheda grafica" è possibile impostare il

valore desiderato nel campo di selezione "Elença modalità".

(Fig.: Dettaglio delle proprieta di visualizzazione)

Important!

Se l'impostazione non corrisponde ai valori supportati dal display, non verrà visualizzata alcuna immagine.

In tal caso collegare nuovamente il monitor tubolare e impostare i valori validi in base alle opzioni sopra indicate in "Proprietà di visualizzazione".

Impostazioni del monitor in Windows Vista®

In Windows Vista® eseguire le impostazioni del monitor nel programma di Windows "Personalizza l'aspetto e i suoni". Il programma può essere avviato comeindicato qui di seguito:

• Fare cig con il tasto destro del mouse sul piano di lavoro di Windows (desktop) e con il tasto sini-stro del mouse scegliere "Personalizzazione" oppure
• Da Start Pannello di controllo Personalizza l'aspetto e i suoni facendo doppio click con il tasting sinistro del mouse.

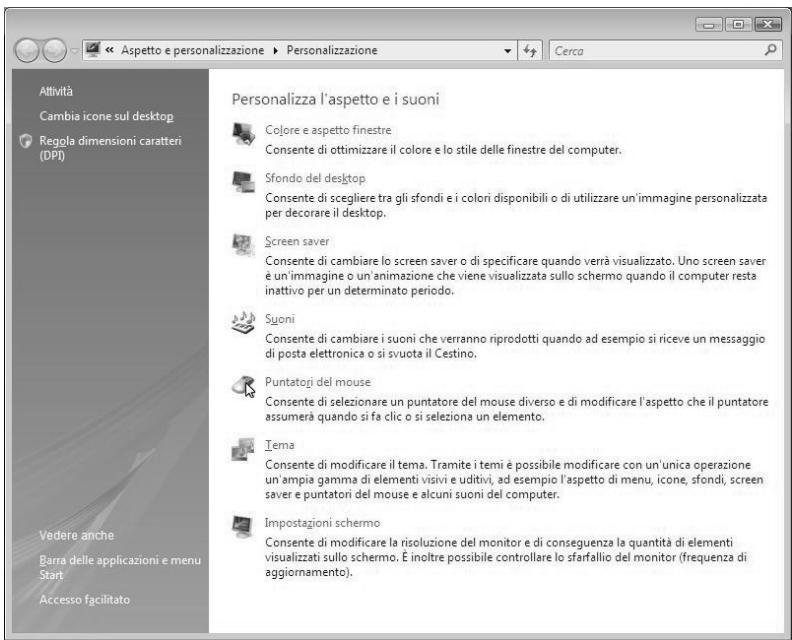

(Fig.: Personalizza l'aspetto e i suoni)

• Aprire il menu Impostazioni schermo per adattare la risoluzione e la frequenza.

Impostazioni del monitor in Windows® 7

In Windows® 7 eseguire le impostazioni del monitor nel programma di Windows „Aspetto e personalizzazione". Per avviare il programma, procedere come segue:

• Clic con il tasting de resto del mouse sulla superficie di lavoro di Windows (desktop) e poi con il tasting sinistro su "Personalizzazione"
• oppure
• Da Start Pannello di controllo Aspetto e personalizzazione facendo doppio cli c con il tasto sinistro del mouse.

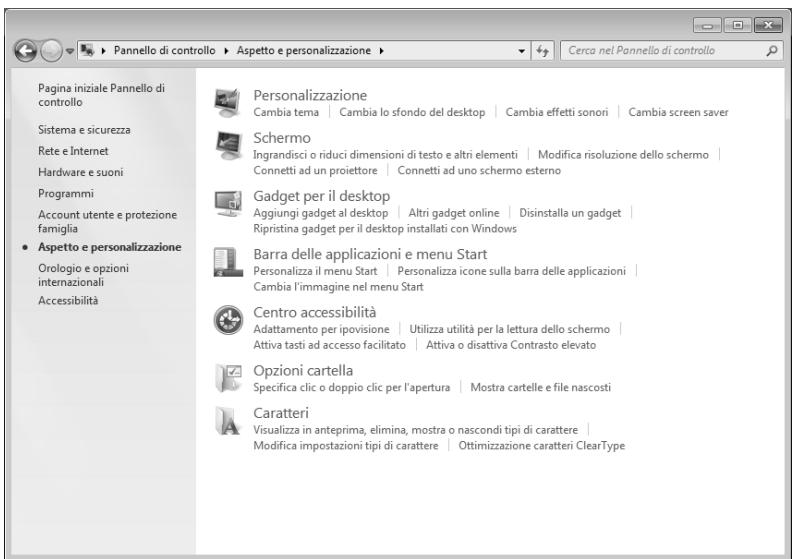

(Fig.: Aspetto e personalizzazione)

• Selezionare il menu Schermo Modifica risoluzione dello schermo per adattare la risolu-zione e la frequenza

Innesti sul lato posteriore

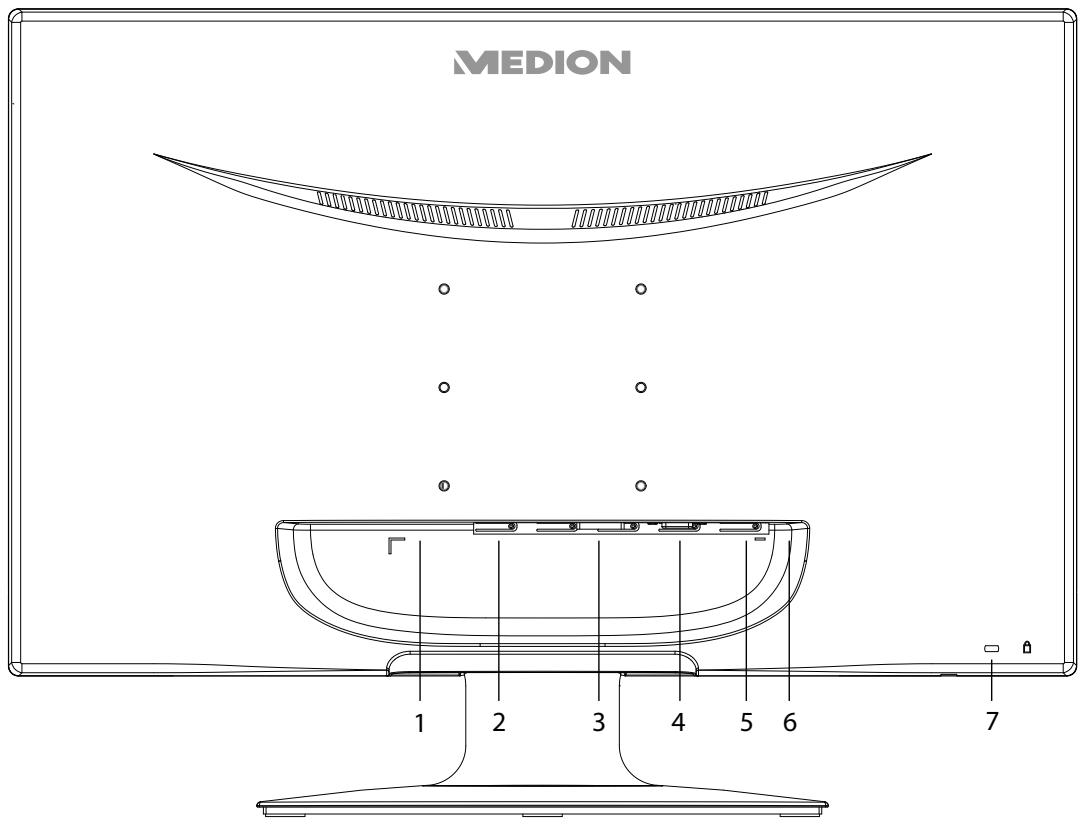

(Fig.: Lato posteriore del monitor, figura simile)

1) Alimentazione (DC IN)
2) Collegamento HDMI (HDMI)
3) Collegamento DVI-D a 24 pin (DVI)
4) Collegamento D-SUB mini a 15 pin (VGA)
5) Collegamento audio spinotto stereo da 3,5 mm (AUDIO IN)
6) Porta cuffie (EARPHONE)

Attenzione!

L'utilizzo delle cuffie ad alto volume può provocare danni permanenti all'udito. Prima della riproduzione regolare il volume sul valore più basso. Avviare la riproduzione e aumento il volume sono a raggiungere un livello gradevole. Modificando l'impostazione di base dell'equalizzatore, il volume può essere褥are danni permanenti all'udito.

L'utilizzo dell'apparecchio con le cuffie ad alto volume per un periodo prolongato cui po è provocare danni all'udito.

7) Apertura per lucchetto Kensington. Il lucchetto funge da dispositivo antifurto del monitor.

Collegamento del monitor

• Se necessario, predisporre il computer in modo che dispona delle impostazioni corrette per il monitor.
• Assicurarsi che il monitor non sia ancora collegato alla corrente (spina non inserita) e che il monitor e il computer non siano accesi.

Nota:

É possibile utilizzato sempre e solo un tipo di connessione alla volta.

1 Collegamento del cavo di segnalazione

• Inserire il cavo di segnalazione nelle relative prese VGA, DVI oppure HDMI del computer e del monitor.

2 Collegamento del cavo audio

• Inserire il cavo audio nelle relative prese audio del computer e del monitor.

3 Collegamento dell'alimentazione

• Collegare il cavo dell'alimentatore alla porta di alimentazione del monitor. A quello punto collegare un'estremità del cavo di rete fornito con la presa di alimentazione e successivement l'altra estremità con una presa idonea. La presa di corrente dovrà trovarsi in prossimità del monitor e dovrà essere facilitmente accessibile (utilizzare gli stessi circuiti elettrici utilizzati per il PC).

Nota:

Assicurarsi che l'interruttore sull'alimentatore esterno sua posizionato su "I".

4 Insertimento del monitor

• Accendere il monitor con l'interruttore on/stand-by che si trova sul lato frontale dell'apparecchio. Successivamente accendere il computer.

Postazione di lavoro al videoterminale

Tenere presente che il monitor deve essere posizionato in modo da evitare abbagliamenti, riflessi e contrasti di bianro-scuro intensi.

(Fig.: Installazione del monitor)
(Fig.: Postazione di lavoro al videoterminale)

Superficie appoggiamo: 5 - 10 cm
Linea del monitor più in alto o leggermente più in basso rispetto all'altezza degli occhi
- Distanza alla vista: da 40 a 70 cm
- Spazio per le gambe (vertical): almeno 65 cm
- Spazio per le gambe (orizzontale): almeno 60 cm

Elementi di lavoro

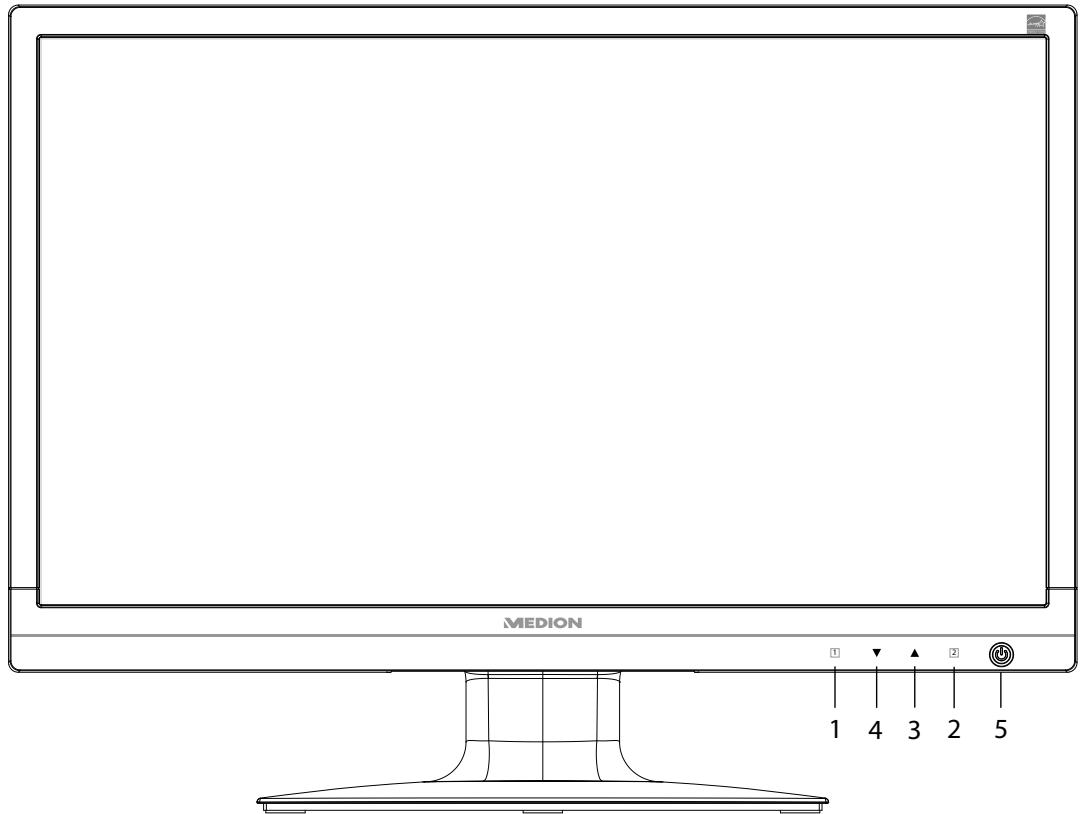

(Fig.: Elementi di lavoro sul lato anteriore)

Tasto	Descrizione
1	Con quello tasto si avvia l'OSD ("On Screen Display"). Premere quello tasting per uscire dall'OSD. 1 + 4 Blocco dell'interruttore on/stand-by con OSD disattivato 1 + 3 Blocco del tasting di menu OSD con OSD disattivato Per attivare/disattivare il blocco tenere premute le combinazioni di tasti finché la barra visualizzata si via spostata completeness da sinistra a destra. Viene quindi visualità-to sul monitor un messaggio corrispondente.
2	Confermare la selezione del parametro da modificare con quello tasting. Non trovandosi nel menu OSD: selezione della fonte di entrata.
3	Con OSD inserito il tasting consente di selezionare un parametro aumento il valore. Non trovandosi nel menu OSD: richiamo diretto del menu MODALITÀ IMMAGINI.
4	Con OSD inserito il tasting consente di selezionare un parametro riducendone il valore. Non trovandosi nel menu OSD: richiamo diretto del menu CONTRASTO/LUMINOSI-TÀ.
5	Visualità lo stato di funzionamento. Per ulterioriindicazioni sullo stato di funzioni-mente vedianche paglia 66. Con quello tasting è possibile attivare il monitor nella modalità stand-by.

Impostazione del monitor

Il menu "On Screen Display" (abbreviated: OSD) è un menu che viene visualizzato per alcuni in-stanti sul monitor. Tramite il menu OSD è possibile impostare determinati parametri per il monitor.

Utilizzato del menu OSD

8) Premere il tasto di selezione funzione ① per attivare l'OSD.
9) Con i tasti di selezione funzione 4 / 3 selezionare le opzioni dal menu principale.
10) Confermare la selezione con il tasting ②.
11) Premere il tasto di selezione funzione ① per uscire dall'OSD.

Important!

Il menu OSD scompare automaticamente se entro il tempo preimpostato non viene utilizzato alcun tasting dal monitor.

II menu OSD

Qui di seguito vengono spiegate le funzioni o le possibilità di impostazione tramite il menu OSD.

(Fig.: Menu OSD)

Important!

A causa di possibili modifiche tecniche, i menu qui descritti possono differire da quelli del monitor.

Opzione menu			Funzione/Sottomenu
			REGOLAZIONE AUTOMATICA (AUTOMATIC ADJUSTMENT): consente di impostare automaticamente la posizione orizzontale e verticale, la fase (precisione sintonizzato fine) e la frequenza (dimensione H).
			CONTRASTO (CONTRAST): imposta il valore di bilanciamento del bianco dello sfon-do del monitor.LUMINOSITÀ (BRIGHTNESS): consente di regolare la luminosità dell'immagine.DCR: consente di attivare e disattivare la funzione DCR (contrasto dinamico).ECO: consente di attivare e disattivare la modalità ECO. In modalità ECO, sono disatti-vati sa la regolazione di contrasto e luminosità che il DCR.OD: attivazione e disattivazione della funzione OD (Overdrive). Quando la funzione è attiva, il tempo di risposta diminuisce da 5 ms (tipico) a 2 ms (da grigio a grigio, tipi-co).
			Importante!Per regolare il contrasto e la luminosità, in Modalità Immagini deve essere selezionata l'impostazione Standard.
			SORGENTE DI INPUT (INPUT SOURCE): consente di scegliere l'ingresso del segnale.
			REGOLAZIONE AUDIO (AUDIO ADJUSTMENT): consente di impostare la funzione audio.
				VOLUME (VOLUME): imposta il volume dell'emissione audio dell'altopar-lante.ESLCUSIONE AUDIO (MUTE): consente di selezionare il silenziamo me-diate i tasti ON/OFF.
			REGOLAZIONE DEI COLORI (COLOR SETTINGS): consente di selezionare i colori per migliorarne la luminosità e la saturazione.
				FREDDO (COOL): incrementa il blu nell'immagine per ottenere un bianco più freddo.NORMALE (NORMAL): incrementa il rosso nell'immagine per ottenere un bianco più caldo e un rosso più intenso.CALDO (WARM): incrementa il verde nell'immagine per ottenere colori più scuri.PERSONNALIZZATO (USER COLOUR): consente la regolazione individuale di rossso (R), verde (G) e blu (B).
			INFORMAZIONI (INFORMATION): l'opzione richiama le informazioni relative all'at-tuale segnale di ingresso alla schedra grafica del computer.
REGOLAZIONE MANUALE DELL'IMMAGINE (MANUAL IMAGE ADJUSTMENT): Dim- mensione orizzontale, Posizione O./V., Regolazione di precisione, Nitidezza, Imposta- zione della modalità Video e Modalità Immagini
←→	DIMENSIONE ORIZZONTALE (HORIZONTAL SIZE): consente di regolare la larghezza dell'imagine.
←→	POSIZIONE O./V. (H./V. POSITION): consente di regolare la posizione orizzontale e verticale dell'imagine video.
	REGOLAZIONE DI PRECISIONE (FINE TUNE): consente di migliorare la visualizzazione del monitor.
	NITIDEZZA (SHARPNESS): consente di regolare la nitidezza in un segnale che non corrisponde alla risoluenza fisica del monitor.
	IMPOSTAZIONE DELLA MODALITA'VIDEO (VIDEO MODE ADJUSTMENT): un formato d'imagine scelto tra le opzioni Full Screen, Over Screen e Rapporto Aspetto (Aspect Ratio).
	MODALITÀ IMMAGINI (PICTURE MODE): fornisce un ambiente di visualizzazione ottimale in base ai contenuti riprodotti.
		STANDARD è adattoagli ambienti Windows in generale e alle im-postazioni predefinite del monitor. GIOCHI (GAME) è ottimale per i giochi per PC/TV. VIDEO è ottimale per la riproduzione di film e immagini in movi- mento. PAESAGGIO (LANDSCAPE) è ottimale per la visualizzazione di pa- esaggi. TESTO è ottimale per la visualizzazione e la modifica di testi in un ambiente di elaborazione testi.
?	MENU IMPOSTAZIONI (MENU SETTINGS): Lingua, Posizione OSD, Chiusura auto- matica OSD e Sfondo OSD.
	LINGUA (LANGUAGE): consente all'utente di selezionare una delle lingue disponibili.
	POSIZIONE OSD (OSD POSITION): consente la regolazione orizzontale e verticale della posizione OSD.
		POSIZIONE O. (H. POSITION) : consente l'impostazione orizzon- tale della posizione OSD. POSIZIONE V. (V. POSITION) : consente l'impostazione verticale della posizione OSD.
	L	CHIUSURA AUTOMATICA OSD (OSD TIME OUT): consente lo spegnimen- to automatico dell'On Screen Display (OSD) trascorso un intervallo di tem- po predefinito.
		OSD PRIMO PIANO (OSD BACKGROUND): consente di attivare e disatti- vare lo sfondo OSD.
	RIPRISTINO (MEMORY RECALL): consente di ripristinare la configurazione iniziale dei controlli audio e video.

Dispositivi per il risparmio energetico

Questo monitor consente di ottener e un risparmio energetico commutando tra diversi stati preimpostati dal computer o dalsysteme operativo. Ciò corrispondeagli attuali requisiti previsti per la riduzione del consumo di energia.

Il monitor supporta le seguenti modalità di risparmio energetico:

Stato	Potenza (valore nominale)	Colore del LED	Stand-by (circa)
ON	< 30 Watt (tipico)	Blu	-
PRONTO	< 1 Watt	Arancione	2 secondi

Indipendente dalsystema operativo il monitor rimane nella stato di risparmio energetico, fino a quando non viene premuto un tasto o non viene spostato il mouse (se disponibile).

Per la commutazione dallo stato PRONTO alla modalità di funzionamento ON sul monitor occorro circa 2 secondi.

Assistenza clienti

Risoluzione dei problemi

Nel caso in cui si verificano problemi al monitor, assicurarsi che il monitor sia stato installato secondo le disposizioni previste (leggere il capitolo "Messa in funzione" a pagna 56 e seguenti). Se il problema persiste, leggere le informazioni relative alle possibili soluzioni in questo capitolo.

Individuzione della causa

Talvolta i malfunzionamenti possono essere dovuti a cause banali, ma quale volta possonoanche essere la conseguenza di componenti difettosi. Con il presente documento mettiamo a vostra disposizione una guida che vi consente di risolverve i problemi. Nel caso in cui le misure qui elencate non dovessero essere efficaci, saremo a vostra disposizione per fornirvi più l'aiuto necessario. Contattateci!

Verifica dei collegamenti e dei cavi

Cominciare da un controllo visivo accurato di tutti i collegamenti dei cavi. Se le spiè luminose non funzionano, assicurarsi che il monitor e il computer ricevano regolarmente corrente.

Guasti e possibili cause

Il monitor non在哪stra alcuna immagine:

Verificare:

• Alimentazione alla rete: il cavo di rete deve essere fissato saldamente alla presa e l'interrutto deve essere accesso.
• Fonte segnale: controlling se la fonte del segnale (computer o dispositivi simili) è accesa e se il cavo di collegamento è fissato saldamente alle prese.
• Freqenze di aggiornamento dell'immagine: l'attuale frequenza di aggiornamento dell'imagine deve essere adatta per il monitor.
• Modalità risparmio energetico: premere un tasto qualsiasi o spostare il mouse per disattivare la modalità.
• Salvaschermo: se il salvaschermo del computer è attivato, premere un tasto della tastiera oppu-re spostare il mouse.
• Spina di segnalazione: se gli spinotti (pin) sono piegati o deformati, rivolgersi al servizio di assistenza.
• Impostare i valori validi per il monitor (vedi "Fasi preliminari per il collegamento al PC" a pagina 56).

L'immagine si muove oppure non è uniforme:

Verificare:

• Spina di segnalazione: se gli spinotti (pin) sono piegati o deformati, rivolgersi al servizio di assistenza.
• Spina di segnalazione: le spine del cavo di segnalazione devono essere fissate saldamente alle prese.
• Scheda grafica: verificare che le impostazioni siano corrette (vedi a pagna 63).
• Freqenze di aggiornamento dell'imagine. Nelle impostazioni della grafica selezionare i valori consentiti.
• Segnale di uscita monitor. Il segnale di uscita monitor del computer deve corrispondere ai dati tecnici del monitor.
• Rimuovere gli appearecchi di disturbo (radiotelefoni, cose di altoparlanti, ecc.) in prossimità del monitor.
• Evitare di utilizzato prolonghe per il monitor.

I caratteri appaioni scuri, l'immagine è troppo piccola, troppo grande oppure non è centrata, ecc.:

• Regolare le relative impostazioni ("Impostazione del monitor" a pagina 63)

La visualizzazione dei colori non è nitida:

• Controllare gli spinotti dei cavi di segnalazione. se gli spinotti (pin) sono piegati o deformati, rivolgersi al servizio di assistenza.
• Regolare le impostazioni del colore nel menu OSD.
• Evitare di utilizzato prolonghe per il monitor.

La visualizzazione è troppo chiara o troppo scura:

• Verificare che il livello di uscita video del computer corrisponda ai dati tecnici del monitor.
• Selezionare la Regolazione automatica, per ottimizzare le impostazioni per la luminosità e il contrasto. Per l'ottimizzazione il display dovrà visualizzare una pagina di testo (ad es. Explorer, Word, ecc.).

L'immagine vibra:

• Verificare che la tensione d'esercizio corrisponda ai dati tecnici del monitor.
• Selezionare la Regolazione automatica, per ottimizzare le impostazioni per i pixel e la sincerzonizzazione delle fasi. Per l'ottimizzazione il display dovrà visualizzato una pagina di testo (ad es. Explorer, Word, ecc.).

Informazioni sui driver

Il funzionamento del monitor non richiede l'installazione di un driver. Se ciò nonostante il sistema operativo richiedesse l'installazione di un driver per monitor, è possible scaricare il file di programma del driver dal site internet indicato qui di seguito.

L'installazione del driver può variarare a seconda delsysteme operativo in uso.Seguire in tal caso leindicazioni specifiche visualizzate dal rispettovi systema operativo.

www.medion.com

Avete bisogno di ulteriore supporto?

Se i consigli riportati nellesezioni precedenti non hanno consentito di risolverve il problema, contattateci direttamente. Ci sarete di grande aiuto, se ci fornirete le seguenti informazioni:

• Qual è la configurazione del computer?
• Che tipo di periferiche aggintive utilizzato?
• Quali messaggi vengono visualizzati sullo schermo?
• Quale software si stava utilizzato quando si è verificato il guasto?
• Quali misure sono state già adottate per la soluzione del problema?
• Se avete giorn ricevuto un numero cliente, comuncatecelo.

Pulizia

É possible prolongare il periodo di durata del monitor adottando le misure descritte qui di seguito.

Important!

L'involucro del monitor non contiene pezzi soggetti a manutenzione o che necessità di pulizia.

• Prima della pulizia staccare sempre la spina elettrica e tutti i cavi di collegamento.
• Non utilizzato solventi, detergenti corrosivi o allo stato gassoso.
• Pulire il monitor con un panno morbido, antipilling.
• Fare attentionione che non restino gocce d'acqua sul monitor. L'acqua può provocare sbiadimen
  ti permanenti.
• Non esporre il monitor alla luce del sole abbagliante, né alle radiazioni ultraviolette.
• Conservare il materiale d'imballaggio in buono stato e utilizzato quello imballaggio escludivamente per il trasporto del monitor.

Smaltimento

Confezione

L'apparecchio è contentuto in una confezione che lo protegge dai danni dovuti al trasporto. Gli imballaggi vengono realizzati con dei materiali, che consentono uno smaltimento a basso impatto ambientale e un riciclaggio conforme alle norme vigenti.

Apparecchio

Al termine della durata utile non gettare in alcun caso l'apparecchio tra i rifiuti domestici. Informarsi sulle possibilità per uno smaltimento conforme alle normative in materia ambientale.

Riproduzione del presente manuale

Il presente documento contiene informazioni tutelate legally. Tutti i diritti riservati. É vietata la riproduzione in forma meccanica, elettronica e in qualsiasi另一 formaenza alcuna autorizzazione scritta del produttore.

Pixel non conformi nei monitor

Nei monitor TFT a matrice attiva con una risoluzione di 1920 x 1080 pixel, composti da tre sub-pixel (rosso, verde, blu), vengono impiegati complessivamente circa 6,2 milioni di transistori di lavoro. A causa di quello elevato numero di transistor e del relativivo processo di produzione estremamente complesso, in alcuni casi si possono verificare dei malfunzionamenti oppure una generazione errata di pixel o di singoli sub-pixel.

In passato esistevano i più diversi metodi per definire il numero consentito di pixel non conformi. Questi erano nella maggior parte dei casi molto complicati e differivano totalmente da produttore a produttore. Pertanto MEDION si attiene per tutti i prodotti con display per la validità della garanzia ai requisiti severi e trasparenti della norma ISO 9241-307, classe II che viene qui di seguito riassunta brevamente.

Lo standard ISO 9241-307 definite, tra l'altro, le dirittive generalmente valide per i pixel non conformi. I pixel non conformi vengono classificati in quattro classi di erre e tre tipi di erre. Ogni singolo pixel è sempre composto da tre sub-pixel con un colore base (rosso, verde, blu).

Classe di erre dei pixel	Tipodi errore 1 pixel sempre lumino- so	Tipodi errore 2 pixel sempre nero	Tipodi errore 3 soppixel difettoso
			luminoso	nero
0	0	0	0	0
I	1	1	2	1
			1	3
			0	5
II	2	2	5	0
			5-n*	2xn*
			0	10
III	5	15	50	0
			50-n*	2xn*
			0	100
IV	50	150	500	0
			500-n*	2xn*
			0	1000

n^ = 1,5
La tabella indica il numero massimo di errori di pixel che possono verificarsi sullo schermo alla sere coperti da garanzia. Se il numero di pixel difettosi è superiore a quello indicato per una categoria, il difetto è coperto da garanzia.

Specifiche tecniche

Modello

X55088 (MD 20888)

Dimensione del monitor

58,4 cm (23"), TFT

Rapporto tra altezza e larghezza

16:9

Tensione nominale

12V DC 3,0 A

Risoluzione

1920 × 1080

Luminosità

250 cd/m² (tipica)

Contrasto

1000:1 (tipico)

Contrasto dinamico

5.000.000:1

Tempo di risposta:

5 ms (tipico)

Tempo di reazione

2 ms (da grigio a grigio, tipico)

Angolo di visibilità o/v

160^ / 160^ (tipico) CR > 10

Ingresso RGB, analogico

Ingresso RGB, digitale

DVI-D con decodifica HDCP

Ingresso HDMI

Spinotto stereo da 3,5 mm

Uscita audio

2 × 1,5 W max. outweighs altoparlante

Porta cuffie da 3,5 mm

Comandi dell'utente

Alimentazione ON/OFF, OSD

Temperature

In funzione 0^ +35^

Umidita

Non in funzione - 20^ +60^

(senza condensazione)

In funzione < 80%

Peso (con piede di supporto)

Non in funzione < 90 %

Dimensioni con piede di supporto (LxHxP)

ca. 3,4 kg

Montaggio a parete

ca. 543 × 410 × 218 ~mm

Potenza assorbita (in stand-by)

Standard Vesa distanza tra i fori 100 × 100 ~mm^1

Potenza assorbita (in funzione)

<1 Watt

< 30 Watt (tipico)

Alimentatore

Modello:

036-RHC

Produxtore:

FSP

Tensione di ingresso:

100-240V\~, 50/60 Hz 1,2 A

Tensione di uscita:

12V DC 3,0 A

CE

Copyright © 2012

Tutti diritti riservati.

Il presente manuale è tutelato dal diritto d'autore.

Il copyright è depositato presso la società Medion®.

Marchi:

MS-DOS® e Windows® sono marchi registrati della ditta Microsoft®.

Pentium® è un marchio registrato della ditta Intel®.

Altri marchi registrati apparpengono ai rispetti proprietari.

Salvo modifiche tecniche, visive ed errorsi di stampa.

Contatti

Svizzera

MEDION Service

Siloring 9

5606 Dintikon

Svizzera

Hotline: [phone]

www.medion.ch

Altre informazioni:
