BEDIENUNGSANLEITUNG AKOYA X55088 MD 20888 MEDION

Sehr geehrte Kundin, sehr geehrter Kunde

Herzlichen Glückwunsch zum Kauf theses Produktes. Dieses Produkt wurde aufgrund neuester technischer Erkenntnisse entwickelt und unter Verwendung zuverlüssigster und modernster elektrischer/elektronischer Bauteile hergestellt.

Bitte erhnen Sie sich einige Minuten Zeit, bevor Sie das Gerät in Betrieb erhmen, undlesen Sie die nachfolgende Bedienungsanleitung durch.

Besten Dank!

Mit der CE-Kennzeichnung zeigt der Hersteller die Konformität des Produktes mit den je nach ztreffender Harmonisierungsrichtlinie zu erfällenden „Grundlegenden Anforderungen" an.

BAUART GEPRUFT

TYPE APPROVED

Hinweise zur Konformität

Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinien 2004/108/EG und der Richtlinie für Niederspannungsgeräte 2006/95/EG.

Ihr Gerät entspricht den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EG.

Vollständige Konformitätserklarungen sind erhältlich unter www.medion.com/conformity.

Copyright © 2012, Version 1 - 02.01.2012

Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma MEDION®, Am Zehnhof 77, D-45307 Essen.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Inhaltsverzeichnis

Hinweise zu dieser Anleitung 4

Unsere Zielgruppe 4
Der Service 4
In dieser Anleitung verwendete Symbole und Signalwörter 4

Bestimmungsgemäß Gebrauch 4

Lieferumfang 4

Sicherheitshinweise 5

Vorsicht! Betriebssicherheit beachten! 5
Vorsicht! Aufstellungsort beachten! 5

Reparatur 6
Vorsicht! Umgebungstemperatur beachten! 6
Warning! Sicherheit beim Anschlieben beachten! 6
Stromversorgung 6
Hinweise zur Konformität 7

Inbetriebnahme 8

Montage 8
Vorbereitungen an Ihrm PC. 8
UnterstztbeBildschirmeinstellungen. 9
Unterstztte Einstellungen im Videomodus DVI und HDMI 9
Monitoreinstellungen unter Windows XP 10
Monitoreinstellungen unter Windows Vista 11
Monitoreinstellungen unter Windows 7 11
Anschlüsse Rückseite 12
Bildschirm anschlieben 12

Bedienelemente 14

Bildschirm einstellen 15

OSD-Menu bedieren 15
Das OSD-MENU 15

Stromsparvorrichtungen 18

Kundendienst 19

Problembehebung 19
Treiberinformationen 20
Benötigten Sie weitere Unterstützung? 20

Reinigung 21

Entsorgung 21

Vervielfaltung deses Handbuchs 21

Pixelfehler bei Bildschirmen 22

Technische Daten 23

Kontaktadressen 24

Hinweise zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Bildschirms. Halten Sie diese Anleitung stets griffbereit in der Höhe Ihres Bildschirms. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Bildschirms dem neuen Besitzer weitergeben zu konnen.

Unsere Zielgruppe

These Anleitung richtig sich an Erstanwender sowie an fortgeschrittene Benutzer.

Der Service

Durch individuelle Kundenbetreuung unterstützt wir Sie bei ihrer tätiglichen Arbeit.

Nehmen Sie mit uns Kontakt auf, wir freuen uns, Ohnen halten zu dürfen. Sie finden in dieser Bedi- nungsanleitung ein gesondertes Kapitel zum Thema Kundendienst beginnend auf Seite 19.

In dieser Anleitung verwendete Symbole und Signalwörter

4	Gefahr! Gebot beachten, um einen elektrischen Schlag zu vermeiden. Es besteht Lebensgefahr!
1	WARNUNG! Gebot beachten, um Personenschäden und Verletzungen zu vermeiden!
1	Vorsicht! Gebot beachten, um Sach- und Geräteschäden zu vermeiden
	Wichtig! Weiterführung Info für den Gebrauch des Geräts

Bestimmungsgemäßer Gebrauch

• Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, deren Anschlüsse und Bildauflösungen mit den hier angegebenen technischen Daten des TFT Monitors übereinstimmen. jeder andere Verwendung ist nicht bestimmungsgemäß.
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nur für den Privatgebrauch gedacht. Das Gerät ist nicht für den Betrieb in einem Unternehmen der Schwerindustrie vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Beschädigung Ihres Gerätes zur Folge haben.
• Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplatzgeräten der Bildschirmarbeitsplatzverordnung geeignet.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie unsitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Bildschirm haben Sie erhalten:

• Bildschirm
  VGA Kabel
  DVI Kabel
• Audiokabel
• Externes Netzteil FSP 036-RHC
• Netzanschlusskabel
  Bildschirmfuß
• Dokumentation

Sicherheitshinweise

Vorsicht! Betriebssicherheit beachten!

• Das Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.
• Öffnen Sie niemals das Gehäuse des Bildschirms (elektrischer Schlag, Kurzschluss und Brandgefahr)!

Nehmen Sie keine eigenmächtigen Umbauten am Gerät vor.

• Führn Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des Bildschirms (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Schlitze und Öffnungen des Bildschirms dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Üben Sie keinen übermäßigigen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
• Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschufen die geborsten Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien austreten können.
• Berühren Sie den Bildschirm nicht mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

Wenden Sie sich an den Kundendienst, wenn:

das Netzkabel angeschmort oder beschädigt ist
Flüssigkeit in den Bildschirm eingedrungen ist
- der Bildschirm nicht ordnungsgemäß Funktioniert
- der Bildschirm heruntergefallen, oder das Gehäuse beschädigt ist.

Vorsicht! Aufstellungsort beachten!

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber vollig ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt.
  Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu luften. Wir haben bei der Entwicklung these Produkte Sorge dafür getragen, dass geltende Grenzwerte deutlich untersritten werden.
• Halten Sie ihren Bildschirm und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Bildschirms führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigten können.
• Setzen Sie das Gerät und das Netzteil nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf oder kein den das Gerät und das Netzteil. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät oder in unmittelbare Höhe des Gerätes.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um ein Herunterfallen des Bildschirms zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu halten und eine angenehme Arbeitsplatzzernonomie zu gewährleisten.
• Machen Sie regelmäßig Pausen bei der Arbeit an Ihrhem Bildschirm, um Verspannungen und Ermädungen vorzubeugen.

Reparatur

• Überlassen Sie die Reparatur Ihres Bildschirms ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sichitte ausschließlich an unsere autorisierten Servicepartner.

Vorsicht! Umgebungstemperatur beachten!

• Der Bildschirm kann bei einer Umgebungstemperatur von 0^ C bis +35^ C und bei einer relativen Luftfeuchtigkeit von < 80% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann der Bildschirm bei -20^ bis +60^ gelagert werden.

Gefahr! Beachten Sie:

Warten Sie nach einem Transport des Bildschirms solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

Bei großen Temperatur- oder Feuchtigkeitschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Bildschirms kommt, die einen elektrischen Kurzschluss verursichen kann.

Warning! Sicherheit beim Anschlieben beachten!

Stromversorgung

Bitte beachten Sie:

Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu ihrem Bildschirm zu unterbrenen, oder das Gerät gänzlich von Spannung frei-zuschalten,ziehen Sie den Netzstecker aus der Steckdose.

• Betreiben Sie den Bildschirm nur an einer Schutzkontakt-Steckdose mit 100 - 240 V\~, 50/60 Hz. Wenn Sie sich der Stromversorgung am Aufstellungsord nicht sichere sind, Fragen Sie bei Ihrem Energieversorger nach.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um ihren Bildschirm vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Um die Stromversorgung zu Ihrlem Bildschirm zu unterbrechen,ziehen Sie den Netzstecker aus der Steckdose.
• Decken Sie das Netzteil nicht ab, um eine Beschädigung durch unzulässige Erwärung zu vermeiden.
• Verwenden Sie das Netzteil nicht mehr, wenn das Gehäuse oder die Zuleitung zum Gerät beschädigt sind. Ersetzen Sie es durch ein Netzteil des gleichen Typs.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil (Modell: FSP, FSP 036-RHC).
  Die Steckdose muss sich in der Naze des Bildschirms befinden und leicht erreichbar sein.
• Verlegen Sie die Kabel so, dass niemand darauf troten, oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.
  -itte beachten Sie: Der Standby-Schalter these Gerats trennt das Gerät nicht vollständig vom Stromnetz. Außer dem nimmt das Gerät im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen,ziehen Sie den Netzstecker aus der Netzsteckdose.
• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionstörungen und Datenverlust zu vermeiden.
• Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fälle zu Ausfallen von einzelnen oder mehreren Leuchtpunkten kommt.

Hinweise zur Konformität

Der Bildschirm erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit.

Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse) (s. S. 22).

Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-

Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG.

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Ökodesign

Richtlinie 2009/125/EG (Verordnung 1275/2008 und 278/2009).

Dieser Monitor ist ENERGY STAR®-konform.

MEDION versichert als ENERGY STAR®-Partner, dass diesen Gerät den ENERGY STAR®-

Richtlinien zur Optimierung des Stromverbrauchs entspricht.

Inbetriebnahme

Wichtig!

Lesen Sie vor der Inbetriebnahme unbedingt das Kapitel „Sicherheitshinweise" ab Seite 5.

Montage

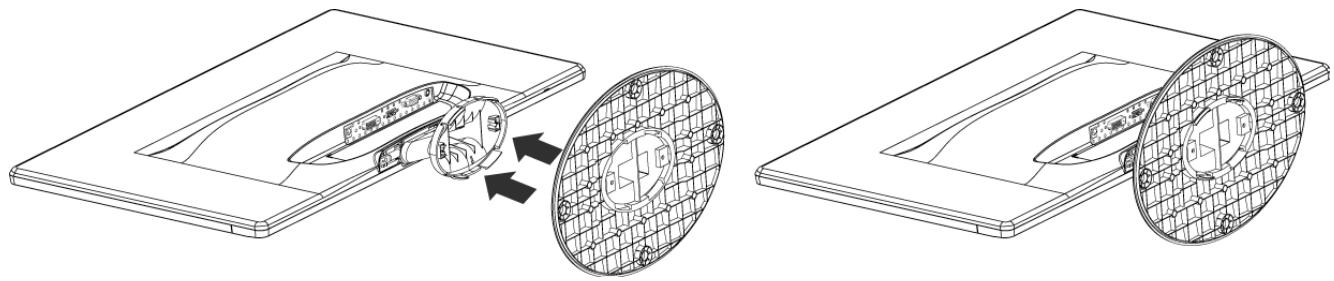

Befestigen Sie den Bildschirmfuß wie in der Zeichnung abgebildet. Führten Sie diesen Schritt vor dem Anschluss des Bildschirms durch.

Bildschirmfuß montieren (Abb.ähnlich)

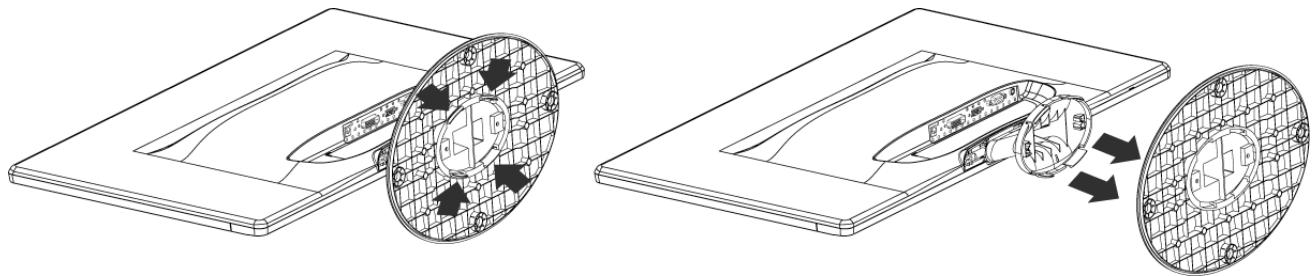

Den Bildschirmfußnehmen Sie wie in der Zeichnung abgebildet ab.

Bildschirmfuß abnehmer (Abb.ähnlich)

Vorbereitungen an Ihrm PC

Wenn Sie an Ihr dem Computer bisher einen Röhrenmonitor betrieben haben, müssen Sie ggf. eine Vorbereitungen treffen. Dies ist dann erforderlich, wenn Ihr bisheriger Monitor mit Einstellungen betrieben wurde, die von Ihr neuen Bildschirm nicht Unterstützung werden.

Der Bildschirm besteht bis zu 1920 × 1080 Bildpunkte dar. Diese Auflösung entspricht der physikalischen Auflösung. Mit der physikalischen Auflösung erreichen Bildschirme die volle Bildqualität. Falls Sie auf eine Darstellung mit abweichenden Einstellungen wechseln, erscheidt die Anzeige u. U. nicht auf der vollen Bildschirmfläche.

Ebenso kann es, besonderss bei Schriften, zu Verzerrungen in der Darstellung kommt.

Bevor Sie den neuen Monitor anschließen, stellen Sie am PC unter Verwendung des alten Monitors eine Auflösung und Bildfrequenz ein, die von beiden Monitoren untersucht wird.

Fahren Sie den PC danach herunter und schließen Sie den neuen Monitor an.

Nach dem Neustart des PCs können Sie die Bildschirmeinstellungen wie beschreiben an den X55088 (MD 20888) anpassen.

Unterstützte Bildschirmeinstellungen

Dieser Bildschirm Unterstützung folgende Modi

Auflösung	Horizontale Fre-quenz	Vertikale Frenz
720 x 400	31,47 kHz	70 Hz
640 x 480	31,47 kHz	60 Hz
640 x 480	31,47 kHz	67 Hz
640 x 480	37,8 kHz	72 Hz
640 x 480	37,5 kHz	75 Hz
800 x 600	37,7 kHz	56 Hz
800 x 600	37,8 kHz	60 Hz
800 x 600	48,0 kHz	72 Hz
800 x 600	46,87 kHz	75 Hz
832 x 624	48,67 kHz	75 Hz
1024 x 768	48,36 kHz	60 Hz
1024 x 768	56,48 kHz	70 Hz
1024 x 768	60,0 kHz	75 Hz
1152 x 864	67,0 kHz	75 Hz
1152 x 870	45,0 kHz	75 Hz
1280 x 768	47,0 kHz	60 Hz
1280 x 960	60,0 kHz	60 Hz
1280 x 1024	63,98 kHz	60 Hz
1280 x 1024	80,0 kHz	75 Hz
1440 x 900	56,0 kHz	60 Hz
1440 x 900	71,0 kHz	75 Hz
1400 x 1050	65,1 kHz	60 Hz
1600x 1200	75,0 kHz	60 Hz
1680 x 1050	65,0 kHz	60 Hz
1920 x 1080*	67,0 kHz	60 Hz

*empfohlene Auflösung (physikalisch)

Unterstützte Einstellungen im Videomodus DVI und HDMI

480i/480p

576i/576p

720p

1080i/1080p

Monitoreinstellungen unter Windows® XP

Unter Windows® XP erhnen Sie Bildschirmeinstellungen im Windows-Programm „Eigenschaften von Anzeige" vor. Das Programm kann wie folgt gestartet werden:

• rechter Mausklick auf die Windowsarbeitsfläche (Desktop) und linker Mausklick auf „Eigenschaften".

Oder:

• Starten Sie in der „Systemsteuerung“ das Programm „Anzeige“

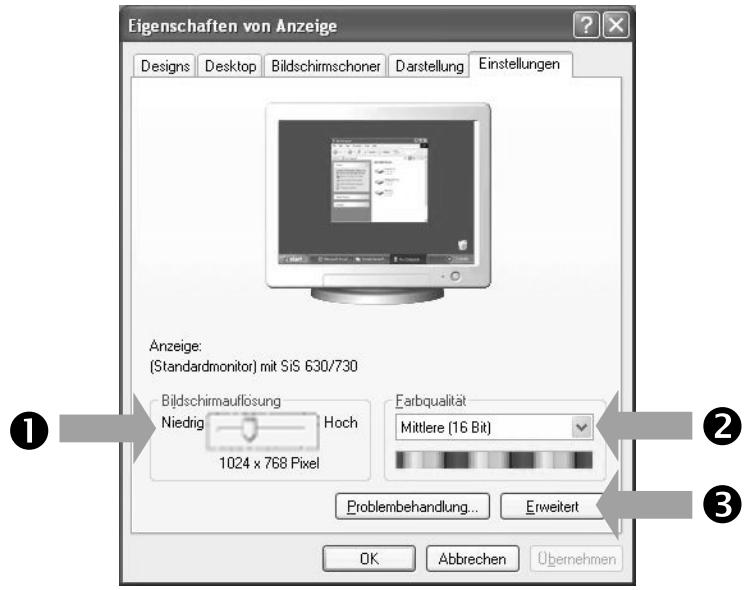

(Abb.: Eigenschaften von Anzeige)

Die Auflösung stellen Sie unter „Bildschirmauflösung" (Ø) ein.

Unter „Farbqualität“ (2) können Sie die Farbtiefe (Anzahl der dargestellen Farben) einstellen. Ihr Bildschirm unterstützt eine Farbtiefe von maximal 16 Millionen Farben, was 32 Bit bzw. „Real Color" entspricht.

Die Bildwiederholfrequency kann unter „Erweitert" (3) eingestellt werden.

Es erscheint, je nach Konfiguration Ihres Computers, ein Fenster mit den Eigenschaften ihrer Grafikkarte.

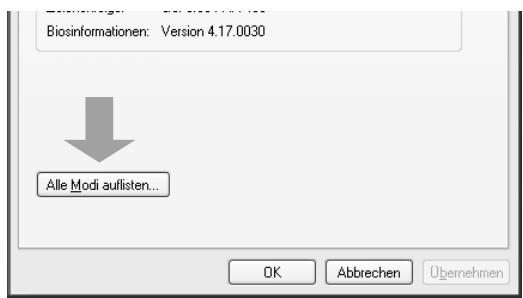

Unter „Grafikkarte“ können Sie im Auswahlfeld „Alle Modi auflisten“ den gewünschten Wert einstellen.

(Abb.: Detail von Eigenschaften von Anzeige

Wichtig!

Entspricht ihre Einstellung nicht den von Ihr dem Display untersutzten Werten, erhalten Sie unter Umständen kein Bild.

Schließen Sie in thisem Fall ihren bisherigen Monitor erneut an und stellen Sie entsprechend der vorgenannten Optionen unter „Eigenschaften von Anzeige“ gültige Werte ein.

Monitoreinstellungen unter Windows Vista®

Unter Windows Vista®nehmen Sie Bildschirmeinstellungen im Windows-Programm „Darstellung und Sounds anpassen" vor. Das Programm kann wie folgt gestartet werden:

• Rechter Mausklick auf die Windowsarbeitsfläche (Desktop) und linker Mausklick auf „Anpassen“. Oder:
• Über Start Systemsteuerung Darstellung und Sounds anpassen durch Doppelklick mit der linken Maustaste.

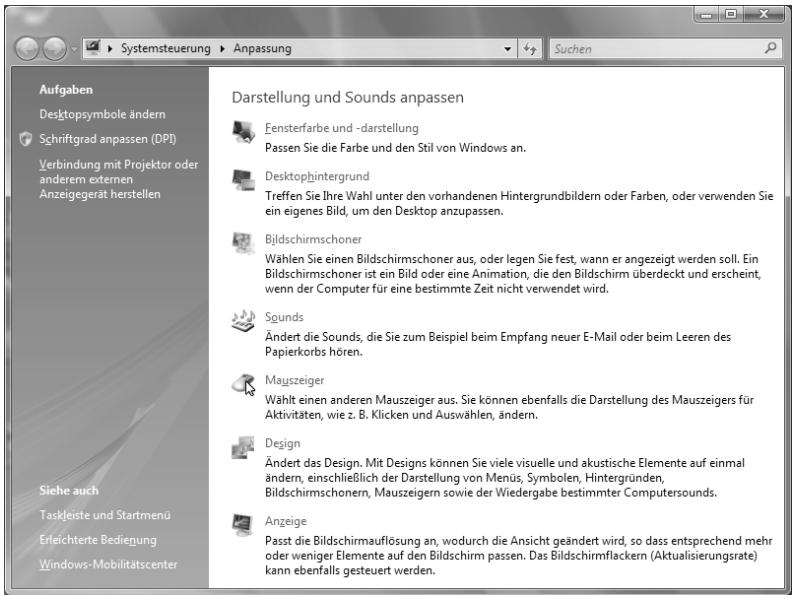

(Abb.: Darstellung und Sounds anpassen)

• Öffnen Sie das Menu Anzeige, um Aufösung und Frequenz anzupassen.

Monitoreinstellungen unter Windows® 7

Unter Windows® 7nehmen Sie Bildschirmeinstellungen im Windows-Programm „Darstellung und Anpassung" vor. Das Programm kann wie folgt gestartet werden:

• Rechter Mausklick auf die Windowsarbeitsfläche (Desktop) und linker Mausklick auf „Anpassen“. Oder:
• Über Start Systemsteuerung Darstellung und Anpassung durch Doppelklick mit der linken Maustaste.

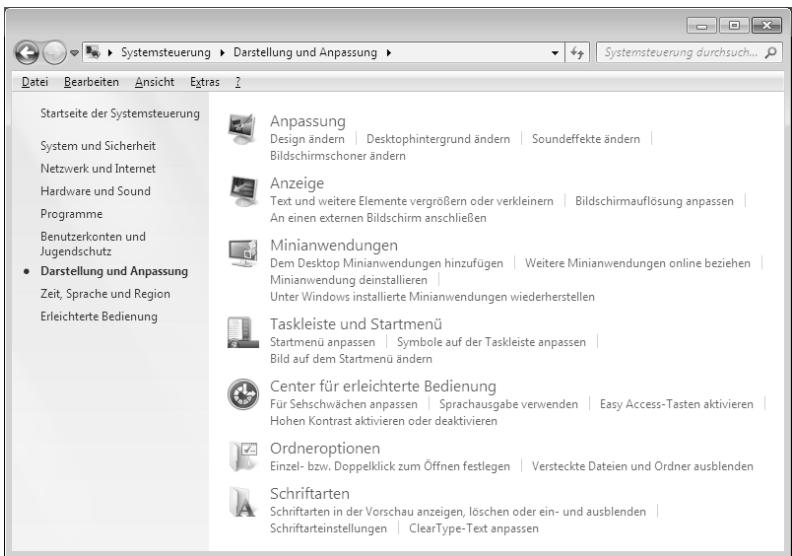

(Abb.: Darstellung und Anpassung)

• Wahlen Sie das Menu Anzeige Bildschirmaufösung anpassen aus, um Auflösung und Fre-quenz anzupassen.

Anschlüsse Rückseite

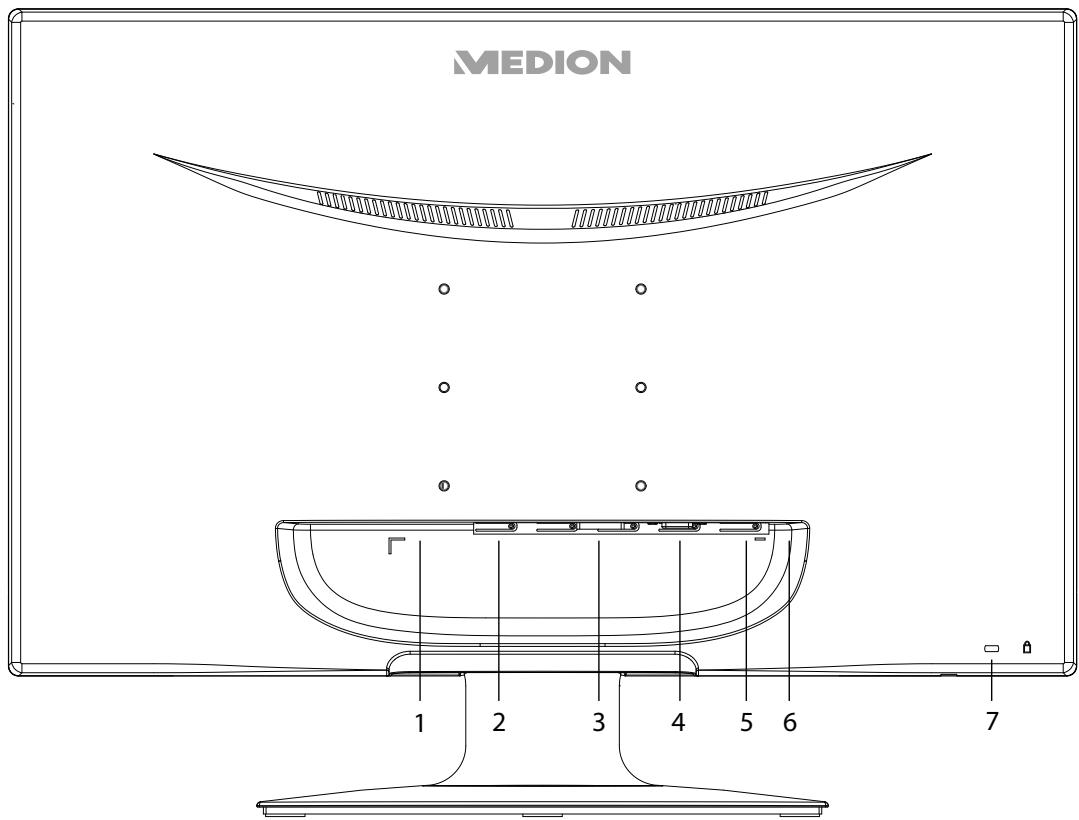

(Abb.: Rückseite Bildschirm, Abbildungähnlich)

1) Stromversorgung (DC IN)
2) HDMI Anschluss (HDMI)
3) DVI-D 24-Pin Anschluss (DVI)
4) D-Sub mini 15pin Anschluss (VGA)
5) Audio Anschluss 3,5 mm Stereoklinke (AUDIO IN)
6) Kopfhöreranschluss (EARPHONE)

Vorsicht!

Das Benutzen eines Kopfhörers mit großer Lautstärke kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

Wenn ein Gerät längerere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursichen.

7) Öffnung für Kensington Schloss. Diese Vorrichtung dient zur Diebstahlsicherung des Monitors.

Bildschirm anschließen

• Bereiten Sie ihren Computer ggf. auf den Bildschirm vor, damit die korrekten Einstellungen für ihren Bildschirm vorliegen.
• Vergewissern Sie sich, dass der Bildschirm noch nicht mit dem Stromnetz verbunden (Netzstecker noch nicht eingesteckt) ist und Bildschirm sowie Computer noch nicht eingeschaltet sind.

Hinweis:

Es kann immer nur eine Anschlussart gleichzeitig verwendet werden.

1 Signal-Kabel anschließen

• Stecken Sie das Signalkabel in die passenden VGA-, DVI- oder HDMI-Anschlüsse am Computer und am Bildschirm ein.

2 Audio-Kabel anschließen

• Stecken Sie das Audio Kabel in die passenden Audiobuchsen am Computer und am Bildschirm ein.

3 Stromversorgung anschließen

• Schließen Sie das Stromkabel des Netzteils an den Stromversorgungsanschluss des Bildschirms an. Verbinden Sie nun das eine Ende des mitgelieferten Netzkabels mit dem Netzteil und anschließend das andere Ende mit einer passenden Steckdose. Die Netzsteckdose muss sich in der Höhe des Bildschirms befinden und leicht erreichen sein. (Gleichen Stromkreis wie für PC verwenden).

Hinweis:

Achten Sie darauf, dass der Netzschalter am externen Netzteil auf „I" geschalteit ist.

4 Bildschirm einschalten

• Schalten Sie ihren Bildschirm an dem Ein-/Standbyschalter an der Vorderseite des Gerätes ein. Anschließlich schalten Sie ihren Computer ein.

Der Bildschirmarbeitsplatz

Beachten Sieitte: Das Bildschirmgerät soll so aufgestellt sein, dass Spiegelungen, Blendungen und starke Hell-Dunkel-Kontraste vermieden werden.

(Abb.: Bildschirmaufstellung)

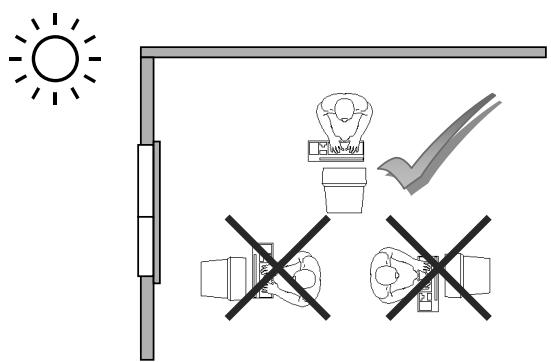

(Abb.: Bildschirmarbeitsplatz)

Handauflagefläche: 5 - 10 cm
- Oberste Bildschirmzeile in Augenhöhe oder etwas darunter
- Blickabstand: 40 bis 70 cm
- Beinfreiheit (vertical): mind. 65 cm
- Beinfreiheit (horizontal): mind. 60 cm

Bedienelemente

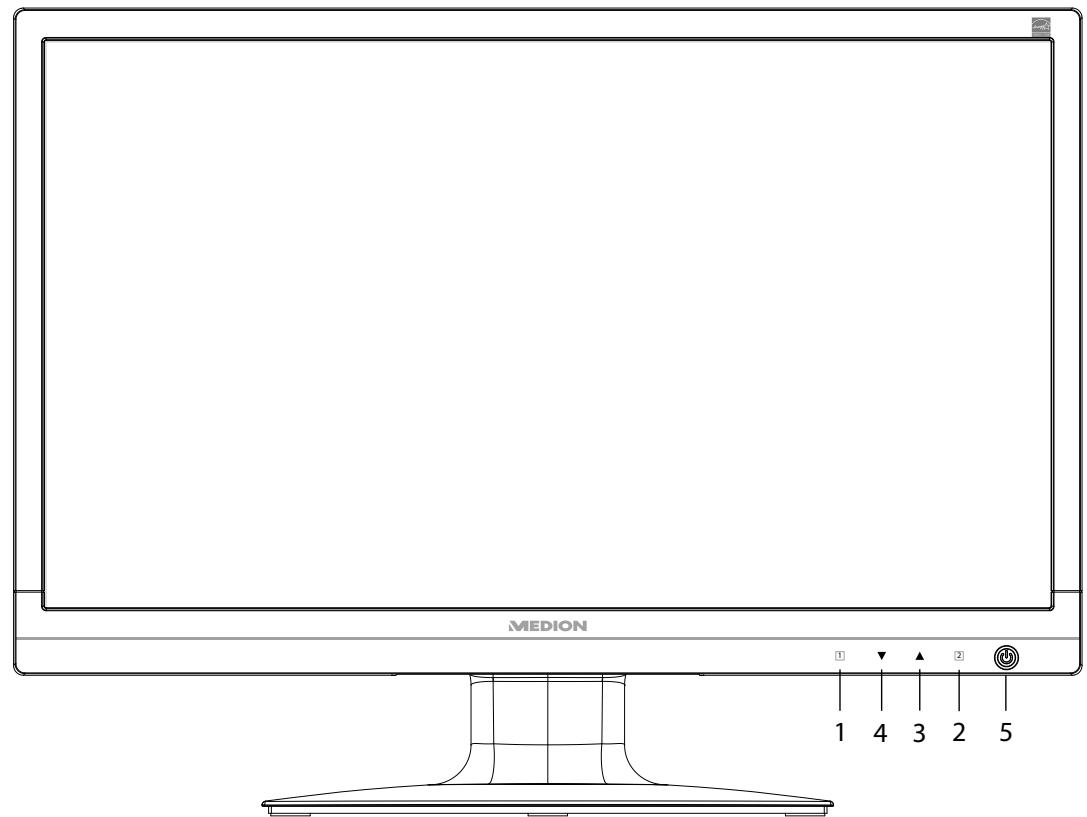

(Abb.: Vorderseite Bedienelement)

Sensortas- Beschreibung

1	Mit dieser Tastesarten Sie das OSD (On Screen Display). Drücken Sie diese Tastes, wenn Sie das OSD verlassen möchten. 1 + 4 Sperren der Ein-/Standby-Taste, bei nicht aktiviertem OSD 1 + 3 Sperren der OSD-MENU-Taste, bei nicht aktiviertem OSD Um die Sperrung zu aktivieren/deaktivieren halten Sie die Tastenkombinationen so lange, bis der angezeigte Balken komplett von links nach rechts gewandert ist. Eine entsprechende Meldung erscheint auf dem Bildschirm.
2	Bestätigen Sie die Wahl des zu ändernden Parameters mit dieser Tasse. Wenn Sie sich nicht im OSD befinden: Eingabequelle auswahlen.
3	Bei eingeschaltetem OSD wählten Sie mit dieser Taste einen Parameter und erhöhen den Wert. Wenn Sie sich nicht im OSD befinden: direkter Aufruf des Menüs BILD MODUS.
4	Bei eingeschaltetem OSD wählten Sie mit dieser Taste einen Parameter und verringn den Wert. Wenn Sie sich nicht im OSD befinden: direkter Aufruf des Menüs KONTRAST/HELLIG-KEIT.
5	Zeigt den Betriebszustand an. Zur erhaltenen Beschreibung der Betriebsanzeige siehe auch Seite 18. Mit dieser Tastes können Sie den Bildschirm ein- bzw. in den Standby Modus schalten.

Bildschirm einstellen

Das On Screen Display (kurz: OSD) ist ein Menu, das über den Bildschirm kurzzeitig eingebrendet wird. Über das OSD-MENU können Sie bestimmte Parameter des Bildschirms einstellen.

OSD-MENU bedieren

1) Berühren Sie die Sensortaste ①, um das OSD zu aktivieren.
2) Mit den Sensortasten 4 / 3 wahlen Sie die Optionen aus dem Hauptmenu.
3) Bestätigen Sie ihre Wahl mit der Sensortaste ②.
4) Berühren Sie die Sensortaste ①, um das OSD zu verlassen

Wichtig!

Das OSD wird automatisch ausgeblendent, wenn Sie für die voreingestellte Zeit keine Taste am Bildschirm bedienen.

Das OSD-MENU

Nachfolgend werden die Hauptfunktionen bzw. Einstellmöglichkeiten über das OSD erlautert.

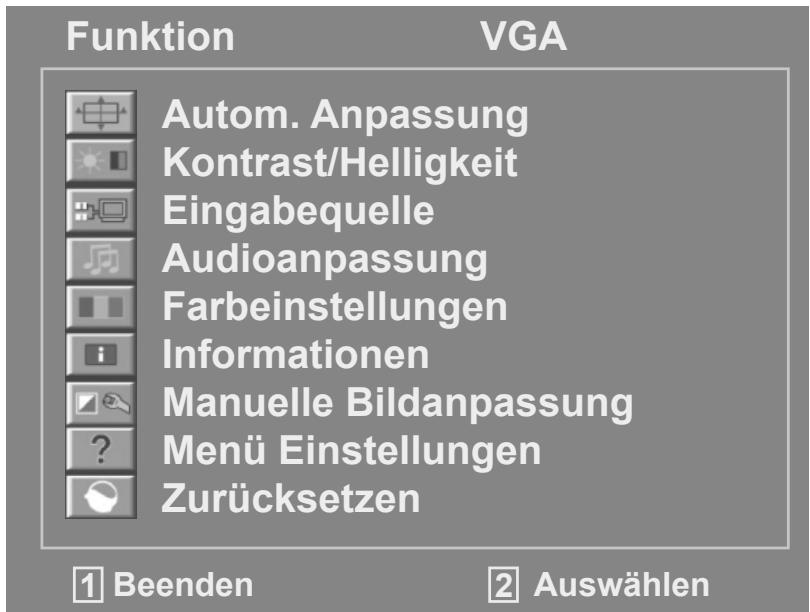

(Abb.: OSD-Menü)

Wichtig!

Aufgrund möglicher technischer Änderungen konnen die hier beschriebenen Menüs von denen auf Ihr dem Bildschirm abweichen.

Menüpunkt	Funktion / Untermenü
	AUTOM. ANPASSUNG (AUTOMATIC ADJUSTMENT): Stellt Horizontal- und Vertical-Position, Phase (Feineinstellung) und Takt (H-Größe) automatisch ein.
	KONTRAST (CONTRAST): Zur Einstellung des Bildkontrastes. HELLIGKEIT (BRIGHTNESS): Zum Anpassen der Helligkeit des Bildes. DCR: Hier können Sie die DCR-Funktion (dynamischer Kontrast) ein- und ausschalten. ECO: ECO ein-und ausschalten. Kontrast-und Helligkeitsanpassung sowie DCR sind im ECO-Modus deaktiviert. OD: OD-Funktion (Overdrive) ein- und ausschalten. Bei eingeschalteter Funktion wird die Reaktionszeit von 5 ms (typ.) auf 2 ms (grey to grey, typ.) herabgesetzt.
	Wichtig! Um Einstellungen in Kontrast und Helligkeit vornehmen zu können, muss im BILD MODUS die Einstellung STANDARD gewählt sein.
	EINGABEQUILLE (INPUT SOURCE): Schalten Sie hier den Signaleingang um.
	AUDIO ANPASSUNG (AUDIO ADJUSTMENT): Zur Einstellung der Audiofunktion.
		LAUTSTärKE (VOLUME): Stellt die Tonausgabe der Lautsprecher ein. STUMMSCHALTUNG (MUTE): Ermöglicht die Wahl von Stumm Ein/Aus.
	FARBEINSTELLUNGEN (COLOUR SETTINGS): Zur Auswahl der Farben, um die Helligkeit und Farbsättigung zu verbessern.
		KÜHL (COOL): Fegt dem Bildschirm Blau hinzu und erzeugt ein kühleres Weiß. NORMAL (NORMAL): Fegt dem Bildschirm Rot hinzu und erzeugt ein wärmeres Weiß und ein prächtigeres Rot. WARM (WARM): Fegt dem Bildschirm Grün hinzu und erzeugt einen dunkleren Farbston. BENUTZEREINSTELLUNG (USER COLOUR): Individuelle Einstellung für rot(R), grün(G) und blau(B).
	INFORMATIONEN (INFORMATION): Zeigt Informationen über das aktuelle Ein-gangssignal von der Grafikkarte Ihres Computers an.
MANUELLE BILDANPASSUNG (MANUAL IMAGE ADJUSTMENT): Horizontale Grü-ße, H./V. Lage, Feineinstellung, Scharfe, Video Modus Einstellung und Bild Modus.
←→	HORIZONTALE GRÖSSE (HORIZONTAL SIZE): Stellt die Breite des Bild-schirms ein.
←→	H./V. LAGE (H./V. POSITION): Stellt die Horizonta- und Vertikal-Position des Videobildes ein.
	FEINEINSTELLUNG (FINE TUNE): Feineinstellung zur Verbesserung der An-zeige des Bildschirms.
	SCHRFFE (SHARPNESS): Zum Anpassen der Schärfe bei einem Signal, welches nicht der physikalischen Auflösing des Bildschirmes entspricht.
	VIDEO MODUS EINSTELLUNG (VIDEO MODE ADJUSTMENT): Ein Bildfor-mat aus den Optionen FULL SCREEN, OVER SCREEN und SEITENVERHÄLT-NIS (ASPECT RATIO).
	BILD MODUS (PICTURE MODE): bietet eine optimale Anzeigeumgebung entsprechend dem angezeigten Inhalt.
		STANDARD ist für allgemeine Windows-Umgebungen und stan-darmäßige Monitoreinstellungen geeignet. SPIEL (GAME) ist optimal für PC-/TV-Spiele. VIDEO ist optimal für die Wiedergabe von Spielfilmen und bewe-genden Bildern. LANDSCHAFT (LANDSCAPE) ist optimal für das Anzeigen von Landschaftsbildern. TEXT ist optimal für die Textbearbeitung und -anzeige in einer Textverarbeitungsumgebung.
?	MENÜ EINSTELLUNGEN (MENU SETTINGS): Sprache, OSD-Position, OSD Einblend-zeit und OSD Hintergrund.
	SPRACHE (LANGUAGE): Ermöglicht dem Benutzer, ausvorhandenen Sprachen auszuwahlen.
	OSD POSITION (OSD POSITION): Horizontale und vertikale Einstellung der OSD-Position.
		H.LAGE (H. POSITION): Zur horizontalen Einstellung der OSD-Pos-sition. V.LAGE (V. POSITION): Zur vertikalen Einstellung der OSD-Positi-on.
	OSD EINBLENDZEIT (OSD TIME OUT): Zum automatischen Abschalten des On Screen Displays (OSD) nach Ablauf einer voreingestelltten Zeitspanne.
	OSD HINTERGRUND (OSD BACKGROUND): ermöglich das Ein- und Aus-schalten des OSD-Hintergrunds.
	ZURUCKSETZEN (MEMORY RECALL): Zur Wiederherstellung der Werkseinstellun-gen für die Video- & Audiosteuierung.

Stromsparvorrichtungen

Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Computer / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anforderungen zur Reduzierung des Energieverbrauchs.

Der Bildschirm untersätzt die folgenden Arten von Stromsparm Modi:

Status	Leistung (Nennwert)	Farbe der Betriebsanzeige	Bereitschaft (ca.)
EIN	< 30 Watt (typ.)	Blau	-
BEREIT	< 1 Watt	Orange	2 Sekunden

Der Bildschirm verbleibt - abhängig vom Betriebssystem - solange im Stromsparzustand, bis Sie eine Taste drücken oder die Maus (falls vorhanden) bewegen.

Der Bildschirm besteht zum Umschalten vom Zustand BEREIT bis zum Betriebsmodus EIN etwa 2 Sekunden.

Kundendienst

Problembehebung

Wenn Probleme mit Ihrm Bildschirm auftreten, vergewissern Sie sich, dass der Bildschirm ordnungsgemäß installiert ist (lesen Sie das Kapitel „Inbetriebnahme" ab Seite 8). Bleiben die Probleme bestehen,lesen Sie in thisem Kapitel die Informationen zu möglichen Lösungen.

Lokalisieren der Ursache

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ohnen hiermit einen Leitfaden an die Hand geben, um das Problem zu losehen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen,HELPen wir Ohnen gern weiter.Rufen Sie uns an!

Anschlüsse und Kabel überprüfen

Beginnen Sie mit einer sorgfälligen Sichtprüfung aller Kabelverbindungen. Wenn die Leuchtanzeigen nicht Funktionieren, vergewissem Sie sich, dass der Bildschirm und der Computer ordnungsgemäß mit Strom versorgt werden.

Fehler und mögliche Ursachen

Der Bildschirm zeigt kein Bild:

Prufen Sie:

• Netzversorgung: Das Netzkabel muss fest in der Buchse sitzen und der Netzschalter muss eingeschaltet sein.
• Signalquelle:itte prufen Sie,ob die Signalquelle (Computer o.a.) eingeschaltet ist und die Verbindungskabel fest in den Buchsen sitzen.
• Bildwiederholffrequenzen: Die aktuelle Bildwiederholffrequenz muss für den Bildschirm geeignet sein.
• Stromsparmodus: Drücken Sie eine beliebige Taste oder bewegen Sie die Maus, um den Modus zu deaktivieren.
• Bildschirmschoner: Ist der Bildschirmschoner des Computers aktiviert, drücken Sie eine Taste der Tastatur oder bewegen Sie die Maus.
• Signalstecker: Wenn Stifte (Pins) verbogen sind, wenden Sie sichitte an ihren Kundendienst.
• Stellen Sie gültige Werte für ihren Bildschirm ein (siehe „Vorbereitungen an Ihrhem PC“, Seite 8).

Das Bild lauft durch oder ist unbeständig:

Prufen Sie:

• Signalstecker: Wenn Stifte (Pins) verbogen sind, wenden Sie sich an ihren Kundendienst.
• Signalstecker: Die Stecker des Signalkabels müssen fest in den Buchsen sitzen.
• Grafikkarte: Überprüfen Sie, ob die Einstellungen korrekt sind (siehe Seite 9).
• Bildwiederholfrequenzen. Wahlen Sie in ihren Grafikeinstellungen zulässige Werte.
• Bildschirm-Ausgangssignal. Das Bildschirm-Ausgangssignal des Computers muss mit den technischen Daten des Bildschirms übereinstimmen.
• Entfernen Sie störende Geräte (Funktelefone, Lautsprecherboxen etc.) aus der Höhe Ihres Bildschirms.
• Vermeiden Sie die Verwendung von Bildschirmverlängerungskabeln.

Zeichen werden dunkel angezeigt, das Bild ist zu Klein, zu groß, oder nicht zentriert usw.:

Regeln Sie die jeweiligen Einstellungen nach. (Bildschirm einstellen, Seite 15)

Farben werden nicht sauber angezeigt:

• Überprüfen Sie die Signalkabelstifte. Wenn Stifte (Pins) verbogen sind, wenden Sie sich an ihren Kundendienst.
  Regeln Sie die Farbeinstellungen im OSD-Menu nach.
• Vermeiden Sie die Verwendung von Bildschirmverlängerungskabeln.

Die Anzeige ist zu hell oder zu dunkel:

• Überprüfen Sie, ob der Video-Ausgangspegel des Computers mit den technischen Daten des Bildschirms übereinstimmt.
• Wahlen Sie Autom. Anpassung, um die Einstellungen für Helligkeit und Kontrast zu optimieren. Zur Optimierung sollte das Display eine Textseite (z. B. Explorer, Word, ...) anzeigen.

Das Bild zittert:

• Überprüfen Sie, ob die Betriebsspannung mit den technischen Daten des Bildschirms übereinstimmt.
• Wahlen Sie Autom. Anpassung, um die Einstellungen für Pixel und Phasensynchronisation zu optimieren. Zur Optimierung sollte das Display eine Textseite (z. B. Explorer, Word, ...) anzeigen.

Treiberinformationen

Für die Funktion Ihres Monitors ist keine Treiberinstallation erforderlich.

Sollte das Betriebssystem Sie dennoch zu einer Eingabe des Monitortreibers auffordern, können Sie die Treiberprogrammdatei von der unten aufgeführten Internetseite herunterlagen.

Die Treiberinstallation kann sich je nach Betriebssystem unterschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem.

www.medion.com

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, erhömen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationenzur Verfugung stellen:

• Wie sieht ihre Rechnerkonfiguration aus?
• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen erschinen auf dem Bildschirm?
• Welche Software haben Sie beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Reinigung

Die Lebensdauer des Bildschirms konnen Sie durch folgende Maßnahmen verlangern.

Wichtig!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

• Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
• Verwenden Sie keine Lösungsmittel, atzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie darauf, dass keine Wassertröpfchen auf dem Bildschirm zurückbleiben. Wasser kann dauerhafte Verfährungen verursachen.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht, noch ultravioletter Strahlung aus.
• Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich theses, um den Bildschirm zu transportieren.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeit einer umwelt- und sachgerechten Entsorgung.

Vervielfaltigung theses Handbuchs

Dieses Dokument enthalt gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Pixelfehler bei Bildschirmen

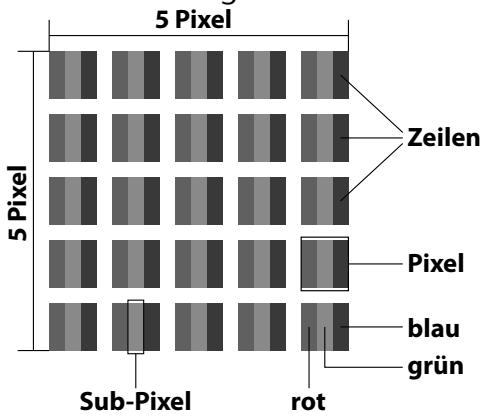

Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixel, welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zusammen insgesamt ca. 6,2 Mio. Ansteuertransistoren zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen * -überst komplexen Fertigungsprozesses, kann es vereinigt zu einem Ausfall oder zur fällschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommt.

In der Vergangenheit gab es immer wieder verschiedenste Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller vollig unterschiedlich. MEDION folgt davon für alle Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm ISO 9241-307, Klasse II; welche im Folgenden kurz zusammengefasst sind.

Der ISO-Standard ISO 9241-307 definiert u.a. allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypekategorisiert. jeder einzelné Pixel setzen sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen.

Pixelfehlerklasse	Fehlertyp 1 ständig leuchtender Pixel	Fehlertyp 2 ständig schwar- zer Pixel	Fehlertyp3 defekter Subpixel
			leuchtend	schwarz
0	0	0	0	0
I	1	1	2	1
			1	3
			0	5
II	2	2	5	0
			5-n*	2xn*
			0	10
III	5	15	50	0
			50-n*	2xn*
			0	100
IV	50	150	500	0
			500-n*	2xn*
			0	1000

n^ = 1,5
Die Tabelle beschreiben die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie übersritten ist.

Technische Daten

Modell X55088 (MD 20888)

Bildschirmgroße 58,4 cm (23"), TFT

Seitenverhältnis 16:9

Eingangsspannung 12V DC 3,0 A

Auflösung 1920 x 1080

Helligkeit 250 cd/m² (typ.)

Dynamischer Kontrast 5.000.000:1

Reaktionszeit 5 ms (typ.)

Reaktionszeit 2 ms (Grey to Grey, typ.)

Sichtwinkel h/v 160^ / 160^ (typ.) CR>10

RGB-Eingang, analog VGA 15-Pin D-SUB

RGB-Eingang, digital DVI-D mit HDCP Entschlüsselung

HDMI Eingang HDMI mit HDCP Entschlussung

Audio Eingang 3,5 mm Stereo Klinke

Audio Ausgabe 2× 1,5 W max. über Lautsprecher

3,5 mm Kopfhöreranschluss

Benutzersteuerung Strom EIN/AUS, OSD

Temperature In Betrieb 0^ +35^

Nicht in Betrieb -20 °C ~ +60 °C

Feuchtigkeit In Betrieb < 80%

(nicht kondensierend) Nicht in Betrieb < 90%

Gewicht (mit Fuß) ca. 3,4 kg

Abmessungen mit Fuß (BxHxT) ca. 543 x 410 x 218 mm

Wandmontage: Vesa Standard, Lochabstand 100 × 100 ~mm^1

Leistungsaufnahme (Stand-by) < 1 Watt

Leistungsaufnahme (im Betrieb) < 30 Watt (typ.)

Netzteil

Modell: 036-RHC

Hersteller: FSP

Eingangsspannung: 100 - 240 V~, 50/60 Hz 1,2 A

Ausgangsspannung: 12V DC 3,0 A

Copyright © 2012

Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt.

Das Copyright liegt bei der Firma Medion.

Warenzeichen:

MS-DOS® und Windows® sind eingetragene Warenzeichen der Fa. Microsoft®.

Pentium® ist ein eingetragenes Warenzeichen der Firma Intel®.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Kontaktadressen

Österreich	Schweiz
Medion Service Center	MEDION Service
Franz-Fritsch-Str. 11	Siloring 9
4600 Wels	5606 Dintikon
Österreich	Schweiz
Hotline: 0810 - 001048 (0,10 €/min)	Hotline: 0848 – 24 24 25
Fax: 07242 - 93967592
www.medion.at	www.medion.ch
Bitte benutzen Sie das Kontaktformular unter www.medion.at/service

Sonstige Informationen:

D-SUB mini a 15 pin (VGA)
