Produkttyp	Convertible Netbook (Zeltmodus, Tablet, Ständer)
Marke und Modell	Medion Akoya E3222 (MD 63500)
Prozessor	Intel Pentium N5000 (1,10 GHz, 4 Kerne)
Arbeitsspeicher (RAM)	4 GB DDR4
Interner Speicher	64 GB Flash-Speicher (erweiterbar bis 512 GB M.2 2280 SATA)
Bildschirm	33,7 cm (13,3 Zoll) Full HD (1920 x 1080 Pixel), Touchscreen
Abmessungen (L x H x T)	Ca. 31,5 x 1,6 x 21,5 cm
Gewicht	Ca. 1,46 kg (mit Akku)
Akku	Lithium-Ionen 7,6 V, 5400 mAh (41,04 Wh), Akkulaufzeit 4 bis 6 Stunden
Netzteil	Netzteil Ktec 12 V ⎓ 3 A, Eingang 100-240 V~, 50/60 Hz
Drahtlose Konnektivität	Wi-Fi 802.11 a/b/g/n/ac (2,4 und 5 GHz), Bluetooth
Anschlüsse	1x USB 3.1 Typ A, 1x USB 3.1 Typ C (DisplayPort), 1x USB 2.0, 1x mini HDMI, 1x microSD-Kartenleser, 1x Audio-Kombi, 1x RJ45
Audio	2 Dolby-zertifizierte Stereolautsprecher, Kopfhörer-/Mikrofonanschluss
Webcam und Mikrofon	Integrierte Webcam und Mikrofon
Betriebssystem	Windows 10 (vorinstalliert)
Sicherheit	Kensington-Schloss, Startpasswort, UEFI-Schutz
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden; Flüssigkeiten vermeiden
Ersatzteile und Reparierbarkeit	Flash-Speichererweiterung über Klappe zugänglich; integrierter Akku nur durch Techniker austauschbar; Reparaturen nur durch autorisierten Kundendienst
Nutzungsbedingungen	Nur in Innenräumen, Temperatur 5-30 °C, Luftfeuchtigkeit 20-80 % ohne Kondensation
Lieferumfang	Laptop, Netzteil, Bedienungsanleitung, Garantieunterlagen

Häufig gestellte Fragen - Akoya E3222 (MD 63500) MEDION

Wie aktiviere ich Windows?

Windows wird automatisch aktiviert, sobald eine Internetverbindung hergestellt ist. Stellen Sie sicher, dass Sie mit dem Internet verbunden sind.

Die angezeigte Uhrzeit ist nicht korrekt, was tun?

Klicken Sie mit der rechten Maustaste auf die Uhrzeit in der Taskleiste, wählen Sie "Datum/Uhrzeit anpassen" und ändern Sie dann die Zeitzone oder die Uhrzeit manuell.

Wann wird empfohlen, die Werkseinstellungen wiederherzustellen?

Die Wiederherstellung der Werkseinstellungen sollte nur als letztes Mittel verwendet werden, nachdem andere Lösungen wie das Zurücksetzen über die Windows-Optionen versucht wurden. Sichern Sie vorher Ihre Daten.

Wie führe ich eine Datensicherung durch?

Sichern Sie Ihre Dateien auf einem externen Medium (Festplatte, USB-Stick). Nutzen Sie die Windows-Hilfe (Taste F1) für detaillierte Anweisungen.

Warum verlangt mein USB-Gerät eine Neuinstallation, obwohl es bereits installiert ist?

Wenn das Gerät an einen anderen USB-Anschluss angeschlossen wird als bei der Installation, betrachtet Windows es als neu. Verwenden Sie denselben Anschluss oder installieren Sie die Treiber neu.

Der Laptop schaltet sich nicht ein, was tun?

Überprüfen Sie, ob der Akku geladen ist oder das Netzteil richtig eingesteckt ist. Testen Sie die Steckdose mit einer anderen Lampe. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Der Bildschirm ist schwarz, was tun?

Drücken Sie den Ein-/Ausschalter, um den Energiesparmodus zu verlassen. Wenn nichts passiert, schließen Sie das Netzteil an und starten Sie neu.

Die Wi-Fi- oder Bluetooth-Verbindungen funktionieren nicht, was tun?

Überprüfen Sie, ob der Flugmodus deaktiviert ist. Stellen Sie sicher, dass die Treiber über Windows Update oder die Medion-Website aktualisiert sind.

Das Touchpad reagiert nicht, wie aktiviere ich es?

Drücken Sie die Tastenkombination Fn+F7, um das Touchpad zu aktivieren oder zu deaktivieren.

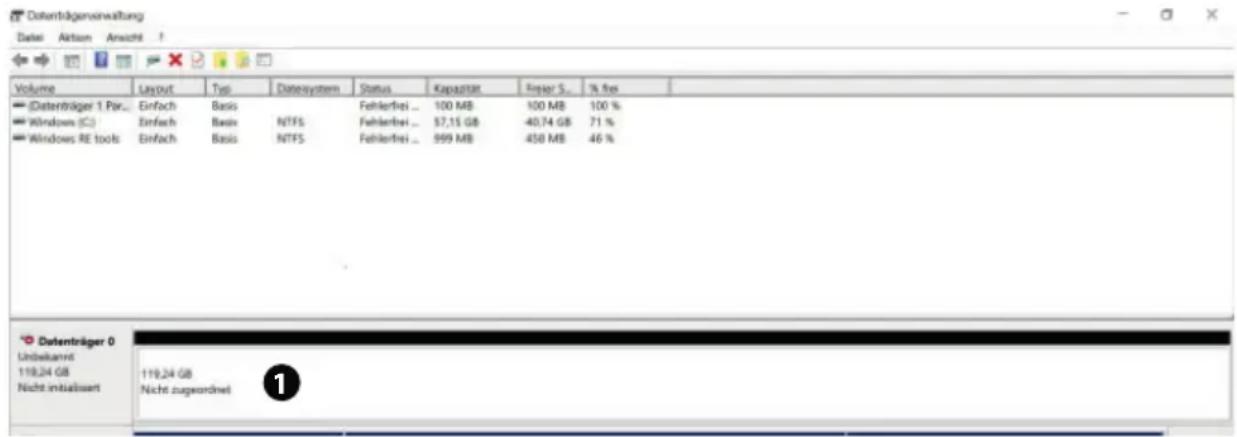

Wie füge ich eine zusätzliche Festplatte hinzu, wenn sie nicht erkannt wird?

Öffnen Sie die Datenträgerverwaltung (Rechtsklick auf Start). Initialisieren Sie die Festplatte, wenn sie nicht angezeigt wird, erstellen Sie ein einfaches Volume und formatieren Sie es. Folgen Sie dem Assistenten bis zum Ende.

BEDIENUNGSANLEITUNG Akoya E3222 (MD 63500) MEDION

De wifi-/Bluetooth-verbindingen werken nicht.

De touchpad werkt nicht.

29. Technische gegevens

Allgemeen
Type system E3222
Geointegreerde randapparaten 2 stereoluidsprekers
Afmetingen (b x d x h in cm) ca. 31,5 x 1,6 x 21,5
Gewicht ca. 1,46 kg (incl. accu)
Geinstalleerd werkgeheugen 4 GB
Geheugentype DDR4 RAM
Flashgeheugen eMMC 64 GB
Uitbreiding van het flashgehu-gen	maximaal 512 GB M.2 2280 SATA (niet meegeleverd)
Processor Intel Pentium N5000 1,10 GHz, 4 kernen
Back-up-batterij CR2032 (3 V)
Beeldschemtype	ca. 33,7 cm (13,3")
Native beeldschermresolutie	full HD1920 x 1080 pixels

Technische gegevens 49

Aansluitingen 50

Accu 50

Beeldscherm 49

1. Informationen zu dieser Bedienungsanleitung 4

1.1. Zeichenerklarung 4
1.2. Bestimmungsgemäßer Gebrauch

2. EU-Konformitätsinformation

3. Informationen zu Markenzeichen 7

4. Sicherheitshinweise

4.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedieren 8
4.2. Betriebssicherheit 9
4.3. Niemals selbst reparieren 11
4.4. Aufstellungsord 11
4.5. Umgebungsbedingungen 12
4.6. Stromversorgung 1
4.7.Hinweisezum Akku 14
4.8. Verkabelung 14
4.9. Hinweise zum Touchpad
4.10. Hinweise zum Display. 16
4.11. Datenscherung 17

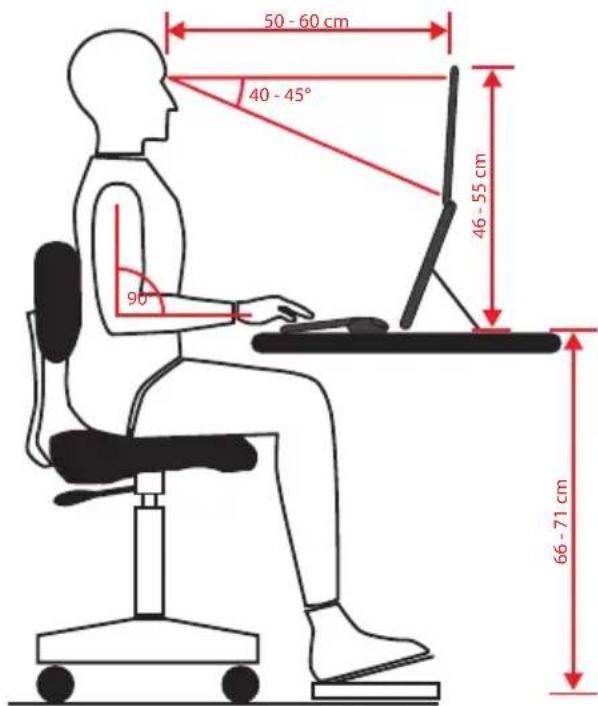

4.12. Ergonomie 17

5. Lieferumfang 19

6. Auspacken 19

7. Ansichten und Beschreibung der Bedienelemente 20

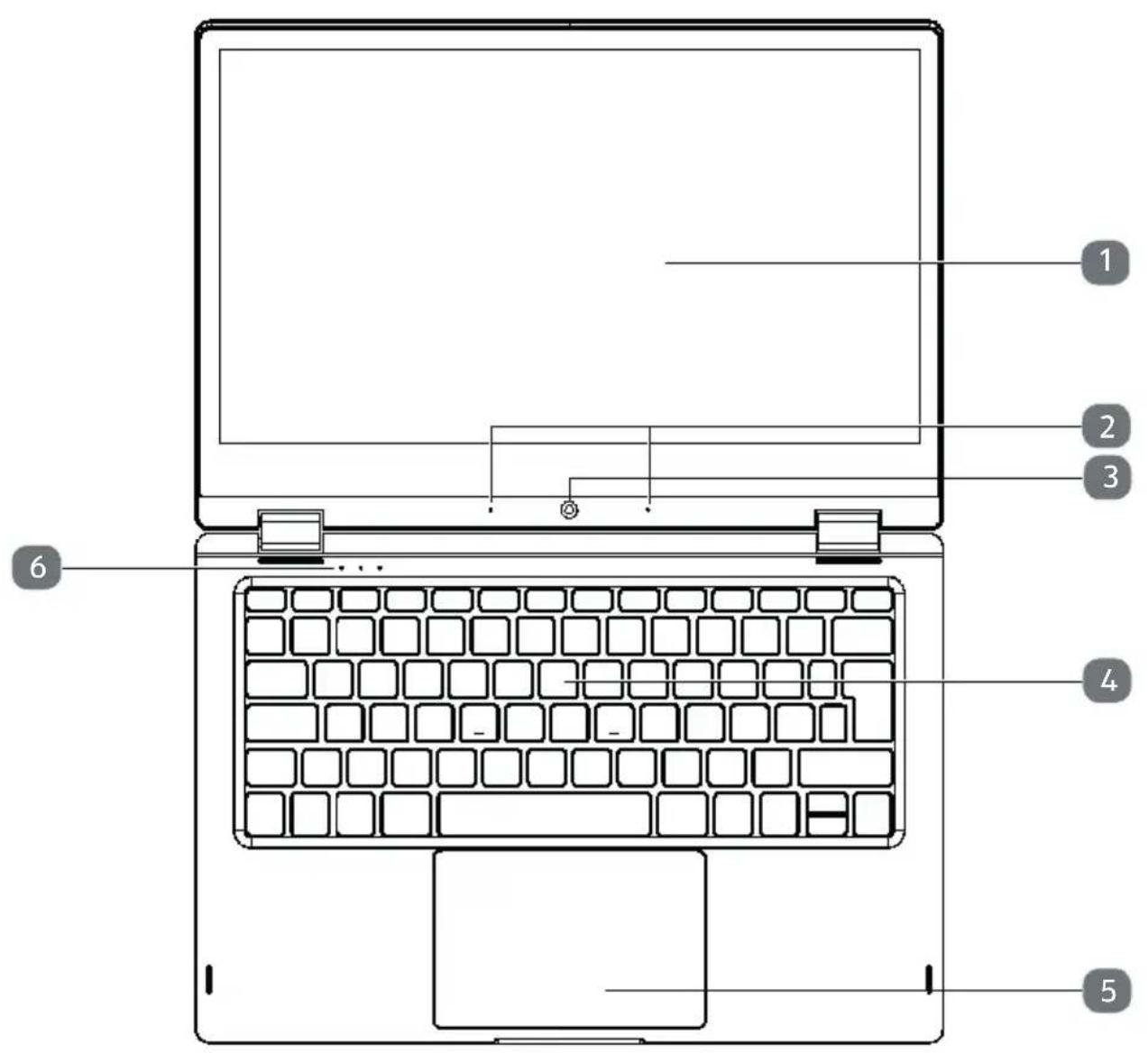

7.1. Offenes Notebook 20

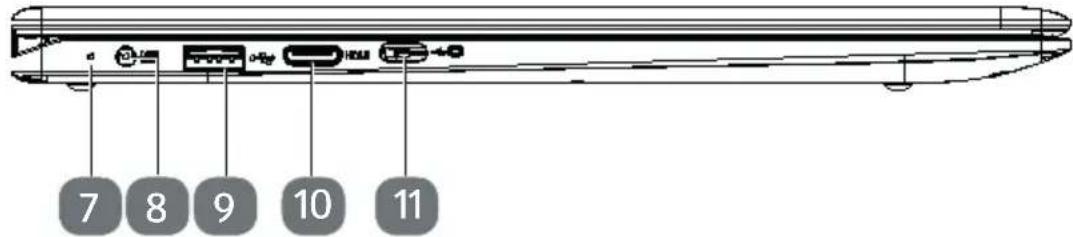

7.2. LinkeSeite 21
7.3. Rechte Seite 21

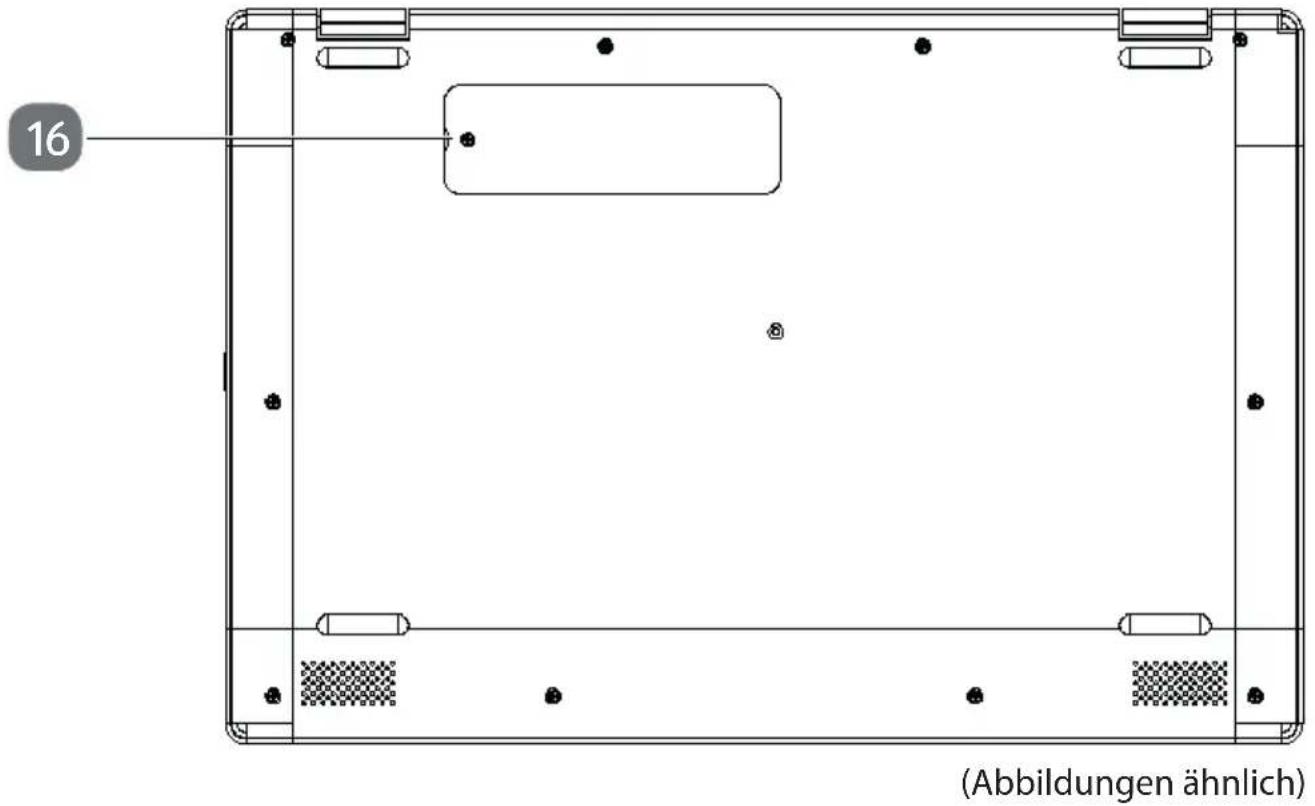

7.4. Unterseite 22
7.5. Standmodus 22

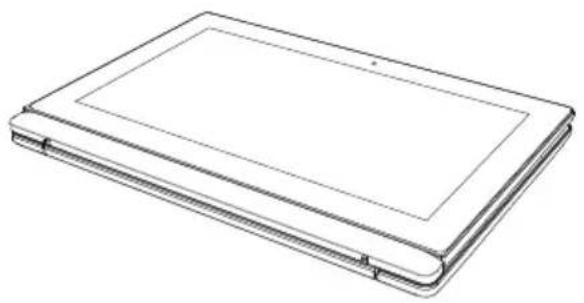

7.6. Tablet-Modus 22

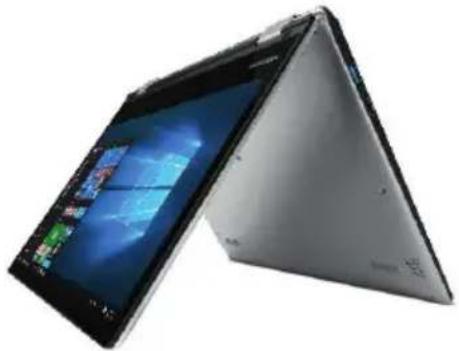

7.7. Präsentationsmodus 23

8. Betriebs- und Statusanzeigen 24

9. Stromversorgung 24

9.1. Ein-/Ausschalter 24

10. Erste Inbetriebnahme 25

10.1. Notebook starten 26

11. Netzbetrieb 27

12. Genereller Umgang mit Akkus 27

12.1. Akkubetrieb 27

13. Energieverwaltung 29

13.1. Energiespartipps 29

1. Display 29

14.1. Öffnen und Schlieben des Displays 29
14.2. Touchdisplay 30
14.3. Anschluss eines externen Monitors 30

1. Dateneingabe 30

15.1. Tastatur 30
15.2. Touchpad 32

1. Soundsystem 32

16.1. Externe Audioverbindungen 32

17.Netzwerkbetrieb 33

17.1. Wireless LAN (Funk-Netzwerk) 33
17.2. Bluetooth 34
17.3. Flugzeugmodus 34

1. microSD-Kartenleser 35

18.1. Speicherkarte einlagen 35
18.2. Speicherkarte entfernen 35

1. USB-Anschluss 35

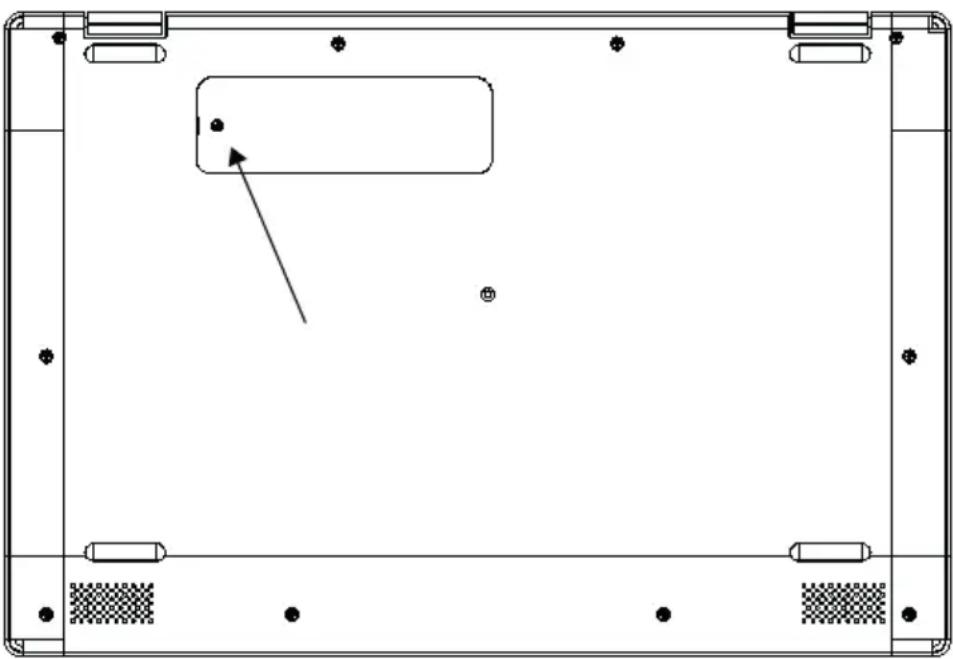

2. Schacht für Flash-Speichererweiterung 36

20.1. Sicherheitshinweise 36
20.2. Einsetzen der Flash-Speichererweiterung 36
20.3. Entfern der Flash-Speichererweiterung 37

1. Notebook sichern 37
   21.1. Einschaltkennwort 37
2. Notebook in den Auslieferungszustand zurücksetzen 38
   22.1. Systemwiederherstellung mit Windows Wiederherstellungsoptionen 38
3. UEFI-Einstellung 39
   23.1. Ausführten der UEFI-Einstellung 40
4. FAQ-Häufig gestellte Fragen 40
5. Kundendienst 42

25.1. Erste Hilfe bei Hardwareproblemen 42
25.2. Lokalisieren der Ursache 42
25.3. Benötigen Sie weitere Unterstützung? 42
25.4. Treiberunterstutzung 42
25.5. Transport 43
25.6. Reinigung und Wartung 43
25.7. Lagerung bei Nichtbenutzung 44

1. Auf-/Umrüstung und Reparatur 45
   26.1. Hinweise für den Servicetechniker 45

2. Recycling und Entsorgung 46

3. Hinweise zu Displayfehlern 46
   28.1. Europäische Norm EN ISO 9241-307 Klasse II 46

4. Technische Daten FR
   29.1. Informationen zum WLAN/Bluetooth 50
5. Serviceinformationen
6. Impressum 52
7. Index 53

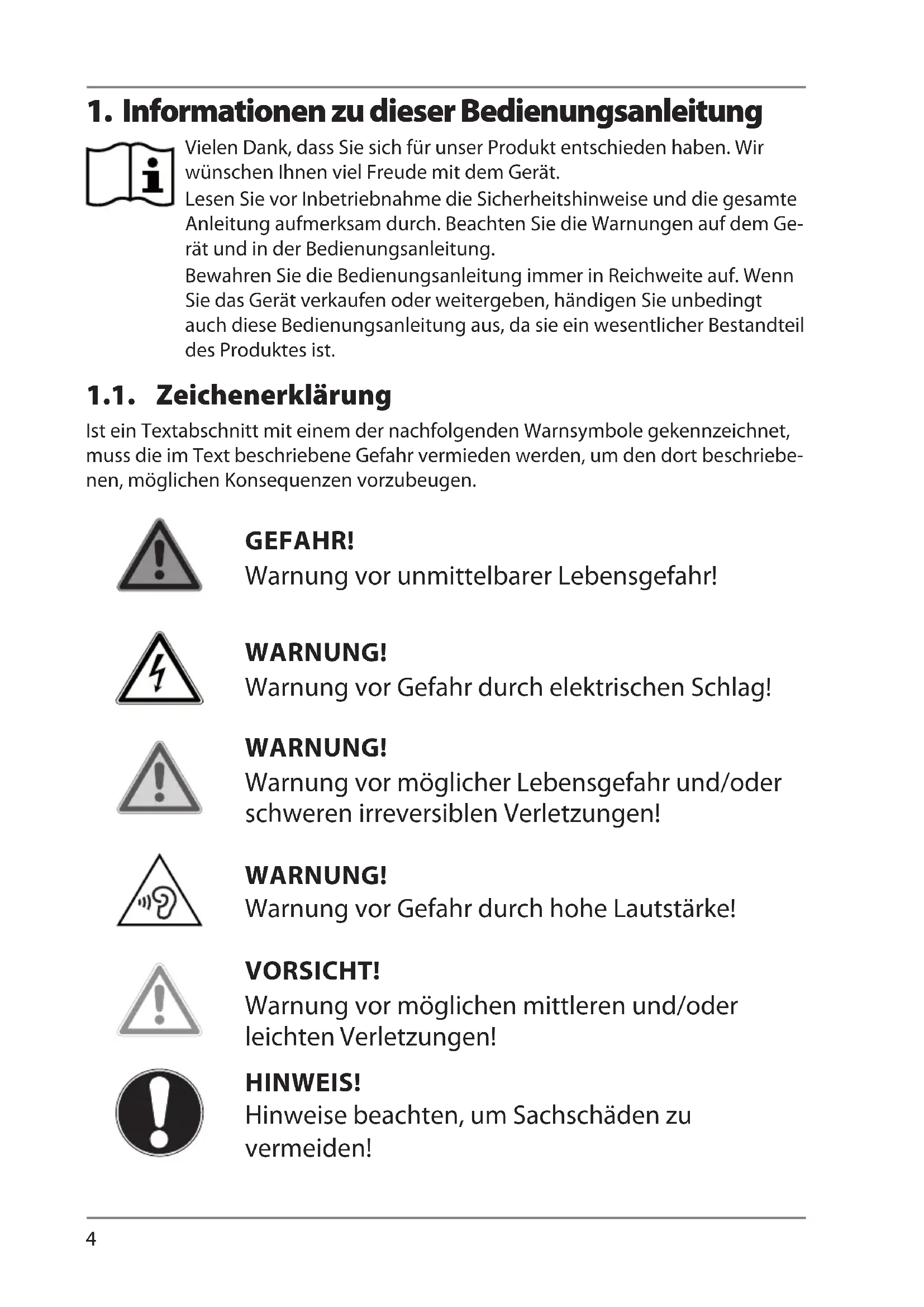

1. Informationen zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.

1.1. Zeichenerklarung

Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den Dort beschrieben, möglichen Konsequenzen vorzubeugen.

GEFAHR!

Warning vor unmittelbarer Lebensgefahr!

WARNING!

Warning vor Gefahr durch elektrischen Schlag!

WARNING!

Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

WARNING!

Warning vor Gefahr durch hohe Lautstärke!

VORSICHT!

Warning vor möglichen mittleren und/oder leichten Verletzungen!

HINWEIS!

Hinweise beachten, um Sachschäden zu vermeiden!

Weiterfuhrende Informationen für den Gebrauch des Gerätes!

Hinweise in der Bedienungsanleitung beachten!

Aufzahlungspunkt / Information über Reignisse während der Bedienung

Auszufuhrende

Handlungsanweisung

Mit diesen Symbol markierte Produkte erfüllen die Anforderungen der EU-Richtlinien.

Bedingt durch den 5 GHz-Frequenzbereich der eingebauten Wireless LAN Lösung ist der Gebrauch in den EU-Ländern nur innerhalb von Gebäuden gestattet.

Benutzung in Innenräumen

Geräte mit diesen Symbol sind nur für die Verwendung in Innenräumen geeignet.

Polaritätskennzeichnung

Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polarität des Steckers, es gibt zwei Varianten der Polarität: entweder Innen Plus und Außen Minus (Abb. A) oder Innen Minus und Außen Plus (Abb. B).

Symbol fur Gleichstrom

Symbol fur Wechselstrom

1.2. Bestimmungsgemäßer Gebrauch

Dies ist ein Gerät der Informationselektronik und für die Nutzung, Verwaltung und Bearbeitung elektronischer Dokumente und Multimediainhalte sowie für digitale Kommunikation bestimmt. Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt. Beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jedi andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

2. EU-Konformitätsinformation

Hiermit erklart die MEDION AG, dass sich these Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen befindet:

RE-Richtlinie 2014/53/EU
- Öko-Design Richtlinie 2009/125/EG
RoHS-Richtlinie 2011/65/EU

Die vollständige EU-Konformitätserklung kann unter www.medion.com/conformity heruntergeladen werden.

Bedingt durch den 5 GHz-Frequenzbereich der eingebauten Wireless LAN Lösung ist der Gebrauch in den EU-Ländern (s. Tabelle) nur innerhalb von Gebäuden gestattet.

Beachten Sie stets die jeweilige Gesetzeslage im Einsatzland.

AT = Österreich, BE = Belgien, CZ = Tschechien, DK = Dänemark, EE = Estland, FR = Frankreich, DE = Deutschland, IS = Island, IE = Irland, IT = Italien, EL = Griechenland, ES = Spanien, CY = Zypern, LV = Lettland, LT = Litauen, LU = Luxemburg, HU = Ungarn, MT = Malta, NL = Niederlande, NO = Norwegen, PL = Polen, PT = Portugal, RO = Rumänien, SI = Slowenien, SK = Slowakei, TR = Türkei, FI = Finnland, SE = Schweden, CH = Schweiz, UK = Vereintes Königreich, HR = Kroatien

3. Informationen zu Markenzeichen

Windows® ist ein eingetragenes Warenzeichen der Fa. Microsoft®.

Intel®, das Intel® Logo, Intel Inside®, Intel Core®, Ultrabook™, und Core Inside® sind Marken der Intel® Corporation in den USA und anderen Ländern.

Das HDMI Logo sowie High-Definition Multimedia Interface sind eingetragene Warenzeichen der HDMI Licensing LLC.

Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von MEDION unter Lizenz verwendet.

Die USB™ Wortmarke und die Logos sind eingetragene Marken der USB Implementers Forum, Inc. und werden von MEDION unter Lizenz verwendet.

Dolby™ ist ein eingetragenes Warenzeichen der Dolby Laboratories.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

4. Sicherheitshinweise

4.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedieten

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorisch oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be-nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Reinigung und Benutzerwartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät und das Zubehör muss an einem für Kinder unerreichbaren Platz aufbewahrt werden.

GEFAHR!

Erstickungsgefahr!

Verpackungsmaterial ist kein Spielzeug!

Verpackungsfolien konnen verschlukt oder unsachgemäß benutzt werden, daß besteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

WARNING!

Hörschädigung!

Zu große Lautstärke bei der Verwendung von Ohr-hörern oder Kopfhöbern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermaßigen Schalldruck und kann zur Schädigung oder zum Verlust des Hörsinns führen.

• Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.

Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

4.2. Betriebssicherheit

Lesen Sie diesen Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes.

Eindringende Flüssigkeit kann die elektrische Sicherheit be einträchtigen.

• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße – wie z. B. Vassen – auf das Gerät oder in seine unmittelbare Höhe.
  Gießen Sie keine Flüssigkeiten in das Notebook.
• Achten Sie darauf, dass die Steckkontakte keinesfalls mit Wasser in Berührung kommt, um Beschädigungen zu vermeiden. Sollte dies Dennoch passieren, müssen die Steckkontakte vor der{nachsten Verwendung unbedingt trockengerieben werden.

WARNING!

Stromschlaggefahr!

Bei geöffnetem Netzteil besteht die Gefahr eines elektrischen Schlages oder Brandes!

• Öffnen Sie niemals das Gehäuse des Gerätes oder Netzadapters!
  Betreiben Sie das Gerät niemals bei geöffnetem Gehäuse.
  Manipulieren Sie niemals am Netzteil oder den stromführungenden Teilen!

Schlitze und Öffnungen des Gerätes dienen der Belüftung.

Decken Sie diese Öffnungen nicht ab, da es sonst zu Überhitzung oder gar zu einem Brand kommtkt.
Führer Sie keine Gegenstände durch die Schlitze und Öffnun-gen ins Innere des Gerätes. Dies konnte zu einem elektrischen Kurzschluss, einem elektrischen Schlag oder gar zu Feuer führen, was die Beschädigung Ihres Gerätes zur Folge hat.

Schalten Sie das Notebook(sofort aus bzw. erst gar nicht ein,ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst, wenn:

• ungewöhnliche Gerausche aus dem Netzteil oder des Notebooks zu horen sind, Sie Rauchentwicklung am Notebook oder Netzteil feststellen.

• der Netzadapter oder die daran angebrachten Netzkabel oder Stecker angeschmort oder beschädigt sind.

• Lassen Sie das defekte Netzkabel/Netzadapter gegen Orignaleile austauschen. Auf keinen Fall)durfen diese repariert werden.

das Gehäuse des Notebooks beschädigt ist, oder Flüssigkeiten hineingelaufen sind.

Lassen Sie das Notebook erst vom Kundendienst überprüfen. Andernfalls kann es sein, dass das Notebook nicht sicherebetreiben werden kann. Es kann Lebensgefahr durch elektrischen Schlag bestehen!

WARNING!

Explosionsgefahr!

Explosionsgefahr des integrieren Akkus.

Werfen Sie das Notebook niemals ins offene Feuer.

4.3. Niemals selbst reparieren

WARNING! Stromschlaggefahr!

Bei unsachgemäßer Reparatur besteht die Gefahr eines elektrischen Schlags!

• Öffnen Sie niemals das Gehäuse des Notebooker des Netzadapters!
  Wenden Sie sich im Störungsfall an das Service Center oder eine andere geeignete Fachwerkstatt.

NL

FR

DE

4.4.Aufstellungssort

• Das Notebook darf wegen der verwendeten 5 GHz-WLAN-Technik nur in Innenräumen verwendet werden.
• Benutzen Sie das Gerät nicht in explosionsgeführdeten Bereichen. Hierzu zahlen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mitteilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf these Gerät nicht verwendet werden.
• Halten Sie Ihr Notebook und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Notebooks führen.
• Betreiben Sie Ihr Notebook nicht im Freien, da äußere Einflüssie wie Regen, Schnee etc. das Notebook beschädigen konnten.
• Stellen und betreiben Sie alle Komponenten auf einer stäbilen, ebenen und vibrationsfreien Unterlage, um Stürze des Notebooks zu vermeiden.
• Wahren Sie mindestens einen Meter Abstand von hochfrequen und magnetischen Störquellen (TV-Gerät, Laufsprecherboxen, Mobiltelefon, DECT-Telefone usw.), um Funktionstörungen und Datenverlust zu vermeiden.
• Betreiben Sie das Notebook oder den Netzadapter nicht längerere Zeit auf Ihrhem Schoß oder einem anderen Körperteil, da

die Wärmeableitung an der Unterseite zu unangenehmen Erwärmungen führen kann.

4.5. Umgebungsbedingungen

• Das Notebook kann bei einer Umgebungstemperatur von 5^ C bis 30^ C und bei einer relativen Luftfeuchtigkeit von 20% - 80% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann das Notebook bis zu vier Wöchen bei 0^ bis 60^ gelagert werden. Bei einer längeren Lageitung kann das Notebook von 0^ bis 25^ gelagert werden, wo bei hier eine Lagerung von 20^ ± 5^ empfohlen wird.
• Ziehen Sie bei einem Gewitter den Netzstecker des Netzadapeters aus der Steckdose. Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihr Notebook vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.

HINWEIS!

Beschädigungsgefahr!

Bei große Temperatur- oder Feuchtigkeitschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Notebooks kommt, die einen elektrischen Kurzschluss verursichen kann.

Warten Sie nach einem Transport des Notebooks solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

4.6.Stromversorgung

WARNING! Stromschlaggefahr!

Im Inneren des Netzadapters befinden sich stromführende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes!

Offnen Sie nicht das Gehäuse des Netzadapters.
Decken Sie den Netzadapter nicht ab.
Fassen Sie den Netzadapter niemals mit nassen Händen an.

• Die Steckdose muss sich immer in der Höhe des Notebooks befinden und leicht zugänglich sein.
• Um die Stromversorgung zu Ihr dem Notebook (über Netzadapter) zu unterbrechen,ziehen Sie den Netzaadapter aus der Steckdose. Ziehen damit nicht am Kabel, um Beschädigungen zu vermeiden. Solange das Netzteil mit dem Stromnetz verbunden ist, verbraucht es immer eine geringe Menge an Strom.
• Betreiben Sie den Netzadapter nur an geerdeten Steckdosen mit AC 100 - 240 V~ 50/60 Hz. Wenn Sie sich der Stromversorgung am Aufstellungsord nicht sicher sind, Fragen Sie beim betreffenden Energieversorger nach.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihr Notebook vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Am Notebook)dürfen nur Geräte angeschlossen werden, die die Norm EN60950 „Sicherheit von Einrichtungen der Informationstechnik" oder Geräte, die die Norm EN60065 „Sicherheitsanforderungen - Audio-, Video- und ähnliche elektronische Geräte" erfüllen.

HINWEIS! Beschädigungsgefahr!

Nicht geeignete Netzadapter konnen zu Beschädigungen am Gerät führen.

• Verwenden Sie zum Aufladen des Gerätes ausschließlich den mitgelieferten Netzadapter.

4.7. Hinweise zum Akku

Um die Lebensdauer und Leistungsfähigkeit Ihr's Akkus zu verlangern sowie einen sicheren Betrieb zu gewährleisten, beachten Sie nachstehende Hinweise:

• Vermeiden Sie Verschmutzung und Kontakt zu elektrisch leitenden Materialien sowie chemischen Substanzen und Reinigungsmitteln.
• Benutzen Sie zur Ladung des Akkus nur den mitgelieferten Originalnetzadapter. Stellen Sie sicher (durch Anzeige oder Signalton des Notebooks), dass der Akku vollständig entladen ist, bevor er erneut aufgeladen wird.
• Da der Akku fest eingebaut ist, kann dieser nicht ohne weiteres vom Benutzer selbst ausgetauscht werden. In thisum Fall muss der Akku von einem Servicetechniker ausgetauscht werden.

4.8.Verkabelung

• Verlegen Sie die Kabel so, dass niemand darauf auf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.

• Schreiben Sie die Peripheriegeräte wie Tastatur, Maus, Monitor etc. nur an, wenn das Notebook ausgeschelt ist, um Beschädigungen des Notebooks oder der Geräte zu vermeiden. Einige Geräte können auch im laufenden Betrieb angeschlossen werden. Dies ist mein bei Geräten mit USB-Anschluss der Fall. Befolgen Sie in jeder Fall die Hinweise der entsprechenden Bedienungsanleitung.

• Wahren Sie mindestens einen Meter Abstand von hochfrequen und magnetischen Störquellen (TV-Gerät, Laufsprecherboxen, Mobiltelefon, DECT-Telefone usw.), um Funktionstörungen und Datenverlust zu vermeiden.

• Beachten Sie, dass in Verbindung mit thisem Notebook nur abgeschirmte Kabel kürzer als 3 Meter für die externen Schnittstellen eingesetzt werden)dürfen.
• Benutzen Sie ausschließlich die zum Lieferumfang gehörenden Kabel, da diese in unseren Labors ausgiebig geprüft wurden.
• Benutzen Sie für den Anschluss ihrer Peripherien entsprechens nur die mit den Geräten ausgelieferten Anschlusskabel.
• Stellen Sie sicher, dass alle Verbindungskabel mit den dazugehörigen Peripheriegeräten verbunden sind, um Störstrahlungen zu vermeiden.
• Entfernen Sie alle nicht benöttigten Kabel von ihrem Notebook, um mögliche Störungen zu vermeiden.

4.9. Hinweise zum Touchpad

HINWEIS!

Beschädigungsgefahr!

Das Touchpad ist ein hochsensible Eingabegerät und reagiert bereits auf leichte Berührungen und minimalen Druck.

Bedieren Sie das Touchpad niemals mit viel Kraft oder Gewalt, hierdurch konnen Sie das Touchpad beschädigen oder zerstären.

Das Touchpad wird mit dem Daumen oder einem anderen Finger bedient und reagiert auf die von der Haut abgegebene Energie. Staub oder Fett auf dem Touchpad beeinträchtigt seine Empfindlichkeit.

• Benutzen Sie keine Kugelschreiber oder andere Gegenstände, da dies zu einem Defekt Ihr's Touchpads führen können.

• Entfernen Sie Staub oder Fett auf der Oberfläche des Touchpads mit einem weichen, trockenen und fusselfreien Tuch.

4.10. Hinweise zum Display

Das Display ist der empfindlichste Bestandteil des Notebooks, da es aus dunnem Glas besteht.

Das Display könnte beschädigt werden, wenn es stark beansprucht wird.

• Lassen Sie keine Gegenstände auf das Display fallen.
• Legen Sie keine Gegenstände auf das Gerät.
• Berühren Sie nicht das Display mit kantigen Gegenständen.
• HebEN Sie das Gerät nie am Display hoch, da sonst die Schar-niere brechen konnten.
• Zerkratzen Sie das Display nicht mit den Fingernägeln oder harten Gegenständen.
• Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest.
• Es besteht Verletzungsgefahr, wenn das Display bricht. Sollte dies passieren, packen Sie mit Schutzhandschuhen die geborsten Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien ausgetreten sein konnten.
• Vermeiden Sie den Kontakt zwischen dem Display und harten Gegenständen (z. B. Knöpfe, Uhrenarmband).
• Das Touchdisplay sollte nur mit den Fingern oder einem entsprechenden Eingabstift bedient werden.

HINWEIS! Beschädigungsgefahr!

Das Touchdisplay ist ein hochsensible Eingabegerät und reagiert bereits auf leichte Berührungen und minimen Druck.

Bedienen Sie das Touchdisplay niemals mit viel Kraft oder Gewalt, hierdurch konnen Sie das Display beschädigen oder zerstären.

4.11. Datensicherung

Machen Sie vor jeder Aktualisierung ihrer Daten Sicherungskopien auf externe Speichermedien. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entwickelte Folgeschäden wird ausgeschlossen.

4.12.Ergonomie

Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu schonen.

Das Notebook soll niemals in unmittelbarer Höhe eines Fensters stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleuchtet ist. Diese Helligkeit erschwert die Anpassung der Augen an das dunklere Display. Das Notebook soll stets mit einer zur Fensterfront parallelen Blickrichtung aufgestellt sein.

Falsch ist die Aufstellung mit vom Fenster abgewandter Blickrichtung, da dann Spiegelungen der hellen Fenster im Bildschirm unvermeidbar sind. Ebenso falsch ist eine Aufstellung mit Blickrichtung zum Fenster, da der Kontrast zwischen dunklem Bildschirm und hellem Tageslicht zu Anpassungsschwierigkeiten der Augen und zu Beschwerden führen kann.

Die parallele Blickrichtung sollte auch in Bezug auf künstliche Beleuchtungseinrichtungen eingehalten werden.

Das heißt, es gelten bei der Beleuchtung des Arbeitsraumes mit künstlichem Licht im Wesentlichen dieselben Kriterien und Grunde. Soweit es der Raum nicht zulässst, den Bildschirm wie beschreiben aufzustellen, kann man durch die richtige Positionierung (Drehen, Neigen) des Notebooks/Bildschirms Blendwirkungen, Spiegelungen, zu starke Hell-Dunkel-Kontraste usw. verhindern. Durch Lamellen- oder Vertikalstores an den Fenstern, durch Stellwände oder durch Änderungen der Beleuchtungseinrichtung kann ebenfalls invielen Fälle eine Verbesserung erreicht werden.

Machen Sie regelmäßig Pausen bei der Arbeit an Ihrhem Notebook, um Verspannungen und Ermüdungen vorzubeugen.

Langes Sitzen ohne Veränderung der Haltung kann unbequem sein. Um die Risiken physischer Beschwerden oder Schäden zu minimieren, ist die richtige Haltung sehr wichtig.

• Allgemein - Verändern Sie möglich (ca. alle 20-30 Minuten) ihre Haltung und legen Sie möglich Pausen ein, um Ermüdungen zu vermeiden.
• Rücken - Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt werden.
• Arme - Die Arme und Ellenbogen sollen entspannt und locker sein. Die Ellenbogen sollen nahe am Körper anliegen. Halten Sie Unterarme und Höhe annahernd parallel zum Boden.
• Handgelenke - Die Handgelenke sollen den Arbeit mit der Tastatur, der Maus oder dem Trackball möglichst gestrekt und nicht mehr als 10^ angewinkelt sein. Achten Sie daraufuf, dass die Handgelenke nicht direkt an der Tischkan-te liegen.

• Beine - Die Oberschenkel sollenn horizontal oder leicht nach unten geneigt verlaufen. Die Unterschenkel sollenn mit den Oberschenkeln einen Winkel von ungebahr 90^ bilden. Die Fußle sollenn flach auf dem Boden ruhen. Verwenden Sie gegebenenfalls eine Fußstütze, noch vergewissem Si es sich vorher, dass die Sitzhöhe richtig eingestellt ist.

• Kopf - Der Kopf sollte aufrecht oder nur leicht nach vorne geneigt sein. Arbeiten Sie nicht mit verdrehtem Kopf oder Oberkörper.

Die Oberkante des Monitors sollte sich beim Arbeiten etwa in Augenhöhe oder knapp darunter befinden.

Wie große der Abstand zwischen Monitor und Betrachter sein soll, hängt von den jeweiligen Anforderungen ab. Abstände zwischen 50 - 70 cm werden möglich verwendet.

5. Lieferumfang

GEFAHR!

Erstickungsgefahr!

Verpackungsmaterial ist kein Spielzeug!

Verpackungsfolien konnen verschlukt oder unsachgemäß benutzt werden, daß besteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

Überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Wenden Sie sich auch bei Beschädigungen an unseren Service.

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

Notebook MEDION® AKOYA® E3222 (MD 63500) inkl. Akku
- Netzadapter
Bedienungsanleitung
- Garantiekarte

6. Auspacken

Wahlen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen.
Entfernen Sie das Verpackungsmaterial vollständig.
Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich diesen, um das Notebook zu transportieren.

Auf den Oberflächen befinden sich Schutzfolien, um das Gerät vor Kratzern während der Produktion und dem Transport zu schützen. Ziehen Sie alle Folien ab, nachdem Sie das Gerät korrekt aufgestellt haben und bevor Sie es in Betriebnehmen..

7. Ansichten und Beschreibung der Bedienelemente

7.1. Offenes Notebook

(Abbildungähnlich)

1 Display
2 Mikrofone
3 Webcam
4 Tastatur
5 Touchpad
6 Betriebs- und Statusanzeigen

7.2. Linke Seite

(Abbildungähnlich)

7 LED des Netzadapteranschlusses

Bei einem Ladestand von 0 - 94% leuchtet die LED rot.

Bei einem Ladestand ab 95% leuchtet die LED grün.

8 Netzadapteranschluss

9 USB 3.1 Anschluss (Typ A)

10 Mini HDMI-Anschluss

11 USB 3.1-Anschluss (Typ C) mit DisplayPort-Funktion (nur mit entsprechenden Adapter, nicht im Lieferumfang enthalten)

7.3. Rechte Seite

(Abbildungähnlich)

12 Ein-/Ausschalter
13 Audio-Kombi-Anschluss (Audio-out & Mic-in) (CTIA-Standard) zum Anschluss eines Kopfhörers oder Mikrofons. Das jeweilige Gerät wird automatisch erkannt.
14 microSD-Kartensteckplatz
15 USB 2.0 Anschluss

7.4. Unterseite

16 Schacht für Flash-Speichererweiterung (M.2 2280 SATA)

7.5. Standmodus

Um das Notebook im Standmodus zu nutzen, klappen Sie es auf und drehen Sie es um, so dass es auf der Tastatur stehen. Stellen Sie das Display auf.

In this modus sind Tastatur und Touchpad ohne Funktion.

7.6. Tablet-Modus

Klappen Sie das Display herunter, um in den Tablet-Modus zu wechseln.

(Abbildungähnlich)

In this modus sind Tastatur und Touchpad ohne Funktion.

NL

FR

DE

7.7. Präsentationsmodus

Sie können Ihr Notebook auch im Präsentationsmodus nutzen. Diese Modus eignet sich für Anwendungen die weniger bis keine Bedienung des Gerätes erfordern, z. B. Bildschirmpräsentationen, Videos abspielen und Fotos wiedergeben.

In this modus sind Tastatur und Touchpad ohne Funktion.

7.7.1. Präsentationsmodus einschalten

Klappen Sie das Display vorsichtig nach hinten, bis Sie einen für Sie angenehmen Blickwinkel erreicht haben. Die Bildschirmanzeige wird damit automatisch gedreht.

HINWEIS!

Beschädigungsgefahr!

Die Anwendung von zu großer Kraft beim Umklappen des Displays kann zu Beschädigungen am Display oder an den Scharnieren führen.

• Klappen Sie das Display behutsam um, ohne Gewalt anzuwenden.
  Lassen Sie keine zu große Kraft auf der linken oder rechten oberen Ecke des Display halten.

Stellen Sie nun das Notebook wie ein Zelt auf eine stabile und sichere Unterlage.

Sie können die Funktionen des Notebooks weiterhin über das Touchdisplay ausführten.

7.7.2. Präsentationsmodus ausschalten

Klappen Sie das Display vorsichtig nach vorne, bis es wieder im üblichen Winkel steht.

8. Betriebs- und Statusanzeigen

Das System zeigt über LEDs Stromversorgungs- und Betriebszustände an. Die Betriebsanzeigen leuchten jeweils bei der entsprechenden Aktivität des Notebooks auf:

Betriebsanzeige

These Anzeige leuchtet auf, wenn das Geräteingeschaltet ist.

Capital Lock - Großschrift

Die Großschrift [Caps Lock] wurde mit der Feststelltaste aktiviert, wenn diese LED leuchtet. Hierbei werden die Buchstaben der Tastatur automatisch großgeschrieben.

Num Lock - Ziffernblock

Die numerische Tastaturbelegung wurde aktiviert [Num Lock], wenn diese LED leuchtet.

9. Stromversorgung

9.1. Ein-/Ausschalter

Klappen Sie das Notebook auf und halten Sie den Ein-/Ausschalter kurz gedruckt, um das Notebook ein- bzw. auszuschalten.

Wenn sich das Notebook über die Software nicht mehr ausschalten{lasst, halten Sie den Ein-/Ausschalter fur ca. 10 Sekunden gedrückt.

Schalten Sie Ihr Notebook nicht aus, während auf die Festplatte zugegriffen wird. Andernfalls konnen Daten verloren gehen. Zum Schutz der Festplatte sollen den Sie nach Ausschalten des Notebooks immer mindestens 5 Sekunden warten, bevor Sie es wieder einschalten.

10. Erste Inbetriebnahme

Um Ihr Notebook sicher zu betreiben und eine hohe Lebenserwartung zu gewährleisten müssen Sie das Kapitel „Betriebssicherheit" am Anfang dieseres Handbuches gelesen haben. Das Notebook ist bereits vollständig vorinstalliert, so dass Sie keine Treiber mehr laden müssen und Sie sofort starten können.

Schlieben Sie die das Netzkabel an das Notebook an und verbinden Sie das Steckernetzteil mit einer gut erreichbaren Steckdose.
Klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Position auf. Halten Sie das Display beim Aufklappen, Positionieren und Schlieben immer mittig fest. Bei Nichtbeachtung konnte das Display beschädigt werden. Versuchen Sie niemals, es mit Gewalt zu öffnen.

Stellen Sie bei der ersten Inbetriebnahme Ihr's Notebooks saber, dass und das Netzteil angeschlossen ist.

Schalten Sie das Notebook ein, indem Sie den Ein-/Ausschalter betätigten. Das Notebook startet und durchläuft nun verschiedene Installationsphasen.

Im Installationsprozess mussen Sie den Nutzungsbedingungen zustimmen, um das Betriebssystem nutzen zu konnen. Halten Sie die Zugangsinformationen für den WLAN-Zugang oder Ihr E-mail-Postfach bereit, falls Sie diesen jetzt schon einrichten wollen.

Das Betriebssystem wird vom Festspeicher geladen. Der Ladevorgang dauert bei der Ersteinrichtung etwas länger. Erst nach dem alle erforderlichen Daten eingeben worden sind, ist das Betriebssystem eingerichtet. Das Betriebssystem ist vollständig geladen, wenn der Windows Desktop angezeigt wird.

HINWEIS!

Datumverlust!

Die Erstinstallation kann einige Minuten in Anspruchnahmen. Nehmen Sie während der Erstinstallation das Notebook nicht vom Strom und schalten Sie es nicht aus. Dies konnte sich negativ auf die Installation auswirken.

Schalten Sie das Notebook erst dann aus, wenn die Installation erfolgreich abgeschlossen wurde und der Startbildschirm erscheint.

10.1. Notebook starten

Klappen Sie das Display wie oben beschreiben auf und betätigten Sie den Ein-/Ausschalter.
Folgen Sie den Anweisungen auf dem Bildschirm. Die einzelnen Dialoge erklären die durchzufuhrenden Schritte.

Die Begrüßungsprozedur führt Sie durch mehrere Bildschirme und Dialoge.

Wahlen Sie ihre gewünschte Sprache und danach die entsprechenden Ländereinstellungen aus.
- Verbinden Sie sich mit dem Internet, sofern Sie über eine entsprechend eingerechtete Internet-Verbindung verfügen.

Wenn Sie den Punkt überspringen, haben Sie die Möglichkeit die Verbindung zum Internet nachträglich unter dem Windows Desktop herzustellen. Sofern Sie bereits eine Internetverbindung hergestellt haben, können Sie sich jetzt mit einem Microsoft-Konto an Ihrhem Notebook anmelden.

Der Microsoft Store bietet Ihnen die Mogglichkeit z.B.neue Apps kauflich zu erwerben oder bereits vorinstallierte Apps zuactualisieren.

Sollten Sie sich mit einem lokalen Konto anmelden, so können Sie die Anmeldung mit einem Microsoft-Konto jederzeit nachholen.

Lizenzvertrag

Lesen Sie den Lizenzvertrag aufmerksam durch. Sie erhalten wichtige rechtliche Hinweise zur Nutzung Ihres Softwareproduktes. Um den gesamten Text zu sehen, müssen Sie den Scrollbalken mit dem Mauszeiger nach unten ver schieben, bis Sie das Ende des Dokumentes er reicht haben. Sie stimmen dem Vertrag zu, indem Sie auf Annehmen klic ken. Nur dies berechtigt Sie, das Produkt gemäß den Bedingungen zu nutzen.

Die folgenden animierten Fenster sind reine Informationen zur Bedienung des neuen Windows® Betriebssystems. Eingaben jeglicher Art konnen während der Animation nicht vorgenommen werden. Nach dem Anmeldungsprozess erscheint der Windows® Desktop.

HINWEIS!

Datumverlust!

Windows® kann in den ersten Tagen nach der Erstinstallation Daten aktualisieren und konfigurieren (z. B. durch neue Updates), was zu Verzögerungen des Herunterfahrens und Startens des Notebooks führen kann.

Schalten Sie dazu das Notebook nicht vorzeitig aus. Dies könnte sich negativ auf die Installation auswirken.

11. Netzbetrieb

Ihr Notebook wird mit einem Universal-Netzadapter für Wechselstrom ausgeliefert, welche sich automatisch auf die angebotene Netzspannung/Frequency einstellt. Unterstützung werden die folgenden Werte: AC 100 - 240 V~ 50/60 Hz. Beachten Sie die Sicherheitshinweise zur Stromversorgung.

Der Adapter versorgt das Notebook mit Strom undlädt zudem den Akku auf. Ihr Akku wird auch dann geladen, wenn Sie bei angeschlossenem Netzadapter mit Ihrem Notebook arbeiten. Der Netzadapter verbraucht auch dann Strom, wenn das Notebook nicht mit dem Netzadapter verbunden ist. Ziehen Sie daher den Stecker des Netzadapters aus der Steckdose, wenn er nicht mit dem Notebook verbunden ist.

Verwenden Sie diesen Notebook und den beiliegenden Netzadapter ausschließlich miteinander.

12. Genereller Umgang mit Akkus

Beim Umgang mit Akkus ist es wichtig, auf eine richtige Nutzung und Ladung zu achten, damit die Kapazität des Akkus voll ausgenutzt und seine Lebensdauer so lang wie möglich erhalten bleibt. Die optimale Ladetemperatur liegt bei ca. 20^ C. Beachten Sie auch unbedingt die Sicherheitshinweise.

Führten Sie einmal monatlich einen kompletten Entlade- bzw. Ladezyklus durch. Wenn Sie das Gerät für längerere Zeit nicht benutzen möchten, lagern Sie es anschließend mit ca. 50% der Akku-Kapazität. Somit wird verhindert, dass der Akku vollständig entladen und dauerhaft beschädigt /nicht mehr geladen werden kann.
Das Gerätarf nicht unbeaufsichtigt geladen werden.
Während des Ladens darf das Gerät nicht auf empfindlichen oder leicht entzündlichen Materialien positioniert werden.
Decken Sie das Notebook während der Akkuladung nicht ab.

12.1.Akkubetrieb

Akkus speichern elektrische Energie in ihren Zellen und geben sie dann bei Bedarf wieder ab. Laden und entladen Sie den neuen Akku zwei- bis dreimal hintereinander vollständig, damit dieser seine volle Leistungsfähigkeit erreicht!

12.1.1. Transportmodus

Das Notebook befindet sich nach dem Auspacken in einem gesicherten Transportmodus, der ein versehentliches Einsatzen und damit eine Entladung des Akkus verhindert.

Schlieben Sie vor dem ersten Einschalten unbedingt das mitgelieferte Netzteil an und warten Sie ca. 8 Sekunden bevor Sie den Ein-/Ausschalter betätigten.

12.1.2. Aufladen des Akkus

Der Akku wird über den Netzadapter aufgeladen. Wenn der Netzadapter angegeschlossen ist,alandt sich der Akku automatisch auf,unabhängig davon,ob das Notebook eingeschaltet ist oder nicht. Eine vollständige Aufladung benötigt bei abgeschalteten Notebook eineige Stunden. Wenn das Notebook eingeschaltet ist,duaert der Ladevorgang deutlich länger.

Der Ladevorgang wird unterbrochen, wenn die Temperatur des Akkus zu hoch ist. Mit einem Linksklick auf das Batteriesymbol in der Taskleiste konnen Sie sich den Akkustand aneigen halten und ggf. über die Taste F1 die Windows Hilfe aufrufen.

12.1.3. Ent laden des Akkus

Betreiben Sie das Notebook nur bis zu einer Warnung.

HINWEIS!

Datumverlust!

Durch plötzlichen Stromausfall kann es zu Datenverlust kommt.

Denken Sie daran, ihre geöffneten Dateienrechtzeitig zu sichern, um eventuellen Datenverlust zu vermeiden.

12.1.4. Akkulaufzeit

Die jeweilige Betriebsdauer variiert je nach Einstellung der Stromsparfunktionen. Ihr Notebook erfordert einen higheren Leistungsanspruch bei der Ausführung bestimmter Anwendungen.

Die Akkulaufzeit verringgert sich, wenn das Notebook über eine langere Zeit eine hohe Auslustung des Prozessors oder der Grafikkomponenten hat. Dies kann bei Spieler mit aufwendiger Grafikdarstellung, Videos, Musik- oder Grafikbearbeitung auftreten.

Wenn Sie die Warnsignale bei niedrigem Akkustand ignorantieren, wird Ihr Notebook heruntergebnien.

13. Energieverwaltung

Ihr Notebook bietet automatische und modifizierbare Stromspar- und Energiefunktionen, die Sie zur Maximierung der Akkunutzungsdauer und Reduzierung der gesamten Betriebskosten verwenden können.

Wenn Sie zur Energieverwaltung Ihres Notebooks Hilfe benötigen, drücken Sie die Taste F1 für die Windows Hilfe.

13.1. Energiespartipps

• Über die Einstellungen in den Energieoptionen konnen Sie die Energieverwaltung Ihres Computers optimieren.
• Soll der Computer über einen längeren Zeitraum nicht verwendet werden, trennen Sie in jedem Fall die Stromzufuhr, damit keine Energie verbraucht wird. Ziehen Sie dazu den Netzstecker.

Dank der Energieverwaltungsfunktion kann das Gerät, wenn es für eine gewisse Zeit nicht benutzt wurde, in den Energiespar- bzw. Ruhemodus wechseln.

Damit these Energiesparpotenzial genutzt werden kann, wurde die Energieverwaltungsfunktion so voreingestellt, dass sich das System bei Betrieb mit einem Netzadapter wie folgt verhält:

• Abschalten des Bildschirms nach 10 Minuten
• Wechseln in den Energiesparmodus nach 30 Minuten

bei Akkubetrieb wie folgt verhält:

• Abschalten des Bildschirms nach 5 Minuten
• Wechseln in den Energiesparmodus nach 15 Minuten

Durch Drücken des Ein-/Ausschalters wird der Energiesparmodus beendet.

14. Display

14.1. Öffnen und Schlieben des Displays

Das Display wird durch die spezielle Konstruktion der Displayscharniere verschlüssen, so dass eine zusätzliche Verriegelung nicht erforderlich ist.

Zum Öffnen klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Position auf.

HINWEIS!

Beschädigungsgefahr!

Gewaltsames Aufklappen des Displays kann zu Beschädigungen am Gerät führen.

Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest.

Dem Schlieben und Öffnen des Displays können über die Einstellungen -> System -> Netzbetrieb und Energiesparen unterschiedliche Funktionen wie z. B. Energie sparen, Ruhezustand und Herunterfahren zugewiesen werden.

14.2. Touchdisplay

Ihr Gerät wird mit einem berührungsempfindlichen Bildschirm ausgeliefert.

Um eine optimale Benutzung zu gewährleisten, sollen den Sie folgende Hinweise unbedingt beachten:

HINWEIS!

Beschädigungsgefahr!

Unsachgemäß Umgang kann zu Beschädigungen am Bildschirm führen.

Berühren Sie den Bildschirm nicht mit spitzen oder scharfkantigen Gegenstände, um Beschädigungen zu vermeiden.
- Verwenden Sie ausschließlich einen Finger oder einen speziellen Eingabestift für Touchdisplays.

14.3. Anschluss eines externen Monitors

Das Notebook verfügt über einen Mini HDMI-Anschluss für einen externen Monitor.

Fahren Sie Ihr Notebook ordnungsgemäß herunter.

Schlieben Sie das Signalkabel des externen Monitors (nicht im Lieferumfang enthalten) an die Mini HDMI-Buchse des Notebooks an. Einen weiteren Monitor konnen Sie über den USB 3.1-Anschluss (Typ C) mit DisplayPort-Funktion anschlieben. Beachten Sie, dass Sie hier einen entsprchenden Adapter verwenden müssen (nicht im Lieferumfang enthalten).
Verbinden Sie den externen Monitor mit dem Stromnetz und schalten Sie ihn ein.
Schalten Sie nun Ihr Notebook ein.

15. Dateneingabe

15.1.Tastatur

Durch Doppelbelegung einiger Tasten steht Ihnen der gleiche Funktionsumfang wie bei einer herkömmlichen Windows-Tastatur zur Verfügung. Einige Funktionen werden mit Hilfe der für Notebooks typischen Fn-Taste eingegeben.

15.1.1.NotebookspezifischeTastenkombinationen

	Beschreibung
Fn + ESC	Sleep Nach Drücken dieser Tastenkombination befindet sich das Note-book im Energiesparmodus.
Fn + F1	Dunkler Verringert die Helligkeit des Displays
Fn + F2	Heller Erhöht die Helligkeit des Displays.
Fn + F3	Anzeige Schaltet die Bildschirmanzeige zwischen LCD, externem Display und gleichzeitiger Anzeige um.
Fn + F4	Stummschaltung Schaltet die Tonwiedergabe ein oder aus.
Fn + F5	Leiser Verringert die Lautstärke der Tonwiedergabe
Fn + F6	Lauter Erhöht die Lautstärke der Tonwiedergabe.
Fn + F7	Touchpad Schaltet das Touchpad ein oder aus.
Fn + F8 Einlagen
Fn + F9 Drucken
Fn + F10	Num Lock - Ziffernblock Mit dieser Tastenkombination aktivieren bzw. deaktivieren Sie den Ziffernblock.
Fn + F11	Scroll-Lock „Rollen“ Mit dieser Tastenkombination aktivieren bzw. deaktivieren Sie die Funktion „Rollen“. Wird in den meisten Anwendungsprogrammen benutzt, um über den Bildschirm zu rollen, ohne den Cursor bewegen zu müssen.
Fn + F12	Wiedergabe / Pause-Funktion für bestimmte Anwendungsprogramme.

15.2.Touchpad

HINWEIS!

Beschädigungsgefahr!

Bei Verwendung von nicht geeigneten Gegenständen zur Steuerung des Gerätes kann das Touchpad dauerhaft beschädigt werden.

Benutzen Sie keine Kugelschreiber oder anderen Gegenstände, da dies zu einem Defekt Ihr's Touchpads führen können.

16. Soundsystem

Ihr Notebook ist mit einem High Definition Audiosystem mit 2 Lautsprechern (Dolby^TM) ausgestattet. Über die Dolby Applikation konnen persönliche Einstellungen vorgenommen werden. Dies gewährleistet eine optimale Unterstützung für alle gängigen Programme und Spiele.

16.1.ExterneAudioverbindungen

Ihr Notebook verfügt über eingebaute Stereo-Lautsprecher, so dass Sie stets ohne zusätzliche Geräte Klänge wiedergeben konnen. Die Benutzung der externen Anschlüsse gibt Ihnen eine gute Möglichkeit, Ihr Notebook mit externen Geräten zu verstehen. Mit Hilfe der Tastenkombination Fn+F5 und Fn+F6 haben Sie die Moglichkeit, die Lautstärke zu regulieren. Mit einem Rechtsklick auf das Lautsprecher-symbol in der Taskleiste konnen Sie die Einstellungen verändern.

WARNING!

Hörschädigung!

Zu große Lautstärke bei der Verwendung von Ohrhörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssysteme erzeugt übermaßigen Schalldruck und kann zur Schädigung oder zum Verlust des Hörsinns führen.

• Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
  Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

17. Netzwerkbetrieb

17.1. Wireless LAN (Funk-Netzwerk)

These Funktion ermittelicht es Ihnen, über Funk eine Netzwerkverbindung zu einer entsprechenden Gegenstelle aufzubauen. Lesen Sie die erforderlichen Voraussetzungen. Die Wireless LAN- Funktion kann über das Icon rechts in der Taskleiste ein bzw. ausgeschaltet werden und ist ab Werk aktiviert.

17.1.1. Eingeschränkter Gebrauch

Schalten Sie das Produkt unbedingt in folgenden Situationen aus:

• in Krankenhäusern, Kliniken oder anderen Gesundheitszentren und an allen Orten in unmittelbarer Höhe medizinischer Geräte,
• an allen Orten, an denen Explosionsgefahr besteht (z. B. Tankstellen; in staubhaltiger Umgebung, z. B. mit Metallstaub),
• an Orten, an denen es vorgeschreiben ist, funkgesteuerte Geräte abzuschalten, z. B. auf Großbaustellen oder an Orten mit Sprengungsarbeiten.

WARNING!

Gefahr durch Funksignale und elektron magnetische Strahlung!

Funksignale und elektromagnetische Strahlung konnen die Funktionsfähigkeit von empfindlichen elektronischen Geräten, z. B. Herzschrittmachern oder implantierten Kardiowerter-Defibrillatoren beeinflussen.

• Halten Sie das Produkt mindestens 20 cm von diesen Geräten fern, weil die Funktionstüchtigkeit durch Funksignale und elektromagnetische Strahlung be einflusst werden kann.

Die ausgesandten Funkwellen können bei Hörgeräten Interferenzen verursuchen.

17.1.2. Datensicherheit

Der Hersteller haftet nicht für Datenverlust durch ungesicherten Zugriff Dritter.

Sichern Sie Ihr WLAN-Netz durch eine geeignete Verschlussung, so dass ein Zugriff Dritter auf ihre Daten ausgeschlossen ist.

17.1.3. Voraussetzungen

Als Gegenstelle kann man einen sog. Access Point benutzen. Ein Access Point ist ein Funkübertragungsgerät, das mit ihrem Notebook kommuniziert und den Zugriff auf das angeschlossene Netzwerk steuert.

WLAN Access Points sind*häufig inGroßraumbüros,Flughäfen,Bahnhofen,Universitäten oder Internet-Cafés zu finden. Sie bieten Zugriff auf eigene Dienste und Netzwerke oder das Internet.

Meist sind Zugangsberechtigungen erforderlich, die i. d. R. kostenpflichtig sind. Oftfindet man Access Points mit integriertem DSL-Modem. Diese sog. Router stellen dieVerbindung zumvorhandenen DSL-Internetanschluss und dem Wireless LAN her.

Es kann auch ohne Access Point eine Verbindung zu einem anderen Endgerät mit Wireless LAN-Funktionalität hergestellt werden. Allerdings limitiert sich das Netzwerk ohne Router auf die direkt verbundenen Geräte.

Wird eine Verschlussung bei der Übertragung benutzt, muss diese bei allen Geräten nach dem gleichen Verfahren und den gleichen Einstellungen arbeiten. Die Verschlussung ist ein Verfahren, um das Netzwerk vor unbefugtem Zugriff zu schützen.

Die Übertragungsgeschwindigkeit kann je nach Entfernung und Auslastung der Gegenstelle variieren.

17.2. Bluetooth®

Die Bluetooth-Technologie dient dazu, kurze Entfernungen drahtlos zu überbrücken. Bluetooth-Geräte übertragen Daten per Funk, so dass Computer, Mobiltelefon, Drucker, Tastaturen, Mäuse und andere Geräte ohne Kabel miteinanderCOMMUNIZIEREN küssen.

Die Datenübertragungsgeschwindigkeit der Bluetooth-Drahtlostechnologie kann je nach Gerät oder Umgebungsfaktoren unterschiedlich sein. Mit einem Bluetooth-Gerät können Daten durch Wände, Jackantaschen und Aktantaschen übertragen werden. Die Übertragung zwischen Bluetooth-Geräten erfolgt mit der Hochfrequenz von 2,4 Gigahertz (GHz).

Betreiben Sie die Bluetooth-Funktion nicht an Orten, in denen funkempfindliche Geräte stehen (Bsp.: Krankenhäuser etc.). Ist nicht sicherge-stellt, dass keine Beeinträchtigung oder Störung dieser Geräte besteht, deaktivieren Sie diese Option.

17.3. Flugzeugmodus

Über den Flugmodus werden alle Funkverbindungen (z. B. WLAN, Bluetooth®) deaktiviert. Standardmäßig ist der Flugzeugmodus deaktiviert, damit stehen alle Funkverbindungen zur Verfügung.

18. microSD-Kartenleser

Speicherkarten sind Medien, die z. B. im Bereich der digitalen Fotografia eingesetzt werden.

18.1. Speicherkarte einlagen

NL

FR

DE

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßes Einlagen der Speicherkarte kann zu Beschädigungen am Gerät führen.

Schieben Sie die Speicherkarte nur mit den Kontakten nach unter in den Kartenschacht.

Schieber Ben Sie die Karte gegen die Feder in den Schacht, bis die Karte einrastet.

18.2. Speicherkarte entfernen

Um die Karte zu entfernen, drücken Sie diese zunachst in den Anschluss hinein, um die Sicherung zu losen.
Ziehen Sie nun die Karte aus dem Schacht und lagern Sie diese fachgerecht.

Speicherkarten sind Verbrauchsartikel und müssen nach längerem Gebrauch ausgetaucht werden.

Informationen zum Schreibschutz ihrer Speicherkarte entnehmen Sie ggf. der dazugehörigen Bedienungsanleitung.

Denken Sie daran, ihre geöffneten Dateienrechtzeitig zu sichern, um eventuellen Datenverlust zu vermeiden.

19. USB-Anschluss

Der Universal Serial Bus ist ein Standard für den Anschluss von Eingabegeräten, Scannern und weiteren Peripheriegeräten. Die USB 3.1 Anschlüsse sind vollständig abwärtskompatibel.

Achten Sie darauf, dass der Stecker und die Buchse/genau zusammen passen, um eine Beschädigung der Kontakte zu vermeiden. Durch die Anordnung der Kontakte passt der Stecker nur in einer Position in die Buchse (Ausnahme: USB Typ C).

Schreiben Sie ihre USB-Geräte möglichst immer an dem Anschluss an, an dem sie installiert wurden. Andernfalls erhalten Geräte eine neue ID und eine Nachinstallation der Treiber ist erforderlich.

20. Schacht für Flash-Speichererweiterung

Ihr Notebook ist mit einem Schacht für eine Flash-Speichererweiterung ausgestattet.

20.1. Sicherheitshinweise

• Schalten Sie Ihr Notebook aus, bevor Sie die Abdeckung entnehmen.
• Lassen Sie Ihr Notebook nicht unbeaufsichtigt ohne die Abdeckung der Flash-Speichererweiterung liegen, damit keine Gegenstände in den offenen Schacht fallen und das Notebook dadurch beschädigt wird.
• Stellen Sie nach dem Einbau sicher, dass die Abdeckung wieder richtig eingesetzt ist.

20.2. Einsetzen der Flash-Speichererweiterung

Gehen Sie wie folgt vor:
Schalten Sie das Notebook aus, indem Sie es ordnungsgemäß herunterfahren.
Drehen Sie das Notebook um und legen Sie es auf eine stabile und ebene Unterlage, um Stürze des Notebooks zu vermeiden.
Entfernen Sie die gekennzeichene Schraube an der Unterseite des Notebooks und entfernen Sie die Abdeckung der Flash-Speichererweiterung.
Entfernen Sie die Schraube in dem Schacht.
Schieben Sie die Flash-Speichererweiterung mit den Kontakten nach rechts zeigend in den Schacht und fixieren Sie diese wieder mit der zuvor entfernten Schraube.
- Setzen Sie die Abdeckung wieder ein und schrauben Sie diese fest.

Der zusätzliche Speicher wird von dem Betriebssystem erkannt und eingbunden, sofern diese bereits formatiert ist oder Daten enthalt.

Bei Einrichtungsproblemen des zusätzlichen Speichers,lesen Sie das Kapitel „FAQ - Häufiggestellte Fragen".

20.3. Entfern der Flash-Speichererweiterung

Gehen Sie wie folgt vor:

Schalten Sie das Notebook aus, indem Sie es ordnungsgemäß herunterfahren.
Drehen Sie das Notebook um und legen Sie es auf eine stabile und ebene Unterlage, um Stürze des Notebooks zu vermeiden.
Entfernen Sie die gekennzeichene Schraube an der Unterseite des Notebooks, haben Sie die Abdeckung mit dem Fingernagel an und entfernen Sie diese.
Entfernen Sie die Schraube in dem Schacht und entnahmen Sie die Flash-Speichererweiterung.
Fixieren Sie die zuvor entnommene Schraube wieder in dem Schacht, damit sie nicht verlorengeht.
Setzen Sie die Abdeckung wieder ein und schrauben Sie diese fest.

21. Notebook sichern

21.1.Einschaltkennwort

Sie können Ihr Notebook mit einem Einschaltkennwort gegen unbefugte Benutzung schützen. Beim Einsatzen des Notebooks erscheint dann eine Aufforderung zur Ungabe des Kennwortes auf dem Bildschirm. Das Kennwort wird in der UEFI-Einstellungeingerichtet.

HINWEIS!

Beschädigungsgefahr!

Beachten Sie, dass hier nur sehr erfolhre Anwender Änderungen durchführten sollenen, da Änderungen in der UEFI-Einstellung Auswirkungen auf den stabilen Betrieb des Notebooks haben können.

Bewahren Sie Ihr Kennwort an einem sicheren Ort auf. Wenn Sie Ihr Kennwort vergessen, haben Sie keine Möglichkeit, diesen zu Löschen. Wenden Sie sich in thisem Falle an ihren Kundendienst.

Sie können auch die Sicherheitsoption von Windows® nutzen, um ihre Daten vor unbefugtem Zugriff zu schätzen.

22. Notebook in den Auslieferungszustand zurücksetzen

Sollte Ihr System einmal nicht mehr ordnungsgemäß reagieren und eine Wiederherstellung des Systems notwendig sein, nutzen Sie die Windows eigenen Wiederherstellungsoptionen.

HINWEIS!

Beschädigungsgefahr!

Ein leerer Akku während der Wiederherstellung kann ggf. Datenverluste oder die Beschädigung des Systems verursichen.

Schließen Sie zur Wiederherstellung des Systems unbedingt den Netzadapter an, da die Wiederherstellung mehrere Stunden dauern kann.

22.1. Systemwiederherstellung mit Windows Wiederherstellungsoptionen

Falls bei ihrer Gerät Probleme auftreten, können Sie es auffrischen oder zusücksetzen. Beim Auffrischen des Gerätes wird Windows neu installiert. Ihr persönlichen Dateien und Einstellungen werden beibehalten.

Beim Zurücksetzen des Gerätes wird Windows erneut installiert. Ihr Dateien, Einstellungen und Apps werden mit Ausnahme der auf dem Gerät vorinstallierten Apps jedoch gelöscht.

Sollte das Notebook dreimal wichtinerander nicht ordnungsgemäß gestartet sein, erscheint automatisch das Windows Wiederherstellungsmenu.

22.1.1. So frischen Sie Ihr Notebook auf

Offnen Sie das Startmenu.
Wahlen Sie die App Einstellungen aus der Liste aus.
Tippen oder klichen Sie auf Update und Sicherheit.
Tippen oder klichen Sie auf den Menüpunkt Wiederherstellung.
Tippen oder klichen Sie auf Los geleht's.
Es öffnet sich ein Auswahlfenster, wahren Sie hier die Wiederherstellungsoption Eigene Dateien gehalten, um den PC aufzufrischen.

22.1.2. So setzen Sie Ihr Notebook zusück

Offnen Sie das Startmenu.

Wahlen Sie die App Einstellungen aus der Liste aus.
Tippen oder klichen Sie auf Update und Sicherheit.
Tippen oder klichen Sie auf den Menüpunkt Wiederherstellung.

Tippen oder klichen Sie auf Los geleht's.

Es öffnet sich ein Auswahlfenster, wahren Sie hier die Wiederherstellungsoption Alles entfernen, um Windows komplett neu zu installieren.

HINWEIS!

Datumverlust!

Durch das Zurücksetzen Ihres Notebooks werden ähnliche auf dem Notebook gespeicherten Daten gelöscht.

Sichern Sie ihre Daten bevor Sie das Notebook zurücksetzen.

Führer Sie jeder Art der Wiederherstellung nur mit angeschlossen Netzteil durch.

Wenn Sie das Windows Password Ihres Gerätes vergessen haben, können Sie das Notebook auch durch einen Neustart vom Anmeldebildschirm aus zurücksetzen.

Halten Sie dazu im Anmeldebildschirm die Umschalttaste gedrückt und wahlen Sie dann Ein/Aus > Neustart unten rechts aus. Wahlen Sie nach dem Neustart des Gerätes Problembehandlung > Dessen PC zurücksetzen aus.

23. UEFI-Einstellung

In der UEFI-Einstellung (Hardware Basis-Konfiguration Ihres Systems) haben Sie vielfältige Einstellungsmöglichkeiten zum Betrieb Ihres Notebooks. Beispielsweise können Sie die Betriebsweise der Schnittstellen, die Sicherheitsmerkmale oder die Verwaltung der Stromversorgung ändern. Das Notebook ist bereits ab Werk so eingestellt, dass ein optimaler Betrieb gewährleistet ist.

HINWEIS!

Datumverlust!

Das Notebook ist bereits ab Werk so eingestellt, dass ein optimaler Betrieb gewährleistet ist. Veränderungen können den stabilen und sicheren Betrieb des Systems beeinflussen.

Änderungen)dürfen nur von Fachpersonen oder sehr erfahrenen Anwendern durchgeführt werden.

23.1. Ausführden der UEFI-Einstellung

Sie können das Konfigurationsprogramm nur kurz nach dem Systemstart ausführten. Wenn das Notebook bereits gestartet ist, schalten Sie es ab und starten es erneut.

Drucken Sie die F2 Funktionstaste, um die UEFI-Einstellung zu starten.

24. FAQ - Häufiggestellte Fragen

Wie aktiviere ich Windows?

• Windows® aktiviert sich automatisch, sobald eine Internetverbindung hergestellt wird.

Die Uhrzeit ist nicht korrekt.

Klichen Sie mit der rechten Maustaste auf die Uhr in der rechten unteren Ecken Ihres Bildschirms und klichen danach auf „Datum/Uhrzeit ändern".
In dem sich neu offenenden Fenster konnen Sie die Uhrzeit und ggf. auch die Zeitzone anpassen.

Wann empfeht sich die Wiederherstellung des Auslieferungszustandes?

• Diese Methode sollte nur als letzte Lösung gewählt werden. Lesen Sie im Kapitel Systemwiederherstellung, welche Alternativen sich anbieten.

Wie erstelle ich eine Daten Sicherung?

• Sichern Sie ihre Daten auf externen Medien. Wenn Sie zur Datenversicherung Hilfebenöttigen, drücken Sie die Taste F1 für die Windows Hilfe.

Warum muss ich mein USB-Gerät erneut installieren, obwohl ich dies bereits getan haben?

• Wird das Gerät nicht am gleichen USB-Anschluss betrieben, an dem es installiert worden ist, erhält es automatisch eine neue Kennung. Das Betriebssystem behandelt es dann wie ein neues Gerät und die Treiber müssen ggf. neu installiert werden.
• Verwenden Sie den installierten Treiber oder schließen Sie das Gerät an dem Anschluss an, an dem es installiert wurde.

Das Notebook schaltet sich nicht ein.

Befindet sich das Notebook im Akkubetrieb, schreiben Sie das Notebook an den Netzadapter an und vergewissern Sie sich, dass der Akku geladen ist bzw. wird.
- Wenn Sie das Notebook bereits mit Netzadapter betreiben, trennen Sie den Netzadapter von der Steckdose und schlieben Sie zum Test z. B. eine Lampe an dieselbe Steckdose an. Funktioniert die Lampe auch nicht, Fragen Sie einen Elektriker um Rat.

Der Bildschirm ist schwarz.

• Dieser Fehler kann entsprechende Ursachen haben:

Die Betriebsanzeige (Ein-/Ausschalter) leuchtet nicht und das Notebook befindet sich im Ruhezustand.

Lösung:

Betätigen Sie den Ein-/Ausschalter.

Das Notebook schaltet sich während des Betriebs aus.

Der Akku konnte leer sein. Schreiben Sie das Notebook über den Netzadapter an und laden Sie den Akku auf.

Das Notebook lässt sich nicht einschalten.

Betreiben Sie das Notebook über den Akku, überprüfen Sie, ob dieser geladen ist.

Die WLAN-/Bluetooth-Verbindungen Funktionieren nicht.

Überprüfen Sie, ob der Flugzeugmodus ausgeschaltet ist.

Das Touchpad ist ohne Funktion.

Um das Touchpad zu aktivieren, drucken Sie die Tastenkombination Fn+F7.

Apps (z.B. Wetter App) können nicht als Live Kachel dargestellt werden.

Überprüfen Sie das Datum, die Zeitzone und die Uhrzeit.

Problem bei der Erkennung einer weiteren Festplatte (Flash Speicher).

Sollten Sie Ihr Gerät um eine zusätzliche Festplatte ergänzen, ist es möglich, dass diese unter Windows nicht sofort sightbar ist. Sollte dies der Fall sein, gehen Sie wie folgt vor:

Machen Sie einen Rechtsklick auf den Startbutton.
- Machen Sie einen Linksklick auf Datenträgerverwaltung und bestätigten Sie das Fenster, was sich nun öffnet, mit OK.
Maximieren Sie das{nachste Fenster zum besseren Bearbeiten.

Im unteren Teil des Fensters ① sehen Sie nun die zusätzliche Festplatte.

▶ Klichen Sie mit der rechten Maustaste in den oben markierten Bereich ①.
Wahlen Sie die erstige angezeigte Option aus und bestätigten Sie diese mit einem linken Mausklick.
- Klichen Sie nun solange auf Weiter bis Beenden erscheint und bestätigen Sie. Nach weniger Sekunden ist die Festplatte im Windows Explorer sightbar und stehen Ohnen zur Verfügung.

Bei Fragen zum Betriebssystem nutzen Sie die systemeigene Hilfefunktion durch Drucken der Taste F1 oder die Internetseite www.microsoft.com.

25. Kundendienst

25.1. Erste Hilfe bei Hardwareproblemen

Fehlfungtionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ohnen hiermit einen Leitfaden an die Hand geben, um das Problem zu losen.

Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, halten wir Ihnern gern weiter. Rufen Sie uns an!

25.2. Lokalisieren der Ursache

Beginnen Sie mit einer sorgfälligen Sichtprüfung aller Kabelverbindungen. Wenn das Notebook an Peripheriegeräte angeschlossen ist, überprüfen Sie auch hier die Steckverbindungen aller Kabel.

25.3. Benötigen Sie weitere Unterstützung?

Wenn Sieriotz der Vorschlage im vorangegangenen Abschnitt immer noch Probleme haben, behmen Sie Kontakt mit ihrer Hotline auf oder wenden Sie sich an www.medion.de. Wir werden Ihnen weiterhelfen.

Bevor Sie sich jedoch an Ihr Technologie Center wenden, bereits den Sie folgende Daten vor:

• Haben Sie Erweiterungen oder Änderungen an der Ausgangskonfiguration vorgenommen?
  Was fur zusätzliche Peripheriegerate nutzen Sie?
• Welche Meldungen, wenn überhaupt, erschinen?
• Welche Software wurde beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

25.4. Treiberunterstützung

Das System ist mit den installierten Treibern in unseren Testlabors ausgiebig und erfolgreich getestet worden. In der Computerbranche ist es jedoch üblich, dass die Treiber von Zeit zu Zeit aktualisiert werden. Dies kommt dazu, dass sich z. B. eventuelle Kompatibilitatsprobleme zu anderen, noch nicht getesteten Komponenten (Programme, Geräte) ergeben haben.

Bei kritischen bzw. sicherheitsrelevanten Updates werden die Treiber automatisch geladen und installiert, sofern das Gerät mit dem Internet verbunden ist.

Die sog. optionalen Treiber Updates können manuell über die Windows Update Funktion geladen und installiert werden.

Aktuelle Treiber findsie auch auf unserer Homepage unter http://www.medion.de.

Wenden Sie sich an die Service-Adresse des Landes, in dem das Gerät erworben wurde.

25.5. Transport

Beachten Sie folgende Hinweise, wenn Sie das Notebook transportieren wollen:

Schalten Sie das Notebook aus.

Warten Sie nach einem Transport des Notebooks solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großener Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Notebooks kommt, die einen elektrischen Kurzschluss verursichen kann.
Verwenden Sie stets eine Notebook-Tragetasche, um das Notebook vor Schmutz, Feuchtigkeit, Erschüttterungen und Kratzern zu schützen.
Benutzen Sie für den Versand Ihres Notebooks stets die originale Kartonage und halten Sie sich von Ihr Transportunternehmen diesbezüglich beraten.
Laden Sie ihren Akku vor Antritt längerer Reisen unbedingt voll auf und vergessen Sie nicht, den Netzadapter mitzunehmen.
Erkundigen Sie sich vor einer Reise über die am Zielort vorhandene Strom- und Kommunikationsversorgung.
Erwerben Sie vor dem Reiseantritt bei Bedarf die erforderlichen Adapter für Strom.
- Wenn Sie die Handgepäckkontrolle am Flughafen passieren, ist es empfehlenswert, dass Sie das Notebook und alle magnetischen Speichermedien (z. B. externe Festplatten) durch die Röntgenanlage (die Vorrichtung, auf der Sie ihre Taschen abstellen) schicken. Vermeiden Sie den Magnetdetektor (die Konstruktion, durch die Sie gehen) oder den Magnetstab (das Handgerät des Sicherheitspersonals), da dies u. U. Ihr Daten zerstären können.

25.6. Reinigung und Wartung

WARNING! Stromschlaggefahr!

Bei geöffnetem Gehäuse und bei Berührung von in dem Gerät befindlichen Teilen besteht Lebensgefahr durch elektrischen Schlag!

• Öffnen Sie nicht das Gehäuse des Notebooks. Es enthalt keine zu wartenden Teile. Ziehen Sie vor dem Reinigen immer den Netzadapter und alle Verbindungskabel!

Die Lebensdauer des Notebooks konnen Sie durch folgende Maßnahmen verlangern:

Reinigen Sie das Notebook nur mit einem nebelfeuchten, fusselfreien Tuch.

Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
Reinigen Sie das Display und das Touchpad mit speziellen Reinigungsmitteln (z. B. Glasreiniger).
Um Schäden am Gerät zu vermeiden, dürfen keinesfalls Flüssigkeiten ins Geräteinnere gelangen.
- Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.

HINWEIS!

Beschädigungsgefahr!

Die Steckkontakte keinesfalls mit Wasser in Berührung bringen, um Beschädigungen zu vermeiden.

Sollte dies Dennoch passieren, sind die Steckkontakte vor der nachsten Verwendung unbedingt trocken zu reiben.

25.7. Lagerung bei Nichtbenutzung

Wenn Sie das Notebook für einen längeren Zeitraum nicht benutzen, lagern Sie es an einen trockenen, kühlen Ort und achten Sie daraufuf, dass das Gerät vor Staub und extremen Temperaturschwankungen geschützt ist.

Führten Sie einmal monatlich einen kompletten Entlade- bzw. Ladezyklus durch. Somit wird verhindert, dass der Akku vollständig entladen und dauerhaft beschädigt/nicht mehr geladen werden kann.
Entfernen Sie alle Medien aus den USB Steckplatzzen und dem Kartenleser.
Entfernen Sie alle Kabel und angeschlossenen Peripheriegeräte.

Wir empfehlen für die Lagerung bei Nichtbenutzung des Notebooks die Verwendung einer Tasche, um das Gerät vor Staub und Verschmutzung zu schützen.

25.7.1. Automatische Sicherung des Akkus

HINWEIS!

Datumverlust!

Unbeabsichtigte oder zufällige Veränderungen der UEFI-Einstellungen können den stabilen und sicheren Betrieb des Systems beeinflussen.

Änderungen dürfen nur von Fachpersonen oder sehr erfahrenen Anwendern durchgeführt werden.

Wenn Sie ihr Notebook für eine längerere Zeit (z. B. eine Urlaubsreise) nicht nutzen können, aktivieren Sie die automatische Sicherung des Akkus manuell im UEFI Ihr ges Gerätes. So schützen Sie den Akku vor einer Tiefenentladung.

Im UEFI finden sie die Option Ship Mode unter dem Menüpunkt Save and Exit.
Wahlen Sie die Option Ship Mode mit den Pfeiltasten an und bestätigen Sie die Auswahl mit Enter.
Bestätigen Sie den nun folgenden Warnhinweis ebenfalls mit Enter undziehen den Netzstecker vom Notebook ab.

Das Notebook fahrht herunter und befindet sich nun im Transportmodus. Lesen Sie hierzu auch das Kapitel „Transportmodus".

26. Auf-/Umrüstung und Reparatur

Überlassen Sie die Auf- oder Umrüstung Ihres Notebooks ausschließlich qualifiziertem Fach personal. Sollten Sie nicht über die notwendige Qualifikation verfügen, beauftragen Sie einen ent sprechen den Service-Techniker. Wenden Sie sich an ihren Kundendienst, wenn Sie technische Probleme mit ihrem Notebook haben.

Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere autorisierten Servicepartner.

26.1. Hinweise für den Servicetechniker

Das Öffnen des Notebook-Gehäuses sowie die Auf- und Umrüstung Ihres Notebooks ist nur Service-Technikern vorbehalten.
Verwenden Sie nur Originalersatzteile.
Ziehen Sie vor dem Öffnen des Gehäuses alle Strom- und Anschlusskabel. Wird das Notebook vor dem Öffnen nicht vom Strom netz getrennt, besteht die Gefahr, dass Kompo nenten beschädigt werden konnten.
Interne Komponenten des Notebooks können durch elektrostatische Entladung (ESD) beschädigt werden. Führn Sie Systemerweiterungen und -veränderung sowie Reparaturen an einem ESD-Arbeitsplatz durch. Ist ein solcher Arbeitsplatz nicht vorhanden, tragen Sie eine Anti statik-Manschette oder berühren Sie ein en gut leitenden, metallischen Körper. Schäden, die durch unsachgemäß Handhabung ent stehen, werden von uns kosten pflichtig repariert.

27. Recycling und Entsorgung

Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich an ihre Verkaufsstelle oder an unseren Service.

VERPACKUNG

Das Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe, damit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführrt werden.

GERÄT (MIT EINEM EINGEBAUTEN AKKU)

Altgeräte)dürfen nicht im normalen Hausmüll entsorgt werden.

Alle Geräte, welche mit dem nebenstehende Symbol gekennzeichnet sind, entsprechend Richtlinie 2012/19/EU und sind am Ende ihrer Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Das Gerät ist mit einem integrierten Akku ausgestattet. Entsorgen Sie das Gerät am Ende seiner Lebenszeit keinesfalls über den normalen Hausmüll, sondern erkundigen Sie sich bei ihrer örtlichen Verwaltung über Wege einer umweltgerechten Entsorgung an Sammelstellen für Elektro- und Elektronikschrott.

Der Akku ist nicht entnehmbar. Geben Sie das Gerät komplett zur Entsorgung.

28. Hinweise zu Displayfehlern

28.1. Europäische Norm EN ISO 9241-307 Klasse II

Aufgrund der sehr hohen Anzahl von Transistoren und des damit verbundenen außerst komplexen Fertigungsprozesses, kann es vereinzt zu einem Ausfall oder zur tatsächlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommt.

In der Vergangenheit gab es immer wieder verschiedene Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller vollig unterschiedlich. MEDION folgt dazu für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm EN ISO 9241-307, Klasse II; welche im Folgenden kurz zusammengefasst sind.

Der Standard EN ISO 9241-307 definiert u.a. allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypeken kategorisiert. Jeder einzelnne Pixel setzt sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen.

Pixelaufbau

Pixelfehler-Type:

Typ 1: dauerhaft leuchtende Pixel (heller, weißer Punkt), obwohl nicht angesteuert. Ein weißer Pixel entsteht durch das Leuchten aller drei Subpixel.
- Typ 2: nicht leuchtende Pixel (dunkler, schwarzer Punkt), obwohl angesteuert
- Typ 3: abnormale oder defekte Subpixel der Farben Rot, Grün oder Blau (z.B. dauerhaft leuchtend mit halber Helligkeit, nicht leuchtend einer Farbe, blinkend oder flackernd, aber nicht vom Typ 1 oder 2)

Ergänzung: Cluster vom Typ3 (= Ausfall von zwei oder mehr Sub-Pixeln in einem Block von 5 x 5 Pixeln. Ein Cluster ist ein Feld von 5 x 5 Pixeln (15 x 5 Subpixeln).

EN ISO 9241-307, Fehlerklasse II

Auflösung Typ 1 Typ 2 Typ 3			Cluster Typ 1, Typ 2	Cluster Typ 3
1024 x 768 2 2 4 0 2
1280 x 800 3 3 6 0 3
1280 x 854 3 3 6 0 3
1280 x 1024 3 3 7 0 3
1366 x 768 3 3 7 0 3
1400 x 1050 3 3 8 0 3
1600 x 900 3 3 8 0 3
1920 x 1080 4 4 9 0 3
1920 x 1200 4 4 9 0 3

29. Technische Daten

Allgemein
Systemtyp E3222
Integrierte Peripheriegeräte 2 Stereo-Lautsprecher
Abmessungen (B x H x T in cm) ca.	31,5 x 1,6 x 21,5
Gewicht ca. 1,46 kg (inkl. Akku)
Installierter Arbeitssspeicher 4 GB
Speicherart DDR4 Arbeitssspeicher
Flashspeicher eMMC 64 GB
Flash-Speichererweiterung	bis zu 512 GB M.2 2280 SATA (nicht im Lieferumfang enthalten)
Prozessor Intel Pentium N5000 1,1	10 GHz, 4 Kerne
Backup-Batterie CR2032 (3V)
Displaygroße ca. 33,7 cm (13,3")
Native Displayauflösung	Full HD 1920 x 1080 Pixel

Netzadapter	Ktec, KSA-36W-120300HE
Eingangsspannung / Strom / Freqenz	100 - 240 V~, 1,0A, 50/60 Hz
Ausgangsspannung / Strom	12V——3 A
Leistungsaufnahme bei vollständig geladenem Akku mit angeschlossen Netzteil-unter maximaler Last mit ange-schlossen Netzteil	< 0,5W im Standby< 36W
Polung Hohlstecker	⊕-⊕-
Akku Ganfeng Electronics 3786128
Spannung 7,6 V
Kapazität 5400 mAh
Energie ca. 41,04 Wh
Betriebszeit	ca. 4 - 6 Stunden (abhängig von den Notebook-Einstellungen und dem Nutzungsvorhalten im Betrieb)
Umgebungsbedingungen
Temperaturen	In Betrieb: +5 °C - +30 °CNicht in Betrieb < vier Wochen: 0 °C - +60 °CNicht in Betrieb > vier Wochen:0 °C - +25 °C (empfohlen wird 20 °C ± 5 °C)
Zulässige Luftfeuchtigkeit 20 - 80 % (nicht kondensierend)
Anschlüsse	1x microSD-Kartenleser (Speicherkarten nicht im Lieferumfang enthalten) 1x USB 3.1-Anschluss (Typ C) mit DisplayPort-Funktion (nur mit entsprechen dem Adapter, nicht im Lieferumfang enthalten) 1x USB 3.1-Anschluss (Typ A) 1x USB 2.0-Anschluss 1x mini HDMI® 1x Audio-Kombi-Anschluss(Mic-in & Audio-out) (CTIA-Standard) 1x Netzadapteranschluss

29.1. Informationen zum WLAN/Bluetooth®

Frequenzbereich: 2,4 GHz/5 GHz

WLAN Standard: 802.11 a/b/g/n/ac

Verschlusselung:

WEP/WPA/WPA2

Frequenzbereich/MHz Kanal		max. Sendeleistung/ dBm
WLAN 2,4 Ghz 2400 - 2483,5 1	13 15,2
Bluetooth® 2402 - 2480 --- 2,2
WLAN 5 Ghz 5150 - 5250 36 - 48	12,44
WLAN 5 Ghz 5725 - 5875 140 -	165 9,6

Reichweite Bluetooth® (abhängig von den örtlichen Gegebenheiten)
allgemein im Freien
ca. 10 m ca. 40 m

30. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet Funktionieren, wenden Sie sich zunachst an unseren Kundenservice. Es stehen Ohnen verschiedene Wege zur Verfugung, um mit uns in Kontakt zu treten:

• In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können Dort ihre Erfahrungen austauschen und Ihr Wissen weitergeben.

Sie finden unsere Service Community unter http://community.medion.com.

• Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
• Selfstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.

Öffnungszeiten Rufnummer (Belgien)
Mo. - Fr.: 09:00 - 19:00	022006198
	Rufnummer (Luxemburg)
	34 - 20 808 664
Serviceadresse
MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland

These und vielse weitered Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/be/nl/service/start/ zum Download zur Verfugung.

Dort findsen Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

31. Impressum

Copyright © 2019

Stand: 13.11.2019

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfaltung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt beim Inverkehrbringer:

MEDION AG

Am Zehnhof 77

45307 Essen

Deutschland

Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.

32. Index

A

Akku 16

Akkubetrieb 27

Aufladen 28

Entladen 28

Anschlieben

Verkabelung 14

Anschluss eines externen Monitors .... 30

Aufstellungsord. 11

Auf-/Umrüstung 45

Auslieferungszustand 38

B

Bestimmungsgemäßer Gebrauch 6

Betriebssicherheit 9

Akku. 14

Aufstellungsord 11

Display 16

Stromversorgung. 13

Touchpad 15

Umgebungsbedingungen 12

Verkabelung 14

Betriebs- und Statusanzeigen 24

Bluetooth 34

C

Capital Lock-Großschrift 24

D

Dateneingabe

Tastatur 30

Tastenkombinationen 31

Touchpad 32

Datensicherung 17

Display 29

Externer Monitor 30

Öffnen und Schlieben 29

E

Energiespartipps 29

Energieverwaltung 29

Entsorgung 46

Ergonomie 17

Allgemein 18

Arme 18

Beine. 18

Handgelenke 18

Kopf. 19

Rucken 18

ErsteHilfebeiHardwareproblemen....42

Externe Audioverbindungen 32

F

FAQ 40

Flugzeugmodus 34

H

Hinweise fur den Servicetechniker .... 45

1

Inbetriebnahme 25

K

Kundendienst 42

L

Lizenzvertrag 26

M

Multikartenleser

Speicherkarte einlagen 35

Speicherkarte entfernen 35

N

Netzwerkbetrieb. 33

Voraussetzungen 34

Notebook sichern 37

Einschaltkennwort 37

Num Lock - Ziffernblock 24

P

Pixelfehler. 46

R

Reparatur. 45

S

Soundsystem 32

External Audioverbindungen 32

Stromversorgung 13,27

Akkubetrieb 27

Netzbetrieb 27

T

Tastatur 30

Tastenkombinationen 31

Technische Daten 48

Akku. 49

Anschlisse. 49

Display 48

Umgebungsbedingungen 49

Touchpad 32

Transport 43

Treiberunterstutzung. 42

U

UEFI-Einstellung. 37,39

USB-Anschluss. 35

W

Wireless LAN 33

MEDION B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

BE

Hotline: [phone]

Fax [phone]

UX

Hotline: [phone]

Fax [phone]

Bitte benutzen Sie das Kontaktformular unter:
