Produkttyp	Netbook (Laptop)
Marke	Medion
Modell	Akoya E6436 (MD 61600)
Abmessungen (L x B x H)	384 x 270 x 27 mm
Gewicht	Ca. 2,3 kg (mit Akku)
Bildschirm	15,6 Zoll (39,6 cm), TFT-Technologie
Bildschirmauflösung	1920 x 1080 Pixel (Full HD)
Arbeitsspeicher (RAM)	4 GB DDR4
Speicher	SSD 128 GB + HDD 1 TB
Optisches Laufwerk	DVD-Brenner
Drahtlose Konnektivität	WLAN 802.11 a/b/g/n/ac, Bluetooth
Anschlüsse	2 x USB 3.0, 2 x USB 2.0, 1 x HDMI, 1 x LAN (RJ45), 1 x Audio-Kombi
Webcam	Integriert
Akku	Lithium-Ionen, 14,52 V, 2600 mAh, 37 Wh
Netzteil	AC/DC-Adapter 100-240 V~, 50/60 Hz, Ausgang 19 V~ 2,37 A
Betriebssystem	Windows 10 (vorinstalliert)
Betriebstemperatur	5 °C bis 30 °C
Betriebsfeuchtigkeit	20 % bis 80 % (ohne Kondensation)
Pflege und Reinigung	Mit einem feuchten, fusselfreien Tuch reinigen. Keine Lösungsmittel verwenden. Vor der Reinigung Netzstecker ziehen.
Sicherheit	Kensington-Schloss, Startpasswort. Gehäuse nicht öffnen. Sicherheitshinweise für den Akku.
Ersatzteile und Reparierbarkeit	Reparaturen müssen von autorisiertem Fachpersonal durchgeführt werden. Originalteile verwenden.
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar. Garantie gemäß Bedingungen.

Häufig gestellte Fragen - Akoya E6436 (MD 61600) MEDION

Wie aktiviere ich Windows?

Windows wird automatisch aktiviert, sobald eine Internetverbindung hergestellt ist. Stellen Sie sicher, dass Sie mit dem Internet verbunden sind, damit die Aktivierung erfolgt.

Wann wird empfohlen, die Werkseinstellungen wiederherzustellen?

Die Wiederherstellung der Werkseinstellungen sollte nur als letzter Ausweg verwendet werden. Versuchen Sie zuerst, das System über PowerRecover oder die Wiederherstellungsoptionen von Windows zu aktualisieren.

Wie führe ich eine Datensicherung durch?

Verwenden Sie ein externes Medium (USB-Festplatte, USB-Stick) zur Sicherung Ihrer Dateien. Unter Windows können Sie das Tool Sicherung und Wiederherstellung verwenden oder Ihre Dateien manuell kopieren. Führen Sie regelmäßige Sicherungen durch.

Warum wird mein USB-Gerät bei jedem Anschließen neu installiert?

Wenn Sie das Gerät an einen anderen USB-Anschluss anschließen, betrachtet Windows es als neues Gerät. Verwenden Sie immer denselben USB-Anschluss, um eine Neuinstallation zu vermeiden.

Der Computer lässt sich nicht einschalten, was tun?

Überprüfen Sie, ob der Akku geladen oder das Netzteil angeschlossen ist. Testen Sie die Steckdose. Wenn der Computer immer noch nicht startet, wenden Sie sich an den Kundendienst.

Der Bildschirm bleibt schwarz, was tun?

Mehrere mögliche Ursachen: Der Computer befindet sich im Ruhezustand (drücken Sie den Netzschalter), die Hintergrundbeleuchtung ist deaktiviert (drücken Sie Fn+F7), oder der Energiesparmodus. Drücken Sie den Netzschalter oder eine Taste, um den Bildschirm zu reaktivieren.

Der Computer schaltet sich während des Betriebs aus, warum?

Dies kann an einem entladenen Akku liegen. Schließen Sie den Computer an das Stromnetz an. Wenn das Problem weiterhin besteht, kann der Akku defekt sein. Kontaktieren Sie den Kundendienst.

Das Touchpad funktioniert nicht, wie aktiviere ich es?

Verwenden Sie die Tastenkombination Fn+F9, um das Touchpad zu aktivieren oder zu deaktivieren. Stellen Sie sicher, dass es in den Windows-Einstellungen nicht deaktiviert ist.

Wie aktiviere oder deaktiviere ich den Flugmodus?

Verwenden Sie die Tastenkombination Fn+F2, um den Flugmodus zu aktivieren/deaktivieren. Sie können dies auch über das Windows-Benachrichtigungscenter tun.

Wie verwende ich das Kensington-Sicherheitsschloss?

Wickeln Sie das Kabel des Schlosses um einen festen Gegenstand (Tischbein). Befestigen Sie das Schloss am Kensington-Port des Computers und drehen Sie den Schlüssel, um es zu schließen. Bewahren Sie den Schlüssel an einem sicheren Ort auf.

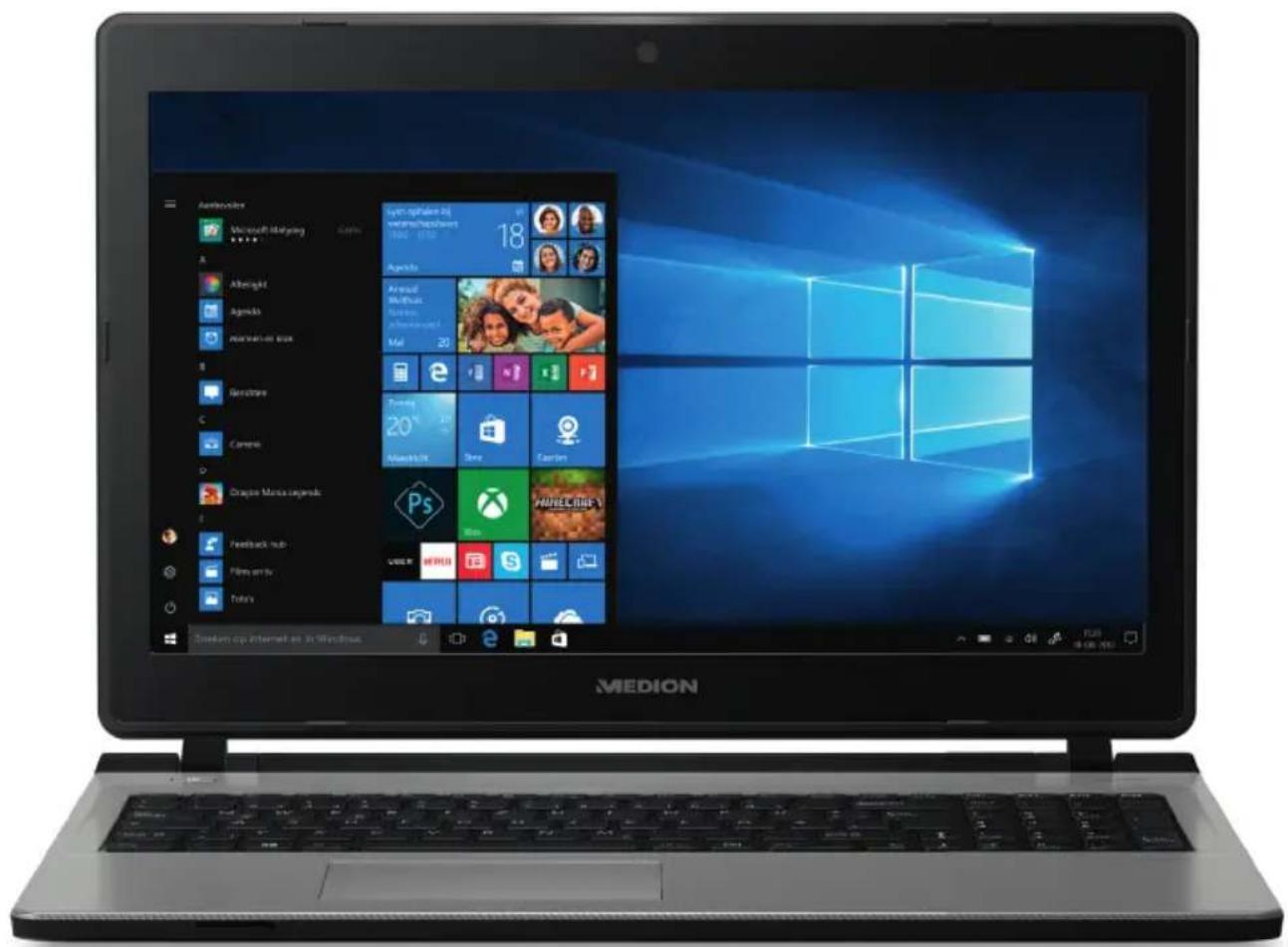

BEDIENUNGSANLEITUNG Akoya E6436 (MD 61600) MEDION

Mode d'emploi Bedienungsanleitung

39,6 cm/15,6" Notebook
MEDION® AKOYA® E6436 (MD 61100)

Inhoudsopgave

NL

13. Optische station

19.1.1. Systeemherstel starten

De WLAN-/Bluetooth verbindingen werken nicht.

Controller of de vliegtuigmodus is ingeschakeld.

27. Technische gegevens

Algemeen
Type systemd E6436
Ingebouwde randapparatuur 2 stereoluidsprekers
Afmetingen (b x d x h in mm) ca. 384 x 270 x 27
Gewicht ca. 2,3 kg (incl. accu)
Geinstallerd werkgeheugen 4 GB
Type werkgeheugen DDR4 RAM
SSD 128 GB
HDD 1 TB
Optische opslag Dvd-rewriter
Display Type ca. 39,6 cm (15,6")
Max. resolutie 1920 x 1080 pixels
AC/DC adapter FSP Group, FSP045-RECN2
Vereiste netspanning	100 - 240 V~ 50/60 Hz
AC-ingang	100 - 240 V~, 1,5A, 50/60 Hz
DC-uitgang	19 V= 2,37 A

WAARSCHUWING!

Frequentiebereik: 2,4 GHz / 5 GHz

WLAN-standard:

802.11

a/b/g/n/ac

Encryptie:

WEP/WPA/WPA2

Frequentiebereik/MHz Kanaal Max. zendvermogen/dBm
2400 - 2483,5	1- 13	19,9
BT 2402 - 2480	--	9,08
5150 - 5250 36 - 48	21,83
5250 - 5350 52 - 64	21,39
5470 -5725	100 - 140	21,67

NL

FR

DE

28. Colofon

Copyright © 2017

Systeemherstel starten

Technische gegevens 44

Aansluitingen. 45

Accu (batterij) 45

AC/DC adapter 44

Display 44

Übersicht. 4
Geräteile 6

Zu dieser Bedienungsanleitung 10

Zeichenerklarung 10
Bestimmungsgemäßer Gebrauch 11

Konformitätsinformation 12

Informationen zu Markenzeichen 13

Sicherheitshinweise 13

Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedieren 13
Betriebssicherheit 14
Niemals selbst reparieren 15
Datenscherung. 15
Aufstellungsord. 16
Umgebungsbedingungen 16
Stromversorgung 17
Verkabelung 18
Hinweise zum Akku 19
Hinweise zum Touchpad 20
Hinweise zum Display 20

Ergonomie 21

Lieferumfang 22

Betriebs- und Statusanzeigen 23

Erste Inbetriebnahme 24

Stromversorgung 25

Ein-/Ausschalter 25
Netzbetrieb 25
Genereller Umgang mit Akkus 27
Akkubetrieb 27
Energieverwaltung (Power Options) 29
Öffnen und Schließen des Displays 30
Anschluss eines externen Monitors 30

Dateneingabe 31

Tastatur 31
Touchpad 32

Optisches Laufwerk 32

Einlagen einer Disc 32
Discs abspielen / auslesen 33
Regionale Wiedergabeinformationen bei DVD 34
Themen rund um den Brenner 34

Soundsystem 35

External Audioverbindungen 35

Netzwerkbetrieb 35

Netzwerkanschluss 35
Wireless LAN (Funk-Netzwerk) 36
Bluetooth 37
Flugzeugmodus 37

Multikartenleser 38

Speicherkarte einlagen 38
Speicherkarte entfernen 38

USB-Anschluss 38

Notebook sichern 39

Einschaltkennwort 39
Kensington-Sicherheitsschloss 39

Notebook in den Auslieferungszustand zusacksetzen 39

Systemwiederherstellung mit PowerRecover 39
Systemwiederherstellung mit Windows Wiederherstellungsoptionen .....41

UEFI-Einstellung 42

Ausfuhren der UEFI-Einstellung 42

FAQ - Häufig gestellte Fragen 43

Kundendienst 45

ErsteHilfebeiHardwareproblemen 45
Lokalisieren der Ursache 45
Benötigen Sie weitere Unterstützung? 45
Treiberunterstutzung 46
Transport 46

Wartung 47

Auf-/Umrüstung und Reparatur 47

Recycling und Entsorgung 48

Europäische Norm EN ISO 9241-307 Klasse II. 49

Energy Star 50

Technische Daten 51

Informationen zum WLAN/Bluetooth 53

Impressum 54

Index 55

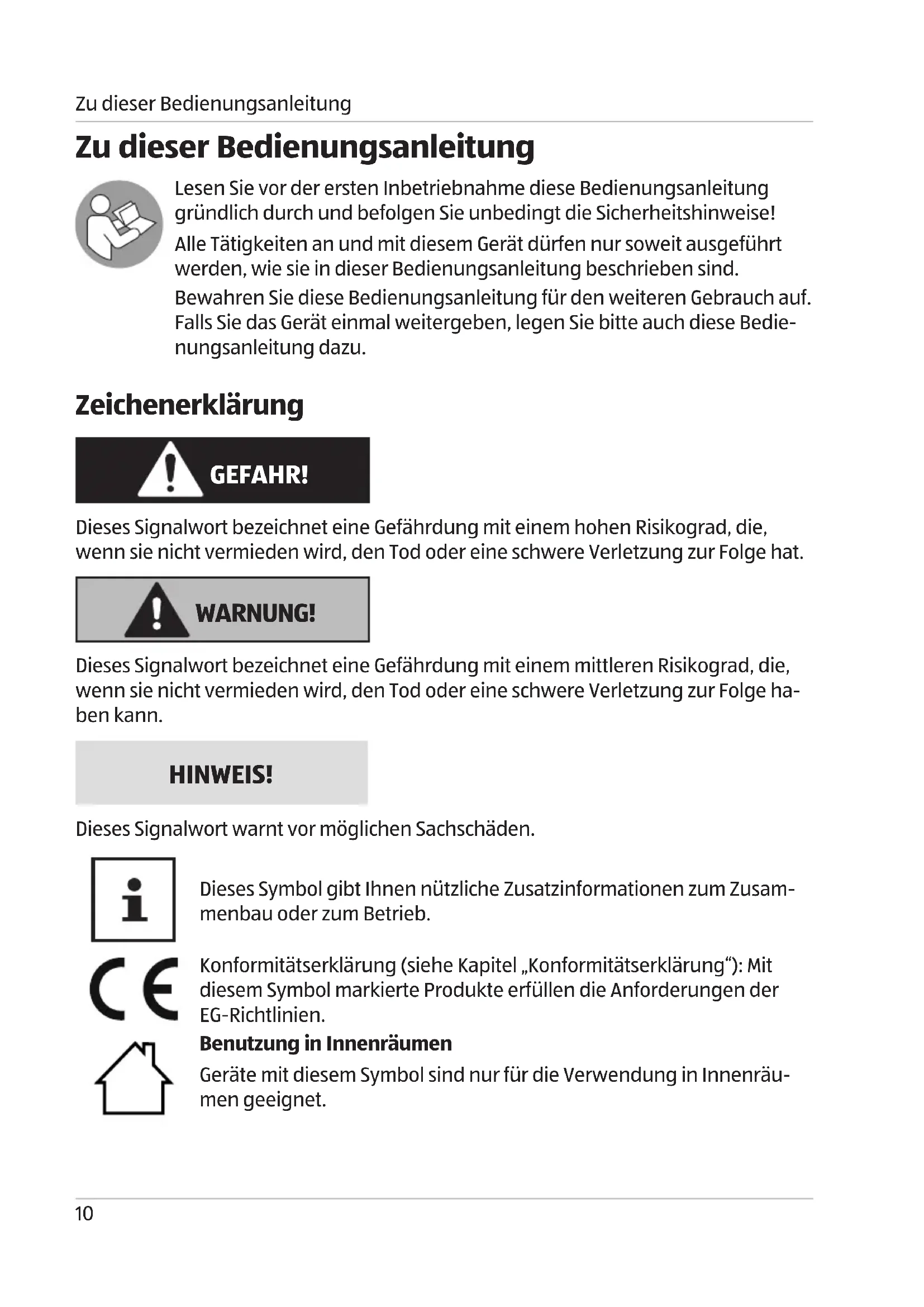

Zu dieser Bedienungsanleitung

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitshinweise!

Alle Tätigkeiten an und mit diesen Gerät)dürfen nur soweit ausgeführrt werden, wie sie in dieser Bedienungsanleitung beschreiben sind.

Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf. Falls Sie das Gerät einmal weitergeben, legen Sieitte auch diese Bedienungsanleitung dazu.

Zeichenerklarung

GEFAHR!

Dieses Signalwort bezeichnete eine Gefährung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

WARNING!

Dieses Signalwort bezeichnet eine Gefährung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ohnen nützliche Zusammenarbeitenzum Zusammenbau oder zum Betrieb.

Konformitätserklung (siehe Kapitel „Konformitätserklung“): Mit diesen Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

Benutzung in Innenräumen

Geräte mit diesen Symbol sind nur für die Verwendung in Innenräumen geeignet.

Abb. A

Abb. B

Polaritätskennzeichnung

Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polari-tat des Steckers, es gibt zwei Varianten der Polarität: entweder Innen Plus und Außen Minus (Abb. A) oder Innen Minus und Außen Plus (Abb. B).

BestimmungsgemäßerGebrauch

Dieses Gerät ist für die Nutzung, Verwaltung und Bearbeitung elektronischer Dokumente und Multimediainhalte sowie für digitale Kommunikation bestimmt. Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.itte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie nur von uns geleiferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. jeder andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschemen führen.
• Benutzen Sie das Gerät nicht in explosionsgeführdeten Bereichen. Hierzu zahlen z. B. Tankanlagen, Kraftstoffl agerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf these Gerät nicht verwendet werden.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

Konformitätsinformation

Mit diesen Gerät wurden folgende Funkausstattungen ausgeliefert:

• Wireless LAN
• Bluetooth®

Bedingt durch den 5 GHz-Frequenzbereich der eingebauten Wireless LAN Lösung ist der Gebrauch in den EU-Ländern (s. Tabelle) nur innerhalb von Gebäuden gestattet.

Hiermit erklärt Medion AG, dass sich these Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen befindet:

RE-Richtlinie 2014/53/EU
- Öko-Design Richtlinie 2009/125/EG
RoHS-Richtlinie 2011/65/EU

Vollständige Konformitätserklarungen sind erhältlich unter www.medion.com/conformity.

ATBE	BGCZDK
EEFRDEISIE
ITELES CYLV
LI LTLU	HU MT
NL NO	PL PT	RO
SISKTR FSE
CH UK HR

AT = Österreich, BE = Belgien, CZ = Tschechien, DK = Dänemark, EE = Estland, FR = Frankreich, DE = Deutschland, IS = Island, IE = Irland, IT = Italien, EL = Griekenland, ES = Spanien, CY = Zypern, LV = Lettland, LT = Litauen, LU = Luxemburg, HU = Ungarn, MT = Malta, NL = Niederlande, NO = Norwegen, PL = Polen, PT = Portugal, RO = Rumänien, SI = Slovenien, SK = Slowakei, TR = Türkei, FI = Finnland, SE = Schweden, CH = Schweiz, UK = Vereintes Königreich, HR = Kroatien

Informationen zu Markenzeichen

Warenzeichen: Windows® ist ein eingetragenes Warenzeichen der Fa. Microsoft®. Intel, das Intel Logo, Intel Inside, Intel Core, Ultrabook, und Core Inside sind Marken der Intel Corporation in den USA und anderen Ländern.

HDMI, das HDMI Logo sowie High-Definition Multimedia Interface sind eingeterogene Warenzeichen der HDMI Licensing LLC.

Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von Lenovo/Medion unter Lizenz verwendet.

Andere Markenzeichen und Markennamen sind Eigentum ihrer jeweiligen Inhaber.

Sicherheitshinweise

Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedieren

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorisch oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Reinigung und Benutzerwartung)durfen nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.
• Das Gerät und das Zubehör sollen an einem für Kinder unerreichbaren Platz aufbewahrt werden.

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daß besteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

Betriebssicherheit

Bitte setzen Sie thesek Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine large Lebenserwartung Ihres Gerätes.

Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße – wie z. B. Vassen – auf das Gerät oder in seine unmittelbare Höhe.
• Gießen Sie keine Flüssigkeiten in das Notebook.
• Achten Sie daraufuf, dass die Steckkontakte keinesfalls mit Wasser in Berührung kommt, um Beschädigungen zu vermeiden. Sollte dies Dennoch passieren, müssen die Steckkontakte vor der nthsten Verwendung unbedingt trockengerieben werden.

Bei geöffnetem Gehäuse / Netzteil / Akku besteht die Gefahr eines elektrischen Schlages oder Brandes.

• Öffnen Sie niemals das Gehäuse des Gerätes, Akkus oder Netzadapters!

• Betreiben Sie das Gerät niemals bei geöffnetem Gehäuse.

• Manipulieren Sie niemals am Netzteil oder den stromfuhrenden Teilen!

Bei den optischen Laufwerken (CDRW, DVD, DVD-RW) handelt es sich um Einrichtungen der Laser Klasse 1.

• Entfernen Sie nicht die Abdeckung der Laufwerke, da unsichtbare Laserstrahlung austreten kann.

Schlitze und Öffnungen des Gerätes dienen der Belüftung.

• Decken Sie diese Öffnungen nicht ab, da es sonst zu Überhitzung kommt können möglich.
• Führren Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des Gerätes. Dies konnte zu einem elektrischen Kurzschluss, einem elektrischen Schlag oder gar zu Feuer führen, was die Beschädigung Ihres Gerätes zur Folge hat.

Schalten Sie das Notebook(sofort aus bzw. erst gar nicht ein,ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst, wenn:

• der Netzadapter oder die daran angebrachten Netzkabel oder Stecker angeschmort oder beschädigt sind.
• Lassen Sie das defekte Netzkabel/Netzadapter gegen Orignaleile austauschen. Auf keinen Fall)durfen diese repariert werden.
• das Gehäuse des Notebooks beschädigt ist, oder Flüssigkeiten hineingelaufen sind.
• Lassen Sie das Notebook erst vom Kundendienst überprüfen. Andernfalls kann es sein, dass das Notebook nicht sicheren betrieben werden kann. Es kann Lebensgefahr durch elektrischen Schlag bestehen oder/und gesundheitsschädliche Laserstrahlung austreten!

Niemals selbst reparieren

WARNING!

Stromschlaggefahr!

Bei unsachgemäßer Reparatur besteht die Gefahr eines elektrischen Schlags.

• Versuchen Sie auf keinen Fall, das Gerät zu öffnen oder selbst zu reparieren!
• Wenden Sie sich im Störungsfall an das Service Center oder eine andere geeignete Fachwerkstatt.

Datenscherung

Machen Sie vor jeder Aktualisierung Ihrer Daten Sicherungskopien auf externe Spei chemiedien. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch ent standene Folgeschäden wird ausgeschlossen.

Aufstellungssort

• Halten Sie Ihr Notebook und alle angeschlossen den Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Notebooks führen.

• Betreiben Sie Ihr Notebook nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Notebook beschädigen konnten.

• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrations freien Unterlage, um Stürze des Notebooks zu ver meiden.
• Betreiben Sie das Notebook oder den Netzadapter nicht längerere Zeit auf Ihrhem Schoß oder einem anderen Körperteil, da die Wärmeableitung an der Unterseite zu unangenehmen Erwär-mungen führen kann.
• Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplatzen im Sinne der Bildschirmarbeitsplatzverordnung §2 geeignet.

Umgebungsbedingungen

• Das Notebook kann bei einer Umgebungstempera tur von 5^ C bis 30^ C und bei einer relati ven Luftfeuchtigkeit von 20% - 80% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann das Notebook bei 0^ C bis 60^ C gelagert werden.
• Ziehen Sie bei einem Gewitter den Netzstecker. Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihr Notebook vor Be schädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Warten Sie nach einem Transport des Notebooks so lange mit der Inbetriebnahme, bis das Gerät die Umgebungstem peratur angenommen hat. Bei große Temperatur- oder Feuchtingeitschwankungen kann es durch Kondensation zur Feuchtingeitsbildung inner halb des Notebooks kommt, die einen elektrischen Kurzschluss verursichen kann.

Stromversorgung

WARNING!

Stromschlaggefahr!

Im Inneren des Netzadapters befinden sich stromführungte Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes!

• Öffnen Sie nicht das Gehäuse des Netzadapter.

• Die Steckdose muss sich in der Höhe des Notebooks befinden und leicht zugänglich sein.

• Um die Stromversorgung zu Ihr dem Notebook (über Netzadapter) zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.
• Betreiben Sie den Netzadapter nur an geerdeten Steckdosen mit AC 100 - 240 V~ 50/60 Hz. Wenn Sie sich der Stromversorgung am Auf stel lungsort nicht sicher sind, Fragen Sie beim betreffenden Energieversorger nach.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungs schutzes, um Ihr Notebook vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Am Notebook)dürfen nur Geräte angeschlossen werden, welche die Norm EN60950 „Sicherheit von Einrichtungen der Informationstechnik" oder Geräte welche die Norm EN60065 „Sicherheitsanforderungen - Audio-, Video- und ähnliche elektronische Geräte" erfüllen.

HINWEIS!

Beschädigungsgefahr!

Nicht geeignete Netzadapter konnen zu Beschädigungen am Gerät führen.

• Verwenden Sie zum Aufl aden des Gerätes ausschließlich den mitgelieferten Netzadapter.

Verkabelung

• Verlegen Sie die Kabel so, dass niemand darauf auf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.
• Schließen Sie die Peripheriegeräte wie Tastatur, Maus, Monitor etc. nur an, wenn das Notebook ausgeschelt ist, um Beschädigungen des Notebooks oder der Geräte zu vermeiden. Einige Geräte können auch im laufenden Betrieb angeschlossen werden. Dies ist mein bei Geräten mit USB- Anschluss der Fall. Befolgen Sie in jedem Fall die Hinweise der entsprechenden Bedienungsanleitung.
• Wahren Sie mindestens einen Meter Abstand von hochfrequen- ten und magnetischen Störquellen (TV-Gerät, Lautsprecherbo- xen, Mobiltelefon, DECT-Telefone usw.), um Funktionstörungen und Datenverlust zu vermeiden.
  -itte beachten Sie, dass in Verbindung mit thisem Notebook nur abgeschirmte Kabel kürzer als 3 Meter für die externen Schnittstellen eingesetzt werden)durfen.
• Tauschen Sie die mitgelieferten Kabel nicht gegen andere aus. Benutzen Sie ausschließlich die zum Lieferumfang gehörenden Kabel, da diese in unseren Labors ausgiebig geprüft wurden.

• Benutzen Sie für den Anschluss ihrer Peripherien ebenfalls nur die mit den Geräten ausgelieferten Anschlusskabel.

• Stellen Sie sicher, dass alle Verbindungskabel mit den dazugehörigen Peripheriegeräten verbunden sind, um Störstrahlungen zu vermeiden.

• Entfernen Sie die nicht benöttigten Kabel.

Hinweise zum Akku

WARNING!

Explosionsgefahr!

Explosionsgefahr bei unsachgemäßem Austausch des Akkus.

• Erwärmen Sie den Akku nicht über die, in den Umgebungstemperaturen genannte, Maximaltemperatur.
• Öffnen Sie niemals den Akku.
• Werfen Sie den Akku nicht ins offene Feuer.
• Schließen Sie den Akku nicht kurz.
• Ersatz nur durch den gleichen oder einen vom Hersteller empfohlenen gleichwertigen Typ.
• Entsorgung gebrauchter Akkus nach Angaben des Herstellers.

Um die Lebensdauer und Leistungsfähigkeit Ihr's Akkus zu verlangern sowie einen sicheren Betrieb zu gewährleisten, sollen den Sie außer dem nachstehende Hinweise beachten:

• Vermeiden Sie Verschmutzung und Kontakt zu elektrisch leitenden Materialien sowie chemischen Substanzen und Reinigungsmitteln.
• Benutzen Sie zur Ladung des Akkus nur den mitge lieferten Originalnetzadapter. Stellen Sie safer (durch Anzeige oder Signalton des Gerätes), dass der Akku vollständig entladen ist, bevör er erneut aufgeladen wird.

• Entfernen Sie den Akku nicht, während das Geräteingeschaltet ist, da andernfalls Daten verloren gehen können.

• Achten Sie bei der Lagerung des Akkus und der Benutzung des Gerätes darauf, dass die Kontakte an Akku und Gerät nicht verschmutzt oder beschädigt werden. Dies konnte zu Fehlfunktionen führen.

• Wechseln Sie den Akku nur im ausgeschalteten Zustand.
• Sollte der Akku fest eingebaut sein, kann dieser nicht ohne weiteres vom Benutzer selbst ausgetauscht werden. In diesen Fall muss der Akku von einem Servicetechniker ausgetauscht werden.

Hinweise zum Touchpad

Das Touchpad wird mit dem Daumen oder einem anderen Finger bedient und reagiert auf die von der Haut abgegebene Energie. Staub oder Fett auf dem Touchpad beeinträchtigt seine Empfi ndlichkeit.

• Benutzen Sie keine Kugelschreiber oder andere Gegenstände, da dies zu einem Defekt Ihr's Touchpads führen können.
• Entfernen Sie Staub oder Fett auf der Oberfläche des Touchpads mit einem weichen, trockenen und fusselfreien Tuch.

Hinweise zum Display

Das Display ist der empfindlichste Bestandteil des Notebooks, da es aus dunnem Glas besteht.

Das Display konnte beschädigt werden, wenn es stark beansprucht wird.

• Lassen Sie keine Gegenstände auf das Display fallen.
• Legen Sie keine Gegenstände auf das Gerät.
• Berühren Sie nicht das Display mit kantigen Gegenständen.
• Heben Sie das Gerät nie am Display hoch, da sonst die Scharniere brechen konnten.

• Vermeiden Sie den Kontakt zwischen dem Display und harten Gegenständen (z. B. Knöpfe, Uhrenarmband).

• Zerkratzen Sie das Display nicht mit den Fingernägeln oder harten Gegenständen.

• Klappen Sie das Display nicht um mehr als 120^ auf. Eine Überschreitung theses Wertes kann zur Beschädigung des Gehäuses oder des Gerätes führen. Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest.
• Es besteht Verletzungsgefahr, wenn das Display bricht. Sollte dies passieren, packen Sie mit Schutzhandschuhen die geborssten Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien ausgetreten sein konnten.

Ergonomie

Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu schon.

Das Notebook soll niemals in unmittelbarer Höhe eines Fensters stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleucht ist. Diese Helligkeit erschwert die Anpassung der Augen an das dunklere Display. Das Notebook soll stets mit einer zur Fen sterfront parallelen Blickrichtung aufgestellt sein. Falsch ist die Aufstellung mit vom Fenster abgewandter Blickrichtung, da dann Spiegelun gen der hellen Fenster im Bildschirm unver meinbar sind. Ebenso falsch ist eine Aufstellung mit Blickrichtung zum Fenster, da der Kontrast zwischen dunklem Bildschirm und hellem Ta geslicht zu Anpassungsschwierigkeiten der Au gen und zu Beschwerden führen kann.

Die parallele Blickrichtung sollte auch in Bezug auf künstliche Be-leuchtungseinrichtungen ein gehalten werden.

Das heißt, es gelten bei der Beleuchtung des Arbeitsraumes mit künstlichem Licht im Wesentlichen dieselben Kriterien und Grunde. Soweit es der Raum nicht zulässt, den Bild schirm wie beschrieben

aufzustellen, kann man durch die richtige Positionierung (Drehen, Neigen) des Notebooks/Bildschirms Blendwir kungen, Spiegelungen, zu starke Hell-Dunkel-Kontraste usw. verhindern. Durch Lamellen- oder Vertikalstores an den Fenstern, durch Stellwände oder durch Änderungen der Beleuchtungseinrichtung kann eben falls in vielen Fälle eine Verbesserung erreicht werden.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie unsoweite innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

Notebook Medion® Akoya® E6436
4-Zellen Li-Ionen-Akku mit 37 Wh
- externes Netzteil
- Garantiekarte
Bedienungsanleitung

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daß besteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

Auf den Oberflächen befinden sich Schutzfolien, um das Gerät vor Kratzern während der Produktion und dem Transport zu schützen. Ziehen Sie alle Folien ab, nachdem Sie das Gerät korrekt aufgestellt haben und bevor Sie es in Betriebnehmen.

Betriebs- und Statusanzeigen

Das System zeigt über LEDs Stromversorgungs- und Betriebszustände an. Die Betriebsanzeigen leuchten jeweils bei der entsprechenden Aktivität des Notebooks auf.

Akkuladeanzeige

These Anzeige leuchtet auf, wenn der Akku geladen wird. Die Anzeige erlischt, wenn der Akku aufgeladen ist.

Zugriffsanzeige

Wenn these LED leuchtet bzw. blinkt, greift das Notebook auf die Festplatte oder auf das optische Laufwerk zu.

WLAN-/BluetoothAnzeige

Anzeige für drahtlosen Datenautausch. Leuchtet die Anzeige dauerhaft, ist die WLAN-/Bluetooth Funktion aktiviert.

Capital Lock - Großschrift

Die Großschrift [Caps Lock] wurde mit der Feststelltaste aktiviert, wenn diese LED leuchtet. Hierbei werden die Buchstaben der Tastatur automatisch großgeschrieben.

Num Lock - Ziffernblock

Die numerische Tastaturbelegung wurde aktiviert [Num Lock], wenn diese LED leuchtet.

Erste Inbetriebnahme

Um Ihr Notebook sicher zu betreiben und eine hohe Lebenserwartung zu gewährleisten sollen den Sie das Kapitel „Betriebssicherheit" am Anfang deses Handbuches gelesen haben. Das Notebook ist bereits vollständig vorinstalliert, so dass Sie keine Treiber mehr laden müssen und Sie sofort starten können.

• Legen Sie vor der Inbetriebnahme den Akku ein, indem Sieihn in das Fach hineinlagen bis er einrastet. Verriegeln Sie unbedingt den Akku, um ein ungewoltes Herausfallen des Akkus zu vermeiden.
• Schließen Sie den mitgelieferten Netzadapter an das Notebook an. Verbinden Sie dann das Netzkabel mit dem Adapter und schreiben es anschließend an einer Steckdose an.
• Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung konnte das Display beschädigt werden. Versuchen Sie niemals, es mit Gewalt zu öffnen.
• Klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Position auf. Das Display sollt nicht um mehr als 120^ aufgeklappt werden.

Bitte stellen Sie bei der ersten Inbetriebnahme Ihres Notebooks sicher, dass der Akku eingesetzt und das Netzteil angeschlossen ist.

• Schalten Sie das Notebook ein, indem Sie den Ein-/Ausschalter 9 betätigten. Das Notebook startet und durchläuft nun verschiedene Phasen.

Esarf sich keine bootfahige Disc im optischen Laufwerk befinden, da sonst das Betriebssystem nicht von der Festplatte geladen wird.

Das Betriebssystem wird von der Festplatte geladen. Der Ladevorgang dauert bei der Ersteinrichtung etwas länger. Erst nach dem alle erforderlichen Daten eingegeben worden sind, ist das Betriebssystem eingerichtet. Das Betriebssystem ist vollständig geladen, wenn der Windows® Desktop angezeigt wird.

Die Erstinstallation kann einige Minuten in Anspruchnehmen. Nehmen Sie während der Erstinstallation das Notebook nicht vom Strom und schalten Sie es nicht aus. Dies könnte sich negativ auf die Installation auswirken. Schalten Sie das Notebook erst dann aus, wenn die Installation erfolgreich abgeschlossen wurde und der Windows® Desktop erscheint.

Stromversorgung

Ein-/Ausschalter

• Klappen Sie das Notebook auf und halten Sie den Ein-/Ausschalter 9 kurz gedrücken, um das Notebook ein- bzw. auszuschalten.

Unabhängig vom Betriebssystem wird das Notebook ausgeschelt, wenn der Schalter länger als 4 Sekunden ununterbrochen betätig wird.

Schalten Sie Ihr Notebook nicht aus, während auf die Festplatte oder das optische Laufwerk zugegriffen wird. Andernfalls konnen Daten verloren gehen. Zum Schutz der Festplatte sollen Sie nach Ausschalten des Notebooks immer mindestens 5 Sekunden warten, bevor Sie es wieder einschalten.

Netzbetrieb

Ihr Notebook wird mit einem Universal-Netzadapter für Wechselstrom ausgeliefert, welcher sich automatisch auf die angebotene Stromquelle einstellt. Unterstützung werden die folgenden Werte: AC 100 - 240 V~ 50/60 Hz. Beachten Sie die Sicherheitshinweise zur Stromversorgung.

Der Adapter versorgt das Notebook mit Strom und ladt zudem den Akku auf. Ihr Akku wird auch dann geladen, wenn Sie bei angeschlossenem Netzadapter mit ihrem Notebook arbeiten. Der Netzadapter verbraucht auch dann Strom, wenn das Notebook nicht mit dem Netzadapter verbunden ist. Ziehen Sie daher den Stecker des Netzadapters aus der Steckdose, wenn er nicht mit dem Notebook verbunden ist.

Verwenden Sie these Notebook und den beiliegenden Netzadapter ausschließlich miteinander.

Notebookstarten

• Klappen Sie das Display wie oben beschreiben auf und betätigten Sie den Ein/Ausschalter.
• Folgen Sie den Anweisungen auf dem Bildschirm. Die einzelnen Dialoge erklärenden die durchzuführenden Schritte.
• Die Begrüßungsprozeder führt Sie durch mehrere Bildschirme und Dialoge.
• Wahlen Sie ihre gewünschte Sprache und danach die entsprechenden Ländereinstellungen aus.

Lizenzvertrag

Lesen Sieitte den Lizenzvertrag aufmerksam durch. Sie erhalten wichtige rechtliche Hinweise zur Nutzung Ihres Softwareproduktes. Um den gesamten Text zu sehen, müssen Sie den Scrollbalken mit dem Mauszeiger nach unten ver schiben, bis Sie das Ende des Dokumentes er reicht haben. Sie stimmen dem Vertrag zu, indem Sie auf das Optionsfeld Ich behme den Vertrag an klichen. Nur dies berechtigt Sie, das Produkt gemäß den Bedingungen zu nutzen.

Nach Eingabe eines Computernamens, können Sie auf der Seite „Funk" Ihr Notebook scoff mit dem Internet verbinden, sofern Sie über eine entsprechend eingerichtete Internet-Verbindung verfügen.

Wenn Sie den Punkt überspringen, haben Sie die Möglichkeit die Verbindung zum Internet nachträglich unter dem Windows Desktop herzustellen.

Sofern Sie bereits eine Internetverbindung hergestellt haben, können Sie sich jetzt mit einem Microsoft-Konto an Ihr dem Notebook anmelden.

Der Microsoft Store bietet Ihnen die Möglichkeit z.B. neue Apps kaufl ich zu erwerben oder bereits vorinstallierte Apps zuactualisieren.

Sollten Sie sich mit einem lokalen Konto anmelden, so können Sie die Anmeldung mit einem Microsoft-Konto jederzeit nachholen.

Die folgenden animierten Fenster sind reine Informationen zur Bedienung des neuen Windows® Betriebssystems.

Eingaben jeglicher Art konnen während der Animation nicht vorgenommen werden.

Nach dem Anmeldungsprozess erscheint der Windows® Desktop.

Windows® kann in den ersten Tagen nach der Erstinstallation Daten aktualisieren und konfi gurieren (z. B. durch neue Updates), was zu Verzogungen des Herunterfahrens und Startens des Notebooks führen kann. Schalten Sie davon das Notebook nicht vorzeitig aus. Dies könnte sich negativ auf die Installation auswirken.

Genereller Umgang mit Akkus

Beim Umgang mit Akkus ist es wichtig, auf eine richtige Nutzung und Ladung zu halten, damit die Kapazität des Akkus voll ausgenutzt und seine Lebensdauer so lang wie möglich erhalten bleibt. Die optimale Ladetemperatur liegt bei ca. 20^ C. Beachten Sie auch unbedingt die Sicherheitshinweise.

• Achten Sie auf die richtige Lagerung des Akkus bei längerer Nichtbenutzung Ihres Gerätes.

• Führren Sie einmal monatlich einen kompletten Entlade- bzw. Ladezyklus durch. Lagern Sie das Gerät anschließend mit ca. 50% der Akku-Kapazität. Somit wird verhindert, dass der Akku vollständig entladen und dauerhaft beschädigt /nicht mehr geladen werden kann.

• Der Akku/das Gerät sollte nicht unbeaufsichtigt geladen werden.

• Wahrend des Ladens sollte der Akku/das Gerät nicht auf empfindlichen oder leicht entzündlichen Materialien positioniert werden.

Akkubetrieb

Akkus speichern elektrische Energie in ihren Zellen und geben sie dann bei Bedarf wieder ab.itte laden und entladen Sie den neuen Akku zweibis dreimal hintereinander vollständig, damit dieser seine volle Leistungs-fähigkeit erreicht!

Einsetzen des Akkus

• Legen Sie den Akku ein, indem Sieihn in das Fach gleiten halten bis er einrastet. Verriegeln Sie unbedingt den Akku, um ein ungewolltes Herausfallen des Akkus zu vermeiden.

Entnehmen des Akkus

• Stellen Sie sicher, dass das Notebook ausgeschaltet und nicht mit dem Stromnetz verbunden ist.
  Drehen Sie das Notebook um.
• Entriebeln Sie den Akku, indem Sie die Verriegelung in die Postion schieben.
• Entfernen Sie bei gehaltenem Auswurfriegel den Akku.

HINWEIS!

Beschädigungsgefahr!

Beschädigte oder verschutzte Kontakte an Akku und Notebook können zu Fehlfunktionen führen.

• Achten Sie bei der Lagerung der Akkus und der Benutzung des Notebooks daraufuf, dass die Kontakte nicht beschädigt oder verschmutzt werden.

Entfernen Sie den Akku nicht, während das Gerät eingeschaltet ist, da anderen falls Daten verloren gehen konnen.

Aufl aden des Akkus

Der Akku wird über den Netzadapter aufgeladen. Wenn der Netzadapter angeschlossen ist, ländt sich der Akku automatisch auf, unabhängig davon, ob das Notebook eingeschaltet ist oder nicht. Eine vollständige Aufl adung benötigt bei abgeschalteten Notebook eineuge Stunden. Wenn das Notebook eingeschaltet ist, dauert der Ladevorgang deutlich länger.

Der Ladevorgang wird unterbrochen, wenn Temperatur oder Spannung des Akkus zu hoch sind.

Entladen des Akkus

Betreiben Sie das Notebook über den Akku, bis es sich aufgrund der niedrigen Akkuladung von allein ausschaltet.

Denken Sie daran, ihre geöffneten Dateienrechtzeitig zu sichern, um eventuellen Datenverlust zu vermeiden.

Akkuleistung

Die jeweilige Betriebsdauer variiert je nach Einstellung der Stromsparfunktionen. Ihr Notebook erfordert einen höheren Leistungsanspruch bei der Ausführung bestimmter Anwendungen, wie z. B. das Abspielern einer DVD.

die Warnsignale bei niedrigem Akkustand ignorieren, wird Ihr Notebook heruntergebnisse. Entfern den Sie niemals den Akku, während das Notebook eingeschaltet ist oder wenn das Notebook noch nicht heruntergebnisse ist, da dies zu Datenverlusten führen kann.

Energieverwaltung (Power Options)

Ihr Notebook bietet automatische und modifi zierbare Stromspar- und Energiefunktionen, die Sie zur Maximierung der Akkunutzungsdauer und Reduzierung der gesamten Betriebskosten verwenden können.

Energiespartipps

• Mit den Tasten Fn+F1 können Sie in den Energiesparmodus wechseln.
• Über die Einstellungen in den Energieoptionen konnen Sie die Energieverwaltung Ihres Computers optimieren.
• Soll der Computer über einen längeren Zeitraum nicht verwendet werden, trennen Sie in jedem Fall die Stromzufuhr, damit keine Energie verbraucht wird. Ziehen Sie dazu den Netzstecker.

Dank der Energieverwaltungsfunktion kann das Gerät, wenn es für eine gewisse Zeit nicht benutzt wurde, in den Energiespar- bzw. Ruhemodus wechseln.

Damit these Energiesparpotenzial genutzt werden kann, wurde die Energieverwaltungsfunktion so voreingestellt, dass sich das System bei Betrieb mit einem Netzadapter wie folgt verhält:

• Abschalten des Bildschirms nach 10 Minuten
• Wechseln in den Energiesparmodus nach 30 Minuten

bei Akkubetrieb wie folgt verhält:

• Abschalten des Bildschirms nach 5 Minuten
• Wechseln in den Energiesparmodus nach 15 Minuten

Durch Drücken des Ein-/Ausschalters wird der Energiesparmodus beendet.

ECO-Modus

Sie können durch Aktivierung des ECO-Modus Energie sparen und die Laufzeit Ihr's Akkus verlangern. Mit der Tastenkombination Fn+F4 rufen Sie das Menu des ECO-Modus auf.

Display

Öffnen und Schließen des Displays

Das Display wird durch die spezielle Konstruktion der Displayscharniere verschlussen, sodass eine zusätzliche Verriegelung nicht erforderlich ist.

• Zum Öffnen klappen Sie das Display mit Daumen und Zeigefinger bis zur gewünschten Position auf.

HINWEIS!

Beschädigungsgefahr!

Gewaltsames Aufklappen des Displays kann zu Beschädigungen am Gerät führen.

• Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest.
• Klappen Sie das Display nicht um mehr als 120^ auf.

Dem Schließen und Öffnen des Displays können über die Energieverwaltung unterscheidliche Funktionen zugewiesen werden.

Anschluss eines externen Monitors

Das Notebook verfügt über einen HDMI-Anschluss 12 für einen externen Monitor.

• Fahren Sie Ihr Notebook ordnungsgemäß herunter.
• Schließen Sie das Signalkabel des externen Monitors (nicht im Lieferumfang enthalten) an den HDMI-Anschluss des Notebooks an.
• Verbinden Sie den externen Monitor mit dem Stromnetz und schalten Sieihn ein.
• Schalten Sie nun Ihr Notebook ein.

Dateneingabe

Tastatur

Durch Doppelbelegung einiger Tasten steht Ihnen der gleiche Funktionsumfang wie bei einer herkömmlichen Windows-Tastatur zur Verfügung. Einige Funktionen werden mit Hilfe der für Notebooks typischen Fn-Taste eingegeben.

Notebookspezifi sche Tastenkombinationen

	Beschreibung
Fn + F1 Sleep
Fn + F2 Flugzeugmodus Mit dieser Tastenkombination schalten Sie den Flugzeugmodus ein oder aus.
Fn + F4 ECO-Modus Mit dieser Tastenkombination rufen Sie das Menu des ECO-Modus auf.
Fn + F5 Dunkler Verringert die Helligkeit des Displays
Fn + F6 Heller Erhöht die Helligkeit des Displays
Fn + F7 Hintergrundbeleuchtung Schaltet die Hintergrundbeleuchtung des eingebauten Displays aus, um Energie zu sparen. Durch das Drücken von Fn+F7 wird die Hintergrundbeleuchtung wieder eingeschaltet.
Fn + F8 Anzeige Schaltet die Bildschirmanzeige zwischen LCD, externem Display und gleichzeitiger Anzeige um.
Fn + F9 Touchpad Schaltet das Touchpad ein oder aus.
Fn + F10 Stummschaltung Schaltet die Tonwiedergabe ein oder aus
Fn + F11 Leiser Verringert die Lautstärke der Tonwiedergabe
Fn + F12 Lauter	Erhöht die Lautstärke der Tonwiedergabe.

Touchpad

HINWEIS!

Beschädigungsgefahr!

Bei Verwendung von nicht geeigneten Gegenständen zur Steuerung des Gerätes kann das Touchpad dauerhaft beschädigt werden.

• Benutzen Sie keine scharfkantigen Gegenstände (z. B. Kugelschreiber).

Optisches Laufwerk

Einlagen einer Disc

Anders als bei optischen Laufwerken in einem Desktop-PC verwendet das Notebook eine Halterung zum Arretieren der Disc.

Beim Einlagen der Disc ist darauf zu achten, dass sie genau auf die Halterung gedruckt wird und dont einrastet.

HINWEIS!

Beschädigungsgefahr!

Durch die hohen Geschwindigkeiten im Laufwerk konnen defekte Medien brechen und Ihr Gerät beschädigen. Schäden, die durch defekte Medien entstehen, sind von der Gewährleistung ausgenommen und müssen kostenpfl richtig repariert werden.

• Benutzen Sie keine verkratzten, angebrochenen, verschutzten oder qualitativ schlechten Discs.

• Bekleben Sie die Discs nicht mit Schutzfolie oder anderen Aufklebern, der Klebstoff kann die Oberfläche der Discs schädigen und ihre Daten zerstären.

• Schauen Sie sich die Discs genau an, bevor Sie diese einlagen. Sind Schäden oder Verschmutzungen erkennbar,)dürfen Sie diese Discs nicht benutzten.

• Drücken Sie bei eingeschaltetem Gerät die Auswurftaste 17 am optischen Laufwerk 16, um die Lade zu öffnen.

• Legen Sie die Disc mit der Beschriftung nach oben auf die Lade und drücken sie vorsichtig hinunter. Die Disc liegt nun flach auf der Lade und rastet hörbar auf der Disc-Halterung ein.
• Prüfen Sie, ob die Disc sich frei drehen kann und schiben Sie die Lade dann vorsichtig wieder zurück, bis sie einrastet.

Solange das Notebook auf das optische Laufwerk zugreift, versuchen Sie nicht, die Disc aus dem Laufwerk zunehmen.

Notentnahme einer blockierten Disc

Sollte sich die Schublade nicht mehr automatisch offen, kann sie manuell geöffnet werden, sofern Ihr Gerät eine Notentriegelung hat.

• Beenden Sie Windows® und schalten Sie das Notebook aus.
• Führer Sie einen langen spitzen Gegenstand (z. B. aufgebogene Büroklammer) soweit in die Notentnahme öffnung 18 ein, bis Sie einen Widerstand spären.
• Durch einen leichten Druck öffnet sich nun die Schublade.
• Entnehmen Sie die Disc und starten Sie nun das Notebook erneut.

Discs abspielen / auslesen

Ihr optisches Laufwerk ist in der Lage, Audio CDs, DVD-Filme oder Daten CDs/DVDs abzuspielen. Nachdem eine Disc geladen wurde, öffnet sich ein Auswahlfenster mit verschiedene Optionen zur Wiedergabe. I. d. R. stehen Ohnen diverse Programme zur Verfügung. Solle sich das Auswahlfenster nicht öffnen, besteht immer die Möglichkeit, über den Explorer auf das optische Laufwerk zuzugreifen.

Regionale Wiedergabeinformationen bei DVD

Die Wiedergabe von DVD-Filmtiteln beinhaltet die Dekodierung von MPEG2-Video, digitalen AC3 Audiodaten und CSS-geschützten Inhalten.css (manchmal auch Copy Guard genannt) ist die Bezeichnung eines Datenschutzprogrammes, das von der Filmindustrie als Maßnahme gegen illegale Kopien aufgenommen wurde.

Unter den vielen Reglementierungen für CSS-Lizenznehmer sind die wichtigsten die Wiedergabeeinschrankungen bei landesspezifi schen Inhalten.

Um geographisch abgegrenzte Filmfreigaben zu erreichtern, werden DVD-Titel für bestimmte Regionen freigegeben. Copyright-Bestimmungen der jeweiligen Rechteinhaber verlangen, dass jeder DVD-Film auf eine bestimmte Region beschränkt wird (meistens die Region, in der er verkauft wird).

Zwar können DVD-Filmversionen in mehreren Regionen veröffentlich werden, aber die CSS-Regeln verlangen, dass jeder CSS-dechiffrierfähige System nur für eine Region einsetzbar sein darf.

Die Regions-Einstellung kann über die Ansichtssoftware bis zu fünf Mal verändert werden, dann bleibt die letzte Einstellung permanent. Wenn Sie die Regions-Einstellung dann nochmals verändern wollen, muss dies werkseitig vorgenommen werden. Kosten für Versand und Einstellung müssen vom Anwender getragen werden.

Themen rund um den Brenner

Dieser Abschnitt bezieht sich nur auf Geräte, die mit einem CD-RW, einem Kombo (Kombination aus CD-/DVD-Leselaufwerk) oder einem DVD-RW-Laufwerk ausgeliefert wurden. Zunachst erhalten Sie Informationen zu den sog. Rohlingen.

Normale CDs werden von einem Glas-Master gespresst und anschließend versiegt. Bei Rohlingen werden digitale Informationen mit dem Laser des Brenners eingebrannt. Daher sind sie empfindlicher als die herkömmlichen Discs.

Vermeiden Sie daher, insbesondere bei unbeschreibenen Rohlingen, unbedingt:

• Bestrahlung durch Sonnenlicht (UVA/UVB)
• Kratzer und Beschädigungen
  Extreme Temperature

Soundsystem

Ihr Notebook ist mit einem High Definition Audiosystem mit 2 Lautsprechern (Dolby®) ausgestattet. Über das Menu Dolby in den Eigenschaften von Lautsprecher können persönliche Einstellungen vorgenommen werden. Dies gewährleistet eine optimale Unterstützung für alle gängigen Programme und Sipele.

ExternalAudiooverbindungen

Ihr Notebook verfügt über eingebaute Stereo-Lautsprecher, so dass Sie stets ohne zusätzliche Geräte Klänge wiedergeben konnen. Die Benutzung der externen Anschlüsse gibt Ohnen eine gute Möglichkeit, Ihr Notebook mit externen Geräten zu verbinden. Mit Hilfe der Tastenkombination Fn+F11 und Fn+F12 haben Sie die Möglichkeit, die Lautstärke zu regulieren.

WARNING!

Gehörschädigung!

Zu große Lautstärke bei der Verwendung von Ohrhörern oder Kopf-hörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermaßigen Schalldruck und kann zum Verlust des Hörsinns führen.

• Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
• Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

Netzwerkbetrieb

Netzwerkanschluss

Schließen Sie ein Ende mit dem RJ45-Anschluss (Westernstecker) 11 an die Netzwerkschnittstelle Ihr's Notebooks an und das andere an einen anderen Computer oder Hub/Switch. Weitere Erläuterungen zum Netzwerk fänden Sie in der Windows®-Hilfe.

Wireless LAN (Funk-Netzwerk)

These Funktion ermitteligt es Ihnen, über Funk eine Netzwerkverbindung zu einer entsprechenden Gegenstelle aufzubauen.itte lessen Sie die erforderlichen Voraussetzungen.

Die Wireless LAN- Funktion wird über das Windows® Menu ein- bzw. ausgeschaltet und ist ab Werk aktiviert.

Betreiben Sie die WLAN Funktion nicht an Orten (Bsp.: Krankenhaus, Flugzeug etc.), in denen funkempfändliche Geräte stehen. Schalten Sie das Gerät nur ein, wenn sichergestellt ist, dass keine Beeinträchtigung besteht.

Voraussetzungen

Als Gegenstelle kann man einen sog. Access Point benutzen. Ein Access Point ist ein Funkübertragungsgerät, das mit Ihrlem Notebook kommuniziert und den Zugriff auf das angeschlossene Netzwerk steuer.

WLAN Access Points sind hauftig in Großraumbüros, Flughäfen, Bahnhöfen, Universitäten oder Internet-Cafés zu finden. Sie bieten Zugriff auf eigene Dienste und Netzwerke oder das Internet.

Meist sind Zugangsberechtigungen erforderlich, die i. d. R. kostenpflichtig sind. Oft fi ndet man Access Points mit integriertem DSL-Modem. Diese sog. Router stellen die Verbindung zum vorhandenen DSL-Internetanschluss und dem Wireless LAN her.

Es kann auch ohne Access Point eine Verbindung zu einem anderen Endgerät mit Wireless LAN-Funktionality hergestellt werden. Allerdings limitiert sich das Netzwerk ohne Router auf die direkt verbundenen Geräte.

Wird eine Verschlussung bei der Übertragung benutzt, muss diese bei allen Geräten nach dem gleichen Verfahren und den gleichen Einstellungen arbeiten. Die Verschlussung ist ein Verfahren, um das Netzwerk vor unbefugtem Zugriff zu schützen.

Die Übertragungsgeschwindigkeit kann je nach Entfernung und Auslastung der Gegenstelle variieren.

Bluetooth®

Die Bluetooth-Technologie dient dazu, kurze Entfernungen drahtlos zu überbrücken. Bluetooth-Geräte übertragen Daten per Funk, so dass Computer, Mobiletelefone, Drucker, Tastaturen, Mäuse und andere Geräte ohne Kabel miteinanderCOMMUNIZIEREN konnen. Es gibt zahlreiche Verwendungsmöglichkeiten für die Bluetooth-Drahtlostechnologie. Im Folgenden sind nur eine davon aufgezählt:

• Erstellen einer drahtlosen Verbindung zum Internet mit einem Mobiltelefon.
• Übertragen von Dateien zwischen Computern oder zwischen einem Computer und einem anderen Gerät.
• Drucken mit einem Bluetooth-Drucker.
• Verwenden einer Bluetooth-Tastatur und -Maus.
• Verbinden mit einem PAN (Personal Area Network).

Die Datenübertragungsgeschwindigkeit der Bluetooth-Drahtlostechnologie kann je nach Gerät oder Umgebungsfaktoren unterschiedlich sein. Mit einem Bluetooth-Gerät können Daten durch Wände, Jackenteschen und Aktenteschen übertragen werden. Die Übertragung zwischen Bluetooth-Geräten erfolgt mit der Hochfrequenz von 2,4 Gigahertz (GHz).

Betreiben Sie die Bluetooth-Funktion nicht an Orten (Bsp.: Krankenhaus, Flugzeug etc.), in denen funkempfändliche Geräte stehen. Schalten Sie das Gerät nur ein, wenn sichergestellt ist, dass keine Beeinträchtigung besteht.

Flugzeugmodus

Über den Flugmodus werden alle Funkverbindungen (z. B. WLAN, Bluetooth®) deaktiviert. Standardmäßig ist der Flugzeugmodus deaktiviert, damit stehen alle Funkverbtingungen zur Verfügung.

Multikartenleser

Speicherkarten sind Medien, die z. B. im Bereich der digitalen Fotografia eingesetzt werden. Die Form und Kapazität einer Speicherkarte kann je nach Hersteller variieren.

Sie können nachfolgende Kartentypen verwenden:

• SD, SDHC und SDXC

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßes Einlagen der Speicherkarte kann zu Beschädigungen am Gerät führen.

• Schieben Sie die Speicherkarte nur mit den Kontakten nach unten in den Kartenschacht 8.

Speicherkarteenlagen

• Schieber Ben Sie die Karte bis zum Anschlag hinein.

Speicherkarteentfernen

• Um die Karte zu entfernen, drücken Sie diese zunächst in den Anschluss hinein, um die Sicherung zu halten.
• Ziehen Sie nun die Karte aus dem Schacht und lagern Sie diese fachgerecht.

USB-Anschluss

Der Universal Serial Bus ist ein Standard für den Anschluss von Eingabegeräten, Scannern und weiteren Peripherien. Die USB 3.0 Anschlüsse sind vollständig abwärts-kompatibel. Ihr Notebook verfügt über 2 USB 3.0 Anschlüsse 13 und 2 USB 2.0 An-schlussbuchsen 15.

Achten Sie daraufuf, dass der Stecker und die Buchse genau zusammen passen, um eine Beschädigung der Kontakte zu vermeiden. Durch die Anordnung der Kontakte passt der Stecker nur in einer Position in die Buchse (Ausnahme: USB Typ C).

Schließen Sie ihre USB-Geräte möglichst immer an dem Anschluss an, an dem sie installiert wurden. Andernfalls erhalten Geräte eine neue ID und eine Nachinstallation der Treiber ist erforderlich.

Notebook sichern

Einschaltkennwort

Sie können Ihr Notebook mit einem Einschaltkennwort gegen unbefugte Benutzung schützen. Beim Einsatzen des Notebooks erscheint dann eine Auffor derung zur Ein-gabe des Kennwortes auf dem Bildschirm. Das Kennwort wird in der UEFI-Einstellung eingerichtet.

Bewahren Sie Ihr Kennwort an einem sicheren Ort auf. Wenn Sie Ihr Kennwort vergessen, haben Sie keine Möglichkeit, diesen zu Löschen. Wenden Sie sich in thisem Falle an ihren Kundendienst.

Sie können auch die Sicherheitsoption von Windows® nutzen, um ihre Daten vor unbefugtem Zugriff zu schützen.

Kensington-Sicherheitsschloss

Mit einem sog. Kensington-Sicherheitsschloss 10 können Sie Ihr Notebook gegen Diebstahl schützen. Im Fachhandel finden Sie diesen Sicherheitsschloss mit Kabel als Zubehör.

Um das Sicherheitsschloss anzubringen, wickeln Sie das Kabel um einen stationären Gegenstand, z. B. ein Tischbein. Stecken Sie das Schloss in die Kensington-Vorrichtung und drehen Sie den Schlüssel, um es abzuschreiben. Bewahren Sie den Schlüssel an einem sicheren Ort auf.

Notebook in den Auslieferungszustand zurücksetzen

Sollte Ihr System einmal nicht mehr ordnungsgemäß reagieren und eine Wiederherstellung des Systems notwendig sein, nutzen Sie je nach Ausstattung Ihres Notebooks entweder Cyberlink PowerRecover oder die Windows eigenen Wiederherstellungsoptionen.

Systemwiederherstellung mit PowerRecover

Bei Problemen mit der Installation oder anderen Softwareproblemen, bei denen es nötig ist, die Software neu zu installieren, bietet Ohnen PowerRecover mehrere Mänglichkeiten, um Windows® neu auf Ihrtem Notebook aufspieten.

Achten Sie vorher daraufuf, dass Sie alle für Sie wichtigen Daten oder Programme geschert haben.

Systemwiederherstellungstarten

• Starten Sie das Gerät neu und drücken Sie während des Startvorgangs die Taste F11, um PowerRecover zu starten.

oder

• Klichen Sie im Startmenu auf die PowerRecover App, um das Programm zu starten.

Es werden Ohnen folgende mögliche Optionen angeboten:

• Notfallmedium für Treiber und Tools erstellen

Die Treiber und Tools werden auf einem Speichermedium gesichert.

• Notfallmedium für Treiber und Tools erstellen

Erstellung einer Support Disc

• Notfall-USB-Disk für Treiber und Tools erstellen

Erstellen eines Support-USB-Speichermediums

• Aktualisieren Sie ihren PC, ohne ihre Daten zu beschädigen

Aktualisierung des Gerätes mit Hilfe der Windows Wiederherstellungsoptionen.

• Eigene Dateien beibehalten

Es werden alle Apps und Einstellungen entfernt, die persönlichen Daten bleiben erhalten.

• Alles entfernen

Alle Daten, Apps und Einstellungen werden entfernt.

Wiederherstellung

Das Gerät wird neu gestartet und in den Auslieferungszustand zurückversetzt.

• Auf HDD zusücksetzen - keine Sicherung der Benutzerdaten

Alle Daten auf dem Gerät werden unwiderruflich gelöscht.

Es wird der Auslieferungszustand wieder hergestellt.

• Auf HDD zusücksetzen - mit geschicherten Benutzerdaten

Es wird der Auslieferungszustand erstellt und alle Benutzerdaten unter C:\USERS werden gesichert.

• Klichen Sie auf Weiter und folgen Sie den weiteren Anweisungen auf dem Bildschirm, um den Auslieferungszustand wieder herzustellen.

Bei der Option mit geschäften Benutzerdaten dauert die Rücksicherung sehr lange. Es werden nur die Daten gesichert, die sich in dem Ordner C:\ USERS befinden. Alle weiteren Daten werden gelöscht. Führten Sie daher immer regelmäßige eine Datensicherung auf externen Datenträgern durch. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entwickelte Folgeschäden wird ausgeschlossen.

Sollte Ihr System auf das Drücken der Taste F11 nicht mit dem Starten des Programms PowerRecover reagieren, dann nutzt Ihr System die Windows eigenen Wiederherstellungsoptionen;lesen Sie in dieserm Fall weiter im Kapitel „Systemwiederherstellung mit Windows Wiederherstellungsoptionen".

Systemwiederherstellung mit Windows Wiederherstellungsoptionen

Falls bei Ihr gemerkt Probleme auftreten, können Sie es auffrischen oder zusücksetzen. Beim Auffrischen des Gerätes wird Windows neu installiert. Ihr persönlichen Dateien und Einstellungen werden beibehalten.

Beim Zurücksetzen des Gerätes wird Windows erneut installiert. Ihr Dateien, Einstellungen und Apps werden mit Ausnahme der auf dem Gerät vorinstallierten Apps jedoch gelöscht.

Sollte das Notebook dreimal hintereinander nicht ordnungsgemäß gestartet sein, erscheint automatisch das Windows WiederherstellungsmENU.

So frischen Sie Ihr Gerät auf

• Öffnen Sie das Startmenu.
• Wahlen Sie die App Einstellungen aus der Liste aus.
• Tippen oder klichen Sie auf Update und Sicherheit.

Tippen oder klichen Sie auf den Menüpunkt Wiederherstellung.

• Tippen oder klichen Sie auf Los goht's.
• Es öffnet sich ein Auswahlfenster, wahren Sie hier die Wiederherstellungsoption Eigene Dateien gehalten, um den PC aufzufrischen.

So setzen Sie Ihr Gerät zusück

• Öffnen Sie das Startmenu.
• Wahlen Sie die App Einstellungen aus der Liste aus.
• Tippen oder klichen Sie auf Update und Sicherheit.

Tippen oder klichen Sie auf den Menüpunkt Wiederherstellung.

• Tippen oder klichen Sie auf Los goht's.
• Es öffnet sich ein Auswahlfenster, wahren Sie hier die Wiederherstellungsoption Alles entfern, um Windows komplett neu zu installieren.

Führer Sie jeder Art der Wiederherstellung nur mit angeschlossenem Netzteil durch.

Wenn Sie das Windows Password Ihres Gerätes vergessen haben, können Sie das Notebook auch durch einen Neustart vom Anmeldebildschirm aus zurücksetzen. Halten Sie dazu im Anmeldebildschirm die Umschalttaste gedrückt und wahlen Sie dann Ein/Aus > Neustart unter rechts aus. Wahlen Sie nach dem Neustart des Gerätes Problembehandlung > Diesen PC zurücksetzen aus.

UEFI-Einstellung

In der UEFI-Einstellung (Hardware Basis-Konfi guration Ihres Systems) haben Sie vielfältige Einstellungsmöglichkeiten zum Betrieb Ihres Notebooks. Beispielsweise können Sie die Betriebsweise der Schnittstellen, die Sicherheitsmerkmale oder die Verwaltung der Stromversorgung ändern. Das Notebook ist bereits ab Werk so eingestellt, dass ein optimaler Betrieb gewährleistet ist.

Bitte ändern Sie die Einstellungen nur, wenn dies absoluterlich ist und Sie mit den Konfi gurationsmöglichkeiten vertraut sind.

Ausführden der UEFI-Einstellung

Sie können das Konfi gurationsprogramm nur kurz nach dem Systemstart ausführten. Wenn das Notebook bereits gestartet ist, schalten Sie es ab und starten es erneut.

• Drücken Sie die F2 Funktionstaste, um die UEFI-Einstellung zu starten.

FAQ - Häufiggestellte Fragen

Wie aktiviere ich Windows?

• Windows® aktiviert sich automatisch, sobald eine Internetverbindung hergestellt wird.

Wann empfie ehtsich die Wiederherstellung des Auslieferungszustandes?

• These Methode sollen nur als letzte Lösung gewählt werden. Lesen Sie im Kapitel Systemwiederherstellung, welche Alternativen sich anbieten.

Wie erstelle ich eine Daten Sicherung?

• Erstellen Sie eine Sicherung und eine Rück sicherung ausgewählter Daten auf externen Medien, um sich mit der Technik vertraut zu machen. Eine Sicherung ist unbrauch bar, wenn Sie nicht in der Lage sind, die Daten wiederherzustellen, das Medium defekt oder nicht mehr verfügbar ist.

Warum muss ich mein USB-Gerät erneut installieren, obwohl ich dies bereits getan haben?

• Wird das Gerät nicht am gleichen USB-Anschluss betrieben, an dem es installiert worden ist, erhält es automatisch eine neue Kennung. Das Betriebssystem gehandelt es dann wie ein neues Gerät und möchte es neu installmentieren.
• Verwenden Sie den installierten Treiber oder schließen Sie das Gerät an dem Anschluss an, an dem es installiert wurde.

Das Notebook schaltet sich nicht ein.

• Befindet sich das Notebook im Akkubetrieb, schreiben Sie das Notebook an den Netzadapter an und vergewissern Sie sich, dass der Akku geladen ist bzw. wird.
• Wenn Sie das Notebook bereits mit Netzadapter betreiben, trennen Sie den Netzadapter von der Steckdose und schlieben Sie zum Test z. B. eine Lampe an dieselbe Steckdose an. Funktioniert die Lampe auch nicht, Fragen Sie einen Elektriker um Rat.

Der Bildschirm ist schwarz.

• Dieser Fehler kann entsprechende Ursachen haben:

Die Betriebsanzeige (Ein-/Ausschalter) 9 leuchtet nicht und das Notebook befindet sich im Ruhezustand.

Lösung:

Betätigen Sie den Ein-/Ausschalter.

Die Energie Sparen Anzeige blinkt. Das Notebook befindet sich im Energie Sparen Modus.
- Lösung:

Betätigen Sie den Ein-/Ausschalter.

Die Hintergrundbeleuchting wurde mit der Tastenkombination Fn+F7 deaktiviert.

Lösung:

Durch das Drücken von Fn+F7 wird die Hintergrundbeleuchtung wieder aktiviert.

• Das Notebook schaltet sich während des Betriebs aus.

• Der Akku könnte leer sein. Schreiben Sie das Notebook über den Netzadapter an und laden Sie den Akku auf.

Das Notebooklässt sich nicht einschalten.

• Betreiben Sie das Notebook über den Akku, überprüfen Sie, ob dieser richtig eingelegt und geladen ist.

Vom optischen Laufwerk konnen keine Daten gelesen werden.

• Überprüfen Sie, ob die Discordungsgemäß einlegegt ist.

Die WLAN-/Bluetooth-Verbindungen Funktionieren nicht.

• Überprüfen Sie, ob der Flugzeugmodus ausgeschelt ist.

Das Touchpad ist ohne Funktion.

Um das Touchpad zu aktivieren, drücken Sie die Tastenkombination Fn+F9.

Apps (z.B. Wetter App) können nicht als Live Kachel dargestellt werden.

• Überprüfen Sie das Datum, die Zeitzone und die Uhrzeit.

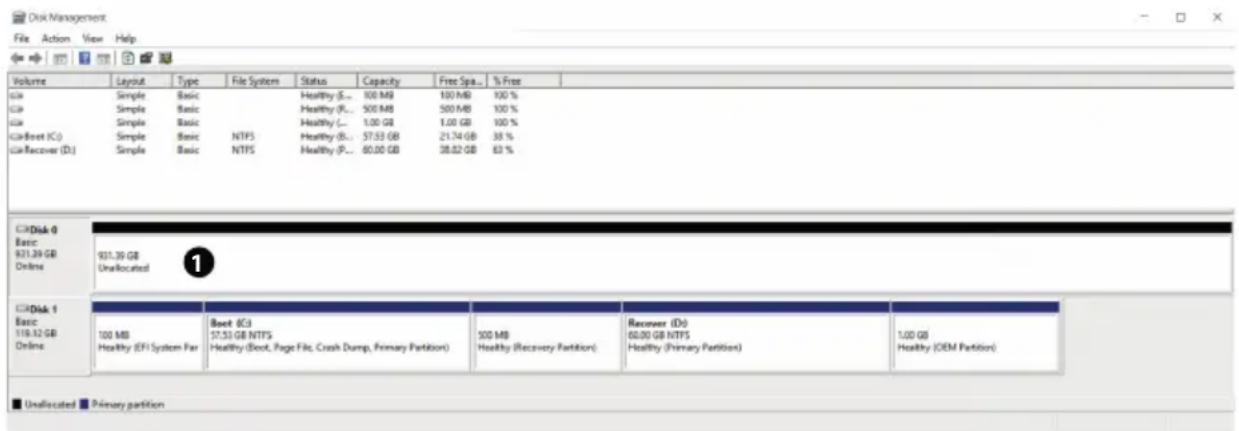

Problem bei der Erkennung einer weiteren Festplatte.

Sollten Sie Ihr Gerät um eine zusätzliche Festplatte ergänzen, ist es möglich, dass diese unter Windows nicht sofort sightbar ist. Sollte dies der Fall sein, gehen Sie wie folgt vor:

• Machen Sie einen Rechtsklick auf den Startbutton.

• Machen Sie einen Linksklick auf Datenträgerverwaltung und bestätigten Sie das Fenster, was sich nun öffnet, mit OK.

• Maximieren Sie das{nachste Fenster zum besseren Bearbeiten.

Im unteren Teil des Fensters ① sehen Sie nun die zusätzliche Festplatte.

• Klichen Sie mit der rechten Maustaste in den oben markierten Bereich ①.
• Wahlen Sie die erstige angezeigte Option aus und bestätigten Sie diese mit einem linken Mausklick.
• Klicken Sie nun solange auf Weiter bis Beenden erscheidt und bestätigen Sie.

Nach weniger Sekunden ist die Festplatte im Windows Explorer sightbar und stehen Ihnen zur Verfügung.

Kundendienst

Erste Hilfe bei Hardwareproblemen

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgegeben. Wir möchten Ohnen hiermit einen Leitfaden an die Hand geben, um das Problem zu losehen.

Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen,HELPen wir Ihnengern weiter.Rufen Sie uns an!

Lokalisieren der Ursache

Beginnen Sie mit einer sorgfälligen Sichtprüfung aller Kabelverbindungen. Wenn das Notebook an Peripheriegeräte angeschlossen ist, überprüfen Sie auch hier die Steckverbindungen aller Kabel.

Benötigen Sie weitere Unterstützung?

Wenn Sie trotz der Vorschläge im vorangegangenen Abschnitt immer noch Probleme haben, behmen Sieitte Kontakt mit ihrer Hotline auf oder wenden Sie sich an www.medion.de. Wir werden Ihnen weiterhelfen.

Bevor Sie sich jedoch an Ihr Technologie Center wenden, bereits Sieitte folgende Daten vor:

• Haben Sie Erweiterungen oder Änderungen an der Ausgangskonf i guration vorgenommen?
  Was fur zusätzliche Peripheriegerate nutzen Sie?
• Welche Meldungen, wenn überhaupt, erschinen?
• Welche Software wurde beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

Treiberunterstützung

Das System ist mit den installierten Treibern in unseren Testlabors ausgiebig und erfolgreich getestet worden. In der Computerbranche ist es jedoch üblich, dass die Treiber von Zeit zu Zeitactualisiert werden. Dies kommt daher, dass sich z. B. eventuelle Kompatibilitätsprobleme zu anderen, noch nicht getesteten Componenten (Programme, Geräte) ergeben haben. Sie können aktuelle Treiber aus dem Internet auf folgender Adresse fühden:

http://www.medion.de

Bitte wenden Sie sich an die Service-Adresse des Landes, im dem das Gerät erworben wurde.

Transport

Beachten Sie folgende Hinweise, wenn Sie das Notebook transportieren wollen:

• Schalten Sie das Notebook aus. Entfernen Sie eingelegte DVDs/CDs.
• Warten Sie nach einem Transport des Notebooks solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Notebooks kommt, die einen elektrischen Kurzschluss verursichen kann.
• Verwenden Sie stets eine Notebook-Tragetasche, um das Notebook vor Schmutz, Feuchtigkeit, Erschüttungen und Kratzern zu schützen.
• Benutzen Sie für den Versand Ihres Notebooks stets die originale Kartonage und halten Sie sich von Ihr Transportunternehmen diesbezüglich beraten.
• Laden Sie ihren Akku vor Antritt längerer Reisen unbedingt voll auf und vergessen Sie nicht, den Netzadapter mitzunehmen.
• Erkundigen Sie sich vor einer Reise über die am Zielort vorhandene Strom- und Kommunikationsversorgung.
• Erwerben Sie vor dem Reiseantritt bei Bedarf die erforderlichen Adapter für Strom.
• Legen Sie, bei Versand des Notebooks, den Akku separat in die Kartonage.
• Wenn Sie die Handgagekontrolle am Flughafen passieren, ist es empfehlenswert, dass Sie das Notebook und alle magnetischen Speichermedien (externe Festplatten) durch die Rontgenanlage (die Vorrichtung, auf der Sie ihre Taschen abstellen) schicken. Vermeiden Sie den Magnetdetektor (die Konstruktion, durch die Sie gehen) oder den Magnetstab (das Handgerät des Sicherheits personals), da dies u. U. Ihr Daten zerstären können.

Wartung

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Notebook-Gehäuses.

• Ziehen Sie vor dem Reinigen immer den Netzstecker, alle Verbindungskabel und entfernen Sie den Akku.
• Reinigen Sie das Notebook nur mit einem angefeuchte ten, fusselfreien Tuch.
• Verwenden Sie keine Lösungsmittel, atzende oder gasförmige Reinigungsmittel.

HINWEIS!

Beschädigungsgefahr!

Die Steckkontakte keinesfalls mit Wasser in Berührung bringen, um Beschädigungen zu vermeiden.

• Sollte dies Dennoch passieren, sind die Steckkontakte vor der nachsten Verwendung unbedingt trocken zu reiben.

• Benutzen Sie zur Reinigung Ihres optischen Laufwerks keine CD-ROM-Reinigungsdiscs oder ähnliche Produkte, welche die Linse des Lasers saubern.

Auf-/Umrüstung und Reparatur

Überlassen Sie die Auf- oder Umrüstung Ihres Notebooks ausschließlich qualifi ziertem Fach personal. Sollten Sie nicht über die notwendige Qualifikation verfügen, beauftragen Sie einen ent sprechen den Service-Techniker.itte wenden Sie sich an ihren Kundendienst, wenn Sie technische Probleme mit Ihrem Notebook haben.

Im Falle einer notwendigen Reparatur wenden Sie sichitte ausschließlich an unsere autorisierten Servicepartner.

Hinweise für den Servicetechniker

• Das Öffnen des Notebook-Gehäuses sowie die Auf- und Umrüstung Ihres Notebooks ist nur Service-Technikern vorbehalten.
• Verwenden Sie nur Originalersatzteile.

• Ziehen Sie vor dem Öffnen des Gehäuses alle Strom- und Anschlusskabel und entfernen Sie den Akku. Wir das Notebook vor dem Öffnen nicht vom Strom netz getrennt, besteht die Gefahr, dass Komponen ten beschädigt werden konnten.

• Interne Komponenten des Notebooks können durch elektrostatische Entladung (ESD) beschädigt werden. Führren Sie Systemerweiterungen und -veränderung sowie Reparaturen an einem ESD-Arbeitsplatz durch. Ist ein solcher Arbeitsplatz nicht vorhanden,/TRagen Sie eine Anti statik-Manschette oder berühren Sie ein en gut leitenden, metallischen Körper. Schäden, die durch unsachgemäß Handhabung ent stehen, werden von uns kosten pfl richtig repariert.

Hinweise zur Laserstrahlung

• In dem Notebook können Lasereinrichtungen der Laserklasse 1 bis Laserklasse 3b verwendet sein. Die Einrichtung erfüllt die Anforderungen der Laserklasse 1.
• Durch Öffnen des Gehäuses des optischen Laufwerks erhalten Sie Zu griff auf Lasereinrichtungen bis zur Laserklasse 3b.

Bei Ausbau und/oder Öffnung dieser La vereinrichtungen ist folgendes zu beachten:

• Die eingebauten optischen Laufwerke enthalten keine zur Wartung oder Reparatur vorgesehenen Teile.
• Die Reparatur der optischen Laufwerke ist ausschließlich dem Hersteller vorbehalten.
• Blichen Sie nicht in den Laserstrahl, auch nicht mit optischen Instrumenten.
• Setzen Sie sich nicht dem Laserstrahl aus. Vermeiden Sie die Bestrahlung des Auges oder der Haut durch direkte oder Streustrahlung.

Recycling und Entsorgung

Verpackung

Das Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe, damit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführrt werden.

Gerät

Altgeräte)dürfen nicht im normalen Hausmüll entsorgt werden. Entspruchend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihre kommunale Verwaltung.

Batterien/Akkus

Verbrauchte/defekte Batterien/Akkus gehoren nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Europäische Norm EN ISO 9241-307 Klasse II

Aufgrund der sehr hohen Anzahl von Transistoren und des damit verbundenen außerst komplexen Fertigungsprozesses, kann es vereinzt zu einem Ausfall oder zur tatsächlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommt.

In der Vergangenheit gab es immer wieder verschiedene Ansätze die Anzahl der erlaubten Pixelfehler zu definierten. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller vollig unterschiedlich. MEDION folgt davon für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm EN ISO 9241-307, Klasse II; welche im Folgenden kurz zusammengefasst sind.

Der Standard EN ISO 9241-307 definiert u.a. allgemein gültige Vorgaben in Bezug auf Pixelfehler. Die Pixelfehler werden in vier Fehlerklassen und drei Fehlertypeken kategorisiert. jeder einzelnie Pixel setzt sich wiederum aus drei Sub-Pixeln mit je einer Grundfarbe (Rot, Grün, Blau) zusammen.

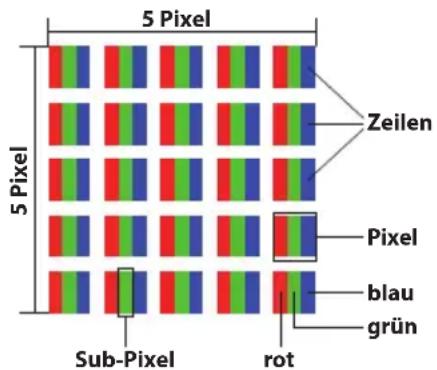

Pixelaufbau

Pixelfehler-Type:

Typ 1: dauerhaft leuchtende Pixel (heller, weißer Punkt), obwohl nicht angesteuert. Ein weißer Pixel entsteht durch das Leuchten aller drei Subpixel.
- Typ 2: nicht leuchtende Pixel (dunkler, schwarzer Punkt), obwohl angesteuert
- Typ 3: abnormale oder defekte Subpixel der Farben Rot, Grün oder Blau (z.B. dauer-haft leuchtend mit halber Helligkeit, nicht leuchtend einer Farbe, blinkend oder flackernd, aber nicht vom Typ 1 oder 2)

Ergänzung: Cluster vom Typ3 (= Ausfall von zwei oder mehr Sub-Pixeln in einem Block von 5 x 5 Pixeln. Ein Cluster ist ein Feld von 5 x 5 Pixeln (15 x 5 Subpixel).

EN ISO 9241-307, Fehlerklasse II

Auflösung Typ 1 Typ 2 Typ 3				Cluster Typ 1, Typ 2	Cluster Typ 3
1024 x 768 2 2 4 0	2
1280 x 800 3 3 6 0	3
1280 x 854 3 3 6 0	3
1280 x 1024 3 3 7 0	3
1366 x 768 3 3 7 0	3
1400 x 1050 3 3 8	0 3
1600 x 900 3 3 8 0	0 3
1920 x 1080	4 4 9 0 3
1920 x 1200	4 4 9 0 3

Energy Star®

ENERGY STAR® ist ein gemeinsames Programm der US-amerikanischen Umweltschutzbehörde EPA (Environmental Protection Agency) und des U.S. Department of Energy, dessen Ziel darin besteht, durch effiziente Produkte und Verfahren Kosten einzusparen und die Umwelt zu schätzen.

MEDION® freut sich, unseren Kunden Produkte mit einer ENERGY STAR®-gerechten Kennzeichnung anbieten zu können.

Das Medion® Akoya® E6436 wurde entwickelt und getestet, um die Anforderungen des ENERGY STAR® 6-Programms für Computer zu erfüllen.

Durch den Einsatz ENERGY STAR®-gerechter Produkte und die Nutzung der Energie-sparfunktionen Ihres Computers verringn Sie den Stromverbrauch. Ein geringerer Stromverbrauchträgt zu möglichen Einsparungen, einer sauberen Umwelt und der Verringerung der Treibhausgasemissionen bei.

Weitere Informationen zu ENERGY STAR® finden Sie unter http://www.energystar.gov. Wir möchen dazu beitragen, die effiziente Nutzung von Energie zu einem wesentlichen Bestandteil ihrer alltätiglichen Abläufe zu machen. Um diese Bemühungen zu unterstützen, hat Medion die folgenden Energiesparfunktionen konfiguriert, die in Kraft treten, wenn Ihr Computer für einen festgelegten Zeitraum inaktiv ist:

	Batteriebetrieb Netzbetrieb
Display abschalten 5 Minuten	10 Minuten
Standby-Modus aktivieren 15 Minuten	30 Minuten
Festplatten ausschalten 10 Minuten	20 Minuten
Ruhezustand aktivieren 30 Minuten	90 Minuten

Technische Daten

Allgemein
Systemtyp E6436
Integrierte Peripheriegeräte 2 Stereo-Lautsprecher
Abmessungen (B x T x H in mm)	ca. 384 x 270 x 27
Gewicht	ca. 2,3 kg (inkl. Akku)
Installierter Arbeitssspeicher 4 GB
Speicherart DDR4 Arbeitssspeicher
SSD 128 GB
HDD 1 TB
Optisches Laufwerk	DVD-ReWriter
Display Typ	ca. 39,6 cm (15,6")
Max. Auflösung	1920 x 1080 Pixel
Netzadapter	FSP Group, FSP045-RECN2
Erforderliche Netzspannung	100 - 240 V~ 50/60 Hz
AC Input	100 - 240 V~, 1,5A, 50/60 Hz
DC Output	19 V~ 2,37 A

WARNING!

Stromschlaggefahr!

Im Inneren des Gerätes befinden sich stromführungte Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes!

• Das Gehäuse nicht öffnen, um einen elektrischen Schlag zu vermeiden.
• Nur innerhalb von Gebäuden benutzen.

AkkuSMP,A41-E15
Spannung 14,52 V
Kapazität 2600mAh
Energie 37 Wh
Betriebszeit ca. 3 - 5 Stunden	(abhängig von den Notebook-Einstel-lungen und dem Nutzungsverhalten im Betrieb)
Umgebungsbedingungen
Min. Betriebstemperatur	5 °C
Max. Betriebstemperatur	30 °C
Zulässige Luftfeuchtigkeit im Betrieb	20 - 80 % (nicht kondensierend)
Anschlüsse	Multikartenleser für SD-, SDHC-, SDXC-Speicherkarten (nicht im Lieferumfang enthalten)2 x USB 3.02 x USB 2.01 x HDMI®1 x LAN (RJ-45)
Anschlüsse Audio	Audio-Kombo (Mic in & Audio out)

Informationen zum WLAN/Bluetooth®

Frequenzbereich: 2,4 GHz/5 GHz

WLAN Standard: 802.11 a/b/g/n/ac

Verschlusselung:

WEP/WPA/WPA2

Frequenzbereich/MHz Kanal max. Sendeleistung/dBm
2400 - 2483,51-13 19,9
BT 2402 - 2480 -- 9,08
5150 - 5250 36 - 48 21,83
5250 - 5350 52 - 64 21,39
5470 -5725 100 - 140 21,67

Impressum

Copyright © 2017

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfaltung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnhof 77

4.5307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medion.com/de/service/start/ zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

Index

A

Akku 20

Akkuleistung 29

Aufladen des Akkus 28

Einsetzen des Akkus 27

Entladen des Akkus 28

Entnehmen des Akkus 27

Überprüfen der Akkuladung 29

Akkuladeanzeige 23

Anschlieben

Stromversorgung.17

Verkabelung. 18

Anschluss eines externen Monitors ....30

Aufstellungsord. 16

Auf-/Umrüstung. 47

B

Bestimmungsgemäßer Gebrauch 11

Betriebssicherheit. 14

Display 20

Bluetooth 37

C

Capital Lock-Großschrift 23

D

Darstellung. 30

Datenscherung. 15

Display. 30

Öffnen und Schließen des Displays ...30

E

ECO-Funktion 29

Energieverwaltung. 29

Energy Star 50

Entsorgung 48

Ergonomie. 17

Erste Hilfe bei Hardwareproblemen ....45

External Audioverbindungen 35

F

FAQ. 43

Flugzeugmodus 37

H

Hinweise für den Servicetechniker 47

1

Inbetriebnahme 24

K

Konformitätsinformation 12

Kundendienst. 45

L

Lizenzvertrag 26

Lokalisieren der Ursache 45

M

Multikartenleser 38

Speicherkarte einlagen 38

Speicherkarte entfernen 38

N

Netzwerkbetrieb 35

Netzwerkanschluss 35

Voraussetzungen 36

Wireless LAN 36

Notebook sichern

Einschaltkennwort 39

Notebookspezifi sche

Tastenkombinationen 31

Notebook starten

Num Lock - Ziffernblock

P

Pixelfehler 49

Pixelfehler-Typen 49

R

Regionale Wiedergabeinformationen .34

Reparatur 47

s

Soundsystem. 35

External Audioverbindungen 35

Stromversorgung. 17,25

Akkubetrieb 27

Ein-/Ausschalter 25

Netzbetrieb. 25

Systemwiederherstellung. 40

Auslieferungszustand wiederherstellen 40

PowerRecovery. 40

T

Tastatur 31

Technische Daten

Akku. 52

Anschlisse. 52

Umgebungsbedingungen 52

Themen rund um den Brenner 34

Rohlinge 34

Touchpad. 20,32

Transport 46

Treiberunterstutzung 46

U

UEFI-Einstellung 42

Umgebungsbedingungen. 16

W

Wartung. 47

WLAN-/Bluetooth-Anzeige 23

Z

Zugriffsanzeige 23

MEDION

MEDION B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

BE

Hotline: [phone]

Fax [phone]

LUX

Hotline: [phone]

Fax [phone]

Bitte benutzen Sie das Kontaktformular unter:
