SC-HT845 - Sistema home cinema PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema home cinema 5.1
Marca	Panasonic
Modello	SC-HT845
Apparecchio principale	SA-HT845
Altoparlanti anteriori	SB-FS840 (2 vie, bass-reflex)
Altoparlante centrale	SB-PC840 (2 vie, 3 altoparlanti)
Altoparlanti surround	SB-FS841 (2 vie)
Subwoofer	SB-WA845 (attivo, 2 x 13 cm woofer)
Potenza totale (DIN)	750 W (modalità Dolby Digital)
Impedenza degli altoparlanti	4 Ω (anteriori, centrale, surround)
Risposta in frequenza (altoparlanti anteriori)	78 Hz - 45 kHz (-16 dB)
Risposta in frequenza (subwoofer)	40 Hz - 220 Hz (-16 dB)
Formati supportati	DVD-Video, DVD-Audio, DVD-RAM, DVD-R/RW, CD, CD-R/RW, MP3, WMA, JPEG, MPEG4, DivX
Uscite video	Composite, S-Video, Componente (Y/PB/PR), RGB (SCART)
Funzioni audio	Dolby Pro Logic II, Super Surround, Sound Enhancement, Multi Re-master
Scansione progressiva	Sì (625p/525p)
Sintonizzatore	FM/AM con 15 preset per banda
Accessori inclusi	Telecomando, cavi video e di sistema, antenna FM/AM, cavo di alimentazione, etichette
Alimentazione	230 V~, 50 Hz
Consumo in standby	0,7 W
Dimensioni (altoparlante anteriore)	260 × 1234 × 270 mm
Peso (altoparlante anteriore)	3,92 kg
Dimensioni (altoparlante centrale)	320 × 88 × 96 mm
Peso (altoparlante centrale)	1,36 kg
Dimensioni (subwoofer)	201,5 × 368,2 × 491,5 mm
Peso (subwoofer)	11,3 kg

Domande frequenti - SC-HT845 PANASONIC

Come installare gli altoparlanti del Panasonic SC-HT845?

Assemblare i supporti forniti seguendo i passaggi da 1 a 5 del manuale. Fissare le aste alle basi, poi agli altoparlanti. Rispettare la polarità (+/-) dei cavi. Posizionare gli altoparlanti anteriori a circa 1 m dal televisore e i surround su ciascun lato della posizione di ascolto.

Cosa fare se il telecomando non funziona?

Verificare che le batterie siano inserite correttamente e non scariche. Puntare il telecomando verso il sensore dell'apparecchio a meno di 7 m. Se il problema persiste, sostituire le batterie con nuove (tipo AA).

Perché non c'è audio?

Assicurarsi che il cavo di alimentazione e le connessioni degli altoparlanti siano corretti. Verificare che la sorgente (DVD/CD, radio) sia selezionata e che il volume non sia al minimo. Se l'audio è disattivato, premere MUTING per riattivarlo.

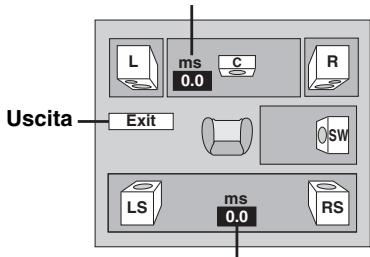

Come regolare il ritardo degli altoparlanti?

Accedere al menu Setup > scheda Audio > Speaker Settings. Utilizzare i tasti di navigazione per regolare il ritardo del canale centrale (0-5 ms) e surround (0-15 ms) in base alla distanza degli altoparlanti dalla posizione di ascolto.

Il lettore non mostra l'immagine, cosa fare?

Verificare la connessione video (composite, S-Video, componente o SCART). Assicurarsi che il televisore sia sull'ingresso corretto. Se l'immagine è distorta, regolare Video Output Mode nel menu Picture su interlacciato (625i/525i) o progressivo in base al televisore.

Come memorizzare le stazioni radio?

Selezionare la banda FM o AM con INPUT SELECTOR. Passare in modalità MANUAL con TUNE MODE, quindi premere a lungo MEMORY per avviare la ricerca automatica. Le stazioni vengono memorizzate sui canali da 1 a 15.

Posso riprodurre file DivX su questo sistema?

Sì, lo SC-HT845 riproduce file DivX (versione 3.11, 4.x, 5.x) masterizzati su CD-R/RW, DVD-R/RW o DVD-RAM. Assicurarsi che il disco sia finalizzato e che il codec sia compatibile. Per i contenuti DivX VOD, è necessario inserire il codice di registrazione nel menu Others > DivX Registration.

Come attivare la modalità Super Surround?

Premere SHIFT + SUPER SRND per scegliere tra MUSIC, MOVIE o PARTY. Per disattivare, selezionare OFF. Questa modalità aggiunge effetti surround alle sorgenti stereo.

Cosa significa il messaggio 'F61' sul display?

Il codice F61 indica un problema di connessione degli altoparlanti. Verificare che i cavi siano collegati correttamente e che i fili positivo e negativo non si tocchino. Se il messaggio persiste, contattare un centro di assistenza autorizzato.

Come resettare il sistema alle impostazioni di fabbrica?

In modalità spenta con la sorgente DVD/CD selezionata, tenere premuto il tasto ■ sull'apparecchio principale e il tasto ≥10 del telecomando fino a quando 'Inizializzato' scompare dallo schermo del televisore. Spegnere e riaccendere l'apparecchio.

MANUALE UTENTE SC-HT845 PANASONIC

Con questo lettore si possono utilizzare i DVD video marcati con le etichette contenenti il numero regionale "2" o "ALL".

Scansione progressiva avanzata pag. 8 Fornisce un'immagine più nitida e pulita.

Compatibile con molti formati di supporti pag. 11 DVD-RAM, DVD-Audio, DVD-Video, DivX e altri formati.

Effetto audio ad alte prestazioni pag. 24 Controllo del Campo sonoro (SFC), enfatizzazione dei bassi e quant'altro.

La ringraziamo per l'acquisto di questo prodotto. Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni. Conservare questo manuale.

HT535: indica le funzioni applicabili soltanto al modello SC-HT535. HT845: solo al modello SC-HT845. HT885: solo al modello SC-HT885.

• Queste istruzioni per l'uso sono applicabili ai modelli SC-HT535, SC-HT845 e SC-HT885. Se non è indicato altrimenti, le illustrazioni in queste istruzioni per l'uso sono del modello SC-HT535.
• Le operazioni descritte in queste istruzioni per l'uso si eseguono principalmente con il telecomando, ma si può anche usare l'unità principale se i comandi sono gli stessi.

Sistema	SC-HT535	SC-HT845	SC-HT885
Unità principale	SA-HT535	SA-HT845	SA-HT885
Diffusori anteriori	SB-FS535	SB-FS840	SB-FS930
Diffusore centrale	SB-PC535	SB-PC840	SB-PC930
Diffusori surround	SB-FS536	SB-FS841	SB-FS880
Subwoofer attivo	SB-WA535	SB-WA845	SB-WA885

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER. L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'UNITÀ, NON ESPORLA ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI E NON METTERVI SOPRA ALCUN OGGETTO CONTENENTE LIQUIDI, COME UN VASO DI FIORI.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

Questa unità deve essere sistemata vicino alla presa di corrente, e la spina del cavo di alimentazione deve essere facilmente accessibile in caso di problema.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE

(All'interno del prodotto)

(Parte posteriore del prodotto)

Solo per l'Italia

Il produttore "Matsushita Electric Industrial Co., Ltd., 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone" di questi modelli numero SC-HT535, SC-HT845 e SC-HT885, dichiara che essi sono conformi al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

Precauzioni per la sicurezza

Sistemazione

Sistemare l'unità su una superficie piana, dove non ci sono la luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il mobile e gli altri componenti, riducendo la vita di servizio dell'unità.

Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in corrente continua. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave o in altri luoghi dove viene usata la corrente continua.

Protezione del cavo di alimentazione CA.

Accertarsi che il cavo di alimentazione CA sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente o è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo.

Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione CA, c'è pericolo di scosse elettriche.

Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento.

Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione CA e rivolgersi al rivenditore o ad un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni all'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata staccando il cavo di alimentazione dalla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.

Controllare e identificare gli accessori forniti.

1 Telecomando

HT535 (EUR7722XH0)

HT845 HT885

(EUR772XC0)

2 Pile del telecomando

1 Cavo video

1 Cavo problema

1 Cavo di alimentazione CA

1 Foglio di autoadesivi per cavi diffusori

Cavi dei diffusori

HT535

HT845

1 × Cavo corto

2 × Cavi lunghi

HT885

1 × cavo corto

HT535 2 Tubi (A)

HT535 2 Tubi (B)

HT535 2 Basi

HT535 4 Viti di supporto

HT535 2 Staffe

HT535 1 Cuscinetti di gomma

HT845 2 Basi

HT885 4 Basi

HT845 4 Viti lunghe

HT885 8 Viti lunghe

HT845 4 Viti piccole

HT885 8 Viti piccole

Tubi

HT845

2×Tubi

HT885

2× Tubi con cavo lungo

Sommario

Preparativi

Precauzioni per la sicurezza 2

Accessori 3

Installazione semplice

PASSO 1 Montaggio del diffusore 4

PASSO 2 Posizionamento 6

PASSO 3 Collegamento del subwoofer ai diffusori 7

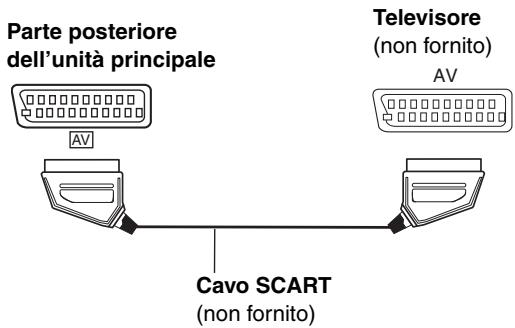

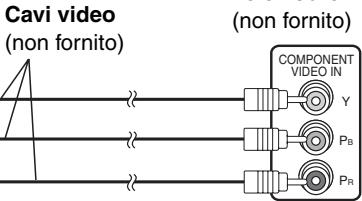

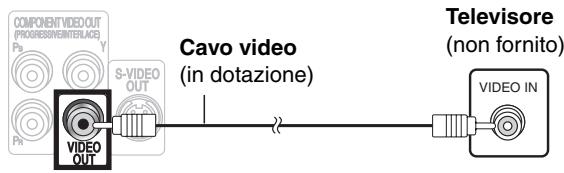

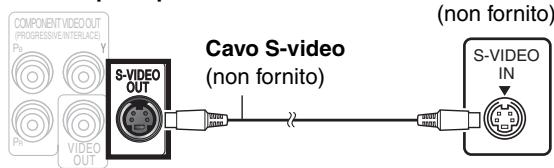

PASSO 4 Collegamenti video 8

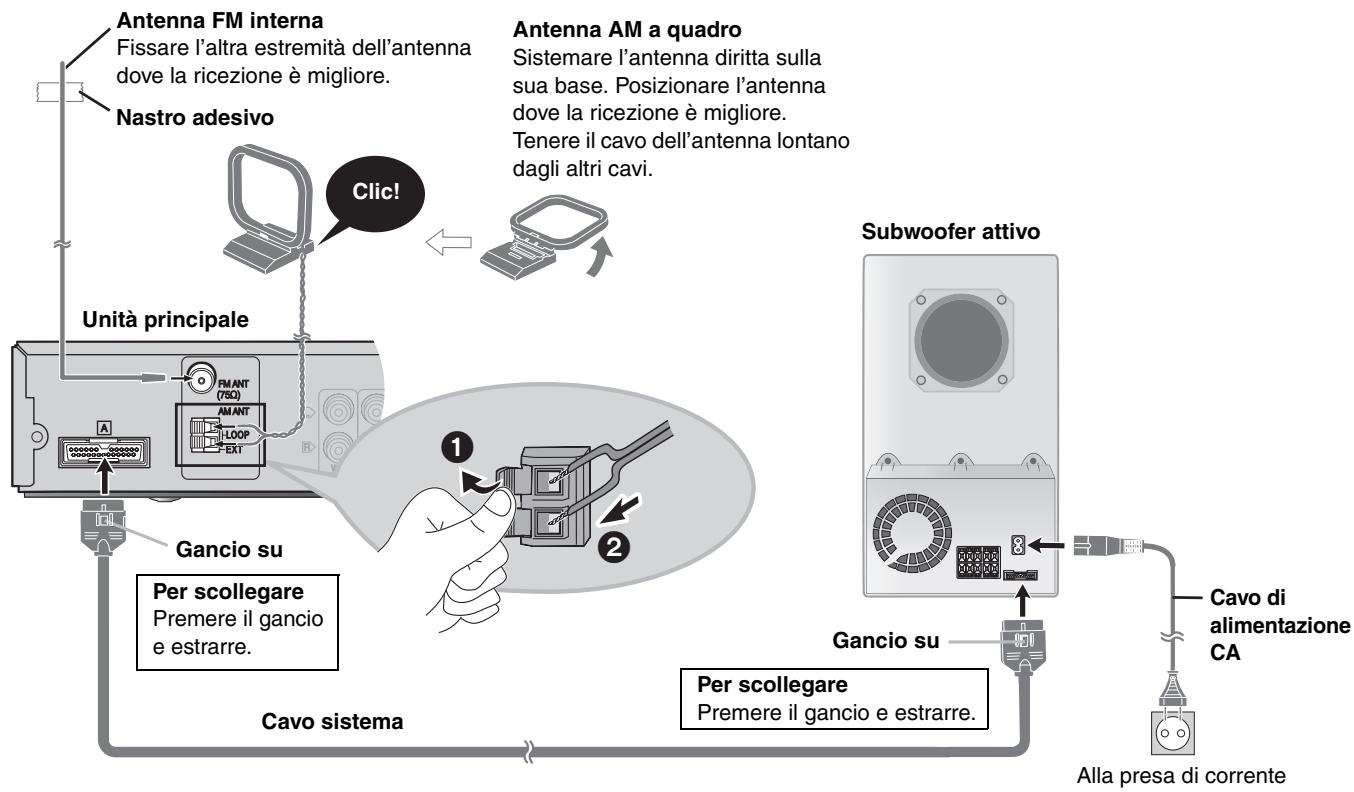

PASSO 5 Collegamenti della radio e del sistema 9

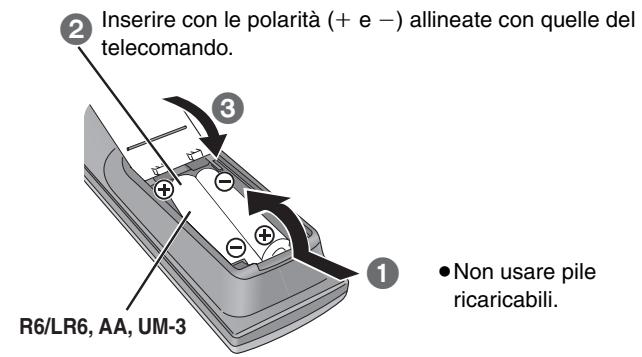

PASSO 6 Telecomando 9

PASSO 7 QUICK SETUP (INSTALLAZIONE RAPIDA) 10

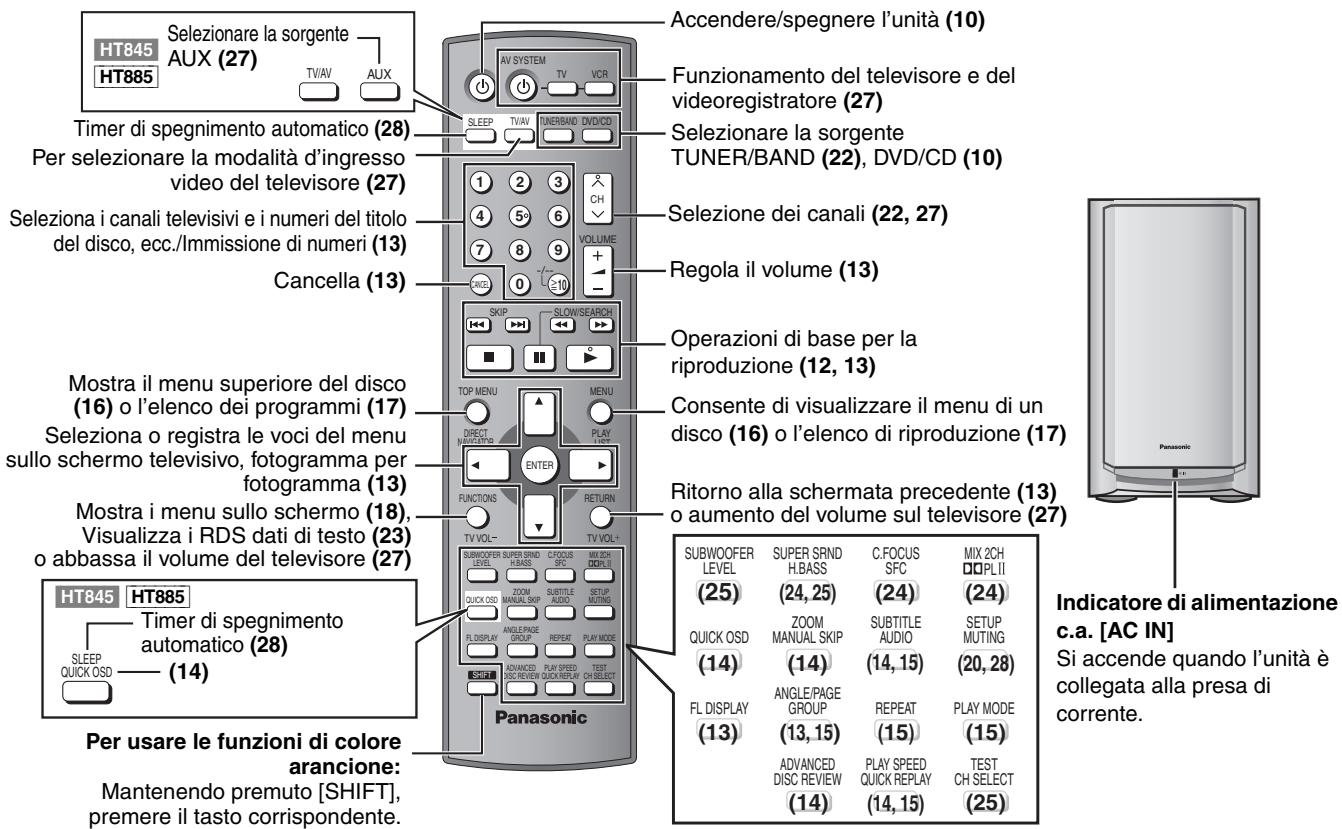

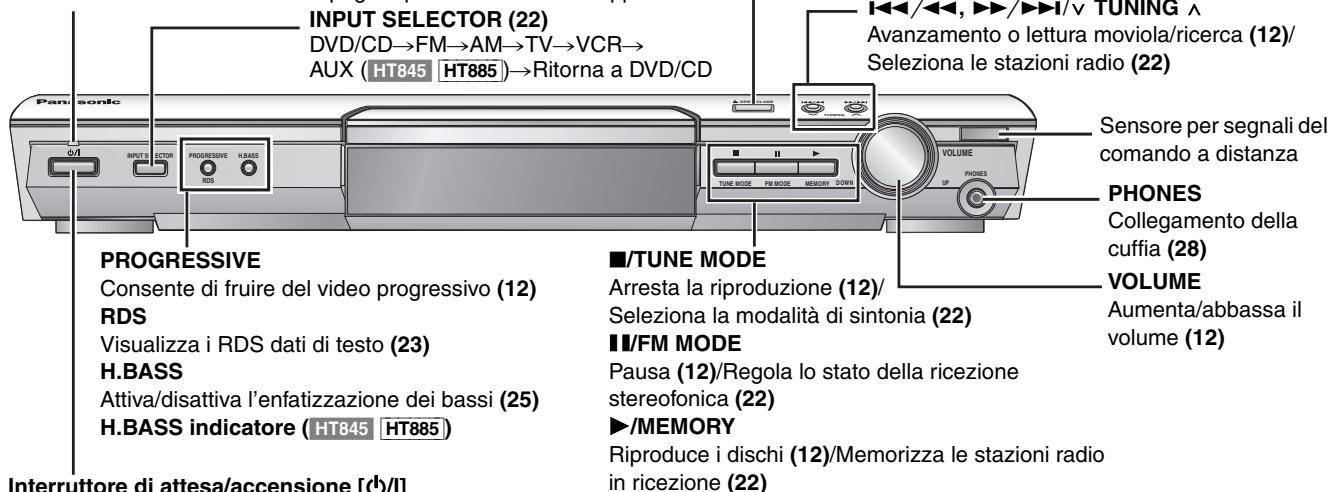

Guida di riferimento ai comandi 10

Dischi utilizzabili 11

Operazioni con i dischi

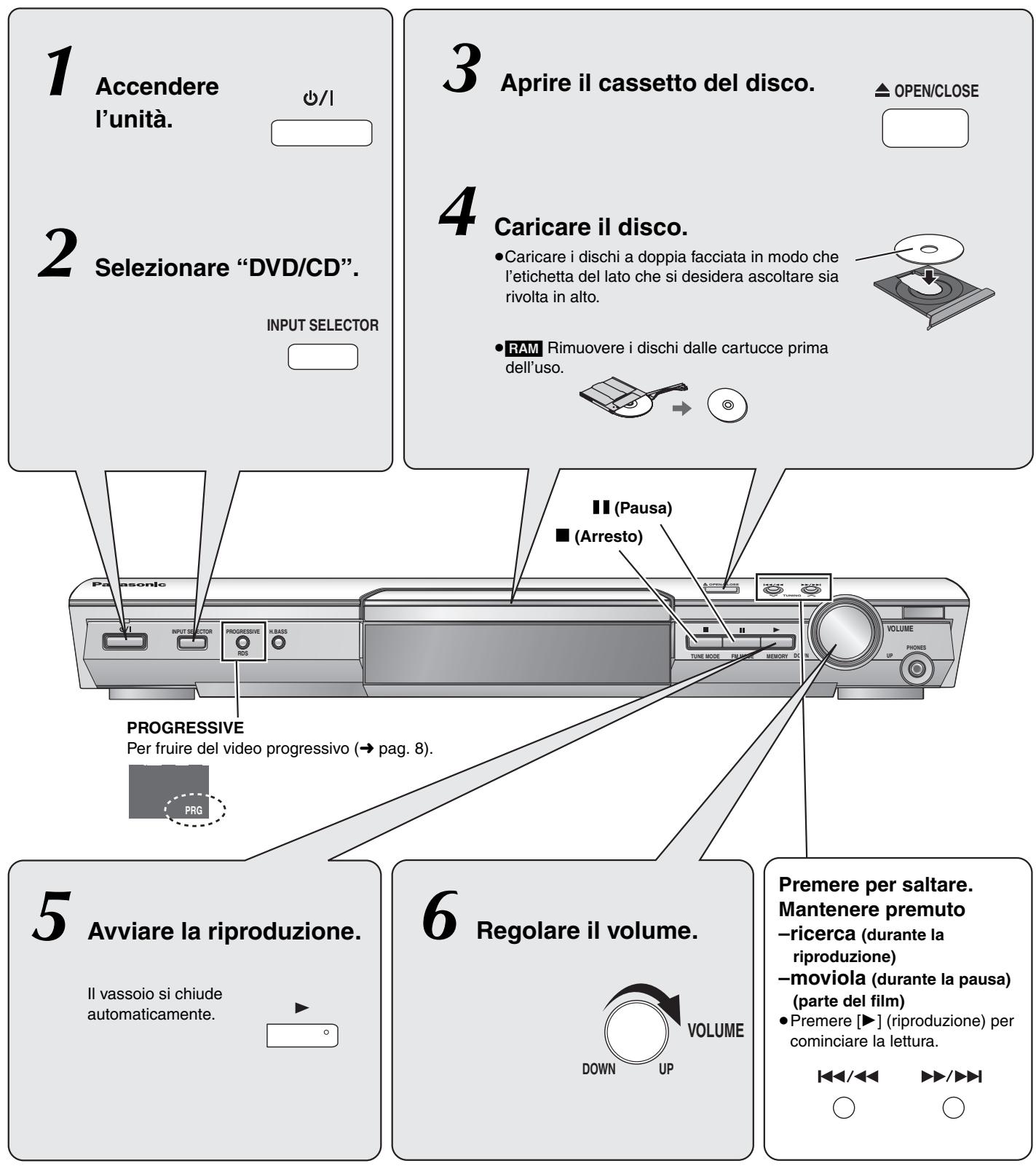

Lettura di base 12

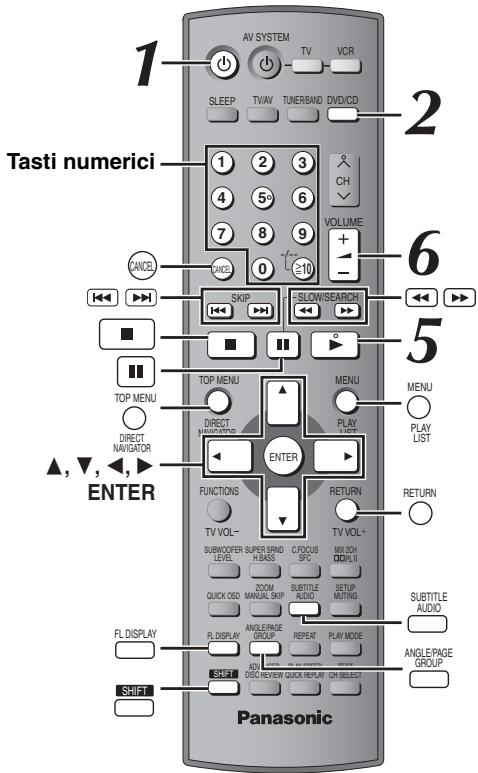

Uso dell'unità principale/Uso del telecomando

Funzioni comode 14

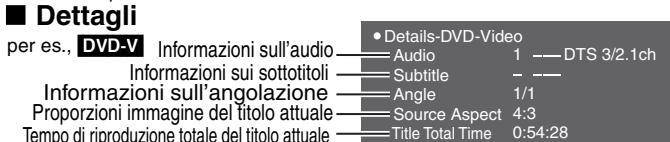

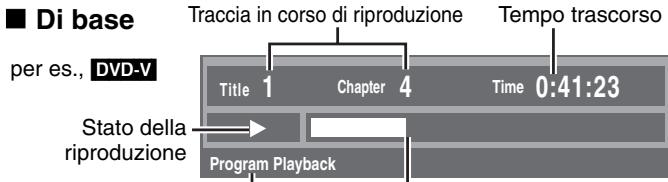

Visualizzazione dello stato attuale della riproduzione (QUICK OSD)/Verifica dei titoli da riprodurre (ADVANCED DISC REVIEW)/Replay veloce/Avanzamento di 30 secondi/Modifica del rapporto di zoom/Modifica della traccia audio/Modifica dei sottotitoli/Selezione dell'angolazione e rotazione dell'immagine fissa/avanzamento/Modifica della velocità di riproduzione/Ripetizione della lettura/Riproduzione di tutti i gruppi, programmata e casuale

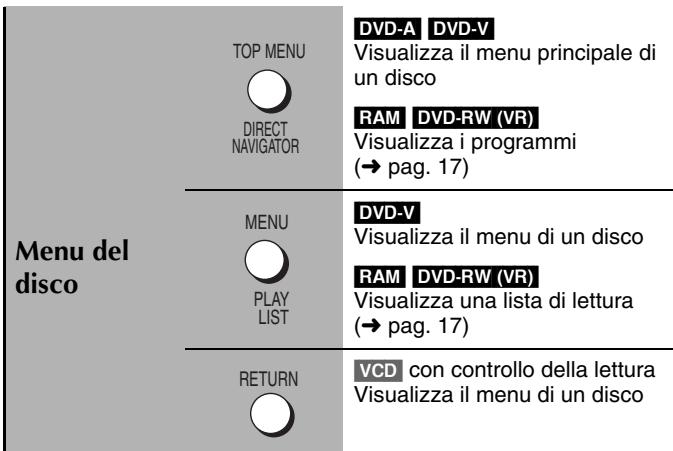

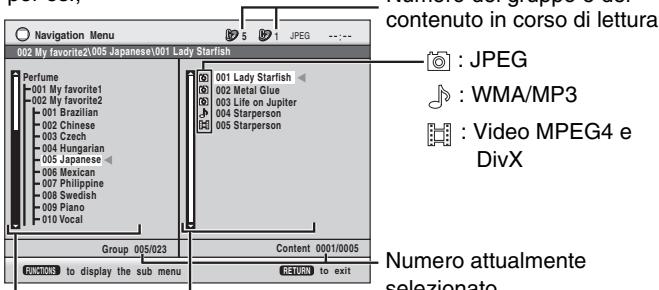

Uso dei menu di navigazione 16

Lettura dei dischi di dati

Riproduzione della traccia selezionata nel CD

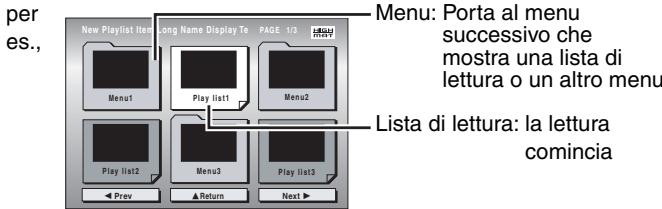

Lettura dei dischi HighMAT

Riproduzione di dischi RAM/DVD-RW (DVD-VR)

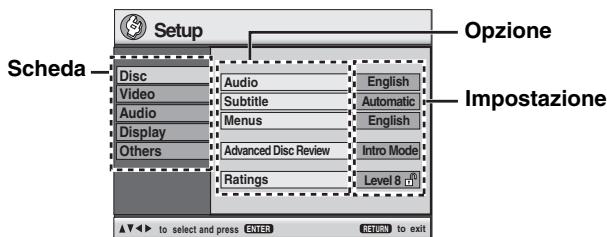

Uso dei menu sullo schermo 18

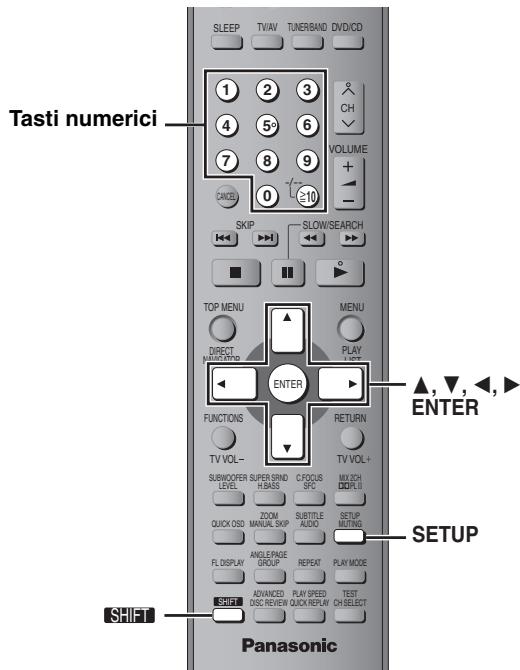

Menu principale/Other Settings (Altre impostazioni)

Cambiamento delle impostazioni del lettore 20

Cambiamento del tempo di ritardo (Speaker Settings)

Altre operazioni

Radio 22

Preselezione automatica/Selezione dei canali preselezionati/

Sintonia manuale/Trasmissione RDS/

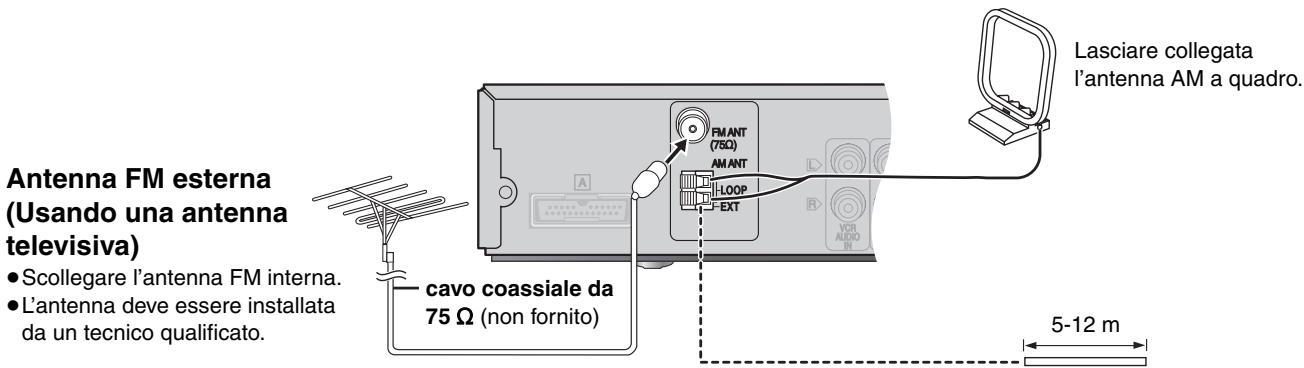

Collegamento delle antenne opzionali

Campo sonoro e qualità del suono. 24

Controllo del campo sonoro/Super Surround/

Fuoco centrale/Dolby Pro Logic II/Riduzione a 2 canali/

Enfatizzazione dei bassi/Livello del subwoofer/

Regolazioni del livello dei diffusori

Funzionamento di altri componenti 26

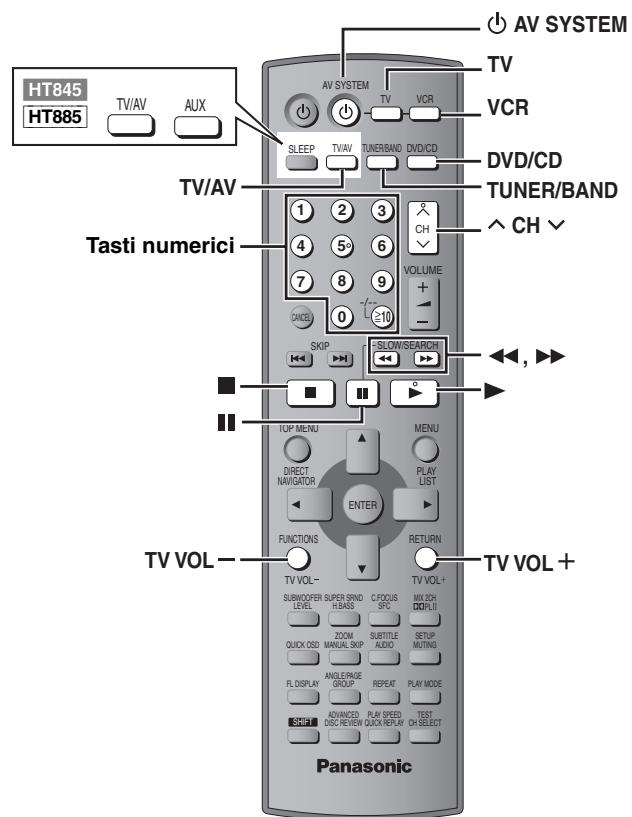

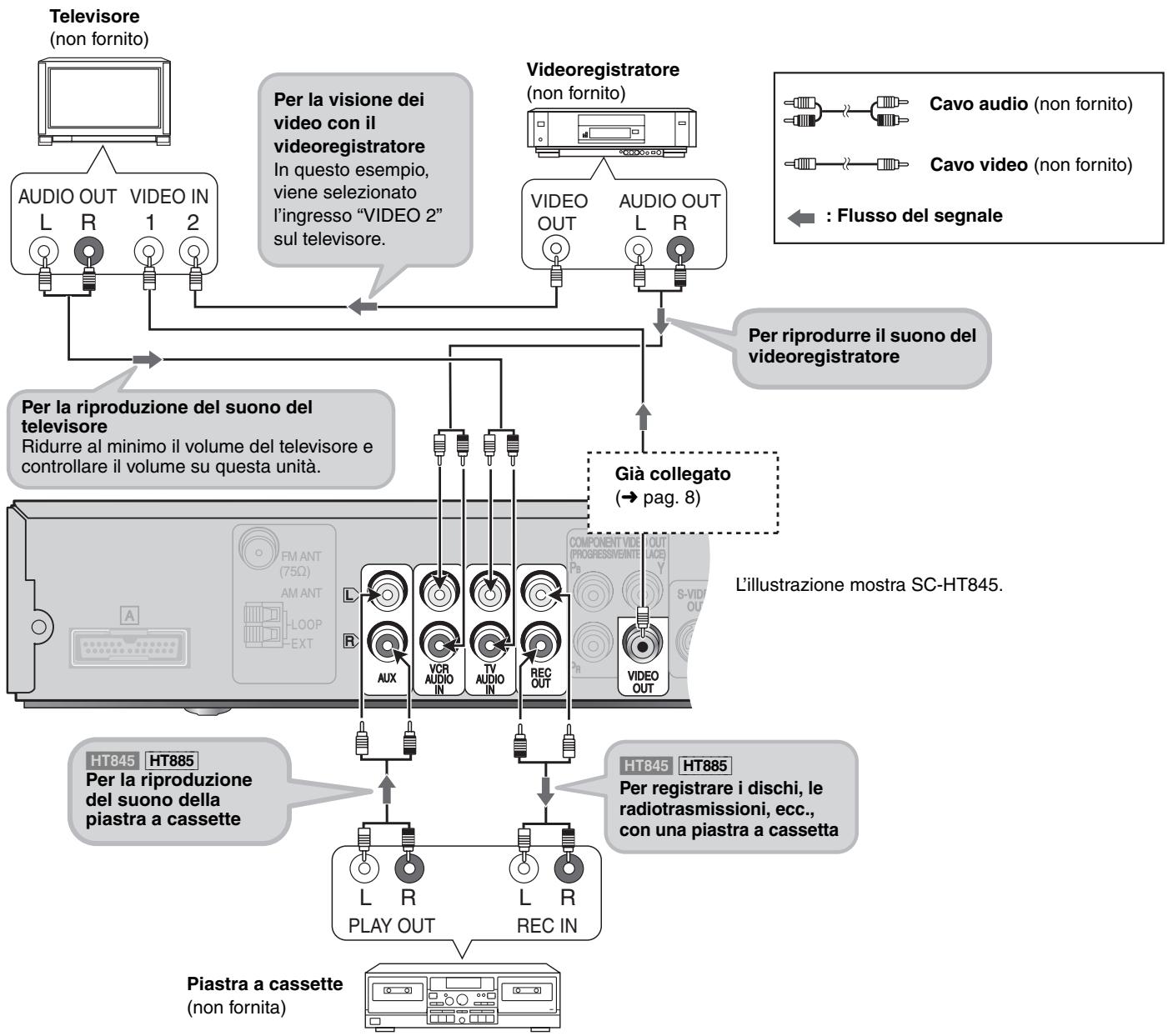

Funzionamento del televisore e del videoregistratore/

Funzionamento della piastra a cassette (HT845 HT

Altre funzioni utili 28

Timer di spegnimento automatico/Silenziamento/

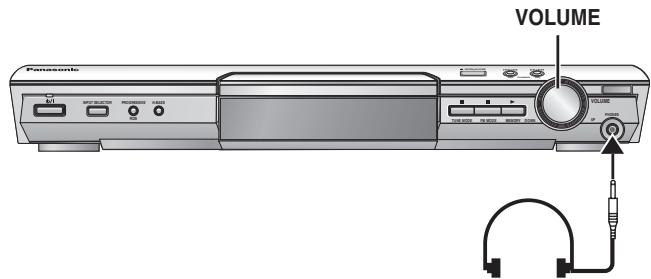

Uso della cuffia

Riferimento

Altre opzioni di impostazione dei diffusori 29

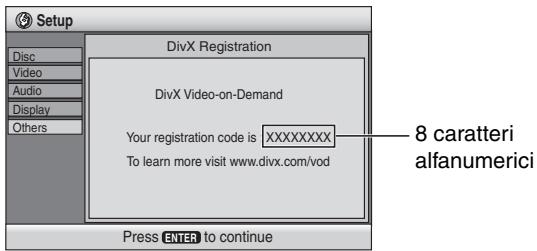

Informazioni sui contenuti DivX VOD 30

Manipolazione dei dischi 30

Glossario 30

Manutenzione 30

Elenco dei codici delle lingue 31

Dati tecnici 32

Guida alla risoluzione dei problemi 34

Installazione semplice

PASSO 1

Montaggio del diffusore

HT535

HT845 Diffusori anteriori

HT885

Diffusori anteriori e surround

I supporti in dotazione sono progettati appositamente per i diffusori anteriori SB-FS535, SB-FS840 e SB-FS930, o per i diffusori surround SB-FS880 Panasonic. Usarli solo come indicato in questa procedura di installazione.

Preparativi

• Per evitare danni o graffiti, stendere un panno morbido ed eseguire il montaggio su di esso.
• Per il montaggio, usare un cacciavite con testa a croce.
• Prima di cominciare il montaggio, l'installazione e i collegamenti, accertarsi di disporre di tutti i componenti indicati. Non c'è differenza tra i diffusori destro e sinistro e i tubi.

HT535

2 diffusori anteriori

4 tubi •2×tubo A (con cavo)

•2×tubo B

2 Basi

4 Viti con rondelle

4 Viti di supporto

4 Viti piccolo

2 Staffe

Cuscinetti di gomma

È possibile utilizzare i diffusori anteriori senza assemblare i supporti. In questo caso, fissare i cuscinetti di gomma inclusi alla base degli altoparlanti. Questo impedisce che le vibrazioni facciano spostare o cadere gli altoparlanti. Usare 3 o 4 cuscinetti per altoparlante.

1 Fissaggio dei tubi alle basi.

1 Inserire il tubo B.

Far corrispondere questi orifizi quando il tubo viene inserito.

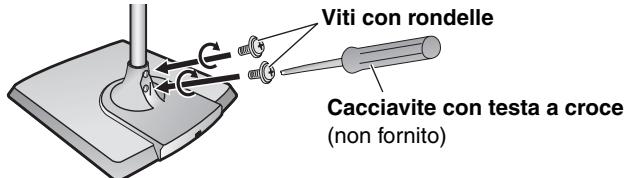

Fissare il tubo B alla base.

Accertarsi che le viti siano strette saldamente.

2 Assemblaggio dei tubi.

1 Fare passare il cavo del diffusore dal tubo A attraverso il tubo B e la base.

Per infilarlo più rapidamente, legare allentandolo il cavo a metà (non piegarlo), fare passare la parte piegata attraverso il tubo e quindi tirare il resto del cavo attraverso la base.

2 Collegare il tubo A al tubo B.

Fissare i tubi. Accertarsi che le viti siano strette saldamente.

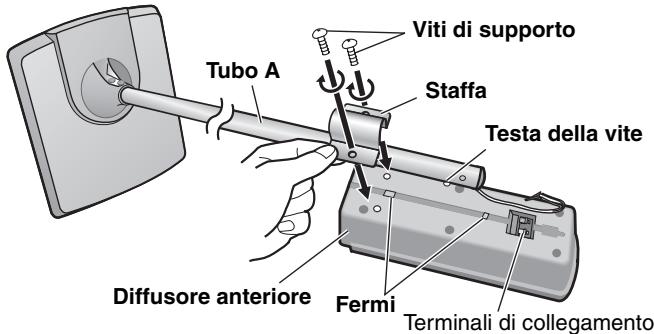

3 Collegare i tubi agli altoparlanti.

Introdurre la testa della vite fra i 2 fermi della scanalatura dell'altoparlante.

Accertarsi che il tubo sia fissato in orizzontale serrando alternativamente le viti destre e sinistre finché sono completamente strette.

Per impedire un cortocircuito, non coprire i terminali di collegamento con il tubo.

4 Collegare i cavi dei diffusori.

5 Fissare i cavi del diffusore alle basi.

HT845

HT885

Nota

Per impedire che i cavi dell'altoparlante vengano estratti dai tubi, lasciare l'involucro di plastica sui tubi durante l'assemblaggio dei supporti dei diffusori. - HT885 Le coppie di diffusori anteriori e surround, come pure le coppie di tubi, sono diverse. - Prima di collegare i tubi, controllare l'etichetta sulla parte posteriore dei diffusori (→ pag. 6). - I tubi con i cavi più corti sono per i diffusori anteriori.

HT845 2 Diffusori anteriori	HT845 2 Tubi	HT885 4 Tubi	HT845	HT845	HT845
HT885 2 Diffusori anteriori e 2 Diffusori surround	·2×Tubi con cavo corto: per i diffusori anteriori ·2×tubi con cavo lungo: per i diffusori surround	·2Basi	4 Viti lunghe	4 Viti piccole
		HT885	HT885	HT885
		4 Basi	8 Viti lunghe	8 Viti piccole

1 Assemblaggio dei supporti dei diffusori.

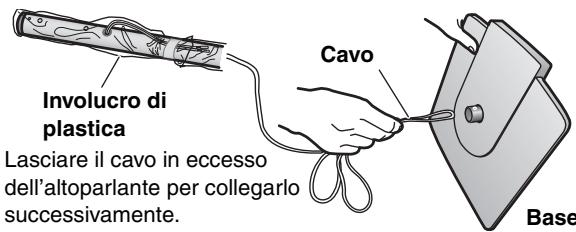

Fare passare il cavo del diffusore attraverso la base.

Per infilarlo più rapidamente, legare il cavo a metà allentandolo (non piegarlo), fare passare la parte piegata attraverso il tubo e quindi tirare il resto del cavo attraverso la base.

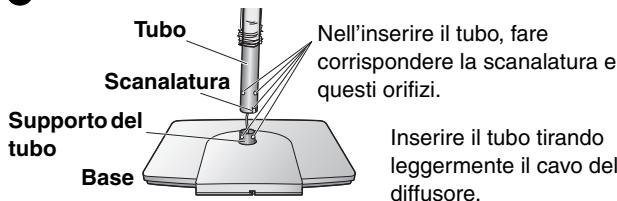

2 Inserire il tubo.

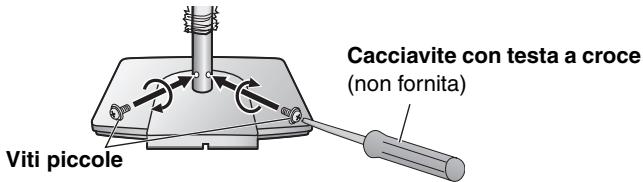

Fissare il tubo alla base.

Accertarsi che le viti siano strette saldamente.

Prima di continuare al passo seguente, rimuovere l'involucro di plastica dal tubo.

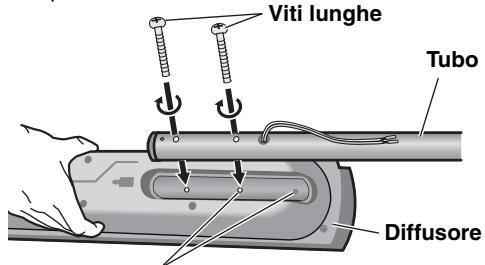

2 Fissare i supporti ai diffusori.

Accertarsi che il supporto sia fissato in orizzontale serrando alternativamente le viti superiori e inferiori e finché sono completamente strette.

Si può anche collegare la parte inferiore del diffusore. L'altezza del diffusore può anche essere modificata quando il supporto viene fissato alla parte superiore o inferiore del diffusore.

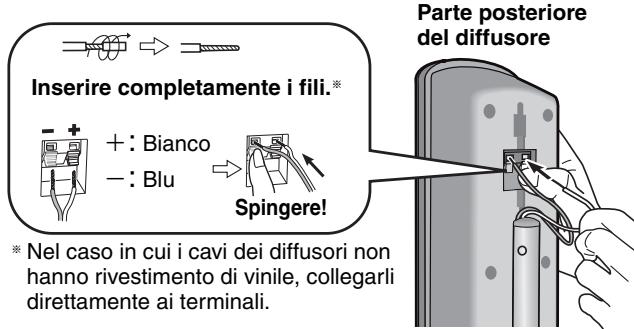

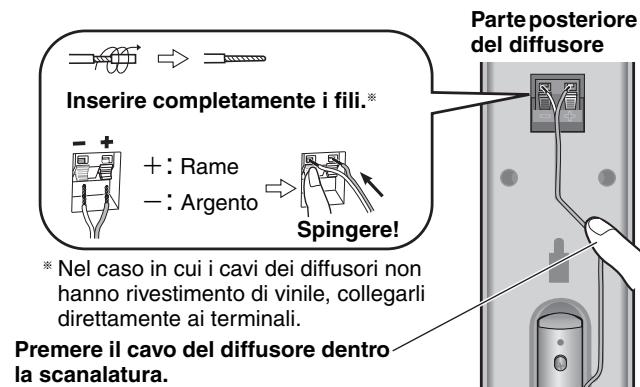

3 Collegamento dei cavi dei diffusori.

Se è presente un eccesso del cavo del diffusore, infilare il cavo del diffusore nell'apertura vicino alla parte superiore del tubo, tirandolo alla parte inferiore della base.

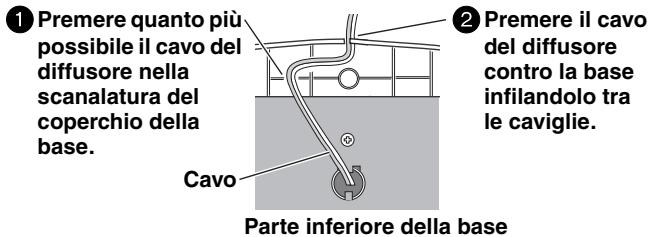

4 Fissare i cavi del diffusore alle basi.

Premere quanti più possibile il cavo del diffusore nella scanalatura del coperchio della base. Cavo

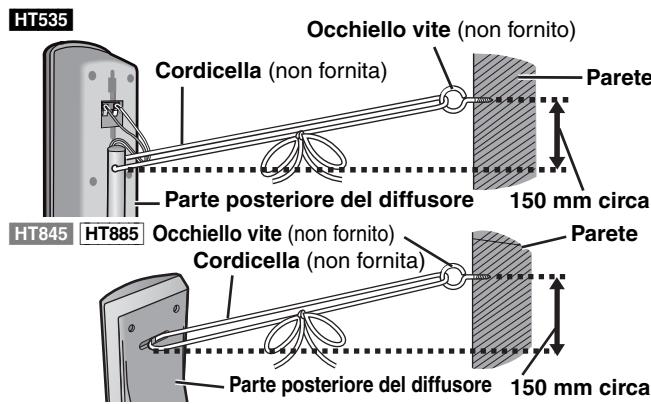

Per impedire che i diffusori cadano

Preparativi

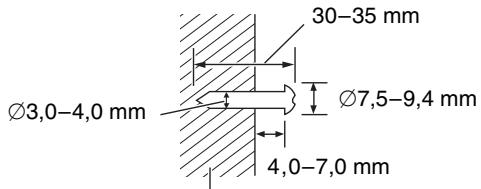

Attaccare gli occhielli delle viti (non forniti) per fissare i diffusori alla parete (→ illustrazione a destra).

• È necessario procurarsi degli occhielli e delle viti appropriati alle pareti o ai pilastri a cui fissarli.
• Per la procedura adatta di fissaggio a una parete in cemento o a una superficie che potrebbe non essere sufficientemente robusta per supportarla, rivolgersi a un muratore esperto. Se si fissa in modo errato, la parete o i diffusori potrebbero danneggiarsi.

Per impedire che i diffusori cadano, fare passare la cordicella (non fornita) attraverso l'anello sulla parte posteriore di ciascun diffusore e fissarla saldamente alla parete.

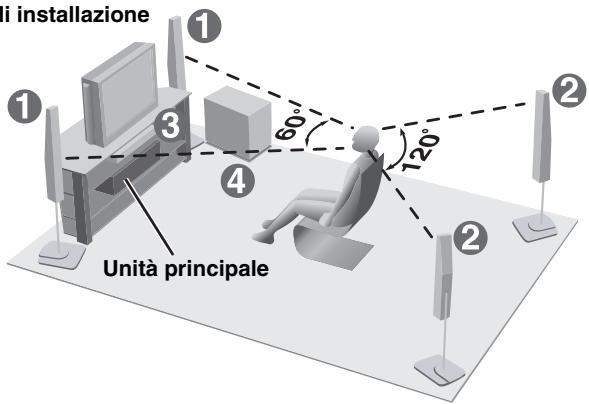

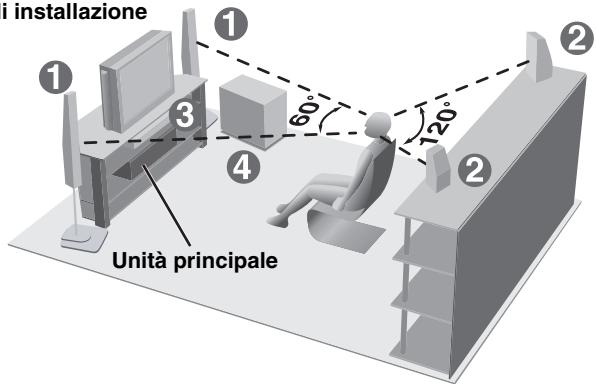

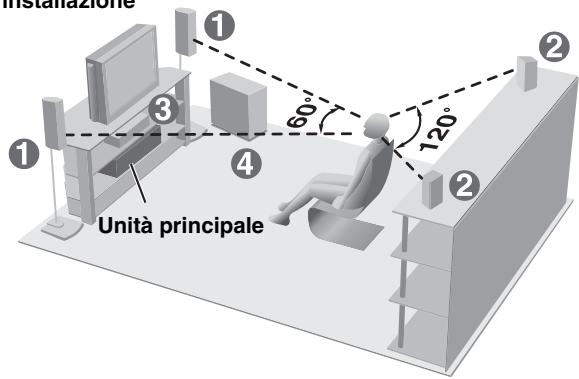

PASSO 2: Posizionamento

Il posizionamento dei diffusori può influenzare i bassi e il campo sonoro. Tenere presente quanto segue:

• Sistemare i diffusori su basi piane e solide.
• Una sistemazione dei diffusori troppo vicina al pavimento, alle pareti e agli angoli può aumentare eccessivamente i bassi. Coprire le pareti e le finestre con tende spesse.
• Sistemare i diffusori anteriori, centrale e surround a circa la stessa distanza dalla posizione di ascolto.

Gli angoli dello schema sono approssimativi.

Altre opzioni di impostazione dei diffusori (→ pag. 29)

HT535 1

ANTERIORE SURROUND

(D, S)

2

3

CENTRALE

4

SUBWOOFER

ATTIVO

La coppia di diffusori destro e sinistro è la stessa per i diffusori anteriori e surround.

HT845 1

ANTERIORE

(D, S)

2

SURROUND

(D, S)

3

CENTRALE

4

SUBWOOFER

ATTIVO

Esempio di installazione

La coppia di diffusori destro e sinistro è la stessa per i diffusori anteriori e surround.

HT885 1

ANTERIORE

(D, S)

2

SURROUND

(D, S)

3

CENTRALE

4

SUBWOOFER

ATTIVO

Esempio di installazione

La coppia di diffusori destro e sinistro è la stessa per i diffusori anteriori e surround.

Non usare un diffusore anteriore come diffusore surround, o viceversa. Controllare il tipo di diffusore con l'etichetta sulla parte posteriore del diffusore anteriore.

- Usare solo i diffusori in dotazione

L'uso di altri diffusori può danneggiare l'unità e influenzare negativamente la qualità del suono. - Sistemare i diffusori su una superficie piana per evitare che cadano. Prendere le precauzioni necessarie per evitare che i diffusori cadano se non è possibile sistemarli su una superficie piana.

Unità principale

Nota

Per una ventilazione adeguata, tenere i diffusori ad almeno 10mm dal sistema.

Diffusore centrale

• Le vibrazioni causate dal diffusore centrale possono disturbare le immagini se viene sistemato direttamente sopra il televisore. Posizionare il diffusore centrale su un rack o uno scaffale.
• Per evitare che i diffusori cadano, non posizionarli direttamente sopra al televisore.

Subwoofer attivo

Sistemare a destra o a sinistra del televisore, sul pavimento o su uno scaffale robusto che non causi vibrazioni. Lasciare 10 cm dietro al diffusore per la ventilazione.

Precauzione

Non mettersi sulla base e non agitare il diffusore. Fare attenzione quando i bambini sono vicini.

Note sull'uso dei diffusori

• I diffusori possono danneggiarsi e la loro durata può ridursi se il suono viene riprodotto a livelli di volume elevati e per lunghi periodi di tempo.
• Per evitare danni, ridurre il volume nei casi seguenti:
• Durante la riproduzione di un suono distorto.
• Se i diffusori riverberano a causa di un giradischi, rumore delle trasmissioni FM o segnali continui da un oscillatore, disco di prova o strumento elettronico.

- Quando si regola la qualità del suono. - Quando si accende o si spegne l'unità.

Se sul televisore si verificano disturbi del colore

I diffusori in dotazione sono progettati per essere usati vicini al televisore, ma le immagini potrebbero essere disturbate con alcuni televisori e combinazioni di installazione.

In tal caso, spegnere il televisore per 30 minuti circa. La funzione di smagnetizzazione del televisore dovrebbe correggere il problema. Se il problema persiste, allontanare ulteriormente i diffusori dal televisore.

Precauzione

• Il subwoofer attivo e i diffusori in dotazione devono essere usati soltanto come indicato in queste procedure di installazione. In caso contrario, si potrebbero danneggiare l'amplificatore e/o i diffusori creando pericoli di incendio. Rivolgersi a un tecnico qualificato se si è verificato un danno o se si nota un improvviso cambiamento delle prestazioni.

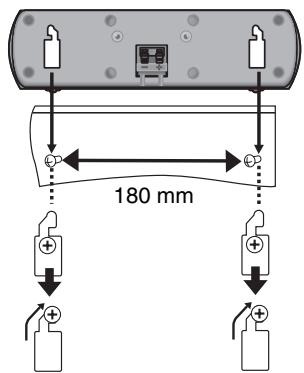

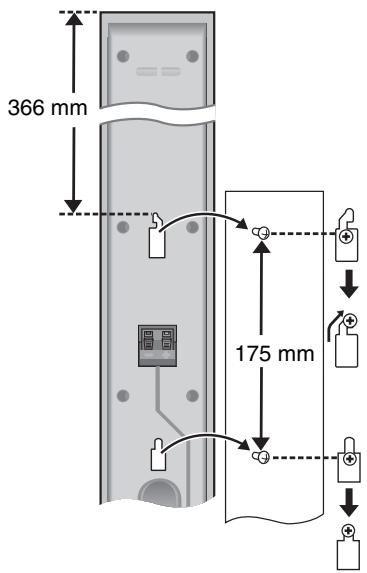

• Non cercare di attaccare questi diffusori alle pareti usando metodi diversi da quelli descritti in questo manuale.

PASSO 3: Collegamento del subwoofer ai diffusori

• Attaccare gli autoadesivi dei cavi per facilitare i collegamenti. I terminali del subwoofer hanno un'alta potenza d'uscita. Collegare con cura i cavi dei diffusori.

Cavi dei diffusori

HT535 HT845

- 1× cavo corto: per il diffusore centrale; 2× cavi lunghi: per i diffusori surround. HT885 - 1× cavo corto: per il diffusore centrale.

Foglio di autoadesivi per cavi diffusori

Nota

HT845 HT885. Nonostante il subwoofer indicato sia diverso, è possibile collegare gli altoparlanti al subwoofer nello stesso senso. - Mai cortocircuitare i fili positivi (+) e negativi (-) dei cavi dei diffusori. - Collegare soltanto i cavi positivi (HT535: bianco, HT845 HT885: rame) ai terminali positivi (+) e i cavi negativi (HT535: blu, HT845 HT885: argento) ai terminali negativi (-). Il collegamento sbagliato può danneggiare i diffusori.

PASSO 4: Collegamenti video

Non collegare attraverso il videoregistratore. Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro la copia. - Spegnere il televisore prima del collegamento e riferirsi alle istruzioni per l'uso del televisore.

Televisore con terminale VIDEO IN

Parte posteriore dell'unità principale

Televisore con terminale S-VIDEO IN

Parte posteriore dell'unità principale

Terminale S-VIDEO OUT

Il terminale S-VIDEO OUT produce immagini più vivide del terminale VIDEO OUT separando i segnali di crominanza (C) e di luminanza (Y). (I risultati reali dipendono dal televisore.)

Televisore con terminale SCART

Terminale SCART (AV)

Per migliorare la qualità delle immagini, si può cambiare l'uscita del segnale video dal terminale SCART (AV) da "Video" a "S-Video" o "RGB" secondo il tipo di televisore usato. Selezionare "S-Video/YPbPr" o "RGB/No Output" da QUICK SETUP (→ pag. 10).

Cavo video

Televisore con terminali COMPONENT VIDEO IN

Parte posteriore dell'unità principale

Terminali COMPONENT VIDEO OUT

Questi terminali possono essere usati per l'uscita interlacciata o progressiva e producono immagini più pure del terminale S-VIDEO OUT. Il collegamento usando questi terminali causa l'uscita separata dei segnali di differenza del colore (PB/PR) e del segnale di luminanza (Y), per una riproduzione dei colori di alta fedeltà.

• La descrizione dei terminali d'ingresso video componente dipende dal televisore o monitor (per es., Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR). Collegare ai terminali dello stesso colore.
• Per fare questo collegamento, selezionare "Video/YPbPr" o "S-Video/YPbPr" da QUICK SETUP (→ pag. 10). Se viene selezionato "RGB/No Output", il segnale RGB viene emesso dal terminale SCART (AV), ma nessun segnale viene emesso dai terminali di uscita del video composito.

Per fruire del video progressivo

• Collegare al terminale d'ingresso video componente di un televisore 625p o 525p compatibile. (Le immagini non vengono visualizzate correttamente se si collega un televisore incompatibile.)
• I televisori Panasonic con terminali di input 625 (576)/50i-50p, 525 (480)/60i-60p sono compatibili con il video progressivo. Se si usa un televisore di un'altra marca, rivolgersi al rivenditore.

PASSO 5 Collegamenti della radio e del sistema

Cavoistema

Antenna AM a quadro

Antenna FM interna

Cavo di alimentazione CA

• Collegare il cavo di alimentazione CA dopo aver completato tutti gli altri collegamenti.
• Collegamento delle antenne opzionali (→ pag. 23).

Risparmio di corrente

Anche quando è spenta, l'unità principale consuma una piccola quantità di corrente (circa 0,7 W). Per risparmiare energia quando non si intende usare l'unità per un lungo periodo di tempo, scollegare il cavo di alimentazione alla presa di corrente.

Dopo aver collegato il cavo di alimentazione, bisogna impostare di nuovo alcune opzioni della memoria.

Note

Il cavo di alimentazione c.a. in dotazione deve essere usato soltanto con questa unità. Non usarlo con altri componenti.

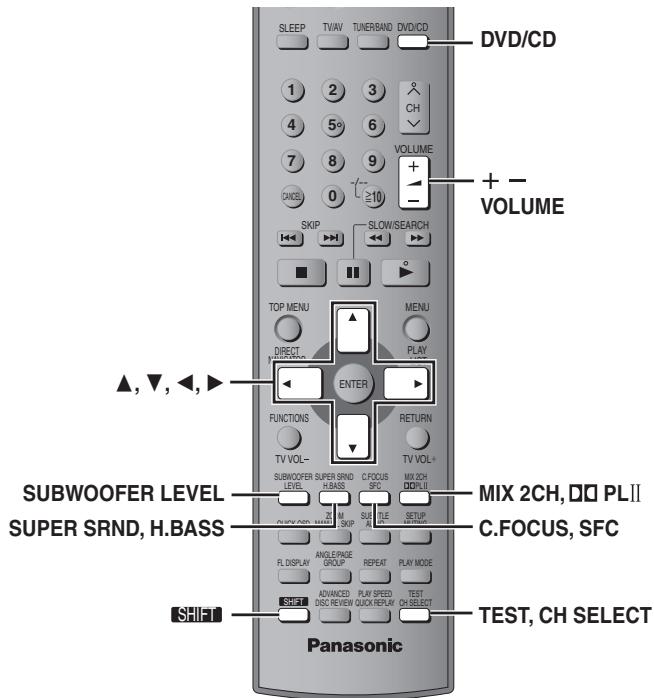

PASSO 6 Telecomando

Non:

• mischiare pile vecchie e nuove.
• usare contemporaneamente pile di tipo diverso.
• riscaldare le pile o esporle a una fiamma.
• smontare le pile o cortocircuitarle.
• cercare di ricaricare le pile alcaline o al manganese.
• usare pile con il rivestimento rovinato.

Una manipolazione errata delle pile può causare perdite di acido, che può danneggiare gli oggetti con cui viene a contatto e causare un incendio.

Rimuovere le pile se non si intende usare il telecomando per un lungo periodo di tempo. Conservare le pile in un luogo fresco e buio.

Utilizzo

Puntare verso il sensore (→ pag. 10), evitando gli ostacoli, da una distanza massima di 7 m direttamente davanti all'unità.

QUICK SETUP (INSTALLAZIONE RAPIDA)

La schermata QUICK SETUP aiuta a eseguire le impostazioni necessarie.

Accendere il televisore e selezionare l'ingresso video appropriato sul televisore.

1	2	3	4	5	6
	DVD/CD	SHIFT + SETUP MUTING	Selectionare ENTER RETURN Confermare	ENTER	SHIFT + SETUP MUTING
Accendere l'unità.	Selezionare "DVD/CD".	Visualizzare la schermata QUICK SETUP.	Seguire le istruzioni dei messaggi e effettuare le impostazioni.	Per terminare, premere QUICK SETUP.	Premere per uscire.

Per cancellare queste impostazioni in seguito

Selezionare "QUICK SETUP" nella scheda "Others" (→ pag. 21).

Guida di riferimento ai comandi

Vedere le pagine di riferimento tra parentesi.

Indicatore di attesa/accensione

Se l'apparecchio è collegato alla presa di corrente, l'indicatore si accende nel modo di attesa e si spegne quando si accende l'apparecchio.

OPEN/CLOSE

Premere per disporre l'apparecchio in modalità di attesa o per accenderlo. Durante la modalità di attesa, l'apparecchio continua a consumare una piccola quantità di corrente. (12)

Apre/chiude il cassetto del disco (12)

1/4, 1/TV TUNING

Avanzamento e lettura moviola/ricerca (12)/ Seleziona le stazioni radio (22)

Sensore per segnali del comando a distanza

PHONES

Collegamento della cuffia (28)

VOLUME

Aumenta/abbassa il volume (12)

Disco	Logo	Indicazione usata nelle istruzioni per l'uso	Osservazioni
DVD-RAM	DVD RAM RAM 4.7	RAM	Registrati con apparecchiature che utilizzano la Video Recording Format versione 1.1 (uno standard unificato di registrazione video), quali videoregistratori DVD, videocamere DVD, personal computer e casi via.
		JPEG	Registrati con videocamere multi camera SD o videoregistratori DVD Panasonic con lo standard DCF (Design rule for Camera File system) versione 1.0.	Per riproduire i contentuti JPEG, MPEG4 o DivX, selezionale "Play as Data Disc" in Other Menu (→ pag. 19).
		MPEG4	Registrati con videocamere multi camera SD o videoregistratori DVD Panasonic [conformi alle specifiche SDVIDEO (standard ASF)/MPEG4 (Simple Profile)sistema video/sistema audio G.726].
		DivX*1	—
DVD-Audio	DVD AUDIO	DVD:A	—
		DVD-V	Alcuni dischi DVD-Audio hanno il contentuto dei DVD-Video. Per riproduire il contentuto dei DVD-Video, selezionale "Play as DVD-Video" in Other Menu (→ pag. 19).
DVD-Video	DVDVIDEO VIDEOVIDEO	DVD-V	—
DVD-R (DVD-Video)/DVD-RW(DVD-Video)	DVDRRW	DVD-V	Dischi registrati e finalizzati*2 con videoregistratori DVD o videocamere DVD.
+R (Video)/+RW (Video)	—		Dischi registrati e finalizzati*2 con videoregistratori DVD o videocamere DVD.
DVD-R (DivX Video)/DVD-RW(DivX Video)	DVDRRW	DivX*1	Finalizzare*2 il disco dopo la registrazione.
DVD-RW (DVD-VR)	DVDRW	DVD-RW (VR)	Dischi registrati e finalizzati*2 con videoregistratori DVD o videocamere DVD con Video Recording Format versione 1.1 (uno standard unificato di videoregistrazione).
Video CD	COMPACT DISC DIGITAL VIDEO	VCD	—
SVCD	COMPACT DISC SUPERVIDEO		Conforme a IEC62107
CD	COMPACT DISC DIGITAL AUDIO	CD	Questa unità è compatible con HDCD, ma non supporta la funzione Peak Extend per l'espansione dell'intervaggio dinamico dei segnali di livello elevato. I CD codificati HDCD hanno un suono migliorie perché sono codificati con 20 bit inceve che con 16 bit come tutti gli altri CD.
CD-R CD-RW	—	WMA MP3 JPEG CD MPEG4 DivX*1 VCD	Questa unità può eseguire la lettura dei CD-R/RW (dischi di registrazione audio) registrati con i formati indicati a sinistra. Chiudere le sessioni o finalizzare*2 il disco après la registrazione. Dischi HighMAT Soltanto i file WMA, MP3 o JPEG. Per la lettura senza usare la funzione HighMAT, selezionale "Play as Data Disc" in Other Menu (→ pag. 19).·WMA Questa unità non èCompatible con la Multiple Bit Rate (MBR: un file con lo stesso contentuto codificato con più bit rate diversi).

^*1 Creati con DivX ver. 3.11, 4.x, 5.x [DivX video/MP3, Dolby Digital o audio MPEG]. ² Processo che consente la riproduzione con apparecchiature compatibili. - In alcuni casi potrebbe essere impossibile riprodurre tutti i dischi indicati a causa del tipo di disco, delle condizioni di registrazione, del metodo di registrazione o della modalità di creazione dei file (→ pag. 17, Suggerimenti per la creazione di dischi dati).

■ Dischi che non possono essere letti

Versione 1.0 di DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD e Photo CD, DVD-RAM che non possono essere rimossi dalla cartuccia, DVD-RAM da 2.6-GB e 5.2-GB DVD-RAM, nonché "Chaoji VCD" disponibili sul mercato, compresi CVD, DVCD e SVCD non conformi allo standard IEC62107.

DVD di formato audio

Questa unità riconosce e decodifica automaticamente i dischi recanti questi simboli.

Sistema video

• Questa unità può utilizzare i dischi PAL e NTSC, ma il televisore deve poter usare lo stesso sistema dei dischi. Non è possibile visualizzare correttamente dischi PAL su un televisore NTSC.
• Questa unità può convertire i segnali NTSC in segnali PAL 60 per la visione con un televisore PAL (→ pag. 21, "NTSC Disc Output" nella scheda "Video").

RQT7975

Uso dell'unità principale

Nota

• I dischi continuano a girare quando vengono visualizzati i menu. Premere [■] quando si termina per proteggere il motore dell'unità e lo schermo televisivo.
• È possibile che il numero totale dei titoli dei dischi +R / +RW non venga visualizzato correttamente.

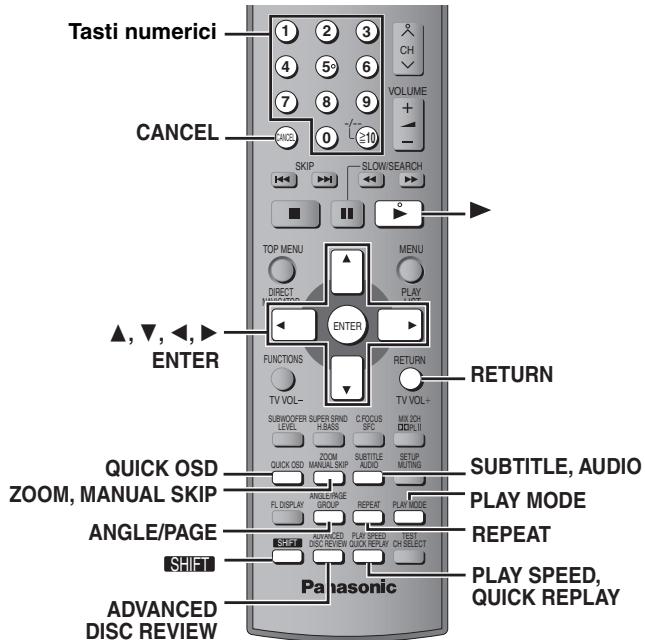

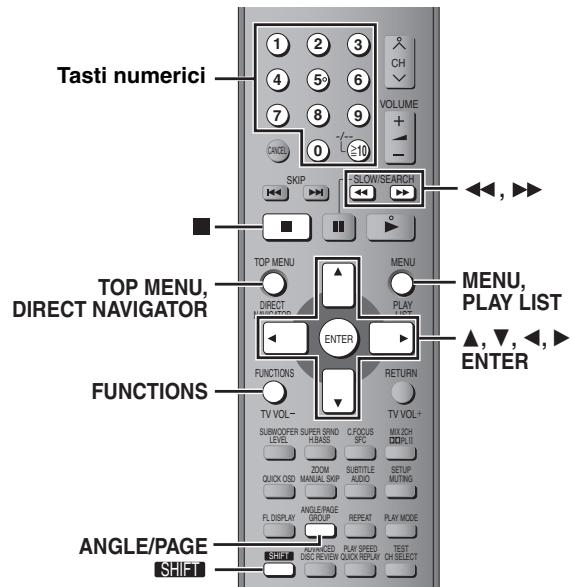

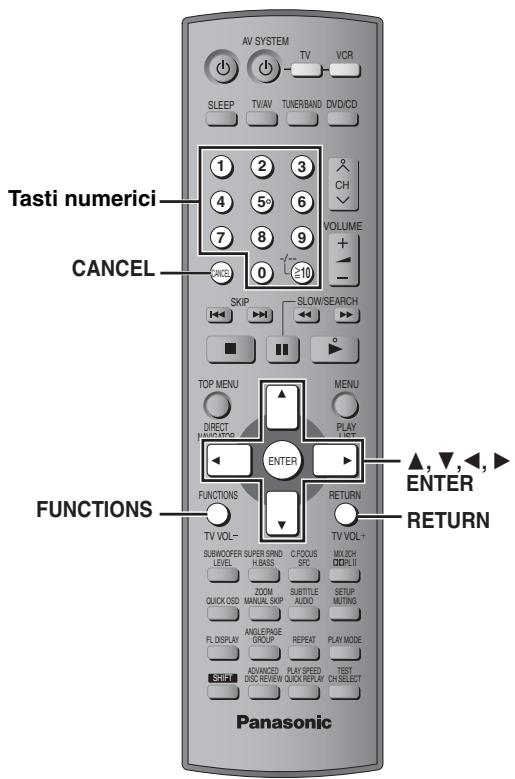

Uso del telecomando

La posizione viene memorizzata. Sul display viene visualizzato "RESUME".

• Premere [▶] (riproduzione) per continuare la lettura.
• Premere di nuovo [■] per cancellare la posizione.

Pausa

• Premere [▶] (riproduzione) per riavviare la riproduzione.

WMA MP3 JPEG MPEG4 DivX [Δ, ∇]: Salto dei gruppi durante la lettura [▲, ▲] : Salto del contenuto durante la lettura

Ricerca

(durante la lettura)

Moviola

(durante la pausa)

Fotogramma per fotogramma (durante la pausa)

Fino a 5 passi. - Premere [▶] (riproduzione) per cominciare la riproduzione normale.

VCD Moviola: soltanto nella direzione in avanti. MPEG4 DivX Moviola: Non operativa.

DVD-A (parte del film)

RAM DVD-RW (VR) DVD-V VCD

VCD Soltanto nella direzione in avanti.

Non attiva

QUICK OSD

Visualizzazione dello stato attuale della riproduzione (QUICK OSD)

Premere [QUICK OSD]. Di base Dettagli

Modalità di riproduzione o titolo di un contenuto Posizione attuale

RAM DVD-RW (VR) (Eccetto parte immagini fisse) DVD-V (Eccetto +R/ ^+ RW) Cose di sfogliare il contenuto del disco e di avviare la riproduzione alla posizione selezionata. Nella scheda "Disc" (→ pag. 20) di "Advanced Disc Review", è possibile selezionare "Intro Mode" o "Interval Mode". 1 Premere [ADVANCED DISC REVIEW]. Viene visualizzata la schermata QUICK OSD. per es. RAM

• MPEG4 DivX Le informazioni su video e sull'audio non vengono visualizzate durante la ricerca.

CD MP3 WMA La schermata QUICK OSD viene visualizzata automaticamente.

ADVANCED DISC REVIEW

Verifica dei titoli da riproduire (ADVANCED DISC REVIEW)

(Soltanto quando può essere visualizzato il tempo di lettura trascorso.) (Eccetto MPEG4 DivX, +R/+RW)

2 Premere [▶] (riproduzione) quando si individua un titolo/programma da riprodurre.

• A seconda del disco e della posizione di riproduzione, questa funzione potrebbe non essere operativa.
• RAM DVD-RW (VR) Questa funzionalità non è disponibile durante la riproduzione di un elenco di riproduzione (→ pag. 17).

PLAY SPEED QUICK REPLAY

Replay velocity

Premere [QUICK REPLAY] per saltare indietro di alcuni secondi.

Avanzamento di 30 secondi

(Soltanto quando può essere visualizzato il tempo di lettura trascorso.) RAM DVD-RW (VR) DVD-V (Eccetto +R/+RW)

La riproduzione ricomincia da circa 30 secondi dopo. Funzione utile se si desidera saltare la pubblicità, ecc.

Durante la lettura

Premere [MANUAL SKIP].

RAM DVD-RW (VR) Se l'inizio del programma successivo ha luogo entro 30 secondi dal punto che si sta saltando, il programma corrente non può essere saltato.

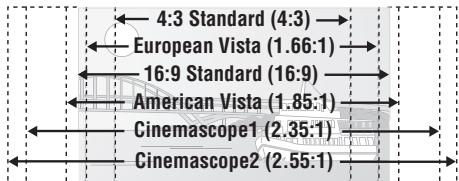

Modifica del rapporto di zoom

DVD-A (parte del film) RAM DVD-RW (VR) DVD-V VCD MPEG4 DivX

Consente di ingrandire le immagini letterbox per adattarle allo schermo. Durante la lettura

Premere più volte

[SHIFT]+[ZOOM] per selezionare il rapporto di aspetto preselezionato (Just Fit Zoom) o "Auto".

Funzioni

Just Fit Zoom

×1.00

DVD-A (parte del film) RAM DVD-RW (VR) DVD-V VCD

Auto → 4:3 Standard → European Vista → 16:9 Standard

↑

Cinemascope2 ← Cinemascope1 ← American Vista

per es.

MPEG4 DivX Standard (×0,25 schermo intero) → Original (dimensione effettiva registrata) Full (schermo intero) - A seconda della modalità di registrazione del disco, quella funzione potrebbe non essere disponibile. Regolazioni di precisione (Manual Zoom) Dopo aver selezionato il rapporto di aspetto preselezionato o "Auto", premere [▲, ▲]. - da “×1.00” a “×1.60” (in unità da 0,01) - da “×1.60” a “×2.00” (in unità da 0,02) - da “×2.00” a “×4.00” (in unità da 0,05) (solo [MPEG4] [DivX]) - In base al televisore collegato e alle sue impostazioni, potrebbe non essere possibile ingrandire fino a “×4.00”. - Mantenere premuto [◀, ▶] per cambiare più velocemente.

Modifica della traccia audio

DVD-A DVD-V DivX (con tracce audio multiple) RAM DVD-RW (VR) VCD

Premere diverse volte [AUDIO] per selezionare la colonna sonora.

per es., DVD-V

RAM DVD-RW (VR) VCD

È possibile utilizzare questo pulsante per selezionare "L", "R" o "LR".

DivX

Mentre viene visualizzato il menu

Premere [◀, ▶] per selezionare "L", "R" o "LR".

Mentre viene visualizzato il menu

Premere [A, B] per selezionare "On" o "Off" per la musica cantata.

Per ulteriori dettagli, fare riferimento alle istruzioni del disco.

Tipo di etichetta

LPCM/PPCM/Digital/DTS/MPEG: Tipo di segnale kHz (Frequenza di campionamento)/bit/ch (Numero di canali)

Esempio: 3/2.1ch

.1: Effetto di Bassa frequenza (non visualizzato se il segnale è assente)

0: Niente surround 1: Surround monofonico 2: Surround stereofonico (destro/sinistro)

1: Centrale 2: Anteriore sinistro+Anteriore destro 3: Anteriore sinistro+Anteriore destro+Centrale

• DivX Se si modifica l'audio di un disco video DivX, l'avvio della riproduzione potrebbe richiedere qualche secondo.

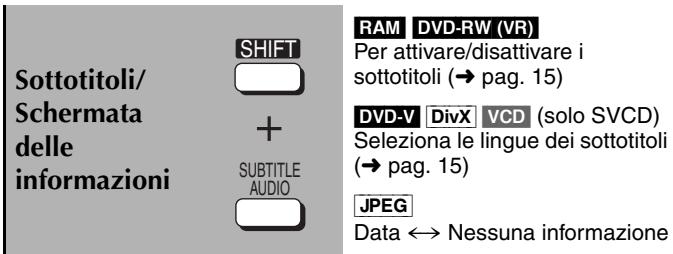

Modifica dei sottotitoli

DVD-V DivX (con sottotitoli multipli) VCD (soltanto SVCD)

Premere diverse volte [SHIFT]+[SUBTITLE] per selezionare la lingua dei sottotitoli.

• Sui dischi DVD-R / DVD-RW, potrebbe essere visualizzato un numero anche per i sottotitoli non visualizzati.

Per cancellare/visualizzare i sottotitoli, premere [4, ] per selezionare "On" o "Off".

Funzioni

Sottotitoli

RAM DVD-RW (VR) (On/Off solo con dischi che contengono le informazioni di attivazione/disattivazione dei sottotitoli)

Premere [SHIFT]+[SUBTITLE] per selezionare "On" o "Off".

• Non è possibile registrare le informazioni di attivazione/disattivazione dei sottotitoli utilizzando registratori DVD Panasonic.

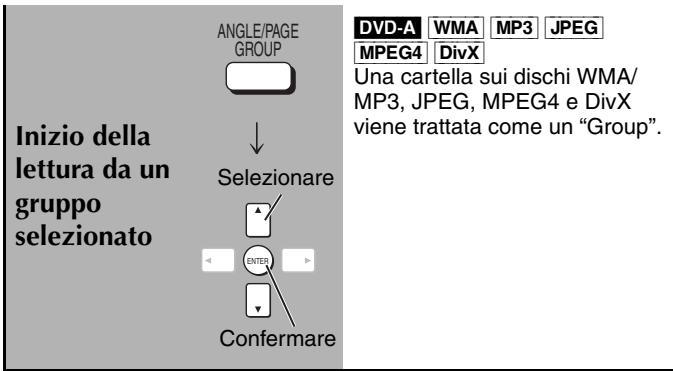

Selezione dell'angolazione e rotazione dell'immagine fissa/avanzamento

Premere [SHIFT]+[ANGLE/PAGE] più volte per selezionare l'angolazione o ruotare/avanzare l'immagine fissa.

DVD-V (con angolazioni multiple) - Selezione dell'angolazione; JPEG - Rotazione dell'immagine fissa; DVD-A - Avanzamento dell'immagine fissa (Premere [RETURN] per tornare a pagina 1.)

Modifica della velocità di riproduzione

DVD-A (parte del film), RAM DVD-RW (VR), DVD-V durante la lettura

Premere [SHIFT] + [PLAY SPEED] più volte per selezionare "Normal", "Fast" o "Slow".

Modifica della velocità di riproduzione nell'intervallo compreso tra "×0.6" e "×1.4" (in passi di 0,1)

Premere [, ] finché non viene visualizzato il messaggio.

• Premere [▶] (riproduzione) per tornare alla riproduzione normale.
• Dopo aver cambiato la velocità

-Dolby Pro Logic II e Sound Enhancement non funzionano. -L'uscita audio passa a 2 canali. -La frequenza di campionamento di 96 kHz viene convertita a 48 kHz.

HT845 HT885 Multi Re-master non funziona. - A seconda della modalità di registrazione del disco, quella funzione potrebbe non essere disponibile.

Ripetizione della lettura

(Soltanto quando viene visualizzato il tempo di lettura trascorso. JPEG: Funzione con tutti i contenuti JPEG.)

Durante la lettura, premere diverse volte [REPEAT] per selezionare la lettura che si desidera ripetere.

per es., DVD-V

Funzioni

Ripeti

Off

1

Off

Capitolo Titolo

RAM DVD-RW (VR): Program (Programma) → All (Tutti) → Off (Non attivo) - Durante la lettura della lista di lettura:

Scene (Scena) → Playlist (Lista di lettura) → Off (Non attivo)

DVD-A: Track (Brano) → Group (Gruppo)* → Off (Non attivo) DVD-V: Chapter (Capitolo) → Title (Titolo)* → Off (Non attivo) VCD CD: Track (Brano) → All (Tutti) → Off (Non attivo) WMA MP3 MPEG4 DivX: Content (Contenuto) → Group (Gruppo) → Off (Non attivo) JPEG: Group (Gruppo)* → Off (Non attivo) "All" (Tutti) viene visualizzato durante la riproduzione di tutti i gruppi (DVD-A), la riproduzione programmata e la riproduzione casuale.

Riproduzione di tutti i gruppi, programmata e casuale

Eccetto RAM DVD-RW (VR)

Premere [PLAY MODE] durante l'arresto.

La lettura di tutti i gruppi, casuale e programmata appare in sequenza. Tutti i gruppi (DVD-A) → Programma → Casuale Non attiva (Riproduzione normale)*

• Selezionare "Non attiva" per uscire alla modalità di riproduzione di tutti i gruppi, programmata o casuale.
• Disabilitare la modalità di lettura HighMAT per usare la lettura casuale e la lettura programmata. Selezionare "Play as Data Disc" in Other Menu (→ pag. 19). DVD-A Alcuni dischi contengono gruppi bonus. Se dopo la selezione di un gruppo appare la schermata della password, immettere la password con i tasti numerici per la lettura dei gruppi bonus. Vedere anche la copertina del disco.

Lettura di tutti i gruppi

DVD-A

Premere [▶] (lettura).

Lettura programmata (fino a 32 selezioni)

1

Premere tasti

numerici (WMA MP3

JPEG MPEG4 DivX quindi premere [ENTER]).

Ripetere il passo per programmare altre opzioni.

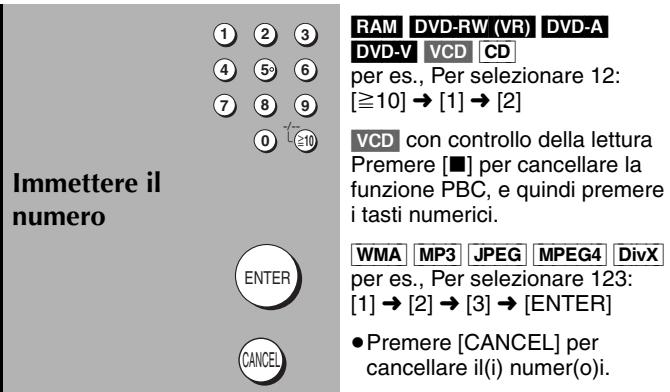

Per selezionare un numero di 2 cifre, per es., per selezionare 25:

WMA MP3 JPEG MPEG4 DivX [2] → [5] → [ENTER]

per es., DVD-V

2

Premere [▶] (lettura).

Per selezionare un'opzione con i tasti del cursore

Premere [ENTER] e [Δ, ∇] per selezionare un'opzione, quindi premere di nuovo [ENTER] per confermare.

Per selezionare tutte le opzioni

Mentre è evidenziato il campo "Chapter", "Track" o "Content", premere [▲,▼] per selezionare "ALL". Quindi, premere di nuovo [ENTER] per confermare.

per es., DVD-V

Per cambiare il programma selezionato

1 Premere [Δ, ∇] per selezionare un'opzione. 2 Ripetere il passo 1 in alto.

Per cancellare il programma selezionato

1 Premere [▲,▼] per selezionare un'opzione. 2 Premere [CANCEL] (oppure premere [▲,▼,◀,▶] per selezionare "Clear", quindi premere [ENTER]).

Per cancellare l'intero programma

Premere [▲,▼,◀,▶] per selezionare "Clear all", quindi premere [ENTER].

L'intero programma viene cancellato anche quando si spegne l'unità, si apre il cassetto del disco o si seleziona un'altra sorgente.

Lettura casuale

1

DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX

numerici per

selezionare un titolo o un gruppo (WMA MP3

JPEG MPEG4 DivX, quindi premere [ENTER]).

DVD-A

• Per immettere tutti i gruppi, premere [▲,▼] per selezionare "All", quindi premere [ENTER].
• Per deselezionare un gruppo, premere i tasti numerici corrispondenti al gruppo che si desidera cancellare.

2

Premere [▶] (lettura).

Lettura dei dischi di dati

WMA MP3 JPEG MPEG4 DivX

Si può eseguire la lettura di contenuti video JPEG, MPEG4 e DivX dei dischi DVD-RAM, o la lettura dei dischi HighMAT, usando la funzione HighMAT (→ pag. 19, "Play as Data Disc" in Other Menu).

• Lettura dei dischi HighMAT™ (→ pag. 17)

Riproduzione degli elementi in base a un ordine (Playback Menu)

1 Premere [TOP MENU].

Le voci visualizzate sono diverse a seconda del tipo di disco.

per es.,

Tutti i contenuti

File WMA/MP3

JPEG

Video MPEG4 e DivX

Per uscire alla schermata

Premere [TOP MENU].

2 Premere [▲,▼] per selezionare "All", "Audio", "Picture" o "Video", quindi premere [ENTER].

Riproduzione dall'elemento selezionato (Navigation Menu)

1 Premere [MENU].

2 Premere [▲,▼,◁,▷] per selezionare il gruppo e premere [ENTER].

3 Per riprodurre nell'ordine i contenuti del gruppo, premere [ENTER].

Per avviare la riproduzione a partire dal contenuto selezionato, premere [▲,▼] per effettuare la selezione, quindi premere [ENTER].

per es.,

Gruppo

Contenuto

Numero del gruppo e del contenuto in corso di lettura

:JPEG

WMA/MP3

Video MPEG4 e DivX

Numero attualmente selezionato

• Premere [SHIFT] + [ANGLE/PAGE] per avanzare di una pagina alla volta nel campo del gruppo o del contenuto.

- Per l'ascolto dei contenuti WMA/MP3 guardando le immagini JPEG sullo schermo

• Selezionare prima un file JPEG e poi selezionare il contenuto audio. (L'ordine opposto non è valido.)

Per uscire alla schermata

Premere [MENU].

Utilizzo dei menu secondari

1. Mentre viene visualizzato il menu, premere [FUNCTIONS].

2. Premere [Δ, ∇] per selezionare una voce e quindi premere [ENTER].

Le voci visualizzate cambiano a seconda del contenuto del disco.

Multi	Vengono visualizzati i gruppi e il contento.
List	Soltanto i contentuti
Tree	Soltanto i gruppi
Thumbsail	Anteprime JPEG
Next group	Passa al gruppo successivo
Previous group	Torna al gruppo precedente
All	File WMA/MP3, JPEG, video MPEG4 e DivX
Audio	Solo file WMA/MP3
Picture	Solo file JPEG
Video	Solo video MPEG4 e DivX
Help display	Per键盘 tra i messaggi di指导下 o le titenuto o titolo del gruppo (→ sotto)
Find

Ricerca per contenuto o titolo del gruppo

Evidenziare il titolo di un gruppo o di un contenuto ed eseguire la ricerca rispettivamente all'interno del gruppo o del contenuto.

1. Mentre viene visualizzato il menu (→ in alto)

Premere [Δ, ∇] per selezionare "Find", quindi premere [ENTER].

2. Premere [Δ, ∇] per selezionare un carattere, quindi premere [ENTER].

Ripetere il procedimento per immettere un altro carattere. Vengono cercate anche le minuscole. - Premere [◀, ▶] per passare tra A, E, I, O e U. - Premere [▲] per cancellare un carattere. - Lasciare l'asterisco (*) per cercare i titoli che includono il carattere inserito. - Cancellare l'asterisco (*) per cercare i titoli che cominciano con il carattere inserito. Per aggiungere di nuovo l'asterisco, visualizzare di nuovo il sottomenu e selezionare "Find".

Premere [▶] per selezionare "Find", quindi premere [ENTER]. Appare la schermata con i risultati della ricerca.

4 Premere [Δ, ∇] per selezionare il contenuto o il gruppo, quindi premere [ENTER].

CD

I titoli vengono visualizzati con la riproduzione CD text.

1 Premere [TOP MENU] o [MENU].

Esempio di CD text

2 Premere [A, V] per selezionare la traccia, quindi premere [ENTER].

• Premere [SHIFT] + [ANGLE/PAGE] per avanzare di una pagina alla volta.
• Premere [FUNCTIONS] per visualizzare lo stato di riproduzione e la posizione corrente.

TOP MENU / MENU

Lettura dei dischi HighMATM

WMA MP3 JPEG

1 Premere [TOP MENU].

2 Premere [▲,▼,▲,▶] per selezionare l'opzione, quindi premere [ENTER].

• Eventualmente, ripetere questo passo.

• Per cambiare lo sfondo del menu

Premere [FUNCTIONS].

Lo sfondo cambia con lo sfondo registrato sul disco.

Per uscire alla schermata

Premere [■].

Selezione alla lista

1 Durante la lettura, per es. premere [MENU].

2 Premere [A], quindi [A, N] per spostarsi tra gli elenchi "Playlist", "Group" e "Content".

3 Premere [▶], quindi [▲,▼] per selezionare una voce, quindi premere [ENTER].

• Premere [SHIFT]+[ANGLE/PAGE] per avanzare di una pagina alla volta.

Per uscire alla schermata

Premere [MENU]

DIRECT NAVIGATOR

OPLAY LIST

Riproduzione di dischi RAM/DVD-RW (DVD-VR)

RAM DVD-RW (VR)

• I titoli appaiono solo se sono stati registrati sul disco.
• Non è possibile modificare i programmi, le liste di dette e i titoli del disco.

Lettura dei programmi

1 Premere [DIRECT per es. NAVIGATOR].

Per uscire alla schermata, premere [DIRECT NAVIGATOR].

2. Premere [▲,▼] o i tasti numerici per selezionare il programma.

• Premere [SHIFT]+[ANGLE/PAGE] per avanzare di una pagina alla volta.
• Per selezionare un numero di 2 cifre, per es. 23: [≥10] → [2] → [3]
• Premere [▶] per visualizzare il contenuto del programma e del disco.

3. Premere [ENTER].

Lettura di una lista di lettura

(Soltanto quando il disco contiene una lista di lettura)

1. Premere, per es.,

[PLAY LIST].

Per uscire alla schermata, premere [PLAY LIST].

1

2. Premere [▲,▼] o i tasti numerici per selezionare la lista di lettura.

• Premere [SHIFT]+[ANGLE/PAGE] per avanzare di una pagina alla volta. Per selezionare un numero di 2 cifre, per es. 23: [≥10] → [2] → [3]

3 Premere [ENTER].

Preselezione delle scene una alla volta

1 Mentre viene visualizzato il menu della lista di ripresa, premere [▶]. 2 Premere [▲, ▼] per selezionare "Scene List", quindi premere [ENTER].

3 Premere [▲, ▼, ◀, ▶] per selezionare una scena, quindi premere [ENTER].

Suggerimenti per la creazione di dischi dati

• Se sono disponibili più di 8 gruppi, l'ottavo gruppo viene visualizzato sulla medesima linea verticale nella schermata di menu. L'ordine di visualizzazione nella schermata dei menu e nella schermata del computer potrebbe essere differente.
• La presente unità non è in grado di riprodurre file registrati con il metodo di scrittura a pacchetti.

DVD-RAM

• I dischi devono essere conformi allo standard UDF 2.0. CD-R/RW
• I dischi devono essere conformi al livello ISO9660 1 o 2 (eccetto i formati estesi).
• Questa unità supporta la multissessione ma, se sul disco sono presenti molte sessioni, l'inizio della lettura richiede più tempo. Per evitare ciò, mantenere al minimo il numero di sessioni.

DVD-R/RW

• I dischi devono essere conformi allo standard UDF bridge (UDF 1.02/ISO9660).
• Questa unità non è compatibile con dischi multissessione. Verrà riprodotta unicamente la sessione predefinita.

Assegnazione dei nomi alle cartelle e ai file (Questa unità considera i file come contenuti e le cartelle come gruppi.) Al momento della registrazione, aggiungere un prefisso alla cartella e ai nomi dei file. Tali prefissi, utilizzare numeri che abbiano la stessa quantità di cifre e nell'ordine in cui si intendono riprodurli. Talvolta, questi criteri potrebbero non fornire i risultati desiderati. I file devono avere l'estensione (→ sotto). WMA (Estensione: ".WMA" o ".wma") - Velocità di compressione compatibile: da 48 Kbyte/sec. a 320 Kbyte/sec. - La lettura dei file WMA protetti alla copia non è possibile. - Questa unità non supporta il Multiple Bit Rate (MBR). MP3 (Estensione: ".MP3" o ".mp3") - Velocità di compressione compatibile: da 32 Kbyte/sec. a 320 Kbyte/sec. - Questa unità non supporta i tag ID3. - Velocità di campionamento compatibili: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 e 48 kHz. JPEG (Estensione: ".JPG", ".jpg", ".JPEG" o ".jpeg") - Per visualizzare i file JPEG con questa unità: - Trasferirli da una videocamera digitale conforme allo standard DCF (Design rule for Camera File system) Versione 1.0. Alcune videocamere digitali hanno funzioni che non sono supportate dallo standard DCF Versione 1.0, quale la rotazione automatica delle immagini, che potrebbero non permettere la visione delle immagini. - Non alterare in alcun modo i file o salvarli sotto un nome diverso. - Questa unità non è in grado di visualizzare le immagini in movimento, MOTION JPEG e altri formati simili, immagini fisse non JPEG (ad es., TIFF) o riprodurre immagini con audio associato. [MPEG4] (Estensione: ".ASF" o ".asf") - È possibile riprodurre dati MPEG4 [conformi alle specifiche SD VIDEO (standard ASF)/sistema video MPEG4 (Simple Profile)/sistema audio G.726] registrati con videocamere SD multi camera o videoregistratori DVD Panasonic. - La data di registrazione può differire da quella effettiva. DivX (Estensione: ".DIVX", ".divx", ".AVI" o ".avi") - È possibile riprodurre dati DivX creati con ver. 3.11, 4.x, 5.x [sistema video DivX/sistema audio MP3, Dolby Digital o MPEG]. - La funzione GMC (Global Motion Compensation) non è supportata. - Potrebbe essere impossibile visualizzare correttamente file DivX di dimensioni superiori a 2 GB o privi di indice. - Questa unità è compatibile con tutte le risoluzioni, fino a un massimo di 720 × 480 (NTSC)/ 720 × 576 (PAL). - È possibile selezionare fino a 8 tipi di audio e sottotitoli.

1 FUNCTIONS		Premere una volta.
2 Selectioneare Procedure al menu successivo Enter Confermare Ritornare al menu precedente		Selezionare il menu.
3 Selectioneare Enter Confermare 1 2 3 4 5 6 7 8 9 0 ≥10		Effettuare le impostazioni.
4 FUNCTIONS		Premere per uscire.

Le voci visualizzate sono diverse a seconda del tipo di disco.

Menu principale

Program Group Title Chapter Track Playlist Content	Per cominciare da un'opzione specifica
Time * Eccetto +R/+RW	Per saltare in incrementi o decrementi* (Time Slip solo per la riproduzione) 1 Premere [ENTER] due volte per visualizzare l'indicatore Time Slip. 2 Premere [▲,▼] per selezionare il tempo e premere [ENTER]. •Mantenere premuto [▲,▼] per cancellare più velocamente. Per iniziare da un punto specifico* (Time Search) Per cancellare la visualizzazione del tempo restante/trascorso
Video	MPEG4 DivX Per visualizzare il numero di pixel Vengono visualizzatianche i DivX fps (fotogrammi al secondo).
Audio	(→pag. 14, Modifica della traccia audio)
	WMA MP3 Per visualizzare il tipo di disco attuale
Still Picture	Per cancellare i fermi immagine
Thumbnail	Per visualizzare le immagini miniaturizzate
Subtitle	(→pag. 15, Modifica dei sottitolì)
Marker (VR)	RAM DVD-RW (VR) Per richiamare un marcatore registrato con i videoregistratori DVD Per richiamare un marcatore: Premere [▲,▼] → Premere [ENTER]
Angle	(con angoli multipli) Per selezionare l'angolo
Rotate Picture	Per ruotare le immagini
Slideshow	Per attivare/disattivare la proiezione di diapositive Per cancellare la sincronizzazione per la proiezione di diapositive (0-30 sec)
Other Settings	(→pag. 19)

Other Settings (Altre impostazioni)

Play Speed	DVD-A ( parte del film) RAM DVD-RW (VR) DVD-V Per cancellate la velocità dilettura -da "×0.6" a "×1.4" (in passi di 0,1 )
■ Play Menu (Menu dilettura)(Soltanto quando viene visualizzato il tempo dilettura trascorso.JPEG: Funzione con tutti i contentuti JPEG).
Repeat	(→pag. 15, Ripetizione dellalettura)
A-B Repeat	Eccetto JPEG RAM DVD-RW (VR) (Parte del fermoimmagine) MPEG4 DivXPer ripetere una categoria specificaPremere [ENTER] nei punti iniziali e finali.Premere di nuovo [ENTER] per cancellare.
Marker	Eccetto RAM DVD-RW (VR)Per marcare fino a 5 posizioni di ripetizione dellaletturaPremere [ENTER]. (Lunità è pronta per accettare i marcatori.)Per marcare una posizione: Premere [ENTER] (nelpunto desiderato)Per marcare un'altra posizione:Premere [▲, ▲] per selezione "∗" →Premere [ENTER]Per richiamare unMarcatore: Premere [▲, ▲] →Premere [ENTER]Per cancellare unMarcatore: Premere [▲, ▲] →Premere [CANCEL]●Questa funzione non più essere usata durantelalettura programmata e lalettura casuale.
AdvancedDisc Review	[→pag. 14, Verifica dei titoli da riproduire(ADVANCED DISC REVIEW)]

■ Picture Menu (Menu delle immagini)

Picture Mode	Normal Cinema1: Rende più dolci le immagini e migliorai i dettagli nelle scene scure. Cinema2: Rende più nitide le immagini e miglioria i dettagli nelle scene scure. Animation, Dynamic User (Premere [ENTER] per selezionare "Picture Adjustment") (→ sotto)
	Picture Adjustment Contrast, Brightness, Sharpness, Colour Gamma: Regola la luminosità delle parti scure. Depth Enhancer Riduce il rumore di fondo per dare una sensazione di maggiore profundità.
Video Output Mode	625i* (o 525i*) (Interlacciata) ←→ 625p* (o 525p*) (Progressivo) Se si selezione "625p" o "525p", viene visualizzata una schermata di conferma. SeLECTIONARE "Yes" solo se si sta effettando il collegamento a un tevisore compatible con uscita progressiva. * I numero visualizzati dipendono alla posizione geografica e dal disco in riproduzione o dall'impostazione di "Picture/Video Output" (→ pag. 21).
Transfer Mode	Se si è selezionato "625p" o "525p" (→ sopr), selezionare il metodo di conversione per l'uscita video adatto al tipo di materiale. Lors de la lecture de disques PAL, de contenus videó MPEG4 ou DivX Auto: Rileva contentuti filmici a 25 fotogrammi al secondo e li converter nel formato corretto. Video: SeLECTIONARE la funzione quando si sta utilizzato Auto e il contentuto video appeare distorto. Durante lalettura dei dischi NTSC Auto1 (normale): Rileva contentuti filmici a 24 fotogrammi al secondo e li converter nel formato corretto. Auto2: Compatible con contentuti filmici a 30 o 24 fotogrammi al secondo. Video: SeLECTIONARE la funzione quando si sta utilizzato Auto1 o Auto2, e il contentuto video appeare distorto.
Source Select DivX	Se si selezione "Auto", il metodo di creatione dei contentuti DivX viene individuato e riprodotto automaticamente. Se l'imagine è distorta, selezionare "I (Interlace)" o "P (Progressive)" a seconda del metodo di creatione utilizzato per la registrazione del disco. Auto, I (Interlace), P (Progressive)

Audio Menu (Menu del suono)

Dolby Pro Logic II	(→ pag. 24, Dolby Pro Logic II)
Dialogue Enhancer	Per rendersere più facile l'ascolto dei dialoghi nei film DVD-V (Dolby Digital, DTS, MPEG, a 3-o più canali, con dialoghi registrati sul canale centrale) DivX (Dolby Digital, a 3 o più canali, con dialoghi registrati sul canale centrale) On ←→ Off
Multi Re-master (HT845 HT885)	RAM DVD-RW (VR) DVD-V (Solo dischi registrati a 48 kHz)DVD-A (Solo dischi registrati a 44,1 kHz o 48 kHz) VCD CD·Durante l'uscita di due canali di questi dischi,但这 funzione produce un suono più naturale con l'aggiunta di segnali di frequenza più alta non registrati sul disco, per esempio, durante lagettura dei DVD-Video da 48 kHz a 96 kHz. (Frequenza campione → pag. 30)·Durante l'uscita multicanale di questi dischi,但这 funzione riproduze le frequenze perdute durante la registrazione, per un suono più vicino a quello originale. WMA MP3 (Registrazione con frequenze diverse da 8 kHz, 16 kHz, 32 kHz) Questa funzione riproduze le frequenze più alto perdute durante la registrazione, per un suono più vicino a quello originale. 1 ←→ 2 ←→ 3 ←→ Off ↑ DVD-A DVD-V CD (LPCM/PPCM) 1 Tempo velocce (per es., pop e rock) 2 Tempi vari (per es., jazz) 3 Tempo lento (per es., musica classica) Altri dischi 1 Effetto leggero 2 Effetto medio 3 Effetto forte ·La frequenza di campionamento può confirmata sullo schermo. ·A seconda della modalità di registrazione del disco,但这 funzione potrebbe non essere disponibile.
Sound Enhancement	Eccetto [MPEG4] [DivX] Enfatizza l'uscita audio per produrre un suono caldo simile ad una sala da concerto. On ←→ Off

Display Menu (Menu di visualizzazione)

Information	On←→Off
Subtitle Position	Da 0 a-60 (in passi di 2 unità)
Subtitle Brightness	Auto, da 0 a-7
Just Fit Zoom	Per selezionare il formato dello schermo appropriato al tevisore usato
Manual Zoom	Per la zoomata manuale di avvincamento o di allontanamento
Bit Rate Display	DVD-A (parte del film) RAMDVD-RW (VR) DVD-V VCD MPEG4 DivXOn←→Off
GUI See-through	Off, On, Auto
GUI Brightness	-3 a+3
Quick OSD	Per visualizzare lo stato attuale della riproduzioneOff, Basics, DetailsDopo aveo selezionato l'opzione, premere [RETURN] per visualizzare la schermata QUICK OSD (→pag. 14).

Other Menu (Menu Altro)

Setup	(→ pag. 20)
Play as DVD-Video o Play as DVD-Audio	Selezionare “Play as DVD-Video” per riproduire contenuti DVD-Video su DVD-Audio.
Play as DVD-VR, Play as HighMAT O Play as Data Disc	Selezionare “Play as Data Disc” per lagettura del contento video JPEG, MPEG4 o DivX su DVD-RAM o per lalettura dei dischi HighMAT penza usare la funzione HighMAT.

• Le impostazioni rimangono invariate anche se si dispone l'unità nella modalità di attesa.
• Le opzioni sottolineate dello schema seguente sono preimpostate in fabbrica.

1	SETUP +	Visualizza il menu di impostazione. Se QUICK SETUP (→ pag. 10) non è stato impostato, viene visualizzata la schermata QUICK SETUP.
2	Selezionare Procedere a destra	Selezionare la lista.
3	Selezionare Confermare	Selezionare l'opzione.
4	Selezionare Confermare 1 2 3 4 5 6 7 8 9 0 10	Effettuare le impostazioni.
5	SHIFT +	Premere per uscire.

La funzione QUICK SETUP consente la successiva impostazione delle voci nella sezione ombreggiata.

Scheda "Disc"

Audio Selezionare la lingua dell'audio.	• English • Swedish	• French • Dutch	• German • Original*1	• Italian • Other**********2	• Spanish • Polish
Subtitle Selezionare la lingua dei sottotitoli.	• Automatic*3 • Polish	• English • Swedish	• French • Dutch	• German • Other**********2	• Italian • Other**********2	• Spanish
Menu Selezionare la lingua dei menu dei dischi. L'impostazione viene modificataanchevarlando la lingua del menu in QUICK SETUP.	• English • Swedish	• French • Dutch	• German • Other**********2	• Italian • Other**********2	• Spanish • Polish
Advanced Disc Review (→ pag. 14)	• Intro Mode: Revisione di agli titolo/programma. • Interval Mode: Revisione di agli titolo/programma e andere di agli intervallo di 10 minuti all'interno di un titolo/programma.
Ratings Impostare un livello di accesso perlimitare lalettura dei DVD-Video.	Impostazione del livello di accesso (Quando è selezionato il livello 8) • 8 No Limit	da 1 a 7	• 0 Lock All: Per impedire lalettura dei dischi sullaaccesso. • Impostazione sulloccherio. Non dimenticare la password.Se un DVD-Video ha un livello di accesso inferiore a quello impostato per l'unità, viene visualizzato unmessaggio sulloccherio. Immettere la password e quando seguire leistruzioni sulloccherio.

1 Viene selezionata la lingua originale impostata sul disco. 2 Immettere un numero di codice facendo riferimento alla tabella a pag. 31.

Scheda "Video"

Se la lingua selezionata in "Audio" non è disponibile, i sottotitoli vengono visualizzati in tale lingua (se disponibile sul disco).

TV Aspect Selezione l'impostazione adatta al televisore e alle proprie preferenze.	●4:3 Pan&Scan: Televisore di formato normale (4:3) I lati dell'immagine ad ampio schermo sono tagliati in modo da riempire lo schemo (a meno che sia vietato dal disco).
	●4:3 Letterbox: Televisore di formato normale (4:3) L'imagine ad ampio schermo viene visualizzata nella stile letterbox.
	●16:9: Televisore ad ampio schermo (16:9)
TV Type Selezione secondo il tipo di televisore usato.	●Standard (Direct View TV) ●Projection TV ●CRT Projector ●LCD TV/Projector ●Standard (Direct View TV) ●Projection TV ●LCD TV/Projector
Time Delay Se si è collegato uno schermo al plasma, regolare se il suono non è sincronizzato con le immagini.	●0ms ●20ms ●40ms ●60ms ●80ms ●100ms
Video Out (AV/Component) Scegliere il formato del segnale video d'uscita dal terminale SCART (AV) e Component.	●Video/YPbPr●S-Video/YPbPr ●RGB/No Output
Still Mode Specificare il tipo di immagine visualizzata durante la pausa.	●Automatic ●Field: Le immagini non sono sfocate, ma la qualità non è elevata. ●Frame: La qualità generale è elevata, ma le immagini potrebbero apparire sfocate.
NTSC Disc Output Per lagettura dei dischi NTSC, selezionare l'uscita PAL 60 o NTSC (→ pag. 11, Sistemi video)	●PAL60: quando è collegato un televisione PAL ●NTSC: quando è collegato un televisione NTSC.
Picture/Video Output Modificare il formato del segnale video d'uscita per i formati JPEG, MPEG4 e video DivX se la qualità delle immagini non è nitida durante la riproduzione.	●Automatic●PAL ●NTSC/PAL60: L'uscita dipenderà dall'impostazione "NTSC Disc Output" (→ in alto).

Scheda "Audio"

Dynamic Range Compression	• Off • On: Regola la chiarezza del suono,anche a basso volume,tramite la compressione della gamma tra il livello acustico più basso e quello più alto. E comoda per la visione di notte.(Disponibile solo con Dolby Digital)
Speaker Settings (→ sotto) Regolare il tempo di ritardo dei diffusori centrale e surround.	• Centrale: 0.0/1.0/2.0/3.0/4.0/5.0 ms • Surround (L/R): 0.0/5.0/10.0/15.0 ms

Scheda "Display"

Menu Language	• English • Français • Deutsch • Italiano • Espanol • Polski • Svenska • Nederlands
On-Screen Messages	• On • Off
Background during Play Selezionale lo sfondo da visualizzare durante la riproduzione JPEG, MPEG4 e di video DivX.	• Black • Grey

Scheda "Others"

FL Dimmer Modifica la luminosità del display dell'unità.	• Bright • Dim • Auto: Il display si oscura automaticamente, ma si illumina quando si esgue nelle operazioni.
DivX Registration Visualizza il codice di registrazione dell'unità.	Tale codice è necessario per l'acquisto e la riproduzione di contentuti DivX Video-on-Demand (VOD). (→ pag. 30, Informazioni sui contentuti DivX VOD)
QUICK SETUP	• Yes • No
Re-initialise Setting Questa impostazione consente di ripristinare tutti i valori dei menu di impostazione con le impostazioni predefinite.	• Yes: Viene visualizzata la schermata della password se si impostano i "Ratings" (→ pag. 20). Immettere la stessa password. Dopoe che "INIT" è scomparso dal display, spegnere l'unità e riaccenderla. • No

Cambiamento del tempo di ritardo (Speaker Settings)

(Efficace per la riproduzione del suono multicanale)

Per l'ascolto ottimale con il suono di 5,1 canali, tutti i diffusori, eccetto il subwoofer, devono essere alla stessa distanza nella posizione d'ascolto. Se si devono sistemare i diffusori centrale o surround più vicini alla posizione d'ascolto, regolare il tempo di ritardo per compensare la differenza.

: Posizione attuale degli altoparlanti :Posizione ideale degli altoparlanti a b c : Distanza di ascolto primaria

Dimensioni approssimative della stanza

Cerchio della distanza di ascolto primaria e costante

Se la distanza a o b è inferiore a c, individuare la differenza nella tabella e modificare l'impostazione in base al valore consigliato.

a Diffusore centrale		b Diffusori surround
Differenza (approssimativa)	Imposta-zione	Differenza (approssimativa)	Imposta-zione
30 cm	1.0 ms	150 cm	5.0 ms
60 cm	2.0 ms	300 cm	10.0 ms
90 cm	3.0 ms	450 cm	15.0 ms
120 cm	4.0 ms
150 cm	5.0 ms

1 Premere [Δ, ∇] per selezionare la casella del tempo di ritardo e premere [ENTER]. 2 Premere [Δ, ∇] per impostare il tempo di ritardo e premere [ENTER].

Tempo di ritardo diffusore centrale Tempo di ritardo diffusori surround

Per finire l'impostazione dei diffusori

Premere [per selezionare "Exit" e quindi premere [ENTER].

Se l'impostazione del diffusore surround viene modificata con Dolby Digital, viene modificata anche l'impostazione di Dolby Pro Logic II. Ad esempio, le impostazioni di MUSIC sono le stesse di Dolby Digital.

Dolby Digital	Dolby Pro Logic II
	MUSIC	MOVIE
0 ms	0 ms	10 ms
5 ms	5 ms	15 ms
10 ms	10 ms	20 ms
15 ms	15 ms	25 ms

Preselezione automatica

Soltanto unità principale

Si possono preselezionare fino a 15 stazioni in ciascuna delle bande AM e FM.

1 Premere [INPUT SELECTOR] per selezionare "FM" o "AM". 2 Premere [TUNE MODE] per selezionare "MANUAL".

Ad ogni pressione del tasto: MANUAL←→PRESET

3 Premere [v TUNING ] per sintonizzare la frequenza più bassa (FM: 87.50, AM: 522). 4 Mantenere premuto [MEMORY].

Rilasciare il tasto quando viene visualizzato "FM AUTO" o "AM AUTO"

Il sintonizzatore preseleziona nei canali in ordine ascendente tutte le stazioni che può ricevere.

• Dopo la preselezione delle stazioni e dopo che la radio viene sintonizzata sull'ultima stazione preselezionata, viene visualizzato "SET OK".
• "ERROR" è visualizzato quando la preselezione automatica non è possibile. In tal caso, preselezionare manualmente i canali (→ a destra).

Selezione dei canali preselezionati

1 Premere [TUNER/BAND] per selezionare "FM" o "AM". 2 Premere i tasti numerici per selezionare il canale.

Oppure, premere [CHv].

Per selezionare un numero di 2 cifre

per es., 12: [≥10] → [1] → [2]

Quando si riceve una trasmissione stereofonica.

Se il rumore FM è eccessivo

Soltanto unità principale

Premere [FM MODE] per visualizzare "MONO".

Premere di nuovo [FM MODE] per cancellare la modalità.

La modalità si cancella anche quando si cambia la frequenza.

Sintonia manuale

Soltanto unità principale

1 Premere [INPUT SELECTOR] per selezionare "FM" o "AM". 2 Premere [TUNE MODE] per selezionare "MANUAL". 3 Premere [v TUNING ∧] per selezionare la frequenza.

Per avviare la sintonia automatica, mantenere premuto

[v TUNING ∧] finché la frequenza comincia a scorrere. La

sintonia si arresta quando viene trovata una stazione.

Preselezione dei canali

Si possono preselezionare fino a 15 stazioni in ciascuna delle bande AM e FM.

1 Durante l'ascolto delle radiotrasmissioni, premere [ENTER]. 2 Quando la frequenza e "P" lampeggiano sul display, premere i tasti numerici per selezionare un canale. Oppure, premere [ CH v], quindi premere [ENTER].

• Per selezionare un numero di 2 cifre

per es., 12: [≥ 10] → [1] → [2] .

La stazione che occupa un canale viene cancellata se se ne preseleziona un'altra sullo stesso canale.

Trasmissione RDS

L'unità può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.

Se la stazione che si sta ascoltando trasmette segnali RDS, sul display si accende "RDS".

Premere [RDS] sull'unità principale o [FUNCTIONS] sul telecomando per visualizzare i dati di testo.

Ad ogni pressione del tasto:

PS (preimpostato) → PTY → Indicazione della frequenza

Indicazioni PTY
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

"M.O.R.M" = Musica leggera

Nota

Le indicazioni RDS potrebbero non essere disponibili se la ricezione è scarsa.

Collegamento delle antenne opzionali

Usare antenne esterne se la ricezione radio è scarsa.

• Scollegare l'antenna quando non si usa l'unità.
• Non usare l'antenna esterna durante i temporali.

Antenna AM esterna (usando un cavo elettrico schermato)

Stendere orizzontalmente un cavo elettrico schermato lungo una finestra o altro luogo comodo.

Nota

• Quando si scollega la cuffia, il seguente sistema del campo sonoro non ha nessun effetto. (Eccetto il controllo del campo sonoro)
• Quando si usano questi sistemi del campo sonoro con alcune sorgenti, si potrebbe verificare una riduzione della qualità del suono. In tal caso, disattivare il sistema del campo sonoro.
• Se Super Surround viene attivato, Dolby Pro Logic II viene annullato e viceversa.
• A seconda della modalità di registrazione del disco, le seguenti funzioni potrebbero non essere disponibili.

Controllo del campo sonoro

Cambia la qualità del suono.

Premere [SFC].

Ad ogni pressione del tasto:

FLAT: Cancellazione (non vengono aggiunti effetti) (preimpostato).

HEAVY: Aggiunge vigore alla musica rock.

CLEAR: Rende più chiari i suoni più alti.

SOFT: Per la musica di sottofondo.

DISCO: Riverbera il suono per dare la sensazione di essere in una discoteca.

LIVE: Rende più vivi i suoni dei cantanti.

HALL: Espande il suono per dare la sensazione di essere in una sala da concerto.

Per controllare l'impostazione attuale, premere [SFC].

Super Surround

Aggiunge effetti surround al suono stereo.

Premere [SHIFT]+[SUPER SRND].

Ad ogni pressione del tasto:

MUSIC: Aggiunge gli effetti surround alle sorgenti stereo.

MOVIE: Usare questa modalità per la lettura di software dei film.

PARTY: Il suono è stereofonico indipendente alla direzione in cui si è rivolti.

OFF: Cancellazione

• Si può regolare il volume dei diffusori surround per ottenere l'effetto surround migliore (→ pag. 25, Regolazioni del livello dei diffusori).
• Super Surround non funziona durante la lettura dei DVD registrati con una fonte multicanale.

Fuoco centrale

(Dischi in cui i dialoghi sono registrati nel canale centrale)

Si può fare in modo che il suono del diffusore centrale sembri provenire dal televisore.

Premere [SHIFT]+[C.FOCUS].

[FOU5

Ad ogni pressione del tasto:

C FOCUS ON ↔ C FOCUS OFF

• Questa funzione non può essere usata quando Super Surround è attivata.
• Questa funzione è disponibile se Dolby Pro Logic II è attivato.

Dolby Pro Logic II

Eccetto DivX

Dolby Pro Logic II è un decoder avanzato che ricava 5 canali surround (anteriore destro e sinistro, centrale, surround destro e sinistro) da qualsiasi programma stereofonico, che sia codificato specificamente Dolby Surround o meno.

Premere [DOLII].

Ad ogni pressione del tasto:

MOVIE: Software dei film, registrati con Dolby Surround.

MUSIC: Sorgenti stereo

OFF: Cancellazione

• Disponibile soltanto nella modalità DVD/CD.
• "DII" si accende quando c'è l'effetto.

Riduzione a 2 canali

Quando necessario, si può ridurre il segnale a 2 canali.

Premere [SHIFT] + [MIX 2CH].

Ad ogni pressione del tasto:

MIX 2CH ON ↔ MIX 2CH OFF

Se "D.MIX" lampeggia sul display, il disco contiene segnali di canali multipli che non possono essere ridotti a 2. DVD-A

È possibile enfatizzare l'audio a bassa frequenza in modo che i bassi pesanti possano essere ascoltati chiaramente, anche se l'acustica della stanza non è ottimale. L'unità seleziona automaticamente l'impostazione più adatta a seconda del tipo della fonte di riproduzione.

Premere [H.BASS].

HT845 HT885 H.BASS indicatore si accende sull'unità principale.

DVD-V RAM DVD-RW (VR)

H. BASS ON (preimpostato)←→H. BASS OFF

Se è selezionata un'altra fonte

H. BASS OFF (preimpostato)←→H. BASS ON

Questa impostazione rimane memorizzata e viene richiamata ogni volta che si riproduce lo stesso tipo di fonte.

Consente di regolare i bassi. L'unità seleziona automaticamente l'impostazione più adatta a seconda del tipo della fonte di riproduzione.

Premere [SUBWOOFER LEVEL].

DVD-V RAM DVD-RW (VR)

Se è selezionata un'altra fonte

SUB W 2 (preimpostato) → SUB W 3 → SUB W 4 → SUB W 1

Questa impostazione rimane memorizzata e viene richiamata ogni volta che si riproduce lo stesso tipo di fonte.

Regolazioni del livello dei diffusori

Questa è una delle modalità che consente di ottenere effetti surround appropriati.

Preparativi

Premere [DVD/CD].

1

Durante l'arresto e non c'è nessuna visualizzazione sullo schermo

Premere [SHIFT]+[TEST] per emettere il segnale di prova.

L: Anteriore sinistro

C: Centrale

R: Anteriore destro

RS: Surround destro

LS: Surround sinistro

Non c'è uscita dal canale SW (subwoofer).

2

Premere [VOLUME, +] o [-] per regolare normalmente il livello del volume usato per l'ascolto.

3

Premere [▲] (aumento) o [▼] (riduzione) per regolare il livello di ciascun diffusore.

C, RS, LS: da -6 dB a +6 dB

(L, R: È regolabile soltanto il bilanciamento.)

• Per regolare il bilanciamento dei diffusori anteriori

Durante l'uscita del segnale di prova, premere [>,].

• Regolare allo stesso livello dei diffusori anteriori.

Per arrestare il segnale di prova

Premere di nuovo [SHIFT] + [TEST].

Per regolare il livello dei diffusori durante la lettura

(Efficace per la lettura dell'audio multicanale o con Dolby Pro Logic II o Super Surround attivato.)

1 Premere [CH SELECT] per selezionare il diffusore.

L→C→R→RS→LS→SW

SW: Subwoofer

• Il canale SW può essere regolato soltanto se il disco include il canale del subwoofer. • "SW" non appare sul display e non può essere regolato se Dolby Pro Logic II è attenuato. • "S" appare sul display quando "MUSIC" o "MOVIE" viene selezionato con Super Surround (→ pag. 24). In tal caso, si può regolare contemporaneamente il livello di entrambi i diffusori surround [▲,▼].

S: -6 dB a +6 dB

2 Premere [▲] (aumento) o [▼] (riduzione) per regolare il livello di ciascun diffusore.

(L, R: È regolabile soltanto il bilanciamento.)

• Per regolare il bilanciamento dei diffusori anteriori

Con "L" o "R" selezionati, premere [>,].

Esempio di collegamento

Funzionamento del televisore e del videoregistratore

Per fare funzionare un televisore o un videoregistratore Panasonic, si può usare il telecomando. Collegare il componente facendo riferimento a "Esempio di collegamento" (→ pag. 26).

Nota

Il telecomando potrebbe non funzionare correttamente con alcuni modelli.

Televisore

Preparativi

Puntare il telecomando verso l'unità e premere [TV] per accendere il tasto, e quindi puntarlo verso il televisore per le operazioni seguenti.

Per accendere/spegnere il televisore

Premere [AV SYSTEM].

Per selezionare la modalità d'ingresso video del televisore

Premere [TV/AV].

Per cambiare i canali

Premere [CH ∧] o [CH v].

Per regolare il volume

Premere [TV VOL-] o [TV VOL+].

Videoregistratore

Preparativi

• Cambiare la modalità d'ingresso video sul televisore ("VIDEO 2" nell'esempio).
• Puntare il telecomando verso l'unità e premere [VCR] per fare accendere il tasto, e quindi puntarlo verso il videoregistratore per le operazioni seguenti.

Per accendere/spegnere il videoregistratore

Premere [AV SYSTEM].

Riproduzione, pausa e arresto

Premere [▶] (lettura), [■] o [■].

Avanti veloce e riavvolgimento

Premere [4] o [▶].

Collegamento di un laserdisc o giradischi

Collegare l'ingresso di un videoregistratore (→ pag. 26) e selezionare "VCR" come sorgente.

Si consiglia di usare un giradischi con equalizzatore fono incorporato. Se il componente usato non ha un equalizzatore incorporato, collegarlo prima a un equalizzatore separato e poi all'unità.

Cambiamento del codice del telecomando

HT845 HT885

Questo telecomando può funzionare con marche di televisori e videoregistratori. Cambiare il codice per far funzionare il componente (⇒ a destra).

Puntare il telecomando verso il componente.

Mantenendo premuto [TV] o [VCR]

Premere un tasto numerico per impostare la prima cifra e poi la seconda cifra.

Il telecomando emette il segnale di accensione/spegnimento. Se il codice è corretto, il componente si accende e spegne. In caso contrario, provare a impostare un altro codice.

Nota

Impostare di nuovo i codici dopo aver cambiato le batterie.

Funzionamento della piastra a cassette (HT845 HT885)

Registrazione con la piastra a cassette

1 Premere [DVD/CD] per selezionare "DVD/CD".

0

Premere [TUNER/BAND] per selezionare "FM" o "AM".

2 Cominciare la registrazione e la lettura.

Ascolto della piastra a cassette

Premere [AUX] per selezionare "AUX" come sorgente.

Lista dei codici dei televisori

Lista dei codici dei videoregistratori

Premere [SLEEP] (HT845 HT885 [SHIFT] + [SLEEP]) per selezionare il tempo (in minuti).

SLEEP 30 → SLEEP 60 → SLEEP 90 OFF ← SLEEP 120

Per cancellare il timer

Premere [SLEEP] (HT845 HT885 [SHIFT] + [SLEEP]) per selezionare "OFF".

Per controllare il tempo restante

Premere di nuovo [SLEEP] (HT845 HT885 [SHIFT] + [SLEEP]).

Per cancellare l'impostazione

Ripetere la procedura dall'inizio.

SETUP MUTING

Silenziamento

Premere [MUTING].

Sul display dell'unità lampeggia "MUTING".

Per cancellare

• Premere di nuovo [MUTING] o ridurre il volume al minimo (- - dB), e rialzarlo poi al livello desiderato.
• Il silenziamento si cancella quando l'unità viene messa in modalità di attesa.

Uso della cuffia

Soltanto unità principale

1 Ridurre il volume e collegare la cuffia (non fornita).

Tipo di spina cuffia: 3,5 mm stereo

2 Regolare il volume della cuffia con [VOLUME].

• Il suono diventa automaticamente stereofonico (2-canali).

Nota

Per evitare di danneggiare l'udito, non ascoltare per lunghi periodi di tempo.

Montaggio su parete

Tutti i diffusori possono essere attaccati alla parete.

1 Avvitare una vite (non fornita) nella parete. 2 Appendere saldamente il diffusore alla vite usando il foro del diffusore.

Parete o pilastro

• La parete o il pilastro a cui attaccare i diffusori devono poter supportare un peso di 10 kg per ciascuna vite. Per attaccare i diffusori alla parete, rivolgersi a un muratore esperto. Un'applicazione sbagliata potrebbe danneggiare la parete o il diffusore.
• Per il montaggio su parete dei diffusori anteriori (o surround HT885) si consiglia di usare i cavi dei diffusori opzionali. (Si possono anche rimuovere i cavi dei diffusori dai tubi forniti con questo)... HT845 (Soltanto diffusori anteriori) HT885 (Soltanto diffusore anteriore surround
• Per montare il diffusore anteriore sulla parete, si consiglia di usare una cordicella (non fornita) per evitare che cada (→ pag. 5).

per es.,

Diffusori surround HT535

Diffusore centrale

Diffusori anteriori HT845 Diffusori anteriori e surround HT885

In questa posizione, il diffusore può cadere più facilmente se viene spostato a destra o a sinistra.

Spostare il diffusore in modo che la vite sia in questa posizione.

■ Montaggio dei supporti dei diffusori (non forniti)

(Eccetto i diffusori anteriori HT535 HT845 e i diffusori anteriori e surround HT885)

Accertarsi che i supporti soddisfino le condizioni prima di acquistarli.

Osservare il diametro e la lunghezza delle viti, e la distanza tra le viti, come indicato nello schema.

• I supporti devono poter supportare 10 kg
• I supporti devono essere stabili anche con i diffusori su una posizione alta.

per es.,

Diffusori surround HT535 5 mm,

passo di 0,8 mm 60 mm Supporto dei diffusori (non fornito)

Attaccare i supporti a questi fori per viti metalliche.

Spessore piastra da 7 mm a 10 mm

Informazioni sui contenuti DivX VOD

Il contenuto DivX Video-on-Demand (VOD) è crittografato per la protezione del copyright. Per riprodurre contenuti DivX VOD su questa unità, è necessario registrarla.

Per immettere il codice dell'unità e registrarla, seguire le istruzioni sull'acquisto di contenuti DivX VOD. Per ulteriori informazioni su DivX VOD, visitare www.divx.com/vod.

Visualizzare il codice di registrazione dell'unità

(→ pag. 21, "DivX Registration" nella scheda "Others")

• Prendere nota del codice per riferimenti futuri.
• Dopo la prima riproduzione di contenuto DivX VOD, in "DivX Registration" viene visualizzato un altro codice di registrazione. Non utilizzare quel codice di registrazione per acquistare contenuti DivX VOD. Se si utilizza il codice per l'acquisto di contenuti DivX VOD e li si riproduce su questa unità, non sarà più possibile riprodurre alcun contenuto acquistato tramite il codice precedente.
• Se si acquistano contenuti DivX VOD utilizzando un codice di registrazione diverso da quello di questa unità, non sarà possibile riprodurre tali contenuti. (In questo caso, viene visualizzato il messaggio "Authorization Error".)

Informazioni sul contenuto DivX riproducibile solo un determinato numero di volte

Alcuni contenuti DivX VOD sono riproducibili solo un determinato numero di volte. Quando si riproduce il contenuto, viene visualizzato il numero di riproduzioni rimanenti. Quando il numero di riproduzioni rimanenti arriva a zero, il contenuto non può più essere riprodotto. (In questo caso, viene visualizzato il messaggio "Rented Movie Expired".)

Durante la riproduzione del contenuto

• Il numero di riproduzioni rimanenti viene decrementato di uno se: - si spegne l'unità o si preme [SHIFT] + [SETUP]; - si preme [■] (per mettere in pausa la lettura); - si preme [◄◄, ►►] o [◄◄, ►►] ecc., sino ad arrivare a un altro contenuto o all'inizio del contenuto in corso di riproduzione.
• Le funzioni Resume (⇒ pag. 13, Arresto) e Marker (→ pag. 19, Play Menu (Menu di lettura)) non sono operative.

Manipolazione dei dischi

Per pulire i dischi

Pulire con un panno inumidito e poi asciugare con un panno asciutto.

Precauzioni per la manipolazione dei dischi

• Non attaccare etichette o adesivi ai dischi (questo può deformare il disco, rendendolo inutilizzabile).
• Non scrivere sul lato dell'etichetta con una penna biro o altri strumenti per scrivere.
• Non usare spray di pulizia per dischi, benzina, diluenti, liquidi di prevenzione dell'elettricità statica o qualsiasi solvente. Non usare protezioni o coperchi antigraffi. Non usare i seguenti dischi:
• Dischi con residui di adesivi in seguito alla rimozione di autoadesivi o etichette (ad esempio, dischi presi a noleggio).
• Dischi deformati o incrinati.
• Dischi di forma irregolare, ad esempio a forma di cuore.

Glossario

Decodificatore

Un decodificatore ricostituisce i segnali audio codificati dai DVD in segnali normali. Tale processo viene chiamato decodifica.

DivX

Formato di compressione video sviluppato da DivXNetworks, Inc., che consente di comprimere file video senza ridurne significativamente la qualità.

Dolby Digital

È un metodo di decodifica dei segnali digitali sviluppato dai Dolby Laboratories. Oltre ad essere stereofonici (2 canali), questi segnali possono anche essere audio a canale multiplo. Tramite questo metodo può essere registrata una grande quantità di informazioni audio su ogni disco.

DTS (Digital Theater Systems)

Questo sistema surround viene usato in molte sale cinematografiche di tutto il mondo. I canali sono ben separati, per cui sono possibili effetti sonori realistici.

Gamma dinamica

La gamma dinamica è la differenza tra il livello più basso del suono udibile, oltre il rumore dell'apparecchiatura, e il livello più alto prima della distorsione.

Fermo immagine di quadro e fermo immagine di campo

I quadri sono i fermi immagine che compongono unitamente un film. Vengono visualizzati circa 30 quadri al secondo.

Un quadro è formato da due campi. Un normale televisore visualizza questi campi l'uno dopo l'altro per creare dei quadri.

Quando si mettono in pausa delle immagini mobili, viene visualizzato un fermo immagine. Un fermo immagine di quadro è composto da due campi alternanti, così che l'immagine potrebbe apparire sfocata, ma la qualità complessiva rimane alta.

Un fermo immagine di campo non è sfocato, ma contiene soltanto la metà delle informazioni di un fermo immagine di quadro, per cui la qualità dell'immagine risulta minore.

I/P/B

MPEG 2, lo standard di compressione video adottato per l'impiego con i DVD-Video, usa questi 3 tipi di immagini.

I: Immagine intracodificata

Questa immagine è di ottima qualità ed è ideale per regolare le immagini.

P: Immagine con codifica predittiva

Questa immagine viene calcolata in base alle immagini I e P precedenti.

B: Immagine con codifica predittiva bidirezionale

Questa immagine viene calcolata confrontando le immagini I e P passate e future in modo che abbia il più basso volume di informazioni.

Linear PCM (modulazione a codice d'impulsi)

Sono segnali digitali non compressi, simili a quelli dei CD.

MPEG4

Sistema di compressione per dispositivi mobili o reti che consente una registrazione altamente efficiente con un bit rate basso.

Controllo della lettura (PBC)

Se si usa un CD Video con controllo di lettura, si possono selezionare scene ed informazioni con i menu.

Frequenza campione

Il campionamento è il processo di conversione in cifre (codifica digitale) dei campioni dell'altezza delle onde del suono (segnale analogico) prelevati a determinati periodi. La frequenza campione è il numero di campioni prelevati al secondo, per cui i grandi numeri significano una riproduzione più fedele al suono originale.

Manutenzione

Pulire l'unità con un panno morbido e asciutto.

• Mai usare alcol, diluenti per vernici o benzina per pulire l'unità.
• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che accompagnano il panno.

Non utilizzare i prodotti per la pulizia delle lenti disponibili in commercio perché potrebbero causare malfunzionamenti.

(In genere la pulizia del gruppo ottico non è necessaria, anche se ciò dipende dall'ambiente di utilizzo).

Prima di spostare l'unità, accertarsi che il cassetto del disco sia vuoto.

In caso contrario, si rischia di danneggiare seriamente il disco o l'unità.

Abkhazian:	6566	Faeroico:	7079	Macedone:	7775	Slovacco:	8375
Afar:	6565	Figiano:	7074	Malayalam:	7776	Sloveno:	8376
Afrikaans:	6570	Finlandese:	7073	Malese:	7783	Somalo:	8379
Albanese:	8381	Francese:	7082	Malgascio:	7771	Spagnolo:	6983
Amarico:	6577	Frisiano:	7089	Mattese:	7784	Sudanese:	8385
Arabo:	6582	Galiziano:	7176	Maori:	7773	Svedese:	8386
Armeno:	7289	Gallese:	6789	Marathi:	7782	Swahili:	8387
Assamese:	6583	Georgiano:	7565	Moldavo:	7779	Tagalog:	8476
Aymara:	6589	Giapponese:	7465	Mongolo:	7778	Tagico:	8471
Azerbaigiano:	6590	Giavanese:	7487	Nauruano:	7865	Tamil:	8465
Basco:	6985	Greco:	6976	Nepalese:	7869	Tartaro:	8484
Bashkir:	6665	Groenlandico:	7576	Norvegese:	7879	Tedesco:	6869
Bengali; Bangla:	6678	Guarani:	7178	Olandese:	7876	Telugu:	8469
Bhutani:	6890	Gujarati:	7185	Oriya:	7982	Thai:	8472
Bielorusso:	6669	Hausa:	7265	Panjabi:	8065	Tibetano:	6679
Bihari:	6672	Hindi:	7273	Pashto, Pushto:	8083	Tigrinya:	8473
Birmano:	7789	Indonesiano:	7378	Persiano:	7065	Tongano:	8479
Bretone:	6682	Inglese:	6978	Polacco:	8076	Turco:	8482
Bulgaro:	6671	Interlingua:	7365	Portoghese:	8084	Turkmeno:	8475
Cambogiano:	7577	Irlandese:	7165	Quechua:	8185	Twi:	8487
Catalano:	6765	Islandese:	7383	Raeto-Romanzo:	8277	Ucraino:	8575
Ceco:	6783	Italiano:	7384	Rumeno:	8279	Ungherese:	7285
Cinese:	9072	Kannada:	7578	Russo:	8285	Urdu:	8582
Coreano:	7579	Kashimiri:	7583	Samoano:	8377	Uzbek:	8590
Corso:	6779	Kazako:	7575	Sanscrito:	8365	Vietnamita:	8673
Croato:	7282	Kirghiso:	7589	Scozzese-Gaelico:	7168	Volapuk:	8679
Curdo:	7585	Laotiano:	7679	Serbo:	8382	Wolof:	8779
Danese:	6865	Latino:	7665	Serbo-Croat:	8372	Xhosa:	8872
Ebraico:	7387	Lettone:	7686	Shona:	8378	Yiddish:	7473
Esperanto:	6979	Lingala:	7678	Sindhi:	8368	Yoruba:	8979
Estone:	6984	Lituano:	7684	Singhalese:	8373	Zulu:	9085

Windows Media e il logo Windows sono marchi di fabbrica o marchi di fabbrica registrati di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

WMA è un formato di compressione sviluppato da Microsoft Corporation. Raggiunge la medesima qualità del suono di un file MP3 con dimensioni del file inferiori ad un MP3.

HighMAT™ e il logo HighMAT sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Prodotto sotto licenza della Dolby Laboratories. "Dolby", "Pro Logic" ed il simbolo doppia D sono marchi registrati della Dolby Laboratories.

"DTS" e "DTS Digital Surround" sono marchi di fabbrica registrati di Digital Theater Systems, Inc.

Questo prodotto incorpora la tecnologia di protezione del copyright tutelata mediante i diritti sul metodo di certe patenti U.S. ed altri diritti di proprietà intellettuale detenuti da Macrovision Corporation ed altri detentori di diritti. L'uso di questa tecnologia di protezione del copyright deve essere autorizzato da Macrovision Corporation, ed è destinato esclusivamente all'uso domestico ed altri usi limitati, a meno che non sia altrimenti autorizzato da Macrovision Corporation. La ricomposizione e il disassemblaggio sono proibiti.

MPEG Layer-3, tecnologia di compressione audio su licenza di Fraunhofer IIS e Thomson multimedia.

HDCD, HDCD, High Definition Compatible Digital® e Pacific Microsonics™ sono marchi di fabbrica registrati o marchi di fabbrica di Pacific Microsonics, Inc. negli Stati Uniti e/o in altri Paesi. Sistema HDCD prodotto su licenza di Pacific Microsonics, Inc. Questo prodotto è coperto da uno o più dei brevetti seguenti: Brevetti statunitensi No. 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, Brevetto australiano No. 669114, con altri brevetti in corso di registrazione.

L'uso di questo prodotto è concesso in base alla licenza MPEG-4 Visual Patent Portfolio license per uso personale e non commerciale da parte di un privato per (i) la codifica di video in conformità allo standard MPEG-4 Visual Standard ("Video MPEG-4") e/o (ii) la decodifica di video MPEG-4 codificato da un privato nell'ambito di attività personali e non commerciali e/o ottenuto da un fornitore di contenuti video MPEG-4 titolare di una licenza MPEG LA. Non viene concessa, né esplicitamente né implicitamente, alcuna licenza per qualsiasi altro uso. Per ulteriori informazioni sulle licenze e sull'uso promozionale, interno e commerciale di questo prodotto, rivolgersi a MPEG LA, LLC. Vedere http://www.mpegl.com.

Prodotto ufficialmente DivX CertifiedTM. Riproduce contenuti video DivX®5, DivX4, DivX3 e DivX VOD (in conformità ai requisiti tecnici DivX CertifiedTM). DivX, DivX Certified e i loghi associati sono marchi commerciali di DivXNetworks, Inc. e vengono utilizzati con licenza.

SEZIONE AMPLIFICATORE

HT535

Potenza d'uscita RMS: Modalità Dolby Digital

Canale anteriore	55 W per canale (6 Ω), 1 kHz, distorsione armonica totale	10 %
Canale surround	55 W per canale (6 Ω), 1 kHz, distorsione armonica totale	10 %
Canale centrale	160 W per canale (6 Ω), 1 kHz, distorsione armonica totale	10 %
Canale subwoofer	220 W per canale (4 Ω), 100 Hz, distorsione armonica totale	10 %
Potenza RMS totale in modalità Dolby Digital		600 W

Potenza d'uscita DIN: Modalità Dolby Digital

Canale anteriore	40 W per canale (6 Ω), 1 kHz, distorsione armonica totale 1 %
Canale surround	40 W per canale (6 Ω), 1 kHz, distorsione armonica totale 1 %
Canale centrale	120 W per canale (6 Ω), 1 kHz, distorsione armonica totale 1 %
Canale subwoofer	150 W per canale (4 Ω), 100 Hz, distorsione armonica totale 1 %
Potenza DIN totale in modalità Dolby Digital	430 W

HT845

Potenza d'uscita RMS: Modalità Dolby Digital

Canale anteriore	70 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 %
Canale surround	70 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 %
Canale centrale	260 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 %
Canale subwoofer	260 W per canale (4 Ω), 100 Hz, distorsione armonica totale 10 %

Potenza RMS totale in modalità Dolby Digital 800 W

Potenza d'uscita DIN: Modalità Dolby Digital

Canale anteriore	45 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1 %
Canale surround	50 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1 %
Canale centrale	165 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1 %
Canale subwoofer	160 W per canale (4 Ω), 100 Hz, distorsione armonica totale 1 %

Potenza DIN totale in modalità Dolby Digital 515 W

HT885

Potenza d'uscita RMS: modalità Dolby Digital

Canale anteriore	170 W per canale (6 Ω), 1 kHz, distorsione armonica totale 10 %
Canale surround	70 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 %
Canale centrale	260 W per canale (4 Ω), 1 kHz, distorsione armonica totale 10 %
Canale subwoofer	260 W per canale (4 Ω), 100 Hz, distorsione armonica totale 10 %

Potenza RMS totale in modalità Dolby Digital 1000 W

Potenza d'uscita DIN: modalità Dolby Digital

Canale anteriore	140 W per canale (6 Ω), 1 kHz, distorsione armonica totale 1 %
Canale surround	55 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1 %
Canale centrale	180 W per canale (4 Ω), 1 kHz, distorsione armonica totale 1 %
Canale subwoofer	180 W per canale (4 Ω), 100 Hz, distorsione armonica totale 1 %

Potenza DIN totale in modalità Dolby Digital 750 W

SEZIONE SINTONIZZATORE FM/AM, TERMINALI

Preselezione stazioni: 15 stazioni FM, 15 stazioni AM/OM

Modulazione di frequenza (FM)

Gamma di frequenza: 87,50-108,00 MHz (intervallo di 50 kHz)

Sensibilità: 1,5 μV (IHF), rapporto segnale/rumore 26 dB a 1,2 μV

Terminali antenna: 75 Ω (sbilanciati)

Modulazione d'ampiezza (AM/OM)

Gamma di frequenza: 522-1629 kHz (intervallo di 9 kHz)

Sensibilità AM, rapporto segnale/rumore 20 dB a 999 kHz, 560 μV/m

Presa cuffia

Terminale

sa di 3,5 mm, stereo

SEZIONE DISCO

Dischi utilizzabili (8 cm o 12 cm)

(1) DVD (DVD-Video, DVD-Audio, DivX*1,2) (2) DVD-RAM (DVD-VR, JPEG 2,3, MPEG4 2,4, DivX 1,2) (3) DVD-R (DVD-Video, DivX*1,2) (4) DVD-RW (DVD-Video, DVD-VR, DivX*,2) (5) +R / +RW (Video) (6) CD, CD-R/RW [CD-DA, Video-CD, SVCD 5, MP3 2, 6, WMA 2, 7, JPEG 2, 3, MPEG4 2, 4, DivX 1, 2, HighMAT Level 2 (audio e immagini)] *1 DivX 3.11, 4.x, 5.x La funzione GMC (Global Motion Compensation) non è supportata. *2 Numero totale massimo combinato di contenuti e gruppi audio, immagini e video riconoscibile: 4000 contenuti audio, immagini e video, e 400 gruppi. *3 File Exif Ver 2.1 JPEG Baseline Risoluzione immagine: da 160 x 120 a 6144 x 4096 pixel (sottocampionamento di 4:2:2 o 4:2:0) *4 Dati MPEG4 registrati con videocamere Panasonic SD multi camera o videoregistratori DVD Conformi alle specifiche SD VIDEO (standard ASF)/MPEG4 (Simple Profile) Sistema video/sistema audio G.726 *5 Conforme allo standard IEC62107 *6 MPEG-1 Layer 3, MPEG-2 Layer 3 *7 Windows Media Audio Ver.9.0 L3 Non compatibile con Multiple Bit Rate (MBR)

Fonorivelatore

Lunghezza d'onda CD 785 nm

DVD 662 nm

Potenza laser CLASSE 2/CLASSE 3A

Uscita audio (Disc)

Numero di canali 5.1 canali (FL, FR, C, SL, SR, SW)

HT845 HT885 Prestazioni audio:

(1) Risposta in frequenza

DVD (audio lineare) 10 Hz - 22 kHz (campionamento di 48 kHz) 10 Hz - 44 kHz (campionamento a 96 kHz) DVD-Audio 10 Hz - 88 kHz (campionamento di 192 kHz) CD-Audio 10 Hz - 20 kHz

(2) Rapporto segnale/rumore

CD-Audio 95 dB

(3) Gamma dinamica

DVD (audio lineare) 95 dB CD-Audio 93 dB

(4) Distorsione armonica totale

CD-Audio 0,005%

SEZIONE VIDEO

Sistema video

Sistema del segnale PAL 625/50, PAL 525/60, NTSC

Uscita video composita

Livello d'uscita 1 Vp-p (75 Ω) Terminale: presa a spinotto (1 sistema)

Presa SCART (1 pianta)

Uscita S-Video

Livello di uscita Y: 1 Vp-p (75 Ω) Livello di uscita C: PAL; 0,3 Vp-p (75 Ω)

NTSC; 0,286 Vp-p (75 Ω) Terminale: terminale S (1 sistema) Presa SCART (1 pianta)

Uscita video componente

[NTSC: 525 (480) p/525 (480) i, PAL: 625 (576) p/625 (576) i]

Livello di uscita Y 1 Vp-p (75 Ω) Livello di uscita PB 0,7 Vp-p (75 Ω) Livello di uscita PR 0,7 Vp-p (75 Ω)

Terminale Presa a spinotto (Y: verde, PB: blu, PR: rosso)

(1 sistema)

Uscita video RGB

Livello di uscita R 0,7 Vp-p (75 Ω) Livello di uscita G 0,7 Vp-p (75 Ω) Livello di uscita B 0,7 Vp-p (75 Ω)

Terminale Presa SCART (1 schema)

SEZIONE DIFFUSORI

HT535 Diffusori anteriori SB-FS535

Tipo

2 sistemi di diffusori a 2 vie (bass reflex)

Unità diffusore(i)

1. Gamma intera
2. Super Tweeter

Tipo a cono di 6.5 cm

Tipo di azionamento: elettrico

Potenza d'ingresso (IEC)

55 W (max.)

Pressione sonora in uscita

Tipo a cono di 6,5 cm

55 W (max.)

Potenza d'ingresso (IEC)

Pressione sonora in uscita

Gamma di frequenza

80 dB/W (1,0 m)

Dimensioni (L×A×P)

88 Hz-25 kHz (-16 dB)

Peso

100 Hz-22 kHz (-10 dB)

HT535 Diffusore centrale SB-PC535

90 mm × 193 mm × 102 mm

3 sistemi

Unità diffusore(i)

1. Gamma intera
2. Gamma intera
3. Super Tweeter

Potenza d'ingresso (IEC)

Pressione sonora in uscita

HT535 Subwoofer attivo SB-WA535

Tipo: 2 sistemi di diffusori a 1 via (bass reflex)

Unità diffusore(i)

1. Woofer

Tipo a cono di 13 cm

2. Woofer

Tipo a cono di 13 cm

Pressione sonora in uscita

80 dB/W (1,0 m)

Gamma di frequenza

40 Hz-220 Hz (-16 dB)

Dimensioni (L×A×P)

45 Hz-180 Hz (-10 dB)

Peso

201,5 mm×368,2 mm×491,5 mm

11,3 kg

HT845 Diffusori anteriori FS840

Tipo: 2 sistemi di diffusori a 2 vie (bass reflex)

Unità diffusore(i) Impedenza di 4 Ω

1. Woofer

Tipo a cono di 8 cm

1. Tweeter

Tipo a cono di 6 cm

Potenza d'ingresso (IEC)

70 W (max.)

Pressione sonora in uscita

81 dB/W (1,0 m)

2 sistemi di diffusori a 2 vie (bass reflex)

Unità diffusore(i)

Impedenza di 4 Ω

1.Woofer

Tipo a cono di 8 cm

1. Tweeter

Tipo a cono di 6 cm

Potenza d'ingresso (IEC)

70 W (max.)

Pressione sonora in uscita

80 dB/W (1,0 m)

3 sistemi di diffusori a 2 vie (bass reflex)

Unità diffusore(i)

Impedenza di 4 Ω

1. Woofer

Tipo a cono di 6,5 cm

2. Woofer

Tipo a cono di 6,5 cm

1. Tweeter

Tipo a cono di 6 cm

Potenza d'ingresso (IEC)

260 W*8 (max.)

Pressione sonora in uscita

82 dB/W (1,0 m)

Tipo: 2 sistemi di diffusori a 1 via (bass reflex)

Unità diffusore(i)

1. Woofer

Tipo a cono di 13 cm

1. Woofer

Tipo a cono di 13 cm

Pressione sonora in uscita 80 dB/W (1,0 m)

Gamma di frequenza 40 Hz-220 Hz (-16 dB)

45 Hz-180 Hz (-10 dB)

Dimensioni (LxAxP) 201,5 mm × 368,2 mm × 491,5 mm

Peso 11,3 kg

HT885 Diffusori anteriori SB-FS930

3 sistemi di diffusori a 2 vie (bass reflex)

Unità diffusore(i) Impedenza di 6 Ω

1. Woofer

Tipo a cono di 8 cm

2. Woofer

Tipo a cono di 8 cm

1. Tweeter

Tipo a cupola a forma di anello di 6 cm

Potenza d'ingresso (IEC) 170 W*8 (max.)

Pressione sonora in uscita 84 dB/W (1,0 m)

Gamma di frequenza 75 Hz-50 kHz (-16 dB)

90 Hz-45 kHz (-10 dB)

Dimensioni (LxAxP) 260 mm × 1234 mm × 270 mm

Peso 4,35 kg

T885 Diffusori surround SB-FS880

Tipo: 2 sistemi di diffusori a 2 vie (bass reflex)

Unità diffusore(i) Impedenza di 4 Ω

1. Woofer

Tipo a cono di 8 cm

1. Tweeter

Tipo a cupola a forma di anello di 6 cm

Potenza d'ingresso (IEC) 70 W (max.)

Pressione sonora in uscita 81 dB/W (1,0 m)

Gamma di frequenza 78 Hz-50 kHz (-16 dB)

90 Hz-45 kHz (-10 dB)

Dimensioni (LxAxP) 260 mm×1234 mm×270 mm

Peso 3,92 kg

HT885 Diffusore centrale SB-PC930

Tipo: 3 sistemi di diffusori a 2 vie (bass reflex)

Unità diffusore(i) Impedenza di 4 Ω

1. Woofer

Tipo a cono di 6,5 cm

2. Woofer

Tipo a cono di 6,5 cm

1. Tweeter

Tipo a cupola a forma di anello di 6 cm

Potenza d'ingresso (IEC) 260 W*8 (max.)

Pressione sonora in uscita 82 dB/W (1,0 m)

Gamma di frequenza 110 Hz-50 kHz (-16 dB)

140 Hz-45 kHz (-10 dB)

Dimensioni (LxAxP) 320 mm×88 mm×96 mm

Peso 1,36 kg

HT885 Subwoofer attivo SB-WA885

Tipo: 2 sistemi di diffusori a 1 via (bass reflex)

Unità diffusore(i)

1. Woofer

Tipo a cono di 15 cm

2. Woofer

Tipo a cono di 15 cm

Pressione sonora in uscita 84 dB/W (1,0 m)

Gamma di frequenza 34 Hz-220 Hz (-16 dB)

38 Hz-190 Hz (-10 dB)

Dimensioni (LxAxP) 202 mm×410 mm×500 mm

Peso 13,7 kg

INFORMAZIONI GENERALI

Alimentazione 230 V CA, 50 Hz

Assorbimento di corrente Unità principale 25 W

HT885

Subwoofer 340 W

Subwoofer 390 W

Dimensioni (LxAxP) 430 mm × 60 mm × 348,3 mm

Peso Unità principale 2,7 kg

Intervallo della temperatura d'esercizio +5 °C a +35 °C

Intervallo dell'umidità di esercizio

5% a 90% RH (senza condensa)

Assorbimento di corrente in modalità di attesa circa 0,7 W

*8 Taratura con amplificatore dotato di filtro di taglio dei bassi

Nota

1. Dati tecnici soggetti a modifiche senza preavviso.

Il peso e le dimensioni indicati sono approssimativi.

1. Distorsione armonica totale misurata con analizzatore di spettro digitale.

RQT7975

Prima di chiamare il tecnico per la riparazione, procedere con i controlli seguenti. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati nella tabella non risolvono il problema, rivolgersi al rivenditore per chiedere le istruzioni.

Alimentazione Pagina

L'unità non si accende.	●Collegare saldamente il cavo di alimentazione CA e il cavo delsystema.	9
L'unità si dispone automaticamente nella modalità di attesa.	●Il timer di spegnimento automatico funzionava e ha raggiunto il limite del tempo impostato.	28

La funzione non risponde o non può essere usata

L'unità non risponde alla pressione di alcun tasting.	• Con questa unità si possono utilizzare soltanto i dischi specificati in queste istruzioni per l'uso. • L'unità potrebbe non funzionare correttamente a causa di un fulmine, dell'elettricità statica o di quale il più fattore esterno. Spagnere l'unità e poi riaccenderla. Oppure, spagnere l'unità, scollegare il cavo di alimentazione CA e poi ricollegarlo. • Si è formata della condensa: Attendere 1 o 2 ore affinché evapori.	11 —
Non c'è risposta alla pressione dei tasti del telecomando.	• Accertarsi che le pile siano installare correttamente. • Le pile sono scariche. Sostituirle con altre pile nuove. • Puntare il telecomando verso il sensore del commando a distance e azionario.	9 9 10
Il suono e le immagini sono assenti.	• Controllare il collegamento video o audio. • Controllare l'impostazione dell'alimentazione o dell'ingresso del componente collegato. • Accertarsi che il disco sia registrato.	4,5,7,8,26 — —
Si è dimenticata la password di accesso. Ripristinare tutte le presezeioni della fabbrica.	• Durante l'arresto e con la sorgente "DVD/CD", mantenere premuto [■] sul'unità principale e [≥10] sul telecomando finché "Initialised" scompare dal tevisore. Spagnere e riaccendere l'unità. Tutte le impostazioni tornano ai valori predefiniti.	—

Operazione specifica indesiderata o inattesa

È necessario aspettare prima che lalettura inizi.	L'inizio dellalettura potrebberichiedere tempo se ilbrano MP3 contiene dati di fermi immagine. Iltempo dilettura corretto nonviene visualizzatoupon l'inizio delbrano,ma ciò ènormale.Ciò ènormale per i video DivX.	—
Le cartelle al di sotto dell'ottavo strato nei CD di dati non vengono visualizzate correttamente.WMA MP3 JPEG MPEG4 Divx	Le cartelle al di fatto dell'ottavo strato vengono visualizzate come ottavo strato.	—
Una schermata del menu appara durante il salto o la ricerca.VCD	Ciò ènormaleper i CD video.	—
Non viene visualizzato il menu VCD con il controlo della riproduzione	Premere due volte [■],quindi premere [▶](riproduzione).	—
La riproduzione programmata e casuale non funzionano.DVD-V	Queste funzioni non sono disponibili per alcuni tipi di DVD-Video.	—
Non viene eseguita lalettura delle voci programmate.DVD-V	Lalettura di alcune opzioni non è possibileanche se sono state programmate.	—
Il menu visualizzato sulloscherno alla il numero “2”come opzione di traccia audio quando viene premuto [AUDIO],ma I'audio restaa inalterato.DVD-A	Anche se una seconda traccia non è registrata,normalmente verranno visualizzati due numero.	—
La riproduzione non si avvia.	L'unità non è in grado di riproduire video WMA e MPEG4 che includono immagini fisse.Se si riproduce contento DivX VOD,consultare la home page del site utilizzato per l'acquiredolettenuto DivX VOD.(Esempio:www.divx.com/vod)DivxPotrebbe essere impossibile riproduire dischi contenti CD-DA e altri formati.	— —
Lalettura ricomincia dall'inizio del brano quando si cambia la colonna sonora.DVD-A	Ciò ènormalenei DVD-Audio.	—
Le scene vengono salute a intermittenza.RAM DVD-RW (VR)DVD-V	Se si cambia il volume o l'impostazione del campo sonoro/qualità durante ADVANCED DISCREVIEW,la funzione continua sulla visualizzazione sullo schermo.Premere di nuovo[ADVANCED DISC REVIEW]per annullare la modalità.	14

Sottotitoli

La posizione dei sottotitoli è sbagliata.	●Regolare la posizione. ("Subtitle Position" in Display Menu)	19
Non ci sono i sottotitoli.	●Visualizzare i sottotitoli.	15
	●A seconda del disco, i sottotitoli potrebbero non essere disponibili. DivX	—

Marker

Non è possibileaggiungeremarcatori.

Non è possibileaggiungeremarcatori. RAM DVD-RW (VR)Non si possonoaggiungeremarcatori se iltempo dilettura restante del disco non appare sul display dell'unità.

—

A-B Repeat

Il punto B viene regolato automaticamente.	●La fine di un'opzione diventa il punto B quando viene raggiunta.	—
A-B Repeat viene annullata automaticamente.	●A-B Repeat viene annullato premendo [QUICK REPLAY].	—

Suono anormale o scorretto

Il suono è distorto.	●Durante lalettura dei file WMA, si potrebbero verificare dei disturbi.	—
Non ci sono gli effetti.	●Alcuni effetti audio non funzionano o hanno meno effetto con alcuni dischi.●Multi Re-master (HT845 HT885) e Dolby Pro Logic II non funzionano se è stata modificata la velocità di riproduzione.	— —
Si sente un ronzio durante lalettura.	●Il cavo di alimentazione CA o una lampada a fluorescenza sono vicini al subwoofer. Tenereglialtre dispositivi e i cavi lontani dal subwoofer.	—
L'audio è assente	●Quando si modifica la velocità di riproduzione, può verificarsi una pausa dell'audio.●A seconda delle modalità di creazione dei file, potrebbe essere impossibile emettere l'audio. DivX	— 17
Il suono è miscelato.	●Se si usano contemporaneamente il terminale SCART (AV) e i terminali d'ingresso audio (TV AUDIO IN), spegnere il componente collegato a uno o l'alto dei terminali.	—

Menu

L'accesso al menu di impostazione non è possibile.

• Selezionare “DVD/CD” come sorgente. • Cancellare tutti i gruppi, lagettura programmata e lagettura casuale.

— 15

Le immagini sono anormali o non si vedono

Le immagini sono distorte.	Accertarsi che l'unità sia collegata direttamente al tevisore e che non sia collegata attraverso il videoregistratore.Modificare "Source Select" in Picture Menu. DivX	819
Le dimensioni dell'imagine non sono adattate allo schermo.	Modificare "TV Aspect" nella scheda "Video".Cambiare l'impostazione dello zoom.	2014
L'imagine si arresta. DivX	Ciò si può verificare se i file DivX hanno dimensioni superiori a 2GB.	—
Le immagini non vengono visualizzate correttamente sul tevisore o i colori appaiono sbiaditi.	L'unità e il tevisore usano sistemi video diversi UTILizzare un tevisore multisistema o PAL.II systema del disco usato non corrisponde a quello del tevisore.-Non è possibile visualizzare correttamente i dischi PAL su un tevisore NTSC.-Questa unità più convertire i segnali NTSC in segnali PAL 60 per la visione con un tevisore PAL ("NTSC Disc Output" nella scheda "Video").	—21
Il menu non viene visualizzato correttamente.	Ripristinare il rapporto zoom a “×1.00”.Impostare "Subtitle Position" in Display Menu su “0”.	1419
Lo zoom automatico non funziona bene.	Disattivare la funzione zoom del tevisore.USare gli altri rapporti di aspetto preselezionato o la regolazione manuale.Lo zoom potrebbe non funzionare correttamente, specialmente nelle scene scure potrebbe non funzionare a seconda del tipo di disco.	—14—
Le immagini sul tevisore scompaiono o sullo schermo appaiono delle strisce.	Il disturbo potrebbe essere causato dai caricatori per cellulare.Se si usa un'antenna TV interna, cambiarla con un'antenna esterna.II cavo dell'antenna del tevisore è troppo vicino all'unità. Allontanare il cavo dell'antenna del tevisore dall'unità.	———

Video progressivo

Con l'uscita progressiva è presente l'effetto fantasma.	• Questo problema è causato dal metod di editing o dal supporto usato dal DVD video, ma dovrebbe essere rimEDIato se si usa l'uscita interlacciata. Impostare “Video Output Mode” in Picture Menu su “625i” o “525i”.	19
Le immagini dall'uscita progressiva sono assenti.	• Premere [PROGRESSIVE] sull'unità principale per visualizzare “PRG”. Selezionare “625p” o “525p” in “Video Output Mode” del Picture Menu. • Se l'unità è collegata al teilevisore mediate il terminale VIDEO OUT, S-VIDEO OUT or SCART (AV), l'uscita è interlacciata ancè se viene visualizzato “PRG”.	12, 19, 8

Ascolto della radio

Si sente del rumore. “ST” lampeggia o non si accende. Il suono è distorto.	●Regolare la posizione dell'antenna FM o AM. ●Usare un'antenna esterna.	— 23
Si sente il disturbo del battimento.	●Spagnere il tevisore o allontanarlo dall'unità.	—
Si sente un ronzio basso durante le trasmissioni in AM.	●Allontanare l'antenna dagli altri cavi.	—

Funzionamento del televisore

Il tevisore non funziona.

Premere prima [TV] per far funzionare il tevisore. Controllare il codice del telecomando per lamarca TV.

— 27

Indicazioni dell'unità

Il display è scuro.	• Selezionaleare “Bright” in “FL Dimmer” della schedad “Others”.	21
“NO PLAY”	• è stato inserto un disco che l'unità non è in grado di riproduire, insere un disco compatibile.	11
	• Si è inserto un disco vuoto.	—
“NO DISC”	• Il disco non è stato inserto. Inserirlo.	—
	• Il disco non è stato inserto correttamente. Inserirlo correttamente.	12
“F61”	• Controllare e correggere i collegamenti dei cavi dei diffusori.	4, 5, 7
	Se ciò non rimedia il problema, è presente un problema all'alimentazione della corrente.
	Rivolgersi al rivenditore.
“DVD U11”	• Il disco è sporco. Pulirlo.	30
“ERROR”	• è stata eseguita un'operazione sbagliata. Leggere le istruzioni e riprovare.	—
“DVD H□□”	• Potrebbe essersi verificato un problema. Il numero dopo “H” dipende dallo stato dell'unità.	—
□□ è un numero.	Spagnere l'unità e poi riaccenderla. Oppure, spegnere l'unità, scollegare il cavo di alimentazione CA e quando ricollegarlo.	—
	• Se il numero di servizio non si cancella, annotarlo e rivolgersi a personale tecico qualificato.	—

Indicazioni sul televisore

“©”	●L'operazione è proibita dall'unità o dal disco.	—
“Cannot play group xx, content xx”	●Si sta tentando di riproduire gruppi o contentu non compatibili.	—
“Cannot display group xx, content xx”
“Group xx, content xx is protected”	●Si sta tentando di riproduire gruppi o contentu protetti. Non è possibile procedere alla riproduzione.	—
“Cannot play audio”	●L'audio non è stato registrato, oppure è stato registrato in un formato non riproducibile da但这a unità. è possibile la sola riproduzione video.	17
“No audio”
“Check the disc”	●Il disco potrebbe essere sporco.	30
“This disc may not be played in your region”	●Si possono leggere i DVD-Video soltanto se il loro numeroregionale è lo stesso o comprende lo stesso numeroregionale dell'unità, o se il DVD-Video è contrassegnato con “ALL”. Confermare il numeroregionale dell'unità sul pannello posteriore.	Coper -tina
Nessuna visualizzazione sullo schermo.	●Selezionare “On” nei “On-Screen Messages” della schedad “Display”.	21
“Authorization Error” DivX	●Si sta tentando di riproduire conteniuti DivX VOD acquistati con un codice di registrazione differente. Non è possibile riproduire i conteniuti su但这a unità.	30
“Rented Movie Expired” DivX	●Per i conteniuti DivX VOD, sono disponibili zero riproduzioni. Non è possibile procedere alla riproduzione.	30

Cher client
