Type de produit	Système home cinéma 5.1
Marque	Panasonic
Modèle	SC-HT845
Appareil principal	SA-HT845
Enceintes avant	SB-FS840 (2 voies, bass-reflex)
Haut-parleur central	SB-PC840 (2 voies, 3 haut-parleurs)
Haut-parleurs surround	SB-FS841 (2 voies)
Caisson de basses	SB-WA845 (actif, 2 x 13 cm woofer)
Puissance totale (DIN)	750 W (mode Dolby Digital)
Impédance des enceintes	4 Ω (avant, central, surround)
Réponse en fréquence (enceintes avant)	78 Hz - 45 kHz (-16 dB)
Réponse en fréquence (caisson)	40 Hz - 220 Hz (-16 dB)
Formats lus	DVD-Video, DVD-Audio, DVD-RAM, DVD-R/RW, CD, CD-R/RW, MP3, WMA, JPEG, MPEG4, DivX
Sorties vidéo	Composite, S-Video, Composante (Y/PB/PR), RGB (SCART)
Fonctions audio	Dolby Pro Logic II, Super Surround, Sound Enhancement, Multi Re-master
Balayage progressif	Oui (625p/525p)
Tuner	FM/AM avec 15 présélections par bande
Accessoires fournis	Télécommande, câbles vidéo et système, antennes FM/AM, cordon d'alimentation, étiquettes
Alimentation	230 V~, 50 Hz
Consommation en veille	0,7 W
Dimensions (enceinte avant)	260 × 1234 × 270 mm
Poids (enceinte avant)	3,92 kg
Dimensions (enceinte centrale)	320 × 88 × 96 mm
Poids (enceinte centrale)	1,36 kg
Dimensions (caisson de basses)	201,5 × 368,2 × 491,5 mm
Poids (caisson de basses)	11,3 kg

FOIRE AUX QUESTIONS - SC-HT845 PANASONIC

Comment installer les enceintes du Panasonic SC-HT845 ?

Assemblez les supports fournis en suivant les étapes 1 à 5 du manuel. Fixez les tiges aux bases, puis aux enceintes. Respectez la polarité (+/-) des câbles. Placez les enceintes avant à environ 1 m du téléviseur et les surrounds de chaque côté de la position d'écoute.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont bien insérées et non usées. Pointez la télécommande vers le capteur de l'appareil à moins de 7 m. Si le problème persiste, remplacez les piles par des neuves (type AA).

Pourquoi n'y a-t-il pas de son ?

Assurez-vous que le câble d'alimentation et les connexions des enceintes sont corrects. Vérifiez que la source (DVD/CD, radio) est sélectionnée et que le volume n'est pas au minimum. Si le son est coupé, appuyez sur MUTING pour rétablir le son.

Comment régler le temps de retard des enceintes ?

Accédez au menu Setup > onglet Audio > Speaker Settings. Utilisez les touches de navigation pour ajuster le délai du canal central (0-5 ms) et surround (0-15 ms) en fonction de la distance des enceintes par rapport à la position d'écoute.

Le lecteur n'affiche pas l'image, que faire ?

Vérifiez la connexion vidéo (composite, S-Video, composante ou SCART). Assurez-vous que le téléviseur est sur l'entrée correcte. Si l'image est déformée, réglez Video Output Mode dans le menu Picture sur entrelacé (625i/525i) ou progressif selon votre téléviseur.

Comment mémoriser les stations de radio ?

Sélectionnez la bande FM ou AM avec INPUT SELECTOR. Passez en mode MANUAL avec TUNE MODE, puis appuyez longuement sur MEMORY pour lancer la recherche automatique. Les stations sont stockées sur les canaux 1 à 15.

Puis-je lire des fichiers DivX sur ce système ?

Oui, le SC-HT845 lit les fichiers DivX (version 3.11, 4.x, 5.x) gravés sur CD-R/RW, DVD-R/RW ou DVD-RAM. Assurez-vous que le disque est finalisé et que le codec est compatible. Pour le contenu DivX VOD, vous devez saisir le code d'enregistrement dans le menu Others > DivX Registration.

Comment activer le mode Super Surround ?

Appuyez sur SHIFT + SUPER SRND pour choisir entre MUSIC, MOVIE ou PARTY. Pour désactiver, sélectionnez OFF. Ce mode ajoute des effets surround aux sources stéréo.

Que signifie le message 'F61' sur l'afficheur ?

Le code F61 indique un problème de connexion des enceintes. Vérifiez que les câbles sont bien branchés et que les fils positif et négatif ne se touchent pas. Si le message persiste, contactez un service agréé.

Comment réinitialiser le système aux réglages d'usine ?

En mode arrêt avec la source DVD/CD sélectionnée, maintenez enfoncée la touche ■ de l'appareil principal et la touche ≥10 de la télécommande jusqu'à ce que 'Initialisé' disparaisse de l'écran du téléviseur. Éteignez puis rallumez l'appareil.

MODE D'EMPLOI SC-HT845 PANASONIC

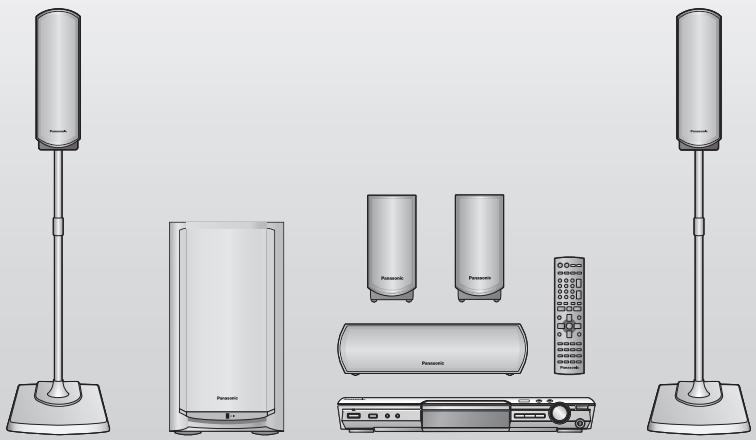

L'illustration représente le modèle SC-HT535.

Ce lecteur fait la lecture des DVD-Vidéo dont l'étiquette porte le code de zone "2" ou "ALL".

Balayage progressif avancé : fournit une image plus lisse et plus nette.

Compatible avec une variété de formats de support.

DVD-RAM, DVD-Audio, DVD-Video, DivX et autres.

Effet sonore aux performances élevées (page 24) : commande de champ sonore, amélioration des graves, et autres.

Fréquence de croisement

80 dB/W (1,0 m)

10 kHz

Gamme de fréquences

80 Hz-22 kHz (-16 dB)

95 Hz-20 kHz (-10 dB)

Dimensions (L × H × P)

218 mm × 1080 mm (max.) / 984 mm (min.) × 243 mm

Poids

2,6 kg

HT535 Enceintes surround SB-FS536

Type

Unité de haut-parleur(s)

Pleine gamme

Fréquence de croisement

10 kHz

Gamme de fréquences

103 Hz-25 kHz (-16 dB)

Dimensions (L×H×P)

116 Hz-22 kHz (-10 dB)

Poids

320 mm × 88 mm × 96 mm

Fréquence de croisement

7 kHz

Gamme de fréquences

78 Hz-45 kHz (-16 dB)

90 Hz-35 kHz (-10 dB)

Dimensions (L x H x P)

260 mm x 1234 mm x 270 mm

3,92 kg

Poids

Enceintes surround SB-FS841

Type

Fréquence de croisement

5 kHz

Gamme de fréquences

70 Hz-45 kHz (-16 dB)

Dimensions (L x H x P)

85 Hz-35 kHz (-10 dB)

100 mm × 324 mm × 112 mm

Poids

1,06 kg

HT845 Diffuseur central SB-PC840

Type

Fréquence de croisement

5 kHz

Gamme de fréquences

110 Hz-45 kHz (-16 dB)

140 Hz-35 kHz (-10 dB)

Dimensions (L × H × P)

320 mm × 88 mm × 96 mm

Poids

1,36 kg

HT845 Subwoofer actif SB-WA845

Fréquence de croisement

7 kHz

Fréquence de croisement

7 kHz

Fréquence de croisement

5 kHz

Nous vous remercions pour l'achat de cet appareil. Pour en obtenir les performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

HT535 : indique une fonction qui s'applique uniquement au modèle SC-HT535. HT845 : SC-HT845 uniquement. HT885 : SC-HT885 uniquement.

Système	SC-HT535	SC-HT845	SC-HT885
Appareil principal	SA-HT535	SA-HT845	SA-HT885
Enceintes avant	SB-FS535	SB-FS840	SB-FS930
Haut Parleur central	SB-PC535	SB-PC840	SB-PC930
Haut Parleur surround	SB-FS536	SB-FS841	SB-FS880
Enceinte d'extrêmes-graves avec amplificateur	SB-WA535	SB-WA845	SB-WA885

AVERTISSEMENT !

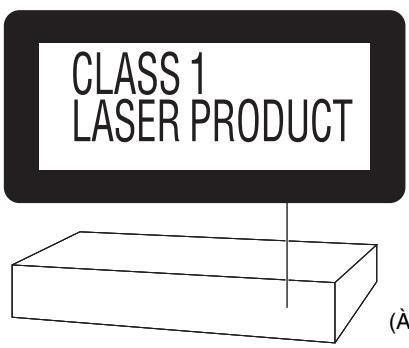

CET APPAREIL UTILISE UN LASER. L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPÉCIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES. NE PAS OUVRIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÊME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

AVERTISSEMENT :

POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE DOMMAGES AU PRODUIT, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE, L'HUMIDITÉ, L'ÉGOUTTEMENT OU L'ÉCLABOUSSEMENT ET NE PLACEZ PAS D'OBJETS REMPLIS DE LIQUIDES TELS QUE VASES DESSUS.

AVERTISSEMENT !

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHÈQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE SURCHAUFFE.
• NE BOUCHEZ PAS LES OUVERTURES D'AÉRATION DE L'APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJETS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL. JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONNEMENT.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

L'appareil doit être placé près de la prise secteur, et la fiche du cordon doit être facilement accessible en cas de problème.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

(À l'intérieur de l'appareil)

(À l'arrière de l'appareil)

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service. Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilisez aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causer un incendie.

N'utilisez aucune source d'alimentation CC. Vérifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun objet lourd dessus.

Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique.

Corps étrangers

Prenez garde de ne pas laisser tomber d'objets métalliques dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement.

Prenez garde de ne pas renverser de liquide dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement. Si cela se produit, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur.

Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet appareil vous-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparaît ou si tout autre problème non mentionné dans ce mode d'emploi survient, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation agréé. Il y a risque de choc électrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsqu'il doit demeurer inutilisé pour une période prolongée.

Vérifiez et identifiez les accessoires fournis.

1 Télécommande HT535 (EUR7722XH0) HT845 HT885 (EUR7722XC0)

2 piles de télécommande

1 Câble vidéo 1 Câble système 1 Antenne-cadre AM

1 Antenne FM intérieure

1 Cordon d'alimentation

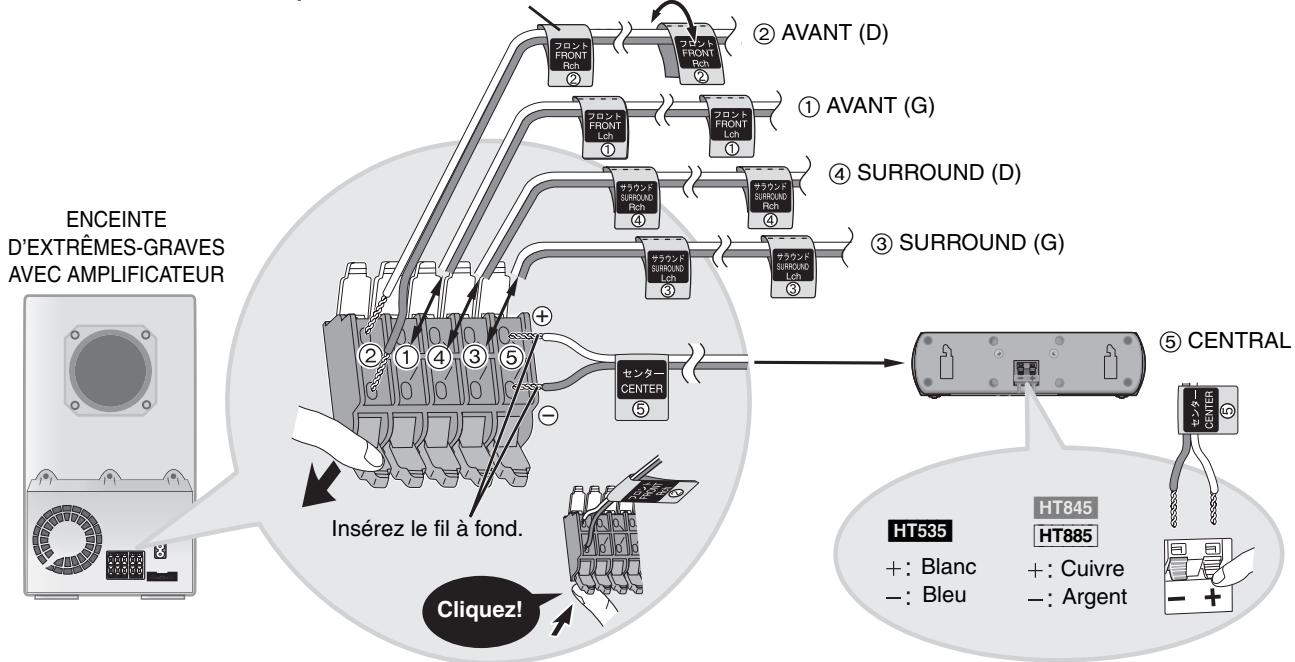

1 Feuille d'étiquettes pour câbles d'enceinte

Câbles d'enceinte

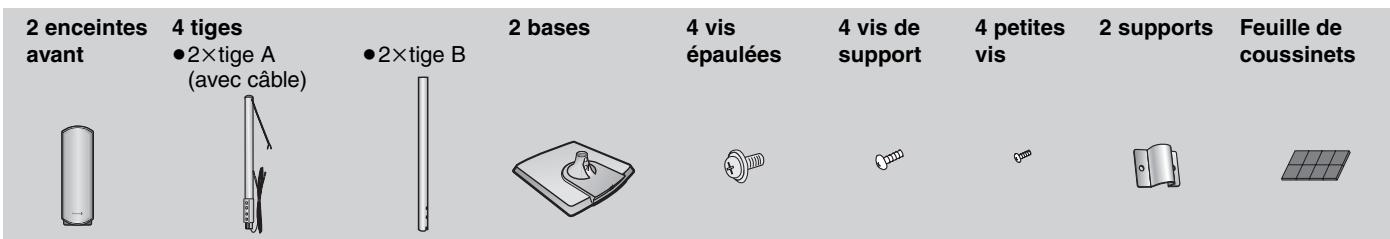

HT535 HT845

HT535 : 4 Vis épaulées

HT535 : 4 Petites vis

HT535 : 4 Vis de support

HT535 : 2 Supports

HT535 : 1 Feuille de coussinets

HT845 : 2 Bases, HT885 : 4 Bases

HT845 : 4 Longues vis, HT885 : 8 Longues vis

HT845 : 4 Vis courtes, HT885 : 8 Vis courtes

Tiges : HT845 : 2×tige

HT885

2×tiges avec câble court, 2×tiges avec câble long

Table des matières

Préparatifs

Consignes de sécurité 2 Accessoires 3

Installation simple

ÉTAPE 1 : Assemblage des enceintes 4

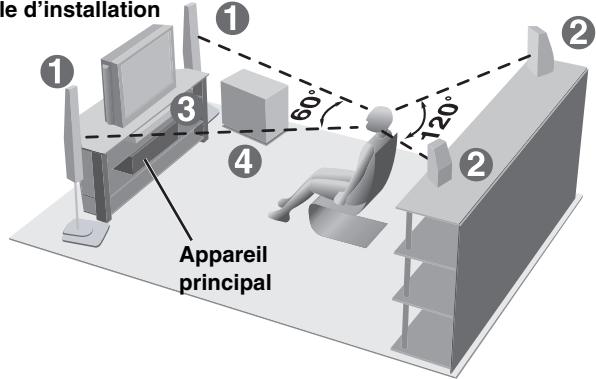

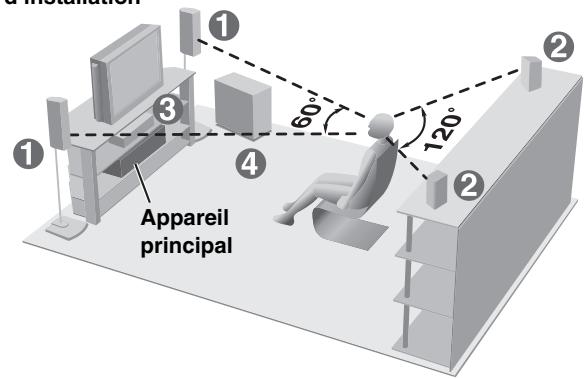

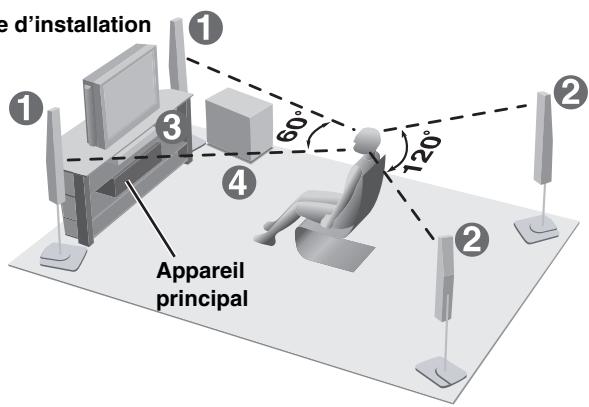

ÉTAPE 2 : Positionnement 6

ÉTAPE 3 : Raccordement des enceintes d'extrêmes-graves 7

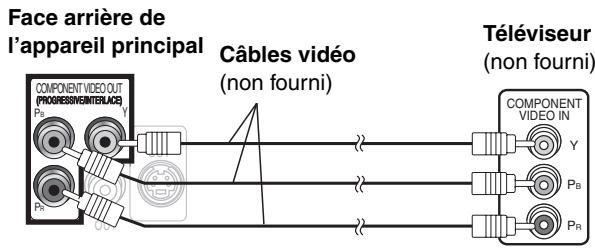

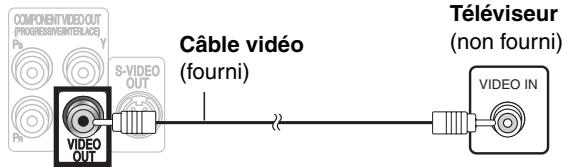

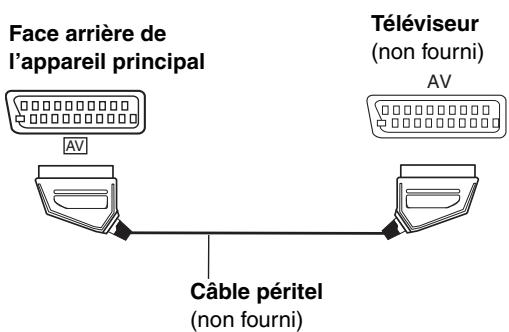

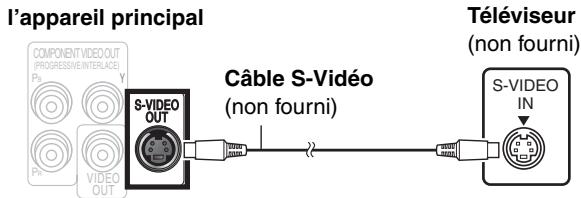

ÉTAPE 4 : Connexions vidéo 8

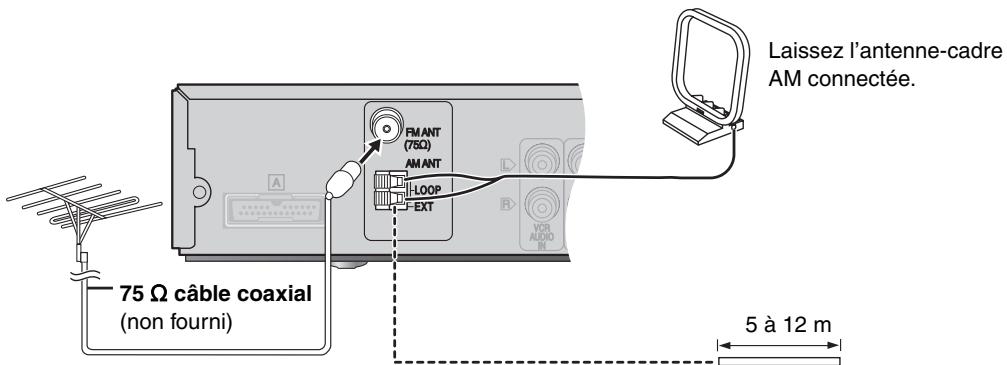

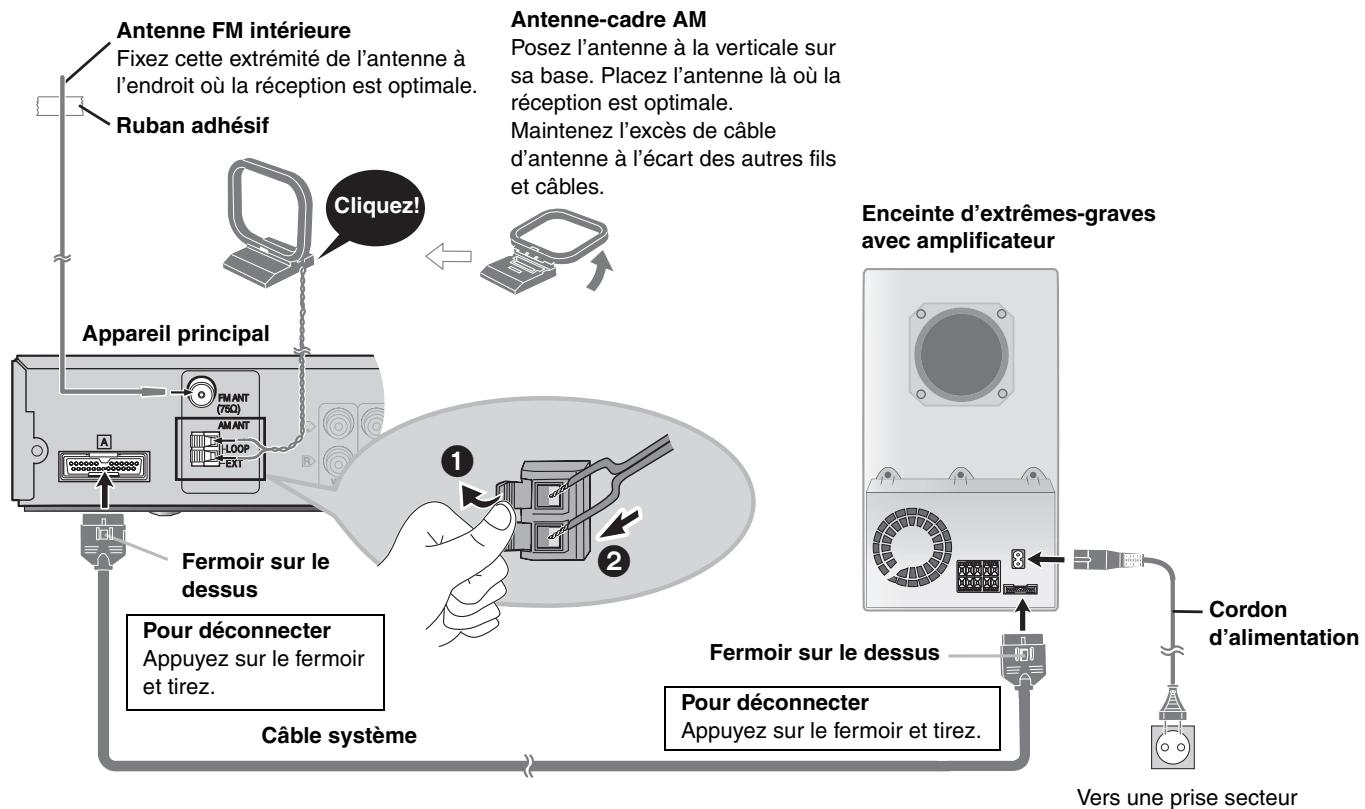

ÉTAPE 5 : Raccordements pour la radio et le système 9

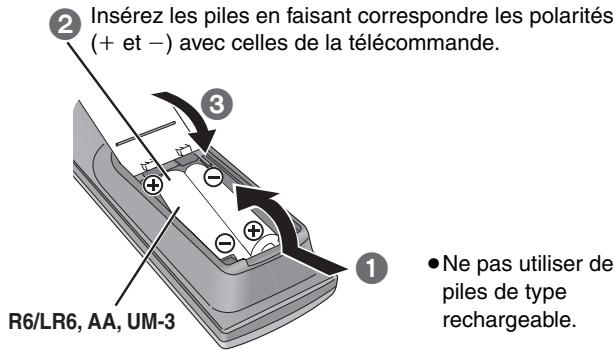

ÉTAPE 6 : Télécommande 9

ÉTAPE 7 : QUICK SETUP (INSTALLATION RAPIDE) 10

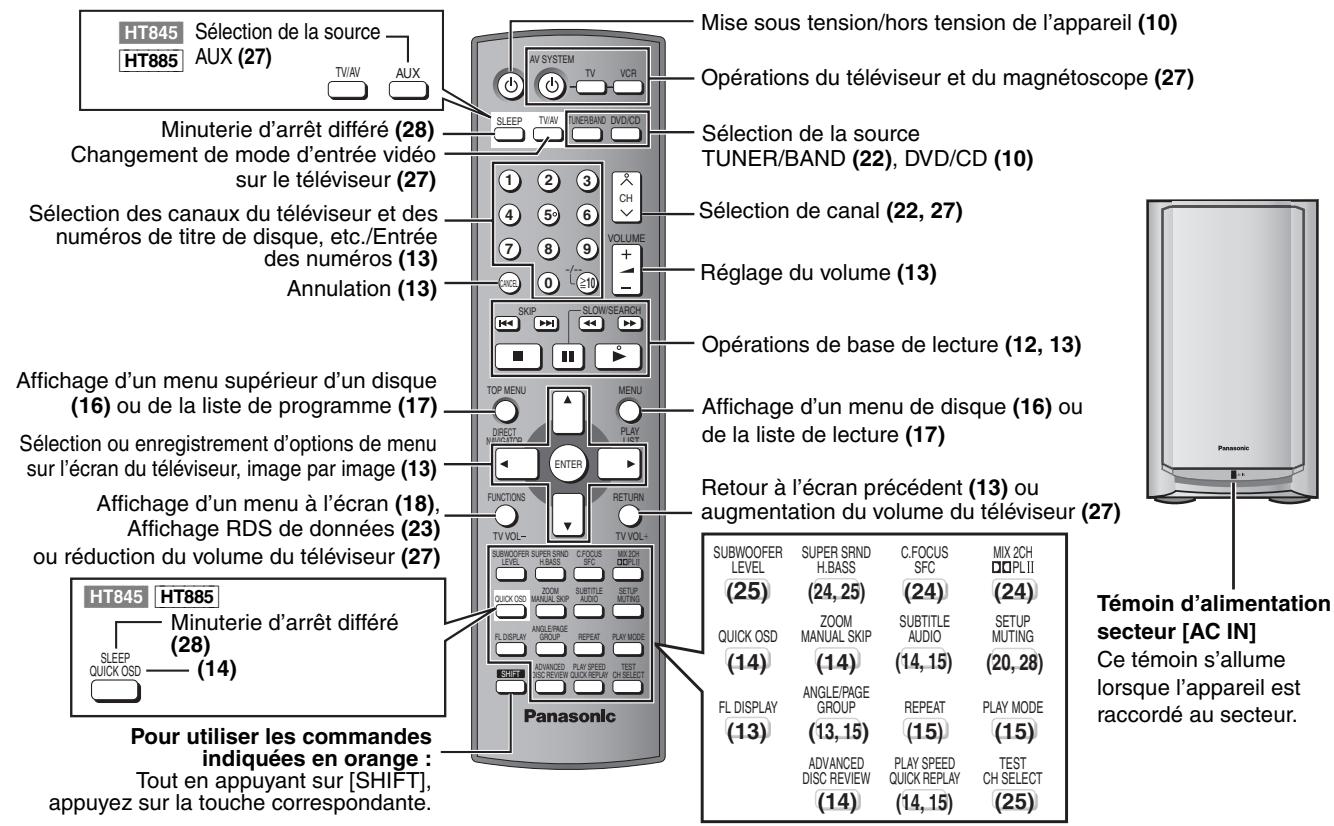

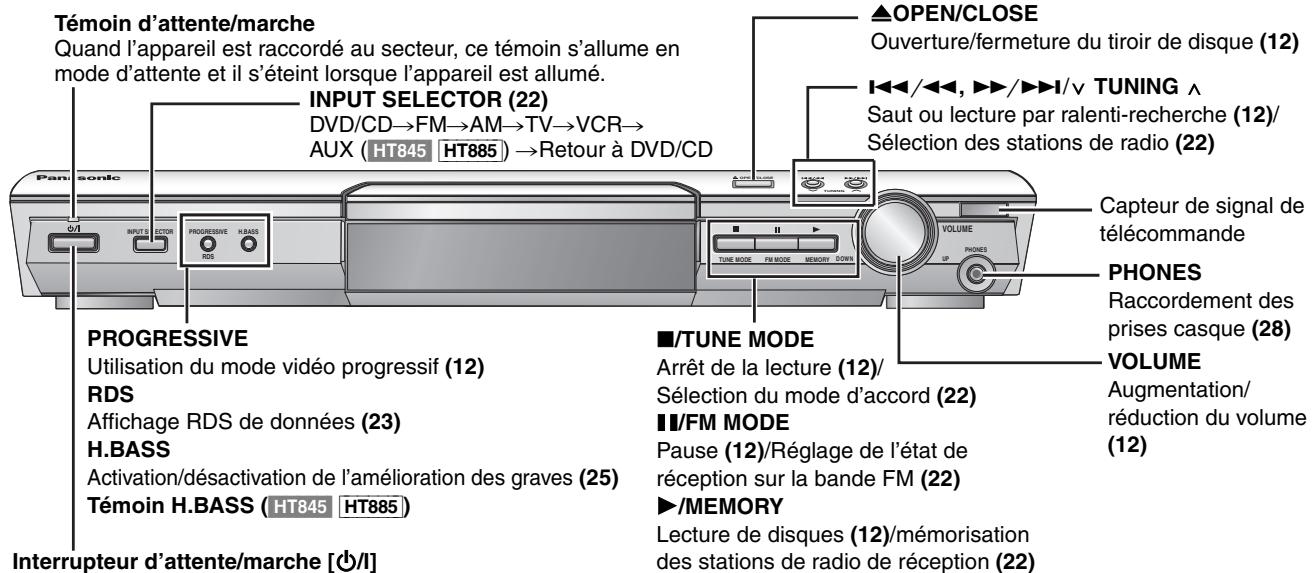

Guide des commandes 10

Disques dont la lecture est possible 11

Commandes de disque

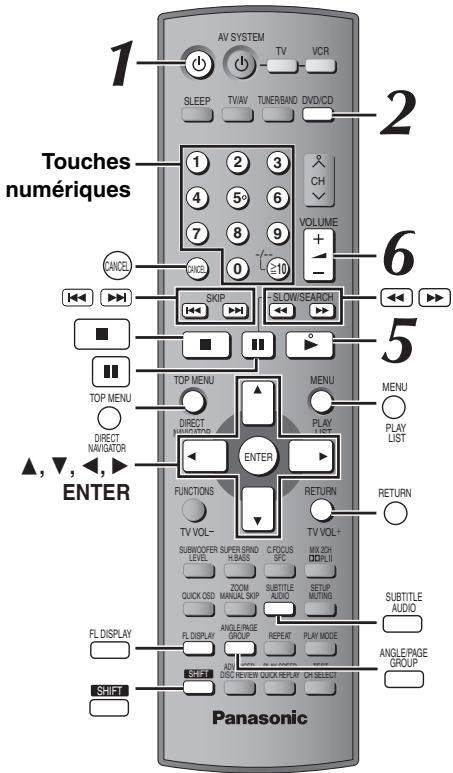

Lecture de base 12

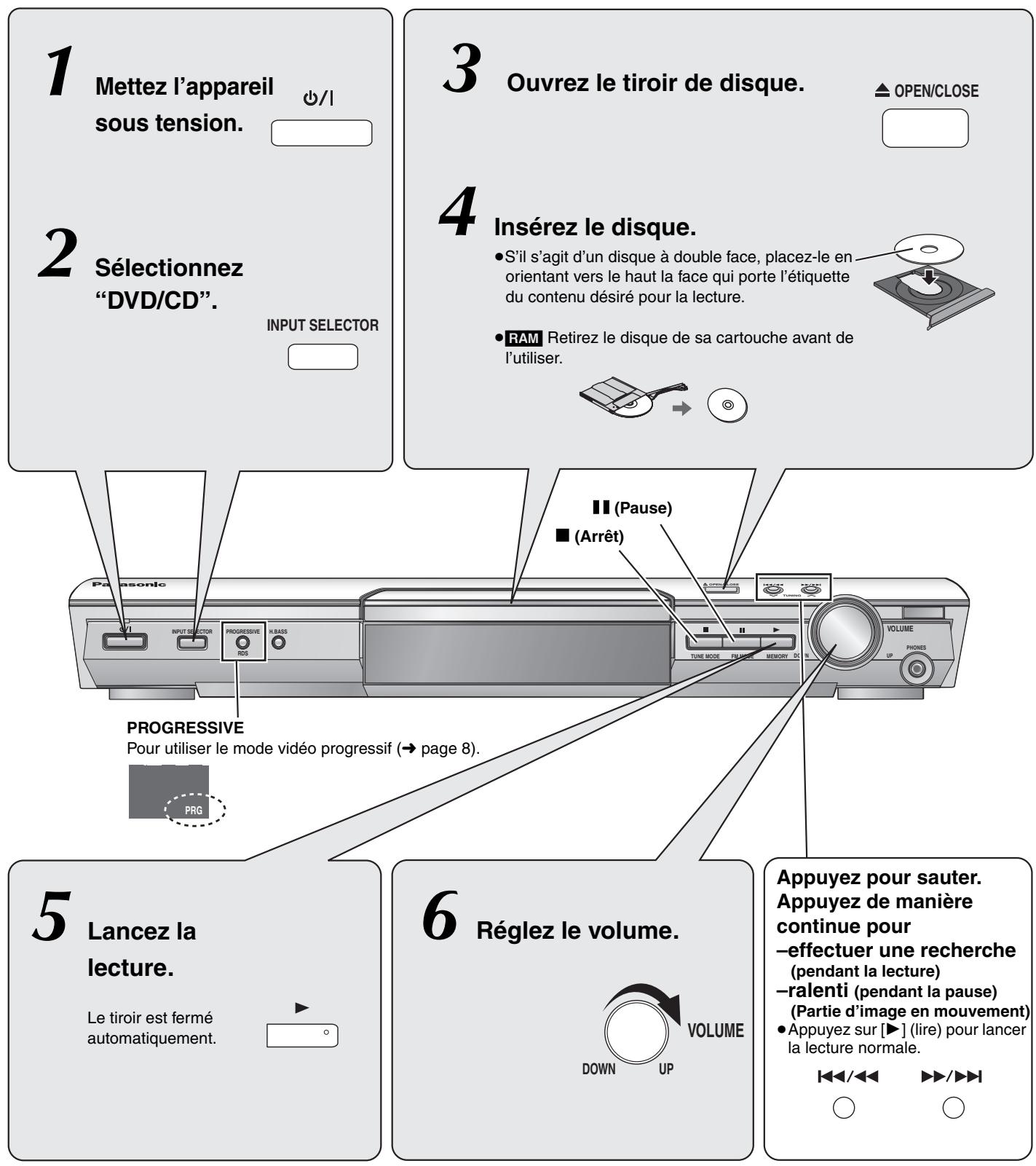

Utilisation de l'appareil principal

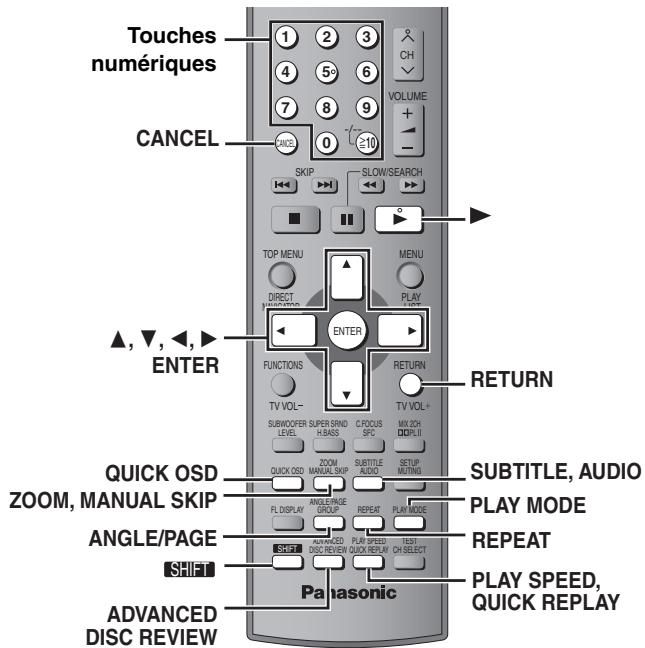

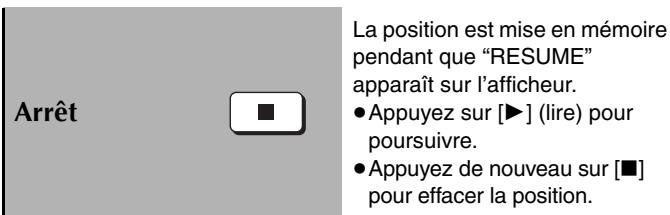

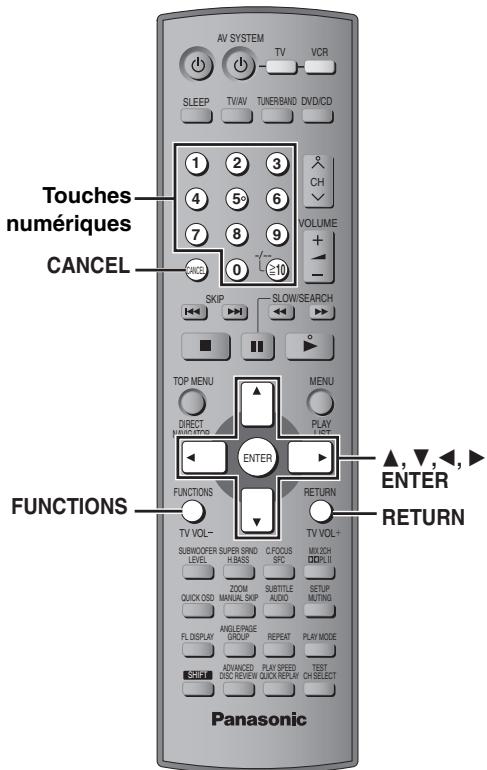

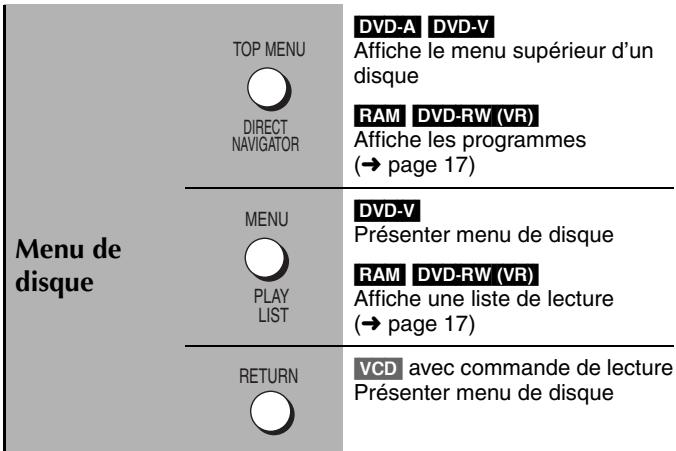

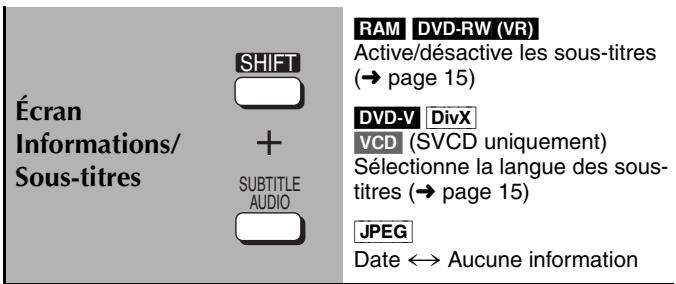

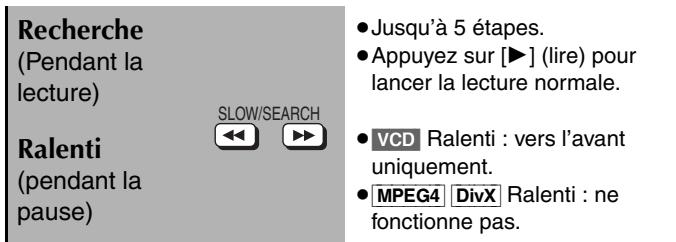

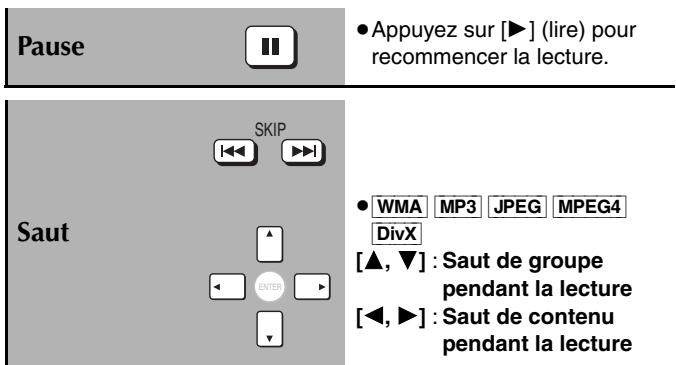

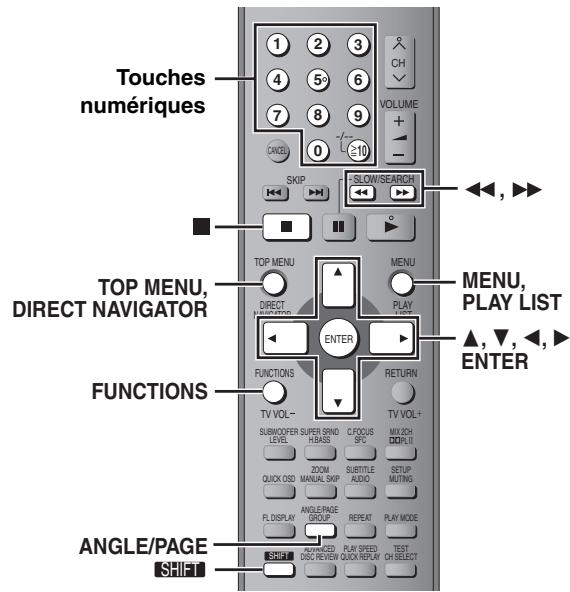

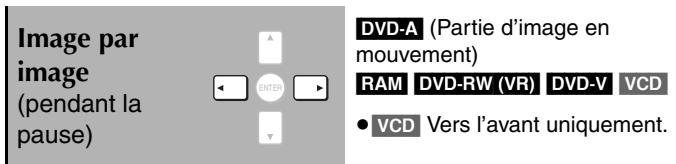

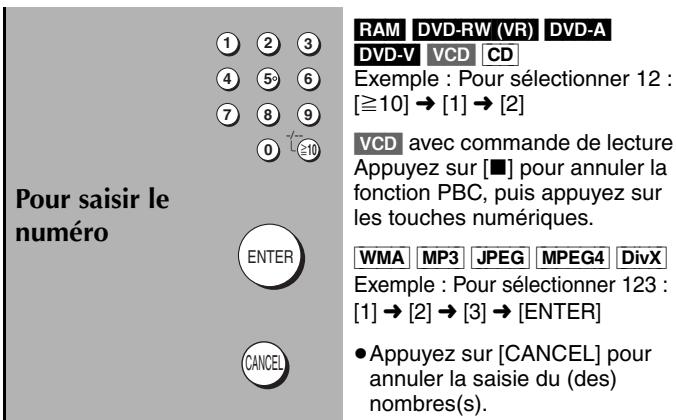

Utilisation de la télécommande

Fonctions pratiques 14

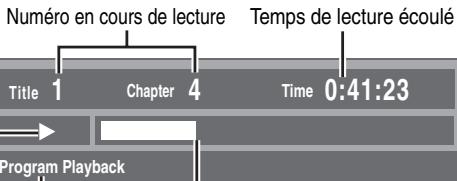

Affichage de l'état de la lecture en cours (QUICK OSD) / Défilement des titres pour la lecture (ADVANCED DISC REVIEW) / Relecture rapide / Saut vers l'avant de 30 secondes / Modification du rapport de zoom / Modification des pistes son / Modification des sous-titres / Sélection de l'angle de visionnement et pivotement / avancement d'image fixe / Changement de la vitesse de lecture / Lecture répétée / Lecture de tout le groupe / Programmée et Aléatoire

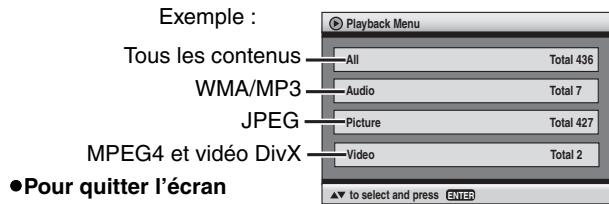

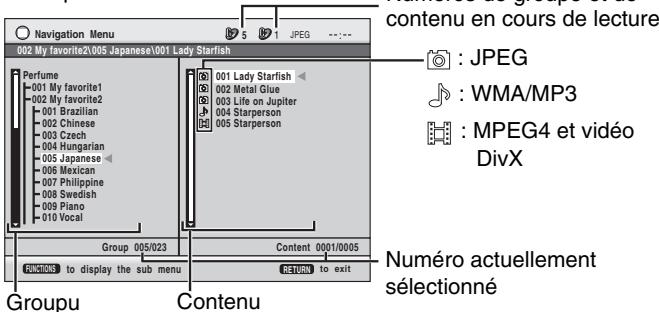

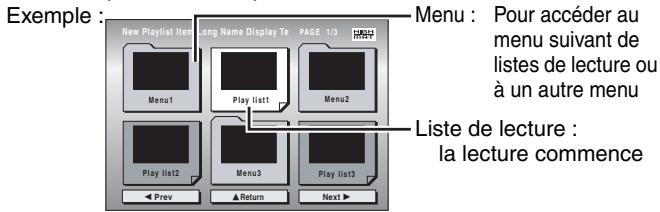

Utilisation des menus de navigation 16

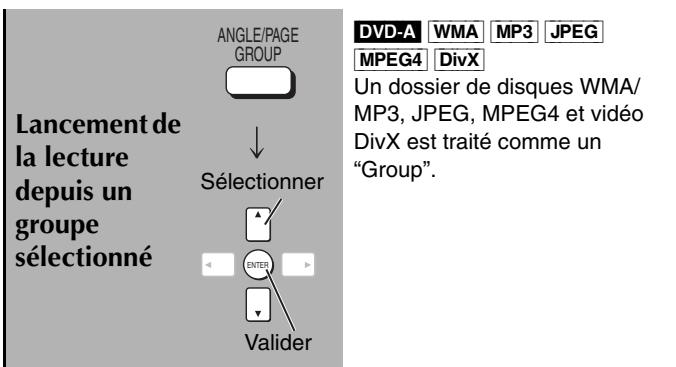

Lecture des disques de données / Lecture à partir de la piste sélectionnée sur le CD / Lecture de disques HighMAT™ / Lecture de disques RAM / DVD-RW (DVD-VR)

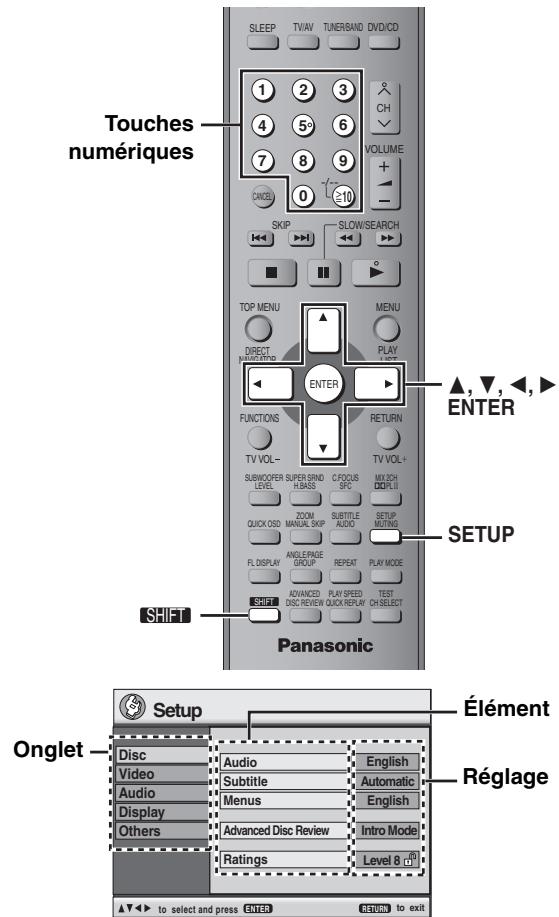

Utilisation des menus à l'écran 18

Menu principal / Other Settings (Autres réglages)

Modification des réglages du lecteur 20

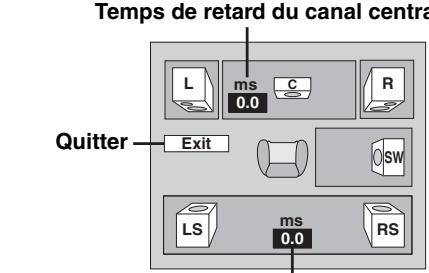

Modification du temps de retard (Speaker Settings)

Autres commandes

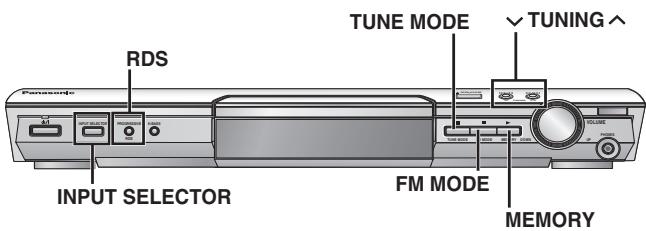

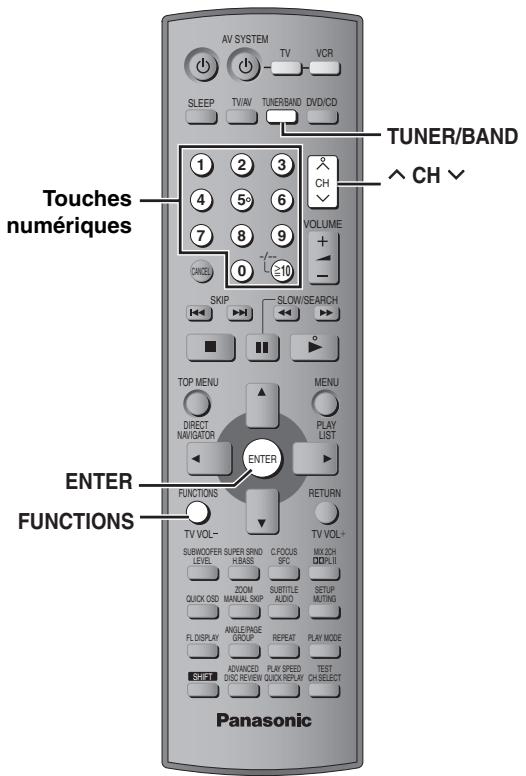

La radio 22

Préréglage automatique / Sélection des canaux préréglés / Accord manuel / Diffusion RDS / Raccordement d'antennes en option

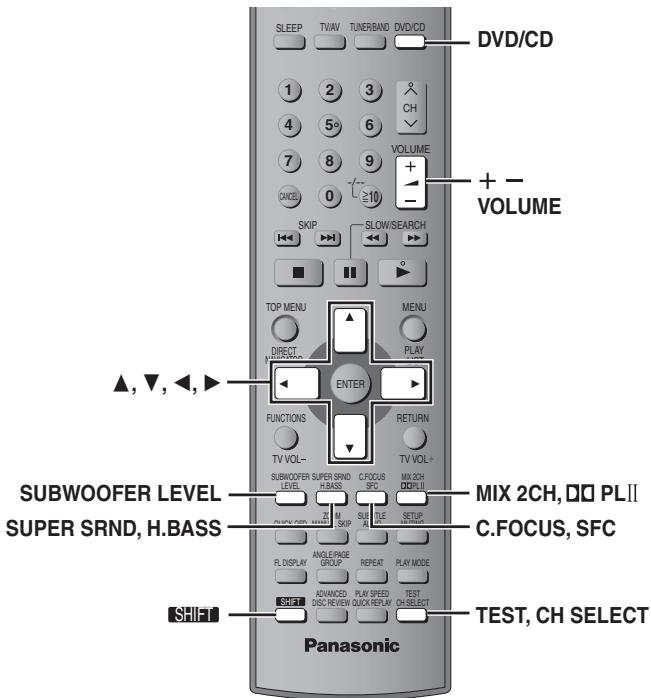

Champ sonore et qualité sonore 24

Commande de champ sonore / Super Surround / Focalisation centrale / Dolby Pro Logic II / Conversion des signaux multicanal sur 2 canaux / Amélioration des graves / Niveau du subwoofer / Ajustement du niveau des enceintes

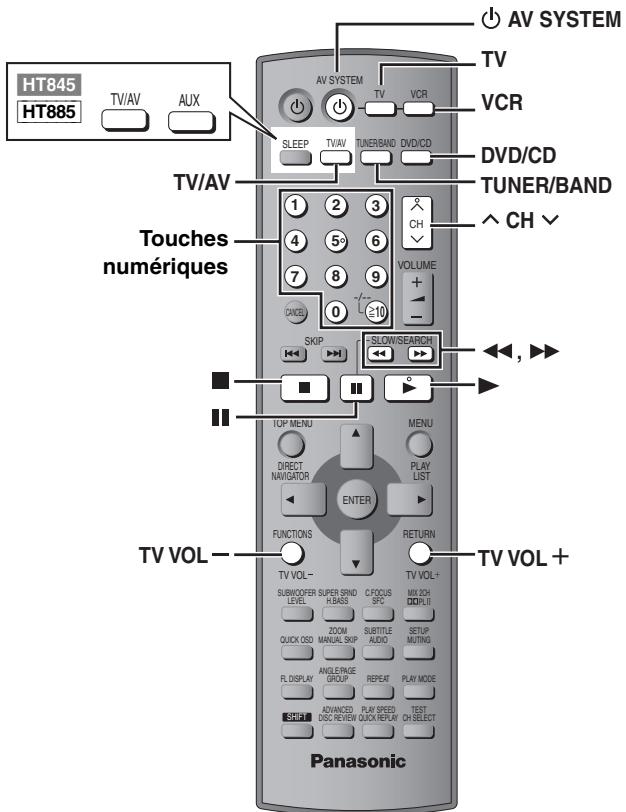

Commande d'autres composants 26

Commande du téléviseur et du magnétoscope/ Commande de la platine à cassettes (HT845 HT885)

Autres fonctions utiles 28

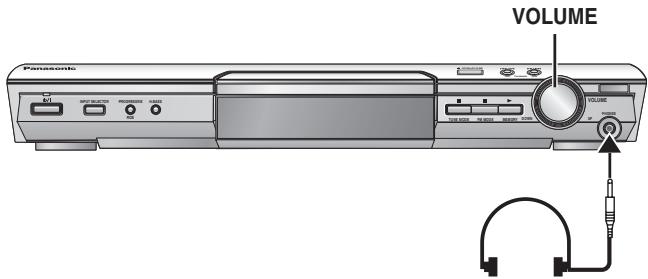

Minuterie d'arrêt différé/Mise en sourdine/Utilisation du casque

Référence

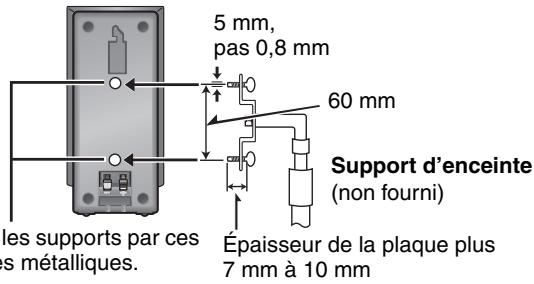

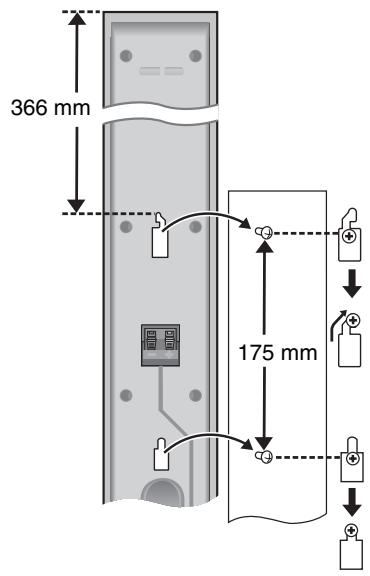

Autres options pour installer les enceintes 29

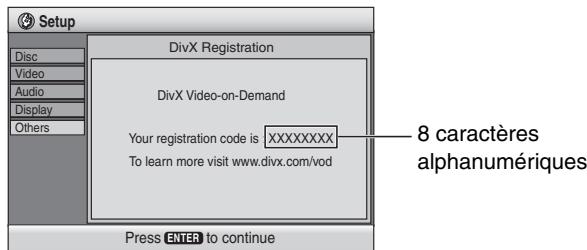

À propos du contenu DivX VOD 30

Manipulation du disque 30

Glossaire 30

Entretien 30

Liste des codes de langue 31

Spécifications 32

Guide de dépannage 34

Installation simple

ÉTAPE 1 Assemblage des enceintes

HT535 HT845 Enceintes avant

HT885 Enceintes avant et haut-parleurs surround

Les supports fournis sont spécialement conçus pour la fixation des enceintes avant Panasonic SB-FS535, SB-FS840, SB-FS930 ou des haut-parleurs surround SB-FS880. Utilisez-les uniquement de la façon indiquée ici.

Préparatifs

• Pour éviter d'endommager ou de rayer la surface sur laquelle vous effectuez l'assemblage, déposez-y un chiffon doux.
• Pour l'assemblage, utilisez un tournevis cruciforme. Assurez-vous que vous avez toutes les pièces indiquées avant de commencer l'assemblage, l'installation et le raccordement.
• Les enceintes de gauche et de droite sont identiques, ainsi que les tiges.

HT535

Vous pouvez utiliser les enceintes avant sans assembler les supports. Dans ce cas, attachez les coussinets fournis à la base des enceintes. Ainsi, les enceintes ne bougeront pas ou ne tomberont pas du fait des vibrations. Utilisez 3 ou 4 coussinets par enceinte.

1. Attachez les tiges aux bases.

Insérez la tige B.

Faites correspondre ces orifices lorsque vous insérez la tige.

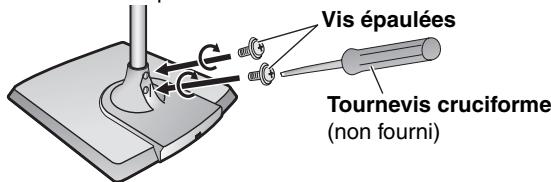

2. Vissez la tige B sur la base.

Assurez-vous que les vis sont serrées à fond.

2. Assemblez les tiges.

Faites passer le câble d'enceinte de la tige A dans la tige B et la base.

Pour faciliter le passage, repliez le câble en deux sans faire de faux pli, faites passer la portion pliée à travers la tige, puis tirez le reste du câble dans la base.

Joignez la tige A et la tige B.

3 Vissez les tiges.

Assurez-vous que les vis sont serrées à fond.

3 Attachez les tiges aux enceintes.

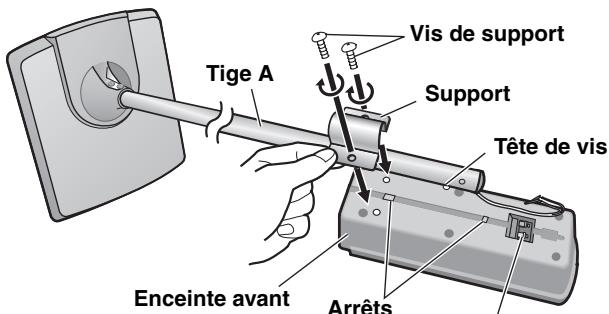

Insérez la tête de la vis entre les 2 arrêts de la rainure de l'enceinte.

Vérifiez que la tige est fixée bien droit en serrant petit à petit les vis de droite et de gauche, de manière alternée, jusqu'à ce qu'elles soient toutes deux complètement serrées.

Pour éviter tout court-circuit, ne couvrez pas les bornes de connexion avec la tige.

Bornes de connexion

4 Raccordez les câbles d'enceinte.

5 Fixez les câbles d'enceinte aux bases.

Enfoncez le plus loin possible le câble d'enceinte dans la rainure du couvercle de la base.

Partie inférieure de la base

Enoncez le câble d'enceinte contre la base en le faisant passer entre les taquets de fixation.

HT845

HT885

Remarque

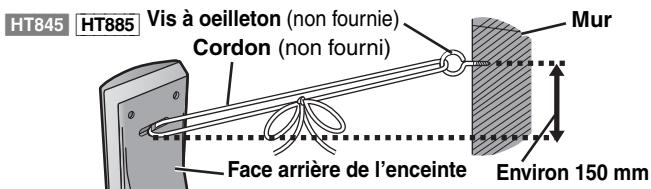

Pour éviter que les câbles d'enceinte ne soient retirés des tiges, laissez le film protecteur sur les tiges pendant l'assemblage sur les supports d'enceinte. - HT885 : Les paires d'enceintes avant et haut-parleurs surround sont différentes, ainsi que les paires de tiges.

Vérifiez l'étiquette à l'arrière de l'enceinte avant de fixer la tige (→ page 6).

Les tiges dont le câble est court sont destinées aux enceintes avant.

HT845 : 2 enceintes avant ; HT885 : 2 enceintes avant et 2 haut-parleurs surround

HT845 : 2 tiges

HT885 : 4 tiges (2 × tiges avec câble court pour enceinte avant, 2 × tiges avec câble long pour haut-parleurs surround)

HT845 : 2 bases

HT845 : 4 longues vis ; HT885 : 8 longues vis

HT845 : 4 vis courtes ; HT885 : 8 vis courtes

1. Assemblez les supports d'enceinte.

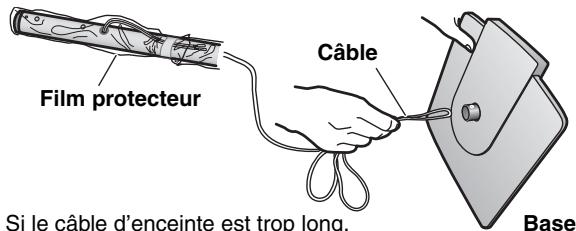

Faites passer le câble d'enceinte à travers la base.

Pour faciliter le passage, repliez le câble en deux sans faire de faux pli, faites passer la portion pliée à travers le trou, puis tirez le reste du câble dans la base.

Si le câble d'enceinte est trop long, laissez-le pour la connexion.

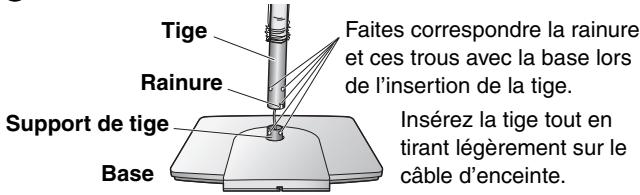

2 Insérez la tige.

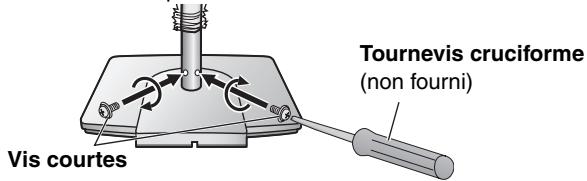

3 Vissez la tige sur la base.

Assurez-vous que les vis sont serrées à fond.

Avant de passer à l'étape suivante, retirez le film protecteur de la tige.

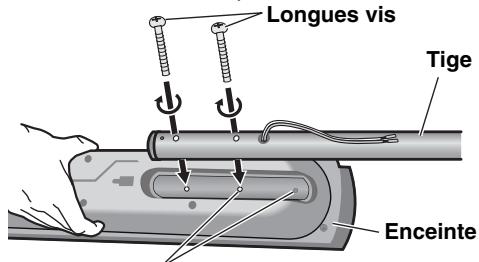

2 Attachez les supports aux enceintes.

Vérifiez que le support est fixé bien droit en serrant petit à petit les vis du haut et du bas, de manière alternée, jusqu'à ce qu'elles soient toutes deux complètement serrées.

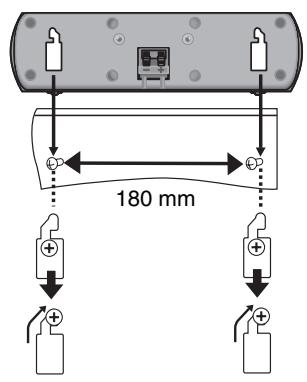

Vous pouvez également fixer le support sur la partie inférieure de la face arrière de l'enceinte.

La hauteur de l'enceinte peut être modifiée lors de la fixation du support sur la partie supérieure ou inférieure de la face arrière de l'enceinte.

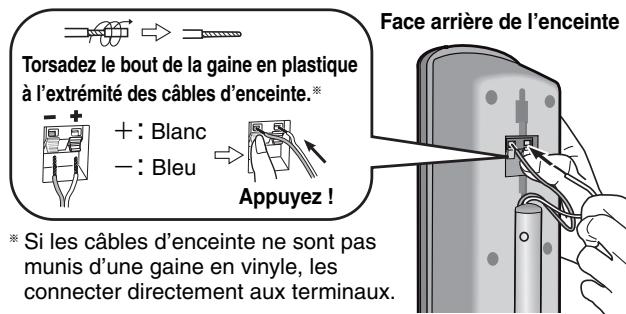

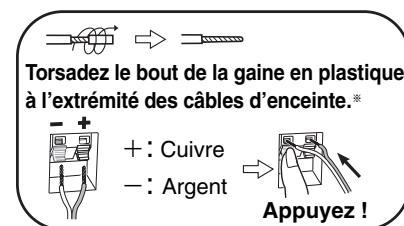

3 Raccordez les câbles d'enceinte.

• Si les câbles d'enceinte ne sont pas munis d'une gaine en vinyle, connectez-les directement aux terminaux.

Enoncez le câble d'enceinte dans la rainure.

Face arrière de l'enceinte

Si le câble d'enceinte est trop long, faites-le passer dans l'ouverture située en haut de la tige tout en tirant le câble d'enceinte par le dessous de la base.

Fixez les câbles d'enceinte aux bases.

Enoncez le plus loin possible le câble d'enceinte dans la rainure du couvercle de la base. Câble

Pour éviter que les enceintes ne basculent

Préparatifs

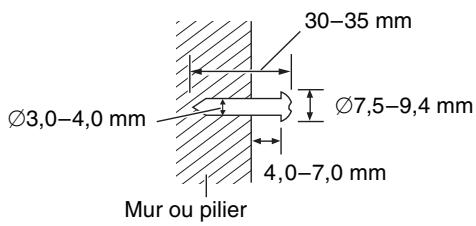

Attachez des vis à œilleton (non fournies) pour fixer les enceintes sur un mur (voir schéma de droite).

• Vous devrez vous procurer des vis à œilleton adéquates suivant le type de mur ou de pilier auquel vous les fixerez.
• Demandez les conseils d'un entrepreneur en habitation qualifié pour connaître la meilleure façon de fixer les œilletons sur un mur de béton ou sur une surface n'offrant pas une résistance suffisante pour supporter les enceintes. Vous risquez d'endommager le mur ou les enceintes si ces dernières ne sont pas correctement fixées.

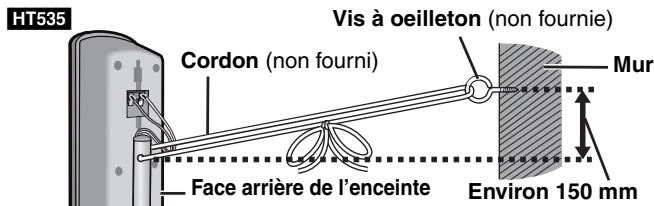

Pour éviter que l'enceinte ne bascule, faites passer le cordon (non fourni) dans le mur jusqu'à l'enceinte (comme indiqué) et serrez à fond.

ÉTAPE 2 : Positionnement

La façon dont vous installez les enceintes peut affecter le rendu des graves et la qualité du champ sonore. Veuillez noter les points suivants :

• Placez les enceintes sur une base plane et solide.
• Les graves risquent d'être excessivement amplifiés si vous placez les enceintes trop près du plancher, d'un mur ou d'un coin. Recouvrez les murs et fenêtres de rideaux épais.
• Placez les enceintes avant et les haut-parleurs central et surround à peu près à la même distance par rapport à la position d'écoute. Les angles indiqués sur les schémas sont approximatifs.

Autres options pour installer les enceintes (voir page 29) HT535 1 AVANT (G,D)

2 SURROUND (G,D)

3 CENTRAL

ENCEINTE D'EXTRÊMES-GRAVES AVEC AMPLIFICATEUR

Les paires d'enceintes utilisées comme enceintes avant et haut-parleurs surround sont identiques. HT845 1 AVANT (G,D)

SURROUND (G,D)

3 CENTRAL

ENCEINTE D'EXTRÊMES-GRAVES AVEC AMPLIFICATEUR

Exemple d'installation

Les paires d'enceintes utilisées comme enceintes avant et haut-parleurs surround sont identiques. HT885 1 AVANT SURROUND (G,D) (G,D)

3 CENTRAL

ENCEINTE D'EXTRÊMES-GRAVES AVEC AMPLIFICATEUR

Exemple d'installation. Les paires d'enceintes utilisées comme enceintes avant et haut-parleurs surround sont identiques.

Ne pas utiliser une enceinte avant en tant que haut-parleur surround, et vice versa. Vérifiez le type d'enceinte en vous référant à l'étiquette apposée sur la face arrière de l'enceinte avant.

Utilisez uniquement les enceintes fournies

L'utilisation d'autres enceintes peut endommager l'appareil et affecter la qualité sonore. - Posez les enceintes sur une surface égale pour éviter qu'elles ne tombent. Prenez les précautions nécessaires pour empêcher les enceintes de tomber si vous ne pouvez pas les poser sur une surface plane.

Appareil principal

Remarque

Maintenez les enceintes à au moins 10 mm de l'appareil principal pour assurer une ventilation adéquate.

Haut-parleur central

• Si le haut-parleur central est placé directement sur le téléviseur, les vibrations qu'il génère risquent de brouiller l'image. Placez le haut-parleur central sur une tablette ou une étagère.
• Pour éviter que les enceintes ne tombent, ne les placez pas directement sur le téléviseur.

Enceinte d'extrêmes-graves avec amplificateur

Placez-la à gauche ou à droite du téléviseur, sur le plancher ou sur une étagère solide, pour éviter qu'elle ne provoque des vibrations. Laissez un espace libre de 10 cm derrière les enceintes pour assurer la ventilation.

Attention

Ne vous placez pas sur la base et ne couchez pas l'enceinte.

Veillez à éloigner les enfants.

Exemple :

HT535

Remarques sur l'utilisation des enceintes

• Vous risquez d'endommager vos enceintes et de réduire leur durée de vie si le niveau de volume est élevé sur des périodes prolongées. Pour éviter tout dommage, réduisez le volume dans les cas suivants :

- Lorsque le son est distordu à la lecture.

- Lorsque les enceintes résonnent à cause d'un tourne-disque, des parasites d'une émission FM, ou des signaux continus d'un oscillateur, d'un disque de test ou d'un instrument électronique. - Lorsque vous ajustez la qualité sonore. - Lorsque vous mettez l'appareil sous ou hors tension.

Si les couleurs sont anormales sur le téléviseur

Ces enceintes sont conçues pour être utilisées près du téléviseur, mais il se peut que l'image soit affectée avec certains téléviseurs et suivant la combinaison choisie pour l'installation.

Le cas échéant, laissez le téléviseur hors tension pendant environ 30 minutes.

La fonction de démagnétisation du téléviseur devrait régler le problème. S'il persiste, éloignez davantage les enceintes du téléviseur.

Attention

L'enceinte d'extrêmes-graves avec amplificateur et les enceintes fournies ne doivent être utilisées que de la façon indiquée ici. Sinon, vous risquez d'endommager l'amplificateur et/ou les enceintes, et cela peut entraîner un risque d'incendie. En cas de dommage ou de baisse subite de performance, consultez un réparateur qualifié. - N'essayez pas d'autres méthodes que celles décrites dans le présent mode d'emploi pour fixer les enceintes aux murs.

ÉTAPE 3 Raccordement des enceintes d'extrêmes-graves

• Apposez les étiquettes sur les câbles d'enceinte pour faciliter les raccordements.
• Les bornes de l'enceinte d'extrêmes-graves disposent d'une puissance de sortie élevée. Raccordez avec soit les fils des enceintes.

Câbles d'enceinte

HT535 HT845

• 1×câble court : Haut Parleur central
• 2×câbles longs : Haut Parleur surround HT885
• 1×câble court : Haut Parleur central

Feuille d'étiquettes pour câbles d'enceinte

Étiquette de câble d'enceinte

Remarque

• HT845 HT885 Même si l'enceinte d'extrêmes-graves indiquée est différente, vous pouvez raccorder les enceintes d'extrêmes-graves en procédant de la même manière.
• Ne court-circuitez jamais les fils d'enceinte positifs (+) et négatifs (-). Veillez à raccorder uniquement les fils positifs (HT535: blancs, HT845 HT885: cuivre) sur les bornes positives (+) et les fils négatifs (HT535: bleus, HT845 HT885: argent) sur les bornes négatives (-). Un mauvais raccordement pourrait endommager les enceintes.

ÉTAPE 4 Connexions vidéo

• Ne raccordez pas l'appareil au téléviseur via un magnétoscope. L'image risquerait de ne pas s'afficher correctement à cause de la protection contre la copie.
• Éteignez le téléviseur avant d'effectuer le raccordement, et consultez le mode d'emploi qui accompagne le téléviseur.

Téléviseur équipé d'une borne VIDEO IN

Face arrière de l'appareil principal

Téléviseur équipé d'une borne S-VIDEO IN

Face arrière de

Borne S-VIDEO OUT

En séparant les signaux de chrominance (C) et de luminance (Y), la borne S-VIDEO OUT procure une image plus nette que la borne VIDEO OUT. (Le résultat obtenu varie suivant le téléviseur utilisé.)

Téléviseur équipé d'une borne SCART

Borne SCART (AV)

Pour améliorer la qualité de l'image, vous pouvez commuter la sortie du signal vidéo de la borne SCART (AV) de "Video" à "S-Video" ou "RGB", suivant le type de téléviseur utilisé.

Sélectionnez "S-Video/YPbPr" ou "RGB/No Output" dans QUICK SETUP (→ page 10).

Câble vidéo

Téléviseur équipé de bornes COMPONENT VIDEO IN

Ces bornes servent aussi bien à la sortie entrelacée qu'à la sortie progressive, et elles donneront une image d'une plus grande pureté que la borne S-VIDEO OUT. Lors du raccordement par ces bornes de sortie, les signaux de différence de couleurs (PB/PR) et le signal de luminance (Y) sont émis séparément, permettant ainsi de reproduire les couleurs avec une grande fidélité.

• L'indication des bornes d'entrée vidéo composantes varie suivant le téléviseur ou l'écran de contrôle (exemples : Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR). Raccordez ensemble les bornes de même couleur.
• Lors de ce raccordement, sélectionnez "Video/YPbPr" ou "S-Video/YPbPr" dans QUICK SETUP (→ page 10). Si "RGB/No Output" est sélectionné, le signal RVB est émis à partir de la borne SCART (AV), mais aucun signal n'est émis à partir des bornes de sortie vidéo composante.

Pour utiliser le mode vidéo progressif

• Raccordez les bornes d'entrée vidéo composante à un téléviseur compatible 625p ou 525p. (L'image ne s'affichera pas correctement si vous faites le raccordement sur un téléviseur incompatible.)
• Les téléviseurs Panasonic équipés de bornes d'entrée 625 (576)/50i-50p, 525 (480)/60i-60p sont compatibles avec le mode vidéo progressif. Si le téléviseur utilisé est de marque différente, veuillez vous informer auprès du fabricant.

ÉTAPE 5 : Raccordements pour la radio et le système

Câble système

Antenne-cadre AM

Antenne FM intérieure

Cordon d'alimentation

• Ne branchez le cordon d'alimentation sur le secteur qu'après avoir effectué tous les raccordements. Raccordement d'antennes en option (voir page 23).

L'illustration représente le modèle SC-HT535.

Économie d'énergie

Même lorsque l'appareil est hors tension, l'appareil principal consomme une petite quantité d'énergie (environ 0,7 W). Pour économiser l'énergie lorsque l'appareil doit demeurer inutilisé pour une période prolongée, débranchez-le de la prise secteur.

Il faudra rétablir certains éléments de la mémoire après avoir rebranché l'appareil.

Remarque

Le cordon d'alimentation fourni ne doit être utilisé qu'avec cet appareil. Ne l'utilisez avec aucun autre appareil.

ÉTAPE 6 Télécommande

Télécommande

Piles

• Ne pas utiliser de piles de type rechargeable.

Ne pas :

• utiliser ensemble des piles usées et des piles neuves.
• utiliser ensemble des piles de types différents.
• chauffer les piles ou les exposer à une flamme.
• démonter ou court-circuiter les piles.
• essayer de charger des piles alcalines ou au manganèse.
• utiliser des piles dont le revêtement a été retiré.

Une mauvaise manipulation des piles peut entraîner une fuite d'électrolyte, ce qui peut endommager les pièces avec lesquelles le liquide entre en contact et provoquer un incendie.

Retirez les piles si la télécommande doit demeurer inutilisée pour une période prolongée. Rangez-les dans un endroit frais et sec.

Utilisation

Pointez la télécommande vers le capteur de signal de télécommande (→ page 10), en évitant les obstacles, à une distance maximale de 7 mètres directement en face de l'appareil.

QUICK SETUP (INSTALLATION RAPIDE)

L'écran QUICK SETUP vous aide à effectuer les réglages nécessaires.

Allumez le téléviseur et sélectionnez l'entrée vidéo appropriée sur le téléviseur.

1	2	3	4	5	6
	DVD/CD	SETUP +	Sélectionner ENTER Valider	ENTER	SETUP +
Mettez l'appareil sous tension.	Sélectionner "DVD/CD".	Affichez l'écran QUICK SETUP.	Suivez les instructions des messages et effectuez les réglages.	Appuyez pour terminer QUICK SETUP.	Appuyez pour quitter.

Pour changer ces réglages plus tard

Sélectionnez "QUICK SETUP" dans l'onglet "Others" (→ page 21).

Guide des commandes

Les pages de référence sont indiquées entre parenthèses.

Les illustrations représentent le

modèle SC-HT535.

Appuyez sur cet interrupteur pour commuter l'appareil

du mode d'attente au mode de marche et vice versa.

En mode d'attente, l'appareil continue de consommer une petite quantité de courant. (12)

Disque	Logo	Indications utilisées dans le mode d'emploi	Remarques
DVD-RAM	DVD RAM RAM 4.7	RAM	Enregistrement avec les enregistrures utilisant la version 1.1 de Video Recording Format (norme unifiée d'enregistrement video), telis que les enregistrures DVD-Video, caméscopes DVD, ordinateurs, etc.
		JPEG	Enregistre avec plusieurs caméscopes SD ou des enregistrures DVD-Video Panasonic via la norme DCF (Design rule for Camera File system) version 1.0.	Pour faire la lecture de contenus JPEG, MPEG4 ou video DivX, Sélectionnez "Play as Data Disc" dans Other Menu (→ page 19).
		MPEG4	Enregistrement avec plusieurs caméscopes SD ou des enregistrures Panasonic [conformes aux specifications SDVIDEO (norme ASF)/MPEG4 (Simple Profile) du système video/ audio G.726].
		DivX*1	—
DVD-Audio	DVD AUDIO	DVD-A	—
		DVD-V	Certains disques DVD-Audio comportent du contentu DVD-Video. Pour lire du contentu DVD-Video, Sélectionnez "Play as DVD-Video" dans Other Menu (→ page 19).
DVD-Video	DVDVIDEOVIDEO	DVD-V	—
DVD-R (DVD-Video)/DVD-RW (DVD-Video)	DVDR R4.7	DVD-V	Disques enregistrés et finalisés*2 sur des enregistrures DVD-Video ou des caméscopes DVD.
+R (Video)/+RW (Video)	—		Disques enregistrés et finalisés*2 sur des enregistrures DVD-Video ou des caméscopes DVD.
DVD-R (DivX Video)/DVD-RW (DivX Video)	DVDR R4.7	DivX*1	Après l'enregistrement, finalisez*2 le disque.
DVD-RW (DVD-VR)	DVD RW	DVD-RW (VR)	Les disques enregistrés et finalisés*2 sur des enregistrures DVD-Video ou des caméscopes DVD à l'aide de la version 1.1 du Video Recording Format (une norme d'enregistrement video unifiée).
Vidéo CD	COMPACT DIGITAL VIDEO	VCD	—
SVCD	COMPACT DIGITAL SUPER VIDEO		Conforme à la norme IEC62107
CD	COMPACT DIGITAL AUDIO COMPACT DIGITAL AUDIO TEXT	CD	Cet apparéil est compatible avec HDCD, mais ne prend pas en charge la fonction Peak Extend (permétant d'élargir la gamme dynamique de signaux de haut niveau). Les CD de format HDCD étant codés à 20 bits, leur qualité sonore est supérieur à celle de tous les autres CD, codés à 16 bits.
CD-R CD-RW	—	WMA MP3 JPEG CD MPEG4 DivX*1 VCD	Cet apparéil peut faire la lecture des CD-R/RW (disque d'enregistrement audio) enregistrés dans les formats indiqués à gauche. Àpres l'enregistrement, il faut fermer les sessions ou finaliser*2 le disque. Disques HighMAT Fichiers WMA, MP3 ou JPEG uniquement. Pour faire la lecture sans utiliser la fonction HighMAT, sélectionné "Play as Data Disc" dans Other Menu (→ page 19). Cet apparéil n'est pasCompatible avec le Multiple Bit Rate (MBR : un fichier dans lequel un même containu est compressé à des débits binaires différents).

1 Créé à l'aide de DivX ver.3.11, 4.x, 5.x [système vidéo DivX/MP3, Dolby Digital ou système audio MPEG]. 2 Traitement qui permet la lecture sur les appareils compatibles. - Il sera peut-être impossible de lire les disques mentionnés ci-dessus du fait de leur format, des conditions de leur enregistrement, de la méthode d'enregistrement et de la manière dont les fichiers ont été créés (→ page 17, Conseils pour la création de disques de données).

Disques dont la lecture n'est pas possible

DVD-RW version 1.0, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM qui ne peuvent pas être retirés de leur cartouche, DVD-RAM de 2,6 Go et 5,2 Go et "Chaoji VCD"

disponibles sur le marché, y compris les CVD, DVCD et SVCD non-conformes à la norme IEC62107.

Format audio des DVD

Cet appareil reconnaît et décode automatiquement les disques qui portent les symboles suivants.

Systèmes vidéo

-Cet appareil peut lire les disques PAL et NTSC, à condition que le système vidéo du téléviseur corresponde à celui du disque. - Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC. -Cet appareil peut convertir les signaux NTSC en PAL 60 pour l'affichage sur un téléviseur PAL (→ page 21, "NTSC Disc Output" dans l'onglet "Video").

Utilisation de l'appareil principal

Remarque

• Les disques continuent de tourner pendant que les menus s'affichent. Une fois l'utilisation terminée, appuyez sur [■] pour préserver le moteur de l'appareil et l'écran du téléviseur.
• Le nombre total de titres peut ne pas s'afficher correctement sur +R / +RW

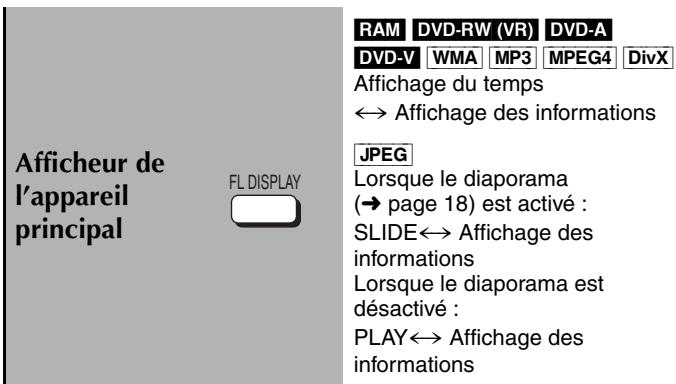

Utilisation de la télécommande

QUICK OSD

Affichage de l'état de la lecture en cours (QUICK OSD)

Appuyez sur [QUICK OSD].

Fonctions de base (Basics) Détails (Details) ↑ Désactivé (Off)

Fonctions de base (Basics)

Exemple : DVD-V

État de la lecture

Mode de lecture ou titre du contenu

Position actuelle

Détails (Details)

Exemple : DVD-V Informations audio Audio 1 --- DTS 3/2.1ch Informations sur les sous-titres Subtitle 1 --- Informations sur l'angle Angle 1/1 Aspect du titre en cours Source Aspect 4:3 Temps de lecture total du titre en cours Title Total Time 0:54:28 - MPEG4 DivX En cours de recherche, les informations vidéo et audio ne sont pas affichées.

CD MP3 WMA L'écran QUICK OSD s'affiche automatiquement.

ADVANCED DISC REVIEW

Défilament des titres pour la lecture (ADVANCED DISC REVIEW)

RAM DVD-RW (VR) (Sauf la partie image fixe) DVD-V (Sauf +R/+RW) Permet de parcourir le contenu du disque et de commencer la lecture à partir de la position sélectionnée. Vous pouvez sélectionner "Intro Mode" ou "Interval Mode" dans "Advanced Disc Review" de l'onglet "Disc" (→ page 20).

1 Appuyez sur [ADVANCED DISC REVIEW]. L'écran QUICK OSD s'affiche.

Exemple : RAM

2 Appuyez sur [▶] (lire) lorsque vous avez trouvé un titre/programme à lire.

• Cette fonction peut être inopérante selon le disque et la position de lecture.
• RAM DVD-RW (VR) Cette fonction est inopérante au cours de la lecture d'une liste de lecture (voir page 17).

PLAY SPEED QUICK REPLAY

Relecture rapide

ZOOM MANUAL SKIP

Saut vers l'avant de 30 secondes

(Uniquement lorsque le temps de lecture écoulé peut s'afficher.) RAM DVD-RW (VR) DVD-V (sauf +R/+RW)

La lecture recommence environ 30 secondes plus tard. Cette fonction est pratique lorsque vous souhaitez sauter du contenu tel que les publicités, etc.

Pendant la lecture

Appuyez sur [MANUAL SKIP].

RAM DVD-RW (VR) Il n'est pas possible de sauter dans le programme en cours si le début du programme suivant se trouve à environ 30 secondes du point à partir duquel vous effectuez le saut.

ZOOM MANUAL SKIP

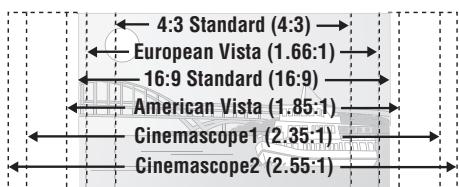

Modification du rapport de zoom

DVD-A (Partie d'image en mouvement) RAM DVD-RW (VR) DVD-V VCD MPEG4 DivX

Cette fonction agrandit l'image Letterbox pour qu'elle remplisse l'écran. Pendant la lecture

Appuyez plusieurs fois sur [SHIFT] + [ZOOM] pour sélectionner le rapport de format préréglé (Just Fit Zoom) ou "Auto".

DVD-A (Partie d'image en mouvement) RAM DVD-RW (VR) DVD-V VCD Auto → 4:3 Standard → European Vista → 16:9 Standard ↑ Cinemascope2 ← Cinemascope1 ← American Vista

MPEG4 DivX

Standard (plein écran ×0.25) Original (taille réelle enregistrée) Full (plein écran) - Cette fonction peut être inopérante selon l'enregistrement des disques.

Réglages fins (Manual Zoom)

Après avoir sélectionné le rapport de format pré-réglé ou "Auto", appuyez sur [▲, ▲]. - de "×1.00" à "×1.60" (en unités de 0,01) - de "×1.60" à "×2.00" (en unités de 0,02) - de "×2.00" à "×4.00" (en unités de 0,05) (MPEG4 DivX uniquement) - Le zoom jusqu'à "×4.00" peut ne pas fonctionner en fonction du téléviseur raccordé et de ses réglages. - Appuyez de manière continue sur [▲, ▲] pour modifier plus vite.

SUBTITLE AUDIO

Modification des pistes son

DVD-A DVD-V DivX (avec pistes sonores multiples) RAM DVD-RW (VR) VCD

Appuyez plusieurs fois sur [AUDIO] pour sélectionner la piste sonore.

RAM DVD-RW (VR) VCD

Vous pouvez utiliser cette touche pour sélectionner "L", "R" ou "LR". DivX

Pendant que le menu s'affiche

Appuyez sur [▲, ▲] pour sélectionner "L", "R" ou "LR".

DVD-V (disques karaoké)

Pendant que le menu s'affiche

Appuyez sur [◀, ▶] pour sélectionner "On" ou "Off" pour les voix.

Pour plus de détails, veuillez lire les instructions qui accompagnent le disque.

Type de signal et données

LPCM/PPCM/Digital/DTS/MPEG : type de signal

kHz (fréquence d'échantillonnage)/bit/ch (nombre de canaux)

Exemple : 3/2.1ch

.1: Effet BASSE FRÉquence (ne s'affiche pas s'il n'y a aucun signal)

0: Pas de surround 1: Surround mono 2: Surround stéréo (gauche/droite)

1: Central 2: Avant gauche+Avant droit 3: Avant gauche+Avant droit+Central

• DivX : Sur un disque vidéo DivX, le démarrage de la lecture peut prendre quelques temps si vous modifiez la piste audio.

Modification des sous-titres

DVD-V, DivX (sous-titres multiples), VCD (SVCD uniquement)

Appuyez plusieurs fois sur [SHIFT] + [SUBTITLE] pour sélectionner la langue des sous-titres.

• Sur les disques +R/+RW, un numéro de sous-titre peut apparaître à la place des sous-titres qui ne sont pas affichés.

Pour effacer/afficher les sous-titres

Appuyez sur [\triangleleft, \triangleright] pour sélectionner "On" ou "Off".

Fonctions

Sous-titres

RAM, DVD-RW (VR) (On/Off uniquement pour les disques dotés de la fonction d'activation ou de désactivation des sous-titres)

Appuyez sur [SHIFT]+[SUBTITLE] pour sélectionner "On" ou "Off".

• Les enregistreurs DVD Panasonic ne permettent pas d'enregistrer la fonction d'activation/désactivation des sous-titres.

Sélection de l'angle de visionnement et pivotement/avancement d'image fixe

Appuyez plusieurs fois sur [SHIFT] + [ANGLE/PAGE] pour sélectionner l'angle de visionnement ou le pivotement/l'avancement d'une image fixe.

DVD-V (à angles de visionnement multiples) – Sélection de l'angle de visionnement, JPEG - Pivotement d'image fixe, DVD-A - Avancement d'image fixe (Appuyez sur [RETURN] pour revenir à la page 1.)

Changement de la vitesse de lecture

DVD-A (Partie d'image en mouvement) RAM DVD-RW (VR) DVD-V Pendant la lecture

Appuyez plusieurs fois sur [SHIFT]+[PLAY SPEED] pour sélectionner "Normal", "Fast" ou "Slow".

Modification de la vitesse de lecture entre “ × 0.6 ” et “ × 1.4 ” (en unités de 0,1)

Appuyez sur [, ] lorsque le message ci-dessus est affiché.

• Appuyez sur [▶] (lire) pour revenir à la lecture normale.
• Après le changement de vitesse -Dolby Pro Logic II et Sound Enhancement ne fonctionnent pas. La sortie audio se commute sur 2 canaux. -La fréquence d'échantillonnage de 96 kHz est convertie à 48 kHz. HT845 HT885 Multi Re-master ne fonctionne pas.
• Cette fonction peut être inopérante selon l'enregistrement du disque.

Lecture répétée

(Uniquement lorsque le temps de lecture écoulé peut s'afficher. JPEG: Fonctionne avec tout contenu JPEG.)

Pendant la lecture

Appuyez plusieurs fois sur [REPEAT] pour sélectionner l'élément à répéter.

Exemple : DVD-V

RAM DVD-RW (VR): Program (Programme) → All (Tout) → Off (Désactivé)

• Pendant la lecture d'une liste de lecture

Scène → Liste de lecture → Désactivé

DVD-A : Piste → Groupe* → Désactivé

DVD-V : Chapitre → Titre* → Désactivé

VCD/CD : Piste → Tout → Désactivé

WMA/MP3/MPEG4/DivX : Contenu → Groupe*

→ Désactivé

JPEG : Groupe → Désactivé. « Tout » est affiché pendant la lecture de tous les groupes (DVD-A), la lecture programmée et la lecture aléatoire.

Lecture de tous les groupes, programmée et aléatoire

Appuyez sur [PLAY MODE] en mode d'arrêt.

Les écrans de lecture de tous les groupes, programmée et aléatoire apparaissent de façon séquentielle.

Tout le groupe (DVD-A) → Programmée → Aléatoire ↑ --- désactivée (Lecture normale) ←

• Sélectionnez « désactivée » pour quitter le mode de lecture Tout le groupe, programmée ou aléatoire.
• Désactive la lecture des disques HighMAT pour pouvoir utiliser le mode de lecture aléatoire ou de lecture programmée. Sélectionnez « Play as Data Disc » dans Other Menu (→ page 19).
• DVD-A : Certains disques contiennent des groupes additionnels. Si un écran de saisie du mot de passe apparaît après la sélection d'un groupe, saisissez le mot de passe au moyen des touches numériques pour faire la lecture des groupes additionnels. Regardez aussi sur le boîtier du disque.

Lecture de tous les groupes

DVD-A

Appuyez sur [▶] (lire).

Lecture programmée (jusqu'à 32 éléments)

1

Appuyez sur les touches numériques pour sélectionner les éléments (WMA MP3

JPEG MPEG4 DivX puis appuyez sur [ENTER]).

• Répétez la procédure pour programmer d'autres éléments. Pour sélectionner un numéro à 2 chiffres

Exemple : Pour sélectionner 25 : [≥10] → [2] → [5]

WMA MP3 JPEG MPEG4 DivX : [2] → [5] → [ENTER]

2 Appuyez sur [▶] (lire).

Pour sélectionner un élément à l'aide des boutons curseur

Appuyez sur [ENTER] et [▲,▼] pour sélectionner un élément, puis appuyez de nouveau sur [ENTER] pour enregistrer.

Pour sélectionner tous les éléments

Lorsque le champ "Chapter", "Track" ou "Content" est sélectionné, appuyez sur [▶] pour sélectionner "ALL". Puis appuyez de nouveau sur [ENTER] pour enregistrer.

Pour modifier le programme sélectionné

1 Appuyez sur [▲,▼] pour sélectionner un élément.

2 Répétez l'étape 1 ci-dessus.

Pour effacer le programme sélectionné

1 Appuyez sur [▲,▼] pour sélectionner un élément. 2 Appuyez sur [CANCEL] (ou appuyez sur [▲,▼,◀,▶] pour sélectionner "Clear" et appuyez sur [ENTER]).

Pour effacer le programme entier

Appuyez sur [▲,▼,◀,▶] pour sélectionner "Clear all", puis appuyez sur [ENTER].

Le programme entier est également effacé si vous mettez l'appareil hors tension, ouvrez le tiroir de disque ou sélectionnez une autre source.

Lecture aléatoire

1

DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX

Appuyez sur les touches numériques pour sélectionner un titre ou un groupe (WMA MP3 JPEG MPEG4 DivX puis appuyez sur [ENTER]).

DVD-A

• Pour entrer tous les groupes, appuyez sur [▲,▼] pour sélectionner "All" et appuyez sur [ENTER].
• Pour retirer un groupe de la sélection, appuyez sur les touches numériques qui correspondent au groupe à effacer.

2 Appuyez sur [▶] (lire).

Lecture des disques de données

WMA MP3 JPEG MPEG4 DivX

Vous pouvez faire la lecture de contenus JPEG, MPEG4 et vidéo DivX des disques DVD-RAM ou la lecture de disques HighMAT sans utiliser la fonction HighMAT (→ page 19, "Play as Data Disc" dans Other Menu).

Lecture de disques HighMAT™ (→ page 17)

Lecture des éléments dans l'ordre (Playback Menu)

1 Appuyez sur [TOP MENU].

Les options affichées varient suivant le type de disque.

Appuyez sur [TOP MENU].

2 Appuyez sur [▲,▼] pour sélectionner "All", "Audio", "Picture" ou "Video" et appuyez sur [ENTER].

Lecture à partir de l'objet sélectionné (Navigation Menu)

1 Appuyez sur [MENU].

2 Appuyez sur [▲,▼,◀,▶] pour sélectionner le groupe, puis appuyez sur [ENTER].

3 Pour lire le contenu d'un groupe dans l'ordre, appuyez sur [ENTER].

Pour lancer la lecture à partir du contenu sélectionné, appuyez sur [▲,▼] pour sélectionner et appuyez sur [ENTER].

Exemple :

• Appuyez sur [SHIFT] + [ANGLE/PAGE] pour sauter d'une page à l'autre dans le champ de groupe ou de contenu.

Pour écouter du contenu WMA/MP3 tout en affichant une image JPEG à l'écran

Sélectionnez d'abord le fichier JPEG, puis le contenu audio. (Cela ne fonctionne pas dans l'ordre inverse.)

Pour quitter l'écran

Appuyez sur [MENU].

Utilisation du sous-menu

Pendant que le menu s'affiche, appuyez sur [FUNCTIONS].

2 Appuyez sur [▲, ▼] pour sélectionner un élément, puis appuyez sur [ENTER].

Les options affichées varient selon le contenu du disque.

√Multi——	Les groupes et les contenus sont affichés.
List——	Contenu uniquement
Tree——	Groupes uniquement
Thumbsail——	Images miniatures JPEG
Next group——	Pour aller dans le groupe suivant
Previous group——	Pour aller dans le groupe précédent
All——	WMA/MP3, JPEG, MPEG4 et video DivX
Audio——	WMA/MP3 uniquement
Picture——	JPEG uniquement
Video——	MPEG4 et video DivX uniquement
Help display——	Pour commuter entre les messages d'aide et l'indicateur du temps de lecture écoulé
Find——	Pour faire une recherche de contenu ou titre de groupe (▲, ci-dessous).

■ Recherche sur un titre de contenu ou de groupe : mettez en surbrillance un titre de groupe pour effectuer une recherche dans le groupe, ou un titre de contenu pour lancer une recherche sur le contenu.

1 Lorsque le sous-menu est affiché (→ ci-dessus), appuyez sur [▲, ▼] pour sélectionner « Find », puis appuyez sur [ENTER].

2 Appuyez sur [▲, ▼] pour sélectionner un caractère, puis appuyez sur [ENTER].

• Répétez l'opération pour saisir un autre caractère. La recherche s'applique également aux minuscules.
• Appuyez sur [▲, ▶] pour sauter entre A, E, I, O et U.
• Appuyez sur [▲] pour effacer un caractère. Laissez l'astérisque (*) pour rechercher les titres contenant le caractère saisi.
• Effacez l'astérisque ( ) pour rechercher les titres commençant par le caractère saisi. Pour ajouter de nouveau l'astérisque ( ), affichez de nouveau le sous-menu et sélectionnez "Find".

3 Appuyez sur [▶] pour sélectionner "Find", puis appuyez sur [ENTER].

L'écran de résultat de recherche apparaît.

4 Appuyez sur [▲, ▼] pour sélectionner le contenu ou le groupe, puis appuyez sur [ENTER].

CD

Les titres apparaissent avec la lecture du disque contenant le texte CD.

1 Appuyez sur [TOP MENU] ou [MENU].

Ex. : texte CD

2 Appuyez sur [▲, ▼] pour sélectionner la piste et appuyez sur [ENTER].

• Appuyez sur [SHIFT] + [ANGLE/PAGE] pour sauter d'une page à une autre.
• Appuyez sur [FUNCTIONS] pour afficher la condition de lecture et la position actuelle.

TOP MENU / MENU ○/○

Lectures de disques HighMATM

WMA MP3 JPEG

1 Appuyez sur [TOP MENU]. 2 Appuyez sur [▲, ▼, ◀, ▶] pour sélectionner l'élément, puis appuyez sur [ENTER]. Répétez cette étape si nécessaire.

• Pour modifier l'image d'arrière-plan du menu, appuyez sur [FUNCTIONS]. L'image de fond est remplacée par celle qui se trouve sur le disque. Pour quitter l'écran

Appuyez sur [■].

Sélection à partir de la liste

1 Pendant la lecture, appuyez sur [MENU].

2 Appuyez sur [▲], puis sur [▲,▼] pour commuter entre les listes « Playlist », « Group » et « Content ».

Exemple :

3 Appuyez sur [▶], puis sur [▲,▼] pour sélectionner un élément, puis appuyez sur [ENTER].

• Appuyez sur [SHIFT] + [ANGLE/PAGE] pour sauter d'une page à une autre.
• Pour quitter l'écran :

Appuyez sur [MENU].

DIRECT NAVIGATOR / O PLAY LIST

Lecture de disques RAM/ DVD-RW (DVD-VR)

RAM DVD-RW (VR)

• Les titres n'apparaissent que si les titres sont enregistrés sur le disque.
• Vous ne pouvez pas modifier les programmes, les listes de lecture et les titres de disque.

Lecture des programmes

1 Appuyez sur [DIRECT NAVIGATOR].

• Pour quitter l'écran, appuyez sur [DIRECT NAVIGATOR].

2 Appuyez sur [▲,▼] ou sur les touches numériques pour sélectionner le programme.

• Appuyez sur [SHIFT] + [ANGLE/PAGE] pour sauter d'une page à une autre. Pour sélectionner un numéro à 2 chiffres, exemple : 23 : [≥10] → [2] → [3]
• Appuyez sur [►] pour afficher le contenu du programme et du disque.

3 Appuyez sur [ENTER].

Lecture d'une liste de lecture

(Uniquement si le disque contient une liste de lecture)

1 Appuyez sur Exemple : [PLAY LIST].

Pour quitter l'écran, appuyez sur [PLAY LIST].

2 Appuyez sur [▲,▼] ou sur les touches numériques pour sélectionner la liste de lecture.

• Appuyez sur [SHIFT] + [ANGLE/PAGE] pour sauter d'une page à une autre. Pour sélectionner un numéro à 2 chiffres, exemple : 23 : [≥10] → [2] → [3]

3 Appuyez sur [ENTER].

Lecture de scènes une par une

1 Pendant que le menu de la liste de lecture s'affiche, appuyez sur [▶]. 2 Appuyez sur [▲, ▼] pour sélectionner "Scene List", puis appuyez sur [ENTER].

• "Contents" affiche des informations sur la liste de lecture.

3 Appuyez sur [▲, ▼, ◀, ▶] pour sélectionner une scène, puis appuyez sur [ENTER].

Conseils pour la création de disques de données

Lorsqu'il existe plus de 8 groupes, le huitième groupe est lu sur une ligne verticale de l'écran de menu. L'ordre d'affichage de l'écran de menu peut différer de celui de l'écran d'ordinateur. - Cet appareil ne peut pas lire les fichiers enregistrés via la méthode Packet Write.

DVD-RAM - Les disques doivent être conformes à la norme UDF 2.0.

CD-R/RW

• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).
• Cet appareil prend en charge la multisession, mais la lecture met plus de temps à commencer lorsqu'il y a un grand nombre de sessions. Pour éviter cela, limitez le plus possible le nombre de sessions.

DVD-R/RW

• Les disques doivent être conformes au pont UDF (UDF 1.02/ISO9660).
• Cet appareil ne prend pas en charge la multisession. Seule la session par défaut est lue.

Pour nommer les dossiers et fichiers (Sur cet appareil, les fichiers sont traités comme du contenu et les dossiers comme des groupes.)

Lors de l'enregistrement, attribuez un préfixe aux nombres de dossier et de fichier. Il peut s'agir de numéros dotés d'un même nombre de chiffres, et vous pouvez le faire dans l'ordre dans lequel vous souhaitez les lire (cette fonction est parfois inopérante). Les fichiers doivent avoir l'extension (→ ci-dessous) :

WMA (Extension : ".WMA" ou ".wma") Taux de compression pris en charge : de 48 kbit/s à 320 kbit/s - La lecture des fichiers WMA protégés contre la copie n'est pas possible. - Cet appareil ne prend pas en charge Multiple Bit Rate (MBR). MP3 (Extension : ".MP3" ou ".mp3") Taux de compression pris en charge : de 32 kbit/s à 320 kbit/s Cet appareil ne prend pas en charge les balises ID3. - Fréquences d'échantillonnage prises en charge : 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 et 48 kHz. JPEG (Extension : ".JPG", ".jpg", ".JPEG" ou ".jpeg") - Pour pouvoir faire la lecture des fichiers JPEG sur cet appareil : - Ils doivent avoir été pris sur un appareil photo numérique conforme à la norme DCF (Design rule for Camera File system) version 1.0. Certains appareils photo numériques ont des fonctions non prises en charge par la norme DCF version 1.0, telles que le pivotement automatique de l'image, qui peuvent empêcher l'affichage de l'image. - Les fichiers ne doivent en aucune façon être modifiés, ni sauvegardés sous un nom différent. - Cet appareil ne peut pas afficher les images en mouvement, les fichiers de format MOTION JPEG et autres formats similaires, les images fixes autres que JPEG (par exemple, TIFF), ni lire le contenu audio associé à ces images. MPEG4 (Extension : ".ASF" ou ".asf") - Avec cet appareil, vous pouvez lire des données MPEG4 [conformes aux spécifications SDVIDEO (norme ASF)/MPEG4 (Profil simple) du système vidéo/audio G.726], enregistrées avec plusieurs caméscopes SD ou des enregistreurs DVD Panasonic. - La date d'enregistrement peut être différente de la date courante. [DivX] (Extension : ".DIVX", ".divx", ".AVI" ou ".avi") - Vous pouvez lire les données DivX créées à l'aide de ver.3.11, 4.x, 5.x [DivX système vidéo/MP3, Dolby Digital ou MPEG système audio]. - GMC (Global Motion Compensation) non pris en charge. - Les fichiers DivX supérieurs à 2 Go et les fichiers sans index risquent de ne pas être lus correctement sur cet appareil. - Cet appareil prend en charge toutes les résolutions, jusqu'à une résolution maximum de 720 × 480 (NTSC) / 720 × 576 (PAL). - Vous pouvez sélectionner jusqu'à 8 types de données audio et des sous-titres sur cet appareil.

1	FUNCTIONS	Appuyez une fois.
2	Sélectionner Pour aller au menu suivant ENTER Valider Pour revenir au menu précédent	Sélectionnez le menu.
3	Sélectionner	Effectuez les régles.
	ENTER
	Valider
	1 2 3
	4 5 6
	7 8 9
	0 ±10
4	FUNCTIONS	Appuyez pour quitter.

Les options affichées varient suivant le type de disque.

Menu principal

Program Group Title Chapter Track Playlist Content	Pour lancer la lecture depuis un élément spécifique
Time * Sauf +R/+RW	Pour faire un saut vers l'avant ou vers l'arrête* (Time Slip en lecture uniquement)1 Appuyez deux fois sur [ENTER] pour afficher l'indicateur Time Slip.2 Appuyez sur [▲,▼] pour sélectionner le temps, puis appuyez sur [ENTER]. •Appuyez de manière continue sur [▲,▼] pour modifier plus vite. Pour lancer la lecture à partir d'un temps spécifique* (Time Search) Pour modifier l'affichage du temps restant/écoulé
Video	MPEG4 DivXPour afficher le nombre de pixelsDivx fps (images par seconde) est également affché.
Audio	(→ page 14, Modification des pistes son)
	WMA MP3Pour affiche le type de disque utilisé
Still Picture	Pour changer d'image fixe
Thumbsail	Pour afficher les images miniatures
Subtitle	(→ page 15, Modification des sous-titres)
Marker (VR)	RAM DVD-RW (VR)Pour acceder à un marqueur inséré avec un enregistreur DVD-ViséoPour rappeler un marqueur : Appuyez sur [▲,▼] → Appuyez sur [ENTER]
Angle	(avec angles multiples)Pour sélectionner l'angle
Rotate Picture	Pour faire pivoter une image
Slideshow	Pour activer/désactiver le diaporamaPour modifier l'intervalle entre les images du diaporama (0 à 30 sec)
Other Settings	(→ page 19)

Other Settings (Autres réglages)

Play Speed	DVD-A (Partie d'image en mouvement) RAM DVD-RW (VR) DVD-V Pour changer la vitesse de lecture - de “×0.6” à “×1.4” (en unités de 0,1)
■ Play Menu (Menu de lecture) (Uniquement lorsque le temps de lecture écoulé peut s'afficher. JPEG: Fonctionne avec tout contenu JPEG.)
Repeat	(→ page 15, Lecture repétée)
A-B Repeat	Sauf JPEG RAM DVD-RW (VR) (Partie avec image fixe) MPEG4 DivX Pour répéter une section donnée Appuyez sur [ENTER] aux points de début et de fin. Appuyez à nouveau sur [ENTER] pour annuler.
Marker	Sauf RAM DVD-RW (VR) Pour marquer jusqu'à 5 positions afin d'en refaire la lecture Appuyez sur [ENTER] (l'appareil est alors préts pour l'insertion des marqueurs.) Pour marquer une position: Appuyez sur [ENTER] (au point désiré) Pour marquer une autre position :Appuyez sur [▲, ▲] pour sélectionner “*” → Appuyez sur [ENTER] Pour accéder à un marqueur: Appuyez sur [▲, ▲] → Appuyez sur [ENTER] Pour effacer un marqueur: Appuyez sur [▲, ▲] → Appuyez sur [CANCEL] ● Cette fonction est inopérante pendant la lecture programmée et la lecture aléatoire.
Advanced Disc Review	[→ page 14, Défilament des titres pour la lecture (ADVANCED DISC REVIEW)]

Picture Menu (Menu Image)

Picture Mode	Normal Cinema1: Adoucit l'image et améliore l'affichage des détails dans les scènes sombres. Cinema2: Rend l'image plus nette et fait ressortir les détails dans les scènes sombres. Animation, Dynamic User (Appuyez sur [ENTER] pour sélectionner "Picture Adjustment") (→ ci-dessus)
	Picture Adjustment Contrast, Brightness, Sharpness, Colour Gamma : Ajusté la luminosité des parties sombres. Depth Enhancer Réduit le bruit brut à l'arrête-plan, pour créé une plus grande sensation de profondeur.
Video Output Mode	625i* (ou 525i*) (Entrelace) ←→ 625p* (ou 525p*) (Progressif) Si vous sélectionnez "625p" ou "525p", un écran de validation apparaît. Sélectionnez "Yes" uniquement pour raccorder à un téléviseur compatible avec la sortie videoe progressive. * Le numéro affché dépend du disque en cours de lecture ou du paramètre "Picture/Video Output" (→ page 21).
Transfer Mode	Si vous avez choisi "625p" ou "525p" (→ ci-dessus), sélectionnez la méthode de conversion de sortie videoe suivant le type de matériel. Lors de la lecture de disques PAL, de contenus MPEG4 ou videoe DivX Auto: DéTECTe le contenu d'un film en 25 trames par seconde et le convertit au format approprié. Video: Si ce mode est sélectionné simultanément avec Auto, le contenu videoe apparait déformé. Lors de la lecture de disques NTSC Auto1 (normal) : DéTECTe le contenu d'un film en 24 trames par seconde et le convertit au format approprié. Auto2: Compatible avec le contenu d'un film en 30 trames par seconde en plus de celui d'un film en 24 trames par seconde. Video: Si ce mode est sélectionné simultanément avec Auto1 ou Auto2, le contenu videoe apparait déformé.
Source Select DivX	Lorsque vous sélectionnez "Auto" la méthode de construction du contenu DivX est automatiquement reconnue et sortie. Si l'image est déformée, sélectionnez "I (Interlace)" ou "P (Progressive)" selon la méthode de construction utilisée lors de l'enregistrement du contenu sur le disque. Auto, I (Interlace), P (Progressive)

Audio Menu (Menu Audio)

Dolby Pro Logic II	(→ page 24, Dolby Pro Logic II)
Dialogue Enhancer	Pourrendle dialogue des films plus clairément audibleDVD-V(Dolby Digital, DTS,MPEG,3-cauiaux ou plus, avec le dialogue enregistrared sur le canal central)Divx(Dolby Digital,3-cauiaux ou plus, avec le dialogue enregistrared sur le canal central)On←→Off
Multi Re-master (HT845 HT885)	RAM DVD-RW(VR)DVD-V (Disques enregistrés avec une fréquence de 48 kHz uniquement)DVD-A (Disques enregistrés avec une fréquence de 44,1 kHz ou 48 kHz uniquement)VCD CD·Lorsde la sortie sur 2 canaux avec ces disques, cette fonction permet d'obtenir un son plus naturel en ajoutant des signaux de haute fréquence qui ne se trouvent pas sur le disque, comme par exemple pour faire la lecture à 96 kHz d'un DVD-Viséo enregistré à 48 kHz.(Fréquence d'échantillonnage→page 30)·Lorsde la sortie multicanal avec ces disques, cette fonction reproduit les fréquences perdues lors de l'enregistrement pour vous offrir un son plus proche de l'original.WMA MP3(La fréquence d'enregistrement du disque est différente de 8 kHz, 16 kHz ou 32 kHz)Cette fonction reproduit les plus hautes fréquences perdues lors de l'enregistrement, pour vous offrir un son plus proche de l'original.1←→2←→3←→Off↑DVD-A DVD-V CD(LPCM/PPCM)1 Rythme rapide (par exemple, musique pop ou rock)2 Rythmes divers (par exemple, le jazz)3 Rythmes lents (par exemple, musique classique)Autres disques1 Effet léger2 Effet moyen3 Effet puissant·Vous pouvez valider la fréquence d'échantillonnage sur l'écran.·Cette fonction peut être inopérante selon l'enregistrement des disques.
Sound Enhancement	Sauf [MPEG4] DivXAméliore la sortie audio pour fournir un son chaud de type hall.On←→Off

Display Menu (Menu Affichage)

Information	On←→Off
Subtitle Position	0 à -60 (par pas de 2 unités)
Subtitle Brightness	Auto, 0 à -7
Just Fit Zoom	Pour sélectionner une taille d'écran adéquate pour l'écran de votre téléviseur
Manual Zoom	Pour effectuer le zoom avant et le zoom arrêté manuellement
Bit Rate Display	DVD-A (Partie d'image en mouvement) RAM DVD-RW (VR) DVD-V VCD MPEG4 DivX On←→Off
GUI See-through	Off, On, Auto
GUI Brightness	-3 à +3
Quick OSD	Pour afficher l'état de la lecture en cours Off, Basics, Details Après avoir sélectionné l'élement, appuyez sur [RETURN] pour afficher l'écran QUICK OSD (→page 14).

Other Menu (Menu Autres)

Setup	(→ page 20)
Play as DVD-Video ou Play as DVD-Audio	Sélectionnez “Play as DVD-Video” pour lire le contentu DVD-Viséo de DVD-Audio.
Play as DVD-VR, Play as HighMAT ou Play as Data Disc	Sélectionnez “Play as Data Disc” pour faire la lecture du contentu JPEG, MPEG4 ou video DivX de DVD-RAM ou la lecture d'un disque HighMAT à l'aide de la fonction HighMAT.

• Les réglages demeurent tels quels même si vous commutez l'appareil en mode d'attente.
• Les éléments soulignés correspondent aux réglages d'usine dans le schéma ci-dessous.

1	SETUP +	Affichez le menu Setup. Si vous n'avez pas définir QUICK SETUP (→ page 10), l'écran QUICK SETUP apparaît.
2	Sélectionner	Sélectionnez l'onglet.
3	Pour aller à droite	Sélectionnez l'élement.
4	Sélectionner	Effectuez les réglages.
	Enter
	Valider
5	SHIFT +	Appuyez pour quitter.

QUICK SETUP permet d'effectuer des réglages successifs des éléments dans la zone ombragée.

Onglet "Disc"

Audio Choisissez la langue audio.	• English • Swedish	• French • Dutch	• German • Original*1	• Italian • Other**********2	• Spanish • Polish
Subtitle Choisissez la langue des sous-titres.	• Automatic*3 • Polish	• English • Swedish	• French • Dutch	• German • Other**********2	• Italian • Other**********2	• Spanish
Menu Choisissez la langue des menus du disque. La modification de la langue de menu dans QUICK SETUP entraine également celle du précédent réglage.	• English • Swedish	• French • Dutch	• German • Other**********2	• Italian • Other**********2	• Spanish • Polish
Advanced Disc Review (→ page 14)	• Intro Mode: Fait défilier chaque titre/programme. • Interval Mode: Fait défilier chaque titre/programme ainsi que chaque intervalle de 10 minutes dans un titre/programme.
Ratings Spécifiez un niveau de protection parentale pour limiter l'accès à la lecture des DVD-Viséo.	Réglage des niveaux de protection parentale (lorsque le niveau 8 est sélectionné) • 8 No Limit • 1 à 7 • 0 Lock All: Pour empêcher la lecture des disques sans niveau de protection parentale.
	Si vous spécifiez un niveau de protection parentale, un écran de saisie de mot de passer apparaît. Suivez alors les instructions à l'écran. Choisissez un mot de passer que vous ne risquiez pas d'oublier. Un écran de message apparaître à chaque insertion d'un DVD-Viséo de niveau de contrôle supérieur à celui que vous avez spécifique. Entrez votre mot de passer et suivez les instructions à l'écran.

*1 La langue originale désignée sur le disque est sélectionnée. *2 Saisissez un numéro de code en vous référant au tableau de la page 31.

*3 Si la langue sélectionnée pour "Audio" n'est pas disponible, le sous-titre apparaît dans cette langue (si elle est disponible sur le disque).

Onglet "Video"

TV Aspect Choisissez le réglage qui convient au téléviseur utilisé et à vos préférences.	●4:3 Pan&Scan: Téléviseur à rapport de format classique (4:3) Les côtés de l'image pour écran large sont coupés afin qu'elle s'ajuste parfaitement sur l'écran (sauf si le disque l'interdit).
	●4:3 Letterbox: Téléviseur à rapport de format classique (4:3) L'image pour écran large est affichée en style Letterbox (non recadré).
	●16:9: Téléviseur à écran large (16:9)
TV Type Sélectionnez l'options qui correspond au type de téléviseur utilisé.	●Standard (Direct View TV) ●Projection TV ●LCD TV/Projection ●CRT Projector ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/ Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/ projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projeetor ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV/Projection ●Projection TV ●LCD TV Projection ●Projection TV ●LCD TV Projection ●Projection TV ●LCD TV Projection ●Projection TV ●LCD TV Projection ●Projection TV ●LCD TV Projection ●Projection TV ●LCD TV Projection ●Projection TV ●LCD TV Projection ●Projection TV ●LCD TV Projection ●Projection TV ●LCD TV Projection ●Projection TV ●LCD TV Projection ●Projection TV ●LCD TV	●16:9: Téléviseur à écran large (16:9)
Time Delay Si vous avez raccordé un écran au Plasma, ajustez cette valeur si vous notez un décalage entre le son et l'airg.	●0 ms ●20 ms ●40 ms ●60 ms ●80 ms ●100 ms

Video Out (AV/Component) Choisissez le format de signal videoo pour la sortie via la borne SCART (AV) et la borne Composantes.	● Video/YPbPr ● S-Video/YPbPr ● RGB/No Output
Still Mode Spécifiez le type d'image à afficher en mode de pause.	● Automatic ● Field: L'image n'est pas floue, mais la qualité d'image est inférieure. ● Frame: La qualité d'ensemble est élevé, mais l'image peut sembler floue.
NTSC Disc Output Choisissez la sortie PAL 60 ou NTSC lors de la lecture des disques NTSC (→ page 11, Systèmes videoo)	● PAL60: Un fois connecté à un téléviseur PAL. ● NTSC: Une fois connecté à un téléviseur NTSC.
Picture/Video Output Modifiez le signal videoo à émettre pour la JPEG, MPEG4 et videoo DivX si l'affiche des images n'est pas uniforme pendant la lecture.	● Automatic ● PAL ● NTSC/PAL60: La sortie dépendra du réglage “NTSC Disc Output” (→ ci-dessus).

Onglet "Audio"

Dynamic Range Compression	• Off • On: Ajuste le son pour le rendre plus net lorsqu'elle volume est peu élevé, en compressant la gamme dynamique qui sépare les niveaux inférieur et supérieur du son. Convient à l'écoute en fin de soitée. (Fonctionne uniquement avec Dolby Digital)
Speaker Settings (→ ci-dessous) Spécifiez le temps de retard pour les haut parleurs central et surround.	• Central: 0.0/1.0/2.0/3.0/4.0/5.0 ms • Surround (G/D): 0.0/5.0/10.0/15.0 ms

Onglet "Display"

Menu Language	• English • Français • Deutsch • Italiano • Espanol • Polski • Svenska • Nederlands
On-Screen Messages	• On • Off
Background during Play Sélectionnez l'image de fond au cours de la lecture JPEG, MPEG4 et video DivX.	• Black • Grey

Onglet "Others"

FL Dimmer Modifie la luminosité de l'afficheur de l'appareil.	• Bright • Dim • Auto: L'afficheur s'assombrit, mais il s'éclaire lorsque vous exécutez des commandes.
DivX Registration Affiche le code d'enregistrement de l'appareil.	Vous avez besoin de ce code d'enregistrement pour acheter et dire du contenu DivX video à la demande (VOD). (→ page 30, À propos du contenu DivX VOD)
QUICK SETUP	• Yes • No
Re-initialise Setting Rétablit toutes les valeurs par défaut des menus Setup (configuration).	• Yes: L'écran de saisie du mot de passer apparaît si "Ratings" (→ page 20) est définir. Veuillez saisir le même mot de passer. Lorsque "INIT" disparaît de l'afficheur, mettez l'appareil hors tension puis à nouveau sous tension. • No

Modification du temps de retard (Speaker Settings)

(S'applique à la lecture audio multicanal)

(Haut-parleurs central et surround uniquement)

Pour une écoute optimale du son à 5,1 canaux, toutes les enceintes, à l'exception de l'enceinte d'extrêmes-graves, doivent se trouver à une distance identique de la position d'écoute. Si vous devez placer le haut-parleur central ou les haut-parleurs surround plus près de la position d'écoute, ajustez le temps de retard pour compenser cette différence.

Position actuelle des enceintes

Position idéale des enceintes

a b C : Distance d'écoute principale

Dimensions approximatives de la pièce

Cercle de la distance d'écoute principale constante

Si la distance ⑧ ou ⑥ est inférieure à ⑨, consultez le tableau correspondant pour connaître la différence, puis effectuez le réglage recommandé.

a Haut parleur central		b Haut parleur surround
Différence (environ)	Réglage	Différence (environ)	Réglage
30 cm	1.0 ms	150 cm	5.0 ms
60 cm	2.0 ms	300 cm	10.0 ms
90 cm	3.0 ms	450 cm	15.0 ms
120 cm	4.0 ms
150 cm	5.0 ms

1. Appuyez sur [▲, ▼] pour sélectionner la case du temps de retard et appuyez sur [ENTER]. 2. Appuyez sur [▲, ▼] pour régler le temps de retard et appuyez sur [ENTER].

Temps de retard du canal surround

Pour terminer le réglage des enceintes

Appuyez sur [▲] pour sélectionner "Exit", puis appuyez sur [ENTER].

Lorsque vous modifiez le réglage du haut-parleur surround pour Dolby Digital, le réglage change également pour Dolby Pro Logic II. Par exemple, les réglages de MUSIC sont identiques à chaque mode de Dolby Digital.

Dolby Digital	Dolby Pro Logic II
	MUSIC	MOVIE
0 ms	0 ms	10 ms
5 ms	5 ms	15 ms
10 ms	10 ms	20 ms
15 ms	15 ms	25 ms

Préréglage automatique

Appareil principal

Vous pouvez mettre en mémoire jusqu'à 15 stations respectivement pour les bandes FM et AM.

1 Appuyez sur [INPUT SELECTOR] pour sélectionner "FM" ou "AM". 2 Appuyez sur [TUNE MODE] pour sélectionner "MANUAL".

À chaque pression sur la touche : MANUAL←→PRESET

3 Appuyez sur [v TUNING] pour faire l'accord sur la plus BASSE fréquence (FM: 87.50, AM: 522). 4 Appuyez de manière continue sur [MEMORY].

Relâchez la touche lorsque "FM AUTO" ou "AM AUTO" s'affiche.

Le tuner mémorise toutes les stations qu'il peut capter sur les canaux, par ordre croissant de fréquence.

• "SET OK" s'affiche une fois les stations mises en mémoire, et la radio s'accorde sur la dernière station préréglée.
• "ERROR" s'affiche si la mise en mémoire automatique des stations sur les canaux échoue. Mettez les stations en mémoire sur les canaux manuellement (→ droit).

Sélection des canaux préréglés

1 Appuyez sur [TUNER/BAND] pour sélectionner "FM" ou "AM". 2 Appuyez sur les touches numériques pour sélectionner le canal.

Vous pouvez également appuyer sur [∧ CH ∨].

Pour sélectionner un numéro à 2 chiffres

Exemple : 12 : [≥10] → [1] → [2]

Lorsqu'une émission diffusée en FM est captée.

Si le bruit est excessif sur la bande FM

Appareil principal

Appuyez sur [FM MODE] pour afficher "MONO".

Appuyez à nouveau sur [FM MODE] pour annuler le mode. Le mode est également annulé lorsque vous changez de fréquence.

Accord manuel

Appareil principal

1. Appuyez sur [INPUT SELECTOR] pour sélectionner "FM" ou "AM". 2. Appuyez sur [TUNE MODE] pour sélectionner "MANUAL". 3. Appuyez sur [v TUNING ∧] pour sélectionner la fréquence.

Pour lancer l'accord automatique, appuyez de manière continue sur [v TUNING] jusqu'à ce que la fréquence commence à défiler. Le défilement s'arrête lorsqu'une station est captée.

■ Mise en mémoire du canal

Vous pouvez mettre en mémoire jusqu'à 15 stations respectivement pour les bandes FM et AM.

1. Lors de l'écoute de l'émission de radio, appuyez sur [ENTER]. 2. Lorsque la fréquence et "P" clignotent sur l'écran, appuyez sur les touches numériques pour sélectionner un canal.

Vous pouvez également appuyer sur [CH v], puis sur [ENTER].

• Pour sélectionner un nombre à 2 chiffres

Exemple : 12:[≥ 10]→ [1]→ [2]

Si vous mettez en mémoire une nouvelle station sur un canal déjà occupé par une station, cette dernière est effacée de la mémoire.

Diffusion RDS

Cet appareil peut afficher les données de texte transmises par le système de données radio (RDS) disponible dans certaines régions. Si la station que vous écoutez diffuse des signaux RDS, “RDS” s'allume sur l'afficheur.

Appuyez sur [RDS] de l'appareil principal ou sur la touche [FUNCTIONS] de la télécommande pour afficher les données.

À chaque pression sur la touche :

PS (réglage d'usine) → PTY → Affichage de la fréquence

Affichages PTY
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

*M.O.R.M"=Musique grand public

Remarque

RDS II se peut que les affichages RDS ne soient pas disponibles si la réception est mauvaise.

Raccordement d'antennes en option

Utilisez des antennes extérieures si la réception radio est mauvaise.

• Déconnectez l'antenne lorsque vous n'utilisez pas l'appareil. N'utilisez pas d'antenne extérieure lorsqu'il y a un orage.

Antenne FM extérieure (utilisation d'une antenne de télévision)

• Déconnectez l'antenne FM intérieure. L'antenne doit être installée par un technicien qualifié.

Antenne AM extérieure

(Utilisation d'un fil à gaine plastique)

Faites courir un bout de fil à gaine plastique horizontalement le long d'une fenêtre ou de tout autre endroit pratique.

Remarque

• Le système de champ sonore qui suit n'a aucun effet lorsque le casque est raccordé. (Excluant la Commande de champ sonore)
• Avec certaines sources, il se peut que la qualité sonore diminue lorsque ces systèmes de champ sonore sont utilisés. Le cas échéant, désactivez le système de champ sonore activé.
• Si vous activez Super Surround, Dolby Pro Logic II est annulé, et inversement.
• Les fonctions suivantes peuvent être inopérantes selon l'enregistrement du disque.

Commande de champ sonore

Change la qualité sonore.

Appuyez sur [SFC].

À chaque pression sur la touche :

FLAT: Annuler (aucun effet n'est ajouté) (réglage d'usine).

HEAVY : confère plus de dynamisme à la musique rock.

CLEAR : clarifie les sons aigus.

SOFT : pour la musique d'ambiance.

DISCO : fait résonner le son pour vous donner l'impression d'être dans une discothèque.

LIVE : ajoute de la vie aux voix.

HALL : fait résonner le son pour vous donner l'impression d'être dans un hall.

Pour vérifier le réglage actuel

Appuyez sur [SFC].

Super Surround

Ajoute des effets surround au son stéréo.

Appuyez sur [SHIFT]+[SUPER SRND].

À chaque pression sur la touche :

MUSIC : ajoute des effets surround aux sources stéréo.

MOVIE : utilisez ce mode pour faire la lecture des films.

PARTY : vous obtiendrez un effet stéréo quelle que soit votre position d'écoute.

OFF : Annuler

• Vous pouvez ajuster le volume des haut-parleurs surround pour obtenir l'effet surround optimal (→ page 25, Ajustement du niveau des enceintes).
• Super Surround ne fonctionne pas lors de la lecture d'un DVD enregistré avec une source multi-canal.

Focalisation centrale

(Disques sur lesquels les dialogues sont enregistrés sur le canal central.)

Vous pouvez faire en sorte que le son du haut-parleur central semble provenir directement du téléviseur.

Appuyez sur [SHIFT]+[C.FOCUS].

[FOU5

À chaque pression sur la touche :

C FOCUS ON ↔ C FOCUS OFF

• Ne fonctionne pas lorsque le mode Super Surround est activé.
• Fonctionne également lorsque le mode Dolby Pro Logic II est activé.

Dolby Pro Logic II

SaufDivX

Dolby Pro Logic II est un décodeur évolué qui extrait 5 canaux surround (avant gauche, avant droit, central, surround gauche et surround droit) de toute source stéréo, que celle-ci ait été ou non codée en Dolby Surround.

Appuyez sur [DOPLII].

À chaque pression sur la touche :

MOVIE : Film enregistré en Dolby Surround.

• Ne fonctionne qu'en mode DVD/CD.
• "DII" s'allume lorsqu'un effet est produit.

Conversion des signaux multicanal sur 2 canaux

Lorsque nécessaire, vous pouvez convertir le signal de sortie sur 2 canaux.

Appuyez sur [SHIFT]+[MIX 2CH].

À chaque pression sur la touche :

MIX 2CH ON ↔ MIX 2CH OFF

Lorsque “D.MIX” clignote sur l'afficheur, cela signifie que le disque contient des signaux multicanal non convertibles vers le bas. DVD-A

SUPER SRIND H BASS

Amélioration des graves

Vous pouvez améliorer le son des basses fréquences de sorte que les basses puissent être entendues clairement, même si l'acoustique de la pièce n'est pas optimale. L'appareil sélectionne automatiquement le réglage le mieux adapté au type de source de lecture.

Appuyez sur [H.BASS].

HT845 HT885 H.BASS Cet indicateur s'allume sur l'appareil principal.

DVD-V RAM DVD-RW (VR)

H. BASS ON (réglage d'usine) ←→ H. BASS OFF. Lorsqu'une autre source est sélectionnée : H. BASS OFF (réglage d'usine) ←→ H. BASS ON.

Votre réglage est conservé et rappelé chaque fois que vous lisez le même type de source.

SUBWOOFER LEVEL

Niveau du subwoofer

Vous pouvez régler la quantité de graves. L'appareil sélectionne automatiquement le réglage adapté au type de source de lecture.

Appuyez sur [SUBWOOFER LEVEL].

DVD-V, RAM, DVD-RW (VR)

SUB W 4 (réglage d'usine) → SUB W 1 → SUB W 2 → SUB W 3

Lorsqu'une autre source est sélectionnée :

SUB W 2 (réglage d'usine) → SUB W 3 → SUB W 4 → SUB W 1

Votre réglage est conservé et rappelé chaque fois que vous lisez le même type de source.

Ajustement du niveau des enceintes

C'est une des façons d'obtenir les effets surround désirés.

Préparatifs

Appuyez sur [DVD/CD].

1. En cas d'arrêt et en l'absence d'affichage à l'écran, appuyez sur [SHIFT] + [TEST] pour émettre un signal de test.

L : Avant gauche

C : centrale

R : avant droit

RS : surround droit

LS : surround gauche

• Aucun signal de test n'est émis par le canal SW (subwoofer).

2 Appuyez sur [VOLUME, +] ou [-] pour régler le volume sur le niveau normalement utilisé pour l'écoute.

3 Appuyez sur [▲] (hausse) ou [▼] (baisse) pour ajuster le niveau pour chacune des enceintes.

C, RS, LS : -6 dB à +6 dB (L, R : seule la balance est réglable.) - Pour ajuster la balance des enceintes avant : pendant l'émission du signal de test, appuyez sur [▲, ▲]. - Ajustez le niveau de l'enceinte pour qu'il soit identique à celui des enceintes avant.

Pour arrêter le signal de test

Appuyez à nouveau sur [SHIFT] + [TEST].

Pour ajuster le niveau des enceintes pendant la lecture

(Efficace lors de la lecture en mode audio multicanal ou lorsque Dolby Pro Logic II ou Super Surround est activé.)

1 Appuyez sur [CH SELECT] pour sélectionner l'enceinte.

L → C → R → RS → LS → SW

SW : subwoofer

• L'ajustement du canal SW n'est possible que si le disque contient des signaux pour le canal du subwoofer.
• "SW" n'apparaît pas sur l'afficheur et ne peut pas être ajusté lorsque Dolby Pro Logic II est activé. "S" apparaît sur l'afficheur lorsque "MUSIC" ou "MOVIE" est sélectionné avec Super Surround (→ page 24). Dans ce cas, vous pouvez ajuster le niveau des deux haut-parleurs surround en même temps [▲, ▼].

S : -6 dB à +6 dB

2 Appuyez sur [▲] (hausse) ou [▼] (baisse) pour ajuster le niveau pour chacune des enceintes.

C, RS, LS, SW : -6 dB à +6 dB

(L, R : Seule la balance est réglable.)

Pour ajuster la balance des enceintes avant

Lorsque "L" ou "R" est sélectionné, appuyez sur [>, ].

L'illustration représente le modèle SC-HT535.

Commande du téléviseur et du magnétoscope

Vous pouvez utiliser la télécommande de cet appareil avec un téléviseur ou magnétoscope Panasonic. Raccordez le composant en vous référant à "Exemple de raccordement" (→ page 26).

Remarque

Avec certains modèles, il se peut que la télécommande ne fonctionne pas correctement.

Téléviseur

Préparatifs

Pointez la télécommande vers l'appareil et appuyez sur [TV] pour allumer la touche, puis pointez-la vers le téléviseur pour effectuer les opérations suivantes :

Mise sous/hors tension du téléviseur

Appuyez sur [OVAV SYSTEM].

Changement de mode d'entrée vidéo sur le téléviseur

Appuyez sur [TV/AV].

Changement de canal

Appuyez sur [CH ∧] ou [CH ∨].

Réglage du volume

Appuyez sur [TV VOL-] ou [TV VOL+].

Magnétoscope

Préparatifs

• Changez le mode d'entrée vidéo sur le téléviseur ("VIDEO 2" dans l'exemple).
• Pointez la télécommande vers l'appareil et appuyez sur [VCR] pour allumer la touche, puis pointez-la vers le magnétoscope pour effectuer les opérations suivantes :

Mise sous/hors tension du magnétoscope

Appuyez sur [OVAV SYSTEM].

Lecture, pause et arrêt

Appuyez sur [ ] (lecture), [11] ou [■].

Avance/recul rapide

Appuyez sur [] ou [].

Raccordement d'un lecteur de disque laser ou d'un tourne-disque

Raccordez un magnétoscope (→ page 26) et sélectionnez "VCR" comme source.

Nous recommandons l'utilisation d'un tourne-disque avec égaliseur phono intégré. Si votre lecteur ne possède pas d'égaliseur intégré, raccordez-le à un égaliseur séparé, puis à l'appareil.

Changement de code de télécommande

HT845 HT885

Cette télécommande peut également commander certaines autres marques de téléviseur et de magnétoscope. Changez le code pour commander ces composants (→ droite).

Pointez la télécommande vers le composant.

Tout en appuyant sur [TV] ou [VCR]

Appuyez sur les touches numériques pour saisir le premier chiffre, puis le second.

La télécommande émet le signal de mise sous/hors tension. S'il s'agit du bon code, le composant se met sous ou hors tension. Sinon, essayez avec un autre code.

Remarque

Après un changement de piles, les codes doivent être saisis à nouveau.

Commande de la platine à cassettes

(HT845 HT885)

Enregistrement sur la platine à cassettes

1. Appuyez sur [DVD/CD] pour sélectionner "DVD/CD".

ou

Appuyez sur [TUNER/BAND] pour sélectionner "FM" ou "AM".

2. Lancez l'enregistrement et la lecture.

Écoute de la platine à cassettes

Appuyez sur [AUX] pour sélectionner "AUX" comme source.

Liste des codes de téléviseur

PANASONIC: 01,29,30,31

AKAI: 07,11,28,36,37

ALBA: 05,11,12

BAUR: 32

BLAUPUNKT: 28,36

BRANDT: 26,41

Liste des codes de magnétoscope

PANASONIC: 01,29,30

Minuterie d'arrêt différé

Appuyez sur [SLEEP]

(HT845 HT885 [SHIFT] + [SLEEP]) pour sélectionner le temps (en minutes).

SLEEP 30 → SLEEP 60 → SLEEP 90 OFF ← SLEEP 120

Pour annuler la minuterie

Appuyez sur [SLEEP] (HT845 HT885 [SHIFT] + [SLEEP]) pour sélectionner "OFF".

Pour vérifier le temps restant

Appuyez de nouveau sur [SLEEP] (HT845 HT885 [SHIFT] + [SLEEP]).

Pour modifier le réglage

Reprenez la procédure du début.

Mise en sourdine

Appuyez sur [MUTING].

"MUTING" clignote sur l'afficheur de l'appareil.

Pour annuler

• Appuyez de nouveau sur [MUTING] ou baissez le volume au minimum (- - dB), puis augmentez-le de nouveau jusqu'au niveau désiré.
• La mise en sourdine est annulée lorsque vous commutez l'appareil en mode d'attente.

Utilisation du casque

Appareil principal

1. Baissez le volume et raccordez le casque (non fourni).

Type de fiche de casque : 3,5 mm stéréo

2. Ajustez le volume du casque avec [VOLUME].

L'audio commute automatiquement en stéréo (2 canaux).

Remarque

Évitez l'écoute sur des périodes prolongées, pour éviter tout dommage à l'ouïe.

Fixation murale

Vous pouvez également fixer les enceintes sur un mur.

1. Insérez une vis (non fournie) dans un mur. 2. Installez solidement l'enceinte sur la (les) vis de sorte qu'elles se trouvent bien insérées dans chaque orifice.

Le mur ou le pilier sur lequel vous installerez les enceintes doit pouvoir supporter 10 kg par vis. Pour fixer les enceintes à un mur, demandez les conseils d'un entrepreneur en habitation qualifié. Vous risquez d'endommager le mur et les enceintes si ces dernières ne sont pas correctement fixées. - Pour installer les enceintes avant (ou surround [HT885]) sur les murs, l'utilisation de câbles d'enceinte en option est recommandée. (Vous pouvez également utiliser les câbles d'enceinte fournis avec ce système.)

HT845 (Enceintes avant uniquement) HT885 (Enceintes avant et haut-parleurs surround)

• Si vous montez les enceintes avant ou haut-parleurs surround sur un mur, nous recommandons d'utiliser un cordon (non fourni) pour éviter qu'elles ne tombent (→ page 5).

Exemple :

Haut-parleurs surround HT535

Haut-parleur central

Enceintes avant HT845

Enceintes avant et haut-parleurs surround HT885

Dans cette position, l'enceinte risque probablement de tomber si elle est déplacée vers la gauche ou la droite.

Déplacez l'enceinte de sorte que la vis se trouve dans cette position.

■ Mise en place des supports d'enceinte (non fournis)

(Sauf HT535, HT845 Enceintes avant, HT885 Enceintes avant et haut-parleurs surround)

Avant d'acheter les supports, assurez-vous qu'ils remplissent les conditions suivantes.

Notez le diamètre et la longueur nécessaires pour les vis, ainsi que la distance entre les vis indiquée sur le schéma.

• Les supports doivent pouvoir supporter plus de 10 kg.
• Les supports doivent demeurer stables même lorsque les enceintes sont installées en position élevée.

Exemple :

Haut-parleurs surround HT535

À propos du contenu DivX VOD

Le contenu DivX Video-on-Demand (VOD) est codé pour assurer la protection des droits d'auteur. Pour lire du contenu DivX VOD sur cet appareil, vous devez préalablement l'enregistrer.

Suivez les instructions en ligne pour acheter du contenu DivX VOD afin de saisir le code d'enregistrement de l'appareil et l'enregistrer. Pour plus d'informations sur DivX VOD, visitez le site www.divx.com/vod.

Afficher le code d'enregistrement de l'appareil

(→ page 21, "DivX Registration" dans l'onglet "Others")

• Il est conseillé de noter ce code afin de le consulter ultérieurement.
• Après la première lecture d'un contenu DivX VOD, un autre code d'enregistrement s'affiche dans "DivX Registration". N'utilisez pas ce code d'enregistrement pour acheter du contenu DivX VOD. Si vous utilisez ce code pour acheter du contenu DivX VOD, et si vous lisez ce contenu sur cet appareil, vous ne pourrez plus lire le contenu acheté à l'aide du code précédent.
• Si vous achetez du contenu DivX VOD à l'aide d'un code d'enregistrement différent de celui de cet appareil, vous ne pourrez pas lire ce contenu. ("Authorization Error" s'affiche.)

À propos du contenu DivX qui ne peut être lu qu'un certain nombre de fois

Certains contenus DivX VOD ne peuvent être lus qu'un certain nombre de fois. Au cours de la lecture de ce type de contenu, le nombre de lectures restantes est affiché. Vous ne pouvez plus lire ce contenu lorsque le nombre de lectures restantes est égal à zéro. ("Rented Movie Expired" s'affiche.)

Lors de la lecture de ce contenu

• Le nombre de lectures restantes est diminué d'un point si vous mettez l'appareil hors tension ou appuyez sur [SHIFT] + [SETUP], si vous appuyez sur [■] (appuyez sur [■] pour interrompre la lecture), ou si vous appuyez sur [↓▲, ▷▶] ou [▲▼, ▷▶] etc. et atteignez un autre contenu ou le début du contenu en cours de lecture.
• Les fonctions de reprise (→ page 13, Arrêt) et Marker (→ page 19, Play Menu) ne fonctionnent pas.

Manipulation du disque

Pour nettoyer les disques

Passez un chiffon humide, puis essuyez avec un chiffon sec.

■ Précautions à prendre pour manipuler les disques

• Ne fixez ni étiquettes ni autocollants aux disques (cela risquerait de faire gondoler le disque et de le rendre inutilisable).
• Évitez d'écrire sur la face imprimée du disque avec un stylo à bille ou tout autre instrument d'écriture. N'utilisez aucun solvant, tel que vaporisateur de nettoyant à disque, benzine, diluant, liquide de protection antistatique, etc. N'utilisez pas de protecteurs ou de caches antirayures.
• N'utilisez pas les disques suivants
• Disques dont les autocollants ou étiquettes retirés ont laissé un morceau d'adhésif exposé (comme sur les disques loués, etc.).
• Disques très gondolés ou fissurés.
• Disques de forme irrégulière, comme ceux en forme de cœur.

Glossaire

Décodeur

Un décodeur ramène les signaux audio codés des disques DVD à leur forme normale. Cette opération est appelée décodage.

DivX

Format de compression vidéo développé par DivXNetworks, Inc. qui compresse les fichiers vidéo sans perte importante de qualité vidéo.

Dolby Digital

Procédé de codage de signaux numériques mis au point par Dolby Laboratories. Le signal audio stéréo (2 canaux) mis à part, ces signaux peuvent aussi être de type audio multi-canaux. Grâce à ce procédé, une grande quantité d'informations audio peut être enregistrée sur un seul disque.

DTS (Digital Theater Systems)

Ce système surround est utilisé dans de nombreuses salles de cinéma, aux quatre coins du globe. Il offre une bonne séparation des canaux, rendant possible des effets sonores réalistes.

Gamme dynamique

La gamme dynamique est la différence entre le plus bas niveau de son pouvant être perçu au-dessus du bruit de l'équipement et le plus haut niveau de son avant qu'une distorsion ne se produise.

Image fixe et trame fixe

Les images animées des films sont obtenues par assemblage d'images fixes. Environ 30 images sont affichées par seconde.

Une image est composée de deux trames. Un téléviseur ordinaire affiche ces trames l'une après l'autre pour créer des images.

Une image fixe est affichée lorsque vous mettez un film sur pause. Une image fixe est composée de deux trames alternées, si bien que l'image peut paraître floue, mais la qualité générale est élevée.

Une trame fixe n'est pas floue, mais elle ne comporte que la moitié des informations d'une image fixe, de sorte que la qualité d'image est inférieure.

I/P/B

MPEG 2, le standard de compression vidéo adopté pour le DVD-Vidéo, code les images vidéo en utilisant les trois types d'image suivants.

I : Image intra

Cette image offre la meilleure qualité d'image et c'est donc celle que vous devez utiliser pour le réglage de l'image.

P : Image prédite

Cette image est calculée d'après les images I ou P qui la précèdent.

B : Image prédite bidirectionnelle

Cette image est calculée d'après les images I et P qui la précèdent et la suivent, et c'est donc celle qui comporte le moins d'informations.

PCM linéaire (modulation par impulsions codées)

Il s'agit de signaux numériques non compressés, similaires à ceux des CD.

MPEG4

Système de compression principalement utilisé pour les appareils mobiles et les réseaux, qui permet un enregistrement hautement efficace à un faible débit binaire.

Commande de lecture (PBC ou Playback Control)

Si un Video CD est doté de la fonction de commande de lecture, vous pouvez sélectionner des scènes et des informations à l'aide des menus.

Fréquence d'échantillonnage

L'échantillonnage désigne la conversion en chiffres (codage numérique) de hauteurs d'ondes sonores (signal analogique) capturées à intervalles données. La fréquence d'échantillonnage désigne le nombre d'échantillons capturés par seconde, de sorte que plus ce nombre est élevé, plus la reproduction du son est fidèle à l'original.

Entretien

Nettoyez cet appareil avec un chiffon doux et sec.

• N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet appareil.
• Avant d'utiliser un chiffon imprégné chimiquement, lisez attentivement les instructions qui l'accompagnent.

N'utilisez aucun des produits de nettoyage de lentille laser disponibles actuellement sur le marché. Cela risque d'entraîner des dysfonctionnements. (Le nettoyage de la lentille de lecture n'est généralement pas nécessaire bien que cela dépende de l'environnement d'utilisation.)

Avant de déplacer l'appareil, assurez-vous que le tiroir de disque est vide.

Sinon, vous risquez d'endommager gravement le disque et l'appareil.

Abkhaze:	6566	Estonien:	6984	Lingala:	7678	Sindhi:	8368
Afar:	6565	Fidjien:	7074	Lituanien:	7684	Slovaque:	8375
Afrikaans:	6570	Finnois:	7073	Macédonien:	7775	Slovène:	8376
Albanais:	8381	François:	7082	Malais:	7783	Somali:	8379
Allemand:	6869	Frison:	7089	Malayalam:	7776	Souahéli:	8387
Amharique:	6577	Féroïen:	7079	Malgache:	7771	Soudanais:	8385
Anglais:	6978	Galicien:	7176	Maltais:	7784	Suédois:	8386
Arabe:	6582	Gallois:	6789	Maori:	7773	Tadjik:	8471
Arménien:	7289	Gaélique écossais:	7168	Marathe:	7782	Tagal:	8476
Assamais:	6583	Grec:	6976	Moldave:	7779	Tamoul:	8465
Aymara:	6589	Groenlandais:	7576	Mongol:	7778	Tatar:	8484
Azerbaïdjanais:	6590	Guarani:	7178	Nauri:	7865	Tchèque:	6783
Bachkir:	6665	Gujrati:	7185	Norvégien:	7879	Telugu:	8469
Basque:	6985	Géorgien:	7565	Néerlandais:	7876	Thaï:	8472
Bengali, bangla:	6678	Haoussa:	7265	Népalais:	7869	Tibétain:	6679
Bhoutani:	6890	Hindi:	7273	Oriya:	7982	Tigrigna:	8473
Bihari:	6672	Hongrois:	7285	Ourdou:	8582	Tonga:	8479
Birman:	7789	Hébreu:	7387	Ouzbek:	8590	Turc:	8482
Biélorusse:	6669	Indonésien:	7378	Pachto, pachtou:	8083	Turkmene:	8475
Breton:	6682	Interlingua:	7365	Pendjabi:	8065	Twi:	8487
Bulgare:	6671	Irlandais:	7165	Persan:	7065	Ukrainien:	8575
Cachemirien:	7583	Islandais:	7383	Polonais:	8076	Vietnamien:	8673
Cambodgien:	7577	Italien:	7384	Portugais:	8084	Volapük:	8679
Catalan:	6765	Japonais:	7465	Quéchua:	8185	Wolof:	8779
Chinois:	9072	Javanais:	7487	Rhéto-roman:	8277	Xhosa:	8872
Cingalais:	8373	Kannada:	7578	Roumain:	8279	Yiddish:	7473
Corse:	6779	Kazakh:	7575	Russe:	8285	Yorubaa:	8979
Coréen:	7579	Kirghiz:	7589	Samoan:	8377	Zoulou:	9085
Croate:	7282	Kurde:	7585	Sanscrit:	8365
Danois:	6865	Laotien:	7679	Serbe:	8382
Espagnol:	6983	Latin:	7665	Serbo-croate:	8372
Espéranto:	6979	Lette, letton:	7686	Shona:	8378

Windows Media et le logo Windows sont des marques déposées de Microsoft Corporation pour les États-Unis et/ou les autres pays.

WMA est un format de compression mis au point par Microsoft Corporation. La qualité sonore est identique à celle du MP3 mais les fichiers sont de plus petite taille.

HighMAT™ et le logo HighMAT sont des marques de commerce ou des marques de commerce déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Fabriqué sous licence de Dolby Laboratories. "Dolby", "Pro Logic" et le symbole double D sont des marques de commerce de Dolby Laboratories.

"DTS" et "DTS Digital Surround" sont des marques déposées de Digital Theater Systems, Inc.

Ce produit utilise une technologie de protection des droits d'auteur couverte par des brevets américains et d'autres droits de propriété intellectuelle de Macrovision Corporation et d'autres détenteurs de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation. Elle n'est destinée qu'à une utilisation domestique ou à d'autres visualisations limitées sauf autorisation contraire de Macrovision Corporation. L'analyse par rétrotechnique et le désossage sont interdits.

MPEG Couche audio 3 est une technologie de décodage brevetée par Fraunhofer IIS et Thomson multimédia.

HDCD®, High Definition Compatible Digital® et Pacific Microsonics™ sont des marques déposées de Pacific Microsonics, Inc. aux États-Unis ou dans d'autres pays.

Le système HDCD est fabriqué sous licence de Pacific Microsonics, Inc. Ce produit est couvert par un ou plusieurs des brevets suivants : n° 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531 aux États-Unis, et n° 669 114 en Australie. D'autres demandes de brevet sont en instance.

Ce produit est commercialisé conformément à la licence MPEG-4 Patent Systems Portfolio License pour une utilisation personnelle et non commerciale par un consommateur, pour (i) coder du contenu vidéo conformément à la norme MPEG-4 Visual ("MPEG-4 Video") et/ou (ii) décoder du contenu vidéo MPEG-4 encodé par un consommateur dans le cadre d'une activité personnelle et non commerciale et/ou obtenu par le biais d'un fournisseur vidéo agréé par MPEG LA pour fournir du contenu vidéo MPEG-4. Aucune licence n'est octroyée ou n'implique une autre utilisation. Les informations complémentaires sur les utilisations promotionnelles, internes ou commerciales et sur la concession de licence sont disponibles auprès de MPEG LA, LLC. Voir http://www.mpegl.com.

Produit DivX CertifiedTM.

Compatibilité en lecture avec les gravures vidéo du DivX©5, DivX©4, DivX©3, DivX©VOD (en conformité avec les exigences techniques de DivX CertifiedTM).

DivX, DivX Certified, et les logos associés, sont des marques déposées de DivXNetworks, Inc. et sont utilisés sous licence.

SECTION AMPLIFICATEUR

HT535

Puissance de sortie RMS : Dolby Digital Mode

Canal avant	55 W par canal (6 Ω), 1 kHz, distortion harmonique totale 10 %
Canal surround	55 W par canal (6 Ω), 1 kHz, distortion harmonique totale 10 %
Canal central	160 W par canal (6 Ω), 1 kHz, distortion harmonique totale 10 %
Canal du subwoofer	220 W par canal (4 Ω), 100 Hz, distortion harmonique totale 10 %
Puisance RMS totale en mode Dolby Digital		600 W
Puisance de sortie DIN : Dolby Digital Mode
Canal avant	40 W par canal (6 Ω), 1 kHz, distortion harmonique totale 1 %
Canal surround	40 W par canal (6 Ω), 1 kHz, distortion harmonique totale 1 %
Canal central	120 W par canal (6 Ω), 1 kHz, distortion harmonique totale 1 %
Canal du subwoofer	150 W par canal (4 Ω), 100 Hz, distortion harmonique totale 1 %
Puisance totale DIN en mode Dolby Digital		430 W

HT845

Puissance de sortie RMS : Dolby Digital Mode

Canal avant	70 W par canal (4 Ω), 1 kHz, distortion harmonique totale 10 %
Canal surround	70 W par canal (4 Ω), 1 kHz, distortion harmonique totale 10 %
Canal central	260 W par canal (4 Ω), 1 kHz, distortion harmonique totale 10 %
Canal du subwoofer	260 W par canal (4 Ω), 100 Hz, distortion harmonique totale 10 %
Puisance RMS totale en mode Dolby Digital		800 W
Puisance de sortie DIN : Dolby Digital Mode
Canal avant	45 W par canal (4 Ω), 1 kHz, distortion harmonique totale 1 %
Canal surround	50 W par canal (4 Ω), 1 kHz, distortion harmonique totale 1 %
Canal central	165 W par canal (4 Ω), 1 kHz, distortion harmonique totale 1 %
Canal du subwoofer	160 W par canal (4 Ω), 100 Hz, distortion harmonique totale 1 %
Puisance totale DIN en mode Dolby Digital		515 W

HT885

Puissance de sortie RMS : Dolby Digital Mode

Canal avant	170 W par canal (6 Ω), 1 kHz, distortion harmonique totale 10 %
Canal surround	70 W par canal (4 Ω), 1 kHz, distortion harmonique totale 10 %
Canal central	260 W par canal (4 Ω), 1 kHz, distortion harmonique totale 10 %
Canal du subwoofer	260 W par canal (4 Ω), 100 Hz, distortion harmonique totale 10 %
Puisance RMS totale en mode Dolby Digital
Puisance de sortie DIN : Dolby Digital Mode
Canal avant	140 W par canal (6 Ω), 1 kHz, distortion harmonique totale 1 %
Canal surround	55 W par canal (4 Ω), 1 kHz, distortion harmonique totale 1 %
Canal central	180 W par canal (4 Ω), 1 kHz, distortion harmonique totale 1 %
Canal du subwoofer	180 W par canal (4 Ω), 100 Hz, distortion harmonique totale 1 %
Puisance totale DIN en mode Dolby Digital
	750 W

SECTION TUNER FM/AM, BORNES

Stations mémorisées : 15 stations FM

15 stations AM/MW

Modulation de fréquence (FM)

Plage de fréquences	87,50-108,00 MHz (par pas de 50 kHz)
Sensibilité	1,5 μV (IHF)
Rapport S/B 26 dB	1,2 μV
Bornes d'antenne	75 Ω (asymétrique)

Modulation d'amplitude (AM/MW)

Plage de fréquences	522-1629 kHz (par pas de 9 kHz)
Sensibilité AM, rapport S/B 20 dB à 999 kHz	560 μV/m

Prise casque

Borne

Prise stéréo, 3,5 mm

SECTION DISQUES

Disques pris en charge (8 ou 12 cm)

(1) DVD (DVD-Vidéo, DVD-Audio, DivX*1,2) (2) DVD-RAM (DVD-VR, JPEG 2,3, MPEG4 2,4, DivX 1,2) (3) DVD-R (DVD-Vidéo, DivX*1,2) (4) DVD-RW (DVD-Vidéo, DVD-VR, DivX*1.2) (5) +R / +RW (Vidéo) (6) CD, CD-R/RW [CD-DA, Video-CD, SVCD 5, MP3 2,6, WMA 2,7, JPEG 2,3, MPEG4 2,4, DivX 1,2, HighMAT Niveau 2 (Audio et Image)] *1 DivX 3.11, 4.x, 5.x GMC (Global Motion Compensation) non pris en charge. *2 Somme maximale combinée d'éléments audio, images et vidéo et de groupes dont la reconnaissance est possible : 4000 éléments audio, images et vidéo, et 400 groupes. *3 Fichiers Exif Ver 2.1 JPEG Baseline. Résolution d'image : de 160 × 120 à 6144 × 4096 pixels (sous-échantillonnage 4:2:2 ou 4:2:0). *4 Données MPEG4 enregistrées avec plusieurs caméscopes SD et enregistreurs DVD vidéo Panasonic conformes aux spécifications SD VIDEO (norme ASF)/MPEG4 (Simple Profile) du système vidéo/audio G.726. *5 Conforme à la norme IEC62107. *6 MPEG-1 Layer 3, MPEG-2 Layer 3. *7 Windows Media Audio Ver.9.0 L3. Incompatible avec Multiple Bit Rate (MBR).

Capteur

Longueur d'onde CD : 785 nm

DVD : 662 nm

Puissance laser : CLASSE 2/CLASSE 3A

Sortie audio (disque)

Nombre de canaux 5.1ch (FL, FR, C, SL, SR, SW)

HT845 HT885 Performance audio

(1) Réponse en fréquence

DVD (audio linéaire) 10 Hz-22 kHz (échantillonnage à 48 kHz) 10 Hz-44 kHz (échantillonnage à 96 kHz) DVD-Audio 10 Hz-88 kHz (échantillonnage à 192 kHz) CD-Audio 10 Hz-20 kHz

(2) Rapport S/B

CD-Audio 95 dB

(3) Gamme dynamique

DVD (audio linéaire) 95 dB CD-Audio 93 dB

(4) Distorsion harmonique totale

• CD-Audio 0,005 %

SECTION VIDÉO

Système vidéo

Systèmes de signaux PAL625/50, PAL525/60, NTSC

Sortie vidéo composite

Niveau de sortie 1 V c-à-c (75 Ω)

Borne Prise à broche (1 système)

Prise péritel (1 système)

Sortie S-vidéo

Niveau de sortie Y 1 V c-à-c (75 Ω)

Niveau de sortie C PAL; 0,3 V c-à-c (75 Ω)

NTSC; 0,286 V c-à-c (75 Ω)

Borne Borne S (1 système)

Prise péritel (1 système)

Sortie vidéo composante

[NTSC : 525 (480) p/525 (480) i, PAL: 625 (576) p/625 (576) i]

Niveau de sortie Y 1 V c-à-c (75 Ω) Niveau de sortie PB 0,7 V c-à-c (75 Ω) Niveau de sortie PR 0,7 V c-à-c (75 Ω) Borne Prise à broche (Y: vert, PB : bleu, PR : rouge) (1 système)

Sortie vidéo RGB

Niveau de sortie R 0,7 V c-à-c (75 Ω) Niveau de sortie G 0,7 V c-à-c (75 Ω) Niveau de sortie B 0,7 V c-à-c (75 Ω) Borne Prise péritel (1 système)

SECTION ENCEINTES

HT535 Enceintes avant SB-FS535

Type 2 voies, système 2 enceintes (Bass reflex)

Enceinte(s) Impédance 6 Ω

1. Gamme étendue à cône de 6,5 cm
2. Super tweeter type piézo

Puissance d'entrée (IEC) 55 W (Max)

Niveau de pression sonore 80 dB/W (1,0 m)

Fréquence de recouvrement 10 kHz

Plage de fréquences 80 Hz-22 kHz (-16 dB)

95 Hz-20 kHz (-10 dB)

Dimensions (L×H×P)

218 mm×1080 mm (max)/984 mm (min)×243 mm

Poids 2,6 kg

HT535 Haut-parleurs surround SB-FS536

Type 1 voie, système 1 enceinte (Bass reflex)

Enceinte(s) Impédance 6 Ω

Gamme étendue à cône de 6,5 cm

Puissance d'entrée (IEC) 55 W (Max)

Niveau de pression sonore 80 dB/W (1,0 m)

Plage de fréquences 88 Hz-25 kHz (-16 dB)

100 Hz-22 kHz (-10 dB)

Dimensions (L×H×P) 90 mm×193 mm×102 mm

Poids 0,7 kg

HT535 Haut-parleur central SB-PC535

Type 2 voies, système 3 enceintes (Bass reflex)

Enceinte(s) Impédance 6 Ω

1. Gamme étendue à cône de 6,5 cm
2. Gamme étendue à cône de 6,5 cm
3. Super tweeter type piézo

Puissance d'entrée (IEC) 160 W (Max)

Niveau de pression sonore 83 dB/W (1,0 m)

Fréquence de recouvrement 10 kHz

Plage de fréquences 103 Hz-25 kHz (-16 dB)

116 Hz-22 kHz (-10 dB)

HT535 Enceinte d'extrêmes-graves avec amplificateur SB-WA535

Type 1 voie, système 2 enceintes (Bass reflex)

Enceinte(s)

1. Woofer à cône de 13 cm

2. Woofer à cône de 13 cm

Niveau de pression sonore 80 dB/W (1,0 m)

Plage de fréquences 40 Hz-220 Hz (-16 dB)

45 Hz-180 Hz (-10 dB)

Dimensions (L×H×P) 201,5 mm×368,2 mm×491,5 mm

Poids 11,3 kg

HT845 Enceintes avant SB-FS840

Type 2 voies, système 2 enceintes (Bass reflex)

Enceinte(s) Impédance 4 Ω

1.Woofer a cone de 8 cm

1. Tuiteur a cone de 6 cm

Puisance d'entree (IEC) 70 W (Max)

Niveau de pression sonore 81 dB/W (1,0 m)

Fréquence de recouvrement 7 kHz

Plage de fréquences 78 Hz-45 kHz (-16 dB)

Dimensions (L×H×P) 260 mm×1234 mm×270 mm

Poids 3,92 kg

Haut parleurs surround SB-FS841

Type 2 voies, système 2 enceintes (Bass reflex)

Enceinte(s) Impédance 4 Ω

1. Woofer à cône de 8 cm

1. Tweeter à cône de 6 cm

Puissance d'entrée (IEC) 70 W (Max)

Niveau de pression sonore 80 dB/W (1,0 m)

Fréquence de recouvrement 5 kHz

Plage de fréquences 70 Hz-45 kHz (-16 dB)

85 Hz-35 kHz (-10 dB)

Type 2 voies, système 3 enceintes (Bass reflex)

Enceinte(s) Impédance 4 Ω

1. Woofer à cône de 6,5 cm

2. Woofer à cône de 6,5 cm

1. Tweeter à cône de 6 cm

Puissance d'entrée (IEC) 260 W*8 (Max)

Niveau de pression sonore : 82 dB/W (1,0 m)

Fréquence de recouvrement : 5 kHz

Plage de fréquences : 110 Hz - 45 kHz (-16 dB)

140 Hz - 35 kHz (-10 dB)

HT845 Enceinte d'extrêmes-graves avec amplificateur SB-WA845

Type : 1 voie, système 2 enceintes (Bass reflex)

Enceinte(s)

1. Woofer à cône de 13 cm

2. Woofer à cône de 13 cm

Niveau de pression sonore : 80 dB/W (1,0 m)

Plage de fréquences : 40 Hz - 220 Hz (-16 dB)

45 Hz - 180 Hz (-10 dB)

Dimensions (L × H × P) : 201,5 mm × 368,2 mm × 491,5 mm

Poids : 11,3 kg

HT885 Enceintes avant SB-FS930

Type 2 voies, système 3 enceintes (Bass reflex)

Enceinte(s) Impédance 6 Ω

1. Woofer à cône de 8 cm

2. Woofer à cône de 8 cm

1. Tweeter à dôme annulaire de 6 cm

Puissance d'entrée (IEC) 170 W*8 (Max)

Niveau de pression sonore 84 dB/W (1,0 m)

Fréquence de recouvrement 7 kHz

Plage de fréquences 75 Hz-50 kHz (-16 dB)

90 Hz-45 kHz (-10 dB)

Dimensions (L×H×P) 260 mm×1234 mm×270 mm

Poids 4,35 kg

HT885 Haut-parleurs surround SB-FS880

Type 2 voies, système 2 enceintes (Bass reflex)

Enceinte(s) Impédance 4 Ω

1. Woofer à cône de 8 cm

à dôme annulaire de 6 cm

Puissance d'entrée (IEC) 70 W (Max)

Niveau de pression sonore 81 dB/W (1,0 m)

Fréquence de recouvrement 7 kHz

Plage de fréquences 78 Hz-50 kHz (-16 dB)

90 Hz-45 kHz (-10 dB)

Dimensions (L×H×P) 260 mm×1234 mm×270 mm

Poids 3,92 kg

HT885 Haut-parleur central SB-PC930

Type 2 voies, système 3 enceintes (Bass reflex)

Enceinte(s) Impédance 4 Ω

1. Woofer à cône de 6,5 cm

2. Woofer à cône de 6,5 cm

1. Tweeter à dôme annulaire de 6 cm

Puissance d'entrée (IEC) 260 W*8 (Max)

Niveau de pression sonore 82 dB/W (1,0 m)

Fréquence de recouvrement 5 kHz

Plage de fréquences 110 Hz-50 kHz (-16 dB)

140 Hz-45 kHz (-10 dB)

Dimensions (L×H×P) 320 mm×88 mm×96 mm

Poids 1,36 kg

HT885 Enceinte d'extrêmes-graves avec amplificateur SB-WA885

Type 1 voie, système 2 enceintes (Bass reflex)

Enceinte(s)

1. Woofer à cône de 15 cm

2. Woofer à cône de 15 cm

Niveau de pression sonore 84 dB/W (1,0 m)

Plage de fréquences 34 Hz-220 Hz (-16 dB)

38 Hz-190 Hz (-10 dB)

Dimensions (L×H×P) 202 mm × 410 mm × 500 mm

Poids 13,7 kg

GÉNÉRALES

Alimentation 230 Vca, 50 Hz

Plage de température de fonctionnement +5 °C à +35 °C

Plage d'humidité de fonctionnement

5 % à 90 % HR (sans condensation)

Consommation en mode d'attente

environ 0,7 W

8 Spécification avec un amplificateur équipé d'un filtre coupe-bas

Remarque

1. Les spécifications sont sujettes à modification sans préavis.

Les poids et dimensions sont approximatifs.

1. La distorsion harmonique totale est calculée avec un analyseur de spectre numérique.

Avant de faire une demande de réparation, veuillez vérifier les points suivants. En cas de doute concernant l'un ou l'autre des points à vérifier ou si les solutions proposées dans le tableau ne permettent pas de régler le problème, veuillez contacter votre revendeur pour obtenir des instructions.

Alimentation Page

Pas d'alimentation.	• Insérez à fond le cordon d'alimentation et le cable système.	9
L'appareil se commute automatiquement en mode d'attente.	• La minutes d'accès fonctionnait et a atteint la limite définie.	28

Fonction qui ne répond pas ou est inopérante

Pas de réponse lorsque vous appuyez sur un bouton quel qu'il soit.	• Cet apparéil ne peut pas dire les disques autres que ceux figurant pas dans leprésent mode d'emploi. • Il se peut que l' apparéil ne fonctionne pas bien à cause de la foudre, de l'électricité statique ou d'unquel autre facteur externe. Mettez l' apparéil hors tension puis à nouveau sous tension. Autrement, mettez l' apparéil hors tension, débranchez le cordon d'alimentation puis rebranchez-le. • De la condensation s'est formée : Attendez 1 ou 2 heures pour la laisser s'évaporer.	11 —
Pas de réponse lorsque vous appuyez sur les touches de la télécommande.	• Assurez-vous que les piles sont bien installées. • Les piles sont écuisées. Remplacez-les par des nuves. • Pointez la télécommande vers le captein de signal de télécommande pour exécuter les commandes.	9 9 10
Pas d'image ni de son.	• Vérifiez le raccordement video ou audio. • Vérifiez l'alimentation ou le réglage d'entrée sur l' apparéil raccordé. • Assurez-vous que le disque n'est pas vierge.	4,5,7, 8,26 — —
Vouves avoir oublé votre mot de passer pour la protection parentale. Rétablossez tous les prérégliages d'usine sur l' apparéil.	• En mode d'arrêt et avec "DVD/CD" comme source, appuyez de manière continue sur la touche [■] de l' apparéil principal et sur la touche [≥10] de la télécommande jusqu'à ce que "Initialisé" disparaisse de l'écran du télévisuer. Éteignez puis rallumez l' apparéil. Tous les régliages d'usine sont alors rétablis.	—

Opération spécifique indésirable ou inattendue

Le lancement de la lecture est retardé.	• La lecture peutmettre un certain temps à commencer lorsqu'une piste MP3 contient des données d'image fixe. Le temps de lecture affiché n'est pas exact, même une fois la lecture de la pisteCOMMENCE. Cela est normal. • Cela est normal sur du contenu video DivX.	— —
Les dossiers qui se trouvent au-delà de la huitière couche de l'arborescence d'un disque de données ne s'afficient pas correctement. WMA MP3 JPEG MPEG4 DivX	• Les dossiers qui se trouvent au-delà de la huitière couche de l'arborescence sont affichés en tant que huitière couche.	—
Un écran de menu apparaît pendant le saut ou la recherche. VCD	• Cela est normal avec les Vidéo CD.	—
Le menu de commande de lecture ne s'affiche pas. VCD avec la commande de lecture	• Appuyez deux fois sur [■] puis appuyez sur [▶] (lire).	—
Les fonctions de lecture programmée et de lecture aléatoire sont inopérantes. DVD-V	• Ces fonctions sont inopérantes avec certains disques DVD-Video.	—
Les éléments programmés ne sont pas lus. DVD-V	• La lecture de certains éléments n'est pas possible même si vous les avez programmes.	—
Le menu à l'écran indique “2” comme option de piste son lorsque vous appuyez sur [AUDIO] mais l'audio ne change pas. DVD-A	• Mème si aucune seconde piste son n'est enregistrée, deux chiffres sont normalement affichés.	—
La lecture ne commence pas.	• Cet apparil ne lit peut-être pas des fichiers WMA et MPEG4 contenant des données d'image fixe. • Lors de la lecture de contenu DivX VOD, reportez-vous à la page d'accueil du site sur lequel vous avez acquis le contenu DivX VOD. (Exemple: www.divx.com/vod) DivX • Si un disque contient des données CD-DA et d'autres formats, la lecture correcte risque de ne pas être possible.	— — —
La lecture recommence au début de la piste lorsque la piste son est modifiée. DVD-A	• Cela est normal sur un DVD-Audio.	—
Les scènes sont sautées par intermittence. RAM DVD-RW(VR) DVD-V	• Si vous modifiez les réglages de volume ou de champ/qualité sonore pendant ADVANCED DISC REVIEW, la fonction continue sans affichage à l'écran. Appuyez de nouveau sur [ADVANCED DISC REVIEW] pour annuler la fonction.	14

Sous-titre

La position des sous-titres est incorrecte.	●Réglez la position. ("Subtitle Position" dans Display Menu)	19
Pas de sous-titres.	●Affichez les sous-titres. ●Les sous-titres peuvent ne pas s'afficher selon le disque. DivX	15 —

Marker

Impossible d'ajouter des marqueurs.

●Vous ne pouvez pas ajouter des marqueurs. RAM DVD-RW (VR)●Si le temps de lecture écoulé du disque n'apparait pas sur l'afficheur de l'appareil, il n'est pas possible d'insérer des marqueurs.

— —

A-B Repeat

Le point B est spécifique automatiquement.	●Lorsque la fin d'un élément est atteinte, elle est interprétable comme le point B.	—
A-B Repeat est annulée automatiquement.	●A-B Repeat est annulée lorsque vous appuyez sur [QUICK REPLAY].	—

Son anormal ou inadéquat

Son déformé.	●Il peut y avoir génération de bruit lors de la lecture des fichiers WMA.	—
Les effets sont inopérants.	●Avec certains disques, les effets audio peuvent être nuls ou attenués.●Multi Re-master (HT845 HT885) et Dolby Pro Logic II ne fonctionnent pas si vous changez la vitesse de lecture.	— —
Un bourdonnement est audible pendant la lecture.	●Il y a un cordon d'alimentation ou une lampe fluorescente près du subwoofer. Maintenez les autres appareils et cables à l'ecart de l'enceinte d'extrêmes-graves.	—
Pas de son	●Il peut y avoir une interruption momentanée du son lorsque vous changez la vitesse de lecture.●Les données audio risquent de ne pas être sorties du fait de la manière dont les fichiers ont été créés. DivX	— 17
Son mixte.	●Si vous utilisez en même temps la borne péritel SCART (AV) et les bornes d'entrée audio (TV AUDIO IN), mettez hors tension un des deux appareils raccordés à ces bornes.	—

Menu Page

Je ne peux pas acceder au menu Setup (configuration).

• Sélectionnez la source “DVD/CD”. • Annulez la lecture de tous les groupes, la lecture programmée ou la lecture aléatoire.

— 15

L'image est anormale ou n'est pas visible

Image déformée.	• Assurez-vous que l'appareil est raccordé directement au téléviseur, sans passer par un magnétoscope. • Modifiez "Source Select" dans le Picture Menu. DivX	8 19
La taille de l'image ne correspond pas à celle de l'écran.	• Modifiez "TV Aspect" dans l'onglet "Video". • Modifiez le réglage du Zoom.	20 14
L'image se fige. DivX	• L'image peut se figer si les fichiers DivX sont supérieurs à 2 Go.	—
Il arrive que l'affichage soit incorrect ou que les couleurs soient pâles sur le téléviseur.	• L'appareil et le téléviseur n'utilisent pas le même système videoo. Utilisez un téléviseur multi-système ou PAL. • Le système utilisé sur le disque n'est pas le même que celui du téléviseur. - Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC. -Cet apparéil peut convertir les signaux NTSC en PAL 60 pour l'affichage sur un téléviseur PAL ("NTSC Disc Output" dans l'onglet "Video").	— — — 21
Le menu ne s'affiche pas correctement.	• Rétablissez le rapport de zoom sur “×1.00”. • Réglez "Subtitle Position" dans Display Menu sur “0”.	14 19
La fonction de zoom automatique ne s'exécute pas correctement.	• Désactive la fonction de zoom du téléviseur. • Utilisez les autres rapports de format prérgélés ou effectuez l'ajustement manuellement. • La fonction de zoom risque de ne pas été efficace, tout spécialement dans les scènessons, et d'être complètement inopérante avec certains types de disque.	— 14 —
L'image disparait sur le téléviseur ou des lignes apparaissent sur l'écran.	• Les chargeurs de téléphone portable peuvent causeur de l'interférence. • Si vous utilisez une antenné de télévision interieure, remplacez-la par une antenné extérieure. • Le fil d'antenna du téléviseur est trop pres de l'appareil. Eloiignez de l'appareil le fil d'antenne du téléviseur.	— — —

Mode vidéo progressif

Une image fantôme apparait lorsque la sortie progressive est activée.	• Ce problème est dû à la méthode de montage du contenu des DVD-Video. Il devrait disparäître si vous utilisez la sortie entrelacée. Réglez “Video Output Mode” dans Picture Menu sur “625i” ou sur “525i”.	19
La sortie de l’image ne s’effectue pas en mode progressif.	• Appuyez sur [PROGRESSIVE] sur l’appareil principal pour afficher “PRG”. Ou sélectionnez “625p” ou “525p” dans “Video Output Mode” dans Picture Menu. • Si l’appareil est raccordé au téléviseur par la borne VIDEO OUT ou S-VIDEO OUT ou SCART (AV), la sortie est alors en mode entrelacé même si “PRG” est affchéé.	12, 19 8

Écoute de la radio

Il y a du bruit. “ST” clignote ou ne s'allume pas. Son déformé.	• Ajustez la position de l'antenne FM ou AM. • Utilisez une antennée extérieure.	— 23
J'entends un battement.	• Mettez le téléviseur hors tension ou éloignez-le de l'appareil.	—
J'entends un léger bourdonnement lorsque j'écoute une émission sur la bande AM.	• Éloignez l'antenne des autres câbles.	—

Fonctionnement du téléviseur

Je n'arrive pas à commander le téléviseur.

• Appuyez d'abord sur [TV] pour faire fonctionner le téléviseur. • Vérifiez le code de télécommande correspondant au fabricant du téléviseur.

— 27

Messages affichés sur l'appareil

L'affichage est foncé.	• Sélectionnez “Bright” dans “FL Dimmer” dans l'onglet “Others”.	21
“NO PLAY”	• Vous avez inséré un disque d'un type non pris en charge par l'appareil ; insérez un disque pris en charge.	11
	• Vous avez inséré un disque vierge.	—
“NO DISC”	• Aucun disque n'est inséré : insérez-en un.	—
	• Le disque n'est pas inséré correctement : insérez-le correctement.	12
“F61”	• Vérifiez les connexions des cables d'enceinte et corrigez-les.	4, 5,
	Si cela ne règle pas le problème, c'est qu'il y un problème d'alimentation. Consultez le revendeur.	7
“DVD U11”	• Le disque est encrassé. Nettoyez-le.	30
“ERROR”	• Une commande incorrecte a été effectée. Consultez les instructions et reconnendez.	—
“DVD H□□”	• Il se peut qu'un problème soit survenu. Le numéro qui suit le “H” varie suivant l'état de l'appareil.	—
□□ représenté un nombre.	Mettez l'appareil hors tension puis à nouveau sous tension. Autrement, mettez l'appareil hors tension, débranchez le cordon d'alimentation puis rebranchez-le.	—
	• Si le numéro de service ne disparait pas, prenez-en note et contactez le personnel d'un centre de réparation agrée.	—

Messages affichés sur le téléviseur

“○”	●Cela signifie que la commande désirée est interdite par l'appareil ou le disque.	—
“Cannot play group xx, content xx”	●Vous essayez de dire un groupe ou contenu incompatible.	—
“Cannot display group xx, content xx”
“Group xx, content xx is protected”	●Vous essayez de dire un groupe ou contenu protégé. Vous ne pouvez plus le dire.	—
“Cannot play audio”	●Aucune piste audio n'a été enregistrée, ou elle a été enregistrée dans un format incompatible avec cet appleil. Seule la lecture du contenu video est possible.	17
“No audio”
“Check the disc”	●Le disque est peut-être encrassé.	30
“This disc may not be played in your region”	●Pour que cet appleil puisse faire la lecture d'un DVD-Viséo, il faut que le disque ait ou comprendne le même code de zone que l'appleil, ou bien que leedit DVD-Viséo porte l'indication “ALL”. Vérifiéz le code de zone de cet appleil sur son panneau arrière.	Page de couverture
Pas d'affichage à l'écran.	●Sélectionnez “On” dans “On-Screen Messages” dans l'onglet “Display”.	21
“Authorization Error” DivX	●Vous essayez de dire du contenu DivX VOD achété avec un code d'enregistrement différent. Vous ne pouvez pas dire ce contenu sur cet appleil.	30
“Rented Movie Expired” DivX	●Le contenu DivX VOD n'a plus aucune lecture restante. Vous ne pouvez plus le dire.	30
