Tipo di prodotto	Idrante orale ricaricabile (oral irrigator)
Marca / Modello	Panasonic EW1211E2
Alimentazione	100-240 V CA, 50-60 Hz, 40 mA
Batterie ricaricabili	Ni-MH, 2,4 V CC
Tempo di carica	15 ore (prima carica o dopo inattività)
Autonomia per carica	Circa 15 minuti (modalità getto normale)
Capacità del serbatoio	130 ml
Autonomia per serbatoio	Circa 35 secondi
Modalità di getto	Getto, Getto normale, Getto dolce
Pressione dell'acqua	Getto: 590 kPa, Normale: 390 kPa, Dolce: 200 kPa
Temperatura massima dell'acqua	40 °C per l'uso, 50 °C per la pulizia
Dimensioni (unità principale)	197 (A) x 59 (L) x 75 (P) mm
Dimensioni (caricabatterie)	40 (A) x 93 (L) x 98 (P) mm
Peso (unità principale)	300 g
Peso (caricabatterie)	165 g
Fissaggio a parete	Sì, con viti fornite (per parete in legno)
Accessori inclusi	1 cannula, supporto per cannula, caricabatterie, 2 viti
Manutenzione	Pulire l'unità principale con un panno umido; serbatoio con acqua. Non immergere il caricabatterie.
Sicurezza	Non utilizzare sotto la doccia; scollegare prima della pulizia; non riscaldare l'acqua oltre i 40°C.
Ricambi / Riparabilità	Batterie sostituibili da un centro assistenza autorizzato. Non smontare da soli.

Domande frequenti - EW1211E2 PANASONIC

Quanto tempo è necessario per caricare completamente il Panasonic EW1211E2?

La prima carica o dopo un'inattività superiore a 3 mesi richiede 15 ore di carica. Una carica completa garantisce circa 15 minuti di utilizzo continuo.

Posso usare acqua calda nel serbatoio?

No, l'acqua non deve superare 40 °C. L'acqua troppo calda danneggia le guarnizioni in gomma. Usare acqua fredda o tiepida.

Come pulire l'apparecchio dopo l'uso?

Svuotare il serbatoio, quindi far funzionare l'apparecchio per alcuni secondi per eliminare l'acqua residua. Pulire l'unità principale con un panno umido (non immergere) e il serbatoio con acqua. Non utilizzare prodotti abrasivi.

Cosa fare se l'apparecchio funziona solo per poco tempo dopo una carica completa?

Ciò significa che le batterie sono usurate. Portare l'apparecchio a un centro assistenza autorizzato per sostituire le batterie Ni-MH.

Quali sono le diverse modalità di getto e a cosa servono?

L'apparecchio offre tre modalità: Getto (590 kPa) per eliminare i residui alimentari, Getto normale (390 kPa) per massaggio e risciacquo, e Getto dolce (200 kPa) per massaggiare delicatamente le gengive.

Posso usare il collutorio nel serbatoio?

Si sconsiglia di aggiungere collutori, poiché potrebbero danneggiare l'apparecchio. Se ne usi, risciacquare immediatamente il serbatoio e l'unità principale con acqua pulita dopo l'uso.

Come fissare il caricabatterie alla parete?

Utilizzare le due viti fornite (adatte per parete in legno). Fissare le viti alla parete, quindi appendere il caricabatterie. Assicurarsi che il caricabatterie sia stabile e al riparo dall'acqua.

Perché le mie gengive sanguinano durante i primi utilizzi?

Un leggero sanguinamento è normale all'inizio. Se le gengive sono sane, dovrebbe cessare dopo una o due settimane. Consultare un dentista se persiste.

Posso usare l'apparecchio senza acqua?

Evitare di far funzionare l'apparecchio senza acqua, tranne per eliminare l'acqua residua dopo l'uso. Un funzionamento a secco può causare un guasto.

Come sostituire le batterie quando sono esaurite?

Le batterie Ni-MH devono essere sostituite da un centro assistenza autorizzato. Non smontare l'apparecchio da soli, se non per lo smaltimento seguendo le istruzioni del manuale (fase 1 a 7).

MANUALE UTENTE EW1211E2 PANASONIC

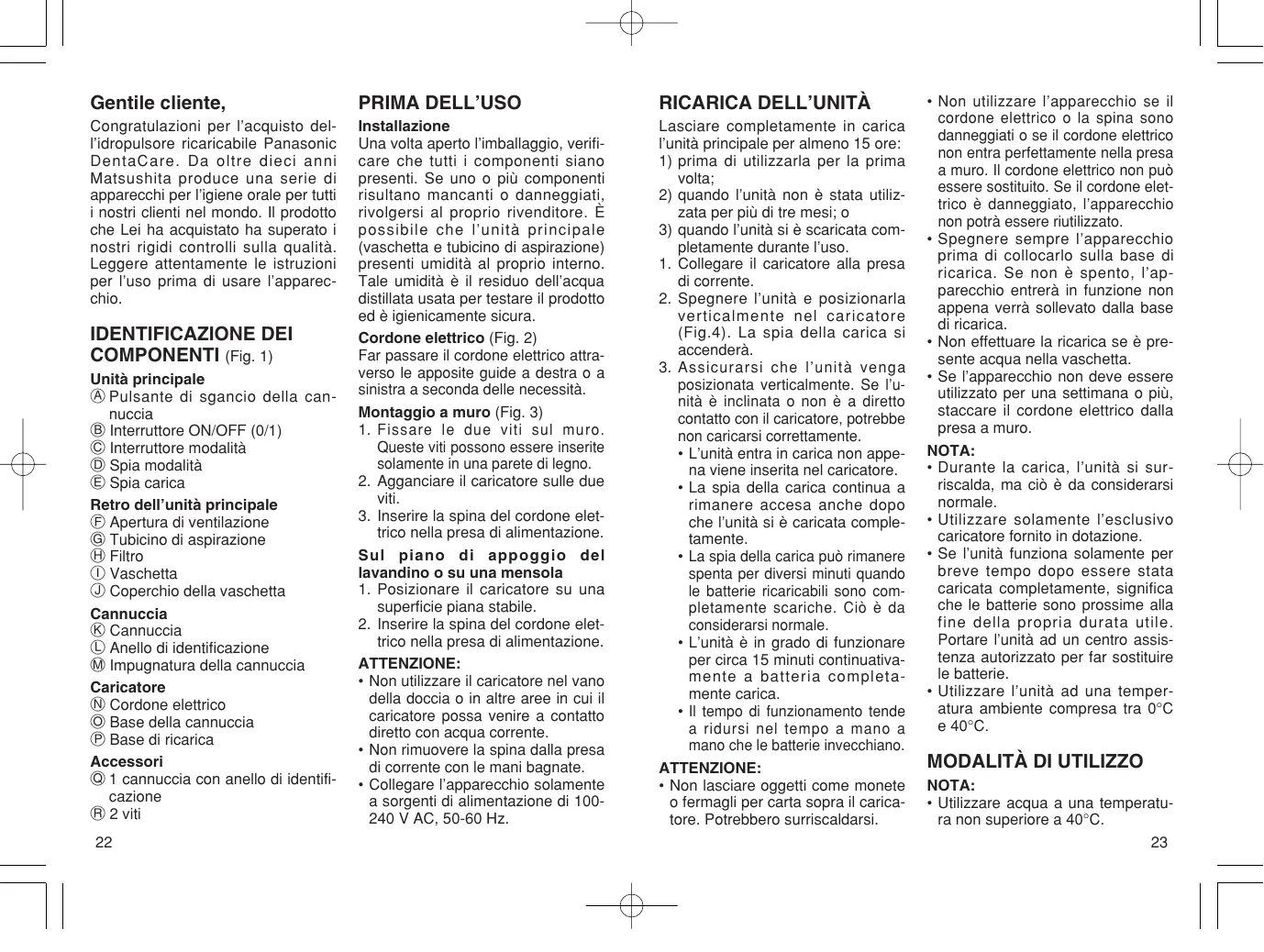

Congratulazioni per l'acquisto dell'idropulsore ricaricabile Panasonic DentaCare. Da oltre dieci anni Matsushita produce una serie di apparecchi per l'igiene orale per tutti i nostri clienti nel mondo. Il prodotto che Lei ha acquistato ha superato i nostri rigidi controlli sulla qualità. Leggere attentamente le istruzioni per l'uso prima di usare l'apparecchio.

IDENTIFICAZIONE DEI COMPONENTI (Fig. 1)

Unità principale

A Pulsante di sgancio della cannuccia ⑧ Interruttore ON/OFF (0/1) © Interruttore modalità Spia modalità E Spia carica

Retro dell'unità principale

Apertura di ventilazione Tubicino di aspirazione Filtro ① Vaschetta Coperchio della vaschetta

Cannuccia

Cannuccia Anello di identificazione Impugnatura della cannuccia

Caricatore

Cordone elettrico Base della cannuccia Base di ricarica

Accessori

@ 1 cannuccia con anello di identificazione 2 viti

PRIMA DELL'USO

Installazione

Una volta aperto l'imballaggio, verificare che tutti i componenti siano presenti. Se uno o più componenti risultano mancanti o danneggiati, rivolgersi al proprio rivenditore. È possibile che l'unità principale (vaschetta e tubicino di aspirazione) presenti umidità al proprio interno. Tale umidità è il residuo dell'acqua distillata usata per testare il prodotto ed è igienicamente sicura.

Cordone elettrico (Fig. 2)

Far passare il cordone elettrico attraverso le apposite guide a destra o a sinistra a seconda delle necessità.

Montaggio a muro (Fig. 3)

1. Fissare le due viti sul muro. Queste viti devono essere inserite solamente in una parete di legno.
2. Agganciare il caricatore sulle due viti.
3. Inserire la spina del cordone elettrico nella presa di alimentazione.

Sul piano di appoggio del lavandino o su una mensola

1. Posizionare il caricatore su una superficie piana e stabile.
2. Inserire la spina del cordone elettrico nella presa di alimentazione.

ATTENZIONE:

Non utilizzare il caricatore nel vano della doccia o in altre aree in cui il caricatore possa venire a contatto diretto con acqua corrente. Non rimuovere la spina dalla presa di corrente con le mani bagnate. - Collegare l'apparecchio solamente a sorgenti di alimentazione di 100-240 V AC, 50-60 Hz.

RICARICA DELL'UNITÀ

Lasciare completamente in carica l'unità principale per almeno 15 ore:

1) prima di utilizzarla per la prima volta; 2) quando l'unità non è stata utilizzata per più di tre mesi; o 3) quando l'unità si è scaricata completamente durante l'uso. 1. Collegare il caricatore alla presa di corrente. 2. Spegnere l'unità e posizionarla verticalmente nel caricatore (Fig.4). La spia della carica si accenderà. 3. Assicurarsi che l'unità venga posizionata verticalmente. Se l'unità è inclinata o non è a diretto contatto con il caricatore, potrebbe non caricarsi correttamente.

L'unità entra in carica non appena viene inserita nel caricatore. - La spia della carica continua a rimanere accesa anche dopo che l'unità si è caricata completamente. - La spia della carica può spegnersi per diversi minuti quando le batterie ricaricabili sono completamente cariche. Ciò è da considerarsi normale. L'unità è in grado di funzionare per circa 15 minuti continuativamente a batteria completamente carica. - Il tempo di funzionamento tende a ridursi nel tempo a mano a mano che le batterie invecchiano.

ATTENZIONE:

Non lasciare oggetti come monete o fermagli per carta sopra il caricatore. Potrebbero surriscaldarsi.

Non utilizzare l'apparecchio se il cordone elettrico o la spina sono danneggiati o se il cordone elettrico non entra perfettamente nella presa a muro. Il cordone elettrico non può essere sostituito. Se il cordone elettrico è danneggiato, l'apparecchio non potrà essere riutilizzato. - Spegnere sempre l'apparecchio prima di collocarlo sulla base di ricarica. Se non è spento, l'apparecchio entrerà in funzione non appena verrà sollevato dalla base di ricarica. Non effettuare la ricarica se è presente acqua nella vaschetta. - Se l'apparecchio non deve essere utilizzato per una settimana o più, staccare il cordone elettrico dalla presa a muro.

NOTA:

• Durante la carica, l'unità si surriscalda, ma ciò è da considerarsi normale.
• Utilizzare solamente l'esclusivo caricatore fornito in dotazione.
• Se l'unità funziona solamente per breve tempo dopo essere stata caricata completamente, significa che le batterie sono prossime alla fine della propria durata utile. Portare l'unità ad un centro assistenza autorizzato per far sostituire le batterie. Utilizzare l'unità ad una temperatura ambiente compresa tra 0°C e 40°C.

MODALITÀ DI UTILIZZO

NOTA:

• Utilizzare acqua a una temperatura non superiore a 40°C.
• Impugnare l'unità delicatamente. Evitare di farla cadere e di sottoporla a urti violenti. Non azionare l'unità con la vaschetta vuota e rimuovere completamente l'acqua residua dopo l'uso. Se utilizzata senza acqua nella vaschetta, l'unità potrebbe danneggiarsi.
• Inserire saldamente la cannuccia e la vaschetta nell'unità (Fig.5).
• Aprire il coperchio della vaschetta, tenere l'unità in posizione orizzontale e riempire la vaschetta con acqua fredda o calda, comunque a una temperatura non superiore a 40°C (Fig.6).

Non versare sale, dentifricio, polvere o altri prodotti chimici nella vaschetta. L'uso di collutorio può danneggiare l'apparecchio.

ATTENZIONE:

Non riempire mai la vaschetta con acqua calda! Il bordo gengivale è molto sensibile e può essere danneggiato facilmente con acqua calda.

1. Chiudere il coperchio fino a sentire lo scatto (Fig.7).
2. Premere l'interruttore modalità e selezionare la modalità di getto d'acqua desiderata. La spia modalità visualizzerà la modalità precedentemente selezionata. Se l'unità non viene utilizzata per più di 30 giorni o è stata caricata completamente dopo essere stata completamente scarica, la modalità verrà impostata sul getto d'acqua a bassa pressione. Per utilizzare una modalità diver

sa, premere l'interruttore modalità finché non passa all'impostazione desiderata. Premendo l'interruttore modalità, la modalità passerà da pressione bassa a pressione normale.

Modalità e relative spie (Fig. 8)

① Interruttore modalità: Premere l'interruttore modalità per cambiare l'impostazione del getto d'acqua. Si accenderà la spia corrispondente alla modalità prescelta. ② Modalità "getto": Questa modalità serve a rimuovere particelle di alimenti rimaste intrappolate tra i denti. ③ Modalità "pressione normale": Questa modalità serve a rimuovere particelle di alimenti e a massaggiare le gengive eseguendo una pulizia tra denti e gengive. ④ Modalità "pressione bassa": Questa modalità serve a massaggiare delicatamente le gengive.

Nota:

Quando si utilizza l'unità per la prima volta, premere l'interruttore ON/OFF per accendere l'unità e provare ciascuna delle modalità di getto d'acqua con la vaschetta riempita d'acqua. 5. Inserire la cannuccia nella bocca.

• Chinarsi sul lavandino tenendo l'unità in posizione verticale con la cannuccia rivolta verso i denti.
• Premere l'interruttore ON/OFF.
• Socchiudere leggermente la bocca in modo da accogliere il getto d'acqua.
• L'unità entrerà in funzione nella modalità selezionata al punto 4 indicato sopra.
• Premere l'interruttore modalità durante l'uso per passare da una modalità all'altra.
• Con la vaschetta riempita interamente, il tempo di utilizzo è di circa 35 secondi. L'apertura di ventilazione sul retro dell'unità facilita l'aspirazione dell'acqua da parte del tubicino. (Se l'unità viene inclinata eccessivamente, l'acqua può fuoriuscire dall'apertura di ventilazione; ciò è da considerarsi normale.)

ATTENZIONE:

Non azionare l'interruttore prima di aver inserito la cannuccia nella bocca. Non tenere saldamente la punta della cannuccia rivolta contro i denti o le gengive.

1. Girare la ruota della cannuccia con il pollice per raggiungere tutte le aree della bocca (Fig.9).
2. Tenere la bocca leggermente aperta in modo da lasciar fuoriuscire l'acqua.
3. Pulire sistematicamente tutti i denti e tutti gli interspazi. Assicurarsi di tenere sempre l'apparecchio in posizione verticale con la cannuccia rivolta verso l'alto. Tenendo l'apparecchio rivolto verso il basso, non verrà aspirata acqua dalla vaschetta.
4. Tenere presente che l'irrigazione orale con l'idropulsore non sostituisce la pulizia con lo

spazzolino. Spazzolare i denti o la protesi dentaria subito dopo i pasti per almeno cinque minuti e solo successivamente utilizzare l'apparecchio.

1. Terminata la pulizia, premere l'interruttore ON/OFF per spegnere l'unità.
2. Assicurarsi che l'unità venga spenta quando la cannuccia si trova ancora in bocca.

ATTENZIONE:

• Questo apparecchio è realizzato esclusivamente per l'uso all'interno della cavità orale. Non utilizzarlo mai per sciacquare o pulire altre parti del corpo (ad es. orecchi o occhi). L'uso dell'apparecchio può provocare nei primi tempi un leggero sanguinamento delle gengive. Se le gengive sono sane, tutti i segni di sanguinamento dovranno cessare nel giro di 1-2 settimane. Se il sanguinamento persiste dopo due o più settimane, consultare il proprio dentista.

1. Con la cannuccia attaccata, aprire il coperchio della vaschetta e rimuovere tutta l'acqua.
2. Accendere l'apparecchio per qualche istante per far uscire l'acqua residua dal tubicino.
3. Ricordarsi di svuotare sempre la vaschetta e di far uscire l'acqua residua dalla cannuccia. Ciò aiuta a prevenire possibili contaminazioni e la crescita batterica nell'acqua residua.
4. Spegnere l'apparecchio e

posizionarlo nuovamente sul caricatore. - La spia della carica si accenderà. 4. Premere il pulsante di sgancio della cannuccia, rimuovere la cannuccia dall'unità e collocarla sulla base della cannuccia.

MANUTENZIONE

ATTENZIONE:

Assicurarsi di rimuovere la spina dalla presa di corrente prima di pulire il prodotto. In caso contrario potrebbero prodursi scosse elettriche o altre lesioni.

Pulizia dell'apparecchio (Fig. 11)

Spegnere l'apparecchio e rimuovere la vaschetta e la cannuccia.

Non pulire con acqua a temperatura superiore a 50°C. Utilizzare solamente acqua e/o un detergente neutro per pulire l'unità principale. Non utilizzare mai detergenti caustici o abrasivi (ad es. aceto o anticalcare), in quanto possono danneggiare l'apparecchio. - Alcuni collutori possono danneggiare l'apparecchio causando la rottura dell'alloggiamento o della vaschetta. Se si utilizza del collutorio, sciacquare la vaschetta e l'unità principale con acqua subito dopo l'uso.

Agire con particolare cautela nella pulizia dei tubicini e delle connessioni in corrispondenza dell'unità principale e del serbatoio.

Unità principale (Fig.12)

Utilizzare un panno soffice per pulire l'unità principale. Pulire le incrostazioni più difficili da rimuovere

con acqua.

Non immergere l'unità principale in acqua per lunghi periodi di tempo. Sciacquare con acqua e asciugare bene con un panno.

Vaschetta (Fig.13)

Lavare la vaschetta con acqua.

• Dopo la pulizia rimuovere l'acqua dall'interno della vaschetta.
• Se si pensa di non utilizzare l'apparecchio per una settimana o più, asciugare l'interno e l'esterno della vaschetta.

Caricatore

Utilizzare un panno per pulire il caricatore.

• Se la pulizia richiede l'uso di un detergente, scegliere un detergente neutro delicato. Non utilizzare prodotti chimici aggressivi come diluenti, benzene o alcol in quanto possono scolorire la superficie. Una volta ogni circa sei mesi pulire i poli della spina elettrica con un panno asciutto.

ATTENZIONE:

Non immergere il caricatore nell'acqua. Non rimuovere mai la spina dalla presa di corrente con le mani bagnate. Pulire la spina periodicamente. Incrostazioni e sedimenti di polvere possono causare scosse elettriche o ridurre l'efficacia dell'isolamento, provocando possibili surriscaldamenti o incendi.

Batteria

Dopo un certo periodo di tempo, le batterie ricaricabili perdono la propria capacità di ricarica se

vengono caricate o scaricate solo parzialmente. Per mantenere il più a lungo possibile in efficienza la capacità di ricarica delle batterie, all'inizio caricarle completamente (per 15 ore), quindi utilizzarle sino a farle scaricare completamente. Una volta scaricate, ricaricarle completamente. Ripetere questa procedura di ricarica/scarica ogni due-tre mesi.

La sorgente di alimentazione di questo prodotto sono batterie al nichel-metallo idruro (Ni-MH) che possono essere riciclate. Contattare un centro assistenza autorizzato per avere informazioni su come riciclare questo tipo di batterie.

AVVISO:

Non disassemblare mai il prodotto ad eccezione del momento dello smaltimento. La mancata osservanza di questa precauzione può provocare cortocircuiti, incendi o lesioni. Per la riparazione o la manutenzione (ad esempio la sostituzione delle batterie), portare il prodotto presso un centro assistenza autorizzato.

Rimuovere le batterie Ni-MH prima dello smaltimento del prodotto

• Prima di rimuovere le batterie, assicurarsi che l'unità sia completamente isolata dalla corrente. Rimuovere la vaschetta.
• Smontare l'unità principale nell'ordine di sequenza dal punto ① al punto ⑦ (Fig.14).
• Fare attenzione a non mettere il polo positivo e il polo negativo delle

batterie in cortocircuito tra loro.

Smaltire l'apparecchio e le batterie in conformità alle disposizioni nazionali o comunitarie e alle disposizioni in materia di protezione ambientale e riciclaggio.

CARATTERISTICHE TECNICHE

Tensione di alimentazione:

100-240 V AC, 50-60 Hz

Corrente in ingresso: 40 mA

Batterie: 2.4 V DC

Pressione acqua:

a getto: 590 kPa (6.0 kgf/cm²)

a pressione normale:

390 kPa (4.0 kgf/cm²)

a pressione bassa:

200 kPa (2.0 kgf/cm²)

Frequenza pompa:

1400 impulsi/minuto

Tempo di ricarica:

In carica continua

(15 ore solo per la carica iniziale)

Tempo di funzionamento:

circa 35 secondi a vaschetta piena o un totale di circa 15 minuti (a pressione normale) (a 20 °C con la batteria completamente carica)

Volume della vaschetta: 130 ml

Dimensioni:

Unità principale:

Unità principale: 300 g

Base di ricarica: 165 g

Uso domestico

Gentile cliente,

Pulizia dell'apparecchio (Fig. 11)

Accendere l'apparecchio e rimuovere il serbatoio dell'acqua e l'ugello per la formazione del getto.

• Non versare acqua calda, la cui temperatura superi i 50°C. Per la pulizia dell'unità principale utilizzare solo acqua e/o un detergente neutro.

Non utilizzare mai detergenti o abrasivi (ad es. aceto o detergenti contenenti acido citrico), poiché potrebbero danneggiare l'apparecchio. Alcuni detergenti per la pulizia del pavimento potrebbero danneggiare l'apparecchio, formando depositi nel serbatoio. Utilizzando detergenti per la pulizia del pavimento, sciacquare accuratamente il serbatoio e l'unità principale subito dopo l'uso. Fare attenzione durante il risciacquo quando si collega l'ugello all'unità principale e al serbatoio.

Unità principale (Fig. 12)

Per pulire l'unità principale utilizzare un panno in tessuto. Eventuali macchie, se necessario, rimuoverle con acqua.

• Non immergere l'unità principale in acqua o in altro liquido. Dopo il lavaggio con acqua, asciugare con un panno in tessuto.

Serbatoio dell'acqua (Fig. 13)

Lavare il serbatoio dell'acqua in acqua. - Versare l'acqua rimasta dopo il lavaggio dal serbatoio. - Se si prevede di non utilizzare l'apparecchio per un lungo periodo, asciugare le parti interne ed esterne del serbatoio.

Caricabatterie

Per pulire il dispositivo di ricarica, utilizzare un panno morbido.

- Se l'unità richiede una pulizia più profonda, utilizzare un panno morbido e non abrasivo. - Non utilizzare solventi forti come diluente, benzina o alcol, poiché questi solventi danneggiano la superficie. Circa una volta alla settimana, pulire con un panno asciutto per rimuovere le onde.

ATTENZIONE:

• Non immergere o bagnare il dispositivo di ricarica in acqua. Non toccare mai la spina con le mani bagnate.
• Non toccare mai la spina con le mani bagnate. L'accumulo di polvere e umidità può causare scosse elettriche o ridurre l'efficacia, con rischio di surriscaldamento e danni.

Batteria

Con il tempo, tutte le batterie ricaricabili perdono la capacità di ricarica, se non vengono caricate o scaricate completamente. Per preservare la piena capacità della batteria il più a lungo possibile, è necessario caricarla completamente (per circa 15 ore) e poi scaricarla completamente durante l'uso. Successivamente, ricaricarla completamente

Ripetere la procedura di carica/scarica una volta ogni due o tre mesi.

SMALTIMENTO DEL PRODOTTO

La fonte di energia di questo prodotto è costituita da batterie al nichel-metallo idruro, che devono essere riciclate. Si prega di contattare un centro di assistenza autorizzato per informazioni sul riutilizzo di queste batterie.

AVVERTENZA:
