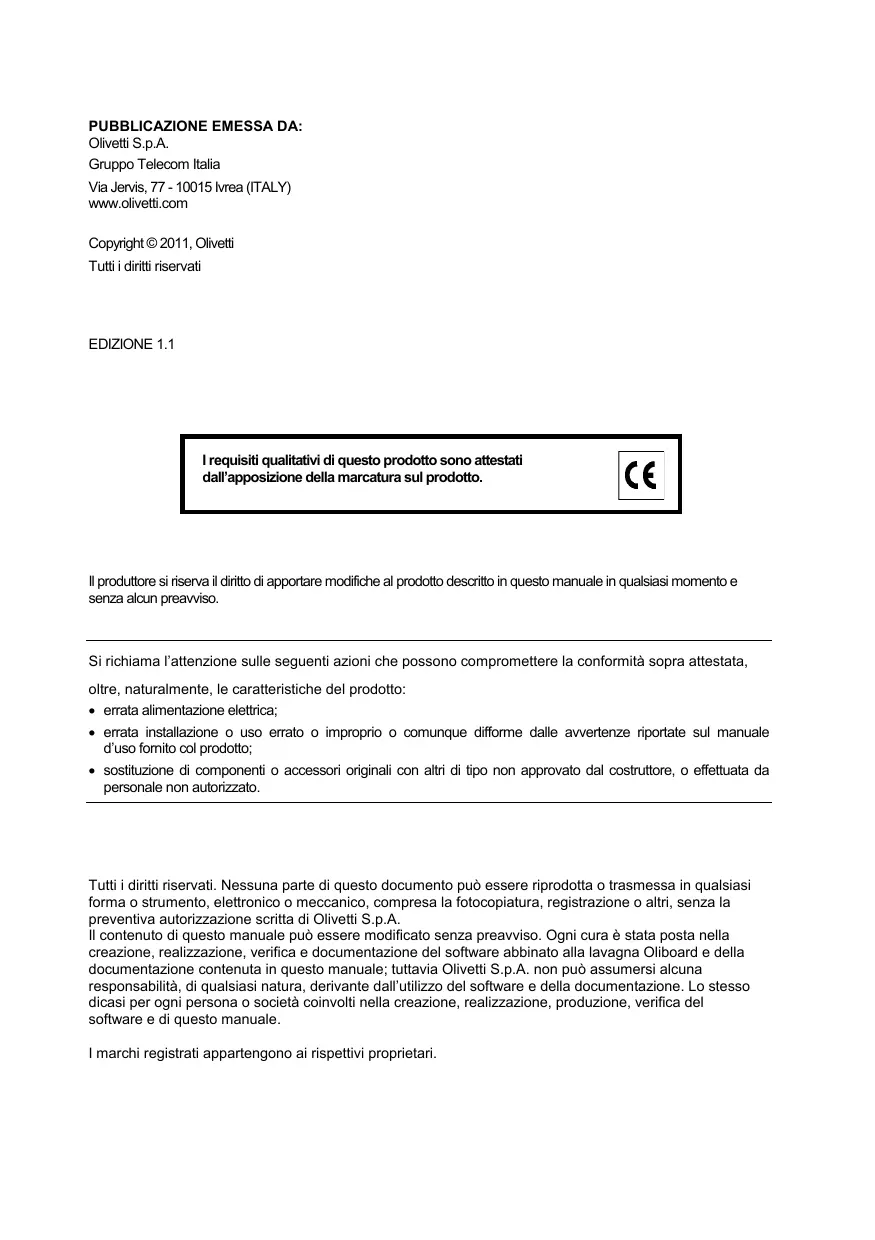

PUBBLICAZIONE EMESSA DA:

Olivetti S.p.A.

Gruppo Telecom Italia

Via Jervis, 77 - 10015 Ivrea (ITALY)

www.olivetti.com

Tutti diritti riservati

EDIZIONE 1.1

I requisiti qualitativi di quello prodotto sono attestati dall'apposizione della marcatura sul prodotto.

Il produttore si riserva il diritto di apportare modifiche al prodotto descritto in quello manuale in qualsiasi momento e essere alcun preavviso.

Si richiama l'attenzione sulle seguenti azioni che possono promottere la conformità sopra attestata,或者其他, naturalmente, le caratteristiche del prodotto:

• errata alimentazione elettrica;
• errata installmento o uso errato o improprio o comunique diflorme dlalle avertenze riportate sul manuale d'uso forito col prodotto;
• sostituzione di componenti o accessori originali con altri di tipo non APPROVATO dal costruttore, o effettuata da personale non autorizzato.

Tutti i diritti riservati. Nessuna parte di questo documento più essere riprodotta o trasmessa in qualsiasti forma o strumento, elettronico o meccanico, compresa la fotocopiatura, registrazione o altri, perché la preventiva autorizzazione scritta di Olivetti S.p.A.

Il contentuto di quello manuale più essere modificato perché preavviso. Ogni cura è stata posta nella creazione, realizzazione, verifica e documentazione del software abbinato alla lavagna Oliboard e della documentazione containuta in quello manuale; tuttavia Olivetti S.p.A. non può assumeri una responsabilità, di qualsiassi natura, derivante dall'utilizzo del software e della documentazione. Lo stesso dicasi per agli persona o società coinvolti nella creazione, realizzazione, produzione, verifica del software e di quello manuale.

I marchi registrati appartengono ai rispetti proprietari.

Awertenza

• Per evitare scosse elettriche, non installare la lavagna interattiva in ambienti umidi o fumosi.
• Dopo aver installmento la lavagna interattiva, evitare di toccare il cavo di alimentazione e il cavo di trasmissione dati.
• Tenere la lavagna interattiva lontano da fiamme libere, contatti elettrici e luce solare diretta.
• Dopo l'installazione assicurarsi che la lavagna interattiva sia ben fissata.
• Evitare di guardare direttamente il fascio di luce emesso dal proiettre sulla lavagna.
• Non toccare il proietto perché, potrebbe essere caldoanche più pochi minuti di funzionamento. Far riferimento al manuale del proietto per tutte le awertenze e norme d'uso che lo riguardano.
  Non appendersi alla staffa di sostegno del proietto.
• In caso di installmente della lavagna sul piedistallo, fare attenzione a non inciampare nel piedistallo.

Note important

• La lavagna interattiva deve essere utilizzata esclusivamente con le apposite penne elettroniche. Non usare evidenziatori, matite o altri tipi di penne. Se necessario, pulire la lavagna con alcohol.
• Assicurarsi che la lavagna sia correttamente collegata al computer e alla rete elettrica. E' preferibile optare per la posa nascosta dei cavi di collegamento e di alimentazione, per evitare cheeci possano essere tirati e scollegati. Non lasciare i cavi sul pavimento per evitare agli possibilità di inciamparvi.
• Non graffiare la superficie o la cornice della lavagna con oggetti duri o appuntiti. Nell'ambiente circostante non devono essere presenti forti campi magnetici. In presenza di una parete in metallo o altri materiale magnetico, fra tale parete e la lavagna delve essere lasciata una distance di 10 metri.
• Per scrivere con la penna elettronica, tenere quest'ultima perpendicolare alla lavagnaenza calcare.
• In caso di installatione a parete, la lavagna deve essere parallela alla superficie della parete.
  Non appendere oggetti o pesi alla lavagna e, se presente, al piedistallo.
• In caso di installmente su piedistallo, usare cautela in eventuali spostamenti per evitare ribaltamenti.

Questo manuale riguarda esclusivamente la lavagna Oliboard e il software in dotazione. Pur essendoci riferimenti al computer (notebook, PC, etc.) collegato alla lavagna e al video-proiettre, per quosti altri dispositivi occorrefare riferimento alla documentazione originale dei rispettivi produttori.

ULTERIORI AVVERTENZE PER INSTALLAZIONI IN AMBIENTE SCOLASTICO

E' necessario che le avventenze e le precauzioni di utilizzo della lavagna e del proietto siano raccomandate ancche gli studenti. In particolare si evidenziano le seguenti:

• Non guardare direttamente il fascio di luce emesso dal proietto sulla lavagna.
• Non toccare il proiettore perché, potrebbe essere caldoanche più milliseconds di funzionamento.
• Fare attenzione ai cavi di collegamento e, se la lavagna è installata sul piedistallo, raccomandare di fare attenzione a non inciampare nello stesso. Raccomandare comunque di non correre vicino alla lavagna e al piedistallo.
• Non appendersi alla staffa di sostegno del proiettre e se presente, al piedistallo.

Pagina lasciata intenzionalmente bianca

INDICE

INTRODUZIONE 1

Premessa 1
Requisiti di systema 2
Disimballaggio e accessori 3
CARATTERISTICHE PRINCIPALI 6
Aspetto esteriore 6
Tasti funzione presenti sulla lavagna 7
Dati tecnici 8
Installazione fisica 9
Installazione della batteria della penna elettronica 10

INSTALLAZIONE DEL SOFTWARE PER WINDOWS 11

Installazione rapida 11
Installatione passo-passo 12

Installazione driver software Oliboard 12
Installatione del software Oliboard 13
Installatione del driver software del cavo USB 13

Disinstallazione del software Oliboard 14

Esecuzione del software 14
Avvio del driver della lavagna interattiva 14
Orientamento della lavagna interattiva 15
Avvio del software applicativo della lavagna 17

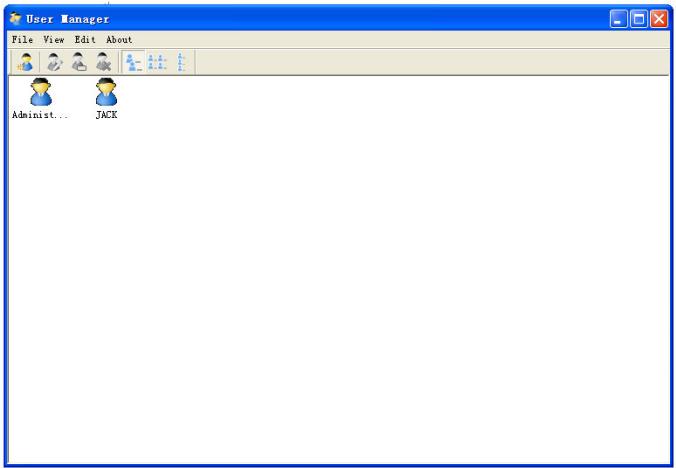

Creazione di un account e di una password personali 18
Impostazione delle funzioni Oliboard 20

INSTALLAZIONE DEL SW PER LINUX-UBUNTU 21

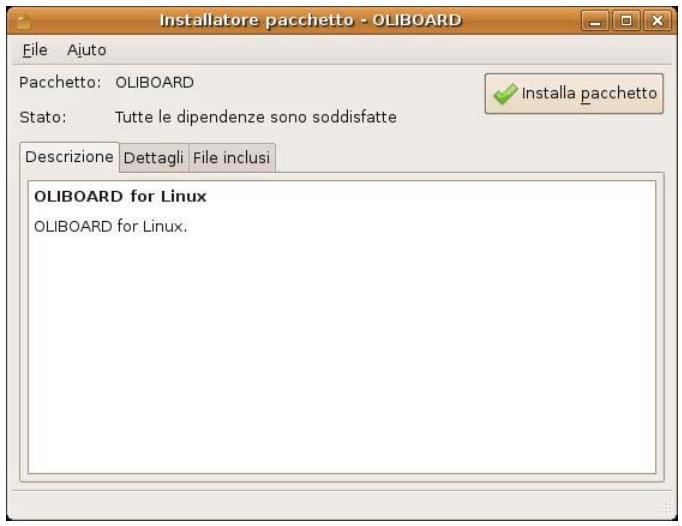

Installazione 21
Disinstallazione del software 23
Esecuzione del software 24
Avvio del Oliboard Driver 24
Orientamento della lavagna interattiva 25
Avvio del software applicativo della lavagna 27

INSTALLAZIONDELSOFTWAREPERMAC 28

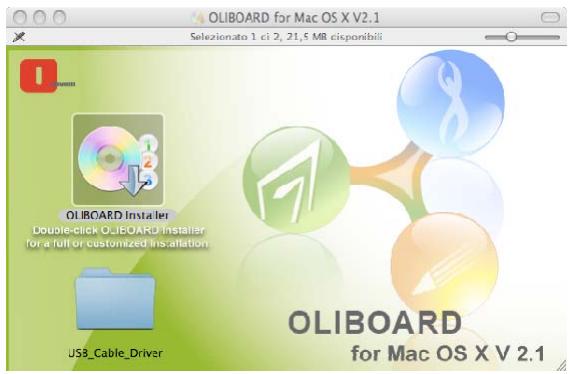

Installazione del software Oliboard 28

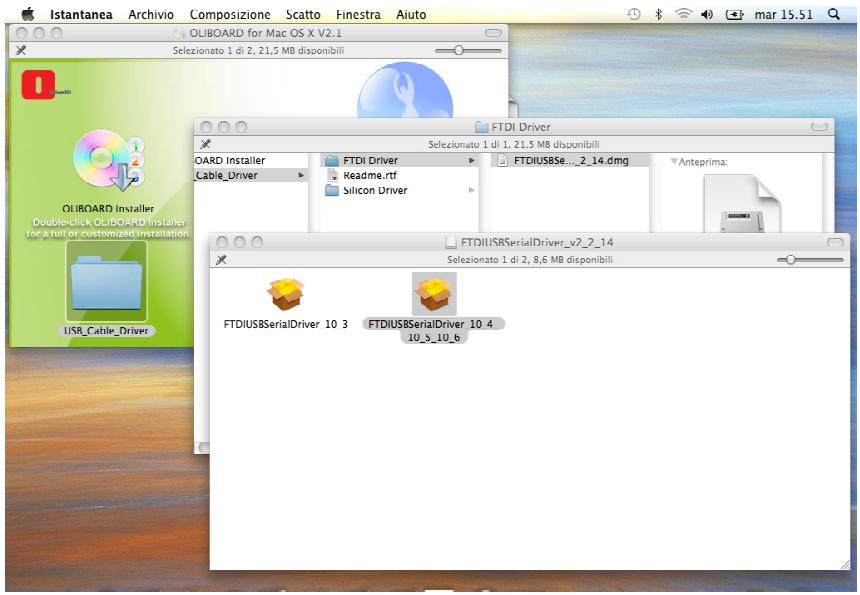

Installazione del Driver software del cavo USB 29
Disinstallazione del software 32
Esecuzione del software 32

Avvio del Oliboard Driver 32
Orientamento della lavagna interattiva 32
Orientamento della lavagna interattiva 33

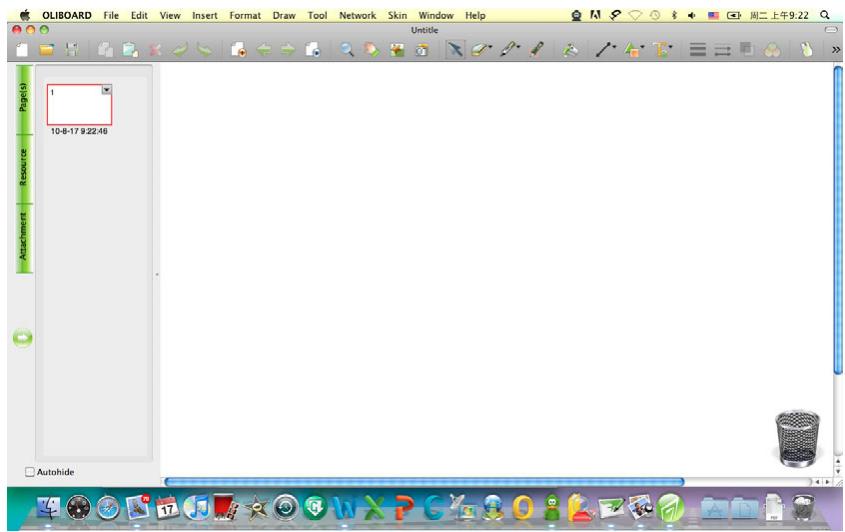

Avvio del software applicativo della lavagna 35

REGISTRAZIONE DEL SOFTWARE 36

RICERCA GUASTI 37

Pagina lasciata intenzionalmente bianca

INTRODUZIONE

PREMESSA

La lavagna interattiva è un'apparecchiatura periferica di input che, grazie all'applicazione di工程技术 avanzate e fidabili, permette di disporre, in collegamento ad un PC e ad un video-proiettre, un ambiente interattivo ad uso didattico o dimostrativo.

Caratteristica

• La lavagna Oliboard è caratterizzata da una superficie dura, per assicurare resistenza all'usura e buona protezione da atti vandalici, e da un'elevata precisione di tracciatura, rapidità di risposta e sensibilità operativa per consentire un uso naturaleanche ai meno esperti.
• Il software in dotazione offre funzioni evolute, quali ingrandimento parziale, riflettore, coproduzione, fotocamera, fondo personalizzabile, strumenti specializzati (compasso, righello, squadra, goniometro).
• La penna elettronica permette di scrivere, prendere appunti, cancellare, tracciare figure geometriche, copiare, riproduire e salvare i file.
• La penna elettronica può essere utilizzata come un mouse per impartire comandi al PC.

REQUISITIDI SISTEMA

La lavagna deve essere collegata a un computer che visualizzi immagini sulla lavagna per mezzo di un video-proiettre.

	Configurazione minima	Configurazione consigliata
Configurazione hardware	CPU: 1GHz	CPU: 1.7 GHz o superiore
	RAM: 512 MB	RAM: 1 GB o superiore
	Porta USB (per il collegamento della lavagna)	Porta USB (per il collegamento della lavagna)
	Porta VGA (tipio SUB-D15 femmina) per il collegamento del video-proiettre).	Porta VGA (tipio SUB-D15 femmina) per il collegamento del video-proiettre).
	NOTA: alcuni computer (es. MAC) sono sprovasti di但这a porta; in tal caso occorrere usare un adattatore (non in dotazione alla lavagna e al proiettre).	NOTA: alcuni computer (es. MAC) sono sprovasti di但这a porta; in tal caso occorrere usare un adattatore (non in dotazione alla lavagna e al proiettre).
Configurazione software	Windows 2000, XP, Vista, 7	Windows 2000, XP, Vista, 7
	Linux Ubuntu7.0/8.0 (I386/AMD64);	Linux Ubuntu7.0/8.0 e successive (I386/AMD64);
	Mac OS X V10.4 e successive (piattaforme Intel)	Mac OS X V10.4 e successive (piattaforme Intel)

Impostazioni suggerite per il computer:

1) Per una visione ottimale sulla lavagna, il formato dell'uscita video del computer (la risoluzione) e del proietto devono essere nel medesimo lavorato della lavagna.
Quindi per lavagne in formato 4/3 (Oliboard 78S e Oliboard 78D) si suggerisce di utilizzato una risoluzione di uscita correspondente al formato 4/3 (es. 1024x768, o 800x600).
Per una lavagna in formato 16:9 (Oliboard 95D) si suggerisce di usare una risoluzione di uscita corrispondente al formato 16:9 (ad es. 1280x800).
2) Durante l'uso della lavagna, il computer collegato potrebbe entrare in modalità "stand-by". Per evitarlo si suggerisce di disabilitare le funzioni di screen-saver e di risparmio energetico.

DISIMBALLAGGIO E ACCESSORI

La dotazione della lavagna interattiva comprende normalmente i seguenti componenti:

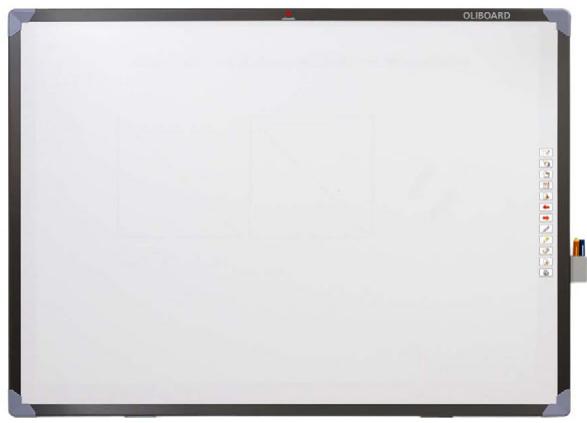

Lavagna interattiva

(II colore del prodotto può variare)

- Accessori

Il corredo normale di accessori comprende:

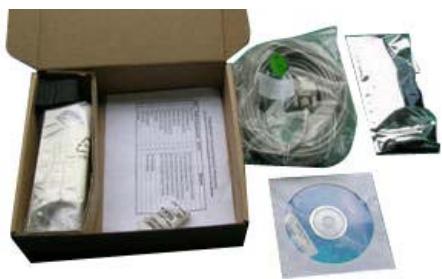

Descrizione	Quantità	Funzione	Figura
Penna elettronica	2	Penna speciale per lavagna interattiva, con una batteria AAA (mini Stilo) da 1,5 V per agli penna.	I colori possono variate
Cavo speciale da 10 metri	1	Cavo per la connessione tra computer e lavagna interattiva
Disco di installmento Oliboard	Fino a 3 dischi	Driver e software applicativo per Windows, Linux, Mac
Manuale utente	1	Guida per l'utente	OLIBRAO OLIBRAO
Staffe di installmente e accessori per il fissaggio a parete	1	Kit di fissaggio a parete	Varie parti meccaniche

- Accessori opzionali

In alternatively all'installazione a parete è possibile installare la lavagna interattiva su uno speciale piedistallo ordinabile a richiesta. Di seguito il modello B5848.

Piedistallo opzionale (mod. B5848)

Dimensioni piedistallo (senza lavagna e proiettre) modello B5848:

larghezza: 127 cm; prof. 75 cm;
- altezza: 246 cm (max altezza del supporto proietto montato).

Lavagna OLIBOARD 95D su piedistallo mod. B5848

Imballo piedistallo modello B5848 (costituito da due imballi):

• package 1: cm. 1680 x 770 x 110, peso lordo ~ 34,5 Kg
• package 2: cm. 2030 x 750 x 170 ,peso lordo ~ 28 Kg

CARATTERISTICHE PRINCIPALI

Aspetto esteriore

(II colore più variare in funzione del modello)

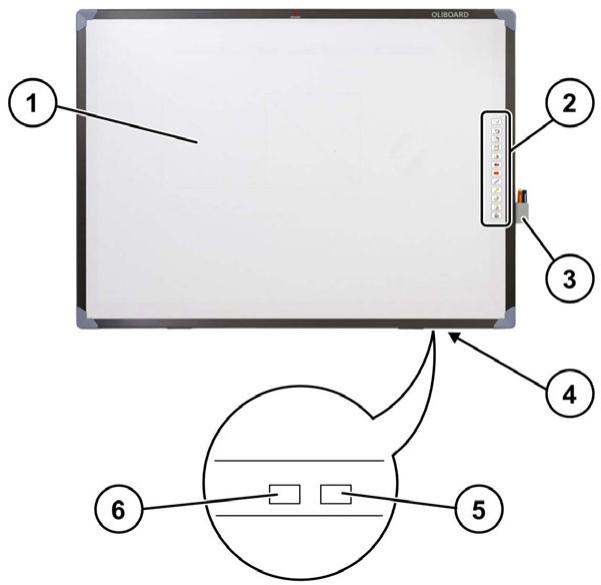

Rif.	Descrizione
1	Area di scrittura
2	Tasti funzione
3	Portapenne
4	Scheda interfaccia
5	Interfaccia per il cavo speciale da collegare alla porta USB del computer (la lavagna è di norma alimentataattraverso lo stesso cavo)
6	Connettore di alimentazione (di norma non usato)

TASTI FUNZIONE PRESENTI SULLA LAVAGNA

Tasti funzione	Definizione	Modalità commando	Modalità finestra	Modalità annotazione
	Orientamento (taratura)	Orientamento	Orientam.	Orientam.
	Modalità dato (simile mouse)	Nessun effetto	Passa alla modalità dato	Passa alla modalità dato
	Modalità annotazione	Passa alla modalità annotazione	Passa alla modalità annotazione	Nessun effetto
	Modalità finestra	Nessun effetto	Frontespizio	Frontespizio
	Crea pagina vuota	Crea pagina vuota	Crea pagina vuota	Crea pagina vuota
	Pg Su	Nessun effetto	Pg Su	Pg Su
	Pg Giù	Nessun effetto	Pg Giù	Pg Giù
	Penna normale	Passa a modalità annotazione e usa pennanorm.	Pennannormale	Pennannormale
	Penna trasparente (evidenziatore)	Passa a modalità annotazione e usa pennantrasp.	Pennannstraporemente	Pennannstraporemente
	Gomma	Gomma	Gomma	Gomma
	Riproducui	Riproducui pagine	Riproducipagina	Riproducipagina
	Stampa	Stampa	Stampa	Stampa

Dati tecnici

Piattaforma hardware	Dispositivo periferico per PC, notebook.
Velocità di trascinamento	Oliboard 78S: 17m/s (669 inch/s)Oliboard 78D, Oliboard 95D: 8 m/s (314 inch/s)
Precisione	+/- 0,05 mm
Principio di funzionamento	Induzione elettromagnetica
Modalità operative	Modalità dato Modalità finestra Modalità annotazione Modalità schermo intero
Alimentazione USB	DC 5V 100mA
Durata della batteria della penna elettronica	La durata delle batterie varia a seconda del tipo; le comuni batterie alcaline sono arrivare a una durata di tre mesi circa.
Temperatura di esercizio	20°C ÷ +55°C
Umidità di esercizio	RH: 30% ÷ 80%
Potenza	< 2W

Modelli

	OLIBOARD 78S OLIBOARD 78D	OLIBOARD 95D
Area esterna
- diagonale	85"	101"
- dimensioni	174 x 127 cm	223 x 127 cm
Area attiva
- larghezza	78"	95"
- altezza	160 x 119 cm	210 x 118 cm
Rapporto d'aspetto	4,3	16:9
Peso netto (+/- 1 kg)	17 Kg	25,5 Kg
Imballo
- dimensioni	1860 x 1400 x 120 cm	2350 x 1400 x 120 cm
- peso lordo (+/- 2 Kg)	29 Kg	32 Kg

INSTALLAZIONE FISICA

L'installazione a parete o su piedistallo deve essere eseguita da personale autorizzato nel rispetto di quando prescritto alla documentazione Olivetti.

Il cavo di collegamento della lavagna deve essere connesso alla porta USB del computer. Il cavo VGA (o HDMI) del video-proiettre deve essere connesso alla porta VGA (o HDMI) del computer.

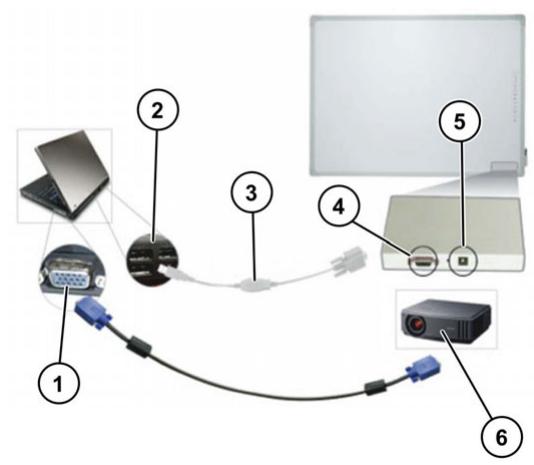

Rif.	Descrizione
1	VGA (o HDMI)
2	USB
3	Cavo speciale USB
4	Porta interfaccia lavagna per cavo speciale in dotazione
5	Connettore di alimentazione (di norma non usato)
6	Video-Proiettre

NOTA: il collegamento fra computer e video-proiettre delve essere effettuato con i due dispositivi spenti.

INSTALLAZIONDELLABATTERIA DELLPENNA ELETTRONICA

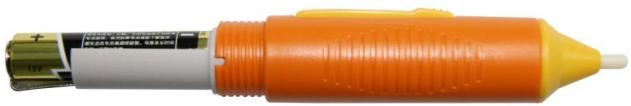

Aprirle l cappuccio posteriore della penna elettronica ruotandolo in senso antiorario, insereire una batteria AAA (mini Stilo) da 1,5 V come illustrato in figura e avvitare di nuovo il cappuccio posteriore agenda in senso orario.

Il colore esterno della penna può differire dalla foto.

NOTA: la penna è dotata di un pulsante che, a seconda della modalità operativa del software, opera come il tasto destro del mouse.

INSTALLAZIONE DEL SOFTWARE PER WINDOWS

Il software Oliboard preveDE due tipi di installmente: "installazione rapida" e "installazione passo-passo".

L'installazione rapida comprende le seguenti fasi eseguite automaticamente in sequenza:

• Installazione del driver software Oliboard.
• Installazione del software applicativo Oliboard.
• Installazione del driver software per il cavo USB.

L'installazione passo-passo permette di installare il software un passo alla volta.

INSTALLAZIONE RAPIDA

Non collegare il cavo della lavagna al computer (qualora il cavo USB sia gia stato collegato al computer, scollegarlo); durante la procedura di installmente apparirà un messaggio a video quando occorrera collegare il cavo.

(Se si avvia la procedura di INSTALLazione con il cavo più collegato, sare è poi necessario installare il driver software per il cavo USB).

1. Inserire il disco Oliboard Software.
2. Fare cliq sul logo del programma (equivale a lanciere il programma di "autorun").
3. Apparirà la finestra della guida all'installazione.
4. Fare cli su "Install All" per eseguire l'installazione rapida.
5. Selezionare la lingua che si desidera installare e confermare con "Next".
6. Selezionare il percorso di installatione e confirmare con "Next". L'installazione del software avrata inizio; al termine verrà eseguita l'installazione del driver per il cavo USB.
7. Quando ilsystema chiede se si desidera installare il driver FTDI USB,fare clic sull'opzione "SI" per eseguire l'inseggazione.Al termine (dopo un'attesa di alcuni secondi) verrà visualizzato un messaggio che richiedera di effettuare la connessione del cavo USB al computer.

Collegare il cavo a una porta USB del computer (l'altro capo del cavo deve essere collegato alla lavagna interattiva).

Dopo aver collegato il cavo, fareciesu "OK".

1. Alla visualizzazione del messaggio di installmente completeness,fare cli su "Finish" e, al ritorno alla maschera principale,fare cli su "Exit".
2. Seguire le istruzioni riportate al paragrafo "Esecuzione del software".

INSTALLAZIONE PASSO-PASSO

Questo tipo di installmente è consigliato soltanto per aggiornare il software in dotazione alla lavagna.

1. Inserire il disco Oliboard Software.
2. Fare clic sul logo del programma.
3. Apparirà la finestra della guida all'installazione.
4. Fare cli c su "Install Step By Step" per installare il driver e il software Oliboard e il driver del cavo USB seguendo la modalità passo-passo.

Installazione driver software Oliboard

1. Fare cli per installare il driver della lavagna interattiva.
2. Selezionare la lingua che si desidera installare e confermare con "Next".
3. Selezionare il percorso di installatione con "Next".
4. Terminare l'installazione premendo il pulsante "Finish". Collegare il cavo a una porta USB del computer (l'altro capo del cavo deve essere collegato alla lavagna interattiva).

Dopo aver collegato il cavo, fareciesu "OK".

Installazione del software Oliboard

1. Fare clic su
2. Selezionare la lingua che si desidera installare.
3. Selezionare il percorso di installatione. L'installazione del software avr a inizio.
4. Alla visualizzazione del messaggio di completamento dell'installazione, fare click su "Finish".

Installazione del driver software del cavo USB

Normalmente non è necessario eseguire但这a procedura se si è giornata l'installazione rapida.

1. Fare clic su cavo USB.

"Install USB Driver" per installare il driver per il

1. Fare cli su " Install FTDI Driver" per installare il driver.

Dopo aver collegato il cavo,fare cluc su "SI".

Se l'installazione è stata eseguita correttamente, un messaggio di installmente eseguita viene visualizzato.

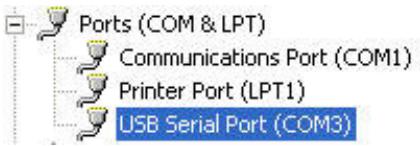

Si può verificare l'avvenuta installmentazione del cavo USB, facendo click con il tasto destro del mouse in "Risorse del computer", e quindi, con tasto sinistro del mouse, in "Proprietà" → "Hardware" → "Gestione periferiche" → "Porte (Com e LPT)" apparirà la periferica "Porta serialle USB". Verificare che la porta COM assegnata si minore di 10 (es. COM 5) e che la velocità di trasmissione sia 57600.

DISINSTALLAZIONE DEL SOFTWARE OLIBOARD

Fare cli c su "Start" "Pannello di controllo" "Installazione applicazioni", selezionare "Oliboard" e successivamente fare cli su "Rimuovi programmi".

Quindi selezionale l'opzione per rimuovere tutte le caratteristiche installate ed eseguire le istruzioni a video.

In alternatively, insere il disco del software,fare cli sul logo del programma Oliboard e avviare la guida alla disinstallazione del software seguendo le istruzioni a video.

Al terme della disinstallazione si consiglia di riaviare il computer.

ESECUZIONE DEL SOFTWARE

Il cavo della lavagna deve essere collegato alla porta USB del computer.

Per l'ecuzione del software, si deve innanzitutto avviare il driver software della lavagna, eseguire, se necessario, la funzione di orientamento e quando avviare il software della lavagna.

Avvio del driver della lavagna interattiva

Fare cli c su " Start" " Tutti i programmi" " Olivetti" " Oliboard Software e avviare Oliboard Driver. Nell'angolo inferiore destro della barra di stato del desktop

comparirà l'icona del modulo di communicateso

NOTA: se compare il messaggio "Comunicazione con la lavagna fallita", verificare che il cavo della lavagna sia collegato correttamente al computer e alla lavagna. Fare quindi*clic sull'icona dell'Oliboard Driver e selezioneare "Riconnetti" nel menu a comparsa. Se la segnalazione persistsente, verificare che il driver del cavo USB sia installato correttamente (vederenota su verifica installatione del cavo USB a pag. 13).

NOTA: dopo aver avviato l'esecuzione del driver,ciescare sull'icona di Oliboard driver per attivare o disattivare il parametro di "autostart" in funzione che si voglia o meno lanciare in automatico I'esecuzione di Oliboard driver alla successiva riaccensione del computer. Se il computer è sempre connesso alla lavagna è preferibile attivare "autostart". Se"Incevce il computer cui ozzo essere scollegato alla lavagna si sugerisce di disattivare "autostart" per evitare una segnalazione di erre per lavagna non collegata alla successiva riaccensione del computer.

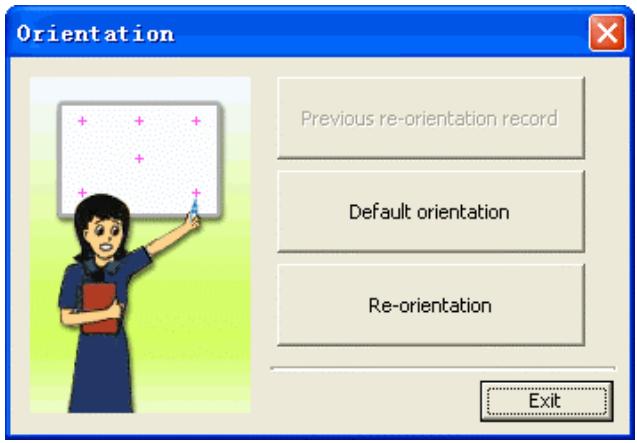

Orientamento della lavagna interattiva

Questa funzione serve a tarare la lavagna rispetto all'immagine proiettata su diessa.

1. Fare cig con il pulsante sinistro del mouse sull'icona dell'Oliboard Driver nella barra dei comandi in basso; selezionare "Orientamento" nel menu a comparna e quindi selezionare la modalità di orientamento desiderata (vederenota ISTRUZIONE in fondo a quello paragrafo).

NOTA: la funzione di orientamento può essere attivata con l'apposto pulsanteippo alla sommità della barra dei pulsanti sulla lavagna.

1. Facendo cli con il pulsante sinistro del mouse su "Ri-orientamento" si aprira la finestra a comparsa Orientamento. Fare cli con la penna elettronica al centro della croce lampeggiante "+" sulla lavagna. Successivement ripetere l'operazione per gli altri punti di orientamento (in totale sono sei), avendo cura di centrare bene con la penna elettronica il centro della croce lampeggiante.

ISTRUZIONE: selezionare "Ri-orientamento" in occasione della prima installatione dell'Oliboard Driver, o se èambiata la posizione del proietto o della lavagna interattiva, o se èambiata la modalità di visualizzazione (es. dimensione dell'immagine o risoluzione). Per eseguire rapidamente un orientamento, è possibile selezionare "Ri-orientamento precedente", a condizione che non siano state apportate modifiche dopo l'ultimo utilizzato. Se non è necessario un orientamento preciso, selezionare "Orientamento predefinito".

Avvio del software applicativo della lavagna

1. Fare cli c su "Start" "Tutti i programmi" "Olivetti" "Oliboard Software" e avviare il programma applicativo. Si aprirà una finestra di accesso nella quale potranno essere digitati il nome utente e la password.
2. Per avviare il software utilizzato l'account predefinito,asta fare cliq sul pulsante di login "Accedi"enza insere alcun dato,oppure si può insere il proprio account personale. Quando utilizza un account personale, I'utente ha la possibilità di personalizzare la barra degli strumenti, le risorse e i modelli.

NOTA: prima di avviare il programma applicativo, assicurarsi che la lavagna interattiva sia correttamente collegata al PC e che il driver della lavagna interattiva sia in esecuzione.

NOTA: per le modalità di funzionamento del softwarefare riferimento alle istruzioni della GUIDA on line (HELP on line) attivabile dal menu del software Oliboard.

Creazione di un account e di una password personali

1. Fare clic su "Start" "Tutti i programmi" "Olivetti" "Oliboard Software" "User Manager" apparirà la finestra seguente:

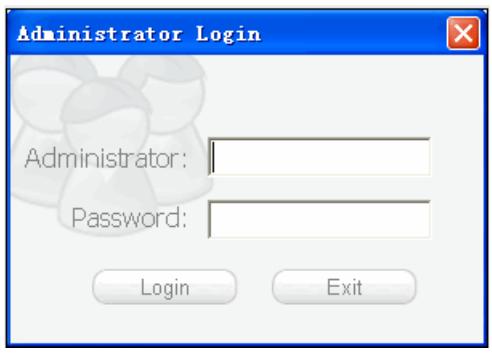

Digitare i dati dell'account amministratore per accedere al software. L'account amministratore predefinito è: Administrator, Password: oliboard.

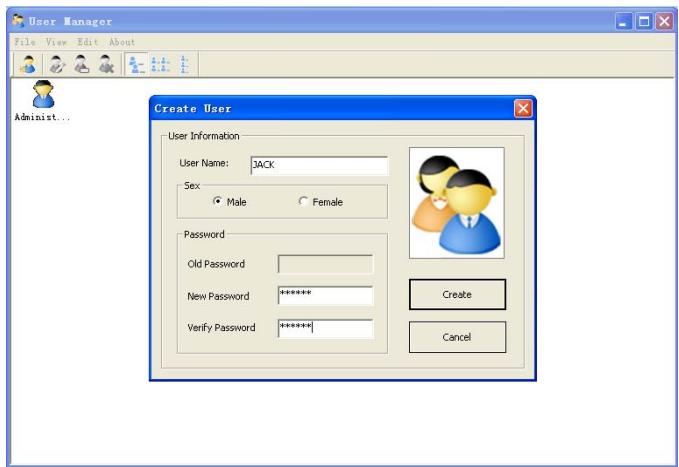

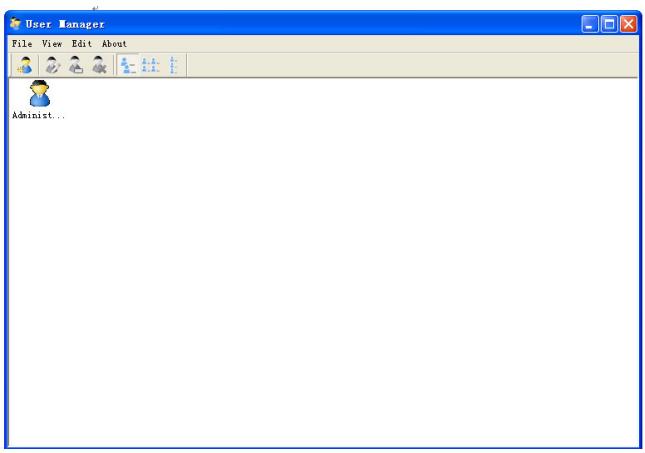

1. Apparirà la finestra User Manager.

1. Selezionare "Modifica" "Nuovo utente" per create un account personale.
2. Digitare il nome utente e la password e selezionare "Crea".

1. Al terme del processo, nella finestra comparirà il nuovo utente:

Impostazione delle funzioni Oliboard

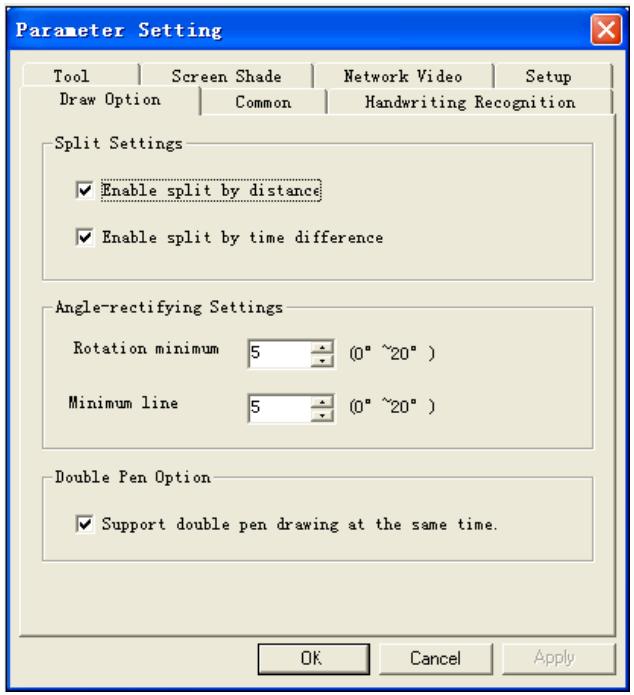

Fare cliq su "Opzioni"

per après la finestra sotto raffigurata.

Per i modelli di lavagna Oliboard 78D e Oliboard 95D, impostare la funzione "penna dopbia" come quello.

INSTALLAZIONDE DEL SW PER LINUX-UBUNTU

INSTALLAZIONE

Si evidenzia che sono necessari i privilegi da amministratore e l'eventuale password per portare a compimento l'installazione, sia del software che dei driver.

Nella cartella di installatione, sono disponibili, per la distribuzione Ubuntu, due procedure di installatione: quella per processori Intel (architetura i386 e derivate) e quale per processori AMD64.

Selezionare la procedura relativa al processore del proprio computer.

Collegare il cavo della lavagna alla porta USB del computer.

A Anything sono possibili due metodi di installmente:

1. Primo modo:

Fare doppio cli su Oliboard_for_Linux_V2.1.deb

La procedura di INSTALLazione prevede i passi seguenti (eseguire le istruzioni a video):

• Selezionare "Installa pacchetto".
• Digitare la password (in funzione dei diritti dell'account utente nel sistema operativo).

• Esecuzione della procedura di installmente; al suo completeness viene visualizzato un apposto messaggio.

• Secondo metodo:

• Aprire una finestra di terminale.

• Digitare i comandi necessari per accedere alla cartella dove risiede Olibrary_for_Linux_V2.1 deb.
• Digitare il dato seguente (nel caso di processore i386): sudo dpkg -i Oliboard_for_Linux_V2.1_Packet2101_I386.def. e insere la password di root.
  In caso di problemi, digitar il dato in questa altra sequenza: su - password di root. Digitare i comandi necessari per accederate alla cartella dove risiede Oliboard_for_Linux_V2.1 deb. dpkg-i Oliboard_for_Linux_V2.1.deb.

DISINSTALLAZIONE DEL SOFTWARE

Prima di disinstallare il sw occorre disattivare il driver sw (tramite il comando "Exit" attivabile cliccando sull'icona del driver nella barra di lavoro) e uscire dall'applicatione se è ancora in corso di esecuzione.

Oliboard per Linux può essere rimioso dal computer in due modi. Uno consiste nel seguire le istruzioni visualizzate sullo schermo, l'altro nell'utilizzato la riga di lavoro.

1. Primo modo:

2. Aprire Synaptic Package Manager (Sistema -> Amministrazione)

3. Digitare la parola seguente nella barra di ricerca: Oliboard.
4. Selezionare la voce Oliboard per rimuovere Oliboard per Linux dal computer e confirmare la disinstallazione con "Applicare".

Oliboard per Linux verrà quindi rimioso dal computer.

1. Secondo metodo:

2. Aprire una finestra di terminale.

3. Digitare il lavoro seguente: sudo dpkg -P Oliboard.

Oliboard per Linux verrà quindi rimioso dal computer.

ESECUZIONE DEL SOFTWARE

Il cavo della lavagna deve essere collegato alla porta USB del computer.

Per l'ecuzione del software, si deve innanzitutto avviare il driver software della lavagna, eseguire, se necessario, la funzione di orientamento e quindi avviare il software della lavagna.

Avvio del Oliboard Driver

1. Fare cli c su "Applicazioni" "Oliboard" "Oliboard Driver" per eseguire il Oliboard Driver.
2. Una volta eseguito il Oliboard Driver, apparirà la sua icona sul pannello nell'angolo superiore destro del desktop:

1. Al momento dell'esecuzione del driver la lavagna eseguirà un test di connessione. In caso di erre, controllare che il cavo della lavagna sia correttamente collegato al computer e alla lavagna; quando fareblick sull'icona del driver e selezionare l'opzione " Riconnetti" dal menu a comparna.

NOTA: Oliboard driver, una volta installato, viene eseguito automaticamente alle successive riaccensioni del computer. Se il computer è spesso scollegato alla lavagna, si sugerisce di disattivare l'esecuzione automaticaattraverso il gestore delle applicazioni all'avvio (Startup Applications Preferences) per evitare una segnalazione di erre per lavagna non collegata alla accensione del computer.

Orientamento della lavagna interattiva

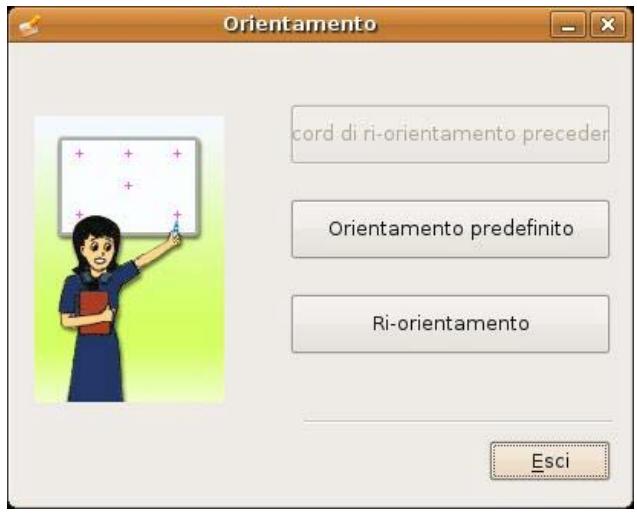

Questa funzione serve a tarare la lavagna rispetto all'imagine proiettata su diessa.

1. Fare cli cull'icona del driver sul pannello in alto del desktop, selezionare "Ri-orientamento" nel menu a comparna e quindi selezionare la modalità di orientamento desiderata (vederenota ISTRUZIONE in fondo a questo paragrafo).

NOTA: la funzione di orientamento può essere attivata con l'apposto pulsante sono alla sommità della barra dei pulsanti sulla lavagna.

1. Facendo cli con il pulsante sinistro del mouse su "Ri-orientamento" si aprira la finestra a comparsa Orientamento. Fare cli con la penna elettronica al centro della croce lampeggiante "+" sulla lavagna. Successivement ripetere l'operazione per gli altri punti di orientamento (in totale sono sei), avendo cura di centrare bene con la penna elettronica il centro della croce lampeggiante.

ISTRUZIONE: selezionare "Ri-orientamento" in occasione della prima installatione dell'Oliboard Driver, o se èambiata la posizione del proietto o della lavagna interattiva, o se èambiata la modalità di visualizzazione (es. dimensione dell'immagine o risoluzione). Per eseguire rapidamente un orientamento, è possibile selezionare "Ri-orientamento precedente", a condizione che non siano state apportate modifiche dopo l'ultimo utilizzo. Se non è necessario un orientamento preciso, selezionare "Orientamento predefinito".

Avvio del software applicativo della lavagna

1. Fare clc su "Applicazioni" "Oliboard" "Oliboard" per avviare l'applicazione.
2. Si aprira una finestra di accesso nella quale potranno essere digitati il nome utente e la password. Per avviare il software utilizzato l'account predefinito, bastafare clic sul pulsante di login "Accedi"enza inserire alcun dato, oppure si può insertire il proprio account personale. Quando utilizza un account personale, l'utente ha la possibilità di personalizzare la barra degli strumenti, le risorse e i modelli.

NOTA: per poter avviare il software è necessario che il driver Oliboard sia in esecuzione e che la lavagna sia collegata correttamente al cavo.

NOTA: per le modalità di funzionamento del softwarefare riferimento alle istruzioni dell'HELP ON LINE.

INSTALLAZIONE DEL SOFTWARE PER MAC

Si evidenzia che sono necessari i privilegi da amministratore e l'eventuale password per portare a compimento l'installazione sia del software che dei driver.

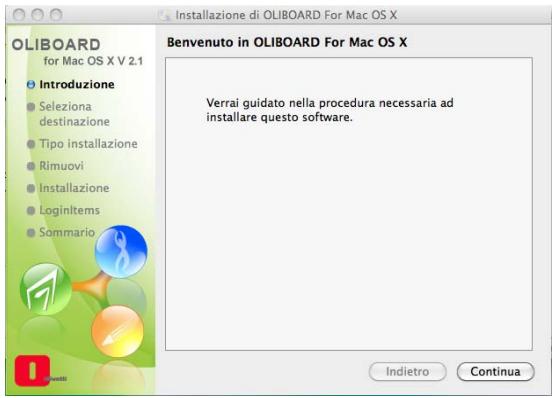

INSTALLAZIONE DEL SOFTWARE OLIBOARD

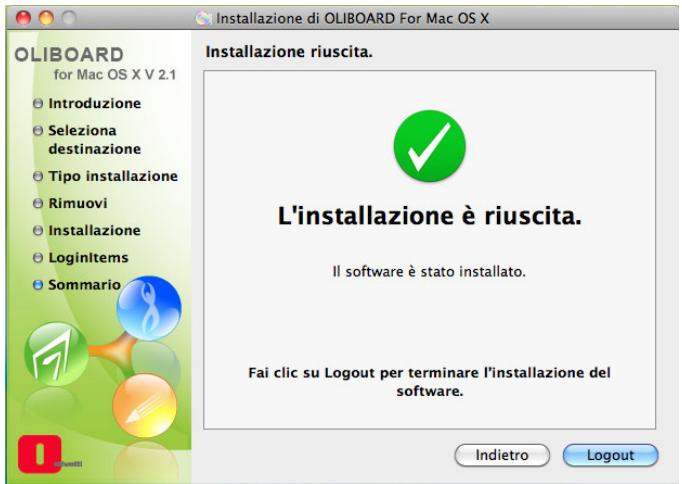

1. Inserire il disco con il software Oliboard per MAC (non collegare il cavo USB della lavagna al computer).

1. Fare click sul pulsante "O clipboard installer".

1. FareLogic su "Continua", quindi atteneri alle istruzioni visualizzate sono al completeness dell'installazione.

A Anything's pinto bisogna installare il driver software del cavo USB.

INSTALLAZIONE DEL DRIVER SOFTWARE DEL CAVO USB

Tornare alla videata iniziale e fare click per entrare nella cartella "USB_Cable_Driver"; quando entrare nella cartella FTDI Driver, che contiene due driver di installazione alternativi:

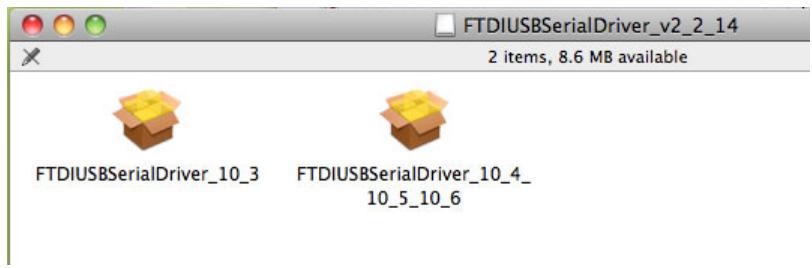

• FTDIUSBSerialDriver_10_3.dmg (per systemd operativi MAC 10.3)
• FTDIUSBDriver_10_4_10_5_10_6.dmg, (per sistemi operativi MAC 10.4, 10.5 e 10.6)

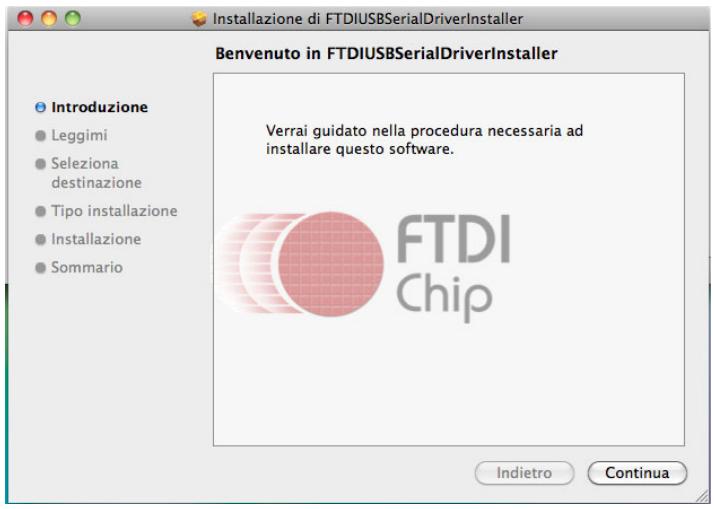

Per eseguire l'installazione, fare Click due volte sul driver da installare.

Quindi seguire le istruzioni a video.

DISINSTALLAZIONE DEL SOFTWARE

1. Selezionare il software Oliboard in "Applicazioni", quindi fareciesu "Disinstalla" per avviare la procedura di disinstallazione del software, quindi confermare la disinstallazione.
2. Fare cig scu "SI" per avviare la disinstallazione del software.

ESECUZIONE DEL SOFTWARE

Per l'ecuzione del software, si deve innanzitutto avviare il driver software della lavagna, eseguire, se necessario, la funzione di orientamento e quando avviare il software della lavagna.

Avvio del Oliboard Driver

1. Collegare il cavo della lavagna al computer. Fare cli su "Sistema" "Applicazioni" "Oliboard Software" "Driver" "V2.1" "Oliboard Driver" per eseguire il Oliboard Driver.
2. Dopo aver avviato il Oliboard Driver, sul desktop viene visualizzata l'icona del driver:

1. Quando è in esecuzione, il Oliboard Driver verifica automaticamente la connessione della lavagna. Se appeare un messaggio di erre, verificare la connessione tra la lavagna e il computer,fare cli sull'icona del driver e selezionare l'opzione " Riconnetti" dal menu a compara del lavoro " Impostazioni".

NOTA: Oliboard driver, una volta installato, viene eseguito automaticamente alle successive riaccensioni del computer. Se il computer è spesso scollegato alla lavagna, si suggerisce di disattivare l'esecuzione automatica (fare click con il pulsante destro del mouse sull'icona del driver e disattivare l'opzione di avvio al login).

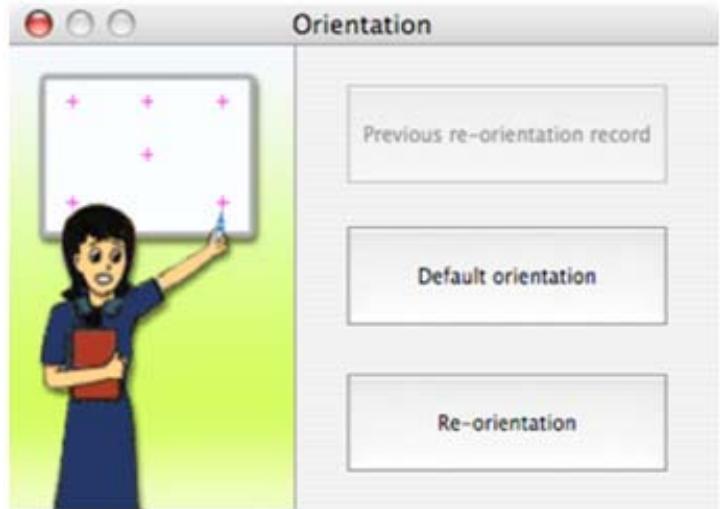

Orientamento della lavagna interattiva

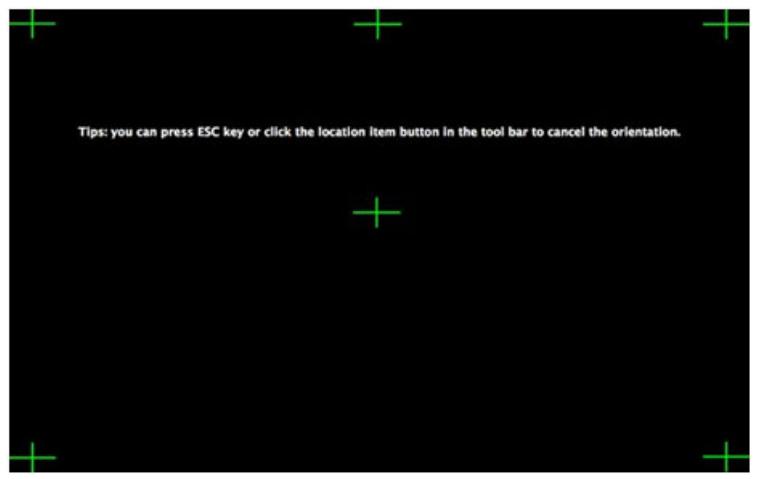

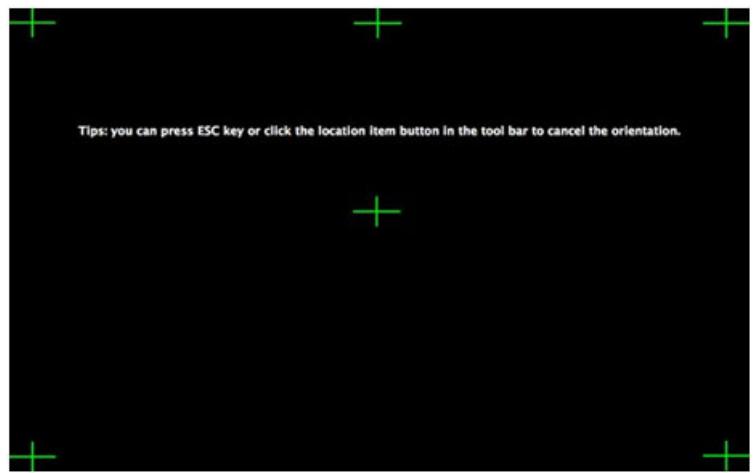

Questa funzione serve a tarare la lavagna rispetto all'immagine proiettata su diessa.

1. Fare cigl sull'icona del driver, selezionare "Orientamento" dal menu a comparna e quando selezionare la modalità di orientamento desiderata (vedere nota ISTRUZIONE in fondo a quello paragrafo).

NOTA: la funzione di orientamento può essere attivata con l'apposto pulsanteippo alla sommità della barra dei pulsanti sulla lavagna.

1. Facendo cli con il pulsante sinistro del mouse su "Ri-orientamento" si aprirà la finestra a comparsa di Orientamento seguente. Fare cli con la penna elettronica al centro della croce lampeggiante "+" sulla lavagna. Successivamente ripetere l'operazione per gli altri punti di orientamento (in totale sono sei), avendo cura di centrare bene con la penna elettronica il centro della croce lampeggiante.

ISTRUZIONE: selezionare "Ri-orientamento" in occasione della prima installatione dell'Oliboard Driver, o se èambiata la posizione del proietto o della lavagna interattiva, o se èambiata la modalità di visualizzazione (es. dimensione dell'immagine o risoluzione). Per eseguire rapidamente un orientamento, è possible selezionare "Ri-orientamento precedente", a condizione che non siano state apportate modifiche dopo l'ultimo utilizzo. Se non è necessario un orientamento preciso, selezionare "Orientamento predefinito".

Avvio del software applicativo della lavagna

1. Fare clc su " Sistema" "Applicazioni" "Oliboard Software" "Software" "Oliboard" per avviare l'applicazione.
2. Si aprirà una finestra di accesso nella quale potranno essere digitati il nome utente e la password. Per avviare il software utilizzato l'account predefinito, basta fareciesul pulsante di login "Accedi"enza insertire alcun dato, oppure si può insertire ilproprio account personale. Quando utilizza un account personale, l'utente ha la possibilità di personalizzare la barra degli strumenti, le risorse e i modelli.

NOTA: per poter avviare il software è necessario che il driver Oliboard sia in esecuzione e che la lavagna sia collegata correttamente al computer.

Successivamente l'applicazione avrà quello aspetto:

NOTA: per le modalità di funzionamento del softwarefare riferimento alle istruzioni dell'HELP ON LINE.

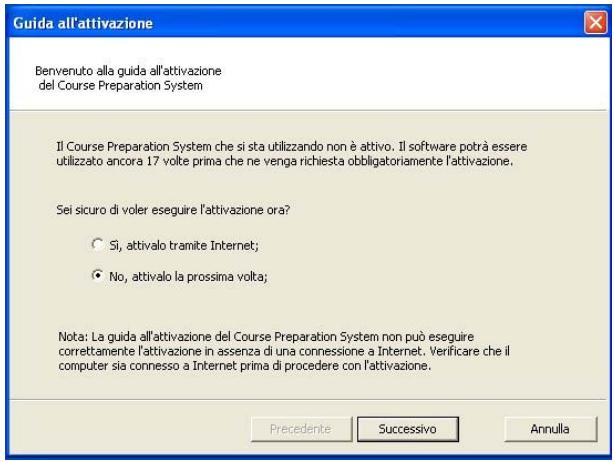

REGISTRAZIONE DEL SOFTWARE

La prima volta che il software Oliboard viene eseguito su un computer non collegato ad una lavagna, viene richiesta una registrazione del software.

E' possibile eseguire subito la registrazione, oppure la si può eseguire in tempi successivi.

Quando si è esaurito il numero di esecuzioni possibili nella registrazione, occorre disinstallare il software.

Per registrar il software occorre disponre di un collegamento diretto ad Internet e del codice di attivazione (di norma fornito con il CD-ROM del software).

NOTA: la registrazione del software non è richiesta se la lavagna è collegata al computer.

1. Se viene visualizzato il messaggio "Verifica lavagna fallita, il programma non può proseguire!", controllare la connessione tra la lavagna e il computer.

2. Verificare che sia stato utilizzato il cavo speciale di collegamento della lavagna e che tale cavo sia stato collegato correttamente.

3. Controllare che la lavagna sia accesa (la spia rossa sul retro, parte destra, deve essere illuminata).
   Controllare che il driver software della lavagna sia stato attivato.
4. Controllare che il driver sw del cavo USB sia correttamente installato (vederenota nel paragrafo relativo alla sua installment).

5. Se il computer non deve essere collegato alla lavagna e compare il messaggio, verificare che sua stato disattivato il parametro di "autostart" di Oliboard Driver (cliccare sull'icona e disattivare il parametro).

6. All'avvio del software appeare il messaggio "Errore durante il caricamento del file XML".

Controllare la versione di Internet Explorer. Aggiornare IE alla versione 6.0, se la versione in uso è la 5.0 o una versione precedente.

1. É possible scrivere solo su alcune parti della lavagna.

Eseguire la procedura di Ri-Orientamento della lavagna.

1. Durante l'orientamento della lavagna risulta impossibile trovare alcuni punti di orientamento.

Controllare che la deviazione laterale e l'offset verticale del proiettore siano corretti. Assicurarsi che tutti i continuti visualizzati sul video del compute possano essere proiettati nella loro integrità sulla lavagna.

1. La penna elettronica non scrive correttamente.

2. Verificare la modalità operativa corrente del software. La funzione di scrittura è attiva soltanto in modalità disegno o in modalità annotazione, nelle non è attiva in modalità comando.
   Non premere il pulsante della penna elettronica durante la scrittura.

3. Tenere la punta della penna elettronica in posizione verticale rispetto al pannello della lavagna.
   Evitare di calcare con la penna elettronica.

4. Controllare che la batteria sia carica. In caso contrario sostituirla con una batteria nuova.

5. Come uscire dal software Oliboard?

6. Fare clc sulla Tavolozza operativa in "Modalità lavoro", e fare quindiclcup "Esci"nel menua comparsa.

7. In alternatively,fare clic su "File" (nel menu principale) "Esci",ppure fare clic sull'icona Oliboard nella "Barra strumenti principale" e al prompt fare clic su "Esci".

8. Perché l'immagine proiettata ha forma trapezoidale? Perché è necessario correggerla e come si fa?

9. É possible che il proiettre non sia in piano (ad esempio perché la parte anteriore è più alta di quella posteriori o viceversa) e che di consenso l'immagine proiettata assuma una forma trapezoidale.

10. Un'immagine trapezoidale è un'immagine distorta e deve essere regolata fine ad ottenere le normali condizioni di proiezione.
11. Generalmente è possible regolare l'imagine utilizzato un manipolatore remoto o correggendo l'altezza del proiettre. Per informazioni dettagliate fare riferimento al Manuale Utente in dotazione al proiettre.

Trapezio

Rettangolo

8. Che tipo di proiettre deve essere utilizzato con la lavagna interattiva?

Il proiettre deve soddisfare i tre seguenti requisiti:

• delve essere un proiettre frontale;
• devesupportarela risoluzione del computer;
• la potenza luminosa minima deve essere superiore a 500 Lumen. Per il requisito specifico fare riferimento alle dimensioni della sala.

9. Cosafare se si èutilizzato un pennarello colorato non cancellabile per scrivere sulla lavagna?

Non usare mai pennarelli colorati per scrivere sulla lavagna! Qualora accadesse, pulire delicatamente la lavagna con cotone assorbente inumidito con alcol.

10. Come si pulisce il pannello della lavagna?

Pulire il pannello strofinandolo delicatamente con uno straccio inumidito.

ATTENZIONE:ippo averlo bagnato, strizzare lo straccio per rimuovere l'acqua in effesso. In tal modo si eviteranno infiltrazioni d'acqua all'interno della lavagna.

11. Perché non è possibile utilizzato la funzionalità di rete?

• Se nella configurazione si è selezionata la funzione "Doppia Penna", la funzionalità di rete non è operativa.
• FareLogic su "Tavolozza operativa" "Opzione" per modificare l'impostazione della funzione DualPen se si desidera attivare la funzionalità di rete.

Pagina lasciata intenzionalmente bianca

OLIBOARD

PIZARRAS INTERACTIVAS

Gruppo Telecom Italia

Via Jervis, 77 - 10015 Ivrea (ITALIA)

www.olivetti.com

É Vietato smaltire qualiasi apparecchiatura elettrica ed elettronica come rifiuto solido urbano: è obbligatorio effettuate una sua raccolta separata. L'abbandono di tali apparecchiature in luoghi non specificamente predisasti ed autorizzati, perché avere effetti pericolosi sull'ambiente e sulla salute. I trasgressori sono soggetti alle sanzioni ed ai provedimenti a norma di Legge.

PER SMALTIRE CORRETTAMENTE LE NOSTRE APPARECCHIATURE POTETE:

a) Rivolgervi alle Autorità Locali che vi forniranno indicatori e informazioni pratiche sulla corretta gestione dei rifiuti, ad esempio: luogo e orario delle stazioni di confrimento, ecc.
b) All'acquisto di una nostra nuova apparecchiatura, riconsegnare al loro Rivenditore un'apparecchiatura usata, analoga a quella acquistata.

I symbolo del contentatore barrato, riportato sull'apparecchiatura, significa che:

• L'apparecciatura, quando sera giunta a fine vita,uveissere portata in centri di raccolta attrezzati eveissere trattateparallelamente difiuti urbani;
• Olivetti garantisce l'attivazione delle procedures in materia di trattamento, raccolta, riciclaggio e smaltimento della apparecchiatura in conformità alla Diretta 2002/96/CE (e succ.mod.).

2. PER GLI ALTRI PAESI (NON UE)

Il trattamento, la racca, il riciclaggio e lo smaltimento di apparecchiarie elettriche e edeltroniche dovà essere effettua in conformità alle Leggi in vigore in cascun Paese.

DIRECTIVA 2002/96/CE SOBRE EL TRATAMENTO, LA RECOGIDA, EL RECICLAJE Y LA ELIMINACION DE APARATUS ELECTRICOS Y ELECTRONICOS Y DE SUS COMPONENTES

Applicabili nei paesi dell'Unione Europea e in altri paesi con sistemi di raccolta differenziata

Il significato riportato sulle batterie, o sulla confezione, o sulla documentazione, significata che le batterie in dotazione al prodotto non devono essere smaltite come rifuito solido urbano, ma è obbligatorio effettuare una raccolta separata. Portare la batteria esausta nei centri di raccolta autorizzati per il riciclo. Lo smaltimento non corretto più avere effetti pericolosi sull'ambiente e sulla salute.

Quando presenti, i symboli chimici Hg (mercurio), Cd (cadmium), PB (piombo) indicano che la batteria contiene la sostanza in quantità superiori a quanto definite nella direttiva.
