MANUALE UTENTE WM1510 W WHIRLPOOL

• L’apparecchio che avete acquistato è stato sviluppato per essere impiegato in ambito domestico ed anche: - nelle aree cucina di luoghi di lavoro, negozi e/o uffici - nelle fattorie - in hotels, motels, residences, bed & breakfast ad uso del singolo cliente. Per utilizzare al meglio il vostro apparecchio, vi invitiamo a leggere attentamente le istruzioni per l’uso, in cui troverete la descrizione del prodotto e consigli utili. Conservare queste istruzioni per future consultazioni.

1. Dopo aver disimballato l’apparecchio, assicurarsi

che non sia danneggiato e che la porta si chiuda perfettamente. Eventuali danni devono essere comunicati al rivenditore entro 24 ore dalla consegna dell’apparecchio.

2. Attendere almeno due ore prima di mettere in

funzione l’apparecchio, per dar modo al circuito refrigerante di essere perfettamente efficiente.

3. Accertarsi che l’installazione ed il collegamento

elettrico siano effettuati da un tecnico qualificato secondo le istruzioni del fabbricante ed in conformità alle norme locali sulla sicurezza.

4. Pulire l’interno dell’apparecchio prima di utilizzarlo.

Il materiale di imballo è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio . Per lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistirolo, ecc…) deve essere tenuto fuori dalla portata dei bambini in quanto potenziale fonte di pericolo.

2. Rottamazione/Smaltimento

L’apparecchio è stato realizzato con materiale riciclabile. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo apparecchio sia rottamato in modo corretto, contribuite a prevenire le potenziali conseguenze negative per l’ambiente e la salute. apparecchio, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale l’apparecchio è stato acquistato. Informazione: Questo apparecchio é privo di CFC. Il circuito refrigerante contiene R134a (HFC) o R600a (HC), vedere la targhetta matricola posta all’interno dell’apparecchio. Per gli apparecchi con Isobutano (R600a): l’isobutano é un gas naturale senza effetti sull’ambiente ma infiammabile. È quindi indispensabile accertarsi che i tubi del circuito refrigerante non siano danneggiati. Questo prodotto potrebbe contenere gas serra fluorurati trattati nel Protocollo di Kyoto; il gas refrigerante é contenuto in un sistema sigillato ermeticamente. Gas refrigerante: R134a ha un potenziale di riscaldamento globale (GWP) di 1300. Il simbolo sull’apparecchio, o sulla documentazione di accompagnamento, indica che questo apparecchio non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Al momento della rottamazione, rendere l’apparecchio inservibile tagliando il cavo di alimentazione rimuovendo le porte ed i ripiani in modo che i bambini non possano accedere facilmente all’interno dell’apparecchio. Rottamarlo seguendo le norme locali per lo smaltimento dei rifiuti e consegnarlo negli appositi punti di raccolta, non lasciandolo incustodito neanche per pochi giorni essendo una fonte di pericolo per un bambino. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo Dichiarazione di conformità

• Questo apparecchio è destinato alla conservazione di prodotti alimentari ed è fabbricato in conformità al regolamento (CE) No. 1935/2004.
• Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità a: - obiettivi di sicurezza della Direttiva “Bassa Tensione" 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti); - i requisiti di protezione della Direttiva "EMC" 2004/108/CE. La sicurezza elettrica dell’apparecchio é assicurata soltanto quando é correttamente collegato ad un efficiente impianto di messa a terra a norma di legge.

PRECAUZIONI E SUGGERIMENTI GENERALI

• Non conservare o usare benzina, gas o liquidi infiammabili nelle vicinanze dell’apparecchio o di altri elettrodomestici. I vapori che si sprigionano possono infatti causare incendi o esplosioni.
• Non usare dispositivi meccanici, elettrici o chimici per accelerare il processo di sbrinamento diversi da quelli raccomandati dal fabbricante.
• Non usare o introdurre apparecchiature elettriche all’interno degli scomparti dell’apparecchio se questi non sono del tipo espressamente autorizzato dal costruttore.
• Questo apparecchio non é destinato ad essere utilizzato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza e/o conoscenza dell’apparecchio, a meno che siano istruite o controllate durante l’utilizzo da una persona responsabile della loro sicurezza.
• Controllare che i bambini non giochino con l’apparecchio per evitare il rischio di intrappolamento e soffocamento all’interno dell’apparecchio.
• Non ingerire il liquido (atossico) contenuto negli accumulatori del freddo (in alcuni modelli).
• Non mangiare cubetti di ghiaccio o ghiaccioli subito dopo averli tolti dal congelatore poiché potrebbero causare bruciature da freddo. INSTALLAZIONE
• La movimentazione e l’installazione dell’apparecchio deve essere effettuata da due o più persone.
• Fare attenzione durante gli spostamenti in modo da non danneggiare i pavimenti (es. parquet).
• Durante l’installazione, accertarsi che l’apparecchio non danneggi il cavo di alimentazione.
• Accertarsi che l’apparecchio non sia vicino ad una fonte di calore.
• Per garantire un’adeguata ventilazione, lasciare uno spazio su entrambi i lati e sopra l’apparecchio e seguire le istruzioni d’installazione.
• Mantenere libere da ostruzioni le aperture di ventilazione dell’apparecchio.
• Non danneggiare i tubi del circuito refrigerante dell’apparecchio.
• Installare e livellare l’apparecchio su un pavimento in grado di sostenere il peso e in un ambiente adatto alle sue dimensioni e al suo utilizzo.
• Collocare l’apparecchio in un ambiente asciutto e ben ventilato. L’apparecchio é predisposto per il funzionamento in ambienti in cui la temperatura sia compresa nei seguenti intervalli, a seconda della classe climatica riportata sulla targhetta matricola. L’apparecchio potrebbe non funzionare correttamente se lasciato per un lungo periodo ad una temperatura superiore o inferiore all’intervallo previsto. UTILIZZO
• Prima di qualsiasi operazione di manutenzione o pulizia, disinserire la spina dalla presa di corrente o scollegare l’alimentazione elettrica.
• Tutti gli apparecchi provvisti di produttori di ghiaccio e distributori d’acqua devono essere collegati ad una rete idrica che eroghi esclusivamente acqua potabile (con una pressione della rete idrica compresa tra i 0,17 e 0,81 MPa (1,7 e 8,1 bar)). I produttori di ghiaccio e/o distributori d’acqua non direttamente collegati all’alimentazione idrica devono essere riempiti unicamente con acqua potabile.
• Usare il comparto frigorifero solo per la conservazione di alimenti freschi ed il comparto congelatore solo per la conservazione di alimenti surgelati, il congelamento di alimenti freschi e la produzione di cubetti di ghiaccio.
• Non conservare liquidi in contenitori di vetro nel comparto congelatore in quanto il contenitore potrebbe rompersi.
• Evitare di conservare gli alimenti non confezionati a diretto contatto con le parti interne del comparto frigorifero o del comparto congelatore.
• La lampadina utilizzata nell'apparecchio è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009). Classe Climatica T. Amb. (°C) T. Amb. (°F)

• Controllare che il voltaggio sulla targhetta matricola corrisponda alla tensione della vostra abitazione.
• Non usare adattatori nè singoli nè multipli o prolunghe.
• Per il collegamento alla rete idrica, utilizzare il tubo in dotazione al nuovo apparecchio e non riutilizzare quello dell’apparecchio precedente.
• La modifica o sostituzione del cavo di alimentazione deve essere effettuata soltanto da personale qualificato o dal Servizio Assistenza Tecnica.
• La disconnessione dell’alimentazione elettrica deve essere possibile o disinserendo la spina o tramite un interruttore bipolare di rete posto a monte della presa. SICUREZZA
• Non introdurre nell’apparecchio bombolette spray o recipienti che contengano propellenti o sostanze infiammabili. Il fabbricante declina ogni responsabilità nel caso in cui i suggerimenti e le precauzioni sopra elencate non siano state rispettate.

COME FAR FUNZIONARE IL CONGELATORE

In questo congelatore possono essere conservati alimenti già congelati ed essere congelati alimenti freschi. Unità di comando Messa in funzione del congelatore

• Non occorre impostare la temperatura del congelatore con il termostato poiché è già stata preregolata in fabbrica.
• Riporre gli alimenti solo dopo circa 2 ore dall’accensione. Regolazione della temperatura Posizioni da MIN a MAX: incremento della temperatura di raffreddamento.
• Impostazione termostato: MIN - conservazione dei prodotti per brevi periodi; NORMAL - conservazione dei prodotti per tempi più lunghi; MAX - posizione per la conservazione per lunghi periodi. Nota: La temperatura ambiente, la frequenza di apertura della porta e la posizione dell’apparecchio possono influenzare la temperatura interna del congelatore. Le posizioni del termostato devono variare in funzione di questi fattori. Piedini regolabili Congelamento Posizionare la quantità massima indicata sulla targhetta matricola nel vano centrale evitando di riporli a contatto con cibi già congelati. Si consiglia di mantenere la posizione del termostato usata nel normale funzionamento. Attenzione: In caso di piccole quantità di cibo, questo può essere disposto in qualsiasi vano del prodotto ad esclusione del cassetto inferiore.

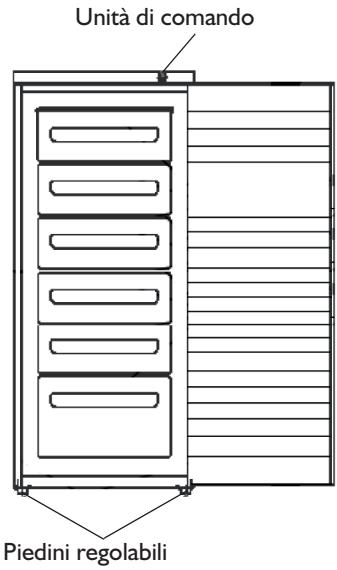

Unità di comando NORMAL MIN MAX 33502009I.fm Page 70 Tuesday, October 27, 2009 2:13 PM Consigli per il congelamento e la conservazione degli alimenti freschi.

• Avvolgere e sigillare gli alimenti freschi da congelare in: fogli di alluminio, pellicola trasparente, imballi impermeabili di plastica, contenitori di polietilene con coperchi, contenitori da congelatore purché idonei per alimenti da congelare.
• Gli alimenti devono essere freschi e della migliore qualità.
• Verdura fresca e frutta devono essere congelate per quanto possibile subito dopo la raccolta, per poter mantenere le sostanze nutritive, la struttura, la consistenza, il colore ed il gusto. Nota:
• Lasciar sempre raffreddare gli alimenti caldi prima di introdurli nel congelatore.
• Consumare immediatamente alimenti scongelati o parzialmente scongelati. Non congelarli di nuovo eccetto nel caso in cui l’alimento scongelato venga utilizzato per preparare un piatto pronto. Una volta cotto, l’alimento scongelato può essere di nuovo congelato. Importante: Per i mesi di conservazione degli alimenti freschi congelati, attenersi alla tabella qui a fianco. Classificazione degli alimenti congelati Riporre e classificare i prodotti congelati nel congelatore. Si consiglia di segnalare la data di conservazione sulla confezione, per garantire un consumo puntuale entro la scadenza. Consigli per la conservazione degli alimenti surgelati Al momento dell’acquisto di alimenti surgelati, accertarsi che:

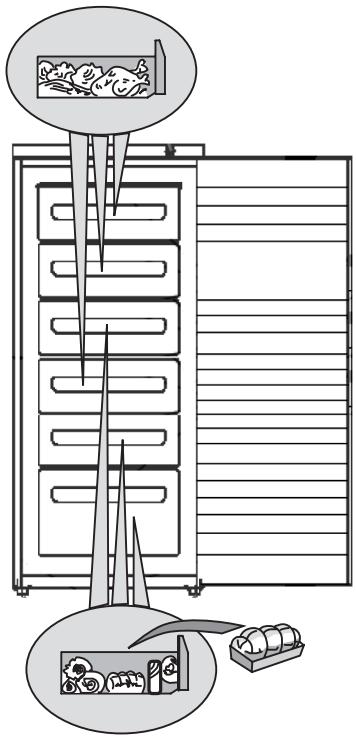

• L’imballo o il pacchetto siano intatti, poiché l’alimento può deteriorarsi. Se un pacchetto è gonfio o presenta delle macchie di umido, non è stato conservato nelle condizioni ottimali e può avere subìto un inizio di scongelamento.
• Acquistare gli alimenti surgelati per ultimi e usare borse termiche per il trasporto.
• Appena a casa riporre immediatamente gli alimenti surgelati nel congelatore.
• Non ricongelare gli alimenti parzialmente scongelati, ma consumarli entro 24 ore.
• Evitare o ridurre al minimo le variazioni di temperatura. Rispettare la data di scadenza riportata sulla confezione.
• Seguire sempre le istruzioni sull’imballo per la conservazione degli alimenti congelati.

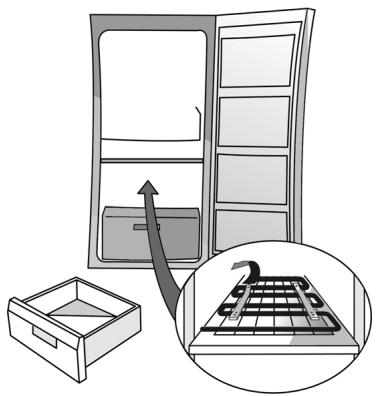

• Tirare i cassetti verso l’esterno fino a battuta, sollevarli leggermente ed estrarli. Nota: Al fine di ottenere un volume maggiore, possono essere rimossi i cassetti. Controllare che il carico non superi le indicazioni di limitazione, se presenti, sulle pareti laterali del prodotto. Produzione di cubetti di ghiaccio

• Riempire di acqua per 2/3 la bacinella per il ghiaccio e riporla nell’apposito vano di congelamento.
• Qualora la bacinella fosse attaccata al fondo del congelatore, non utilizzare oggetti appuntiti o taglienti per rimuoverla.
• Per facilitare la rimozione dei cubetti di ghiaccio dalla bacinella, fletterla leggermente. Fig. 1 Nota: La riapertura della porta del congelatore risulterà difficoltosa subito dopo averla chiusa. Si prega di attendere due o tre minuti, per consentire la compensazione della depressione formatasi.

COME SBRINARE E PULIRE IL CONGELATORE

Prima di eseguire qualsiasi operazione di manutenzione o pulizia, togliere la spina dalla presa di corrente o comunque disinserire l’apparecchio dalla rete elettrica. Suggeriamo di sbrinare il congelatore 1 o 2 volte l’anno o quando la formazione di brina sulle griglie refrigeranti risulta eccessiva. La formazione di brina sulle griglie di raffreddamento è un fenomeno normale. La quantità e la rapidità di accumulo varia a seconda delle condizioni ambientali e della frequenza di apertura della porta e tende ad accumularsi maggiormente sulle griglie poste più in alto. Si consiglia di effettuare lo sbrinamento quando le scorte sono minime.

• Aprire la porta e rimuovere tutti gli alimenti avvolgendoli in fogli di giornale a stretto contatto fra loro e riporli in un luogo molto fresco o in una borsa termica.
• Lasciare aperta la porta del congelatore per permettere lo scioglimento della brina.
• Pulire l’interno del congelatore con una spugna imbevuta in una soluzione di acqua tiepida e/o detergente neutro. Non utilizzare sostanze abrasive.
• Risciacquare e asciugare con cura.
• Sistemare gli alimenti.
• Chiudere la porta del congelatore.
• Reinserire la spina.
• Avviare il congelatore.

33502009I.fm Page 72 Tuesday, October 27, 2009 2:13 PM

PULIZIA E MANUTENZIONE

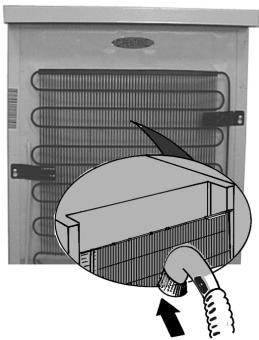

Pulire periodicamente con un aspirapolvere o con una spazzola il condensatore situato nella parte posteriore dell’apparecchio. Per assenze prolungate

Svuotare il congelatore. Disinserire il congelatore dalla rete elettrica. Sbrinare e pulire l’interno. Lasciare aperta la porta per impedire la formazione di cattivi odori e per eliminare l’umidità interna.

GUIDA RICERCA GUASTI

1. L’apparecchio non funziona.

• Se il bordo anteriore del mobile è caldo, non è un difetto, ma previene la formazione di condensa.
• Rumori di gorgoglio e soffi di espansioni, derivanti dal circuito refrigerante, sono da considerarsi normali.

• C’è un’interruzione di corrente?
• L’interruttore generale è inserito?
• Le protezioni dell’impianto elettrico dell’abitazione sono correttamente funzionanti?
• Il termostato è sulla posizione corretta?
• La messa in funzione è stata effettuata correttamente?

2. Accumulo anomalo di brina.

• La canalina di scarico dell’acqua è stata riposizionata correttamente?
• La porta è stata chiusa correttamente?

SERVIZIO ASSISTENZA TECNICA

• il numero Service (la cifra che si trova dopo la parola SERVICE, sulla targhetta matricola posta all’interno dell’apparecchio),
• il Vostro indirizzo completo,
• il Vostro numero e prefisso telefonico. Prima di contattare il Servizio Assistenza:

1. Verificare se non è possibile eliminare da soli i

guasti (vedere “Guida ricerca guasti”).

2. Riavviare l’apparecchio per accertarsi che

l’inconveniente sia stato ovviato. Se il risultato è negativo, disinserire nuovamente l’apparecchio e ripetere l’operazione dopo un’ora.

3. Se il risultato è ancora negativo, contattare il

Servizio Assistenza. Comunicare:

• il modello, Nota: La reversibilità della porta dell’apparecchio, se effettuata dal Servizio Assistenza Tecnica non è considerato intervento di garanzia. Reversibilità non prevista su prodotti con maniglia frontale.

33502009I.fm Page 73 Tuesday, October 27, 2009 2:13 PM INSTALLAZIONE

• Installare l’apparecchio lontano da fonti di calore. L’installazione in un ambiente caldo, l’esposizione diretta ai raggi solari o la collocazione dell’apparecchio nelle vicinanze di una fonte di calore (caloriferi, fornelli), aumentano il consumo di corrente e dovrebbero essere evitate.
• Qualora ciò non fosse possibile, è necessario rispettare le seguenti distanze minime:
• 30 cm da cucine a carbone o petrolio;
• 3 cm da cucine elettriche e/o a gas.
• Per il funzionamento ottimale, prevedere uno spazio minimo di 5 cm sopra l’apparecchio e disporre gli altri mobili accostati ad una distanza sufficiente da permettere una minima circolazione dell’aria.
• Posizionarlo in luogo asciutto e ben aerato, in piano, regolando se necessario i piedini anteriori.
• Inserire gli accessori a corredo. Collegamento elettrico
• I collegamenti elettrici devono essere conformi alle normative locali.
• I dati relativi alla tensione e alla potenza assorbita sono riportati sulla targhetta matricola, posta all’interno dell’apparecchio.
• La messa a terra dell’apparecchio è obbligatoria a termini di legge. Il fabbricante declina ogni responsabilità per eventuali danni subiti da persone, animali o cose, derivanti dalla mancata osservanza delle norme sopra indicate.
• Se la spina e la presa non sono dello stesso tipo, far sostituire la presa da un tecnico qualificato.
• Non usare prolunghe o adattatori multipli. Scollegamento elettrico Lo scollegamento elettrico deve essere possibile o disinserendo la spina o tramite un interruttore bipolare di rete posto a monte della presa.

33502009I.fm Page 74 Tuesday, October 27, 2009 2:13 PM REVERSIBILITA’ PORTA L’apertura della porta del Vostro congelatore puo’ essere invertita.

• Accertarsi che il congelatore non sia collegato all’impianto elettrico e sia vuoto.
• Raccomandiamo di eseguire l’inversione dell’apertura porte in due persone. Utensili necessari
• Chiave fissa o a bussola da 8 mm e 10 mm. Appoggiando il frigorifero/congelatore sulla parte posteriore per accedere alla base, non inclinarlo posteriormente di oltre 45º e appoggiarlo su materiale espanso da imballaggio o materiale simile per non danneggiare i tubi del raffreddamento sul retro del frigorifero/congelatore. Rimuovere le due viti presenti sul retro del frigorifero/ congelatore. Sollevare il top del frigorifero/congelatore. Servirsi della chiave fissa o a bussola da 8 mm per rimuovere i 2 bulloni della cerniera. Rimuovere i due bulloni sul lato opposto. Rimuovere il supporto e la copertura di plastica. Rimuovere e sostituire il perno nel supporto. Reinserirlo sul lato opposto del frigorifero/congelatore. Rimuovere il tappino di chiusura dal nuovo lato cerniera, e rimontarlo sul lato opposto.

33502009I.fm Page 75 Tuesday, October 27, 2009 2:13 PM Rimuovere i piedini livellatori svitandoli. Rimuovere il supporto inferiore con una chiave fissa o a bussola da 8 mm. Rimuovere e sostituire il perno utilizzando una chiave da 10 mm per svitare il dado e un cacciavite a taglio per rimuovere il perno. Può essere necessario spingere il perno dal lato inferiore per rimuoverlo completamente. Togliere la vite sulla base e rimontarla sul lato opposto. Rimuovere le piastre di chiusura dal lato non utilizzato del frigorifero/congelatore e rimontarle sui fori lasciati dai supporti. Sostituire porta e supporti in ordine inverso. Sostituendo i piedini, fare attenzione che il piedino più grande sia sul lato senza supporto. Controllare che la porta sia allineata orizzontalmente e verticalmente e che la guarnizione tenga su tutti i lati prima di stringere definitivamente la cerniera inferiore. Nota: La reversibilità della porta dell’apparecchio, se effettuata dal Servizio Assistenza Tecnica non è considerato intervento di garanzia.
