INSTRUKCJA OBSŁUGI WM1510 W WHIRLPOOL

Instrukcje użytkowania

Használati utasítás

Инструкция за употреба

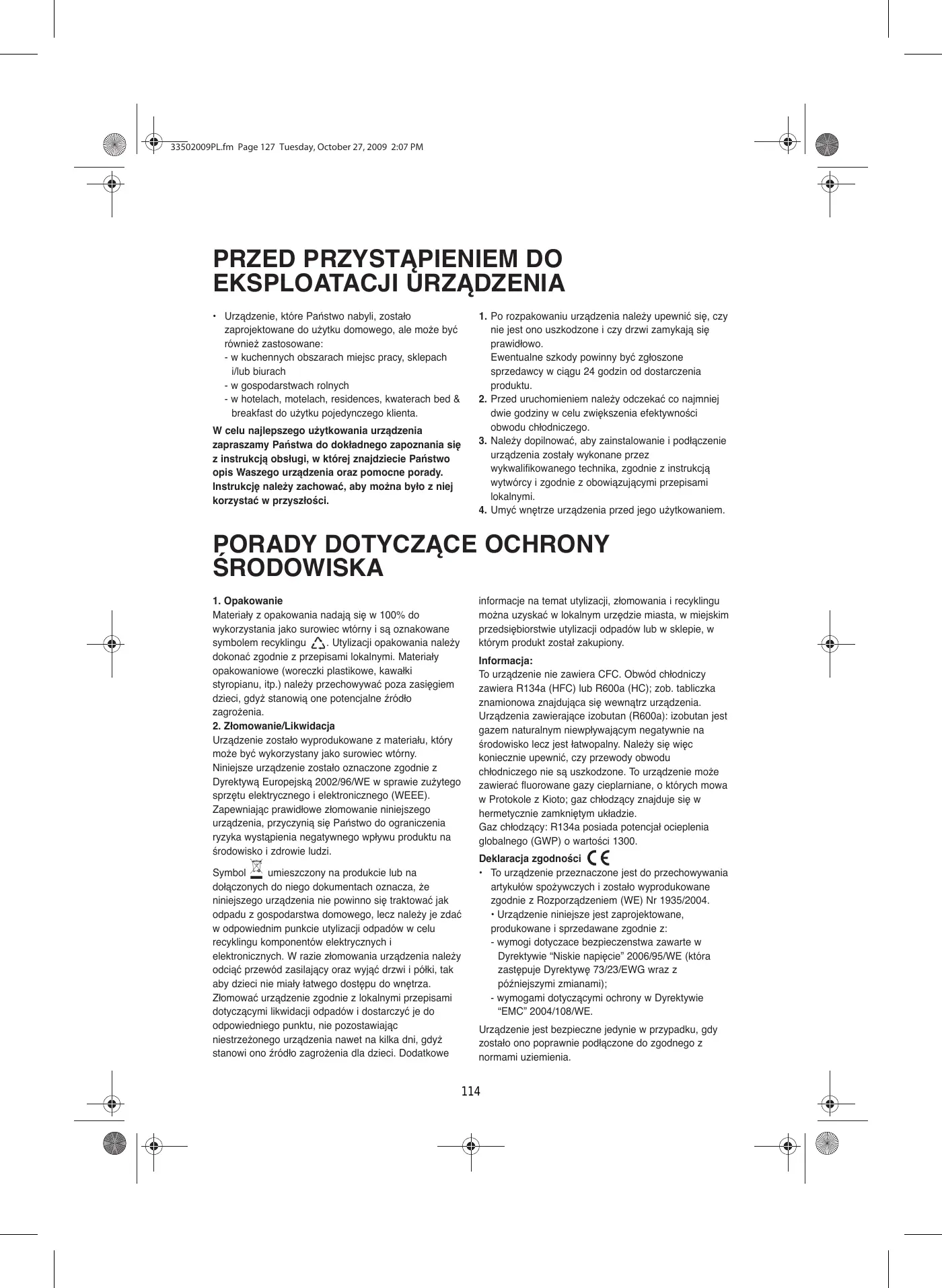

PRZED PRZYSTĄPIENIEM DO EKSPLOATACJI ÚRZĄDZENIA

• Urządzenie, które Państwo nabyli, zostało zaprojektowane do użytku domowego, ale może być również zastosowane:
• w kuchennych obszarach miejsc pracy, sklepach i/lub biurach
• w gospodarstwach rolnych
• w hotelach, motelach, residences, kwaterach bed & breakfast do użytku pojedynczego klienta.

W celu najlepszego użytkowania urządzenia zapraszamy Państwa do dokładnego zapoznania się z instrukcją obsługi, w której znajdziecie Państwo opis Waszego urządzenia oraz pomocne porady. Instrukcję należy zachować, aby można było z niej korzystać w przyszłości.

1. Po rozpakowaniu urządzenia należy upewnić się, czy nie jest ono uszkodzone i czy drzwi zamykają się prawidłowo.
   Ewentualne szkody powinny być zgłoszone sprzedawcy w ciągu 24 godzin od dostarczenia produktu.
2. Przed uruchomieniem należy odczekać co najmniej dwie godziny w celu zwiększenia efektywności obwodu chłodniczego.
3. Należy dopilnować, aby zainstalowanie i podłączenie urządzenia zostały wykonane przez wykwalifikowanego technika, zgodnie z instrukcją wytwórcy i zgodnie z obowiązującymi przepisami lokalnymi.
4. Umyć wnętrze urządzenia przed jego użytkowaniem.

PORADY DOTYCZĄCE OCHRONY ŚRODOWISKA

1. Opakowanie

Materiały z opakowania nadają się w 100% do wykorzystania jako surowiec wtórny i są oznakowane symbolem recyklingu ⚠. Utylizacji opakowania należy dokonać zgodnie z przepisami lokalnymi. Materiały opakowaniowe (woreczki plastikowe, kawałki styropianu, itp.) należy przechowywać poza zasięgiem dzieci, gdyż stanowią one potencjalne źródło zagrożenia.

2. Złomowanie/Likwidacja

Urządzenie zostało wyprodukowane z materiału, który może być wykorzystany jako surowiec wtórny. Niniejsze urządzenie zostało oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi.

Symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że niniejszego urządzenia nie powinno się traktować jak odpadu z gospodarstwa domowego, lecz należy je zdać w odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów elektrycznych i elektronicznych. W razie złomowania urządzenia należy odciąć przewód zasilający oraz wyjąć drzwi i półki, tak aby dzieci nie miały łatwego dostępu do wnętrza. Złomować urządzenie zgodnie z lokalnymi przepisami dotyczącymi likwidacji odpadów i dostarczyć je do odpowiedniego punktu, nie pozostawiając niestrzeżonego urządzenia nawet na kilka dni, gdyż stanowi ono źródło zagrożenia dla dzieci. Dodatkowe informacje na temat utylizacji, złomowania i recyklingu można uzyskać w lokalnym urzędzie miasta, w miejskim przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony.

Informacja:

To urządzenie nie zawiera CFC. Obwód chłodniczy zawiera R134a (HFC) lub R600a (HC); zob. tabliczka znamionowa znajdująca się wewnątrz urządzenia. Urządzenia zawierające izobutan (R600a): izobutan jest gazem naturalnym niewpływającym negatywnie na środowisko lecz jest łatwopalny. Należy się więc koniecznie upewnić, czy przewody obwodu chłodniczego nie są uszkodzone. To urządzenie może zawierać fluorowane gazy cieplarniane, o których mowa w Protokole z Kioto; gaz chłodzący znajduje się w hermetycznie zamkniętym układzie.

Gaz chłodzący: R134a posiada potencjał ocieplenia globalnego (GWP) o wartości 1300.

Deklaracja zgodności CE

• To urządzenie przeznaczone jest do przechowywania artykułów spożywczych i zostało wyprodukowane zgodnie z Rozporządzeniem (WE) Nr 1935/2004.
• Urządzenie niniejsze jest zaprojektowane, produkowane i sprzedawane zgodnie z:
• wymogi dotyczące bezpieczeństwa zawarte w Dyrektywie “Niskie napięcie” 2006/95/WE (która zastępuje Dyrektywę 73/23/EWG wraz z późniejszymi zmianami);
• wymogami dotyczącymi ochrony w Dyrektywie "EMC" 2004/108/WE.

Urządzenie jest bezpieczne jedynie w przypadku, gdy zostało ono poprawnie podłączone do zgodnego z normami uziemienia.

ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI OGÓLNE

INSTALACJA

• Przemieszczanie oraz instalacja produktu muszą być wykonane przez dwie lub więcej osób.
• Podczas przesuwania urządzenia należy uważać, aby nie uszkodzić posadzki (np. parkietu).
• Podczas instalacji należy uważać, by produkt nie uszkodził przewodu zasilającego.
• Nie ustawiać urządzenia zbyt blisko źródła ciepła.
• W celu zagwarantowania odpowiedniej wentylacji należy pozostawić trochę wolnej przestrzeni z obydwu stron urządzenia oraz nad nim lub postąpić według szczegółowej instrukcji.
• Należy uważać, aby nie przykrywać ani nie zatykać otworów wentylacyjnych urządzenia.
• Należy uważać, aby nie uszkodzić obiegu czynnika chłodniczego w urządzeniu.
• Zainstalować i wypoziomować urządzenie na podłodze będącej w stanie utrzymać jego ciężar, w odpowiednim do jego wymiarów i przeznaczenia pomieszczeniu.
• Urządzenie należy ustawić w miejscu suchym i dobrze wentylowanym. Urządzenie zostało przewidziane do funkcjonowania w środowisku, w którym temperatura zawiera się w następujących zakresach, zależnych od klasy klimatycznej podanej na tabliczce znamionowej: sprawność urządzenia może ulec pogorszeniu, w przypadku dłuższej eksploatacji w temperaturze wyższej lub niższej w stosunku do podanego przedziału.

Klasa klimatyczna	T. otocz. (°C)	T. otocz. (°F)
SN	od 10 do 32	od 50 do 90
N	od 16 do 32	od 61 do 90
ST	od 16 do 38	od 61 do 100
T	od 16 do 43	od 61 do 110

• Sprawdzić, czy napięcie zasilania podane na tabliczce znamionowej odpowiada napięciu sieci.
• Nie używać ani prostych, ani wielokrotnych rozgałęźników lub przedłużaczy.
• W celu podłączenia urządzenia do sieci wodnej użyć nowego przewodu rurowego należącego do jego wyposażenia, a nie używać przewodu należącego do poprzedniego produktu.
• Modyfikacja kabla zasilającego lub jego wymiana może być wykonana wyłącznie przez wykwalifikowany personel lub przez Centrum Serwisowe.
• Odłączenie urządzenia od gniazdka zasilającego musi być możliwe przez wyciągnięcie wtyczki lub za pomocą wyłącznika dwubiegunowego znajdującego się przed wtyczką, w łatwo dostępnym miejscu.

BEZPIECZEŃSTWO

• Nie wkładać do urządzenia opakowań spray lub pojemników, które zawierają gaz lub łatwopalne substancje.
• Nie przechowywać i nie używać benzyny, gazu lub

łatwopalnych płynów w pobliżu urządzenia lub w pobliżu innego sprzętu elektrycznego. Opary wydzielające się z tych substancji mogłyby spowodować pożar lub wybuch.

• W celu przyspieszenia odszraniania nie wolno stosować urządzeń mechanicznych, elektrycznych lub chemicznych innych od zalecanych przez producenta.
• Nie stosować żadnych urządzeń elektrycznych w komorach urządzenia, jeżeli wyraźnie nie są one zalecane przez producenta.
• Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu udostępnioną przez osoby odpowiadające za ich bezpieczeństwo.
• Aby uniknąć niebezpieczeństwa zablokowania się wewnątrz i uduszenia, nie należy dopuszczać, aby dzieci bawiły się bądź chowały w środku urządzenia.
• Nie połknąć płynu (nietoksyczny) zawartego we wkładach chłodniczych (w zależności od modelu).
• Nie jeść kostek lodu lub lodów zaraz po ich wyjęciu z zamrażalnika, ponieważ mogłyby spowodować zimne oparzenia.

UŻYTKOWANIE

• Przed przystąpieniem do jakiejkolwiek czynności konserwacji lub czyszczenia należy wyjąć wtyczkę z gniazdka lub odłączyć zasilanie elektryczne.
• Wszystkie urządzenia wyposażone w kostkarkę do lodu i w dystrybutor wody muszą być podłączone do sieci wody pitnej (o ciśnieniu sieci wodnej zawartym w przedziale: 1,7 – 8,1 bar (25 i 117 PSI). Kostkarki do lodu i/lub dystrybutory wody, które nie są podłączone bezpośrednio do sieci wodnej, muszą być napełniane wyłącznie wodą pitną.
• Używać komorę chłodziarki tylko do przechowywania artykułów świeżych a komorę zamrażarki do przechowywania mrożonek, zamrażania świeżej żywności i do wytwarzania kostek lodu.
• W komorze zamrażarki nie należy przechowywać płynów w szklanych pojemnikach, gdyż grozi to ich rozerwaniem.
• Nie przechowywać nieopakowanych artykułów spożywczych w taki sposób, że mają one bezpośrednią styczność z wewnętrznymi częściami komory chłodziarki lub komory zamrażarki.
• "Żarówka zamontowana w urządzeniu przeznaczona jest wyłącznie do urządzeń AGD i nie nadaje się do oświetlenia pomieszczeń mieszkalnych (Rozporządzenie WE nr 244/2009)".

Producent nie bierze na siebie żadnej odpowiedzialności w razie nieprzestrzegania wymienionych powyżej środków ostrożności i zaleceń.

JAK URUCHOMIĆ ZAMRAŻARKĘ

W zamrażarce można przechowywać zamrożone produkty żywnościowe i zamrażać świeże.

Uruchomienie zamrażarki

• Nie ma potrzeby regulowania temperatury zamrażarki, gdyż została ustawiona fabrycznie.
• Włożyć wtyczkę do sieci zasilającej.
• Żywność należy umieścić w zamrażarce dopiero po około 2 godzinach od włączenia.

Regulacja temperatury

Położenia od MIN do MAX: wzrost temperatury chłodzenia.

• Ustawienie termostatu:

MIN - przechowywanie żywności przez krótki okres czasui;

NORMAL - przechowywanie żywności przez dłuższy okres czasu;

MAX - przechowywanie żywności przez długi okres czasu.

Uwaga:

Temperatury wewnętrzne są także zależne od miejsca, w którym stoi zamrażarka, od temperatury powietrza w pomieszczeniu oraz od częstotliwości otwierania jej drzwi.

Pokrętło termostatu należy ustawić przy uwzględnieniu powyższych czynników.

Zamrażanie

Ułożyć maksymalną ilość podaną na tabliczce znamionowej w przegrodzie środkowej tak, aby wkładane produkty nie stykały się z żywnością wcześniej zamrożoną.

Zaleca się utrzymanie takiej pozycji termostatu, jaka jest używana podczas normalnego działania.

Uwaga:

Jeśli ilość żywności do zamrożenia jest niewielka, można ją umieścić w dowolnej przegrodzie za wyjątkiem dolnej szuflady.

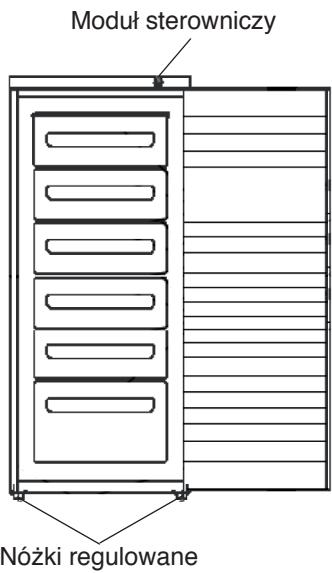

Moduł sterowniczy Nożki regulowane

Moduł sterowniczy

Porady dotyczące zamrażania i przechowywania świeżej żywności.

• Świeży produkt przeznaczony do zamrożenia, należy szczelnie zapakować w: folię aluminiową, folię przeźroczystą, szczelne opakowania z tworzywa, pojemniki polietylenowe z pokrywkami, pojemniki zamrażalnikowe, o ile nadają się do zamrażania żywności.
• Produkty żywnościowe powinny być świeże i najlepszej jakości.
• Świeże jarzyny i owoce należy, w miarę możliwości, zamrażać zaraz po zebraniu, gdyż zapewni to zachowanie ich składników odżywczych, kształtu, konsystencji, koloru i smaku.

Uwaga:

• Potrawy gorące należy zawsze schłodzić przed włożeniem do zamrażarki.
• Natychmiast spożyć produkty rozmrożone całkowicie lub częściowo. Nie należy ich ponownie zamrażać, chyba że po ugotowaniu. Po zagotowaniu produkt można ponownie zamrozić.

Ważne:

Czas przechowywania świeżej zamrożonej żywności podany jest w tabeli obok.

Uporządkowanie produktów zamrożonych

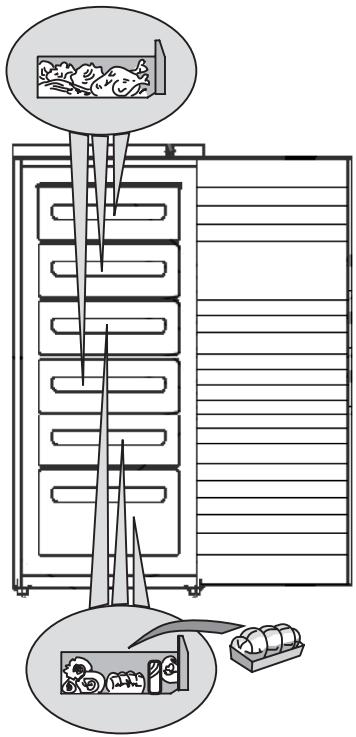

Produkty zamrożone należy umieszczać w zamrażarce w sposób uporządkowany.

Zaleca się umieszczanie na opakowaniu daty zamrożenia, aby można było dany produkt przeznaczyć do konsumpcji przed upływem jego okresu przechowywania.

Porady odnośnie przechowywania zamrożonych produktów

W momencie zakupu mrożonek należy upewnić się, czy:

• opakowanie lub paczka nie są uszkodzone, gdyż jakość produktu może ulec obniżeniu. Jeśli opakowanie jest napęczniałe lub z plamkami wilgoci, oznacza to, że produkt nie był przechowywany w optymalnych warunkach i mógł się zacząć rozmrażać.
• Mrożonki należy kupować w końcowej fazie zakupów, a do ich przenoszenia należy używać toreb termicznych.
• Po powrocie do domu należy niezwłocznie włożyć je do zamrażarki.
• Nie można zamrażać ponownie produktów częściowo rozmrożonych, lecz należy spożyć je w ciągu 24 godzin.
• Unikać albo zredukować do minimum wahania temperatury. Przestrzegać daty przydatności do spożycia podanej na opakowaniu.
• Należy zawsze postępować według instrukcji przechowywania mrożonek, umieszczonych na ich opakowaniu.

- Wysunąć szuflady do oporu, lekko podnieść i wyjąć.

Uwaga:

W celu zwiększenia pojemności komory można z niej wyjąć szuflady.

Sprawdzić, czy ilość włożonej żywności nie przekracza wielkości podanej na ściankach urządzenia (jeśli takie ograniczenia podano).

Wytwarzanie kostek lodu

• Należy napełnić wodą odpowiednią wanienkę do poziomu 2/3 i umieścić ją w odpowiedniej przegrodzie zamrażalnika.
• W celu wyjęcia przymarzniętego pojemniczka z lodem nie wolno używać ostrych lub kłujących narzędzi.
• Aby ułatwić wyjęcie kostek lodu z wanienki, należy ją lekko zgiąć.

Uwaga:

Otwieranie drzwi zamrażarki tuż po ich zamknięciu jest utrudnione.

Zaleca się odczekanie dwóch do trzech minut, aby nastąpiło wyrównanie powstałego podciśnienia.

Przed przystąpieniem do jakiejkolwiek czynności konserwacji lub czyszczenia należy wyjąć wtyczkę z gniazdka, aby odłączyć urządzenie od zasilania z sieci elektrycznej.

Zaleca się wykonanie odszraniania zamrażarki 1 lub 2 razy do roku oraz wtedy, gdy powstała nadmierna warstwa szronu.

Powstawanie szronu na kratkach chłodzących jest zjawiskiem normalnym. Ilość i szybkość odkładania się szronu zależy od warunków otoczenia oraz od częstotliwości otwierania drzwi; jest ona największa na górnych kratkach.

Radzimy Państwu przeprowadzanie odszraniania wtedy, gdy zapasy żywności są minimalne.

• Otworzyć drzwi, wyjąć wszystkie produkty spożywcze, zawinać je ciasno w papier gazetowy i umieścić w miejscu bardzo chłodnym lub w torbie termicznej.
• Pozostawić otwarte drzwi, aby umożliwiać roztopienie się lodu.
• Wnętrze należy czyścić wilgotną gąbką, zamoczoną w ciepłej wodzie i/lub neutralnym detergencie. Nie używać produktów ściernych.
• Dokładnie spłukać i wytrzeć wnętrze.
• Ułożyć produkty.
• Zamknąć drzwi zamrażalnika.
• Włożyć wtyczkę do gniazdka.
• Uruchomić zamrażarkę.

CZYSZCZENIE I KONSERWACJA

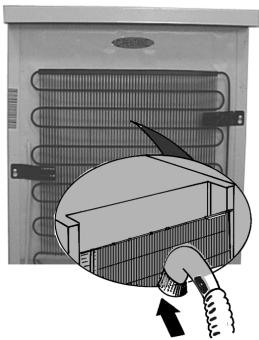

Należy okresowo czyścić skraplacz, znajdujący się w tylnej części urządzenia, za pomocą odkurzacza lub szczotki.

Długa nieobecność

• Opróżnić zamrażarkę.
• Odłączyć urządzenie od sieci elektrycznej.
• Odszronić i wyczyścić wnętrze.
• Aby nie dopuścić do powstania przykrych zapachów i wysuszyć wnętrze, należy pozostawiać drzwi otwarte.

1. Urządzenie nie działa.

• Może doszło do awarii zasilania?
• Czy jest załączony wyłącznik główny?
• Czy zabezpieczenia domowej instalacji elektrycznej prawidłowo działają?
• Czy termostat jest ustawiony prawidłowo?
• Czy urządzenie zostało prawidłowo uruchomione?

2. Nadmierne szronienie.

• Czy spust wody został prawidłowo umieszczony?
• Czy drzwi są prawidłowo zamknięte?

SERWIS TECHNICZNY

Przed skontaktowaniem się z Serwisem Technicznym:

1. Sprawdzić, czy nie ma możliwości samodzielnego usunięcia usterki (Patrz "Instrukcja wyszukiwania usterek").
2. Uruchomić ponownie urządzenie, aby upewnić się czy usterka nie ustąpiła. Jeśli wynik jest negatywny, wyłączyć ponownie urządzenie i sprawdzić je ponownie po godzinie.
3. Jeżeli rezultat jest w dalszym ciągu negatywny, należy skontaktować się z Serwisem Technicznym.

Należy podać:
- rodzaj usterki,
- model,

Uwagi:

• Jeśli przednia krawędź chłodziarki jest ciepła, nie jest to wynikiem uszkodzenia, ale powstawania kondensatu.

• Furkot, szum z rozprężania, pochodzące z obwodu chłodniczego są zjawiskiem normalnym.

• numer serwisowy (numer po słowie SERVICE na tabliczce znamionowej znajdującej się po wewnętrznej stronie urządzenia),

• dokładny adres,
• numer telefonu wraz z numerem kierunkowym.

SERVICE 0000 000 00000

Uwaga:

Wymiana zawiasów drzwi przez technika serwisu w taki sposób, aby otwierały się w przeciwną stronę, nie jest wykonywana w ramach gwarancji.

Zmiana kierunku nie jest możliwa w przypadku urządzeń z uchwytem przednim.

INSTALACJA

• Urządzenie nie powinno być instalowane w pobliżu źródła ciepła. Instalacja w ciepłym pomieszczeniu, wystawienie na bezpośrednie działanie promieni słonecznych lub umieszczenie w pobliżu źródła ciepła (kaloryfery, piecyki) spowoduje zwiększenie zużycia energii i należy tego unikać.

• Jeśli nie jest to możliwe, należy przestrzegać następujących minimalnych odległości:

• 30 cm od kuchenek węglowych lub naftowych;

• 3 cm od kuchenek elektrycznych i/lub gazowych.

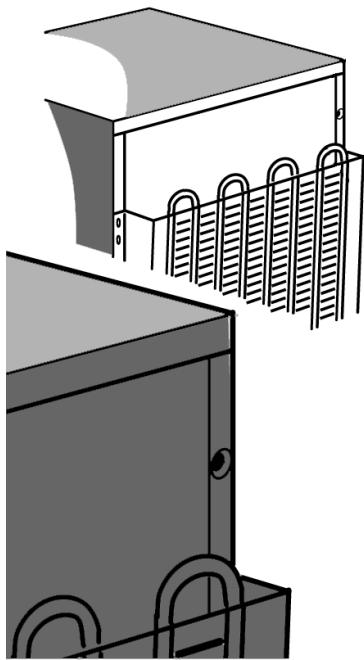

- Aby zapewnić optymalną pracę urządzenia, należy pozostawić ponad nim co najmniej 5 cm wolnej przestrzeni, zaś sąsiadujące meble ustawić w dostatecznej odległości umożliwiającej swobodną cyrkulację powietrza.

• Urządzenie należy ustawić poziomo, w miejscu suchym i dobrze przewietrzanym, regulując w razie potrzeby przednie nóżki.
• Wyczyścić wnętrze.
• Zamontować dostarczone akcesoria.

Podłączenie elektryczne

• Podłączenie musi być zgodne z obowiązującymi przepisami lokalnymi.
• Dane dotyczące napięcia i pobieranej mocy są podane na tabliczce znamionowej, znajdującej się wewnątrz urządzenia.
• Uziemienie urządzenia jest obowiązkowe, zgodnie z przepisami prawa.

Producent nie ponosi jakiejkolwiek odpowiedzialności z tytułu ewentualnych szkód, jakie mogą ponieść osoby lub przedmioty, a wynikających z nieprzestrzegania tych przepisów.

• Jeśli wtyczka i gniazdko nie są tego samego typu, należy zwrócić się do wykwalifikowanego montera, aby wymienił gniazdko.
• Nie używać przedłużaczy ani rozdzielaczy.

Odłączenie od sieci elektrycznej

Musi istnieć możliwość odłączenia, poprzez wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego zainstalowanego przed gniazdkiem.

Można zmienić stronę, na którą otwierają się drzwi Państwa zamrażarki.

• Upewnić się, że zamrażarka nie jest podłączona do instalacji elektrycznej i jest pusta.
• Zalecamy wykonanie przekładania drzwi w dwie osoby.

Potrzebne narzędzia

• Wkrętak krzyżakowy
- Wkrętak płaski
- Klucz zwykły lub nasadowy 8 mm i 10 mm.

Podpierając chłodziarko-zamrażarkę w części tylnej, aby uzyskać dostęp do podstawy, nie przechylać jej do tyłu więcej niż 45° i oprzeć na styropianie z opakowania lub podobnym delikatnym materiale, aby nie uszkodzić rur chłodzących z tyłu chłodziarko-zamrażarki.

Wyjąć dwie śruby znajdujące się z tyłu chłodziarkozamrażarki.

Podnieść blat chłodziarko-zamrażarki.

Za pomocą klucza, zwykłego lub nasadowego, 8 mm wykręcić 2 śruby zawiasów. Wyjąć dwie śruby po przeciwnej stronie.

Zdjąć wspornik i plastikową pokrywę.

Wyjąć i wymienić sworzeń we wsporniku.

Włożyć go po przeciwnej stronie chłodziarkozamrażarki.

Wyjąć płytkę zamykającą po stronie nowego zawiasu i nałożyć ją po przeciwnej stronie.

Odkręcić i zdjąć nóżki poziomujące.

Wymontować dolny wspornik za pomocą klucza zwykłego lub nasadowego 8 mm. Wyjąć i wymienić sworzeń, za pomocą klucza 10 mm odkręcić nakrętkę, a za pomocą płaskiego wkrętaka wyciągnć sworzeń. Konieczne może okazać się popchnięcie sworznia od dołu, aby móc go całkowicie wyjąć.

Wyjąć śrubę z podstawy i zamontować ją po przeciwnej stronie.

Wymontować płyty zamykające z nieużywanej strony chłodziarko-zamrażarki i zamontować je na otworach po wspornikach.

Wymienić drzwi i wsporniki w odwrotnej kolejności.

Wymieniając nóżki, zwrócić uwagę na to, aby największa nóżka znalazła się po stronie bez wspornika.

Przed ostatecznym dokręceniem zawiasu dolnego skontrolować, czy jedne i drugie drzwi są dokładnie ustawione poziomo i pionowo oraz czy uszczelki nie przepuszczają po żadnej ze stron.

Uwaga:

Wymiana zawiasów drzwi przez technika serwisu w taki sposób, aby otwierały się w przeciwną stronę, nie jest wykonywana w ramach gwarancji.
