KÄYTTÖOHJE WM1510 W WHIRLPOOL

• Ostamasi laite on tarkoitettu kotitalouskäyttöön ja seuraaviin tiloihin: - työpaikkojen, liikkeiden ja/tai toimistojen keittiötilat - maatilat - hotellit, motellit, loma-asunnot ja aamiaismajoitukset (yhden asiakkaan käyttöön).

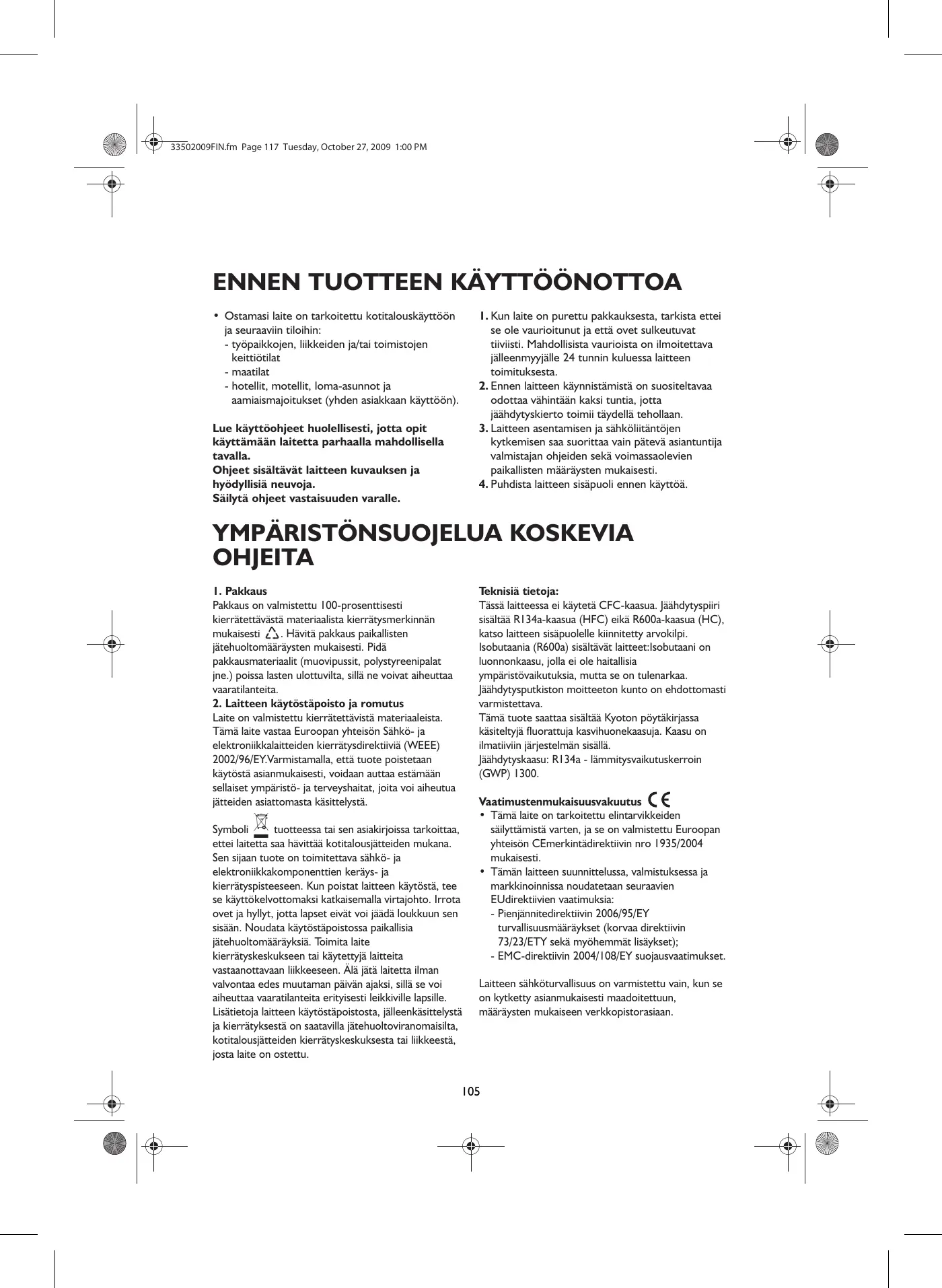

1. Kun laite on purettu pakkauksesta, tarkista ettei

se ole vaurioitunut ja että ovet sulkeutuvat tiiviisti. Mahdollisista vaurioista on ilmoitettava jälleenmyyjälle 24 tunnin kuluessa laitteen toimituksesta.

2. Ennen laitteen käynnistämistä on suositeltavaa

odottaa vähintään kaksi tuntia, jotta jäähdytyskierto toimii täydellä tehollaan.

3. Laitteen asentamisen ja sähköliitäntöjen

kytkemisen saa suorittaa vain pätevä asiantuntija valmistajan ohjeiden sekä voimassaolevien paikallisten määräysten mukaisesti.

4. Puhdista laitteen sisäpuoli ennen käyttöä.

Lue käyttöohjeet huolellisesti, jotta opit käyttämään laitetta parhaalla mahdollisella tavalla. Ohjeet sisältävät laitteen kuvauksen ja hyödyllisiä neuvoja. Säilytä ohjeet vastaisuuden varalle.

YMPÄRISTÖNSUOJELUA KOSKEVIA

OHJEITA Teknisiä tietoja: Tässä laitteessa ei käytetä CFC-kaasua. Jäähdytyspiiri sisältää R134a-kaasua (HFC) eikä R600a-kaasua (HC), katso laitteen sisäpuolelle kiinnitetty arvokilpi. Isobutaania (R600a) sisältävät laitteet:Isobutaani on luonnonkaasu, jolla ei ole haitallisia ympäristövaikutuksia, mutta se on tulenarkaa. Jäähdytysputkiston moitteeton kunto on ehdottomasti varmistettava. Tämä tuote saattaa sisältää Kyoton pöytäkirjassa käsiteltyjä fluorattuja kasvihuonekaasuja. Kaasu on ilmatiiviin järjestelmän sisällä. Jäähdytyskaasu: R134a - lämmitysvaikutuskerroin (GWP) 1300.

Pakkaus on valmistettu 100-prosenttisesti kierrätettävästä materiaalista kierrätysmerkinnän mukaisesti . Hävitä pakkaus paikallisten jätehuoltomääräysten mukaisesti. Pidä pakkausmateriaalit (muovipussit, polystyreenipalat jne.) poissa lasten ulottuvilta, sillä ne voivat aiheuttaa vaaratilanteita.

2. Laitteen käytöstäpoisto ja romutus

Laite on valmistettu kierrätettävistä materiaaleista. Tämä laite vastaa Euroopan yhteisön Sähkö- ja elektroniikkalaitteiden kierrätysdirektiiviä (WEEE) 2002/96/EY.Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, joita voi aiheutua jätteiden asiattomasta käsittelystä. Symboli tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen. Kun poistat laitteen käytöstä, tee se käyttökelvottomaksi katkaisemalla virtajohto. Irrota ovet ja hyllyt, jotta lapset eivät voi jäädä loukkuun sen sisään. Noudata käytöstäpoistossa paikallisia jätehuoltomääräyksiä. Toimita laite kierrätyskeskukseen tai käytettyjä laitteita vastaanottavaan liikkeeseen. Älä jätä laitetta ilman valvontaa edes muutaman päivän ajaksi, sillä se voi aiheuttaa vaaratilanteita erityisesti leikkiville lapsille. Lisätietoja laitteen käytöstäpoistosta, jälleenkäsittelystä ja kierrätyksestä on saatavilla jätehuoltoviranomaisilta, kotitalousjätteiden kierrätyskeskuksesta tai liikkeestä, josta laite on ostettu. Vaatimustenmukaisuusvakuutus

• Tämä laite on tarkoitettu elintarvikkeiden säilyttämistä varten, ja se on valmistettu Euroopan yhteisön CEmerkintädirektiivin nro 1935/2004 mukaisesti.
• Tämän laitteen suunnittelussa, valmistuksessa ja markkinoinnissa noudatetaan seuraavien EUdirektiivien vaatimuksia: - Pienjännitedirektiivin 2006/95/EY turvallisuusmääräykset (korvaa direktiivin 73/23/ETY sekä myöhemmät lisäykset); - EMC-direktiivin 2004/108/EY suojausvaatimukset. Laitteen sähköturvallisuus on varmistettu vain, kun se on kytketty asianmukaisesti maadoitettuun, määräysten mukaiseen verkkopistorasiaan.

• Laitteen siirtämisessä ja asennuksessa tarvitaan vähintään kaksi henkilöä.
• Varo vahingoittamasta lattiaa jääkaapin siirtämisen aikana (esim. parketti).
• Tarkista asennuksen yhteydessä, ettei laite ole virtajohdon päällä.
• Varmista, ettei laite ole lämmönlähteen lähellä.
• Riittävän ilmankierron varmistamiseksi laitteen kummallekin sivulle sekä yläpuolelle on jätettävä vapaata tilaa asennusohjeiden mukaisesti.
• Älä peitä tai tuki laitteen ilmanvaihtoaukkoja.
• Älä vahingoita jääkaapin jäähdytysputkistoa.
• Sijoita laite tukevalle ja tasaiselle lattialle, tarkoituksenmukaiseen ja riittävän tilavaan paikkaan.
• Sijoita laite kuivaan ja hyvin ilmastoituun tilaan. Laite on esisäädetty toimimaan parhaiten ympäristössä, jonka lämpötila on alla mainittujen arvojen välillä, arvokilvessä osoitetun ilmastoluokan mukaisesti: Laite ei mahdollisesti toimi moitteettomasti, jos se on ollut kauan mainittuja lämpötila-arvoja lämpimämmässä tai kylmemmässä tilassa. Ilmastoluokka Ymp. lämpöt. Ymp. lämpöt. (°C) (°F)

• Tarkista, että arvokilvessä mainittu jännite vastaa asuntosi jännitettä.
• Älä käytä yksi- tai kaksiosaisia sovittimia tai jatkojohtoja.
• Kytke laite vesijohtoverkkoon uuden laitteen mukana toimitetulla putkella. Älä käytä vanhan laitteen putkea.
• Ainoastaan ammattitaitoinen henkilö tai huoltopalvelu saa korjailla sähköjohtoa tai vaihtaa sen.
• Laite on voitava irrottaa sähköverkosta joko irrottamalla pistoke pistorasiasta tai verkkokytkimen avulla. TURVALLISUUS
• Älä aseta laitteeseen suihkepulloja tai astioita, jotka sisältävät ponne- tai syttyviä aineita.
• Älä säilytä tai käytä jääkaapin tai muiden kodinkoneiden läheisyydessä bensiiniä tai tulenarkoja kaasuja tai nesteitä. Kaasut voivat aiheuttaa tulipalon tai räjähdyksen.
• Älä yritä nopeuttaa sulamista mekaanisten apuvälineiden, sähkölaitteiden tai kemikaalien avulla. Käytä ainoastaan valmistajan suosittelemia välineitä.
• Älä käytä tai vie sähkölaitteita laitteen sisälle, elleivät ne ole valmistajan nimenomaisesti valtuuttamia.
• Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole asianmukaista kokemusta tai tietoa laitteen käytöstä, ellei heidän turvallisuudestaan vastaava henkilö ole valmentanut heitä laitteen käyttöön tai valvo sitä.
• Älä anna lasten leikkiä laitteella tai piiloutua sen sisälle. Vaarana on loukkuunjääminen ja tukehtuminen.
• Älä laita suuhun kylmävaraajien sisältämää (myrkytöntä) nestettä (joissakin malleissa).
• Älä nauti jääkuutioita tai mehujäitä suoraan pakastimesta, sillä ne voivat aiheuttaa kylmävaurioita. KÄYTTÖ
• Irrota pistoke pistorasiasta tai kytke laite irti sähköverkosta ennen minkään huolto- tai puhdistustoimenpiteen aloittamista.
• Laitteet, joissa on jääpalakone ja vedenannostelija, on liitettävä puhtaaseen vesijohtoverkkoon (paine välillä 0,17 – 0,81 MPa (1,7 - 8,1 bar)). Jääpalakoneet ja/tai vedenannostelijat, joita ei liitetä suoraan vesijohtoverkkoon, saa täyttää vain puhtaalla juomavedellä.
• Käytä jääkaappiosastoa vain tuoreiden elintarvikkeiden säilyttämiseen ja pakastinosastoa vain pakasteiden säilyttämiseen, tuoreiden elintarvikkeiden pakastamiseen ja jääkuutioiden valmistamiseen.
• Älä laita pakastimeen nesteitä lasiastioissa, sillä ne voivat särkyä.
• Älä säilytä pakkaamattomia elintarvikkeita suorassa kosketuksessa jääkaapin tai pakastinosaston sisäosiin.
• "Laitteessa käytetty lamppu on tarkoitettu erityisesti kodinkoneille eikä se sovi kotitalouden huonevalaistukseen (Asetus (EY) 244/2009)". Valmistaja ei vastaa millään tavalla vahingoista, jotka ovat aiheutuneet siitä, ettei edellä mainittuja ohjeita ja varoituksia ole noudatettu.

Tässä pakastimessa voidaan säilyttää jo pakastettuja elintarvikkeita sekä pakastaa tuoreita elintarvikkeita. Hallintayksikkö Pakastimen käyttöönotto

• Pakastimen lämpötilaa ei tarvitse säätää termostaatilla koska lämpötila on esisäädetty tehtaalla.
• Kiinnitä pistoke pistorasiaan.
• Sijoita elintarvikkeet laitteeseen vasta kun sen käynnistämisestä on kulunut noin kaksi tuntia. Lämpötilan säätäminen Asennot MIN - MAX: jäähdytyslämpötilan lisääminen.
• Termostaatin asetus: MIN - elintarvikkeiden lyhytaikainen säilyttäminen NORMAL - elintarvikkeiden pitempiaikainen säilyttäminen MAX - elintarvikkeiden pitkäaikainen säilyttäminen. Huom: Ympäröivän ilman lämpötila, oven avaamistiheys ja laitteen sijainti saattavat vaikuttaa pakastimen sisälämpötilaan. Ota huomioon nämä tekijät termostaattia säätäessäsi. Säädettävät jalat Pakastaminen Sijoita enintään laitteen arvokilvessä ilmoitettu määrä elintarvikkeita laitteen keskiosaan. Älä laita niitä liian lähelle jo pakastettuja ruokia. On suositeltavaa pitää termostaati normaalin toiminnan asennossa. Huomio: Jos pakastettavia elintarvikkeita on vähän, ne voidaan asettaa mihin tahansa koriin alinta lukuunottamatta. Hallintayksikkö NORMAL MIN MAX

33502009FIN.fm Page 120 Tuesday, October 27, 2009 1:00 PM Neuvoja tuoreiden elintarvikkeiden pakastamista ja säilyttämistä varten.

• Kääri tai pakkaa tuoreet elintarvikkeet: pakastukseen sopivaan alumiinifolioon, muovikelmuun, tiiviiseen muovipakkaukseen, kannelliseen polyeteeniastiaan tai pakastusrasiaan.
• Pakastettavien elintarvikkeiden tulee olla tuoreita ja ensiluokkaisia.
• Tuoreet hedelmät ja vihannekset on parasta pakastaa heti poimimisen jälkeen, jotta niiden ravintoaineet, rakenne, väri ja maku säilyvät parhaiten. Huom:
• Anna lämpimien ruokien aina jäähtyä ennen kuin laitat ne pakastimeen.
• Käytä välittömästi sulaneet tai osaksi sulaneet pakasteet. Älä pakasta sulanutta tuotetta uudelleen, ellet valmista sitä ensin ruoaksi kypsentämällä. Kypsennettynä ruoka voidaan pakastaa uudelleen. Tärkeää: Noudata oheista säilytystaulukkoa tuoreiden pakastettujen elintarvikkeiden säilytyksessä. Pakasteiden järjestäminen ja merkintä Aseta pakasteet laitteeseen hyvään järjestykseen. Suositeltavaa on, että merkitset pakkaukseen pakastuspäivämäärän, jotta huomaat käyttää tuotteen ennen kuin se on vanhentunut. Pakastettujen elintarvikkeiden säilytysohjeita Tarkista seuraavat asiat pakasteita ostaessasi:
• Pakkauksen tulee olla moitteettomassa kunnossa, muuten elintarvike voi pilaantua. Jos pakkaus on pullistunut tai jos siinä on kosteusjälkiä, tuotetta ei ole säilytetty optimiolosuhteissa ja se on saattanut sulaa säilytyksen aikana.
• Osta pakasteet viimeiseksi ja kuljeta ne kotiin kylmälaukussa.
• Aseta pakasteet pakastinosastoon heti kotiin tultuasi.
• Älä pakasta uudelleen osaksi sulanutta pakastetta, vaan käytä tuote 24 tunnin kuluessa.
• Vältä lämpötilan vaihteluita tai rajoita ne mahdollisimman vähäisiksi. Noudata pakkaukseen merkittyä viimeistä käyttöpäivää.
• Noudata aina pakkauksessa olevia säilytysohjeita.

• Vedä koria ulospäin pidäkkeeseen asti, nosta ylös ja vedä ulos. Huom: Jos tarvitaan lisätilaa, korit voidaan poistaa. Tarkista, että täyttömäärä ei ylitä tuotteen reunaan merkittyjä (mallikohtaisia) rajoituksia. Jääkuutioiden valmistus

• Täytä 2/3 jääkuutioastiasta vedellä ja aseta se pakastusosastoon.
• Jos astia tarttuu pakastimen pohjaan, älä käytä irrottamiseen teräviä tai leikkaavia esineitä.
• Jääkuutiot irtoavat helpommin, kun taivutat astiaa varovasti. Huom: Pakastimen ovi ei ehkä avaudu uudestaan heti sen sulkemisen jälkeen. Odota muutama minuutti, jotta laitteen sisään muodostunut alipaine tasaantuu. Kuva 1

PAKASTIMEN SULATUS JA PUHDISTUS

Irrota pistoke pistorasiasta tai kytke laite irti sähköverkosta ennen minkään huolto- tai puhdistustoimenpiteen aloittamista. Pakastin on suositeltavaa sulattaa 1 tai 2 kertaa vuodessa tai kun ritilöille muodostunut jääkerros on liian paksu. Jään muodostuminen jäähdytysritilöille on normaali ilmiö. Kerroksen paksuus ja muodostumisnopeus riippuvat ympäristöolosuhteista ja oven avaamistiheydestä. Jäätä muodostuu nopeammin ylempiin ritilöihin. Sulatus kannattaa tehdä silloin, kun säilytettäviä pakasteita on vähän.

• Avaa ovi ja tyhjennä lokero elintarvikkeista. Kääri pakasteet tiiviisti sanomalehteen ja vie ne viileään paikkaan tai pakkaa ne kylmälaukkuun.
• Jätä ovi auki, jotta jää sulaa.
• Puhdista pakastimen sisus haaleaan veteen ja/tai neutraaliin pesuaineeseen kostutetulla sienellä. Älä käytä hankaavia aineita.
• Huuhtele ja kuivaa huolellisesti.
• Järjestä elintarvikkeet takaisin paikalleen.
• Sulje pakastimen ovi.

Puhdista laitteen takapuolelle sijoitettu lauhdutin säännöllisesti pölynimurilla tai harjalla. Jos laitetta ei käytetä pitkään aikaan

Tyhjennä pakastin. Irrota pakastin sähköverkosta. Sulata laite ja pese se. Jätä ovi auki hajun muodostumisen välttämiseksi ja sisäosan kosteuden poistamiseksi. VIANMÄÄRITYS

• Laitteen lämmin etureuna ei ole toimintahäiriö, vaan tarkoituksena on estää kosteuden muodostuminen.
• Pulputtavat tai puhaltavat jäähdytyspiiristä kuuluvat äänet ovat normaali ilmiö.

• Onko kyseessä sähkökatko?
• On pääkatkaisija päällä?
• Toimivatko kodin sähkötaulun sulakkeet oikein?
• Onko termostaatti oikeassa asennossa?
• Onko käyttöönotto tehty oikein?

• Onko sulatusveden tyhjennysputki asetettu oikein?
• Onko ovi tiiviisti suljettu? HUOLTOPALVELU
• huoltokoodi (laitteen sisäpuolelle kiinnitettyyn arvokilpeen SERVICE-sanan jälkeen merkitty luku),
• täydellinen osoitteesi,
• puhelin- ja suuntanumerosi. Ennen kuin otat yhteyttä huoltoon:

1. Kokeile, voitko itse poistaa häiriön

(katso “Vianmääritys”).

2. Käynnistä laite uudelleen ja tarkista, onko häiriö

poistunut. Jos häiriö esiintyy edelleen, kytke laite pois toiminnasta ja toista toimenpide noin tunnin kuluttua.

3. Jos häiriö ei tästä huolimatta häviä, ota yhteys

valtuutettuun huoltoliikkeeseen. Ilmoita seuraavat asiat:

• laitteen malli, Huom: Laitteen oven kätisyyden vaihtamista Huoltopalvelun toimesta ei katsota takuutoimenpiteeksi. Oven kätisyyttä ei voi vaihtaa laitemalleissa, joissa oven kahva on edessä.

33502009FIN.fm Page 123 Tuesday, October 27, 2009 1:00 PM ASENNUS

• Älä asenna laitetta lämmönlähteiden läheisyyteen. Sijoittaminen kuumaan tilaan, suoraan auringonpaisteeseen tai lämmönlähteen (lämpöpatterin, lieden) läheisyyteen nostaa energian kulutusta, ja tätä tulee sen vuoksi välttää.
• Jos tämä ei ole mahdollista, noudata seuraavia minimietäisyyksiä:
• 30 cm puu- tai öljyliesistä
• 3 cm sähkö- ja/tai kaasuliesistä
• Laitteen tehokkaan toiminnan varmistamiseksi sen yläpuolelle on jätettävä vähintään 5 cm:n rako. Jätä tilaa myös viereisten kalusteiden ja laitteen väliin ilmankiertoa varten.
• Sijoita laite kuivaan, hyvin ilmastoituun tilaan. Tarpeen vaatiessa säädä etummaisia jalkoja.
• Aseta varusteet laitteen sisään. Sähköliitäntä
• Sähköliitännät tulee suorittaa paikallisten määräysten mukaisesti.
• Jännite- ja sähkönkulutustiedot on mainittu arvokilvessä, joka sijaitsee laitteen sisällä.
• Laite on lain nojalla kytkettävä maadoitettuun pistorasiaan. Valmistaja ei vastaa mahdollisista ihmisille, eläimille tai esineille aiheutuneista vahingoista, jotka ovat seurausta yllämainittujen määräysten laiminlyönnistä.
• Jos pistokkeen ja pistorasian tyyppi ei ole sama, pistoke on vaihdettava pätevän asiantuntijan toimesta.
• Älä käytä jatkojohtoja tai soviteosia. Sähköverkosta irrottaminen Laite on voitava irrottaa sähköverkosta joko irrottamalla pistoke pistorasiasta tai verkkokytkimen avulla.

Pakastimen oven avautumissuuntaa voidaan vaihtaa.

• Varmista, että pakastin on kytketty irti sähköverkosta ja että se on tyhjä.
• Ovien kätisyyden vaihtamistoimenpide vaatii kaksi henkilöä. Tarvittavat työkalut
• Ristipäinen ruuvitaltta
• Tasakärkinen ruuvitaltta
• Kiinteä tai hylsyavain, 8 mm ja 10 mm. Kallista jääkaappi/pakastinta taaksepäin päästäksesi työskentelemään sen alaosaan, älä kallista sitä yli 45º, laita sen alle pehmeää pakkaus- tai muuta samantyyppistä materiaalia sen takana sijaitsevien jäähdytysputkien vahingoittumisen välttämiseksi. Irrota kaksi jääkaappi/pakastimen takana olevaa ruuvia. Nosta jääkaappi/pakastimen kansitaso ylös. Irrota saranan kaksi pulttia 8 mm kiinteällä tai hylsyavaimella. Irrota vastakkaisen puolen kaksi pulttia. Irrota tuki ja muovikansi. Irrota tukitappi ja vaihda se. Aseta se jääkaappi/pakastimen toiselle puolelle. Poista uuden saranapuolen suojatulppa ja laita se toiselle puolelle.

33502009FIN.fm Page 125 Tuesday, October 27, 2009 1:00 PM Ruuvaa irti säädettävät jalat. Irrota alempi tuki 8 mm kiinteällä tai hylsyavaimella. Irrota tappi ja vaihda se, ruuvaa mutteri auki 10 mm avaimella ja irrota tappi tasakärkisellä ruuvitaltalla. Tappia täytyy ehkä työntä alapuolelta, jotta se irtoaa kokonaan. Irrota pohjan ruuvi ja kiinnitä se vastakkaiselle puolelle. Irrota sulkulaatat jääkaappi/pakastimen puolelta, jossa niitä ei tarvita, ja kiinnitä ne tukien jättämiin reikiin. Laita ovet ja tuet paikoilleen päinvastaisessa järjestyksessä. Laittaessasi jalat paikoilleen, varmista, että suurempi jalka tulee sille puolelle, jolla ei ole tukea. Tarkista, että ovi on kohdallaan sekä vaaka- että pystysuorassa ja että tiivisteet ovat kunnossa kaikilla sivuilla ennen alemman saranan pysyvää kiinnittämistä paikalleen. Huom: Laitteen oven kätisyyden vaihtamista Huoltopalvelun toimesta ei katsota takuutoimenpiteeksi.
