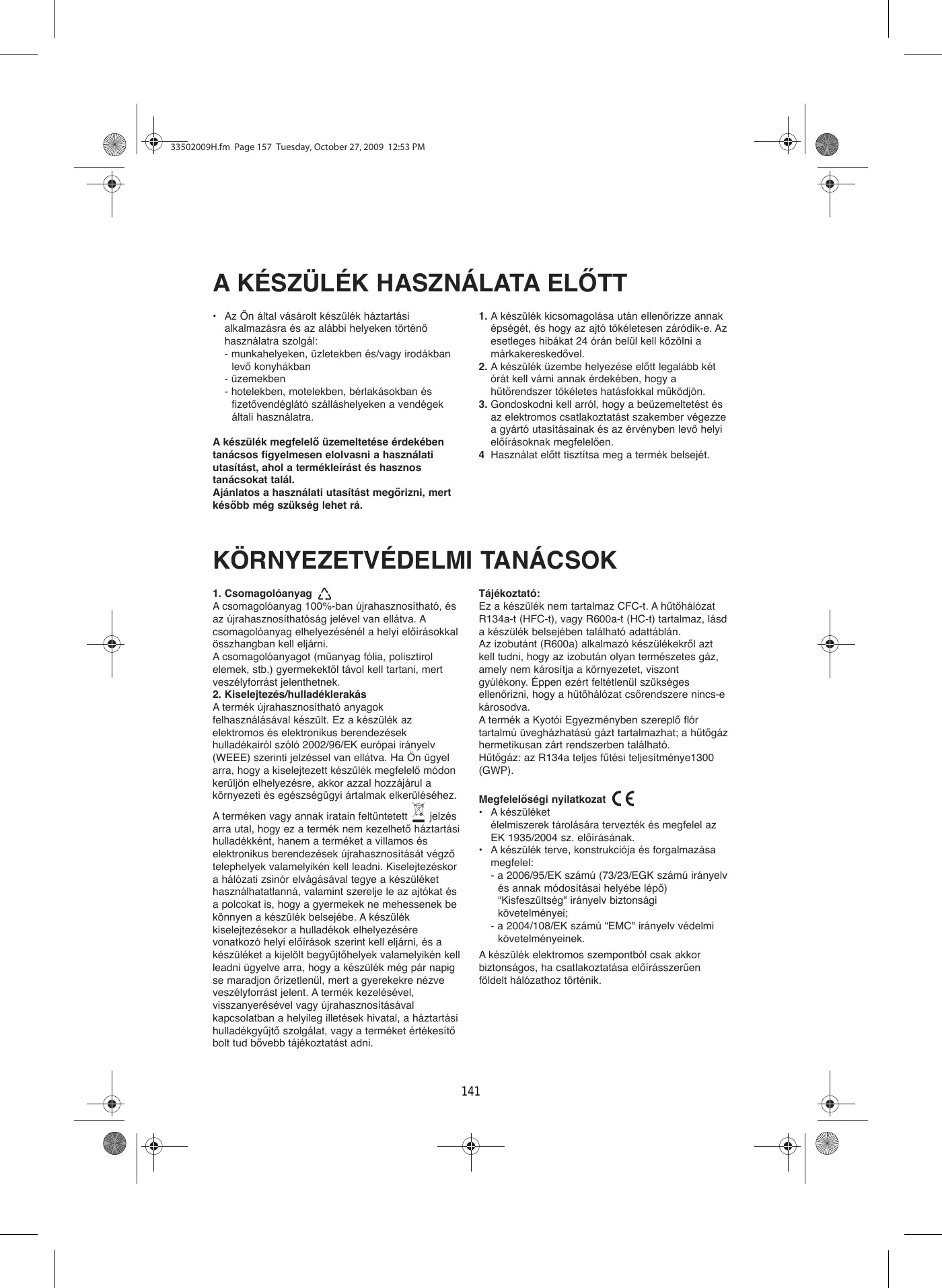

HASZNÁLATI ÚTMUTATÓ WM1510 W WHIRLPOOL

• Az Ön által vásárolt készülék háztartási alkalmazásra és az alábbi helyeken történő használatra szolgál: - munkahelyeken, üzletekben és/vagy irodákban levő konyhákban - üzemekben - hotelekben, motelekben, bérlakásokban és fizetővendéglátó szálláshelyeken a vendégek általi használatra. A készülék megfelelő üzemeltetése érdekében tanácsos figyelmesen elolvasni a használati utasítást, ahol a termékleírást és hasznos tanácsokat talál. Ajánlatos a használati utasítást megőrizni, mert később még szükség lehet rá.

1. A készülék kicsomagolása után ellenőrizze annak

épségét, és hogy az ajtó tökéletesen záródik-e. Az esetleges hibákat 24 órán belül kell közölni a márkakereskedővel.

2. A készülék üzembe helyezése előtt legalább két

órát kell várni annak érdekében, hogy a hűtőrendszer tökéletes hatásfokkal működjön.

3. Gondoskodni kell arról, hogy a beüzemeltetést és

az elektromos csatlakoztatást szakember végezze a gyártó utasításainak és az érvényben levő helyi előírásoknak megfelelően. 4 Használat előtt tisztítsa meg a termék belsejét.

KÖRNYEZETVÉDELMI TANÁCSOK

A csomagolóanyag 100%-ban újrahasznosítható, és az újrahasznosíthatóság jelével van ellátva. A csomagolóanyag elhelyezésénél a helyi előírásokkal összhangban kell eljárni. A csomagolóanyagot (műanyag fólia, polisztirol elemek, stb.) gyermekektől távol kell tartani, mert veszélyforrást jelenthetnek.

2. Kiselejtezés/hulladéklerakás

A termék újrahasznosítható anyagok felhasználásával készült. Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelv (WEEE) szerinti jelzéssel van ellátva. Ha Ön ügyel arra, hogy a kiselejtezett készülék megfelelő módon kerüljön elhelyezésre, akkor azzal hozzájárul a környezeti és egészségügyi ártalmak elkerüléséhez. A terméken vagy annak iratain feltüntetett jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként, hanem a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Kiselejtezéskor a hálózati zsinór elvágásával tegye a készüléket használhatatlanná, valamint szerelje le az ajtókat és a polcokat is, hogy a gyermekek ne mehessenek be könnyen a készülék belsejébe. A készülék kiselejtezésekor a hulladékok elhelyezésére vonatkozó helyi előírások szerint kell eljárni, és a készüléket a kijelölt begyűjtőhelyek valamelyikén kell leadni ügyelve arra, hogy a készülék még pár napig se maradjon őrizetlenül, mert a gyerekekre nézve veszélyforrást jelent. A termék kezelésével, visszanyerésével vagy újrahasznosításával kapcsolatban a helyileg illetések hivatal, a háztartási hulladékgyűjtő szolgálat, vagy a terméket értékesítő bolt tud bővebb tájékoztatást adni. Tájékoztató: Ez a készülék nem tartalmaz CFC-t. A hűtőhálózat R134a-t (HFC-t), vagy R600a-t (HC-t) tartalmaz, lásd a készülék belsejében található adattáblán. Az izobutánt (R600a) alkalmazó készülékekről azt kell tudni, hogy az izobután olyan természetes gáz, amely nem károsítja a környezetet, viszont gyúlékony. Éppen ezért feltétlenül szükséges ellenőrizni, hogy a hűtőhálózat csőrendszere nincs-e károsodva. A termék a Kyotói Egyezményben szereplő flór tartalmú üvegházhatású gázt tartalmazhat; a hűtőgáz hermetikusan zárt rendszerben található. Hűtőgáz: az R134a teljes fűtési teljesítménye1300 (GWP). Megfelelőségi nyilatkozat

• A készüléket élelmiszerek tárolására tervezték és megfelel az EK 1935/2004 sz. előírásának.
• A készülék terve, konstrukciója és forgalmazása megfelel: - a 2006/95/EK számú (73/23/EGK számú irányelv és annak módosításai helyébe lépő) “Kisfeszültség" irányelv biztonsági követelményei; - a 2004/108/EK számú “EMC" irányelv védelmi követelményeinek. A készülék elektromos szempontból csak akkor biztonságos, ha csatlakoztatása előírásszerűen földelt hálózathoz történik.

• A termék szállítását és beállítását két vagy több ember végezze.
• A készülék mozgatása során ügyelni kell a padló (pl. parketta) sérülésének elkerülésére.
• Üzembe helyezés közben ügyeljen arra, hogy a készülék ne károsítsa a tápvezetéket.
• Vigyázzon arra, hogy a készülék ne kerüljön hőforrás közelébe.
• A megfelelő szellőzés biztosítása érdekében a készülék minden oldala és fedőlapja felett hagyjon szabad teret, vagy kövesse a beszerelési útmutatót.
• Ügyeljen arra, hogy a készülék szellőzőnyílásait semmi ne fedje vagy takarja el.
• Vigyázzon a készülék hűtőcsöveinek épségére.
• A terméket helyezze és állítsa vízszintbe méreteinek és a rendeltetésének megfelelő olyan helyiségbe, amely padlózata kibírja a súlyát.
• A készüléket száraz és jól szellőzött környezetben kell elhelyezni. A készüléket az alábbi hőmérsékleti tartományok közül abba a klímaosztályban kell üzemeltetni, amelynek jelzése a készülék gyári adattábláján van feltüntetve: előfordulhat, hogy a készülék nem működik megfelelően akkor, ha hosszabb időn át az előírt tartomány feletti vagy alatti hőmérsékleten üzemeltetik. Klímaosztály Körny. hőm. (°C) Körny. hőm. (°F)

• Ellenőrizze, hogy lakhelyének feszültsége megegyezike az adattáblán feltüntetett értékkel.
• Ne használjon hosszabbítókat, illetve elosztókat.
• Az új készülékhez mellékelt tömlővel végezze a bekötést a vízhálózatra, ne használja a régi készülék tömlőjét.
• A hálózati zsinór módosítását vagy cseréjét kizárólag szakember vagy a műszaki vevőszolgálat végezheti.
• Az elektromos hálózatról történő leválasztást a villásdugó kihúzásával, illetve az aljzat és a készülék közé csatlakoztatott bipoláris megszakítóval végezze.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

• Tilos a készülékbe spray palackokat, illetve hajtógázt vagy gyúlékony anyagot tartalmazó edényeket behelyezni.
• A termék vagy más háztartási gép közelében tilos benzint, gázt vagy gyúlékony folyadékot tárolni, illetve használni. A kiáramló gőzök tüzet vagy robbanást okozhatnak.
• A leolvasztás felgyorsítása érdekében kizárólag a gyártó által tanácsolt eszközt használja és ne alkalmazzon ettől eltérő mechanikus, elektromos eszközöket, illetve vegyszereket.
• Tilos a gyártó által ajánlottaktól eltérő típusú elektromos berendezéseket használni a fagyasztott élelmiszerek tárolására szolgáló térben.
• A jelen készülék nem arra készült, hogy csökkent fizikai, érzékszervi vagy mentális képességű személyek (beleértve a gyermekeket is), illetve tapasztalattal nem rendelkező és a készüléket nem ismerő emberek használják, kivéve ha a biztonságukért felelős személy őket megtanítja a készülék használatára, vagy használat közben felügyeli őket.
• A beszorulás vagy megfulladás elkerülése érdekében ne engedje, hogy a készülékben gyermekek játsszanak vagy elbújjanak.
• Ne nyelje le a jégakkuban levő (nem mérgező) folyadékot, ha a jégakku mellékelve van.
• Kivétel után azonnal ne fogyasszon jégkockát vagy jégrudat, mert égési sebeket szenvedhet a hidegtől.

• Mielőtt bármilyen karbantartási vagy tisztítási műveletbe fogna, húzza ki a villásdugót a hálózati aljzatból, vagy kapcsolja le az áramot.
• Jeget, illetve vizet adagoló készülékeket csak ivóvizet szolgáltató (1,7 és 8,1 bar nyomású /25 és 117 PSI/) hálózatra szabad kötni. Azokat a jég és/vagy vízadagoló készülékeket, amelyek nincsenek közvetlenül hálózatra kötve, kizárólag ivóvízzel szabad feltölteni.
• A hűtőteret kizárólag friss élelmiszerek tárolására, míg a fagyasztóteret mélyhűtött ételek tárolására, friss ételek lefagyasztására, valamint jégkocka gyártására használja.
• A fagyasztótérben semmilyen folyadékot ne tároljon üvegedényekben, mert azok szétrobbanhatnak.
• A nem előrecsomagolt élelmiszereket úgy helyezze el, hogy azok ne érjenek hozzá a hűtőtér vagy a fagyasztótér belső falaihoz.
• „A készülékben használt izzó elektromos háztartási gépekhez készült, és nem alkalmazható háztartási környezetek megvilágításához (244/2009/EK rendelet)”. A gyártó elhárít minden felelősséget a fenti javaslatok és óvintézkedések be nem tartásából származó károkért.

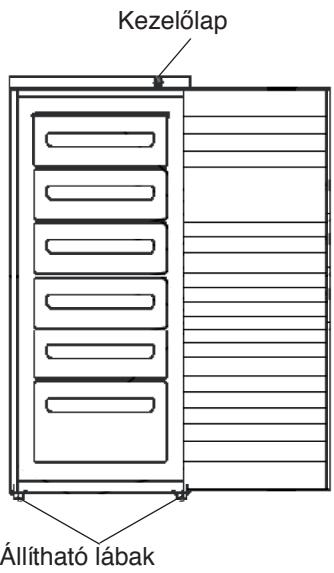

Ez a fagyasztó már lefagyasztott élelmiszerek tárolására és friss élelmiszerek lefagyasztására szolgál. Kezelőlap A fagyasztó üzembe helyezése

• Nincs szükség arra, hogy a hőmérsékletszabályozóval állítsa be a fagyasztó hőmérsékletét, hiszen azt a gyárban már előre beállították.
• Dugja be a hálózati csatlakozót.
• Csak a bekapcsolástól számított kb. 2 óra elteltével helyezze be az élelmiszereket. A hőmérséklet beállítása Állások a MIN-től a MAX-ig: a hűtési hőmérséklet növelése.
• A hőmérséklet-szabályozó beállítása: MIN - tárolás rövidebb időtartamon keresztül; NORMAL - tárolás hosszabb időtartamon keresztül; MAX - élelmiszerek hosszabb időtartamon keresztül való tárolása. Megjegyzés: Állítható lábak A külső hőmérséklet, az ajtónyitások gyakorisága és a készülék elhelyezése befolyásolhatja a fagyasztó belső hőmérsékletét. Vegye figyelembe ezeket a tényezőket, amikor beállítja a hőmérséklet-szabályozót. Kezelőlap Lefagyasztás A központi készüléktérbe a gyári adattáblán jelzett maximális mennyiséget helyezze be, de ügyeljen arra, hogy a friss és a már lefagyasztott élelmiszerek ne érjenek egymáshoz. Ajánlatos a hőmérséklet-szabályozót a normál működés során használt helyzetben tartani. Figyelem: Kisebb mennyiségű élelmiszer az alsó fiók kivételével a készülék bármelyik rekeszébe berakható.

NORMAL MIN MAX 33502009H.fm Page 160 Tuesday, October 27, 2009 12:53 PM Tanácsok friss élelmiszerek lefagyasztásához és tárolásához.

• A lefagyasztandó friss élelmiszereket jól csomagolja be: alufóliába, átlátszó műanyag fóliába, vízzáró műanyag csomagolóanyagba, fedővel ellátott polietilén tárolóedényekbe illetve a lefagyasztandó élelmiszereknek megfelelő úgynevezett fagyasztóedényekbe.
• Fontos, hogy az élelmiszerek frissek és kiváló minőségűek legyenek.
• Az eredeti tápérték, struktúra, állag, szín és íz megőrzése érdekében a friss zöldségek és gyümölcsök lefagyasztását lehetőség szerint közvetlenül a leszedés után végezze. Megjegyzés:
• A fagyasztóba való behelyezésük előtt a meleg ételeket mindig hagyja kihűlni.
• A felengedett vagy részlegesen felengedett élelmiszereket azonnal el kell fogyasztani. Az ilyen élelmiszereket tilos újra lefagyasztani, kivéve azt az esetet, amikor azokat valamilyen készétel elkészítéséhez használja fel. Megfőzése után a felengedett élelmiszer már újra lefagyasztható. Fontos: A frissen lefagyasztott élelmiszerek hónapokban kifejezett eltarthatósági idejét a mellékelt táblázat tartalmazza. A lefagyasztott élelmiszerek osztályozása Tegye be a fagyasztóba és osztályozza a lefagyasztott élelmiszereket. A szavatossági idő lejárata előtti elfogyasztás biztosítása érdekében a lefagyasztás időpontját ajánlatos a csomagoláson feltüntetni. Tanácsok gyorsfagyasztott élelmiszerek tárolásához A gyorsfagyasztott élelmiszerek vásárlásánál a következőképpen járjon el:
• A csomagolóanyagnak illetve a doboznak sértetlennek kell lennie, mert különben az élelmiszer megromolhat. Ha egy doboz meg van duzzadva, vagy rajta nedvességfoltok láthatók, akkor tárolása nem megfelelő körülmények között történt, és esetleg már megkezdődhetett a felengedése.

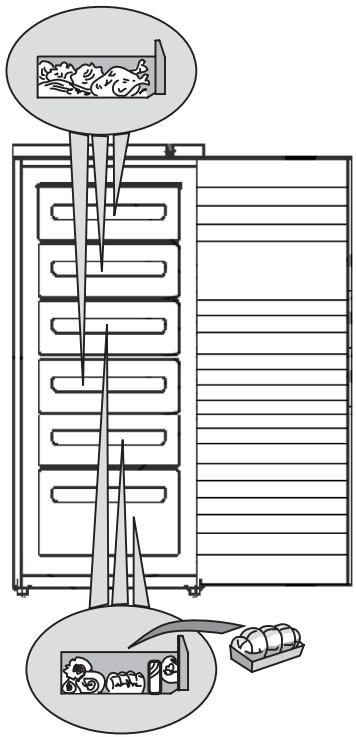

• A gyorsfagyasztott élelmiszereket mindig utoljára vásárolja meg, szállításukhoz pedig használjon hűtőtáskát.
• Mihelyt hazaért, a gyorsfagyasztott élelmiszereket rögtön tegye be a fagyasztóba.
• A részben már felengedett élelmiszereket ne fagyassza vissza, hanem 24 órán belül használja fel, illetve fogyassza el.
• Kerülje, illetve csökkentse minimálisra a hőmérsékletváltozásokat. Mindig vegye figyelembe a csomagoláson jelzett szavatossági időt.
• A fagyasztott élelmiszerek tárolásánál mindig kövesse a csomagoláson feltüntetett utasításokat.

HÓNAP ÉTEL 33502009H.fm Page 161 Tuesday, October 27, 2009 12:53 PM A kosarak kivétele

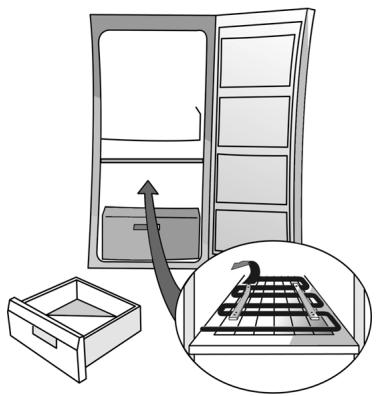

• A dobozokat ütközésig húzza ki, majd enyhén megemelve vegye ki azokat. Megjegyzés: Nagyobb mennyiségek behelyezése érdekében a kosarakat ki lehet venni. Győződjön meg arról, hogy a berakott élelmiszerek mennyisége nem lépi-e túl a készülék oldalfalán látható limit jelzéseket (ha vannak). Jégkockák készítése
• A jégkockatartót 2/3 részig töltse fel vízzel és tegye vissza a helyére.
• Ha a jégkockatartó a fagyasztó aljához ragadna, kivételéhez ne használjon hegyes vagy éles eszközöket.
• A jégkockatartót enyhe mozgatással próbálja meg kivenni. Megjegyzés: Közvetlenül a bezárás után a fagyasztó ajtaja csak nehezen nyitható ki ismét. Várjon két-három percet, hogy megszűnjön a kialakult nyomáskülönbség.

A FAGYASZTÓ LEOLVASZTÁSA ÉS

Bármilyen karbantartási vagy tisztítási művelet megkezdése előtt kötelező a villásdugót kihúzni a hálózati aljzatból, illetve lekapcsolni a készüléket a hálózatról. Ajánlatos a fagyasztót leolvasztani évente egyszerkétszer, illetve akkor, ha a hűtőrácsokon képződött zúzmararéteg már túl vastag. A hűtőrácsokon történő zúzmaraképződés normális jelenségnek számít. A zúzmaraképződés mértéke és gyorsasága a külső körülményektől és az ajtónyitások gyakoriságátl függ, és elsősorban a magasabban levő rácsokon jelentkezik. A leolvasztást akkor ajánlatos elvégezni, amikor a hűtőszekrényben található élelmiszermennyiség a lehető legkisebb.

• Nyissa ki az ajtót, és a kivett élelmiszereket szorosan csavarja be újságpapírba, majd helyezze azokat hűvös helyre vagy hűtőtáskába.
• A zúzmara leolvadásának elősegítése érdekében hagyja nyitva a fagyasztó ajtaját.
• A fagyasztó belső terét langyos vízbe és/vagy közömbös kémhatású mosószeres oldatba mártott szivaccsal tisztítsa meg. Soha ne használjon dörzshatású anyagokat.
• A készüléket gondosan öblítse át, és törölje szárazra.
• Helyezze vissza az élelmiszereket.
• Csukja be a fagyasztó ajtaját.
• Dugja vissza a hálózati csatlakozót.
• Kapcsolja be a fagyasztót.

TISZTÍTÁS ÉS KARBANTARTÁS

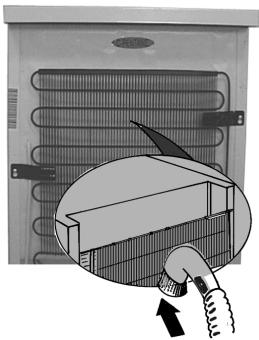

A készülék hátulján található kondenzátort rendszeresen tisztítsa meg porszívó vagy egy kefe segítségével. Hosszabb távollét esetén

Ürítse ki a fagyasztót. Húzza ki a fagyasztó hálózati dugóját a konnektorból. Olvassza le a készüléket, és tisztítsa ki a belsejét. Hagyja nyitva az ajtót, mert így megakadályozhatja a kellemetlen szagok és a belső nedvesség képződését.

HIBAELHÁRÍTÁSI ÚTMUTATÓ

1. A készülék nem működik.

• Ha készülékház elejének pereme meleg, az nem hiba, hanem a páralecsapódás megakadályozását szolgálja.
• A hűtőfolyadékot keringető rendszer bugyborékolásra emlékeztető zajai normális jelenségnek számítanak.

• Nincs-e áramkimaradás?
• A főmegszakító be van-e kapcsolva?
• Jól működik-e a lakás elektromos hálózatának védelmi rendszere?
• Jól van-e beállítva a hőmérsékletszabályozó?
• Az üzembe helyezés helyesen történt-e?

2. Rendellenes mennyiségű zúzmara

• A leolvasztási vízelvezető cső helyesen került-e visszahelyezésre?
• Jól be van-e zárva a készülék ajtaja?

• a szervizszámot (a készülék hátoldalára erősített táblán olvasható SERVICE szó után álló számot),
• telefonszámát és a körzetszámot. Mielőtt a vevőszolgálatot hívná:

1. Ellenőrizze, hogy egyedül nem tudja-e

elhárítani a hibát (lásd “Hibaelhárítási útmutató”).

2. Indítsa el újra a készüléket, és ellenőrizze,

hogy megszűnt-e már a hiba. Ha igen, akkor ismét húzza ki a konnektorból a hálózati csatlakozót, és a műveletet ismételje meg egy óra múlva.

3. Ha a hiba még mindig fennáll, értesítse a

vevőszolgálatot. Közölje:

• a készülék típusát, Megjegyzés: A készülék ajtónyitásának a megfordítása nem minősül garanciális beavatkozásnak, ha azt a vevőszolgálat végzi. A megfordíthatóság nem áll rendelkezésre az elülső fogantyúval ellátott termékeknél.

• A készüléket hőforrásoktól távol helyezze el. Növeli az áramfogyasztást, és így kerülendő a készülék meleg környezetben, közvetlen napsugárzásnak kitett helyen vagy hőforrás (radiátor, tűzhely) közelébe való beállítása.
• Ha ez nem lehetséges, akkor mindenképpen tartsa be a következő minimális távolságokat:
• 30 cm-re szén- vagy olajtüzelésű tűzhelyektől;
• 3 cm-re villany- és vagy gáztűzhelyektől.

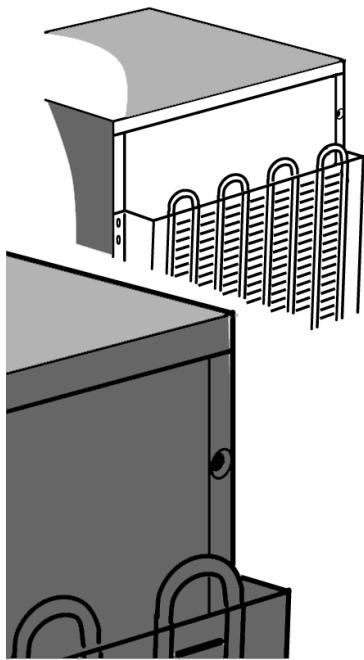

• Az optimális működés érdekében a készülék fölött hagyjon minimum 5 cm szabad teret, és a szomszédos bútorokat is úgy helyezze el, hogy lehetővé váljék egy minimális légáramls.
• A készüléket száraz és jól szellőzött helyen állítsa fel sík felületen, szükség esetén az elülső lábak beszabályozásával.
• Tisztítsa ki a készülék belsejét.
• Helyezze be a készülékhez mellékelt tartozékokat. Csatlakoztatás az elektromos hálózathoz
• Az elektromos csatlakoztatásoknak meg kell felelniük a helyi előírásoknak.
• A feszültségre és a teljesítményfelvételre vonatkozó adatok a készülék belsejében lévő gyári adattáblán láthatók.
• A törvény értelmében kötelező a készülék földelése. A gyártó semmilyen felelősséget nem vállal a személyekben, állatokban vagy dolgokban bekövetkezett azon károkért amelyek oka a fenti szabályok betartásának az elmulasztása.
• Ha a hálózati csatlakozó és a konnektor nem ugyanabból a típusból való, akkor a hálózati csatlakozót szakemberrel cseréltesse ki.
• Ne használjon hosszabbítókat és elosztókat. Áramtalanítás Az áramtalanítást vagy a villásdugónak a hálózati aljzatból való kihúzásával, vagy az aljzat és a készülék közé beépített kétpólusú hálózati megszakító segítségével kell elvégezni.

AZ AJTÓNYITÁSI IRÁNY

A fagyasztó ajtajának nyitási iránya megfordítható.

• Gondoskodjon arról, hogy a fagyasztó üres legyen, és ne legyen áram alatt.
• Ajánlatos, hogy az ajtónyitási irány megfordítását két személy végezze. Szükséges eszközök
• 8 és 10 mm-es dugókulcs vagy csőkulcs. A talprészhez való hozzáférés érdekében támassza a hűtőt/fagyasztót a hátára, de csak legfeljebb 45°-os szögben döntse meg, és a csomagolásból vett habszivacsra vagy hasonló anyagra támassza rá, hogy ne sérüljenek a hűtő/fagyasztó hátulján futó hűtőcsövek. Távolítsa el a hűtő/fagyasztó hátoldalán levő két csavart. Emelje fel a hűtő/fagyasztó tetejét. A 8 mm-es dugókulcs vagy csőkulcs segítségével vegye ki a 2 csapszeget a forgópántból. Vegye ki a két csapszeget a túloldalon. Távolítsa el az alátámasztást és a műanyagsapkát. Távolítsa el és cserélje ki az alátámasztásban levő csapot. Helyezze azt vissza a hűtő/fagyasztó túloldalán. Távolítsa el a záródugót az új oldal forgópántjából, majd tegye vissza a túloldalra.

33502009H.fm Page 165 Tuesday, October 27, 2009 12:53 PM Kicsavarással távolítsa el a szintező lábacskákat. A 8 mm-es dugókulcs vagy csőkulcs segítségével szerelje le az alsó alátámasztást. Távolítsa el és cserélje ki a csapot úgy, hogy az anya kicsavarásához 10 mm-es kulcsot, a csap eltávolításához pedig lapos csavarhúzót használ. A teljes eltávolításhoz szükség lehet arra, hogy a csapot alulról meglökje. Vegye ki az alapcsavart, majd helyezze azt vissza a túloldalon. Távolítsa el a hűtő/fagyasztó nem használt oldaláról a zárólemezeket, majd tegye azokat vissza az alátámasztások helyén maradt furatokra. Fordított sorrendben cserélje meg az ajtót és az alátámasztásokat. A lábacskák kicserélésekor ügyeljen arra, hogy a legnagyobb láb az alátámasztás nélküli oldalra kerüljön. Az alsó forgópánt végleges meghúzása előtt ellenőrizze, hogy az ajtó egy vonalban legyen vízszintesen és függőlegesen, valamint hogy a tömítés minden oldalon jól tart. Megjegyzés: A készülék ajtónyitásának a megfordítása nem minősül garanciális beavatkozásnak, ha azt a vevőszolgálat végzi.
